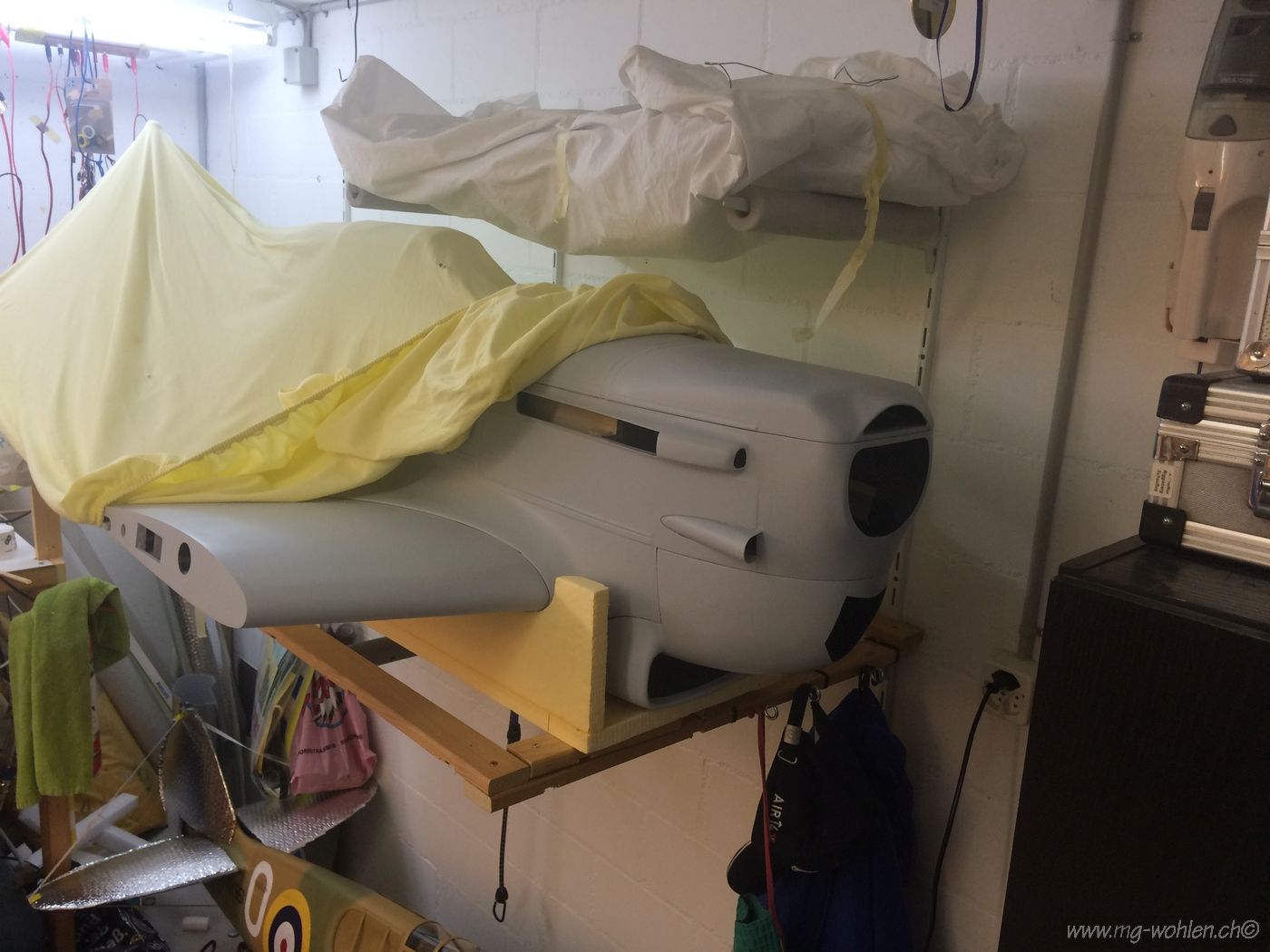

Morane vor der Enthüllung
Enthüllung 1
Enthüllung 2
Enthüllung 3

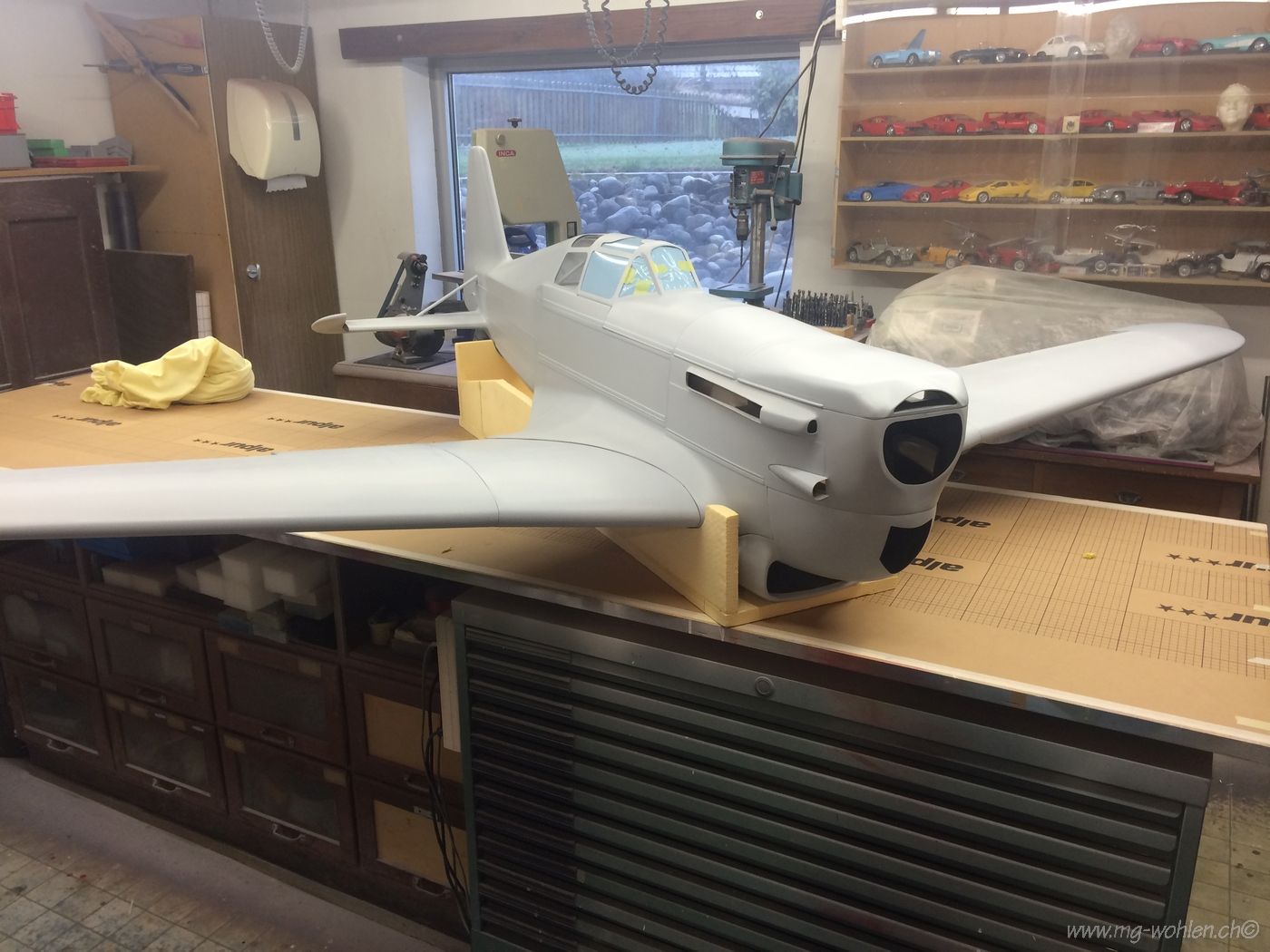

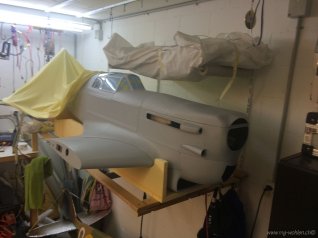

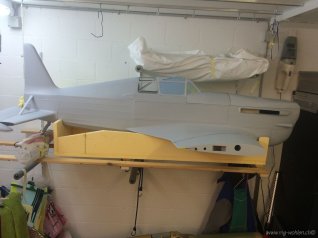

Rumpf von der Seite

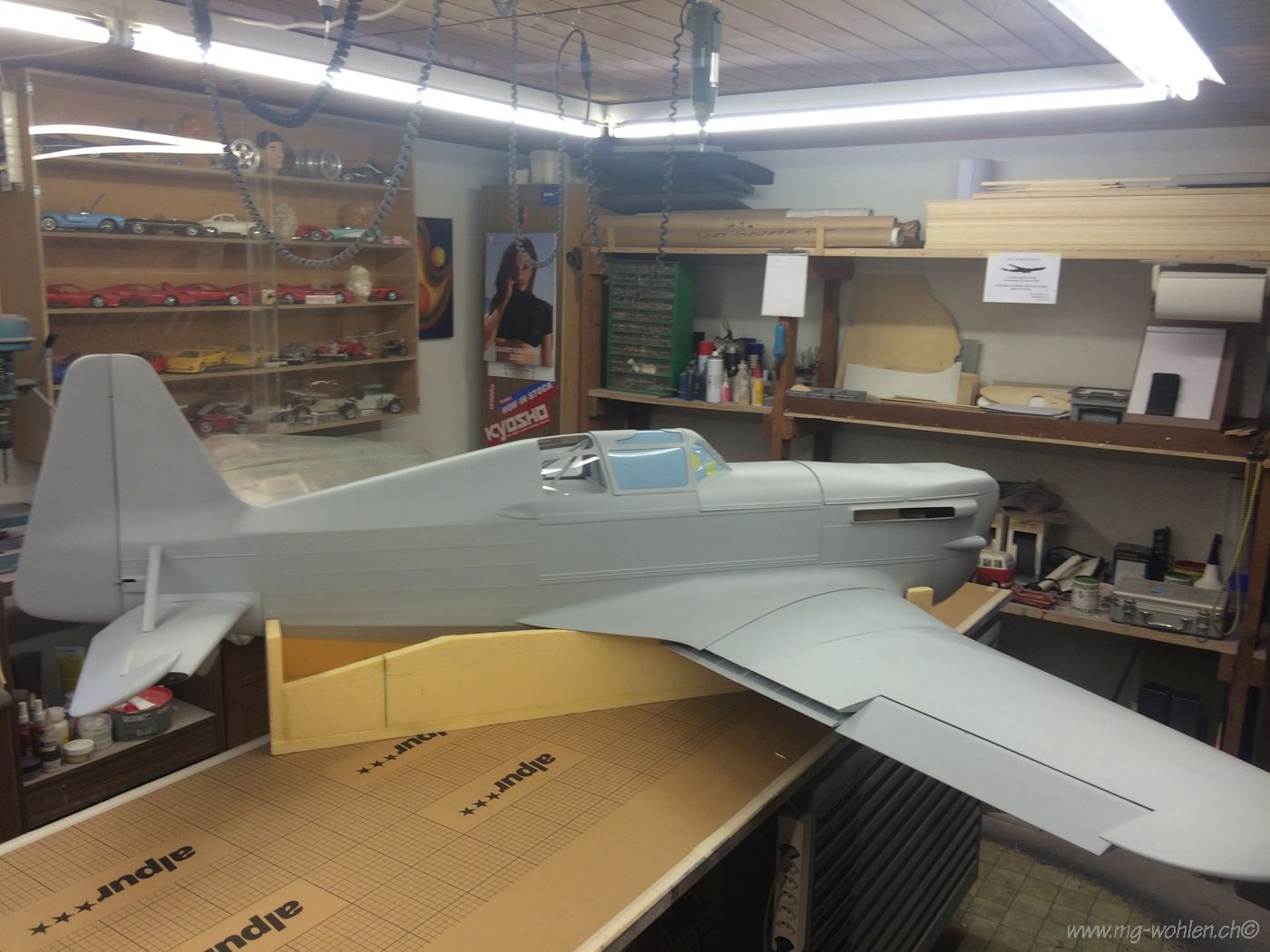

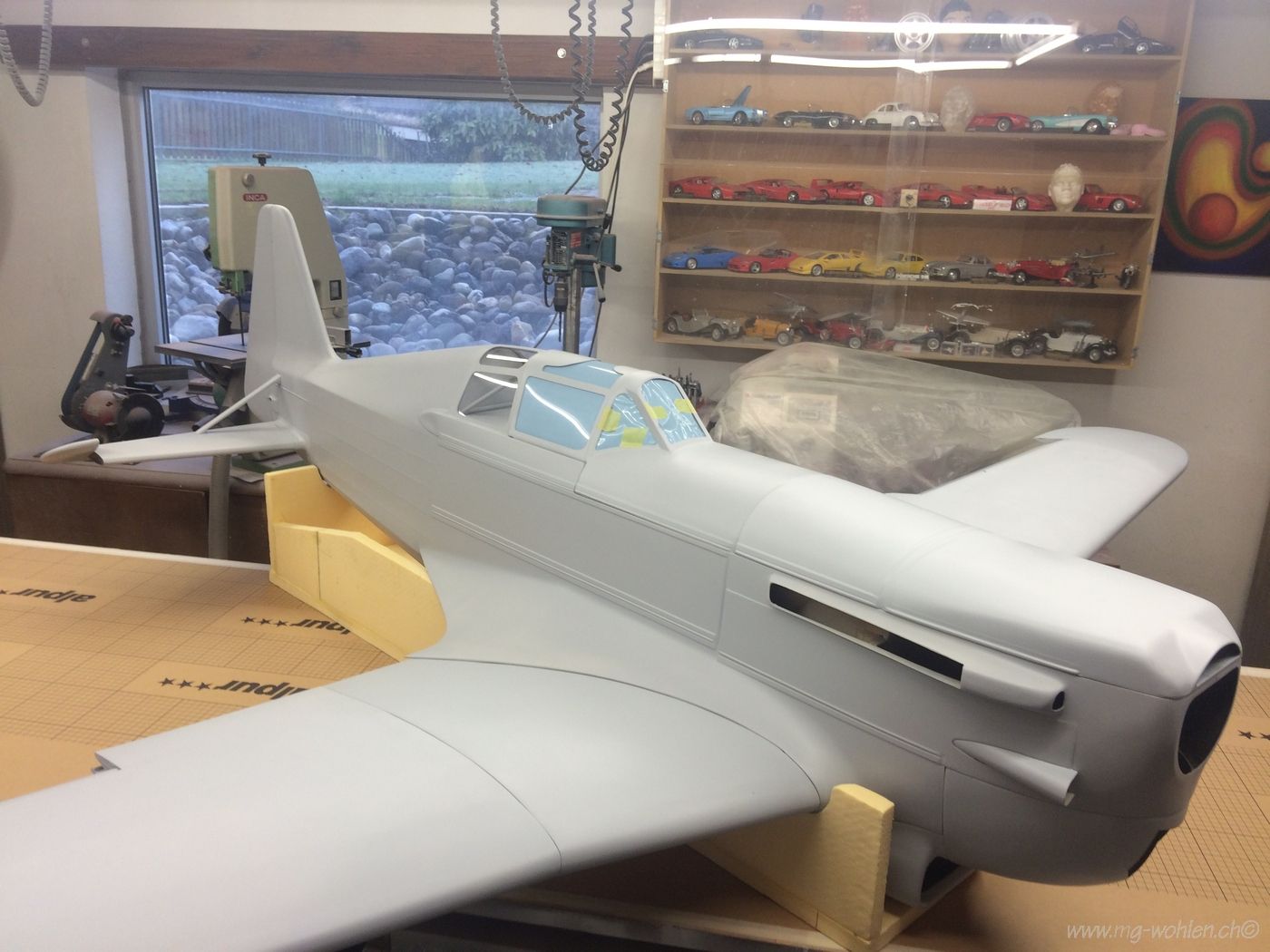

Morane Auslieferungszustand 1
Morane Auslieferungszustand 2
Morane Auslieferungszustand 3

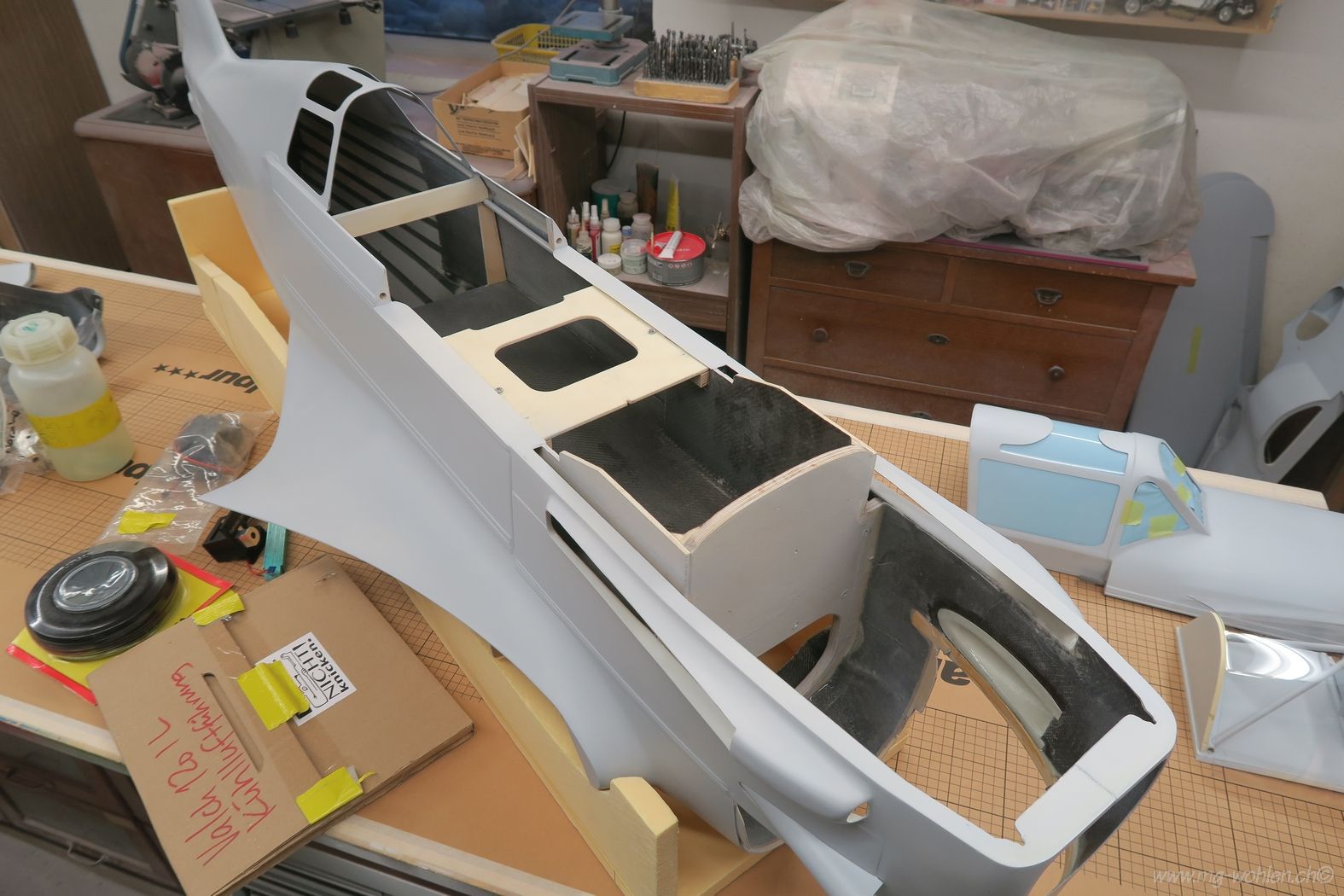

Rumpf-Offen

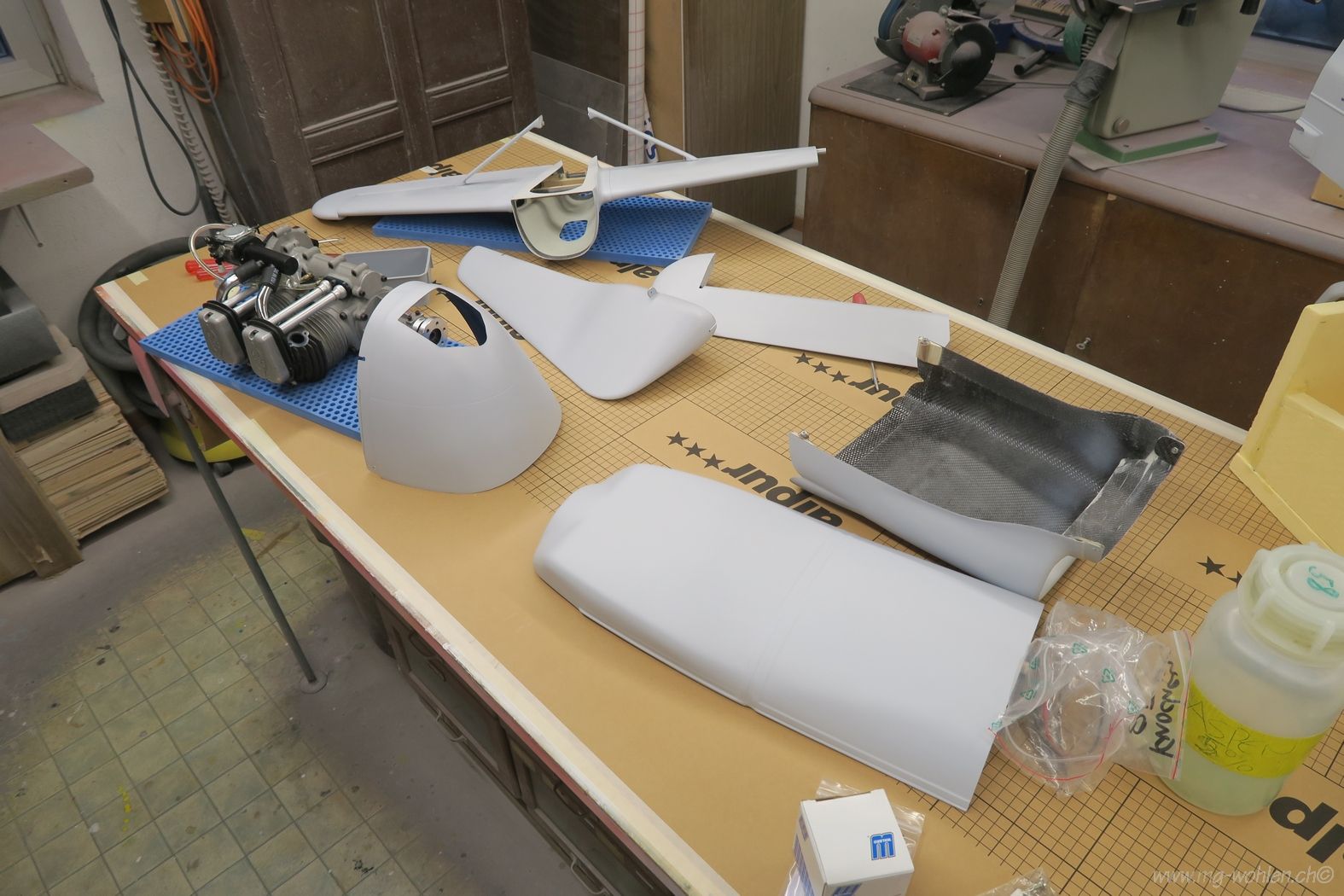

Diverse Rumpf-Formteile

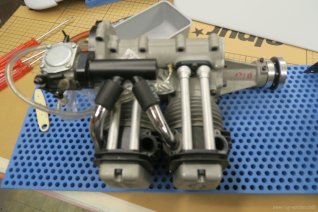

Motor Valach120 IL

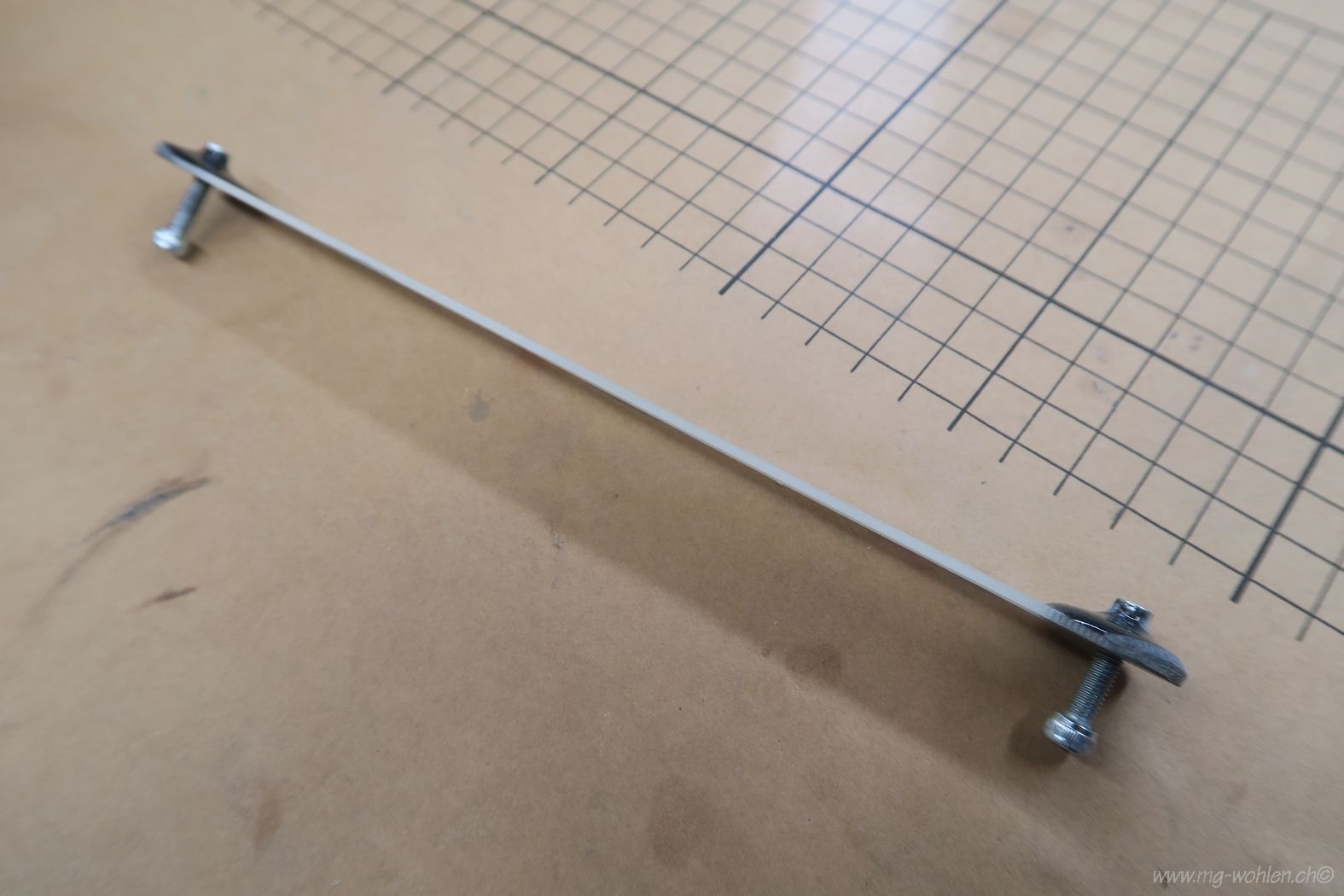

eine Höhenruderanlenkung starr

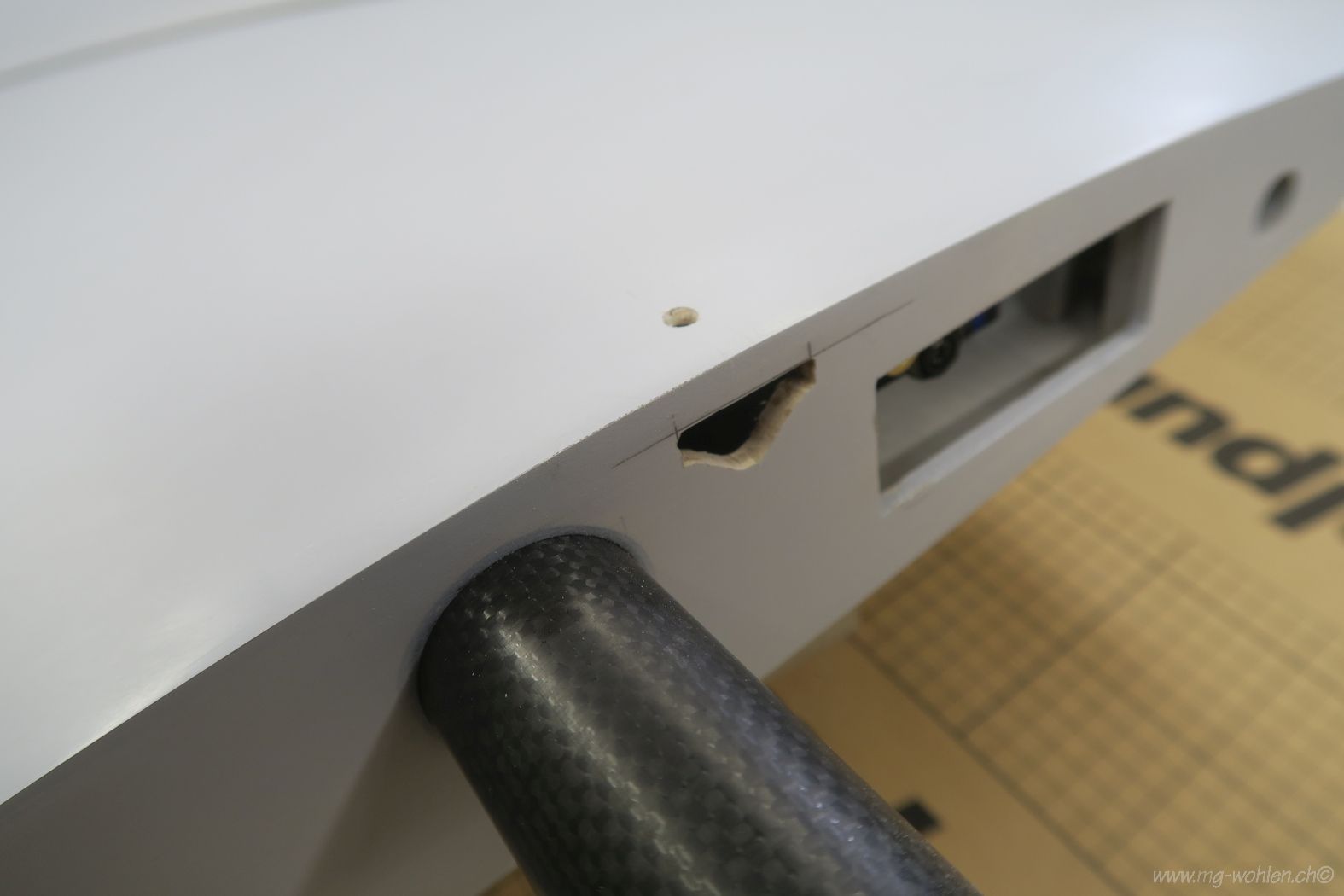

Höhenruderstange_durchgetrennt

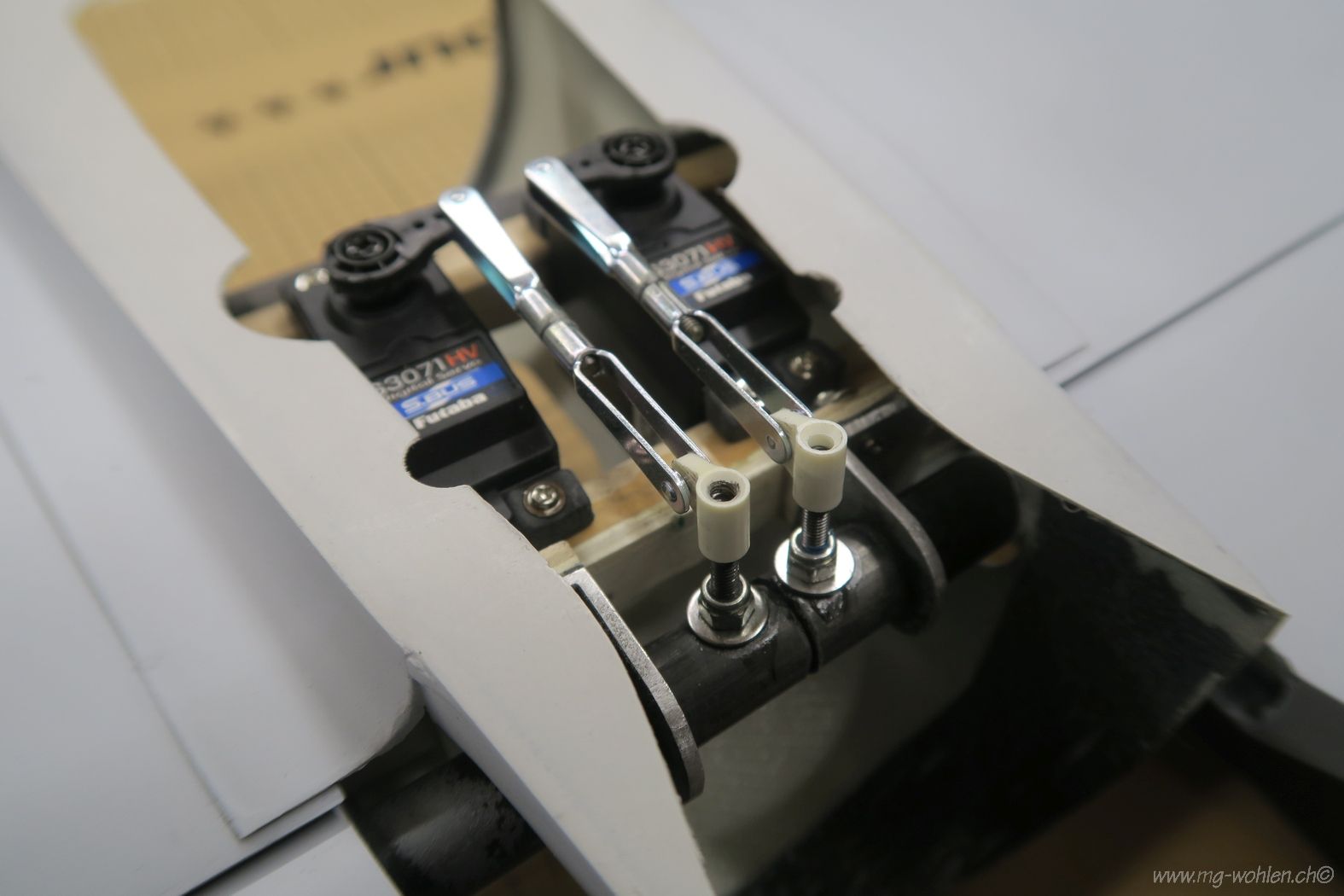

Höhenruder mit 2 Servos angelenkt

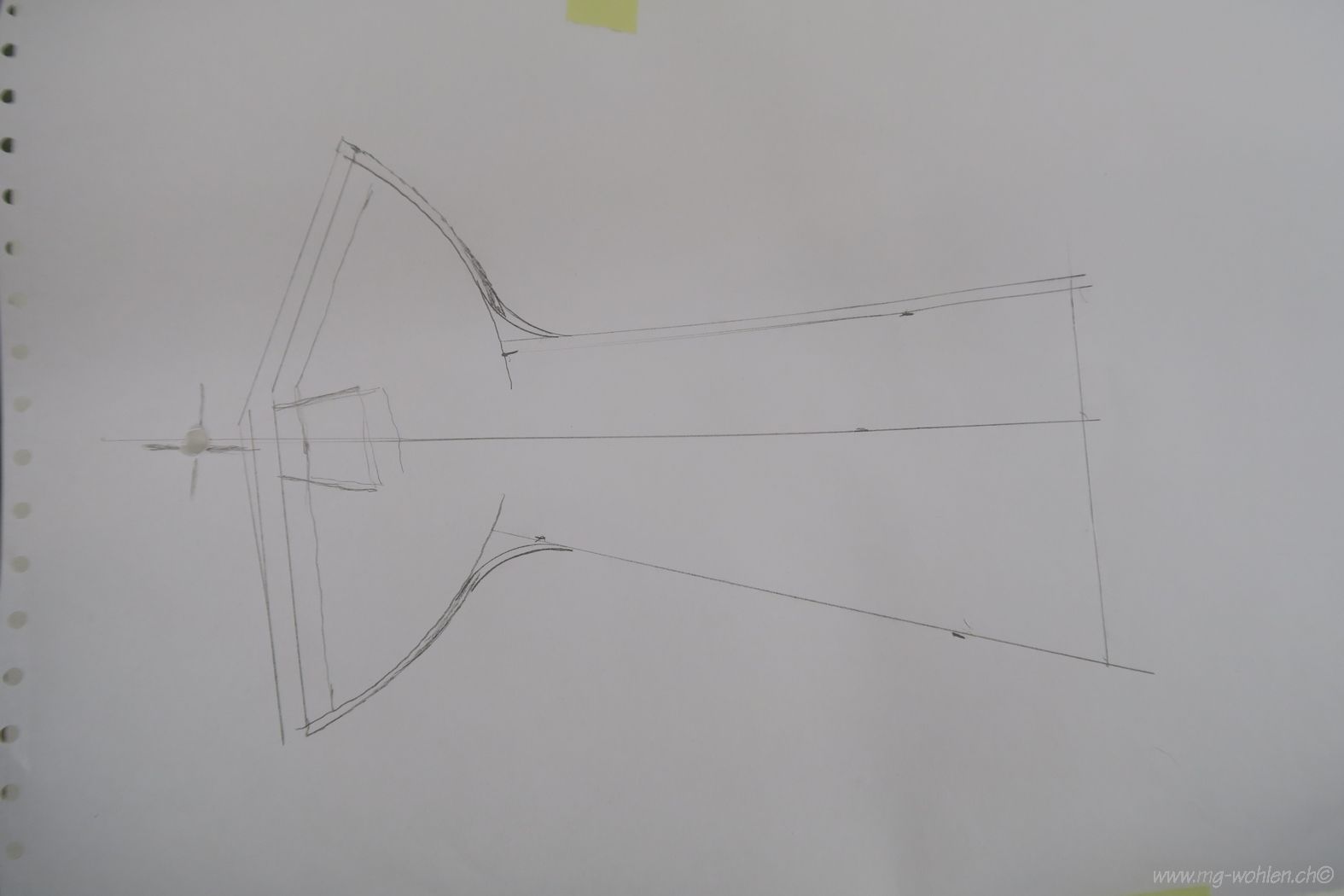

Kühlluftführung für den Valach
Kühlluftführung für den Valachvon oben

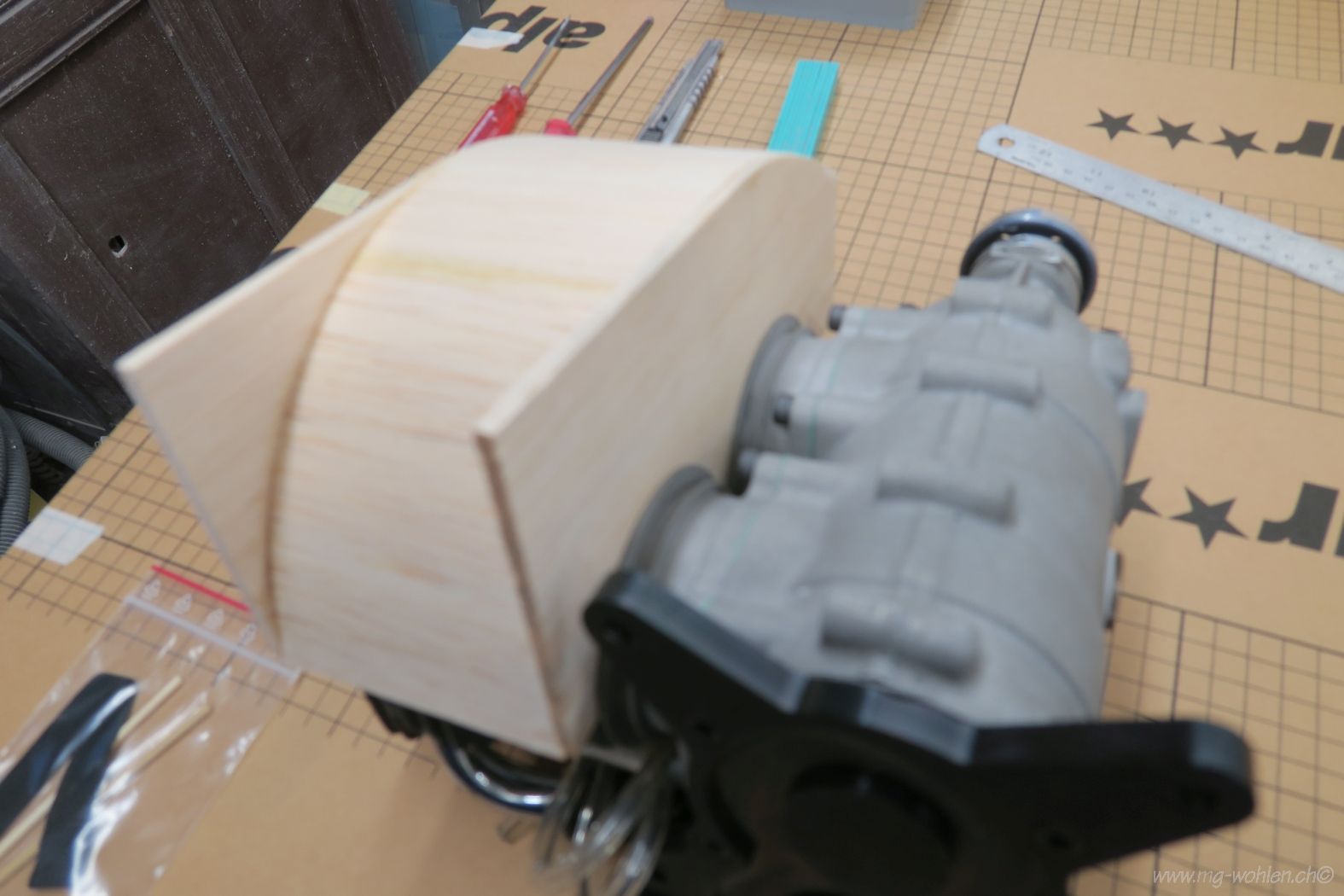

Der Vergaser benötigt eine Aussparung im Motorspant

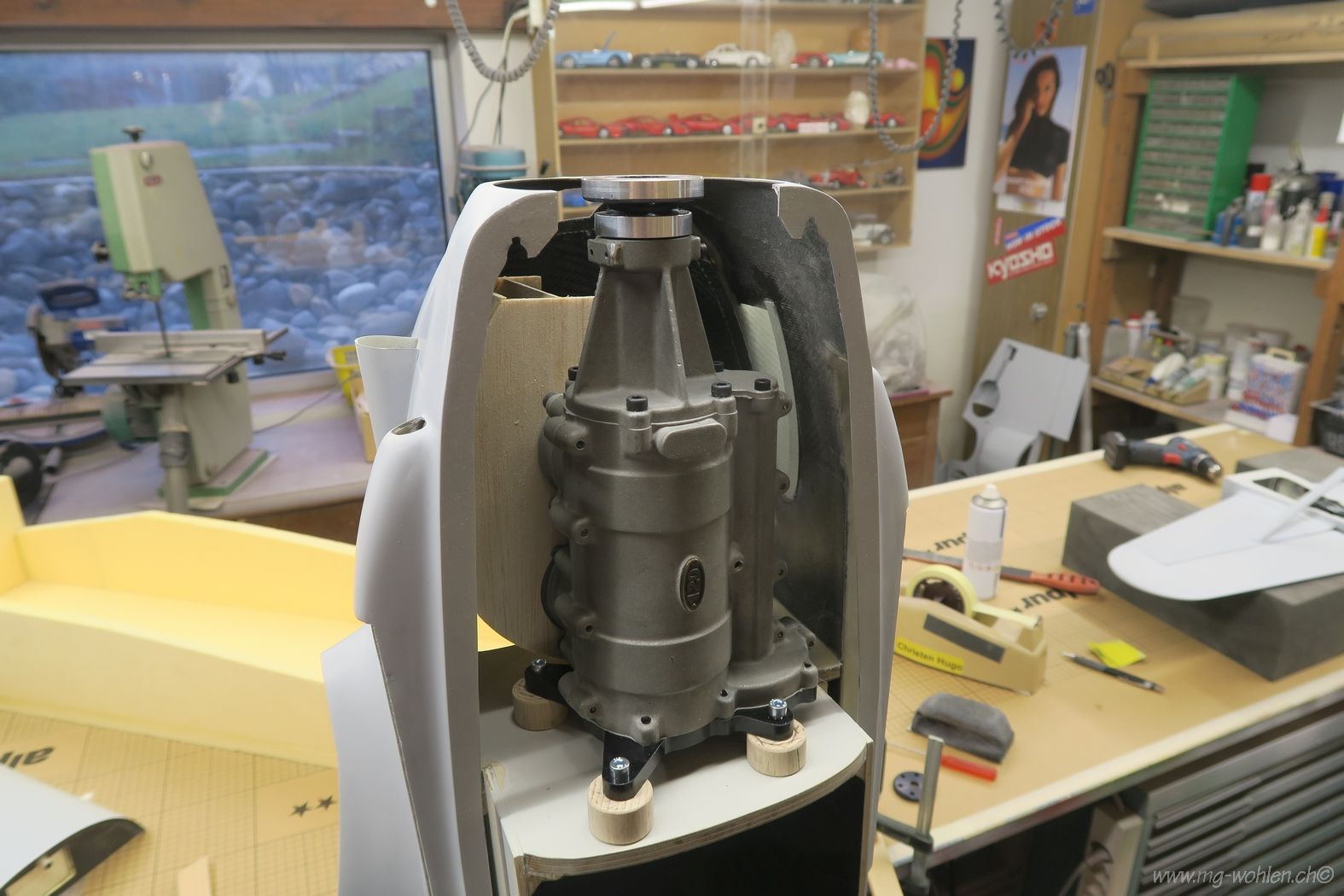

Der Valach mit Kühlgehäuse provisorisch in den Bug gestellt

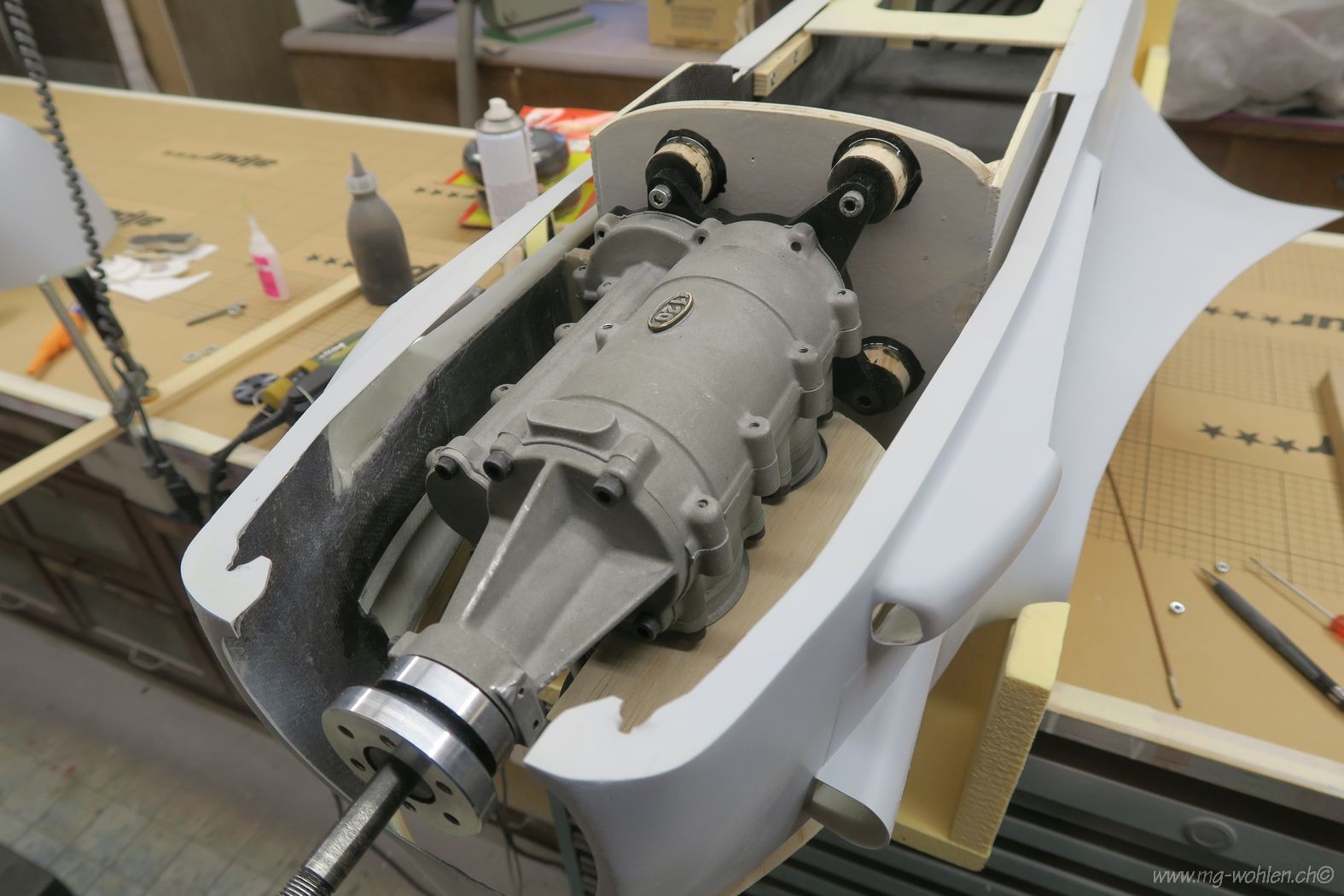

Der Valach ist an seinem Arbeitsort angelangt
Was am Schluss rausschauen muss, schaut raus

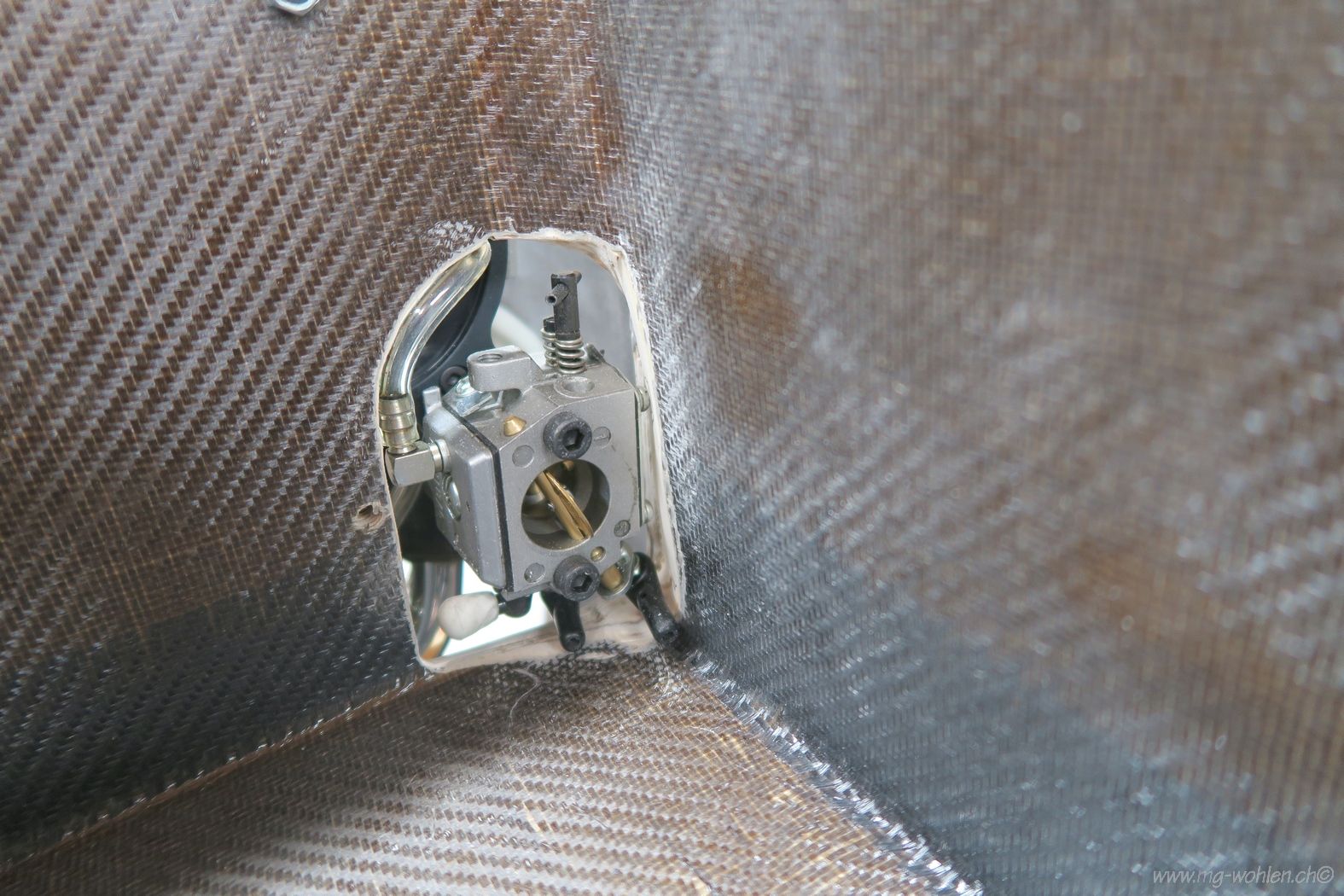

Der Vergaser holt die Luft aus dem Nebenraum

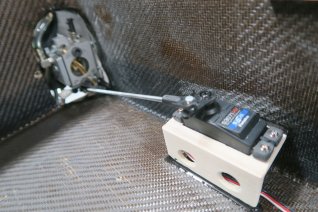

Dort ist auch das Gasservo montiert

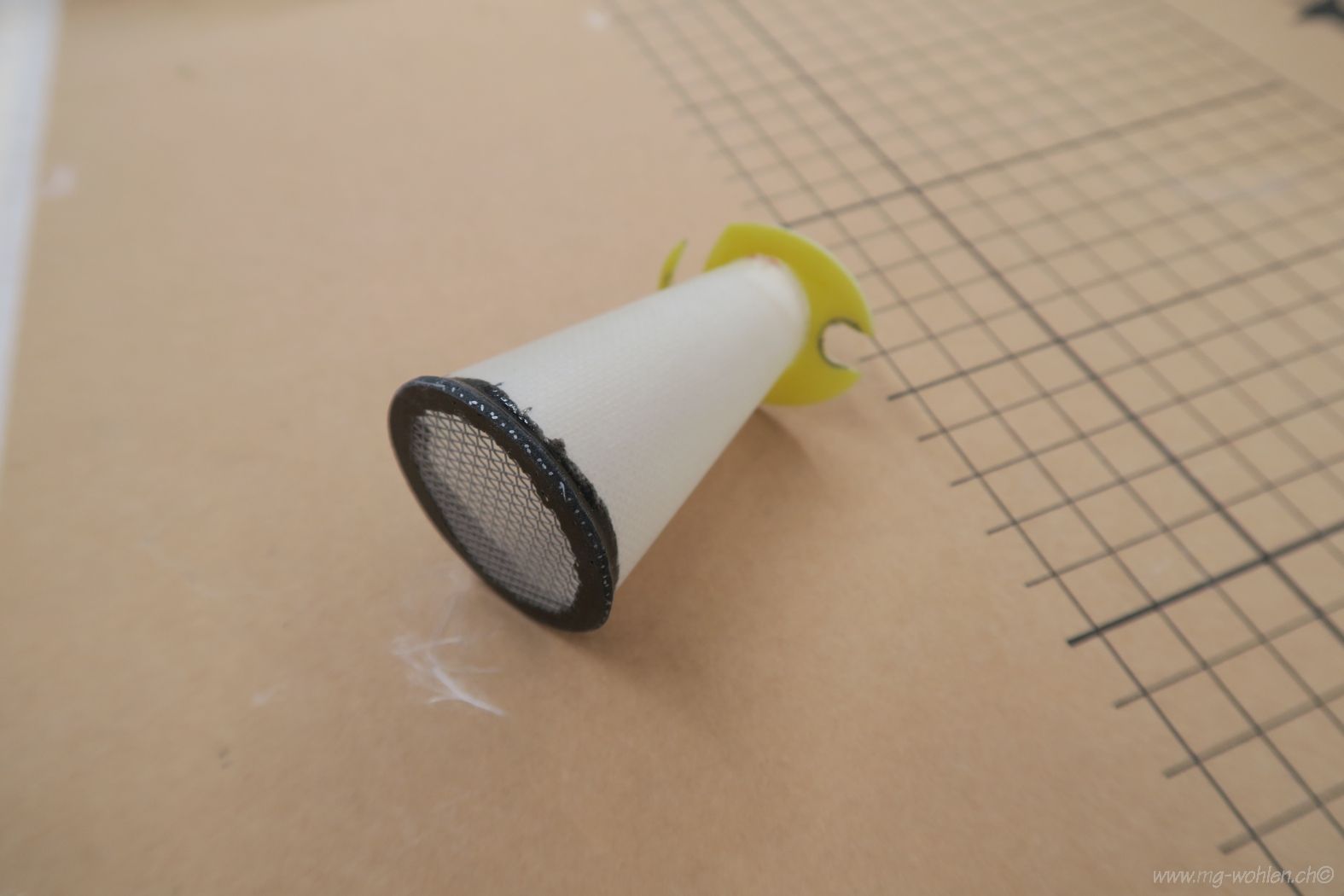

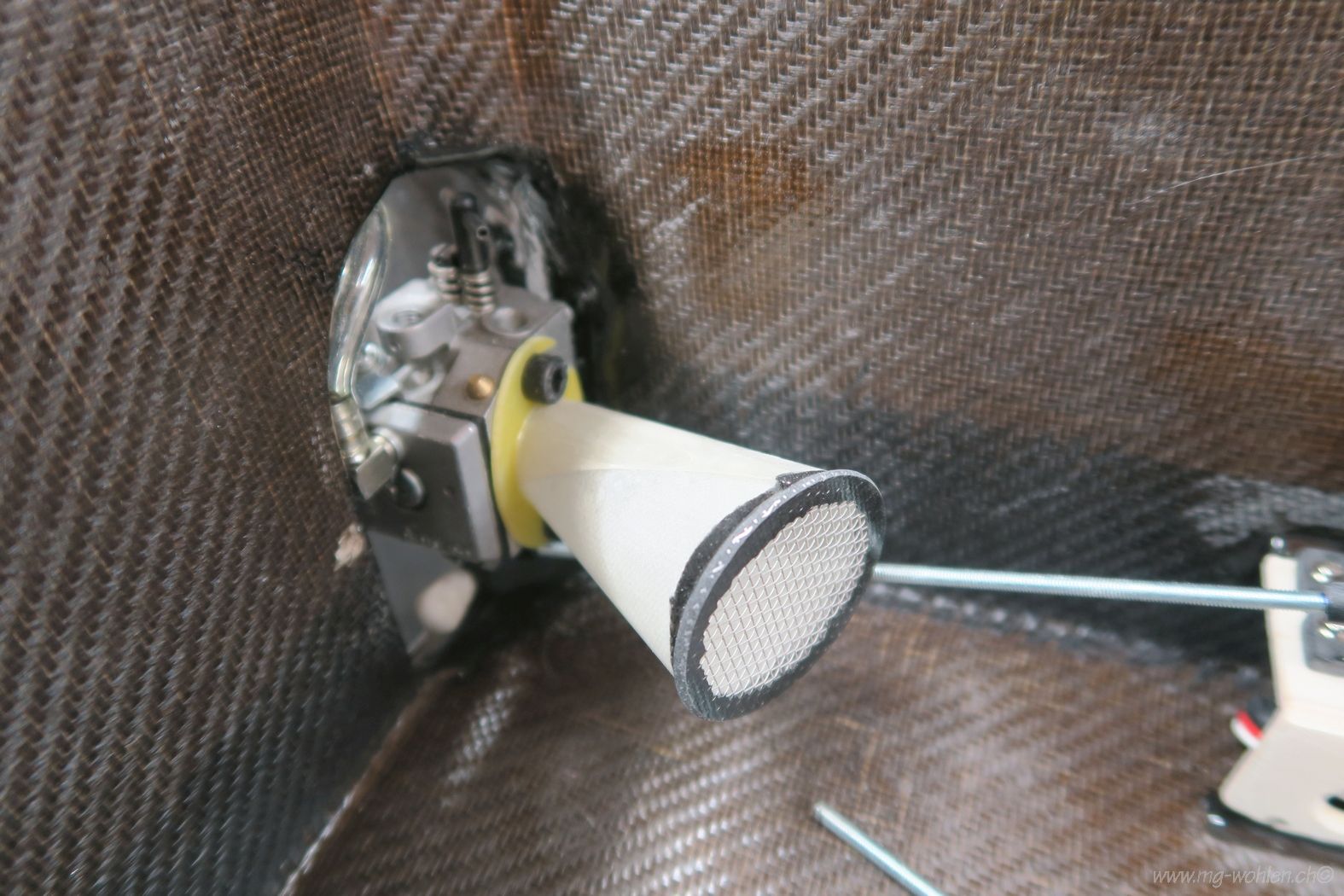

Aus Platzgründen musse ein schräger Luftansaugtrichter hergestellt werden - mit Sieb
Saugtrichter montiert

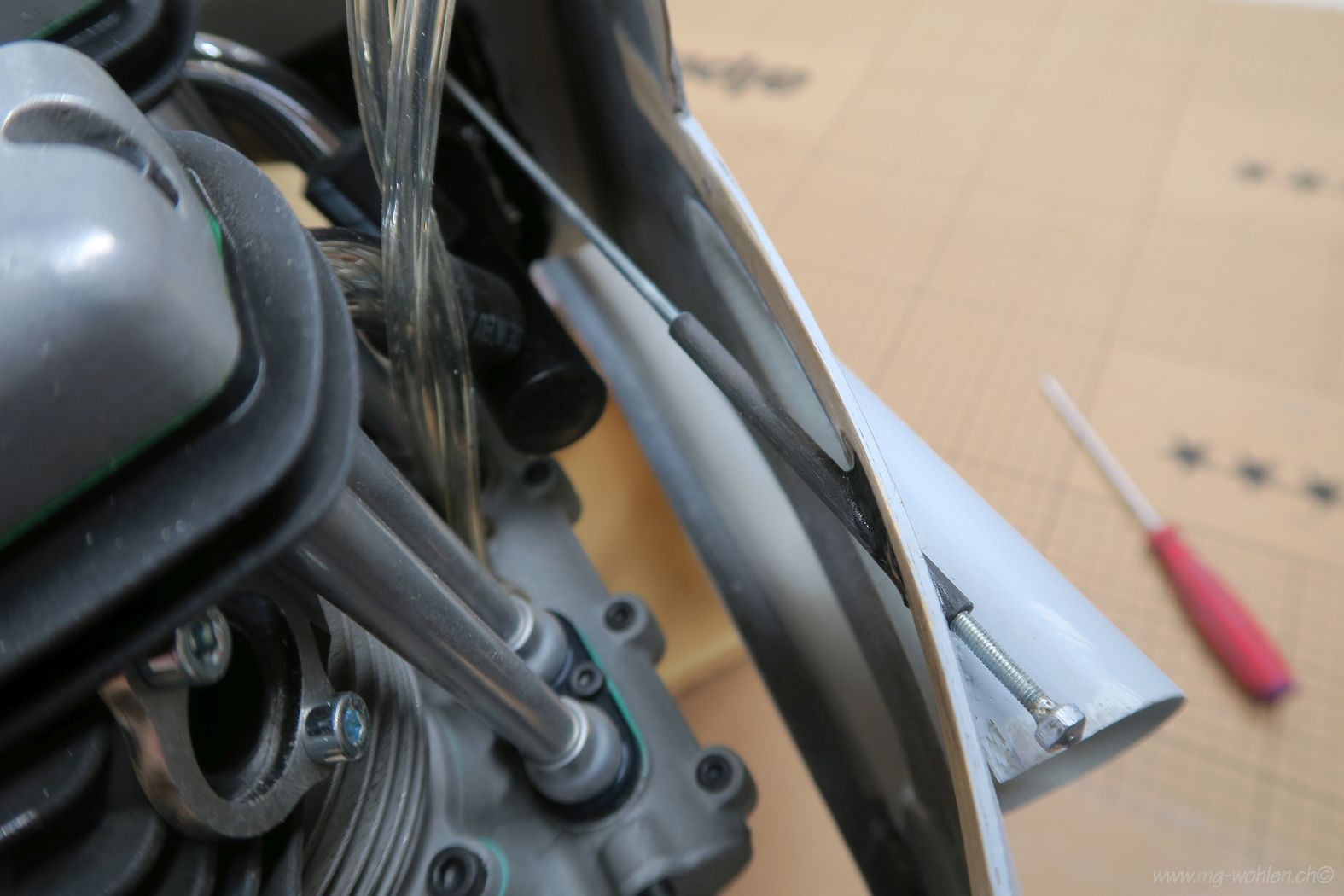

Die Chokeklappe wird manuell bedient, sie liegt vorne rechts unter der Luftansaughutze

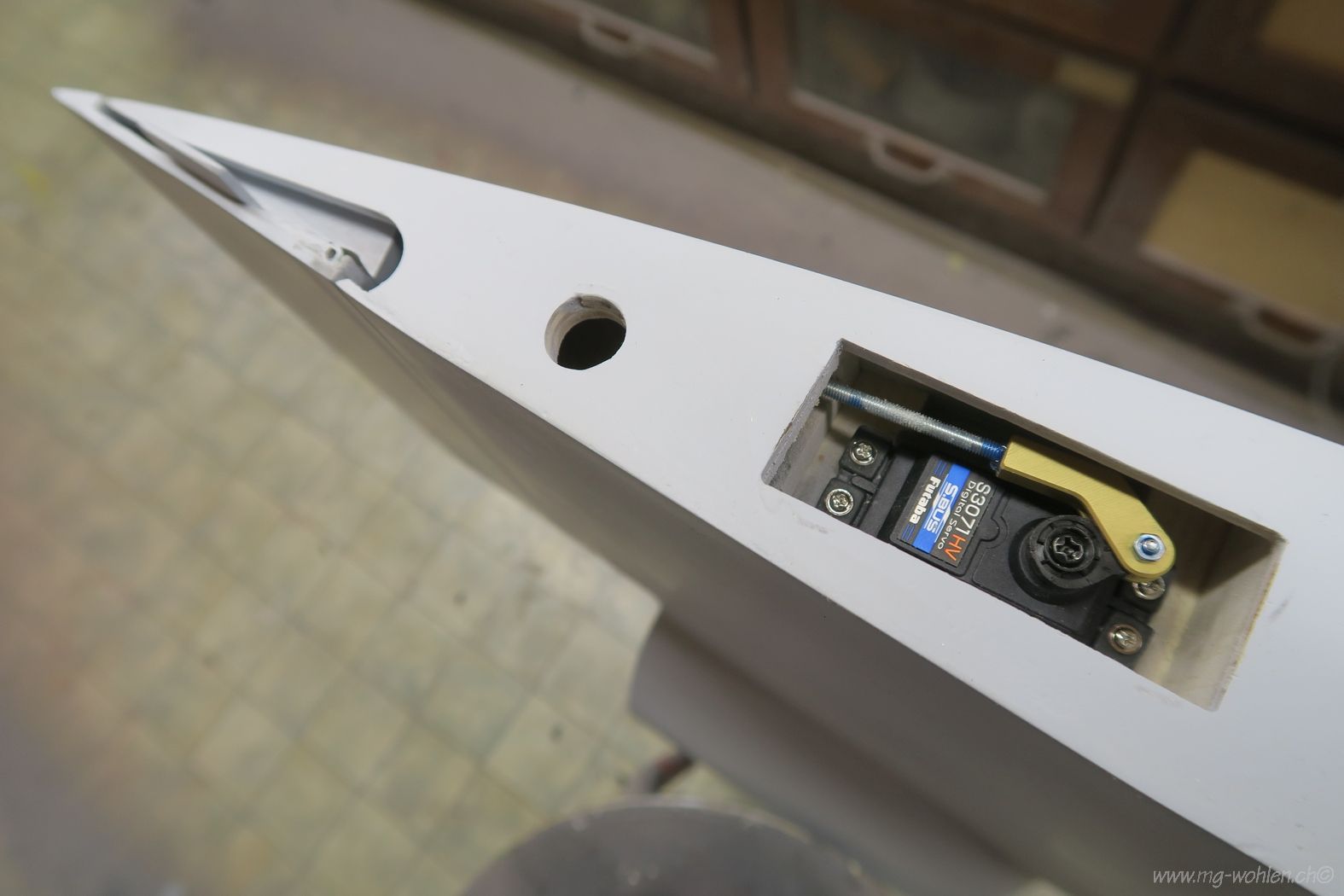

das Landeklappenservo ist eingebaut, der Drehwinkel auf ca. 140 Grad elektronisch vergrössert

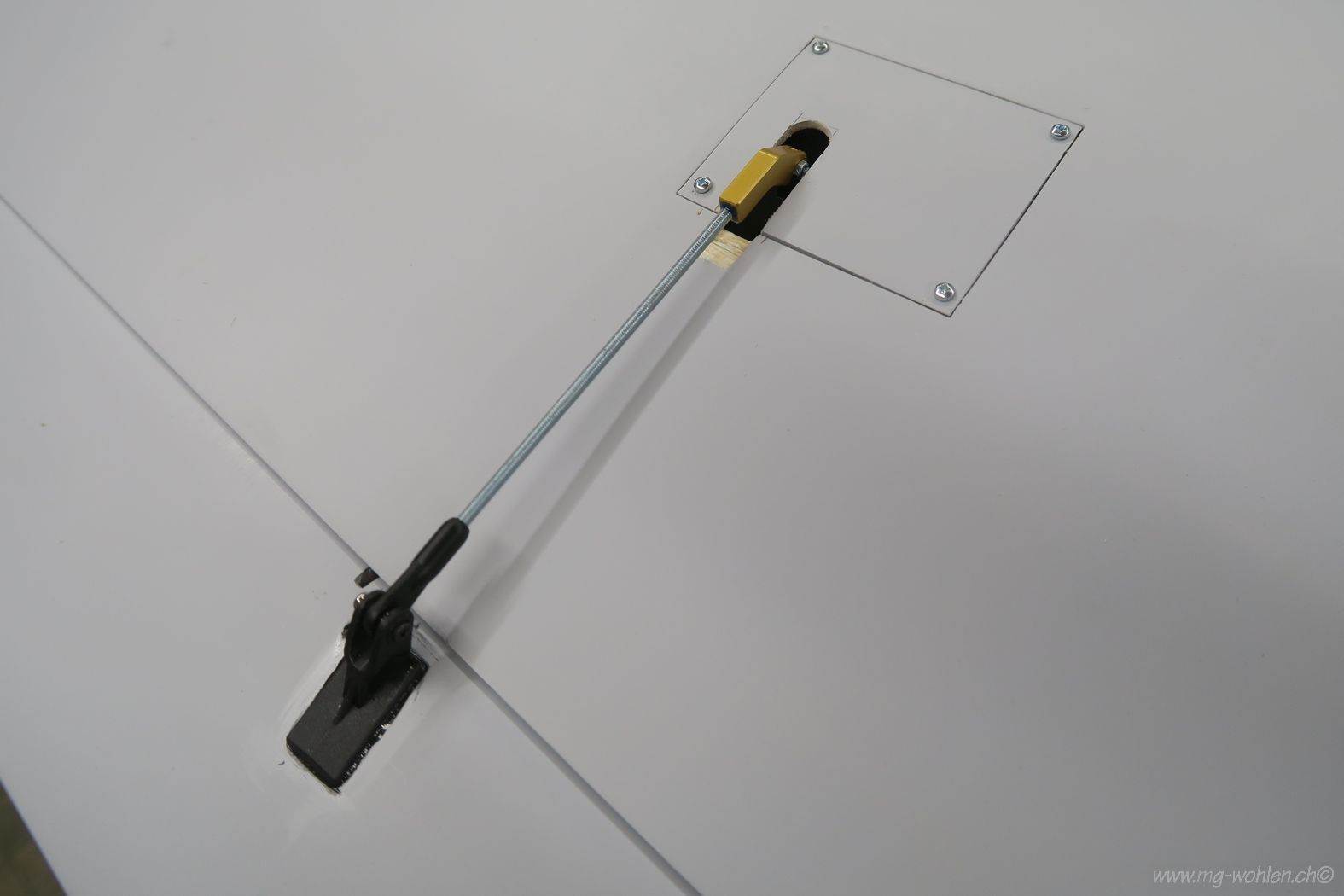

Landeklappe ausgefahren, der gekröpfte Clip ermöglicht einen höheren Drehwinkel
Rumpfbug von unten mit Chokegestänge, der Motor passt in der Höhe gut unter die Haube

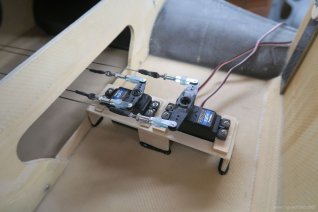

Nächste Station, Einbau der Querruderservos

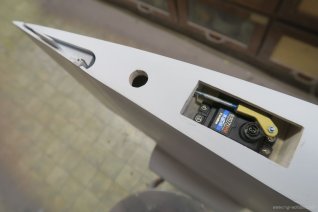

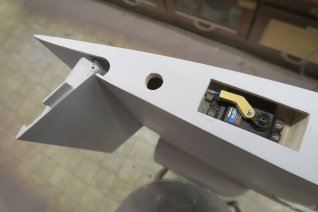

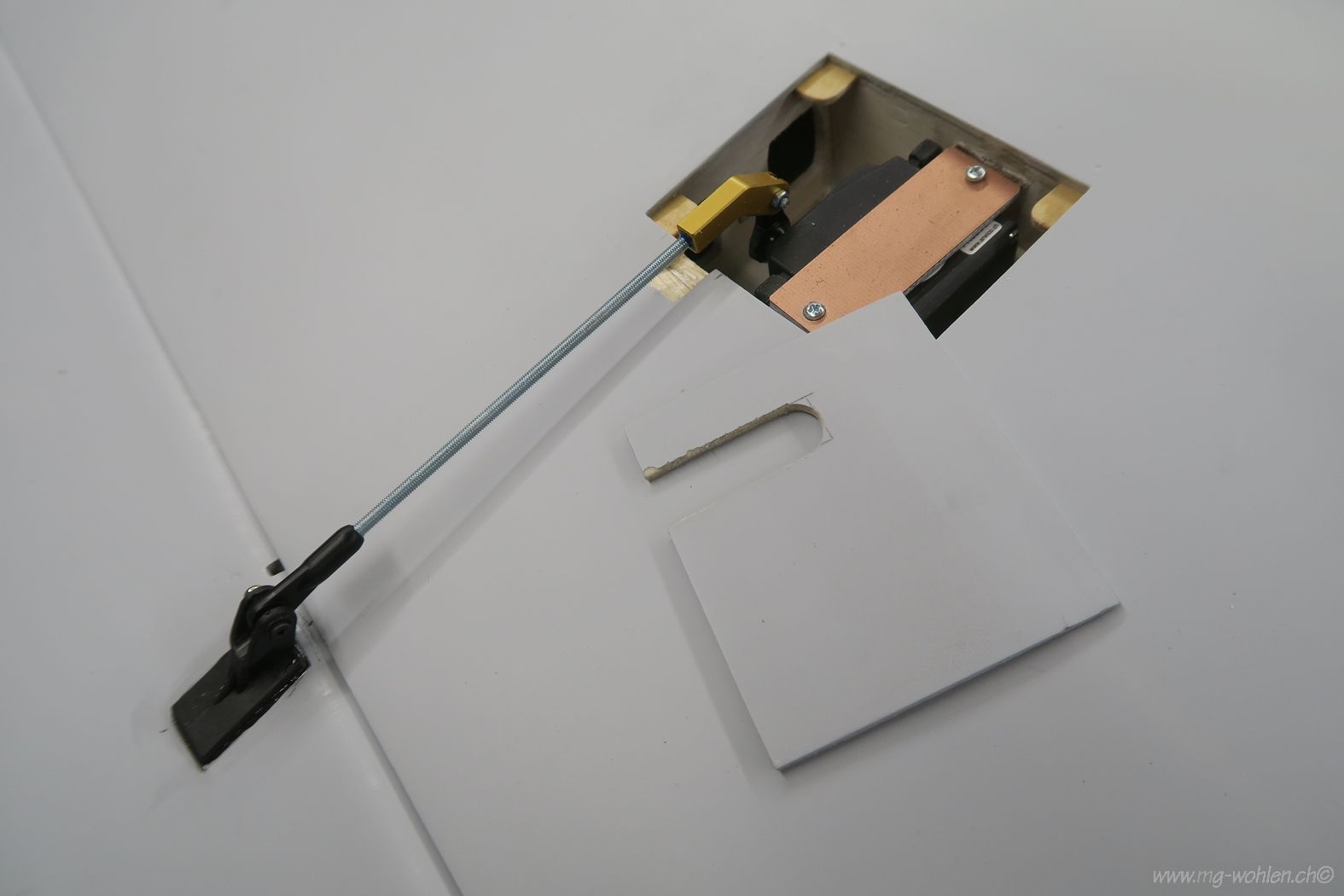

Querruderservo eingebaut

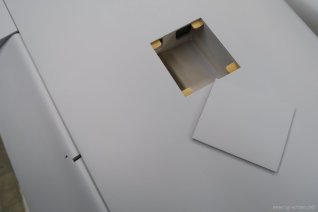

... und Deckel drauf
Der Heckbereich mit dem Seitenruder und der Aufnahme des gefederten Heckfahrwerks

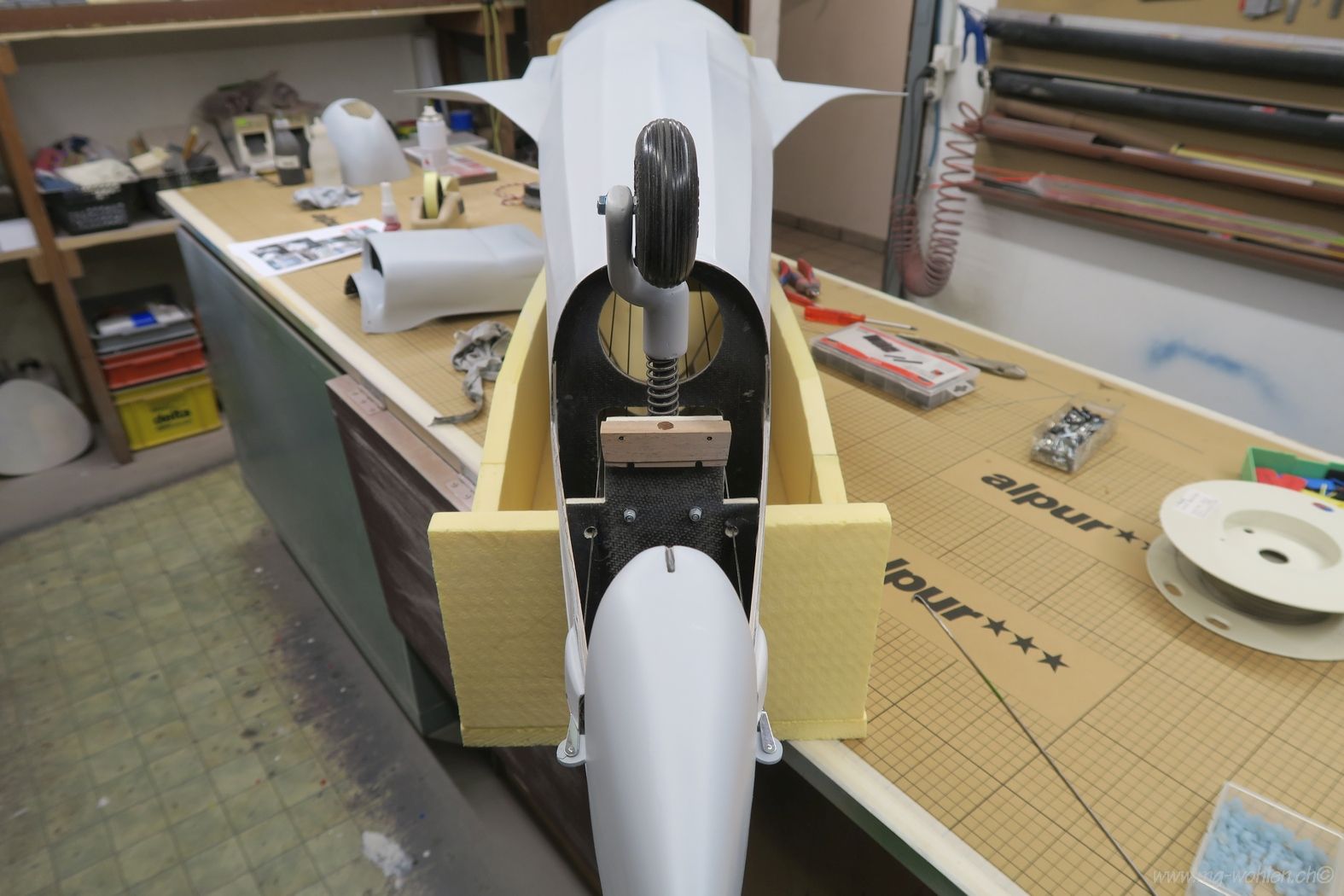

Das Heckfahrwerk ist gut zugänglich, da man die Abdeckung demontieren kann.JPG

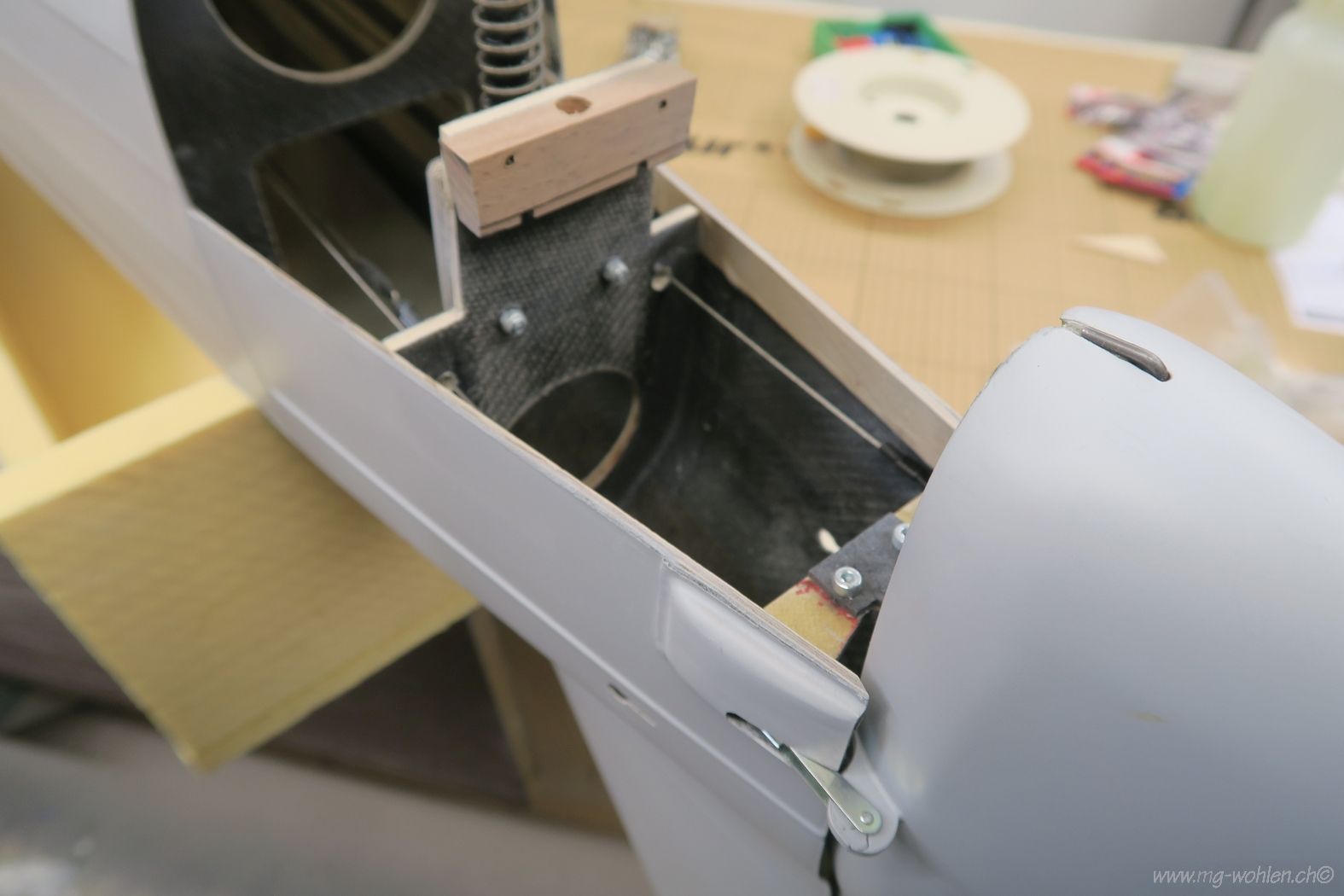

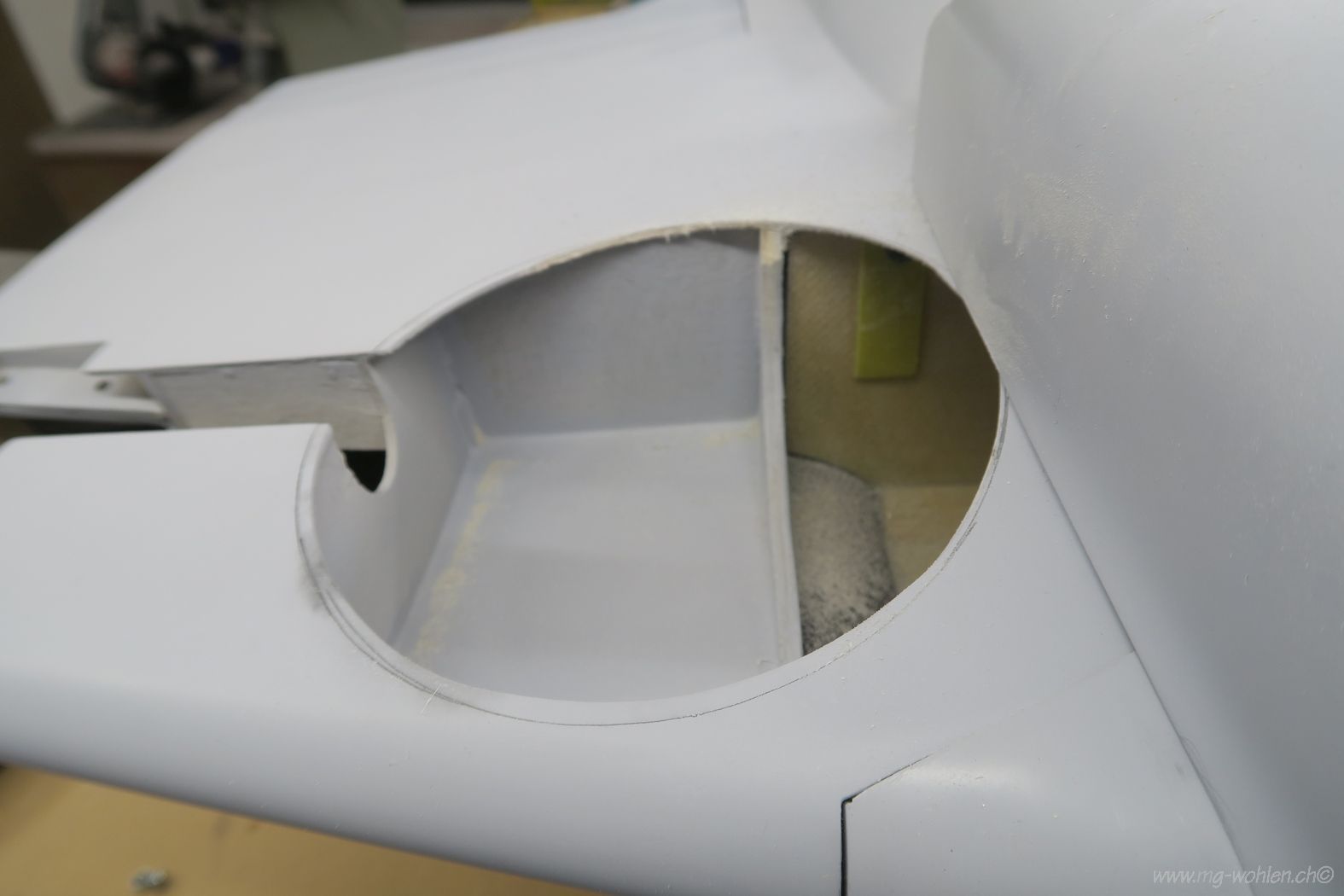

Der Kraftraum für Seite-zwei Galeeriker, einer für das Heckfahrwerk, der andere für das Seitenruder

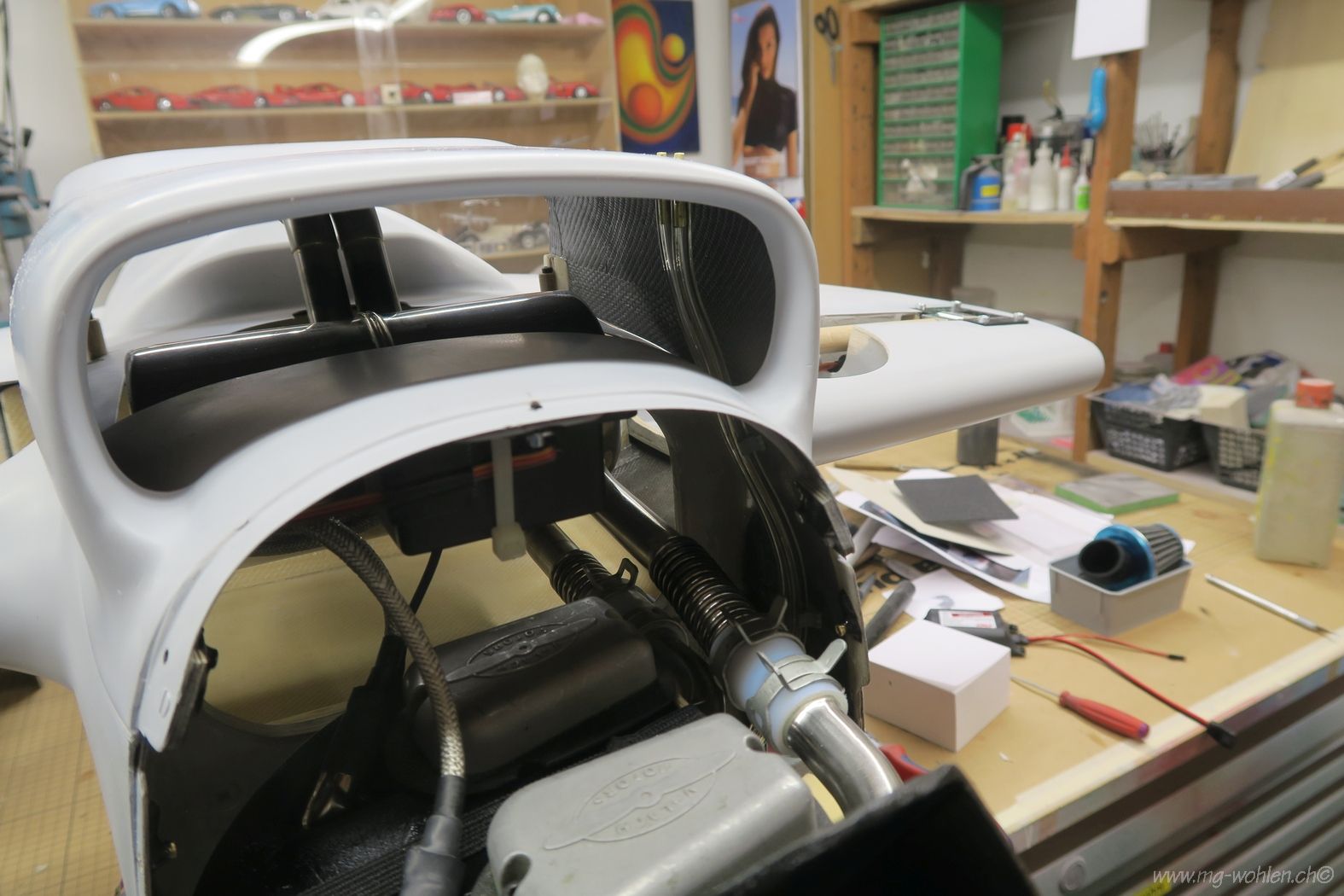

Wechsel zum Motorraum-jetzt wirds heiss, der lärmige Kraftprotz soll nicht nur gekühlt, sondern auch gedämpft werden

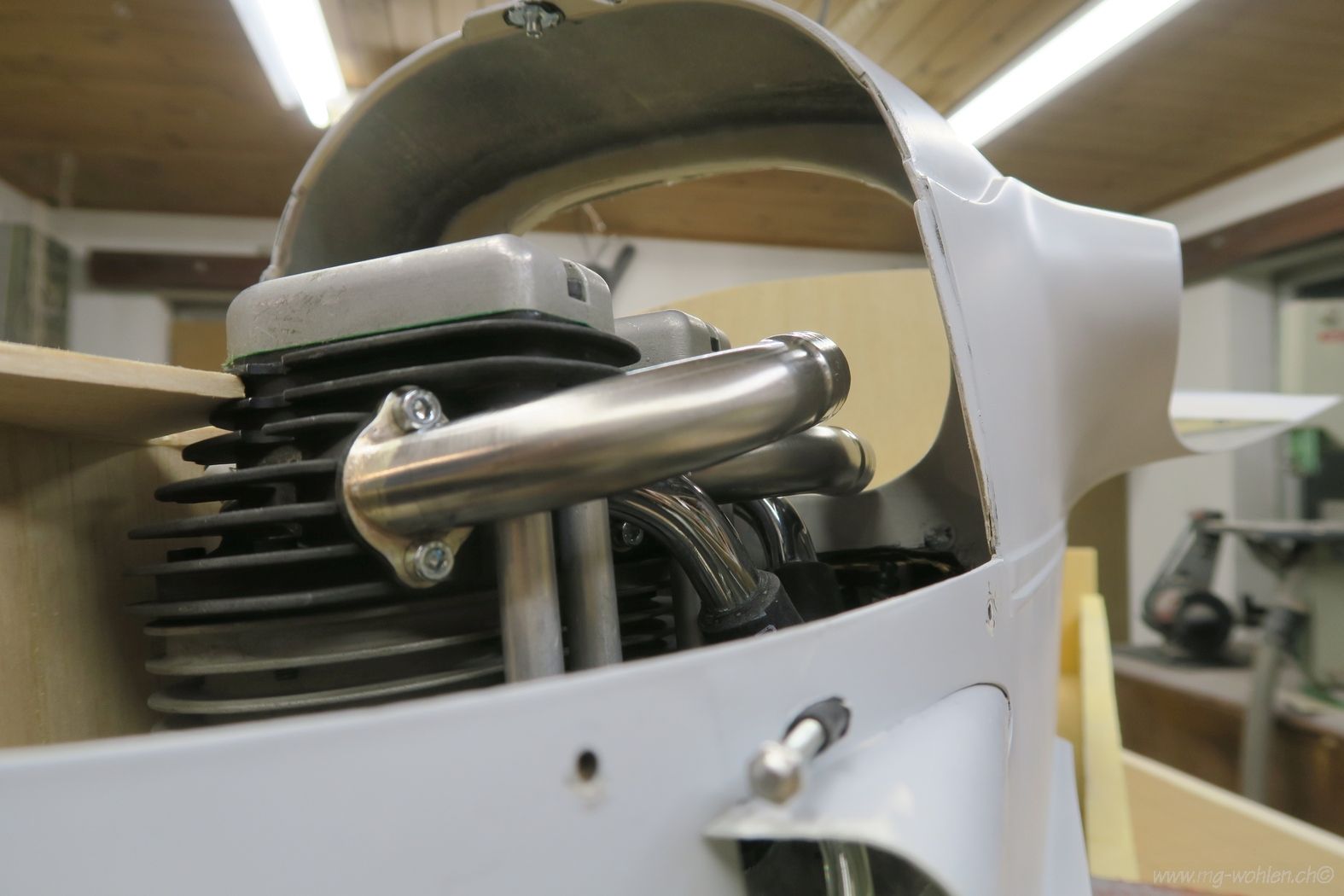

Da hinten soll dereinst der Schalldämpfer hin

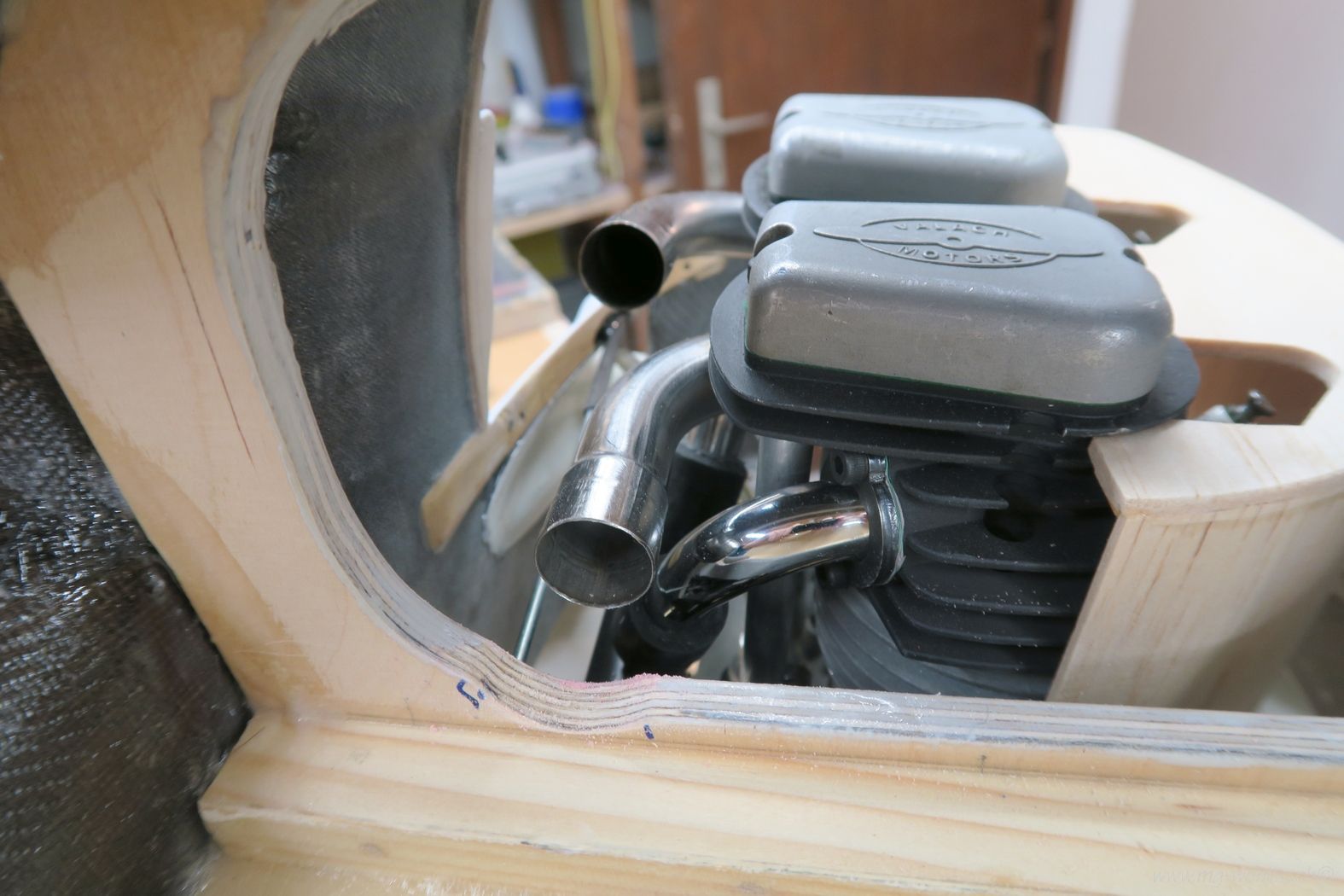

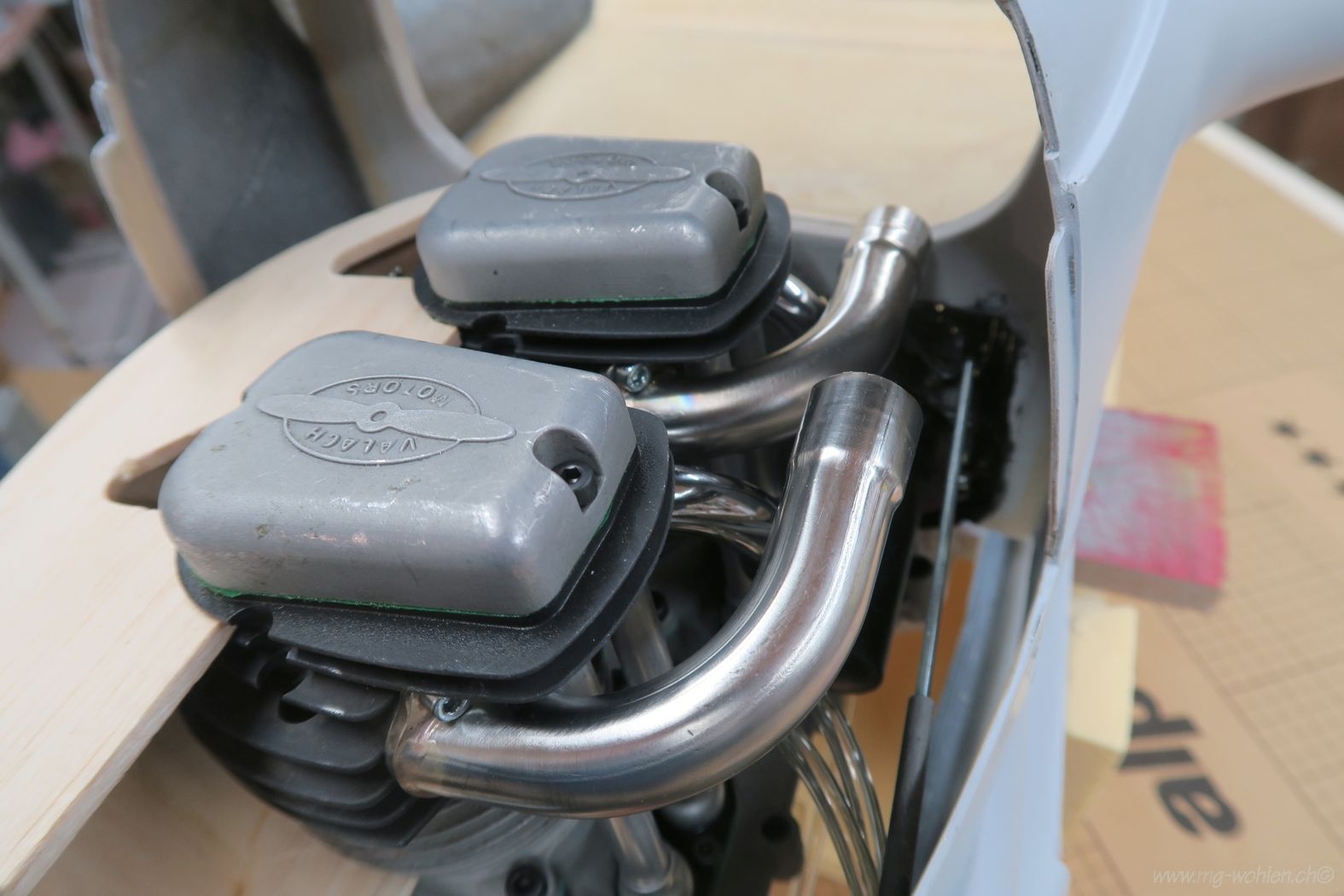

Kühner Blick durchs Auspufffenster in die Valach'schen Flammrohre

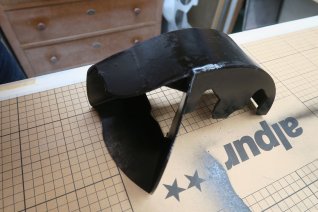

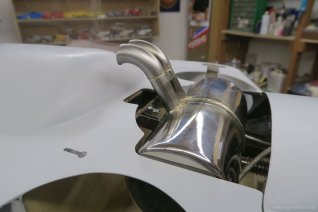

Moderne Kunst, Nonnenkragen - nein Luftleitbleche für den hitzigen Treibling
Auch die Zündung soll einen anständigen Platz erhalten
Der untere Teil der Motorhaube enthält den Haupt-Lufteinlass

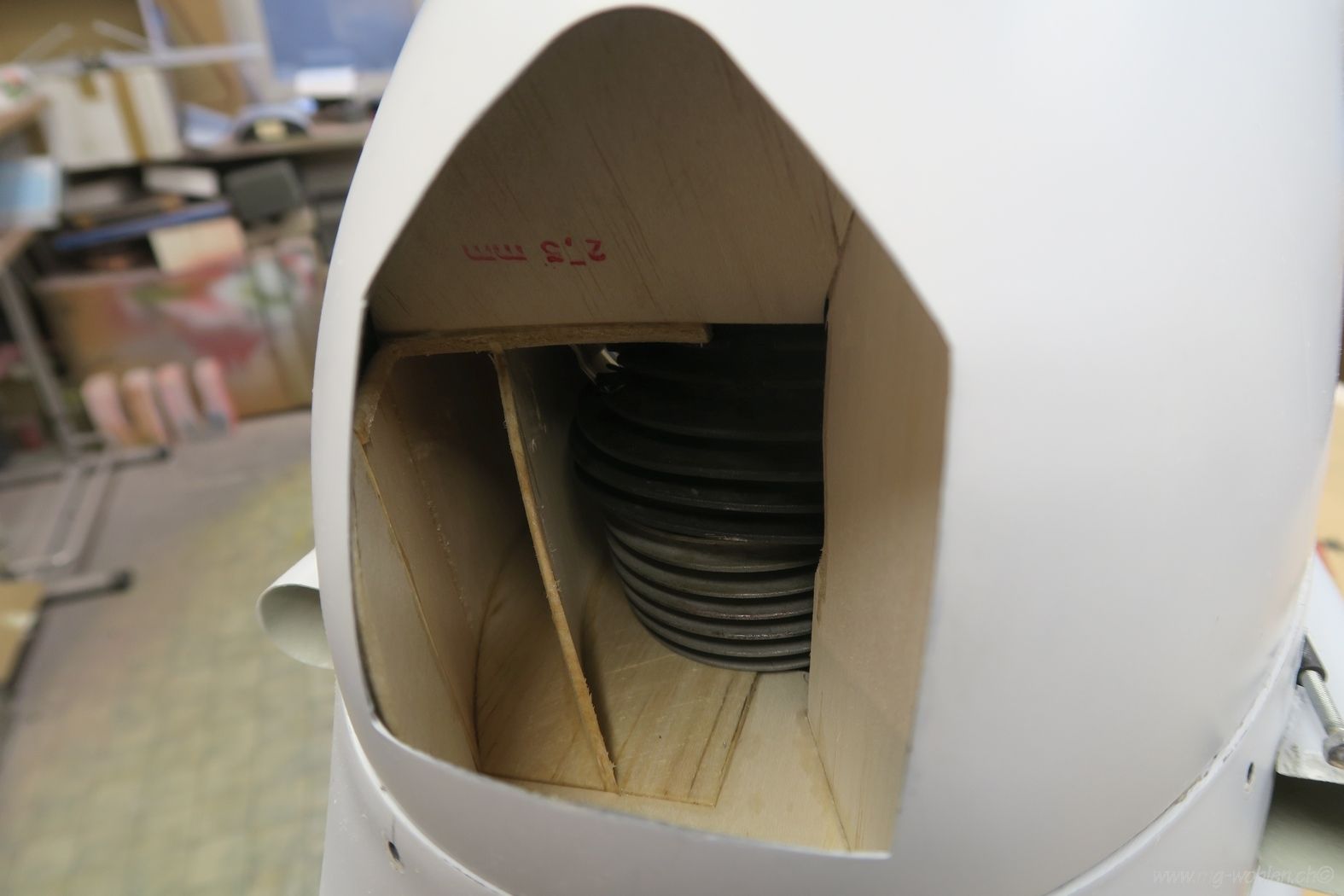

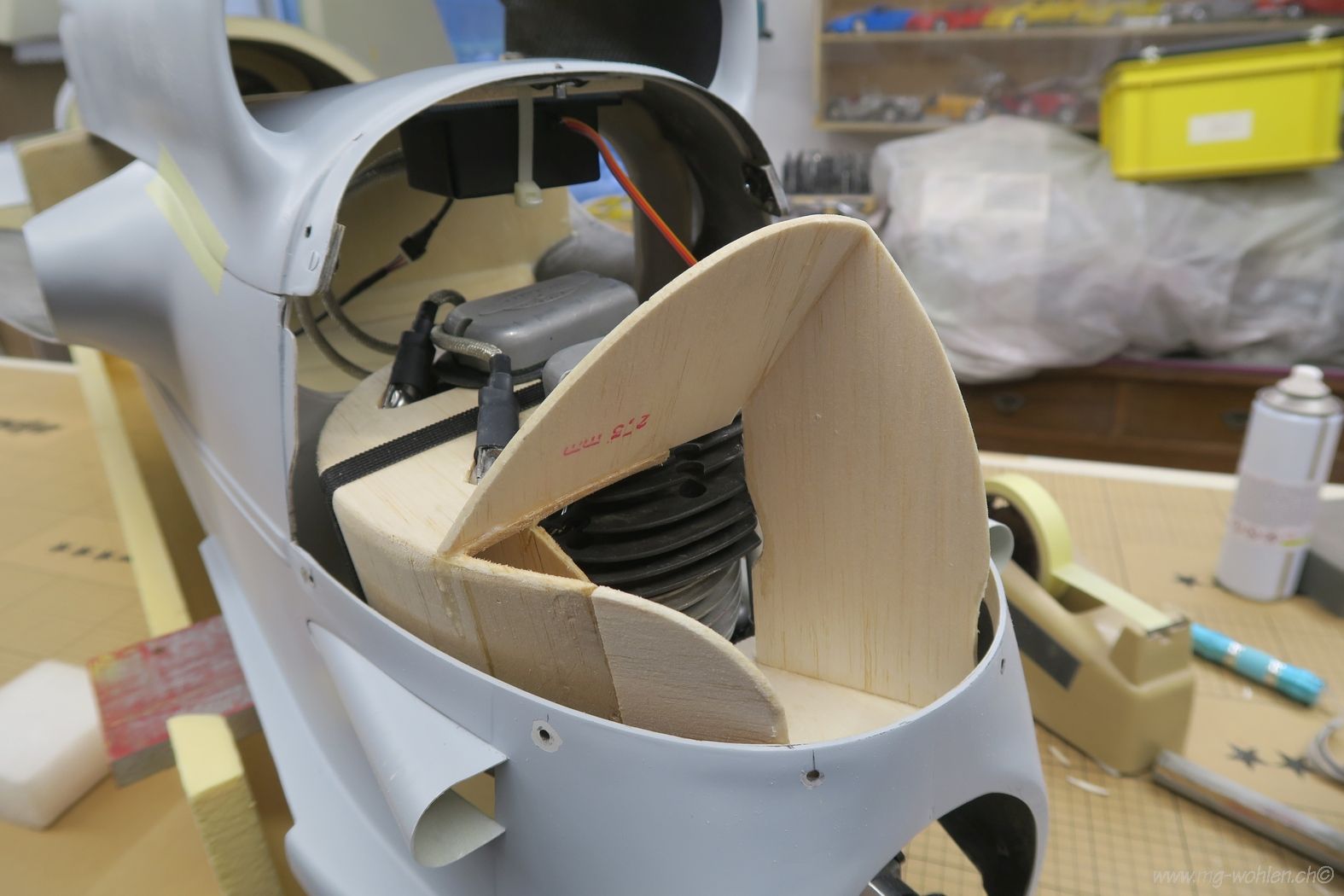

Die Trennwand separiert die Kühlluft für die beiden Zylinder

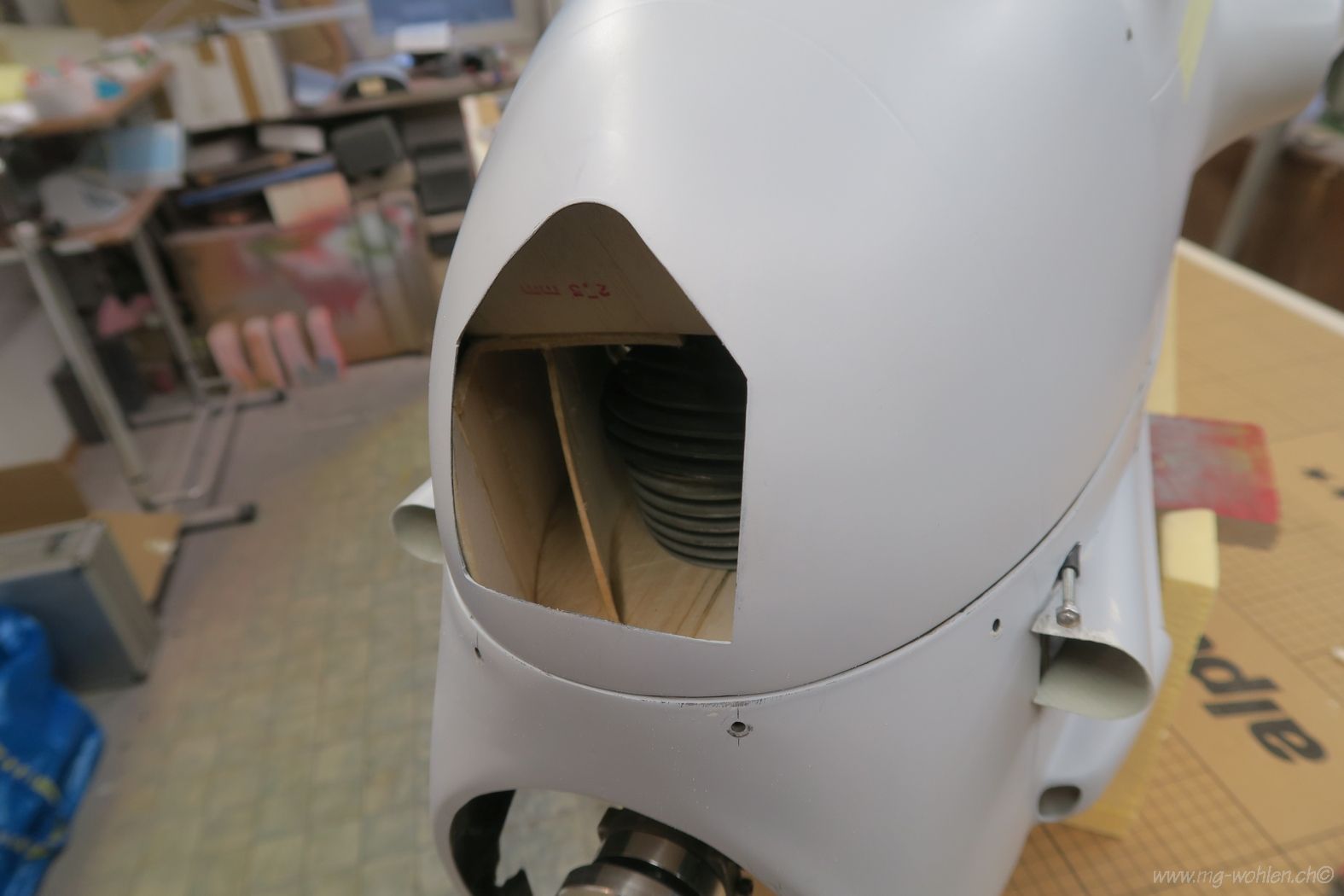

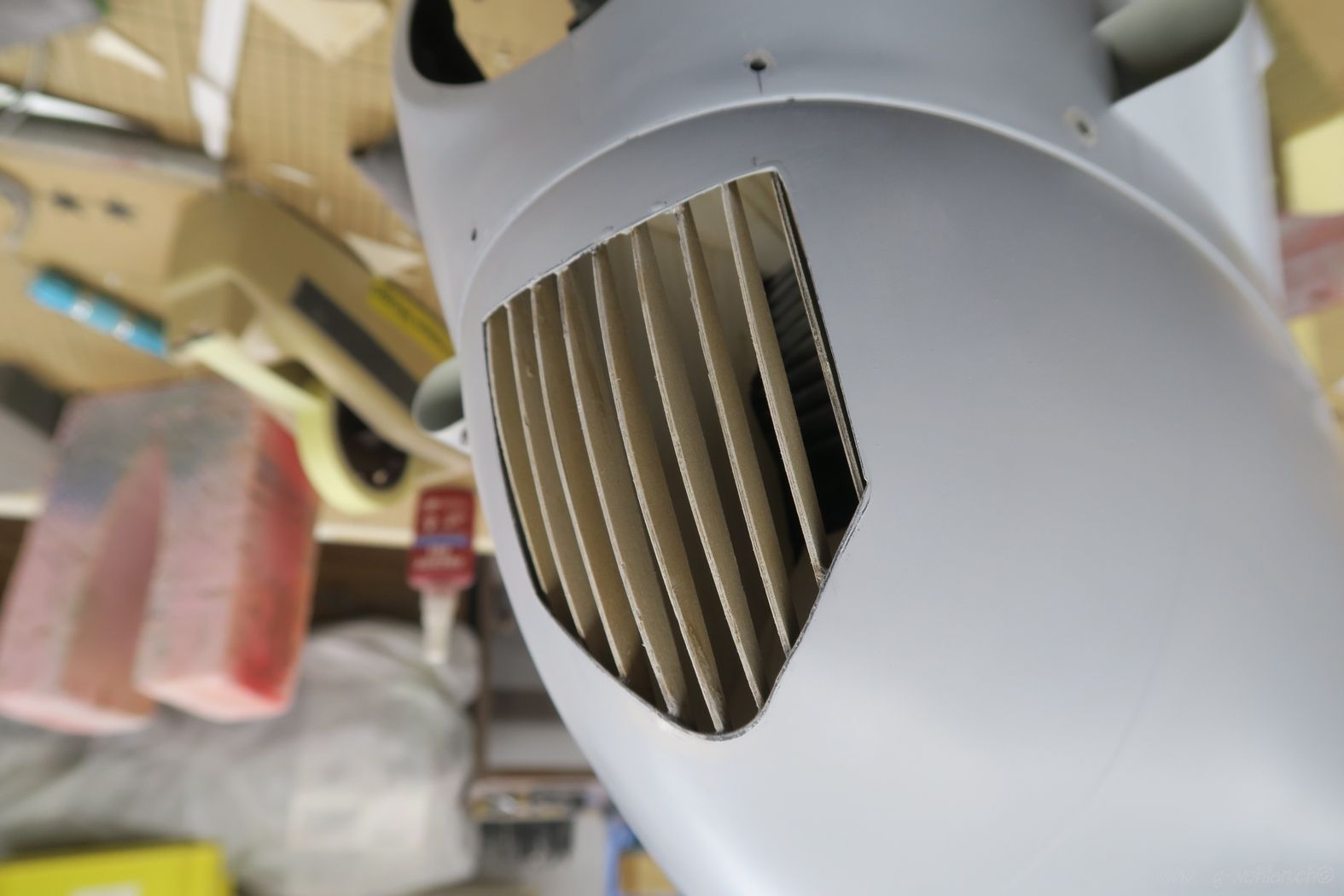

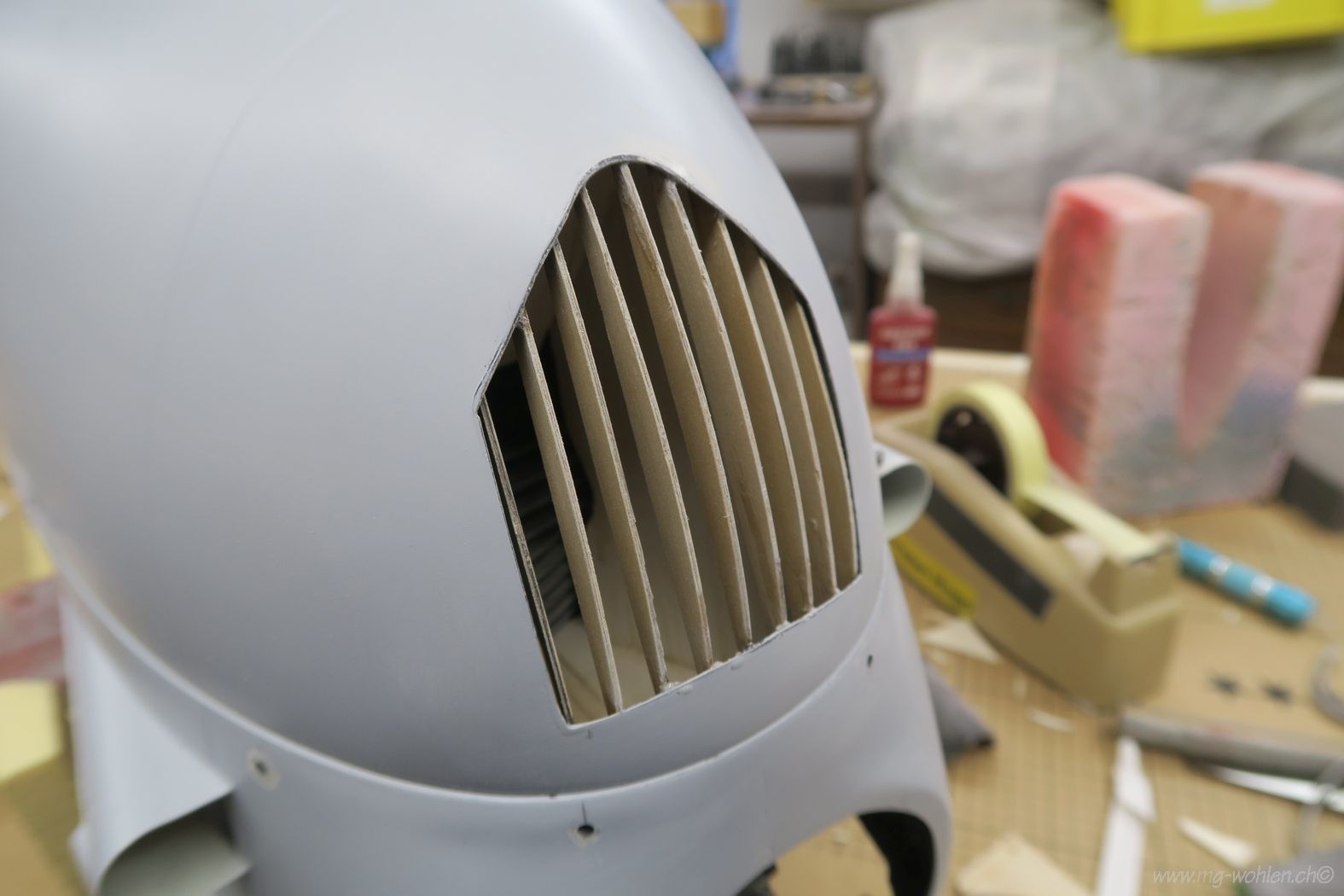

Beim Original sind hier dicht nebeneinander Kühlerrohre angebracht, beim Modell wird das nur leicht angedeutet, da muss satt Luft durch, sonst schwitzt der Valach zu sehr
BMW, oder AlfaRomeo oder doch Morane
Die Luftleitbleche im vorderen Bereich werden mit einem leichten GFK Gewebe verstärkt

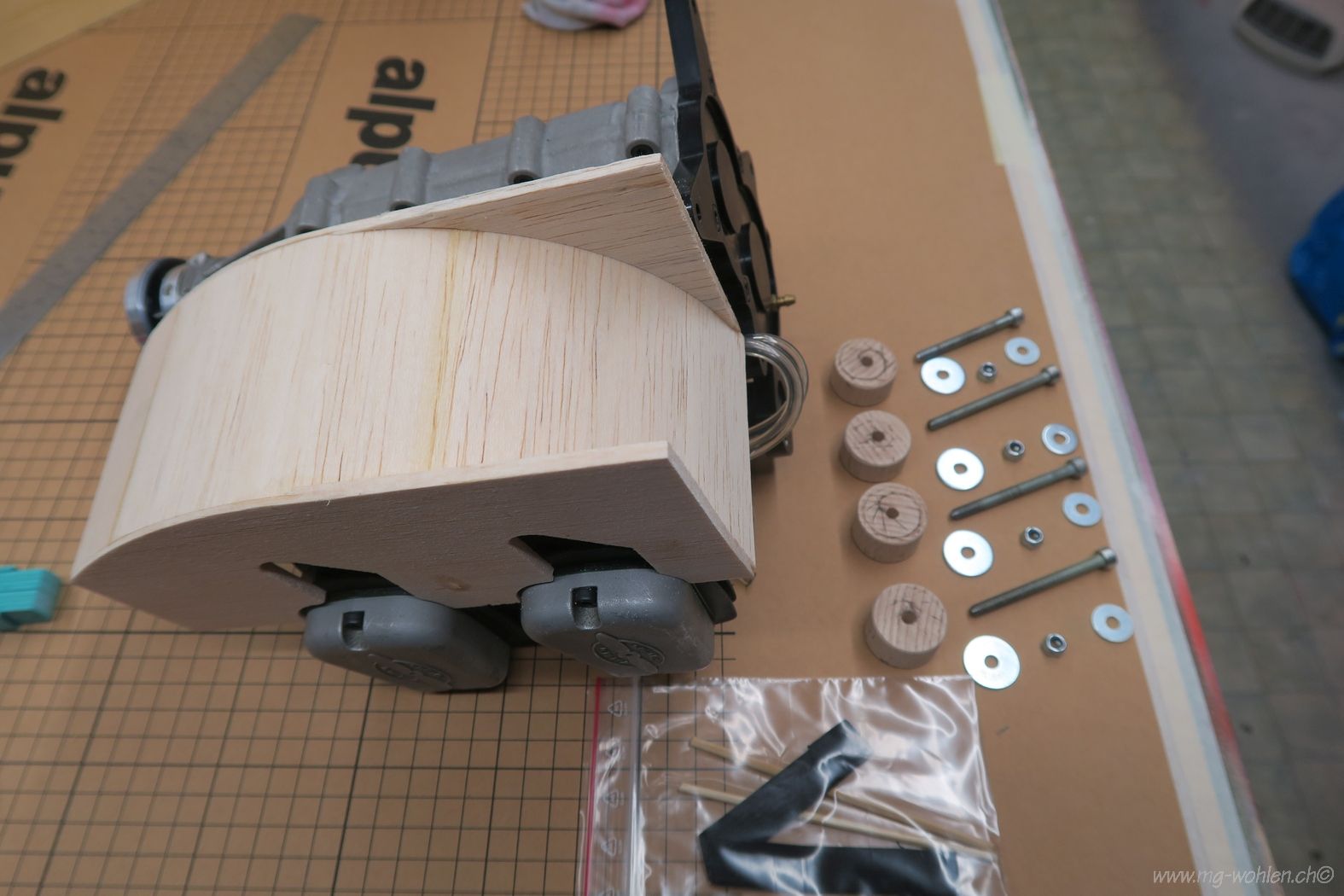

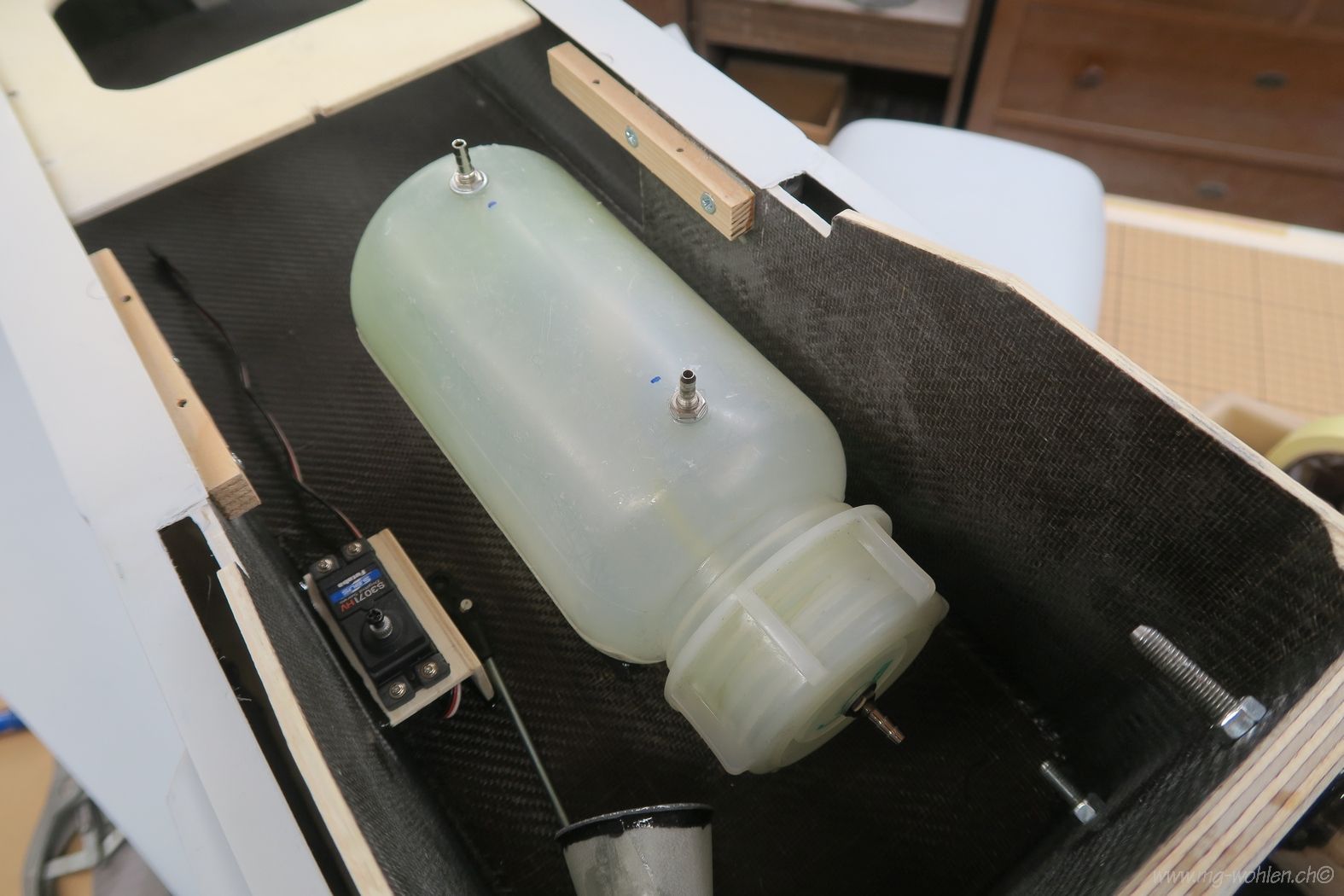

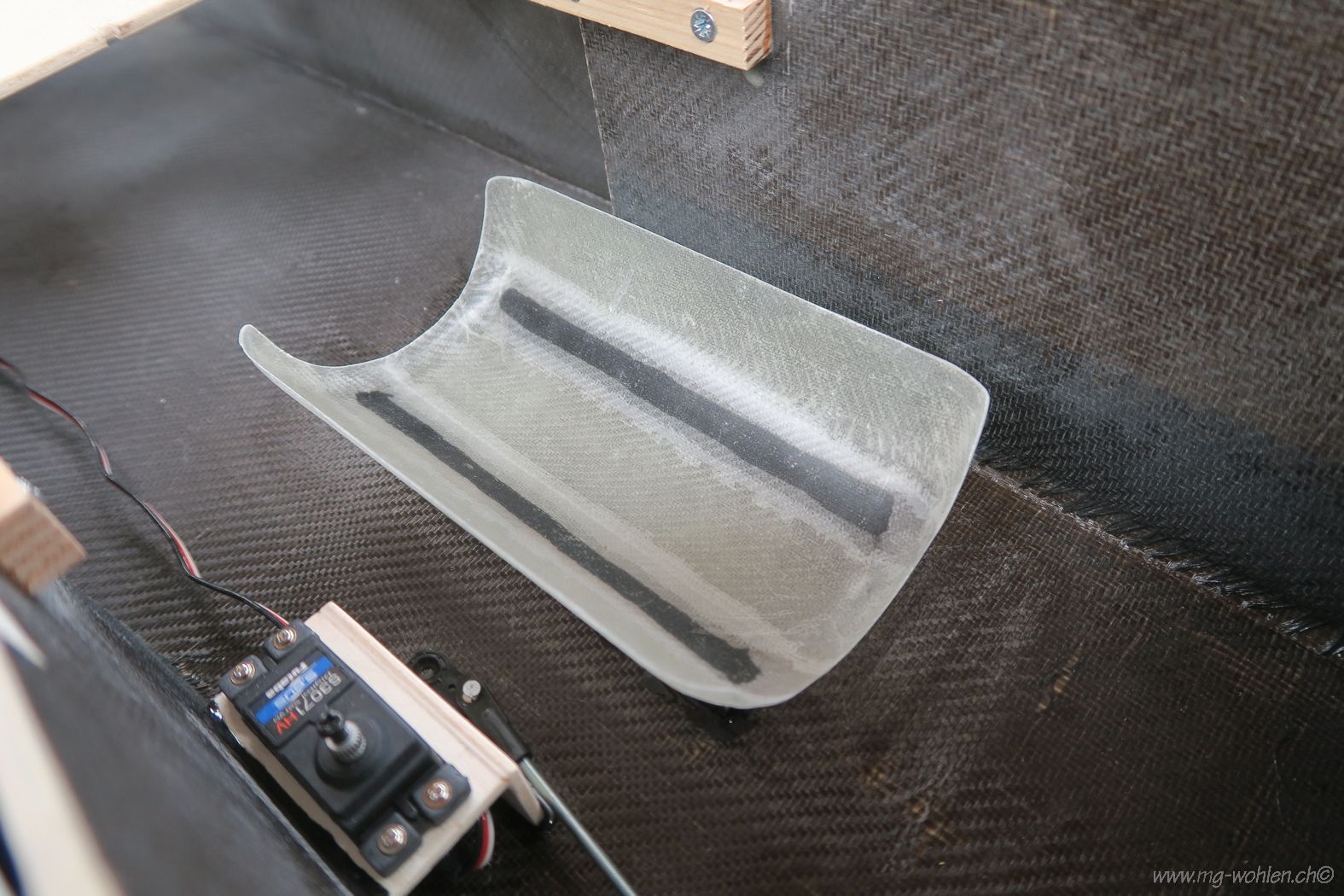

Für den 1 Liter Tank wird eine Halterung aus GFK an der Flasche abgeformt
Tankraum mit Gassservo und Luftansaugstutzen

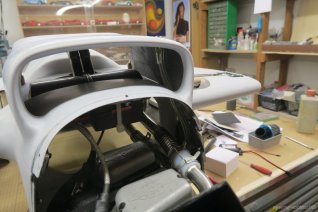

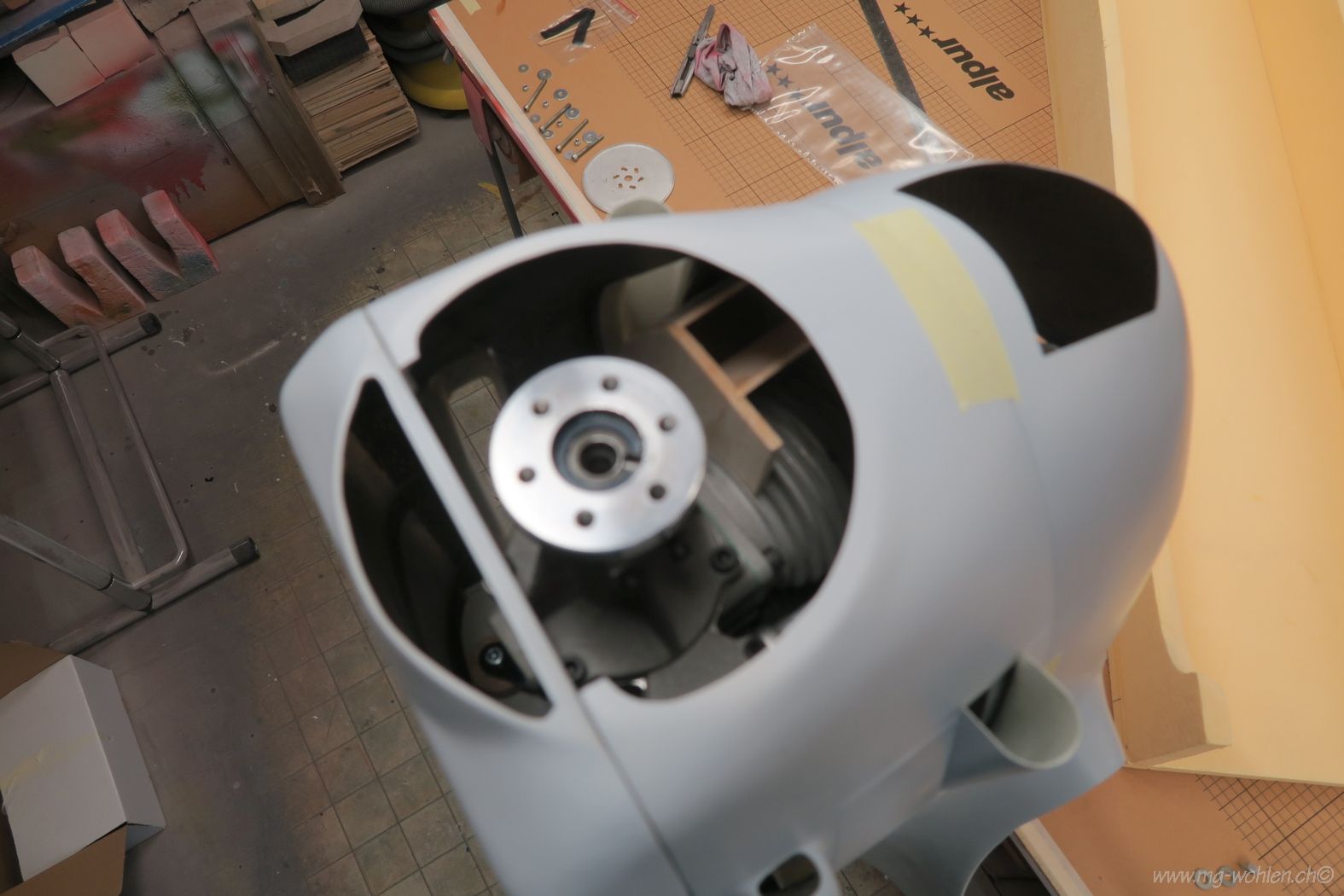

Zwar passt der Motor gut unter die Haube, aber sein Ein- und Ausbau ist ziemlich umständlich
Deshalb soll der vordere GFK-Teil abgetrennt und demontierbar gemacht werden
Damit die Trennung sauber wird, müssen im Trennbereich vorgängig überlappende Passungen geharzt werden. Das ist eine heikle Angelegenheit

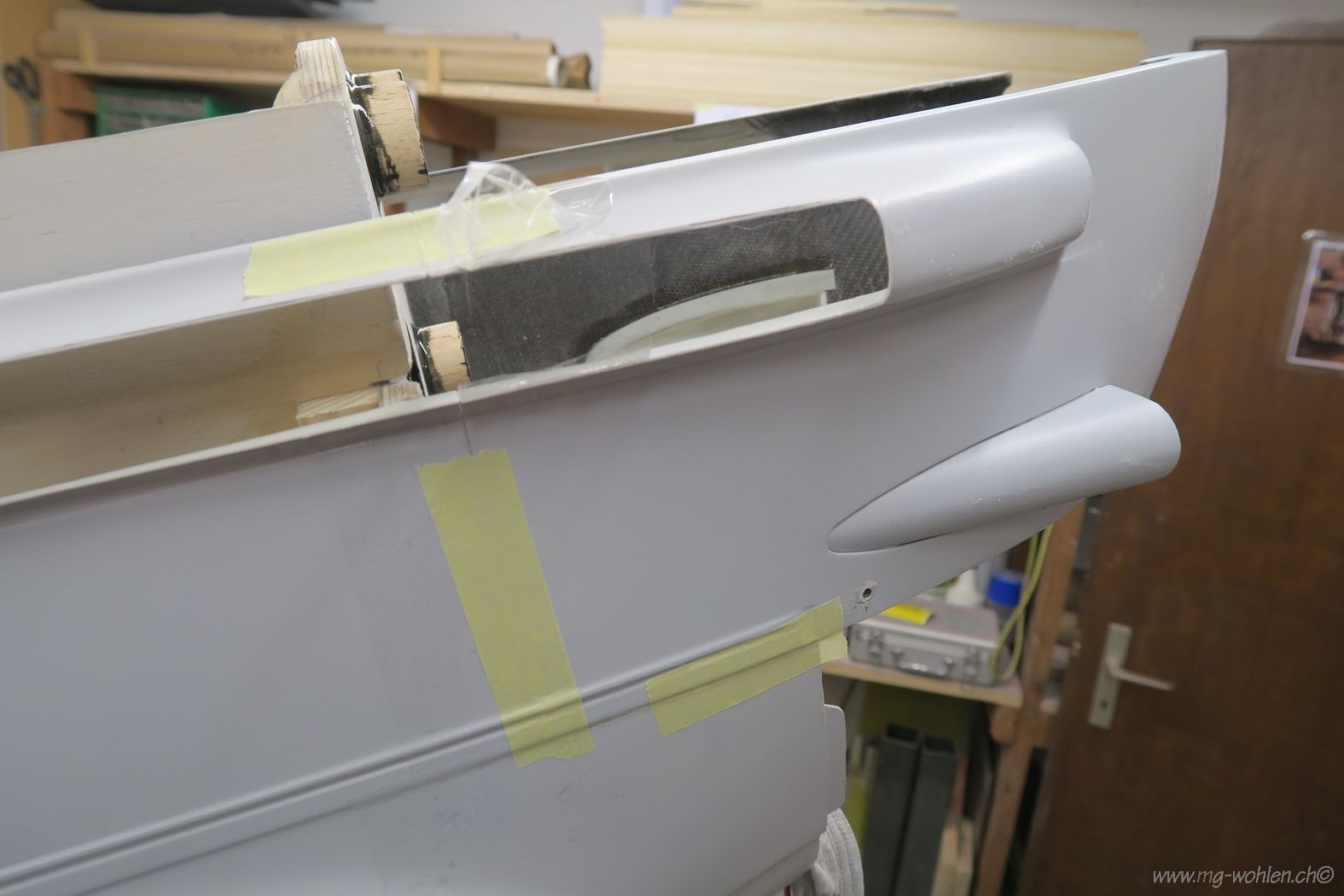

Der Vorderteil ist sauber abgetrennt
Abgetrenntes Teil, hier kommt oben noch der Deckel und unten die BMW-Alpha-Jaguarhaube drauf

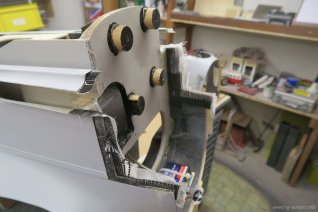

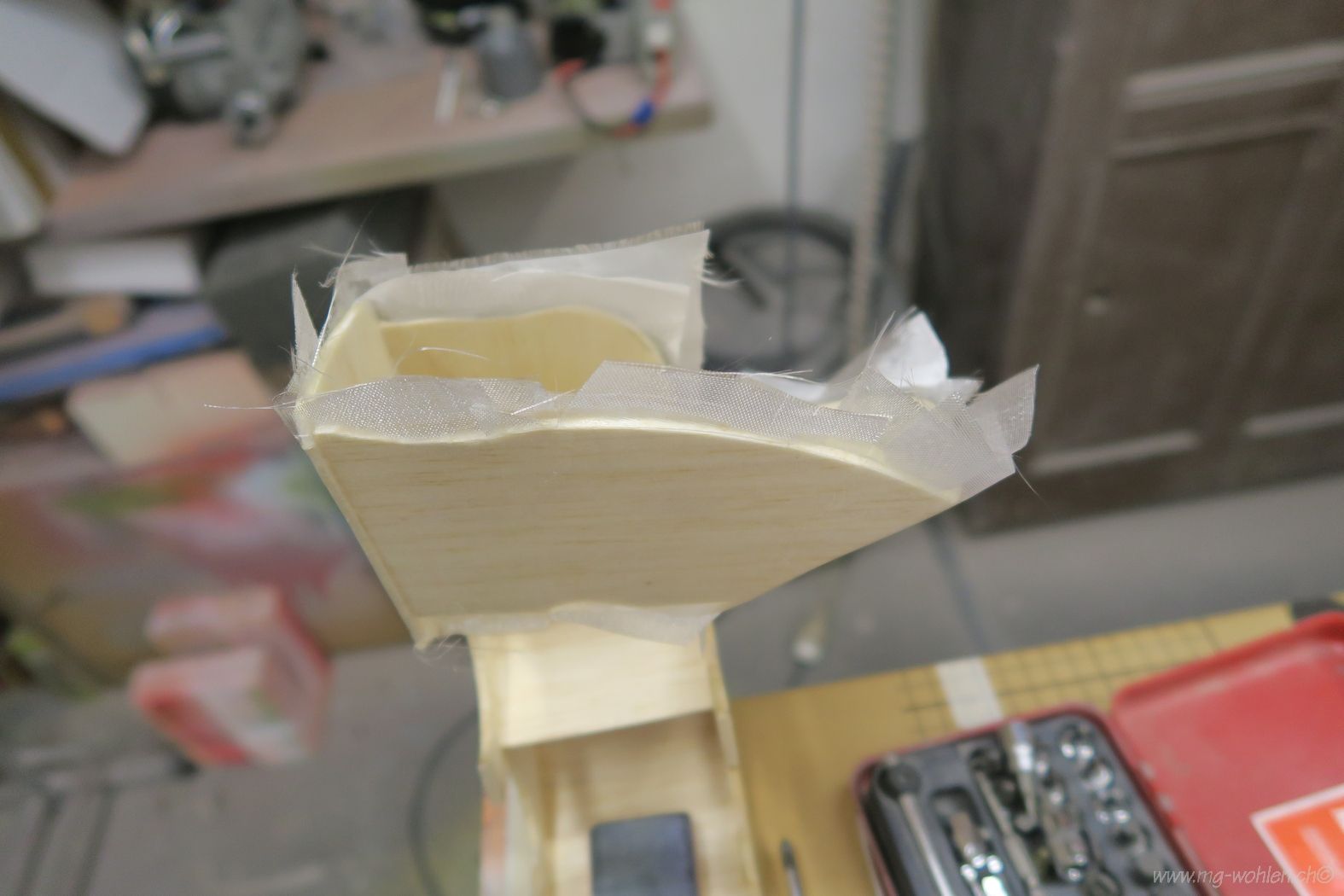

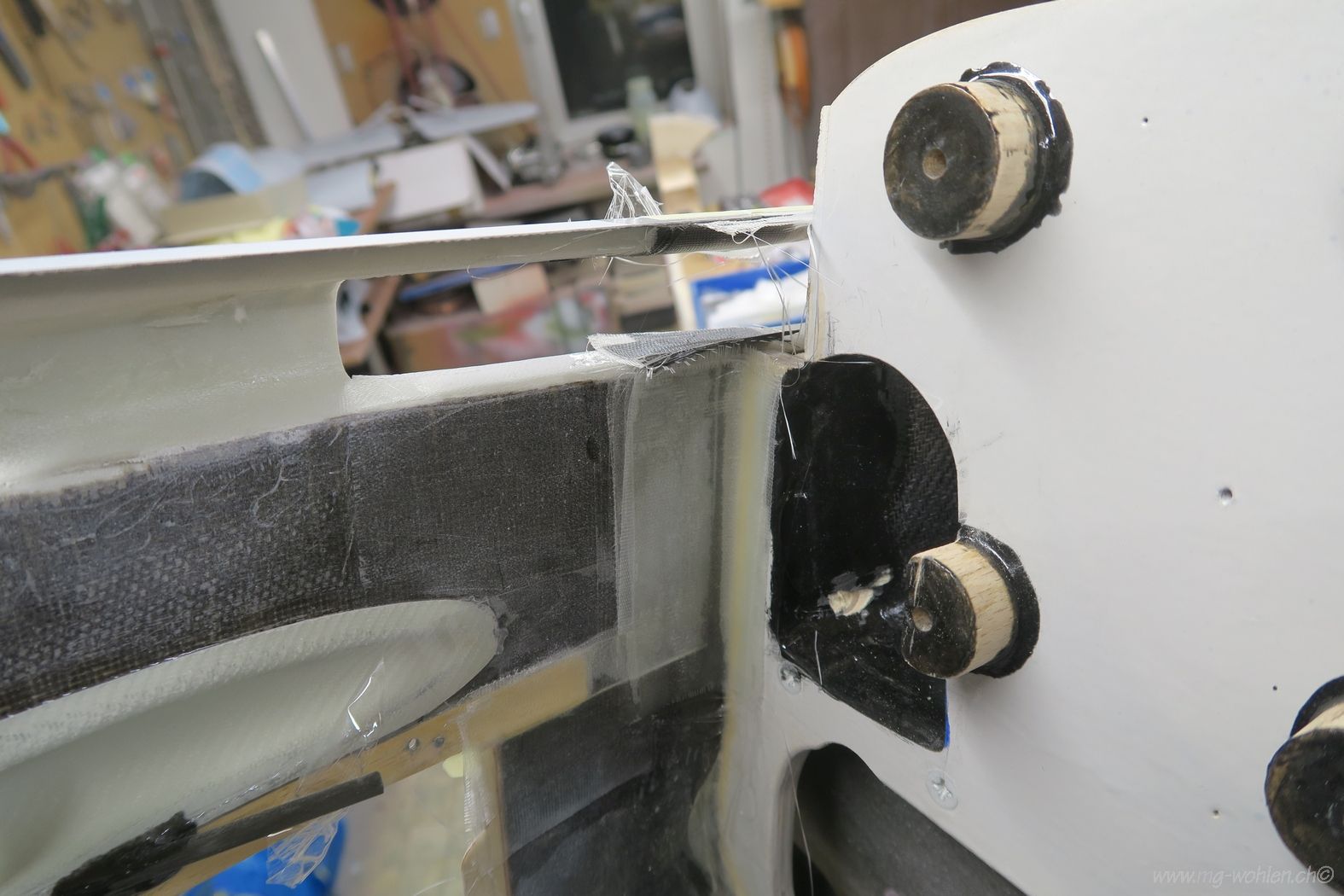

Hier nochmals die aufgeharzte Rumpfüberlappung roh. Das überstehende Gewebe wird noch abgeschnitten und die Gewindehülden für die Befestigung eingeharzt

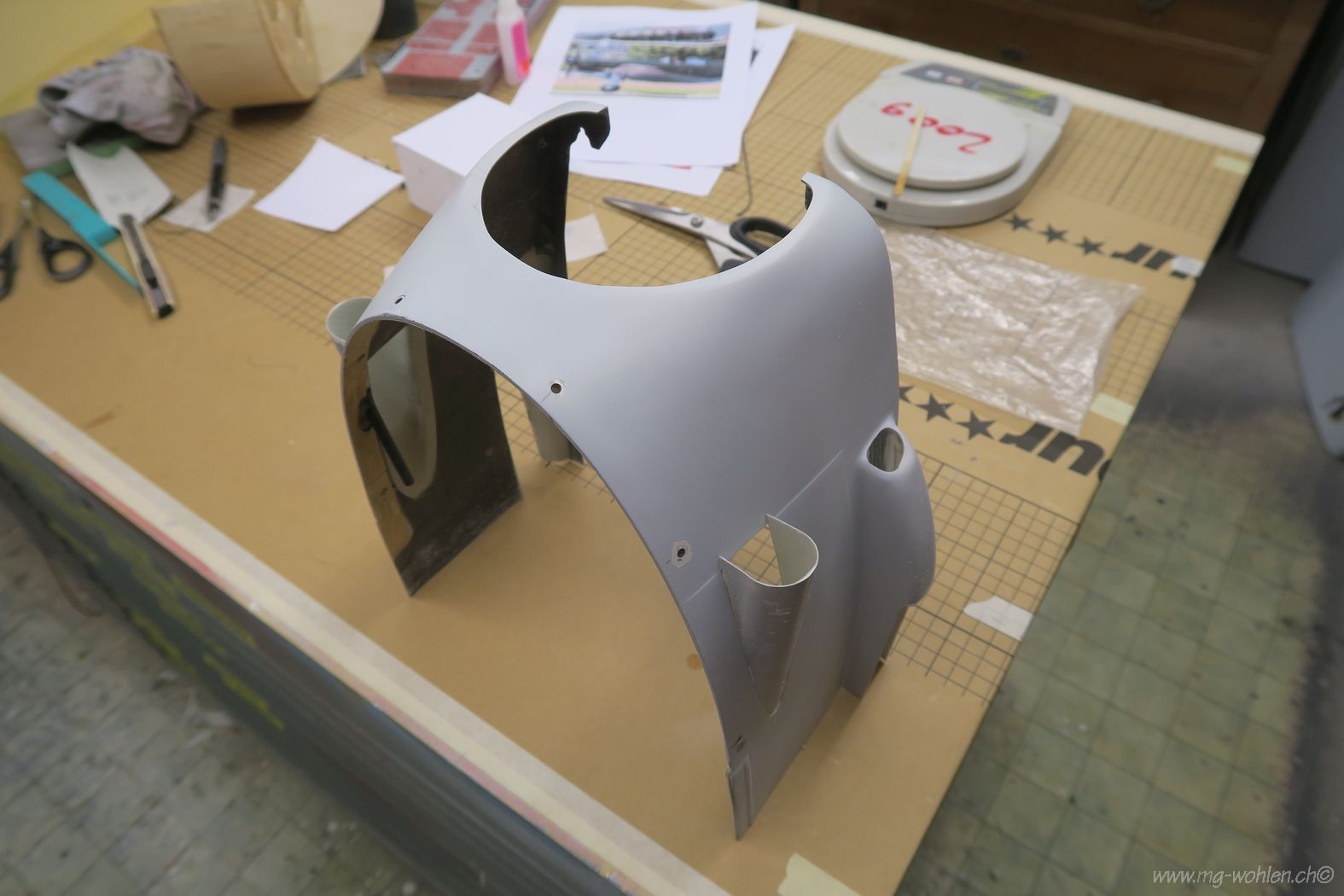

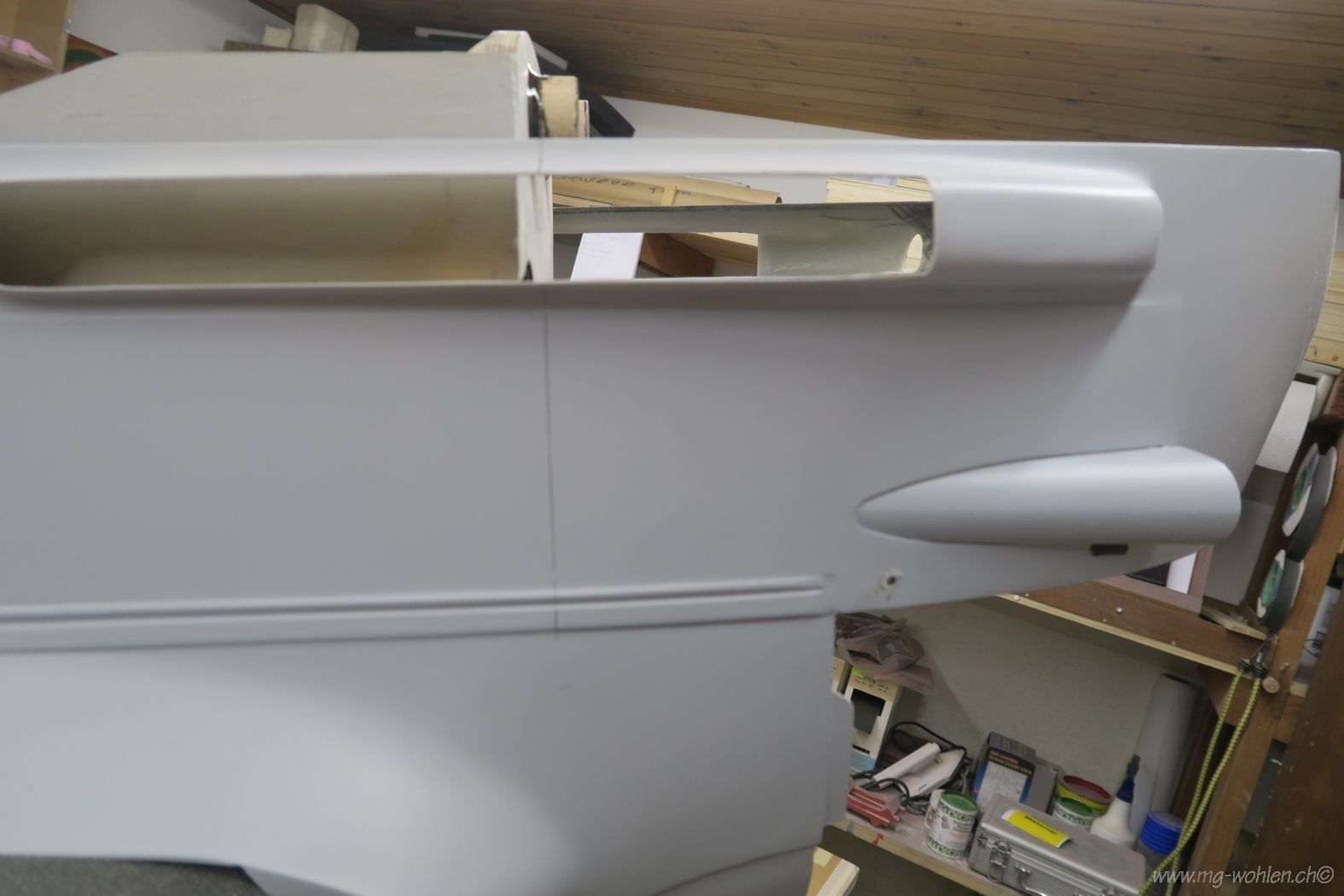

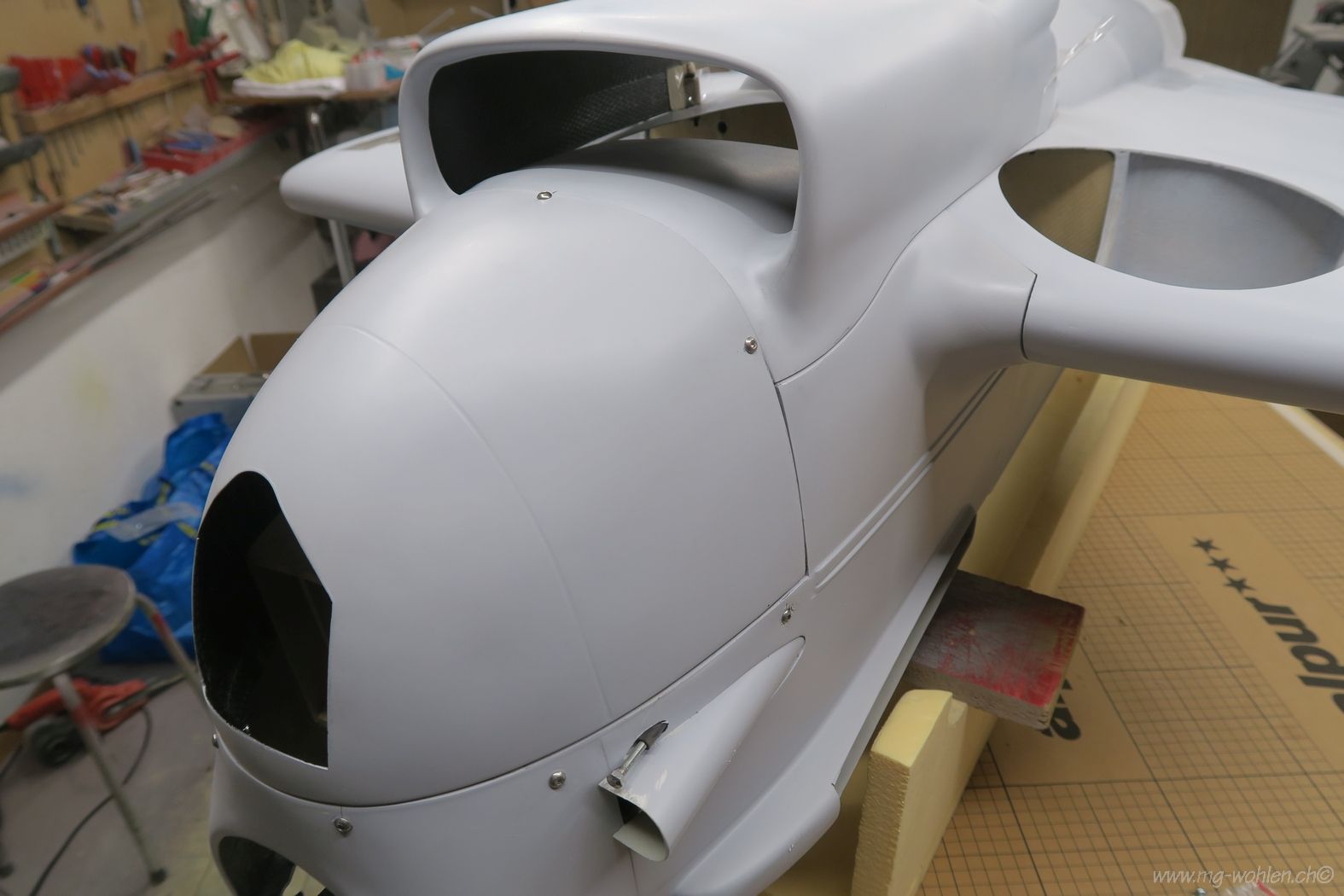

Die Motorhaube besteht nach den Trennungen und Verleimungen naus zwei Teilen. Damit ist der Zugang zum Motor für Wartungsarbeiten und Montage einfacher

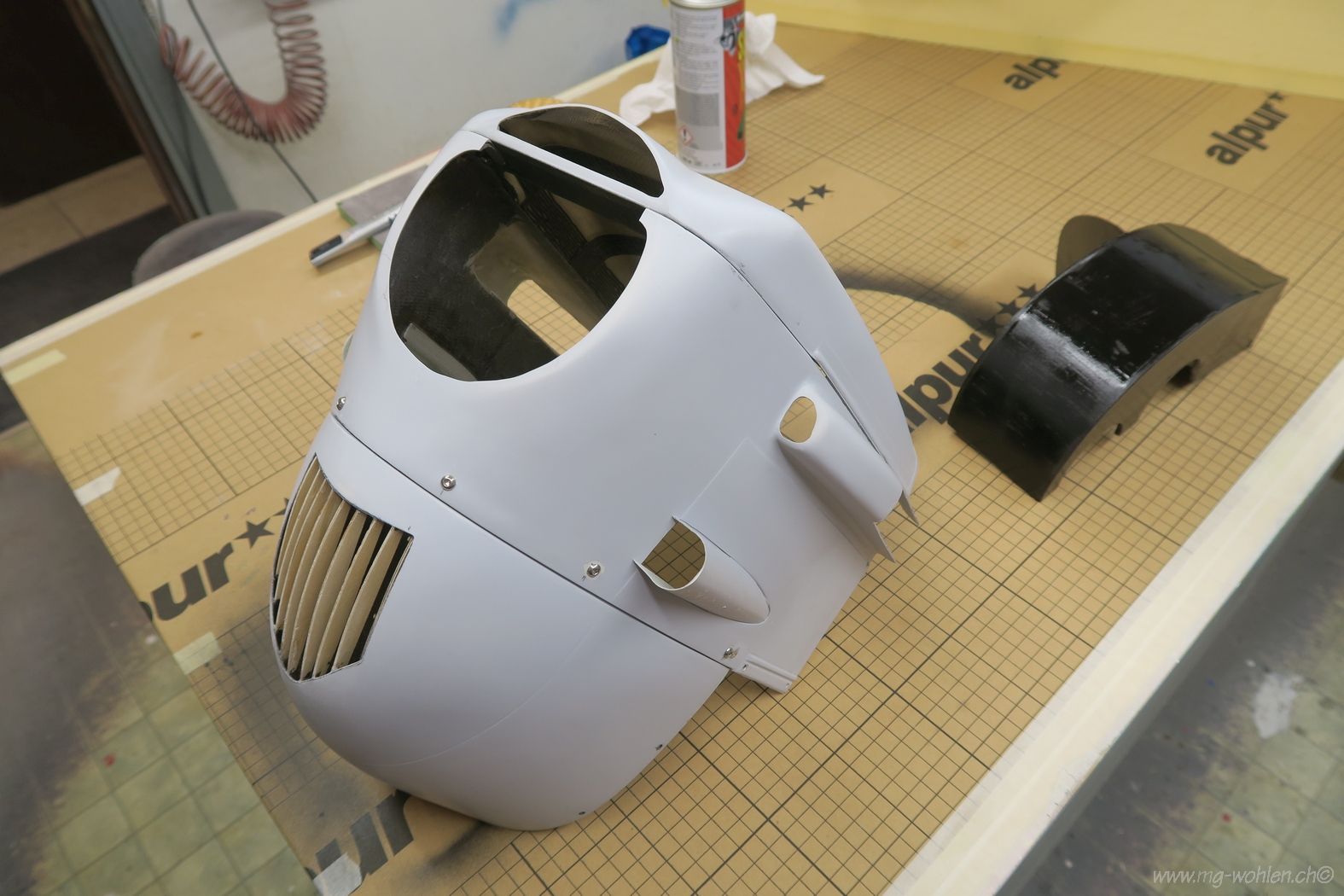

Die fertig konfektionierte Kühlluftführung wurde noch schwarz geschminkt

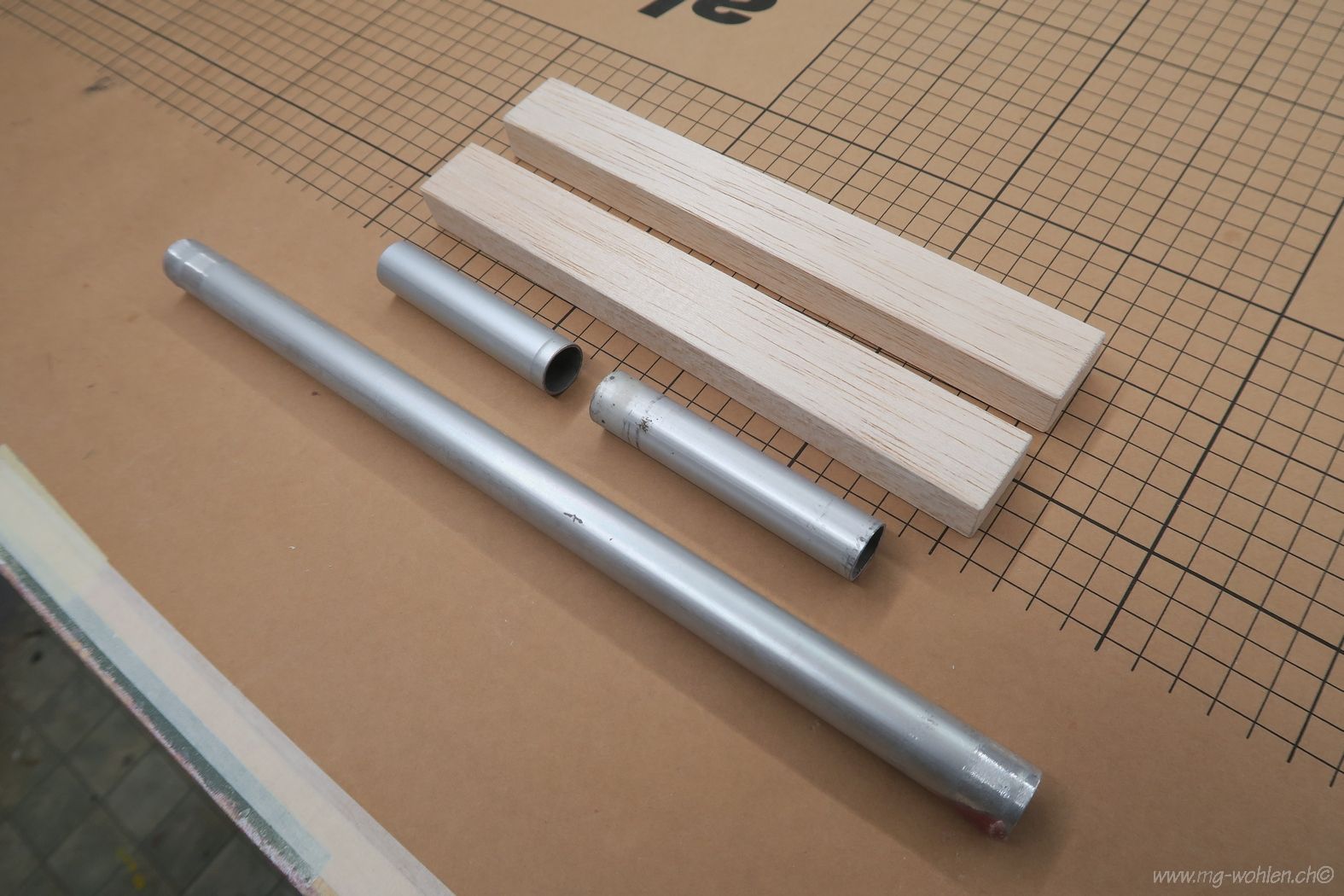

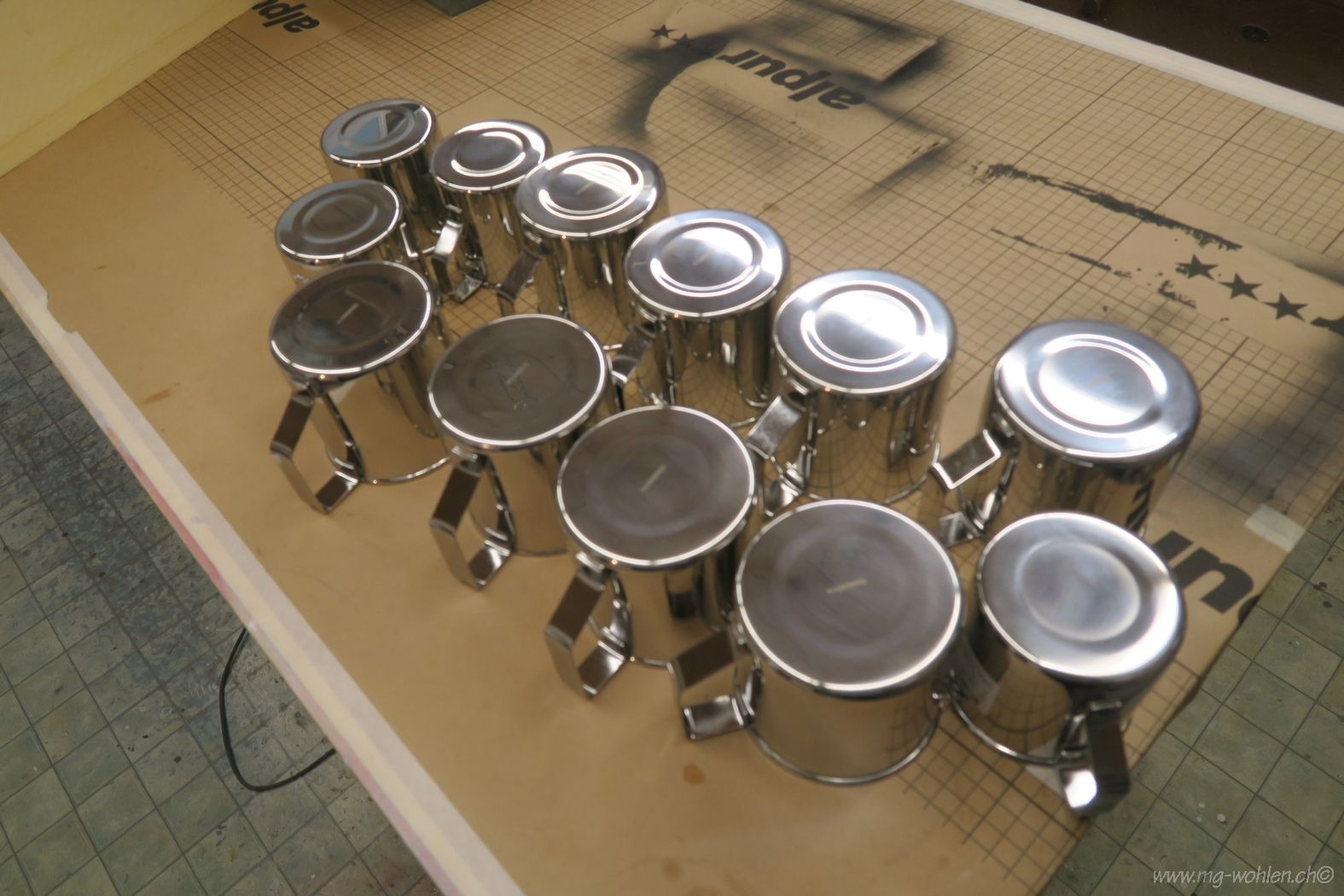

Nächstes Thema Auspuffanlage. Aus 2 von diesen 12 Trinktassen aus Chromstahl wird der pfiffige Hugo einen Schalldämpfer zusammenbrutzeln

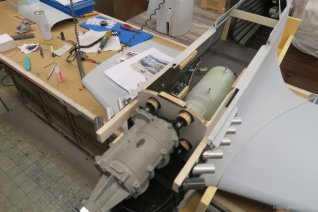

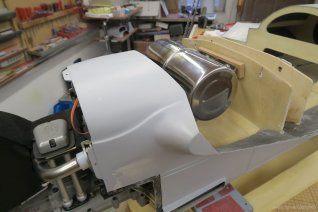

Ja, dann mal schauen ob's grundsätzlich vom Platz her hinhauen könnte - tut es
Grübeln und messen und dann beherzt eine Bohrung anbringen

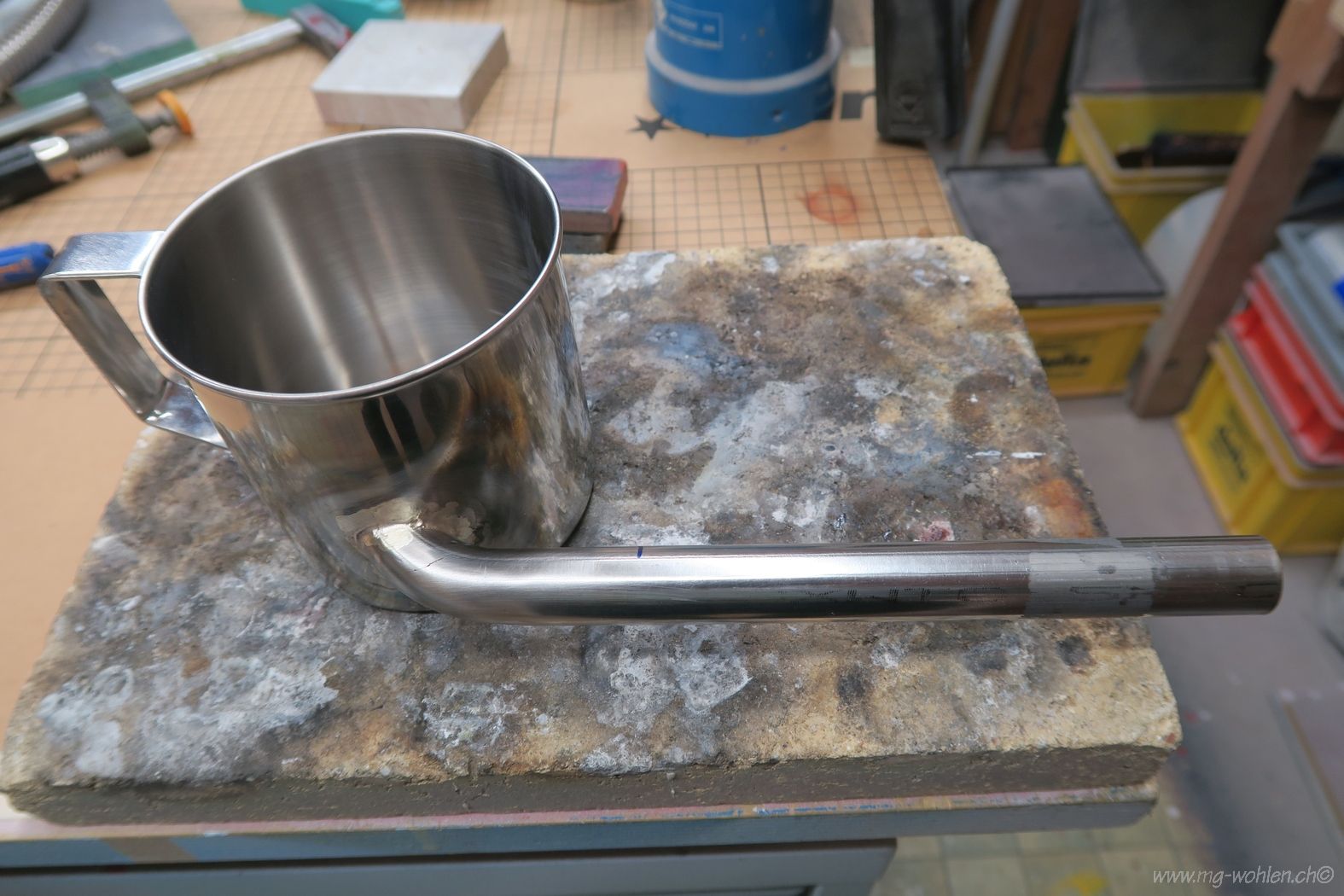

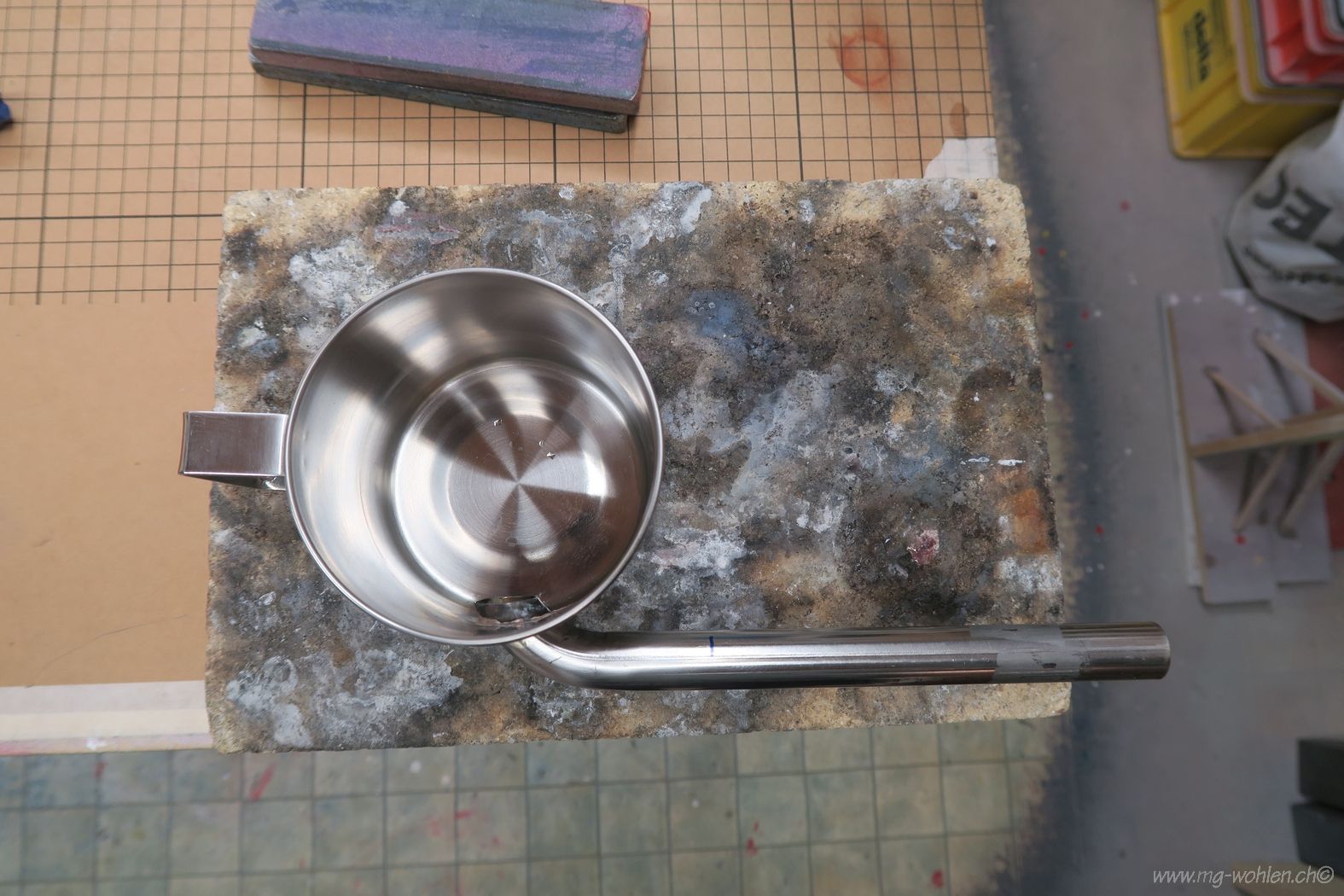

Nun Rohr ausrichten und Löten- das war der erste Streich

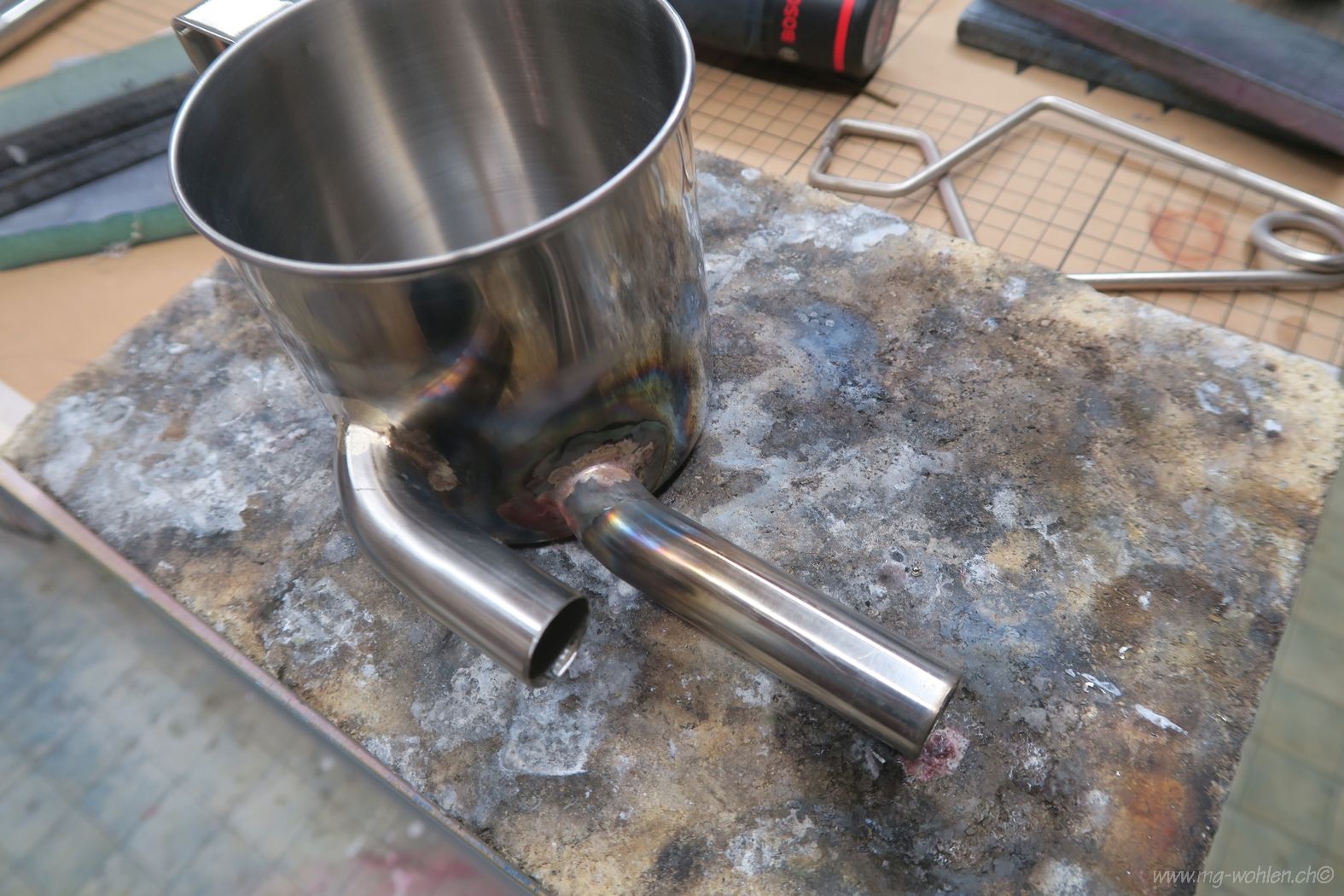

Und der Zweite folgt sogleich

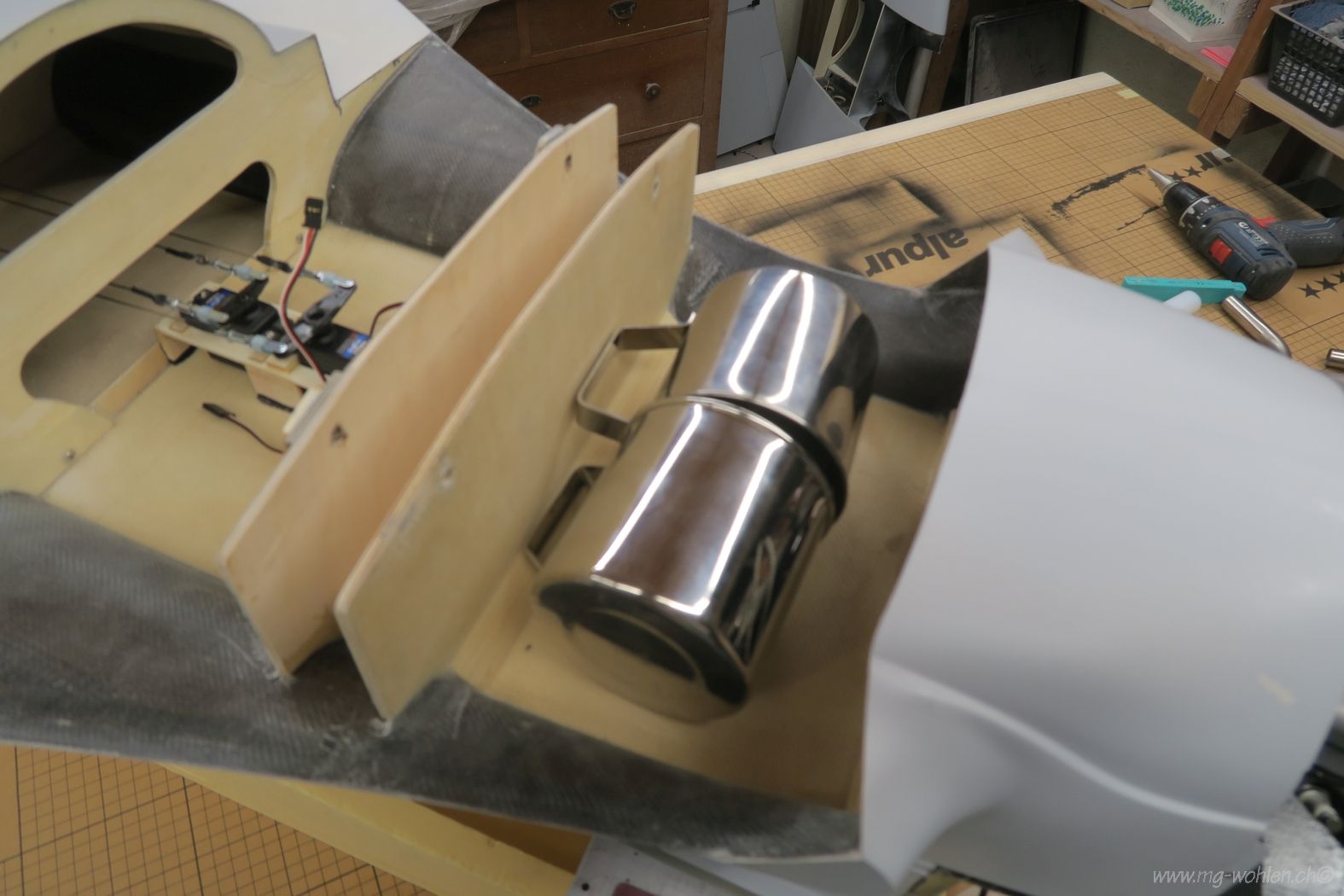

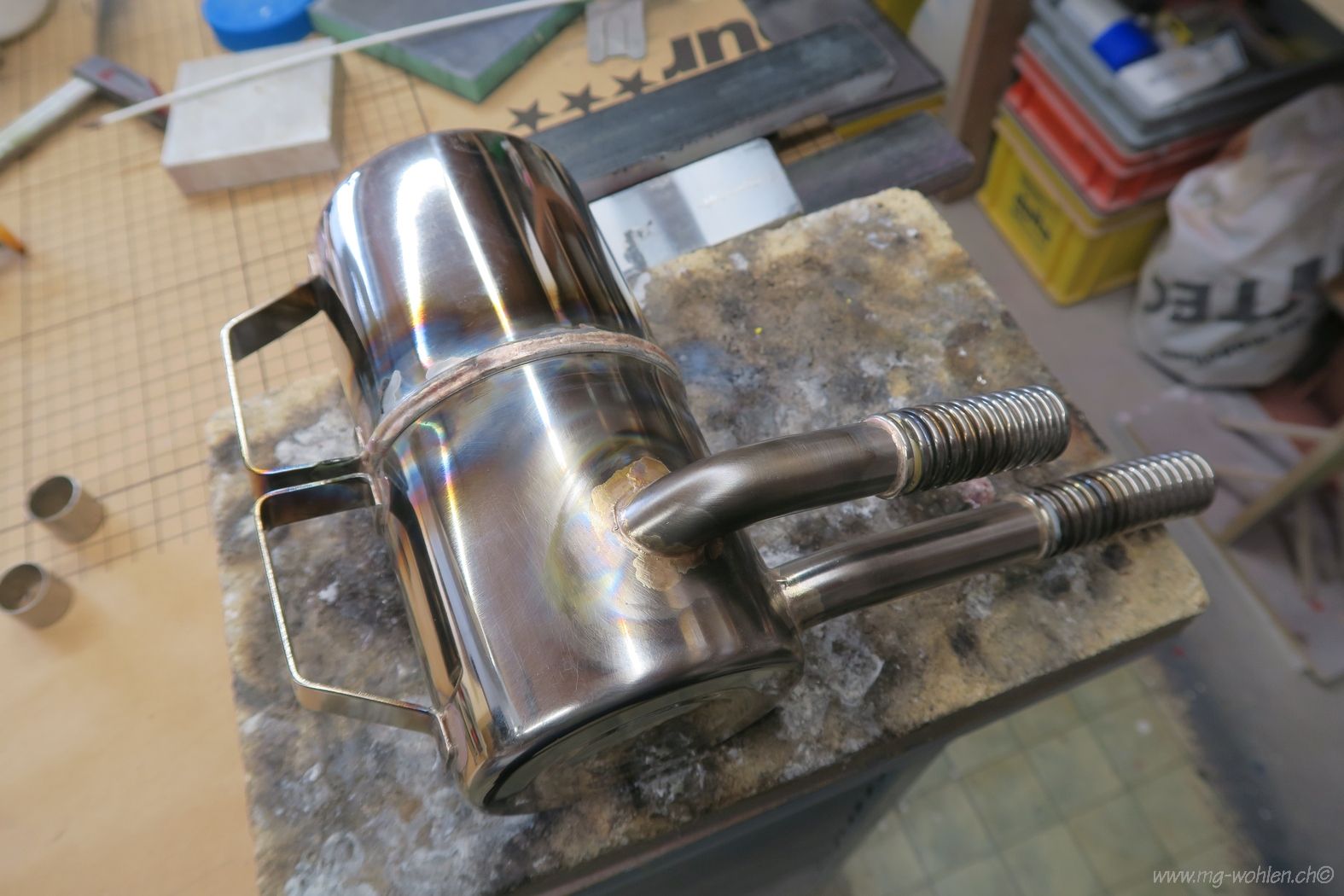

Mit Wellschlauch sollen die Vibrationen etwas entkoppelt werden - mittlerweile wurde die zweite Tasse aus dem Schrank geholt und mit der ersten verlötet, dabei mussten die Henkel genau ausgerichtet sein

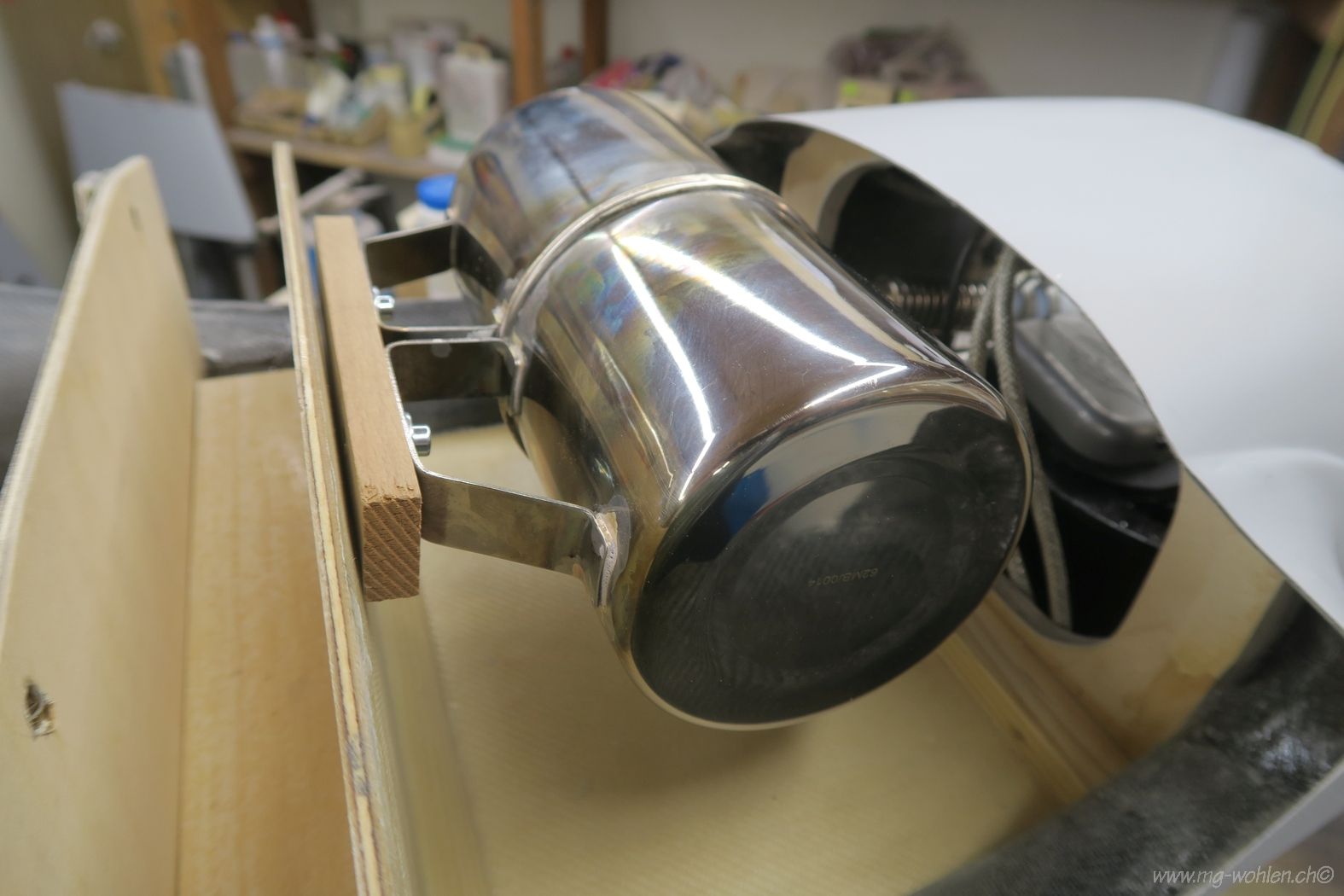

An den Henkeln wird das Kunstwerk an der Rückwand befestigt, das hat sich auch bei meiner P40 bislang sehr gut bewährt

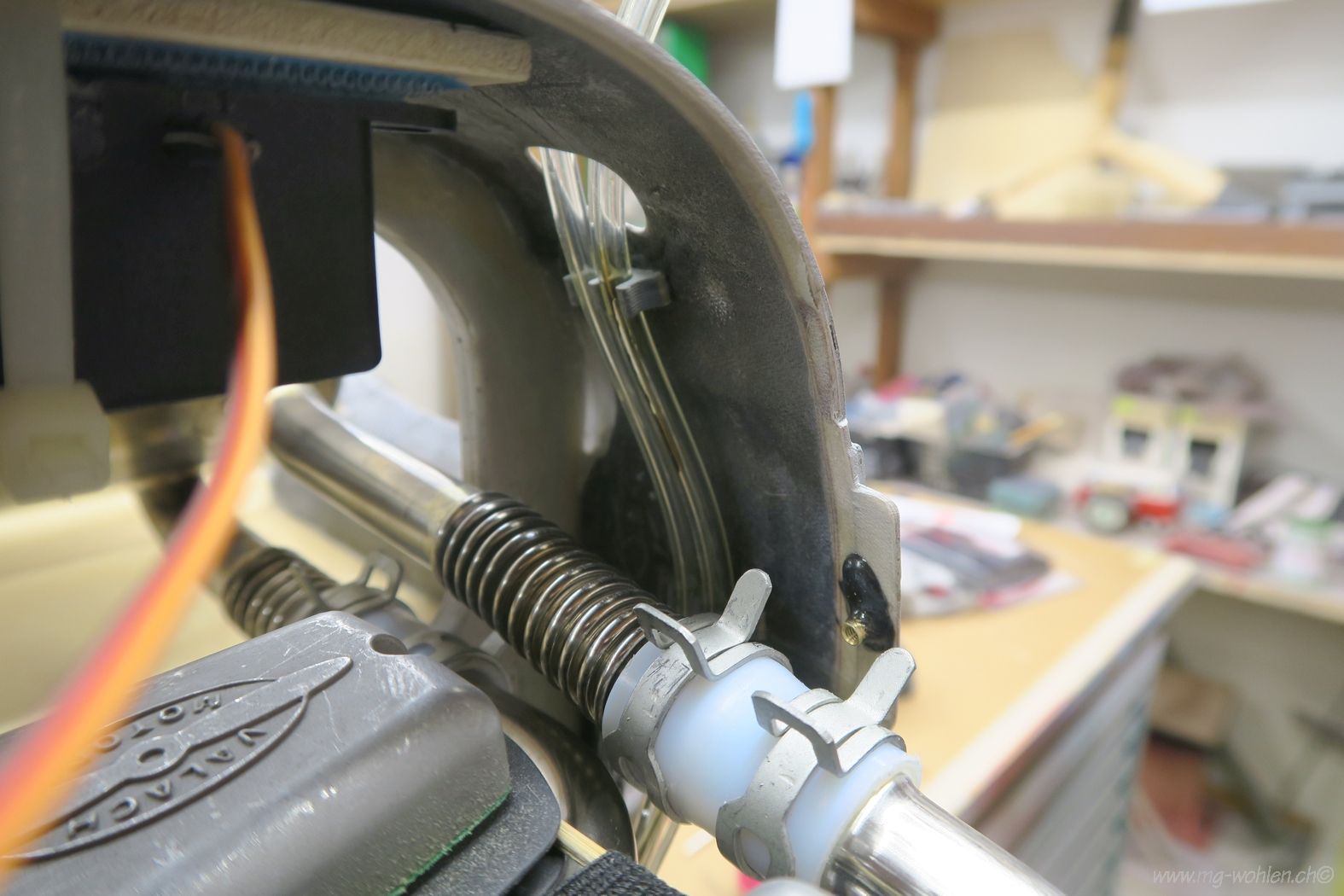

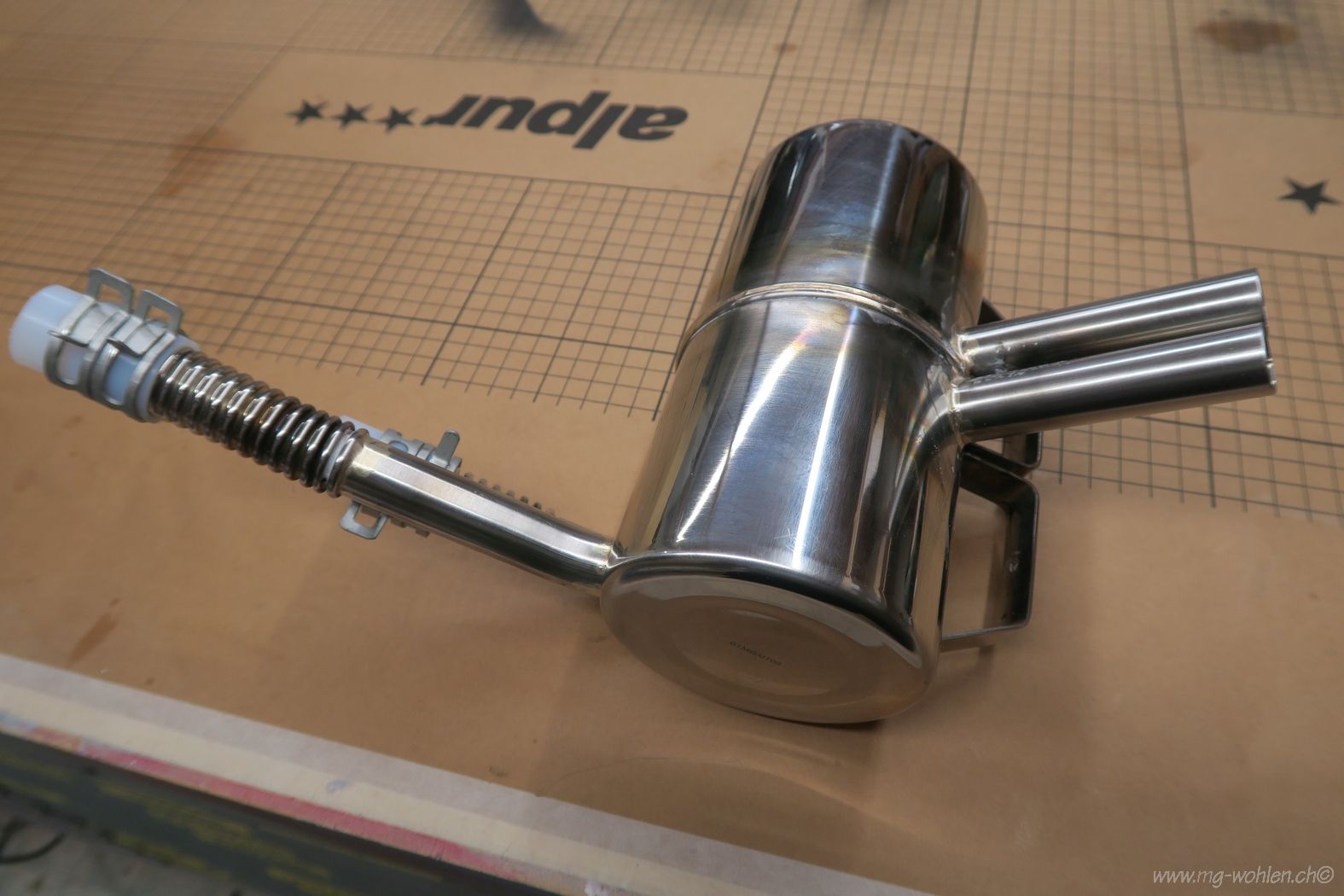

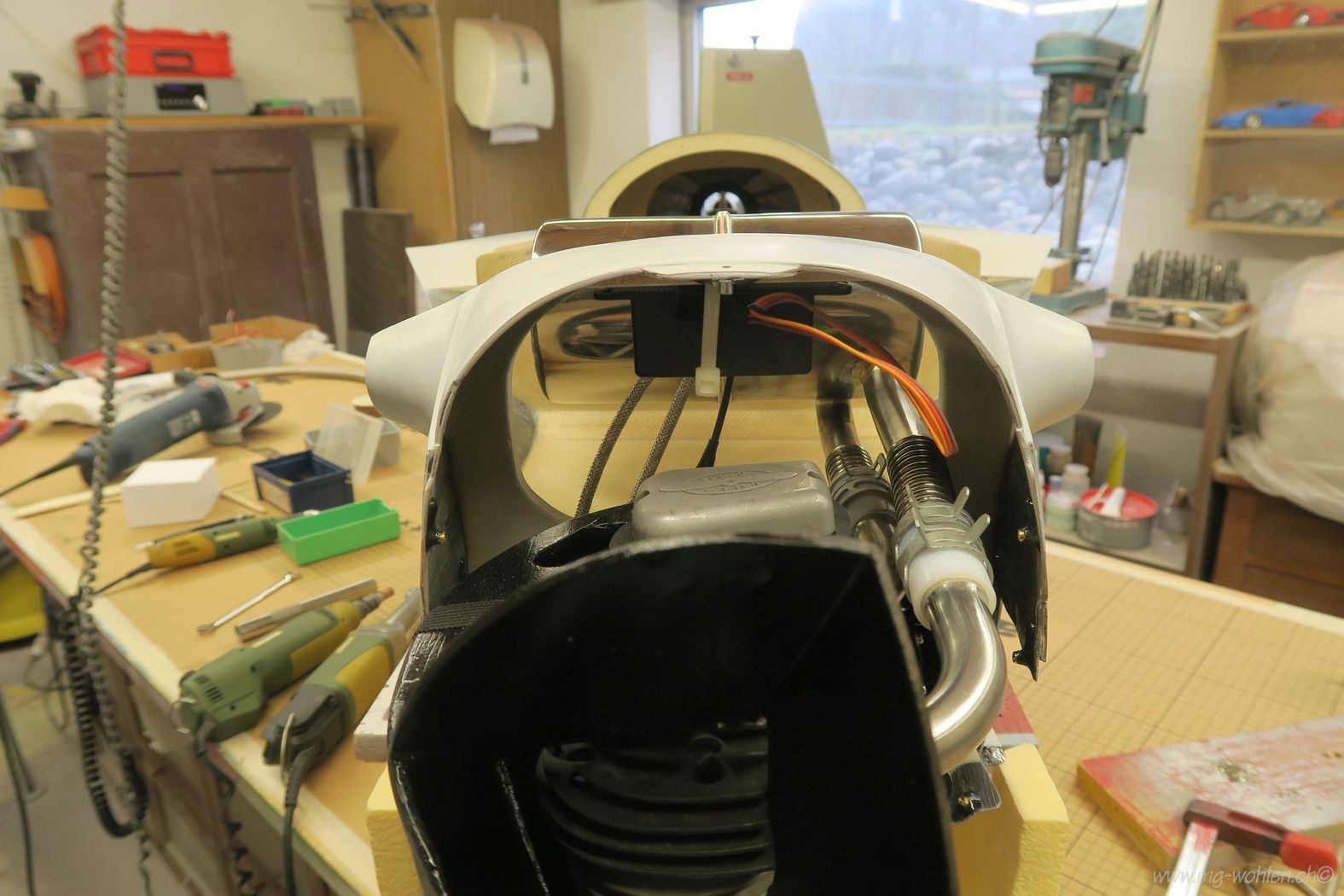

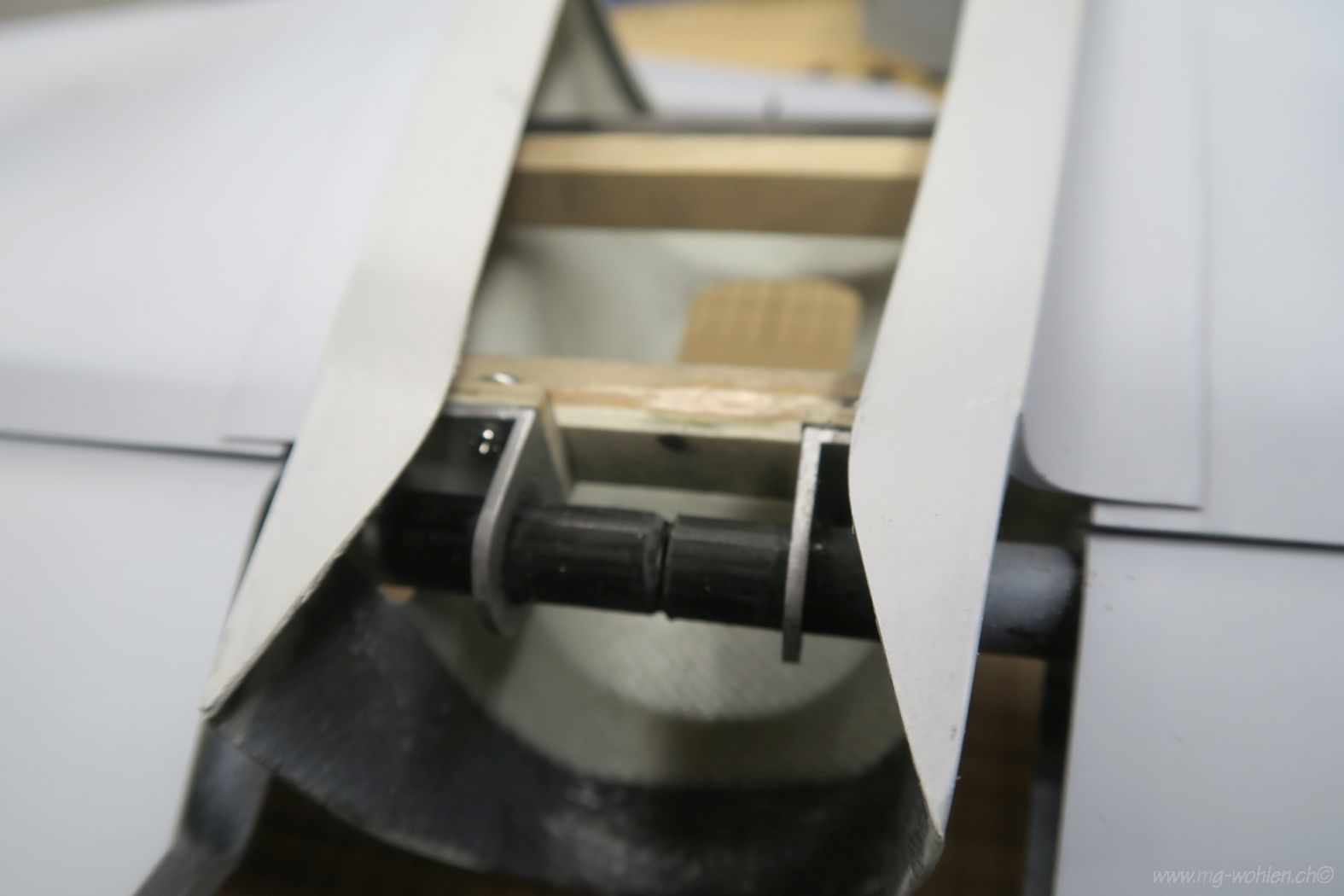

Blick von vorne in den Röhricht - mögen die Verbindungen mit den Schellen und dem Teflonrohr halten
Blick von hinten - noch können die Abgase nirgendwo hin

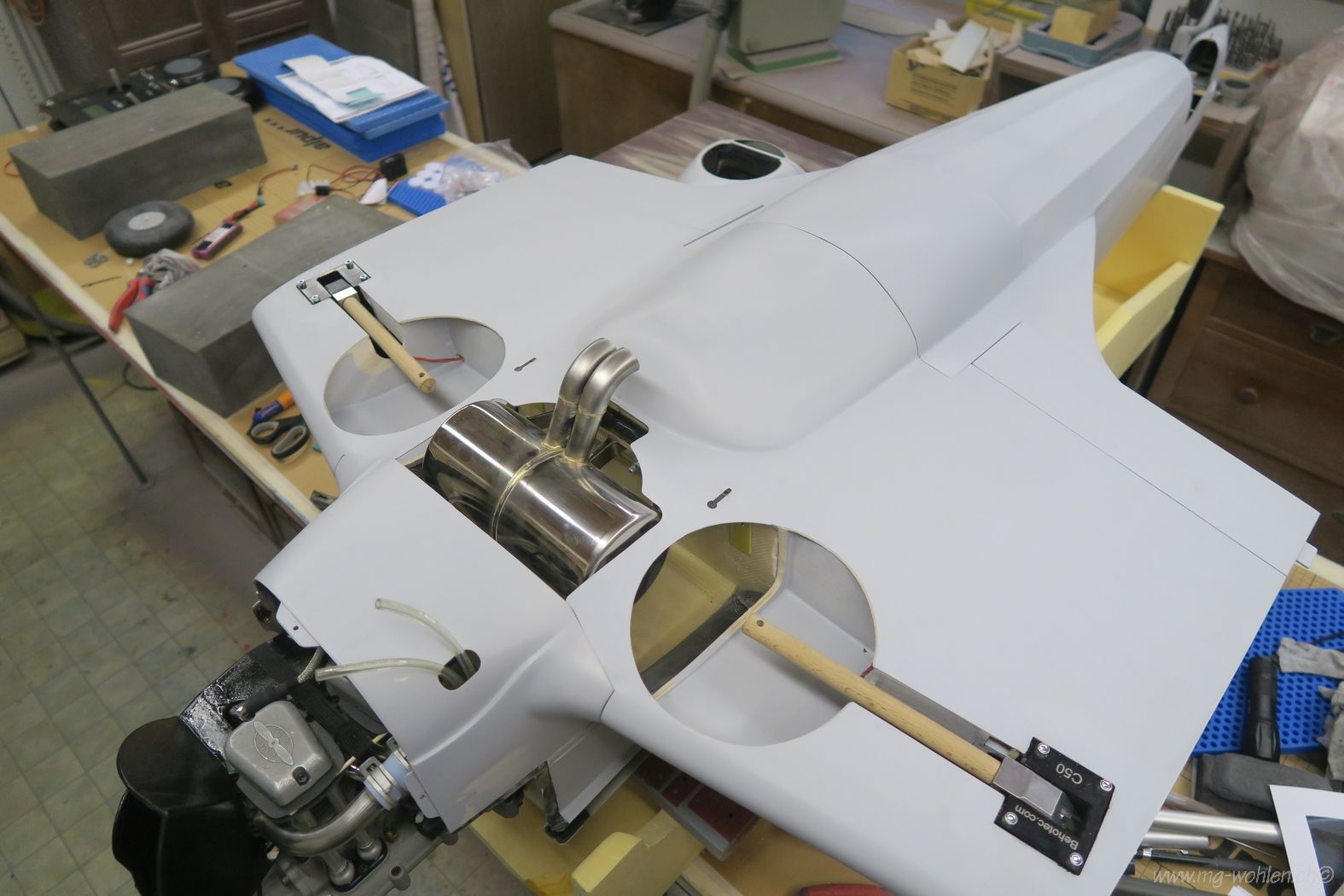

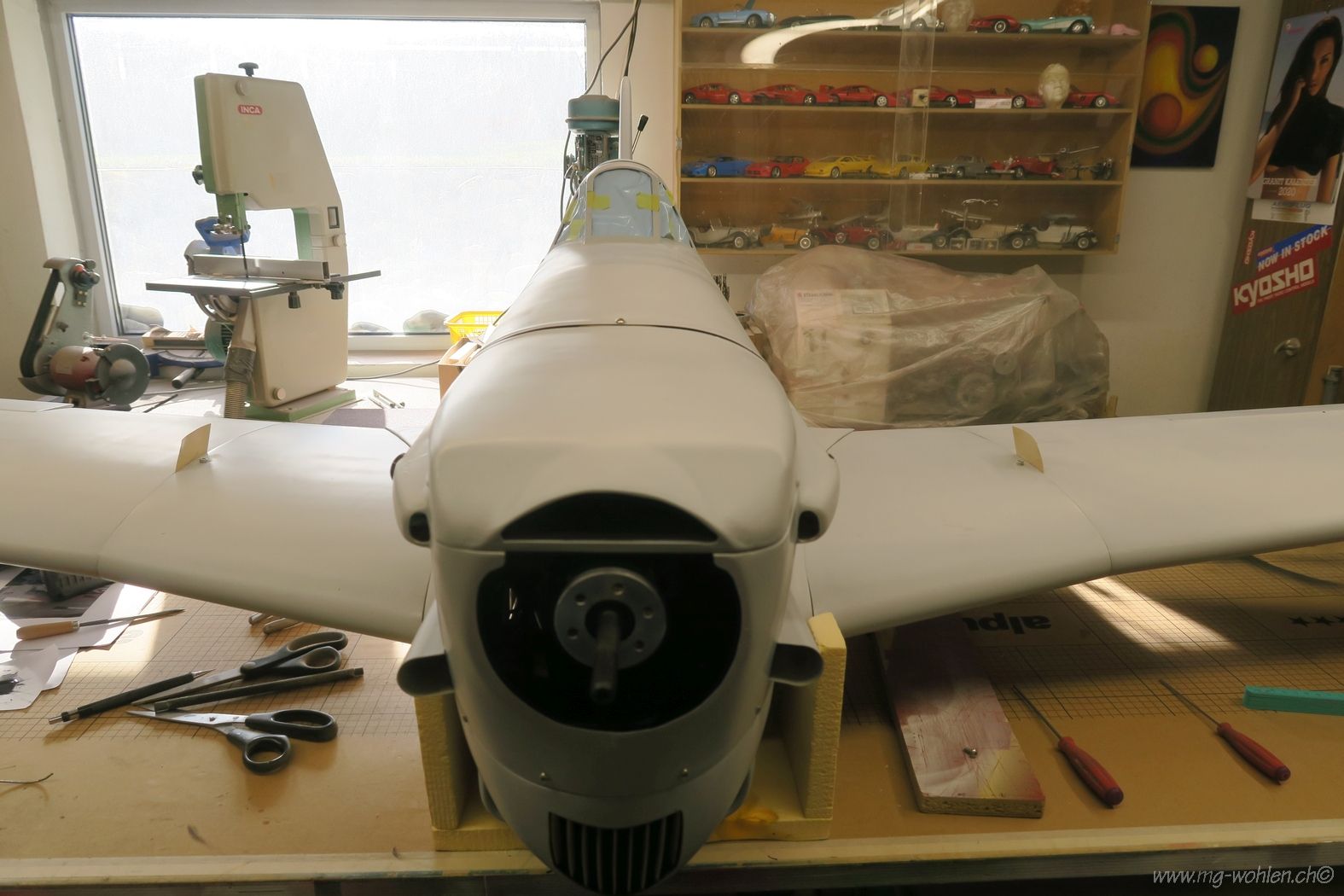

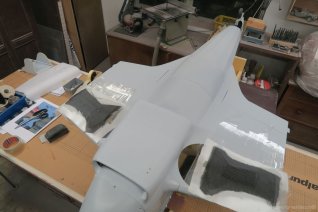

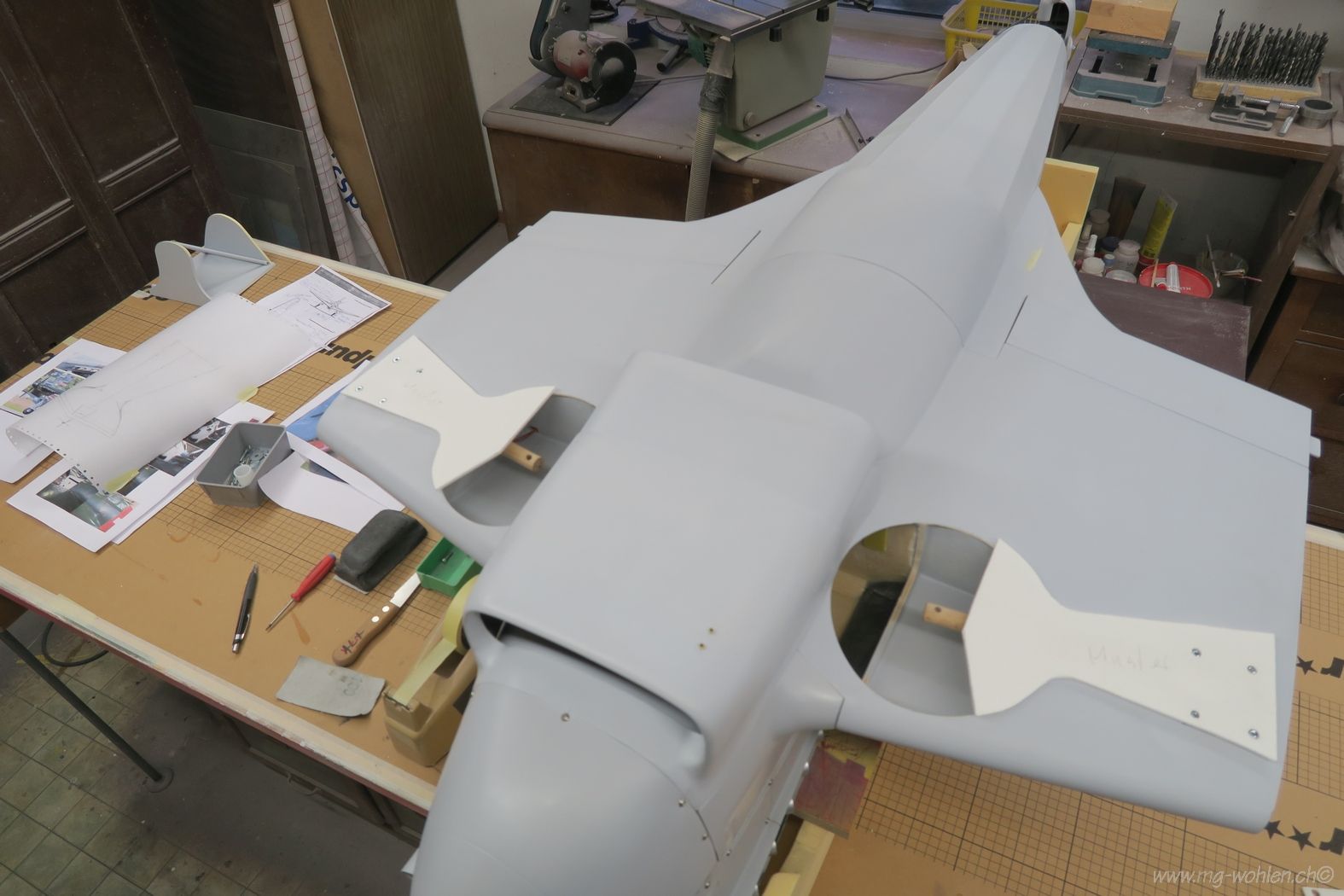

Flügelmittelstück angepasst und mal draufgelegt - passt, aber mehr würde da vom Platz her nicht gehen

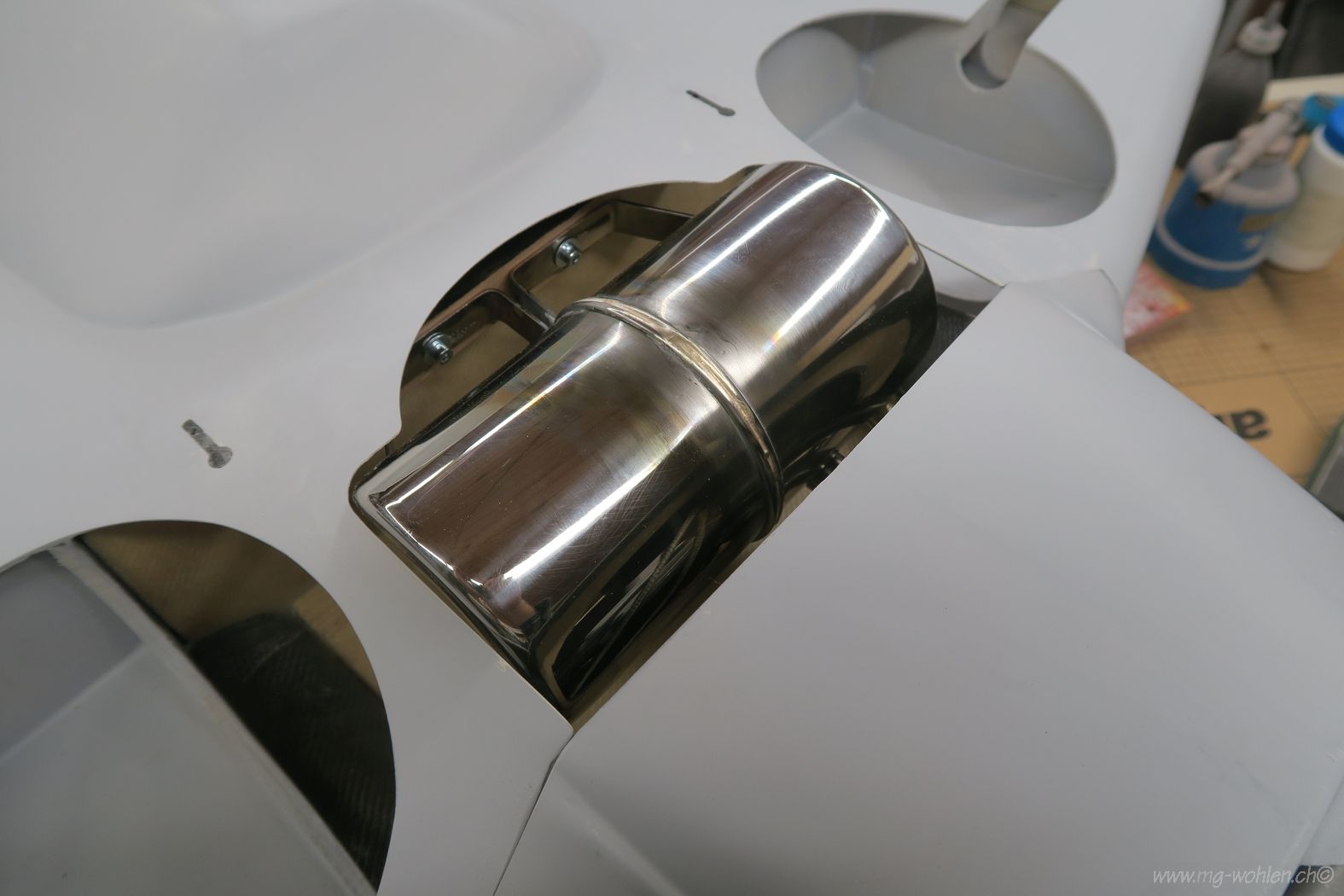

Was da reinkommt muss auch wieder raus, aus zwei Auspuffrohren soll er röhren
Ein geiles Konfektteil von Hugo

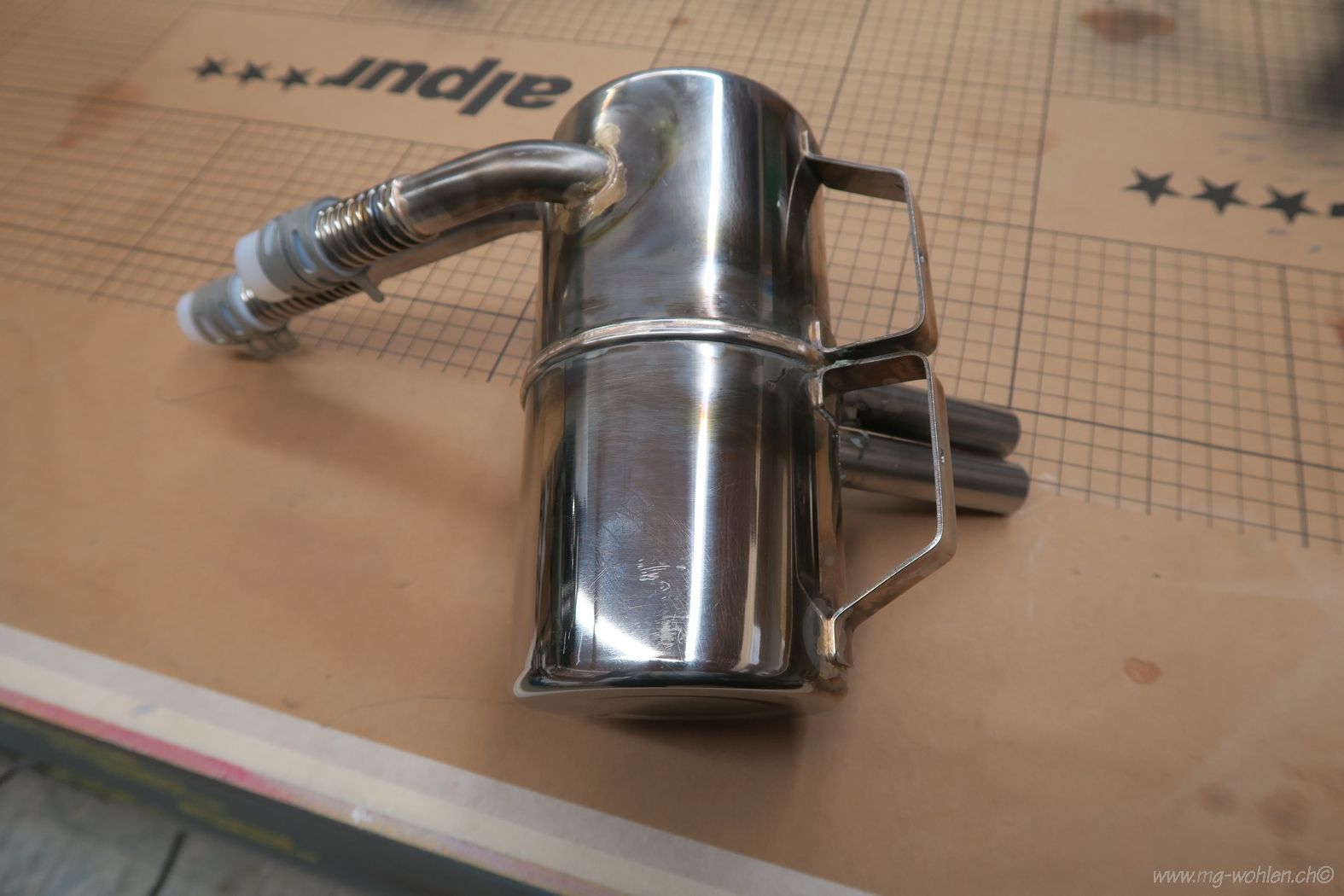

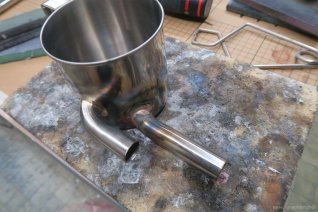

Noch zwei Bögen, welche den Abgasen die Richtung zeigen

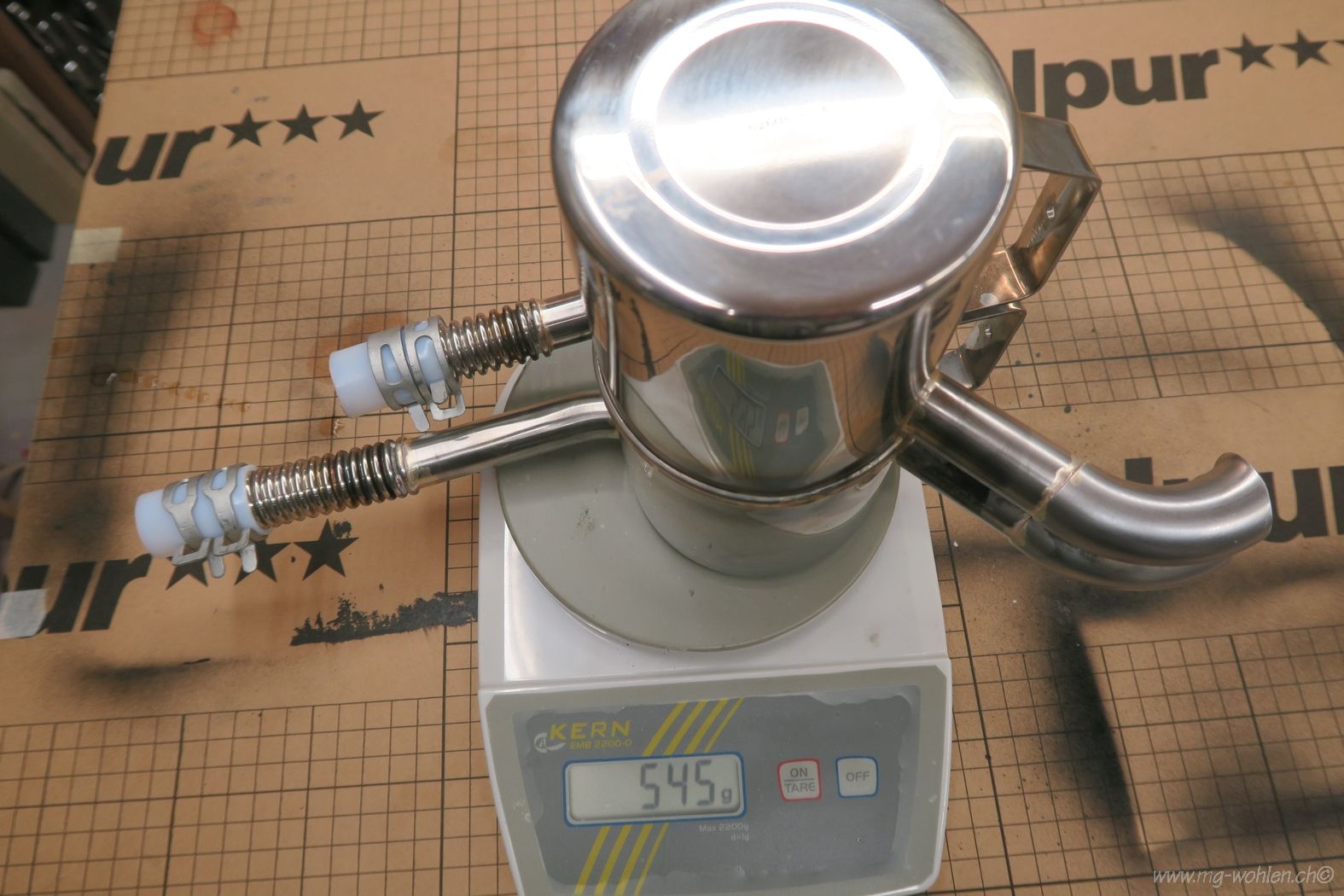

Gewagtes Spiel mit der Waage- Warbirds sind halt von Haus aus keine Leichtgewichte
Die beiden Alphorntrichter scheinen die elegante Linie im Rumpfbug zu stören
Nur keine Bange, so schaut das am Schluss aus - die Rohre sind unter Dach und Fach

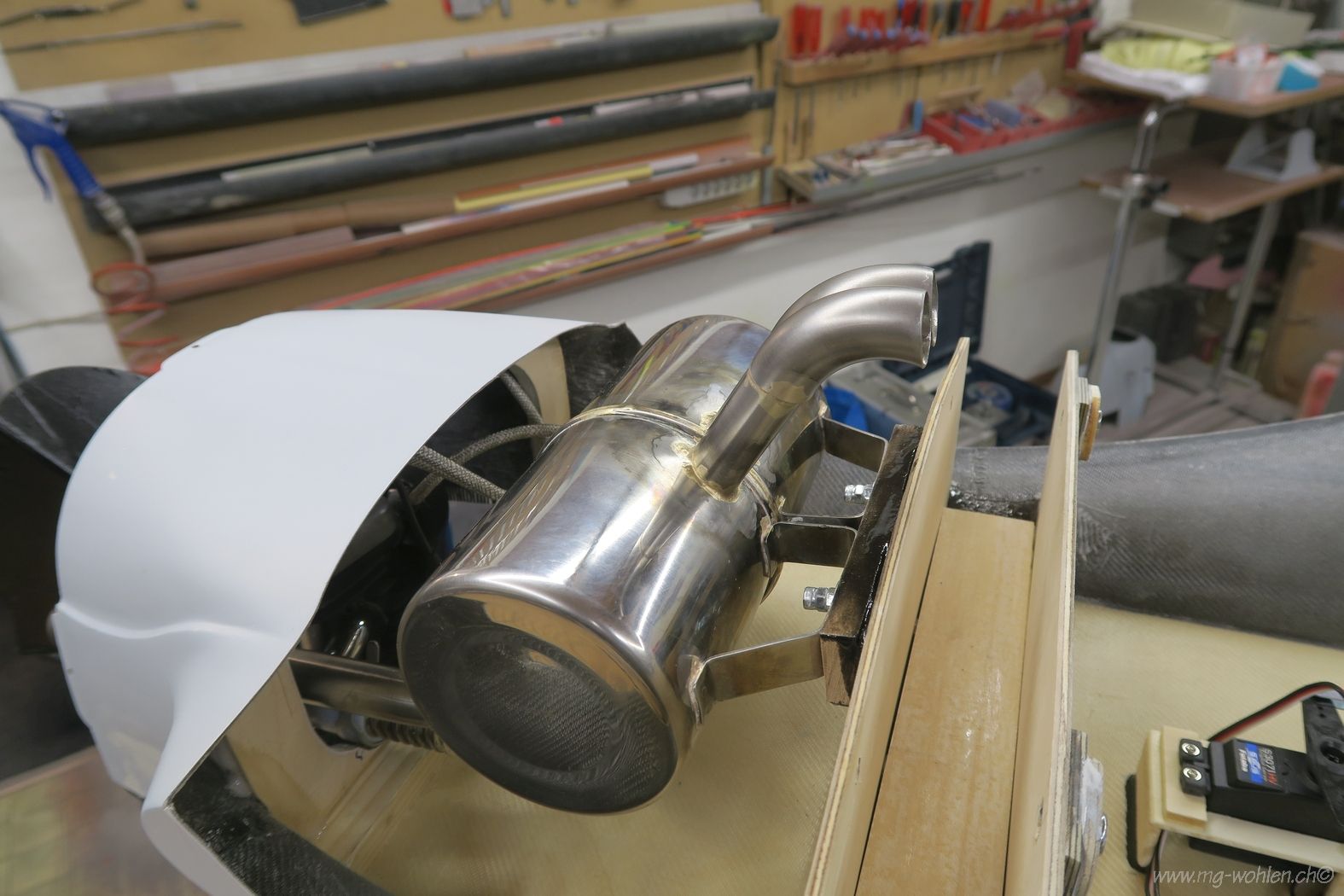

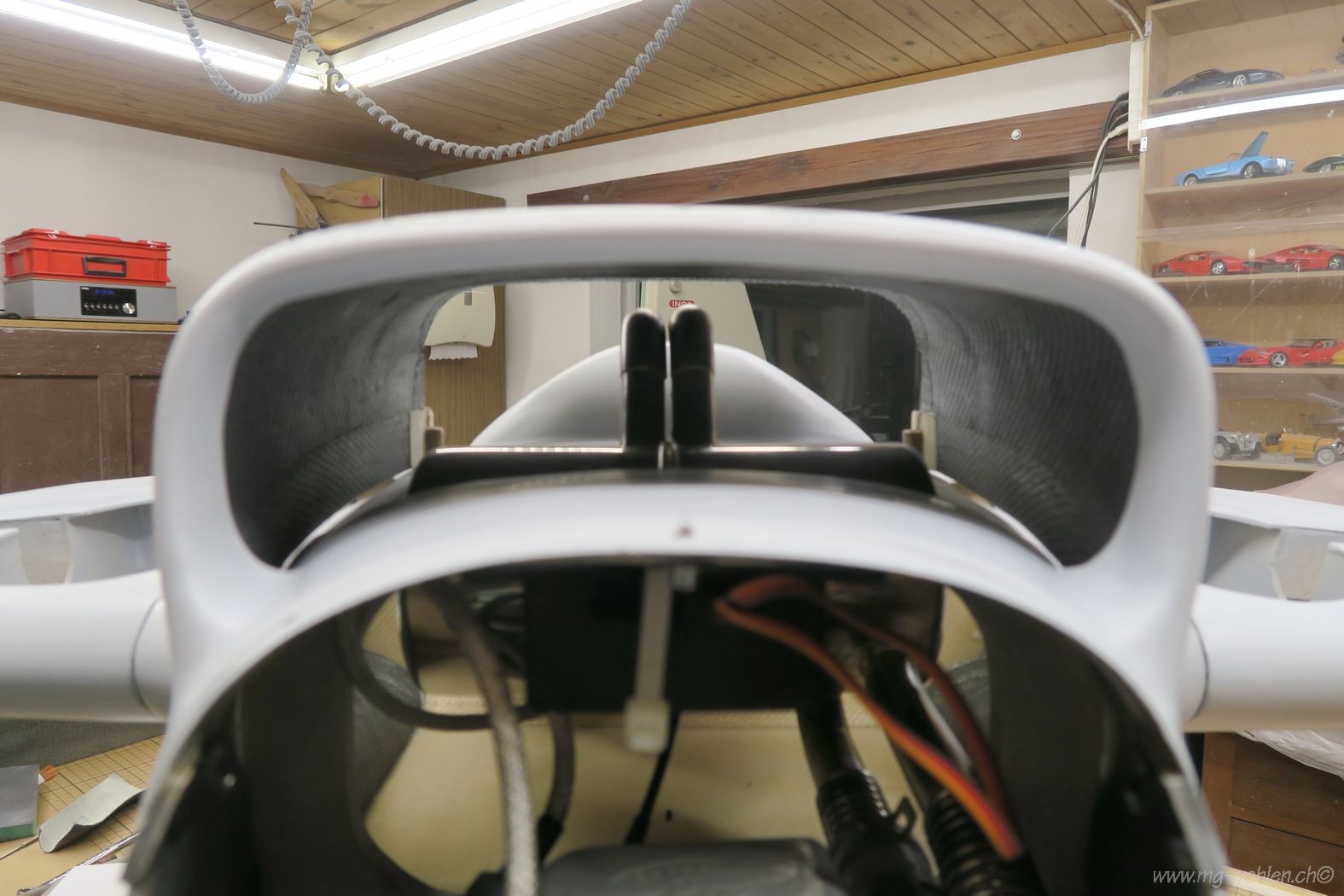

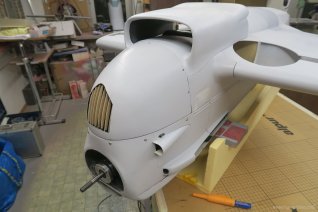

Blick durch den Kühler, die Alphörnchen wirken fast schon mickrig

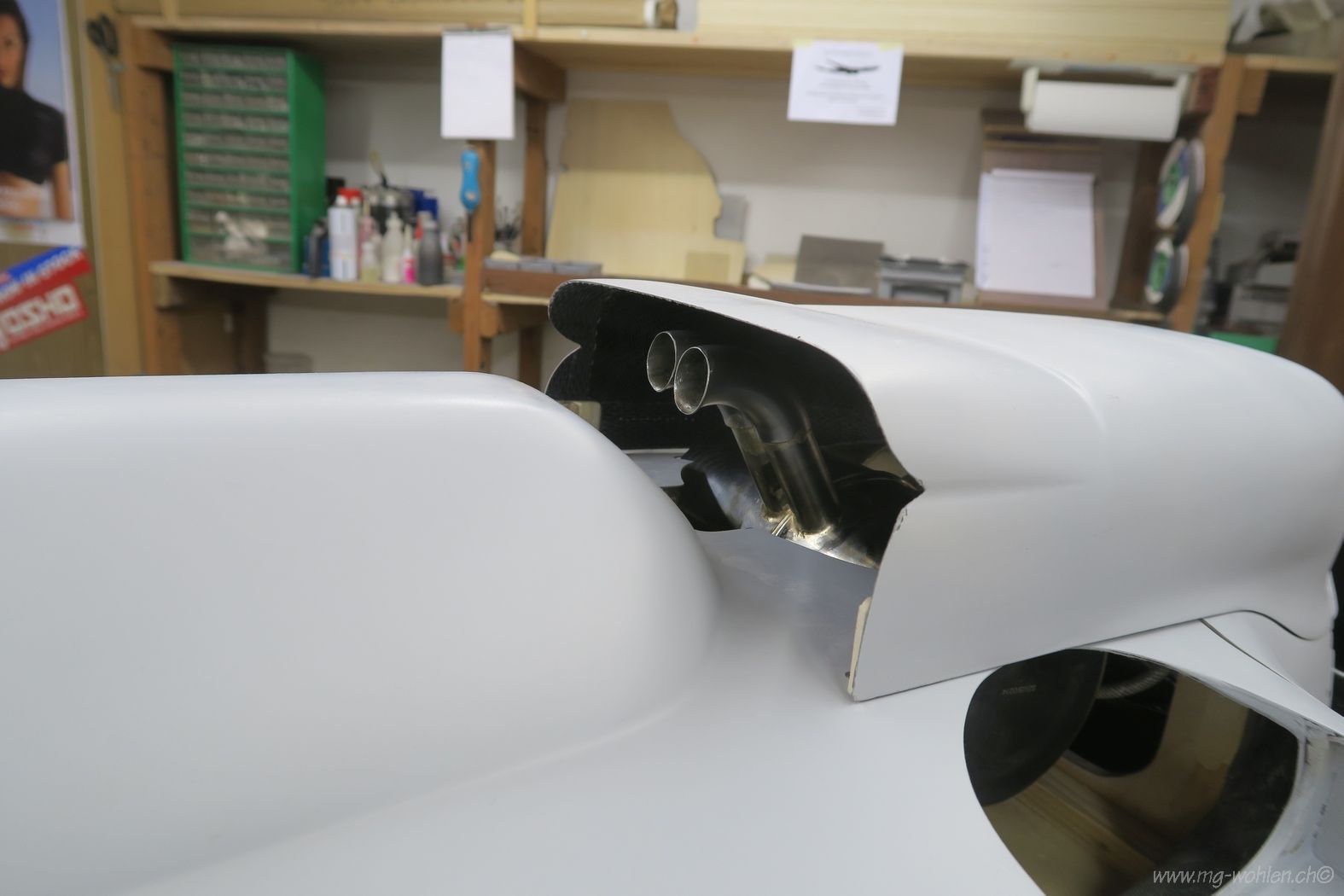

Alles dran, alles drin - perfekt versteckt

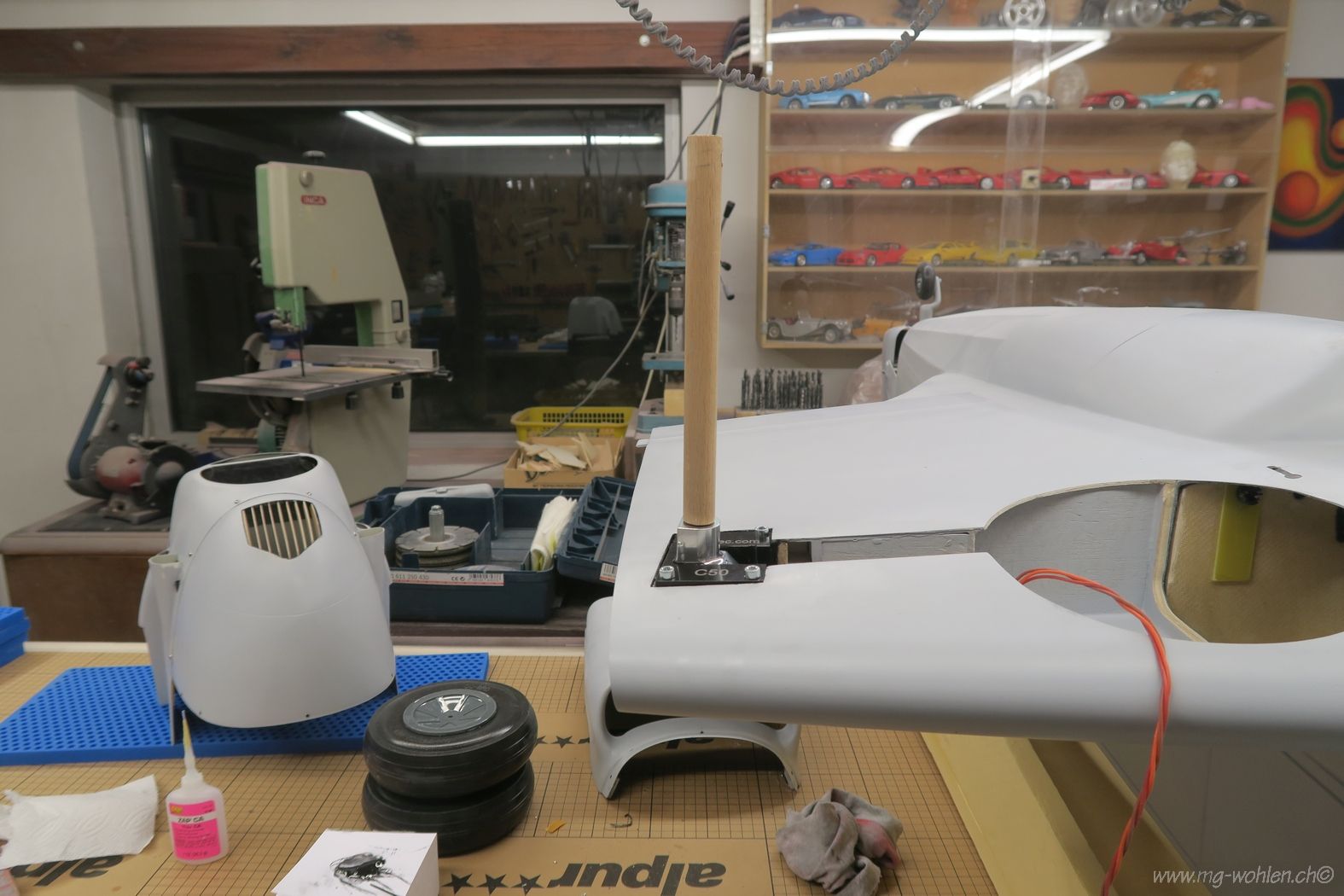

Damit die grossen Räder reinpassen muss der Radschacht muss etwas vergrössert werden
Erste Einpassungsversuche, noch steht das Rad am FW-Schacht an

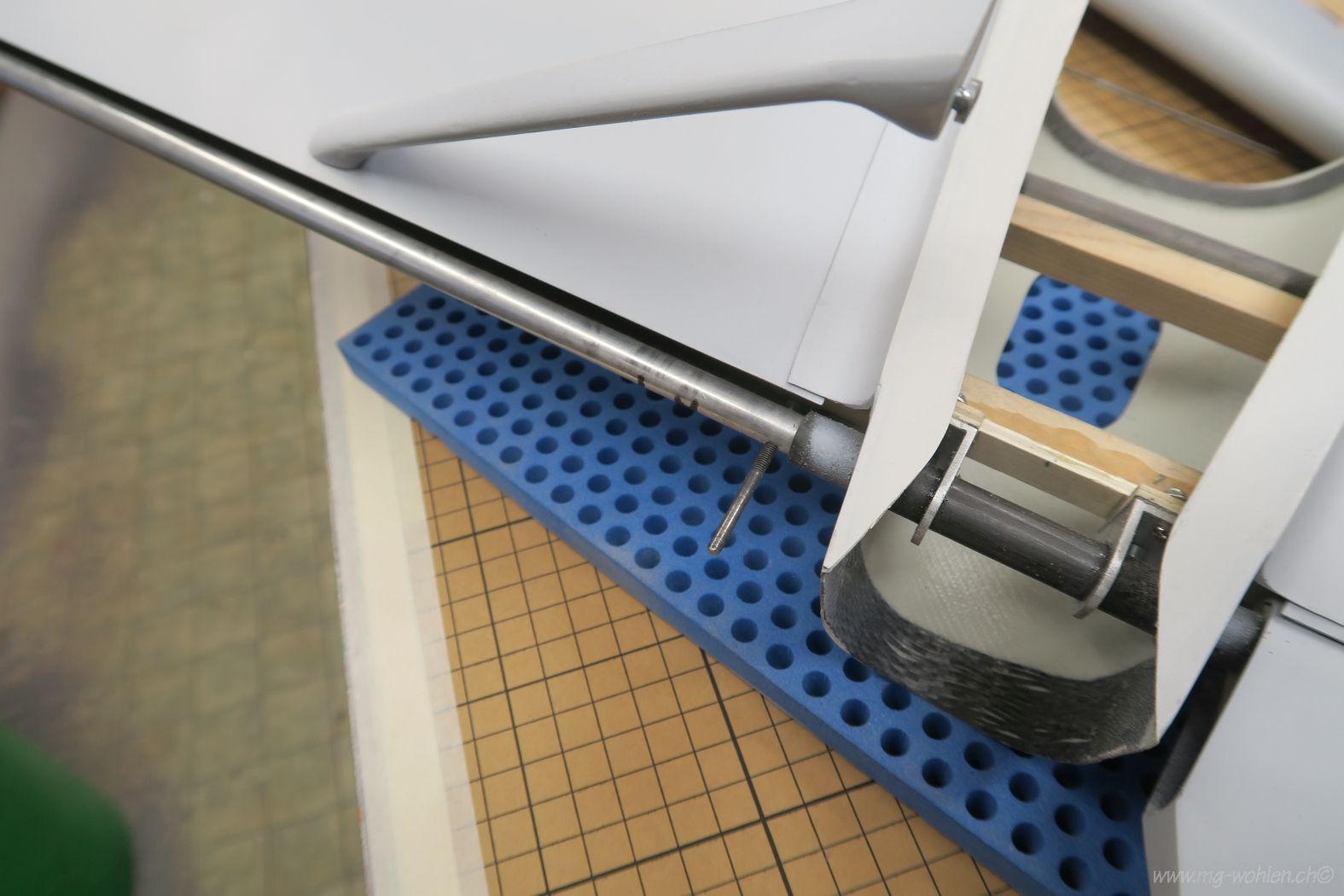

Die Mechanik muss etwas angehoben werden
Nun nochmals probieren

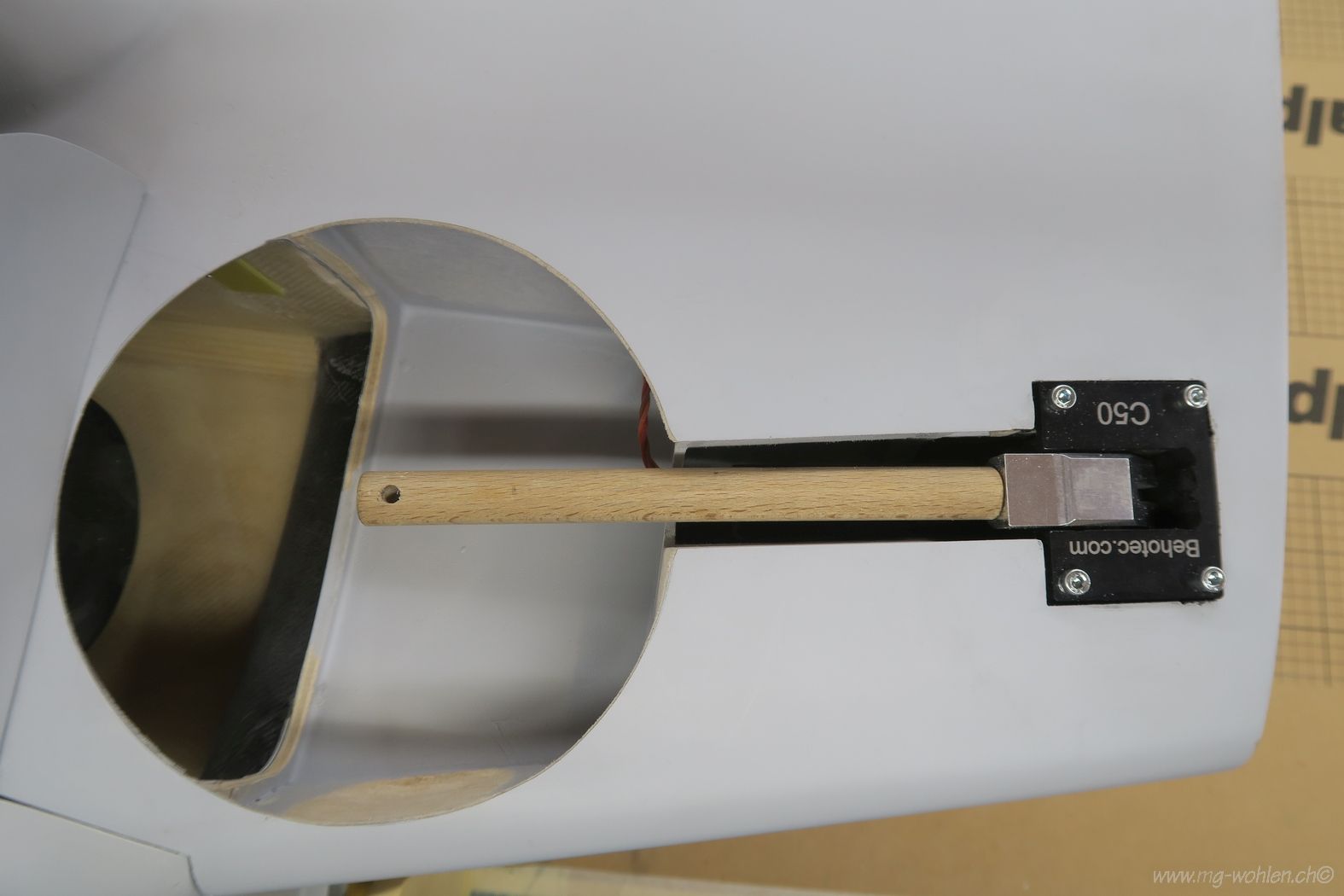

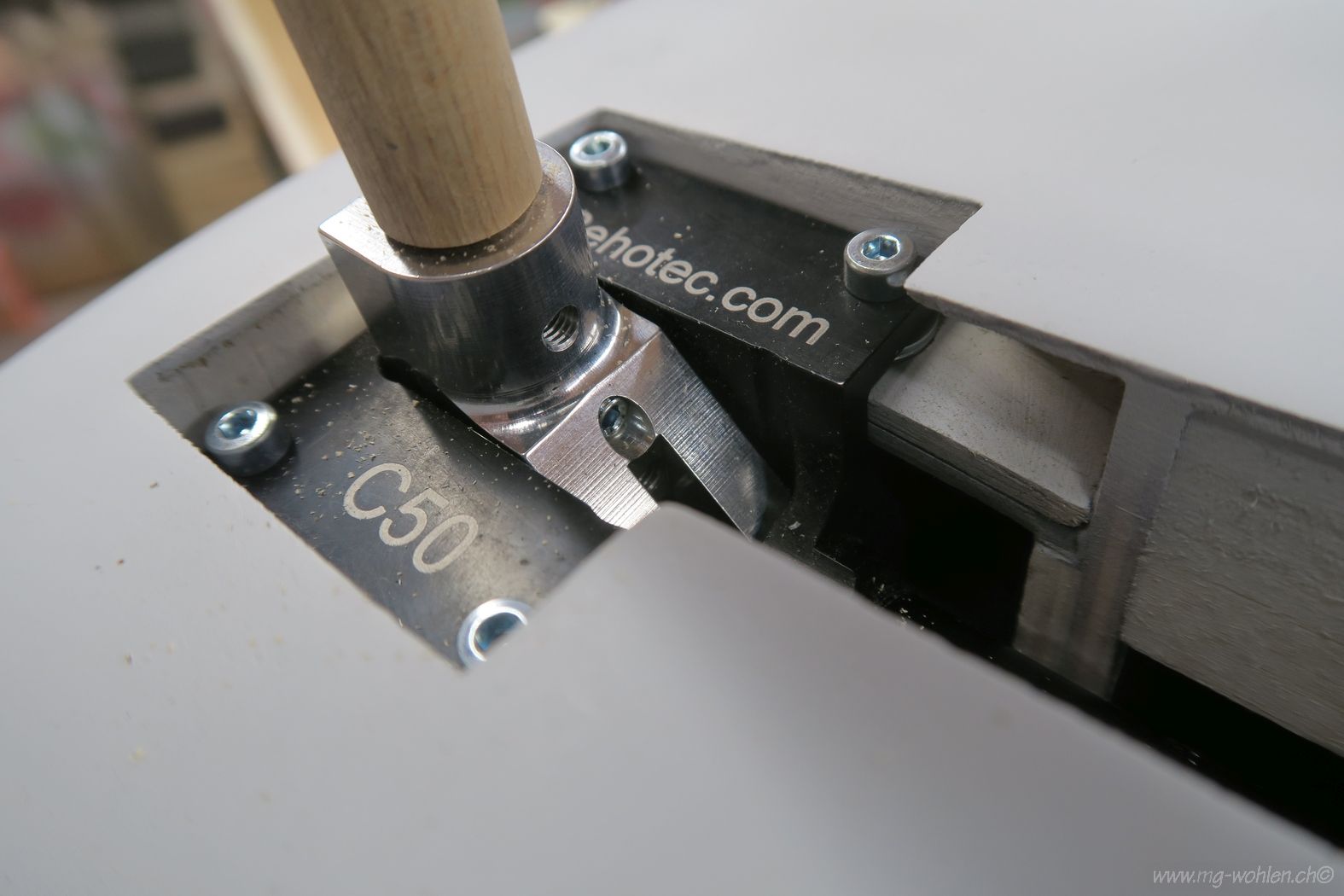

Die FW Beine stehen senkrecht zum Boden, deshalb musste bei Behotec eine Drehmechanik von 85° gekauft werden
Richtig froh ist hier nich niemand, der Drehwinkel sollte wegen der Flügel-V_Form eigentlich nur 82° betragen, nun verlieren wir Einbauhöhe

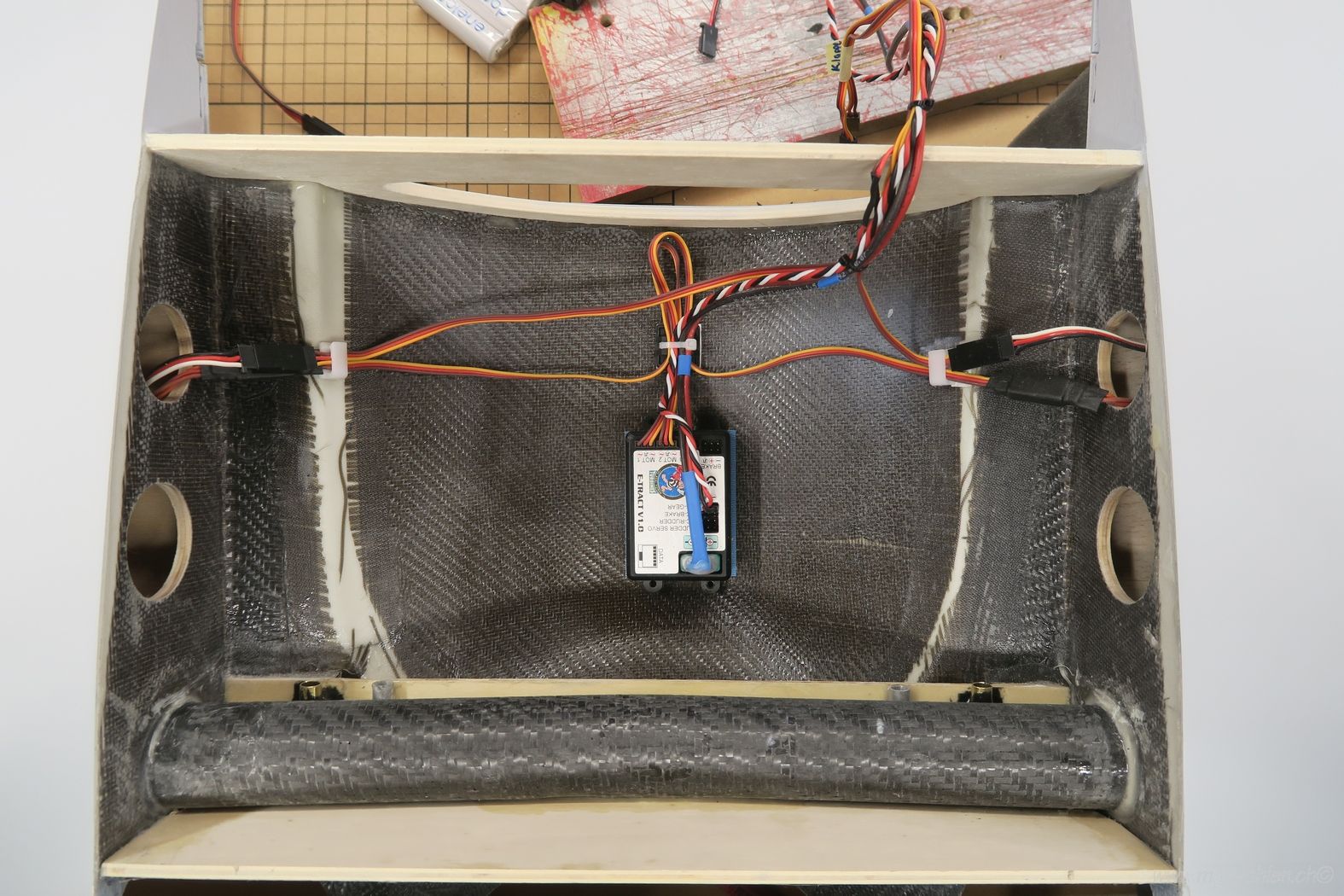

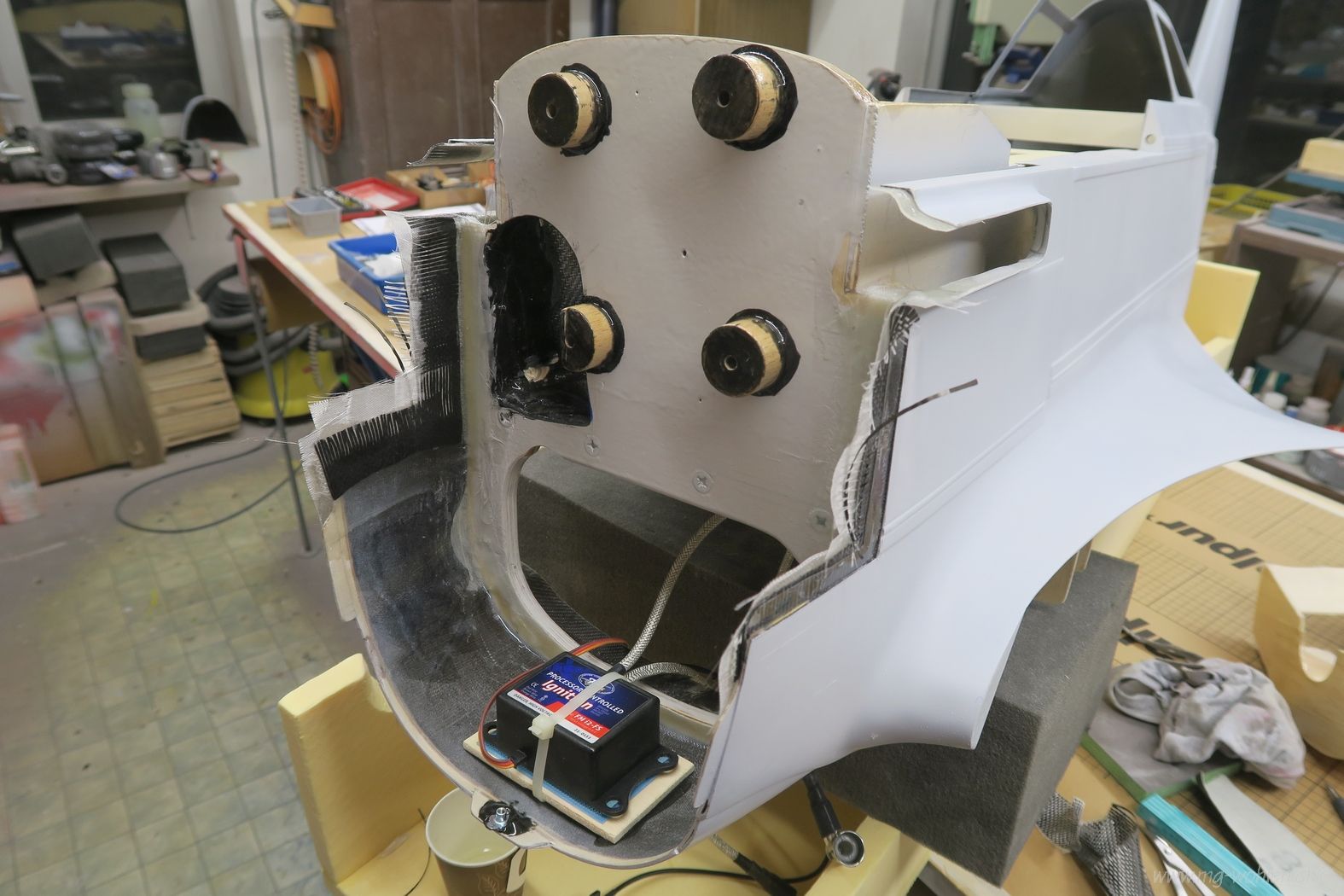

Flucht in die FW-Elektronikabteilung. Diese wird beim Flügelmittelstück in die Wanne montiert
Gemäss Anleitung wichtig scheint die saubere Montage der Kurbelgehäuseentlüftung zu sein. Vor allem dürfen die Schläuche nicht am Auspuff schmelzen, sonst geht es an die Leistung
Sauber verlegte Entlüftungsschläuche
Auspuffattrappen Ingredenzien für zwei permacoole 12 Zylinder Flammrohrbänke

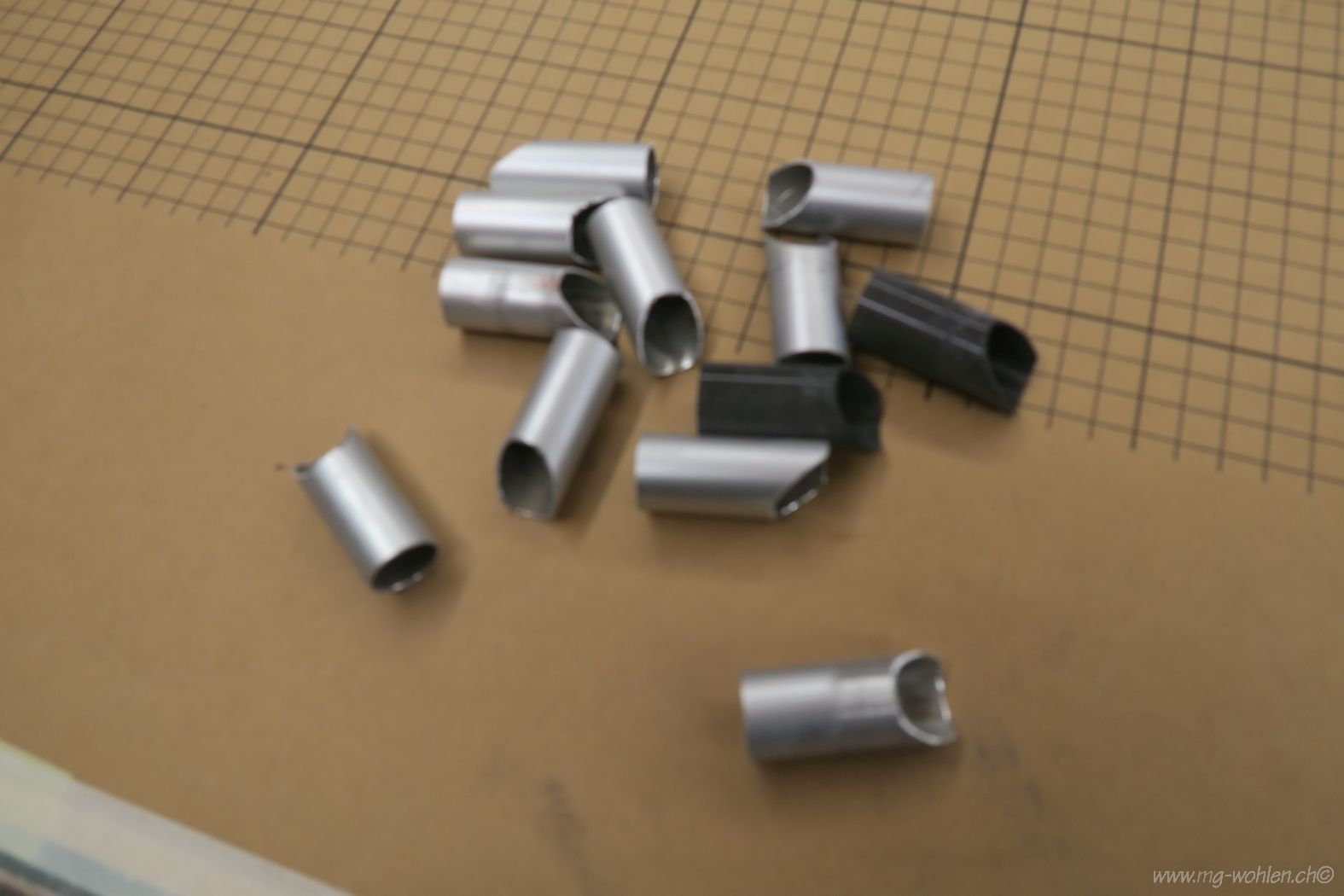

Rohre zugeschnitten

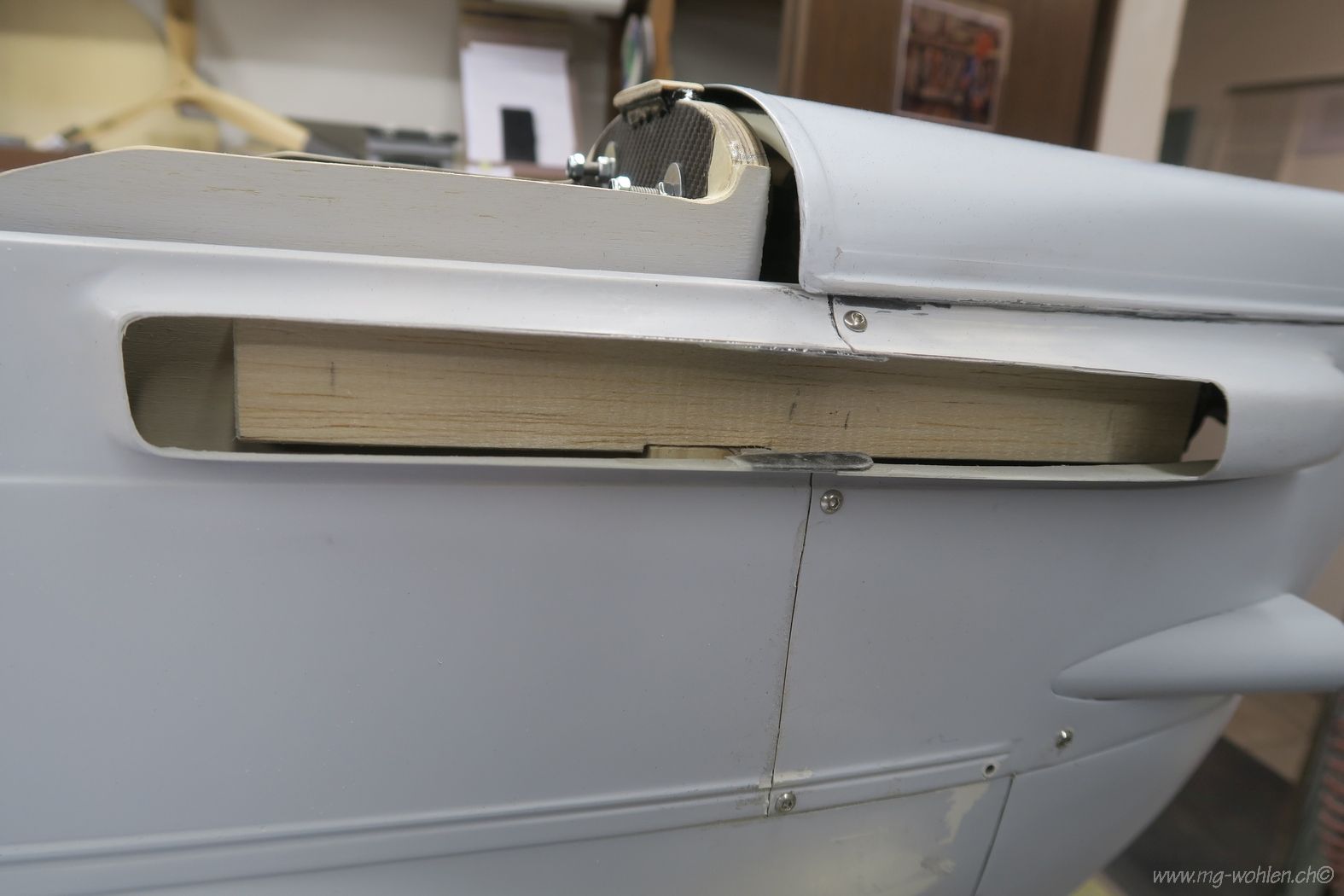

Bank aus Balsa eingepasst

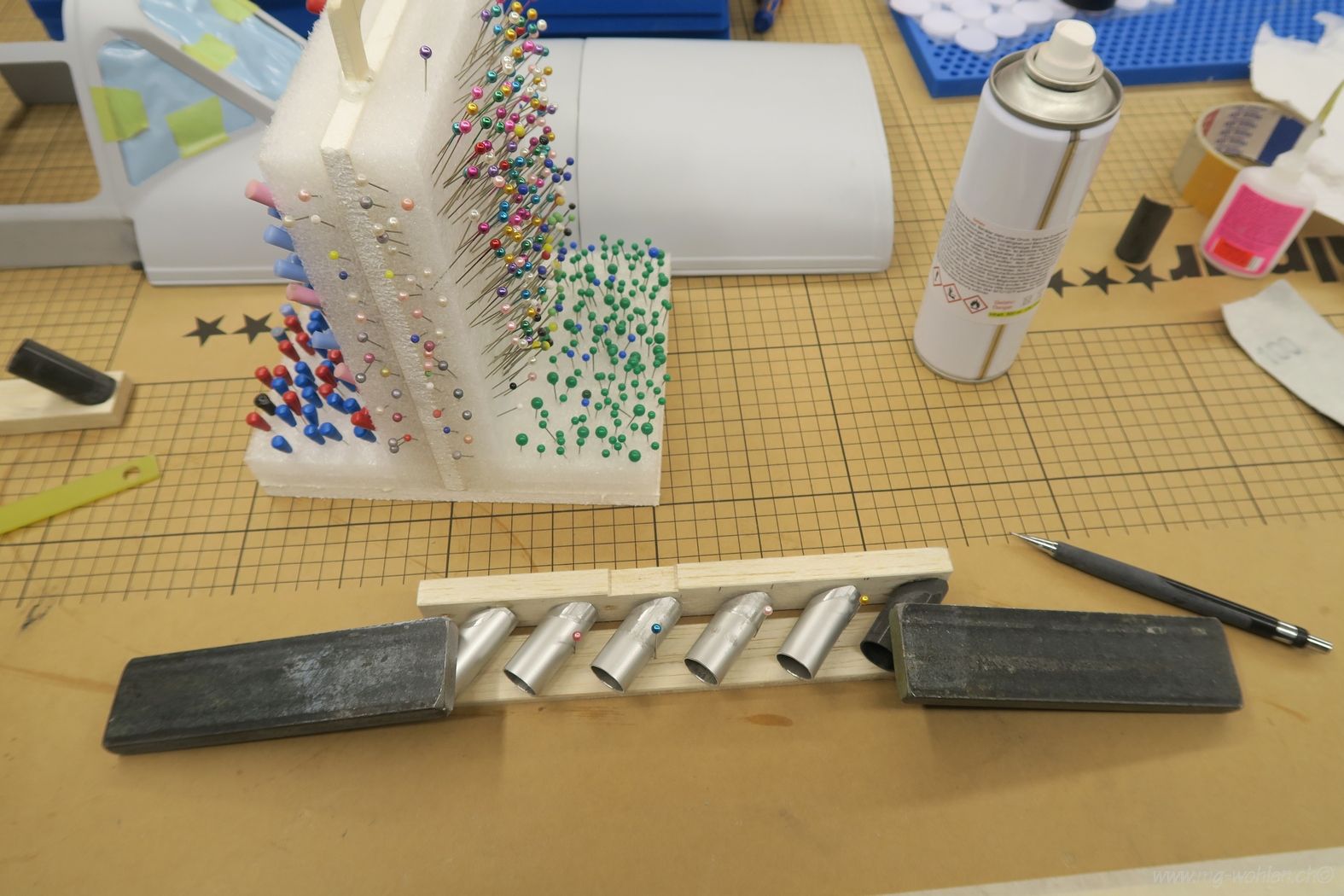

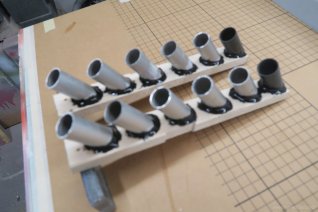

Rohre ausrichten und mit Sekundenleim vorfixieren
Rohre mit 2-K aufgeleimt
Bank provisorisch montiert

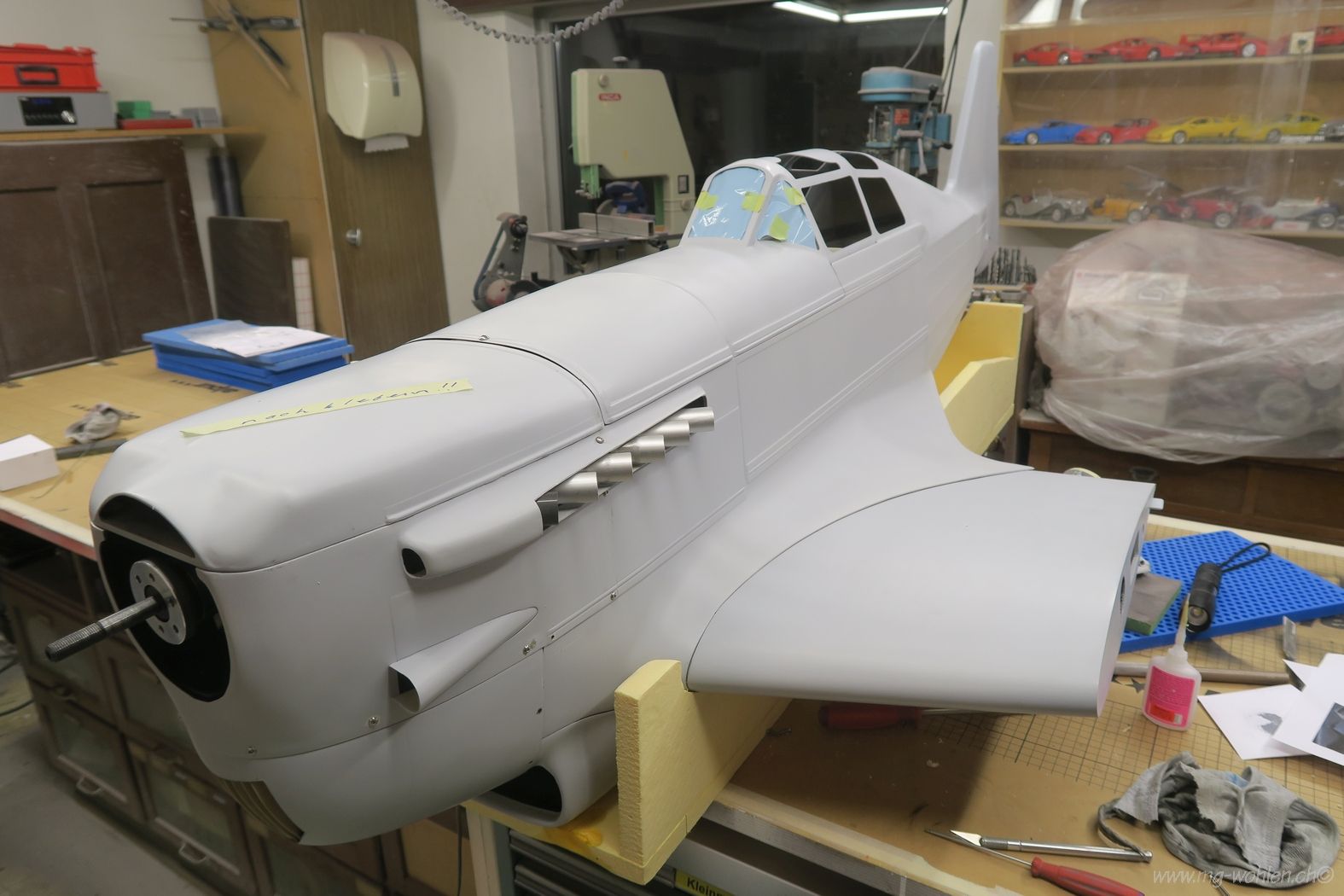

So schaut das aus
Das wird ein Semiscalemodell, die Flügelbefestigung erfolgt mit einer M4 Schraube, die an der Flügeloberseite in eine Lasche fixiert. Hier die Aussparung

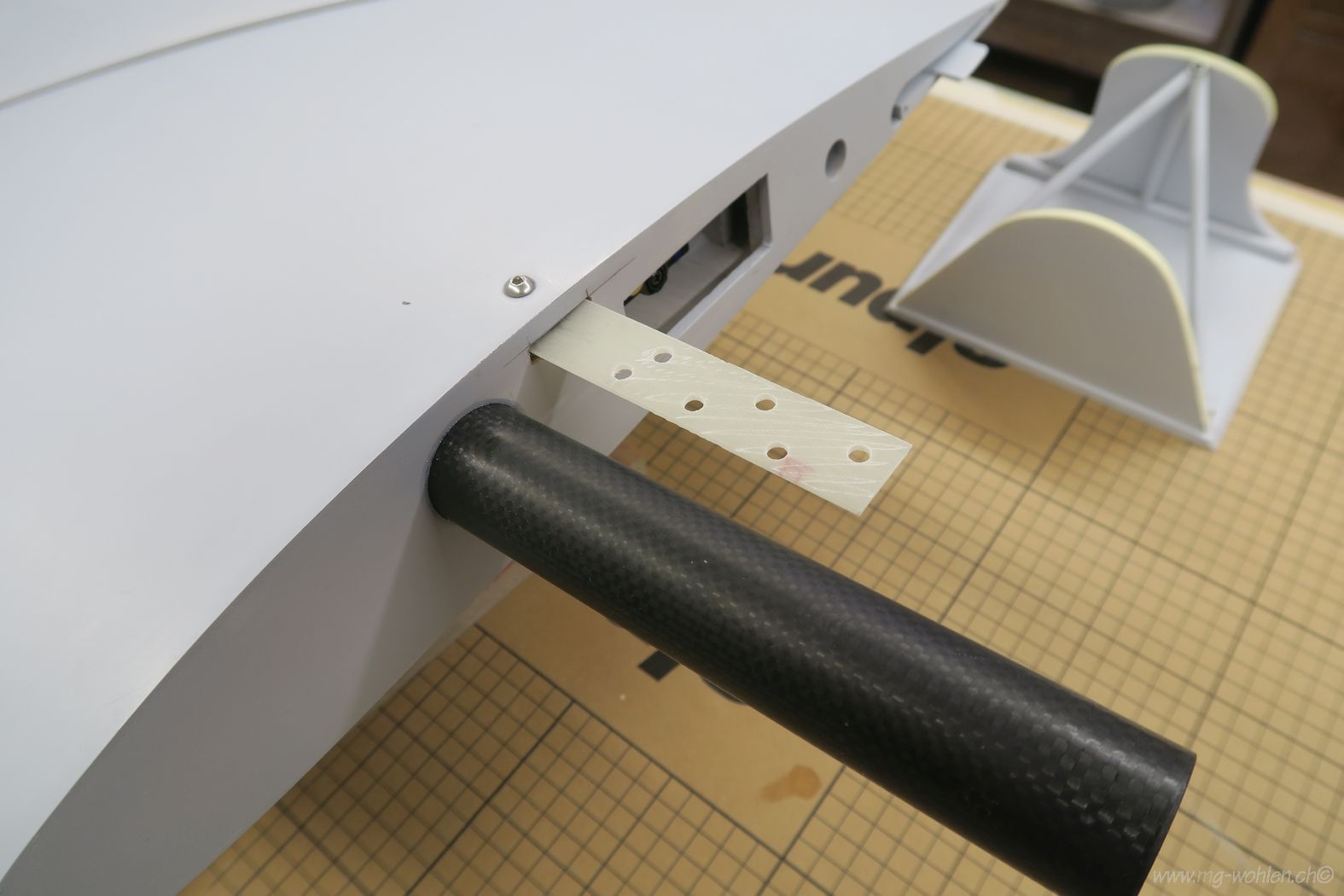

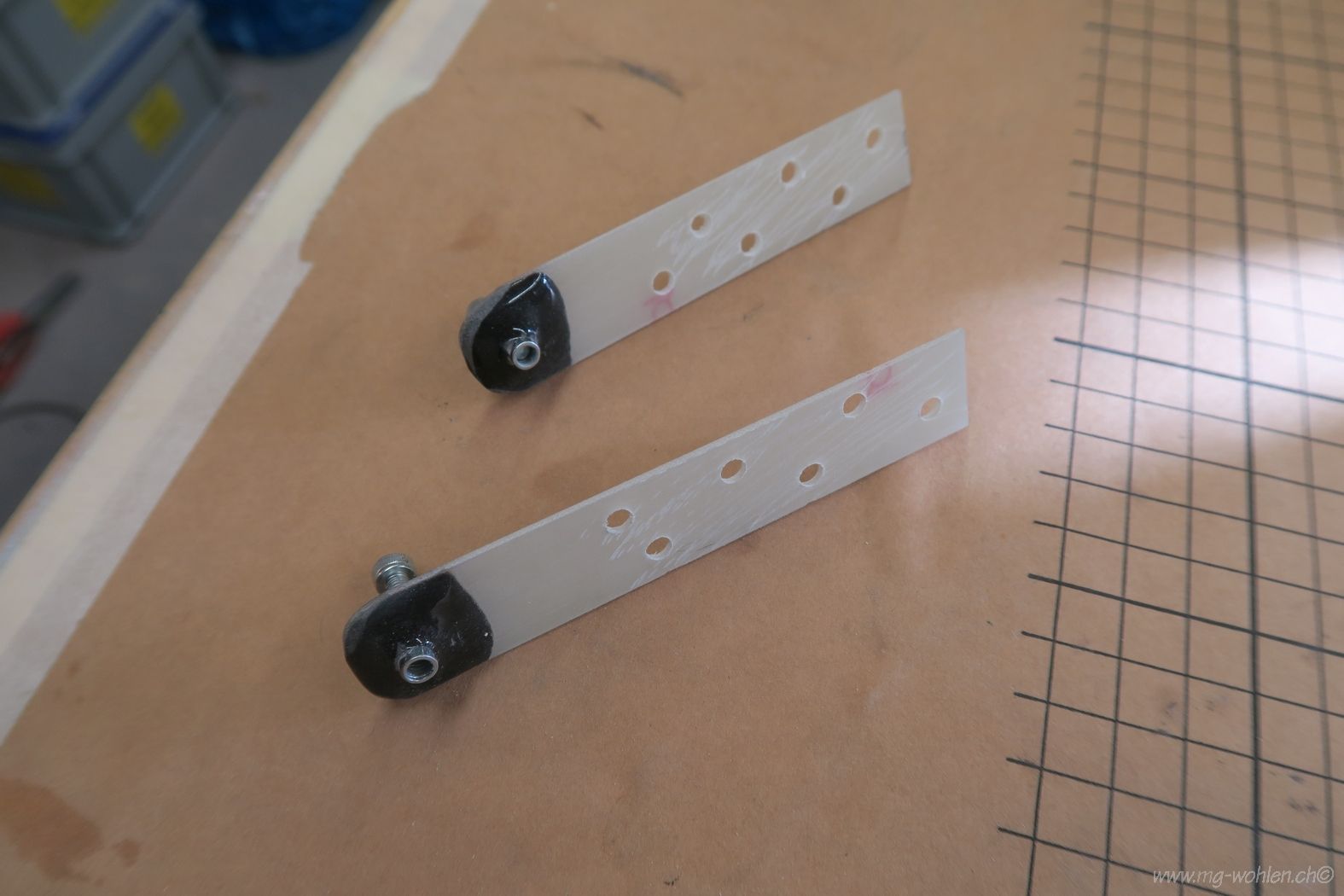

Die Lasche mit M4 Gewindehülse wird in der Mitte getrennt

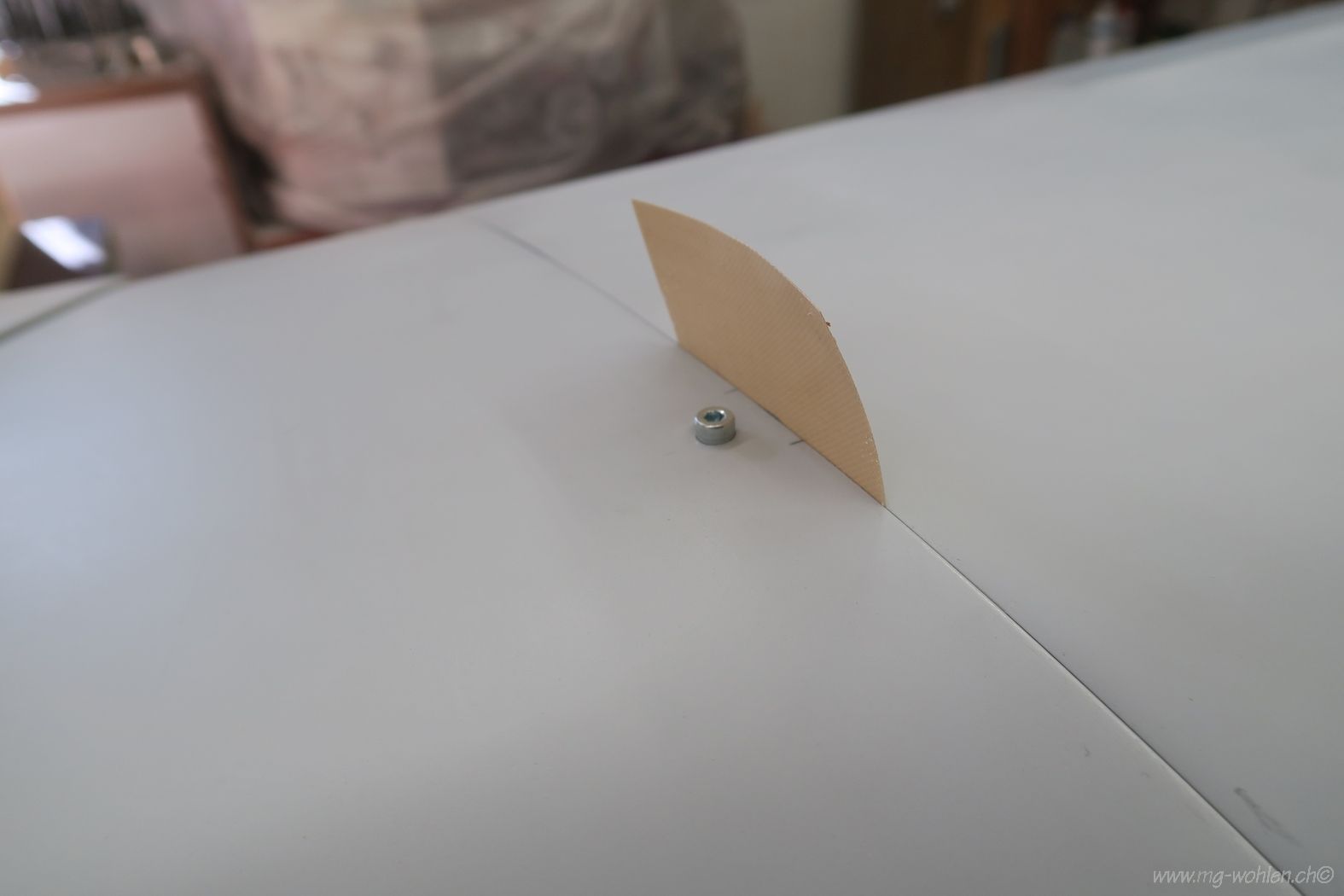

Die Laschen werden in den Flügel-Aussenteil geharzt
Zuerst werden sie aber angepasst
Passt

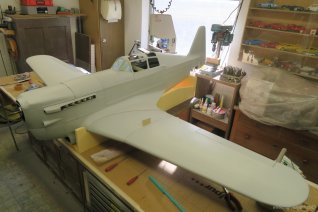

Passt und mal den Flieger zusammenstecken motiviert
Ist halt schon ein geiler Ofen
Finito, Laschen eingeharzt.
Beim EZFW ist noch etwas Hirnschmalz gefragt. Die Fahrwerksbeine müssen zudem nach dem genauen Einpassen und Ausmessen noch bestellt werden

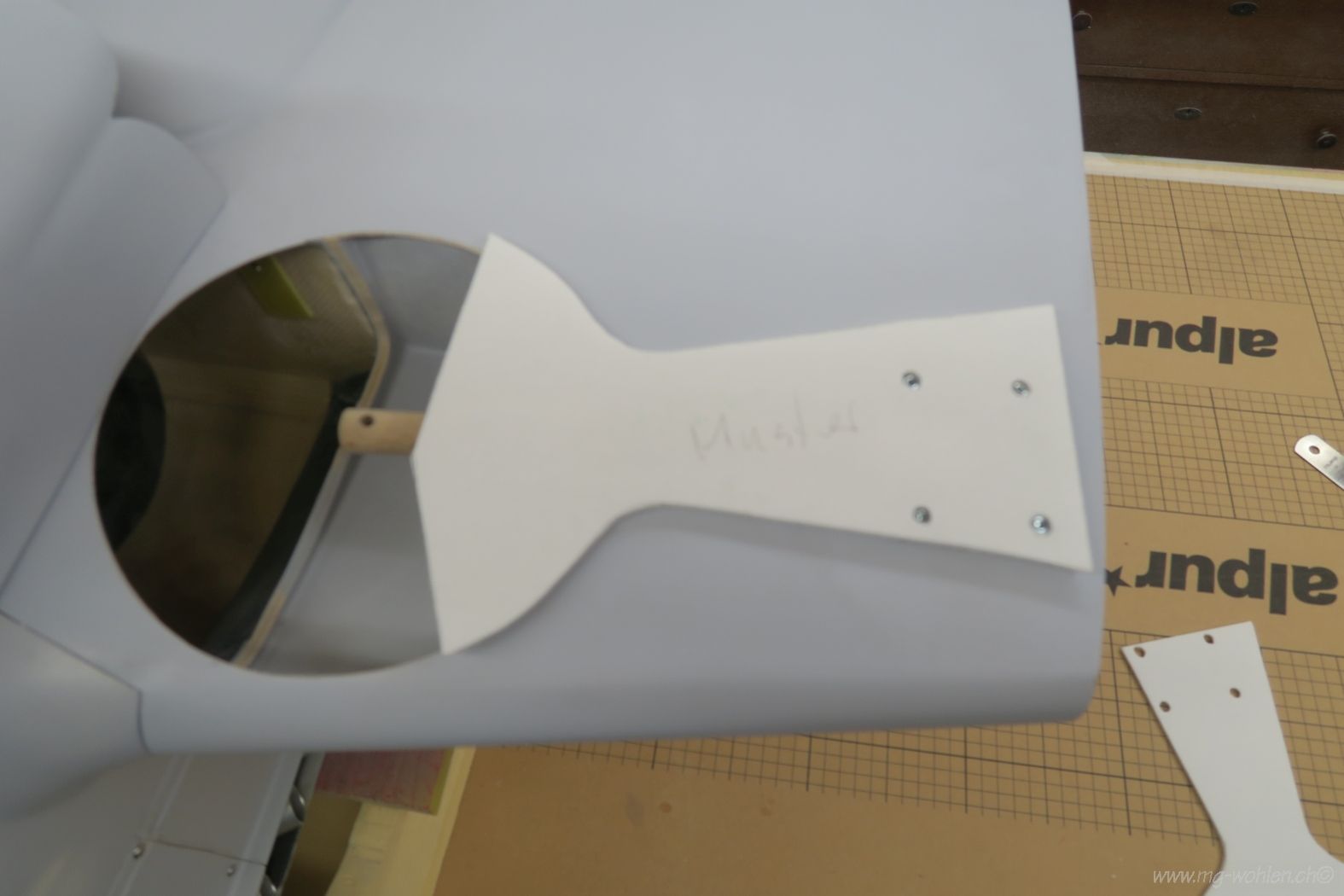

Die Fahrwerksabdeckung muss noch gemacht werden

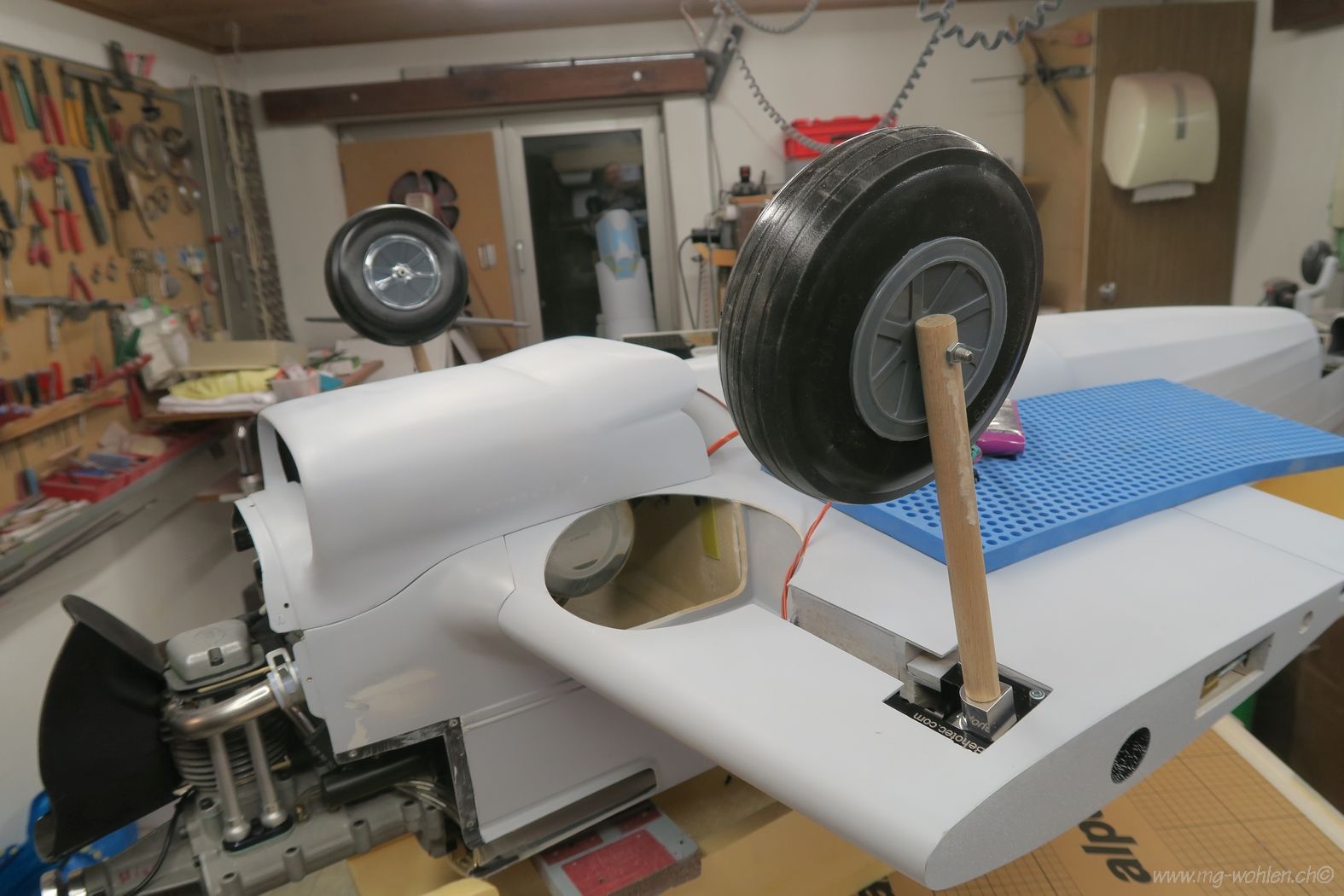

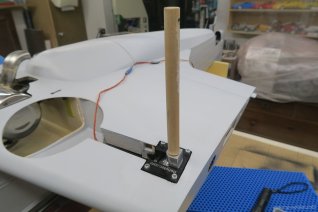

Ein Dummy auf das Dymmybein gibt einen ersten Eindruck
Etwa soviel ist abgedeckt, der Rest ist auch beim Original offen
Hugo ist ein Mann der Tat. Folien drüber und 2-K schon mal mischen

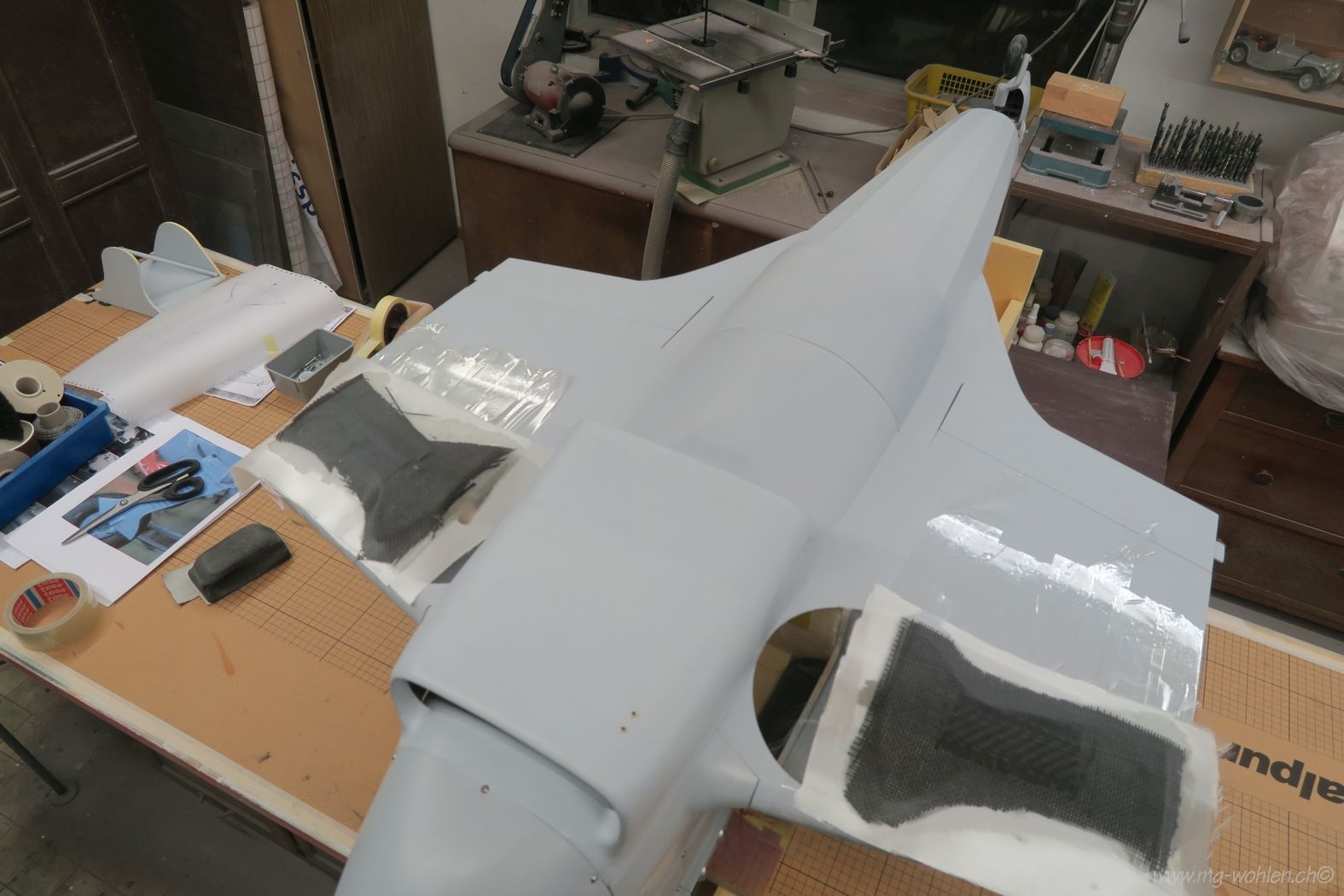

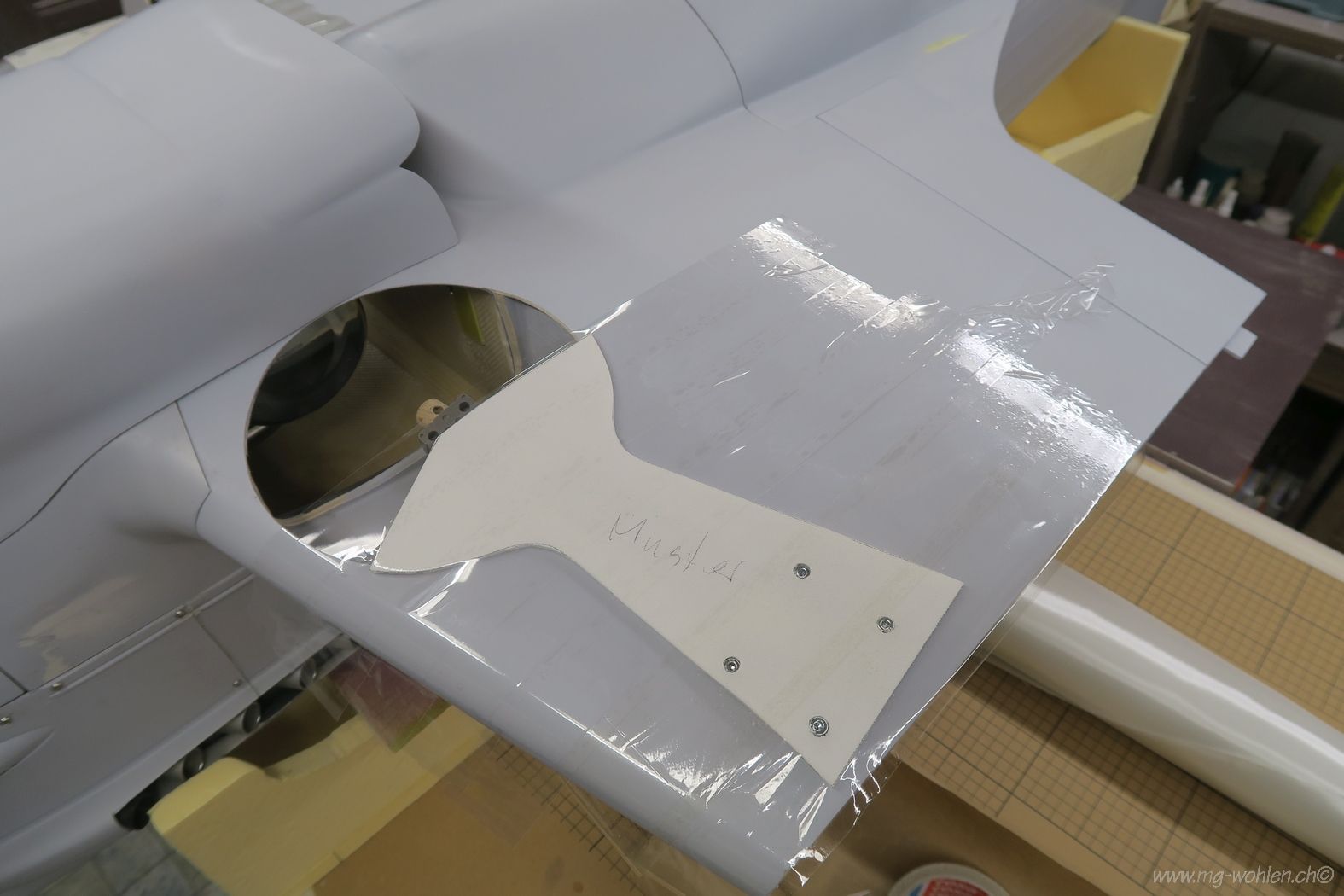

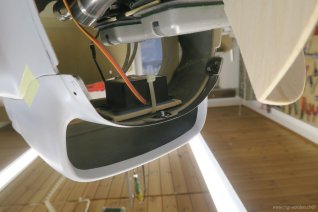

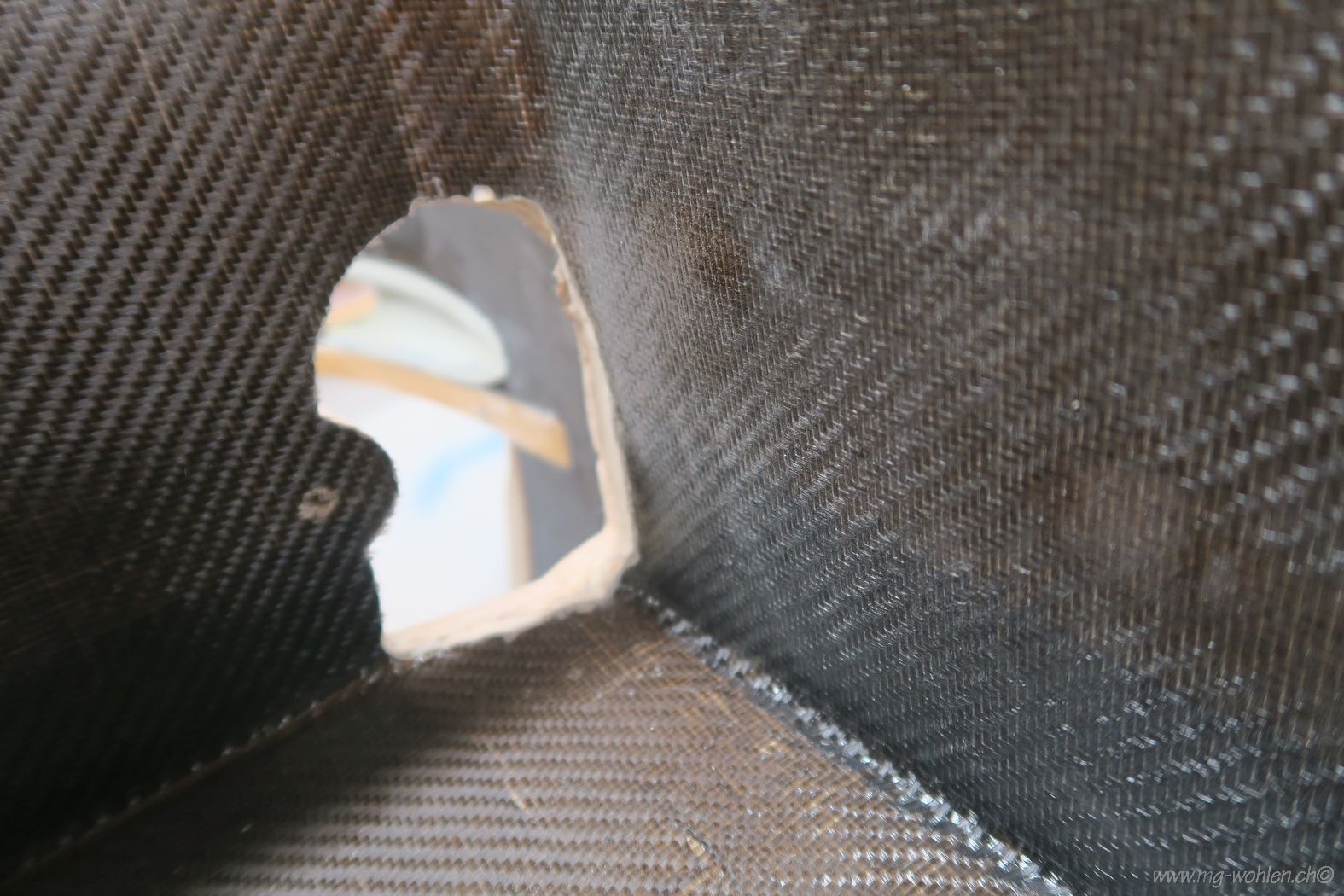

Mit Carbongewebe werden in situ die passgenauen FW-Abdeckungen laminiert
