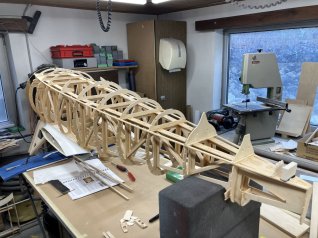

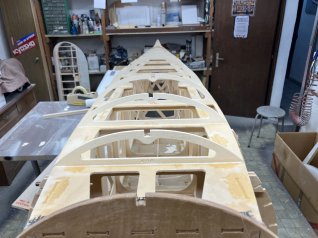

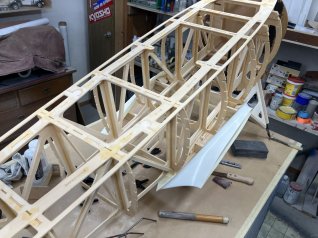

So kam der Rumpf bei mir an
Auf den Ersten Blick nicht schlecht
Einige Spantenteile mussten neu gemacht werden
Abgebrochene Spanten werden neu verklebt
PU kleber füllt Spalten
Viele kleine Risse sind nachzukleben
Nach gründlicher Kontrolle wurde alles nachgeklebt

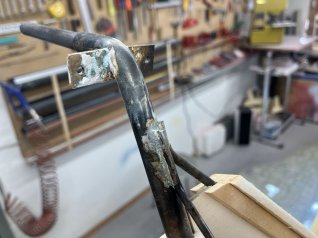

Diese Lötstellen müssen gereinigt werden
Auch die Lötstellen werden genau angeschaut
Jetzt sind alle Klebestellen kontrolliert und nachgeklebt

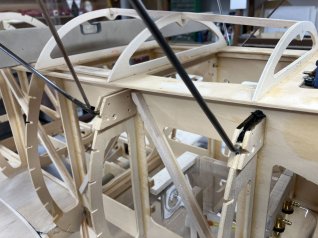

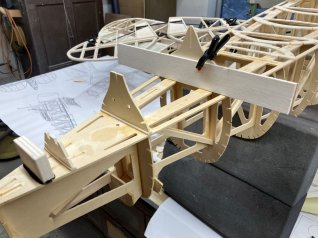

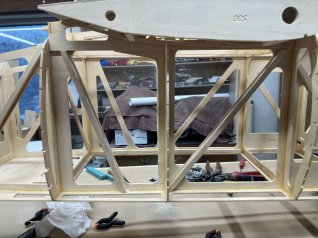

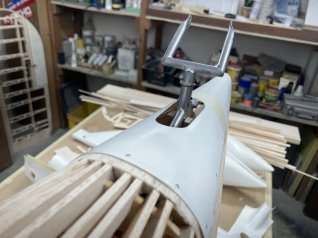

Aus der Erfahrung vom ersten Waco muss hier abgestützt werden
Die CFK schnur nützt zwar nichts aber sie ist schon da

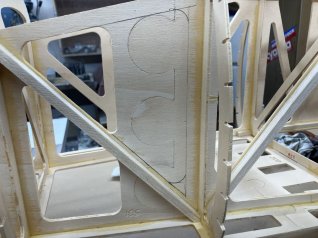

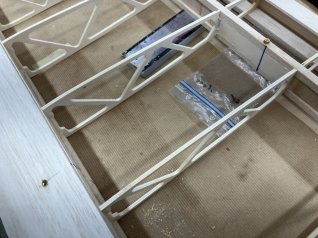

Hier wird erleichtert
Und wieder sind ein paar Gramm weniger

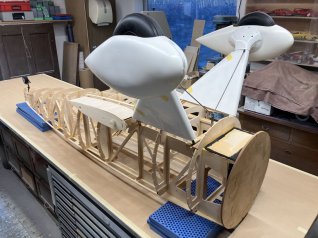

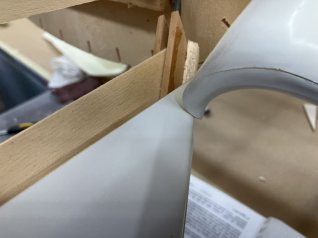

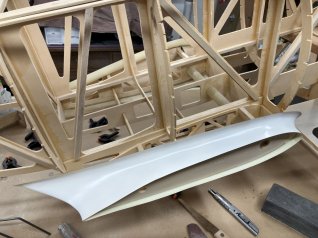

Probesitz der GFK Anformungen
Anscheinend hat der Vorbesitzer dünnflüssigen Holzleim verwendet

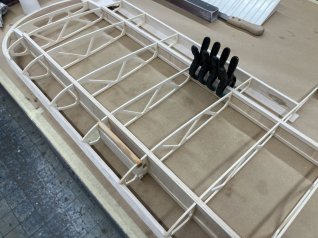

Ein Flügel war schon angefangen
Der zweite Flügel musste zum ersten passen
Wer findet den Fehler
Erste Konrolle ob die Flügel zum Rumpf passen

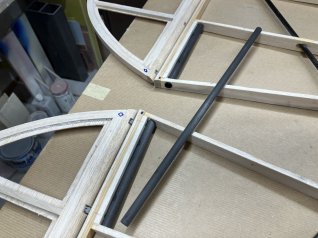

Hier werden die Steckrohrhülsen eingepasst
Dasselbe auf der linken Seite
Die Abstützung der letzten Rippe
Die Steckrohrhülsen sind fixiert

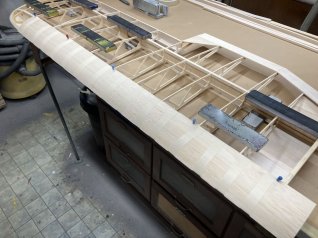

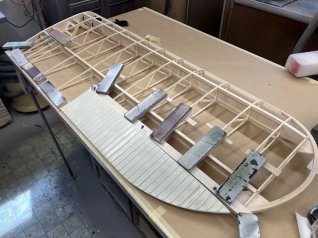

Die Nasenbeplankung wird vorbereitet
Bei dem oberen Mittelstück waren alle Verklebungen lose

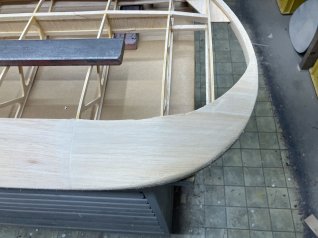

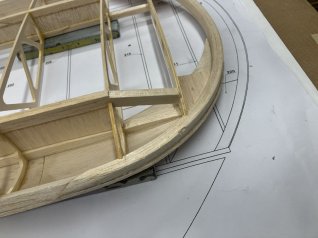

Schwierige Randbogenbeplankung
Trocknungspause
Die Aufleimer am trocknen
Der nach Plan gebaute Flügel war 6mm länger als der mitgelieferte

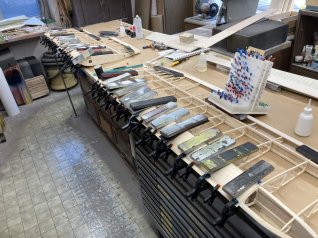

Nasenbeplankung mit Krepp gesichert

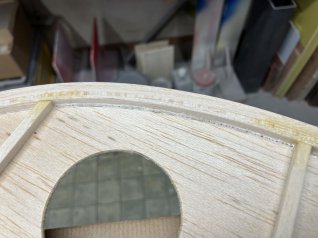

Das muss noch sauber verschliffen werden
Die Flügelstummel sind vollbeplankt
Probehalber montiert
Hier muss noch angepasst werden
Die unteren Flügel passen schon mal
Und gerade sind sie auch

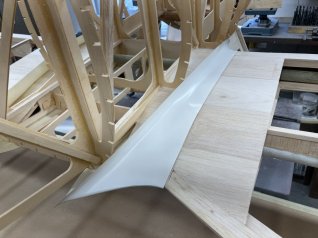

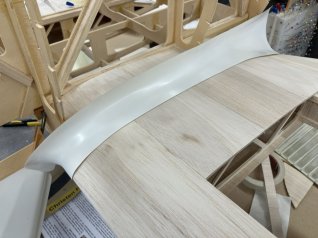

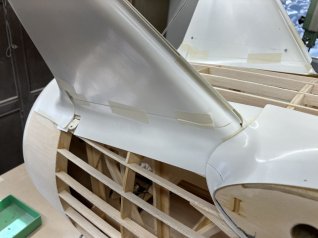

Die Flügelanformung im hinteren Bereich
Bei den Querrudern muss noch aufgedoppelt werden
Die Querruder sind anscharniert
Querruder profisorisch angelenkt
Die Höhenruder im Lieferzustand
Hier musste nachgeklebt werden
Hier hatte es 1mm Luftspalt
Auch hier war nachkleben angesagt

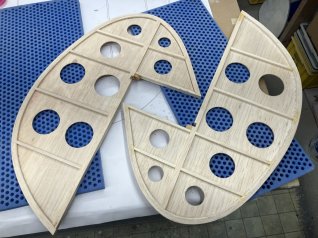

Die Höhenruder werden abgespeckt
Hier wird eine Nasenleiste angeklebt
Das Höhenruder mit Scharniere
Für die Spaltreduzierung müssen die Scharniere versenkt werden

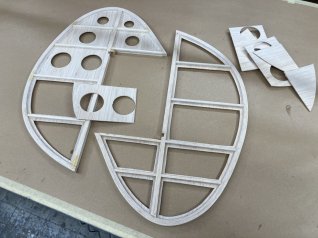

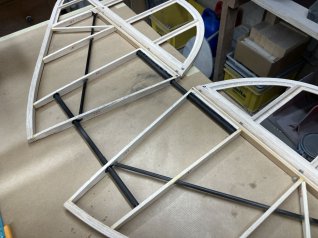

Der Heckflügel wird später zweiteilig ausgeführt
Die erste Steckung ist eingebaut
Auch die vordere Steckung ist verklebt

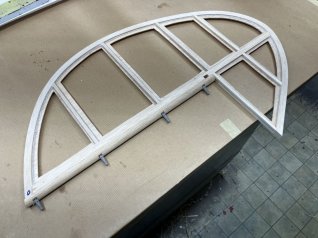

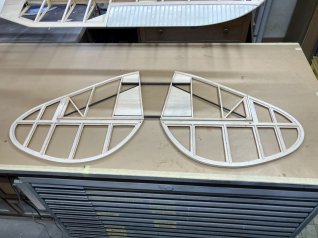

HLW im Rohbau
Um die Position vom HLW festzulegen muss dieser Spant montiert sein

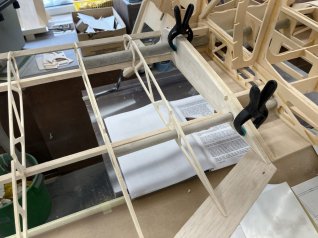

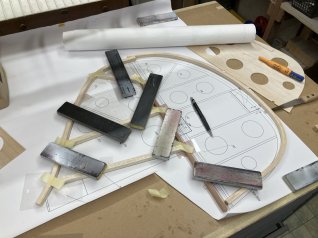

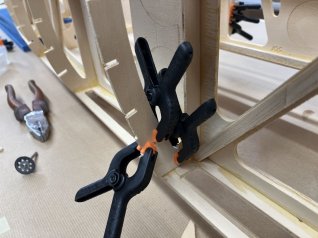

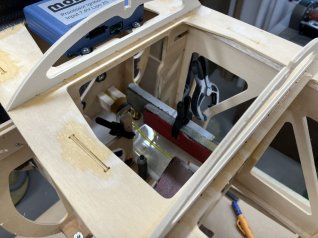

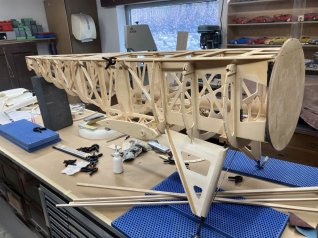

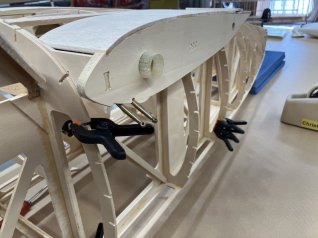

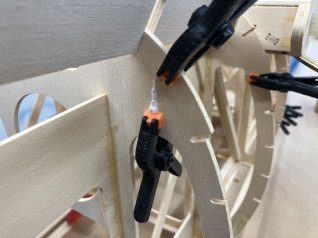

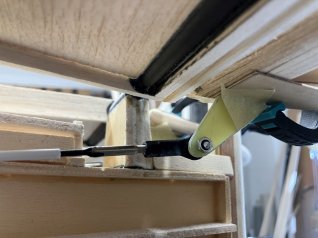

Elegante Fixierung der Spanten beim verkleben
Auf den hinteren Klotz kommt die hintere Steckrohrhülse
Die vordere Halterung ist geschraubt
Diese Halterung kann zum EWD einstellen unterlegt uder abgeschliffen werden

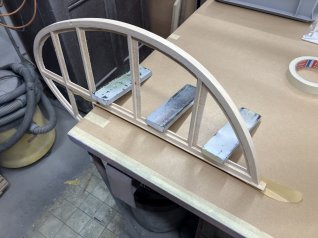

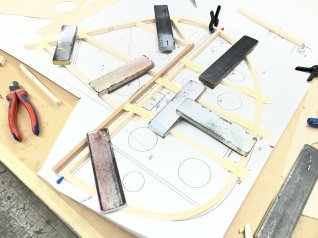

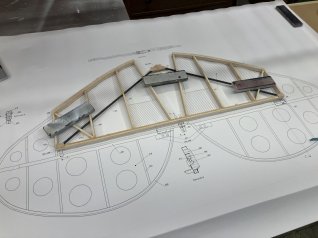

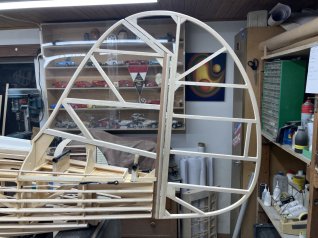

Nun geht es an das Seitenleitwerk

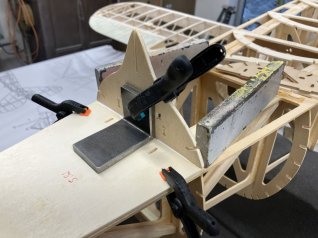

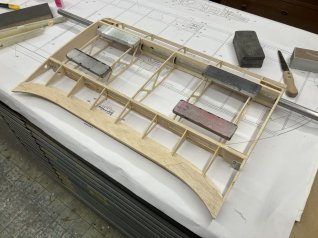

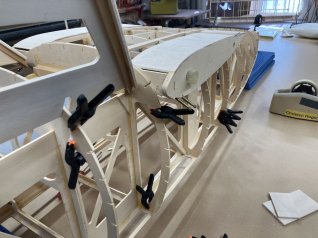

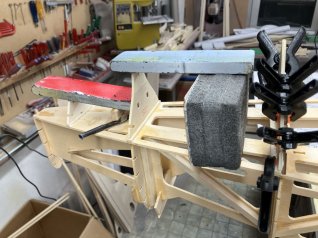

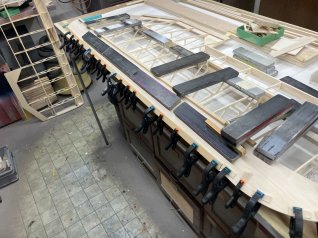

Alle Teile werden beim Verkleben beschwert und gesichert
Probehalber alles wieder zusammengesteckt
Diese Lehre sollte die obere EWD sicherstellen
Die EWD stimmt mit dem unteren Flügel nicht

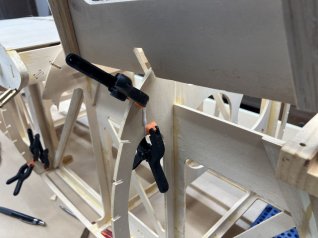

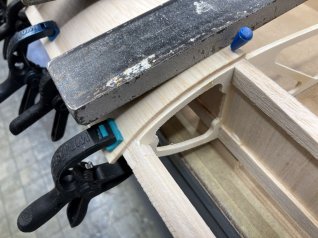

Jetzt werden zuerst die oberen Formspanten angeklebt
Soweit stimmt alles

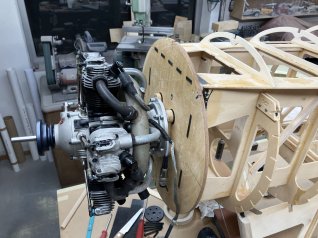

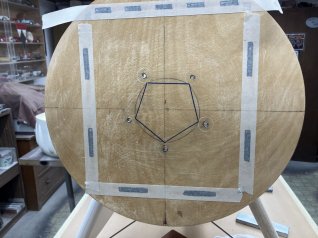

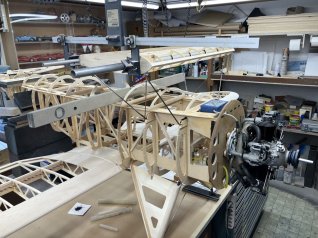

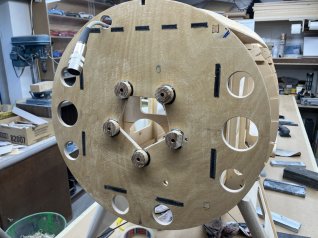

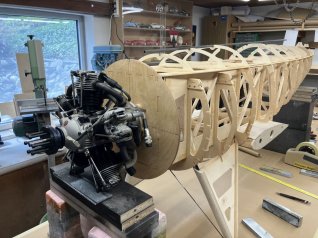

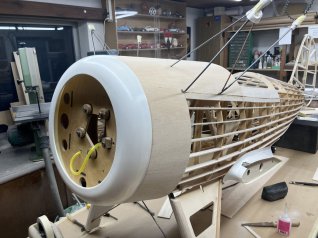

Der Motor wird zum Rumpf ausgerichtet
Die Einschlagmuttern sind gesetzt und die Verzapfung ist nachgeklebt
Scheiben aus Besenstielholz um die Distanz einzustellen

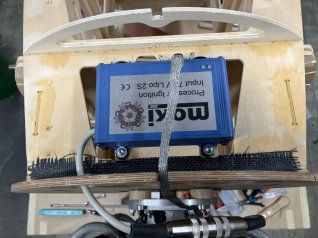

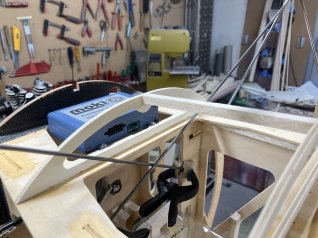

Die Zündung an ihrem Platz

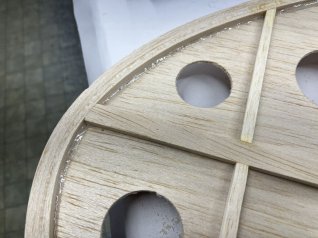

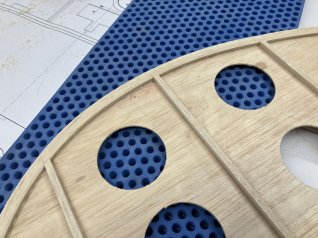

Und wieder Erleichterungsbohrungen

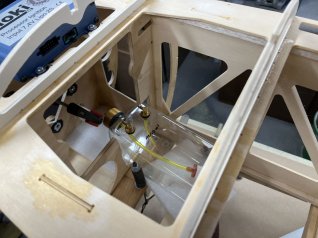

Hier geht es an die Tankhalterung

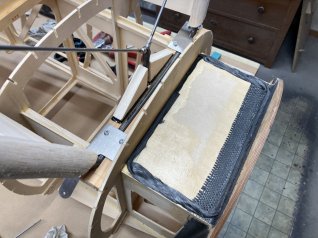

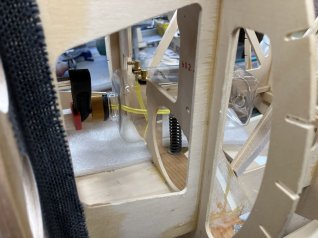

Der Tank liegt auf einer EPP Auflage
Seitliche Anschläge werden angepasst

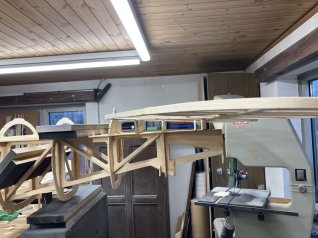

Der Tank sitzt und jetzt wird die EWD vom oberen Flügel eingestellt

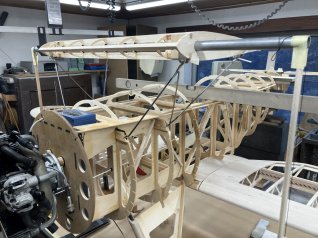

Alles abestützt und vermessen
Bei einer EWD von minus 1 Grad wird der Baldachin verklebt
Hier hat es noch zwei Spanten zuviel
Der Heckflügel hat eine leicht positive Einstellung zum Rumpf

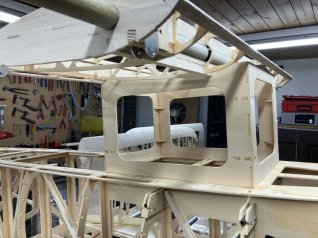

Das bringt Stabilität in den Baldachin

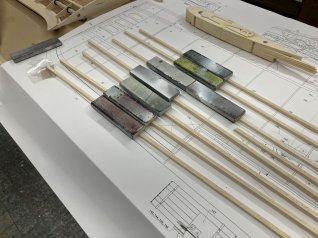

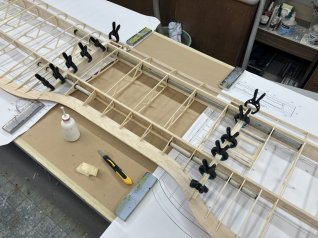

Für die oberen Flügel müssen die Leisten geschäftet werden

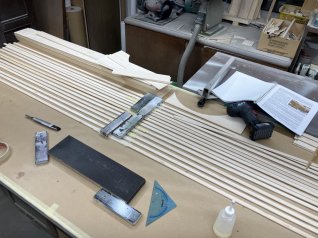

Materialsortierung
Die Wurzelrippenvertärkung wird vorbereitet

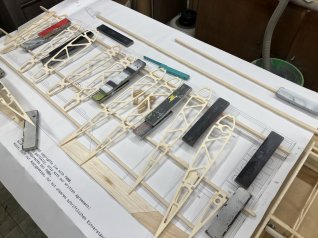

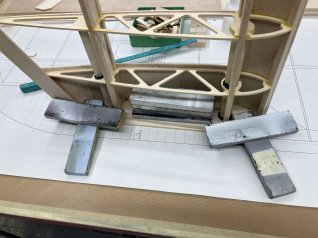

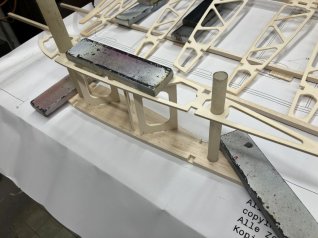

Die Rippen sollten winklig eingeklebt werden

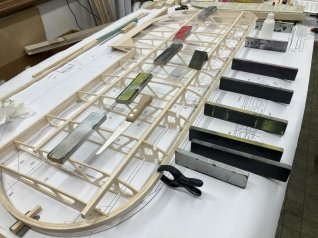

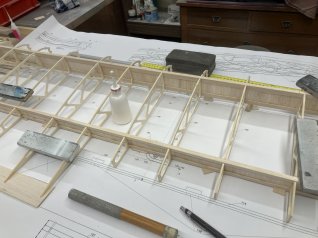

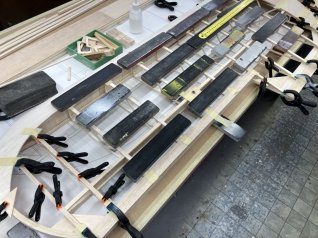

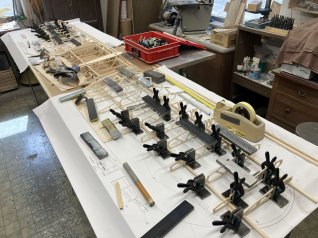

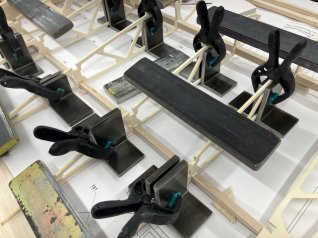

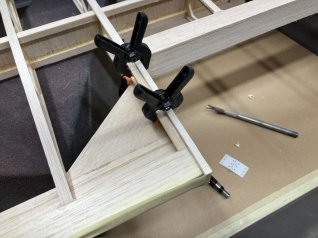

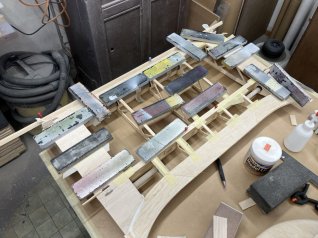

Alles gut beschweren

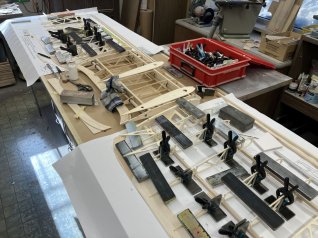

Die Arbeiten mache ich wenn immer möglich symetrisch
Wenn die Passungen stimmen ist Weissleim der Favorit

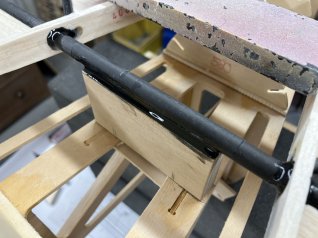

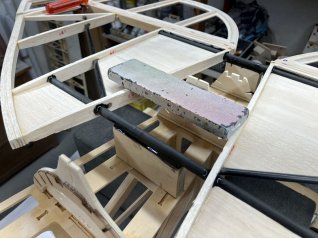

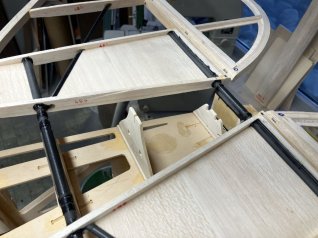

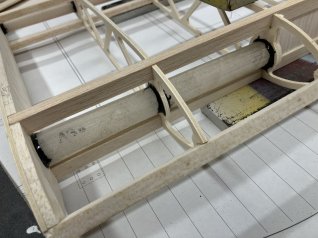

Einkleben der Steckrohrhülsen
Ich liebe Holzbau

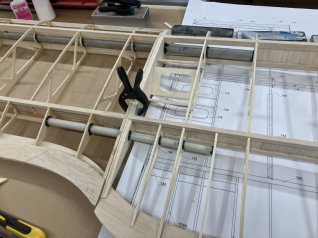

Fixieren bis der Kleber ausgehärtet ist

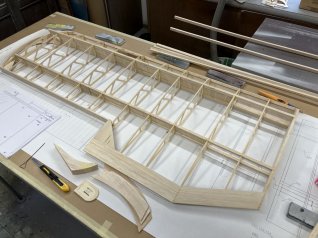

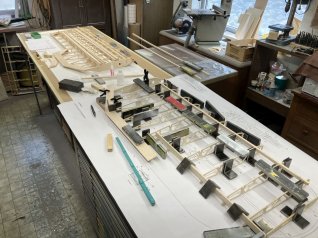

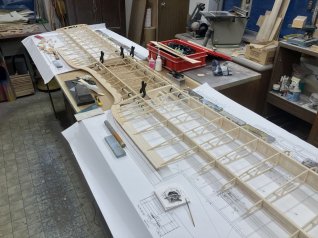

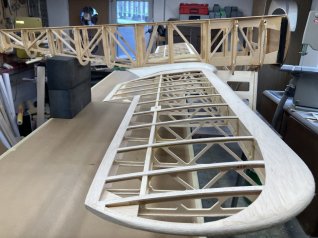

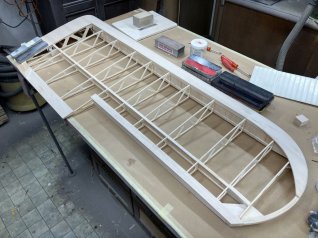

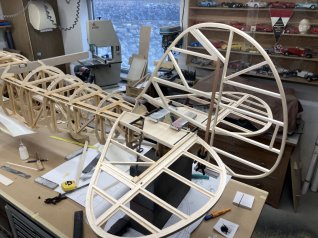

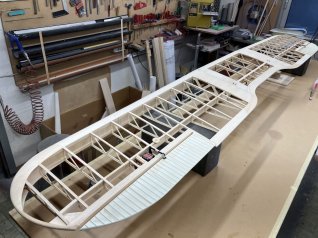

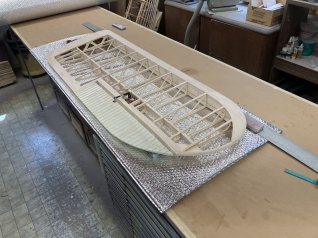

Ein sehr leichtes Holzgerüst

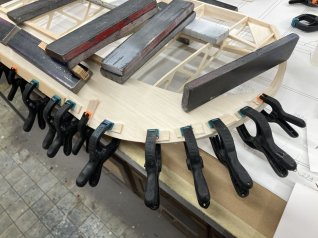

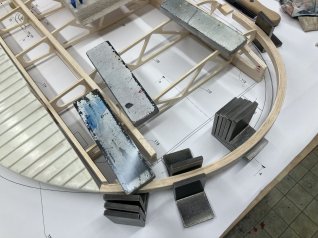

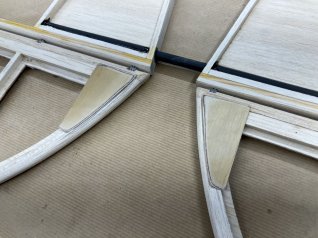

Randbogenanpassung

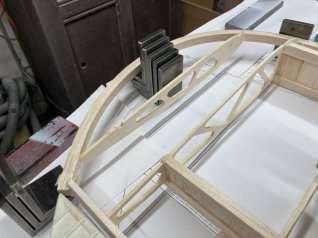

Die letzte Rippe wird am Randbogen fixiert
Die Endleisten bei den Querrudern am verkleben

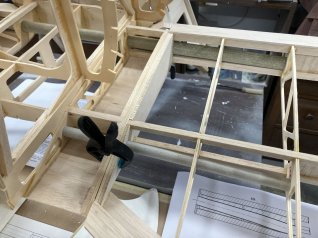

Hier werden die Verstärkungen für die Strebenhalter eingebaut

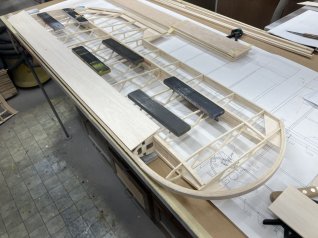

Jetzt kann die D-Box verschlossen werden
Genau mitte Rippe wird zusammengesetzt

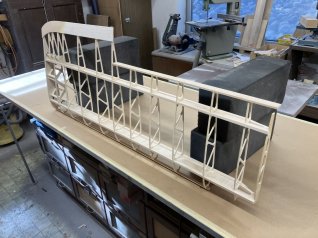

Filigran und doch stabil
M3 Insert Gewinde werden eingelassen für die Streben

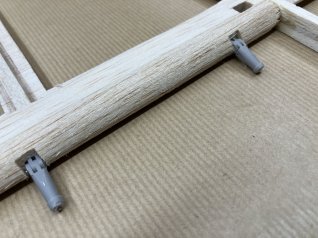

Diese Scharniere müssen paralell verlaufen

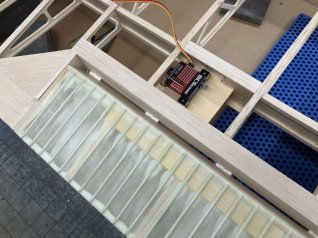

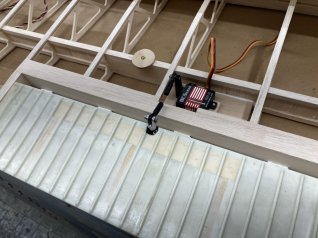

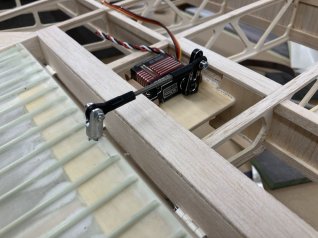

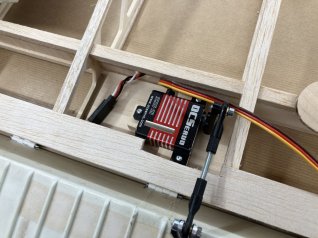

Servo eingebaut

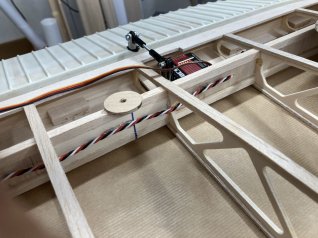

Die Kabel werden mit Heisskleber fixiert
Die Kabel der Servos sind steckbar
Für den Servodeckel bereit

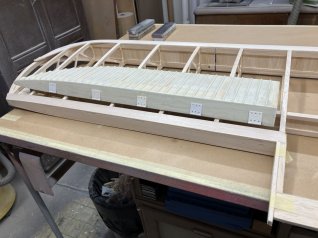

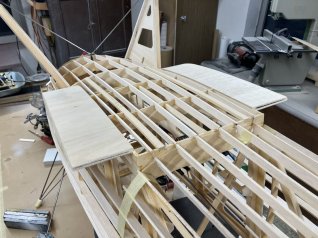

Das obere Mittelteil am beplanken
Der obere Flügel ist jetzt auch rohbaufertig

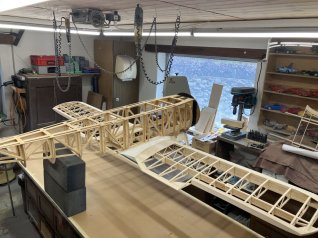

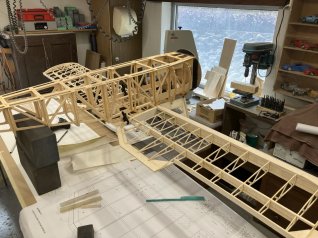

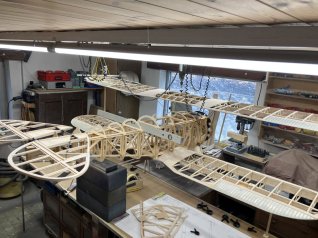

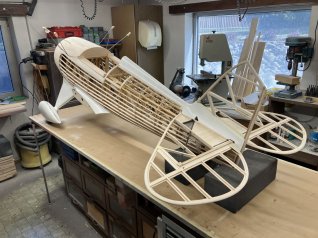

Und wieder einmal alles probemontieren

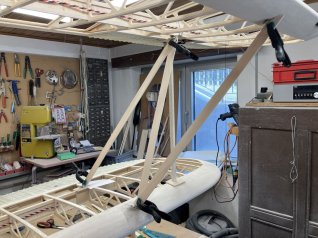

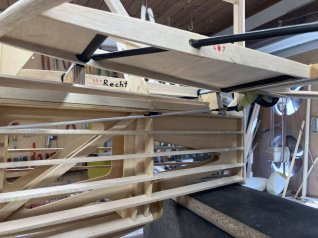

Jetzt können die Streben angepasst werden
Der Rumpf ist im Lot
Alles ist ausgemessen und fixiert

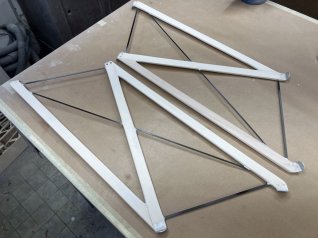

Erste Verklebungen an den Streben
Die Streben sind nicht scale dafür montagefreundlich
Die Leisten werden geschäftet verklebt

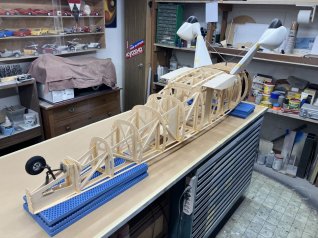

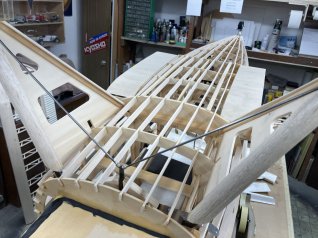

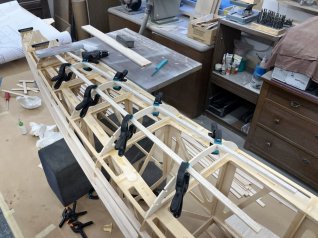

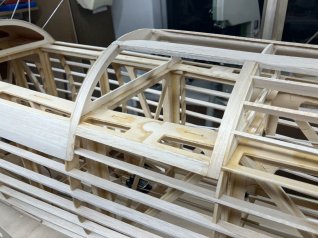

Die ersten Stringer sind montiert
Diese zwei Leisten braucht es um die obere Rumpfabdeckung zu verschrauben
Und wieder Passkontrolle
Dieses Teil ist vom langen lagern verformt

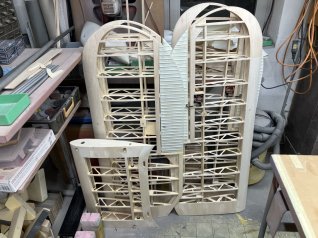

Die Flügel warten auf den nächsten Probesitz
Bei den Höhenrudern sind noch Sperrholzverstärkungen für die Ruderhörner angebracht
Ruderhörner profisorisch eingebaut
Jetzt können die Bowdenzugrohre eingeklebt werden
Auch die Gestänge sind schon angepasst
Höhenruderservos eingebaut
Die Scharniere vom SLW sind montiert

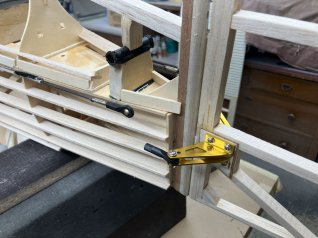

Die Seitenruderanlenkung

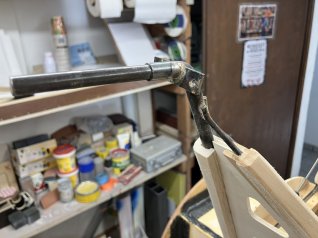

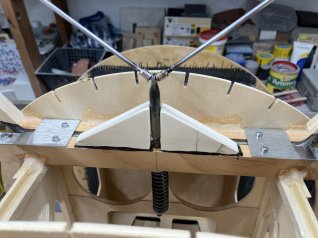

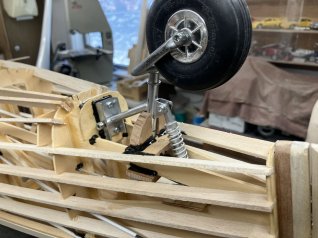

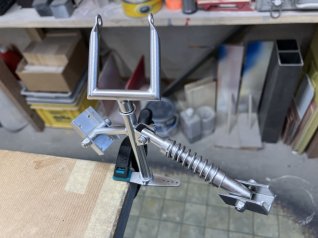

Das Heckfahrwerk ist gefedert
Das Heckfahrwerk muss seitlich abgestützt werden

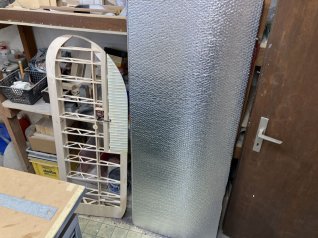

Zwischendurch werden die Flügelsäcke gemacht (1)
Zwischendurch werden die Flügelsäcke gemacht (2)
Zwischendurch werden die Flügelsäcke gemacht (3)

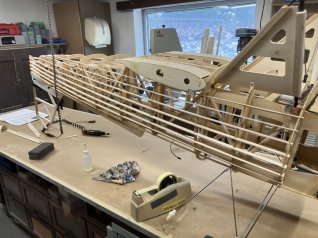

Jetzt können auch die unteren Stringer eingeklebt werden
Eine Leiste nach der anderen

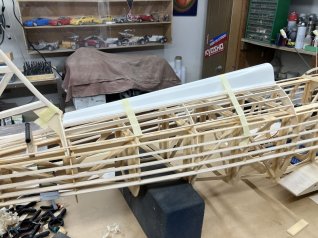

Die Leisten haben Spannung und müssen mit Krepp gesichert werden

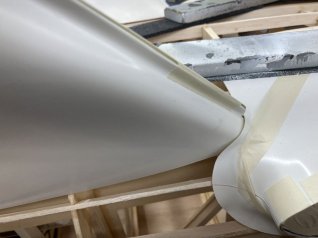

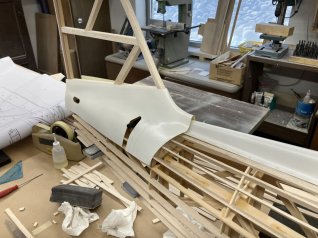

Diverse GFK Teile müssen sauber auf einander stimmen

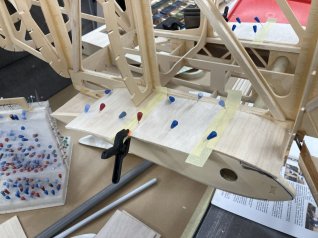

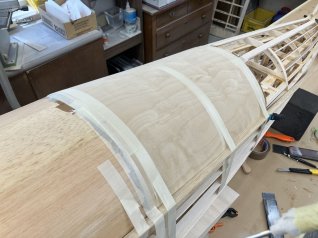

Die Rumpfbeplankung mit 3mm Balsa
Ein paar Rollen Krepp braucht das schon
Aussparungen in der Beplankung

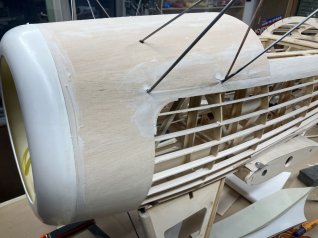

Der GFK Rumpf abschluss vorne
Die Beplankung wird für die Bespannung angepasst
Die Ecken werden verrundet und dann verspachtelt
Hier muss noch ein Deckel gemacht werden

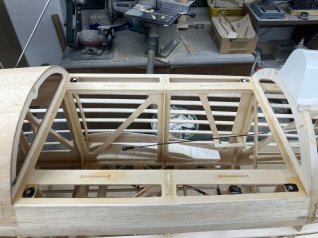

Das ist die Rumpföffnung zur Rc Anlage
Der abnehmbare Teil wird hier konstruiert
Zwischendurch wird wieder aufgeräumt

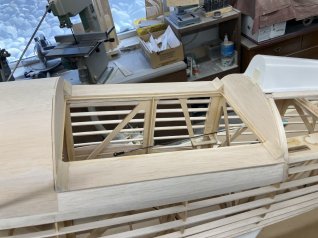

Weiter geht es mit der Cockpitverschalung

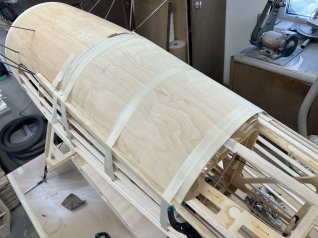

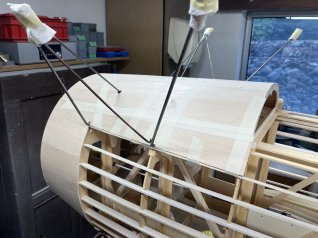

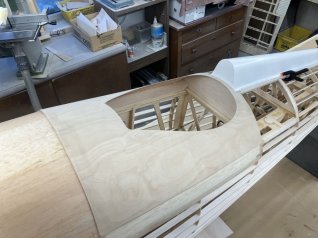

Cockpitbeplankung mit Flugzeugsperrholz
Das ganze muss gut fixiert werden

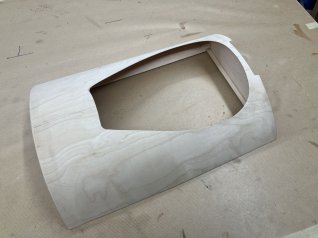

Das abnehmbare Teil
Und passen tut es auch

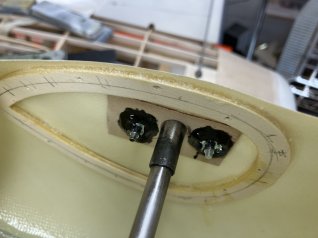

Die Magnete im Rumpf sind schon verklebt
4 Magnete sollten reichen

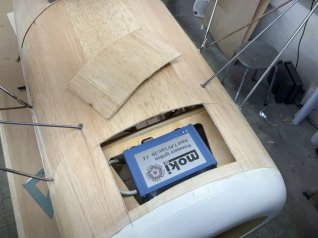

Hier gibt es einen Servicedeckel zur Zündung
Deckel ausgeschnitten

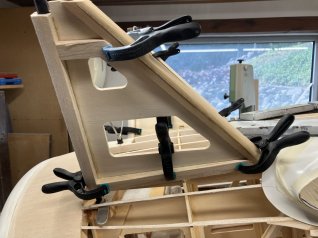

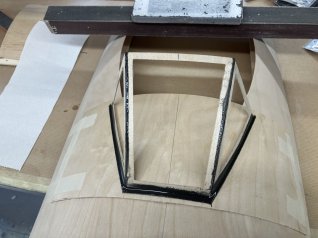

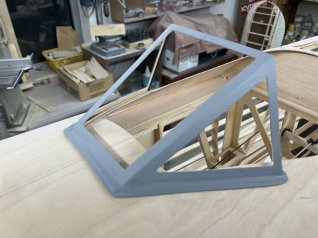

Der Scheibenrahmen muss der Rundung angepasst werden
Alles gut verkleben
Der Rohbaufertige Scheibenrahmen

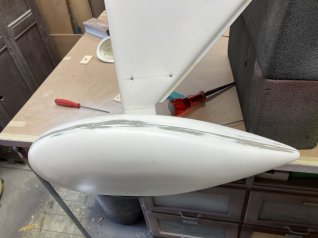

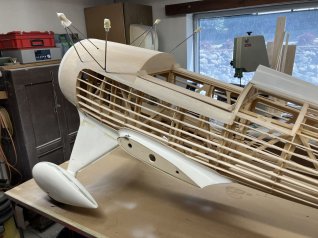

Die Heckradverschalung wird am Rumpf angepasst
Die Bewegungsfreiheit muss gewährleistet sein

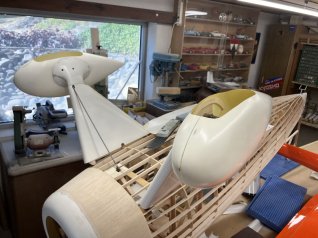

Jetzt werden alle GFK Teile nochmals probemontiert
Anschraubleisten eingebaut
Die Passung ist ok

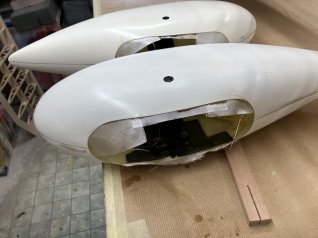

Radschuhkontrolle
Einschlagmuttern zur besseren befestigung
Mit M3 Schrauben werden die Radschuhe angeschraubt
Hier sieht man die ersten Schrauben der Fahrwerksverschalung
Und weitere Abdeckungen müssen angepasst werden
Es muss viel ausgespart und zugeschnitten werden
Rad montiert
Aussen muss die Radachse noch abgestützt werden
Die Verstärkungen in den Radschuhen
Auch das abnehmbare Cockpit ist rohbaufertig
Das Spaltmass ist ok
Der Überrollbügel ist mit einem Silikonschlauch überzogen
Der Pilot besteht nur aus einer Büste
Die Position der Lüftungsbleche
Der schwarze Prop wird auch noch überschliffen
Der Prop nach dem auswuchten
Die Verstärkungen für die Auspuffhalterung
Jetzt ist der Rumpf bereit für die Bespannung
Bespannt wird mit Gewebefolie Glosstex Gelb
Die untere Teilbespannung
Zum Teil wird mit einer Zackenschere gearbeitet
Bei den Folienverbindungen muss aufgefüttert werden
Hier darf erst später mit dem Föhn gespannt werden
Hier sieht man die Verbindung der Folien
Der Unterteil ist geschafft
Auch der Rumpfoberteil ist fertig bespannt
Jetzt können auch die Magnete fixiert werden
Der Überrollbügel am verkleben
Die Flügel am bespannen
Flügel fertig bespannt
Heckflügel und Ruder fertig bespannt
Servos und Servodeckel fertig montiert
Die GFK Teile werden jetzt alle montiert
Die GFK Teile werden jetzt alle montiert
Die GFK Teile werden jetzt alle montiert
Einige Nieten werden noch mit Weissleim imitiert
Alle Teile sind gelb 2K gespritzt
Alle Teile sind gelb 2K gespritzt
Alle Teile sind gelb 2K gespritzt
Alle Teile sind gelb 2K gespritzt
Überall hängen gelbe Teile herum
Überall hängen gelbe Teile herum
Überall hängen gelbe Teile herum
Die Endmontage der gespritzten Teile
Die Endmontage der gespritzten Teile
Und viele viele Schrauben werden gesetzt
Fahrwerk fertig
Der Kofferraumdeckel mit Schraubverschluss
Hier sieht man dass die gelbe Farbe schlecht deckend ist
Jetzt kommt das aufwendige abdecken für die nächste farbgebung
Beide Seiten sollten Symetrisch werden
Für die Motorhaube habe ich eine Schablone gemacht
HLW iat abgeklebt
Die Filetbänder sind drauf jetzt kann die Abdeckfolie aufgebracht werden
Die Blaue Farbe ist gespritzt
Die Abdeckfolie ist entfernt
Auch die unteren Flügel sind oben fertig gespritzt
Und auch das HLW hat seine Blaue farbe bekommen
Der Rumpf während dem Spritzen
Die Motorhaube beim Auspacken
Bei der Motorhaube hat sich die Farbe gelöst
Unschöner anblick
Die Radschuhe
Das Blau kommt immer schöner zur Geltung
Ausbessern der Fehlstelle
Ansonsten bin ich mit dem Ergebnis zufrieden
Das Cockpit wird ausgebaut
Pilot und Kantenschutz sind montiert
Und ein paar Instrumente eingebaut
Der Scheibenrahmen ist verschraubt
Dieses ganze Teil wird mit Magneten festgehalten
Hier werden die roten Filetbänder geschnitten
Die ersten Filetbänder sind aufgeklebt
Die Filetbänder auf dem oberen Flügel
Diese breiteren Roten Streifen unter dem Flügel werden wieder gespritzt
Die Unterseite vom oberen Flügel
Die Unterseite vom unteren Flügel
Die Rote Nase ist auch gespritzt
Dieser Rote Streifen ist der letzte Spritzakt an diesem Flieger
Jetzt kommt die Endmontage
Seitenruderanlenkung fertig
Das Servo für Seitenruder und Spornrad
Einkleben der Höhenruderhörner
Die Erste Variante der HR Anlenkung
Jetzt wird schon mal Programmiert und die Kabel verlegt
Der ganze Flieger wird wieder zusammengebaut

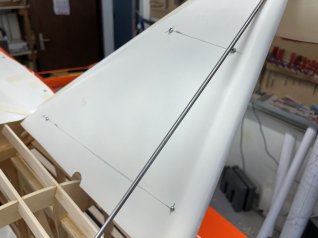

Hier sieht man die HLW Abspannung
Und weiter zusammenbauen
Die Flügelabspannung unten
Flügelabspannung oben
Die Silikonschläuche verhindern das Lösen der Abspannung
Um den Schwerpunkt zu erreichen müssen die HR Servos nach hinten Nach
HR Servos versetzt
HR Servos fertig versetzt
Das erste mal komplett
Angebunden für den ersten Probelauf
Hoffentlich hält die Felge
Motor ok. und bereit für den Erstflug
Fotoshooting
Fotoshooting
Fotoshooting
Fotoshooting
Fotoshooting
Fotoshooting
Fotoshooting
Fotoshooting
Fotoshooting
Fotoshooting
Fotoshooting
Erstflug 10.09.2026
360 Grad Ansicht
