Die 2,5mm Balsarippen werden abgezeichnet und grob ausgeschnitten

Die Rippen sind vorbereitet für das Blockverfahren

Alle Rippen sind mit zwei M3 Gewindestangen fixiert

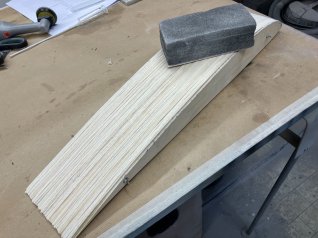

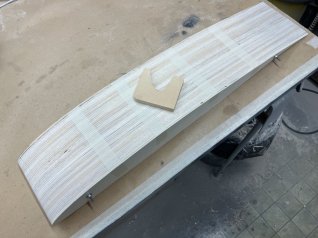

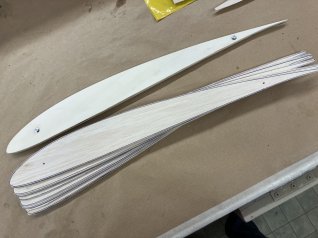

Die Rippen sind im Block in Form geschliffen

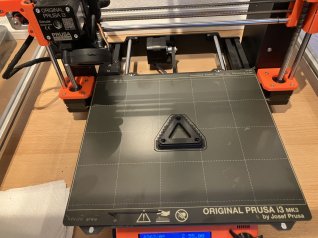

für den Heckausleger habe ich 3D Halter gedruckt

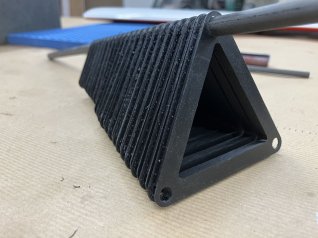

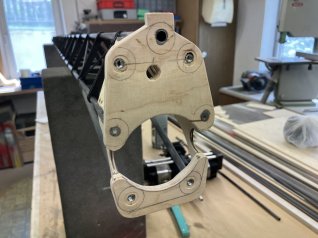

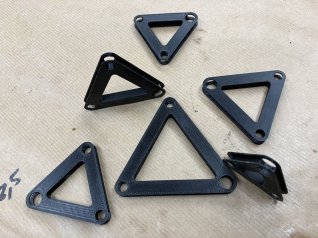

Die fertigen Verbindungsteile

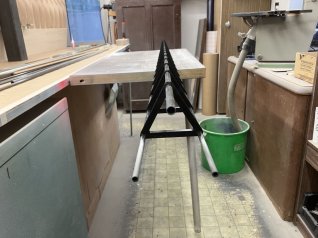

Der Heckausleger wird nach hinten auslaufend konisch

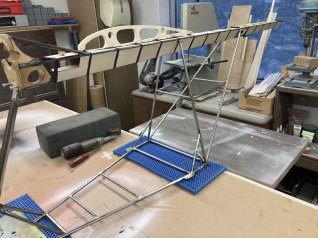

Alle 10cm eine 2mm Balsa Rippe

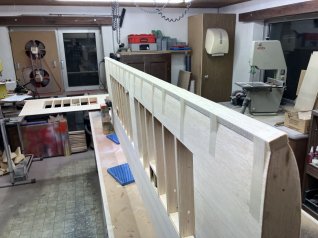

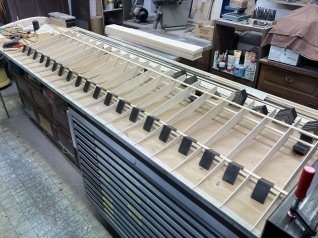

Der Flügel ist im Aufbau sehr einfach gehalten

Hier wird der hintere Holm verklebt

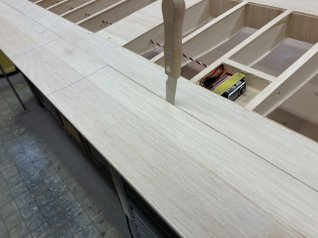

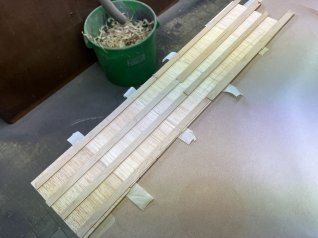

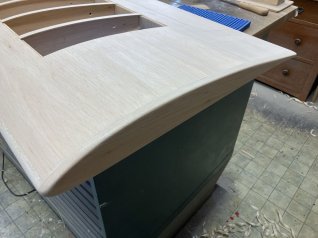

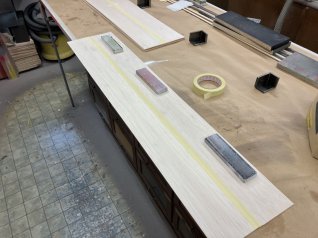

Die Beplankungsbretter werden auf dem Tisch zusammengeklebt und die Übergänge verschliffen

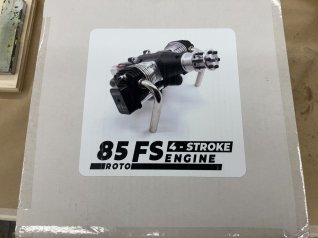

Der Treibling ist auch schon vorhanden

Für das spätere Rollen zuständige Material

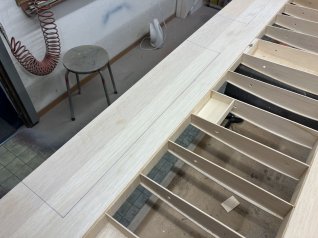

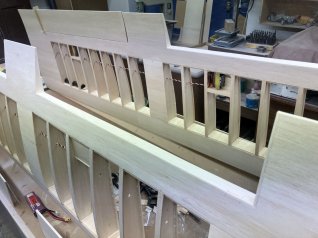

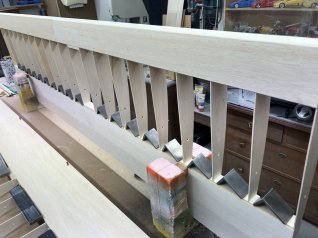

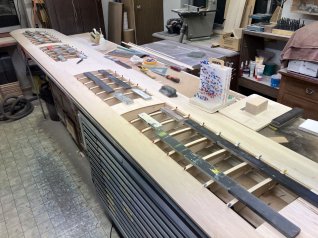

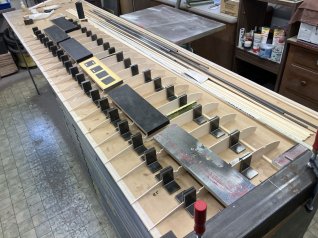

Bei beiden Flügeln ist die hintere untere Beplankung montiert

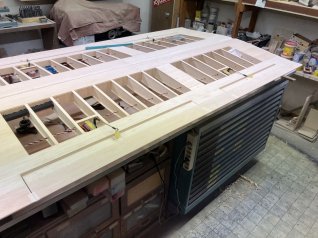

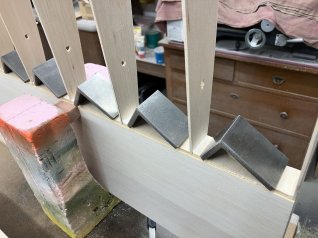

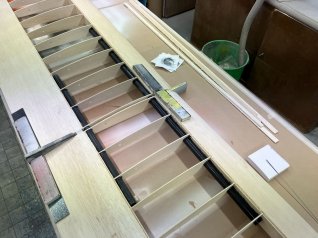

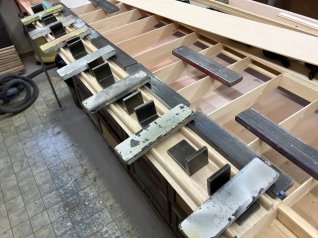

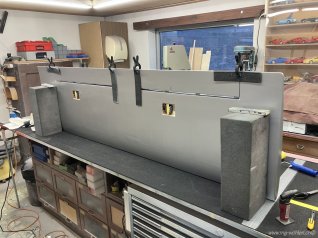

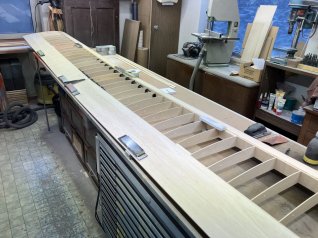

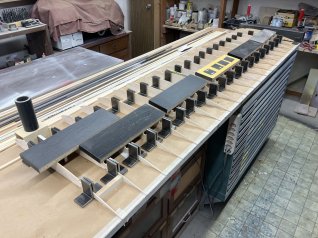

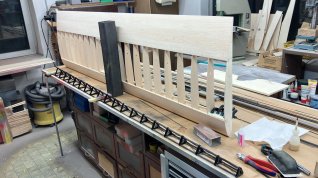

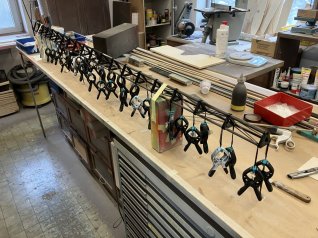

Gleichmässiges beschweren sollte einen geraden Flügel ergeben

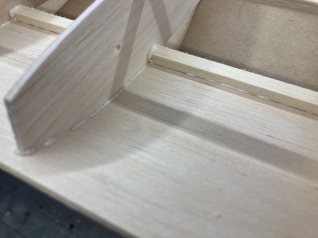

Die Klebestellen mit PU Kleber sehen gut aus

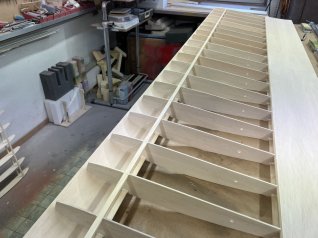

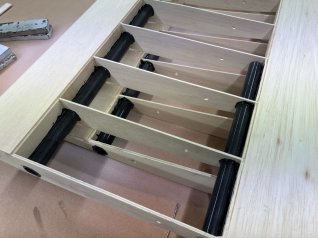

Hier fehlt noch die Verkastung und die untere Beplankung

Die Verbinder sind auf die CFK Rohre aufgefädelt

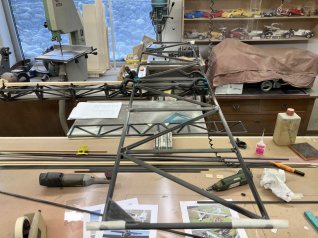

Das ganze wird ausgerichtet

Alles schön gerade

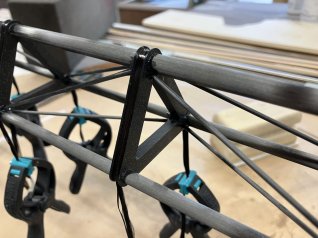

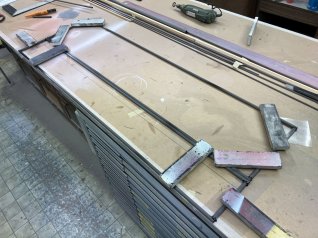

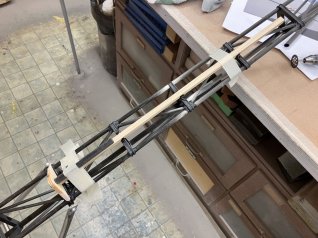

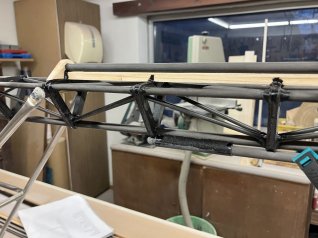

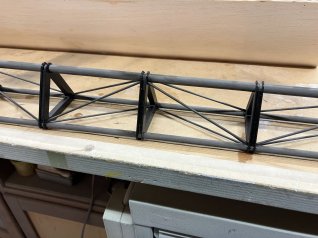

Die Verstrebungen habe ich mit 2mm CFK Stäbchen gemacht

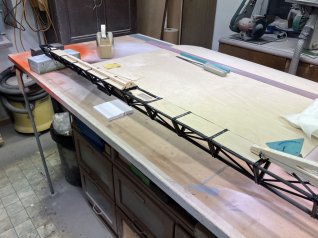

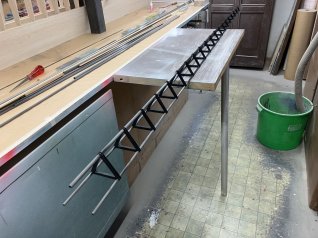

Beim einkleben der Verstrebungen muss der Ausleger gerade aufliegen

Das macht die ganze Sache Steif

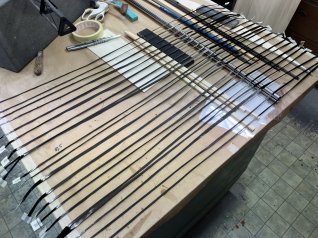

Vorbereitung der CFK Rowings

Die Rowings werden drei bis vier mal um die Verbinder gewickelt

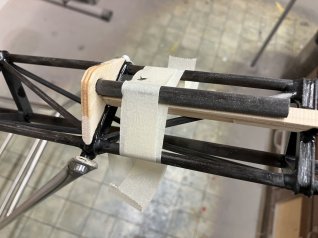

Unter kleiner Spannung werden die Rowings mit verdünntem 24h Harz getränkt

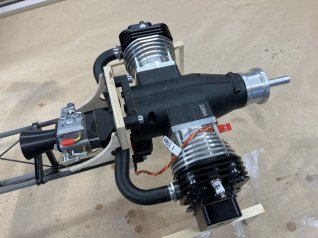

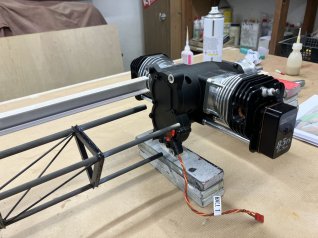

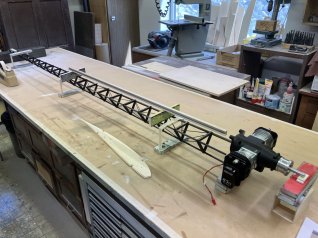

Irgendwie muss der Motor an den Gitterrohrrumpf

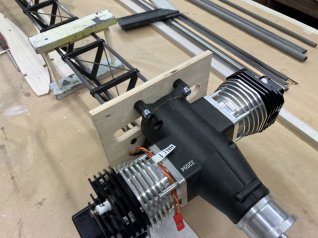

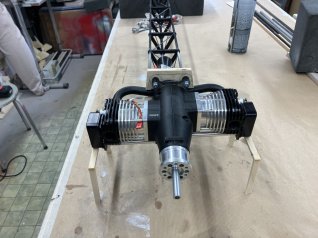

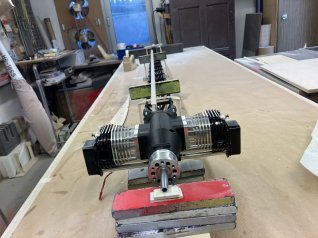

Motor mittig ausrichten

Sturz und Seitenzug werden festgelegt

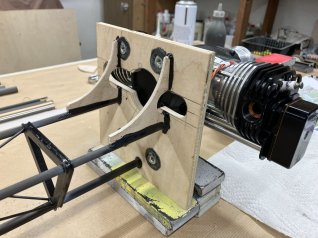

Ein genügend grosser Motorspant ist hergestellt

Die Vergasereinheit musste abgeschraubt werden

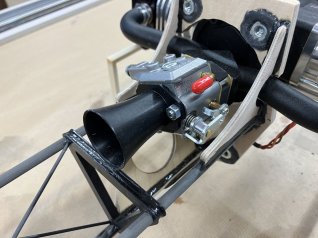

Der Vergaser passt gut in den Rumpf

Die Aussenmasse vom Motorspant werden angezeichnet

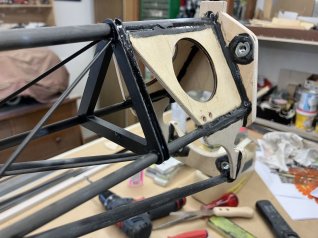

Diverse Verstärkungen geben dem Spant den gewünschten Halt

Der abgespeckte Spant

Die zweite Verstärkung

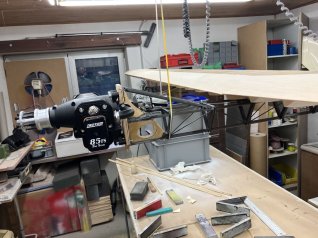

Einfach mal sehen wie es passen könnte

Der Flügel kommt später auf den Rumf

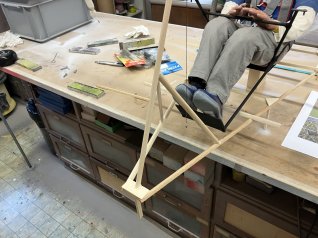

Aus Restleisten wird ein Provisorium gebaut

Die Grösse vom Trike wird eruiert

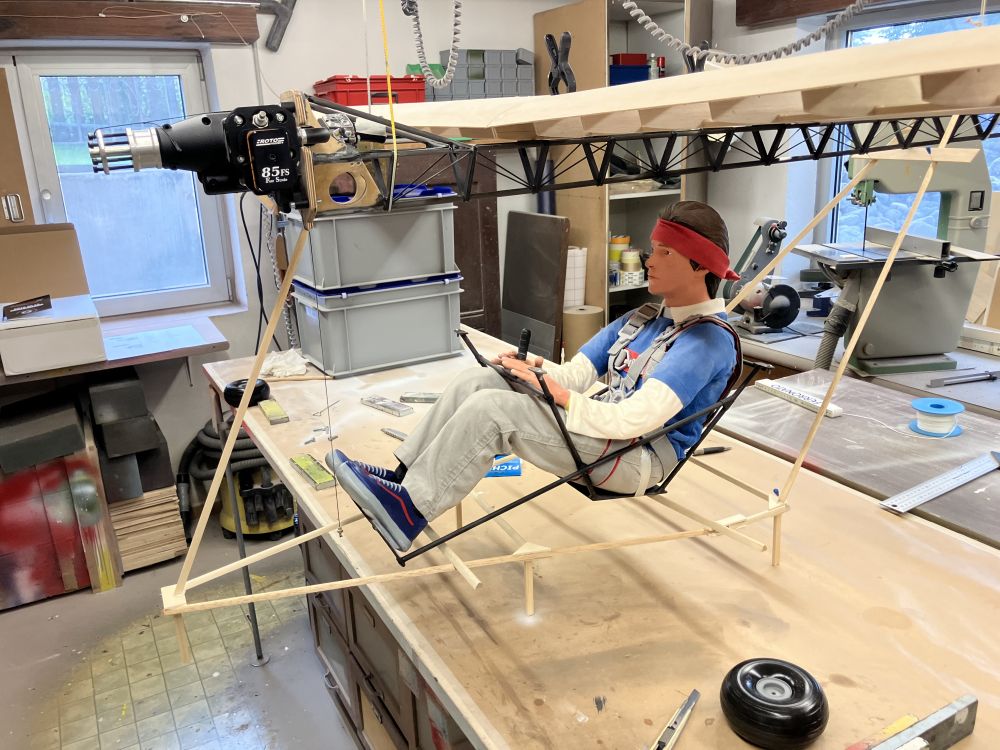

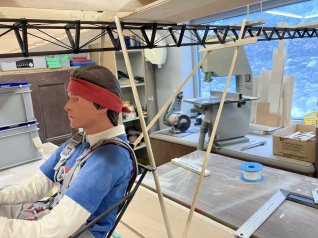

Der Pilot ist als Muster von meiner SU 31 m

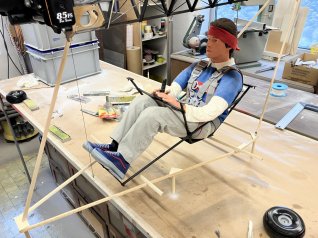

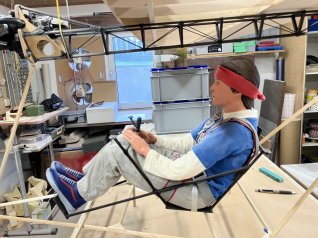

Die Sitzposition ist auch ok

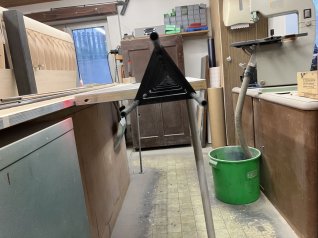

Mit einem Senklot wird ausgerichtet

Ausmessen wo die Halterungen angebracht werden müssen

Der Winkel zum Boden muss auch stimmig sein

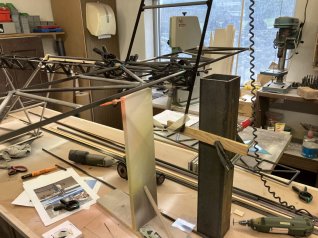

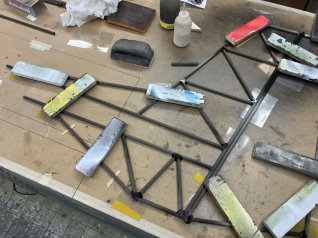

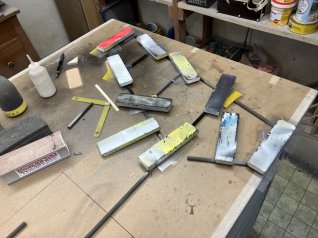

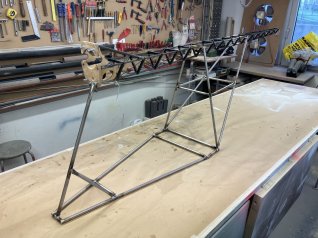

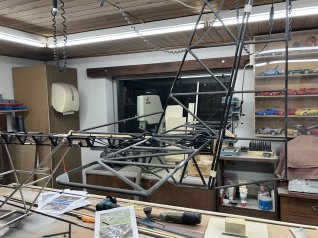

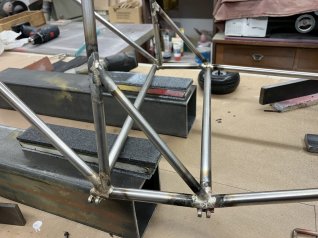

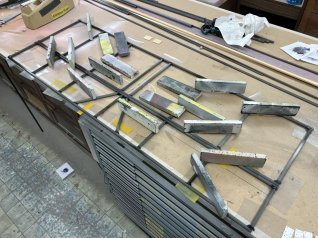

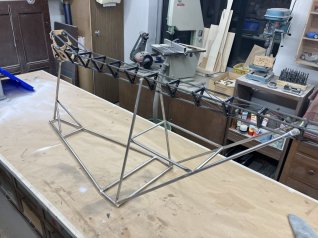

Das ganze Holzgerüst ist nachgebaut aber in Metall

Die Lötstellen müssen noch gesäubert werden

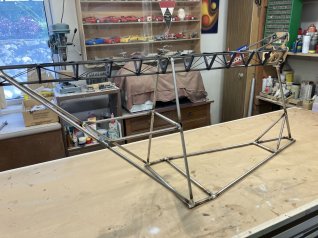

Das sieht schon mal gut aus

Inoxscharniere als Fahrwerksaufhängung

Der Kerl wartet auf seinen Auftritt

So doof gucken kann ich auch

Weiter geht es mit der Holmverkastung

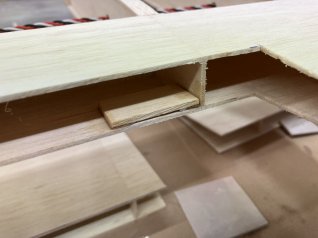

Das gibt eine D-Box

Masse merken für die späteren Befestigungslöcher

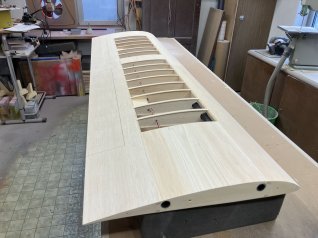

Die D-Box wird verschlossen

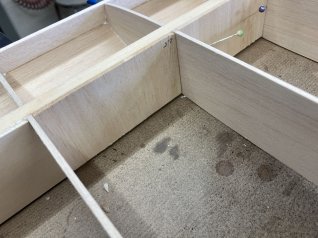

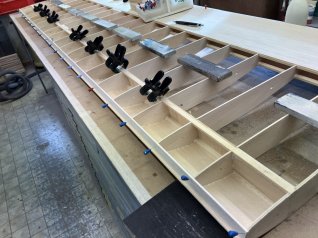

Die Verkastung der hinteren Holme

Immer wieder gut meine kleinen Helferlein

Die Steckrohre sind fixiert

Hier sieht man die leichte V-Form

Die Steckrohre werden an den Holm geklebt

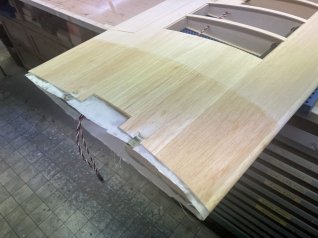

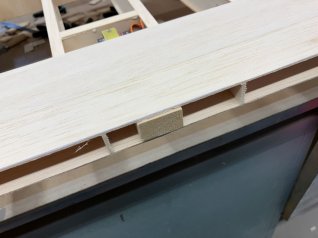

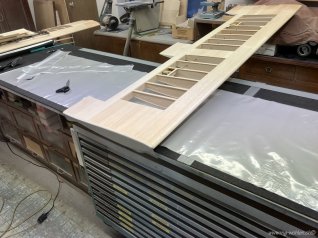

Die Flügel werden nur teilbeplankt

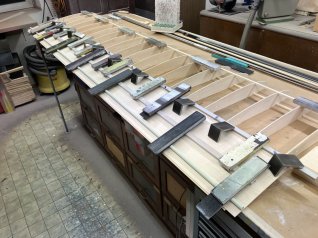

Die Aufleimer am Aushärten

Querruder und Landeklappen anzeichnen nach Gutdünken

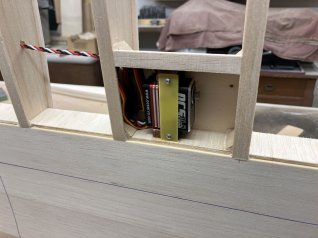

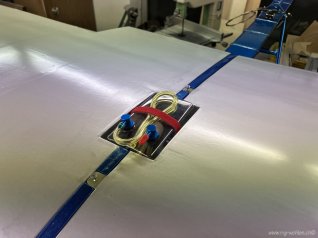

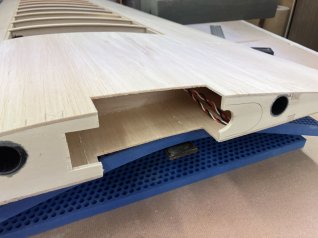

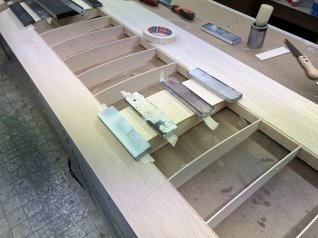

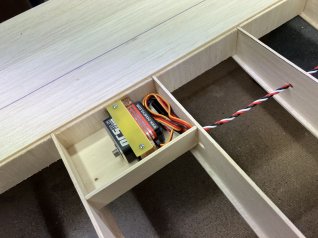

Servokasten mit liegenden Servos

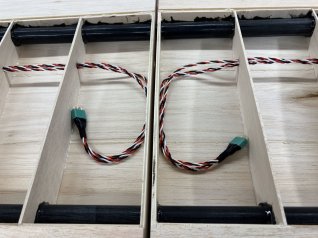

Kabel eingelegt und fixiert

Die Nasenleiste aus leichtem Balsa

Die Aufleimer um den Servokasten

Einfacher abgerundeter Randbogen

Die Ruder werden erst nach dem Verschleifen ausgetrennt

Die Zugsäge garantiert feine Schnitte

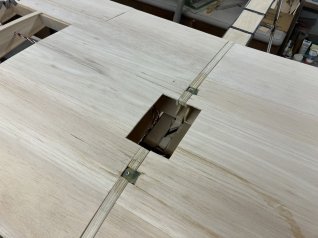

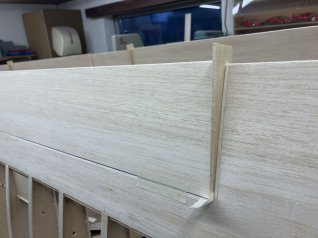

Hier werden Scharniertaschen vorbereitet

So haben die Scharniere eine gesicherte Position

Serieproduktion

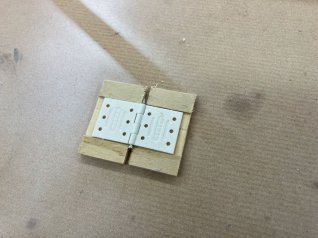

Eine eingeklebte Scharniertasche

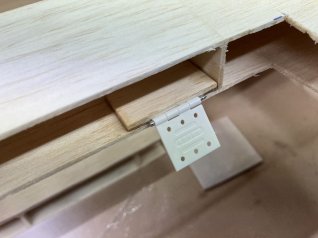

Die Tasche mit Scharniere

Ich habe die Taschen vor dem Verschliessen angezeichnet

Der Seitenabschluss einer Klappe

Ein Füllholz im Ruder für das Ruderhorn

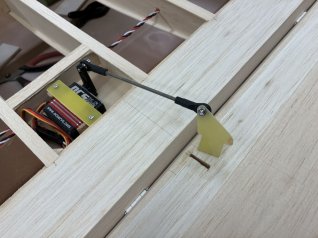

Das Ruderhorn wird nur vorbereitet aber noch nicht verklebt

Ich glaube die Flügel sind Rohbaufertig

Das Höhenleitwerk wird mit 8mm CFK Rohren gemacht

CFK statt Balsa

Das gibt eine Halterung für das abnehmbare Seitenleitwerk

Vorne wird das SLW gesteckt

Probesitz vom Höhenleitwerk

Die Form vom Seitenleitwerk wird festgelegt

Probesitz vom SLW

Hier wird das SLW ausgerichtet

Hier sieht man die obere und untere Steckung vom SLW

Jetzt werden noch Verstrebungen eingeklebt

Und so wird das ganze SLW von hinten aufgeschoben

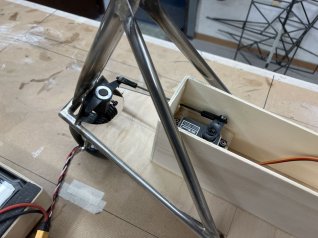

Die Servohalterung für das Höhenruder

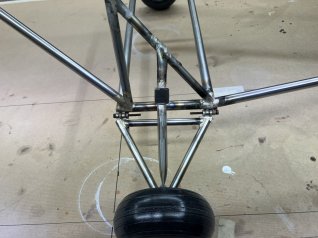

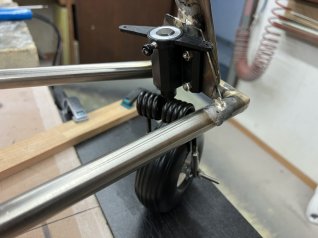

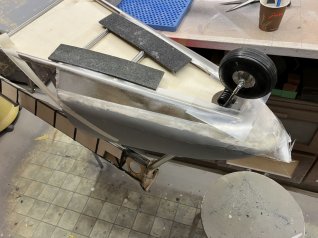

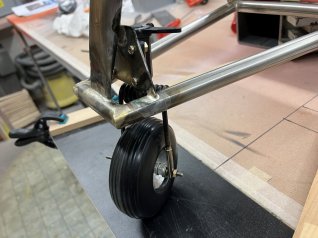

Das Lenkbare Bugfahrwerk

Halterung Bugfahrwerk fertig

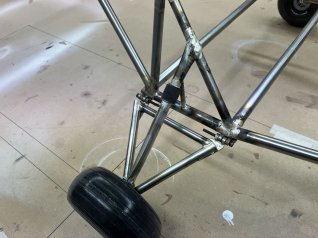

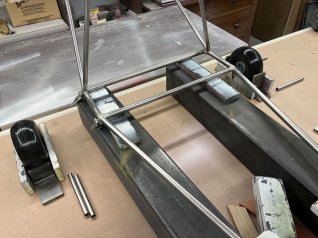

Die Breite vom Hauptfahrwerk wird Optisch festgelegt

Zusätzliche Verstärkung

Die Federung wird nur durch ein Gummipuffer realisiert

Ich hoffe mal das das funktioniert

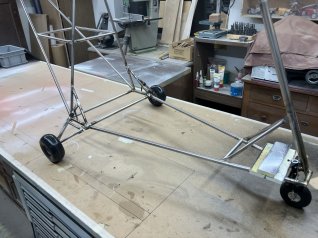

Theoretisch ist er fahrbereit

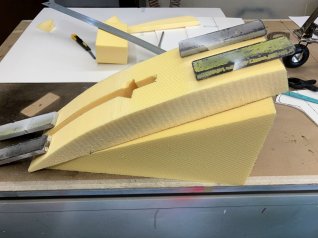

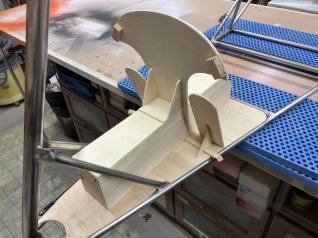

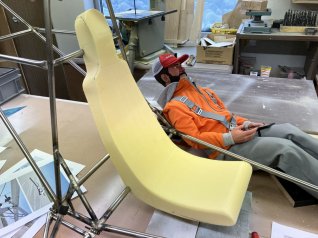

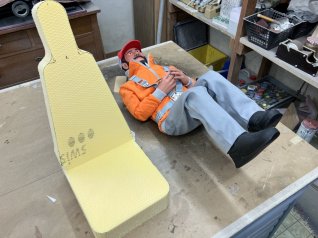

Der Sitz wird dem Piloten angepasst

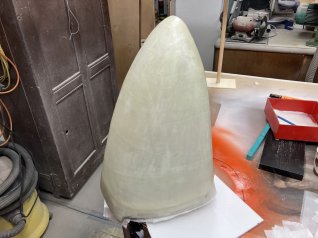

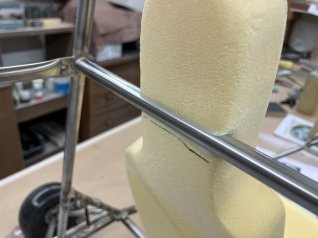

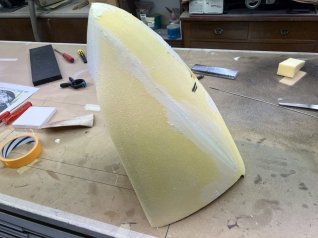

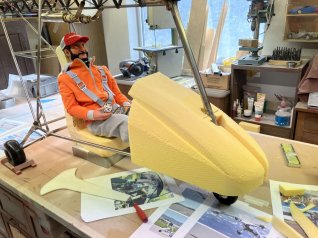

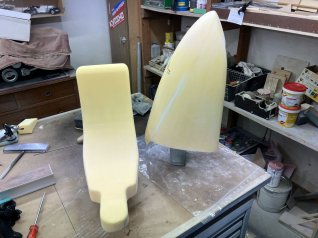

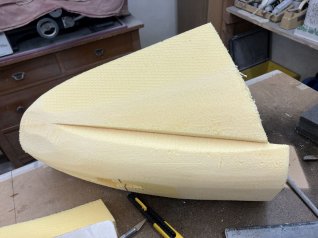

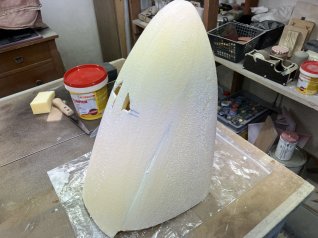

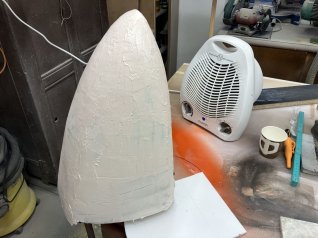

Das gibt die Positivform für die vordere Haube

Profisorische Form vom Armaturenbrett

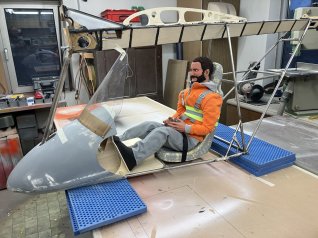

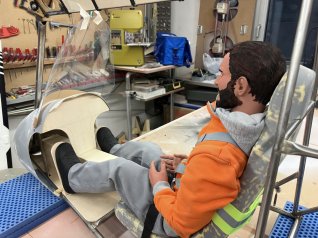

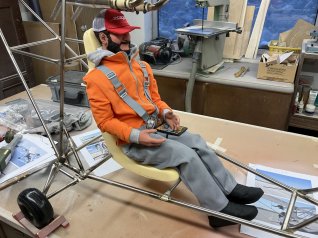

Der Pilot hat platz genommen

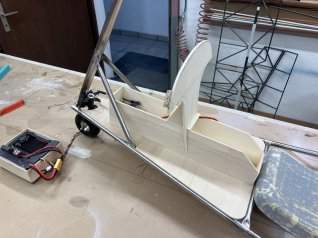

Der Sitz hat auch seine Position eingenommen

Hier gibt es noch viel zu schleifen

Die erste Spachtelaktion

Das ganze wird mit verdünntem Spachtel eingerieben

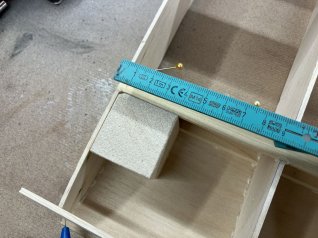

Der Sitz wird an zwei Orten in seiner Position gehalten

Passt

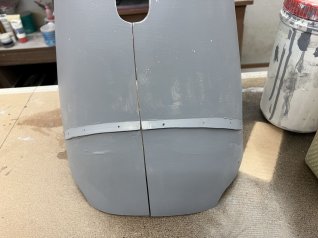

Spachteln schleifen spachteln

Profisorischer Platz der Auspufftöpfe

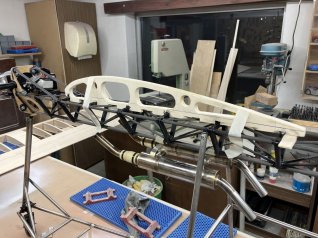

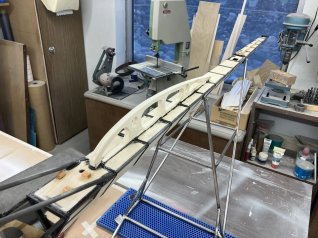

Diese Mittelrippe trägt den Flügel am Rumpf

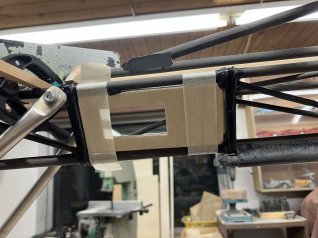

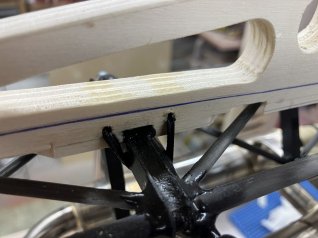

Die Mittelrippe wird mit starkem Zwirn am Rumpfgerüst festgemacht

Jetzt wird der ganze Ausleger noch mit 1mm Sperrholz beplankt

Der Gitterrumpf ist beplankt

Die Mittelrippe wird noch mit der Beplankung verklebt

Bei den Flügelstreben habe ich ca. 6cm lange Rundholz eingeklebt

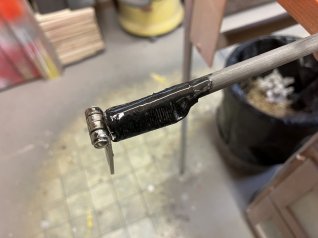

Scharniere bewerkstelligen die obere Strebenhalterung am Flügel

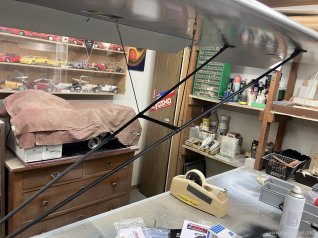

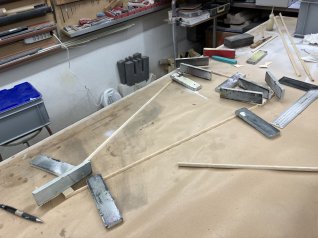

Die Strebenrohre werden abgelängt und verklebt

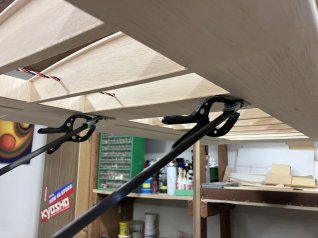

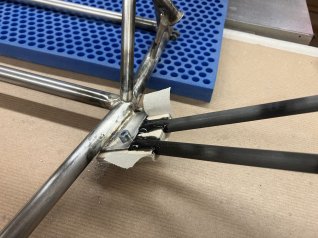

Auch unten können die Streben jetzt verklebt werden

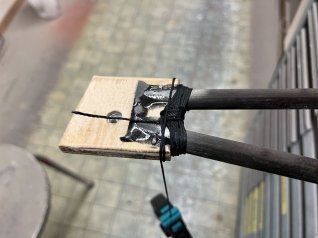

Die untere Halterung wird massiv mit Zwirn umwickelt

Die obere Halterung fertig verklebt

Erster Spachtelauftrag grob geschliffen

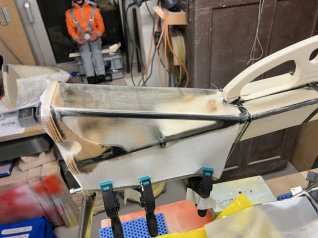

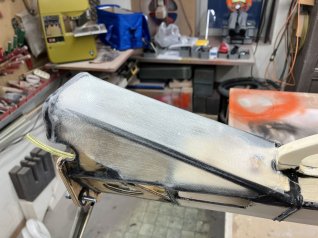

Die Rumpfgondel habe ich nochmals überlaminiert

Die ganze Gondel ist grob gespachtelt

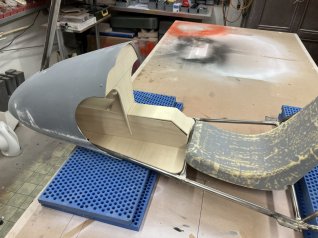

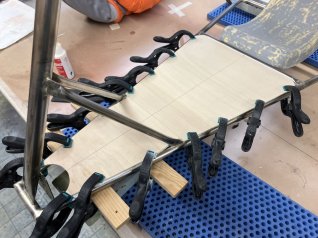

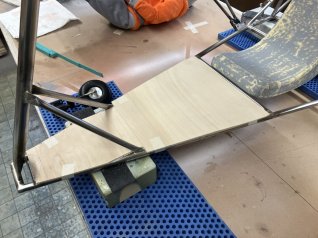

Der Rumpfboden wird vorbereitet

Rumpfboden eingepasst

Die Rumpfgondel habe ich unten nochmals überarbeitet

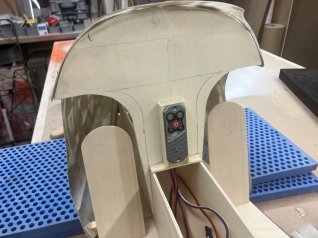

Die Mittelkonsole mit dem Bugrad Servo

Das Armaturenbrett ist mit der Konsole fest verklebt

Inzwischen ist es Weihnachten geworden

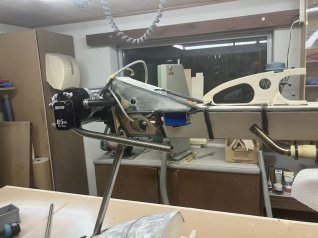

Rumpfgondel probemontiert

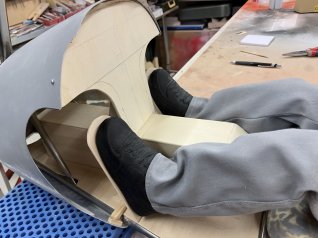

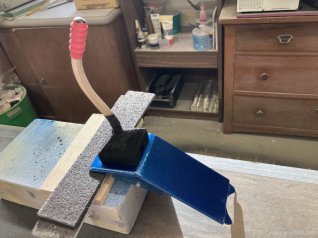

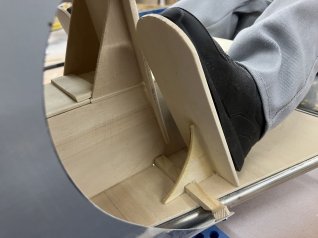

Fusspedale montiert

Die Abstützung der Pedale

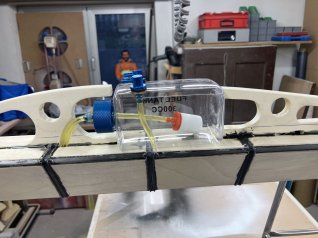

Für den Tank musste die Mittelrippe angepasst werden

Die Windschutzscheibe am anpassen

Innen an der Scheibe wird ein Rahmen anggossen

So sieht der angegossene Rahmen aus

Bis auf die Deckel ist alles fest mit dem Gestell verklebt

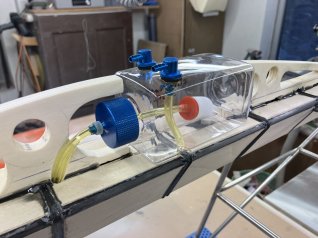

Der Tank ist von oben Sichtbar

Auch bei den Flügeln mussten für den Tank anpassungen gemacht werden

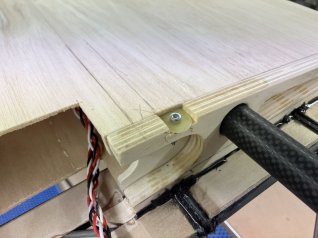

Die GFK Lasche für die Flügelsicherung

Die Flügel Sicherungsschrauben gehen durch beide Laschen

49g Glasgewebe macht das ganze grifffreundlicher

Der Empfängerschalter kommt ins Armaturenbrett

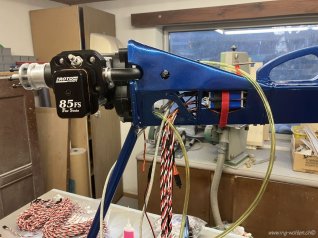

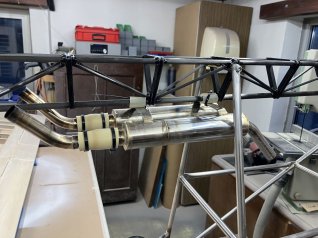

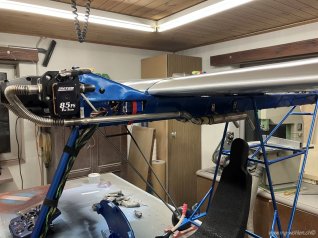

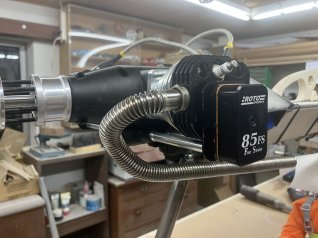

Der Auspuff ist montiert

Die schweren Kupferkrümmer werden ersetzt

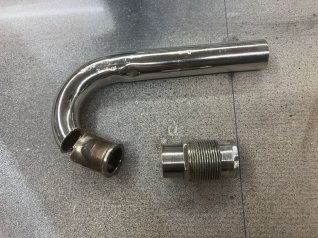

So sehen die neuen Krümmer aus

Jetzt muss noch ein Verbindungsrohr eingelötet werden

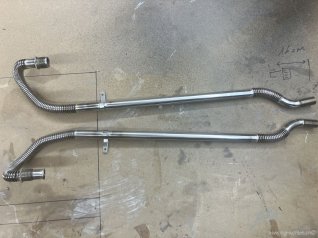

Die fertigen Auspuffrohre

Die Motorhalterung wird noch überlaminiert

Das muss noch angepasst werden

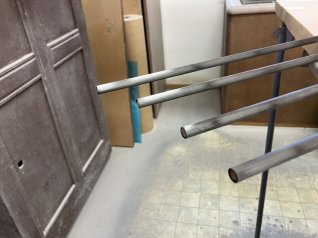

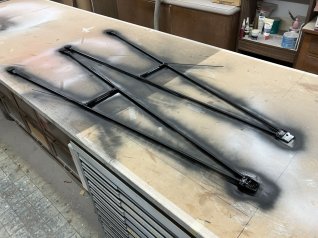

Als erstes bekommen die Streben Schwarze Farbe

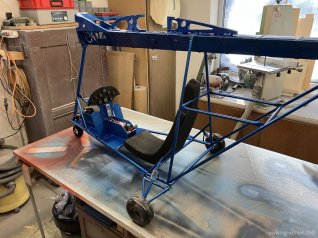

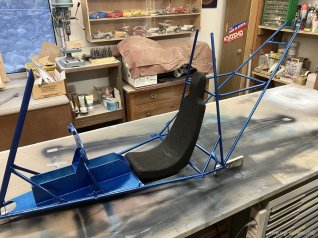

Das Metallgestell ist mit 2K Blau metallic von Ruco Pur gespritzt

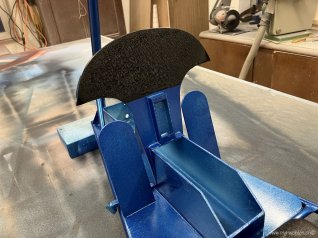

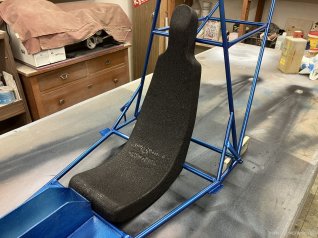

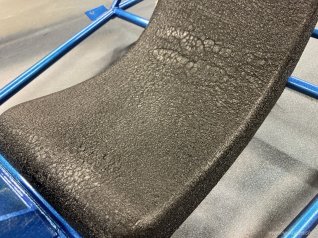

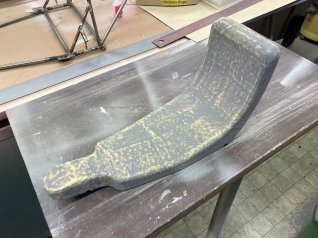

Den Sitz habe ich mit Schrumpflack aus der Dose gespritzt

Diese Unregelmässigkeiten entstehen durch Farbschicht differenz

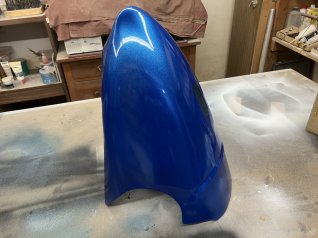

Die Gondel in Blau Metallic

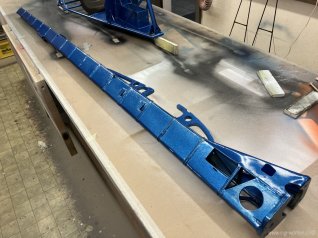

Auch der Ausleger ist Blau

Jetzt werden die Flügel mit Glosstex silber bespannt

Hier werden die Ruderscharniere eingeklebt

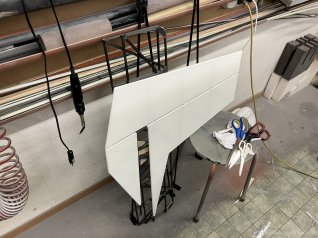

wegen zu wenig Folie musste ich das Seitenleitwerk in Weiss bespannen

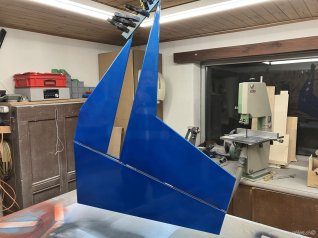

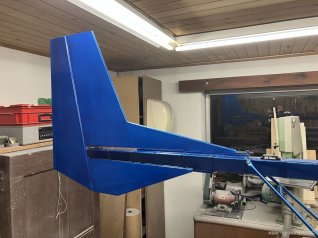

Das weisse SLW blau gespritzt

Auch das Panel ist mit Schrumpflack gespritzt

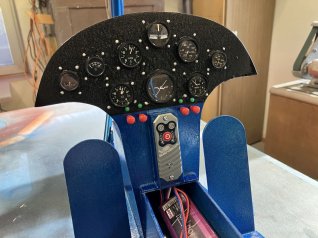

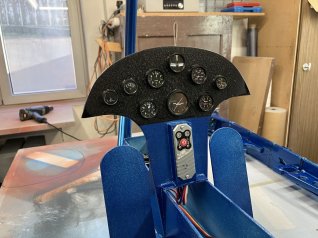

Armaturen aufgeklebt und Schalter montiert

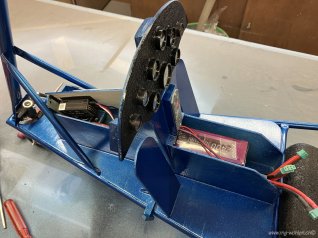

Akkus und Empfänger werden in der Konsole verstaut

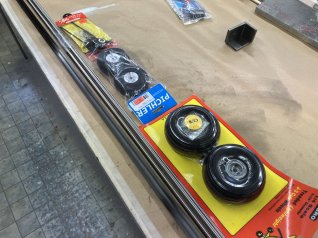

Die Räder sind montiert

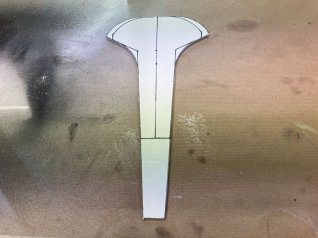

Der Steuerknüppel aus Holz

Das Armaturenbrett mit Stecknadeln verfeinert

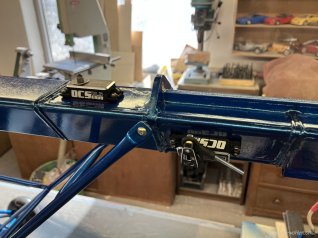

Höhen und Seitenruderservo montiert

Seitenleitwerk nach dem Spritzen probemontiert

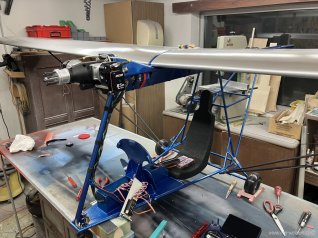

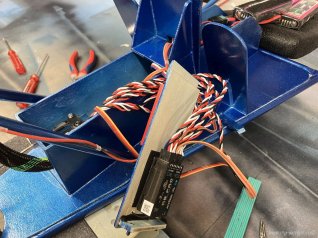

Die Verkabelung beginnt

Da muss noch Ordnung geschaffen werden

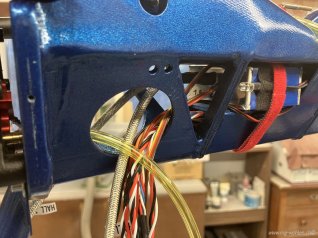

Der Kabelbaum ist nach unten geführt

Es wird immer enger

Endmontage Tank

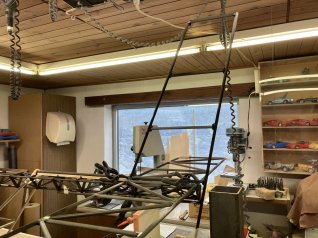

Endmontage Streben

Endmontage Auspuff

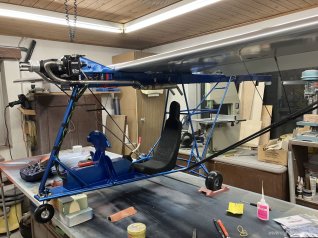

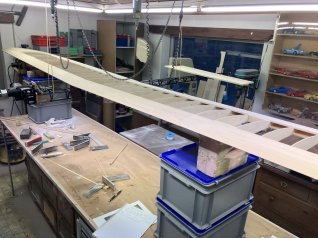

Die Platzverhältnisse in meiner Werstatt sind begrenzt

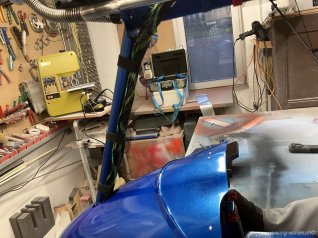

Der Kabelbaum wird nur mit Gwebeband am Rohr befestigt
