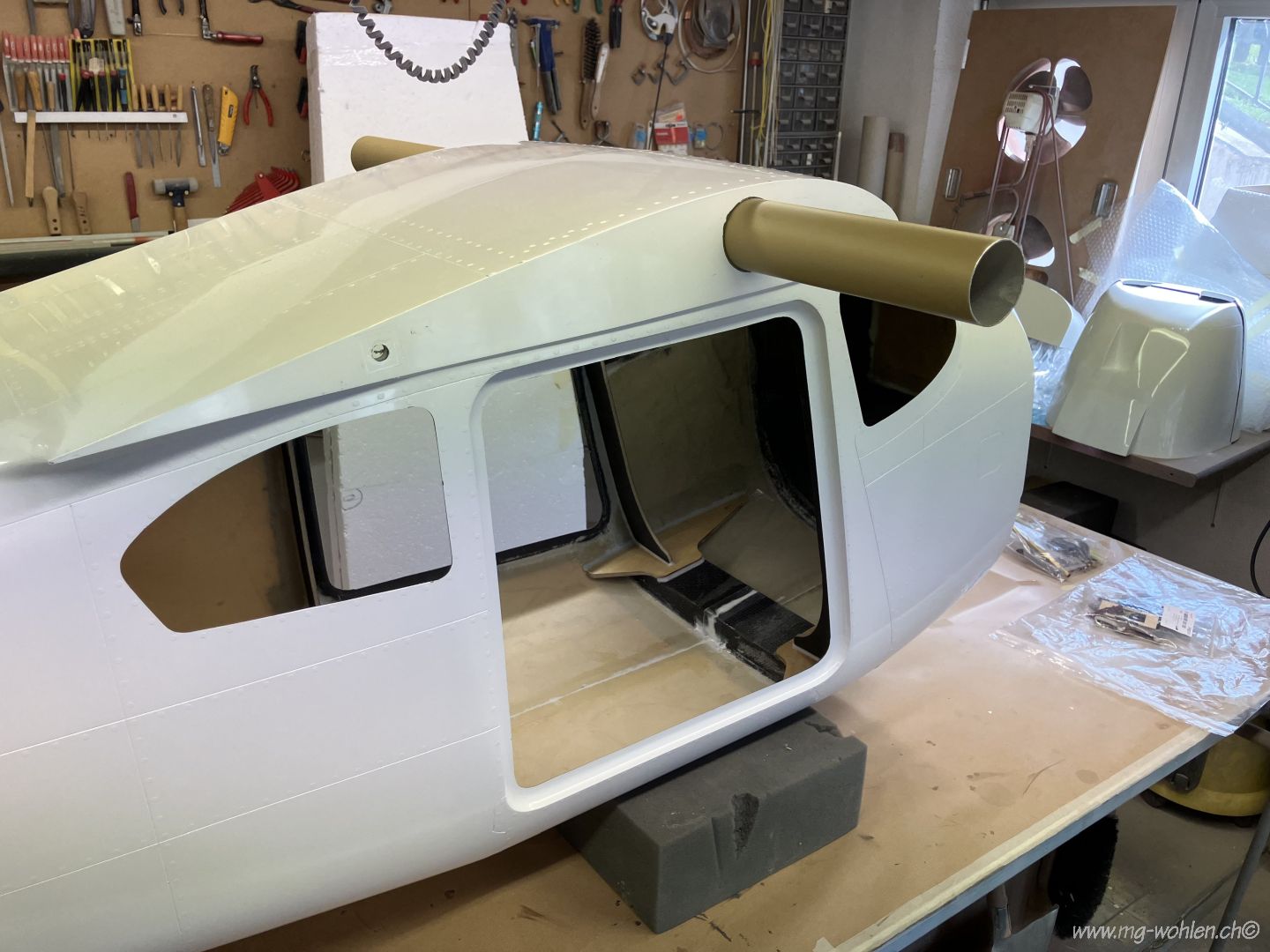

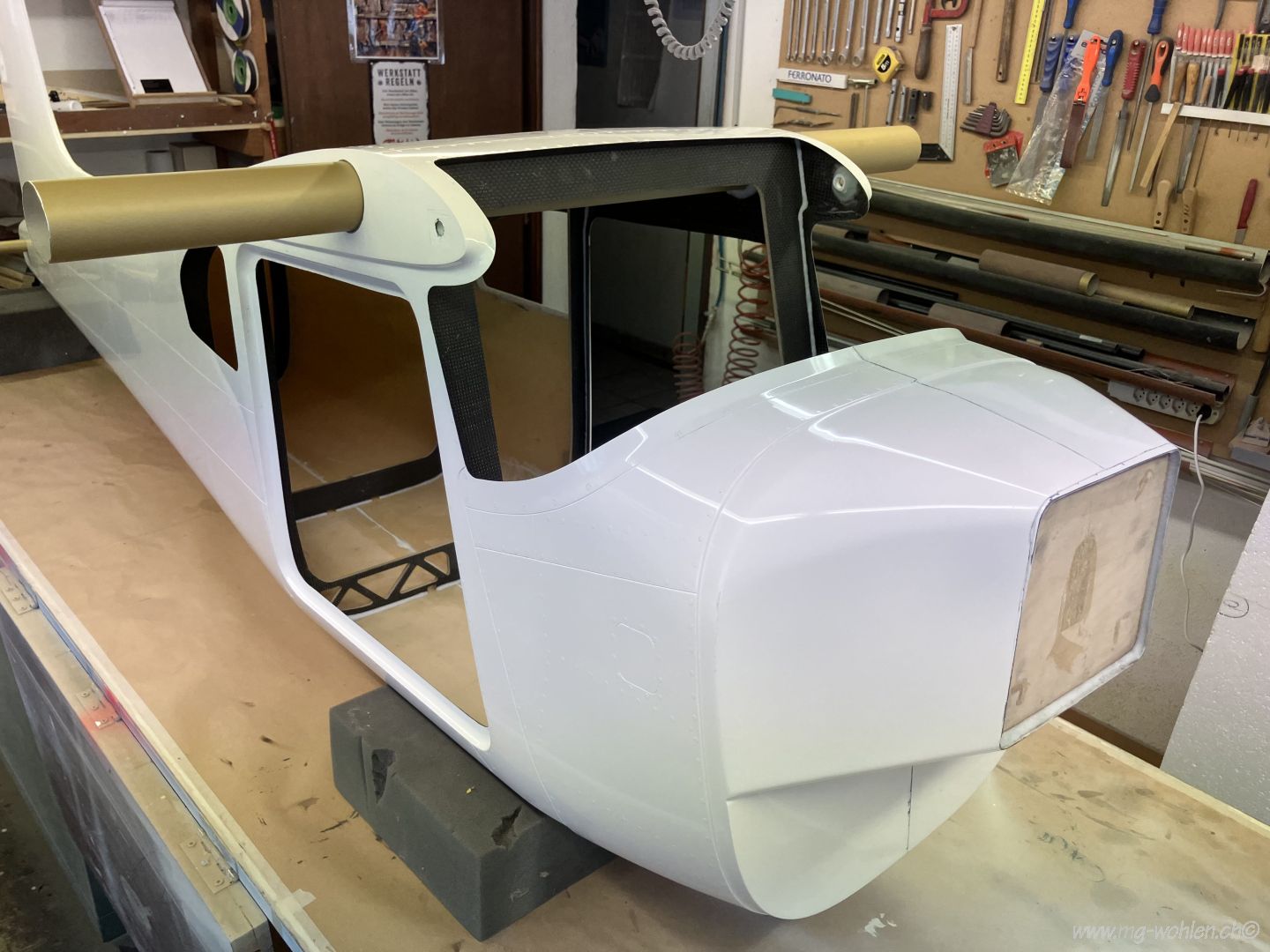

Der Rumpf wird schon mit der Steckung angeliefert

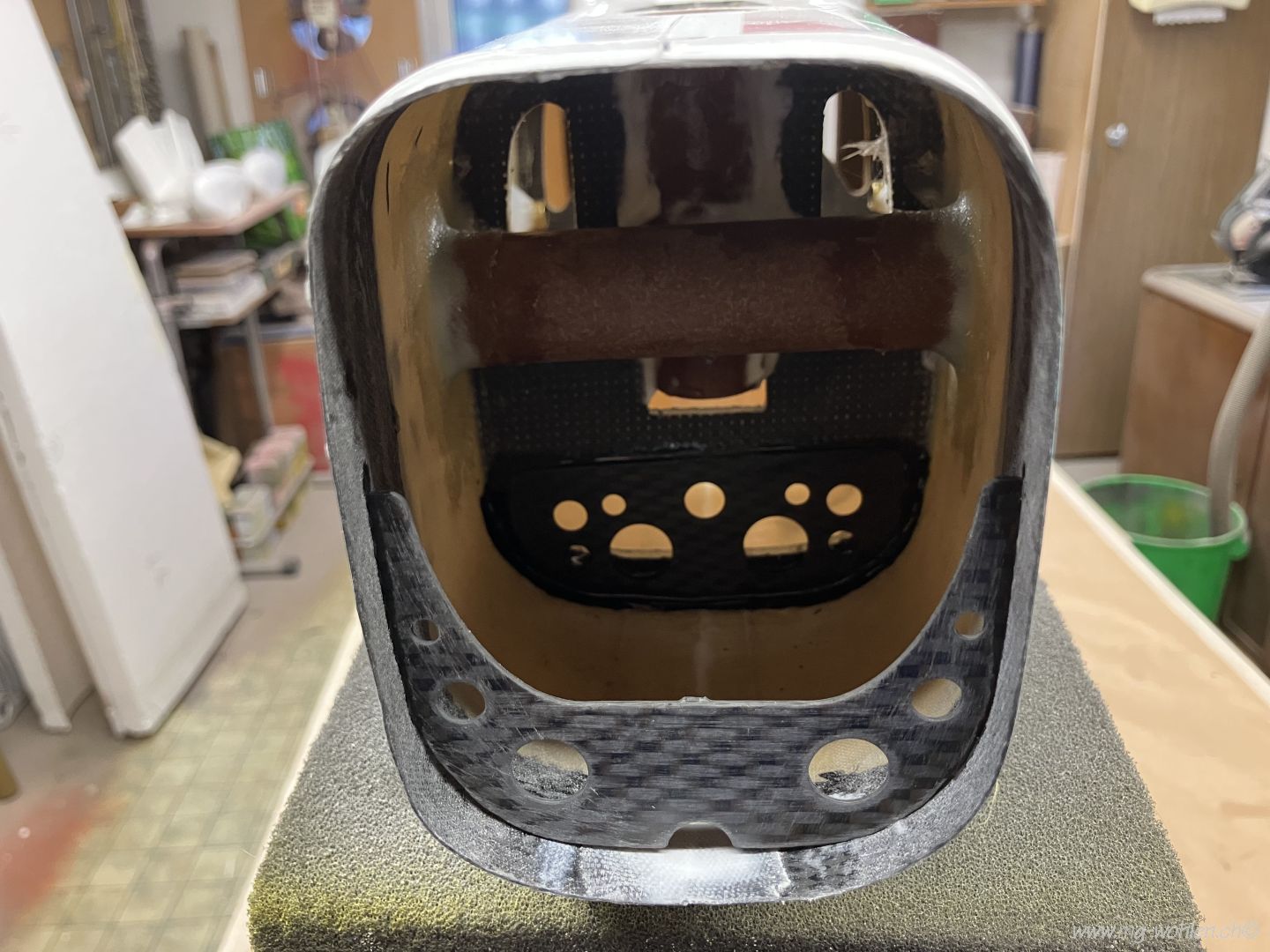

Die Hauptspanten und der Motorspant ist vom Werk her eingebaut

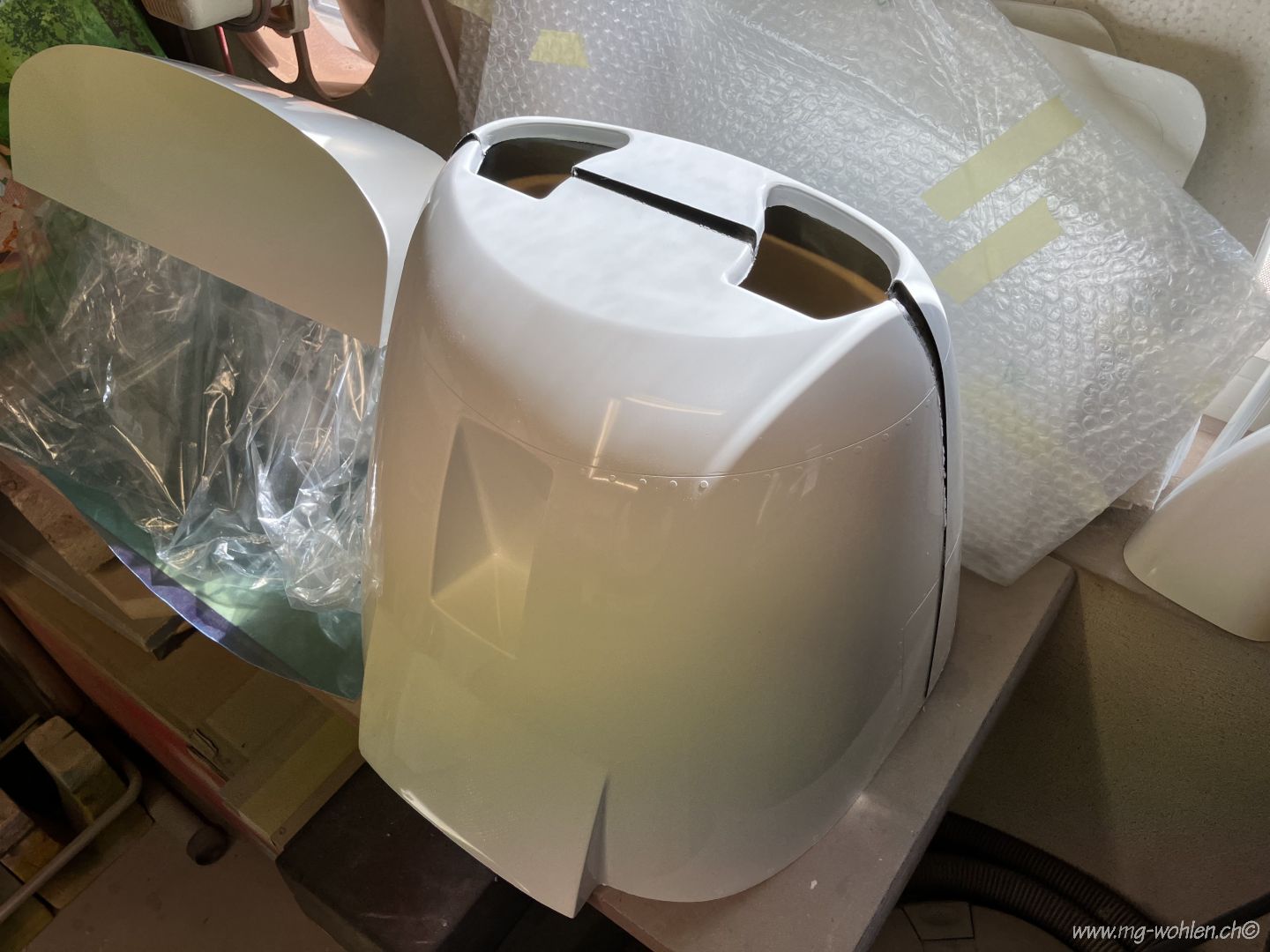

Die Motorhaube ist zweiteilig

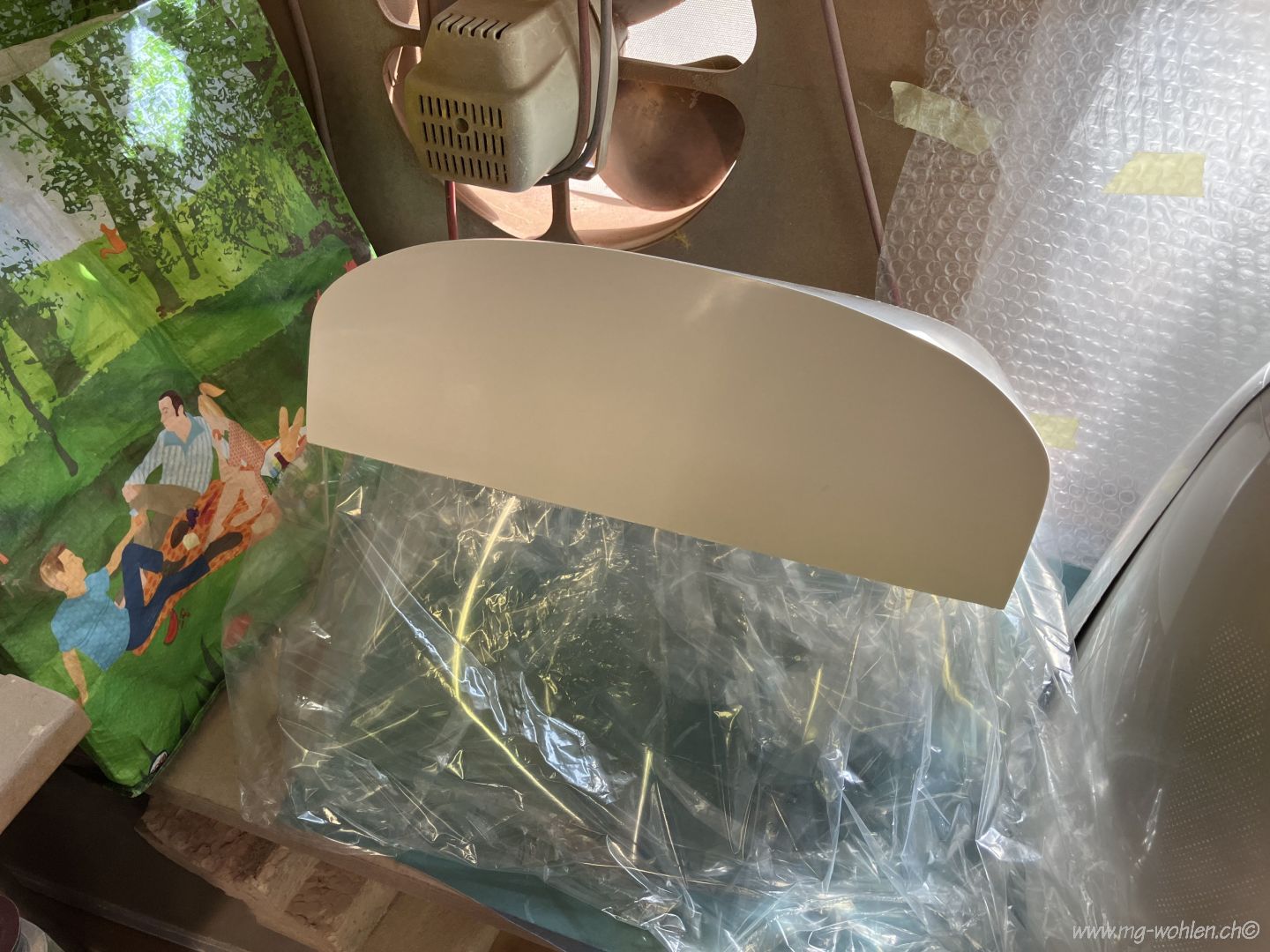

Das Panel muss noch angepasst und ausgebaut werden

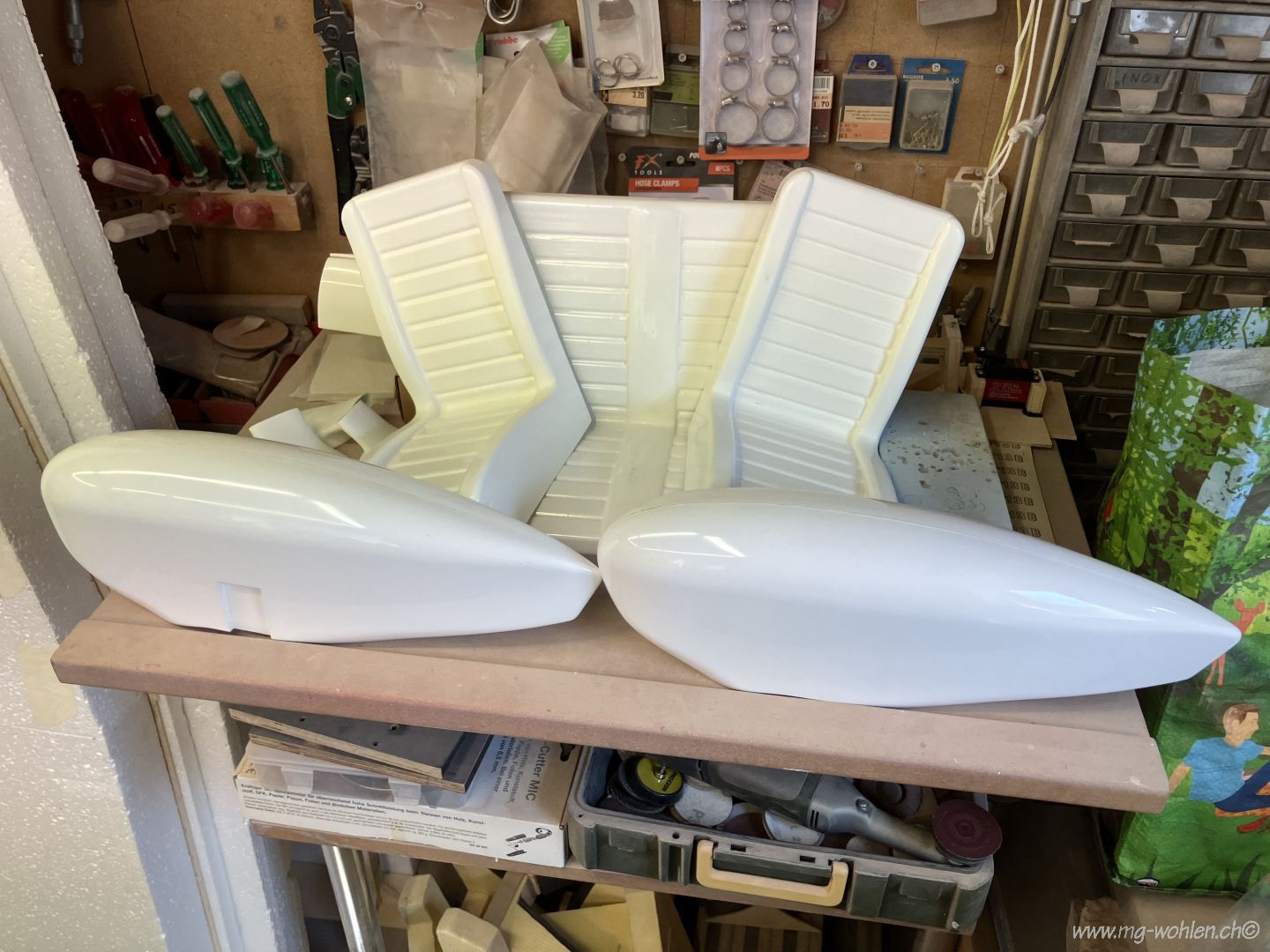

Sitze und Radschuhe

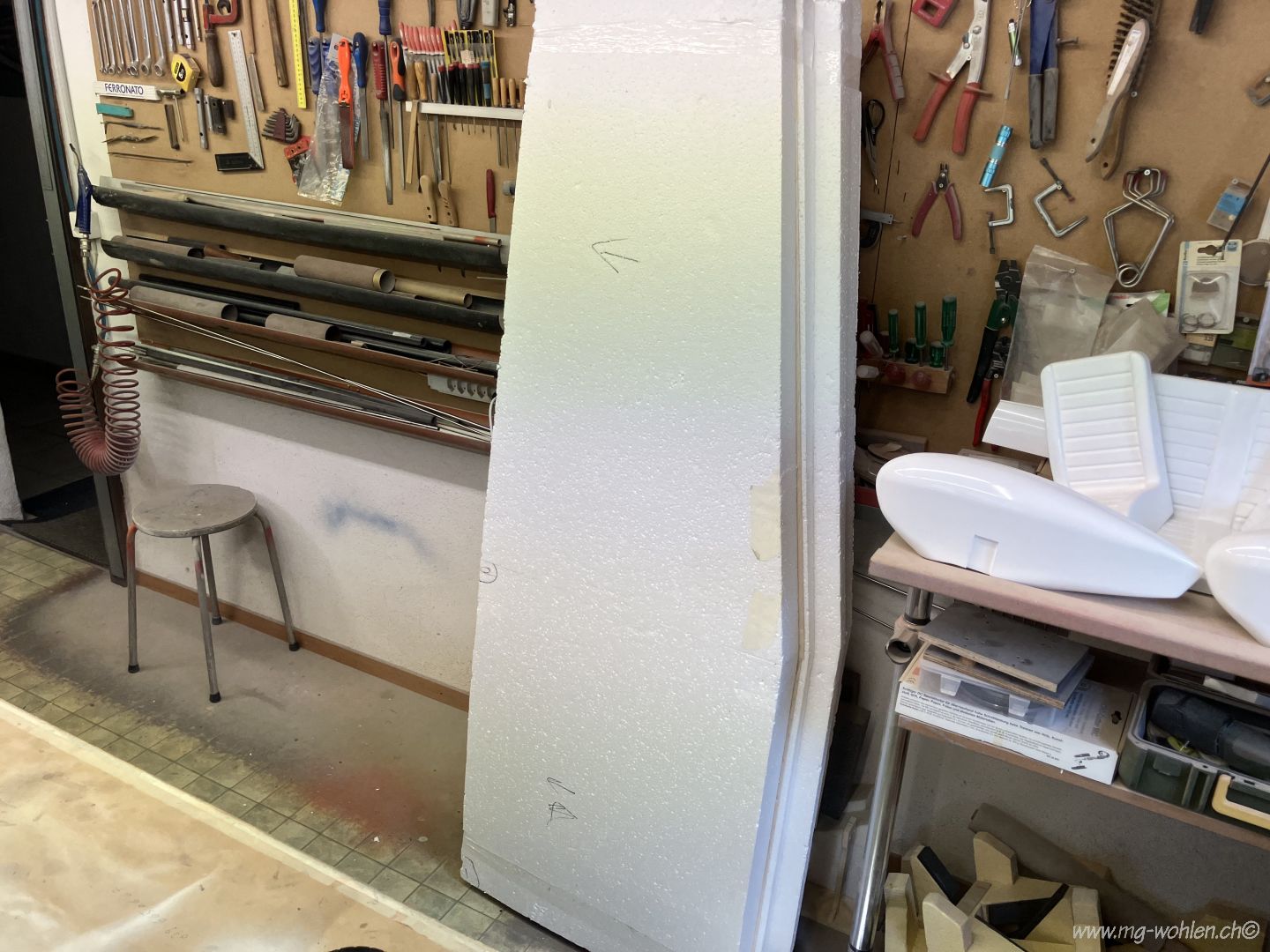

Die Flächen sind Styro Balsabeplankt und die Ruder ausgeschnitten

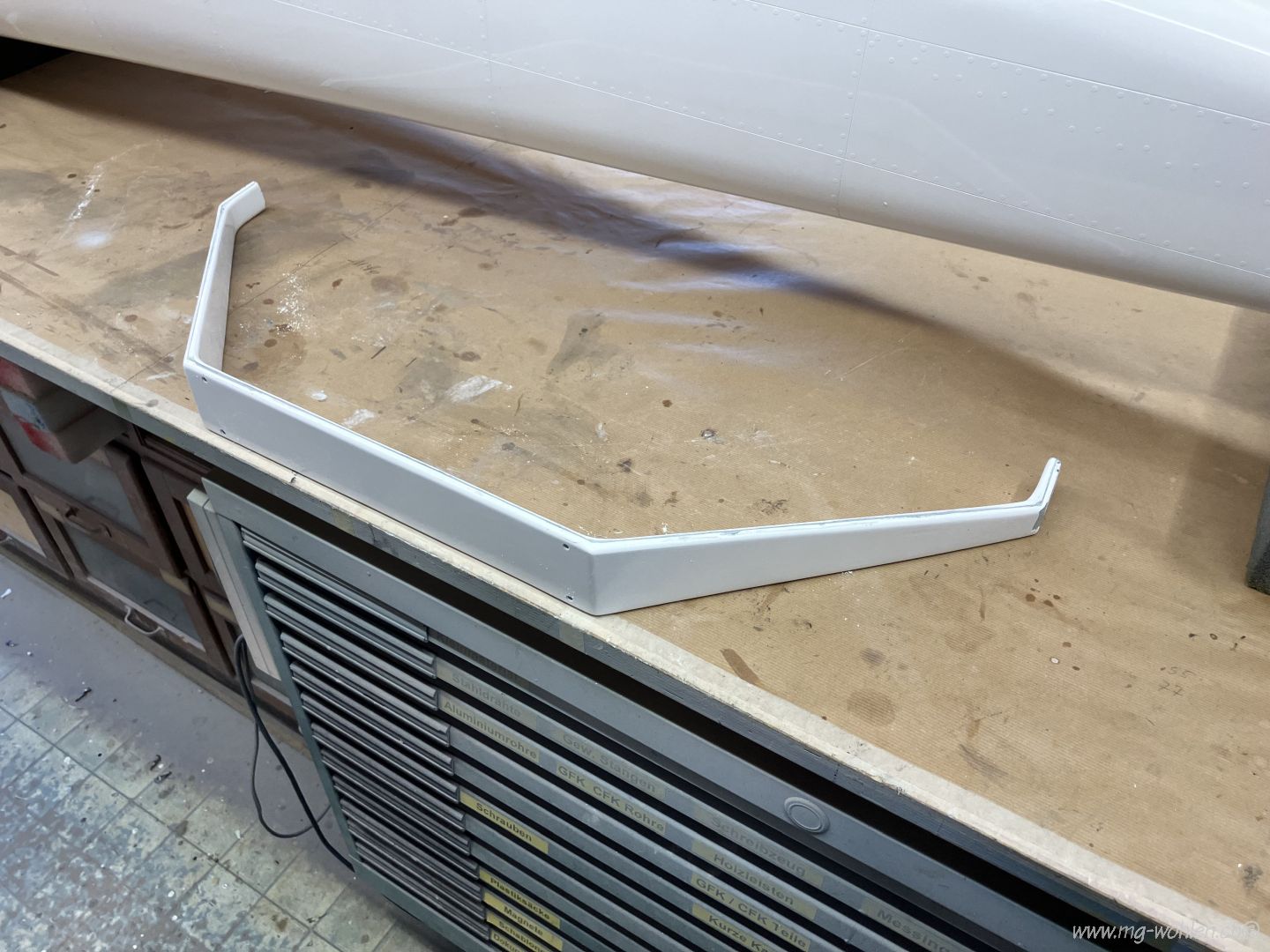

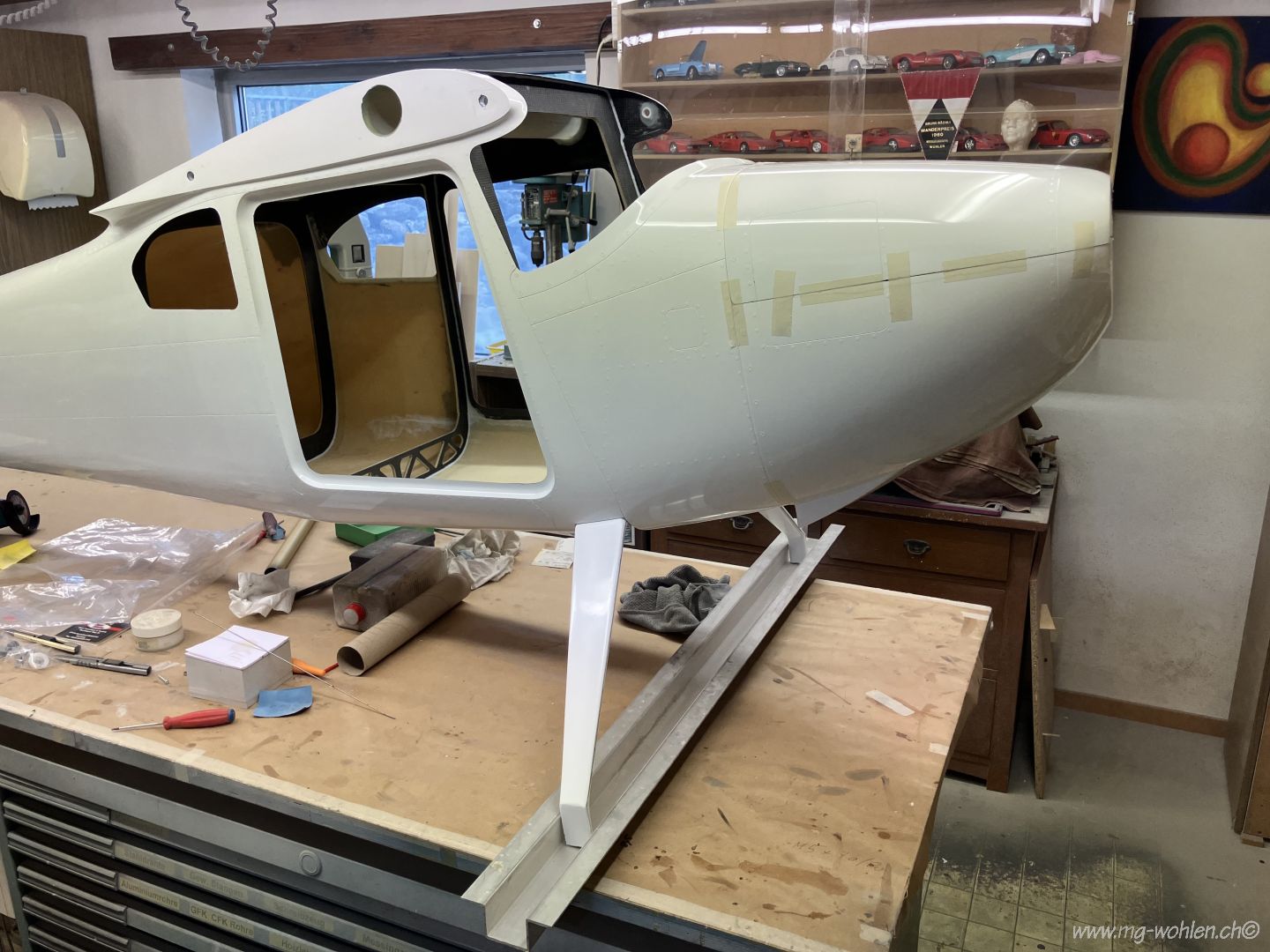

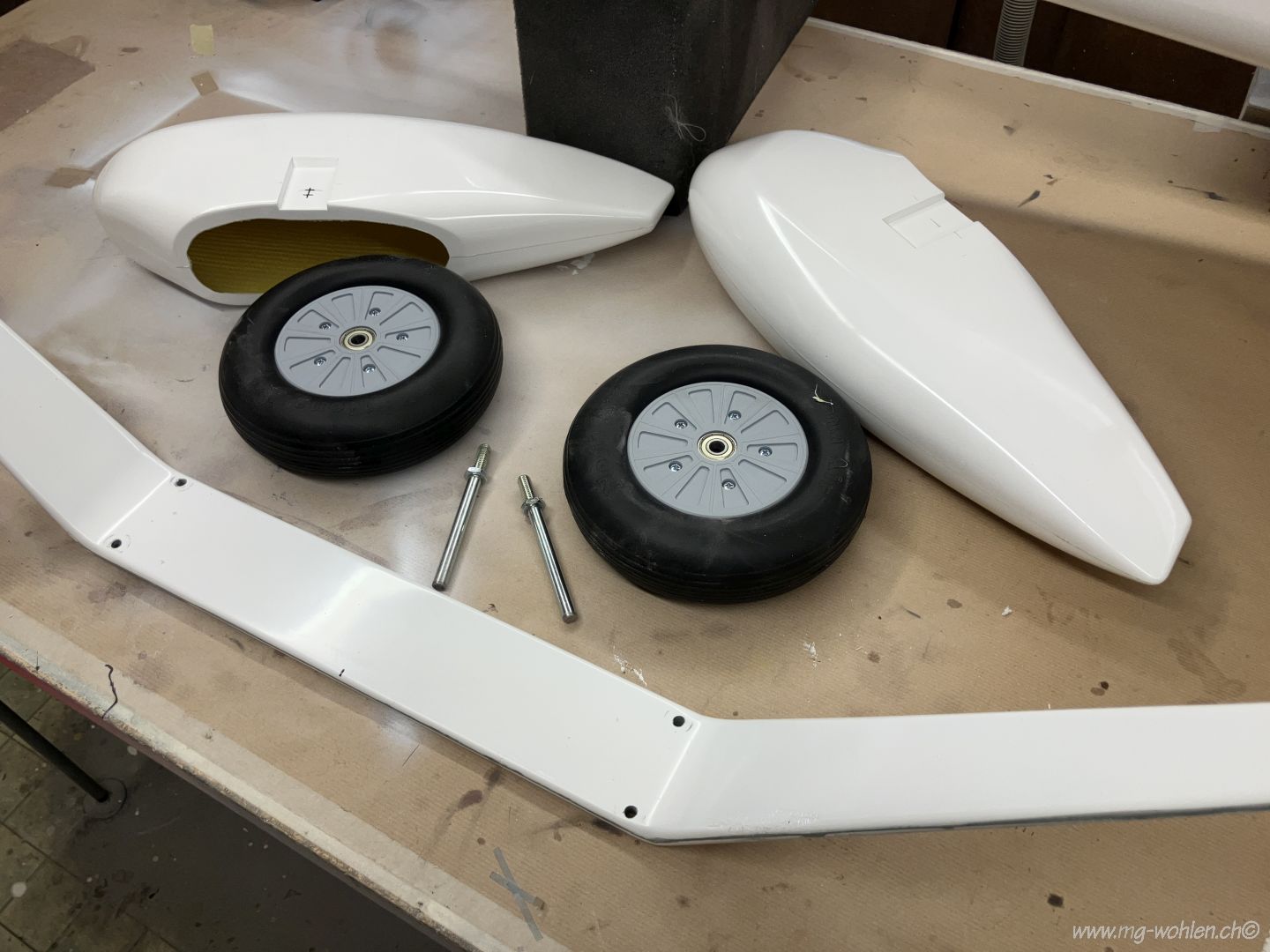

Das Hauptfahrwerk in GFK muss noch leicht überarbeitet werden

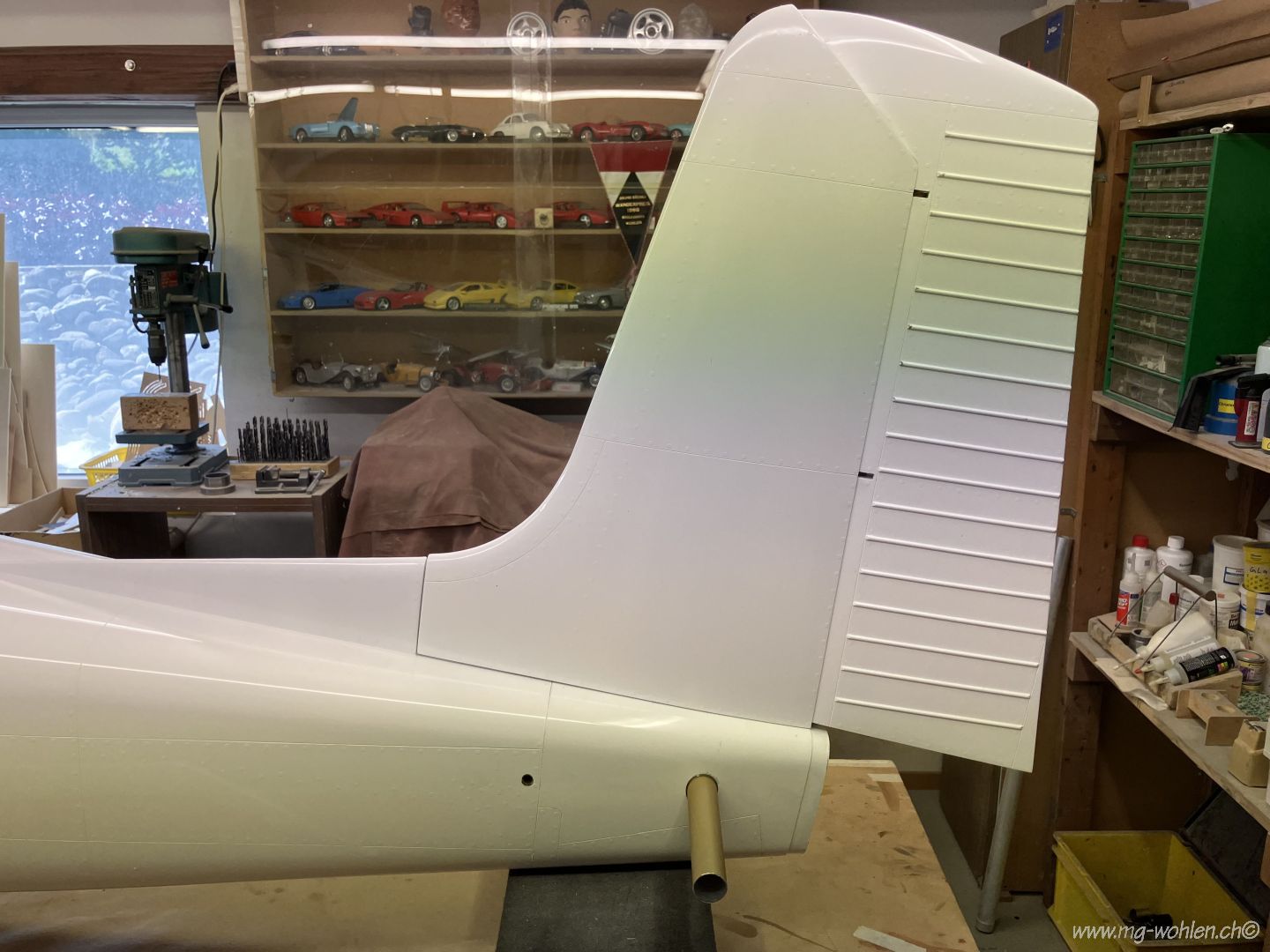

Das Seitenleitwerk ist Voll GFK und steckbar

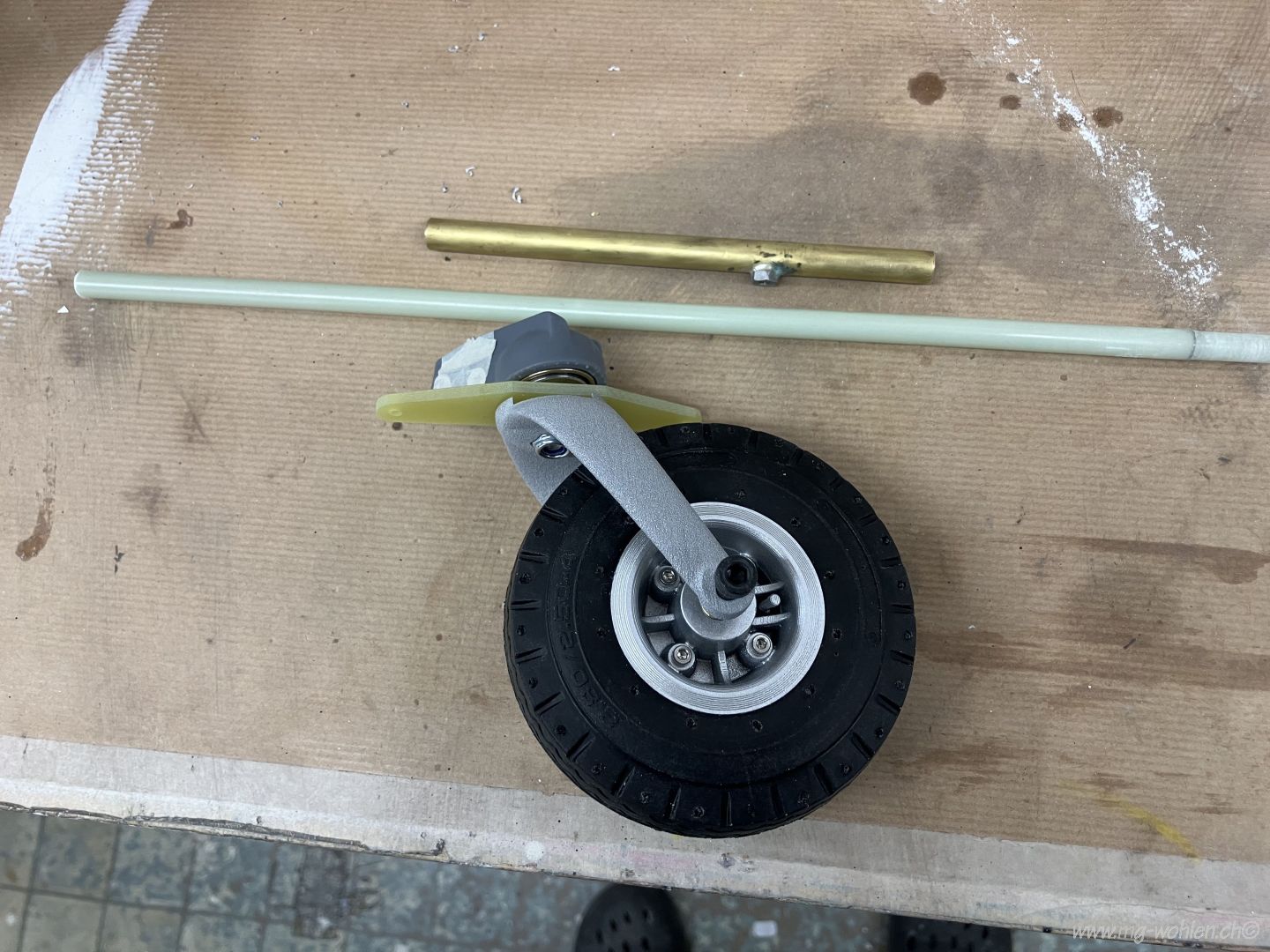

Das angelieferte Heckfahrwerk

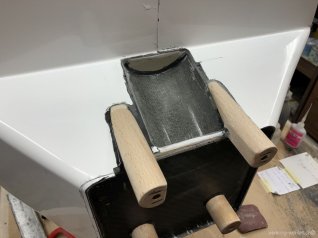

Die erste Aufgabe ist zwei Heckspanten einkleben
Die zwei Spanten sind gut verklebt
Das Rohr für das Heckfahrwerk ist ausgerichtet und verklebt

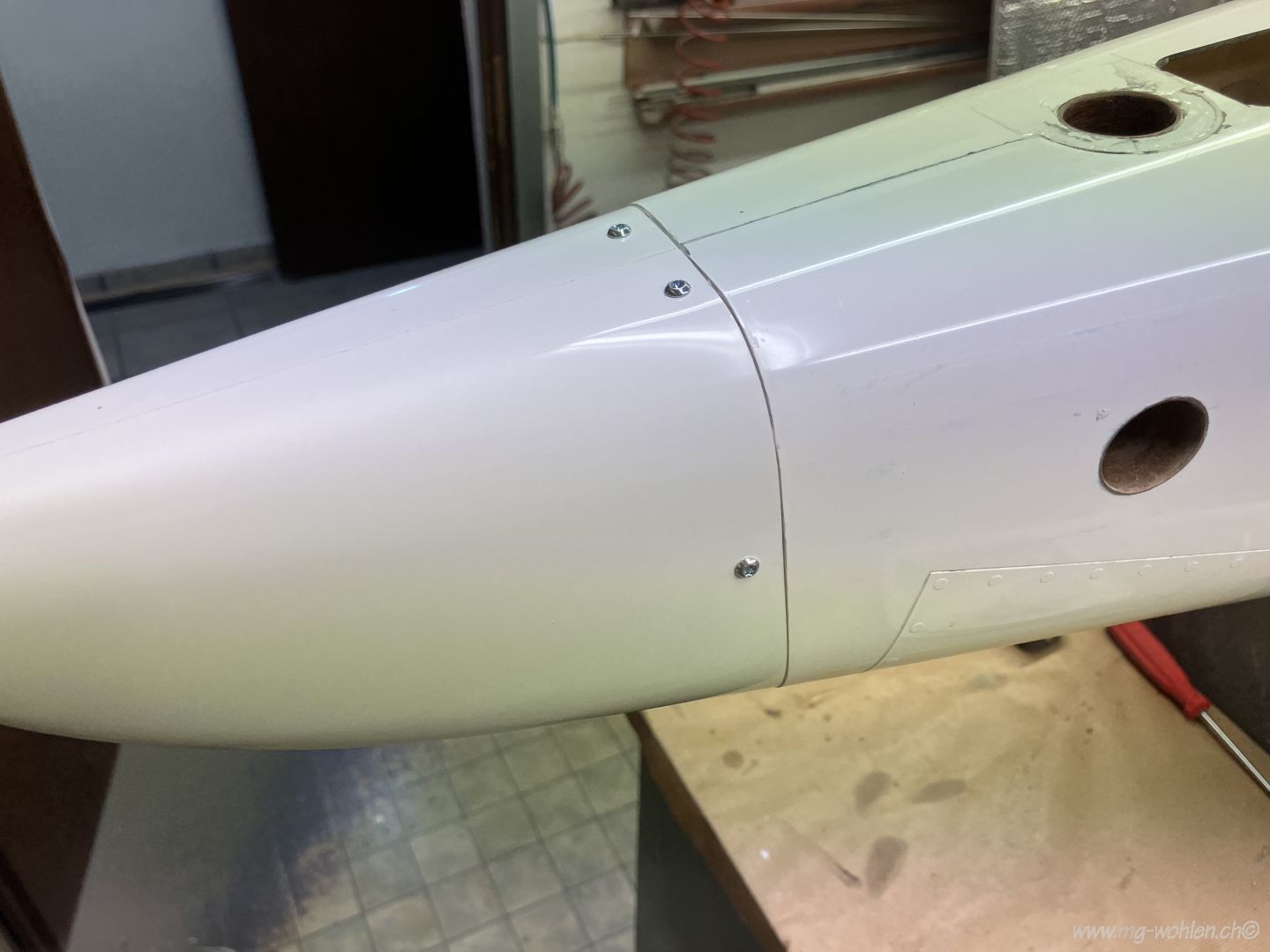

Der Heckabschluss wird mit M3 Schrauben befestigt
Hier sieht man die eingeklebten Messinghülsen für die Verschraubung

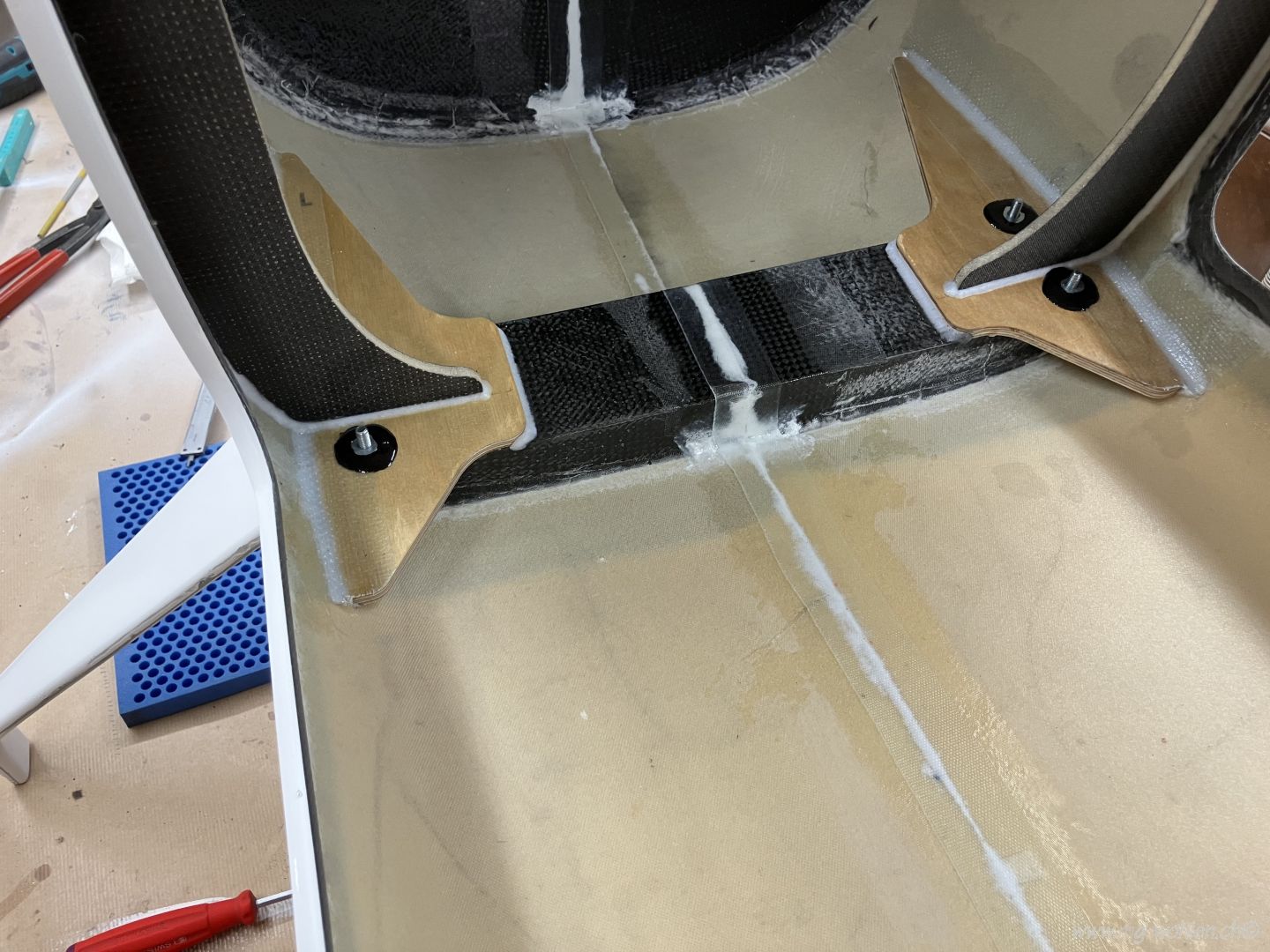

Die Befestigung vom Hauptfahrwrk

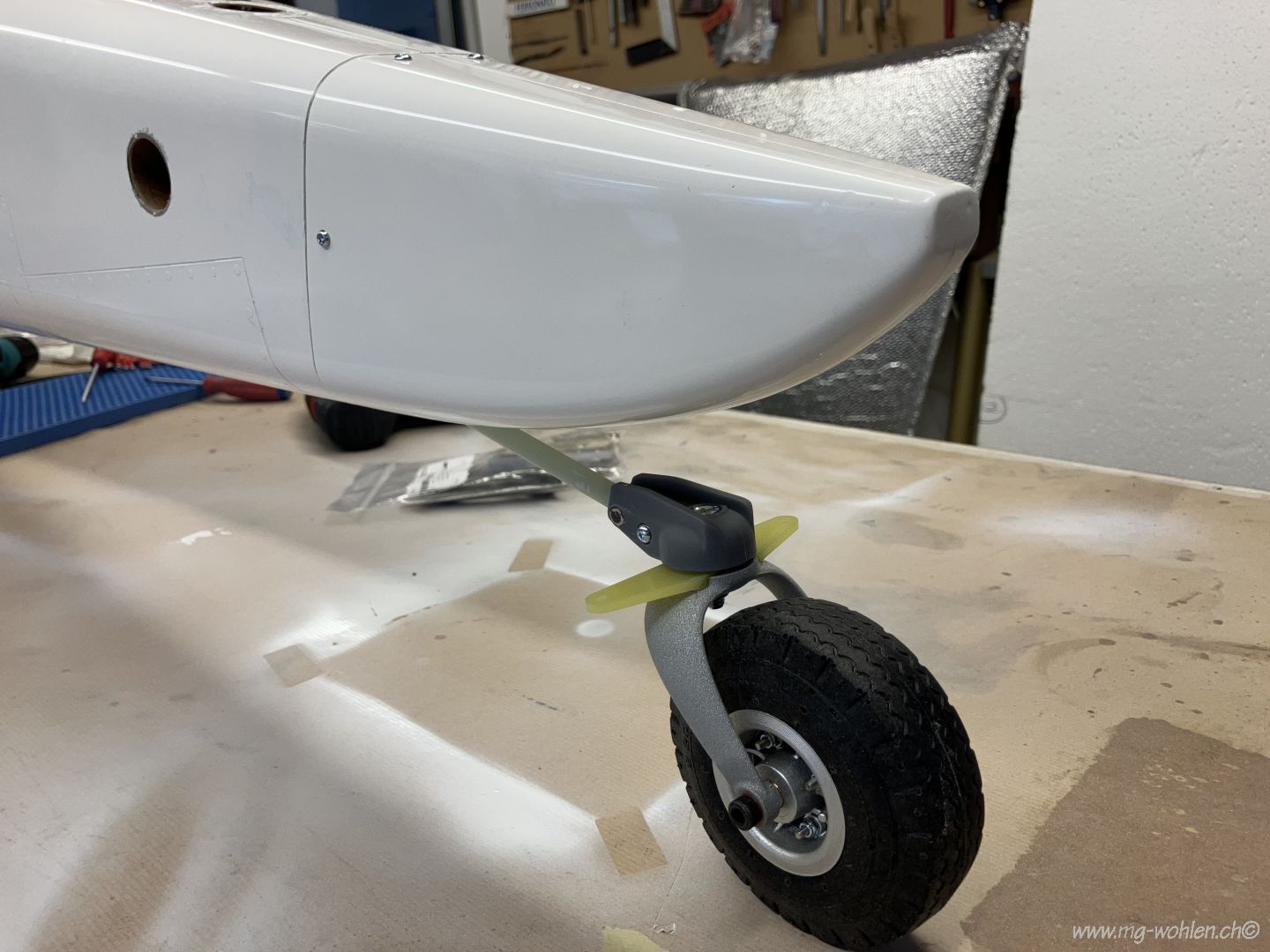

Das Heckrad muss noch angelenkt werden
Das Heckrad kann noch weiter nach hinten verschoben werden
Hier wird die Motorhaubenverschraubung vorbereitet
Auch hier wieder die eingeklebten M3 Messinghülsen

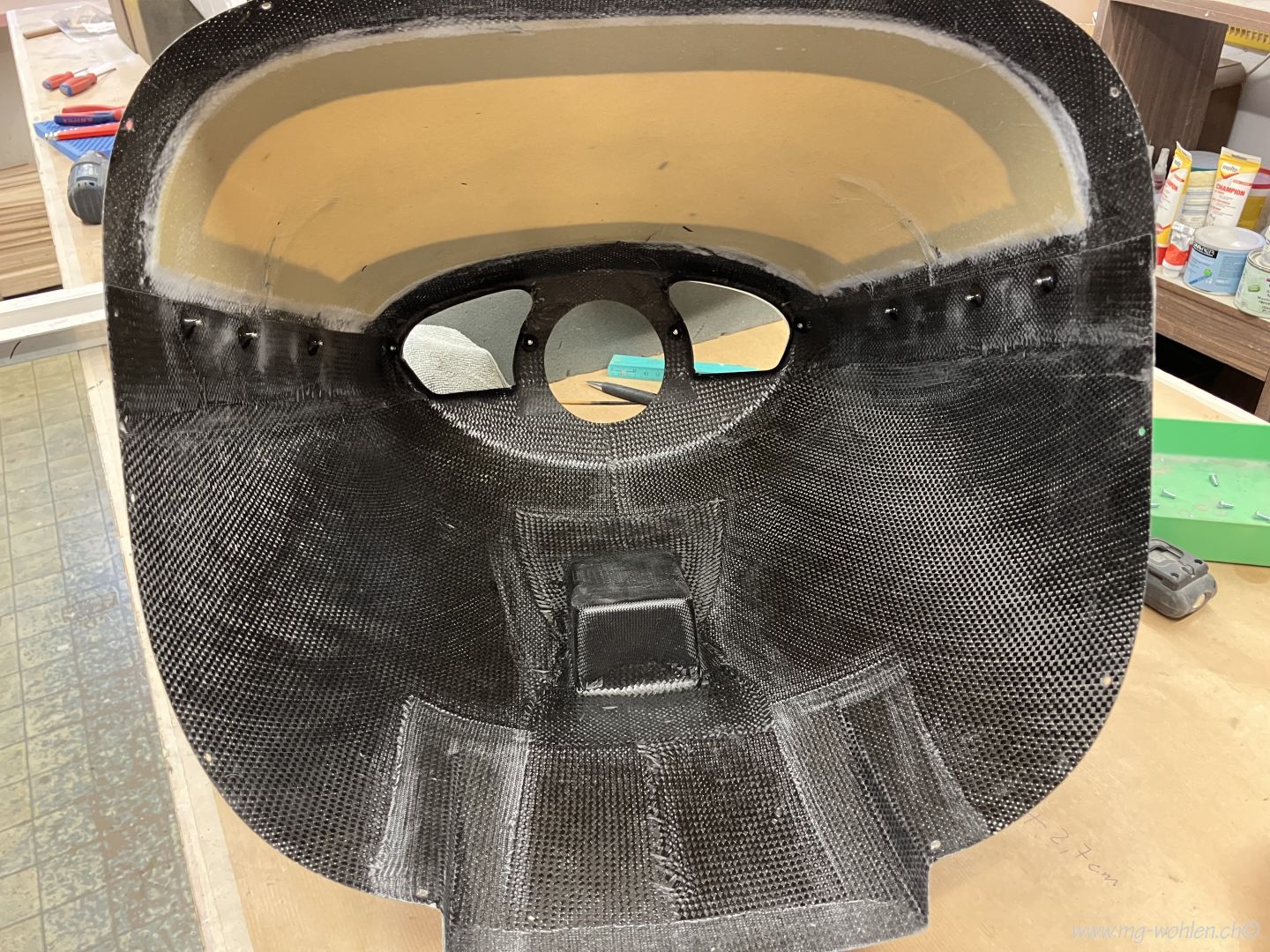

Die zweiteilige Motorhaube von innen

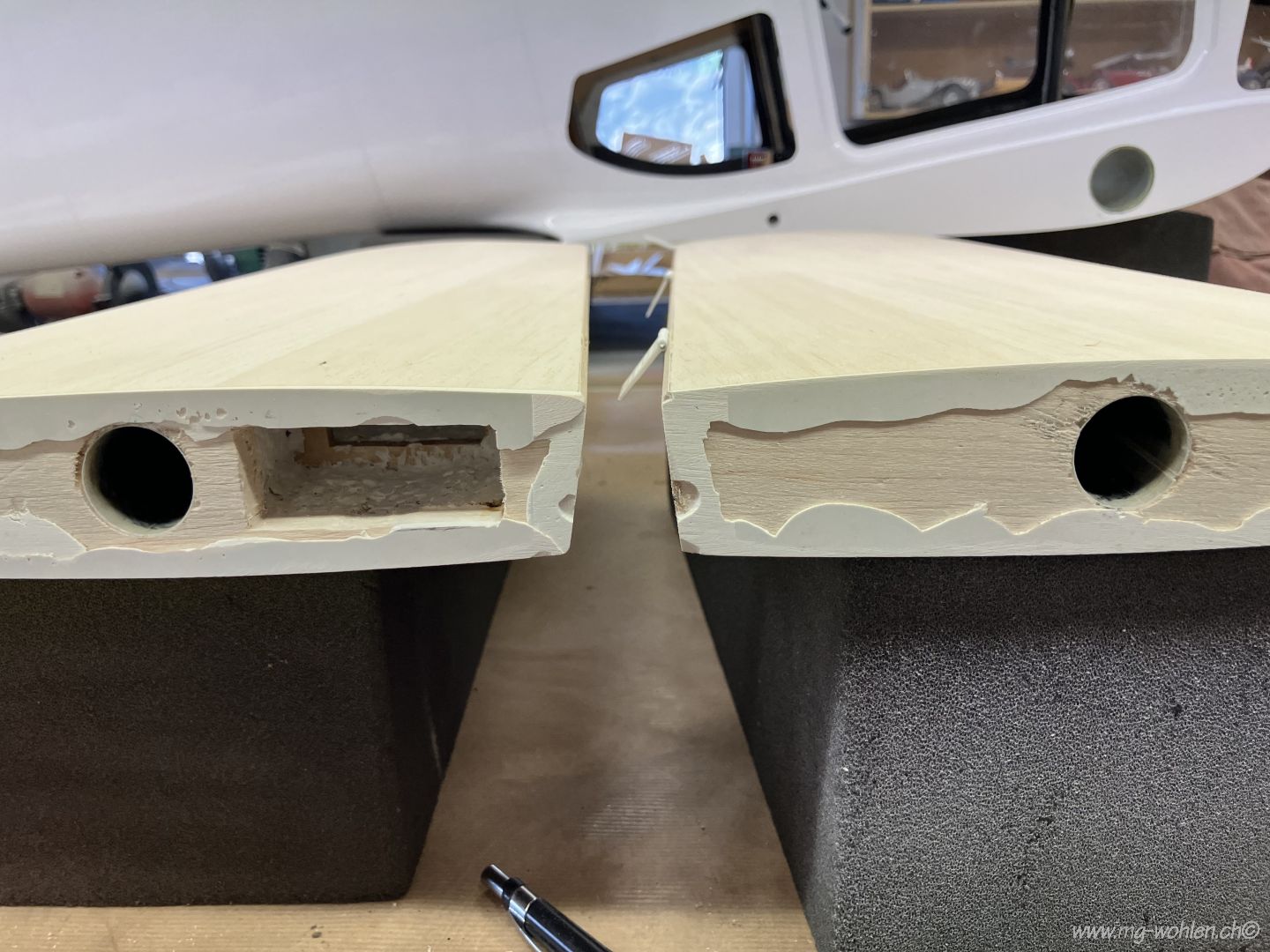

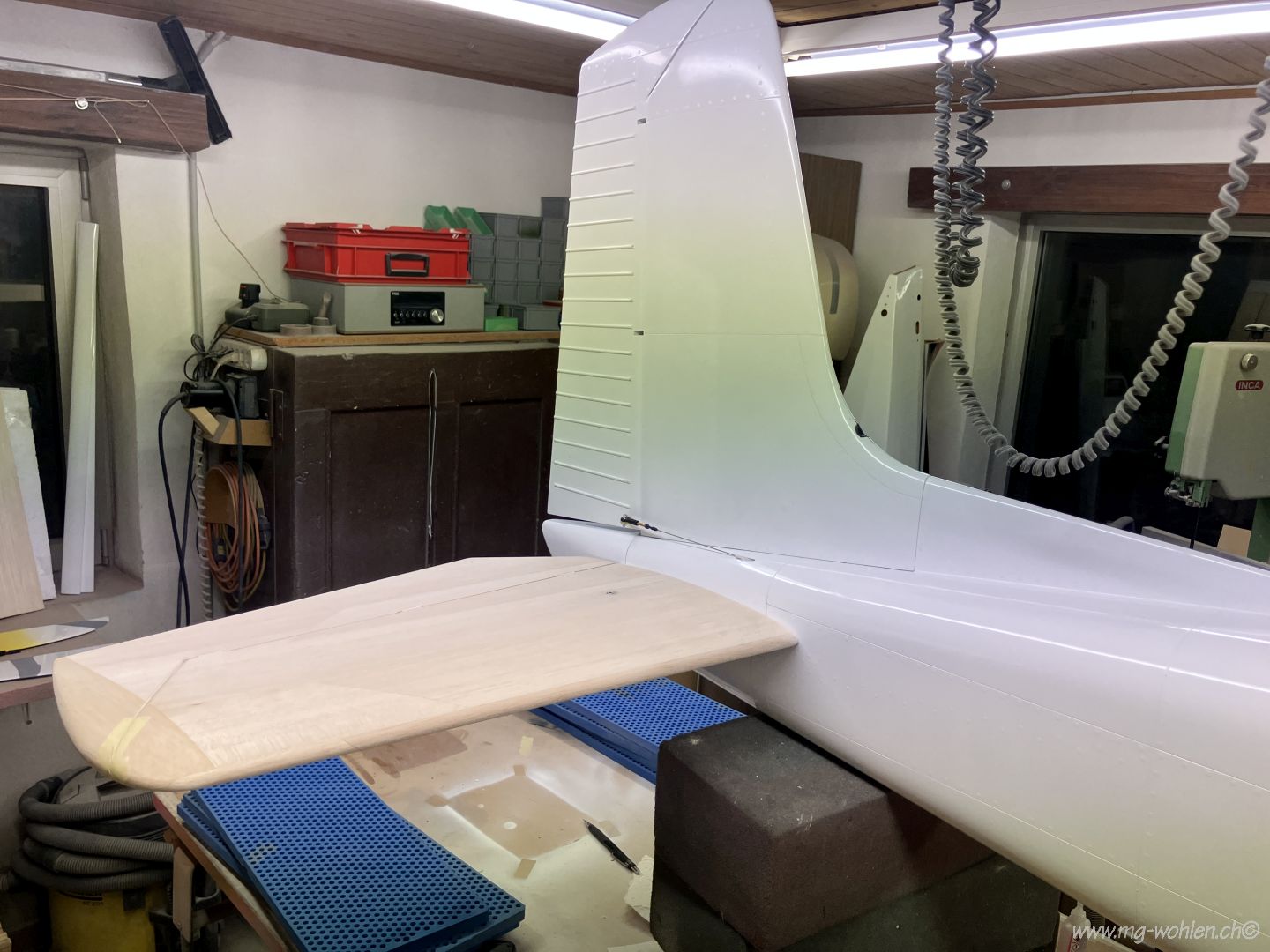

Die Höhenleitwerke sind Probemontiert
Eine Öffnung für das HLW-Servo ist gemacht
Höhenruderservo eingebaut und die Anlenkung vorbereitet

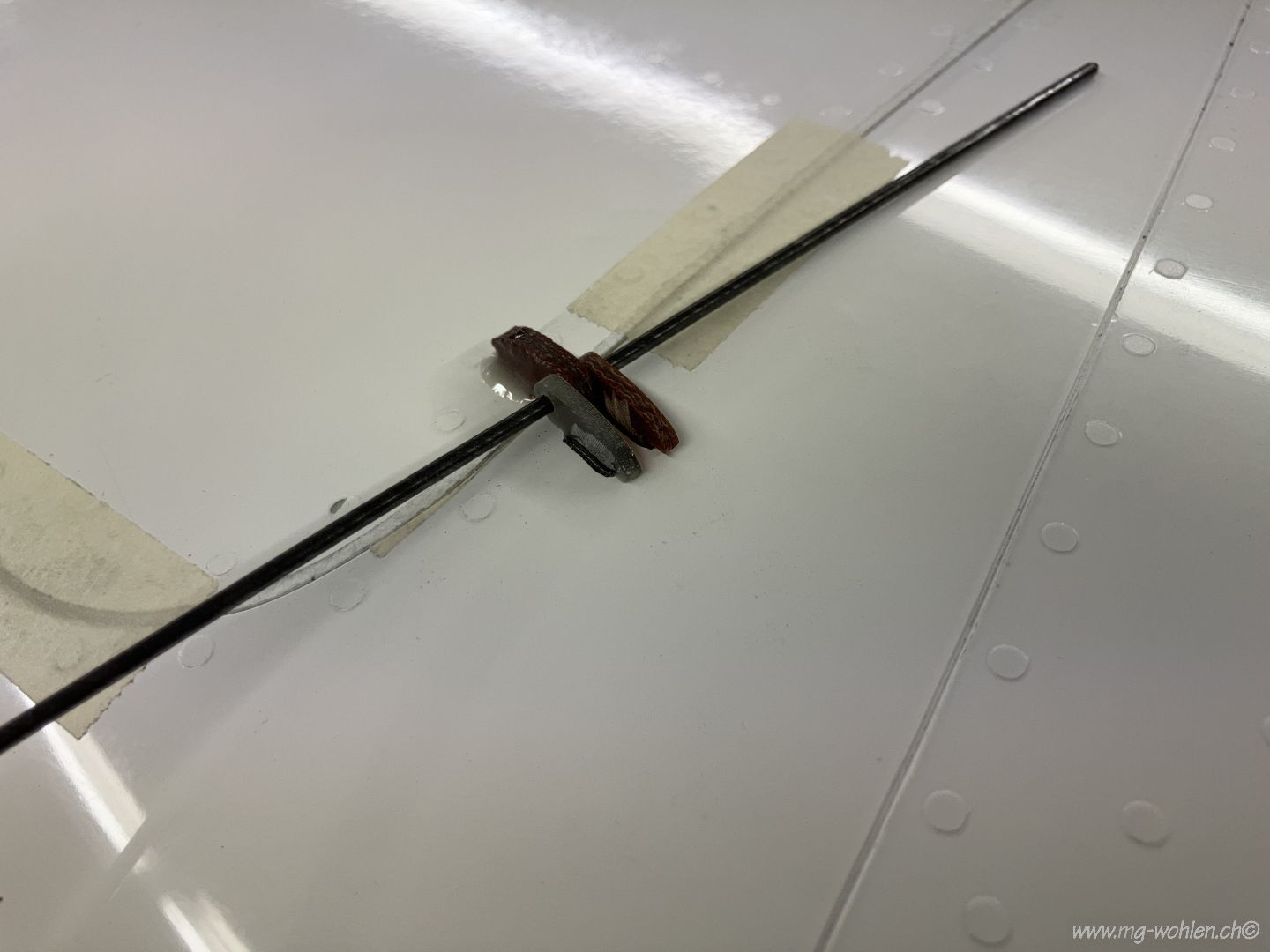

Die Anlenkung ist probemontiert aber noch nicht verklebt

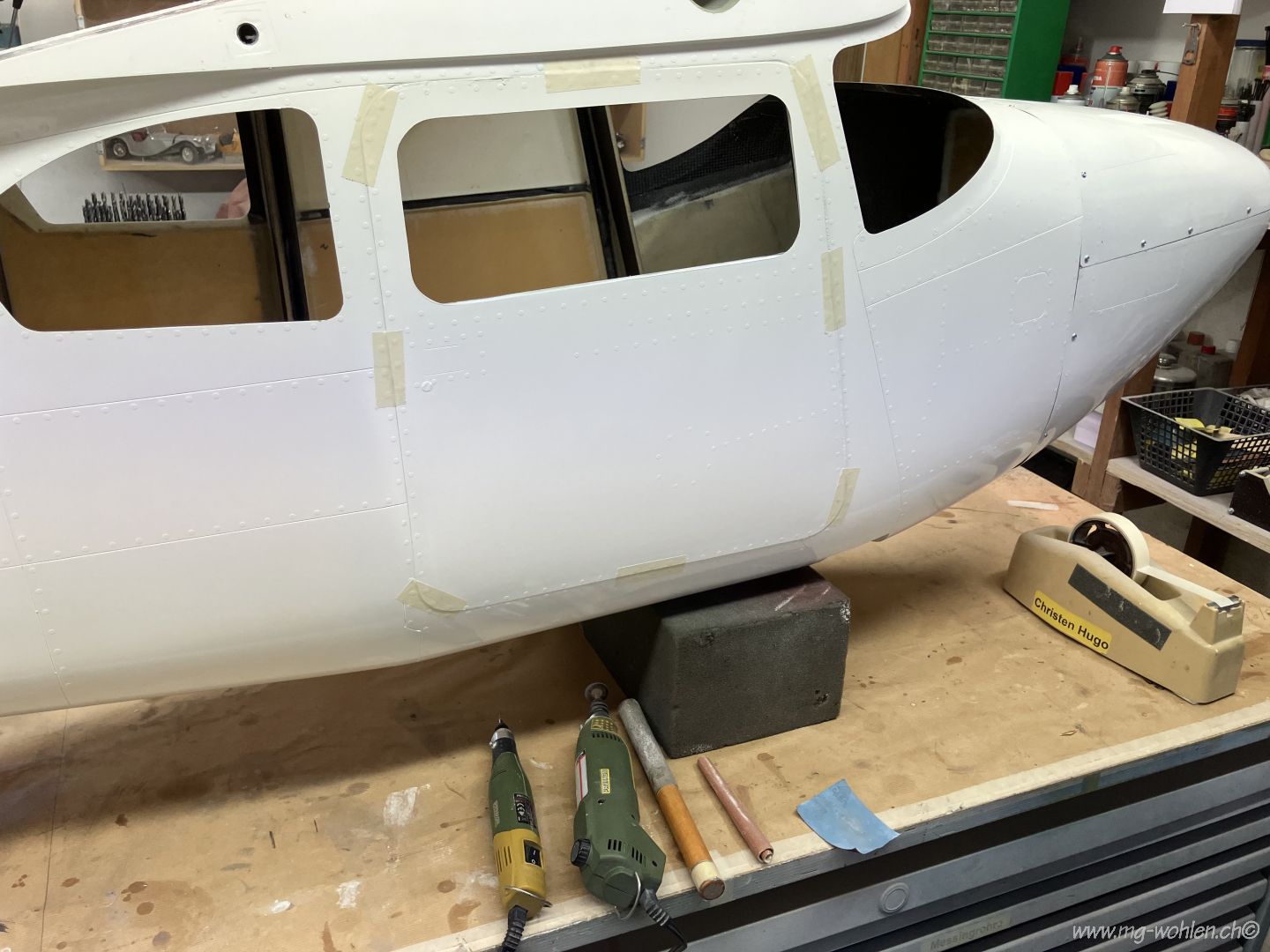

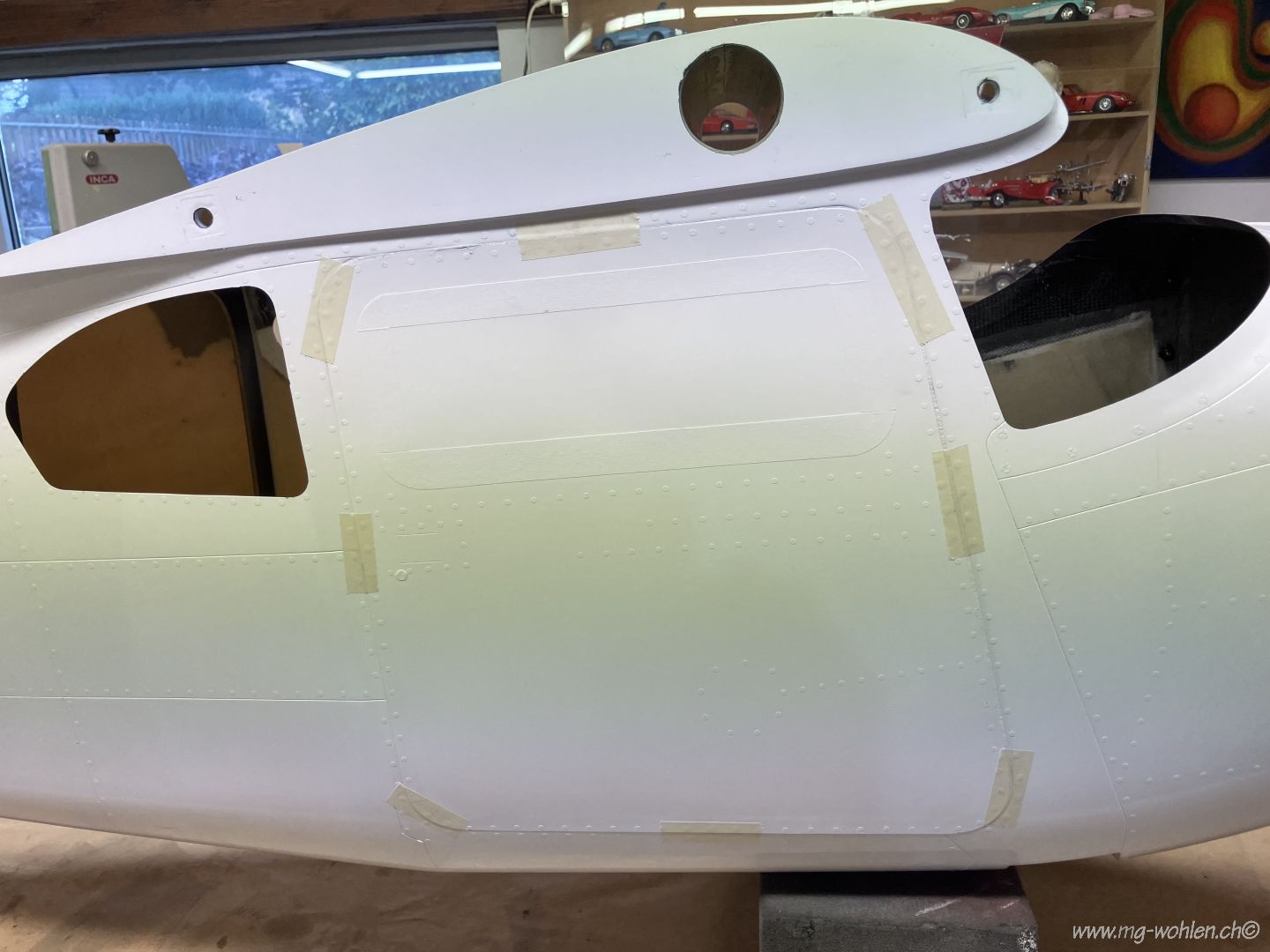

Passkontrolle der Türen

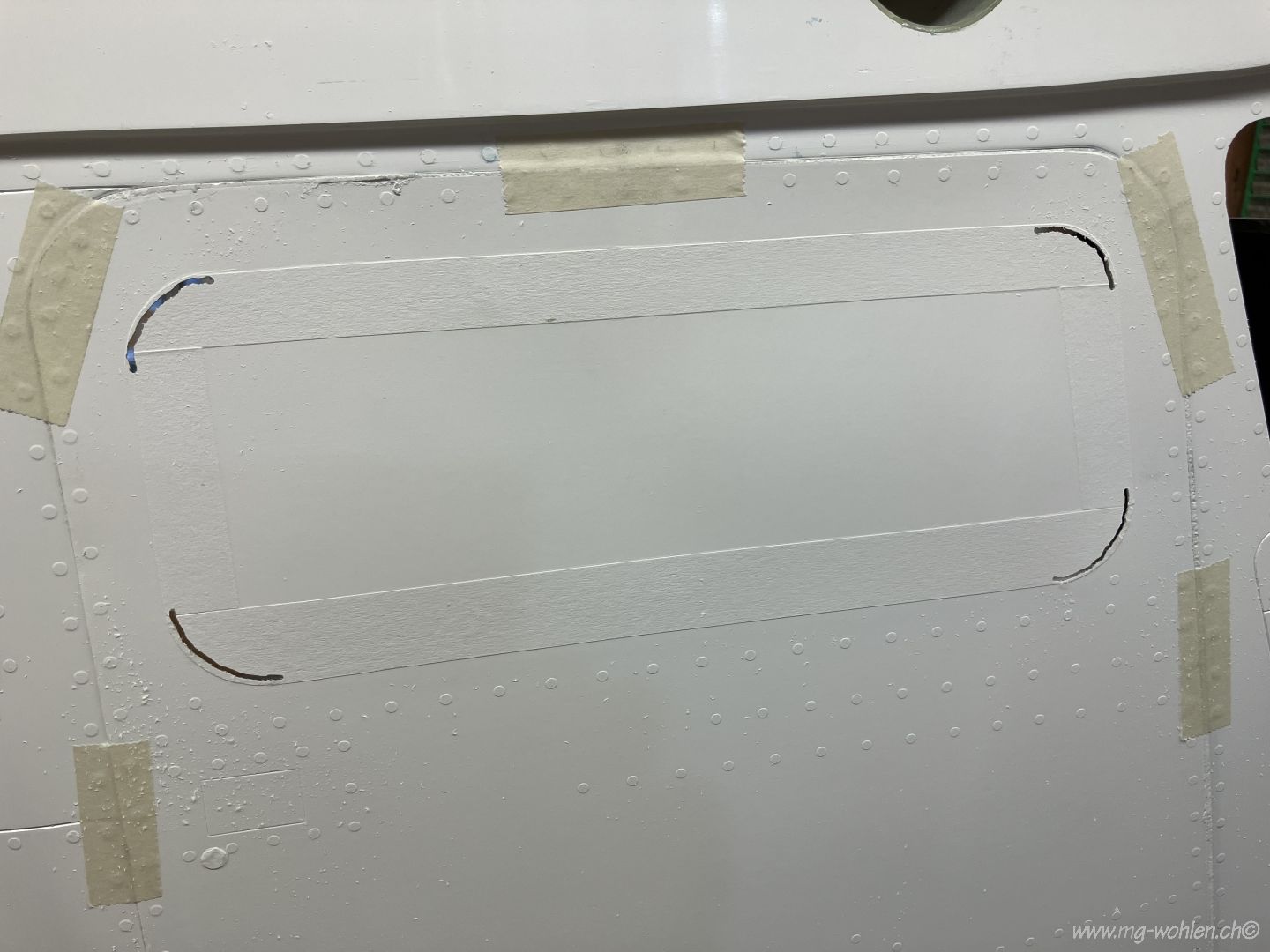

Hier werden die Öffnungen für die Scheiben freigelegt
Die Öffnung ist gemacht und verputzt
Hier werden die Türscharniere vorbereitet
Türscharniere eingebaut und ausgerichtet
Die Angelpunkte sind so gelegt dass die Türe offen senkrecht steht

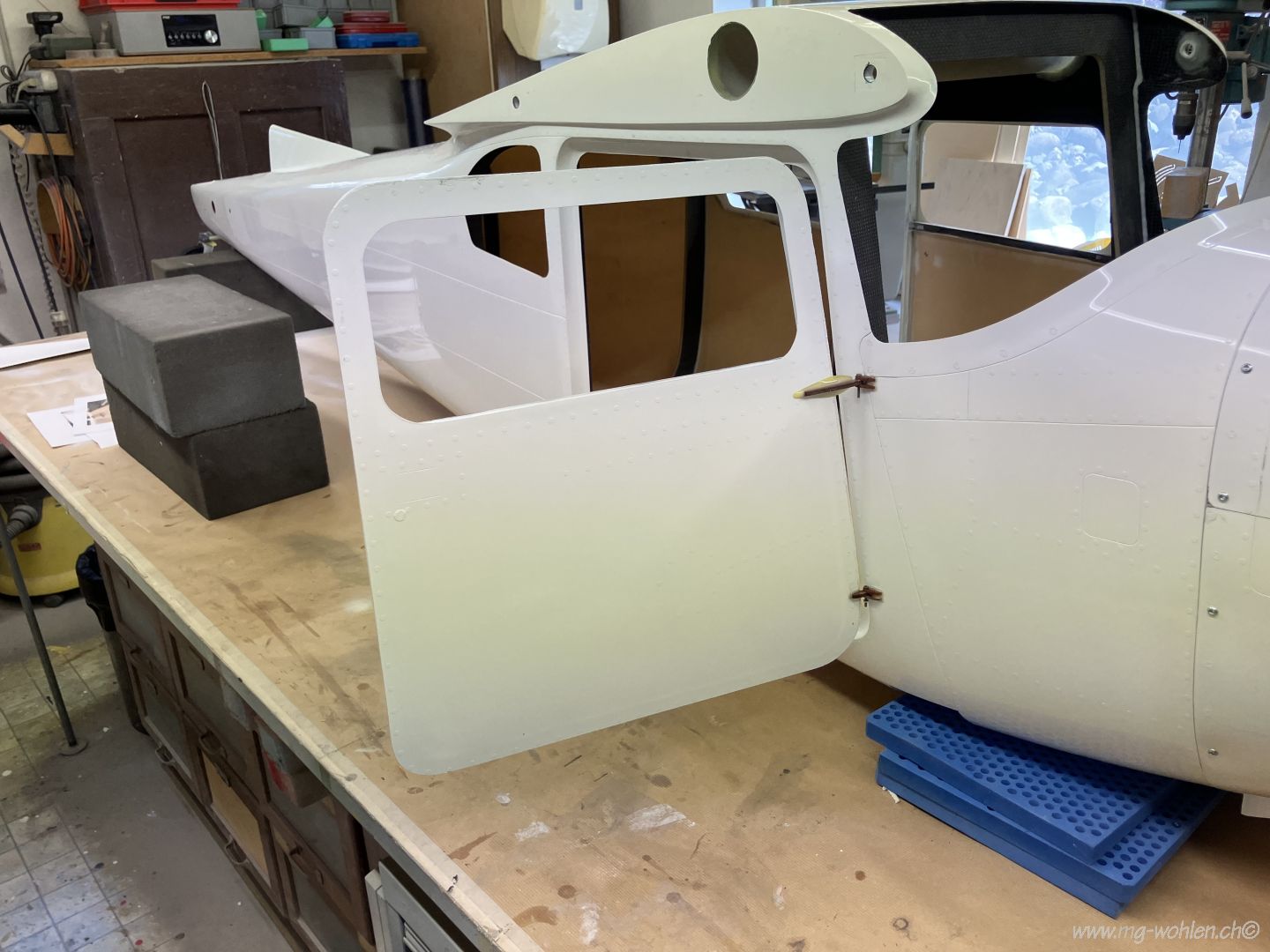

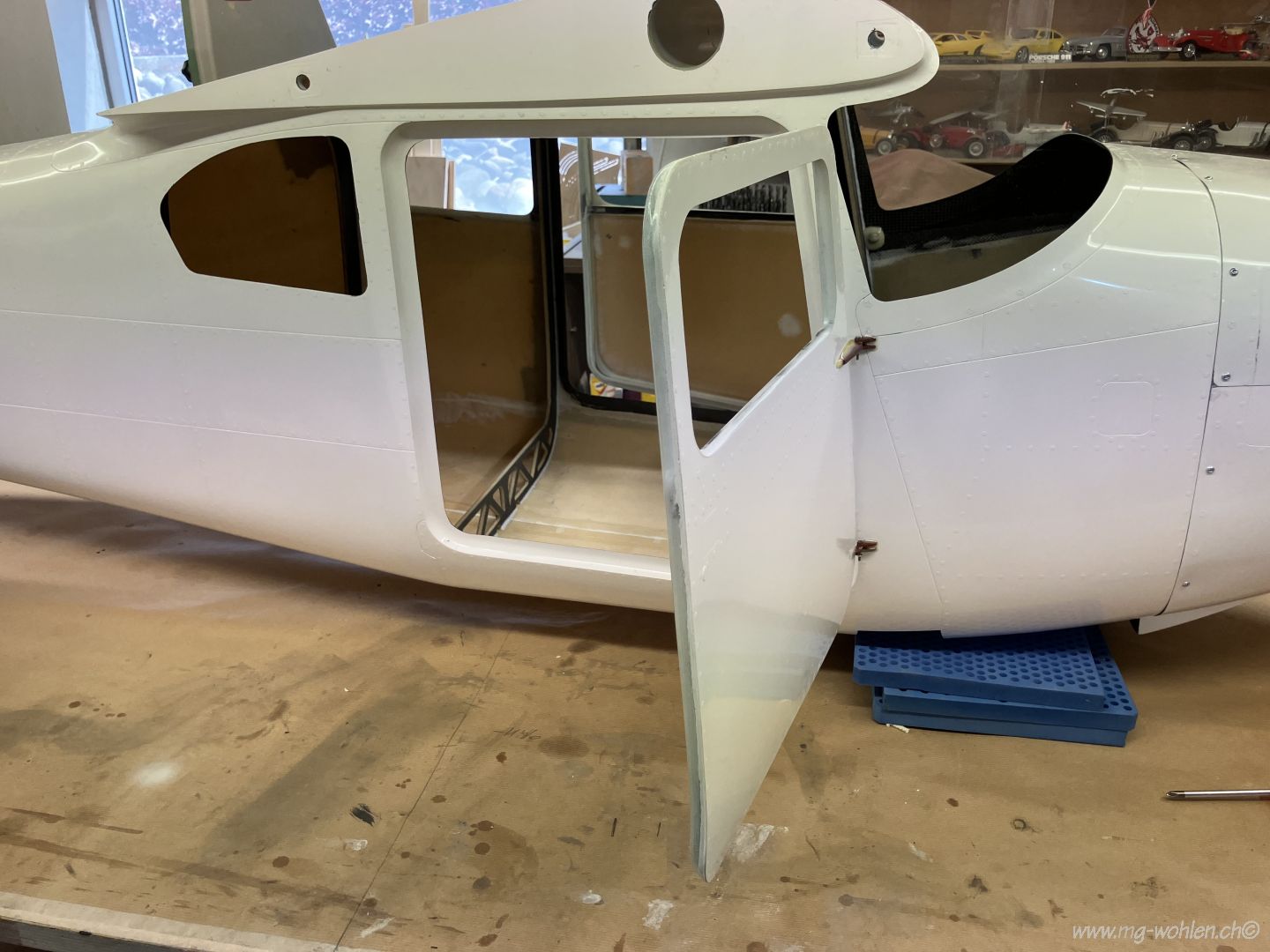

Türe geöffnet

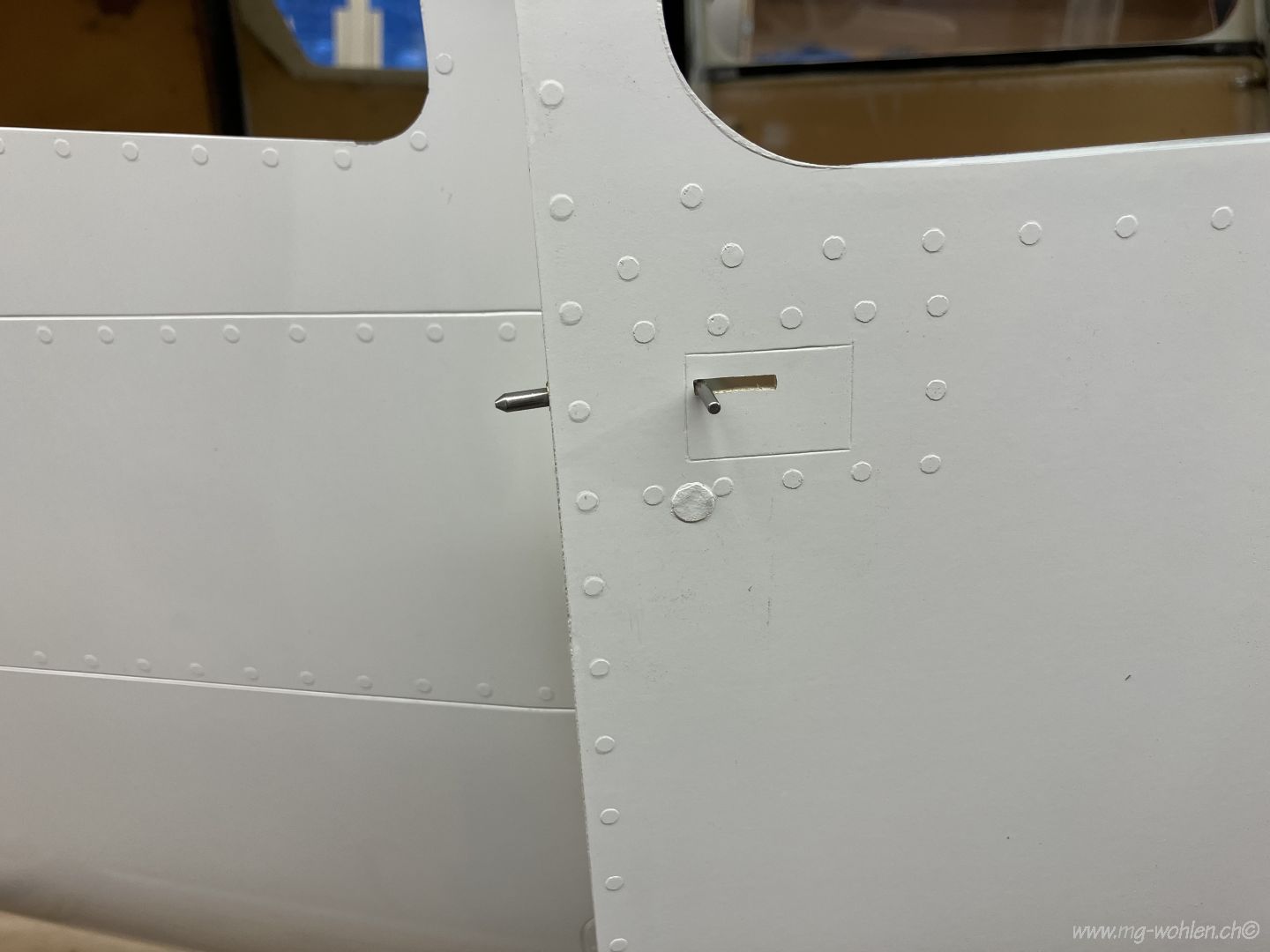

Die Türverriegelung

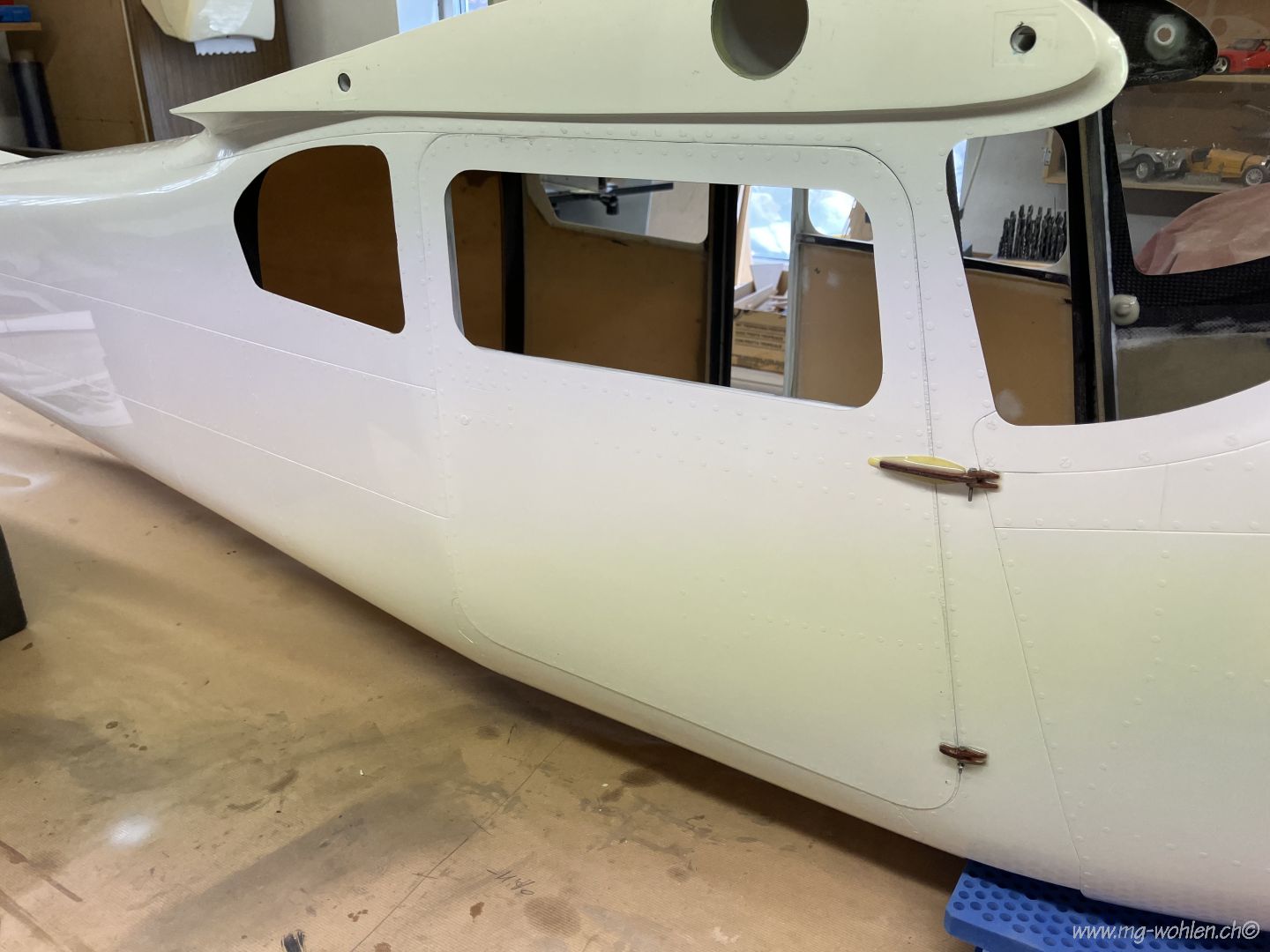

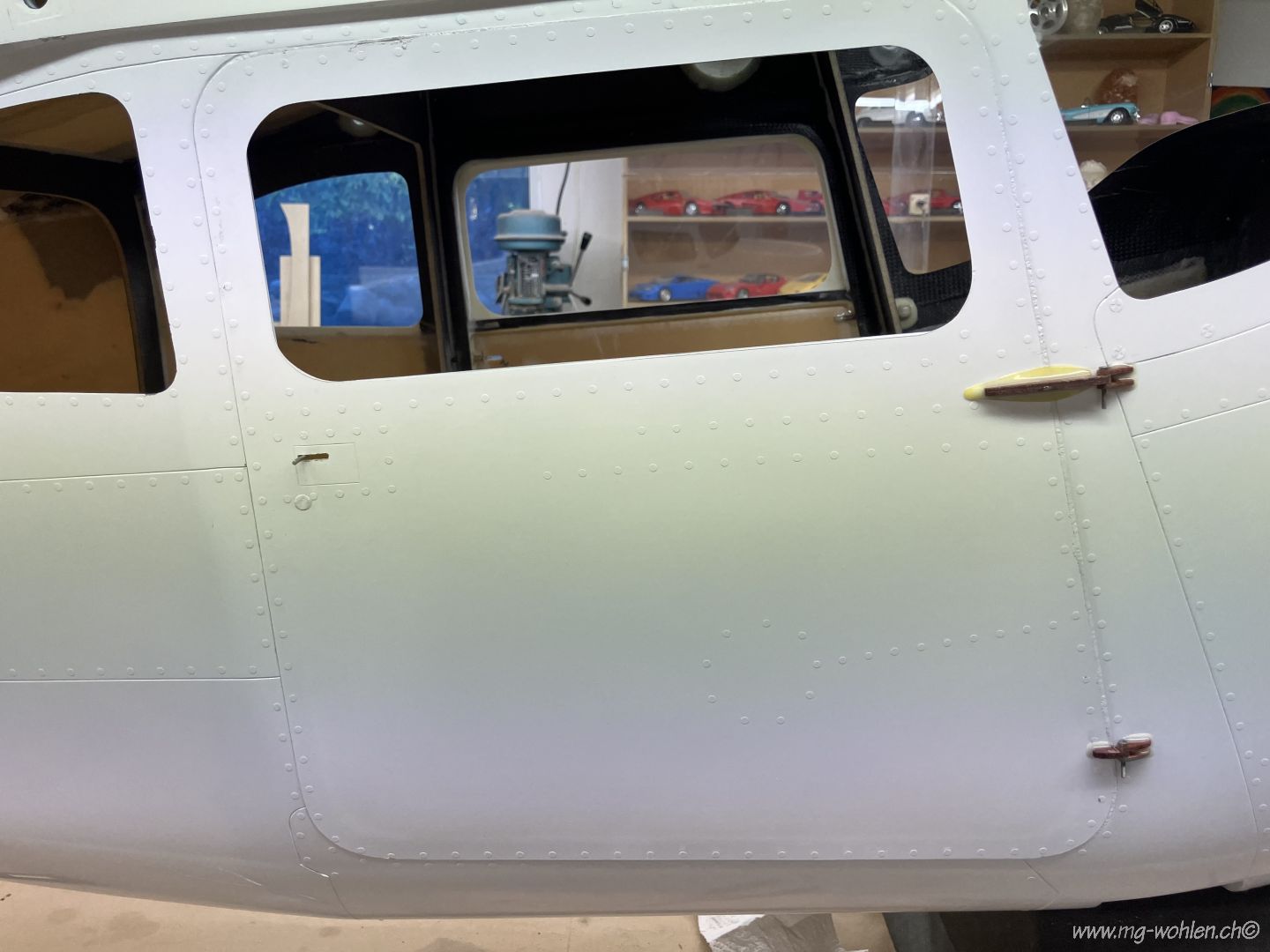

Die Türe im geschlossenen Zustand

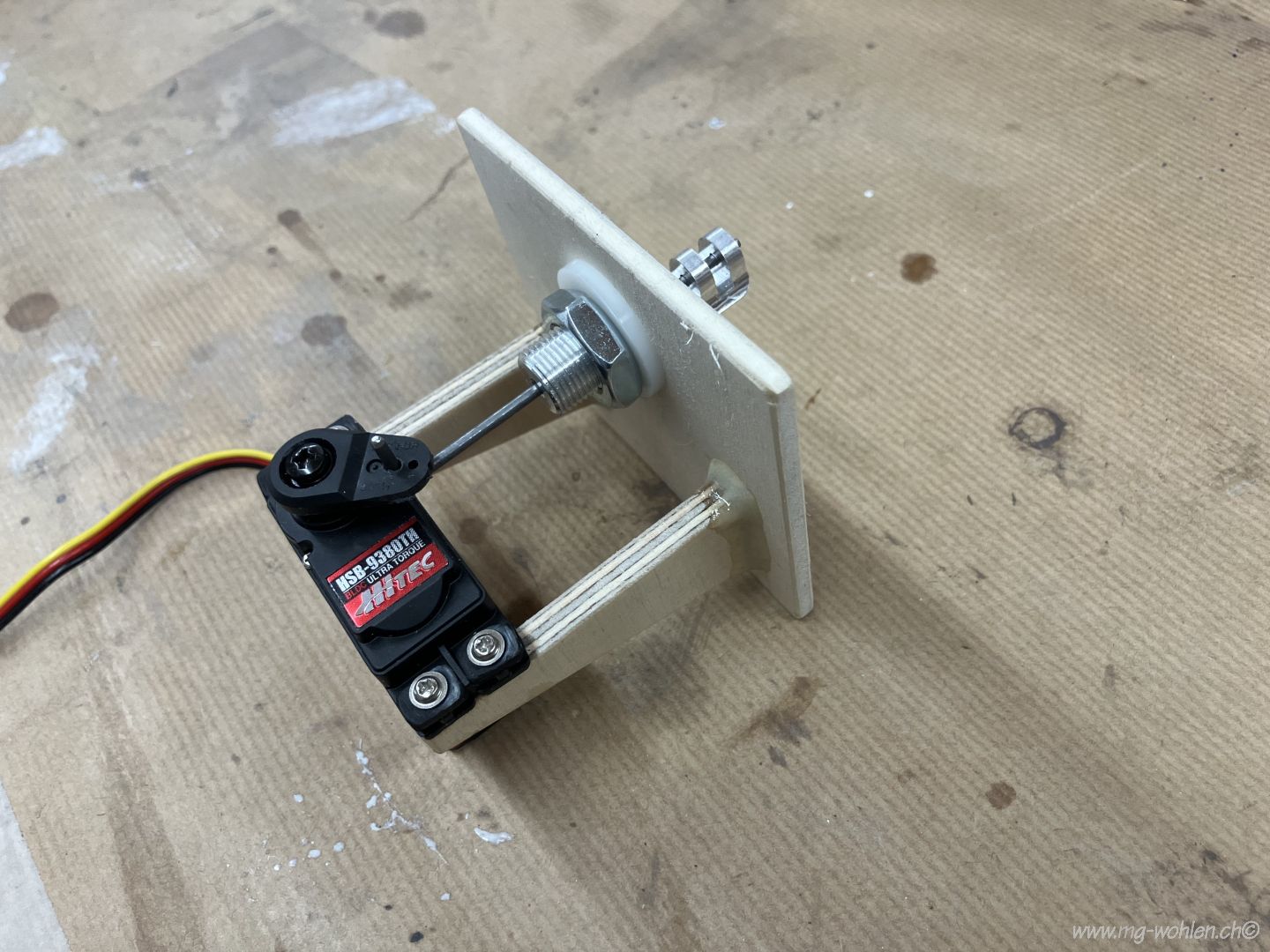

Die Schleppkupplung ist einbaufertig vorbereitet
Hier muss noch eine Verstärkung für die Schleppkupplung gemacht werden
Die eingebaute Schleppkupplung mit Verstärkung

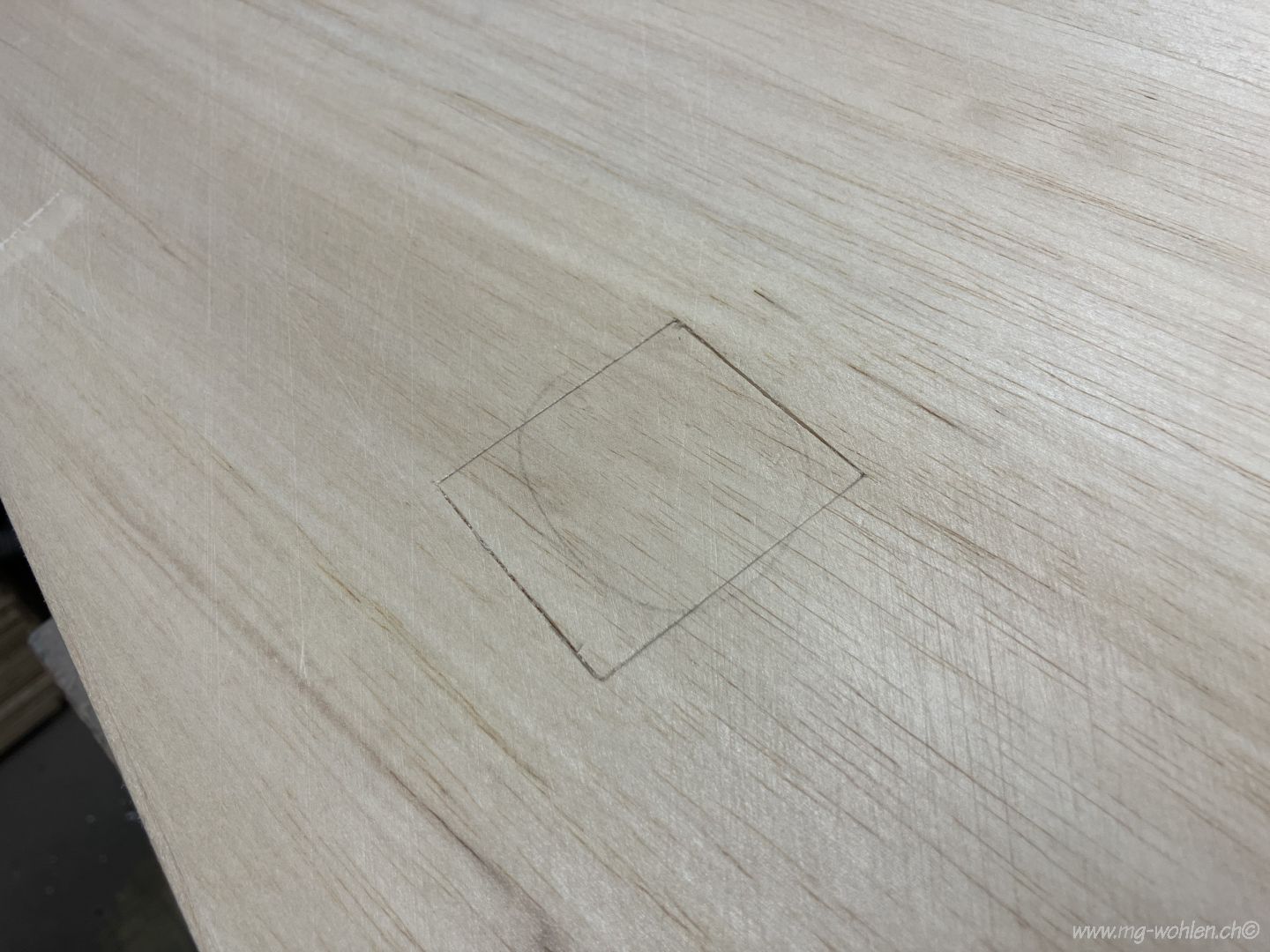

Servoschächte am Hauptflügel anzeichnen

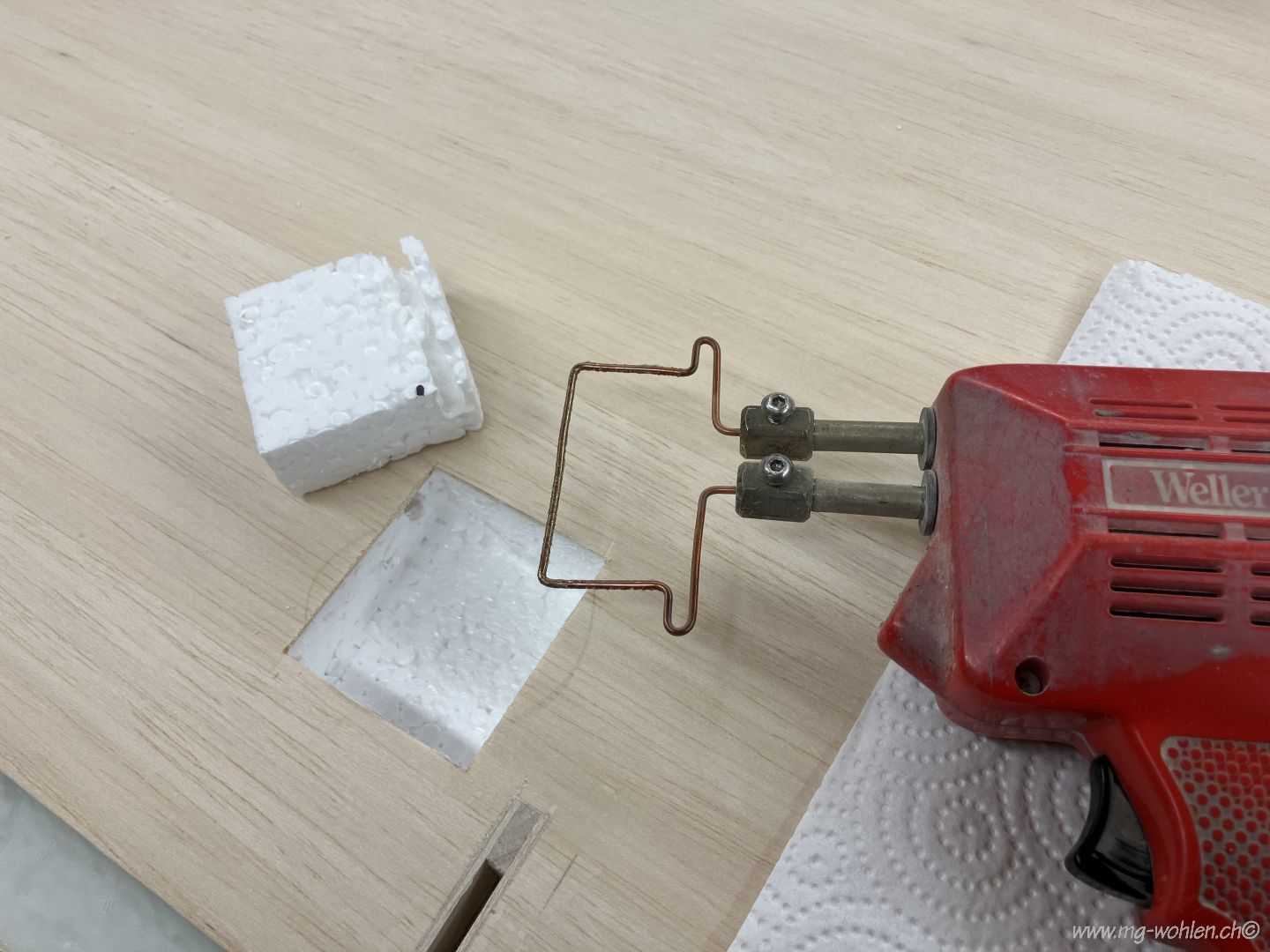

Das Styropor wird mit der Lötpistole herausgetrennt

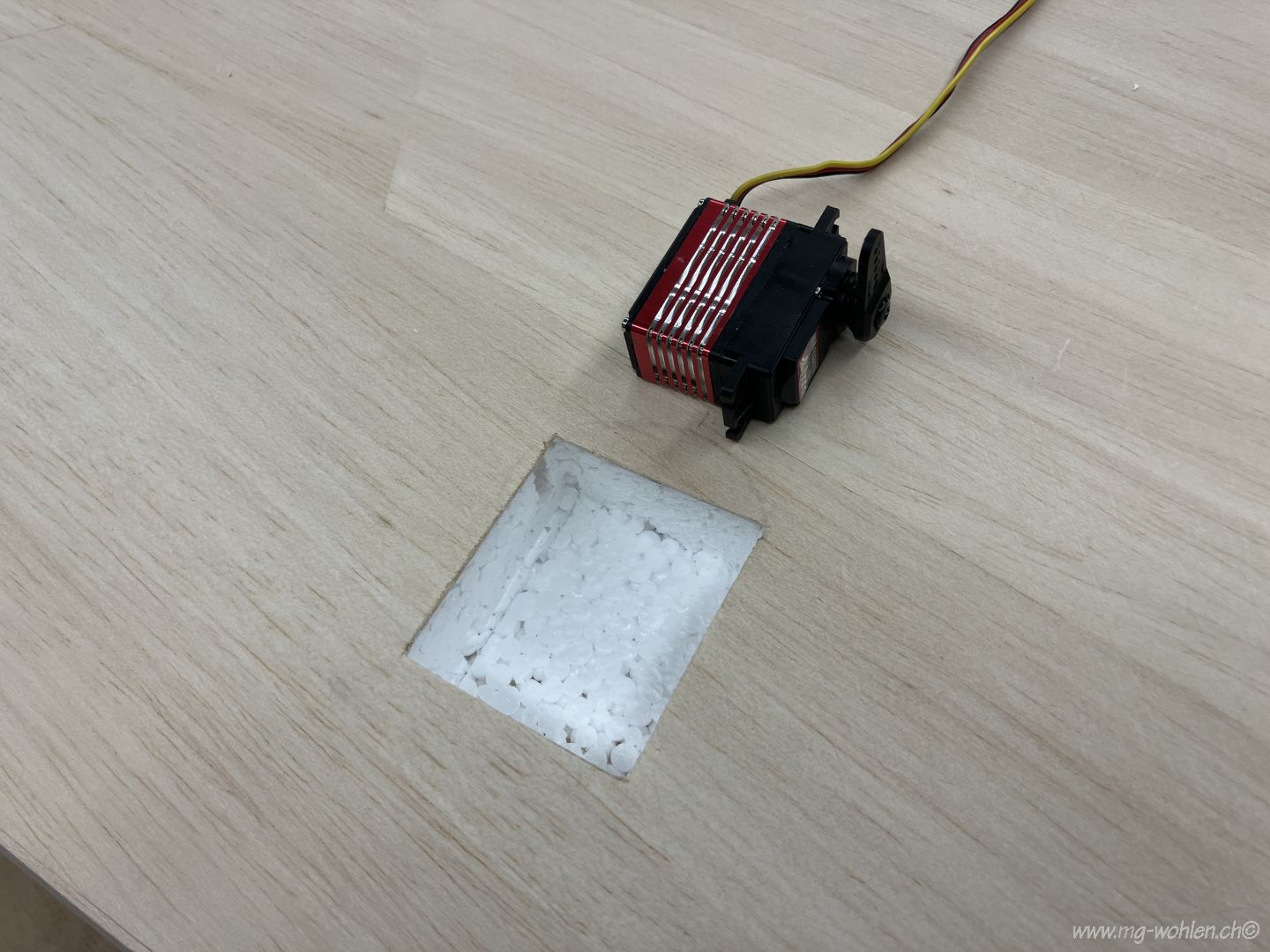

Vorbereiten für den Servoeinbau

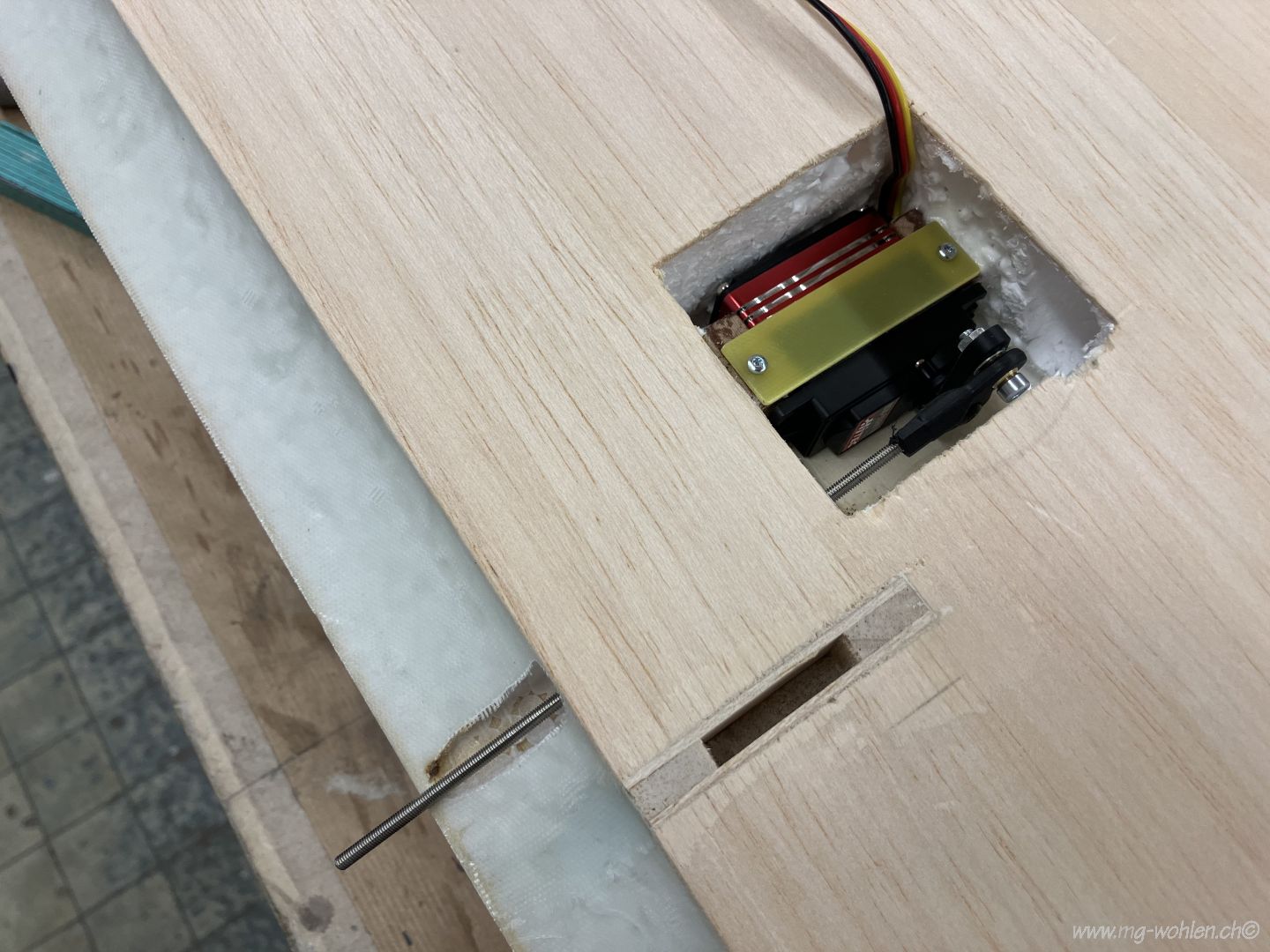

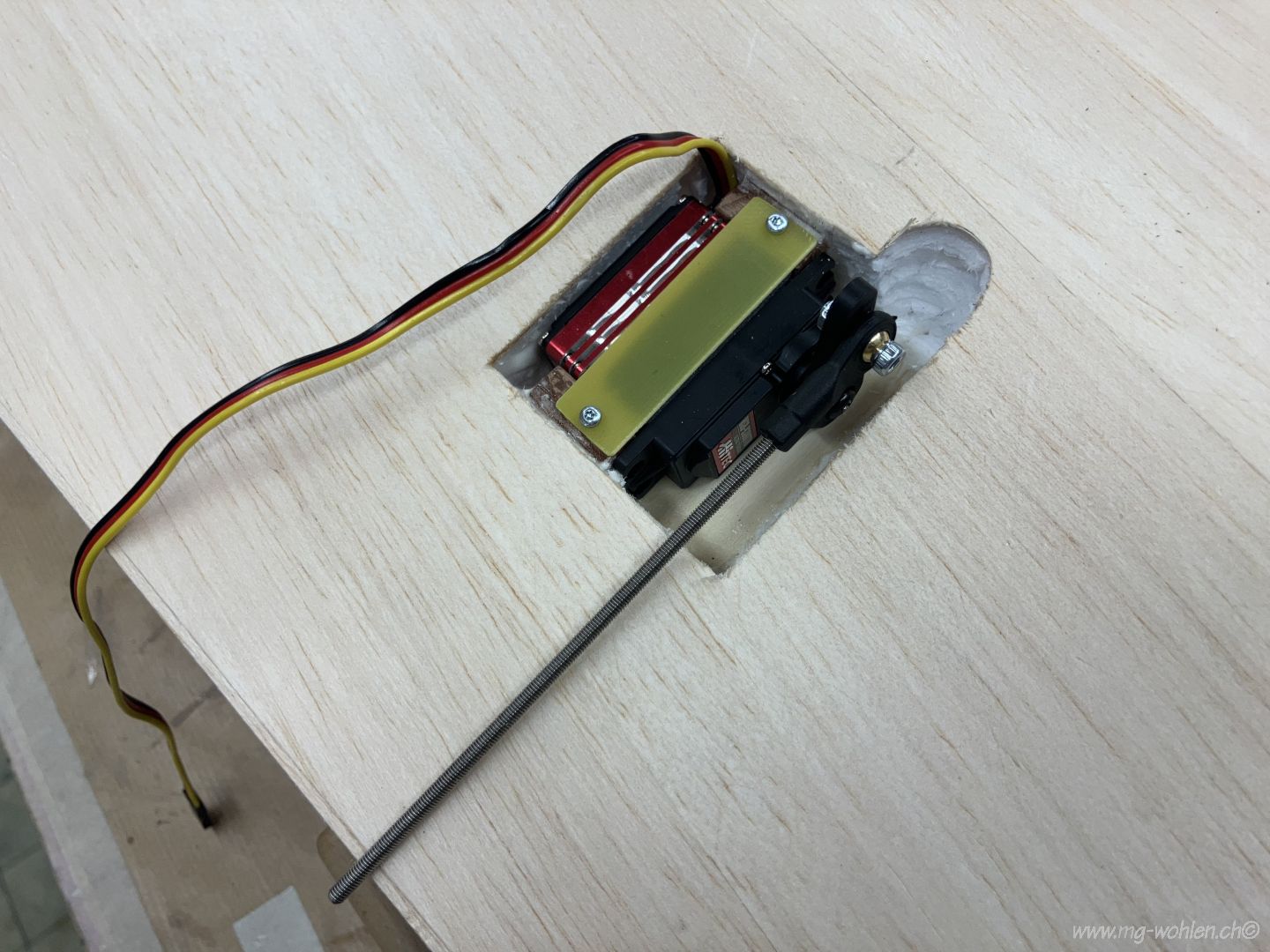

Querruderservos sind eingebaut

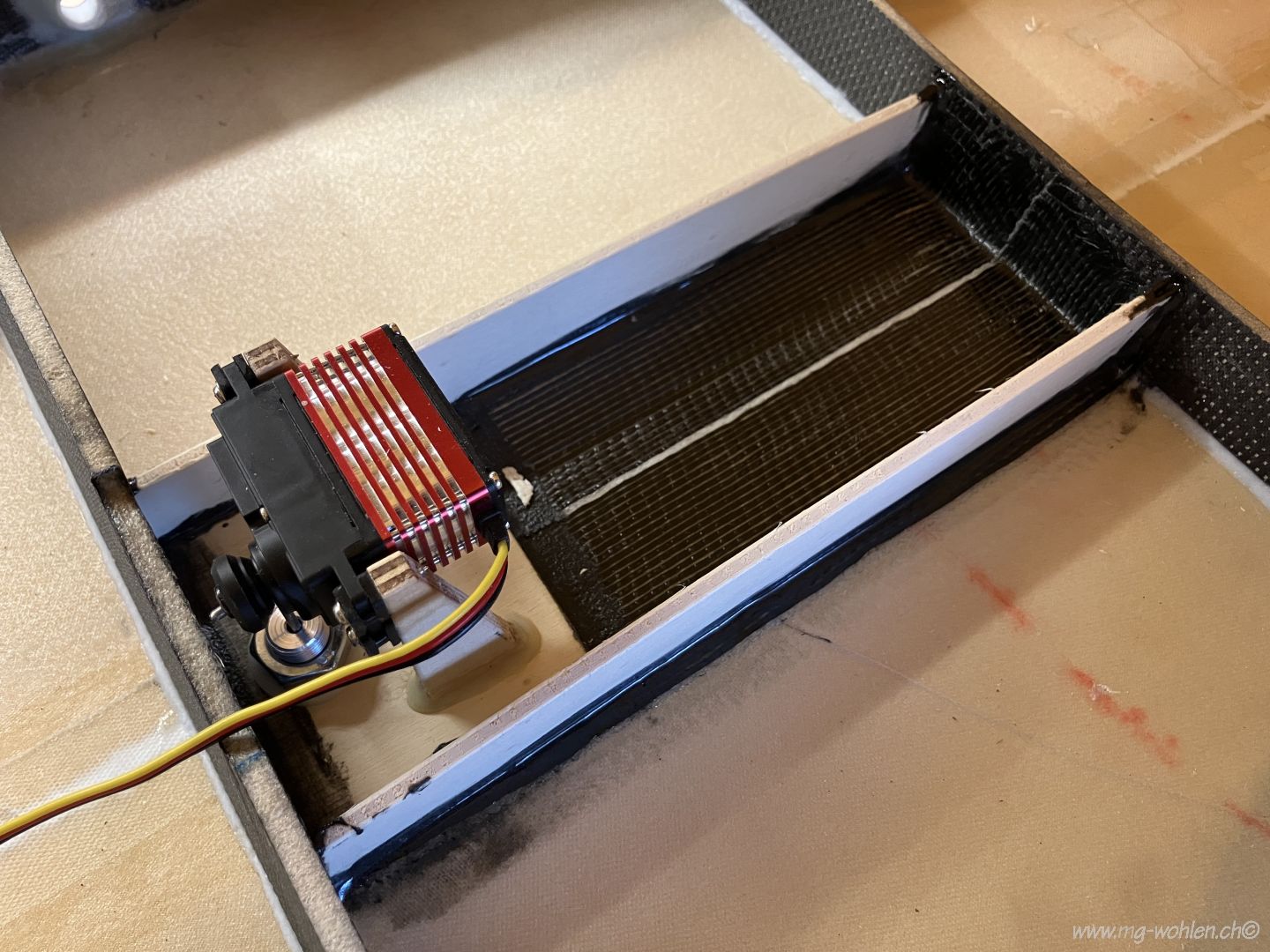

Landeklappenservos sind eingebaut
Die Landeklappenscharniere müssen selbst hergestellt werden

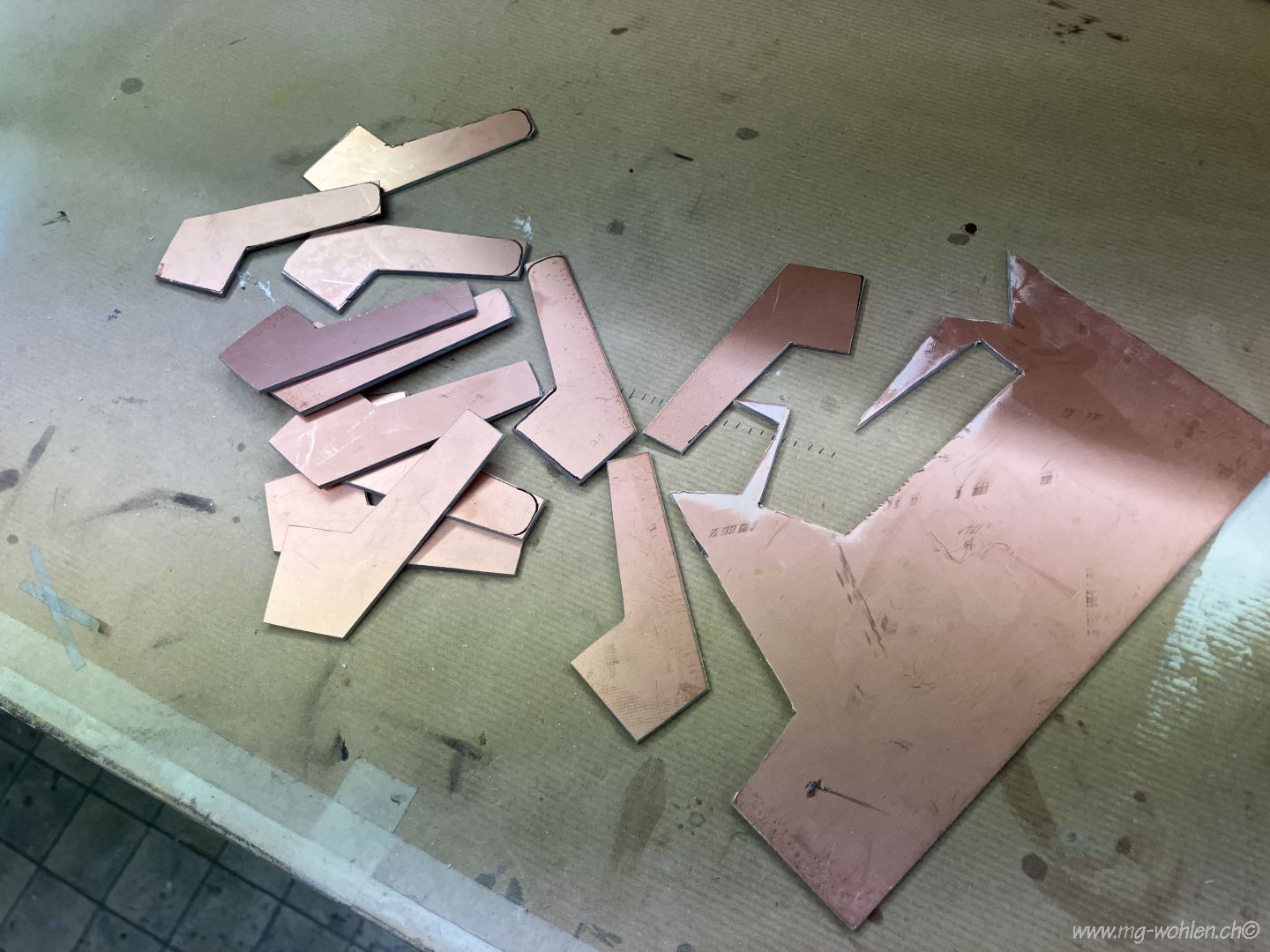

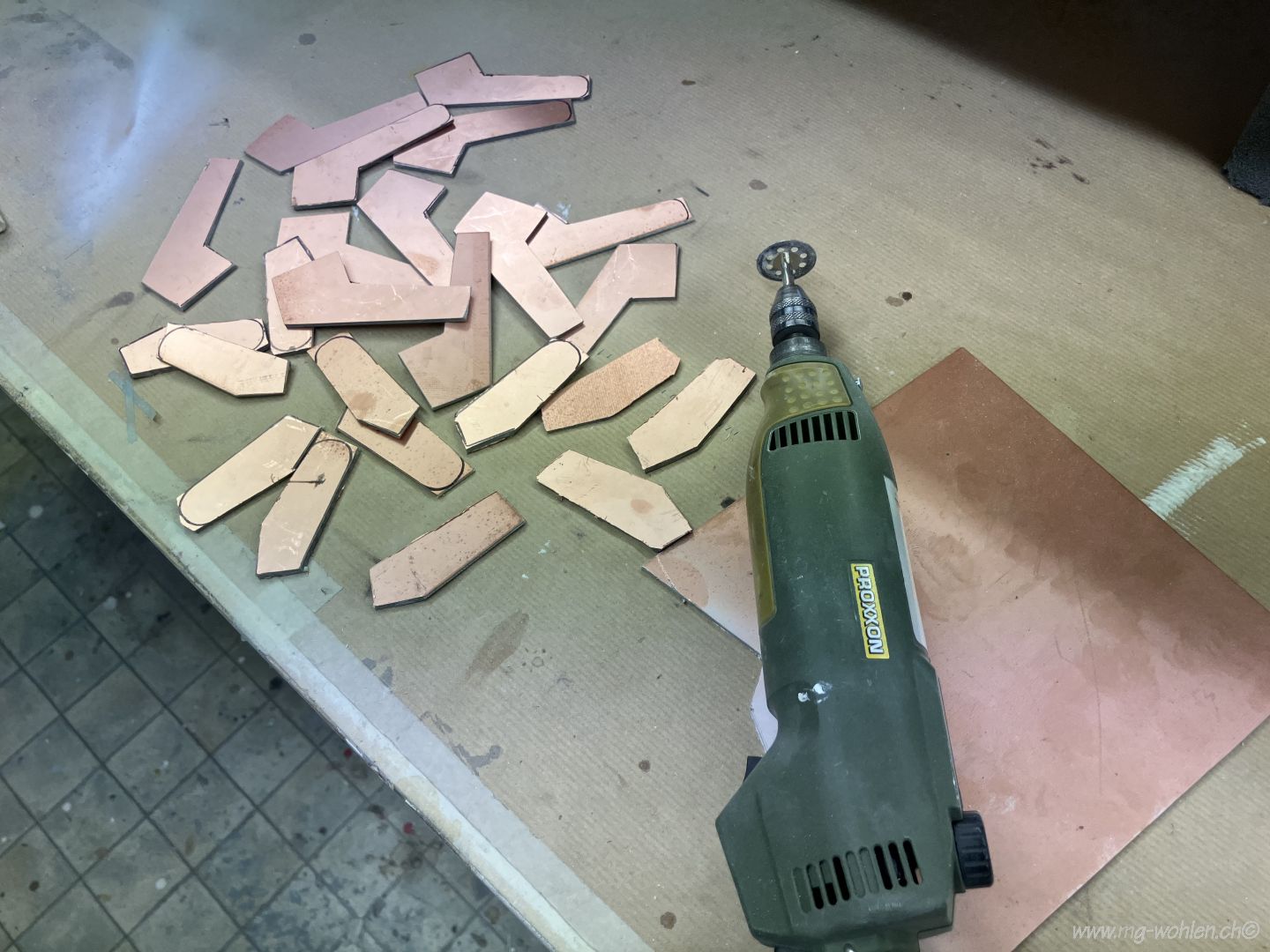

Alle Teile sind grob ausgeschnitten

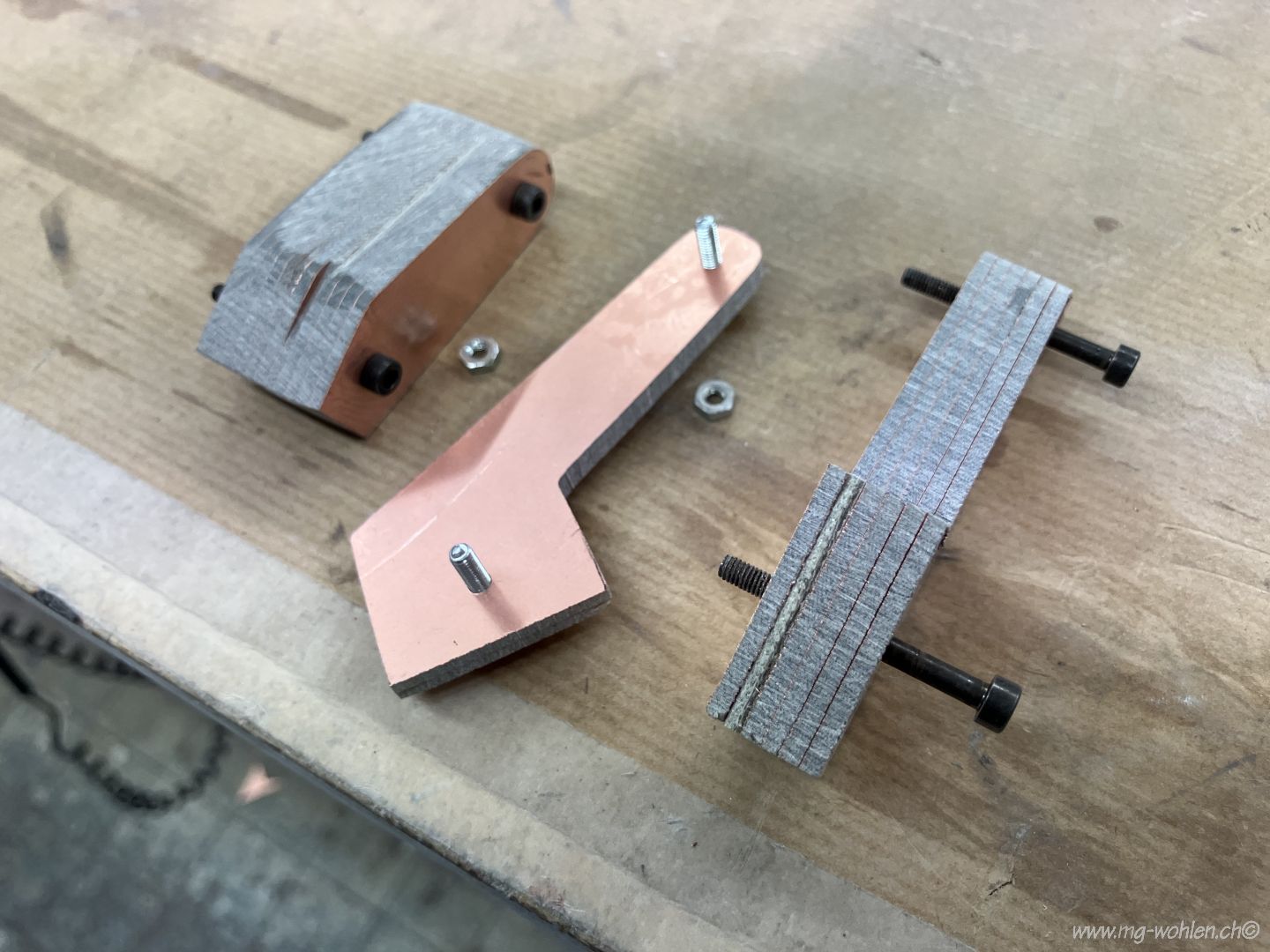

Die Teile müssen im Blockverfahren verschliffen werden

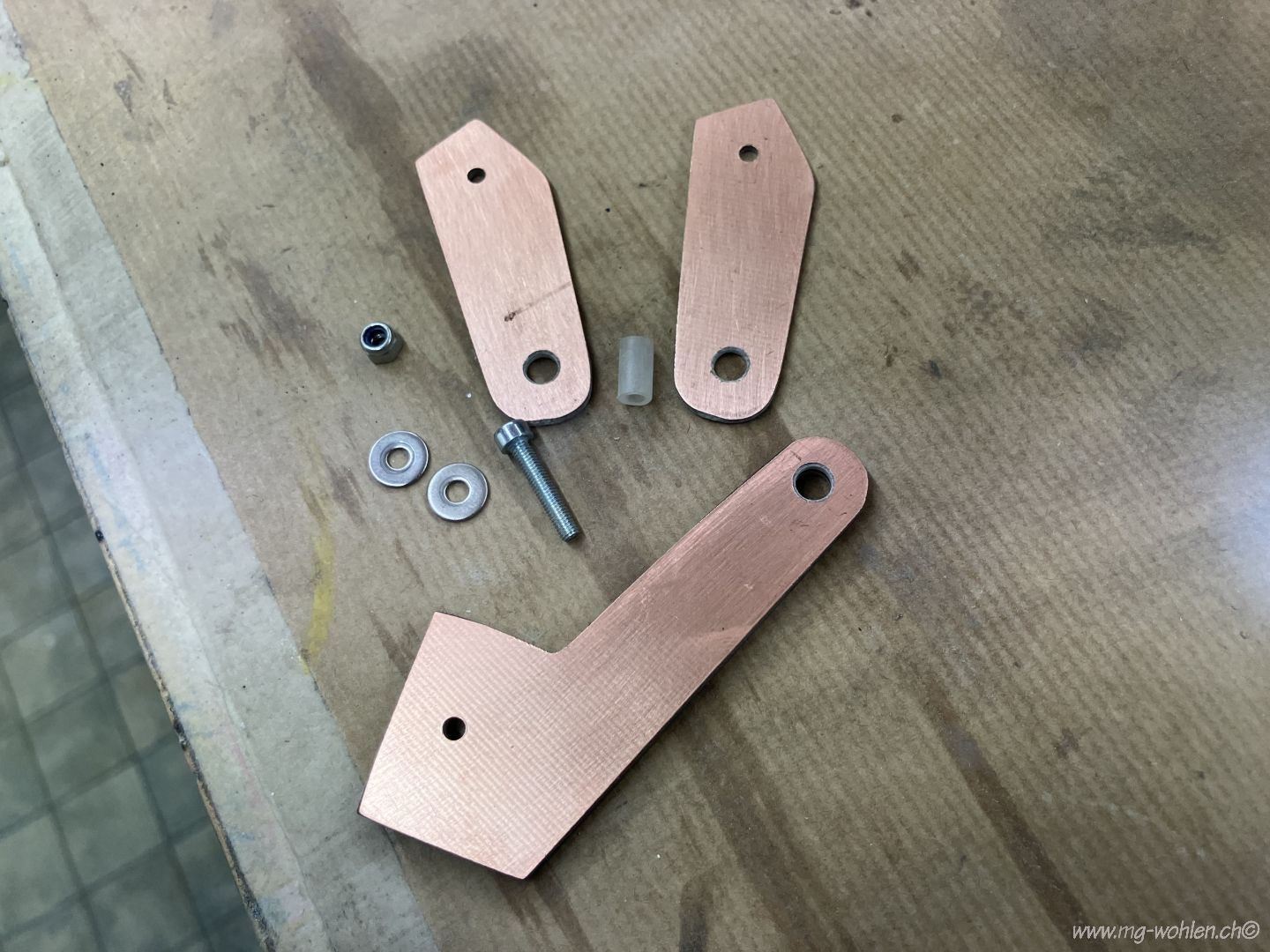

Die Einzelteile der Landeklappenscharniere

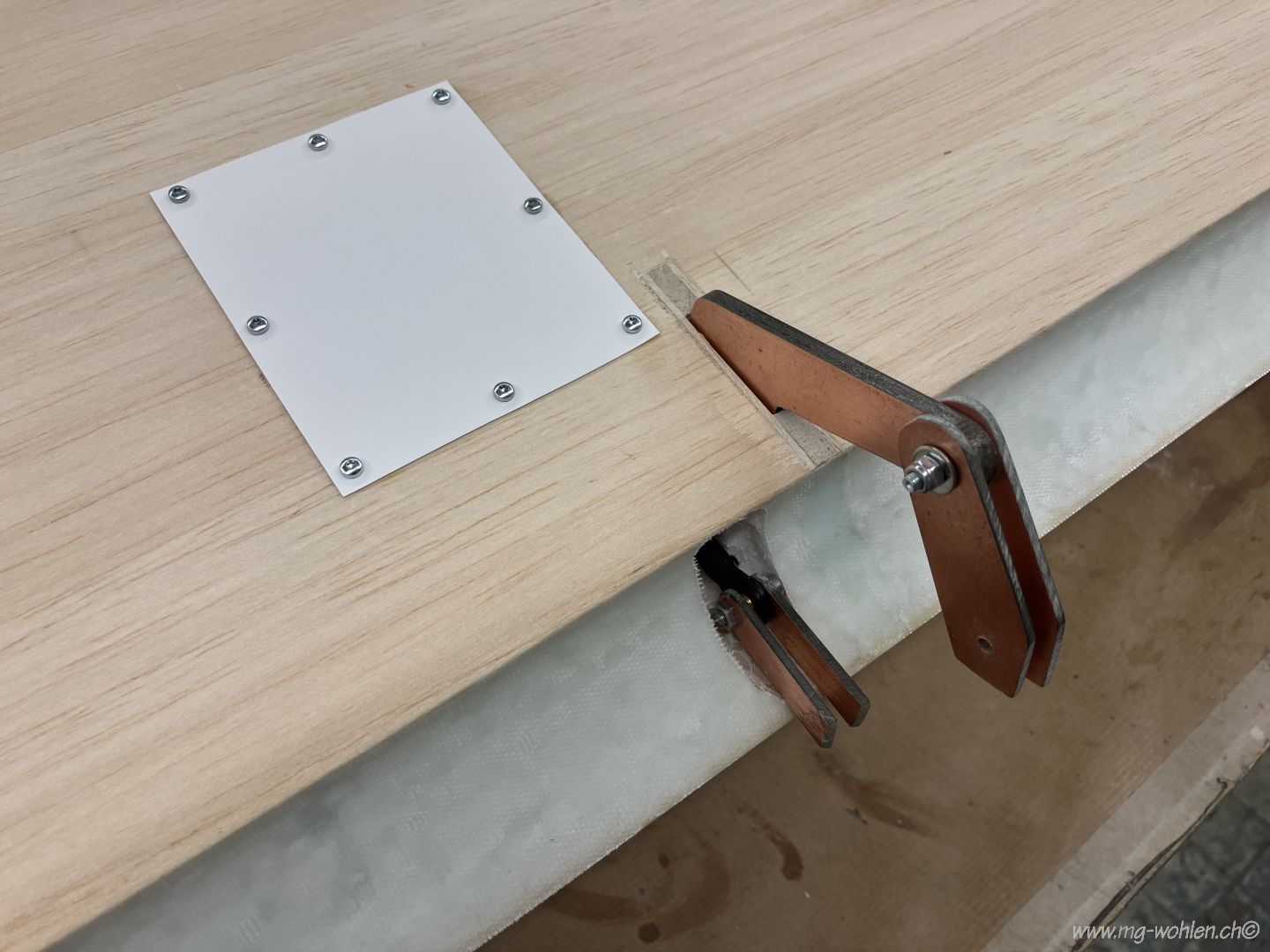

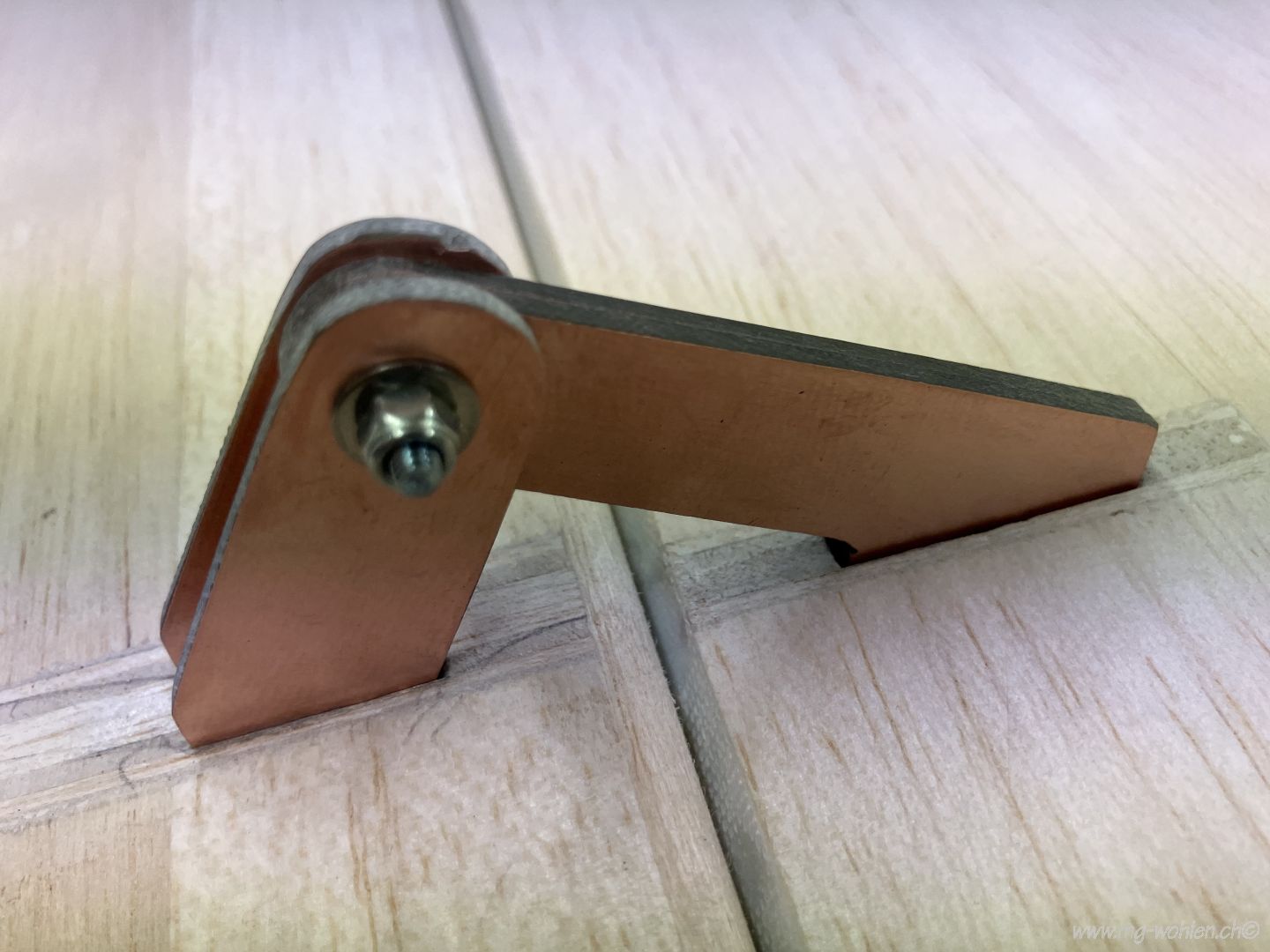

Provisorisch eingesetztes Scharnier

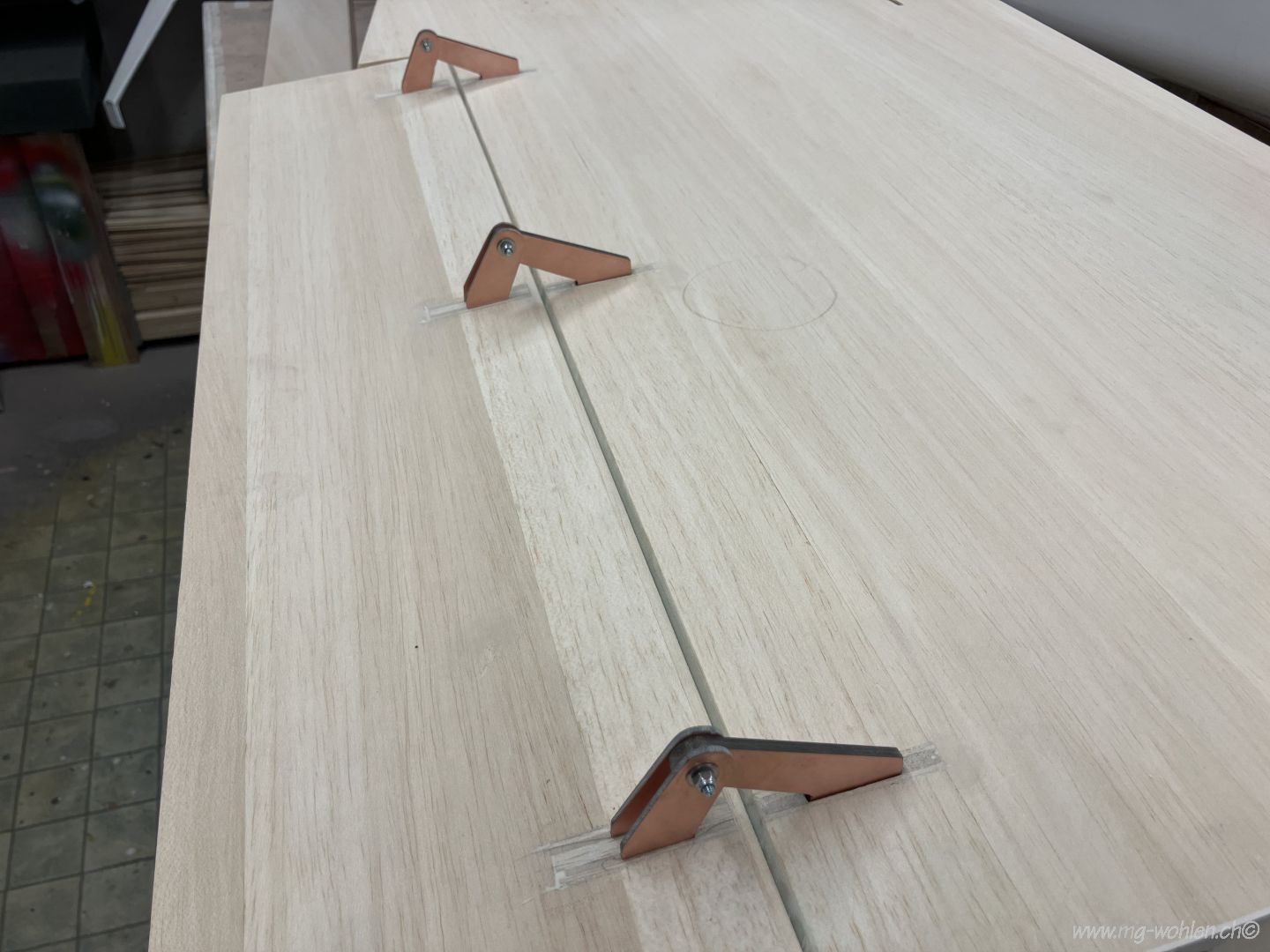

Passkontrolle der Scharniere

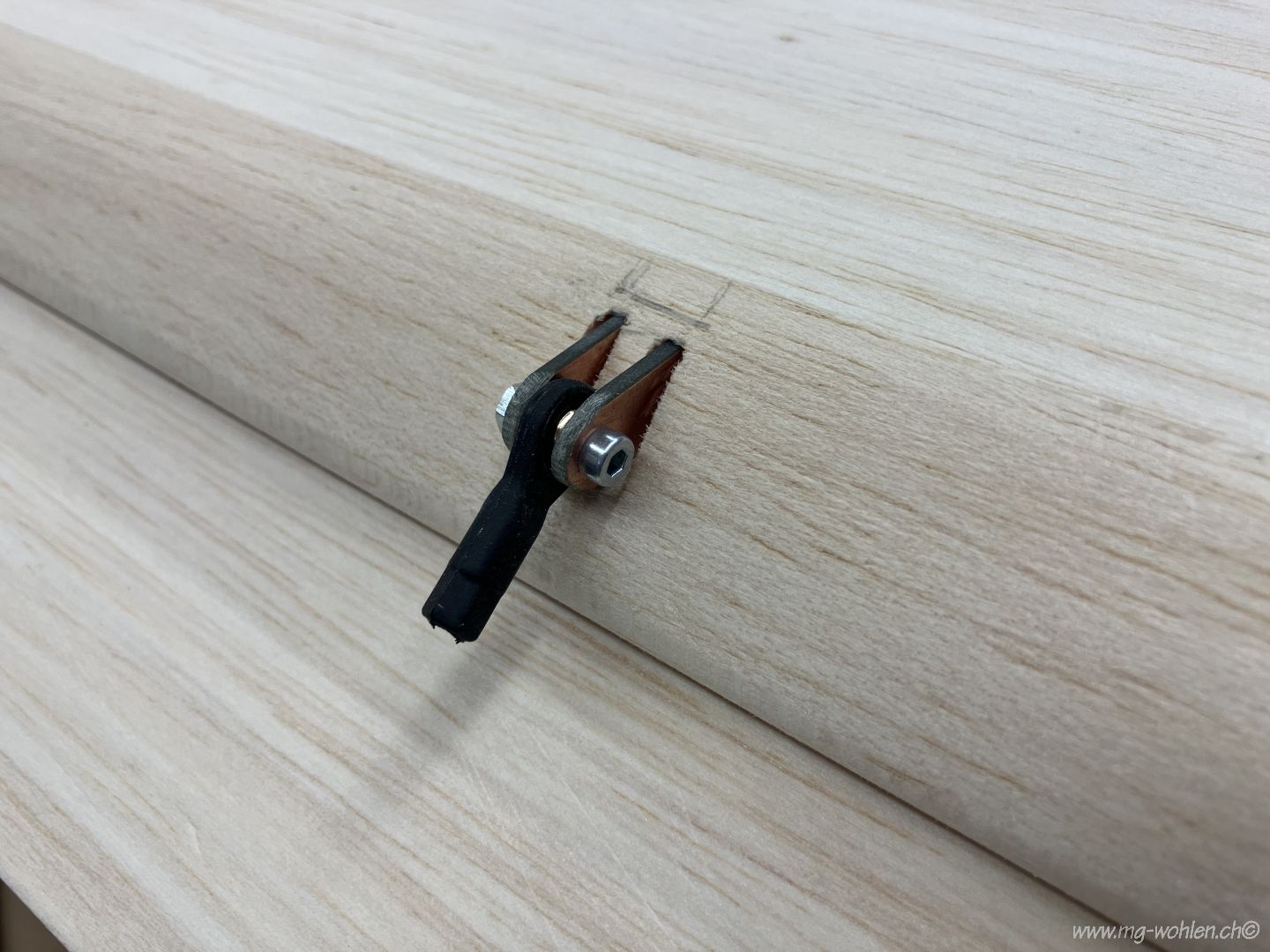

Das Gegenstück an der Landeklappe
Die komplette Landeklappenanlenkung ist zum einkleben bereit
Die Servoabdeckungen sind aus den Resten der Fensterausschnitte

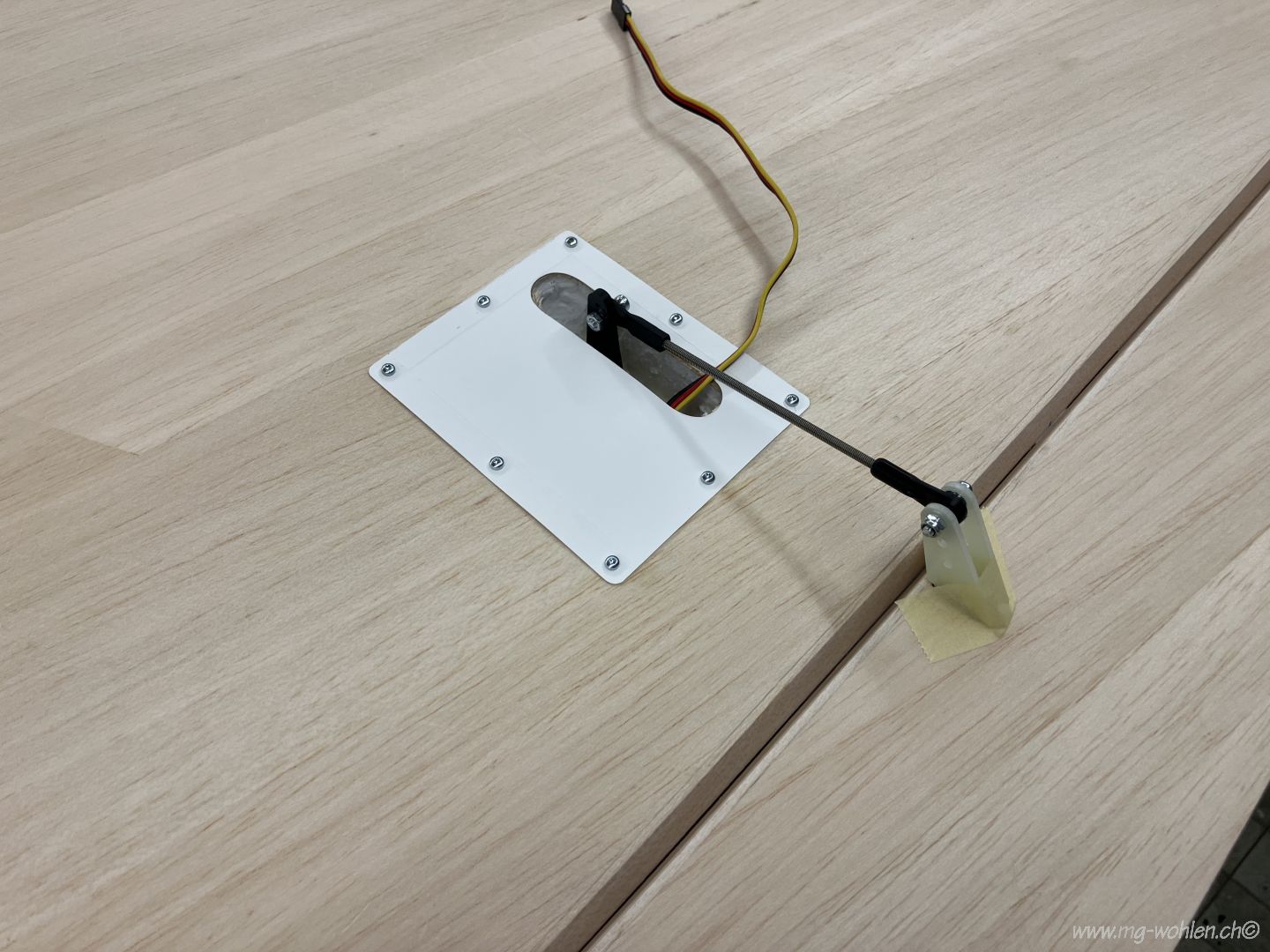

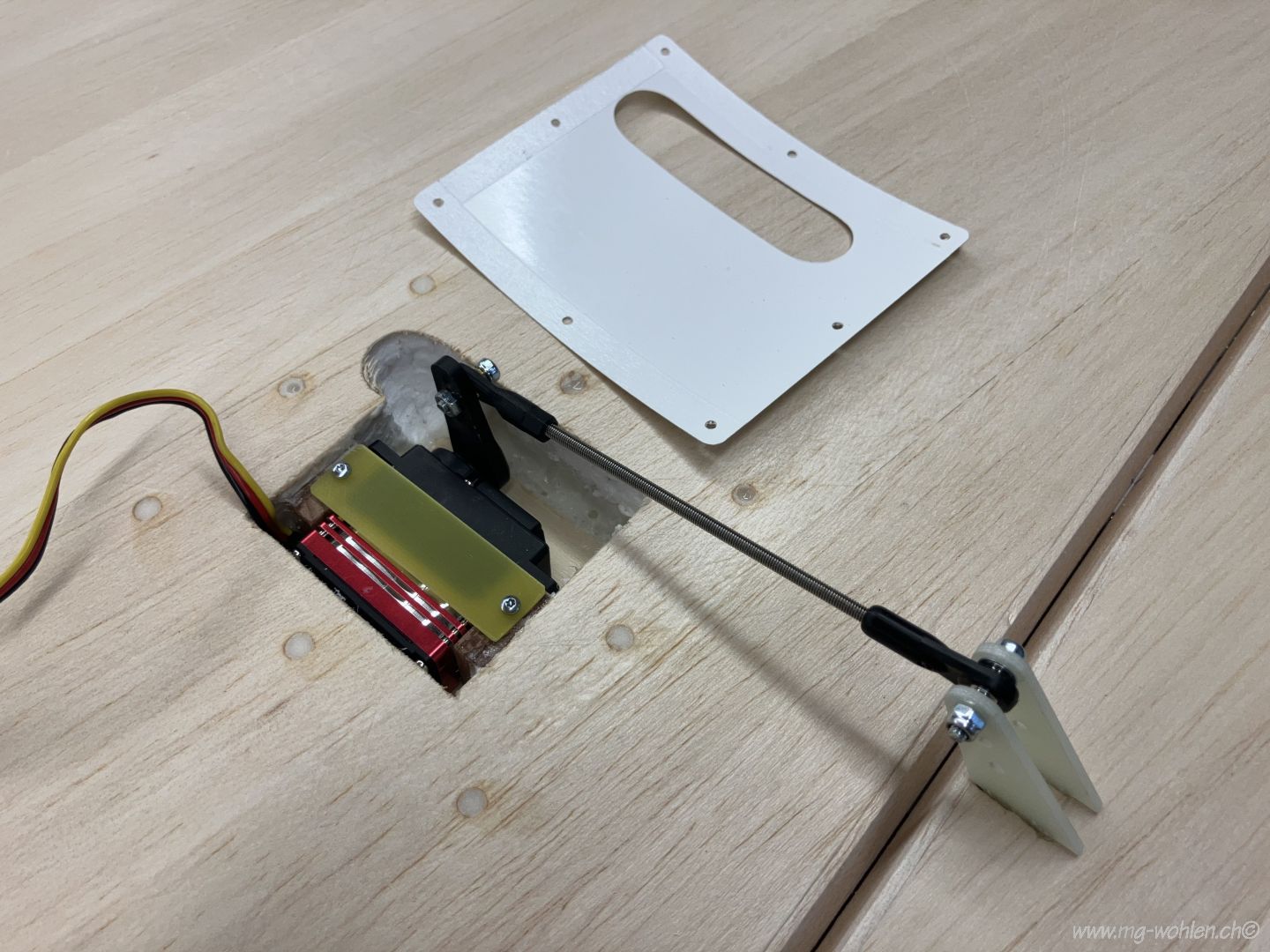

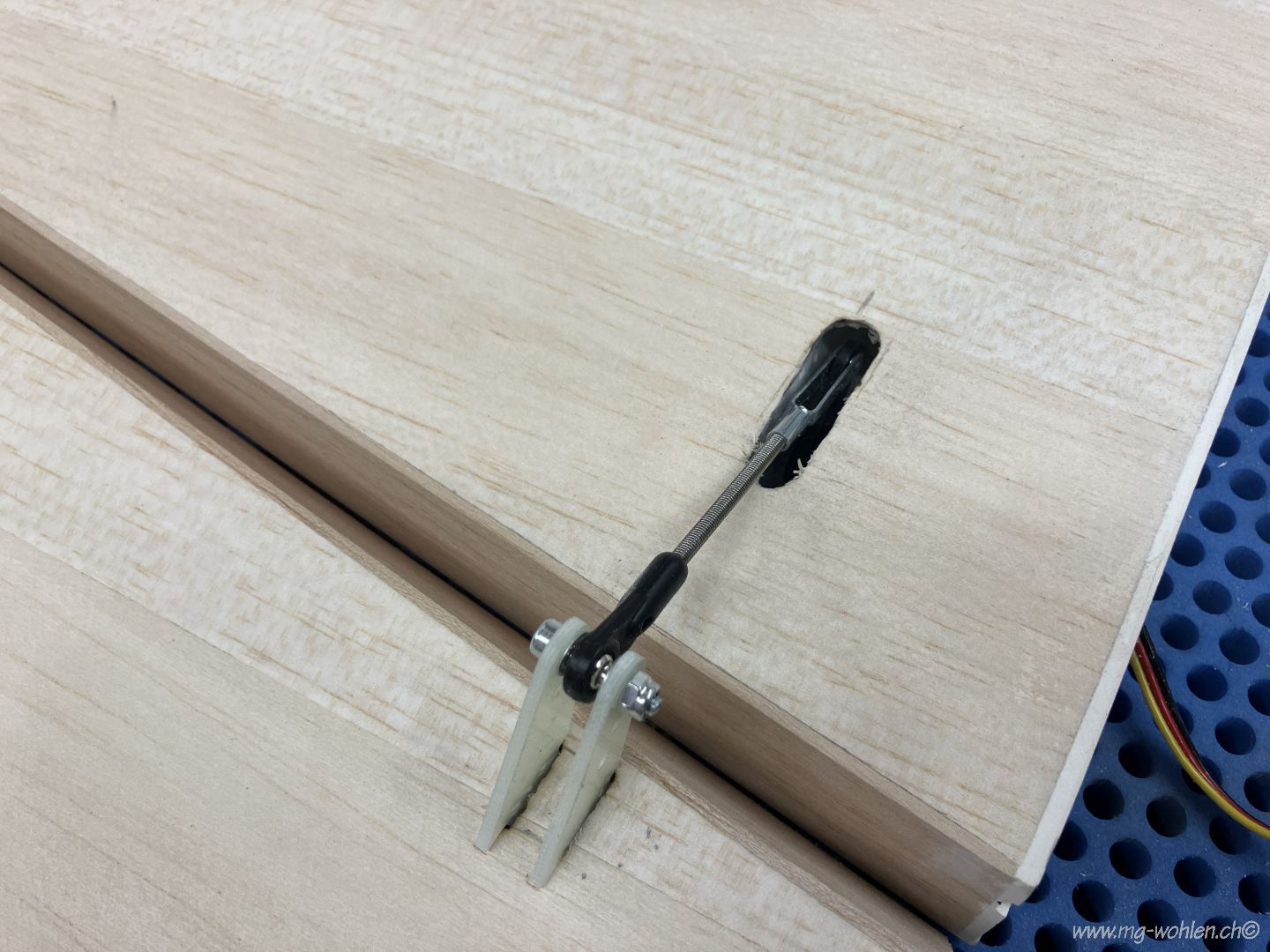

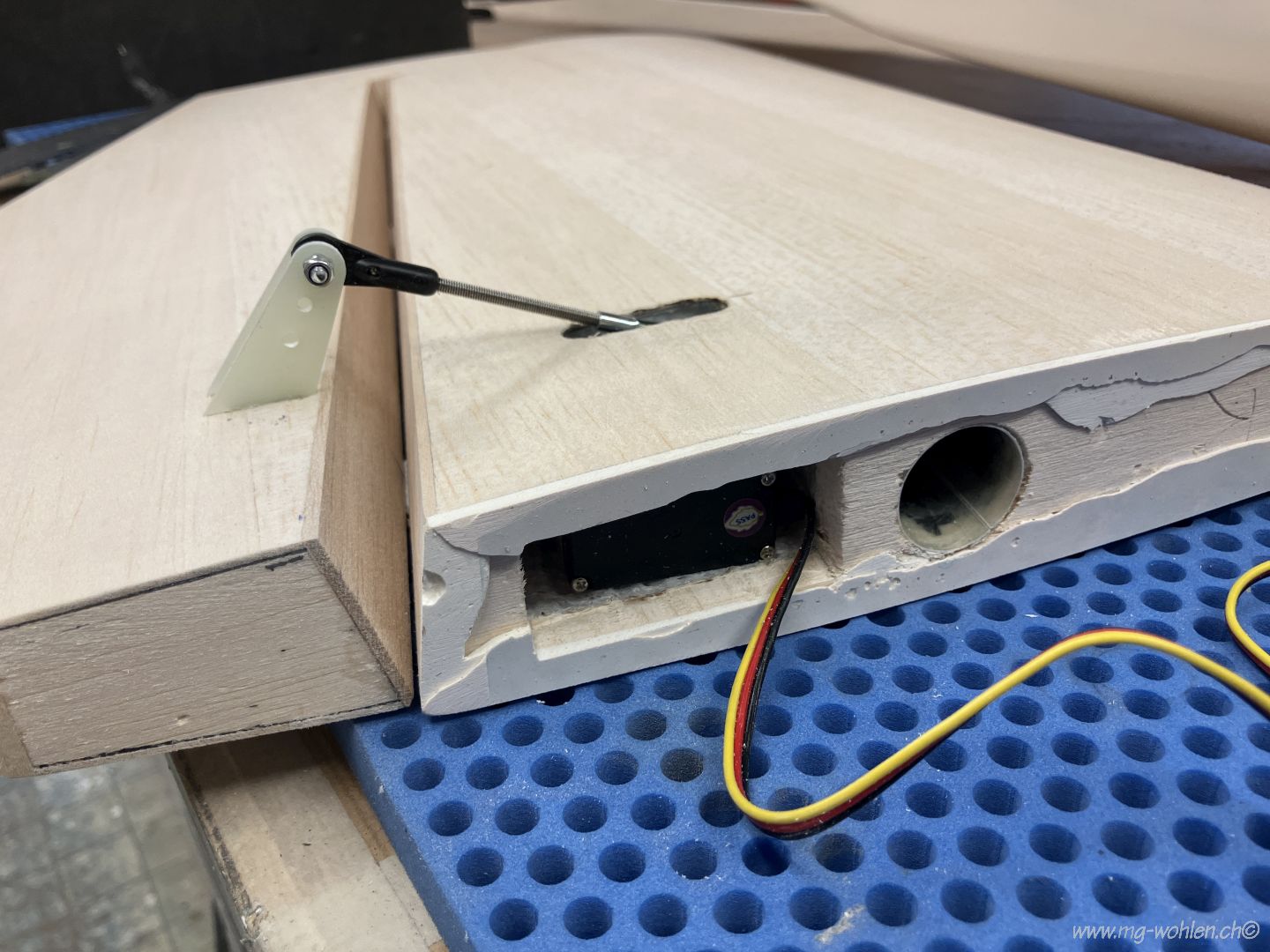

Querruderanlenkung einbaufertig
Das Gestänge wird später noch mit einem CFK Rohr versteift

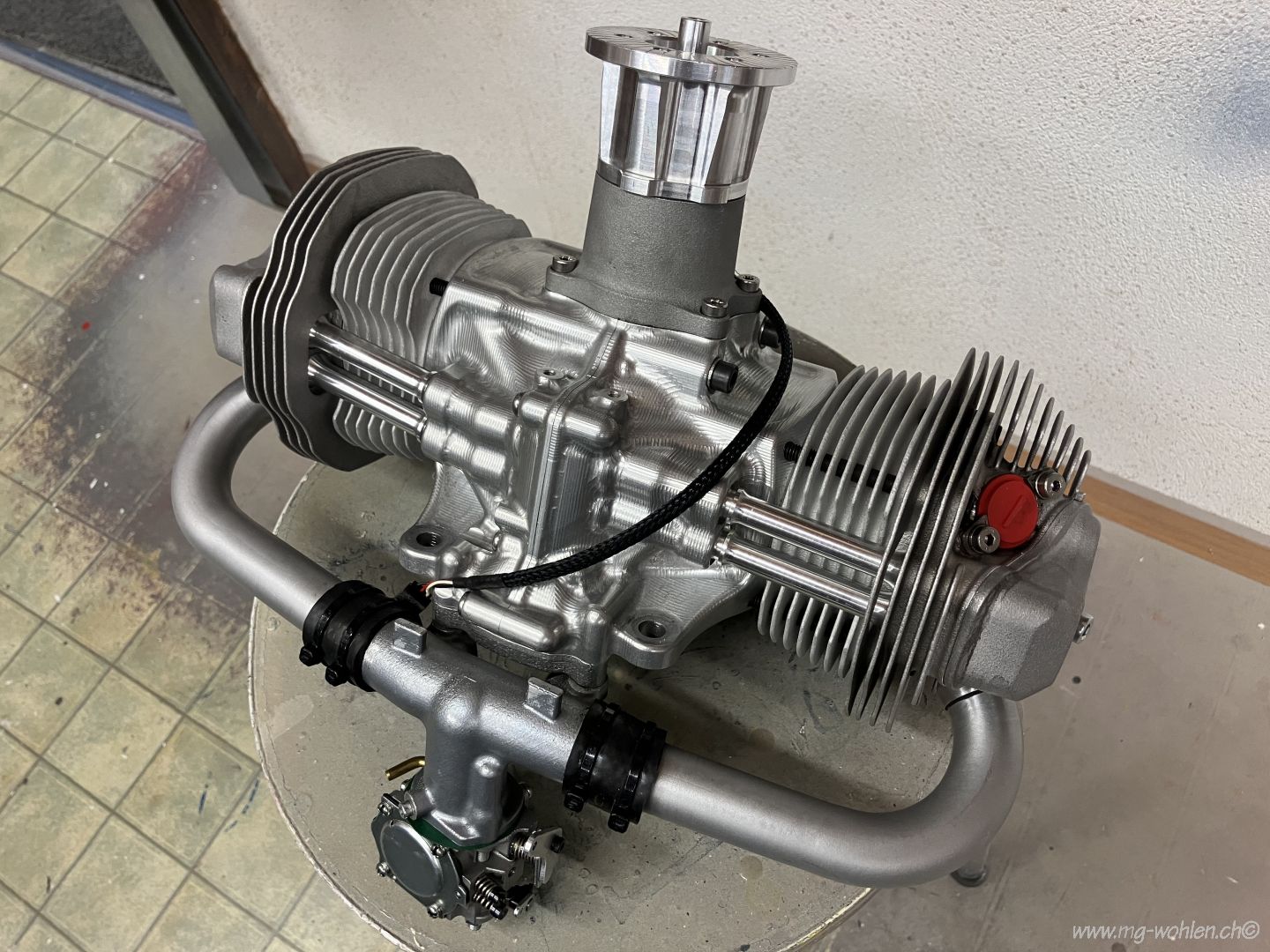

Der Treibling ist auch angekommen

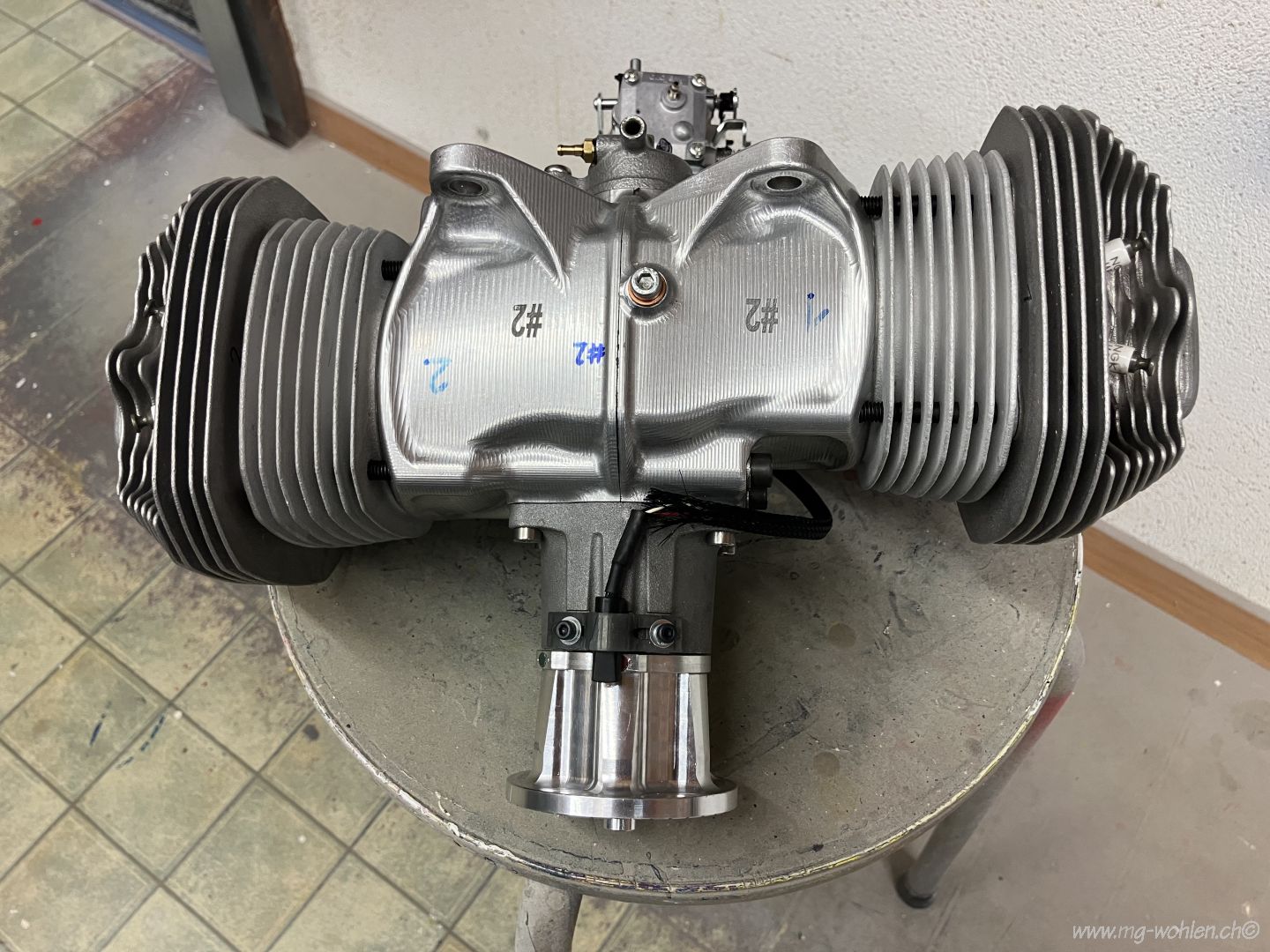

Motor Unterseite

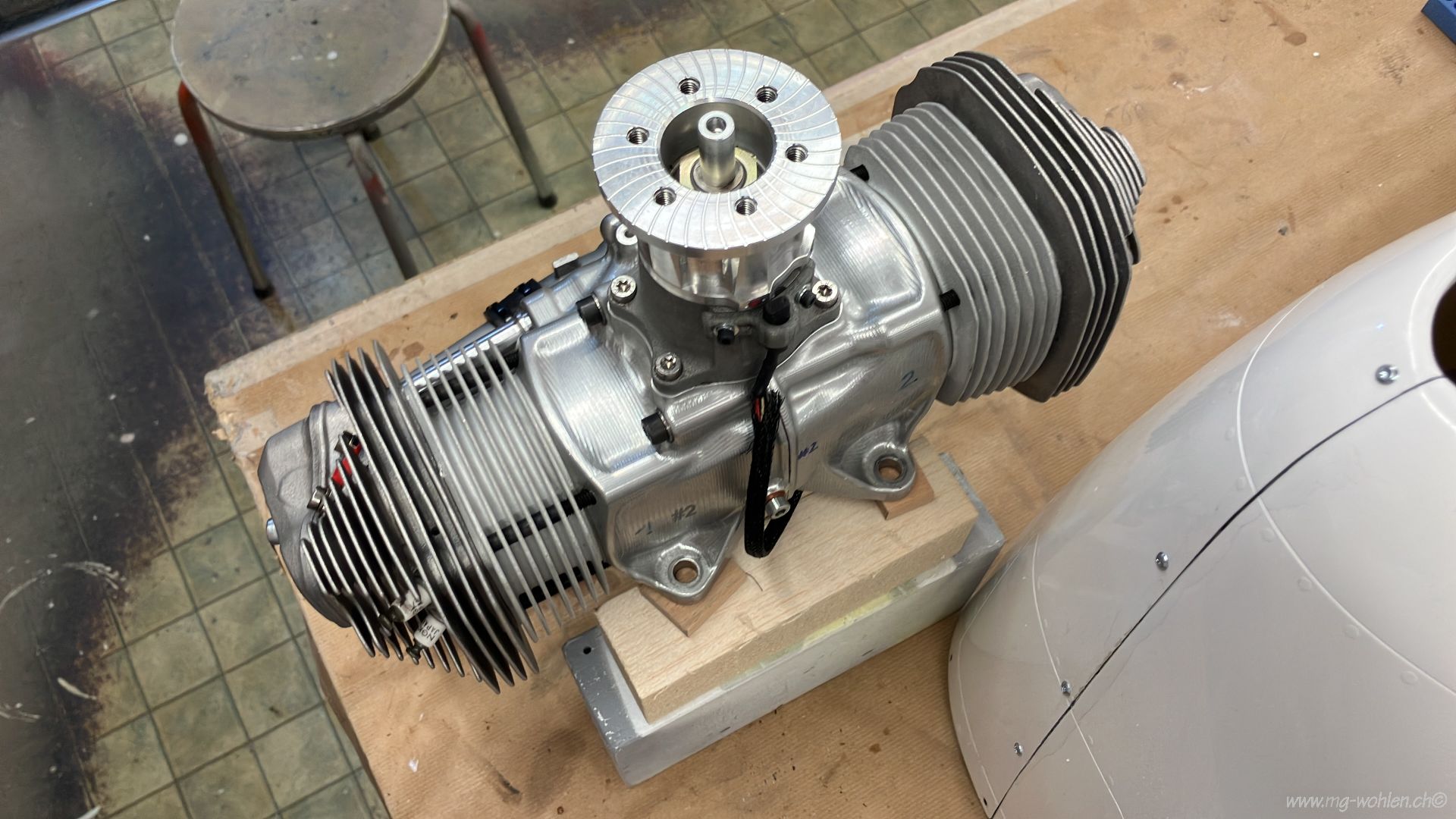

Motor Oberseite

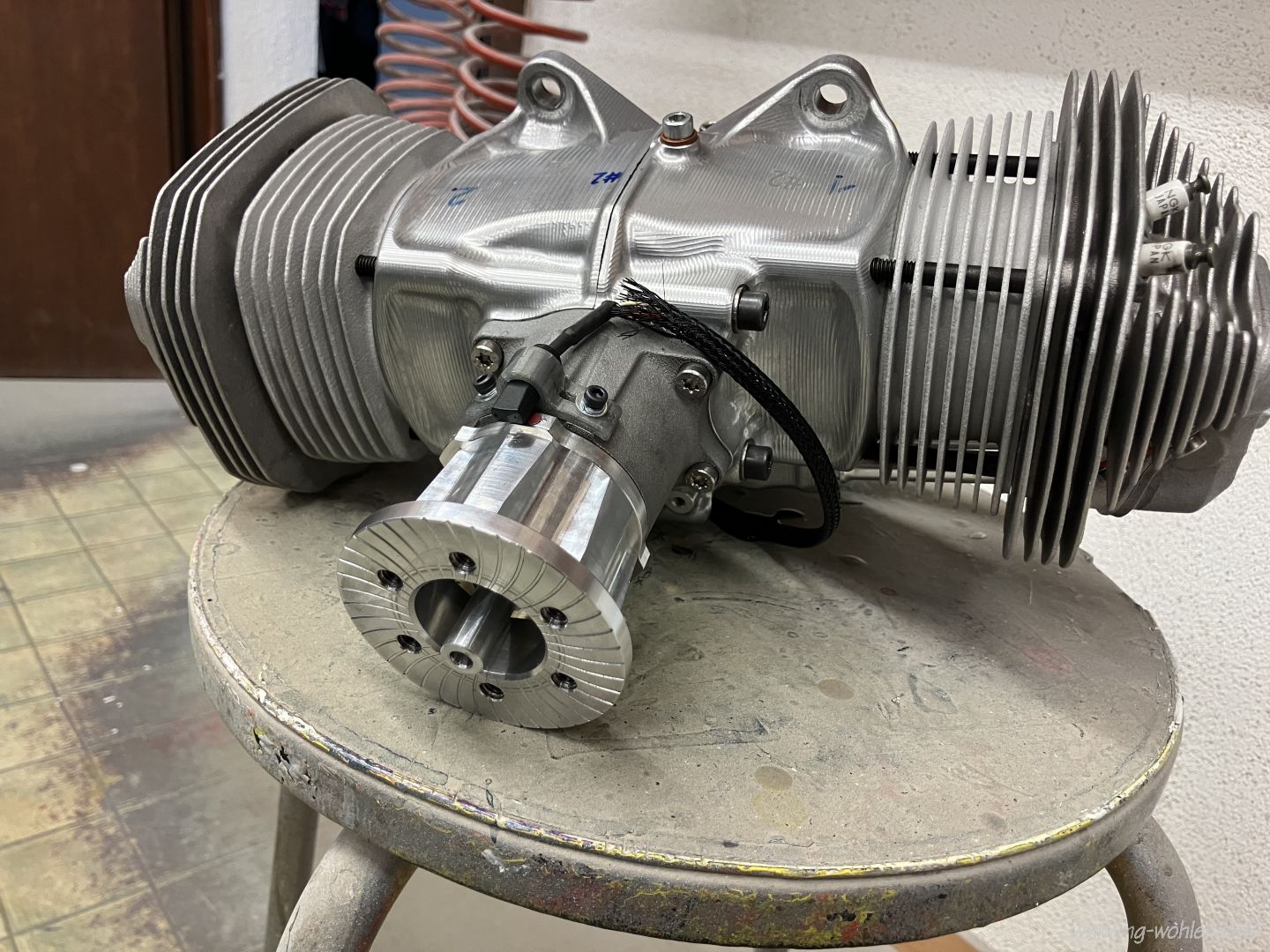

Der Motor von vorne

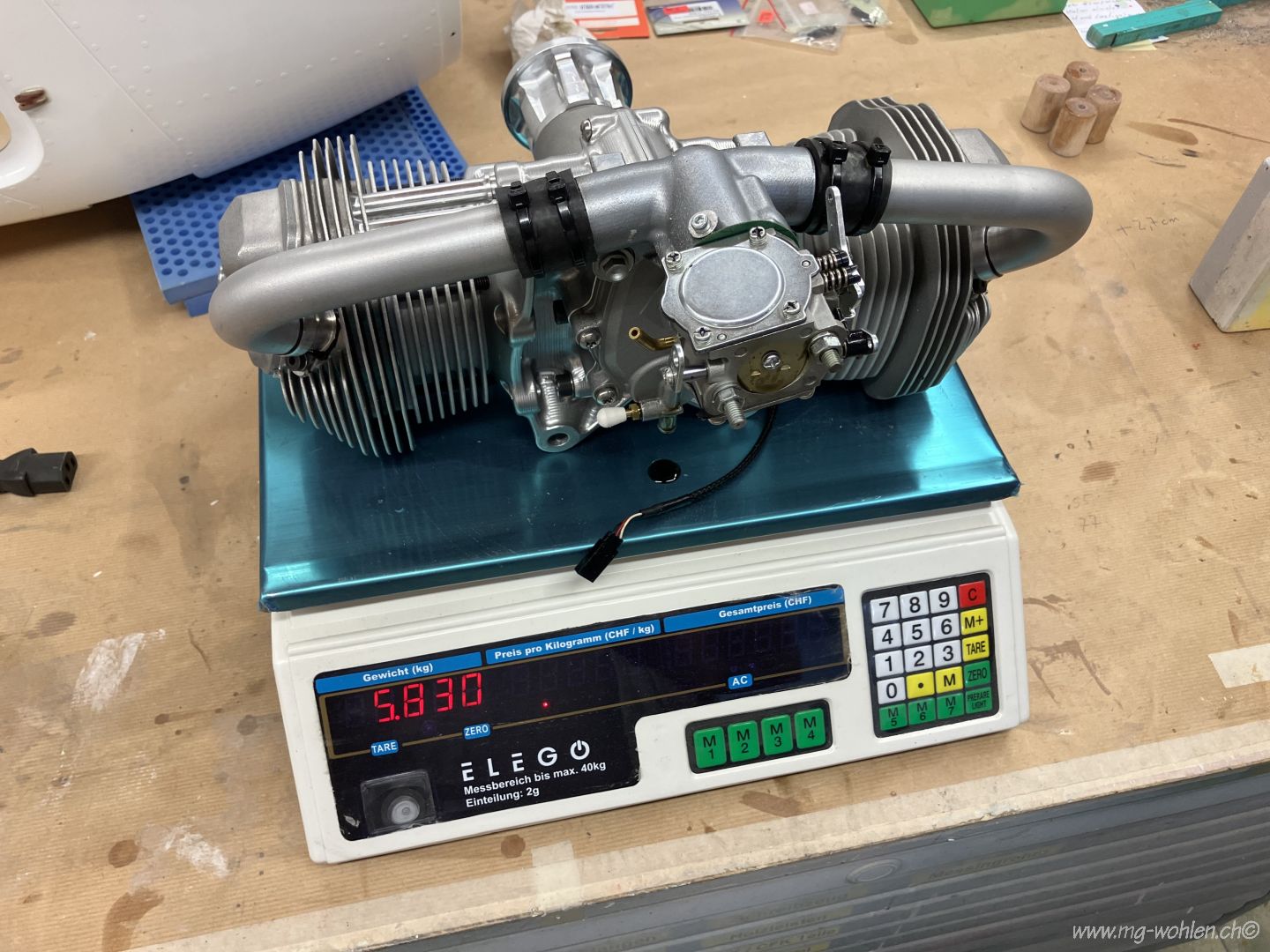

Gewicht ohne Auspuff und ohne Zündung

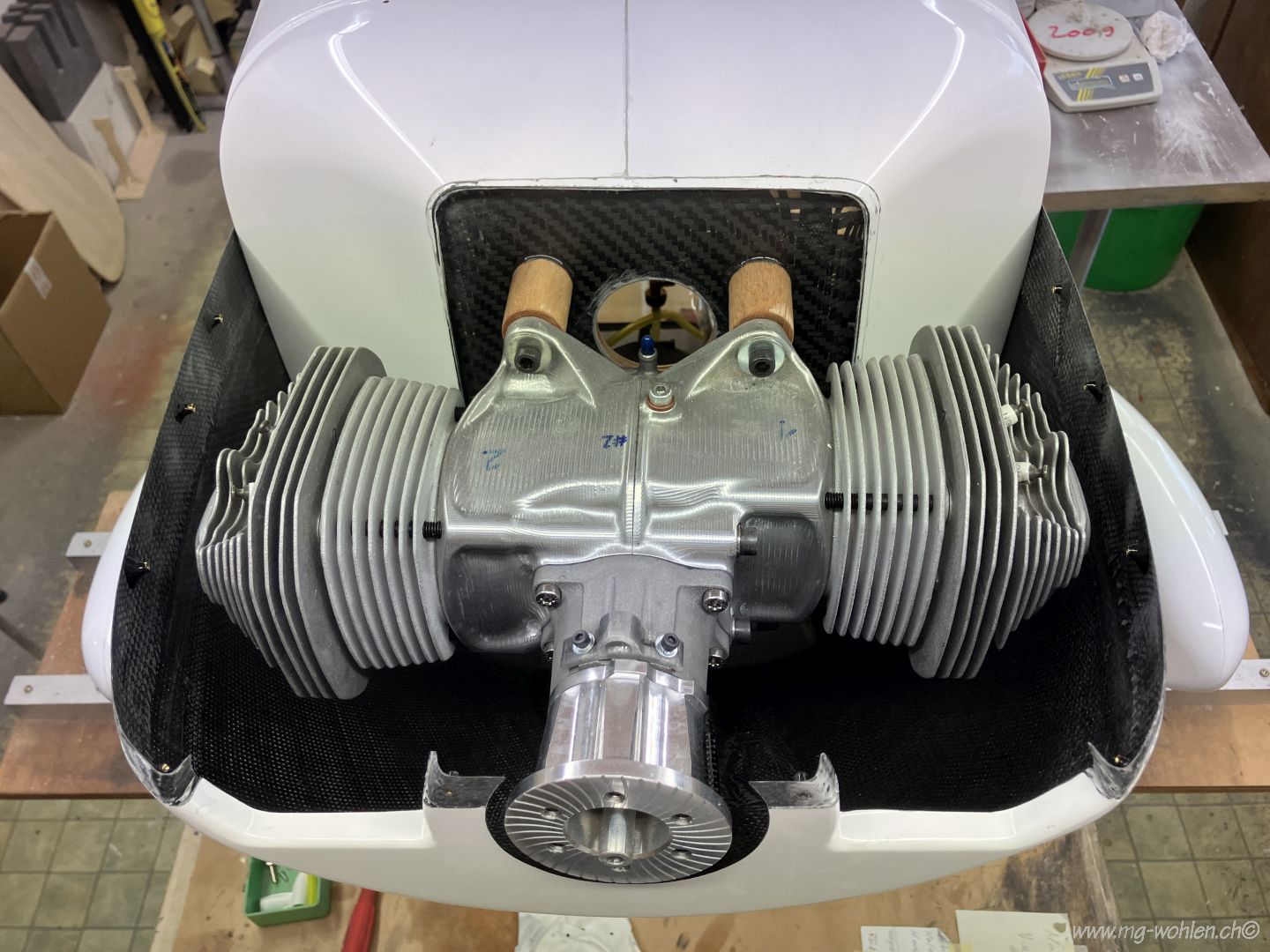

Der Motor hat spielend platz in der Haube

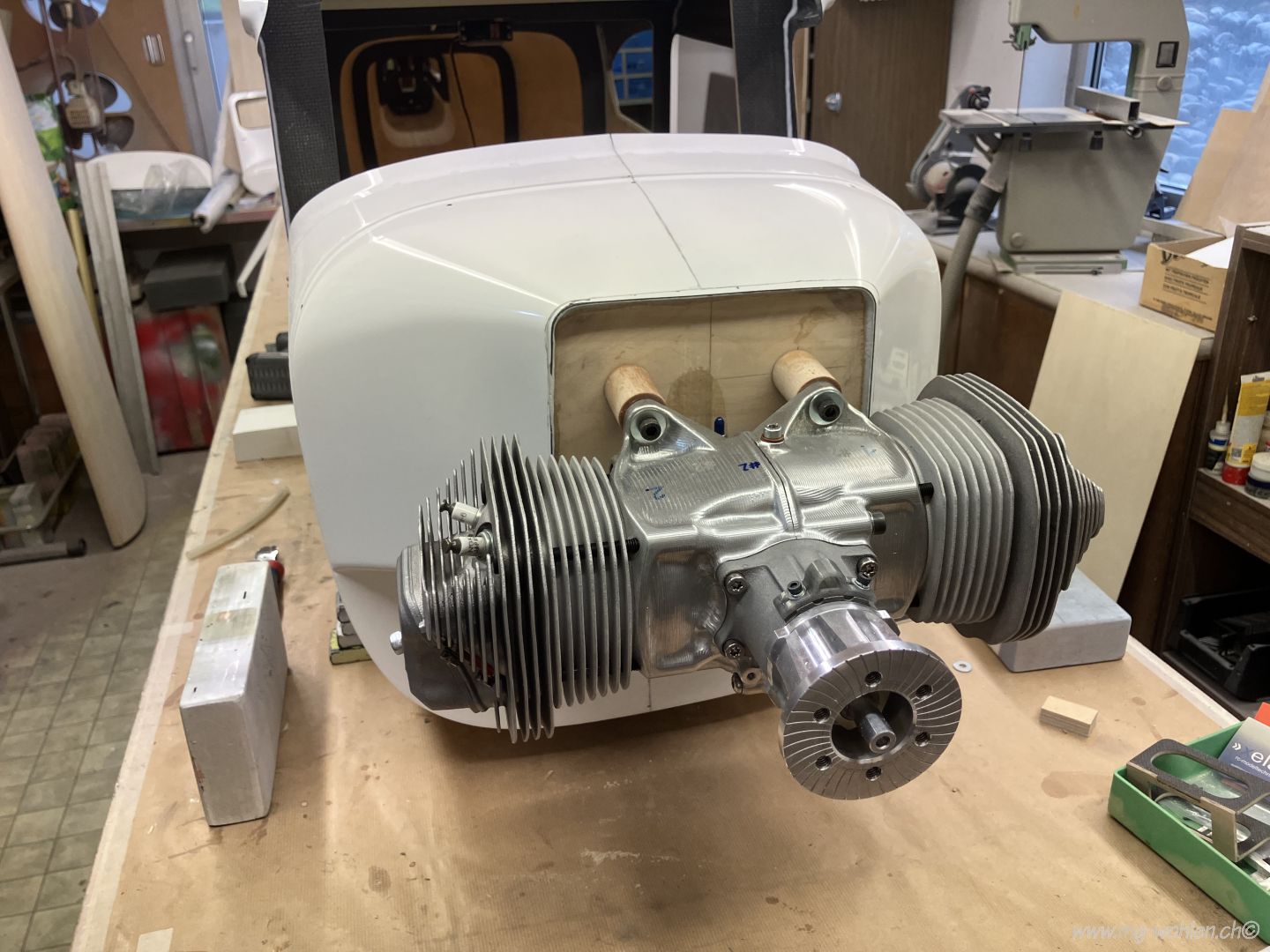

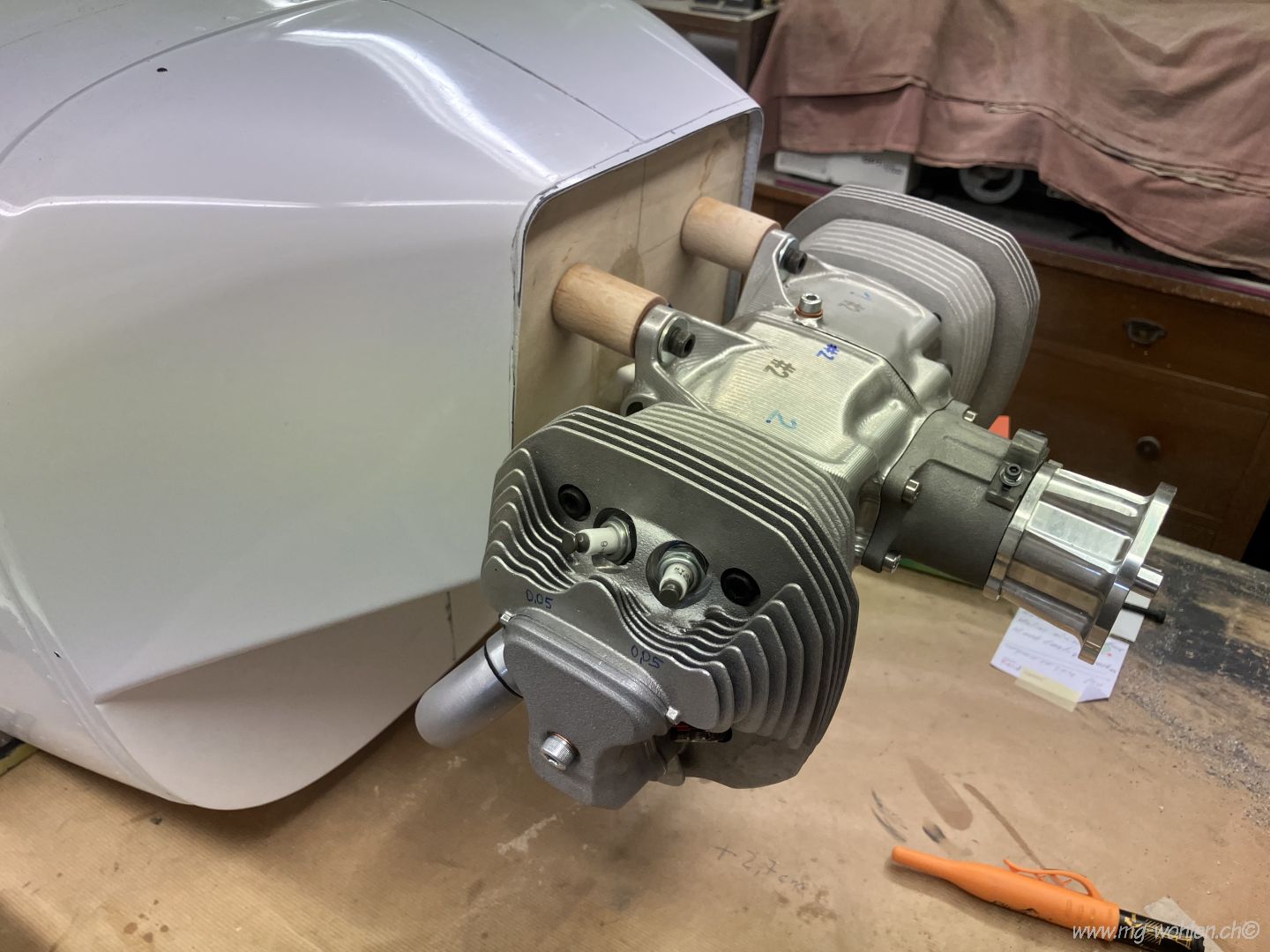

Der Motor ist Probemontiert
Der Motor ist ausgerichtet

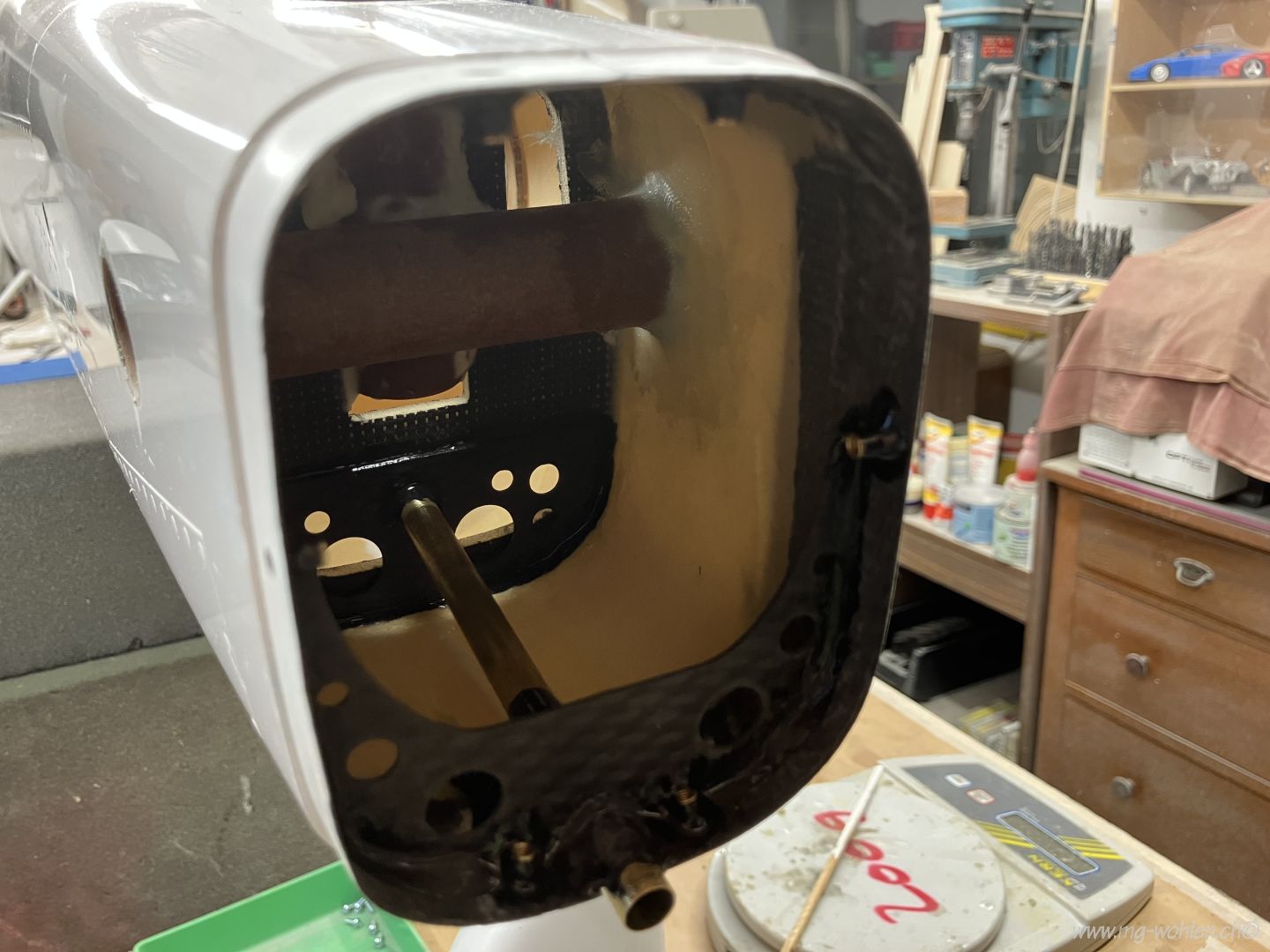

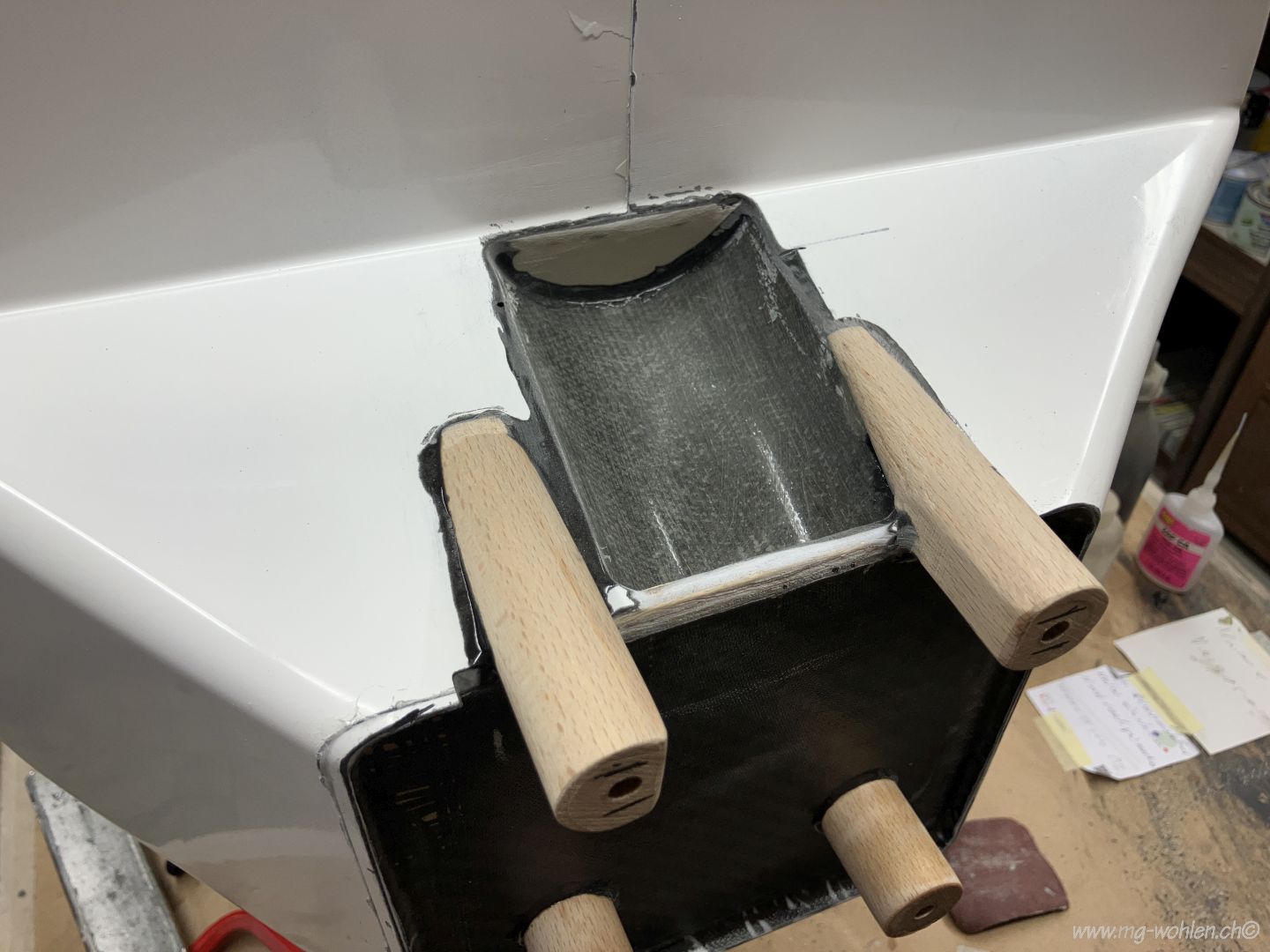

Der Motorspant muss noch verstärkt werden

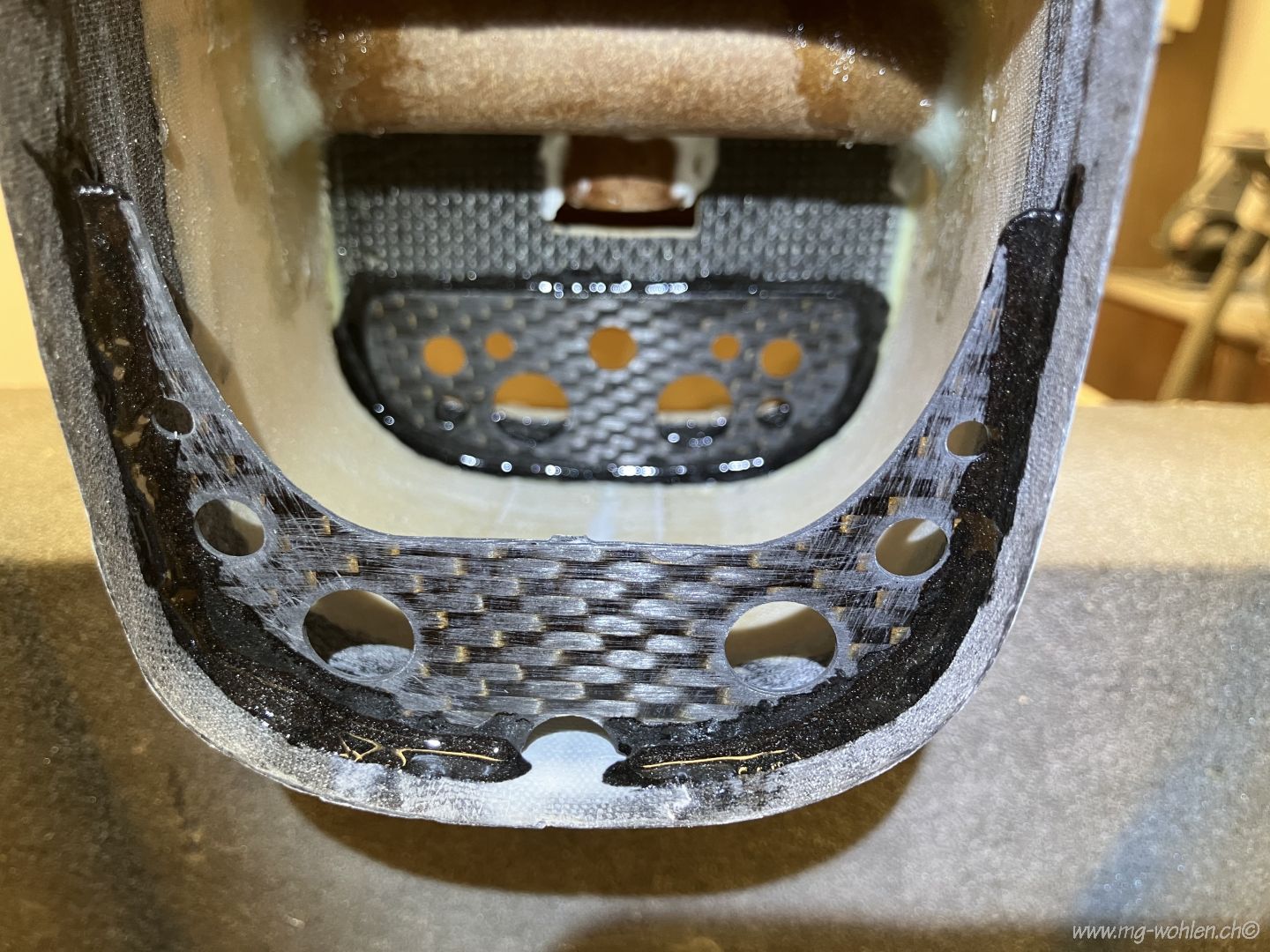

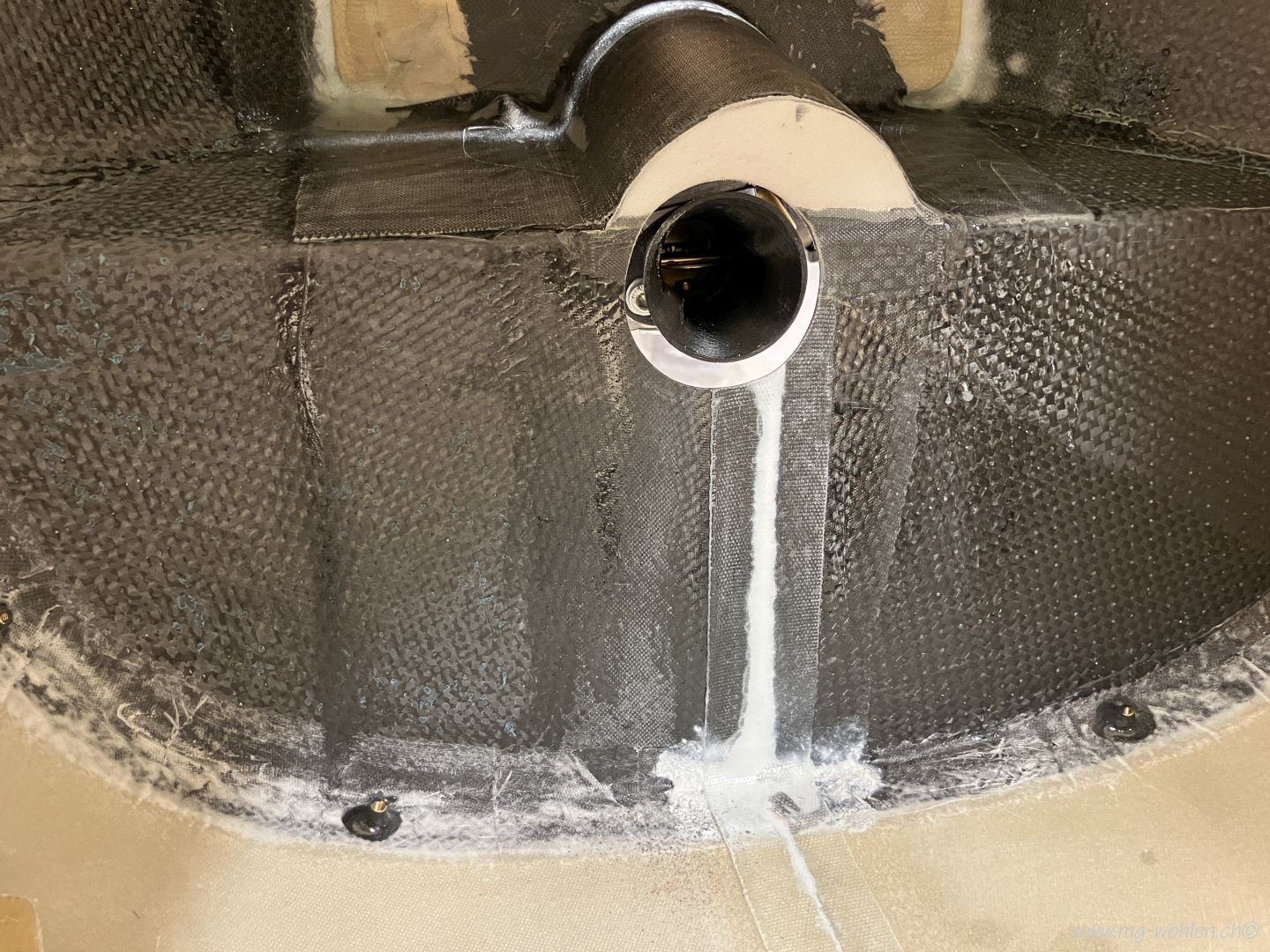

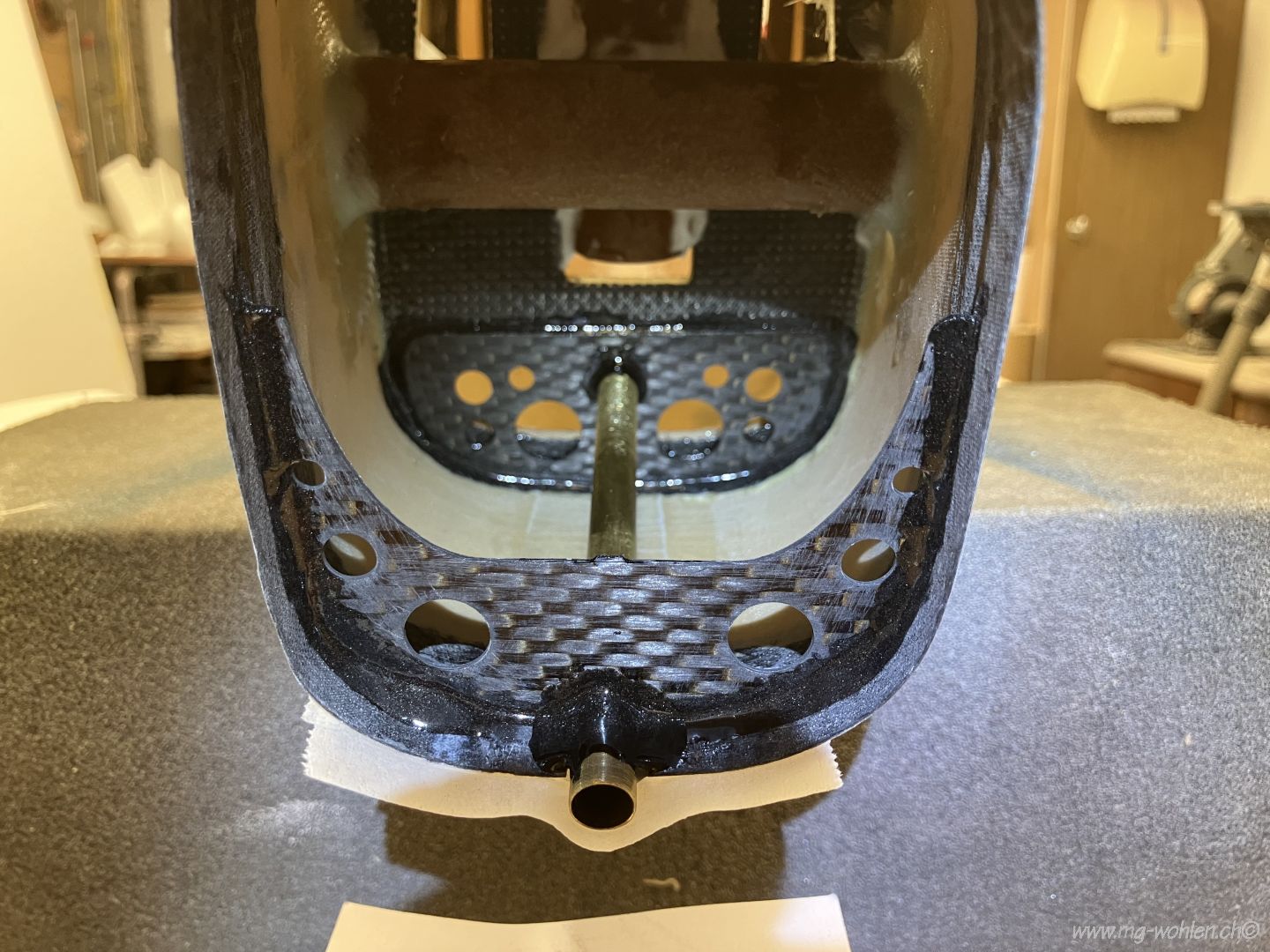

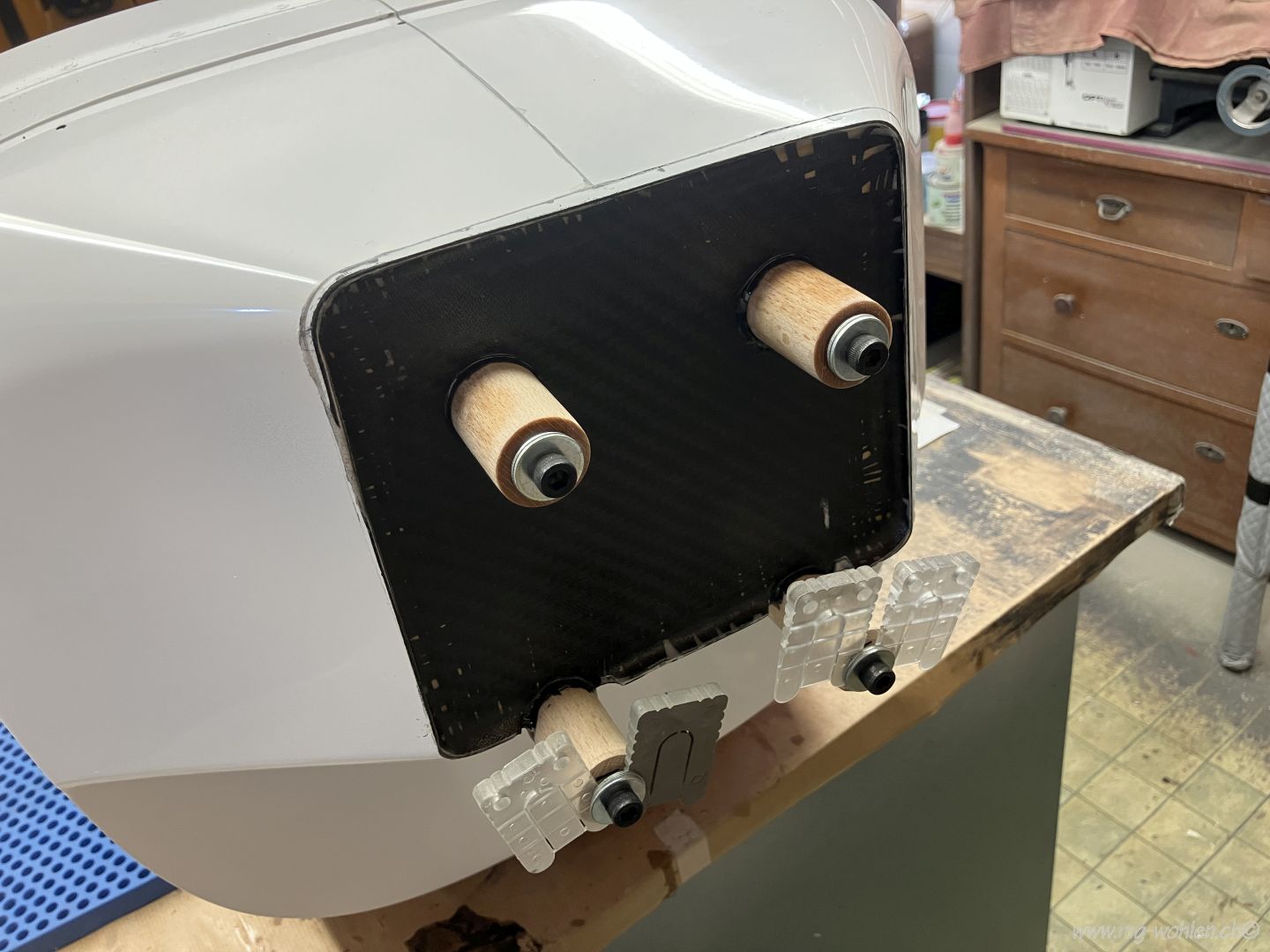

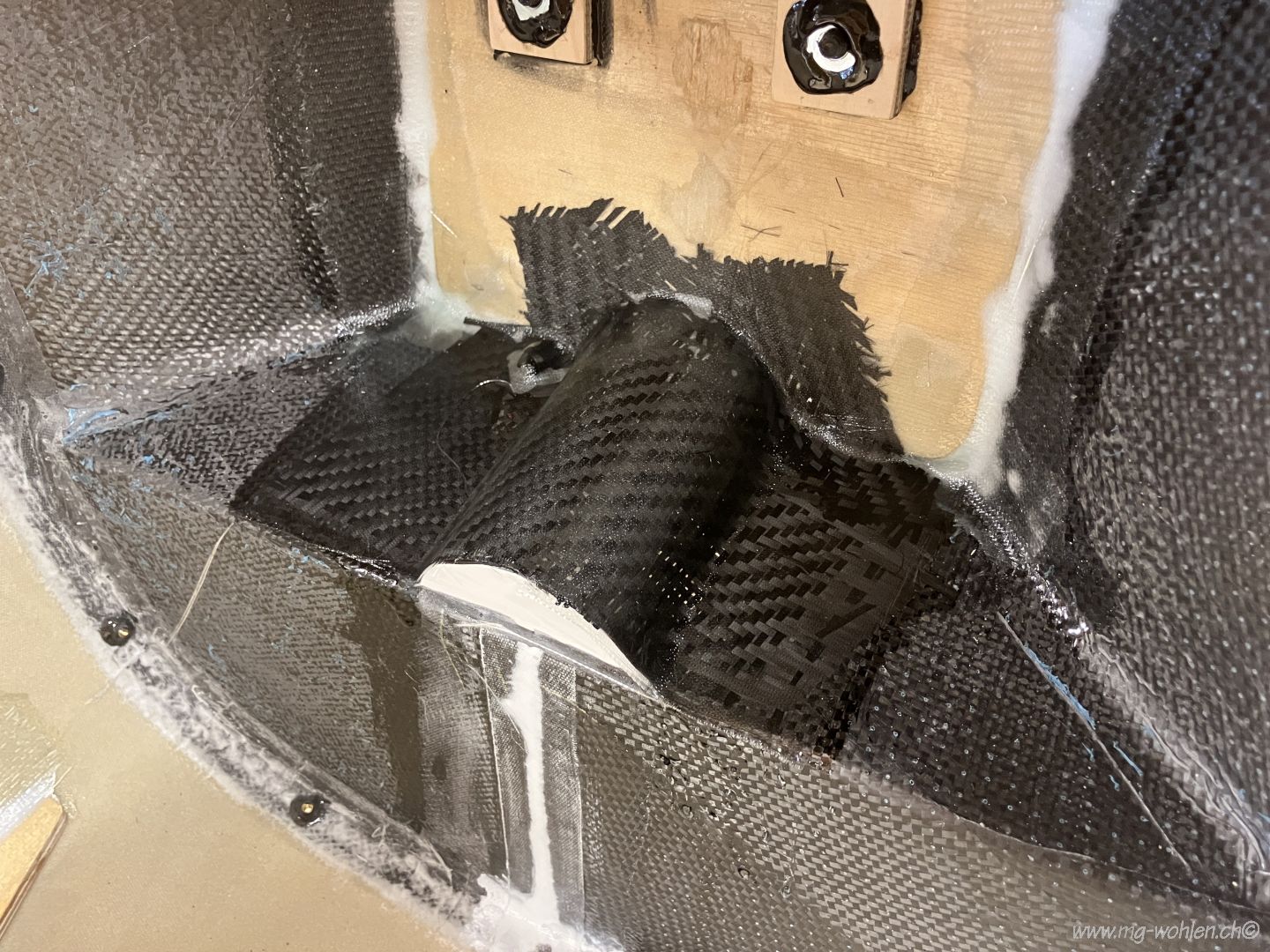

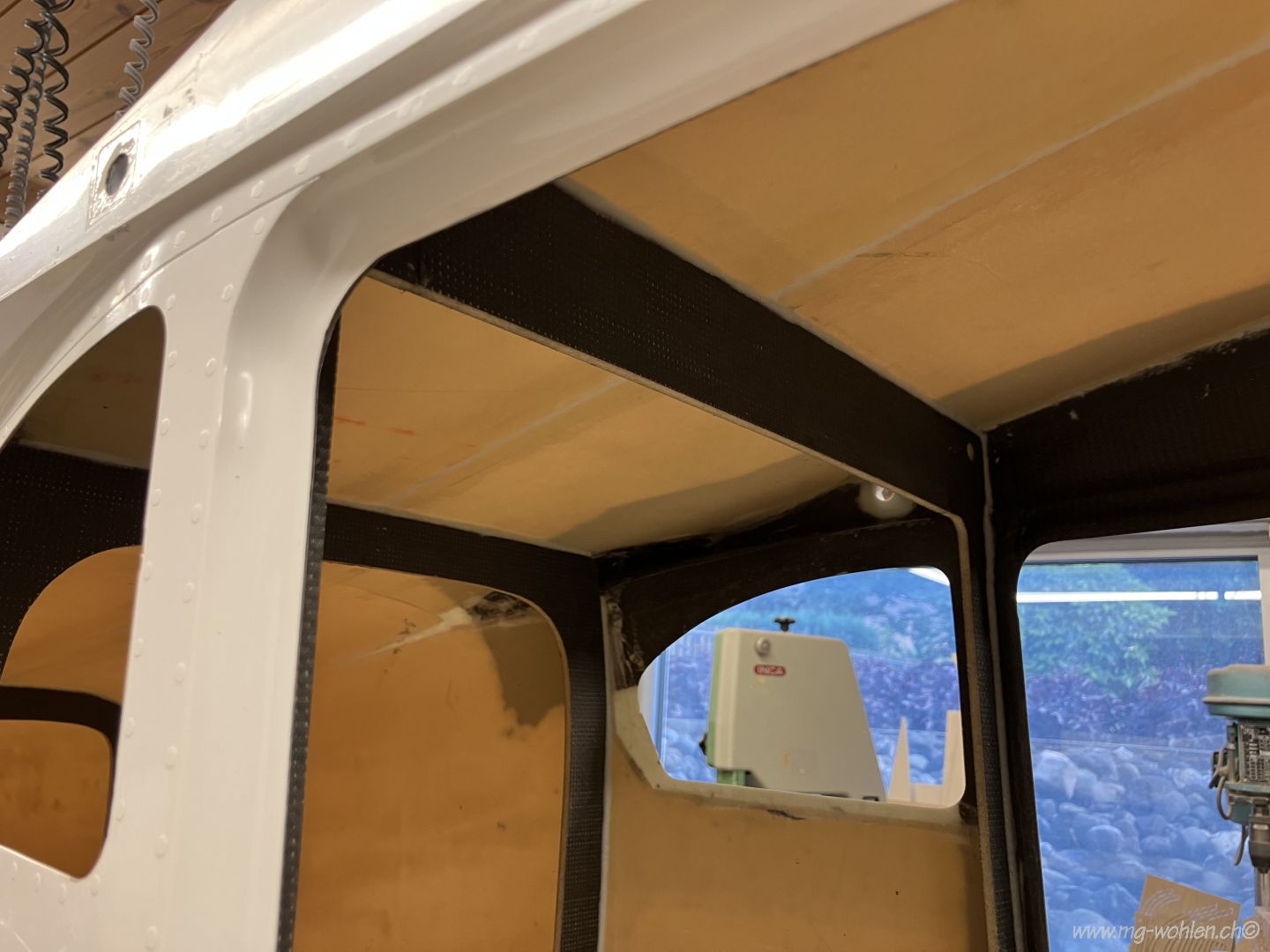

Kohlefaser bringt Steifigkeit
Die untere Halterung musste dem Motor angepasst werden

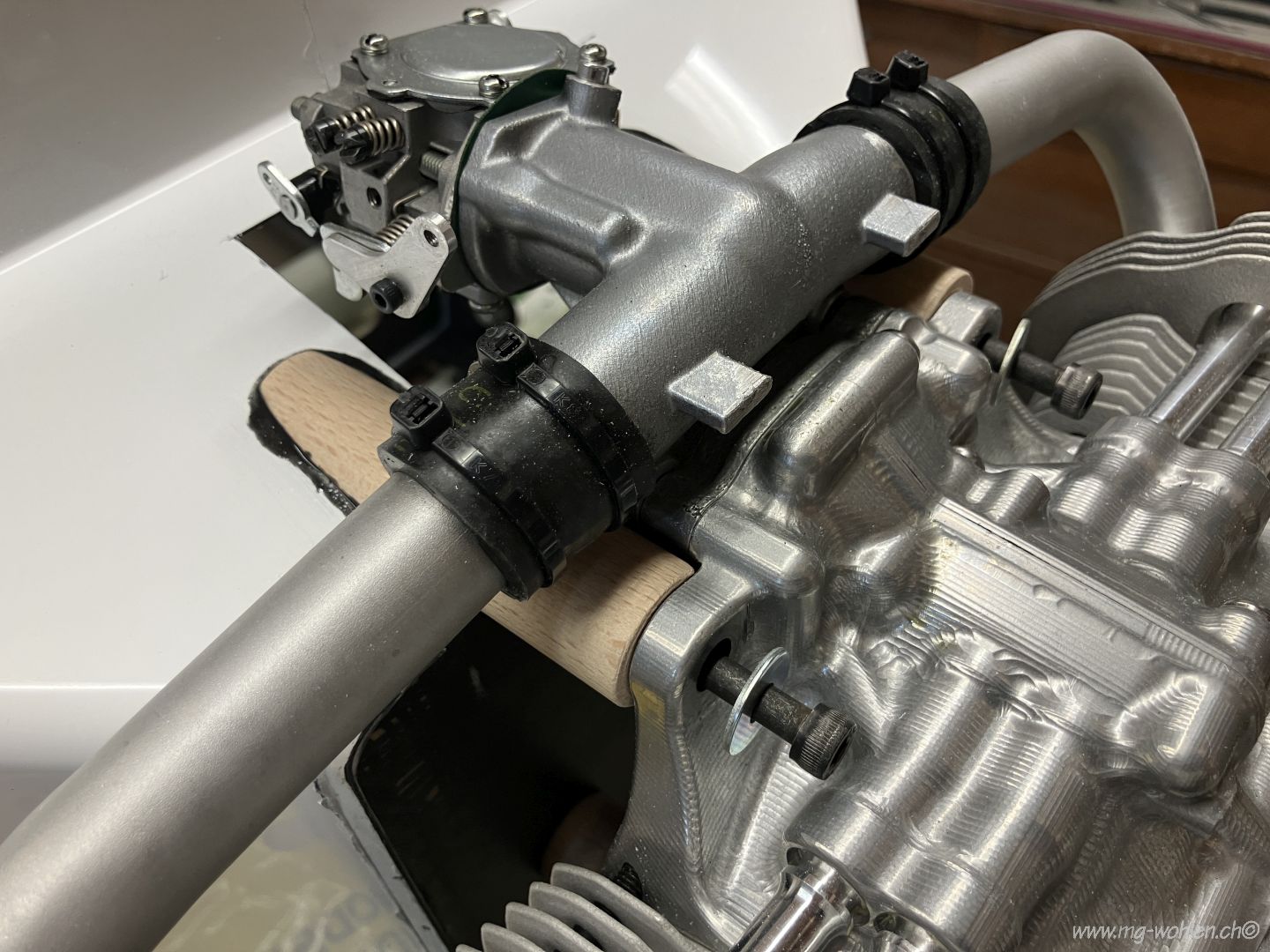

Für den Vergaser musste Platz geschaffen werden
Das muss alles noch mit GFK beglast werden
Die Frontscheibe ist zugeschnitten

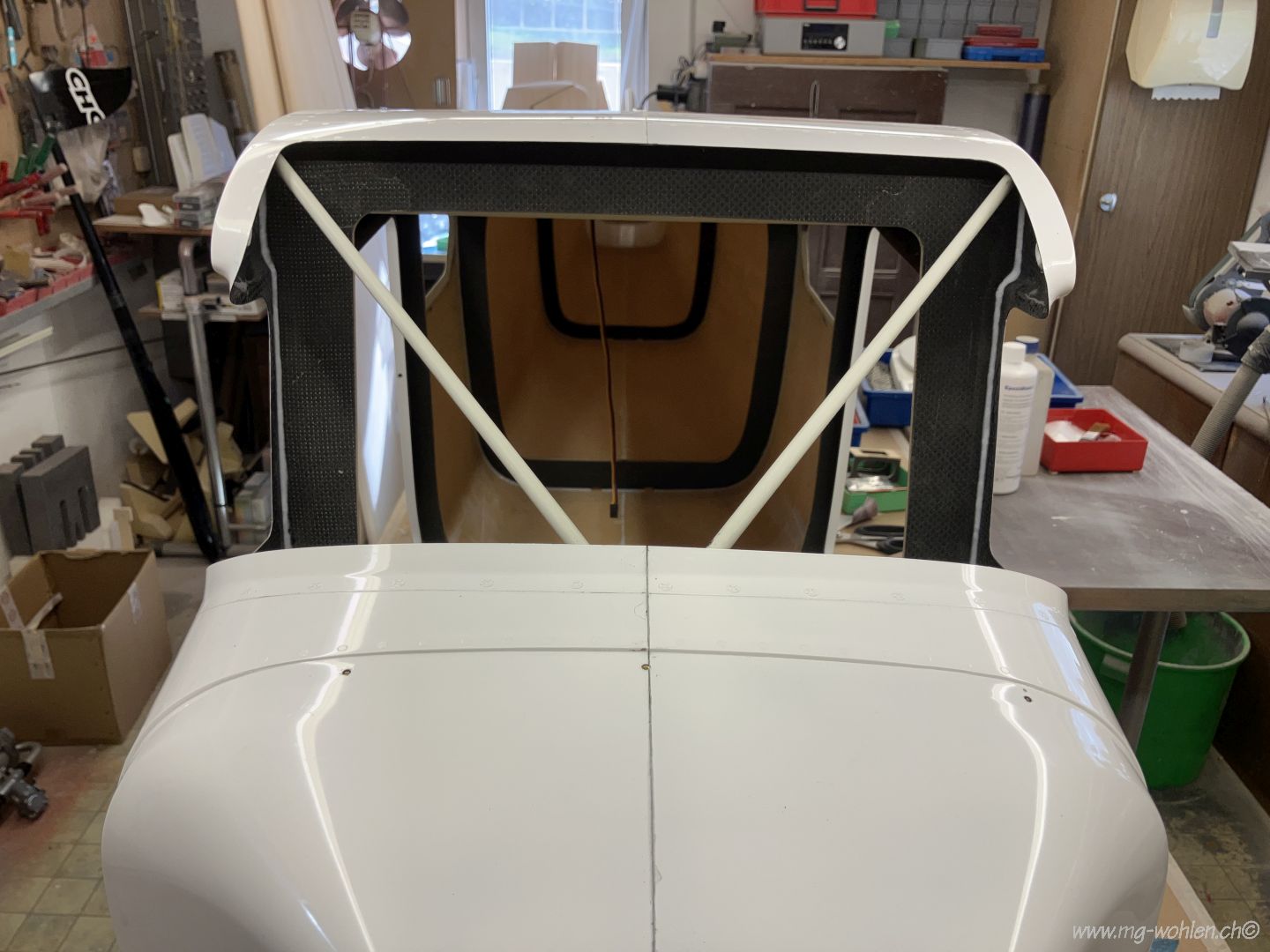

Diese Verstrebung braucht es unbedingt

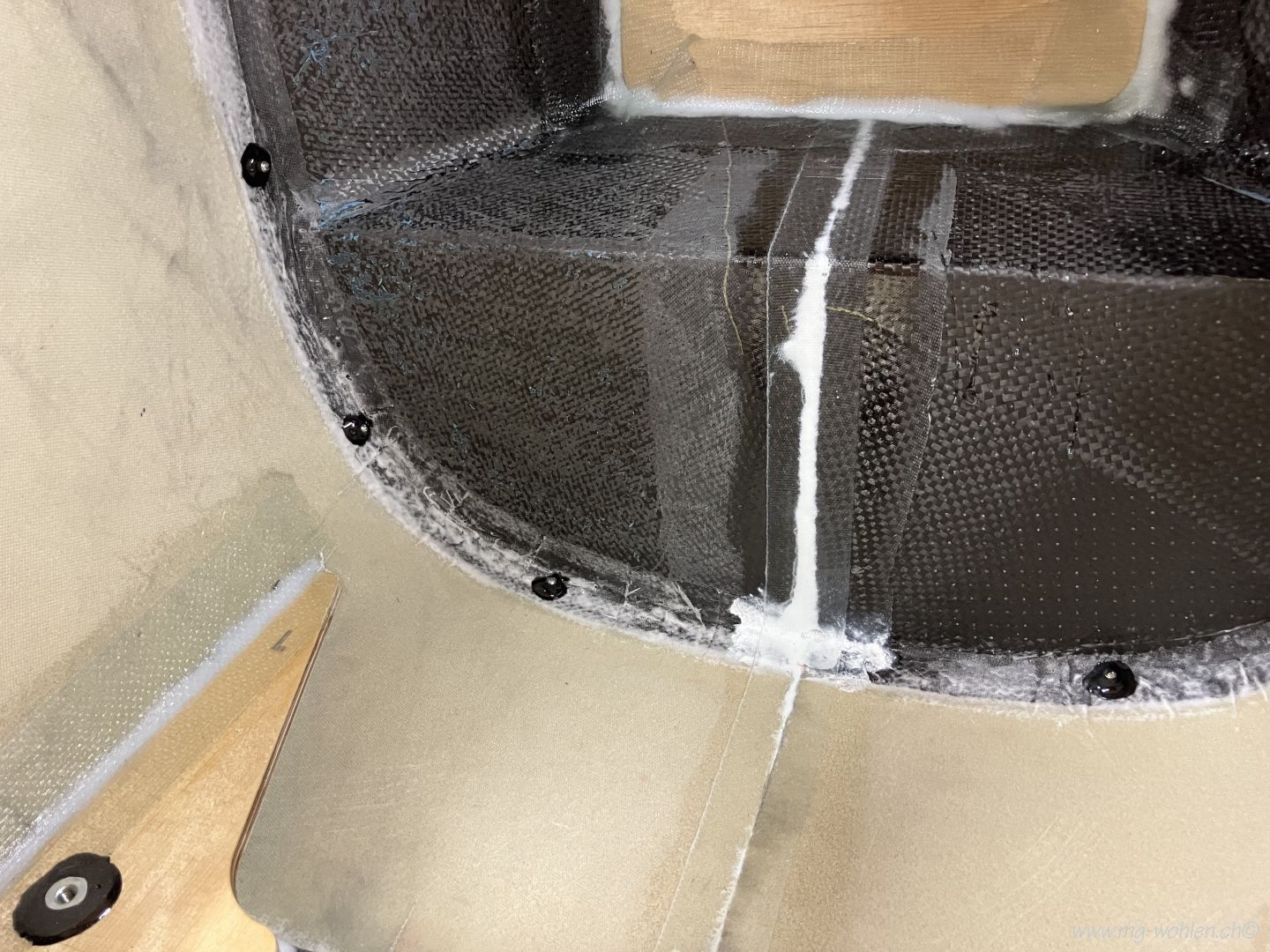

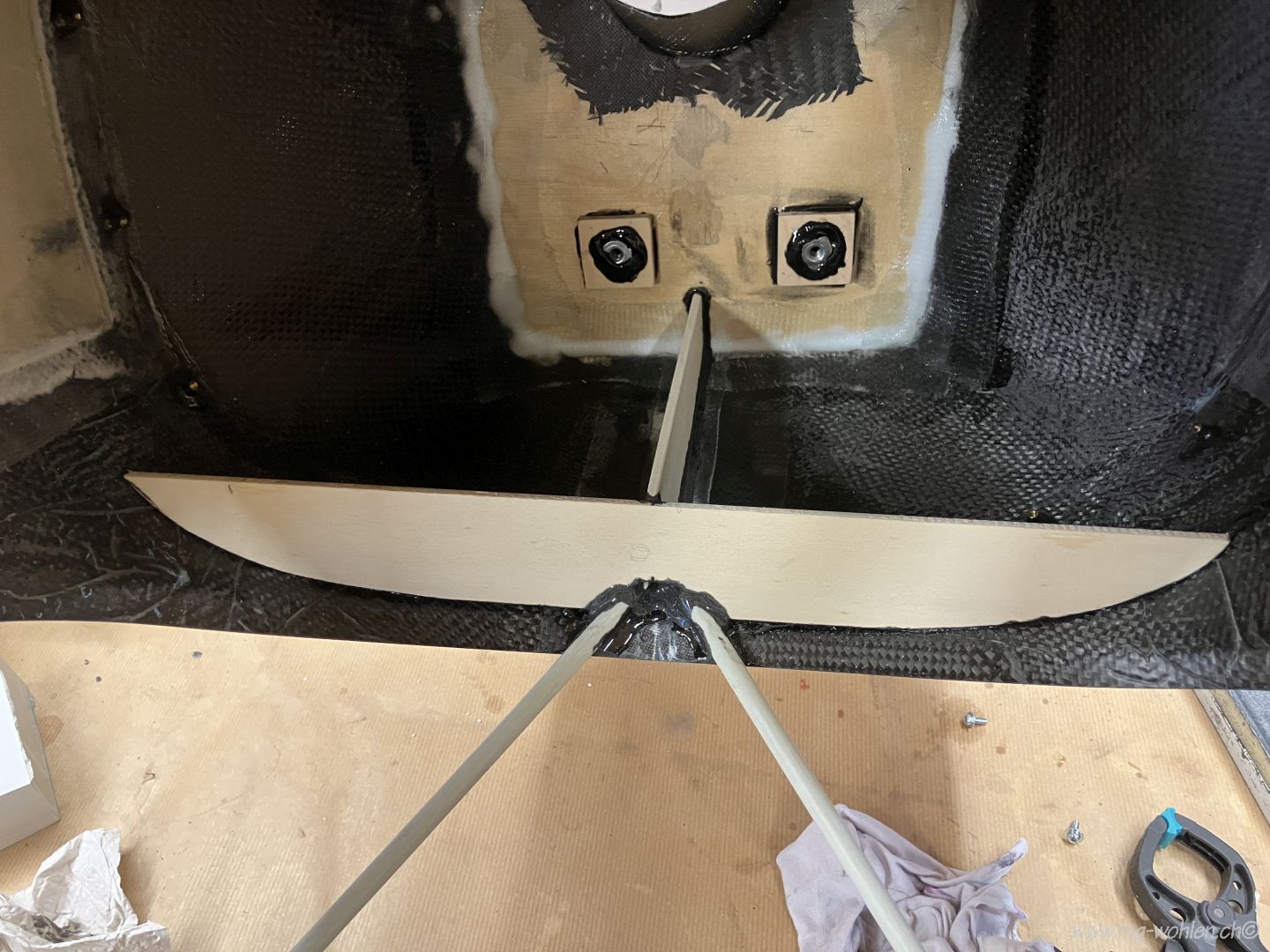

Hinter dem Motorspant habe ich noch Spanten eingesetzt
Das Panel ist innen verstärkt mit einem vierkant CFK Rohr
Das Panel wird fest verklebt
Das Panel bringt auch noch festigkeit im Rumpfbug

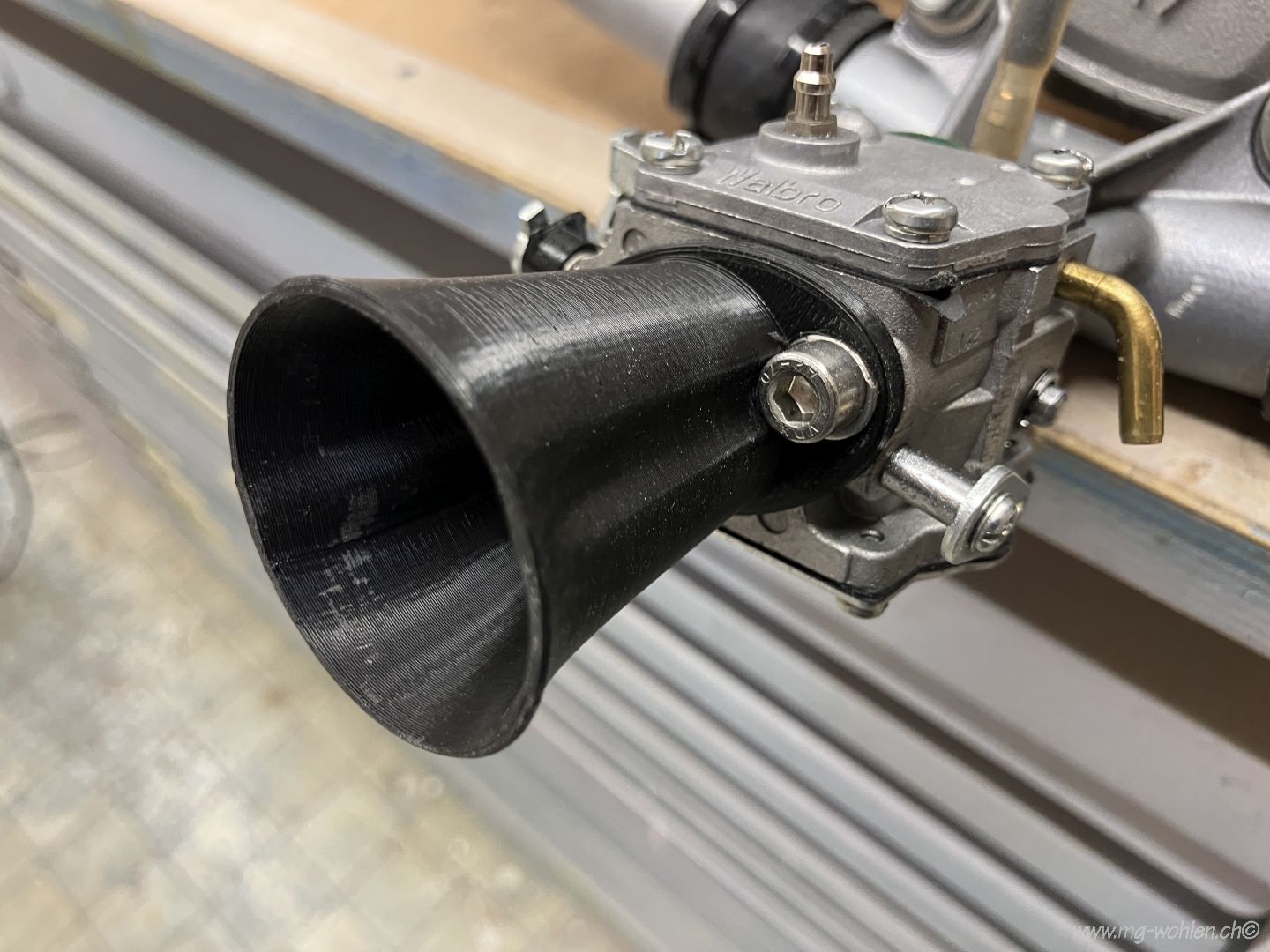

Der 3D gedruckte Ansaugstutzen
Hier sieht man die Auswirkung vom Seitenzug
Das Material für das Fahrwerk

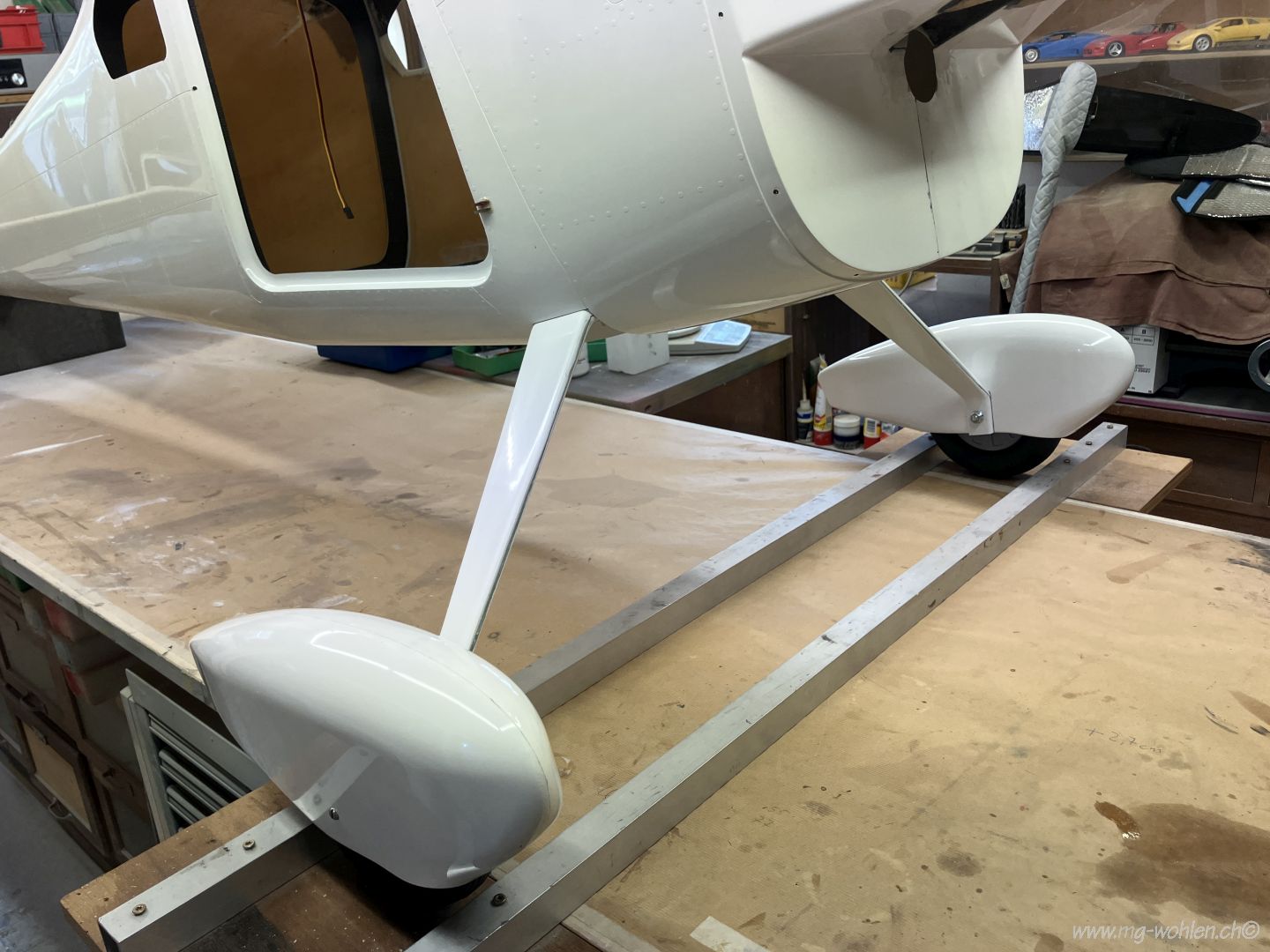

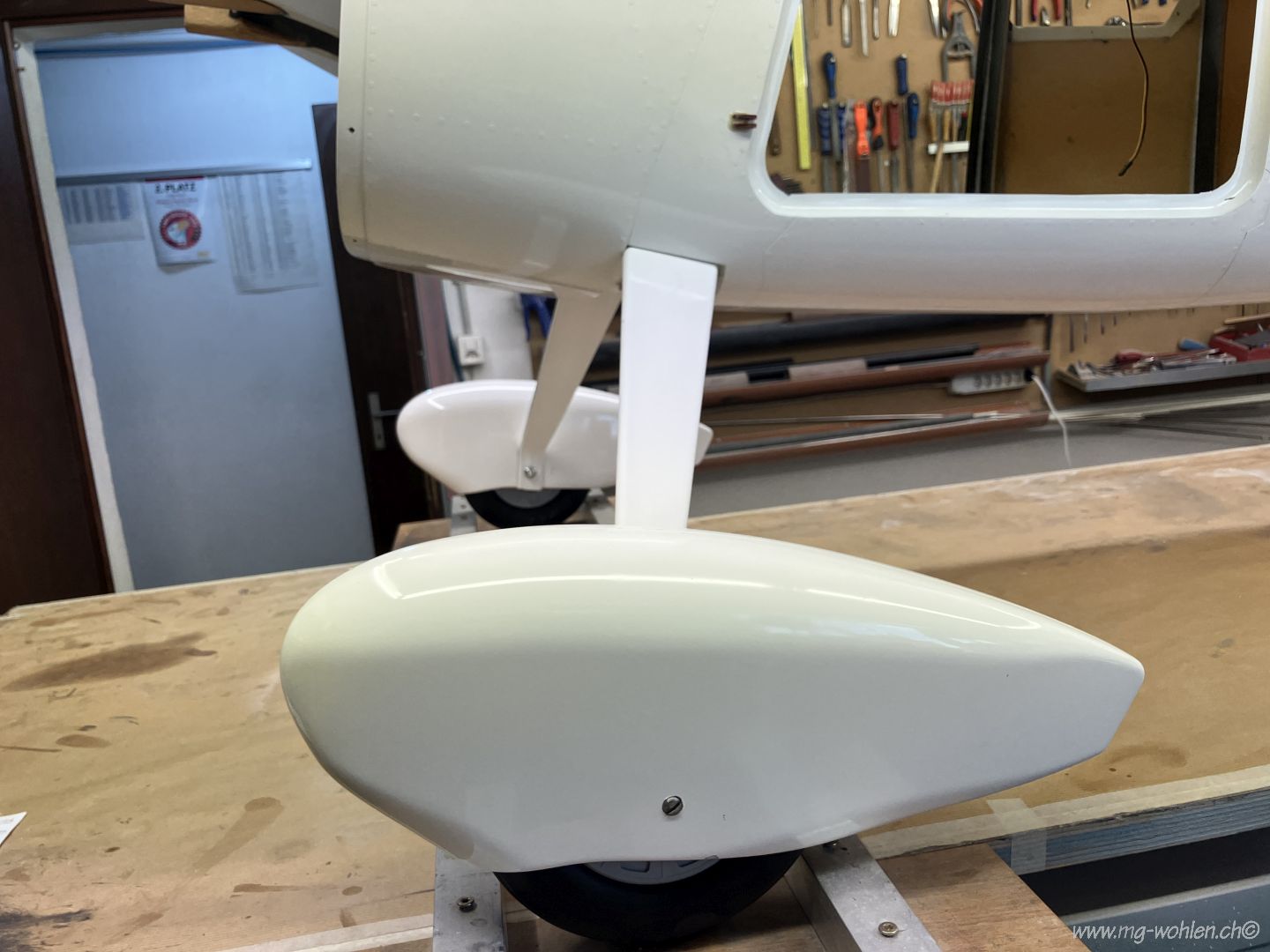

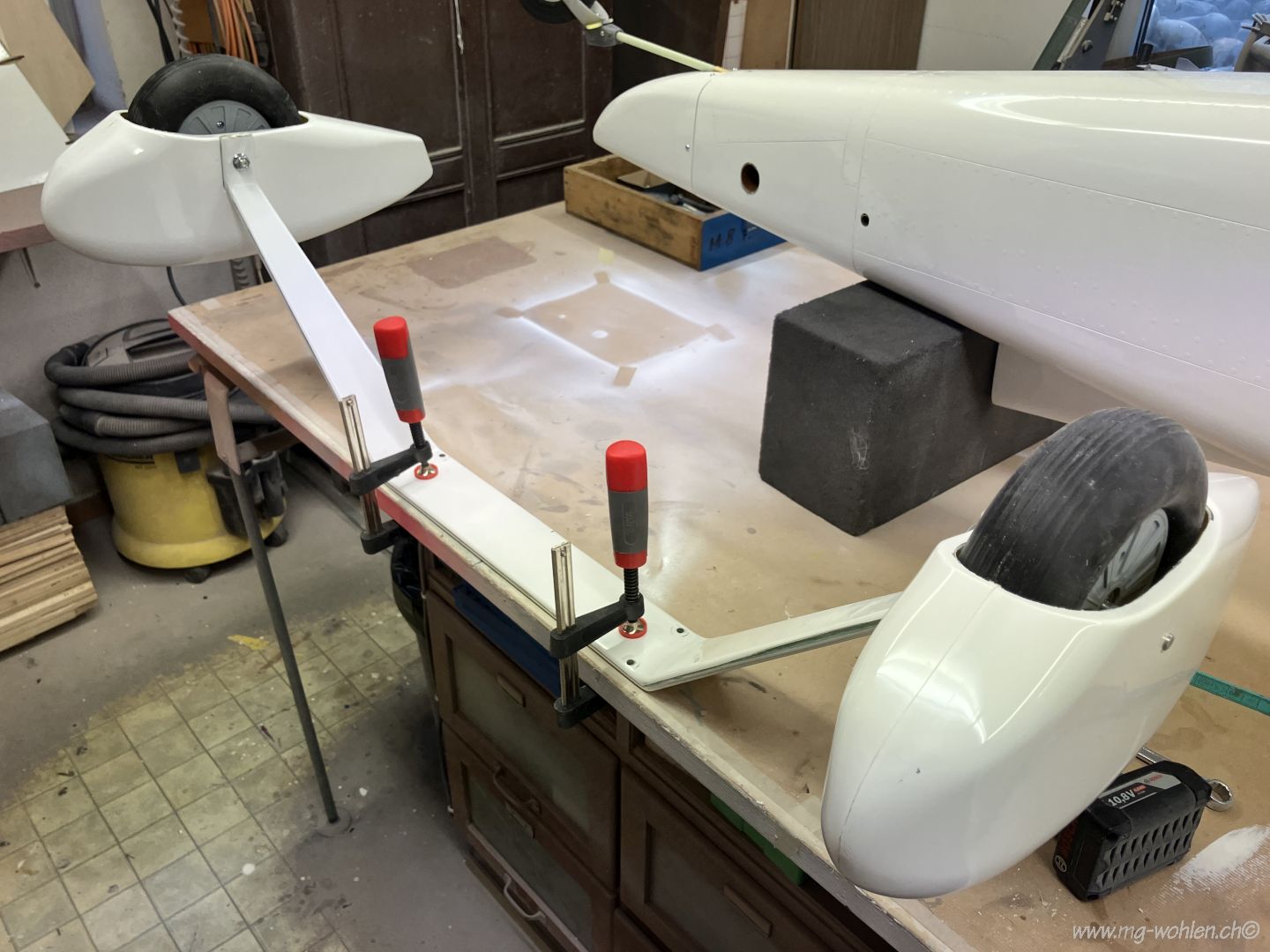

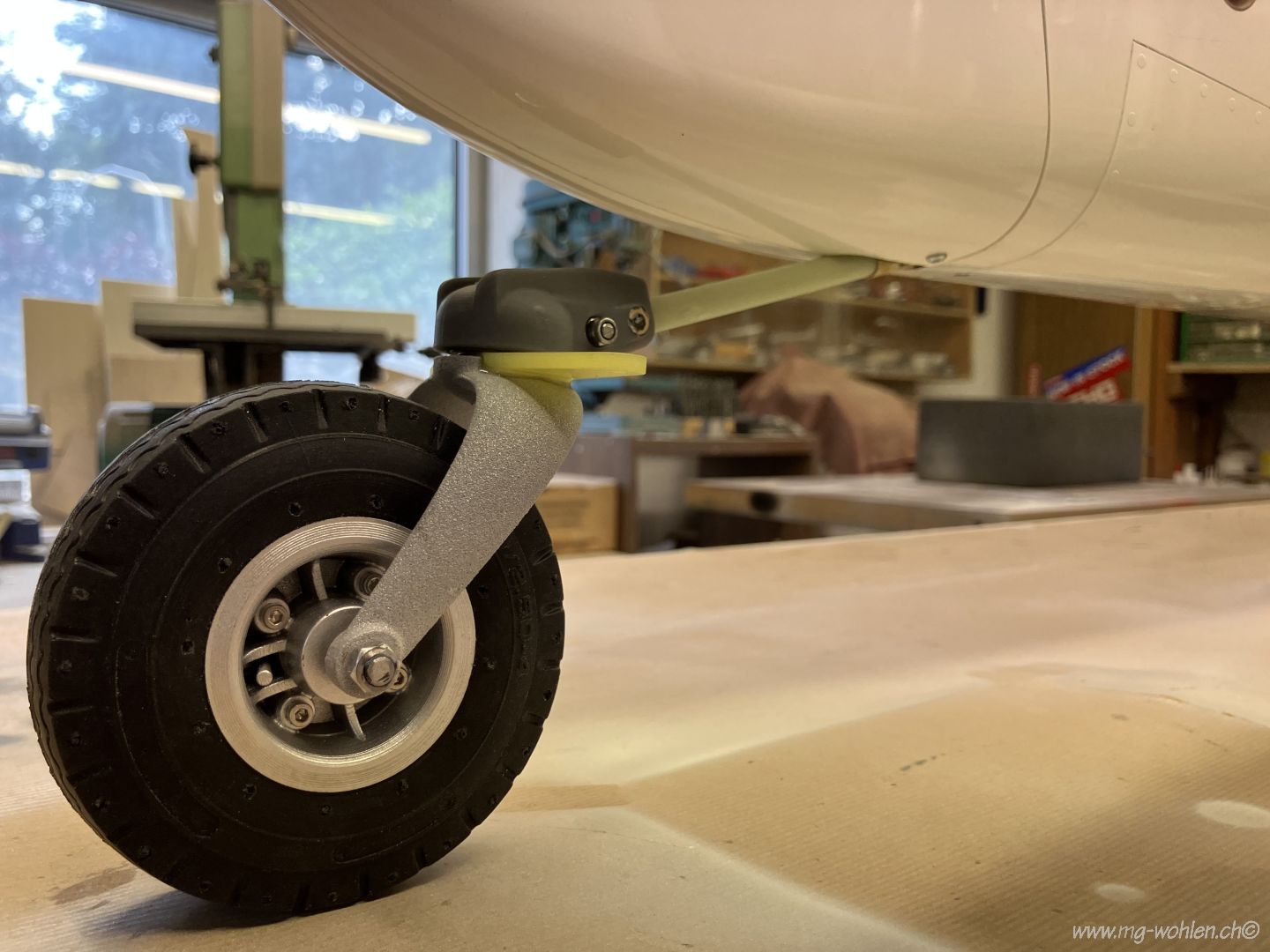

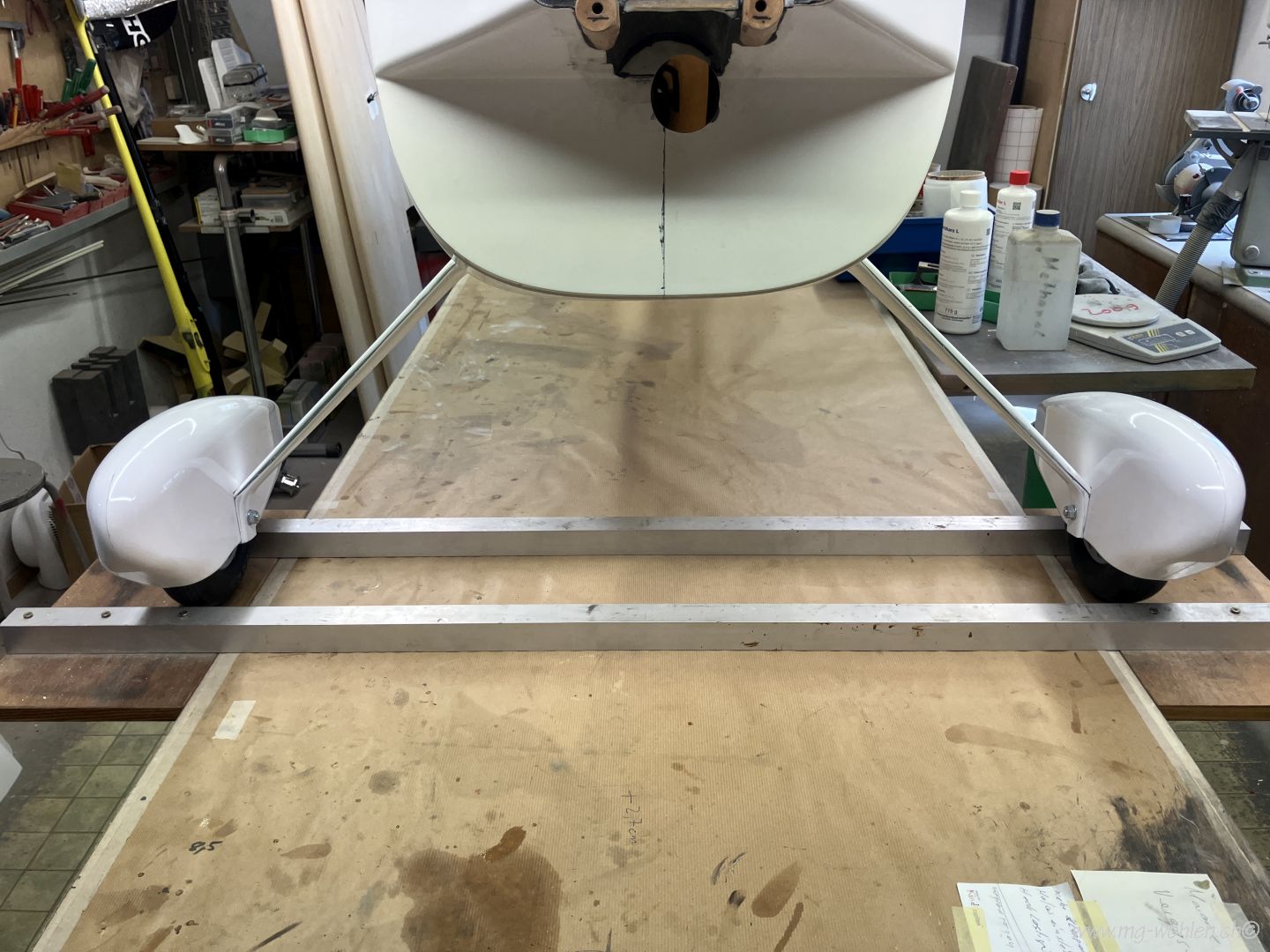

Die Montage der Räder und Radschalen
Passt
Passt
Passt

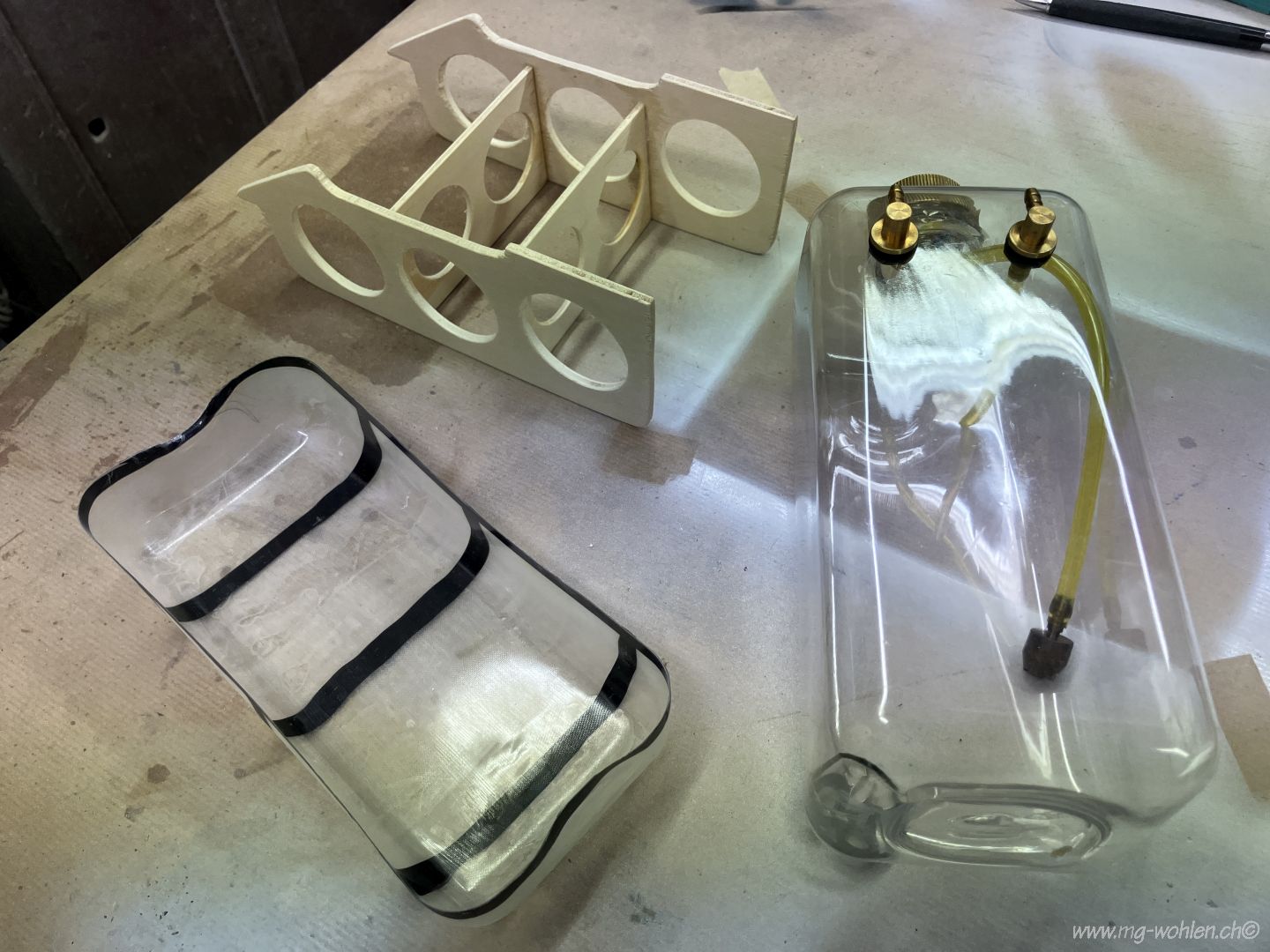

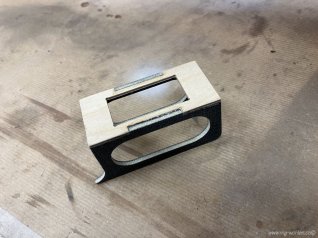

Eine Tankhalterung wird hergestellt

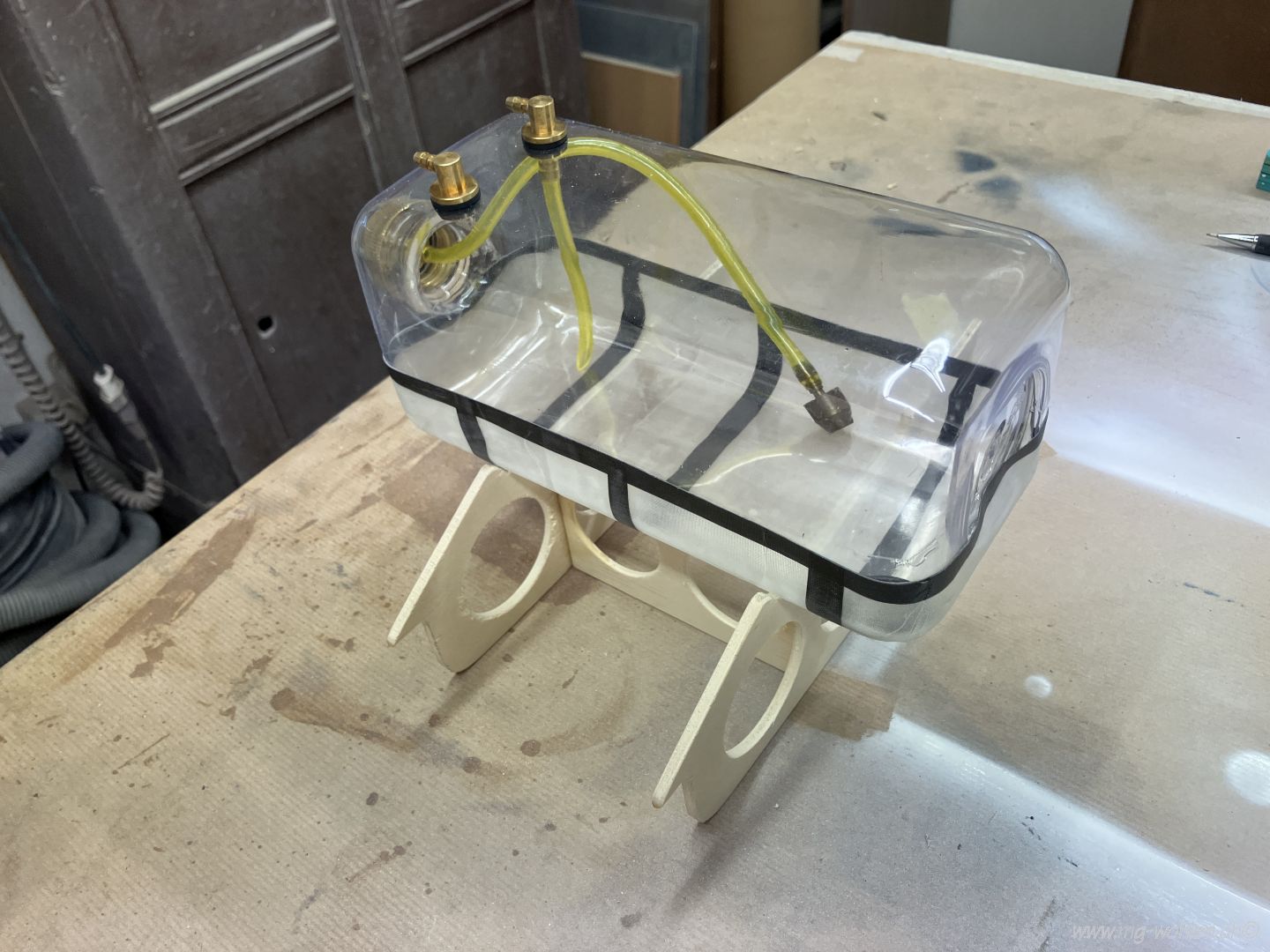

Tankhalterung montagefertig
Gassservo und Luftsieb montiert
Gasgestänge am Motor

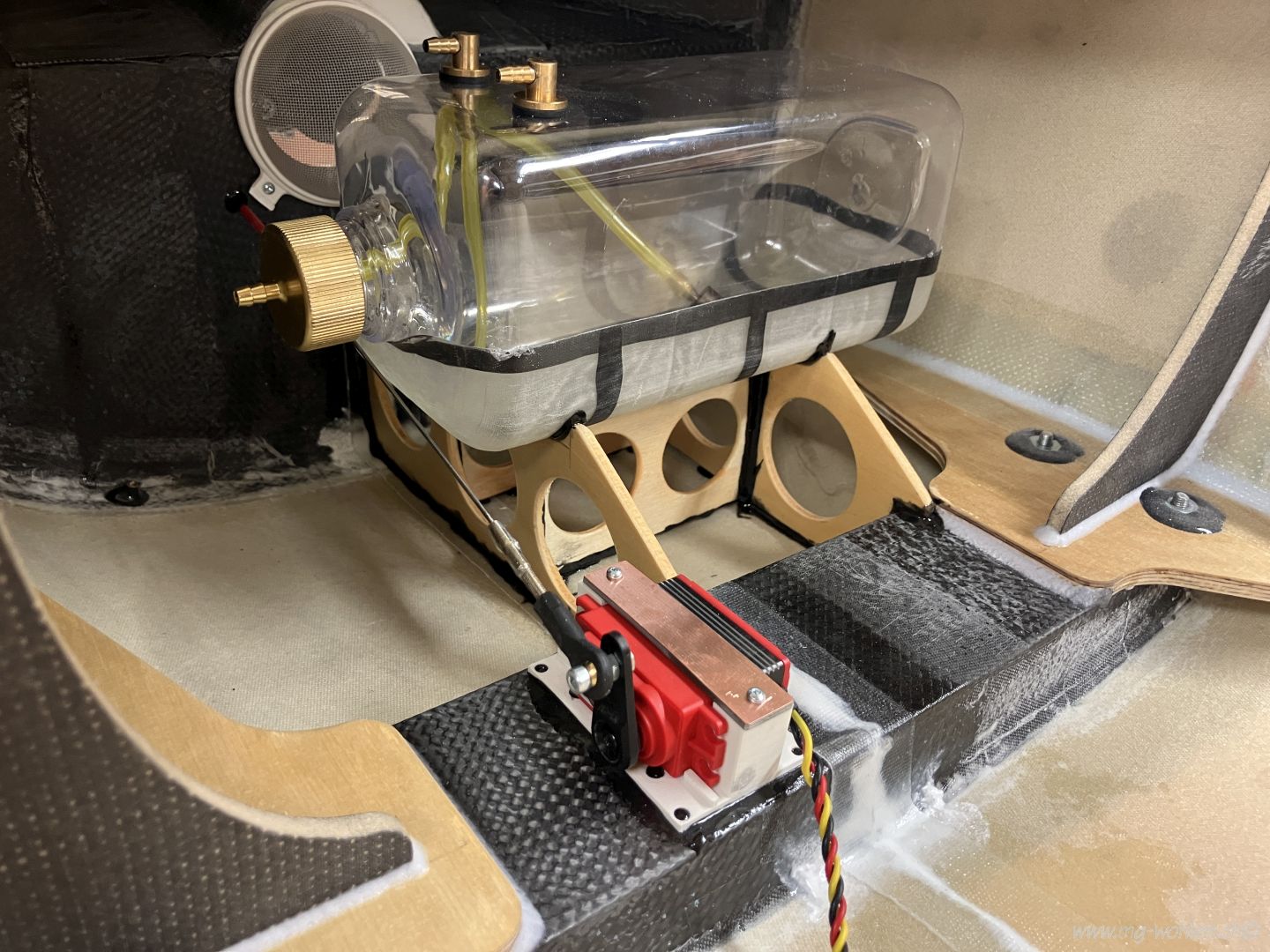

Tank montiert

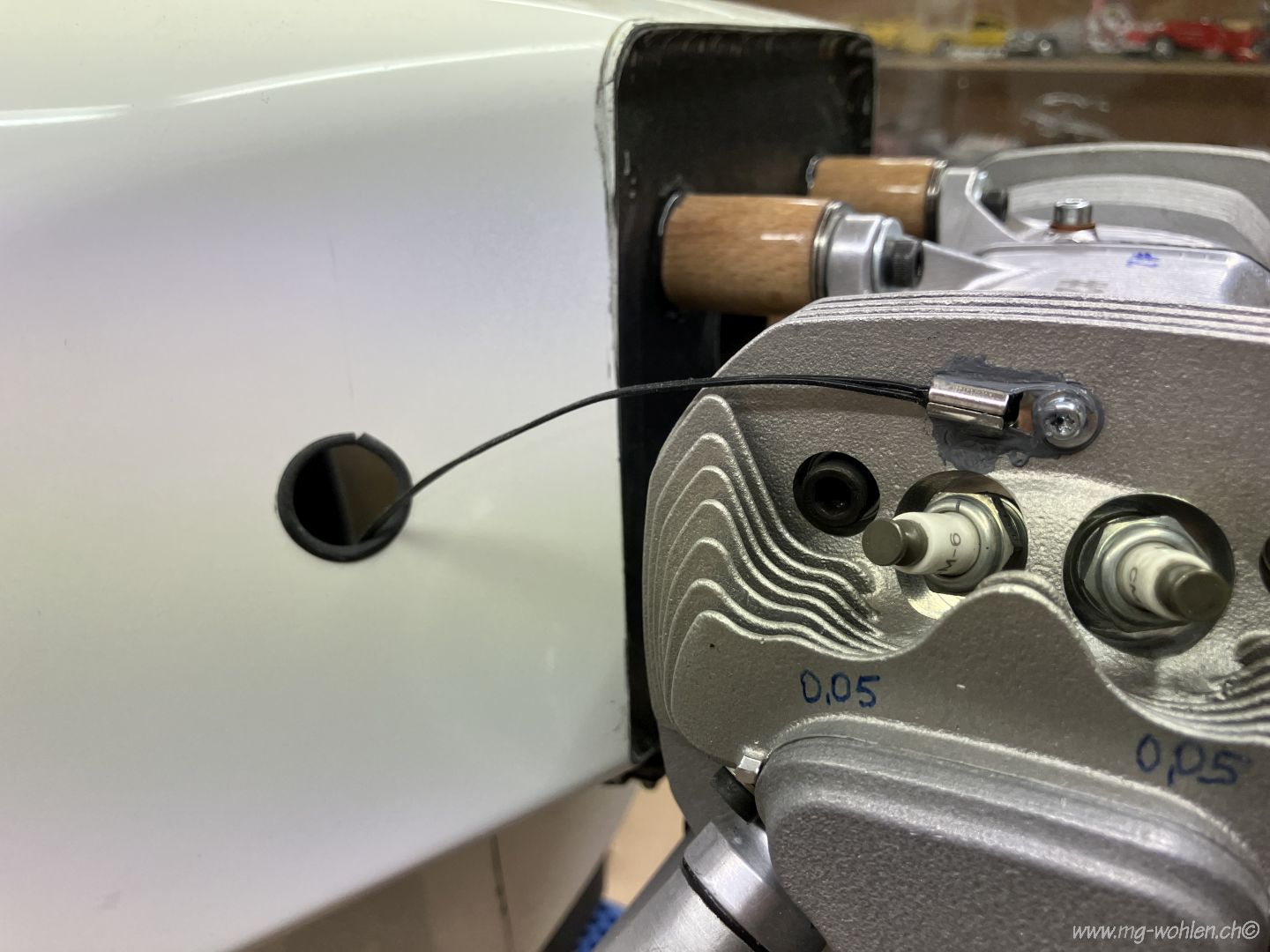

Die Choke Betätigung ist unter dem Fahrwerk

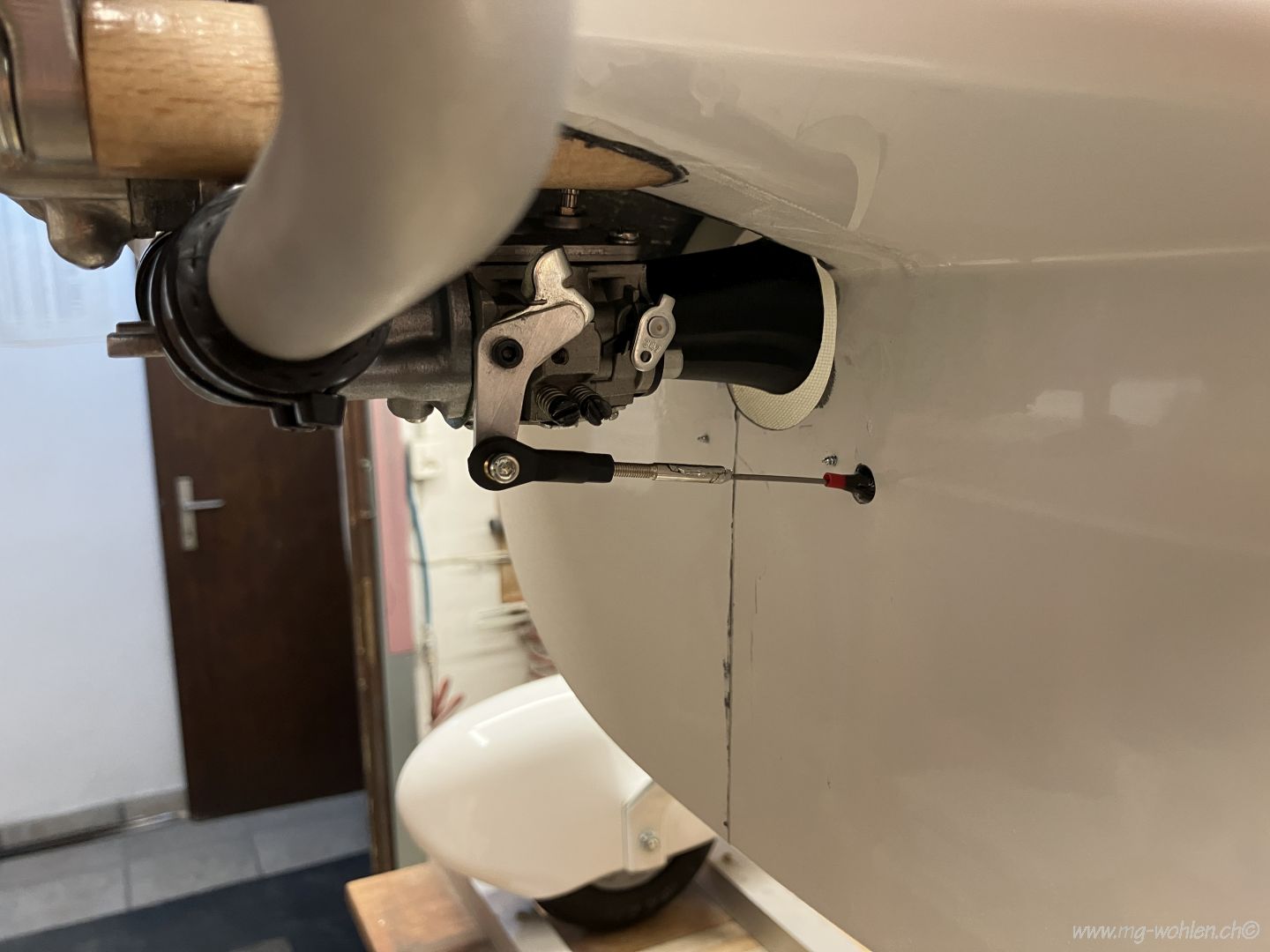

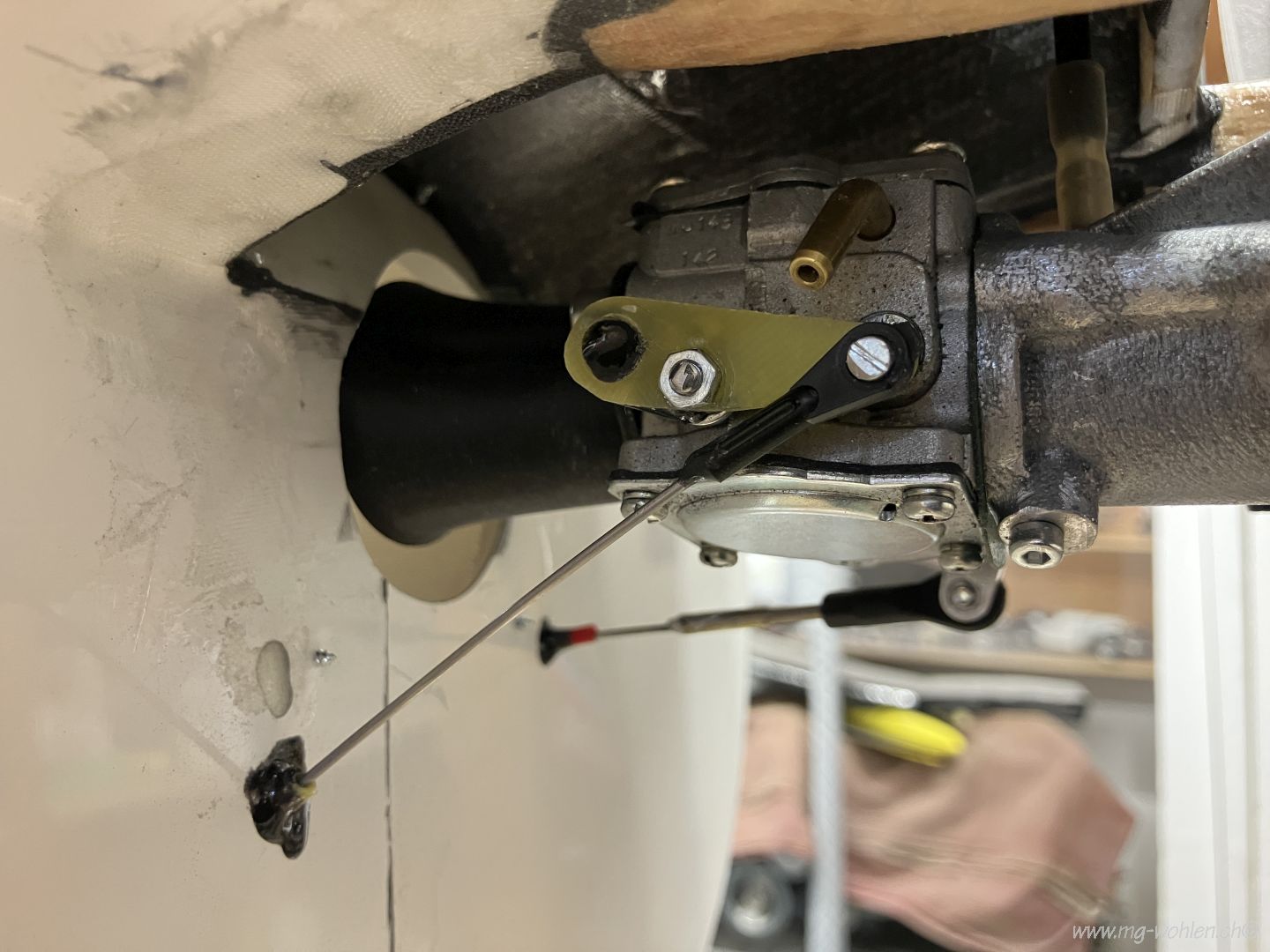

Die Chokeanlenkung am Motor

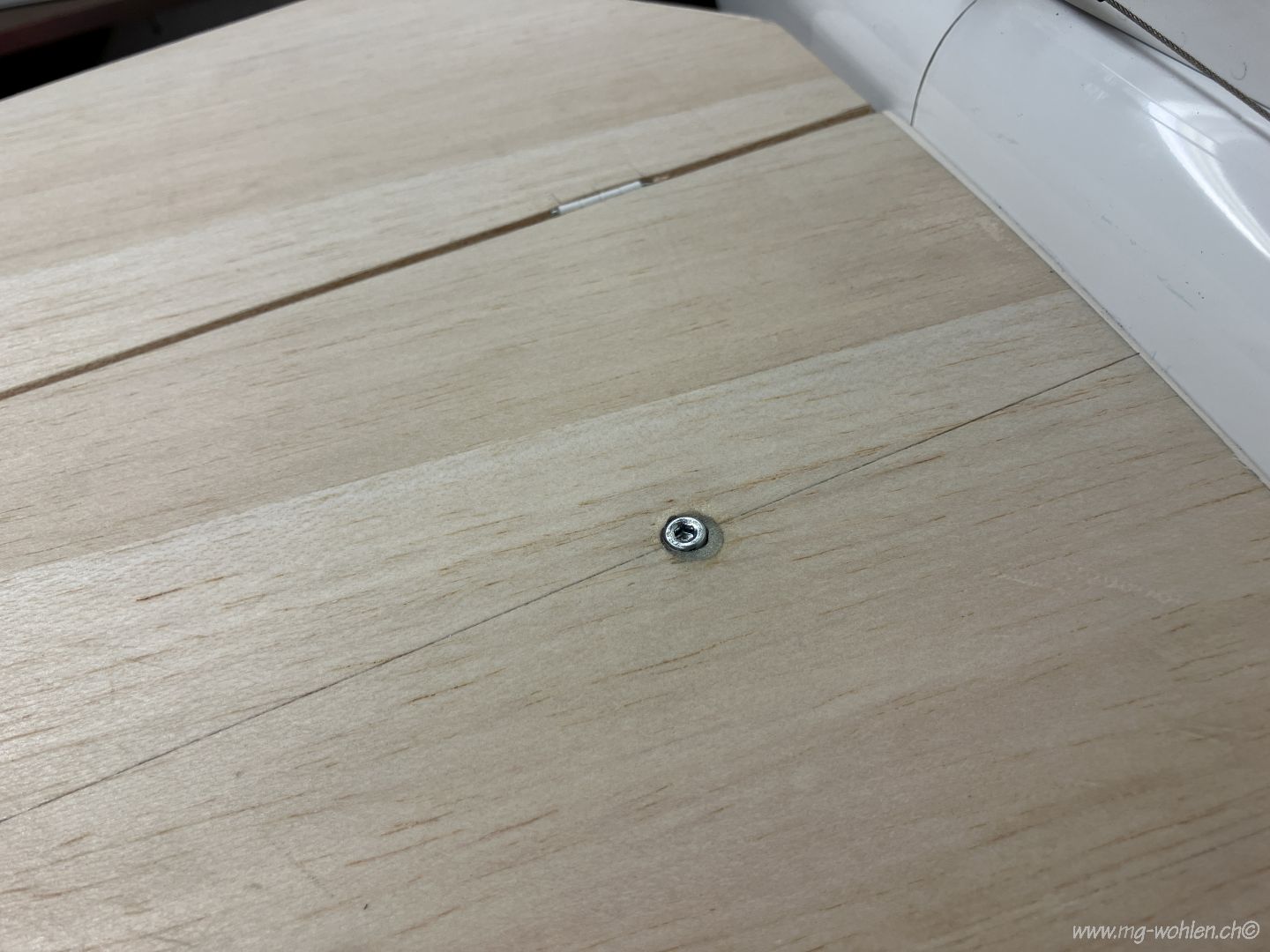

Hier wird eine Einschlagmutter zur Befestigung vom Seitenleitwerk eingeklebt
Die Schraubenführung der Seitenleitwerksbefestigung

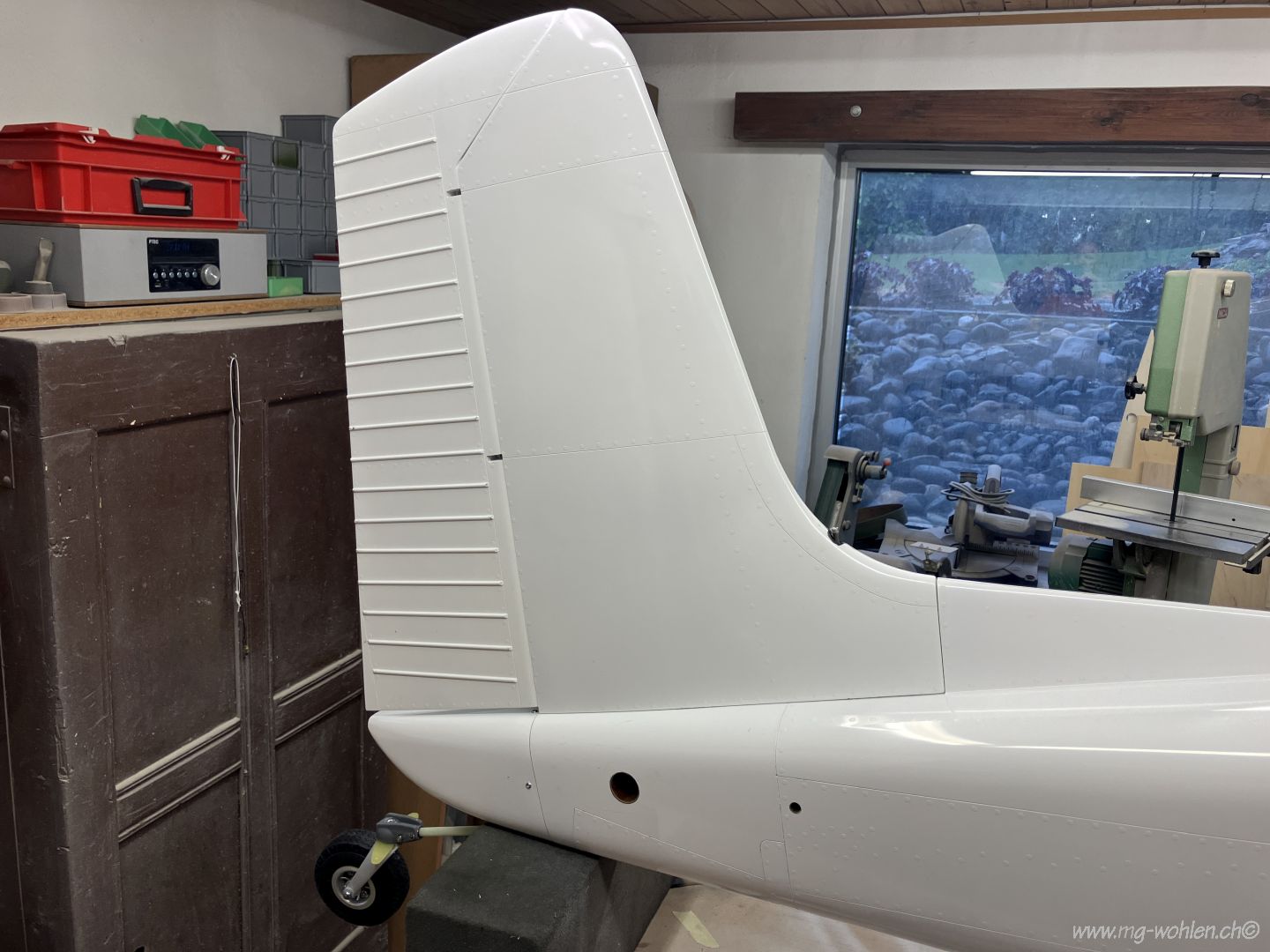

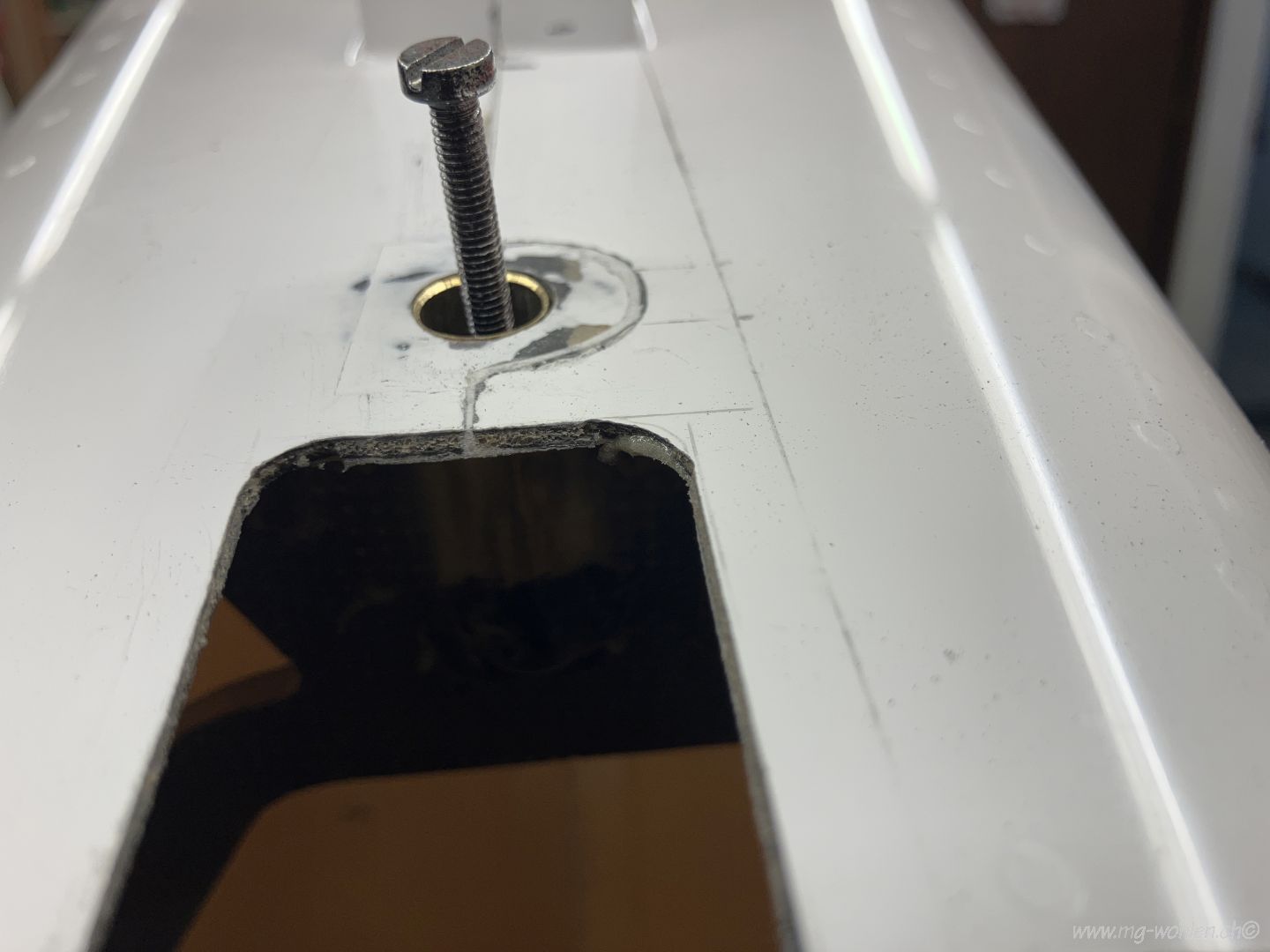

Die Befestigung vom Seitenleitwerk wird mit einer Schraube von oben realisiert
Und so sieht die bedienerfreundliche Verschraubung von oben aus

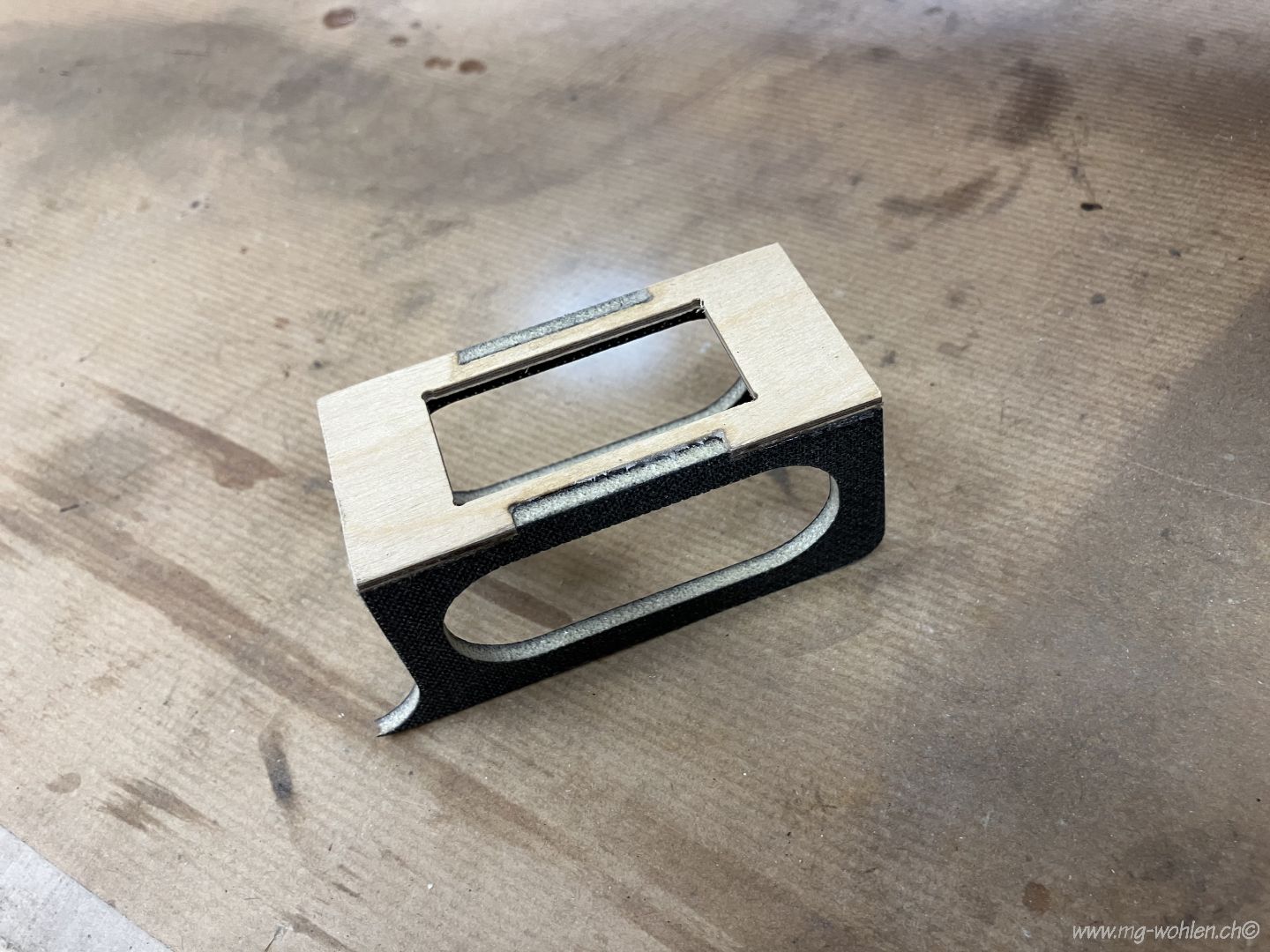

Die Servohalterung für das Seitenruder und Heckrad
Die Bowdenzugbefestigung für das Heckfahrwerk

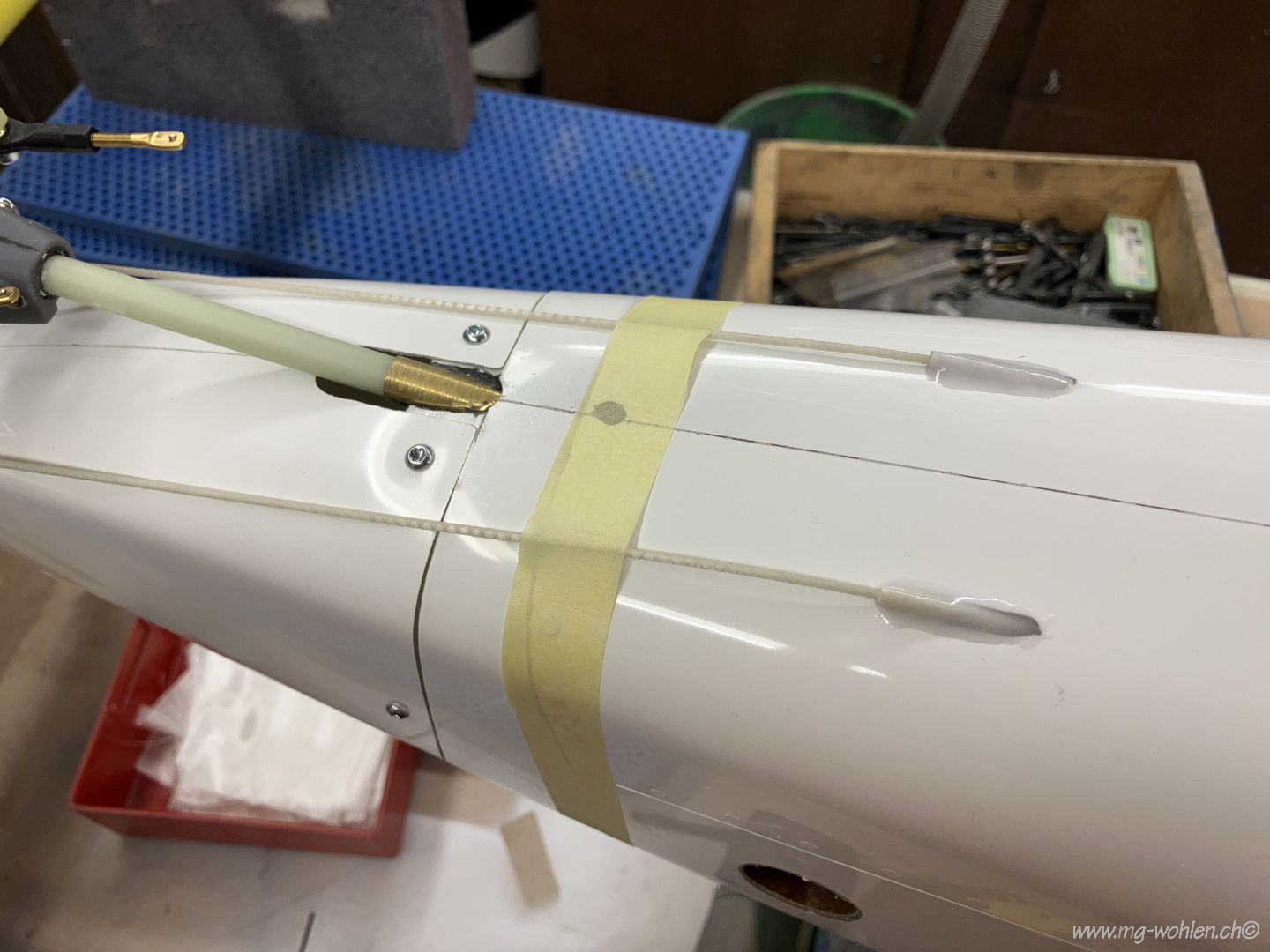

Die Bowdenzugbefestigung für das Seitenruder

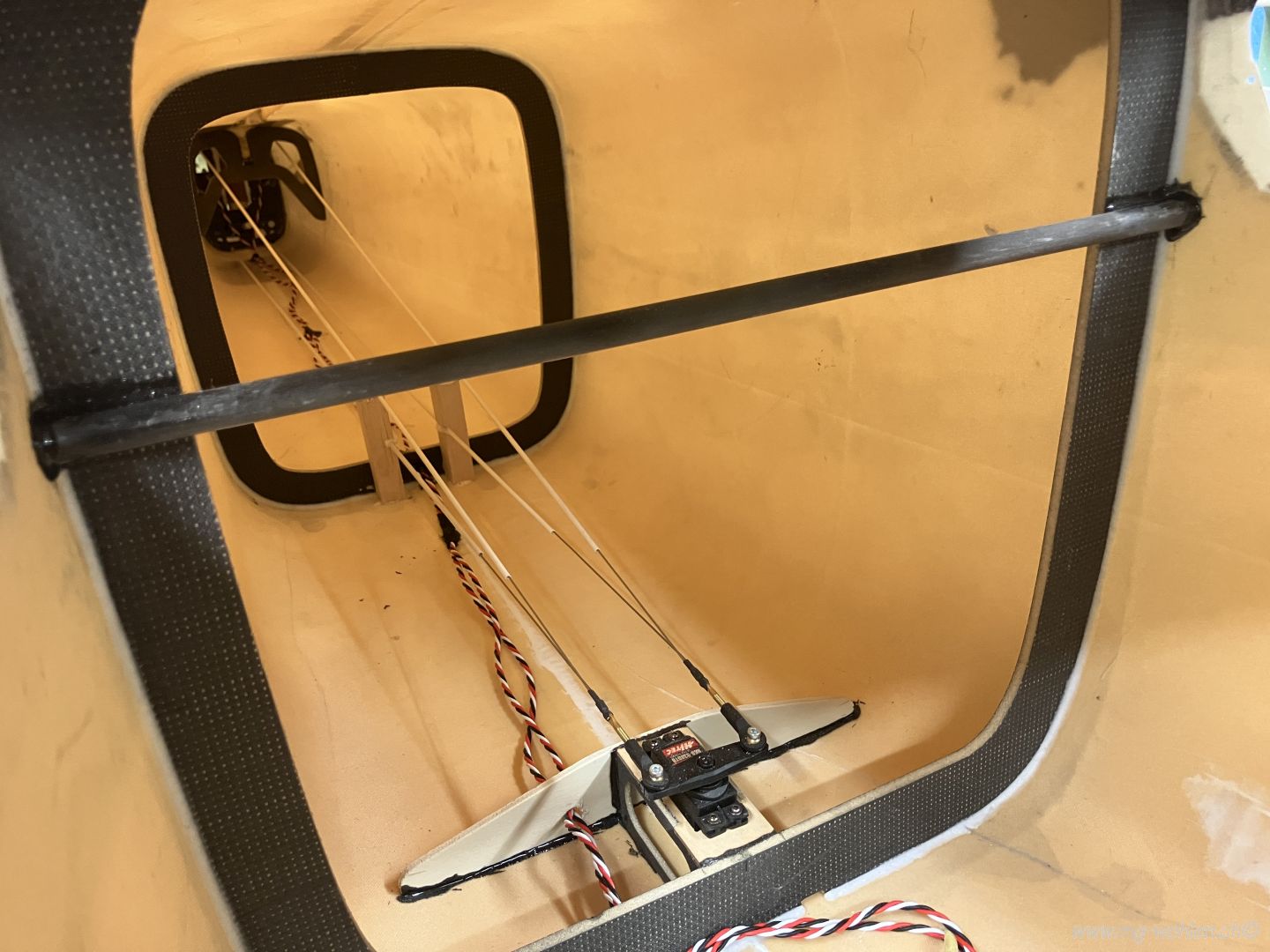

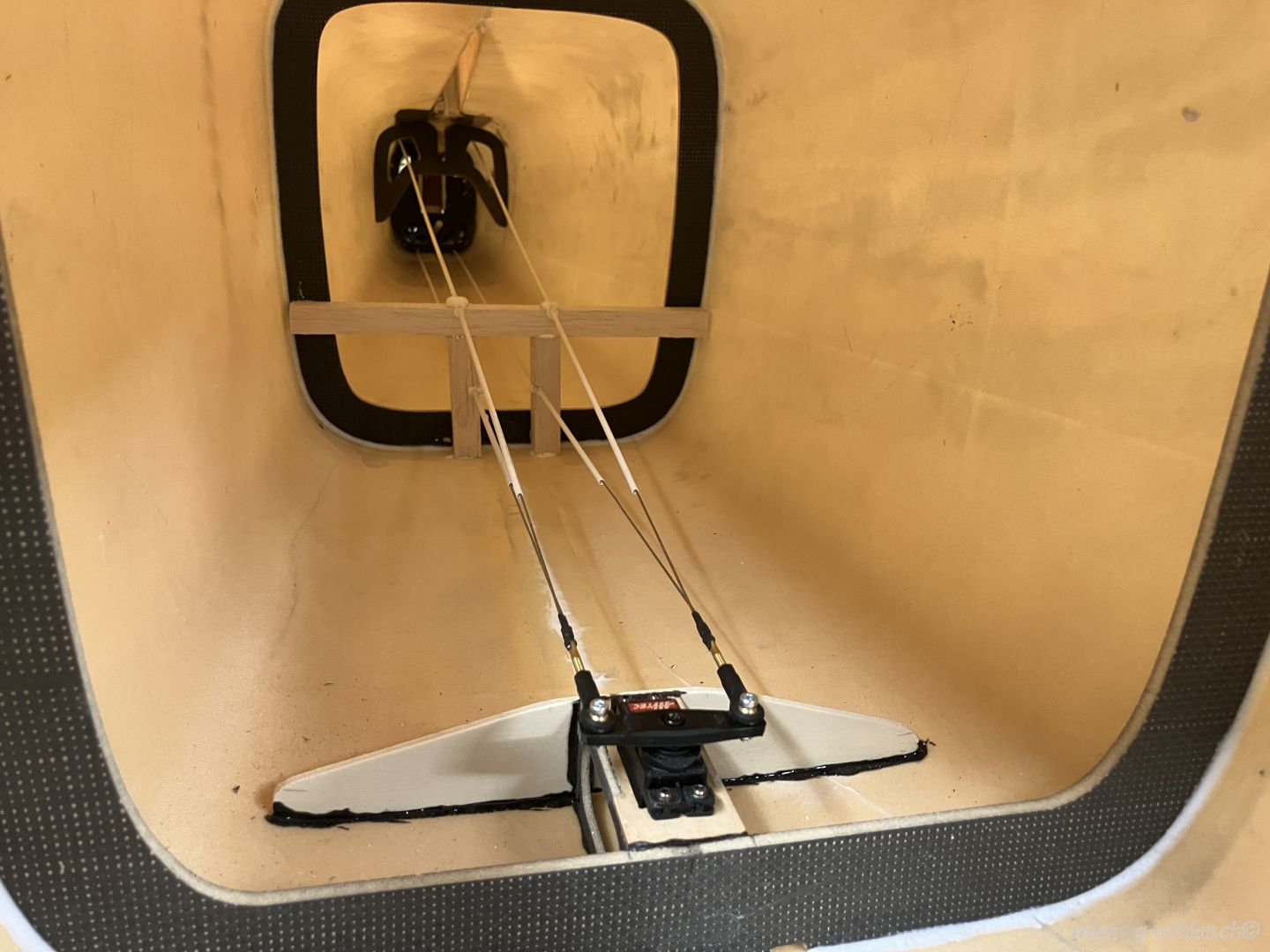

Das Servo für Seitenruder und Heckrad ist eingebaut und alles angelenkt

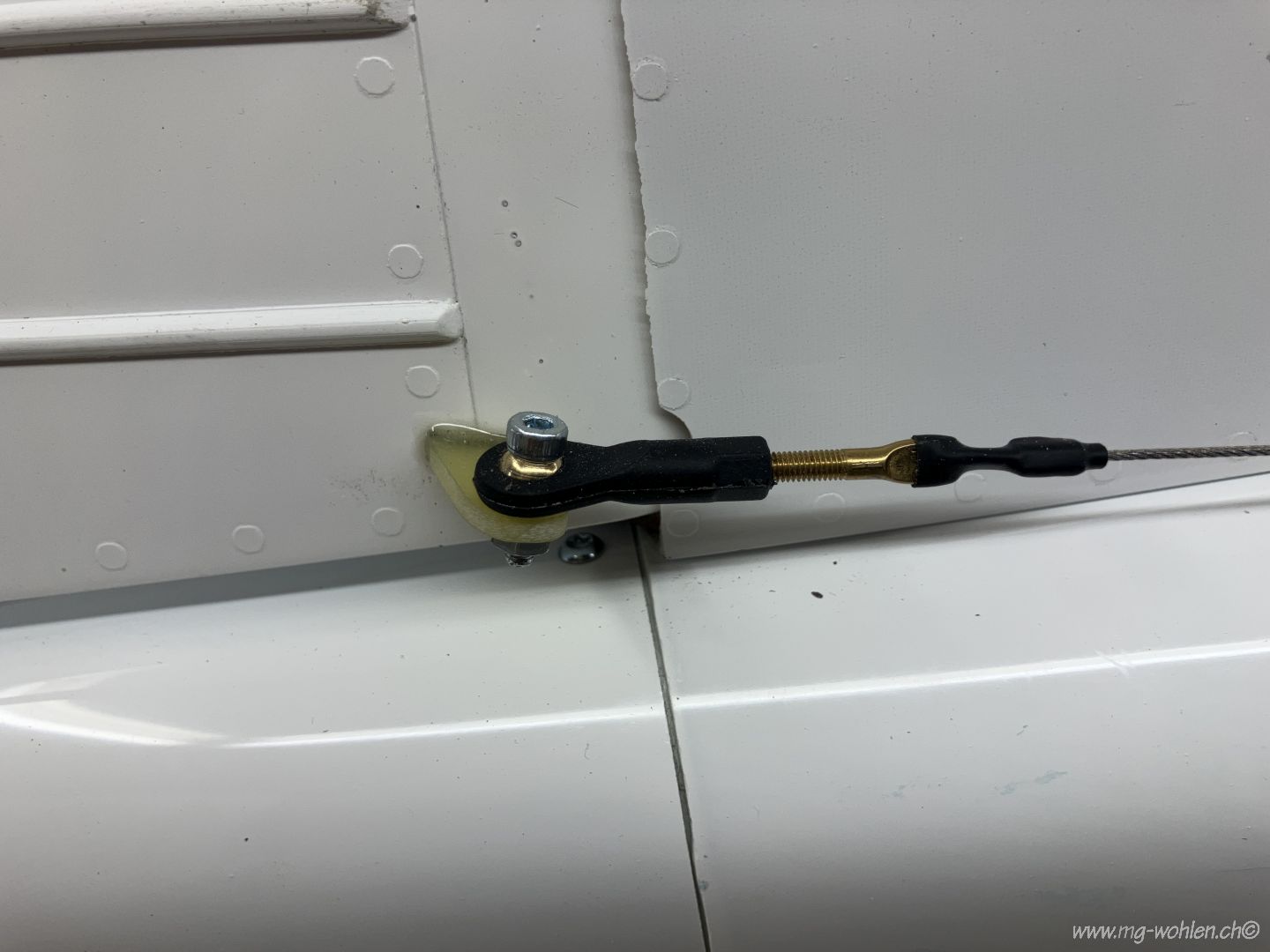

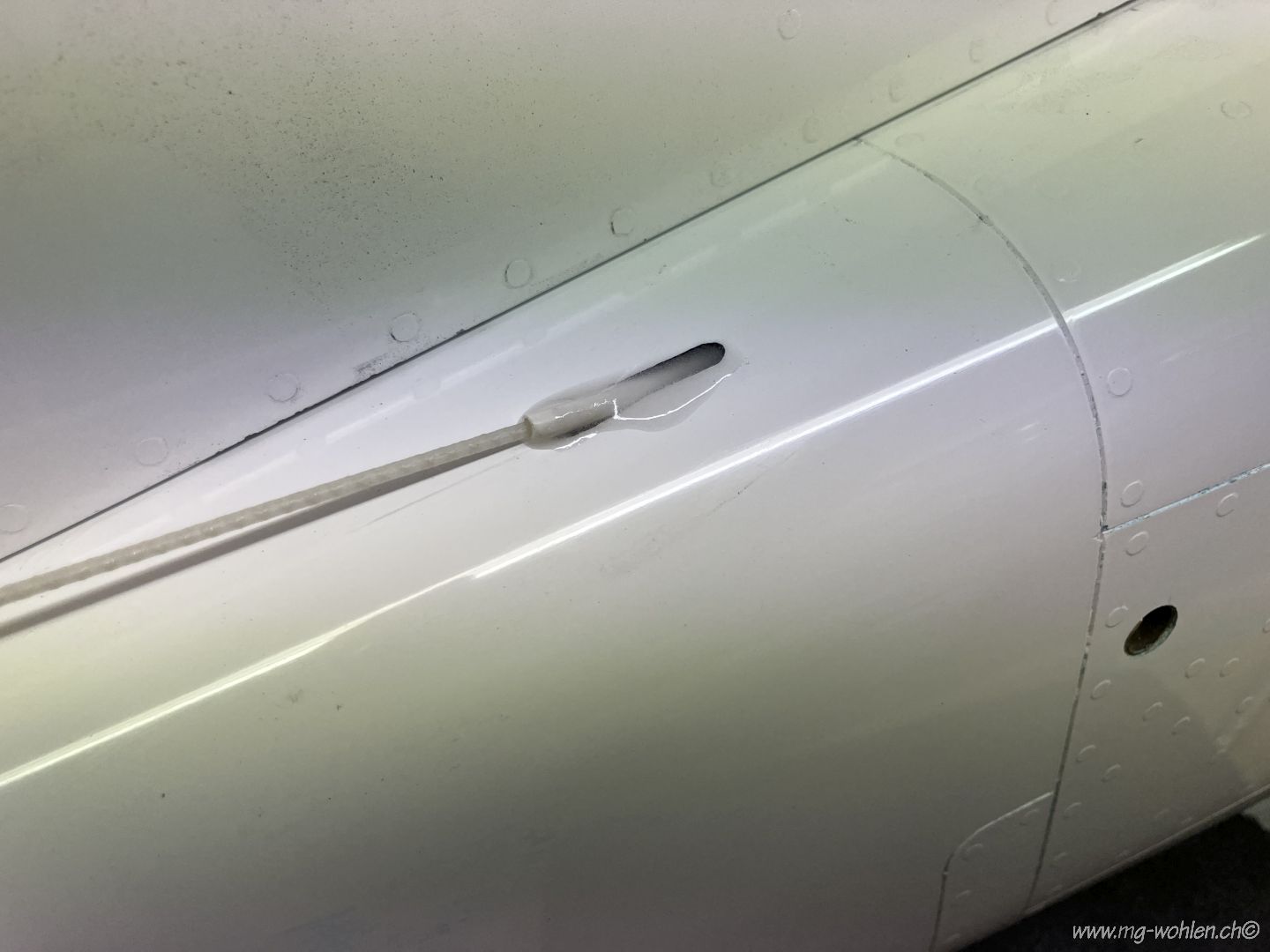

Die Anlenkung am Seitenruder mit Kugelköpfen

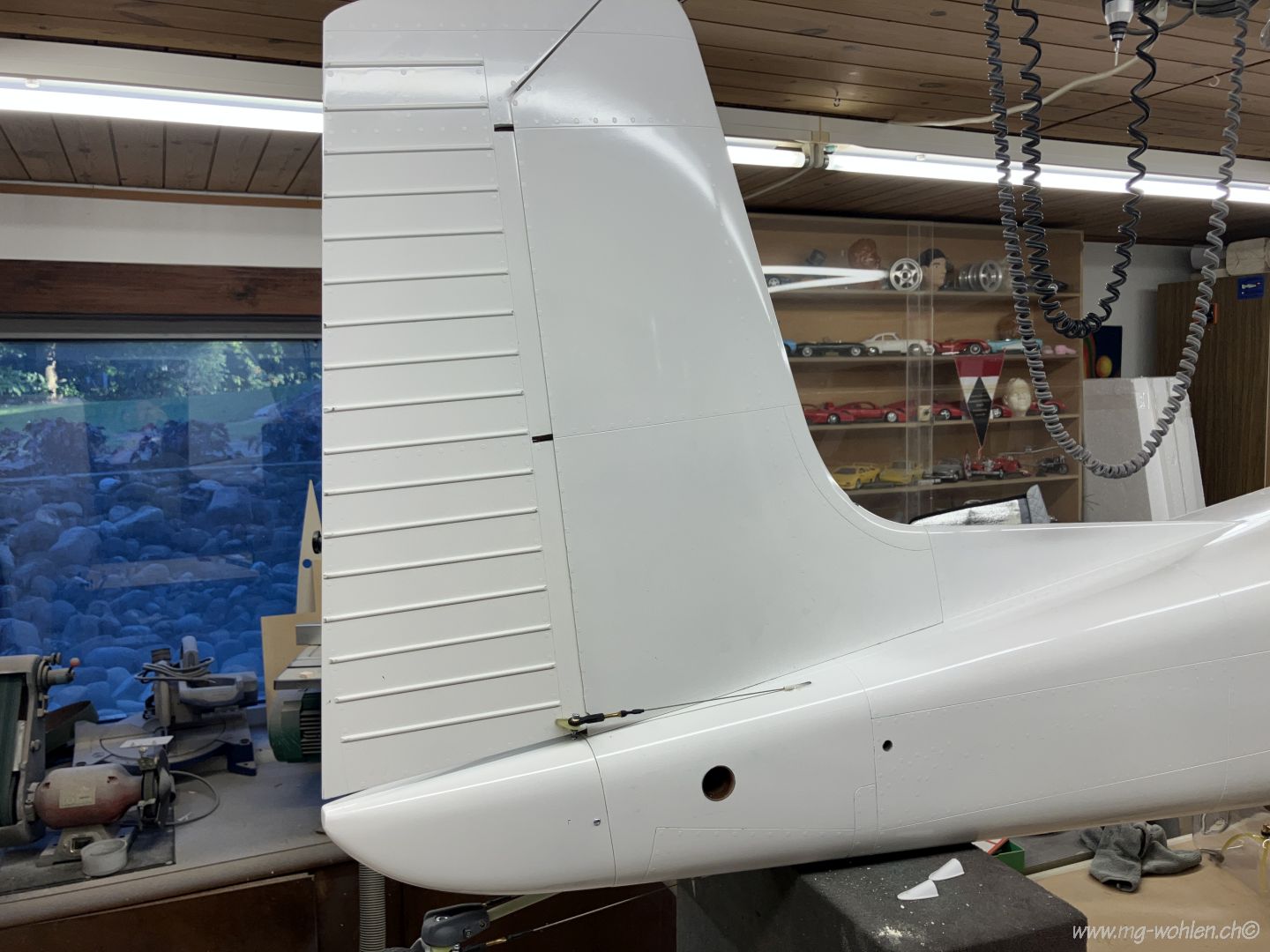

Seitenruder fertig angelenkt

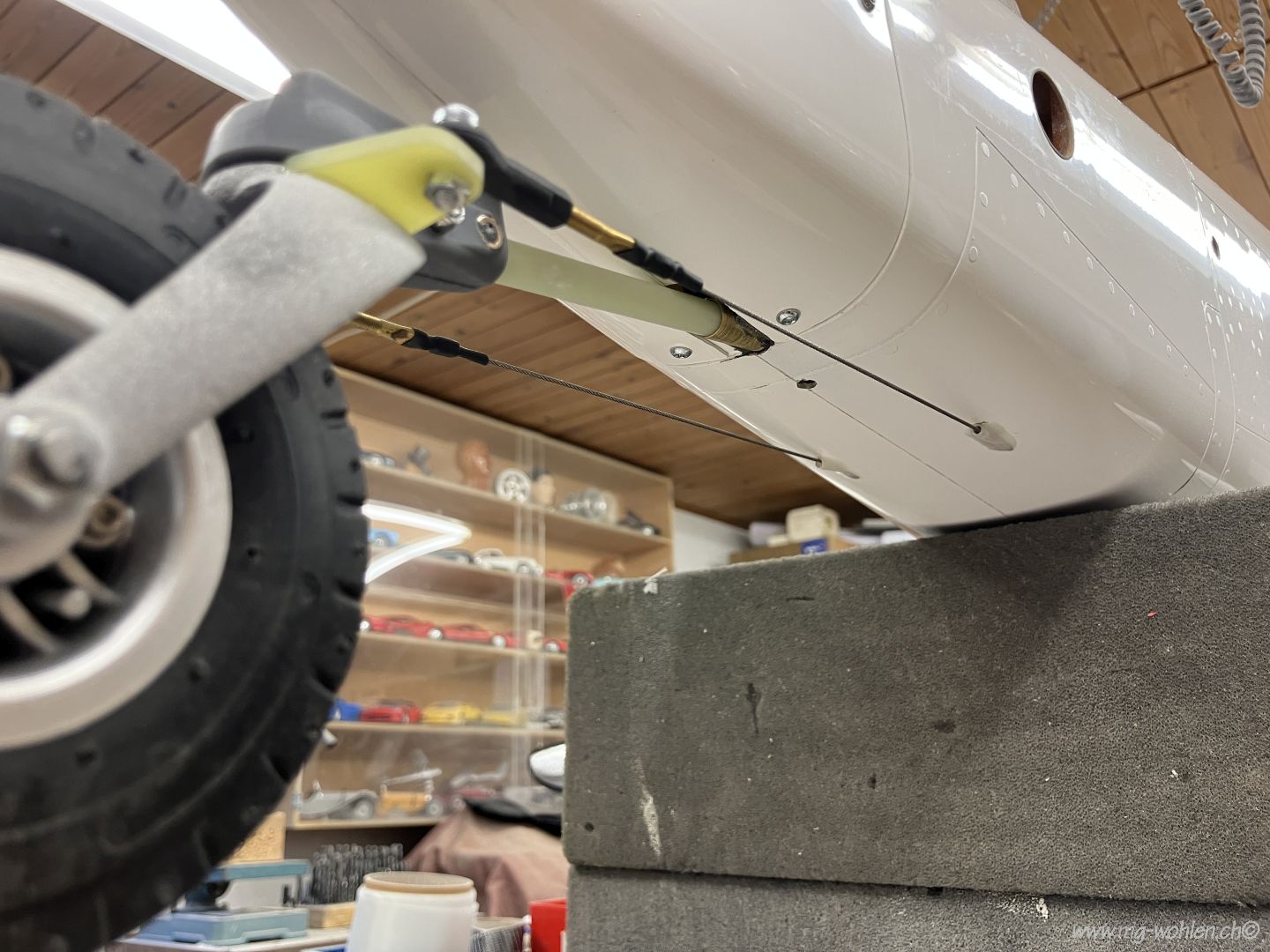

Die Anlenkung vom Heckrad

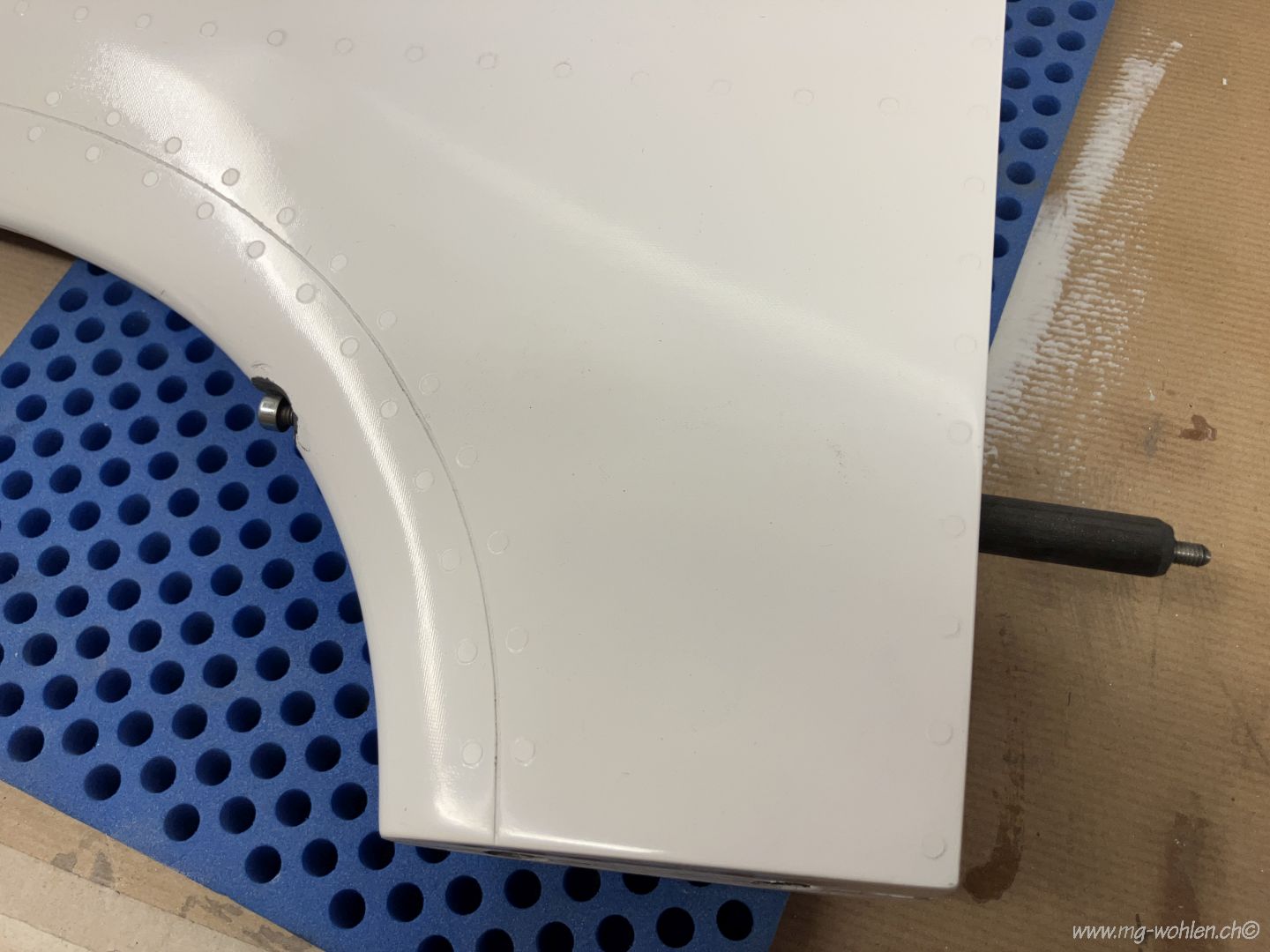

Auch das Höhenleitwerk wird mit einer Schraube von oben gesichert

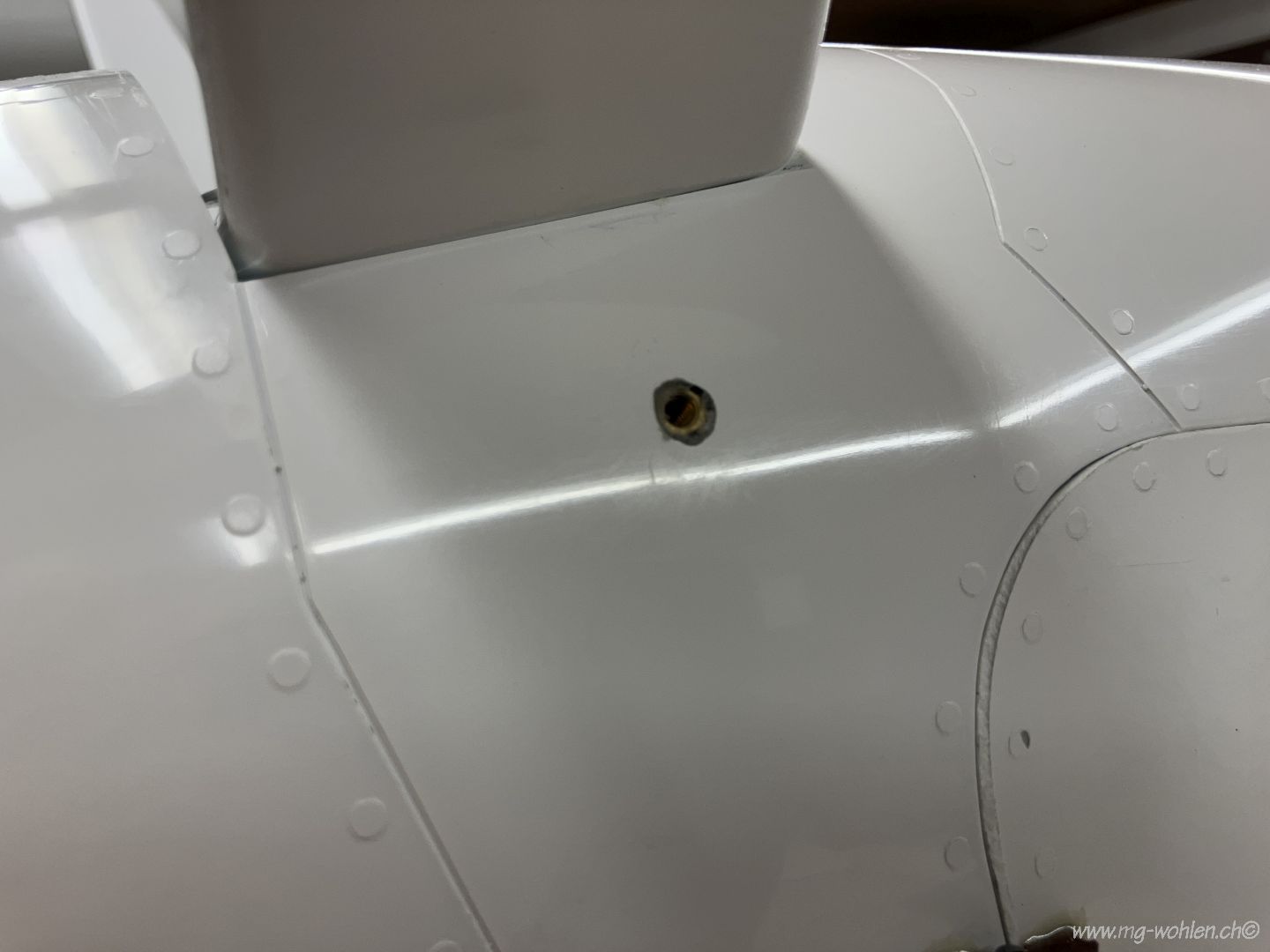

Die M4 Sicherungsschraube ist versenkt

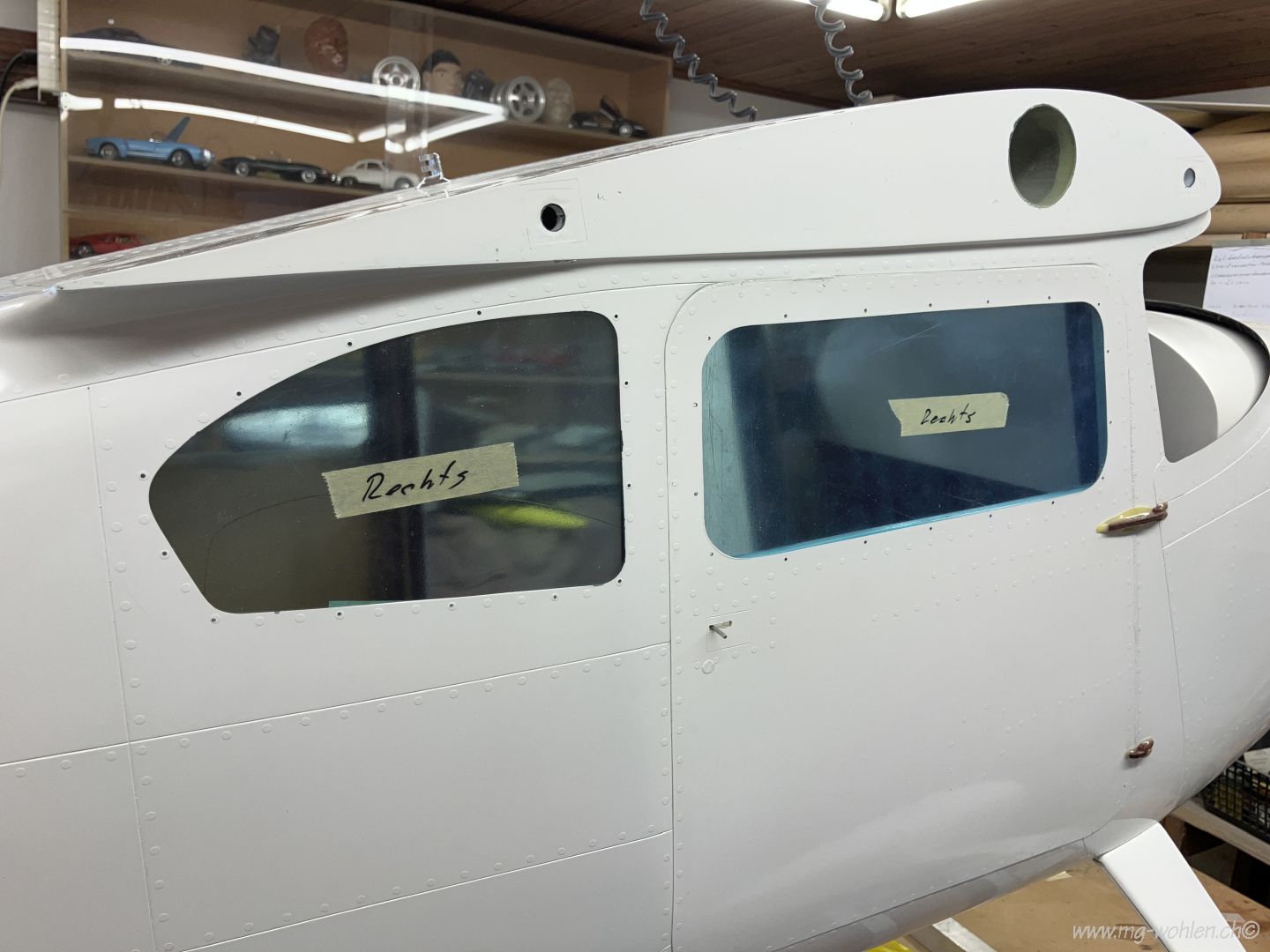

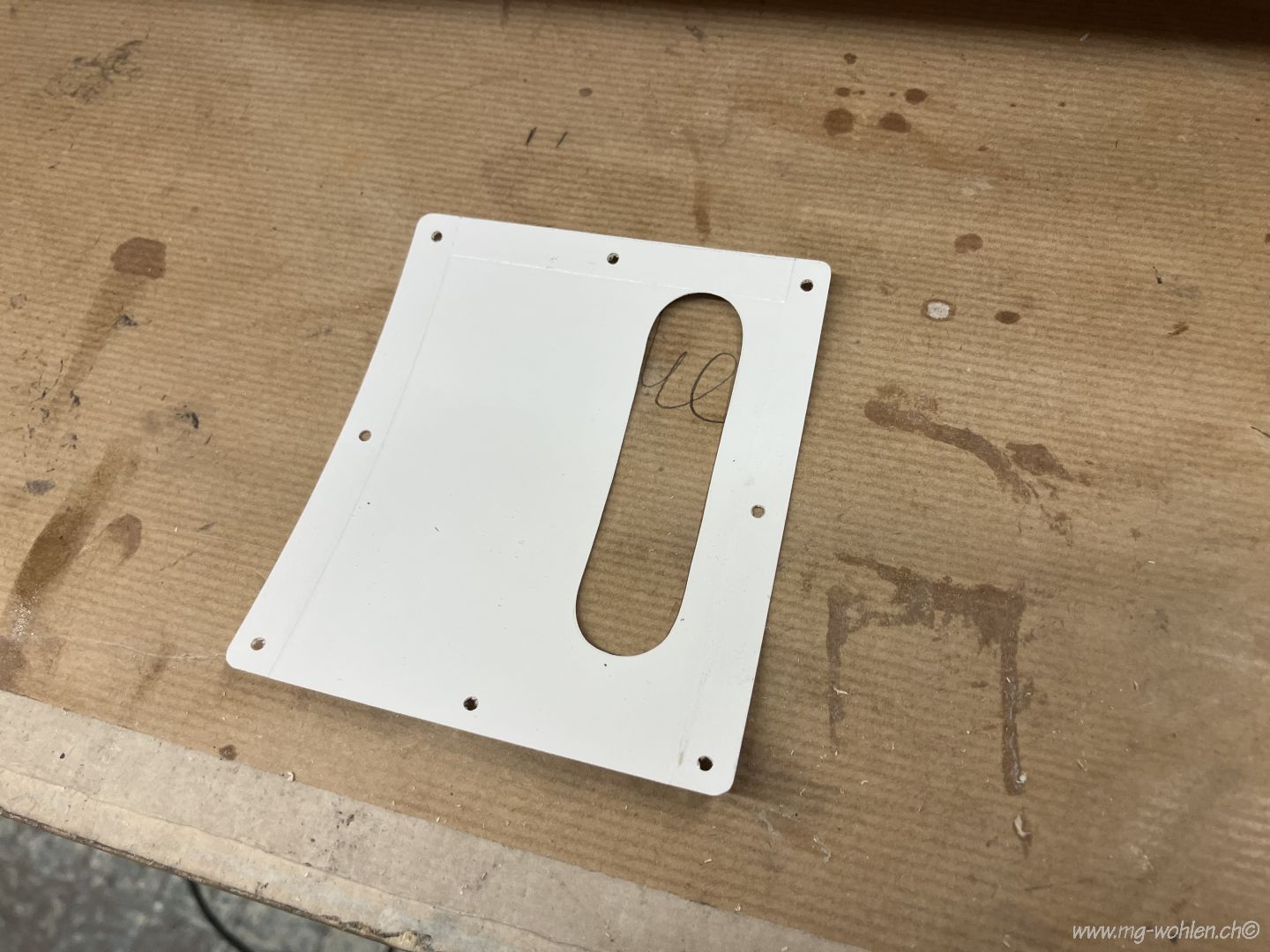

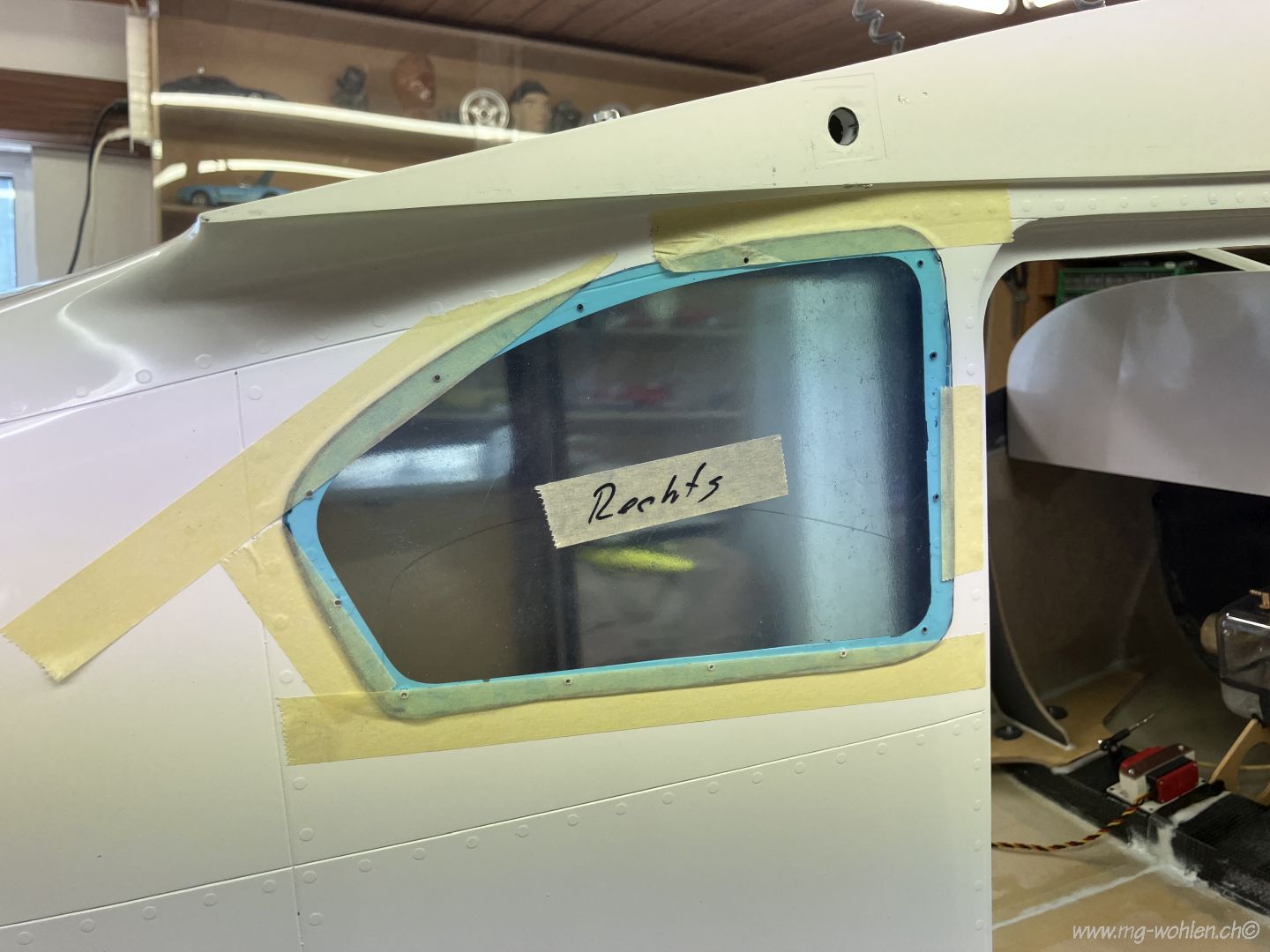

Jetzt werden die Seitenscheiben noch angepasst
Alle Löcher sind gebohrt aber noch nichts verschraubt

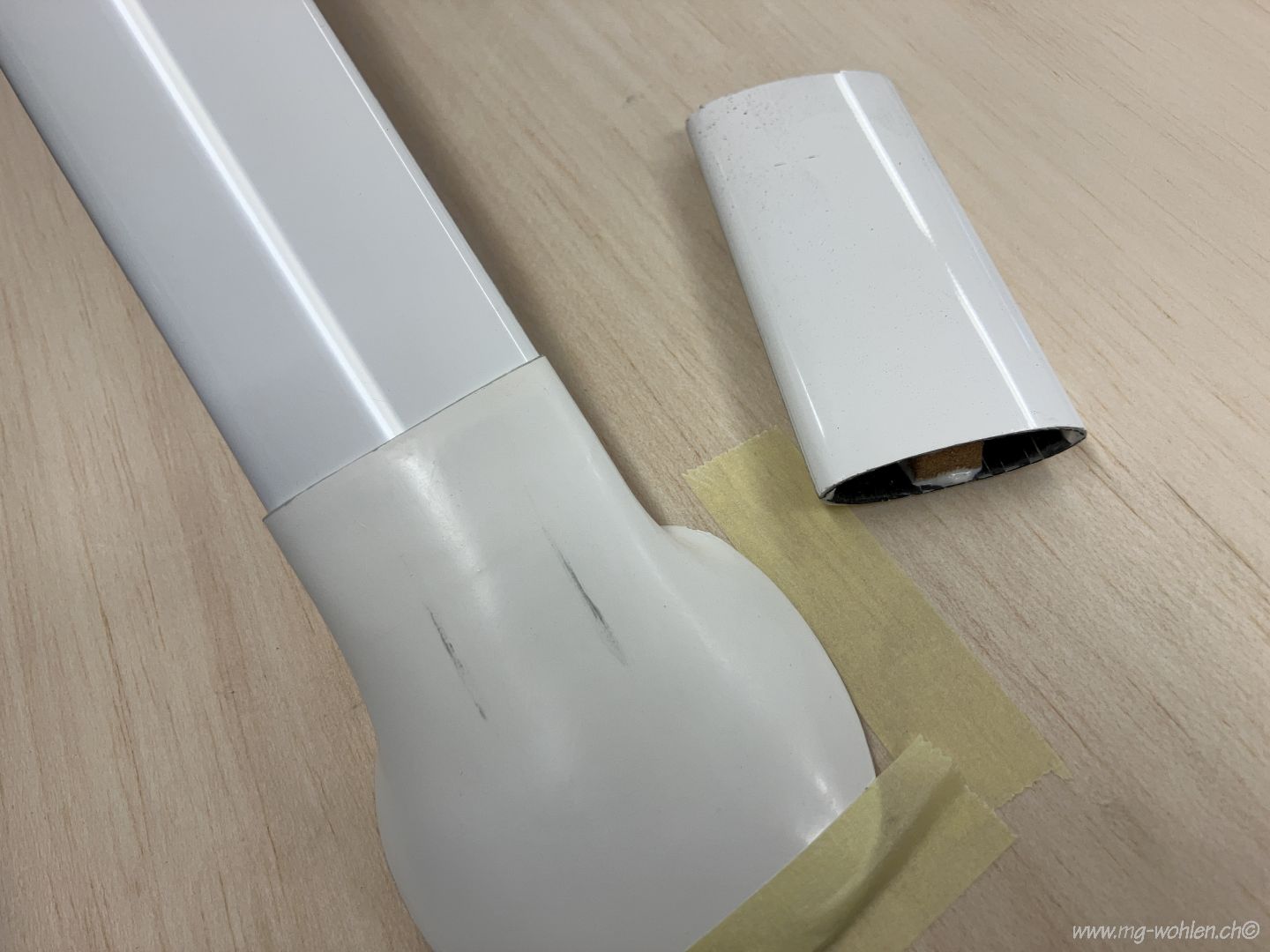

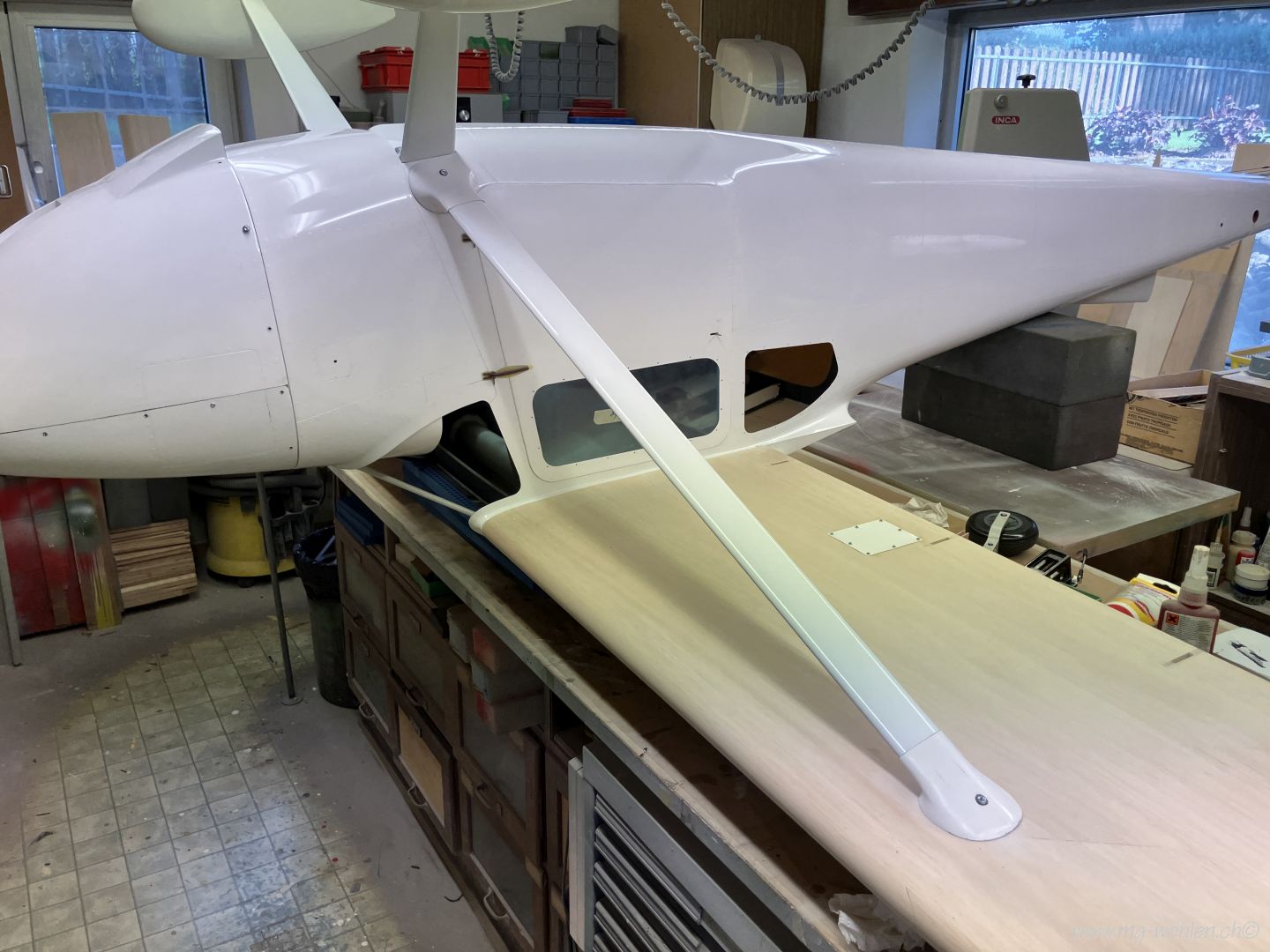

Auf dem Rücken werden die Streben angepasst
Die Streben müssen noch gekürzt werden

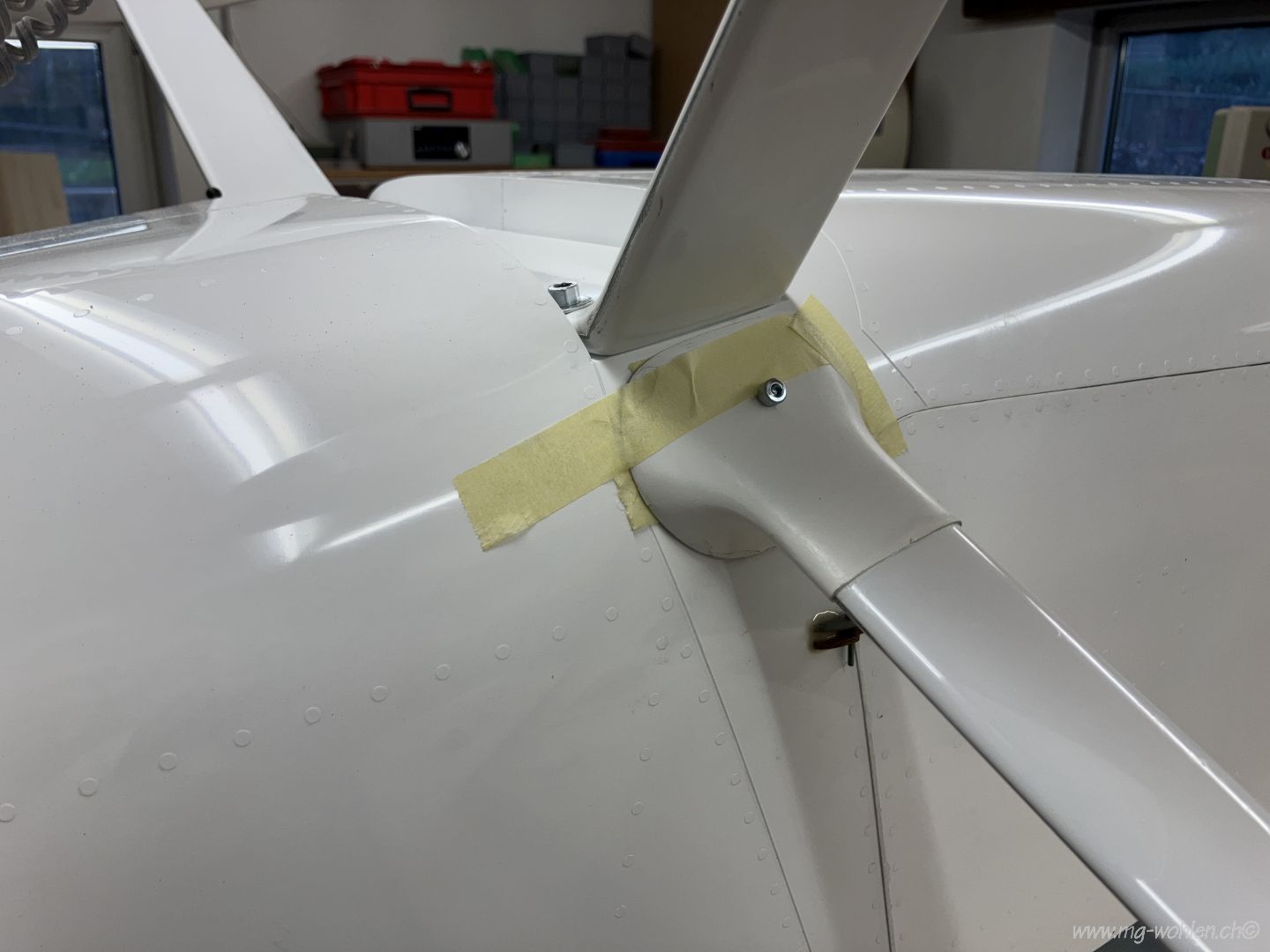

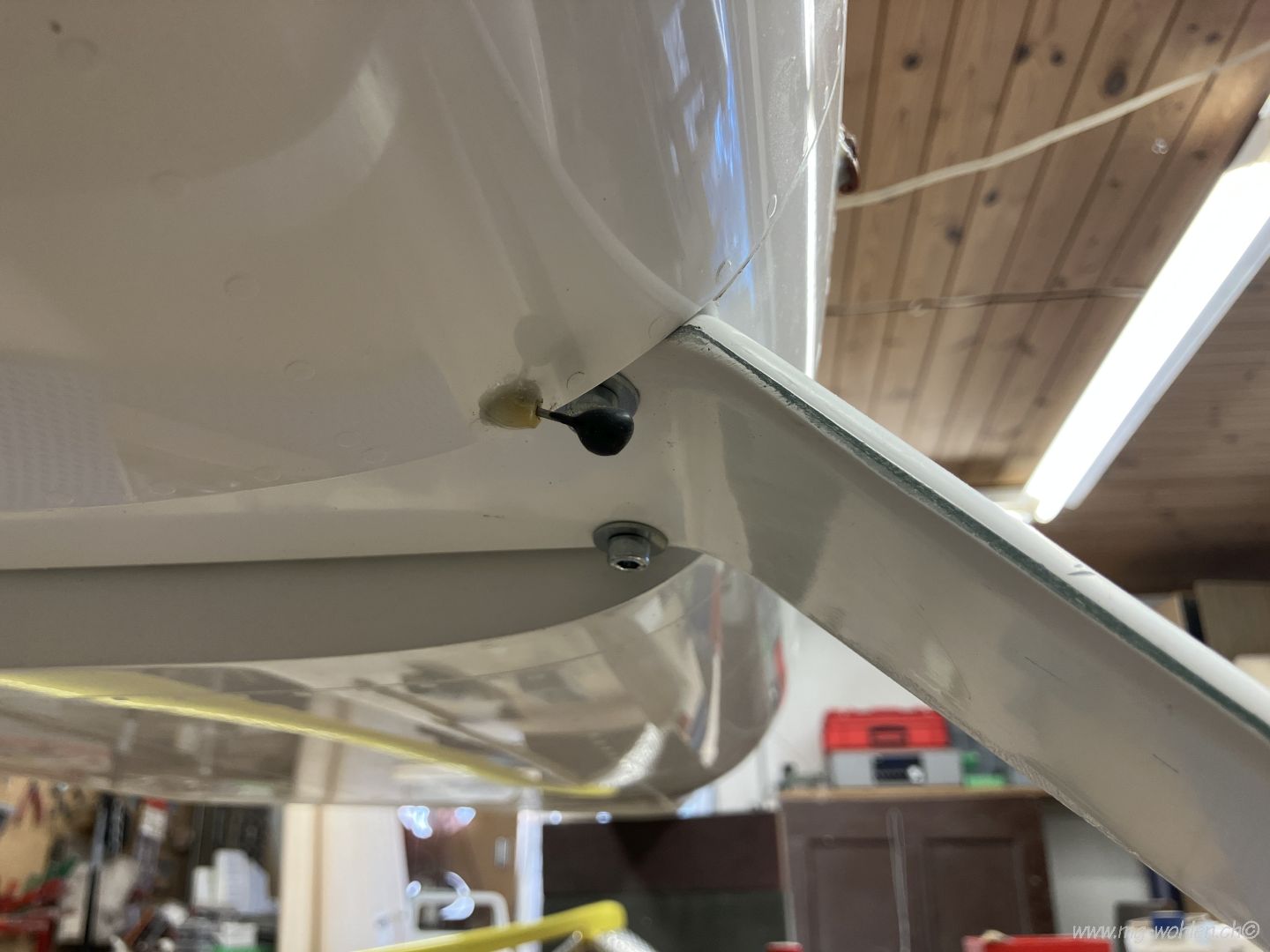

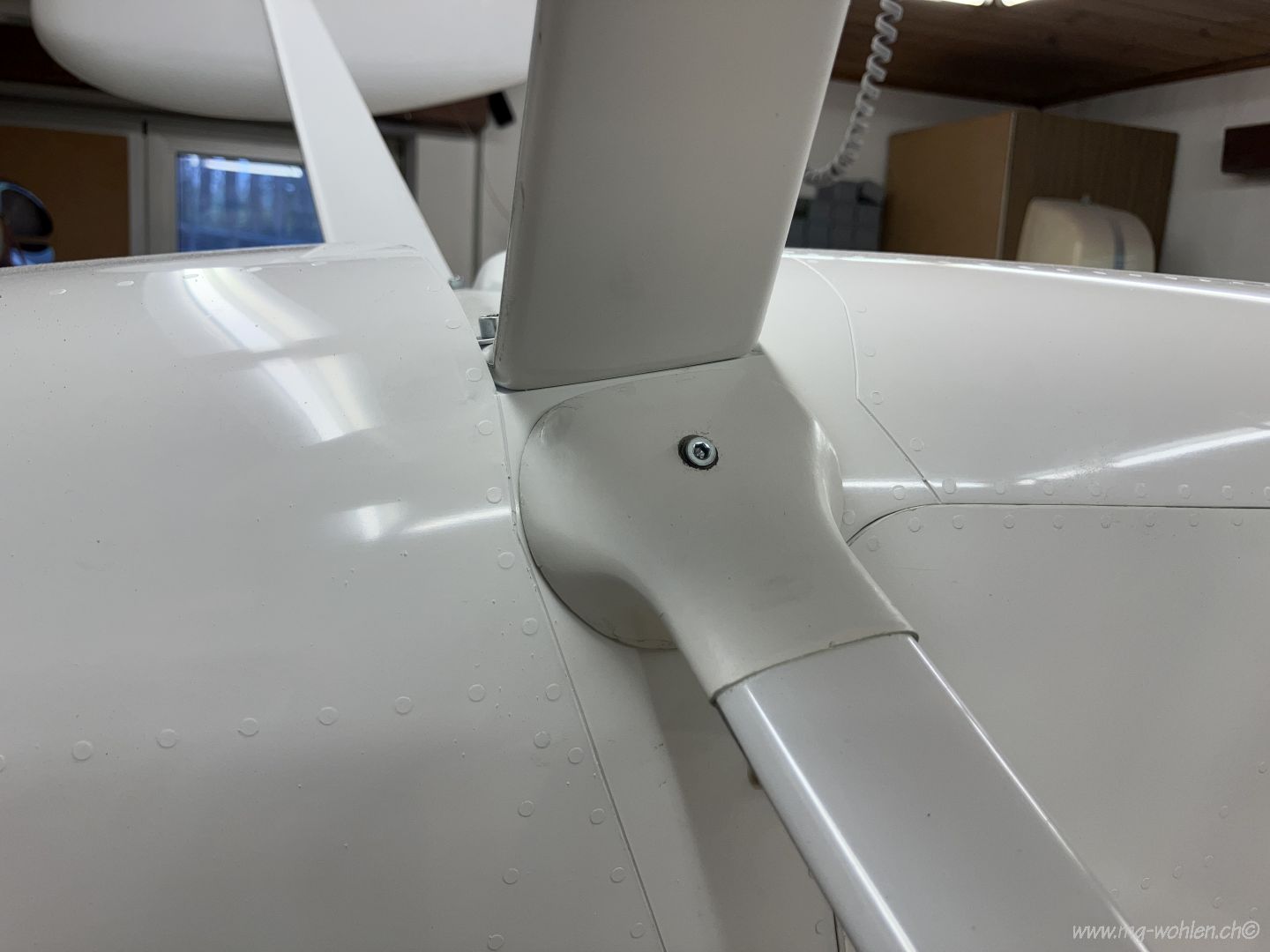

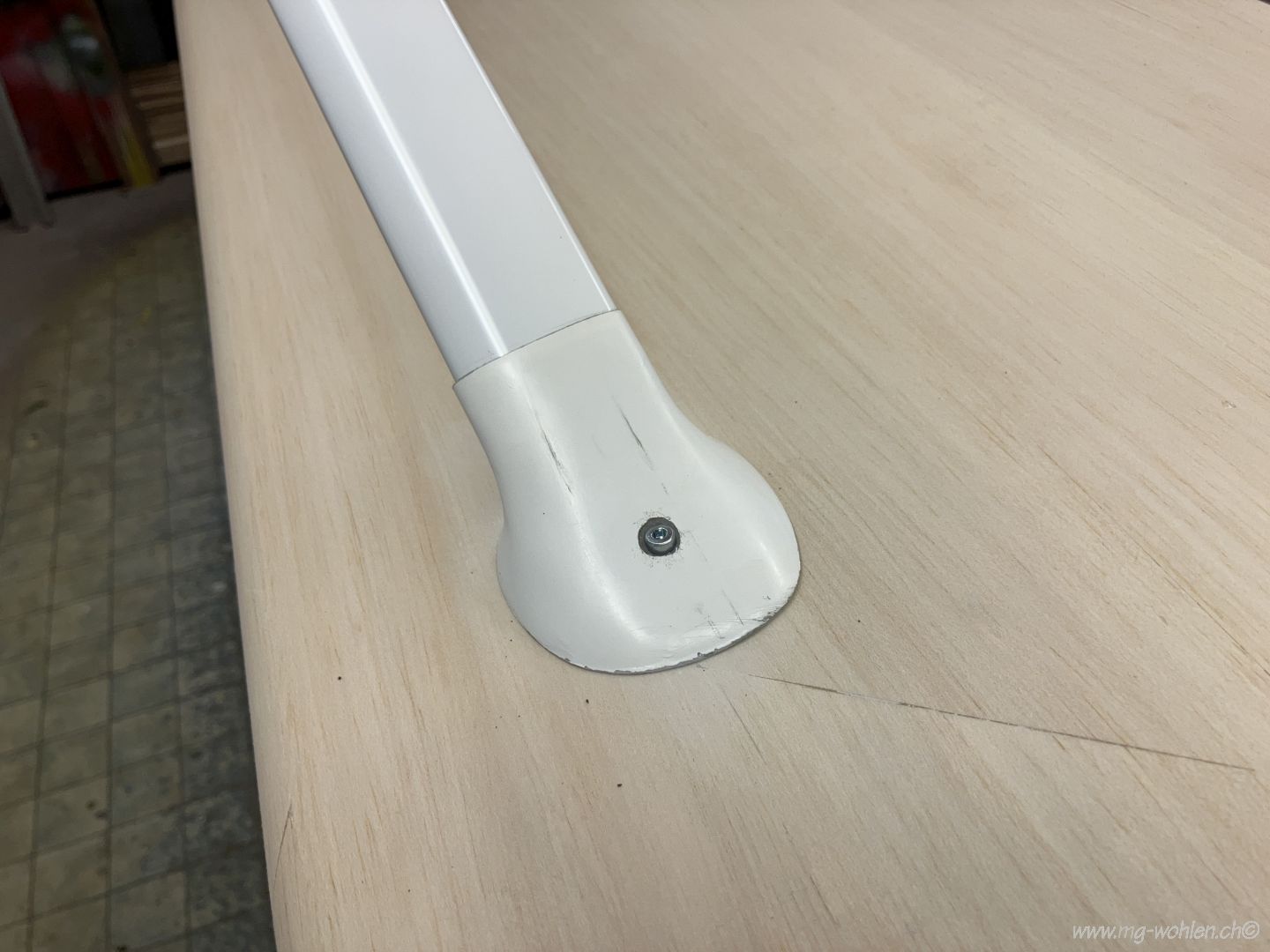

Die Streben werden oben und unten mit einer M4 Imbusschraube befestigt

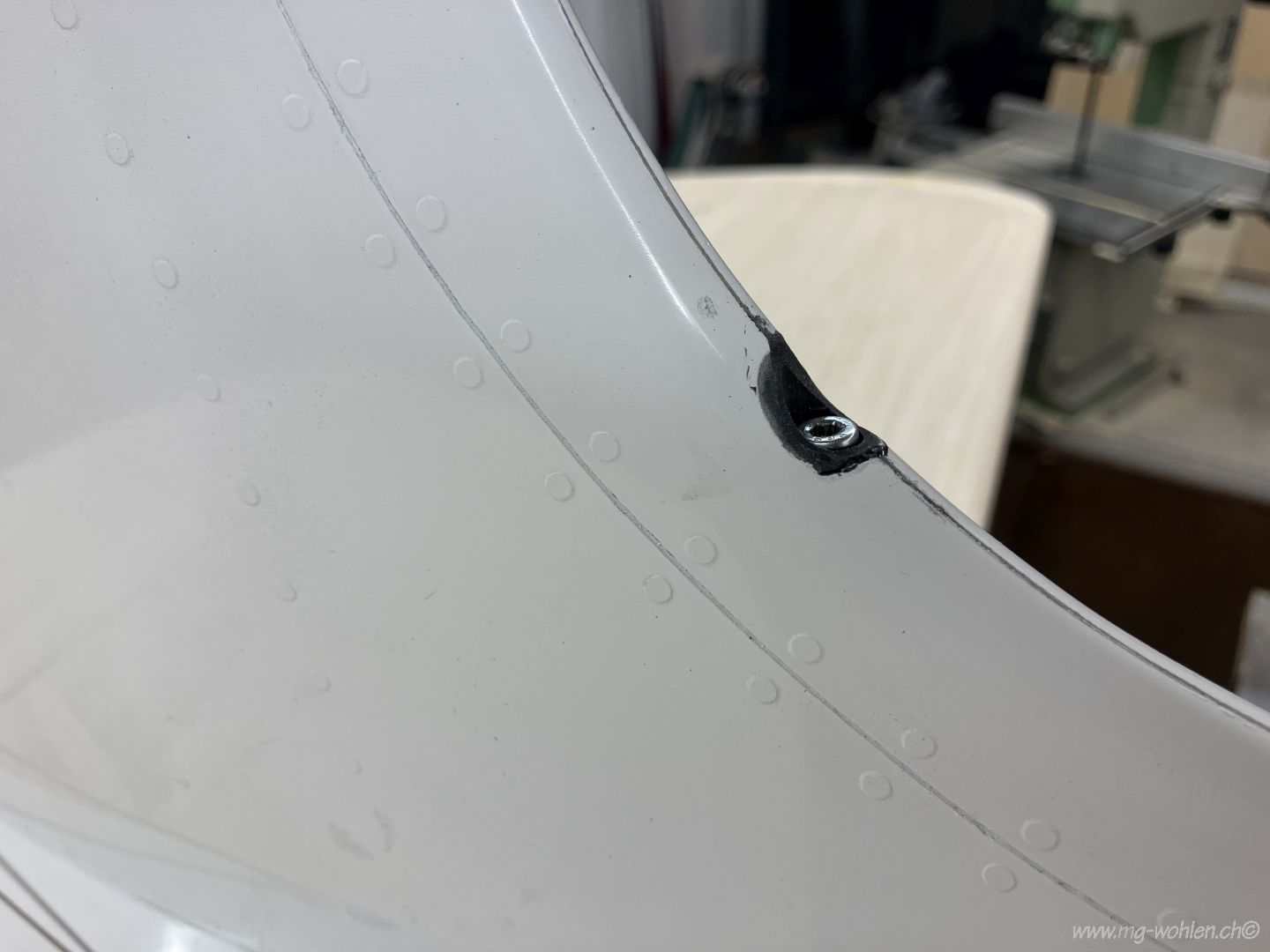

Das Gewinde am Rumpf ist eingeklebt
Auch das Gewinde am Flügel ist eingeharzt
Wenig Platz zwischen Fahrwerk und Türe
Streben fertig angepasst

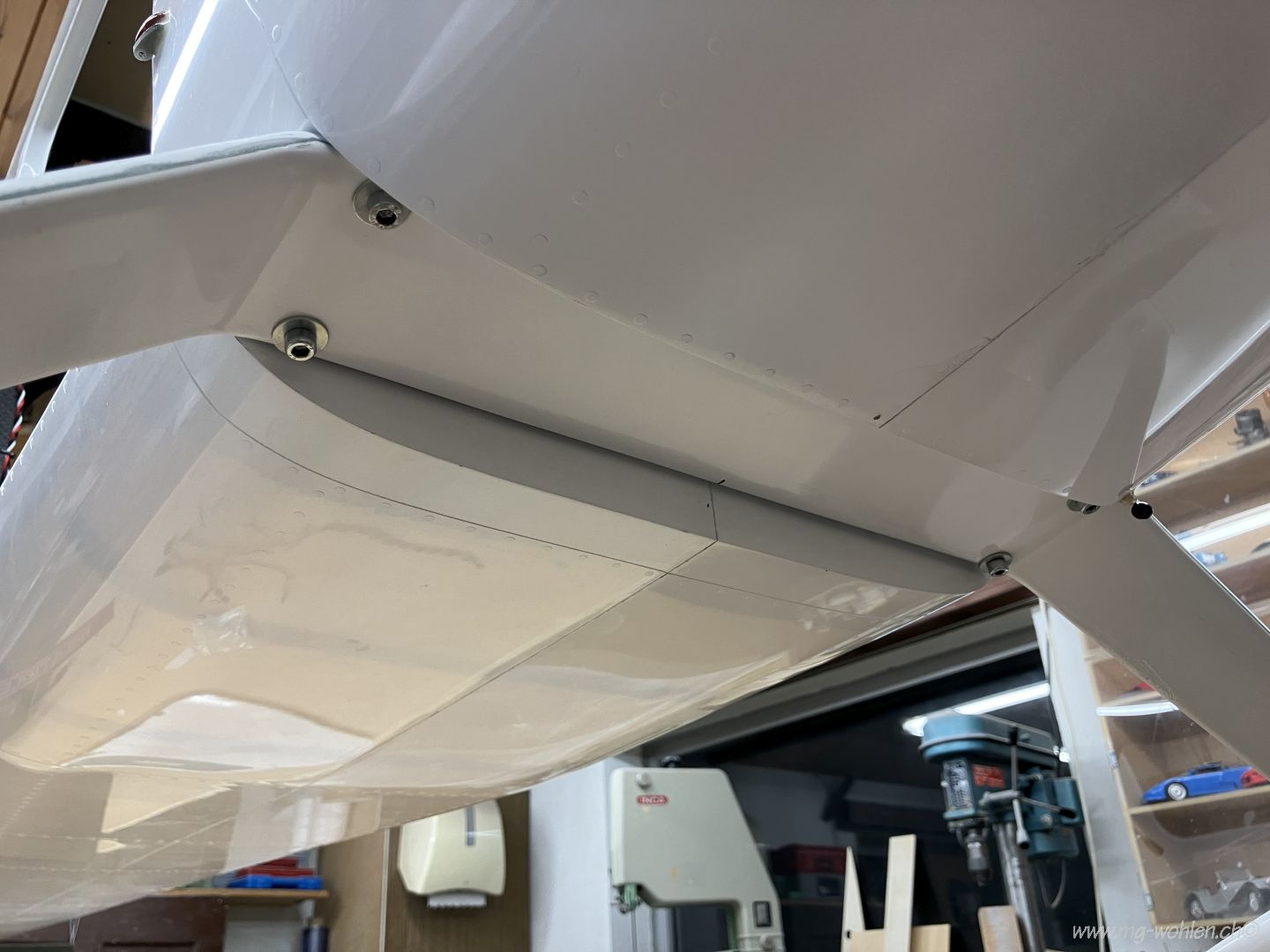

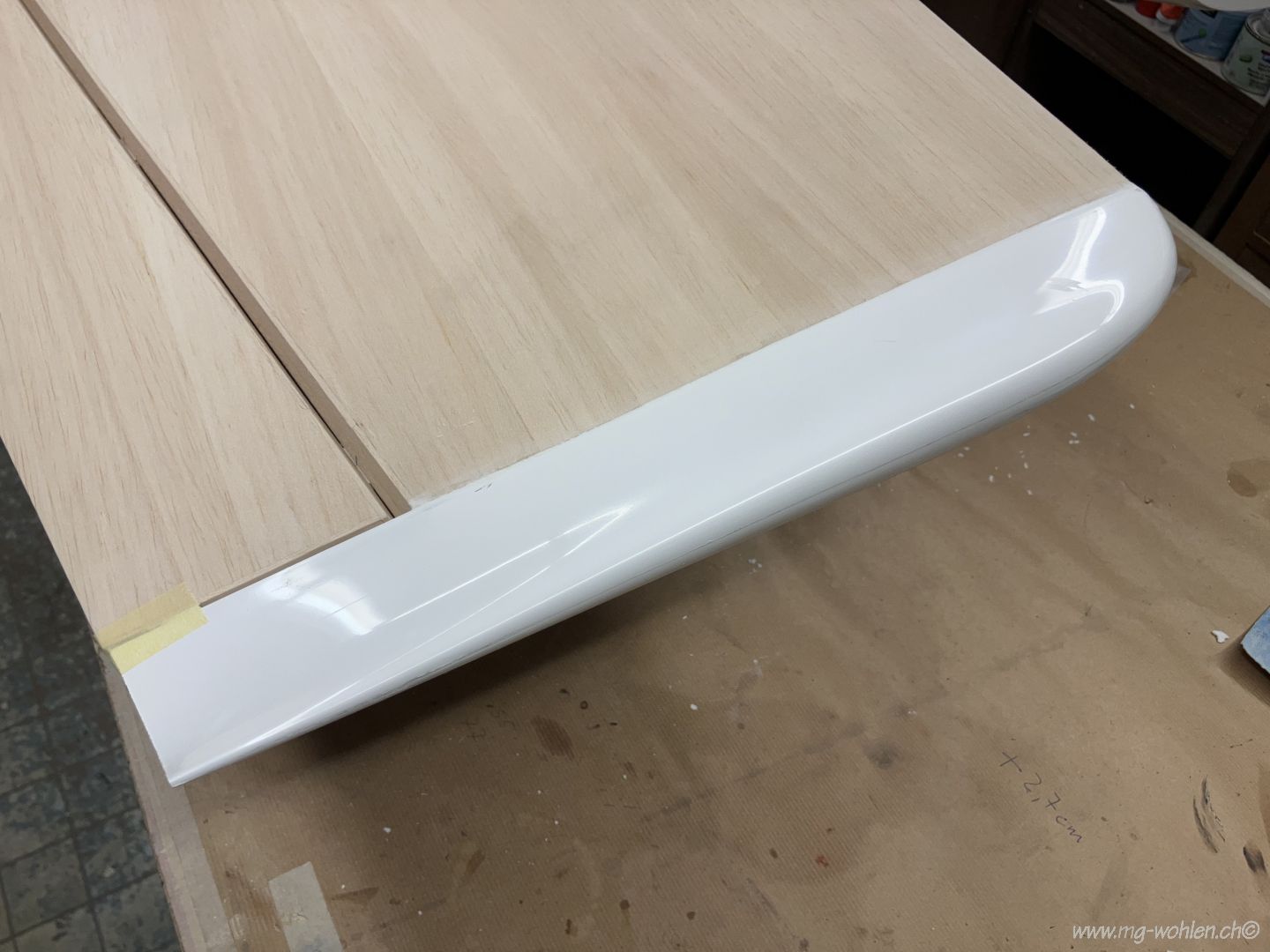

Die Randbogen sind auch angepasst und verspachtelt

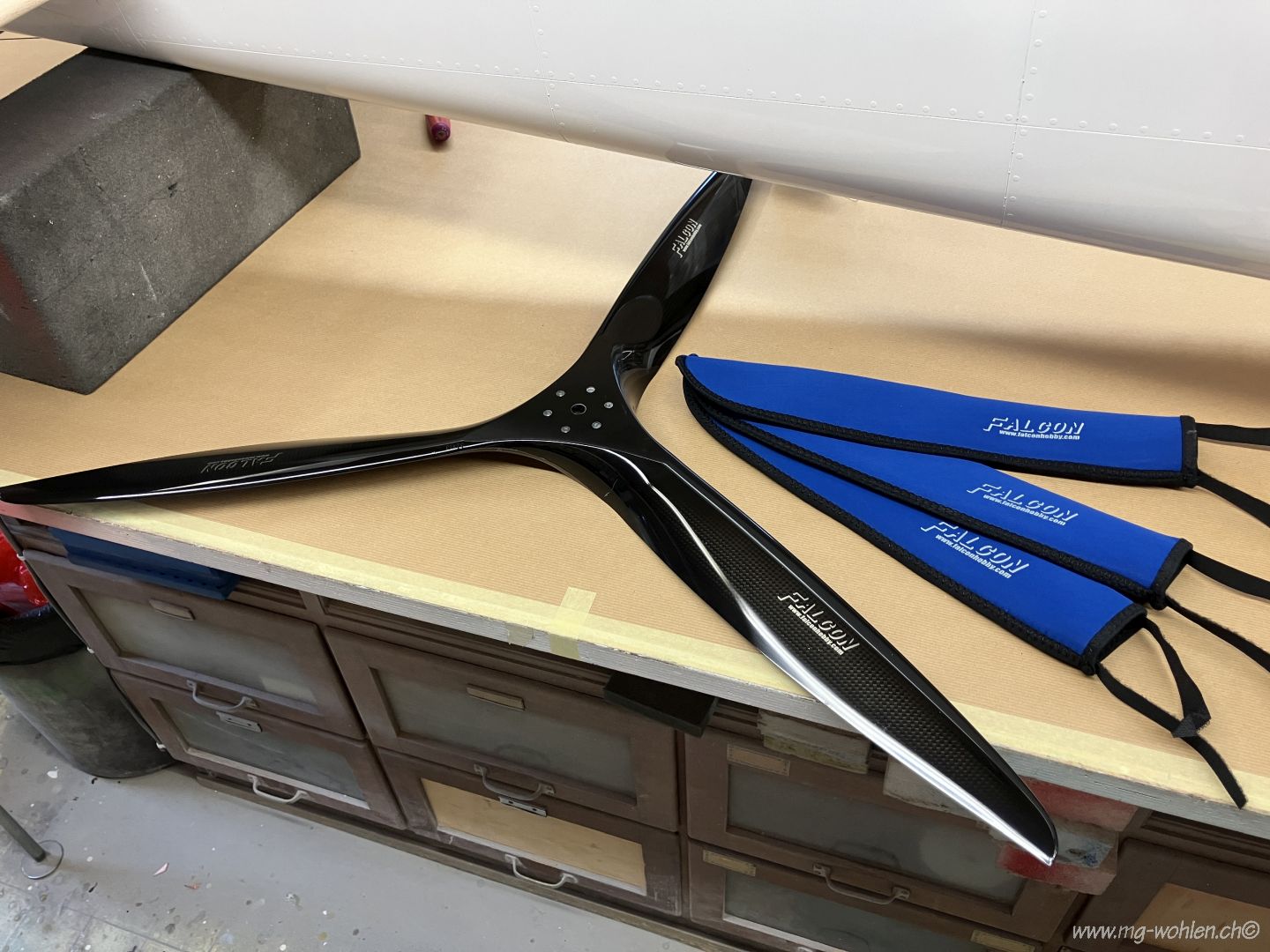

Der angelieferte Propeller

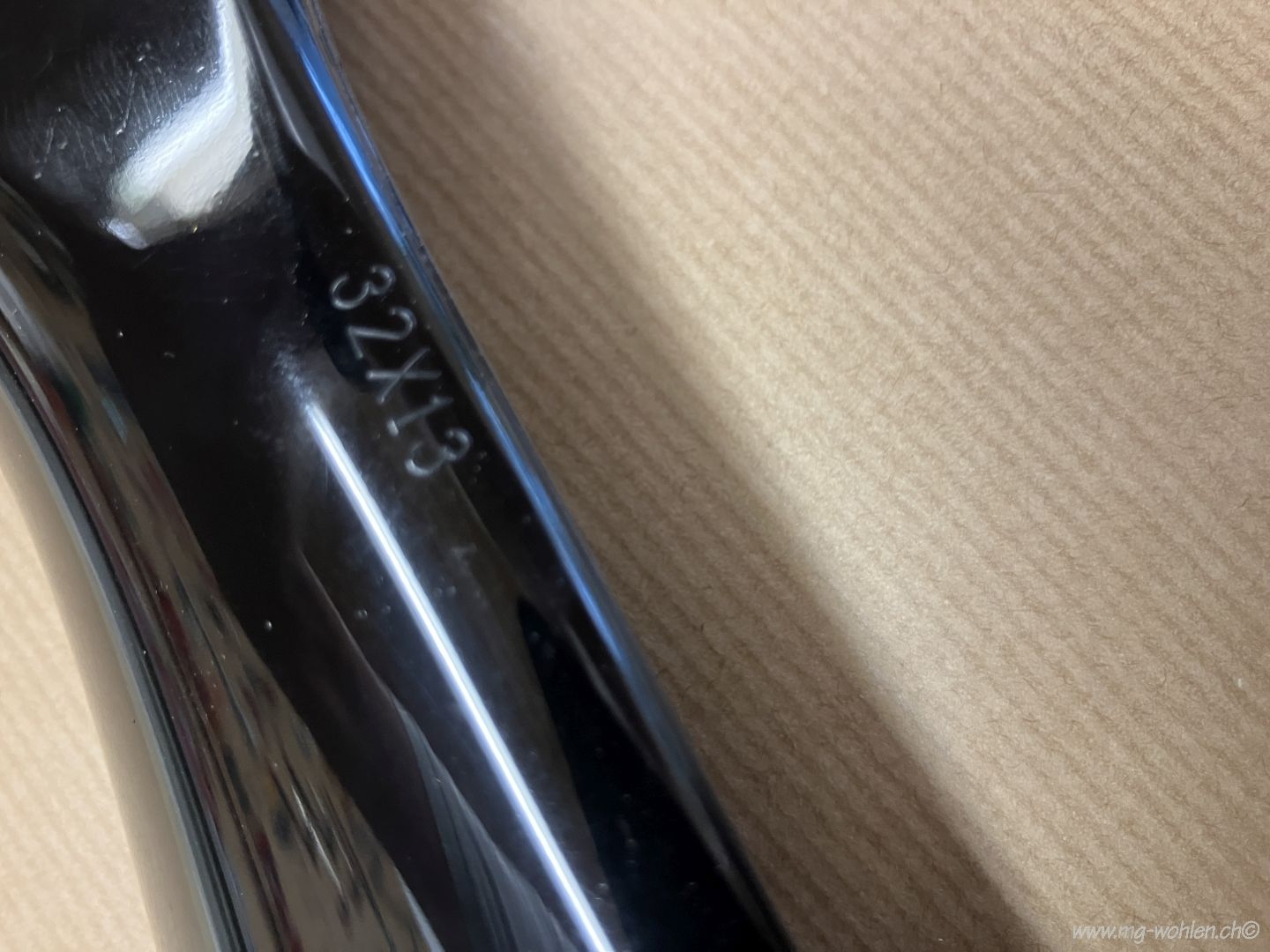

Dreiblatt 32 x 13 ist schon eine Ansage

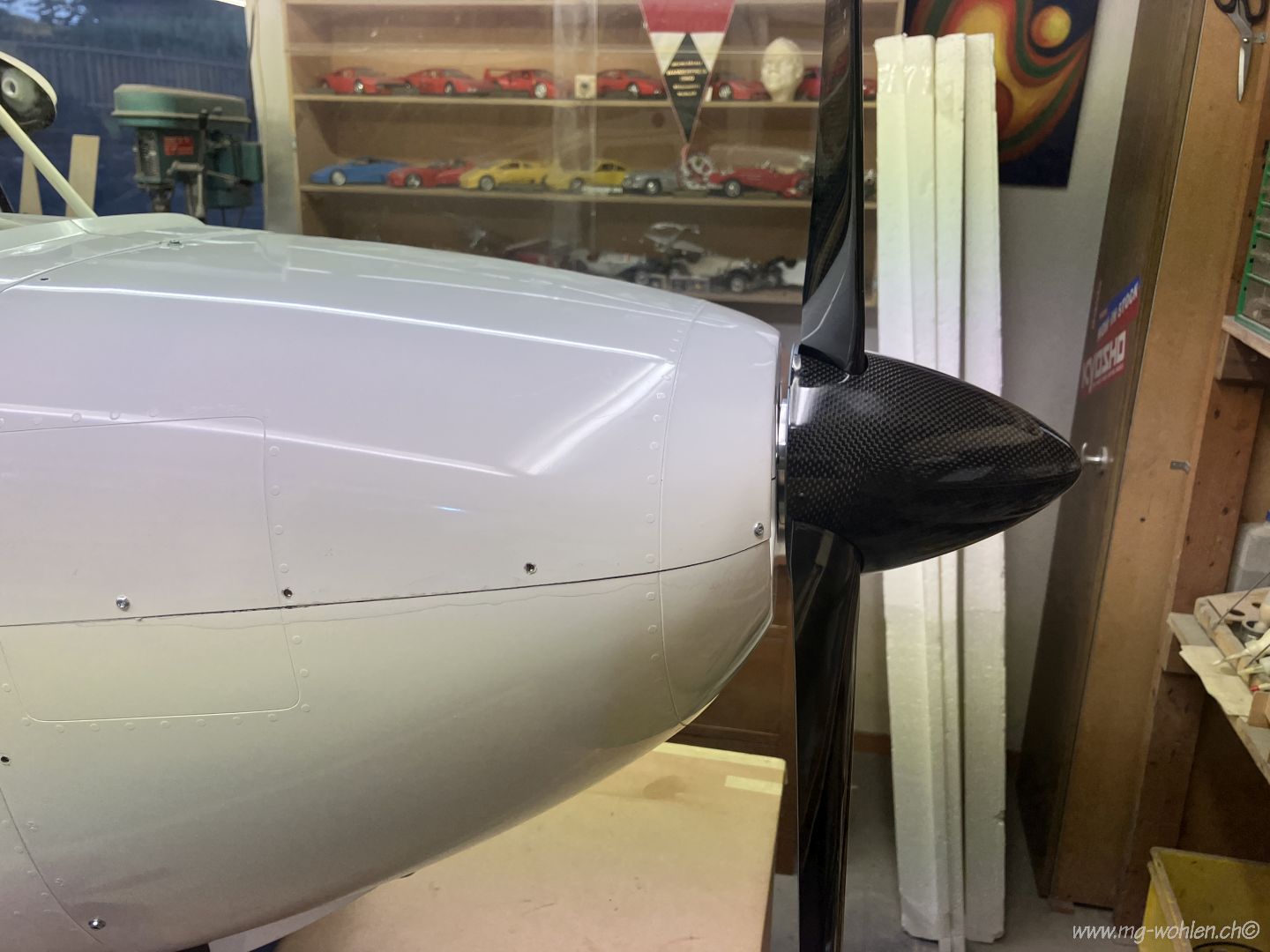

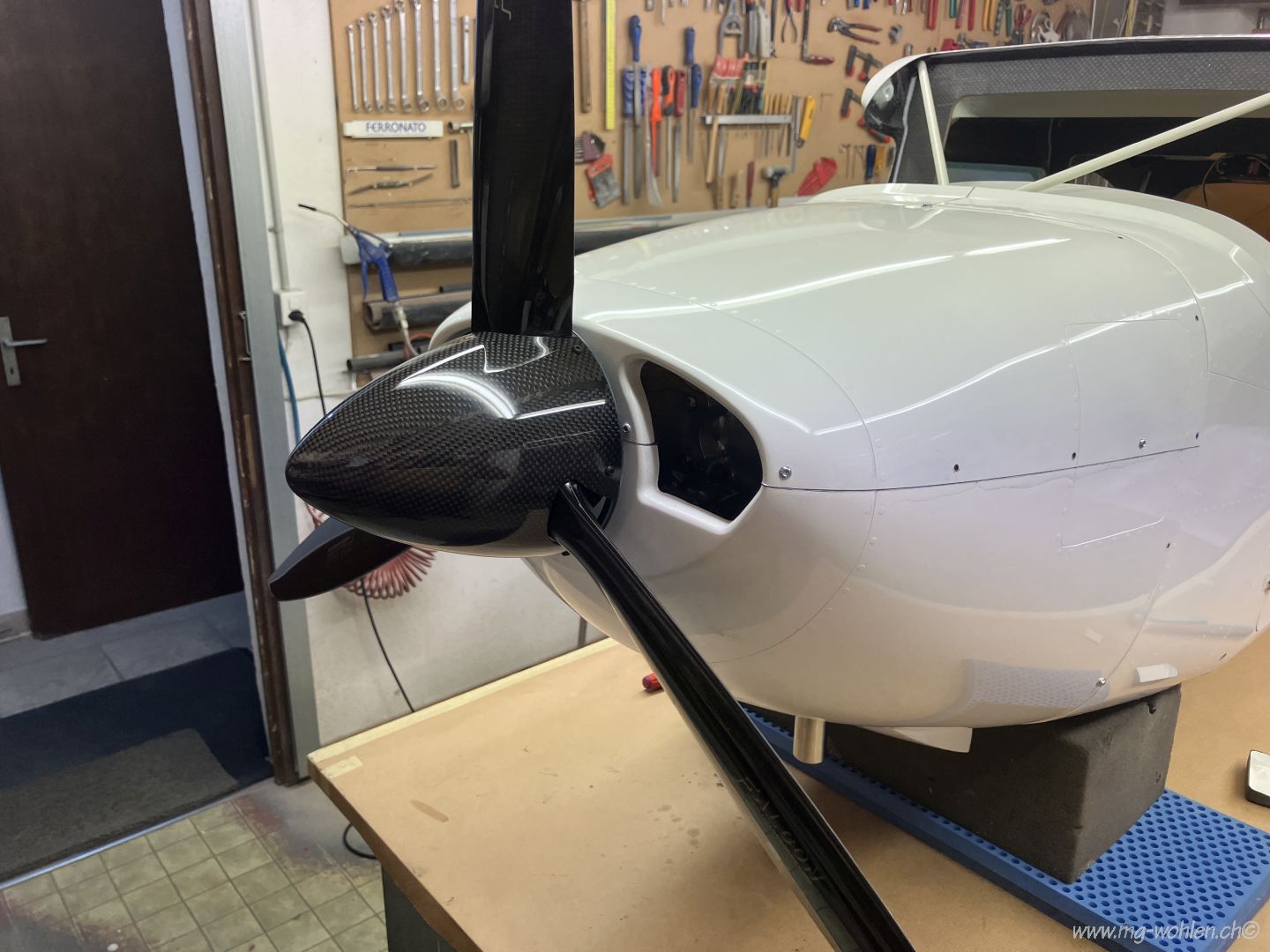

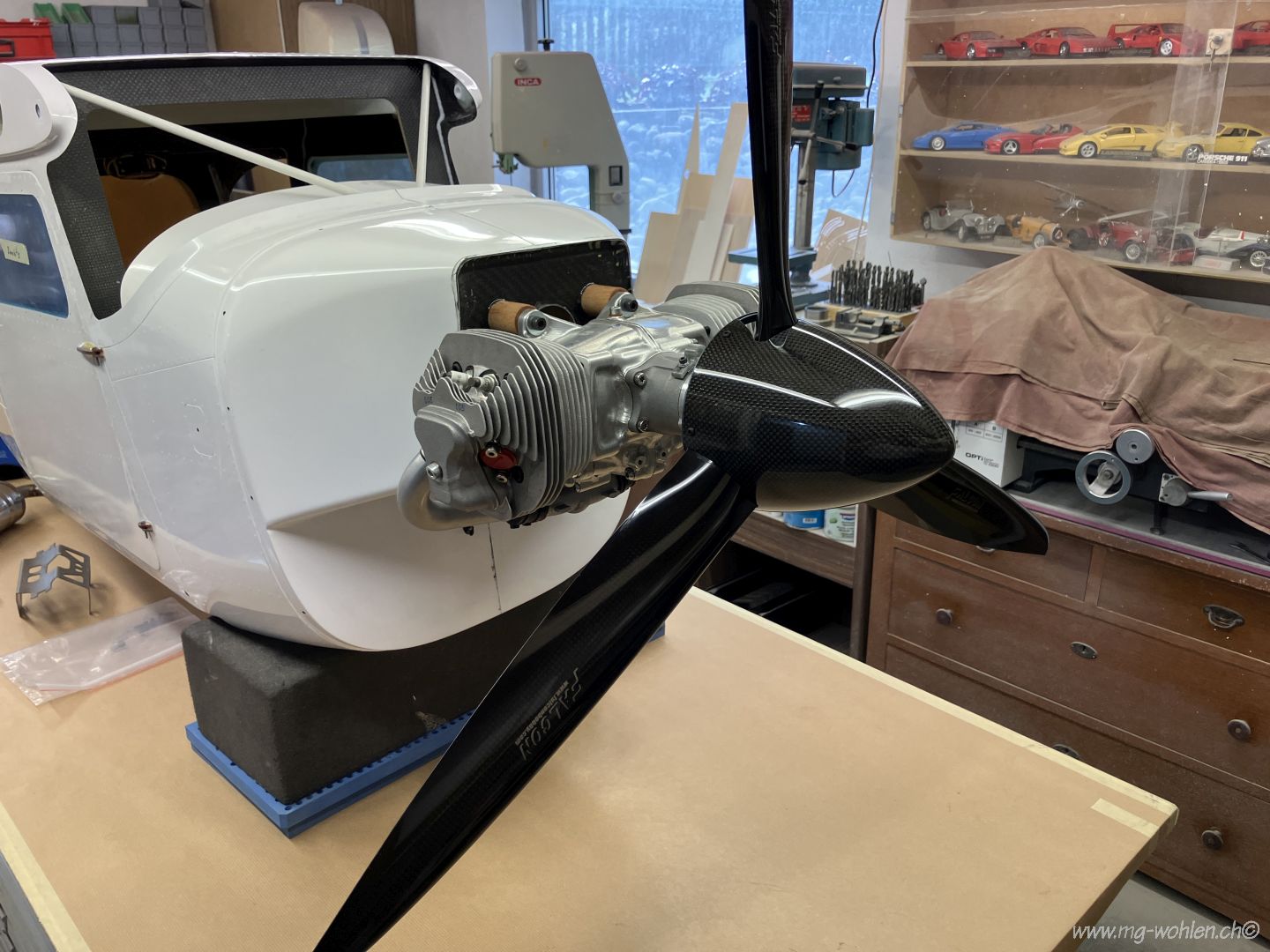

Propeller und Spinner sind gebohrt und angepasst
Jetzt muss noch ein Auspuff montiert werden
Das gelieferte Auspuffmaterial muss noch angepasst und verlötet werden

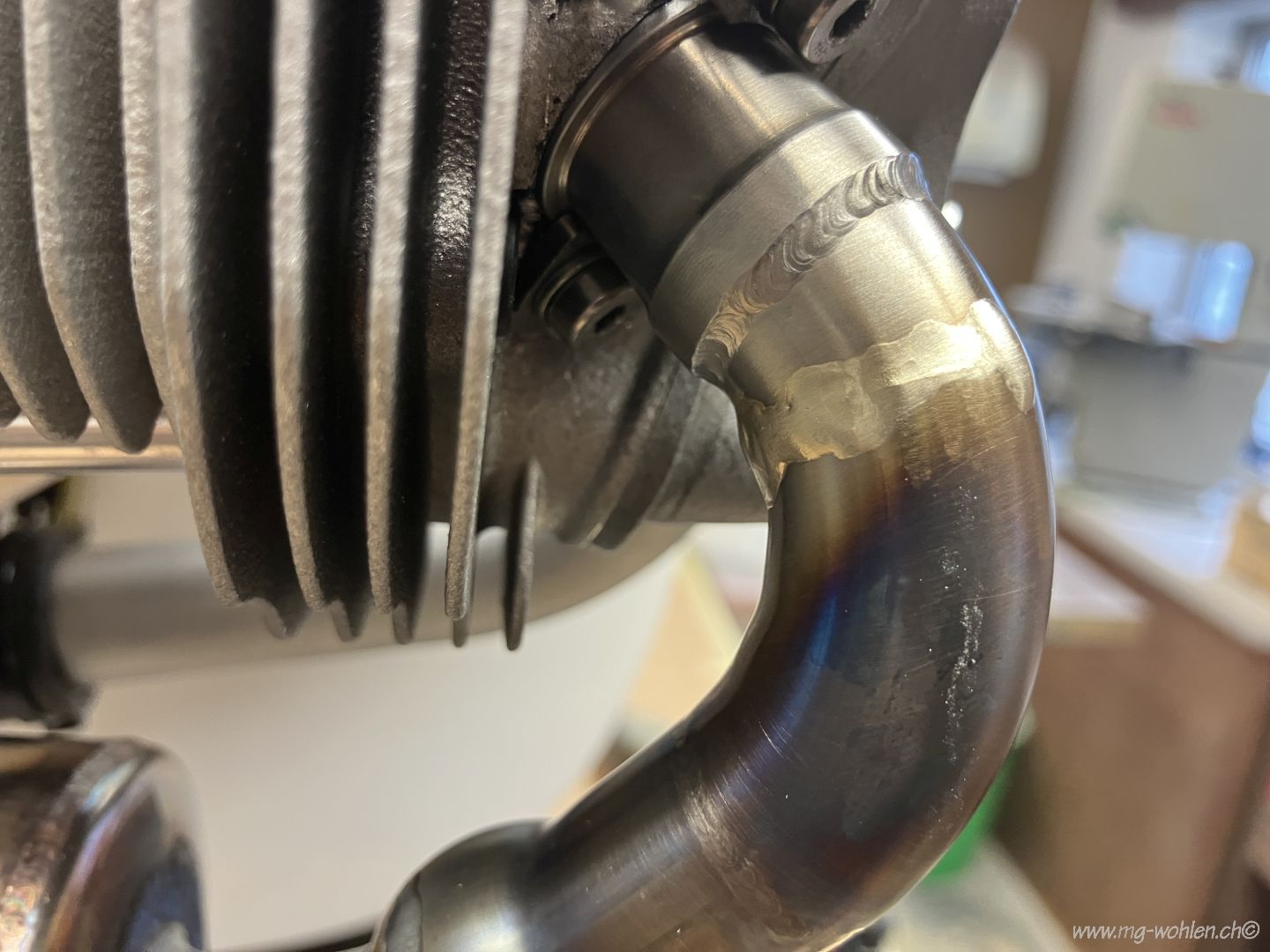

Ein Krümmer musste noch enger gemacht werden
Der Krümmer habe ich eingeschnitten und wieder verlötet
Die Krümmerbefestigung am Motor
Alles sollte Spannungsfrei verlötet werden

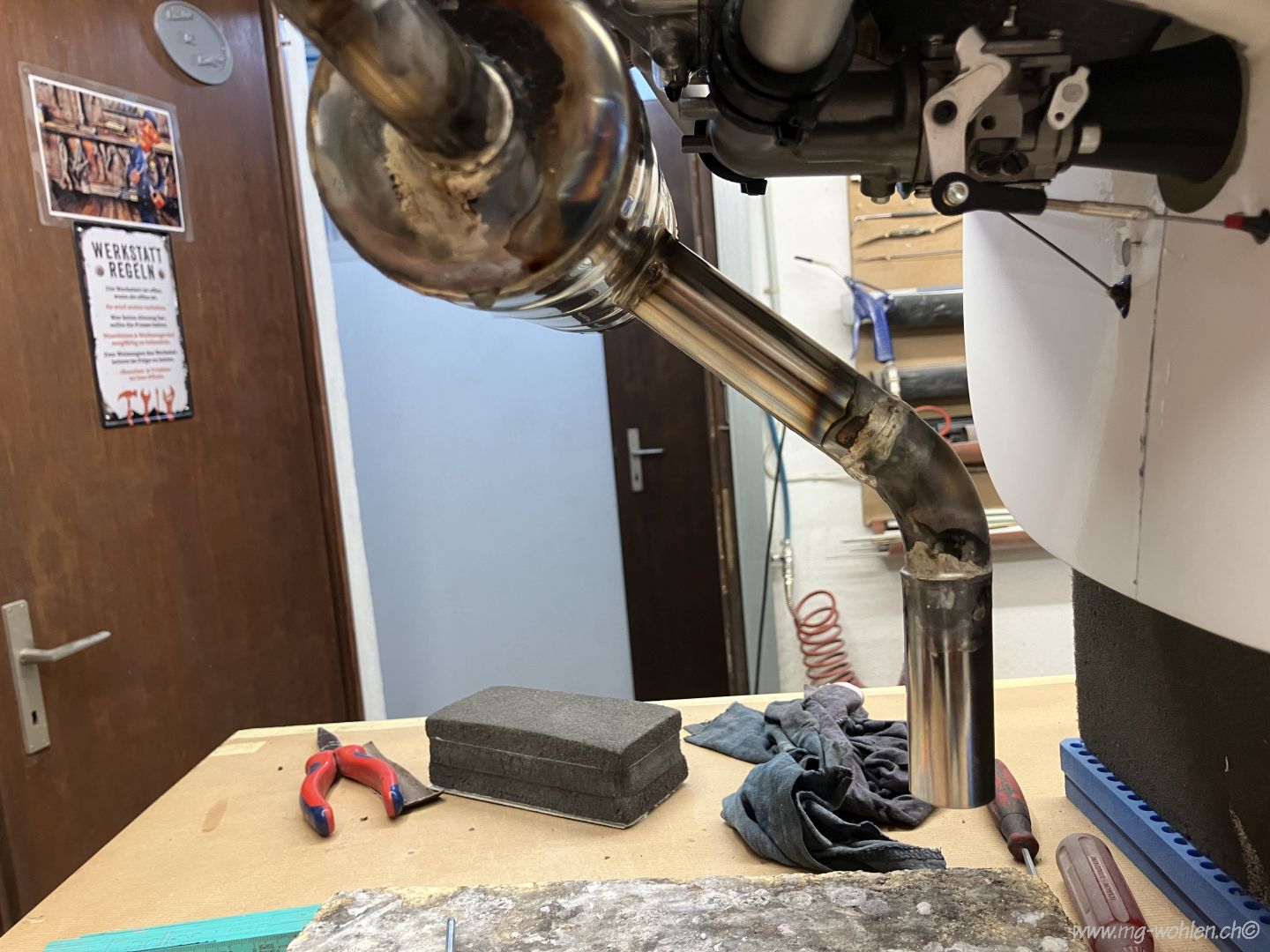

Das Endstück musste noch angesetzt werden

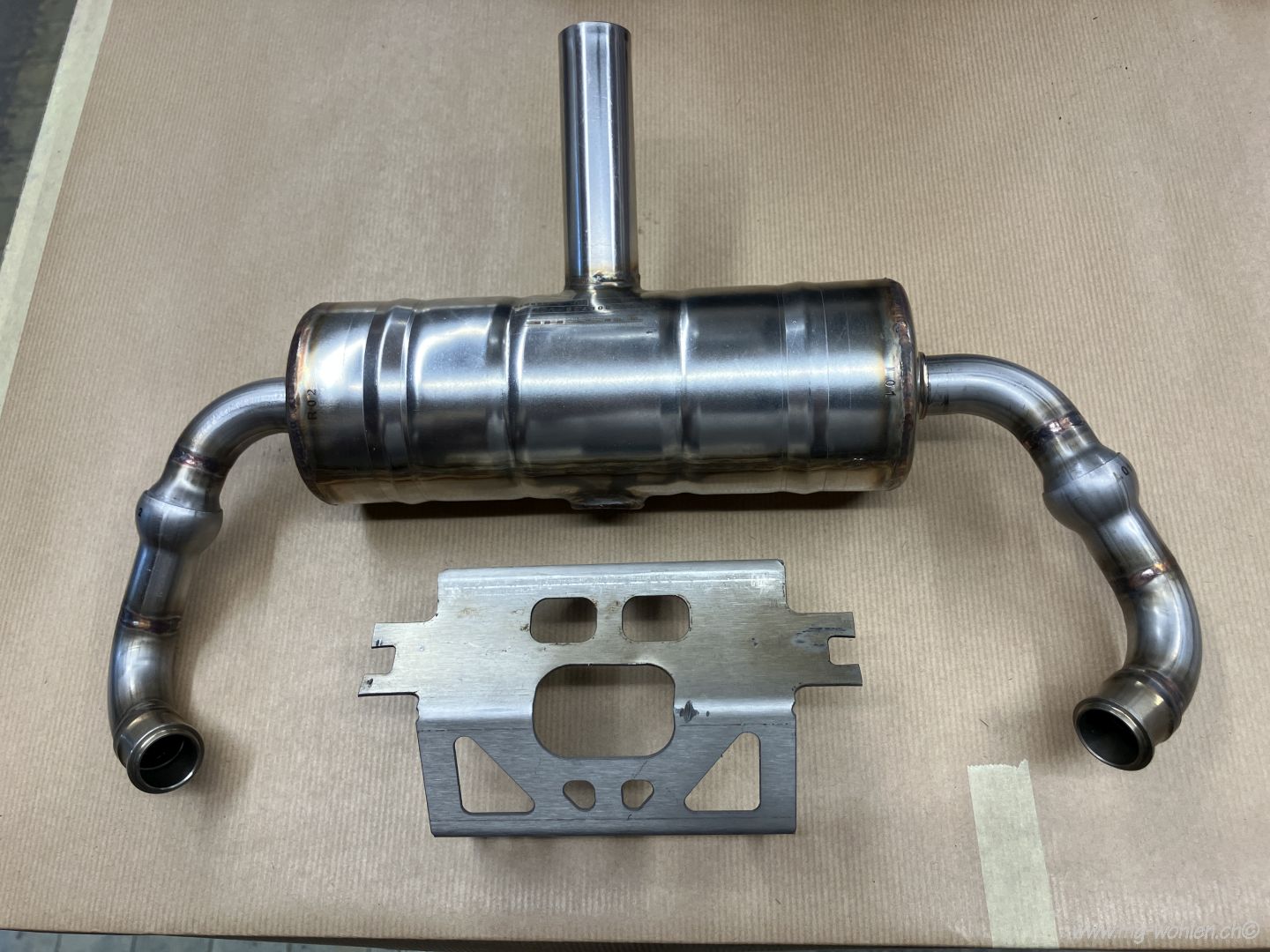

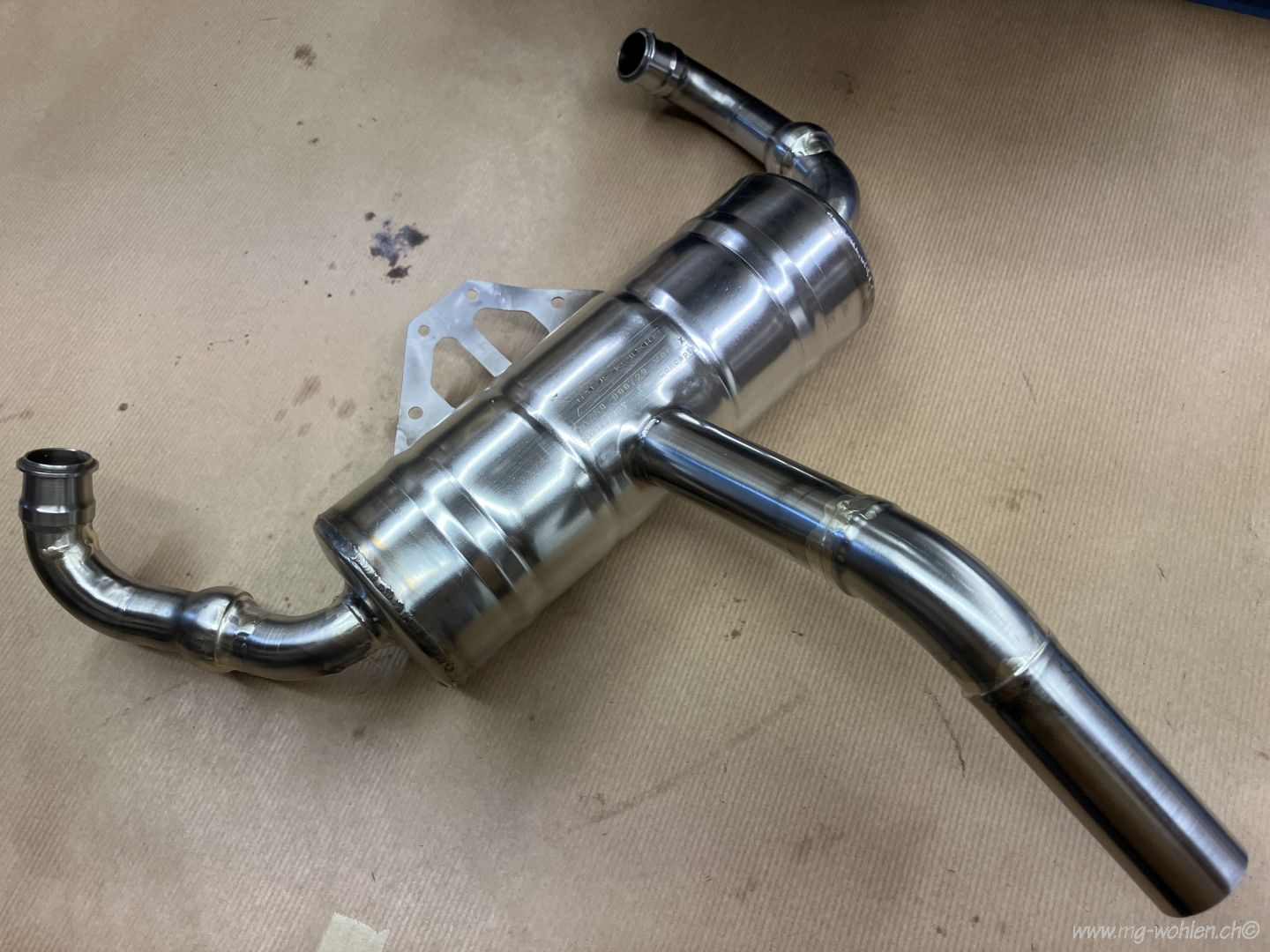

Der fertig verlötete und gereinigte Auspuff

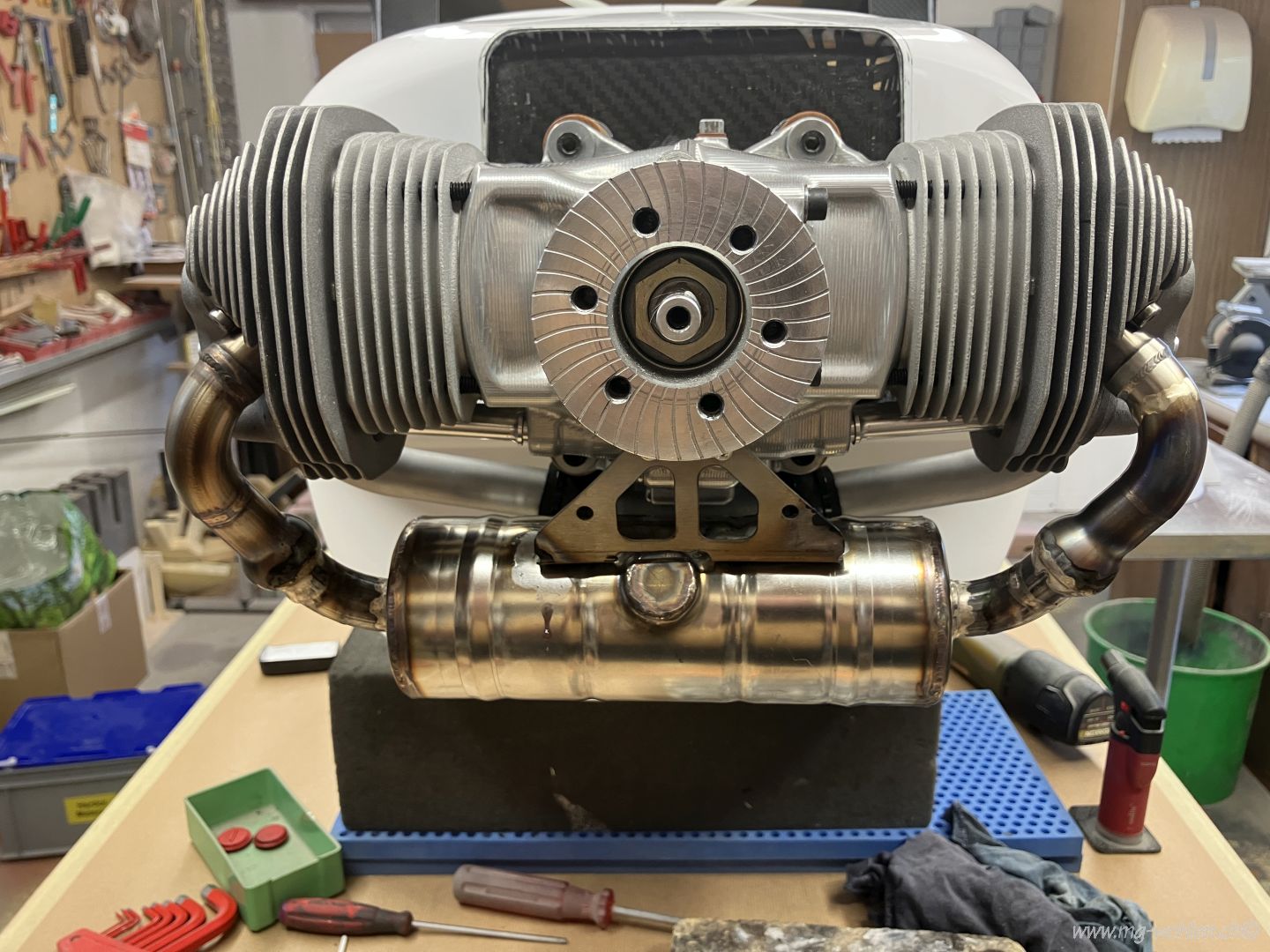

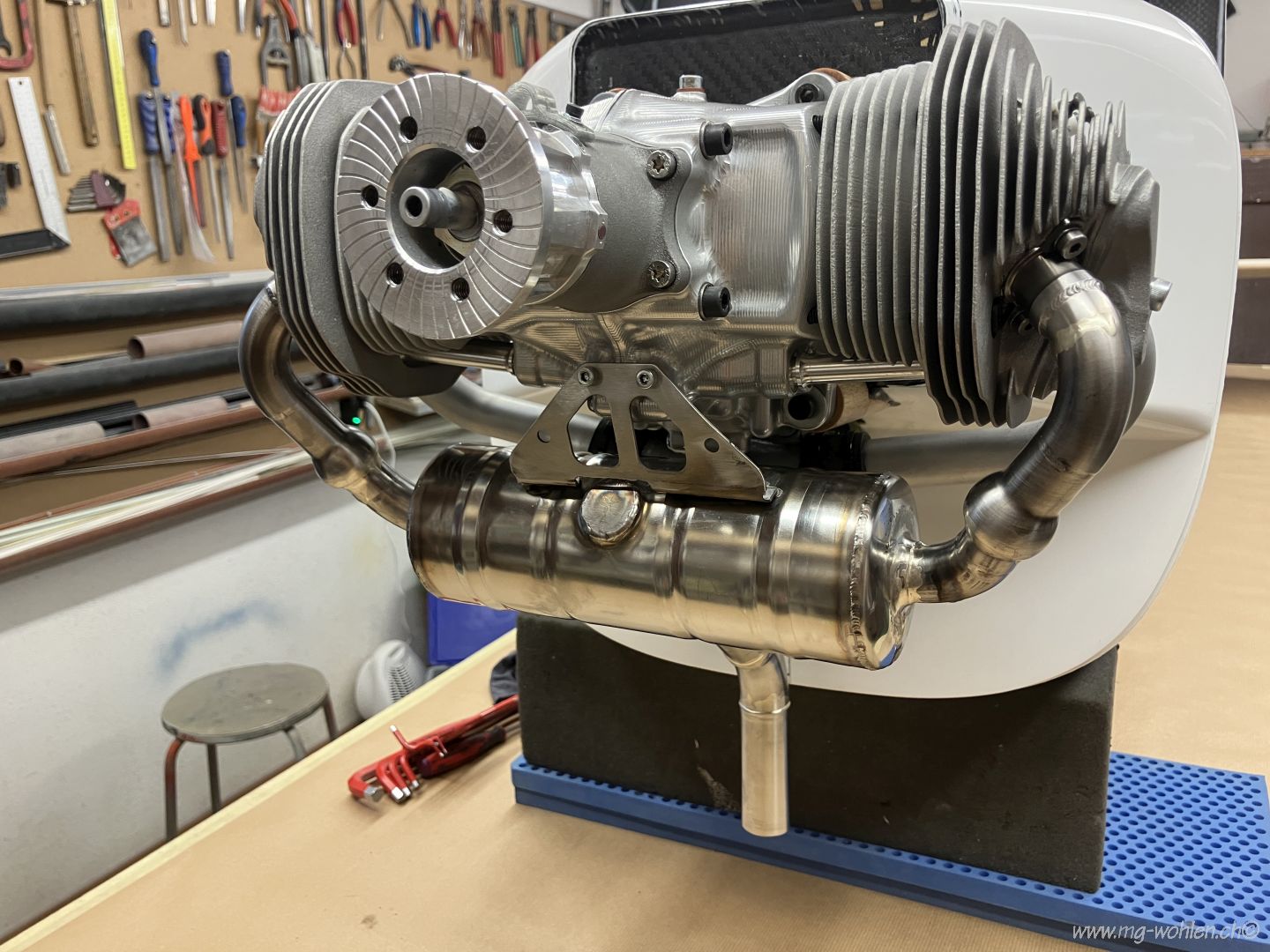

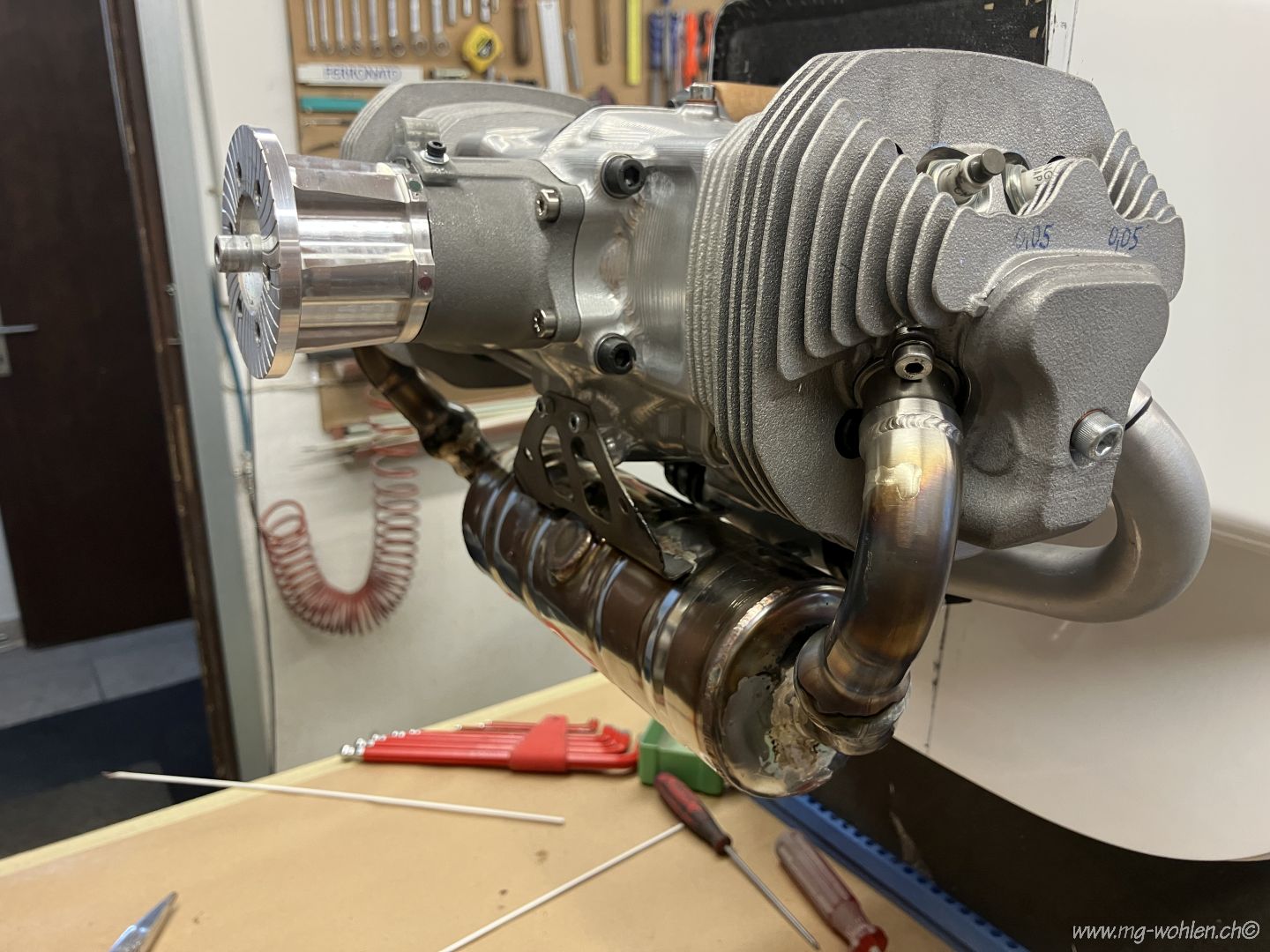

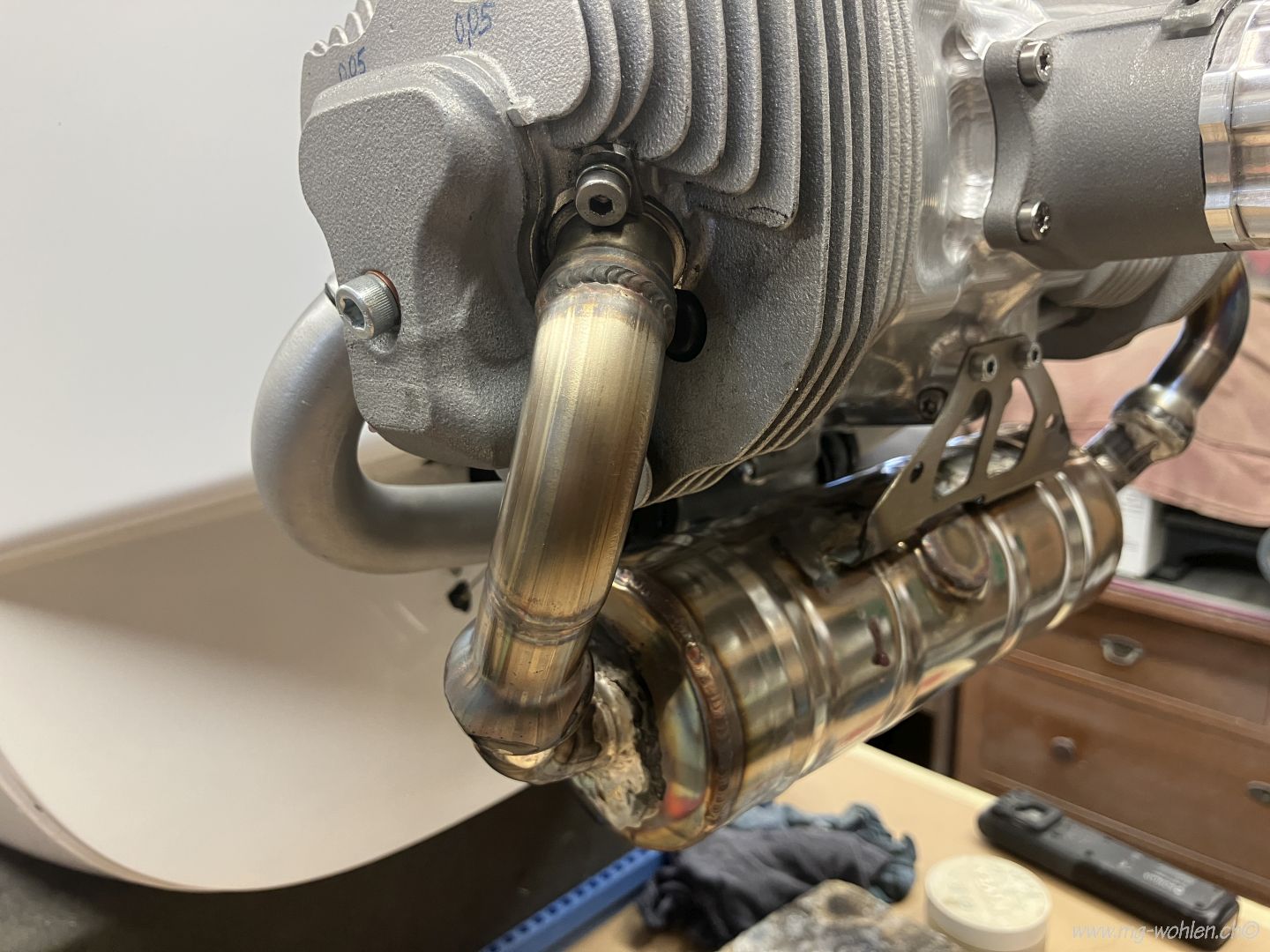

Auspuff fertig und montiert
Diese Öffnung muss noch kaschiert werden

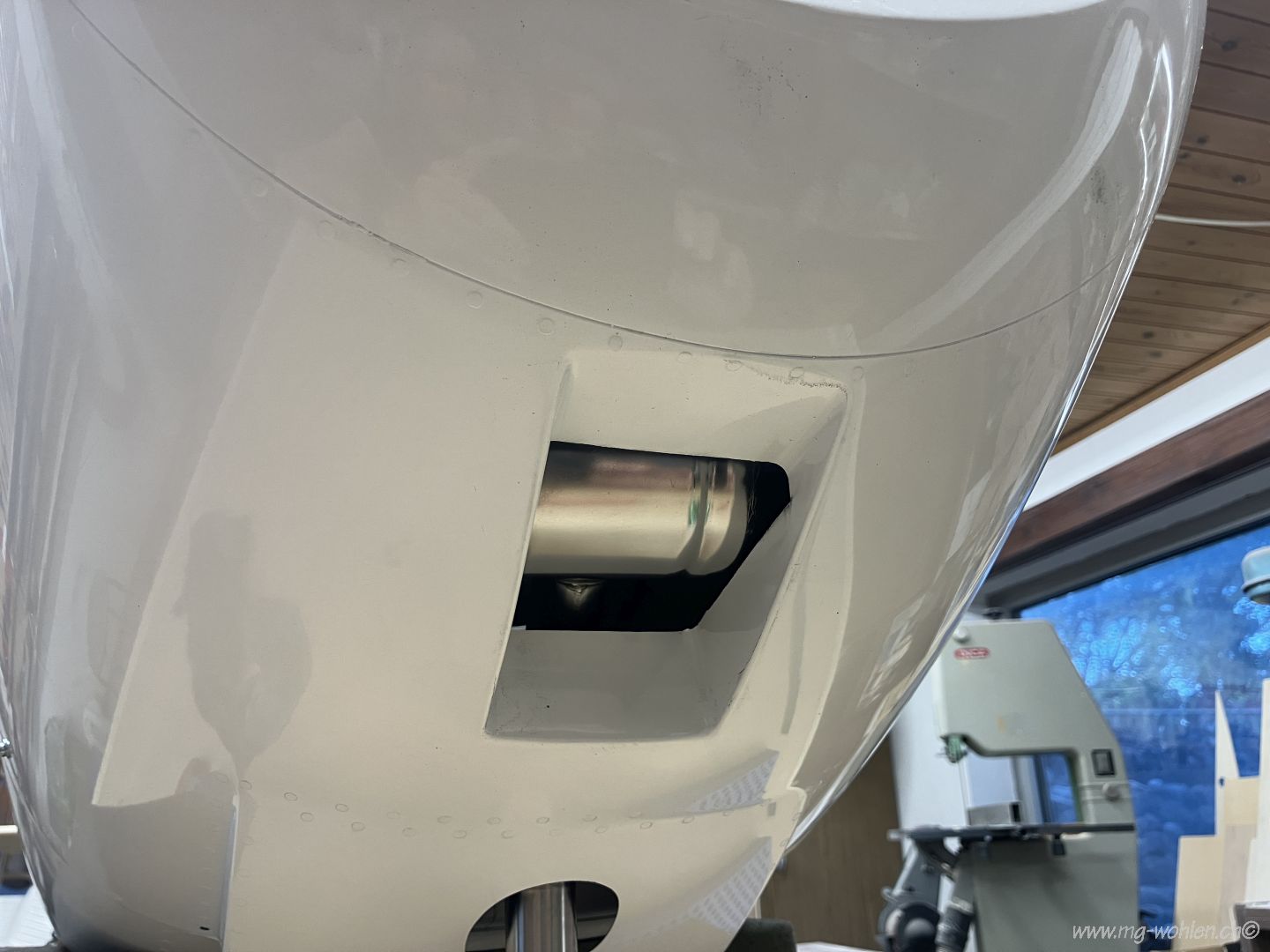

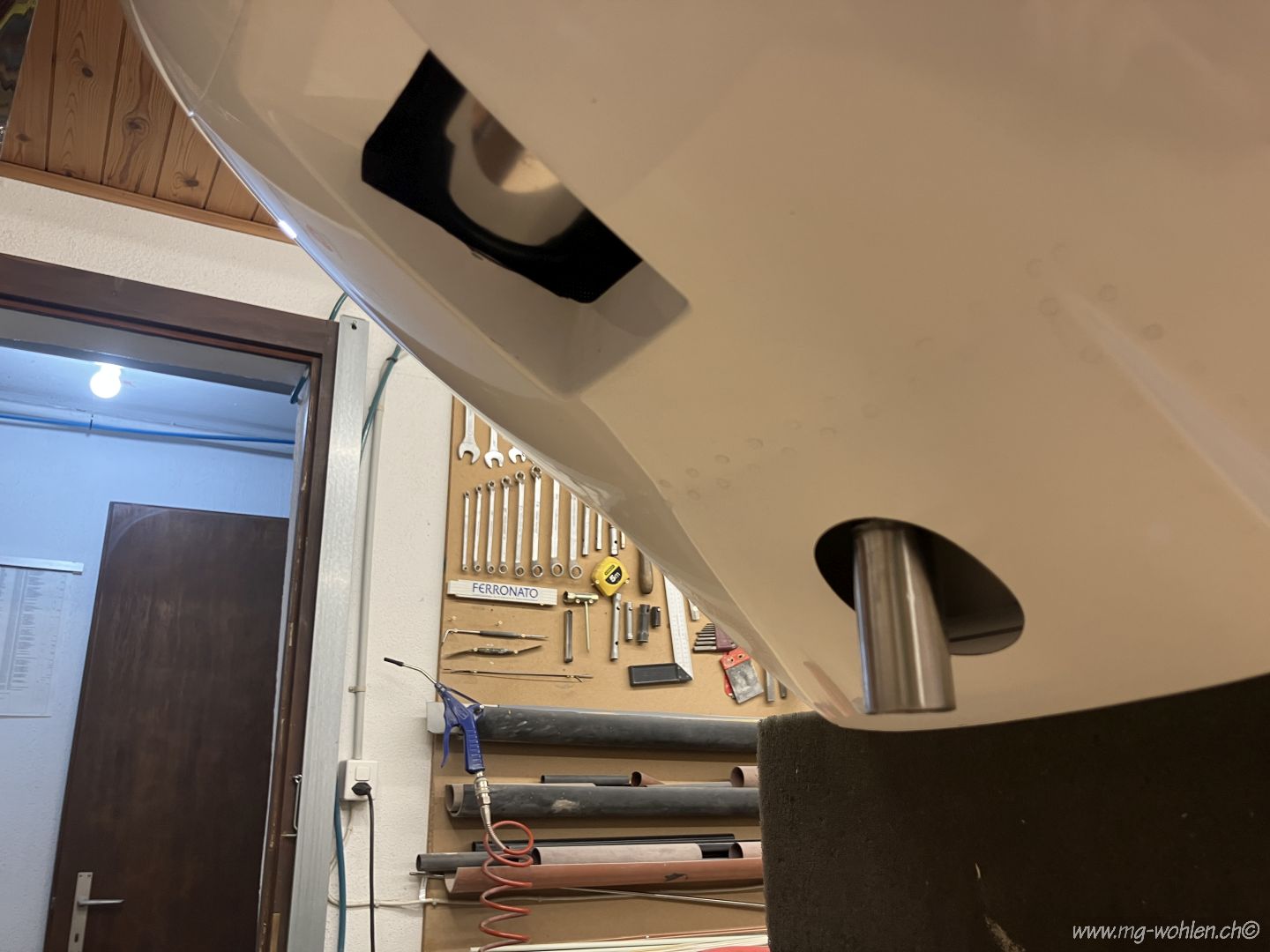

Der Ausgang
Der Motor musste noch 2mm nach vorne gesetzt werden

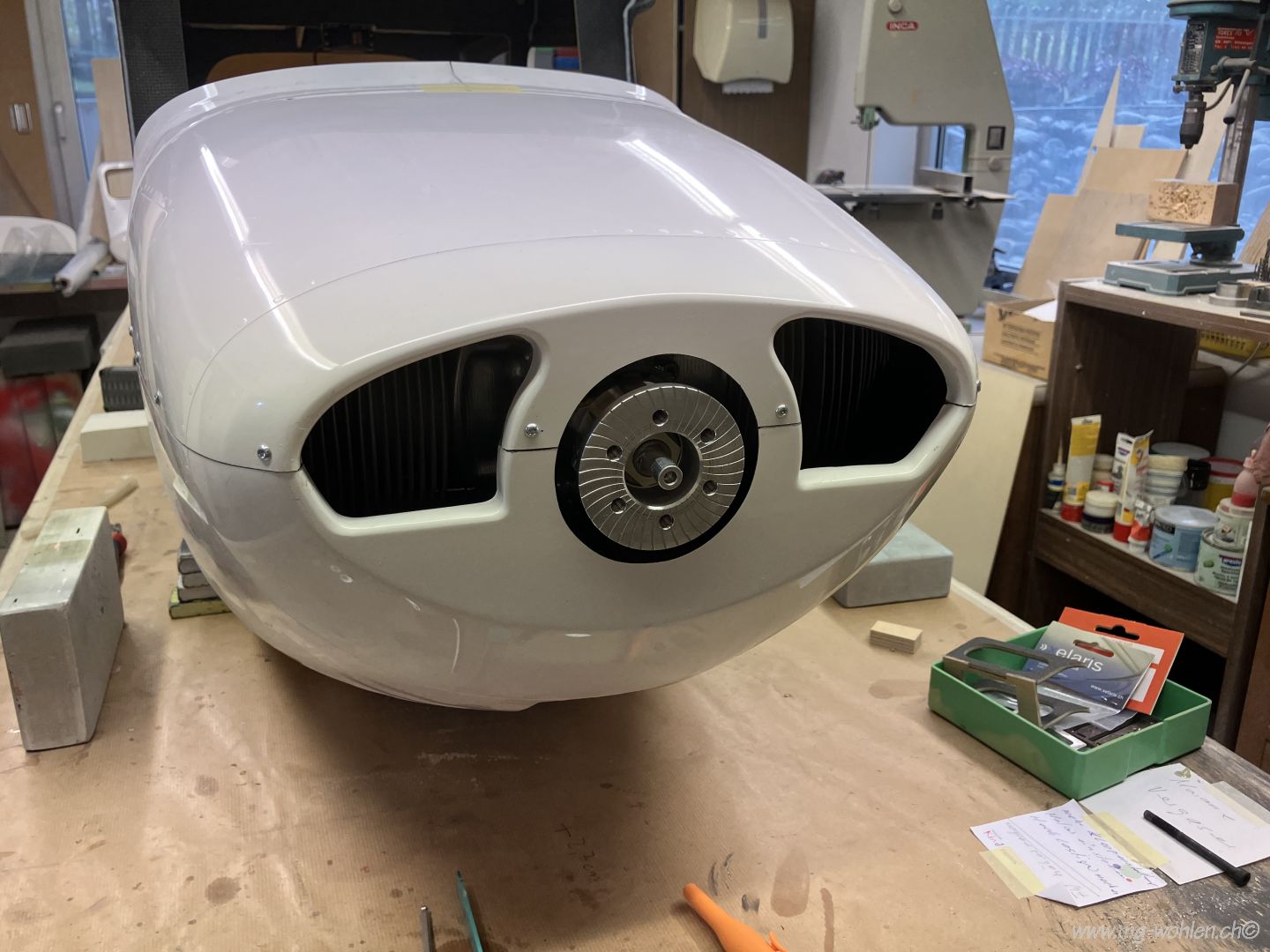

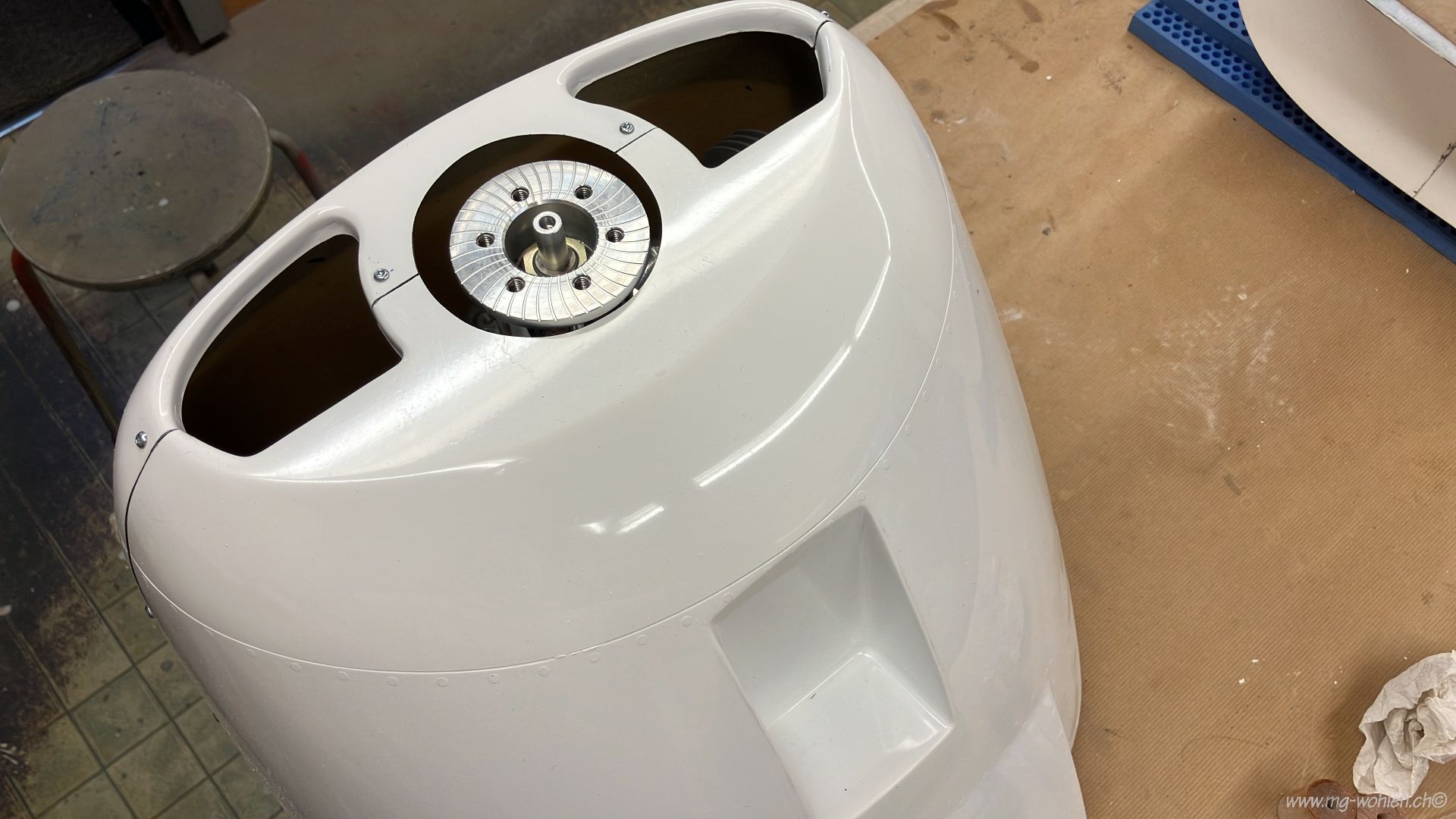

Alles unter Dach und Fach
Der Anschluss für das HR. Servo ist fix

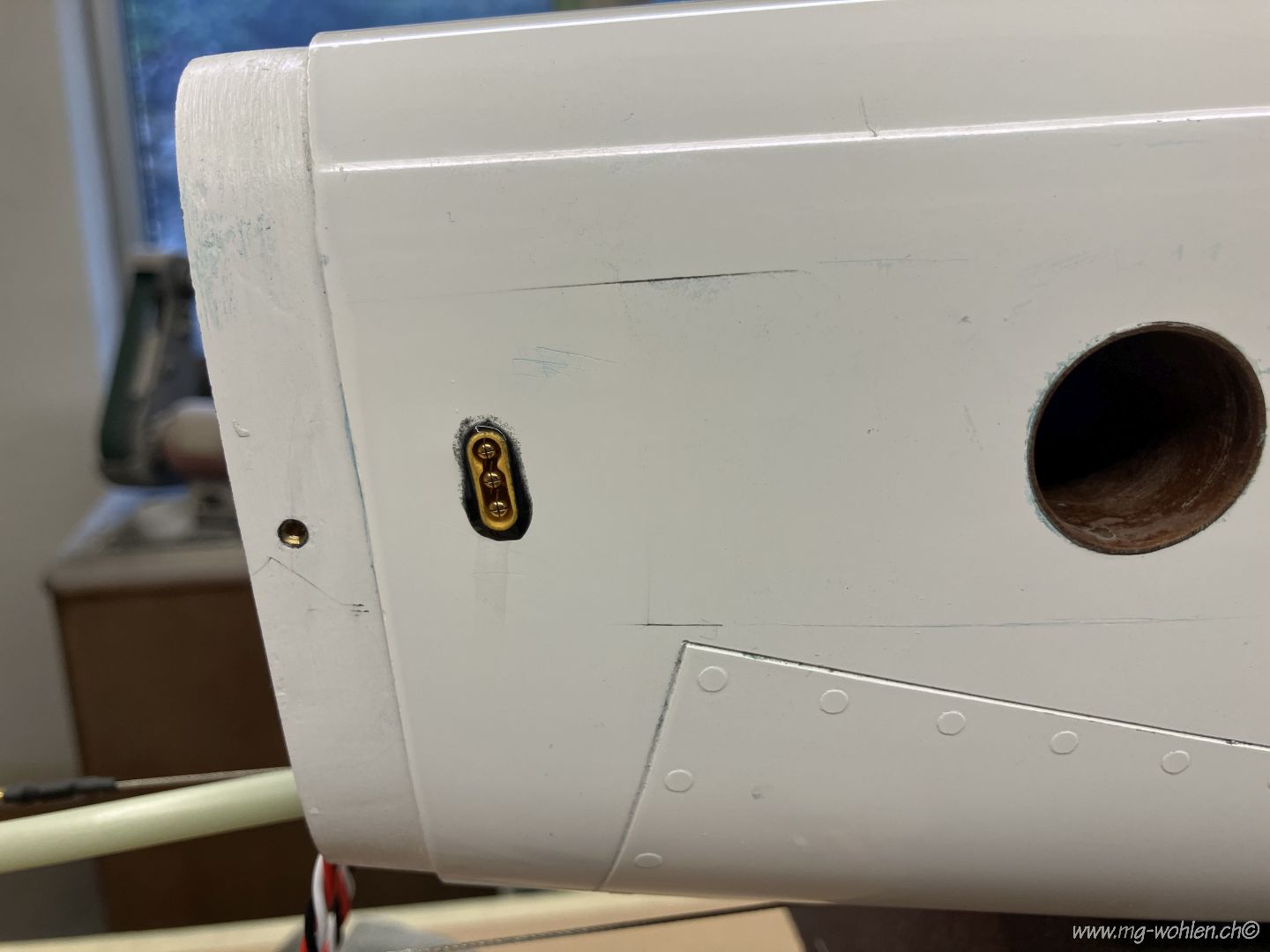

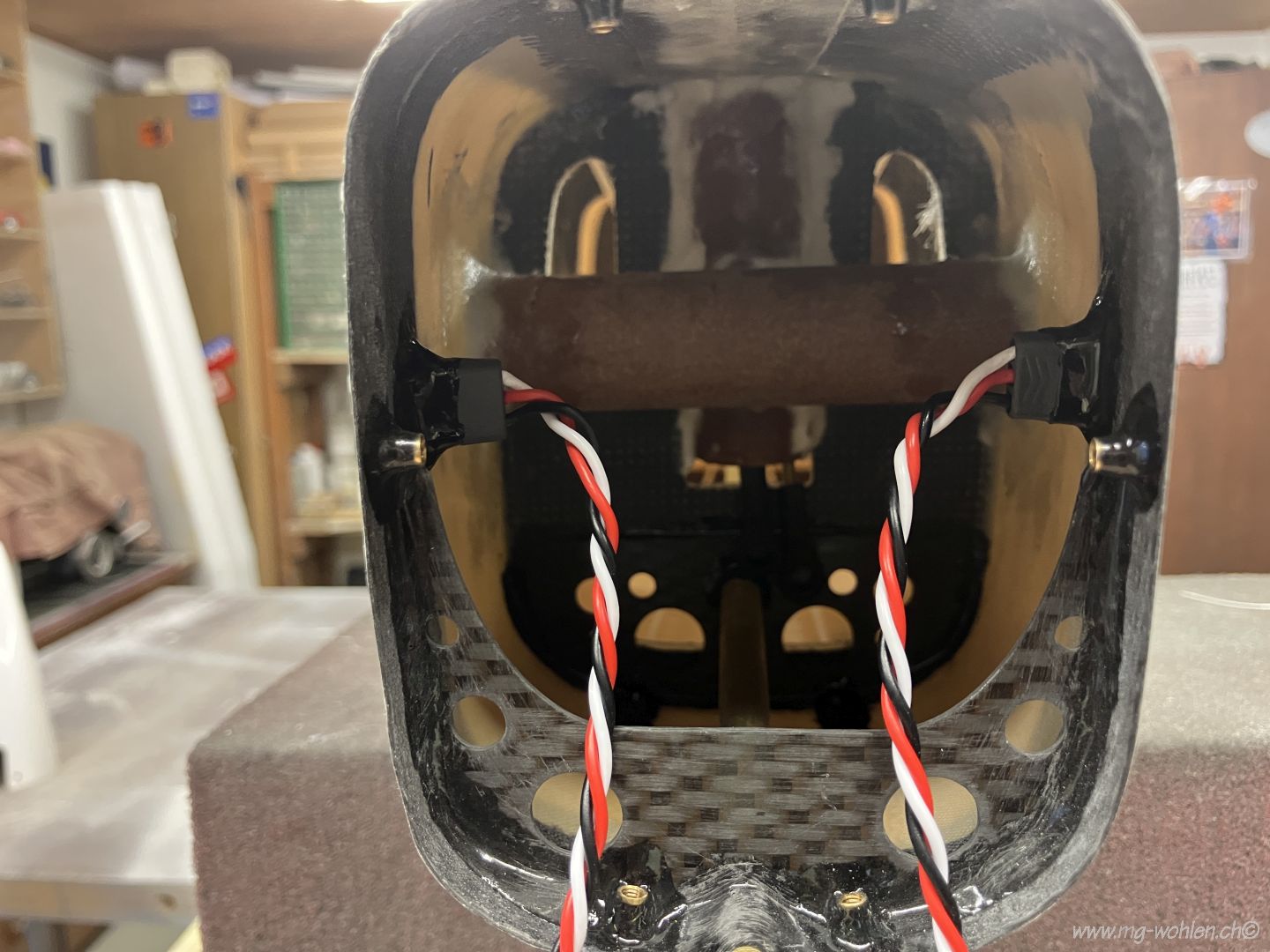

Die Stecker sind im Rumpf fest verklebt
Vorbereitung der Sitzbefestigung

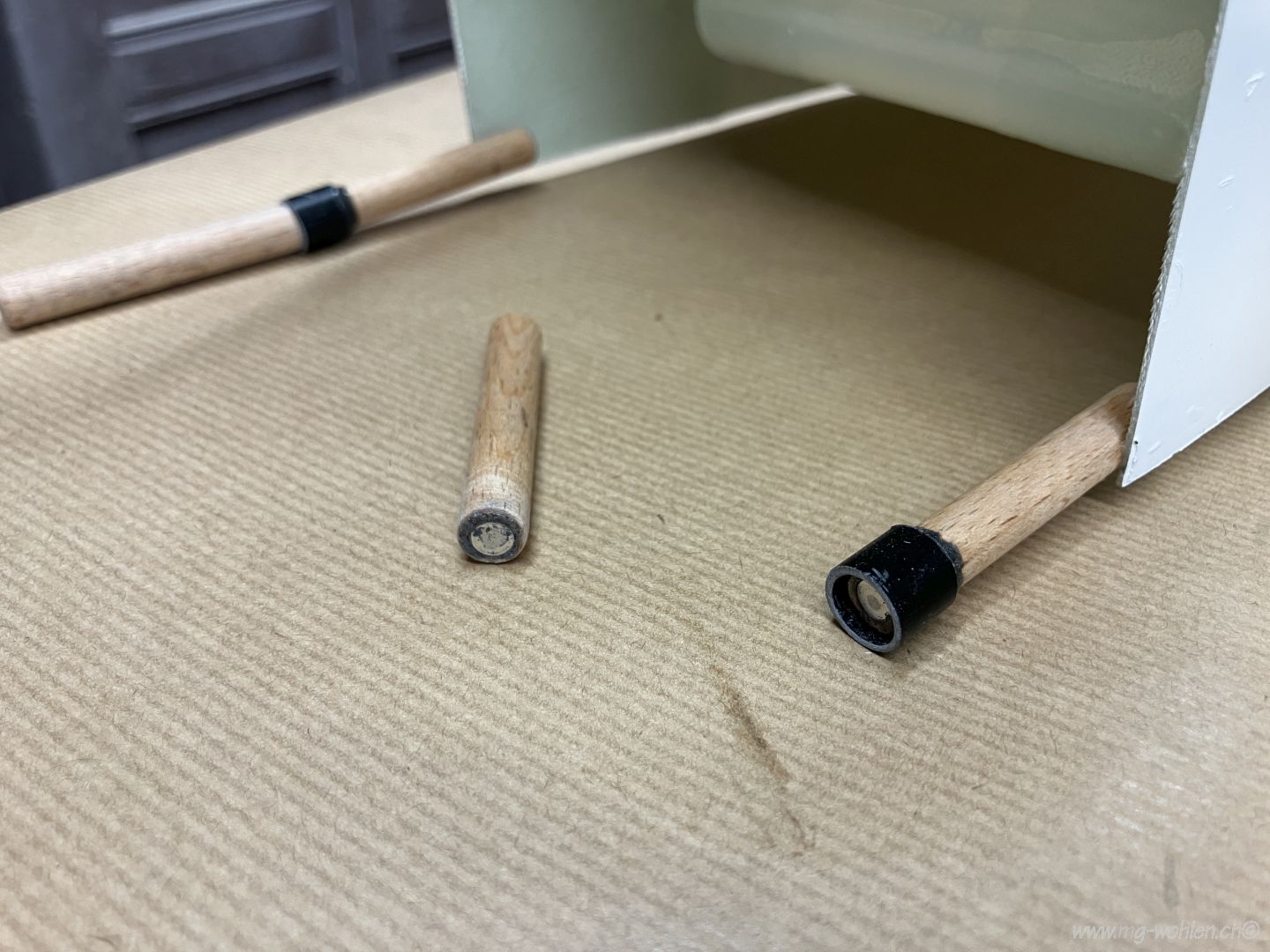

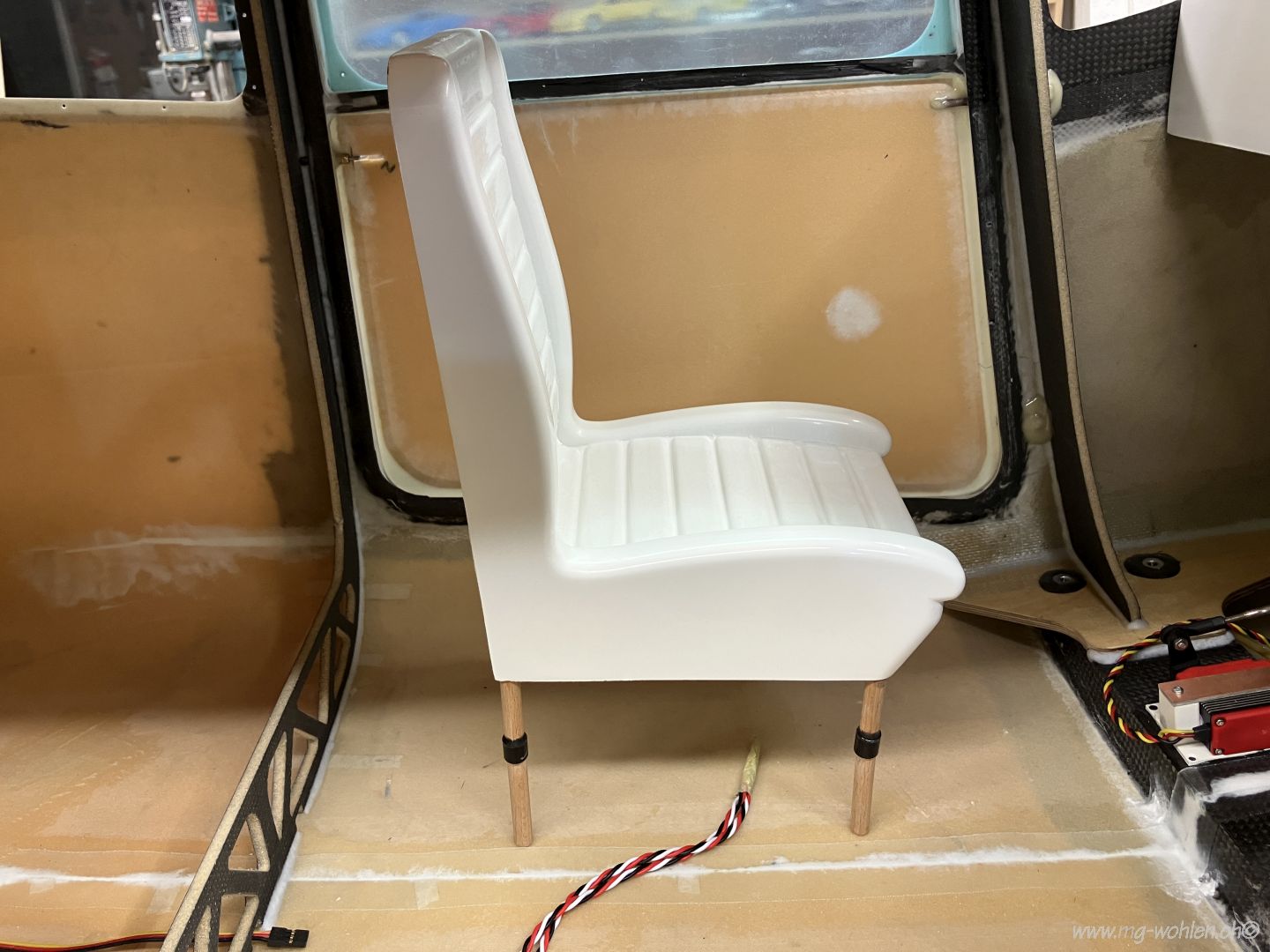

Die Stützen sind geteilt und mit Magneten versehen
Jetzt kann die Höhe und die Schräglage eingestellt werden
Die Halterungen sind zum Verkleben bereit

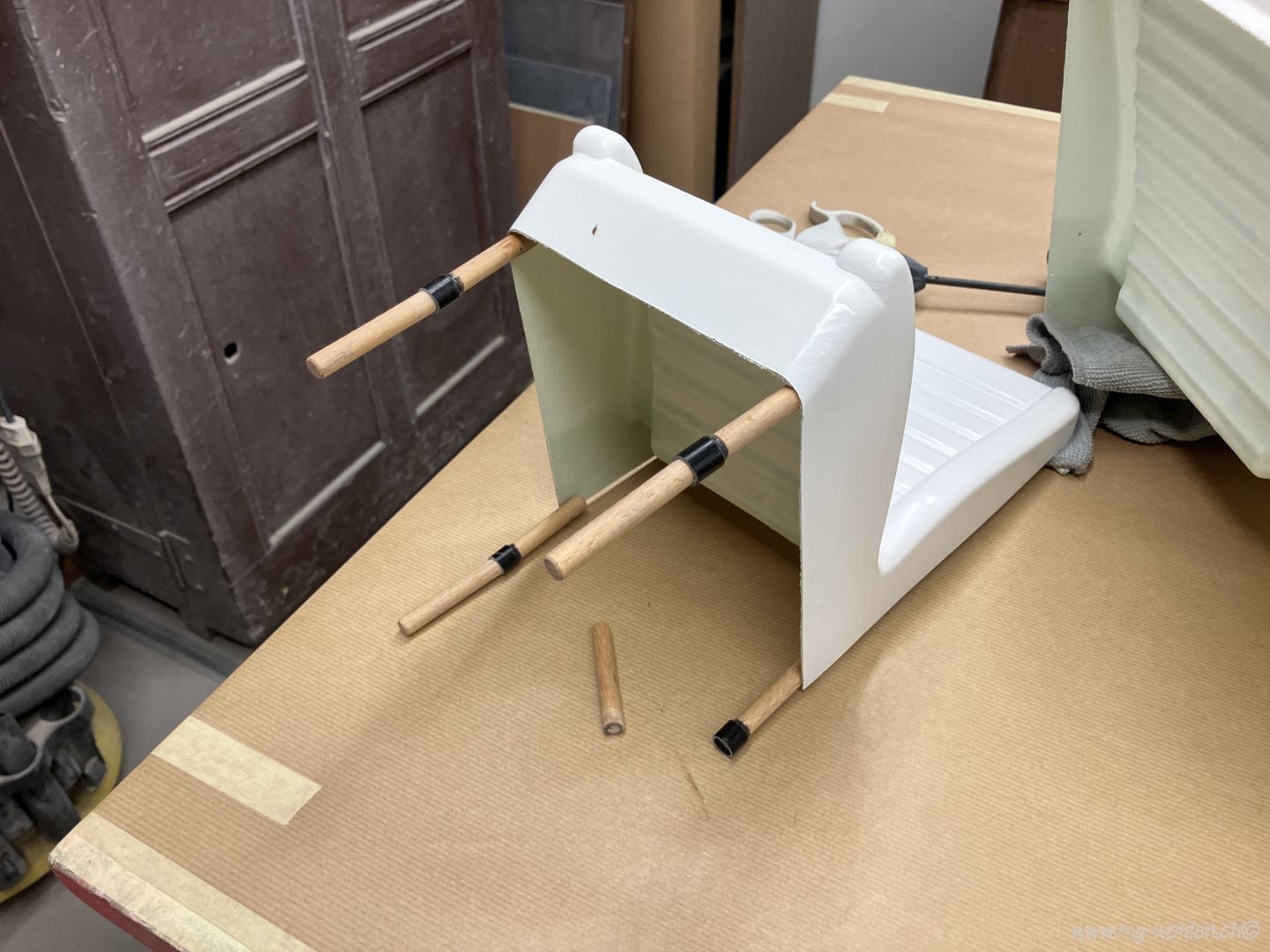

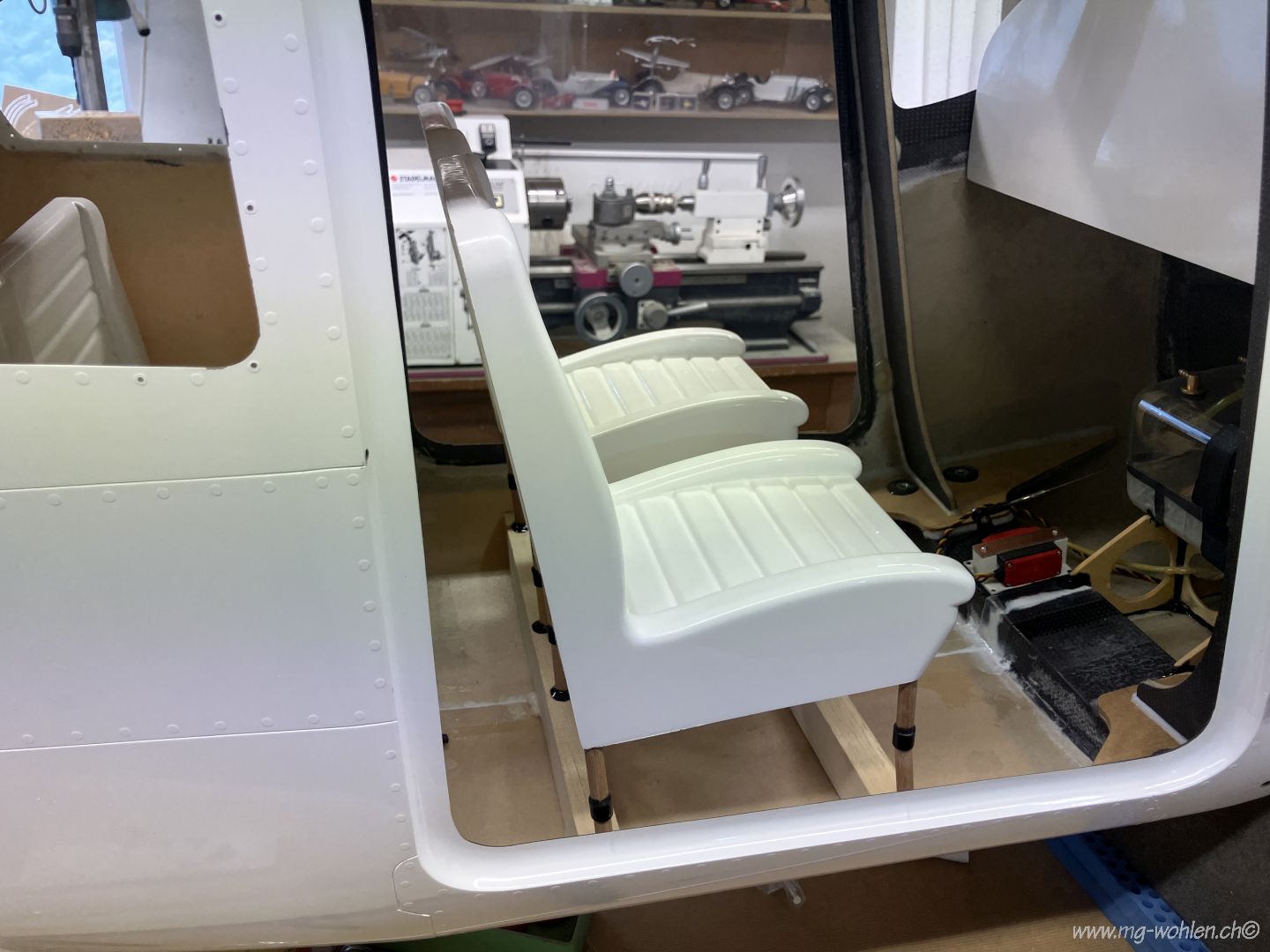

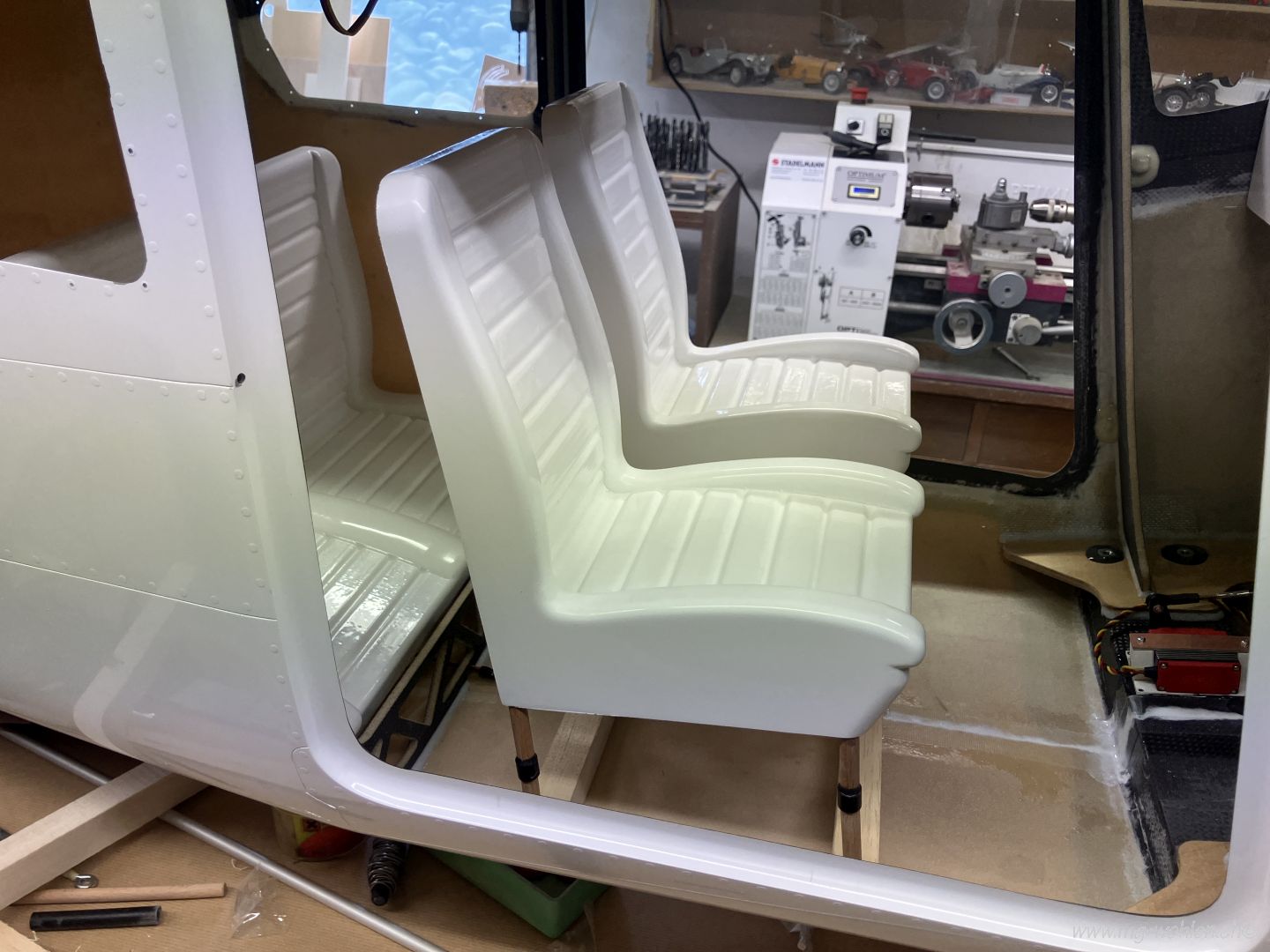

Die Vordersitze sind verklebt
Die Sitzbank wird hinten eingehängt und vorne auch mit Magneten gesichert

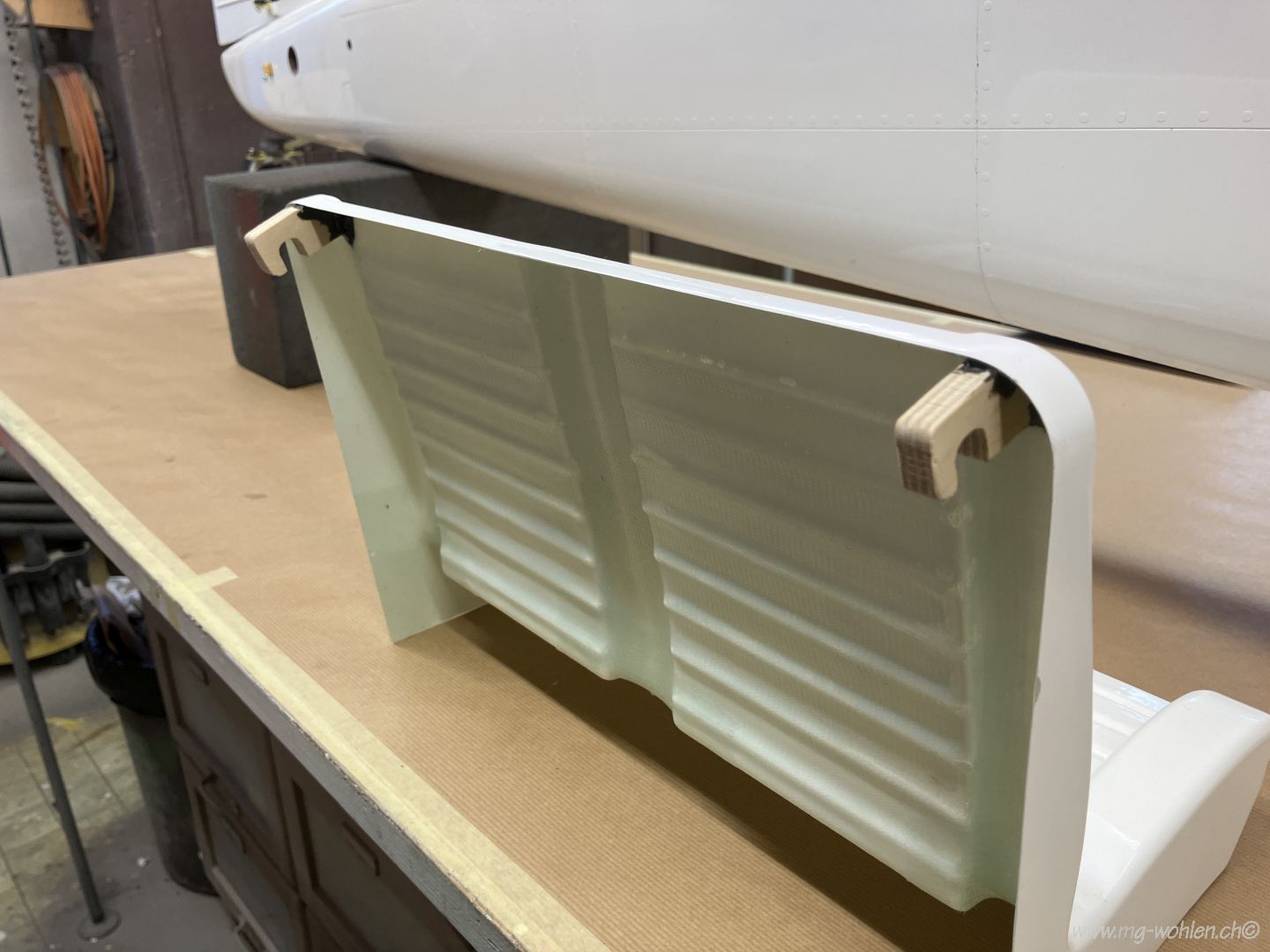

Die einhängehalterung für die Sitzbank
Der Temperatursensor

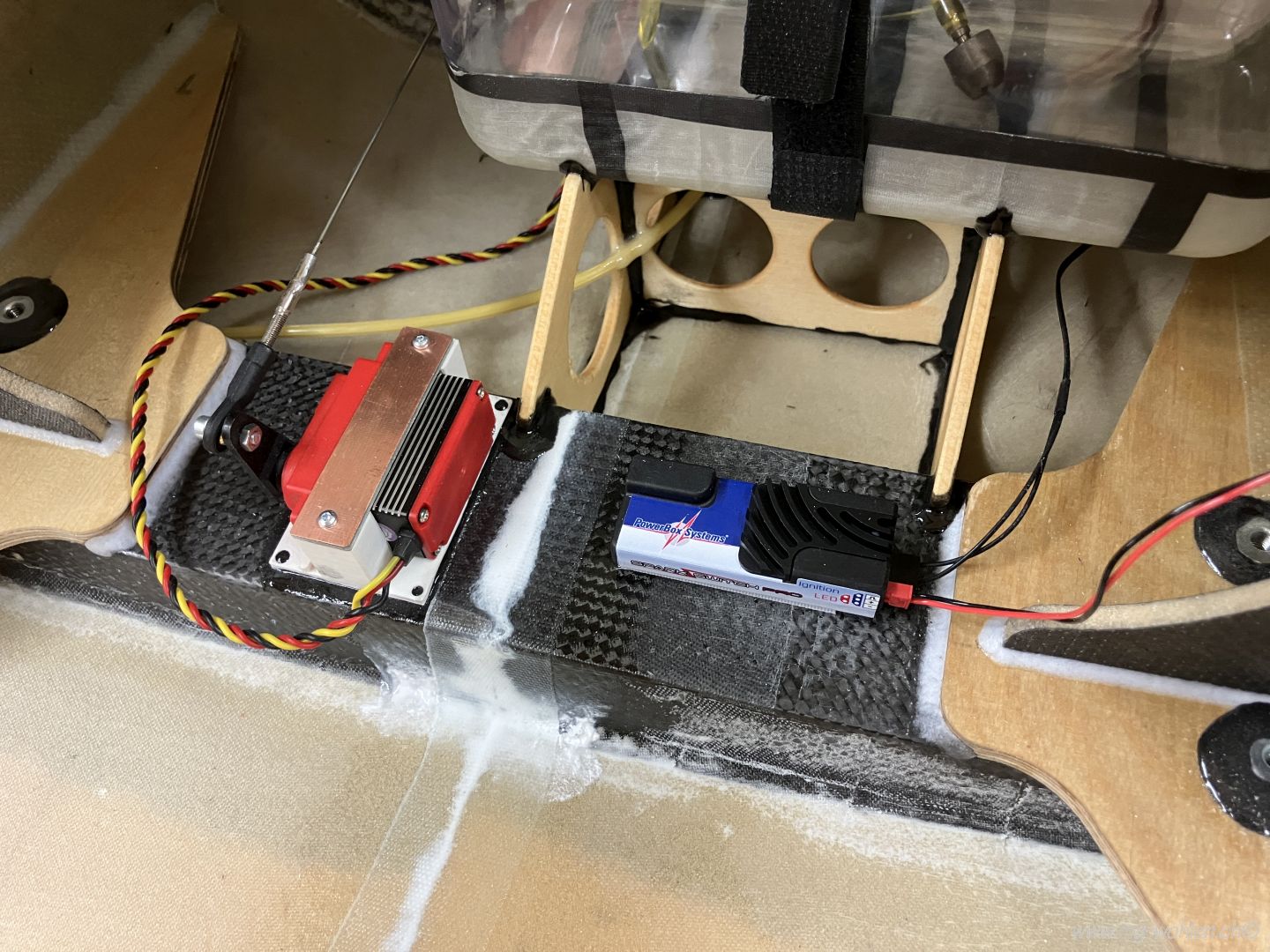

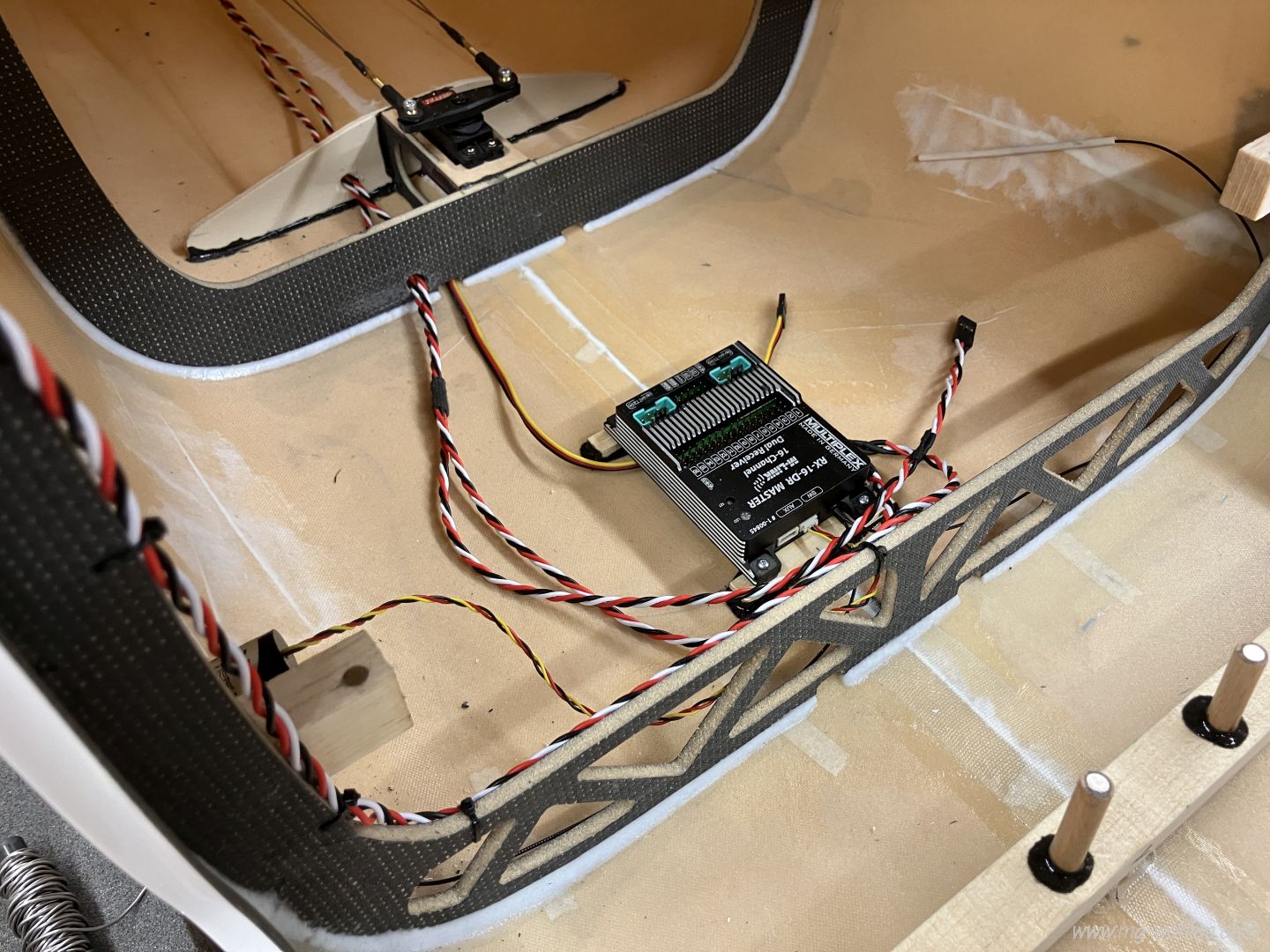

Die Empängerbox kommt unter die Sitzbank

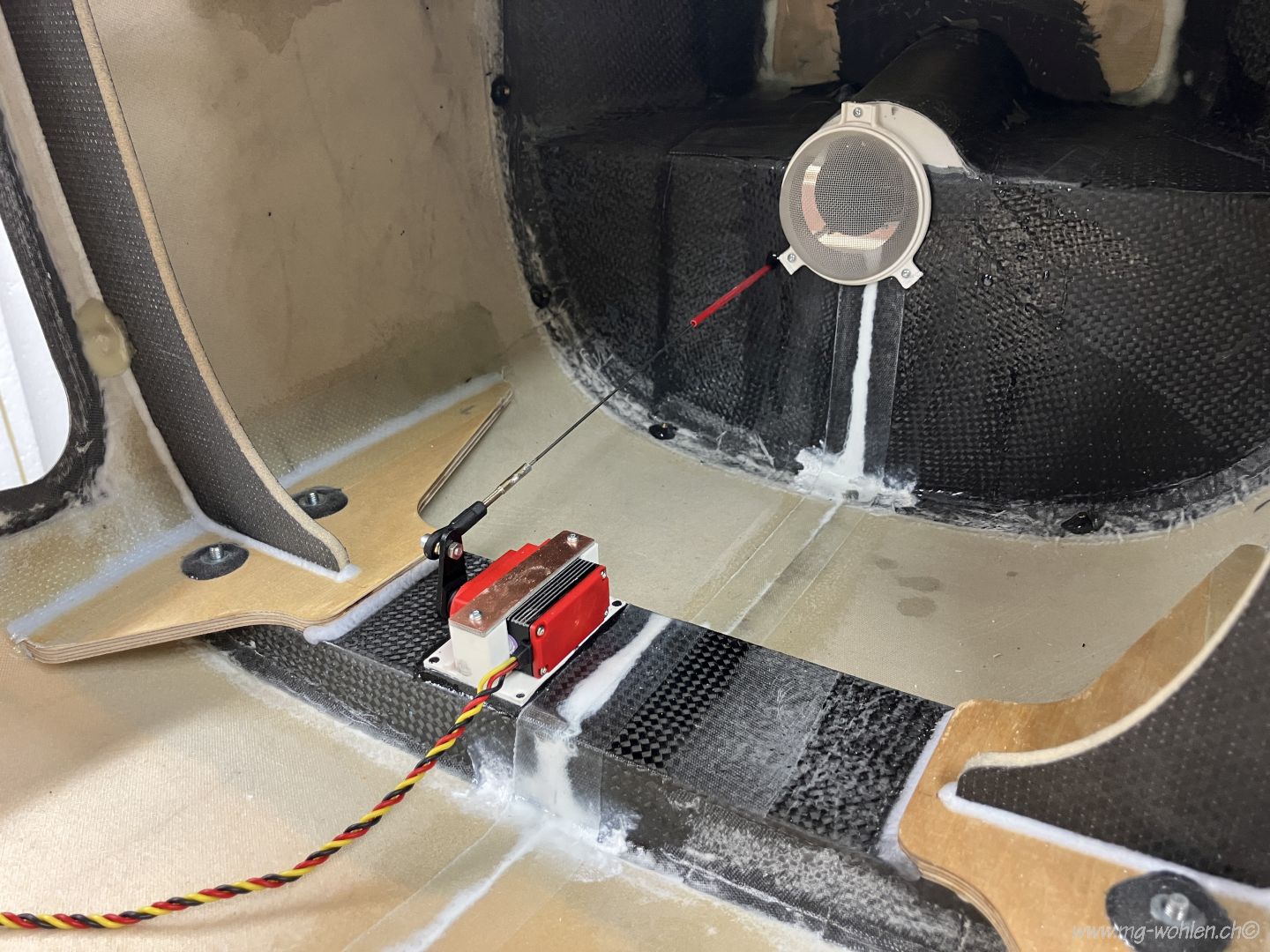

Gasservo und Zündschalter
Hier kommt noch eine Abdeckung drauf
Erster Versuch...

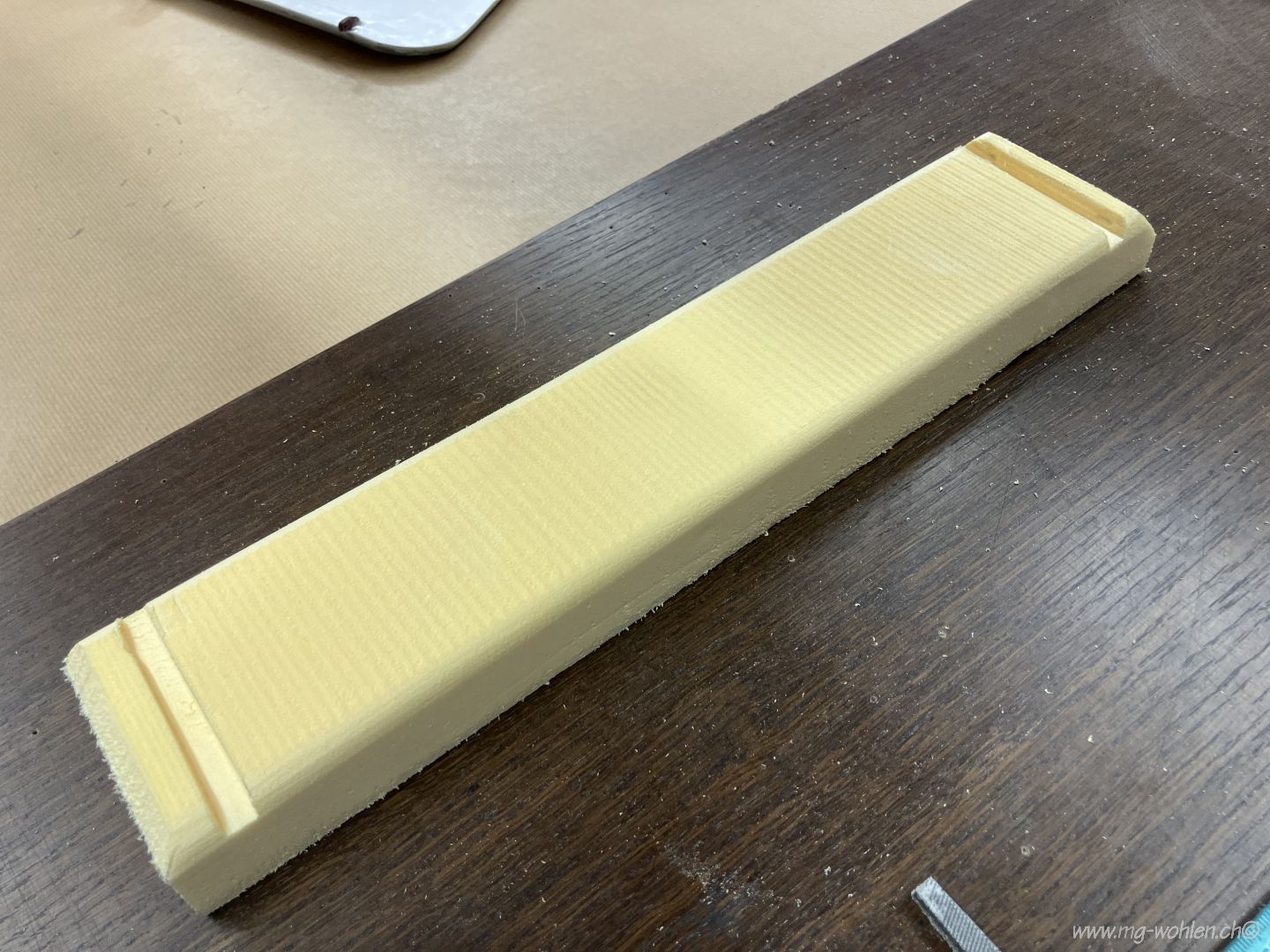

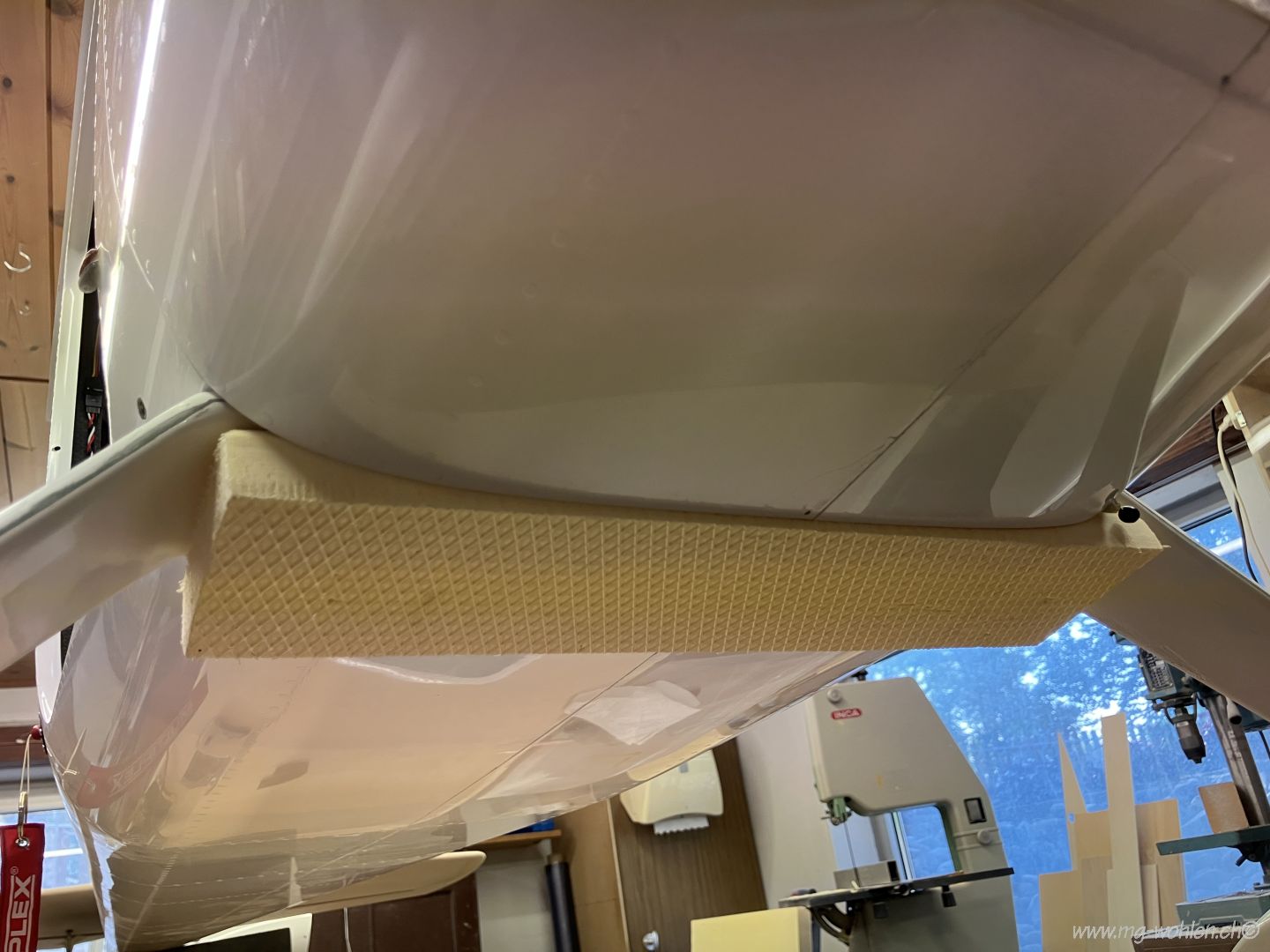

...mit Styrodur hat nicht geklappt
Zweiter Versuch...

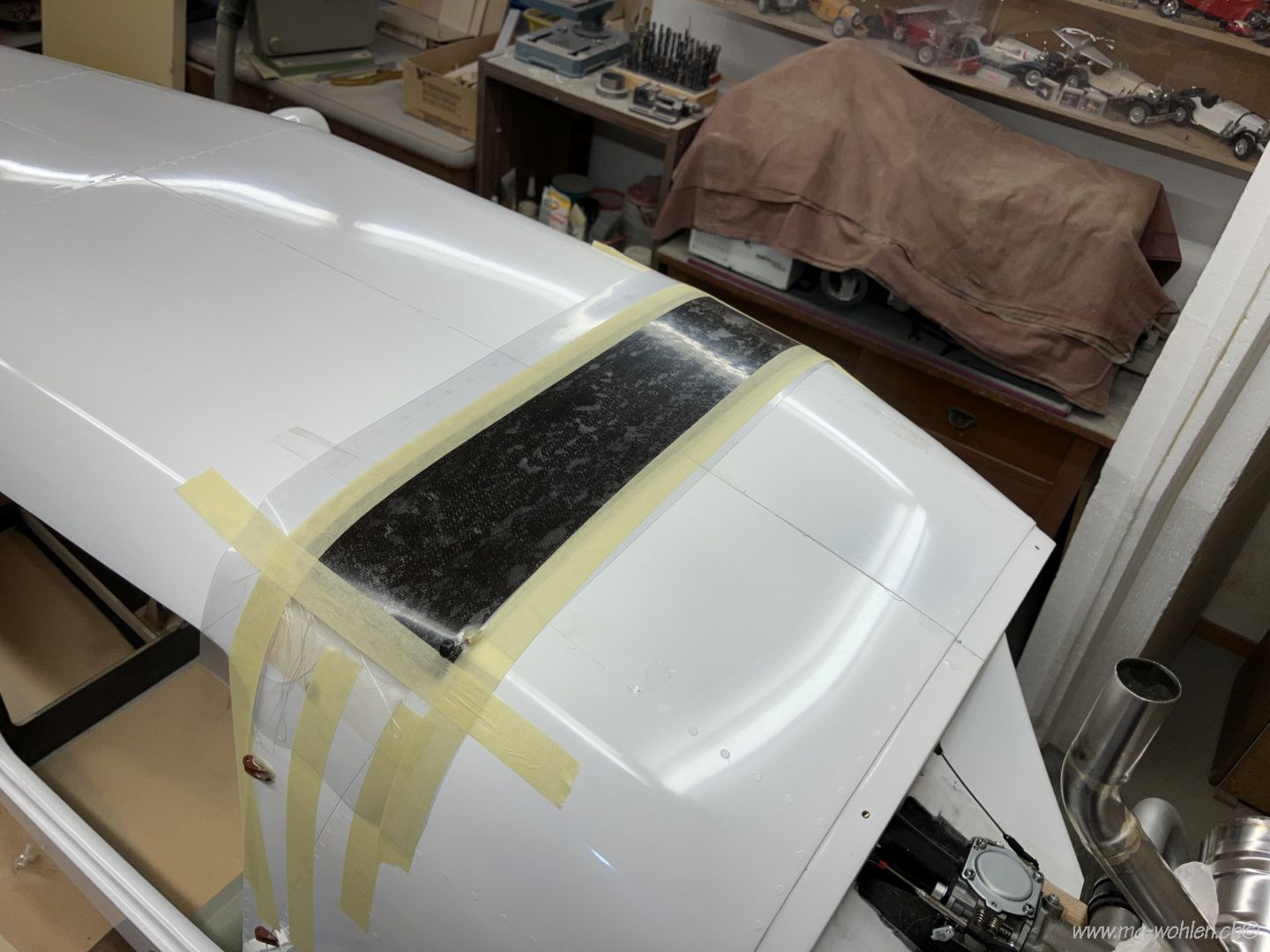

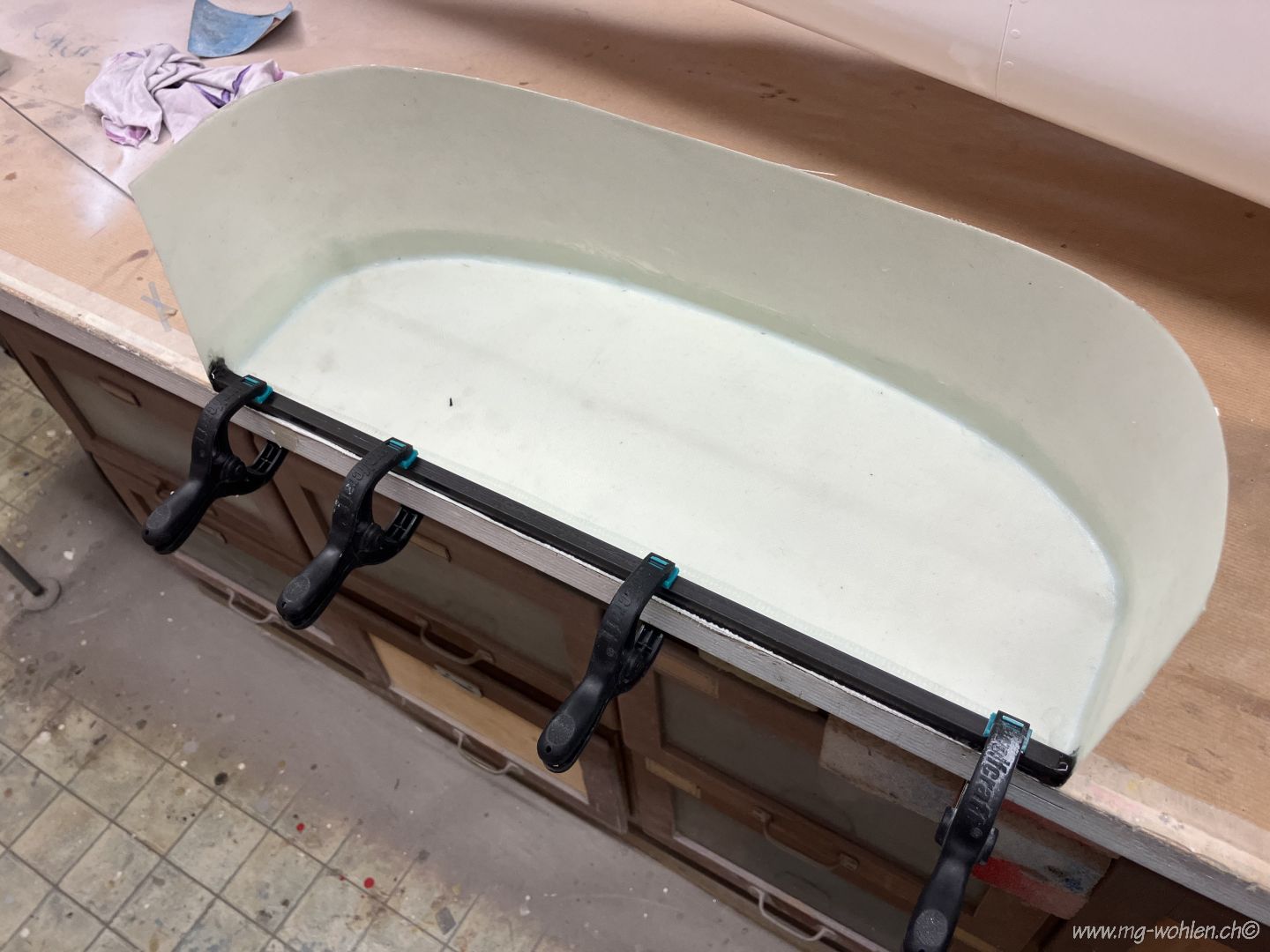

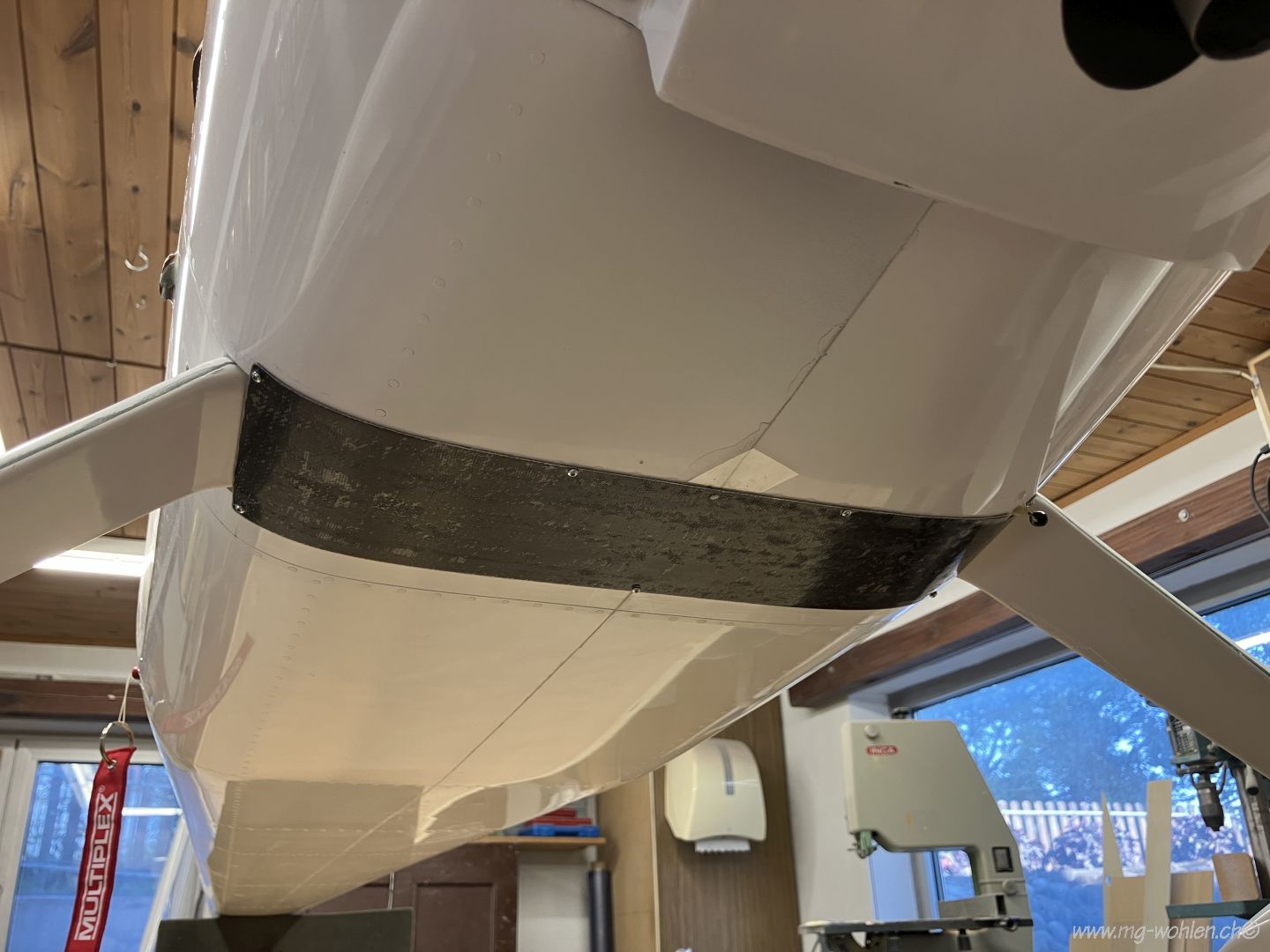

...mit laminieren ist ok

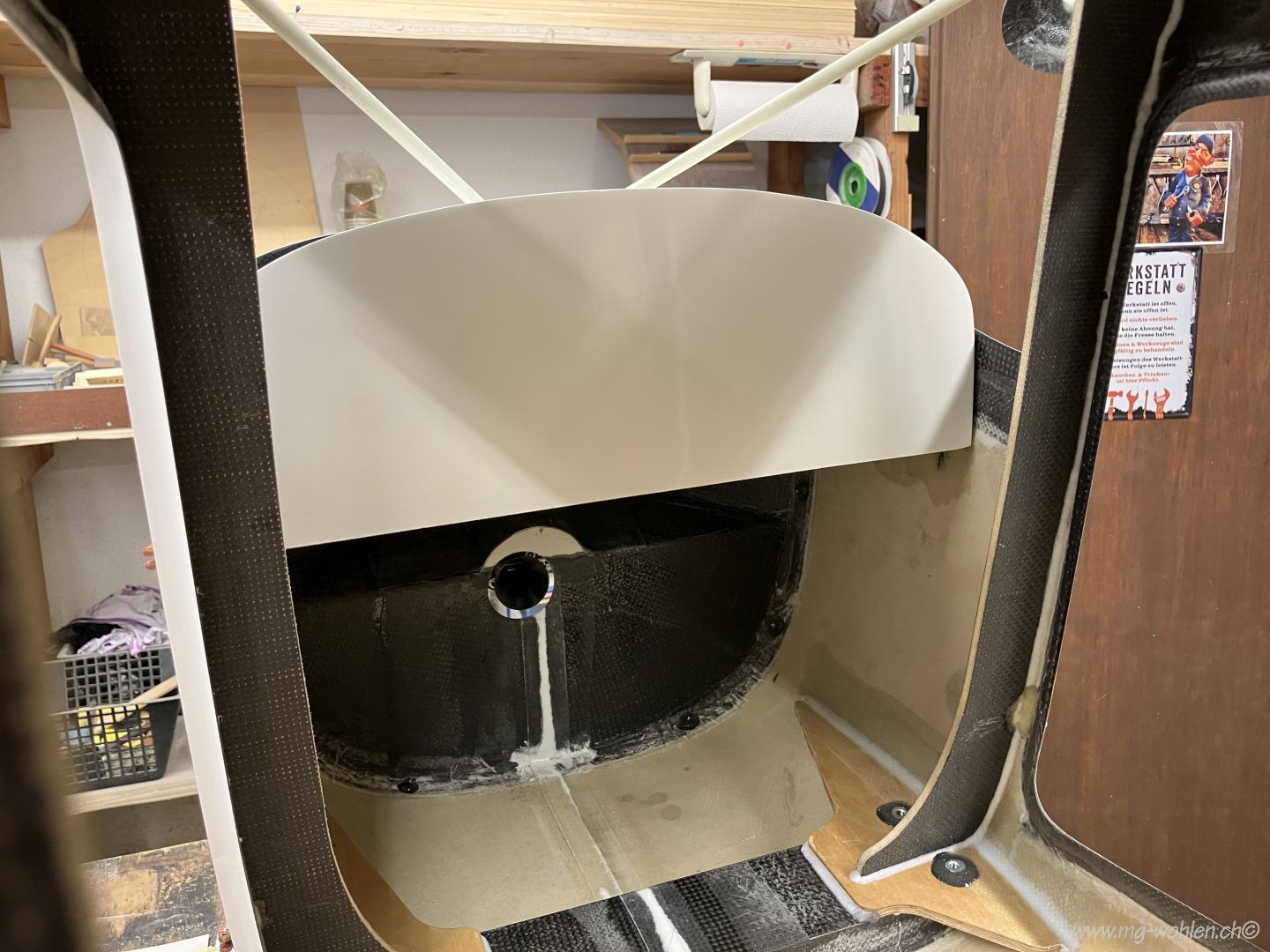

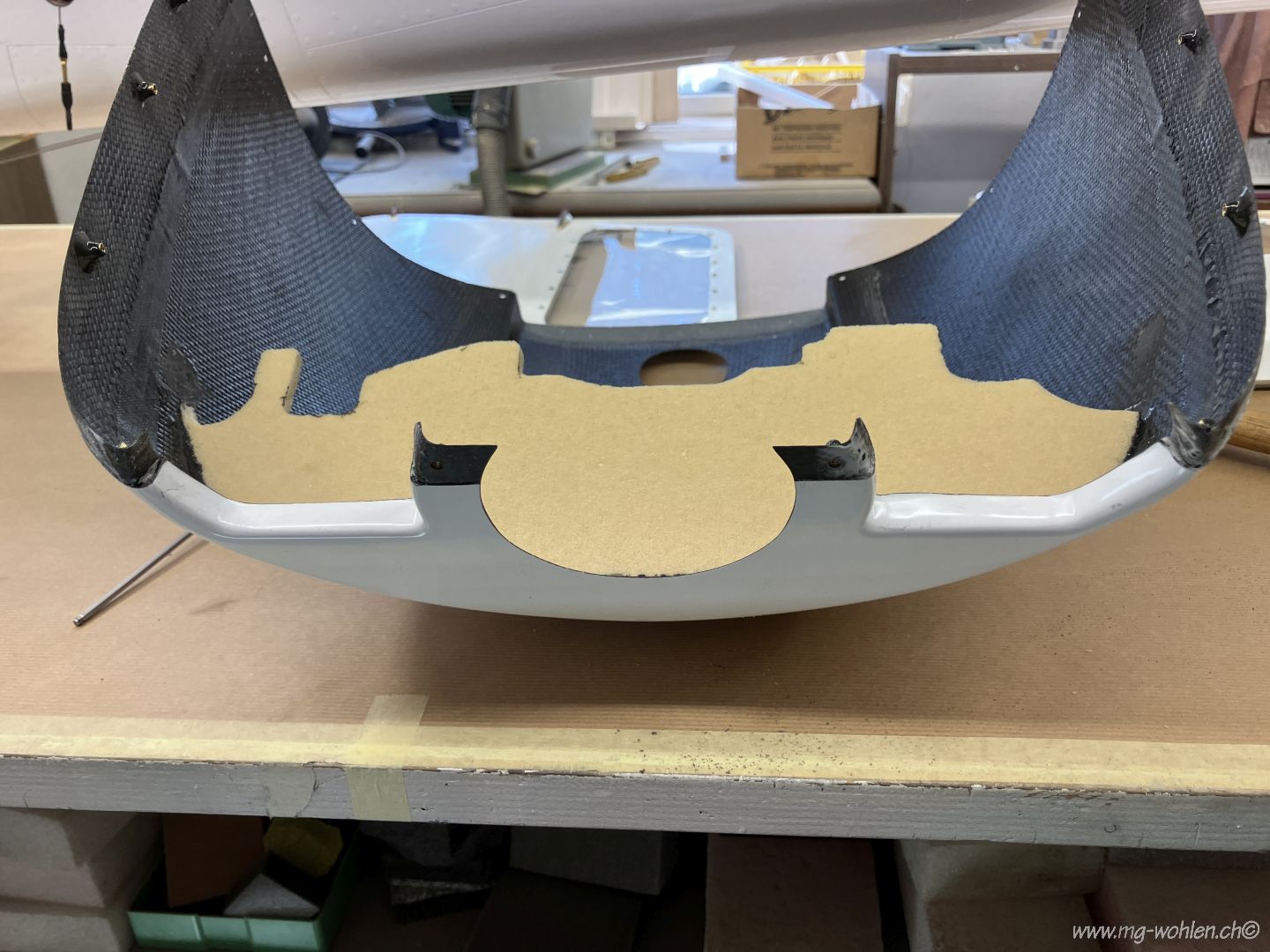

Eine Luftabschottung aus Herex in der Motorhaube

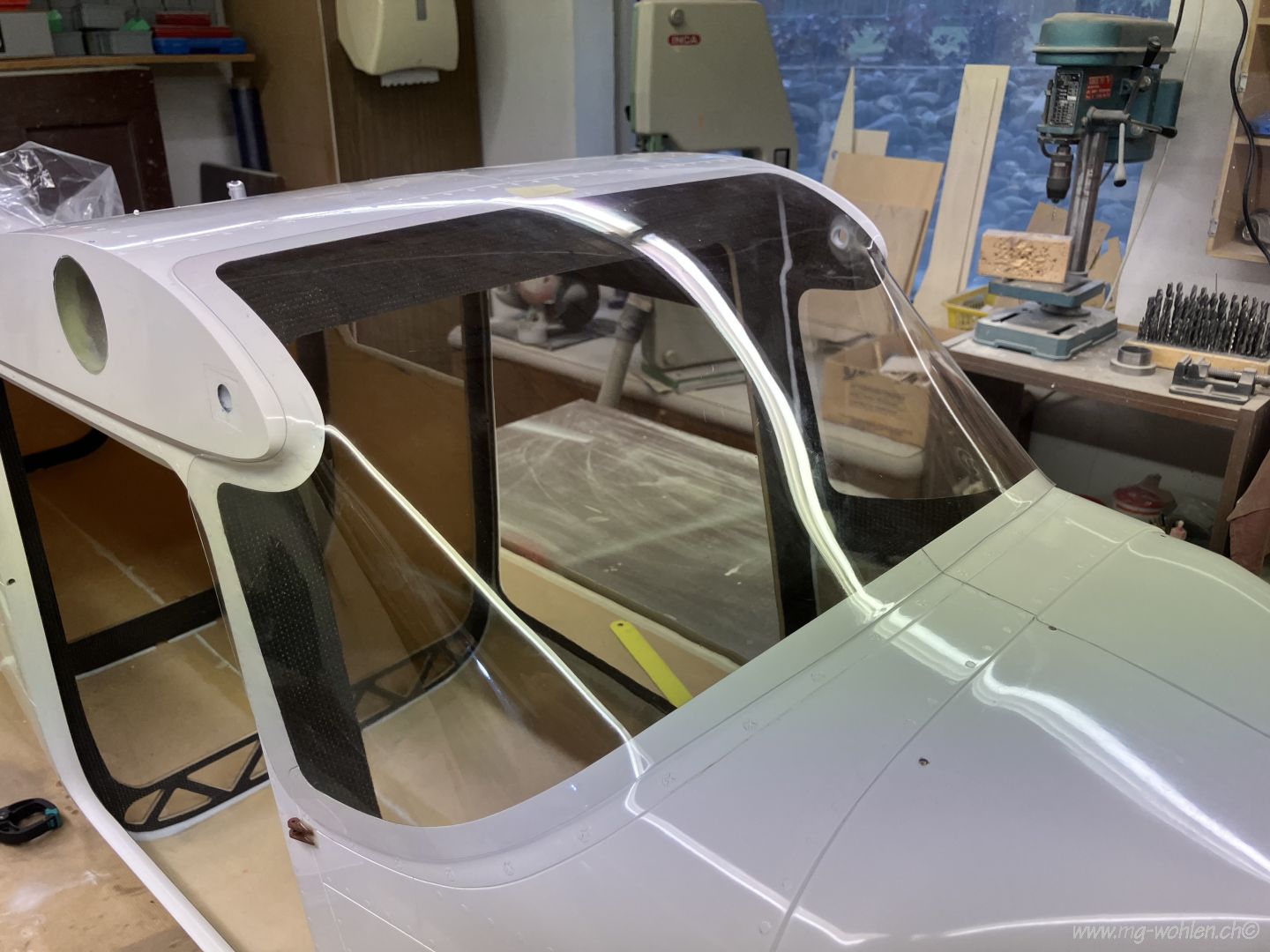

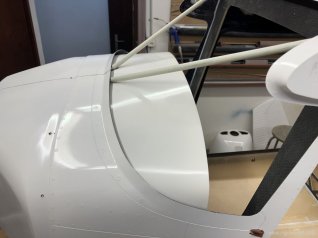

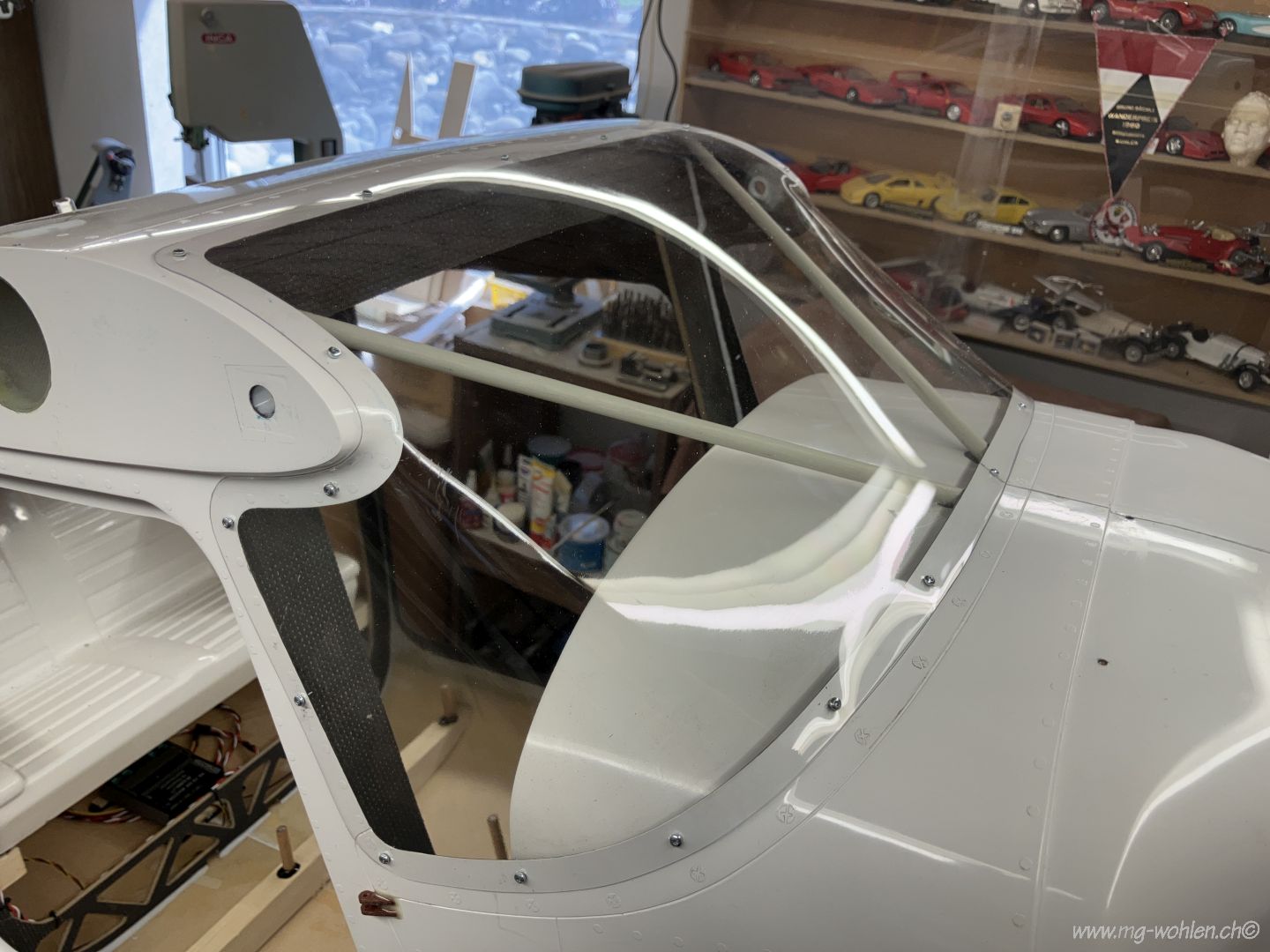

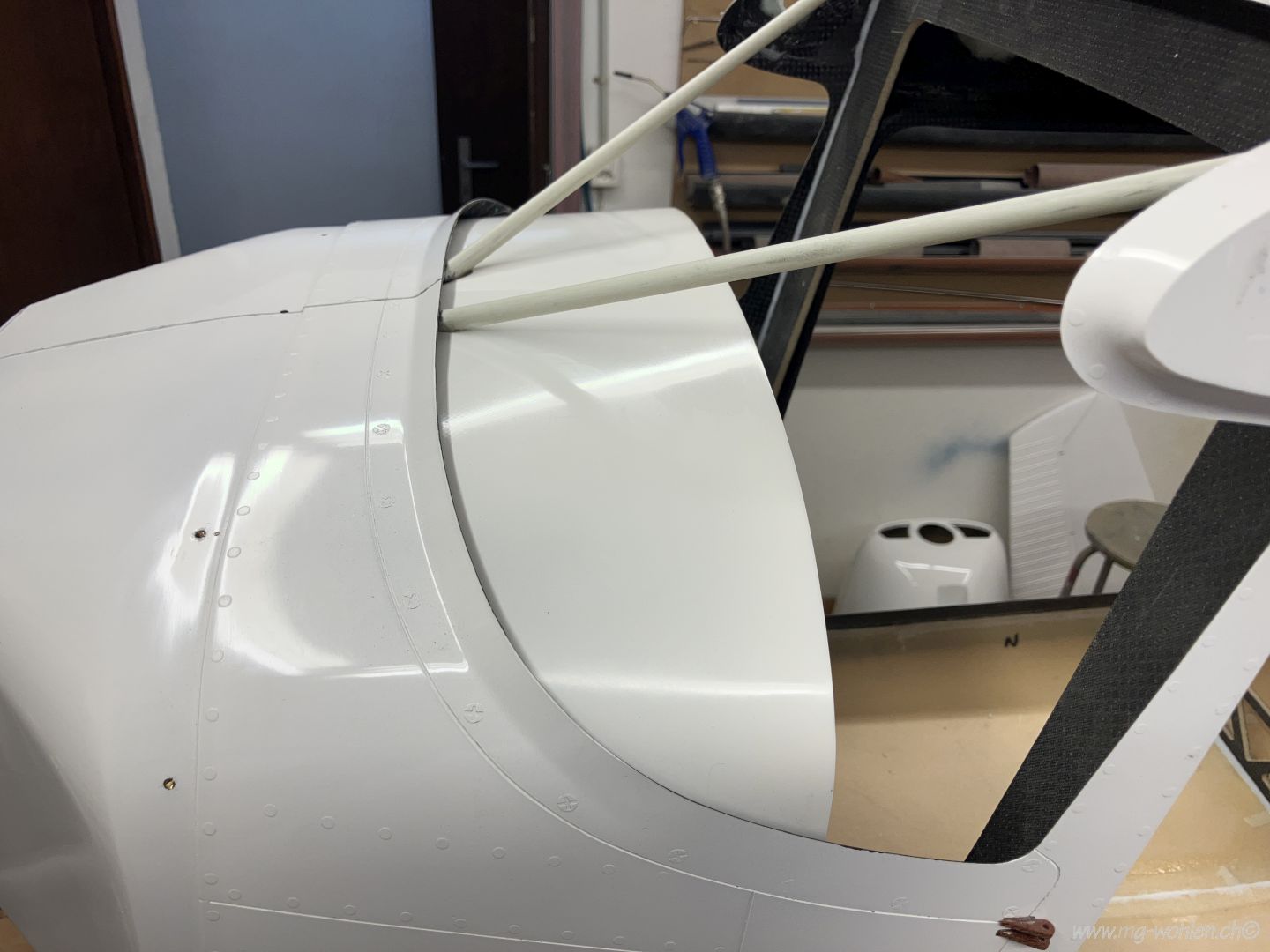

Auch die Frontscheibe ist jetzt fertig verschraubt

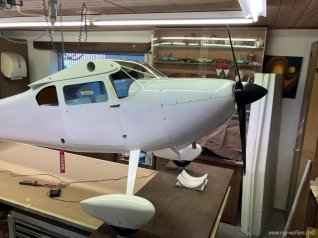

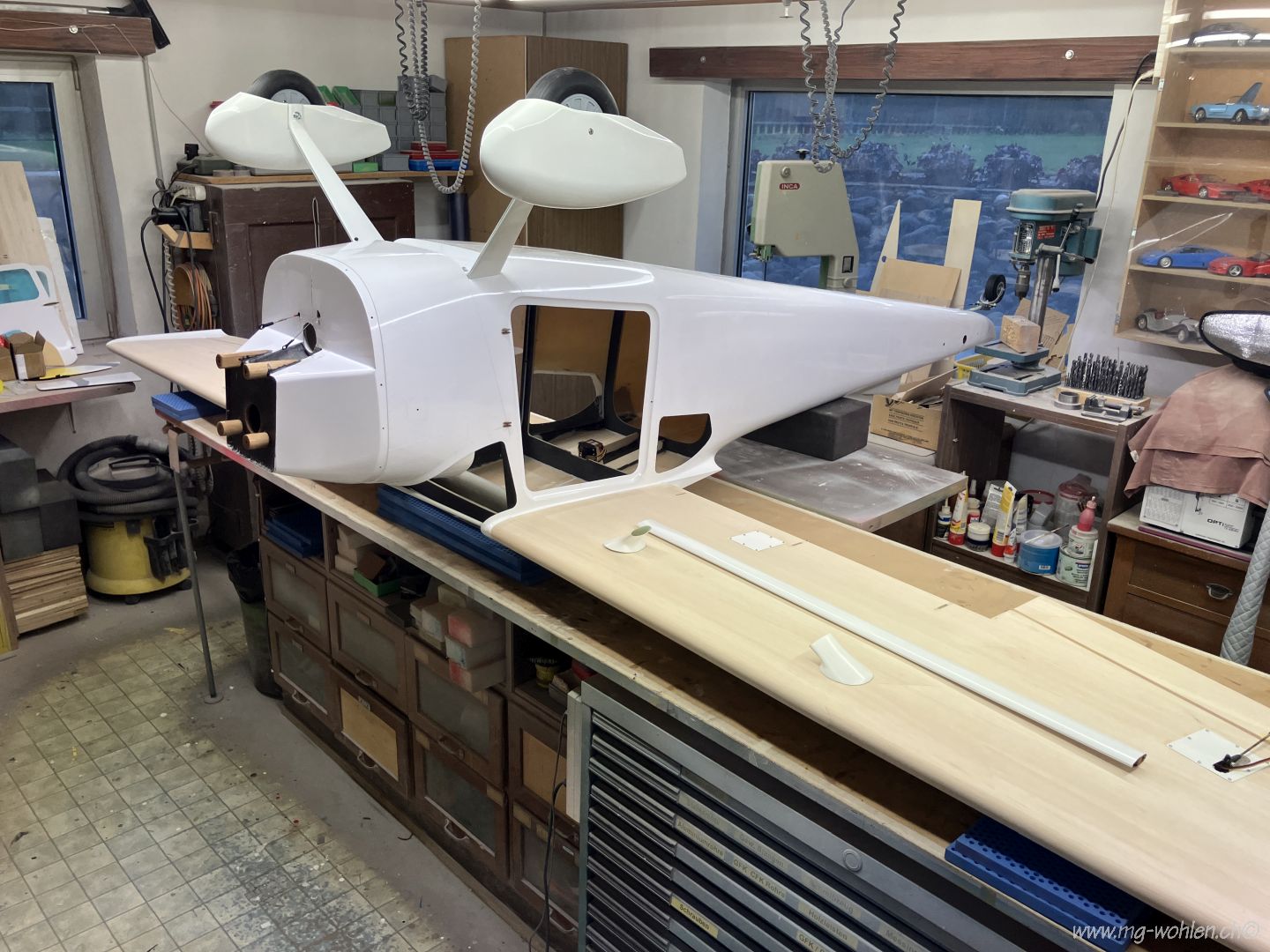

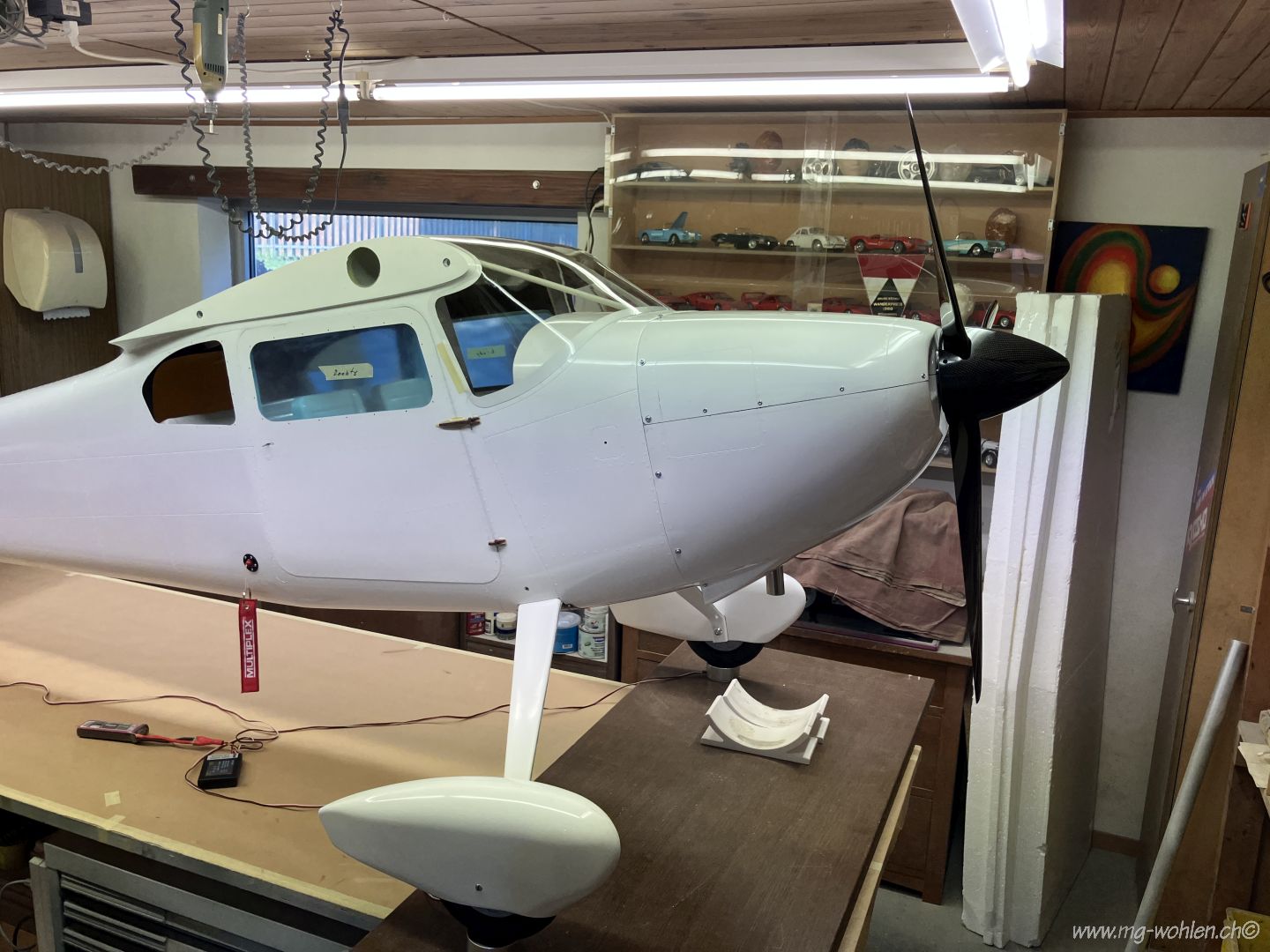

Alles vorhandene mal montieren

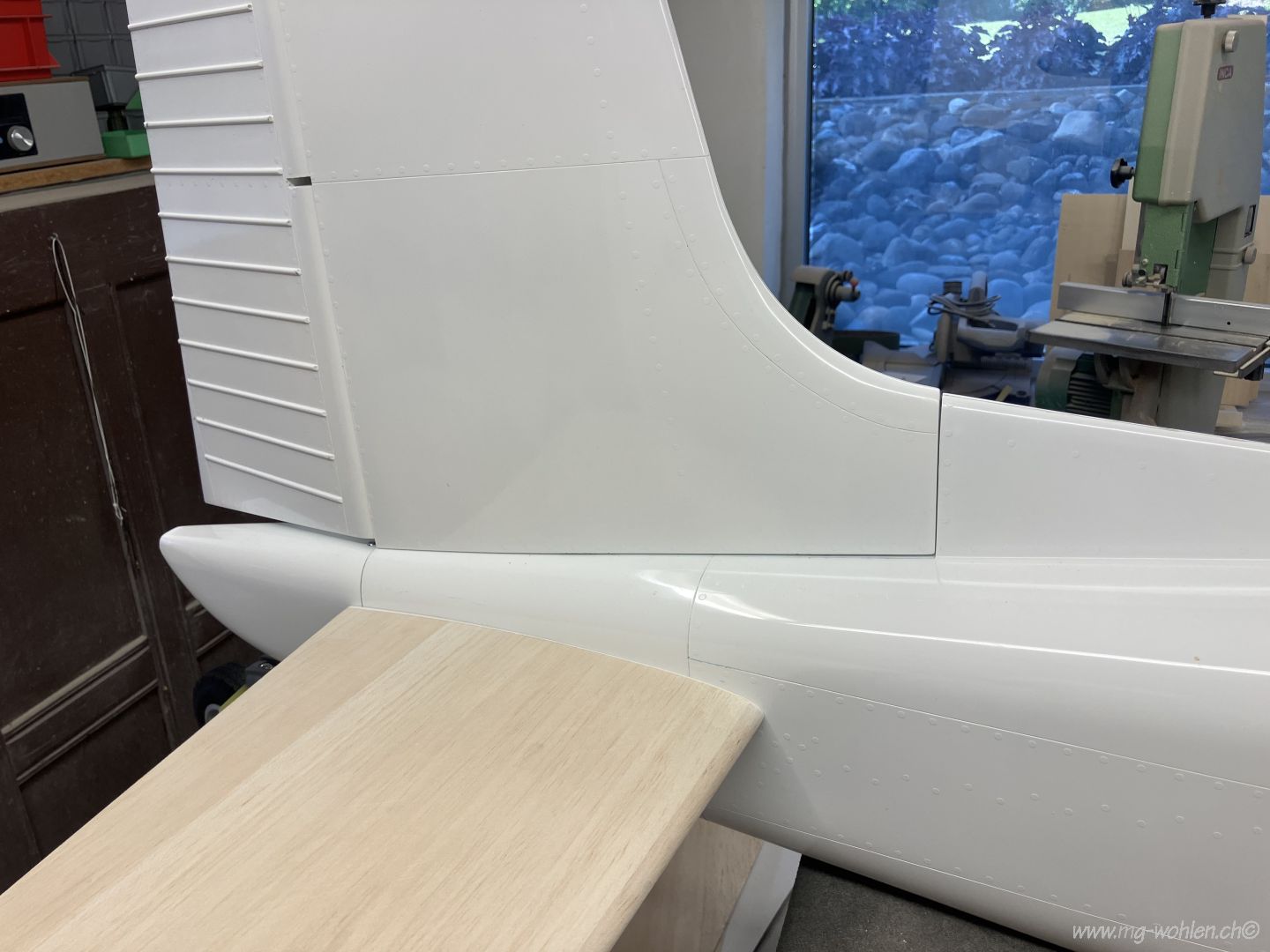

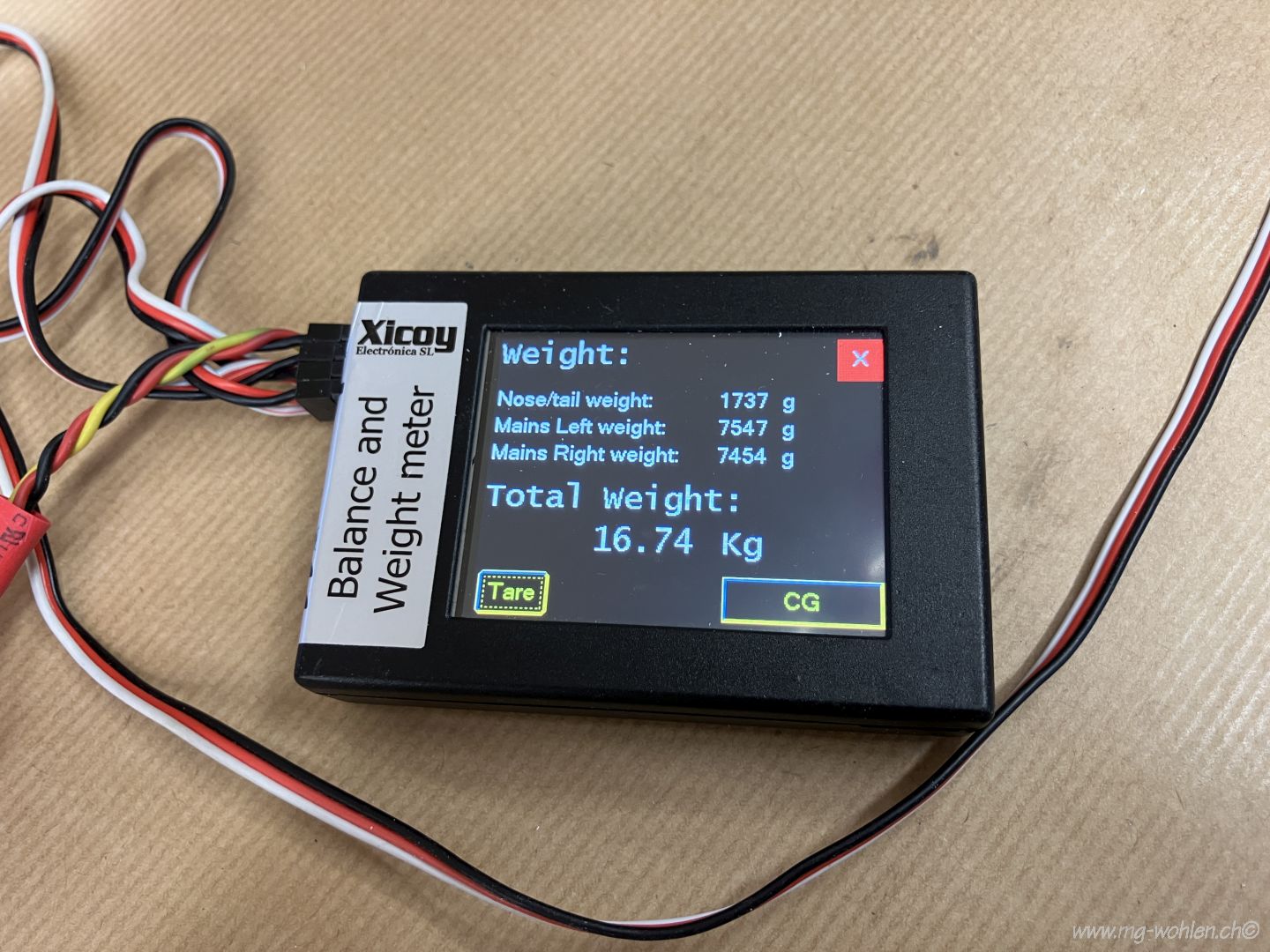

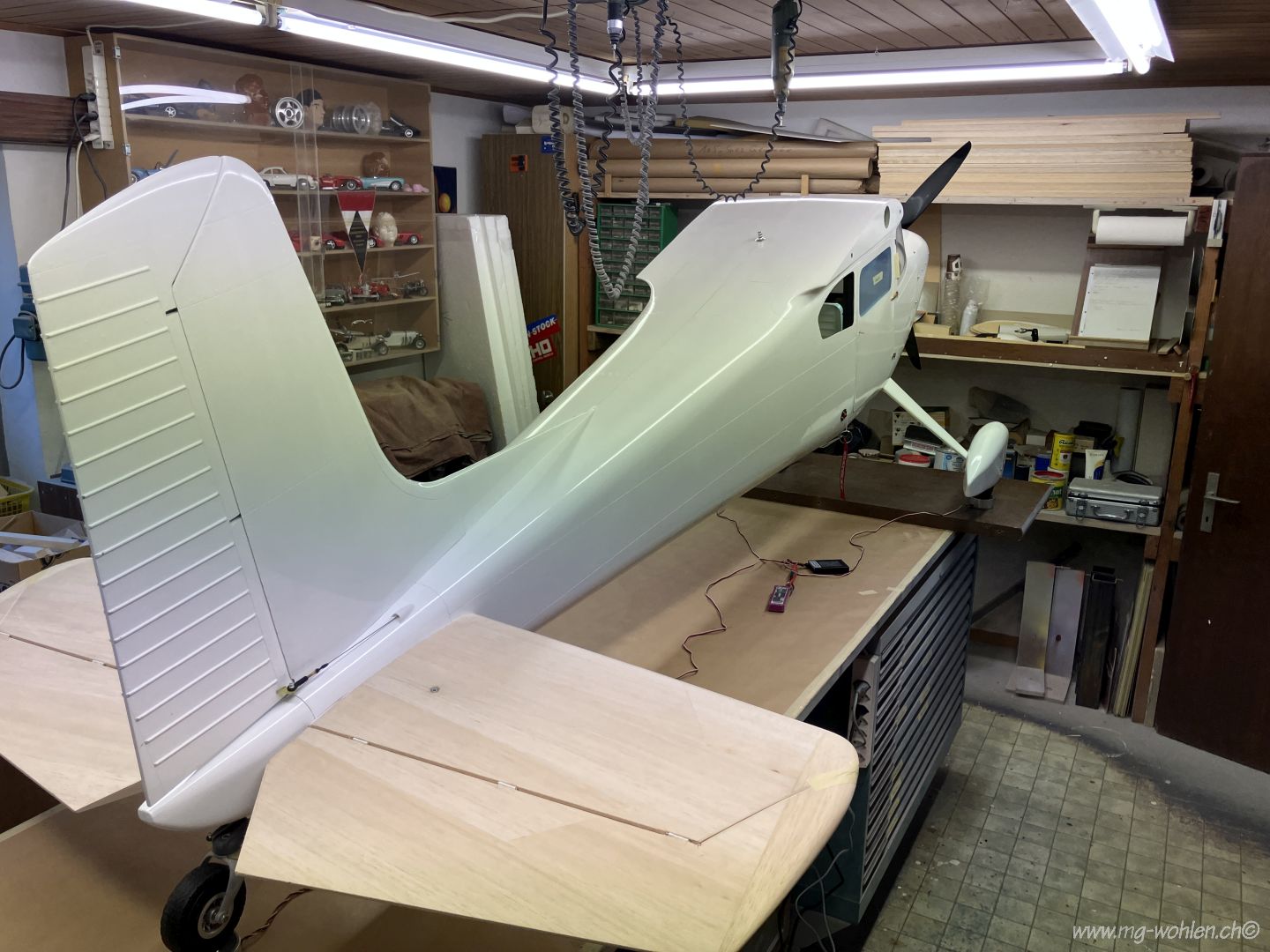

Für eine Gewichtsbilanz wird auch das Höhenruder montiert
Soweit mal ein guter Wert

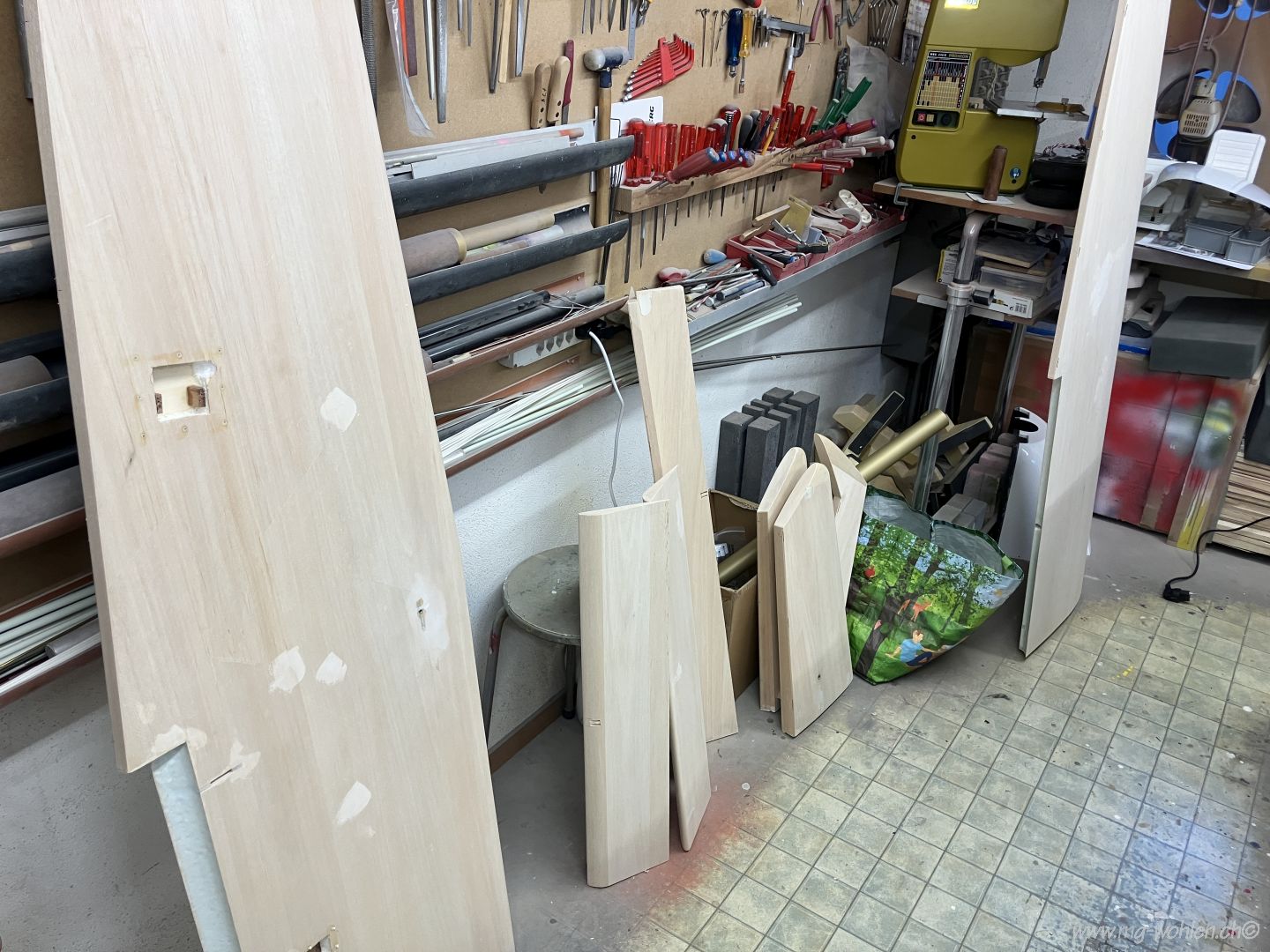

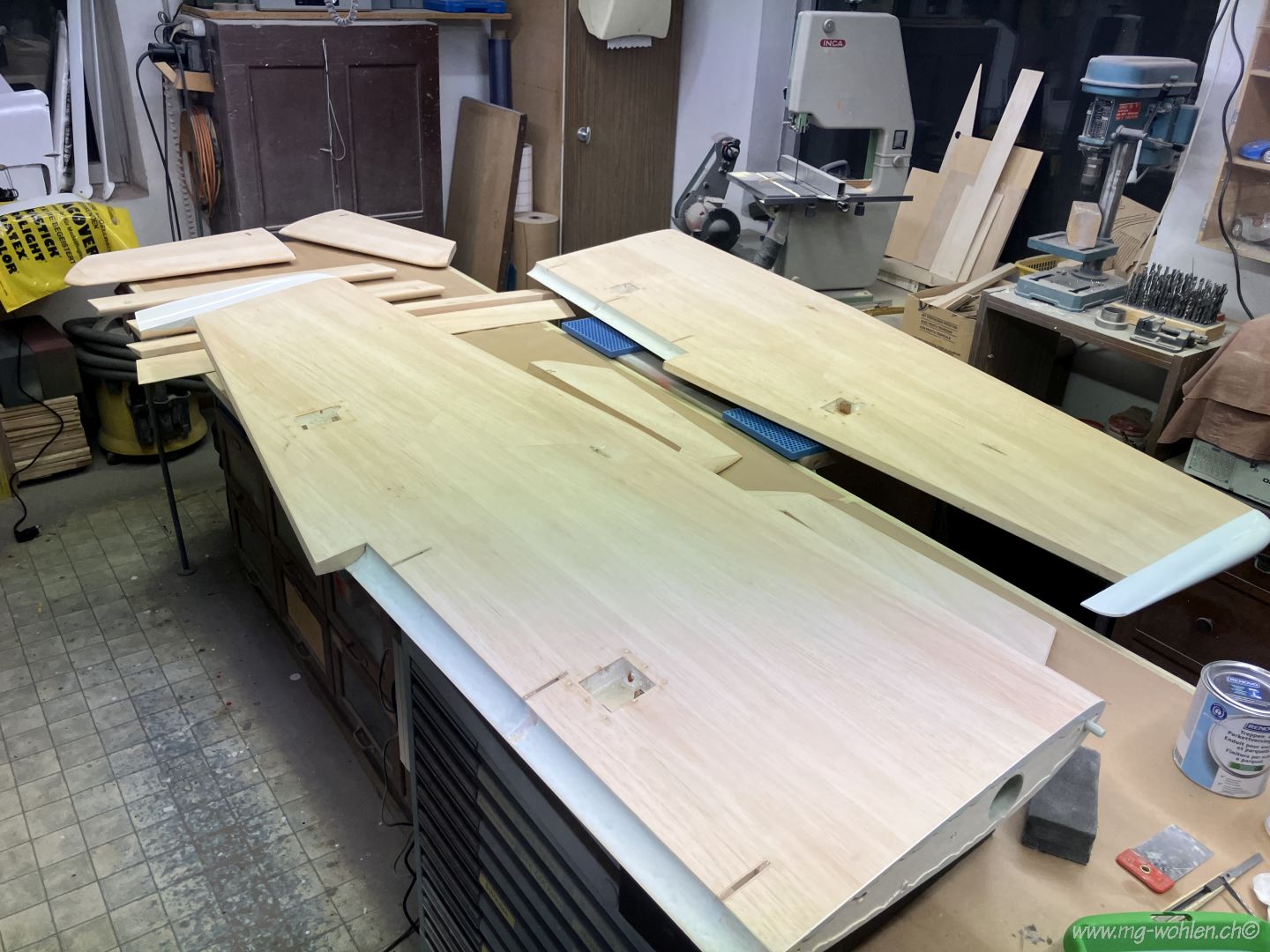

Alle Holzteile werden jetzt kontrolliert und gespachtelt
Alle Holzteile werden zwei mal mit Treppenlack und zwischenschliff behandelt

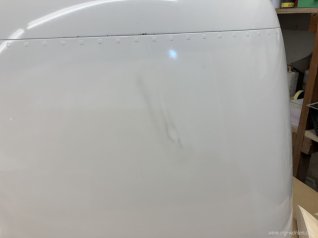

Eine Delle in der Motorhaube muss noch behandelt werden
Bereit für die Bespannung mit Oracover in weiss
Die Scharniere sind im Ruder verklebt

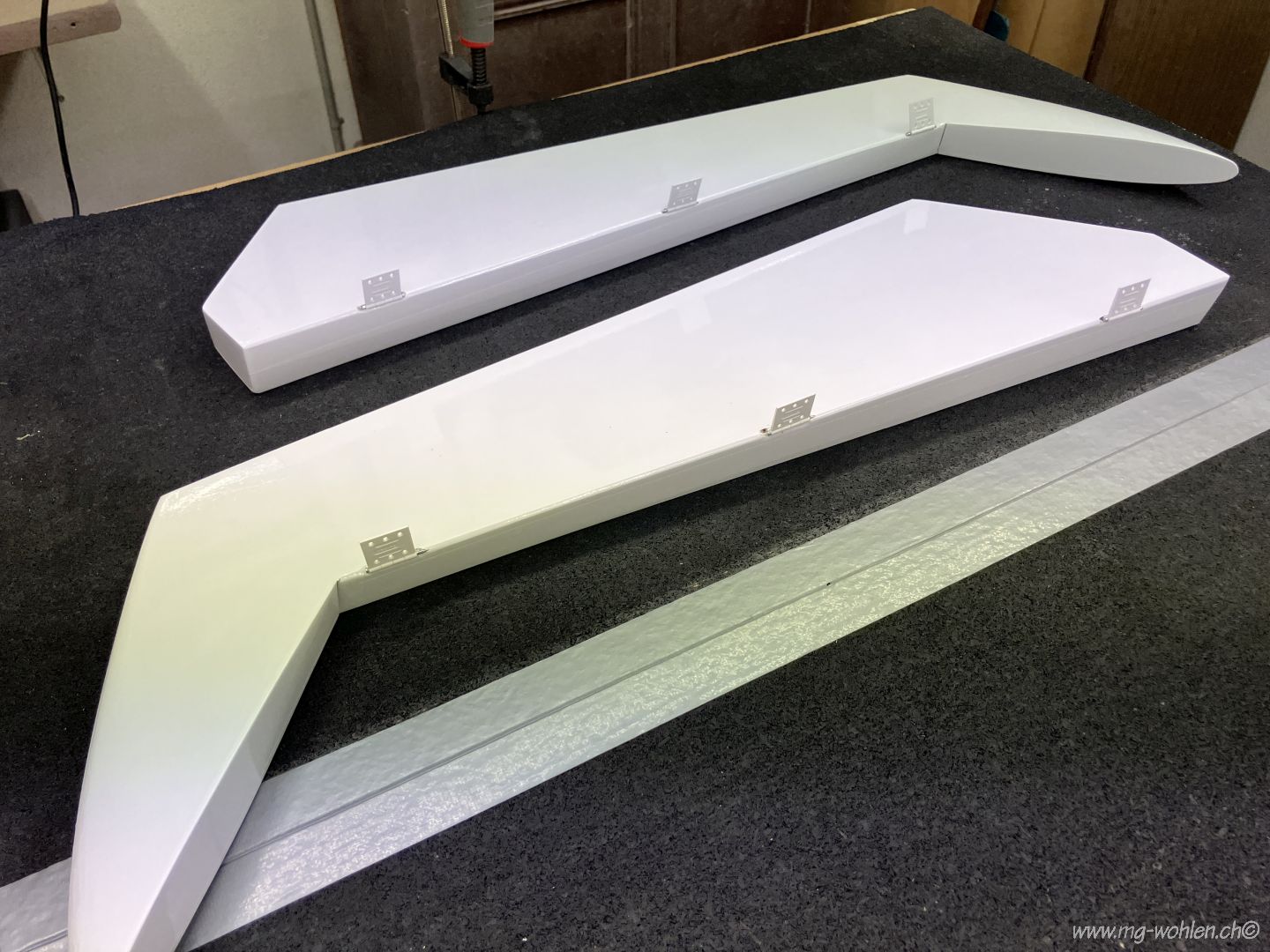

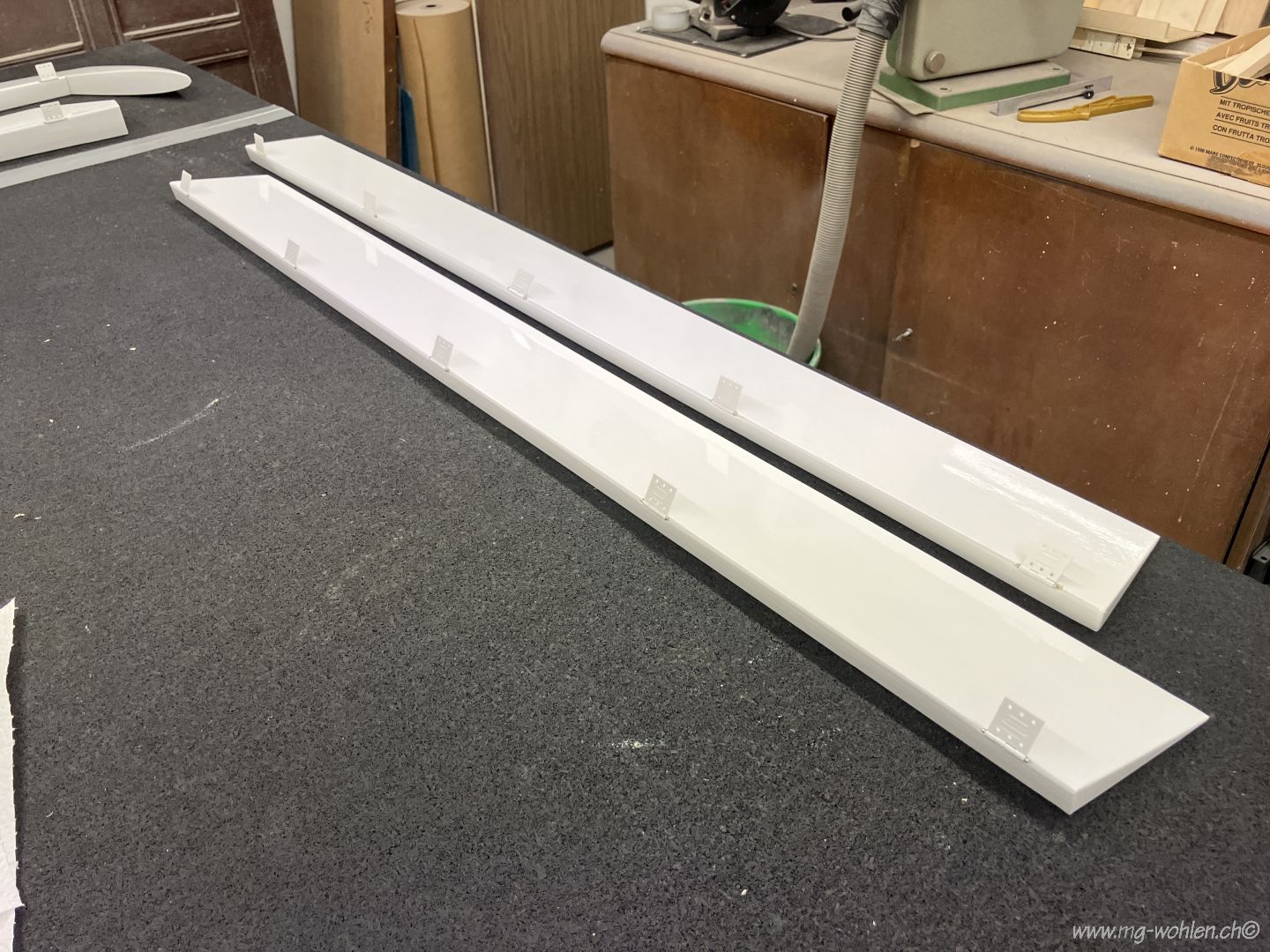

Die Querruder vor der Montage

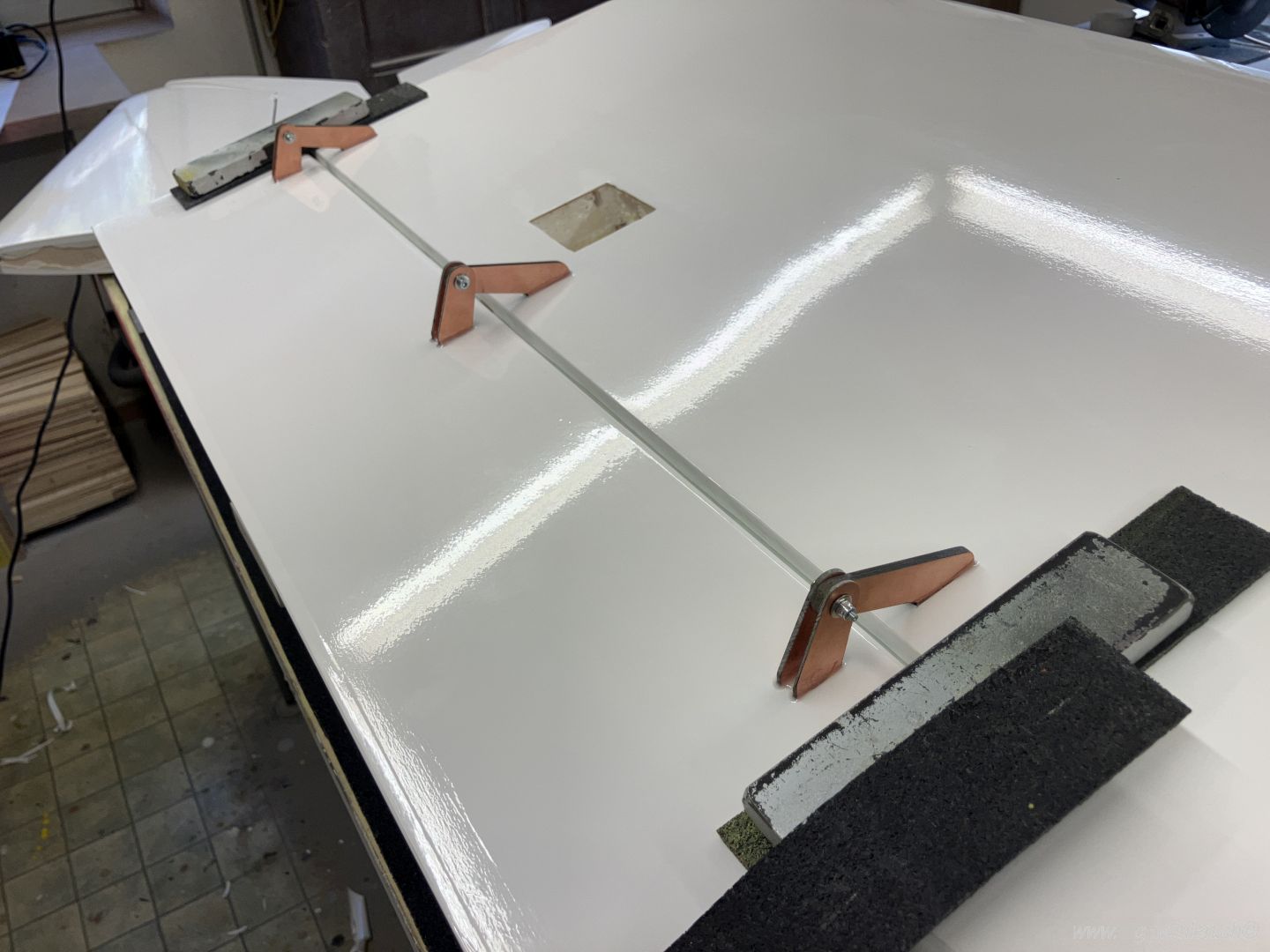

Die Klappenscharniere sind ausgerichtet und verklebt

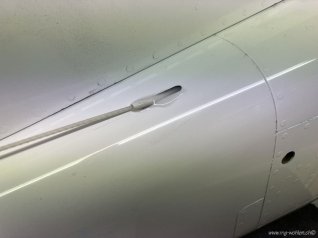

Höhenleitwerk fertig und angelenkt

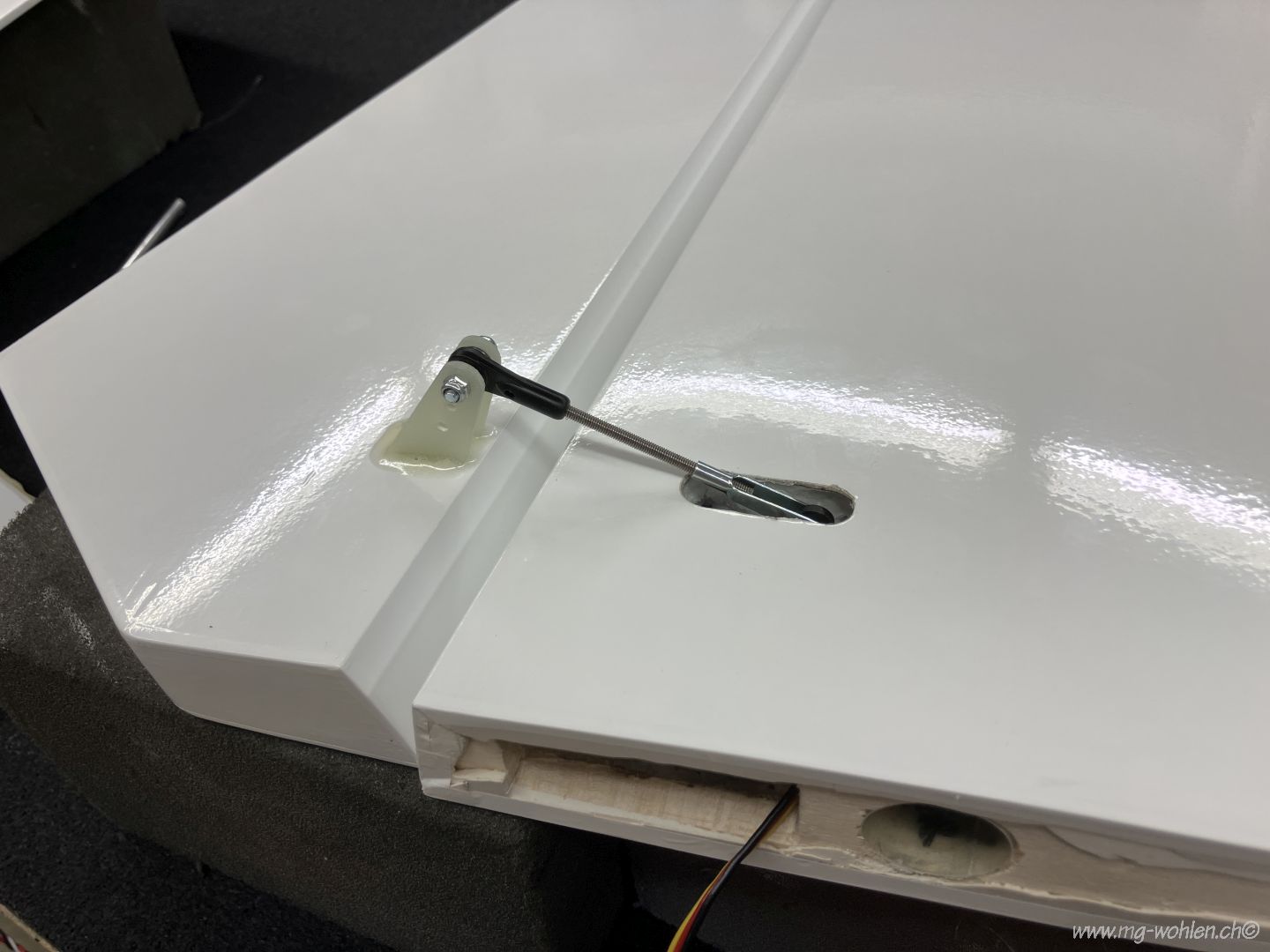

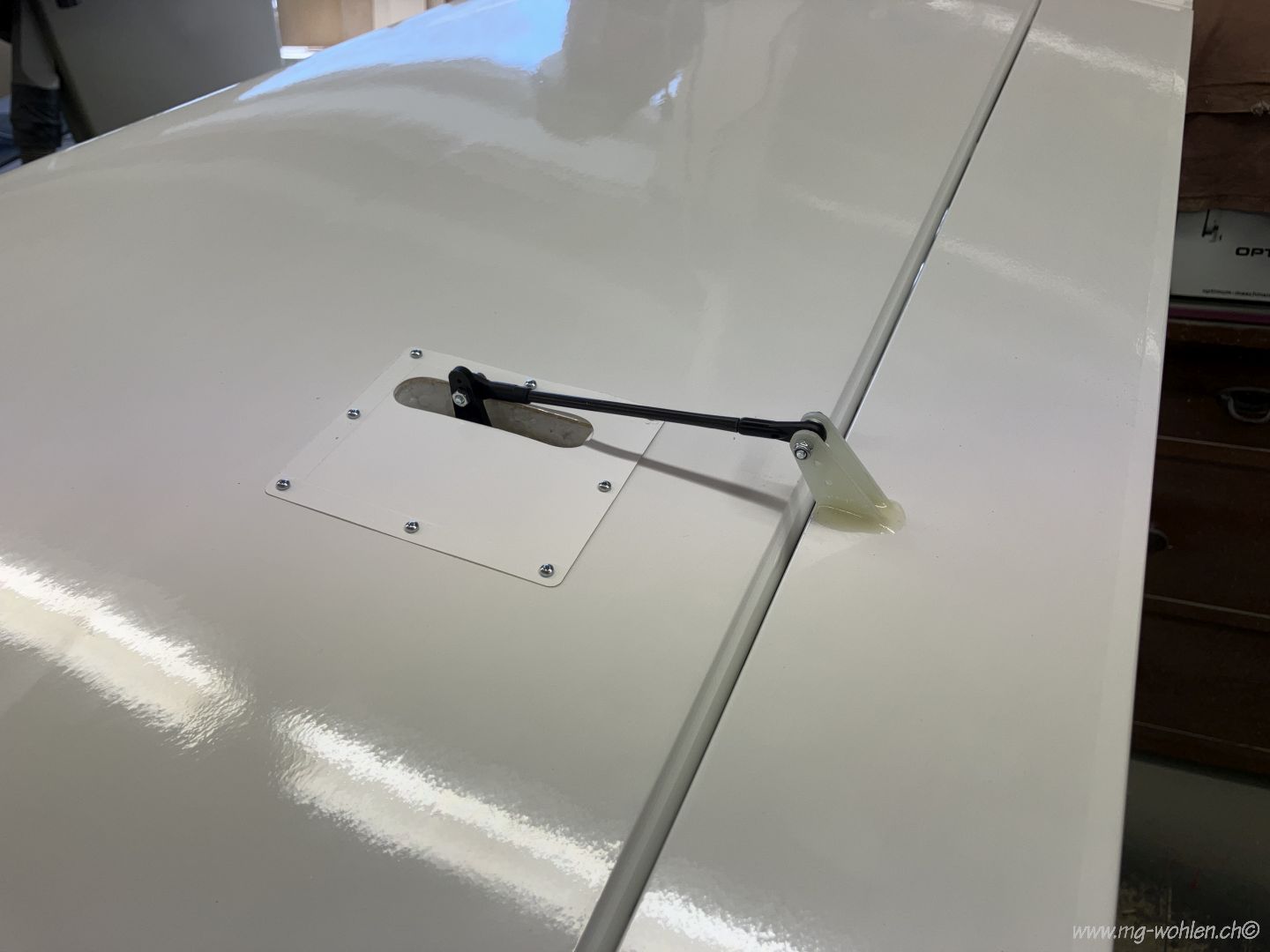

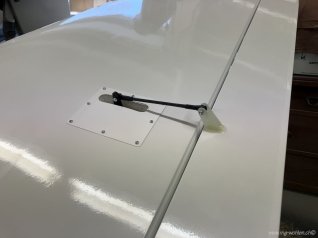

Querruder fertig montiert und angelenkt

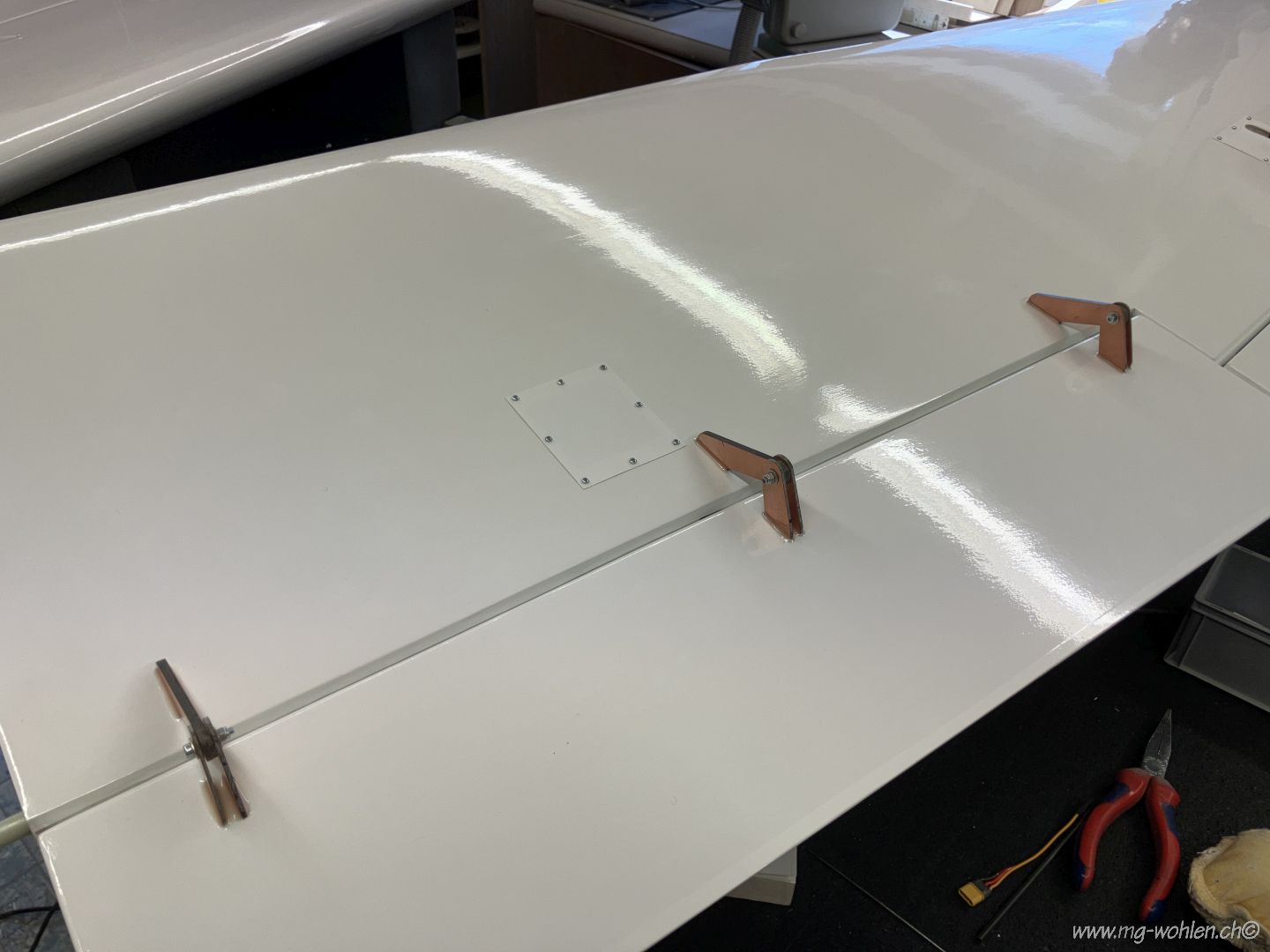

Landeklappen fertig und angelenkt

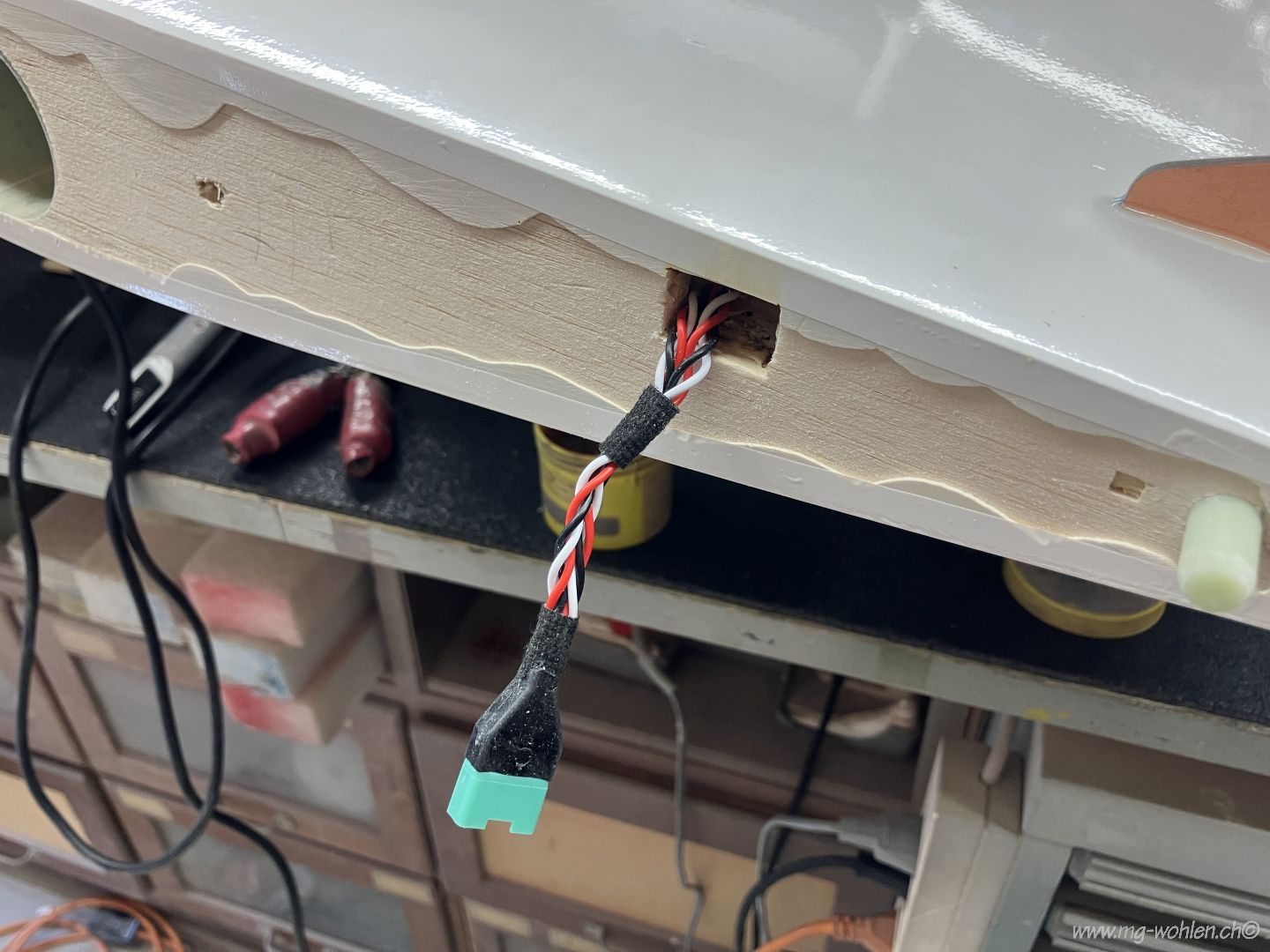

Die Kabelverbindung zum Flügel wird lose gesteckt

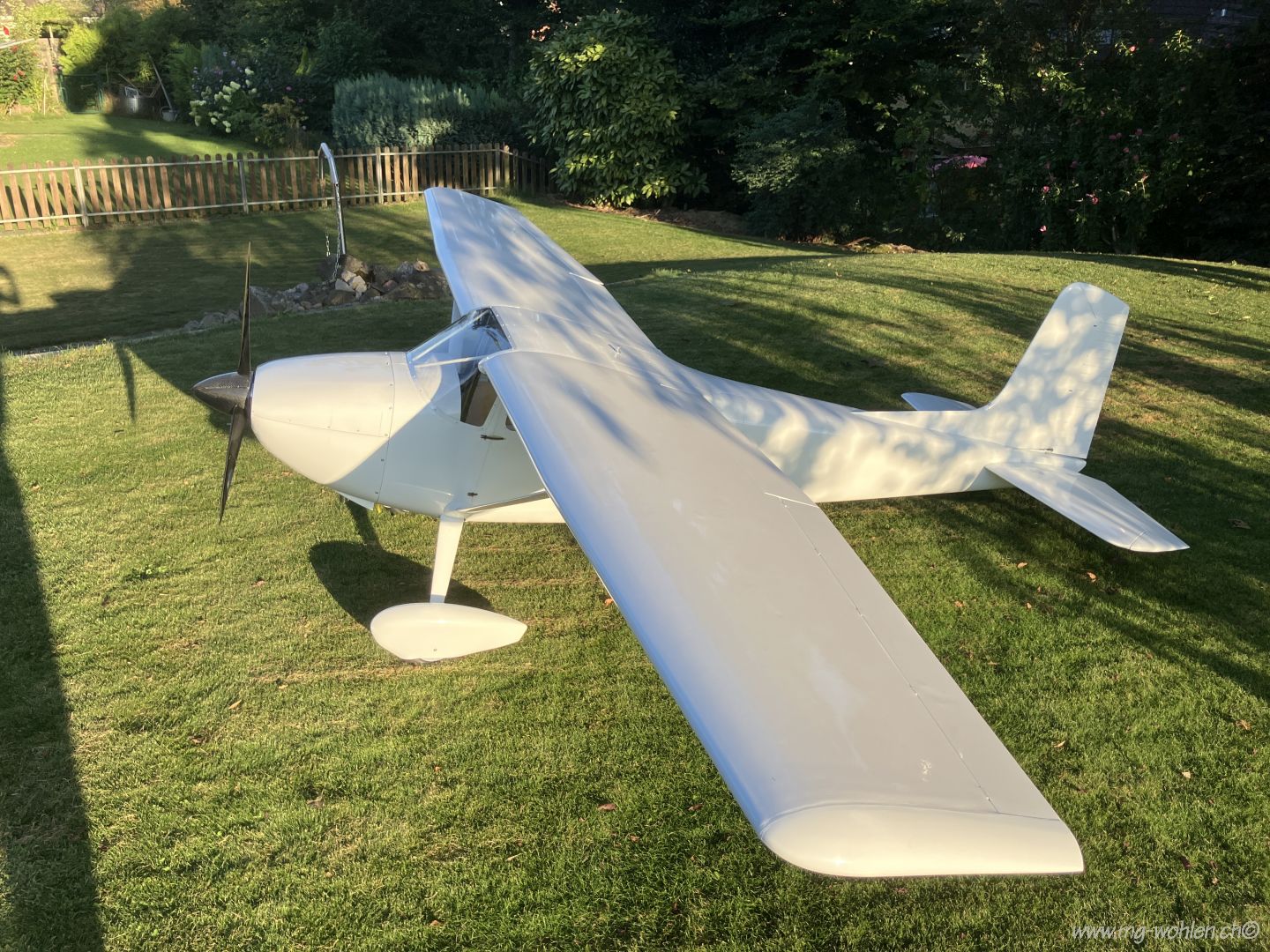

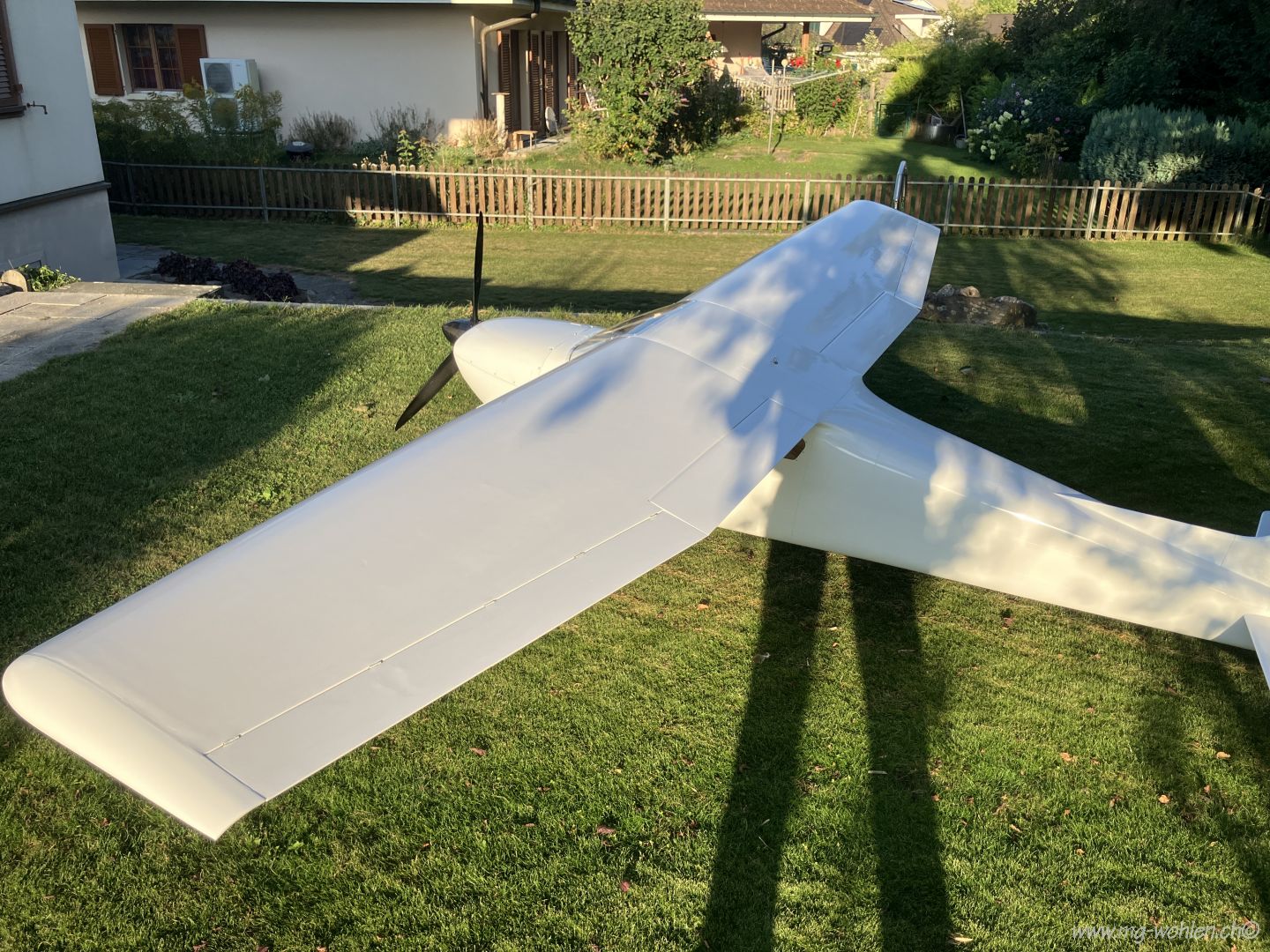

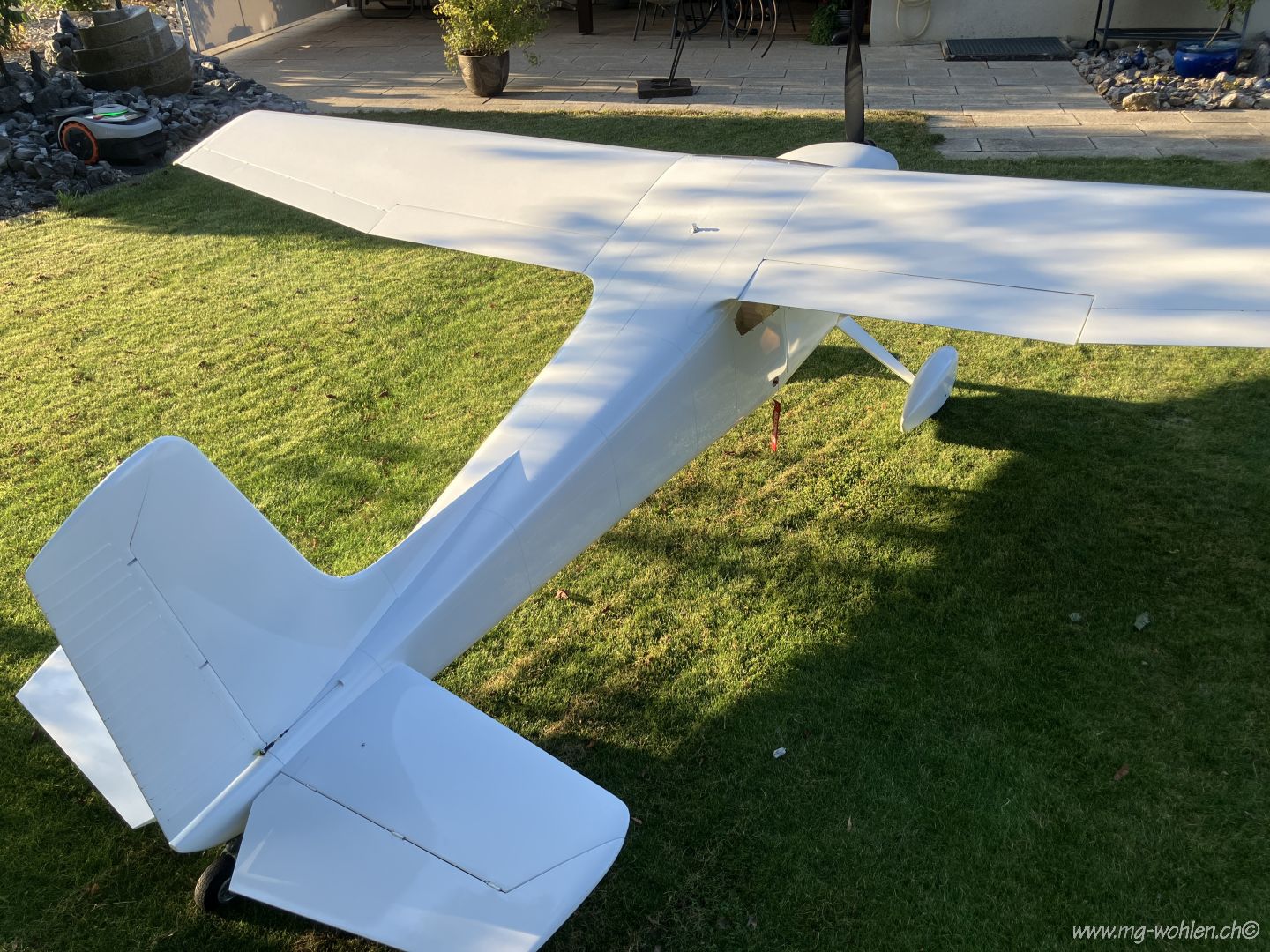

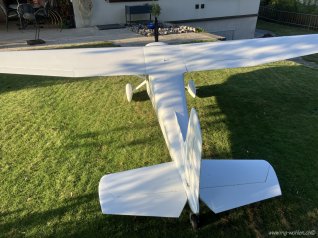

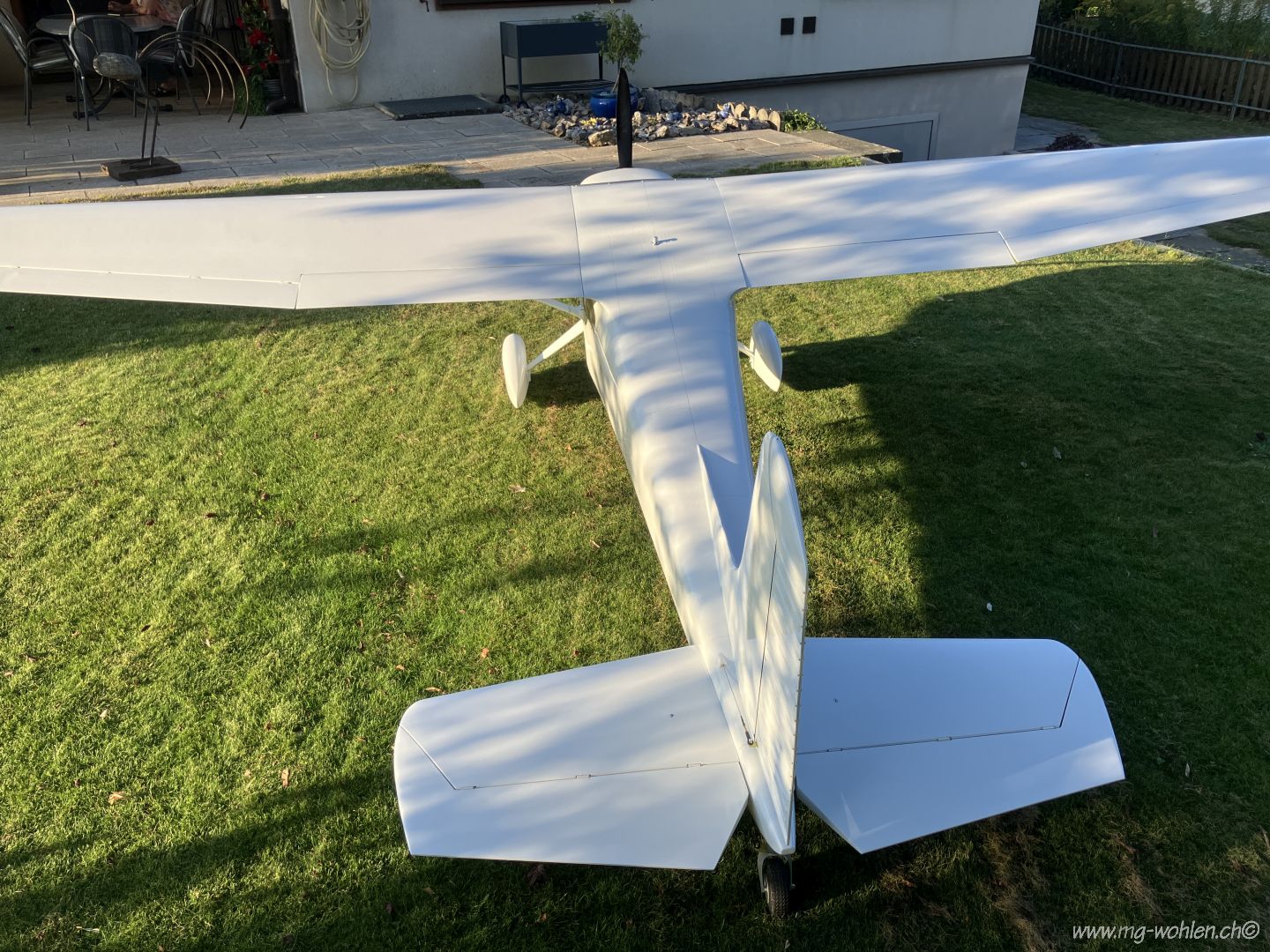

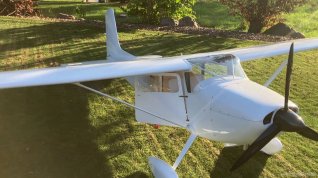

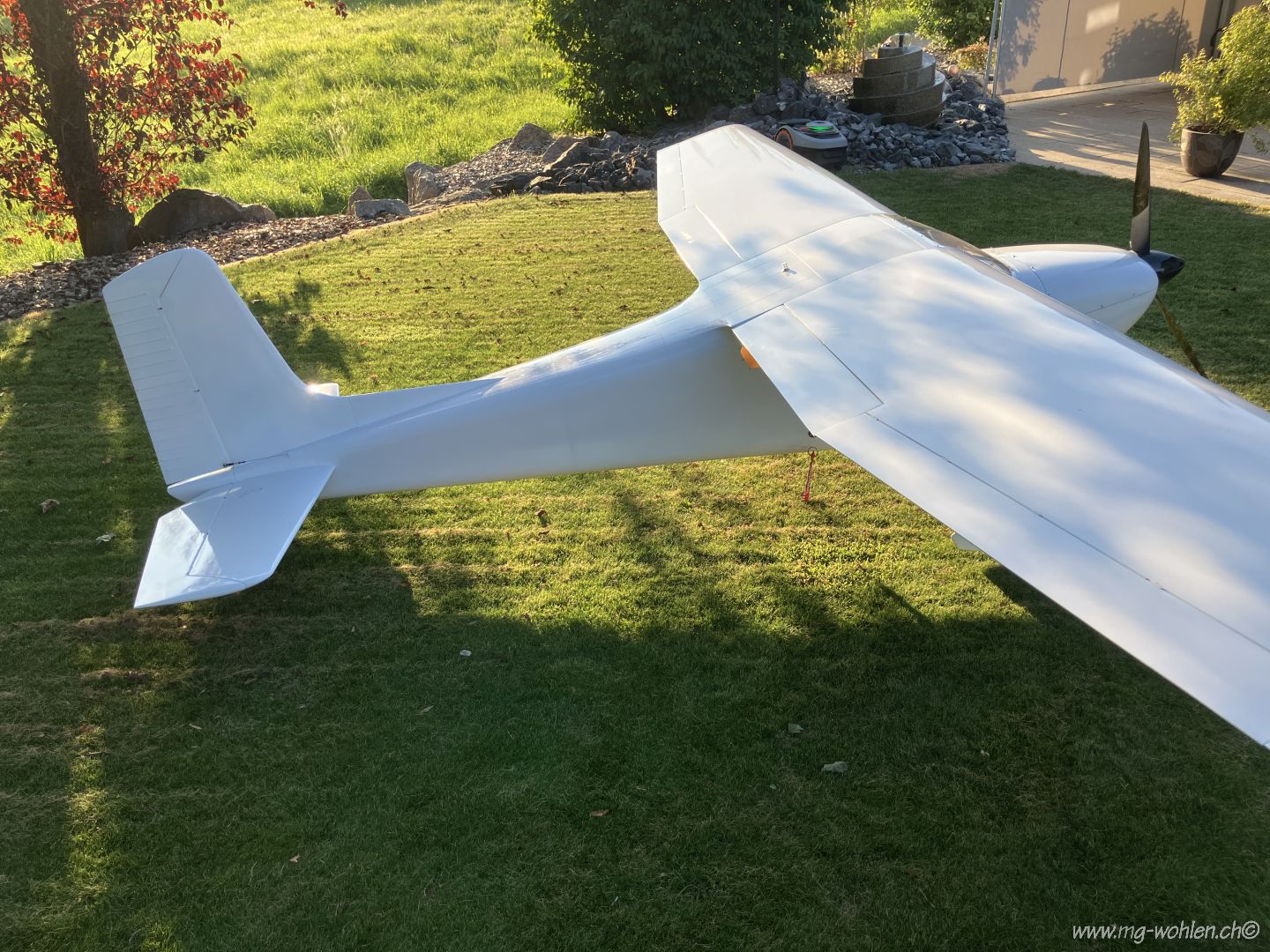

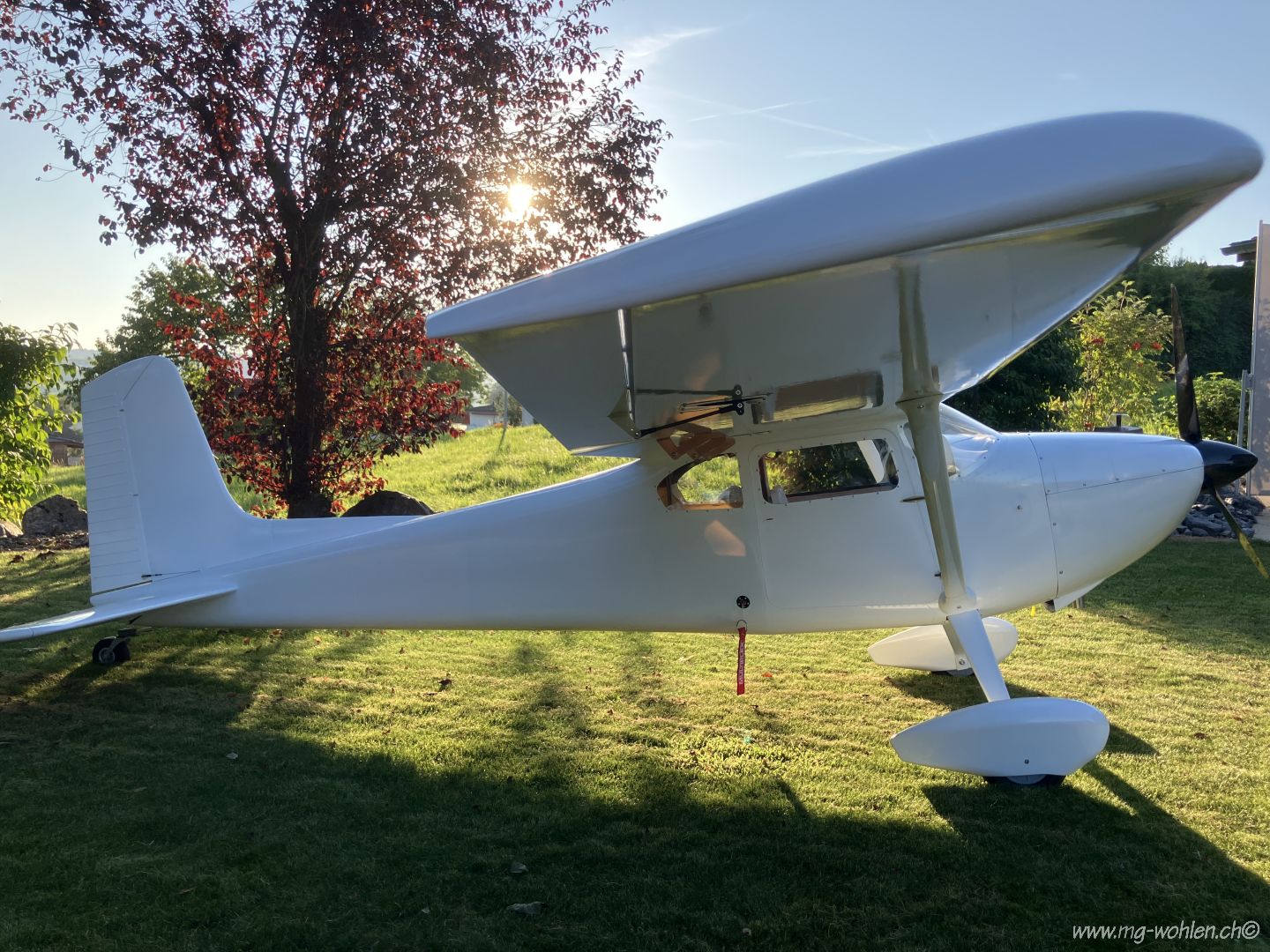

Ende Rohbau
Ende Rohbau
Ende Rohbau
Ende Rohbau
Ende Rohbau
Ende Rohbau
Ende Rohbau
Ende Rohbau
Ende Rohbau

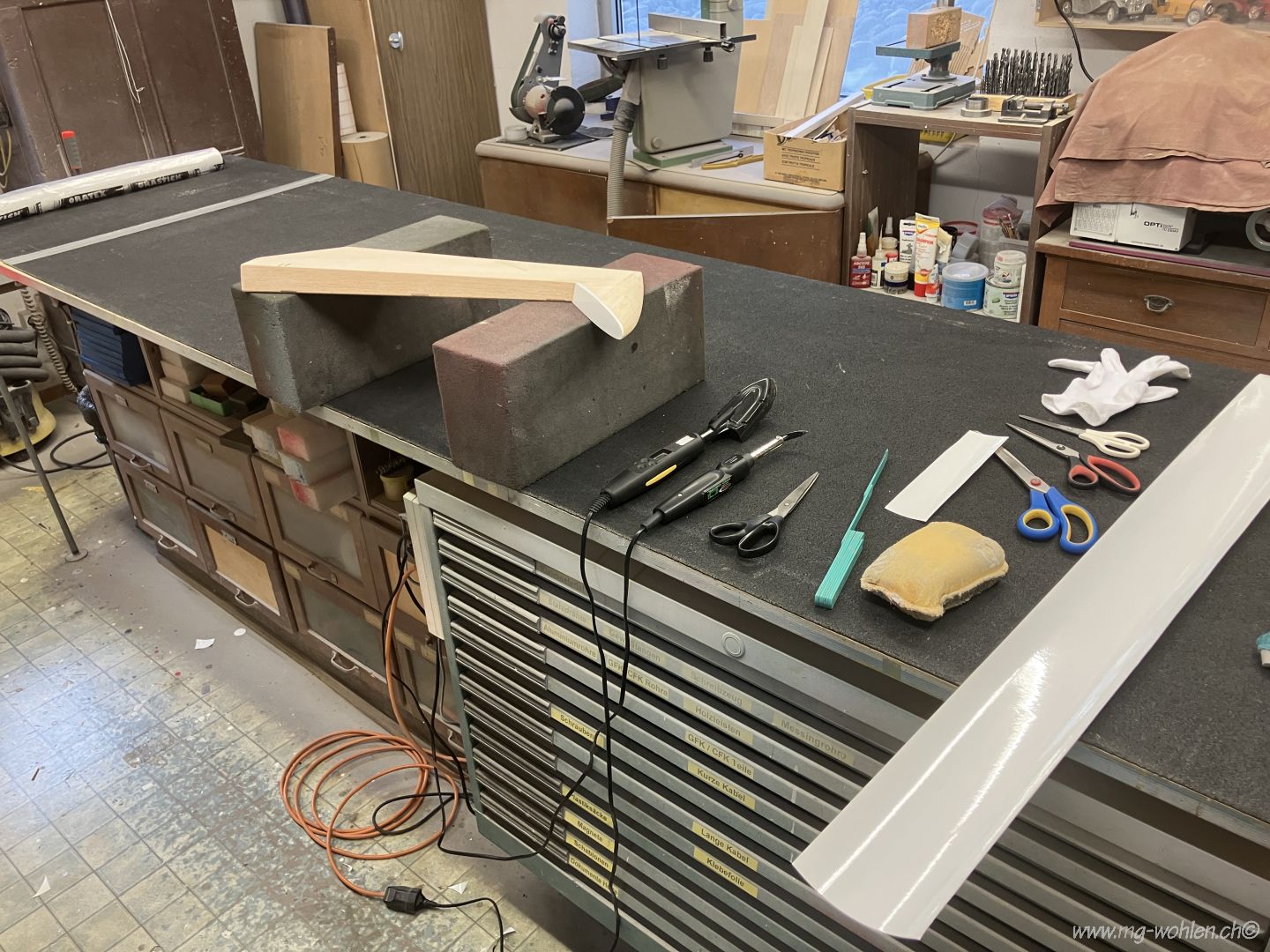

Jetzt geht der Flieger in die Folienwelt

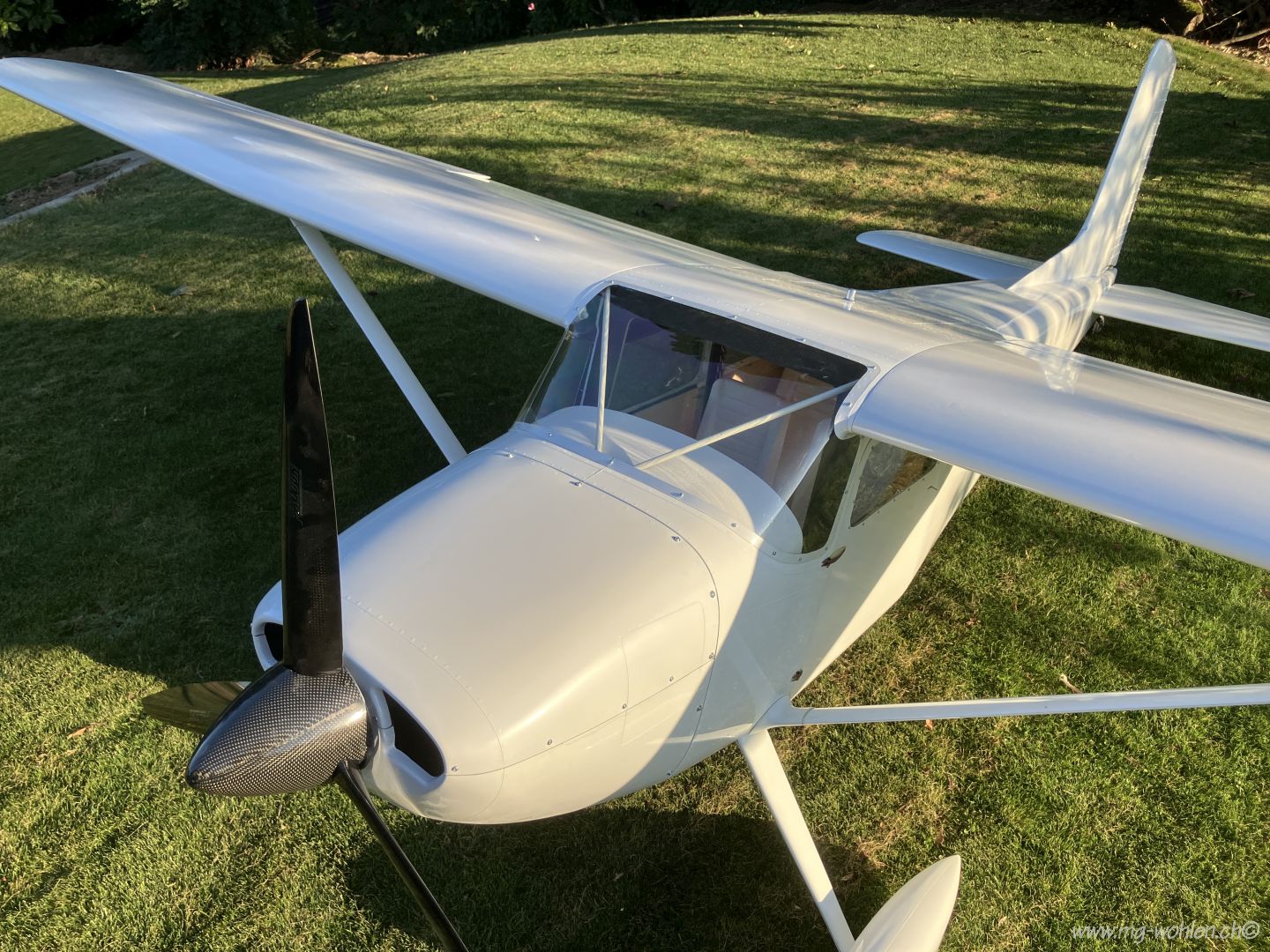

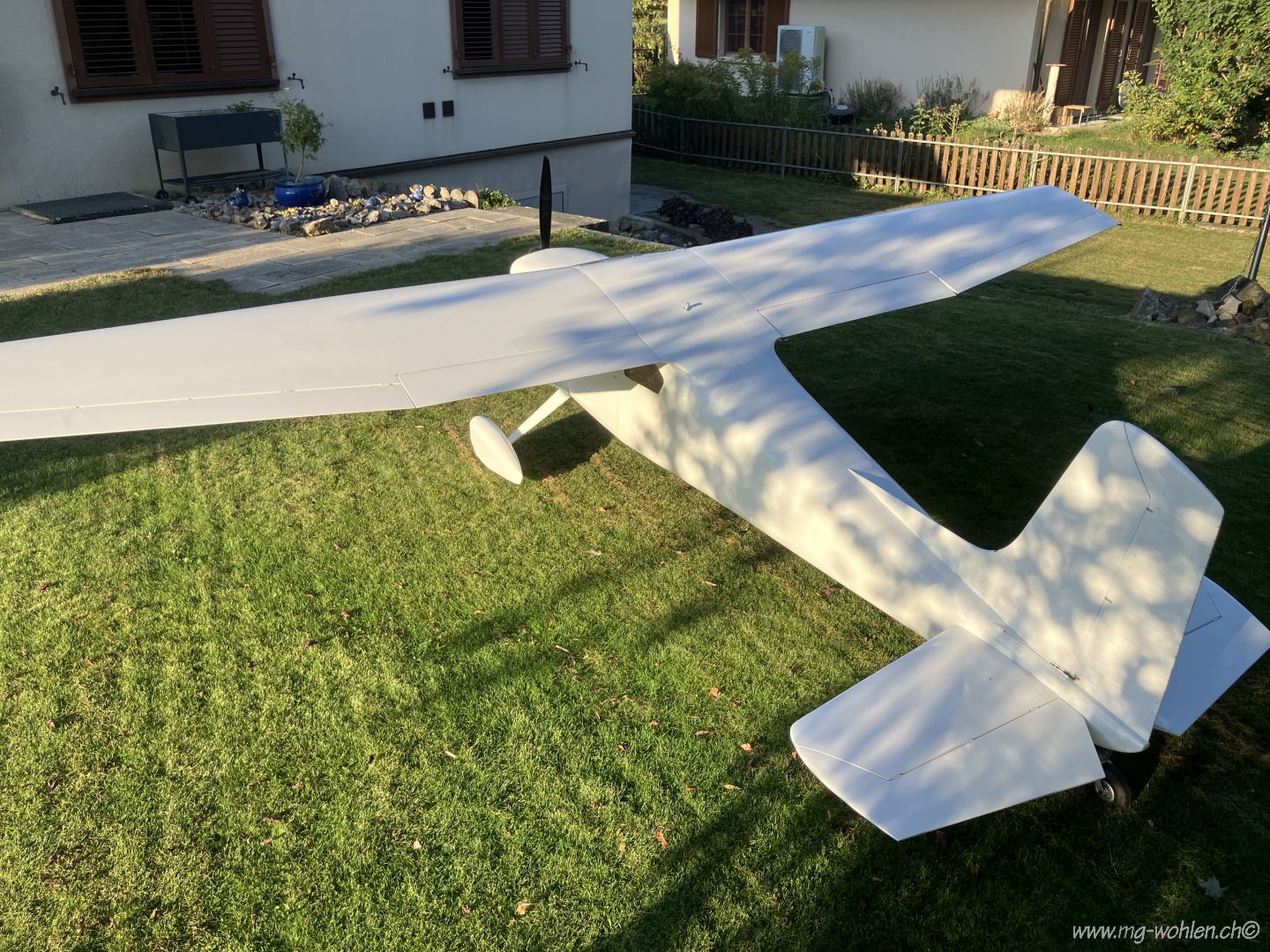

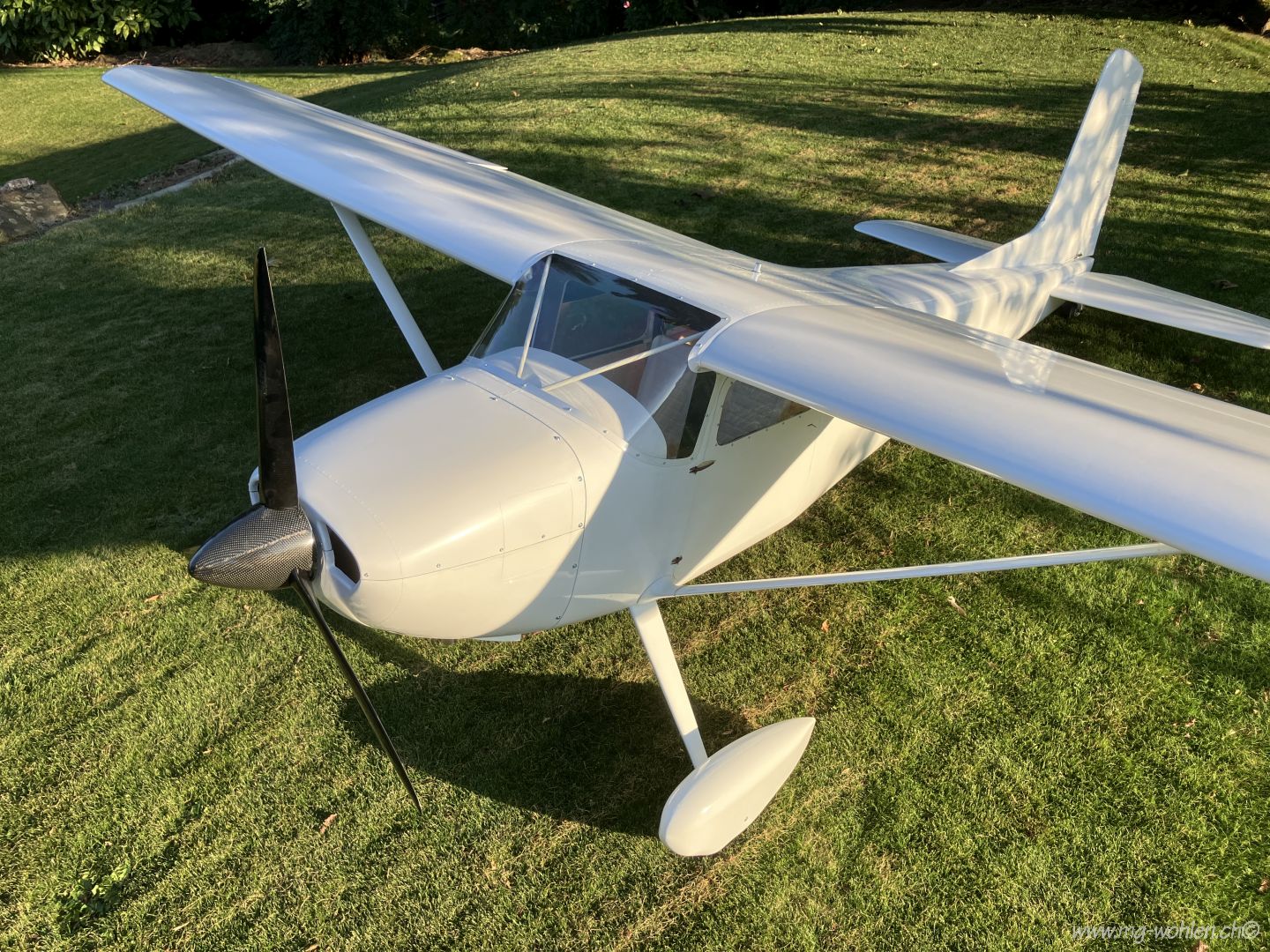

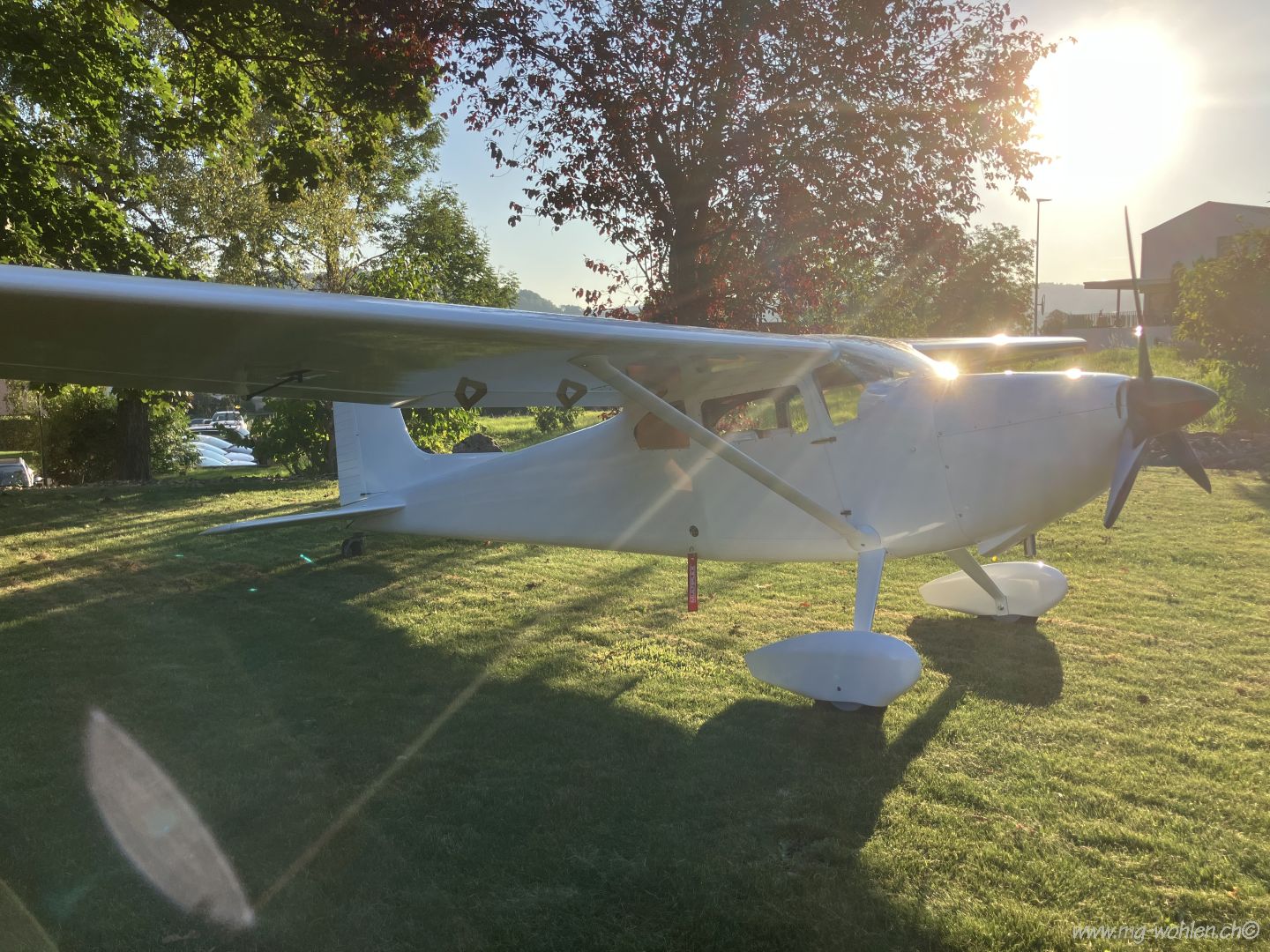

Walkaround
