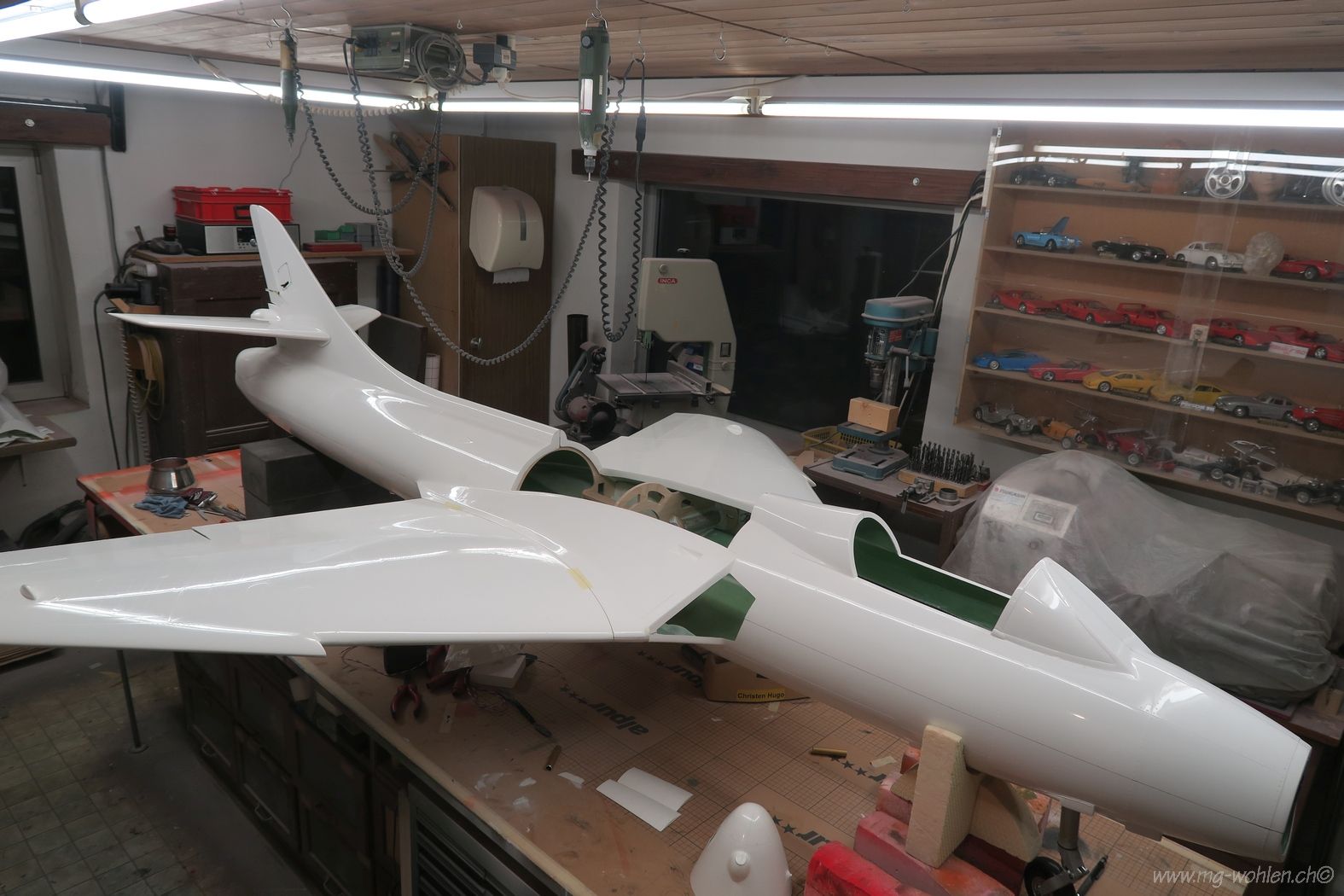

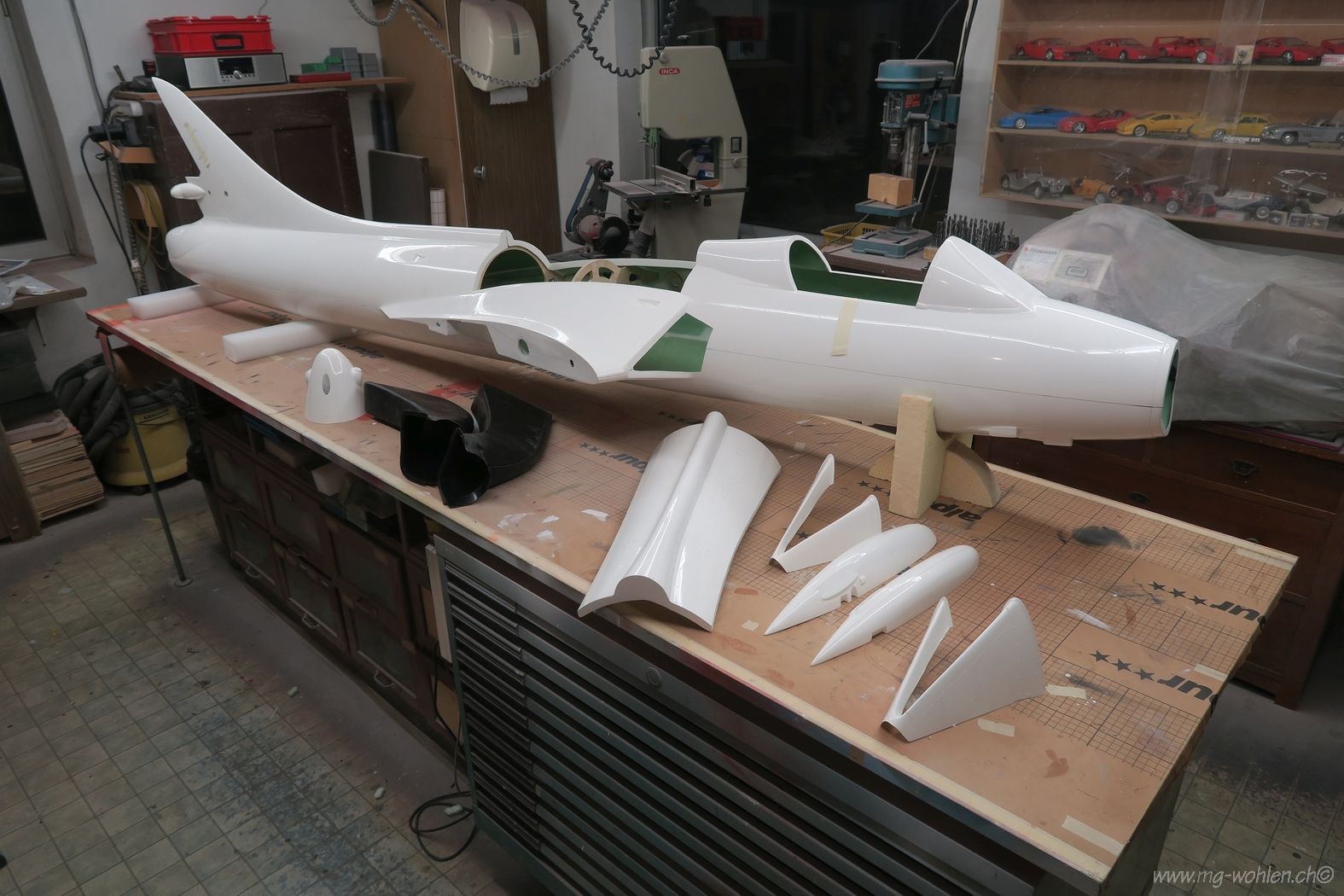

Die Hunter von Airworld im Rohzustand
Die Rippe muss für das Fahrwerk ausgefräst werden
Das GFK muss beidseitig weggeschliffen werden
Alles sehr knapp

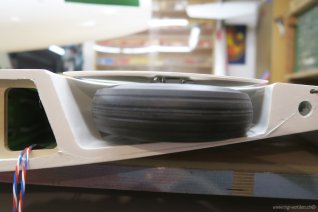

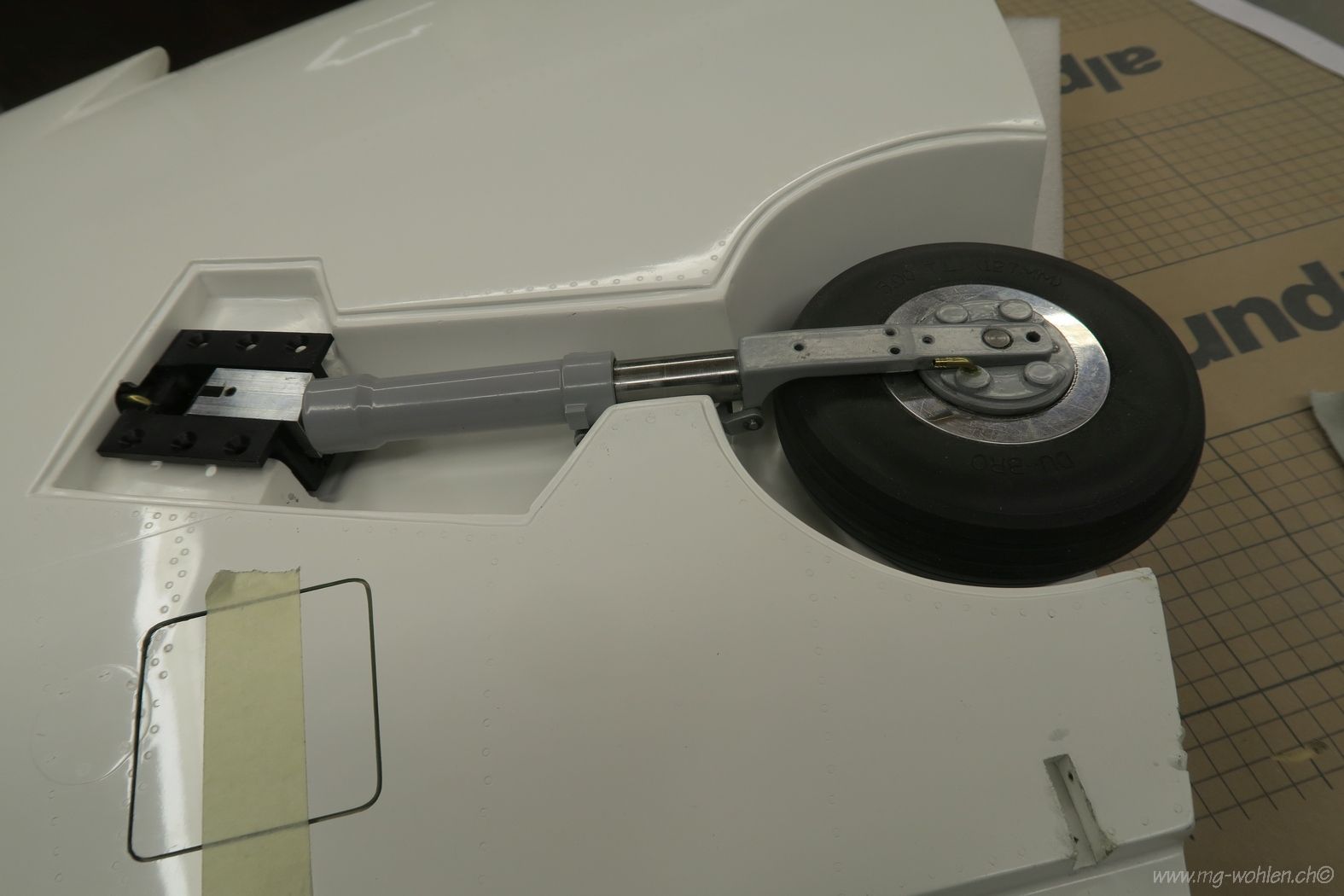

Das Rad ist eingefahren aber die Auflage für die Mechanik stimmt nicht mit dem Fahrwerk überein
Alles ausgeschliffen und dem Fahrwerk angepasst
Jetzt liegt das ganze Fahrwerk auf

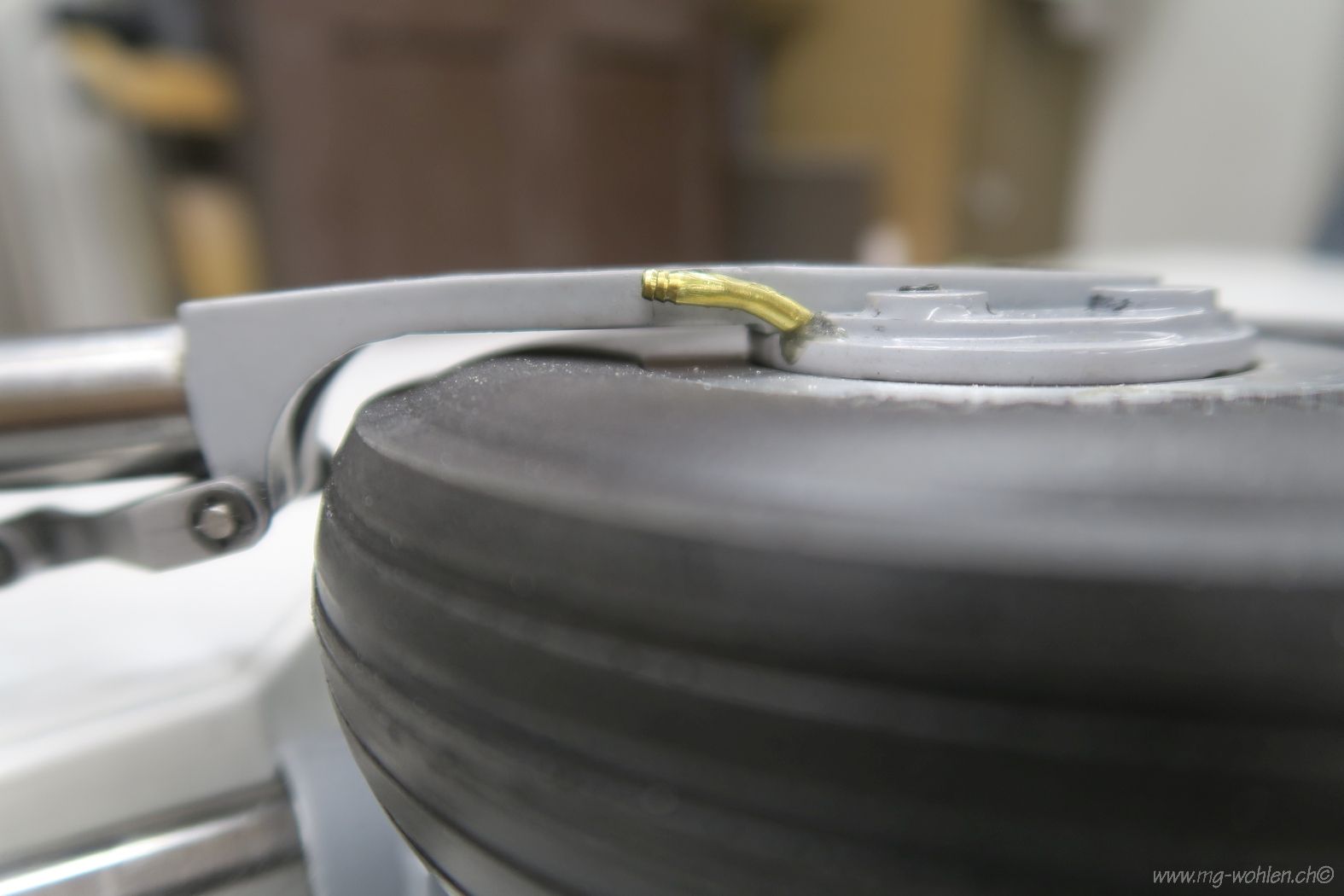

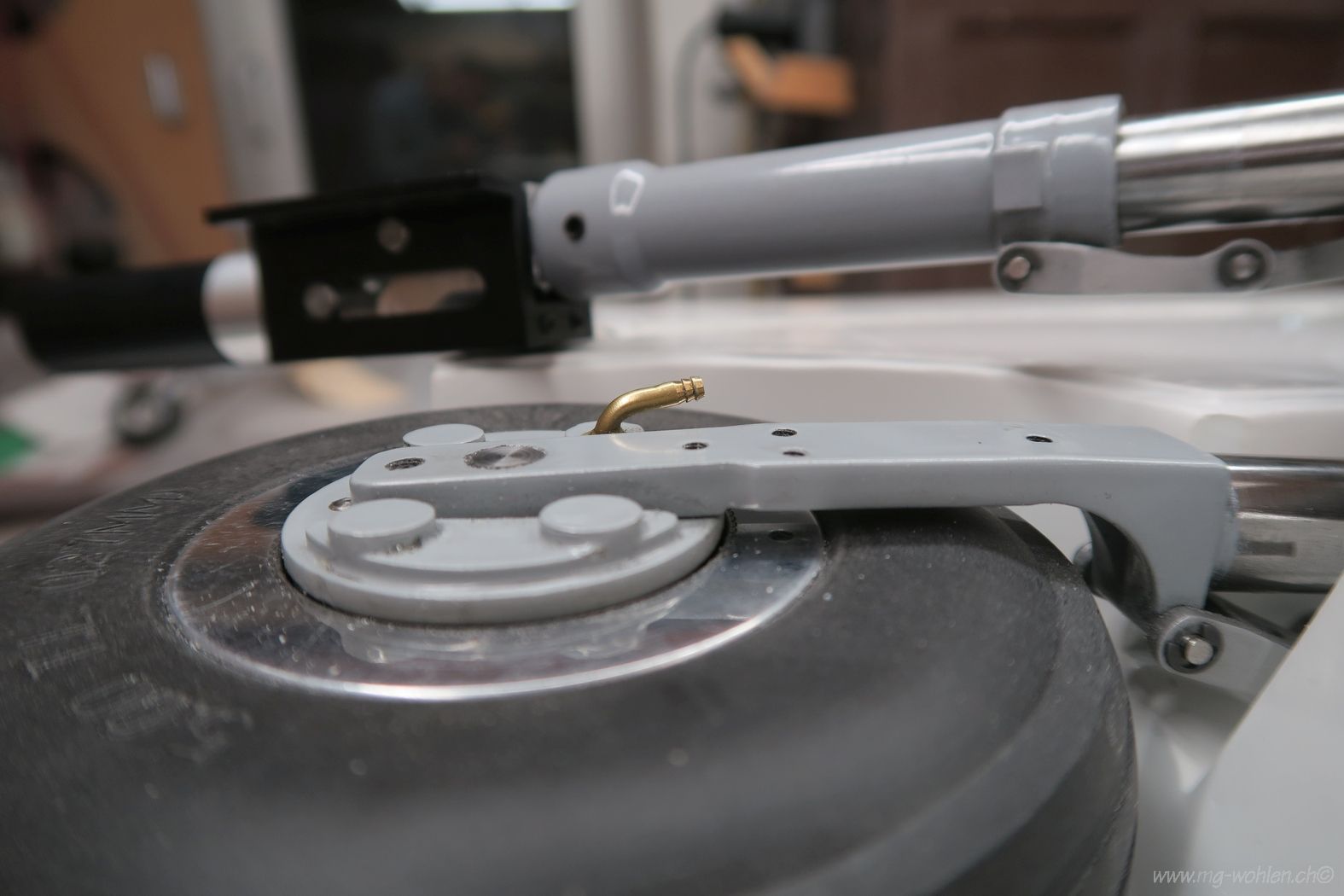

An einer Bremse ist der Nippel falsch eingeklebt
So sollte es sein. Die Fahrwerke werden erstmal eingeschickt
Die Abdeckung will einfach nicht passen

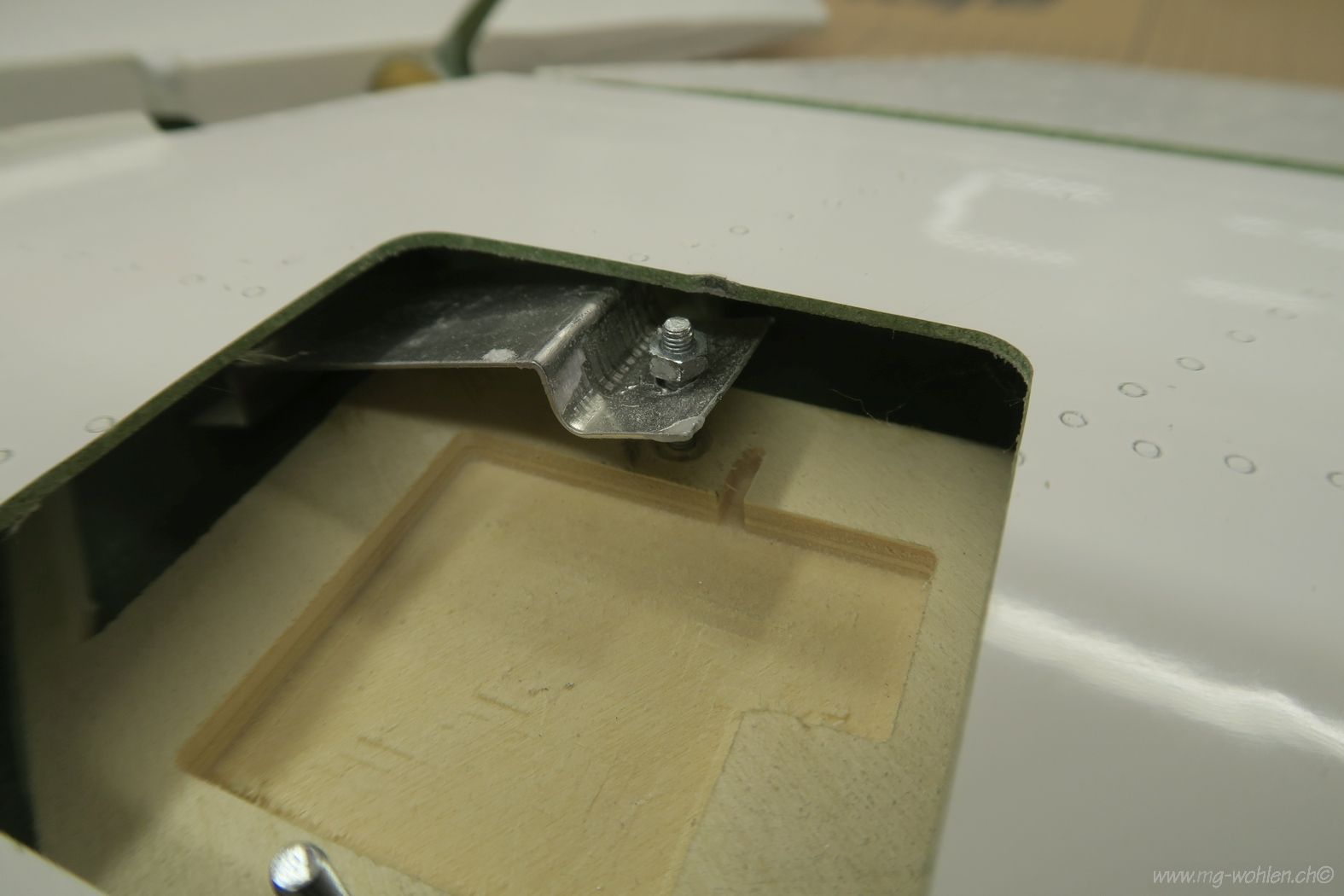

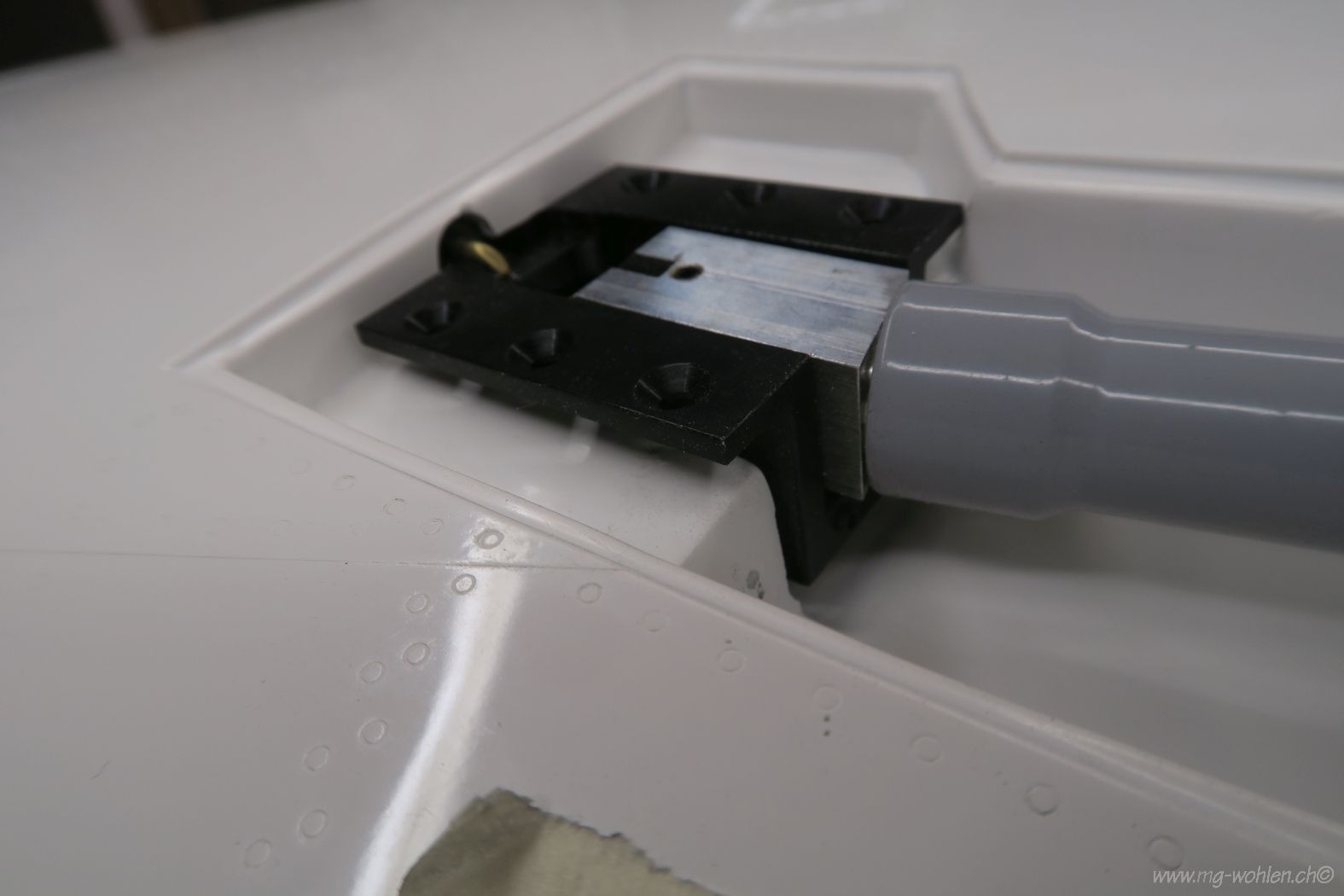

Bei diesen Aluhalterungen sind die Schrauben ganz schlecht zugänglich

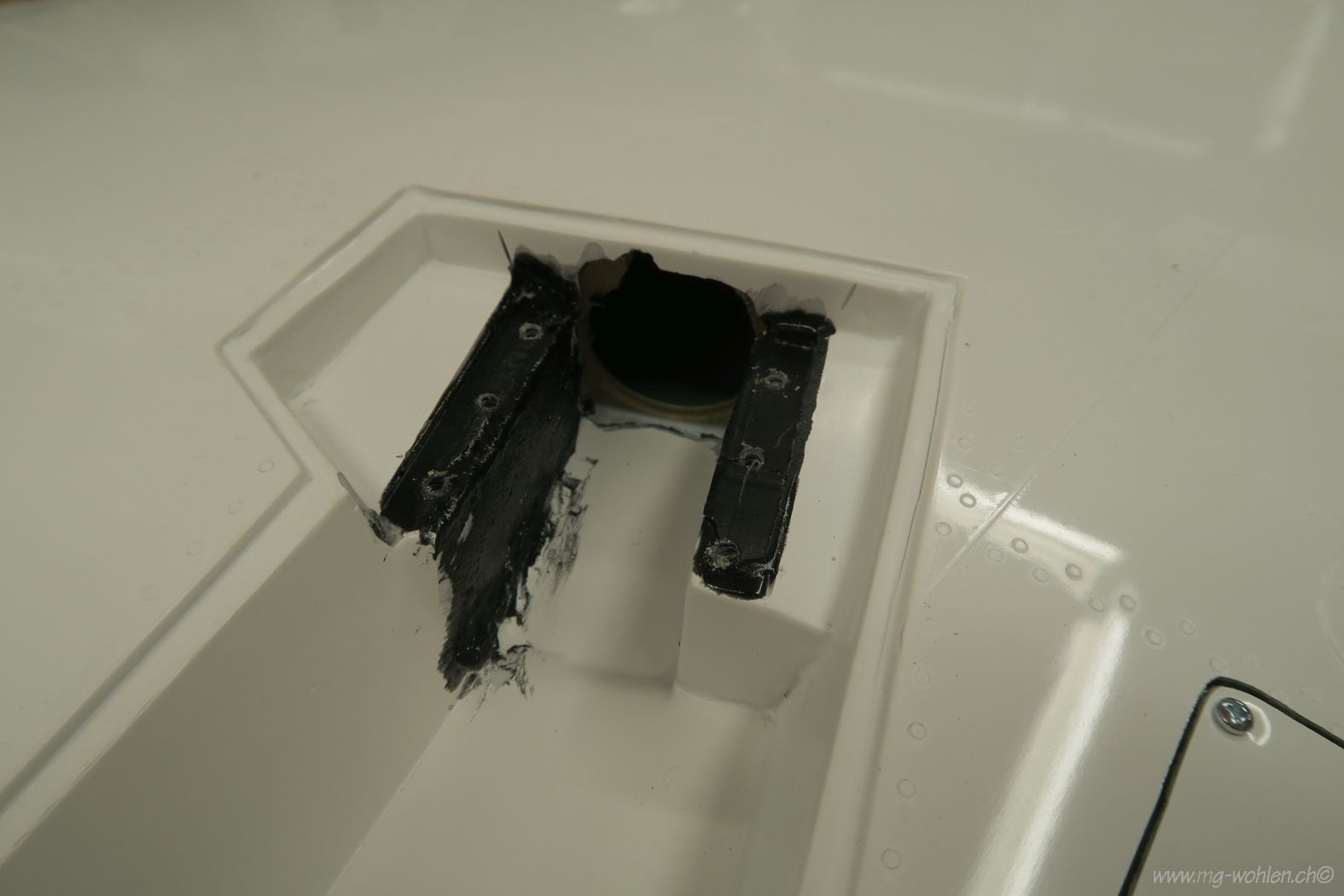

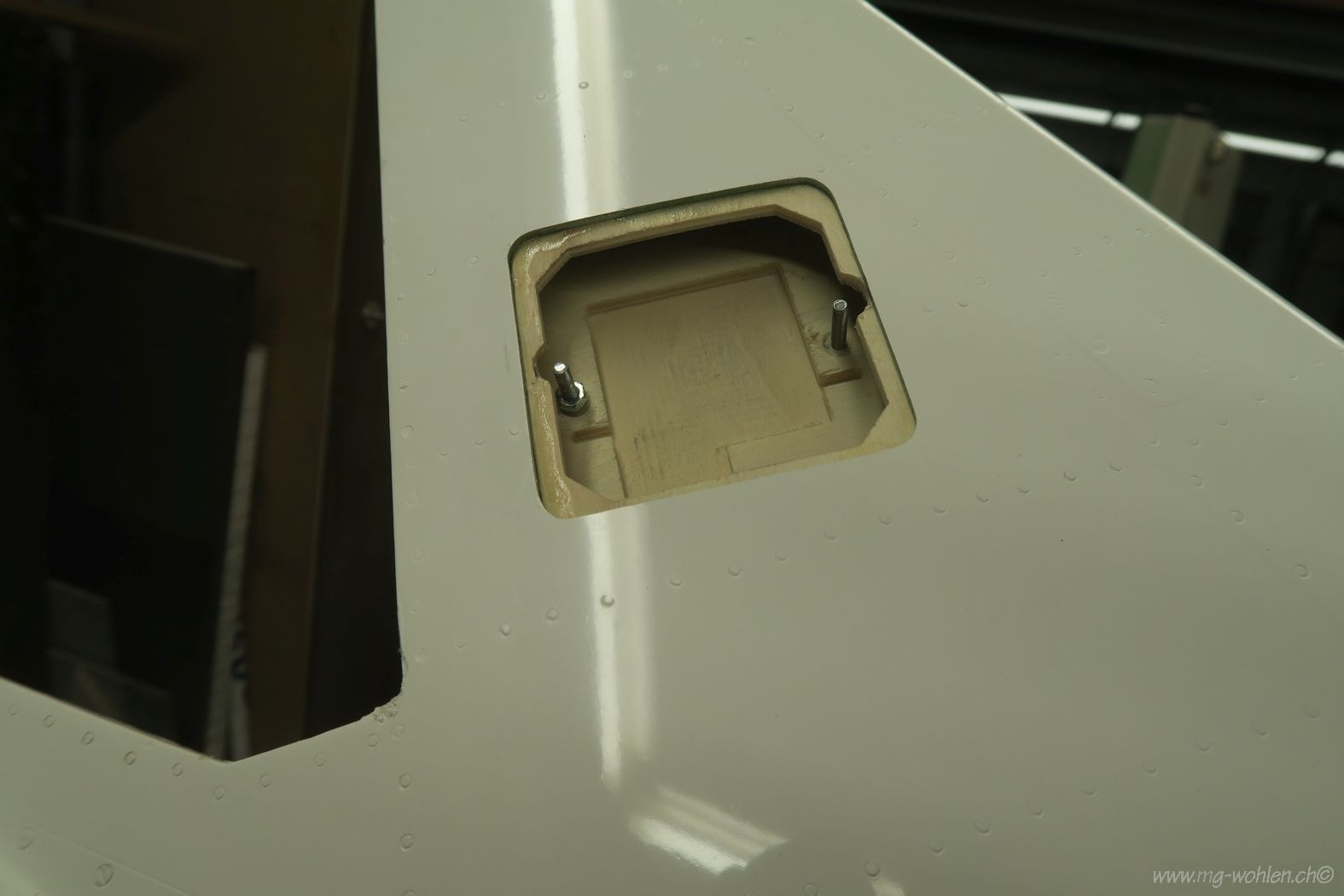

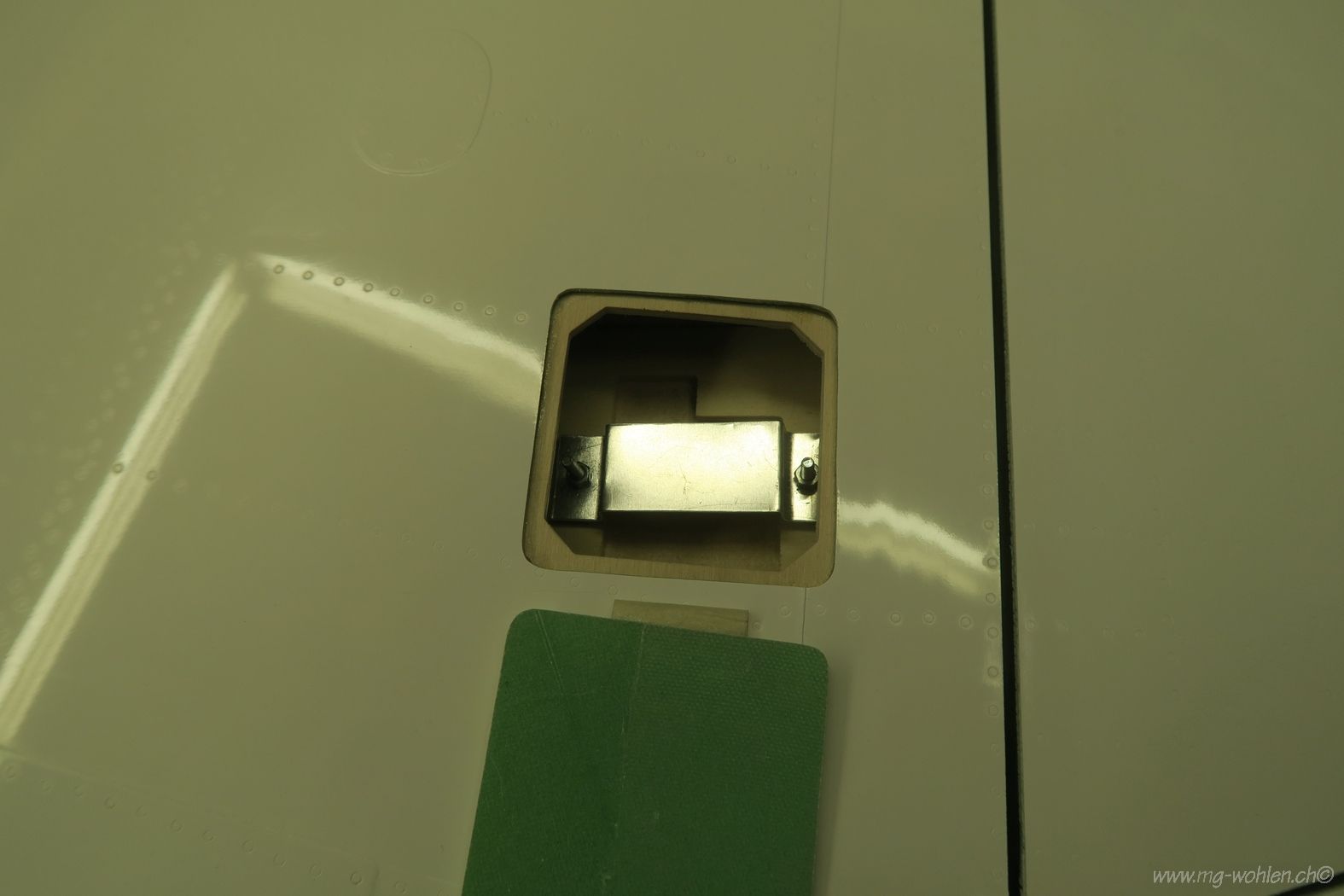

Eine Querruder Servohalterung ist richtig positioniert
Die zweite Halterung ist falsch positioniert
Die Gewidestangen müssen raus
Eine Mutter kann nicht mehr gelöst werden

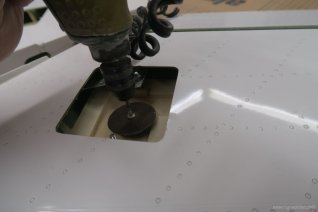

Mit dem Dremel werden die Gewinde weggeschnitten
Die neuen Halterungen sind eingebaut

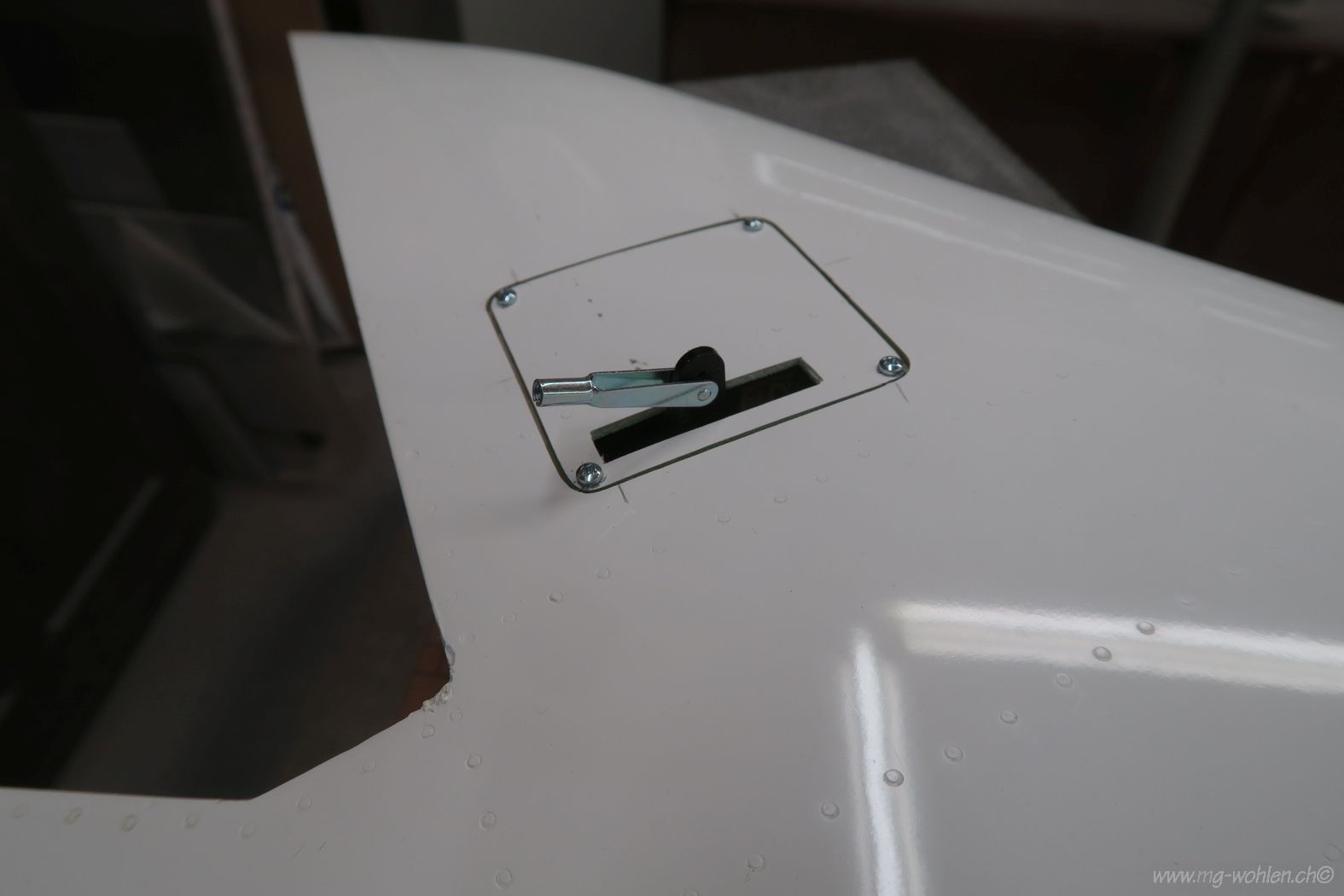

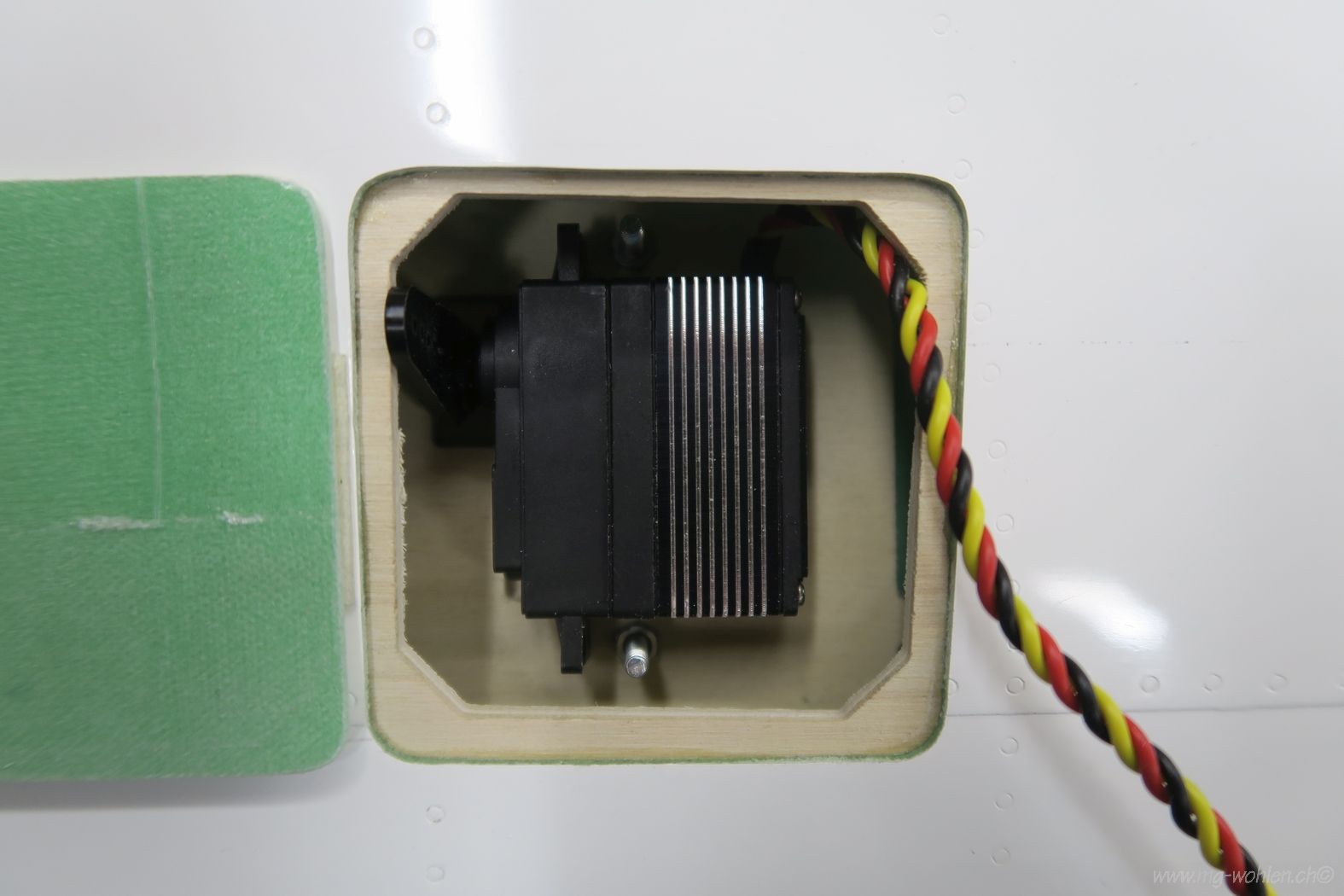

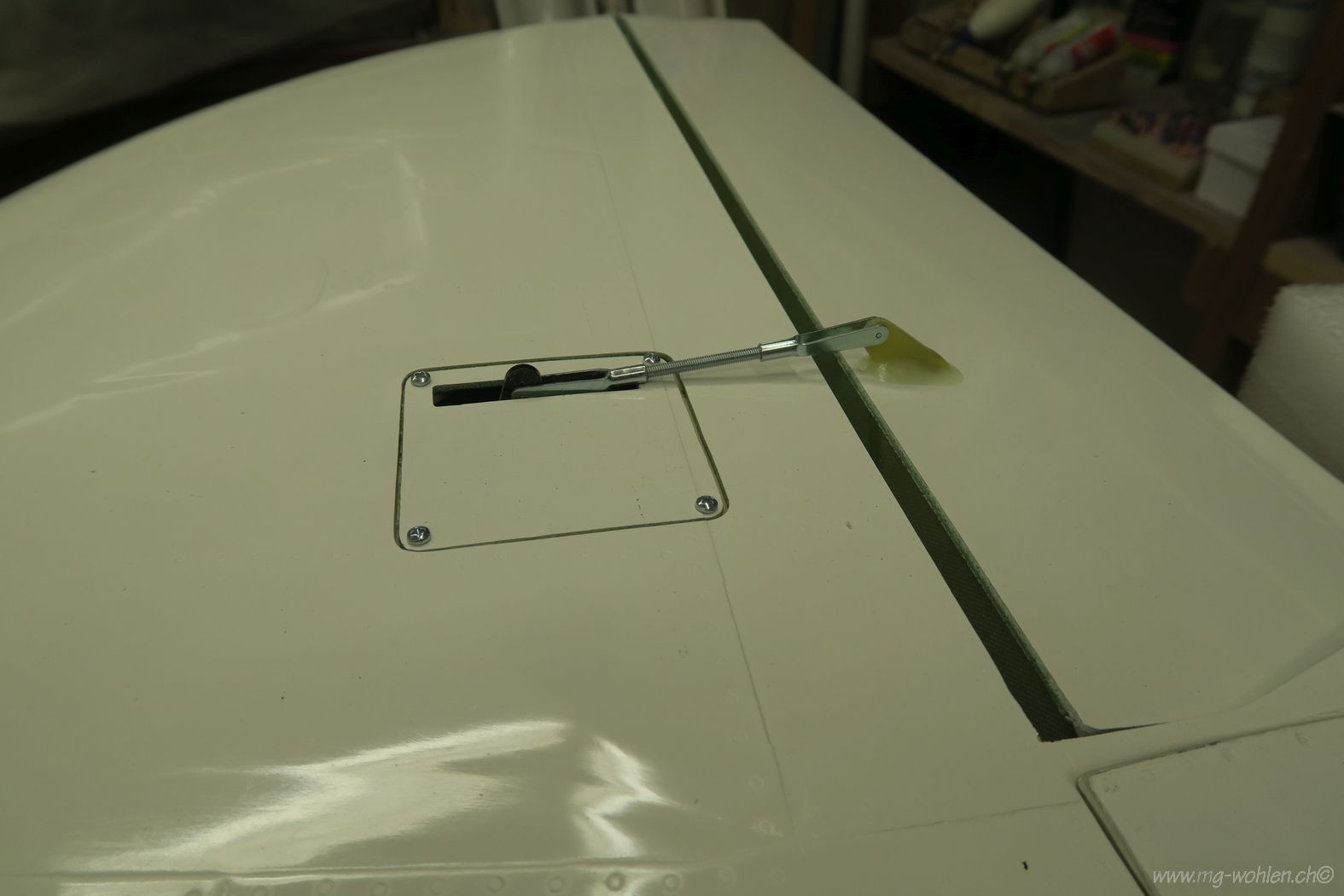

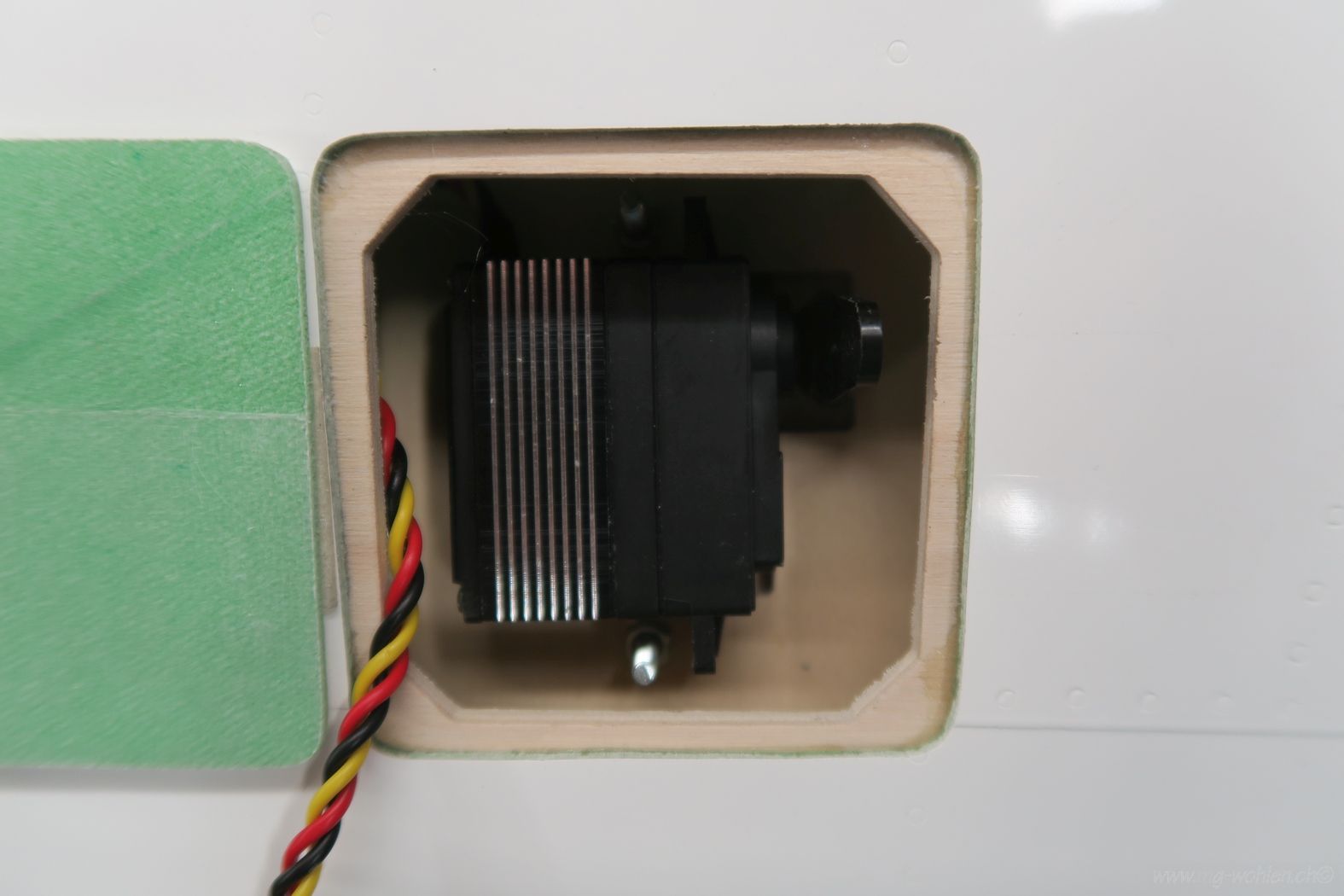

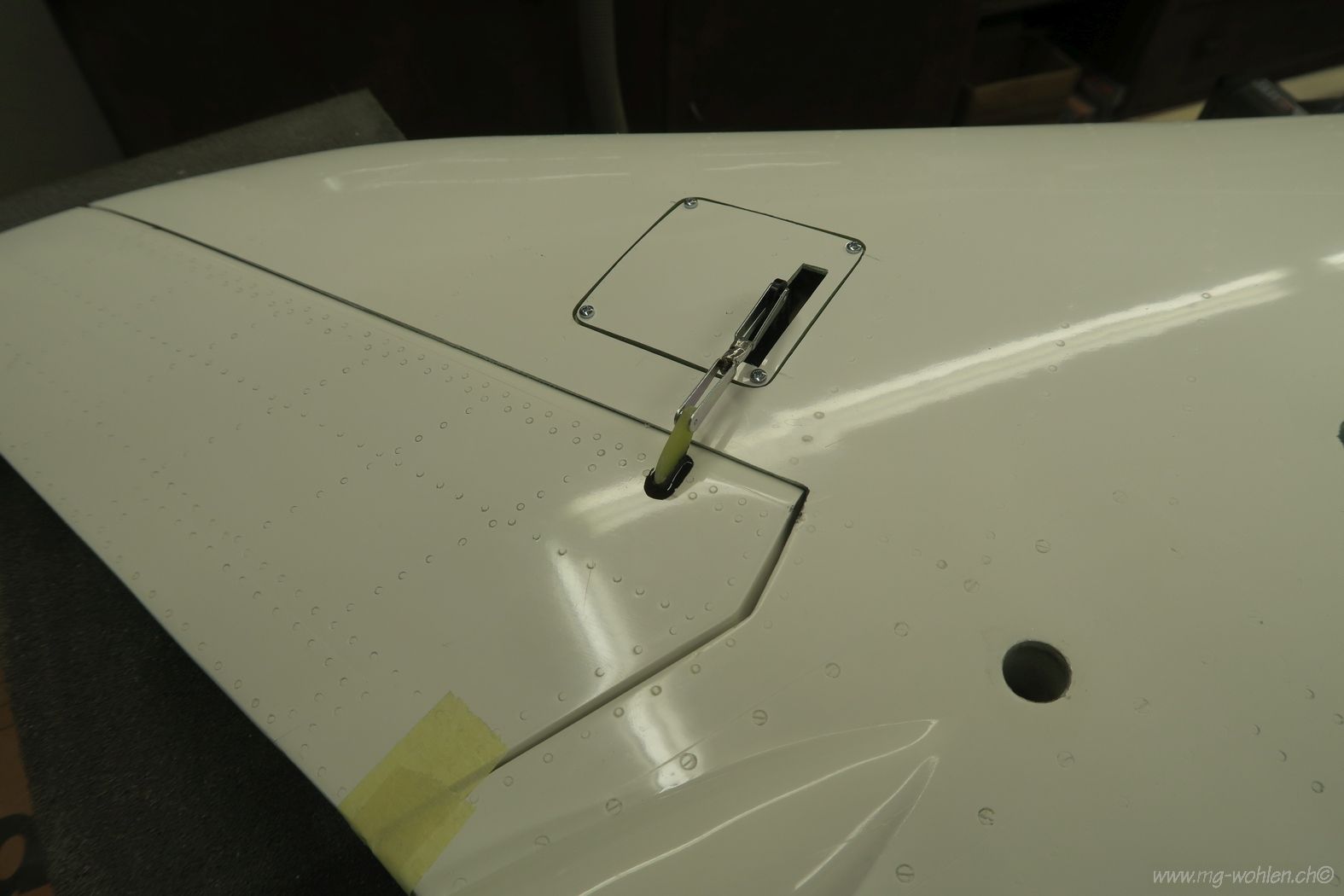

Querruderservos eingebaut und angelenkt

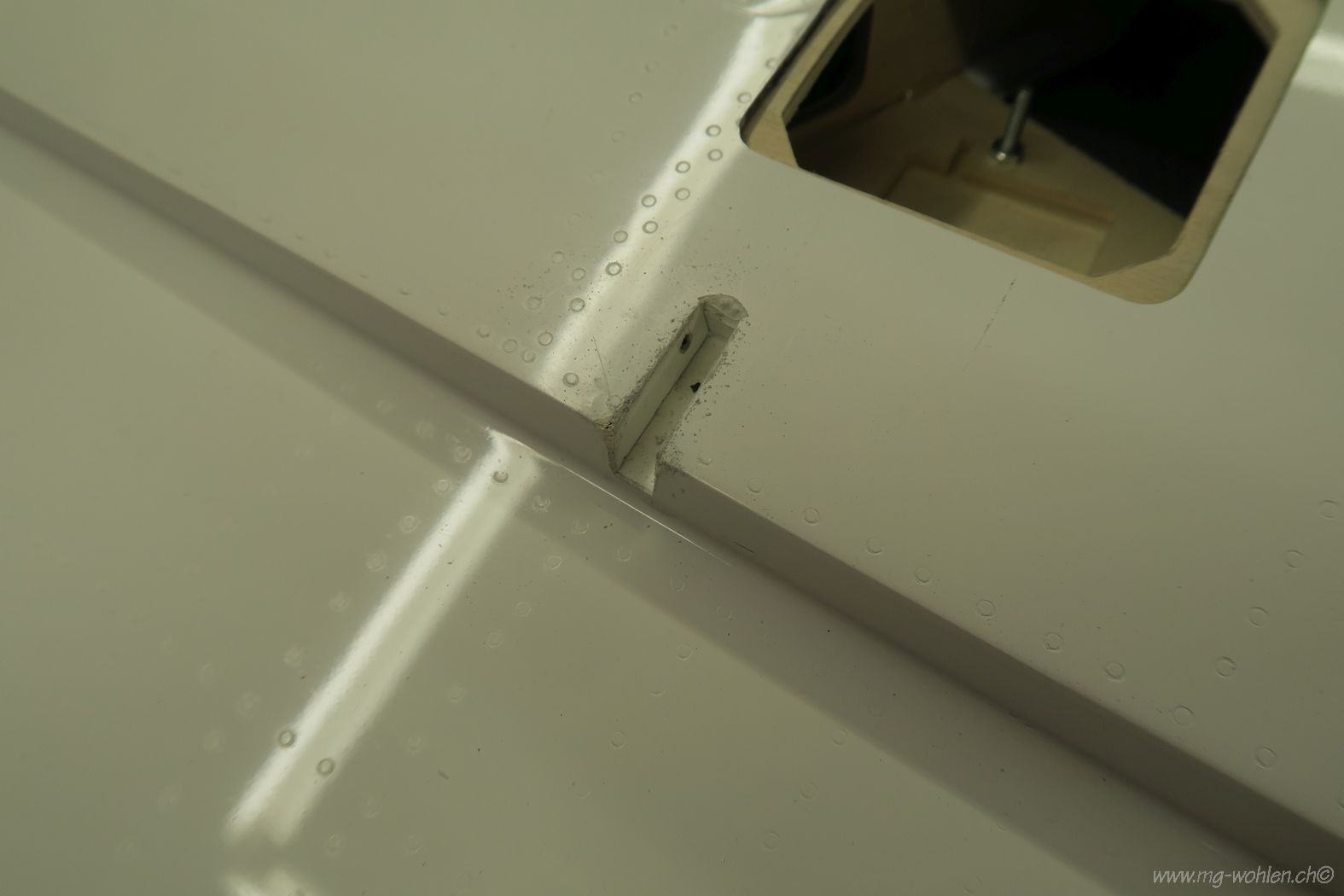

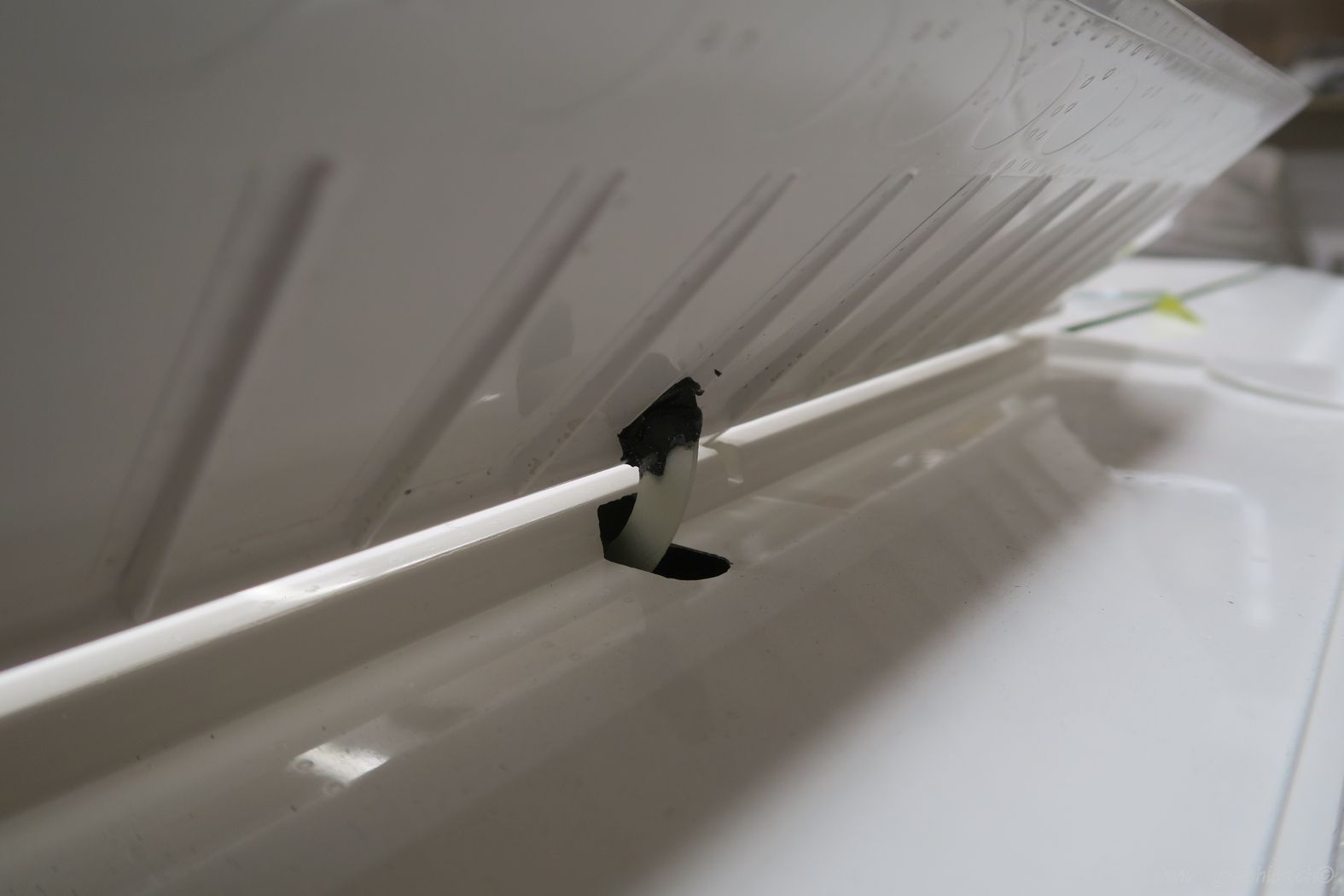

Diese Scharnieröffnungen müssen entgratet werden
Landeklappeservos eingebaut und innen angelenkt

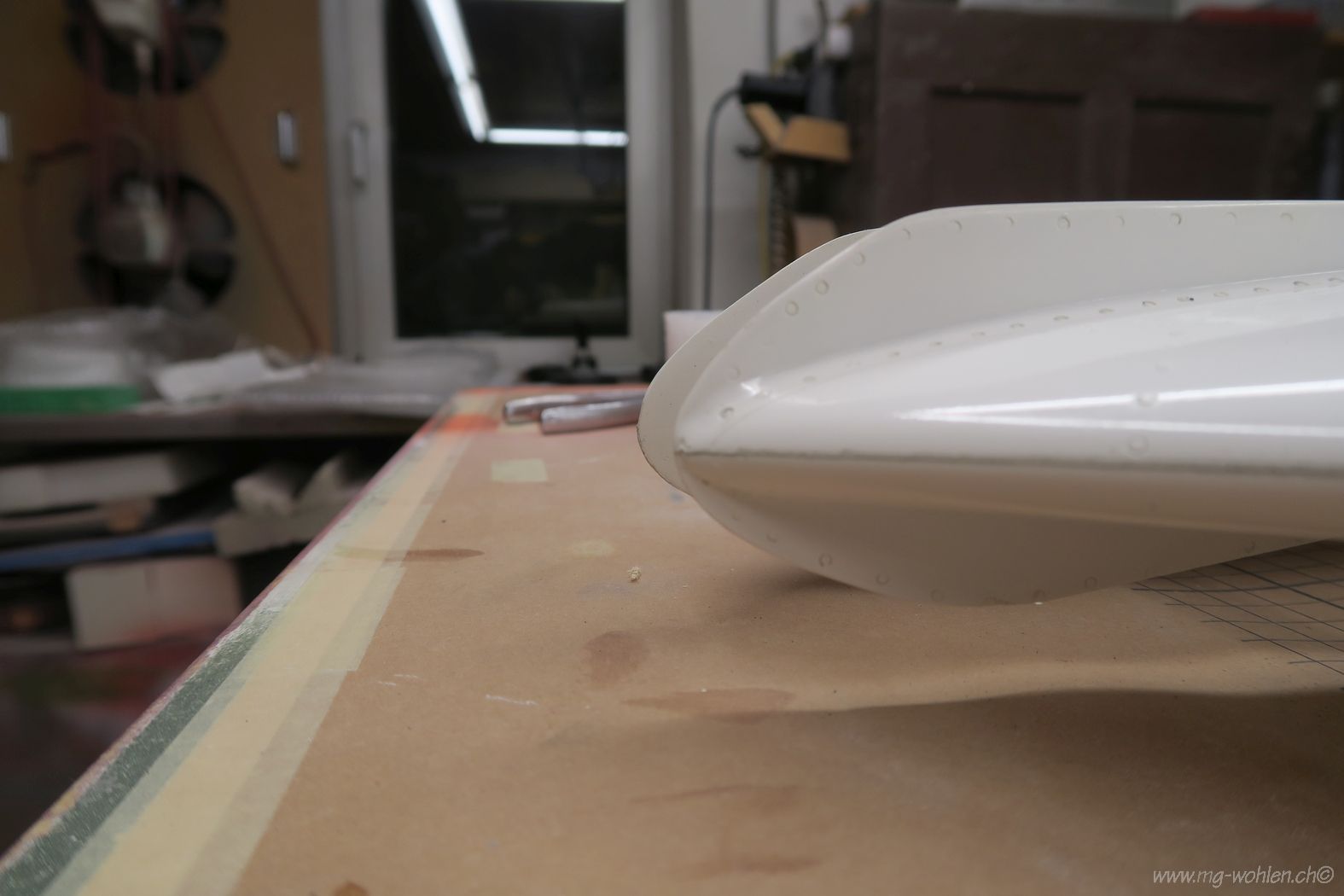

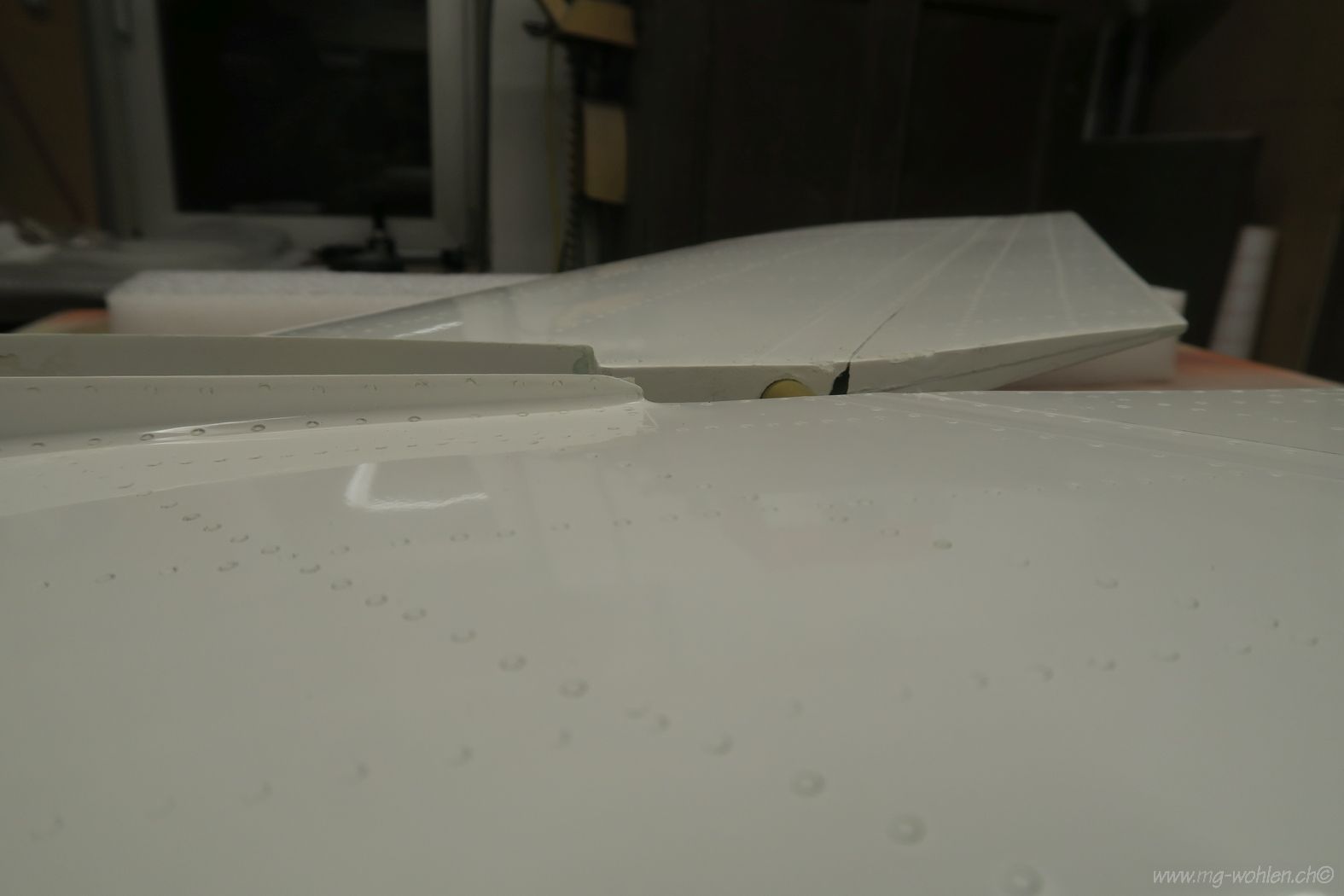

Das Höhenleitwerk ist nicht Symetrisch gebaut
Auch die Anformungen sind nicht Symetrisch
Irgendwie ist hier alles schief

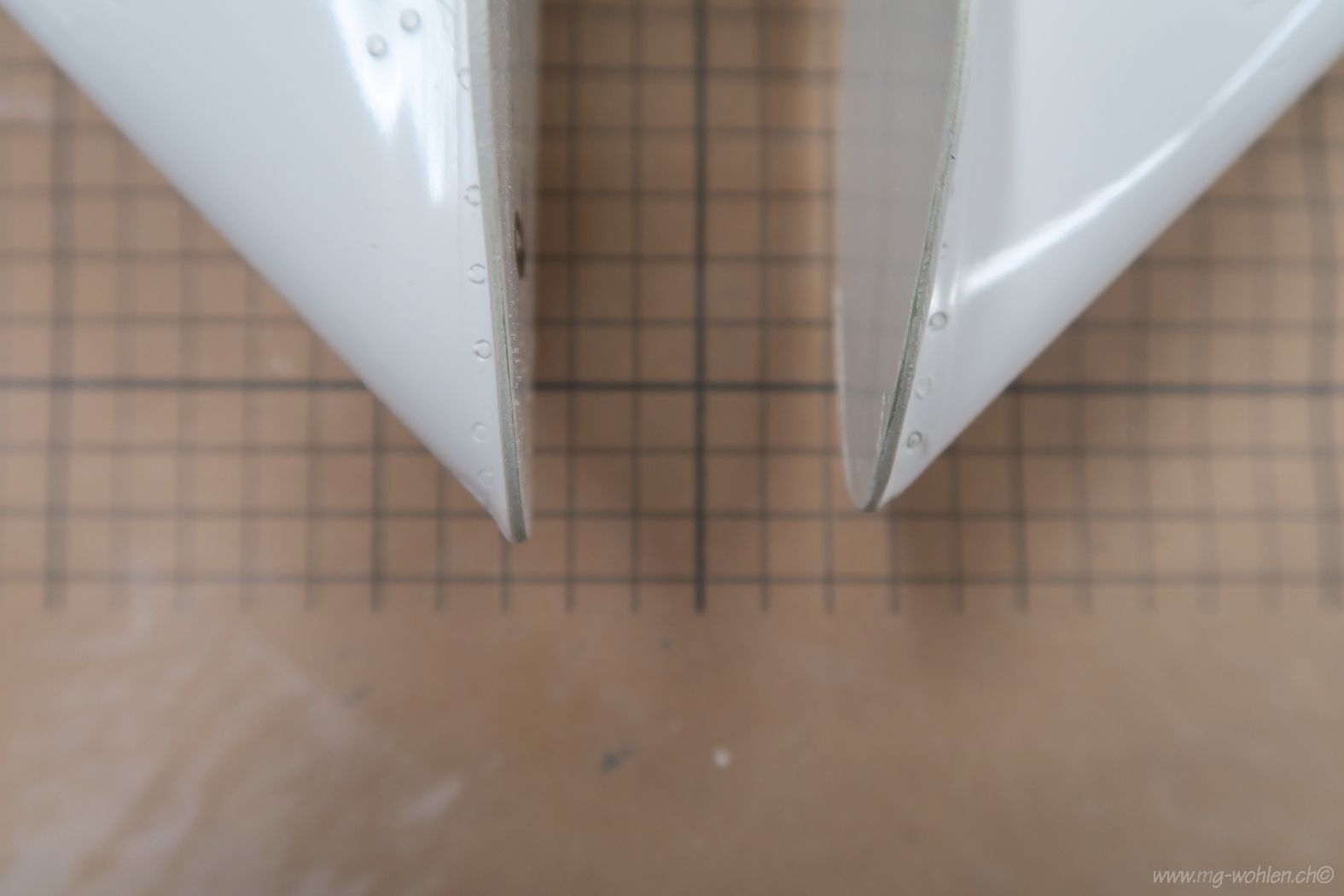

Das eine Ruderende gerade...

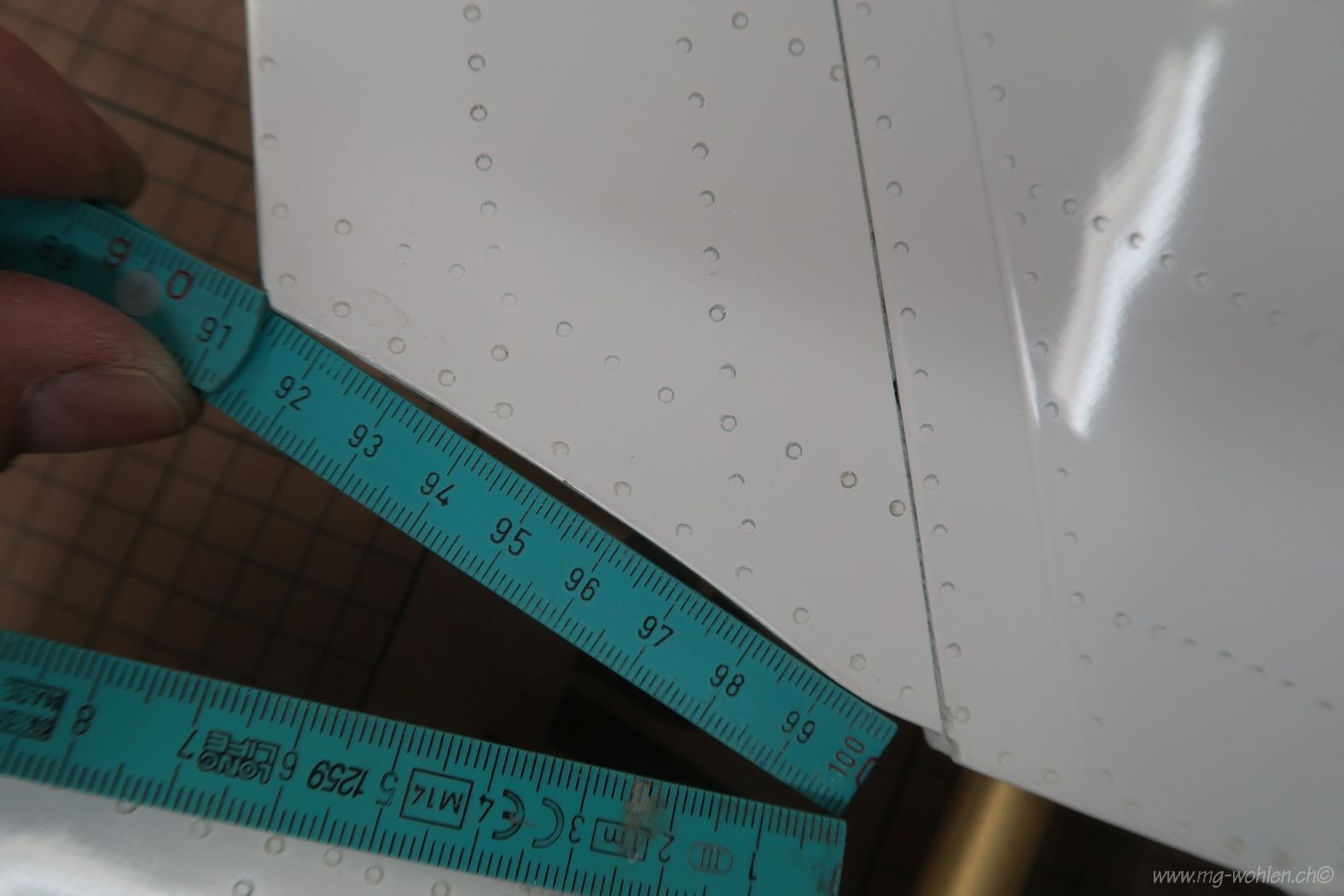

...das andere Ruderende krumm

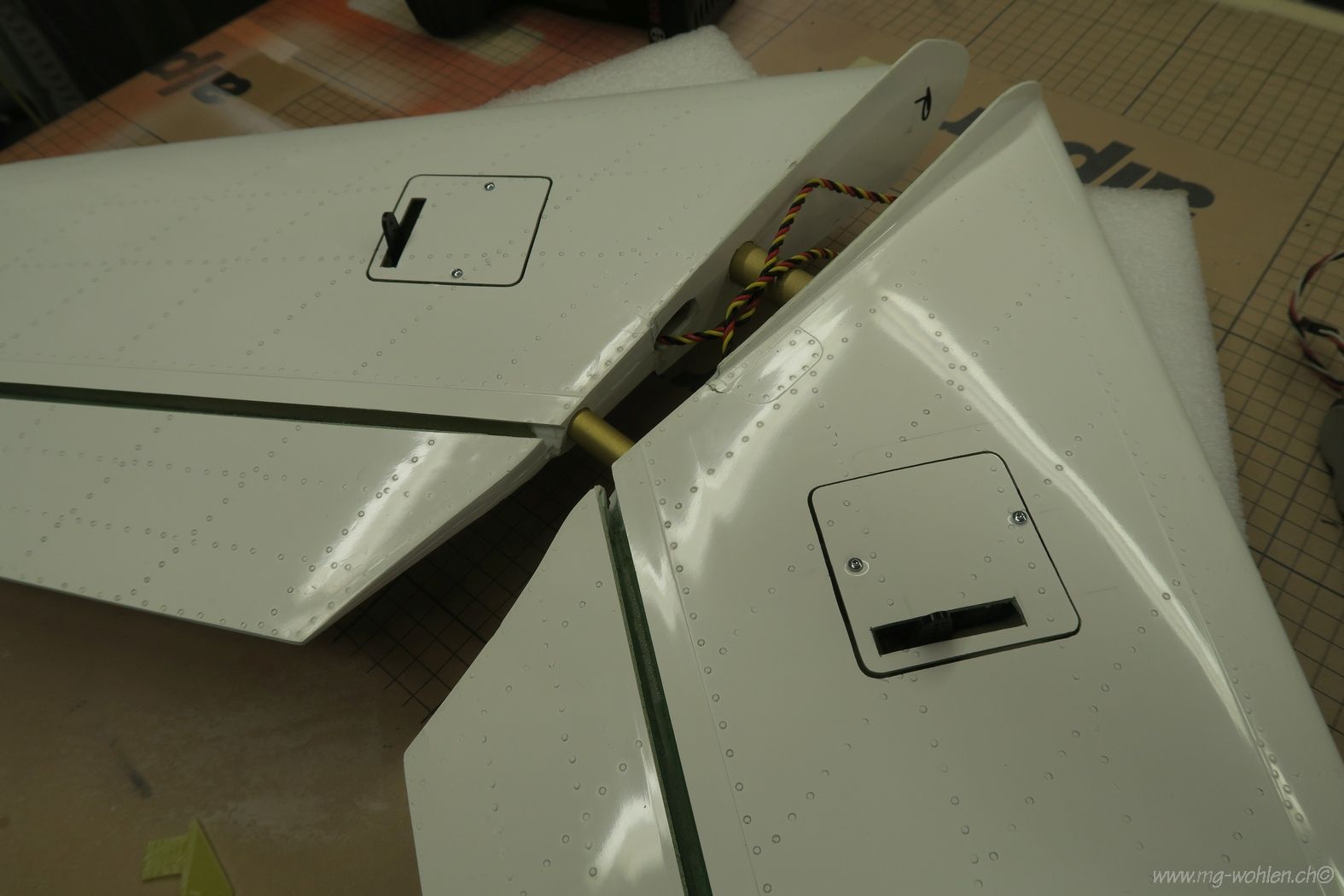

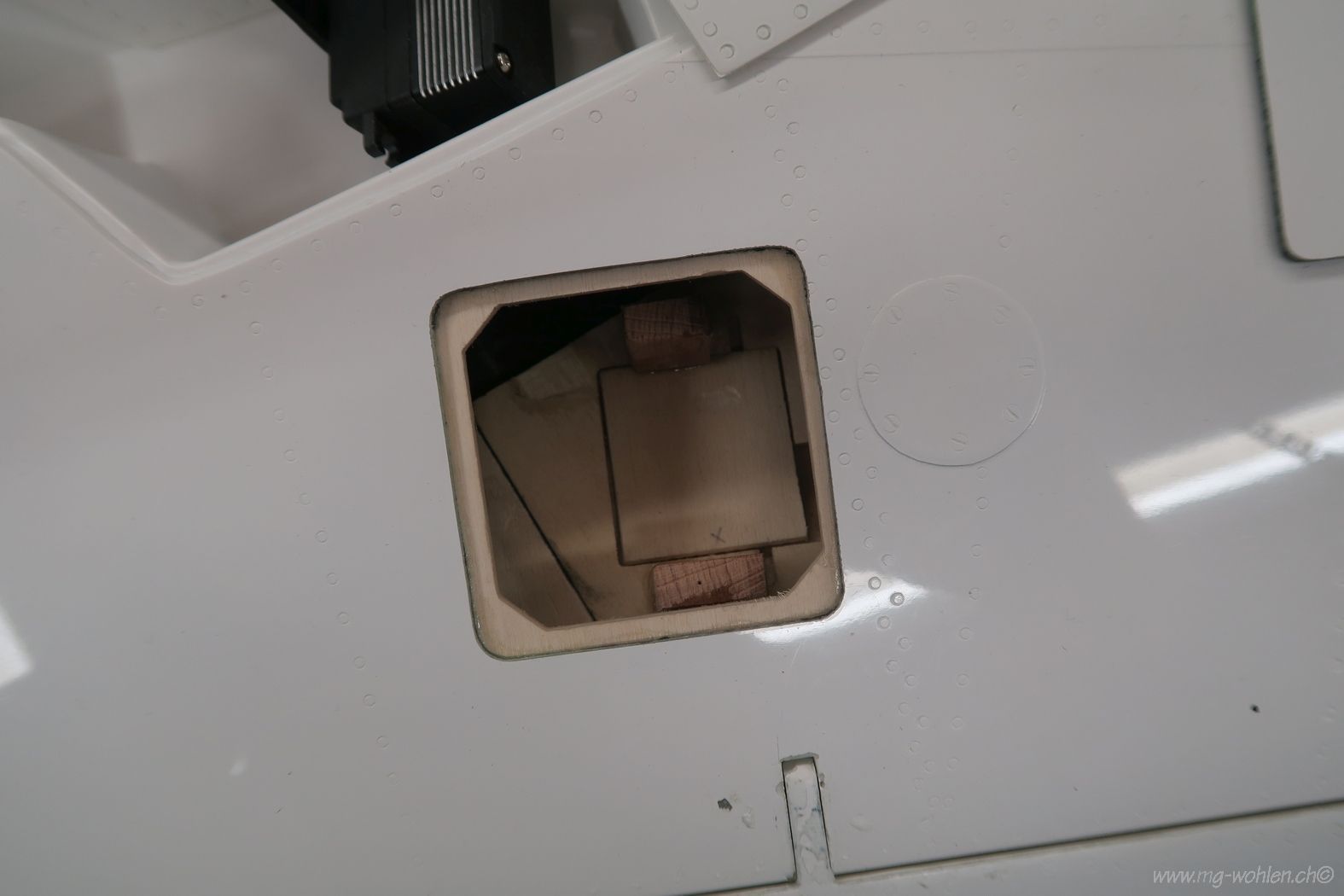

Höhenruderservos eingebaut
Der Stecker für das Höhenruderservo
Die Löcher für die Verschraubung werden gemacht
Der Holzdübel ist gesetzt
Die Servostecker der Höhenruderservos
Höhenruder angeschlossen und fertig montiert

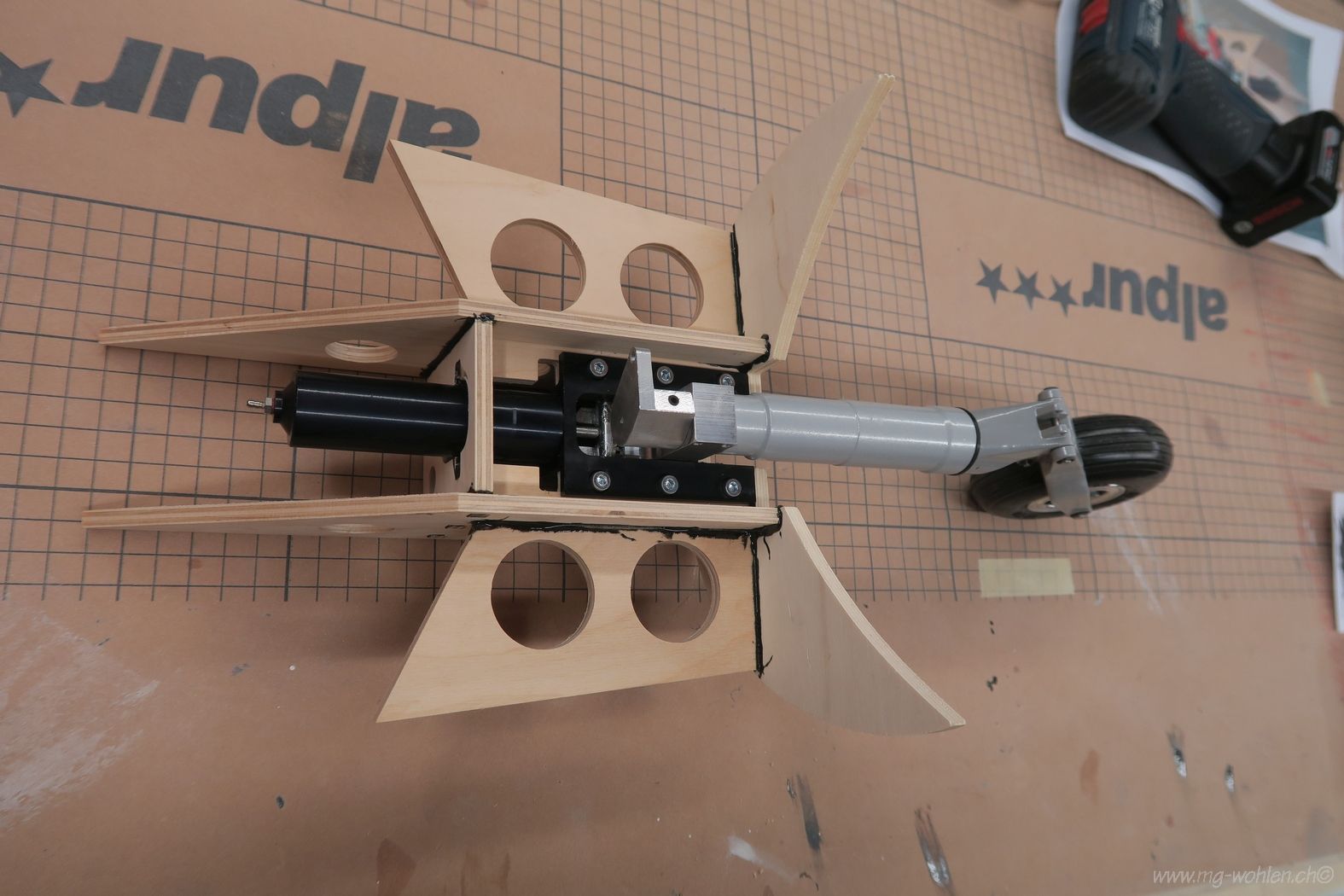

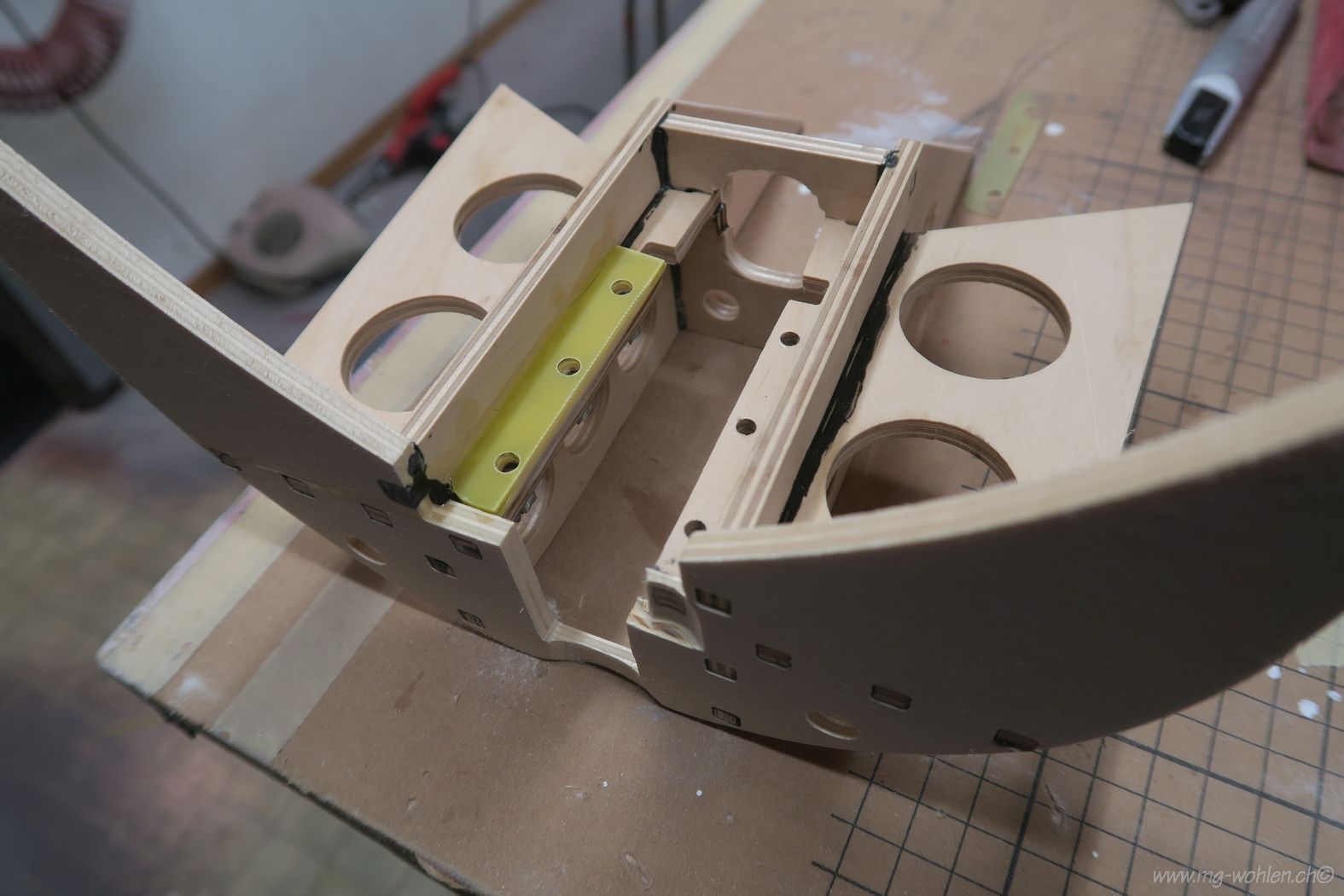

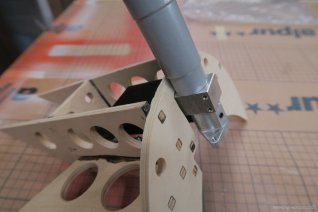

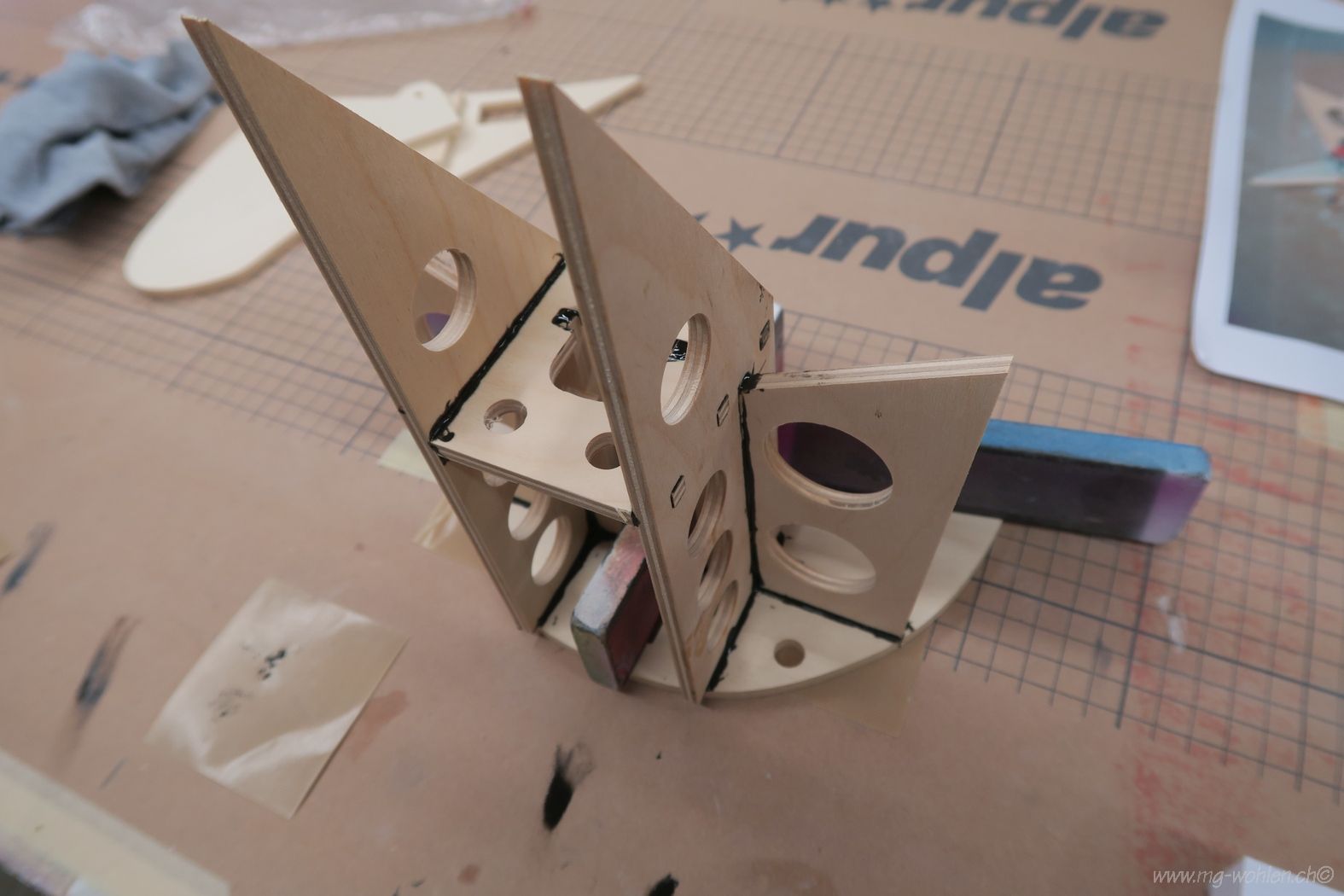

Die Halterung für das Bugfahrwerk wird zusammengeklebt

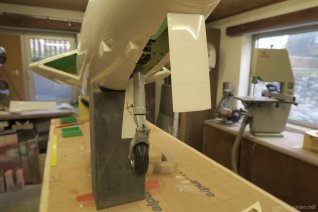

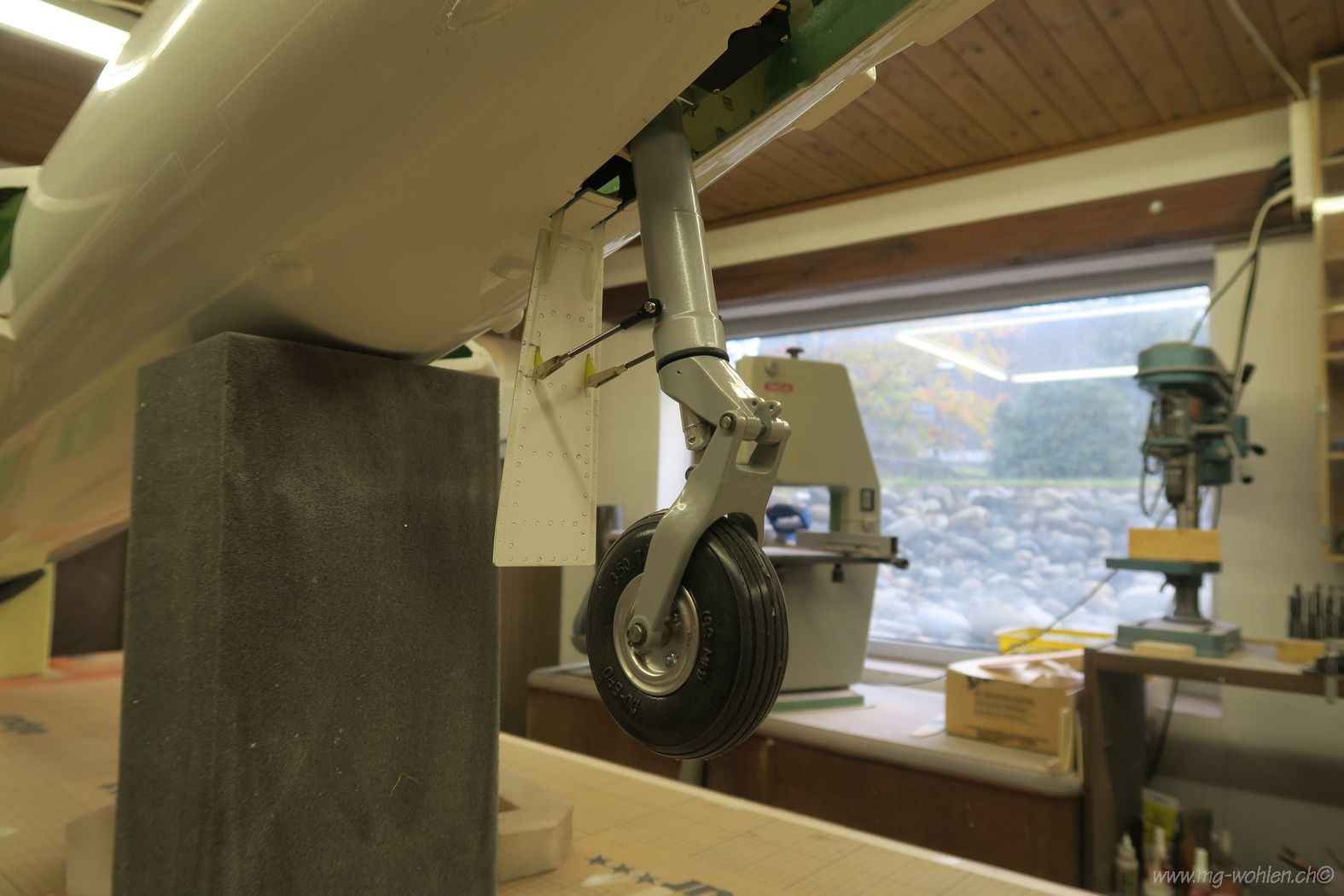

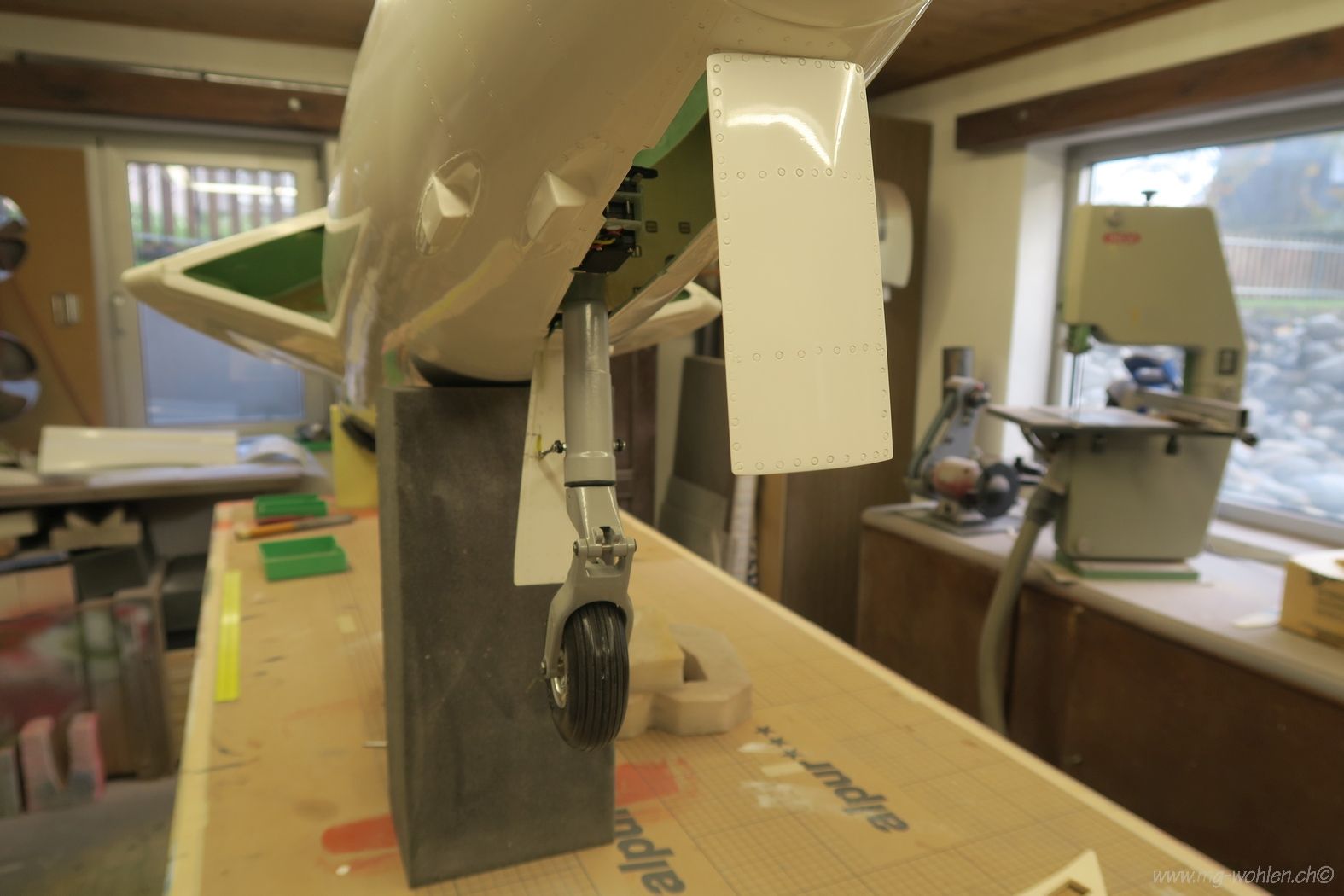

Bugfahrwerk probemontiert

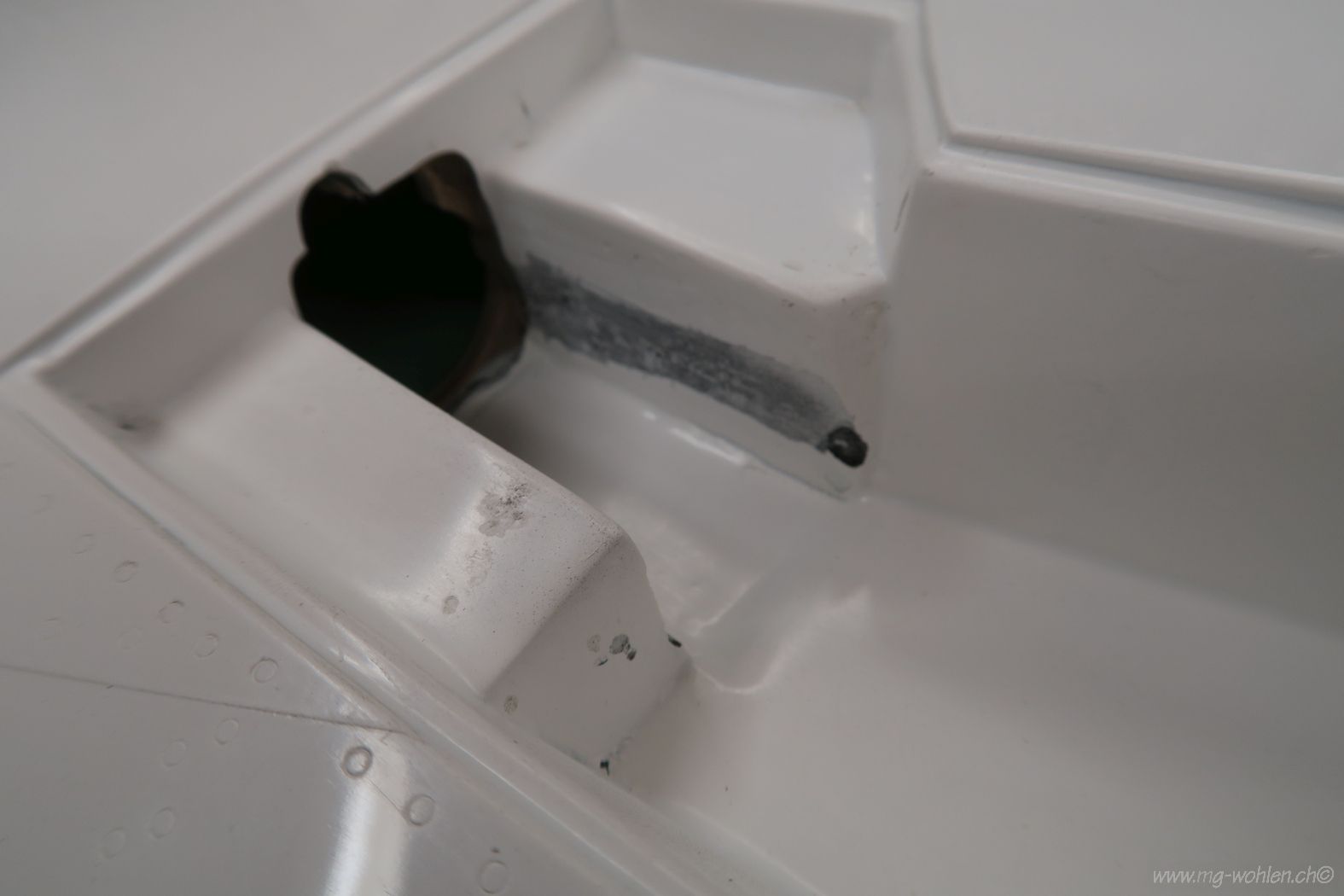

Hier musste noch ausgeschliffen werden

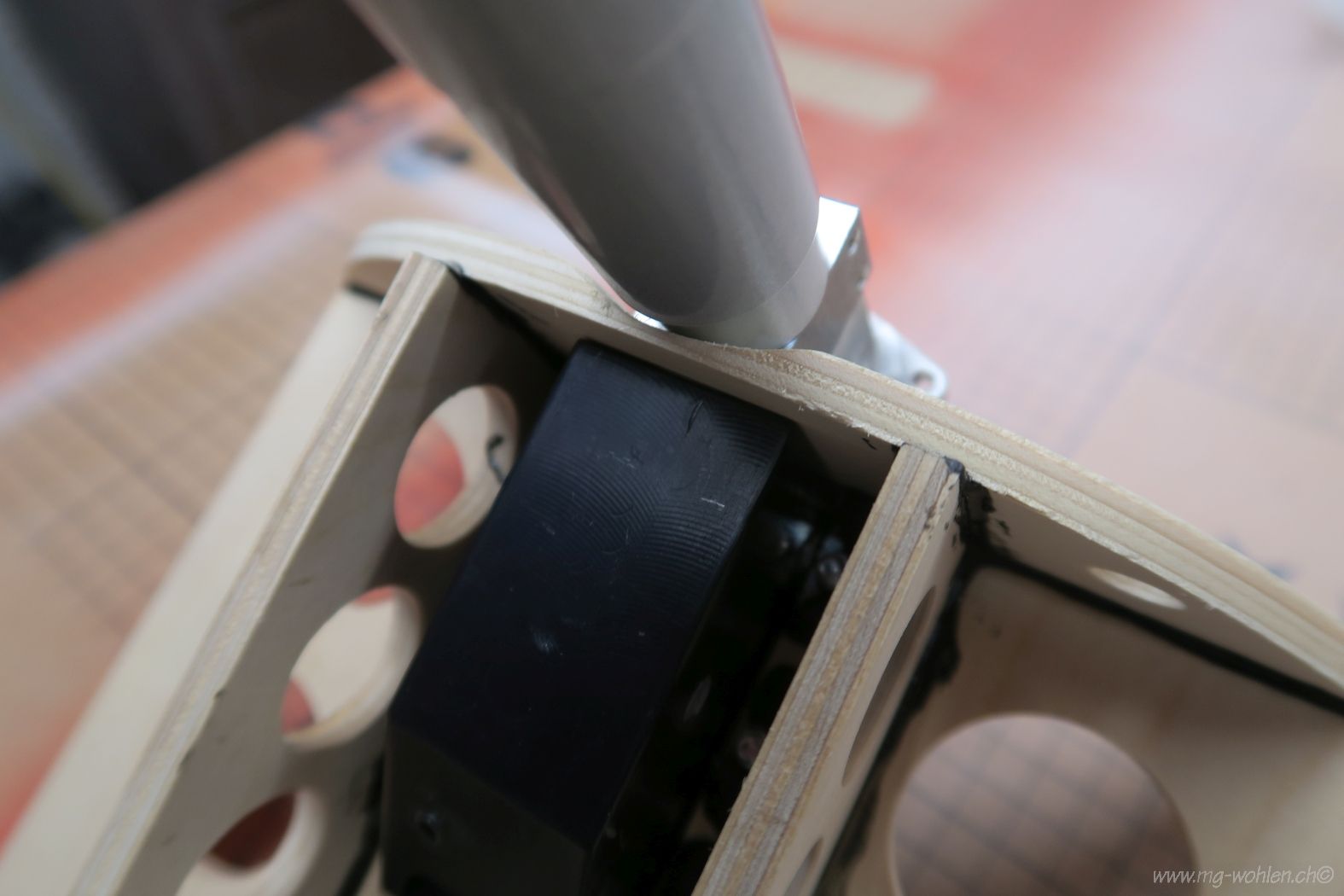

Für den Anlenkhebel muss auch noch Platz geschaffen werden
Damit das Fahrwerk senkrecht und mittig im Rumpf steht muss unterlegt werden
Jetzt kann eingepasst werden

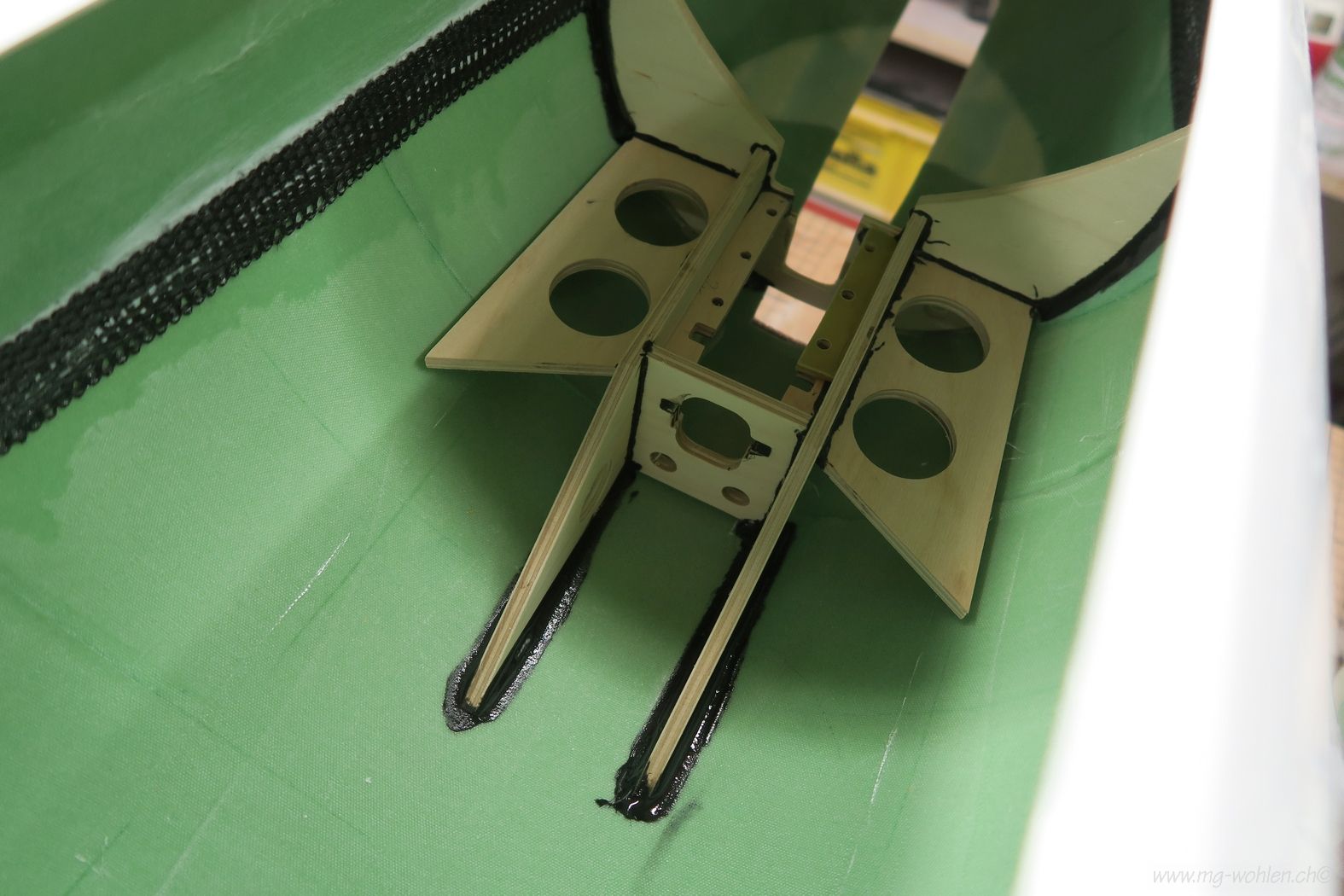

Die Fahrwerkshalterung ist fixiert

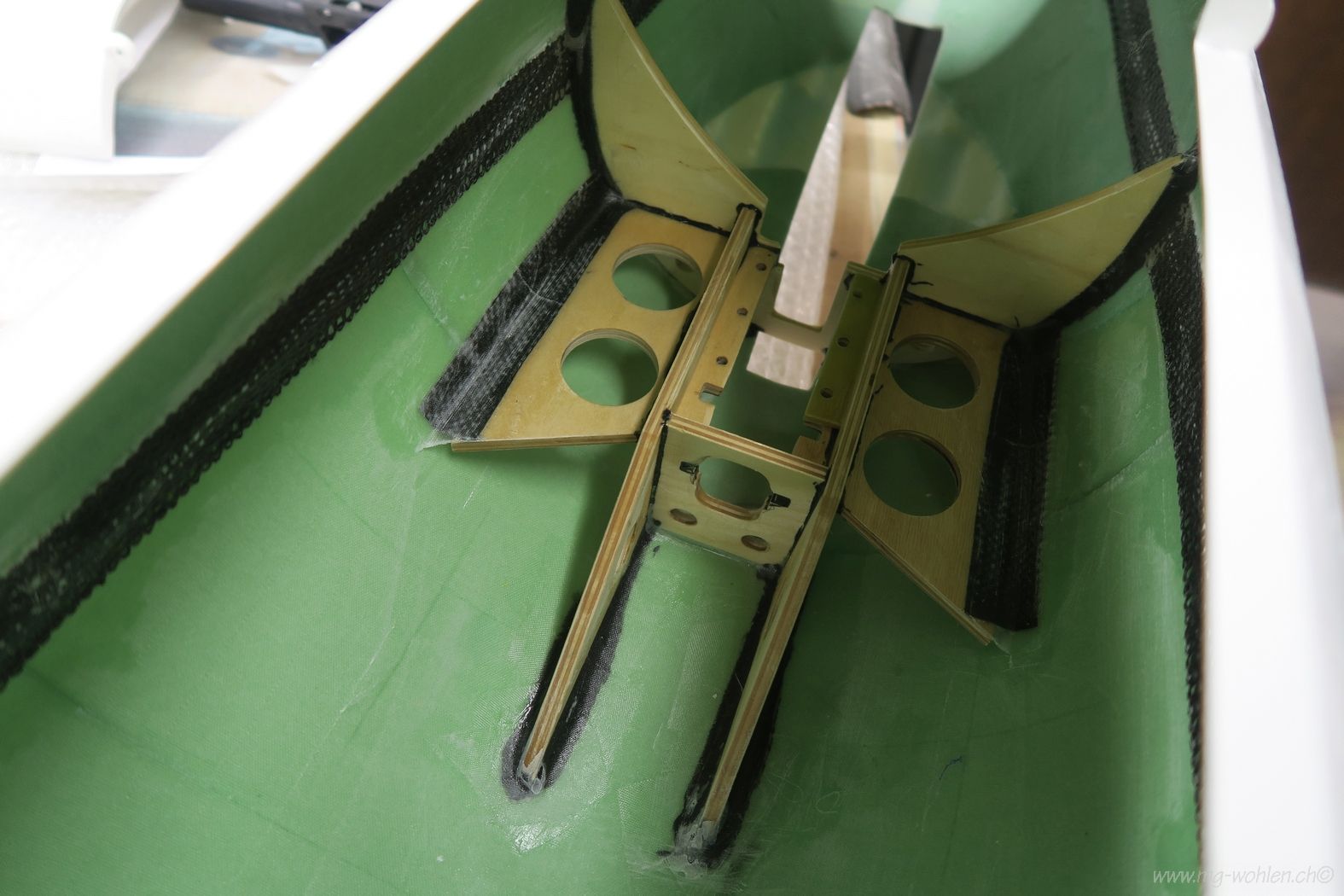

Jetzt wird noch mit CFK und GFK verstärkt
Die Klappen müssen passend geschliffen werden

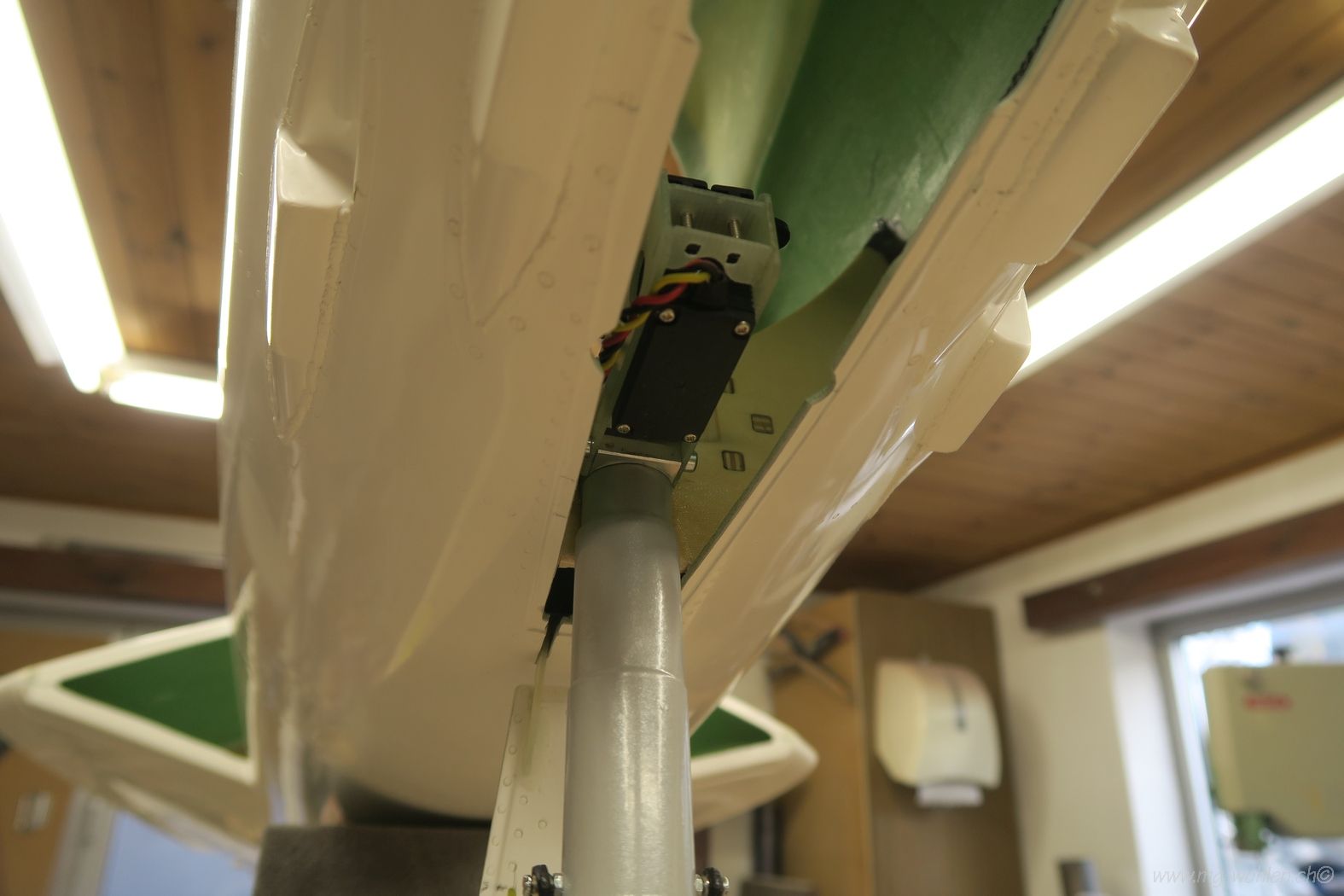

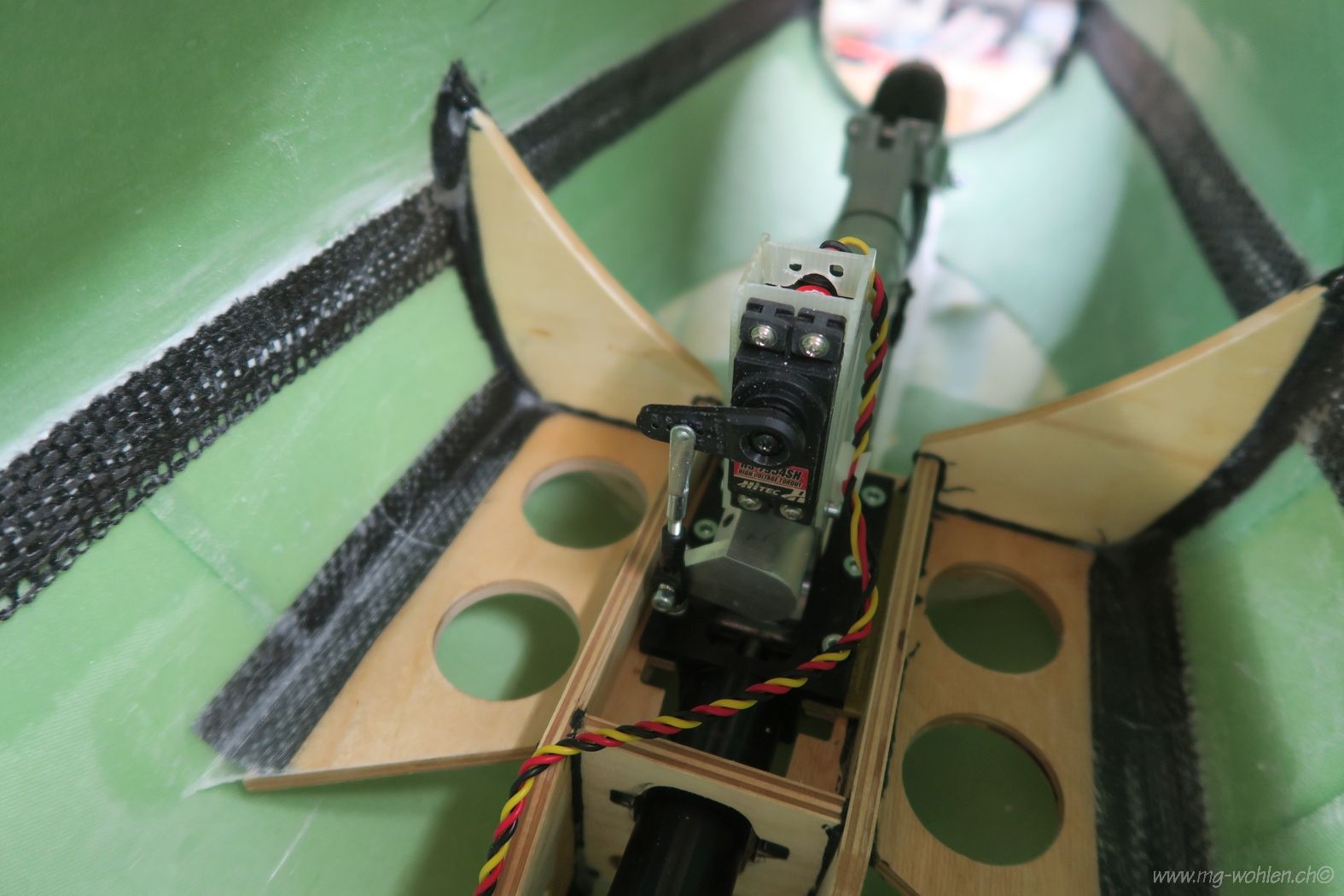

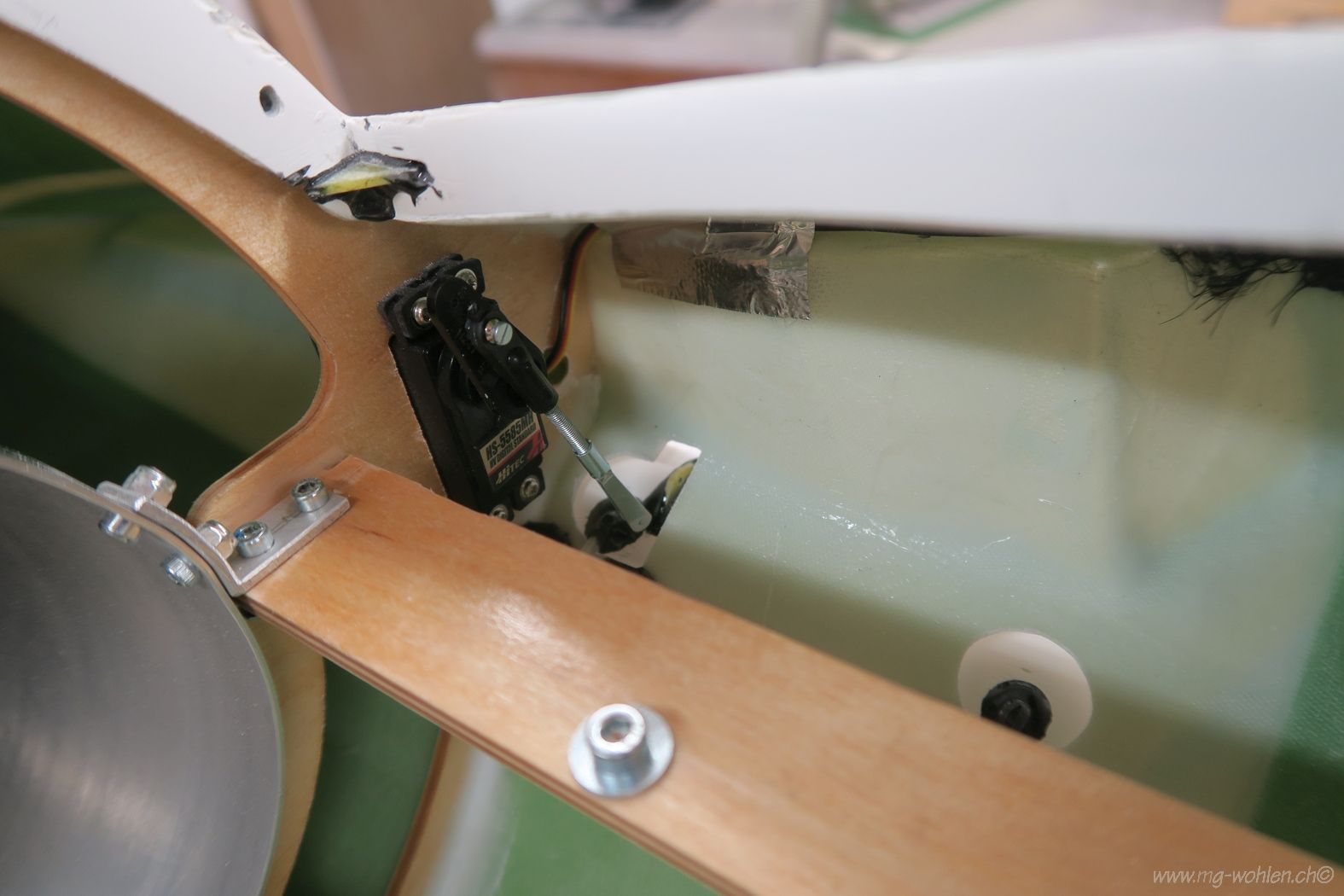

Das Lenkservo ist montiert und angelenkt
Die hintere Klappe ist anscharniert und mid dem Fahrwerk verbunden
Das Rohr ist drehbar dadurch kann sich die Klappe anpassen
Auch die vordere Klappe ist anscharniert
Das Kabel muss noch vor einklemmen gesichert werden

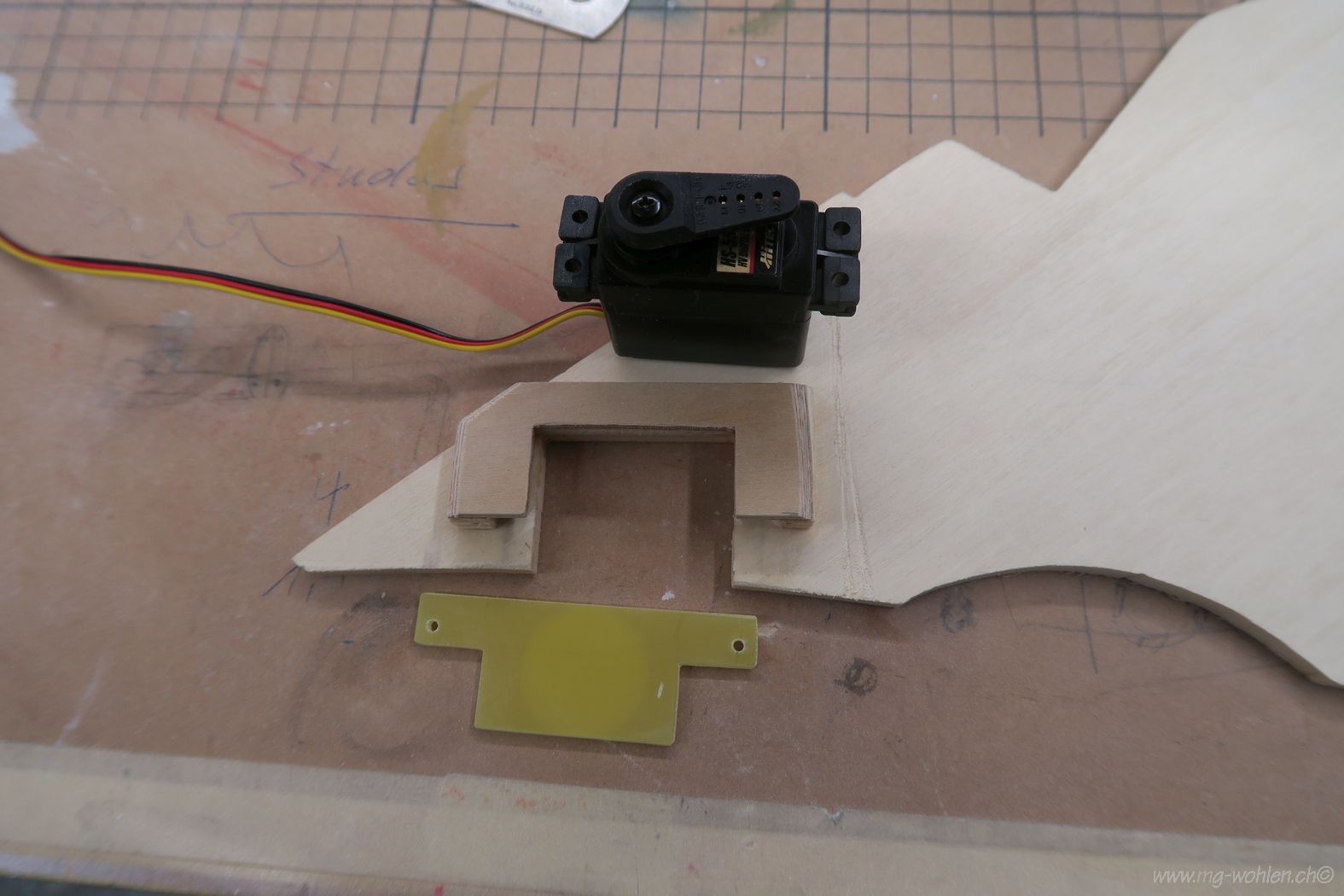

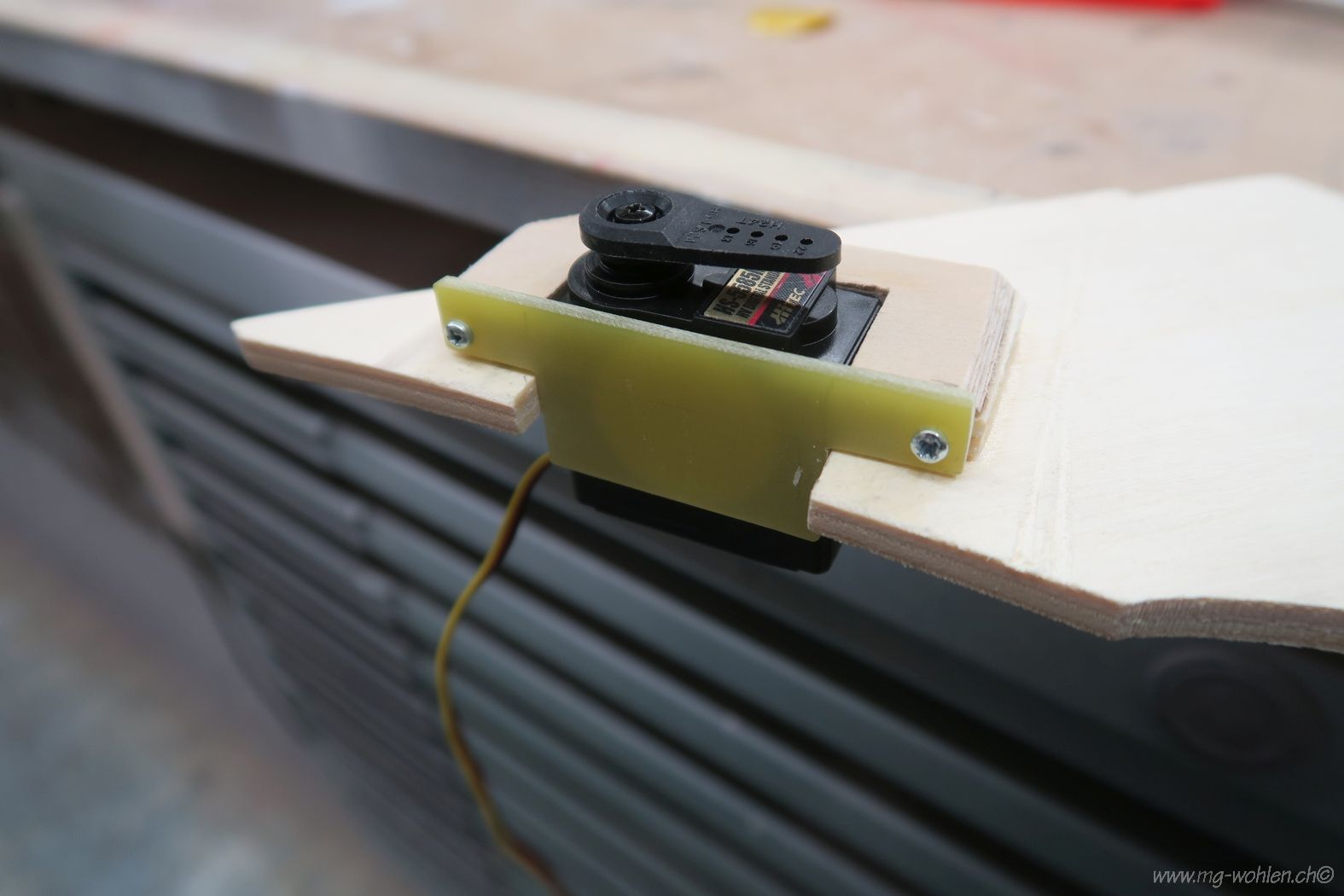

Das Servo muss demontierbar sein
Servo Einschieben
Servo eingeschoben und gesichert. Die ganze Einheit wird später eingeklebt
Die Halterung für die Bugspitze
Auch im Seitenleitwerk müssen die bestehenden Halterungen raus

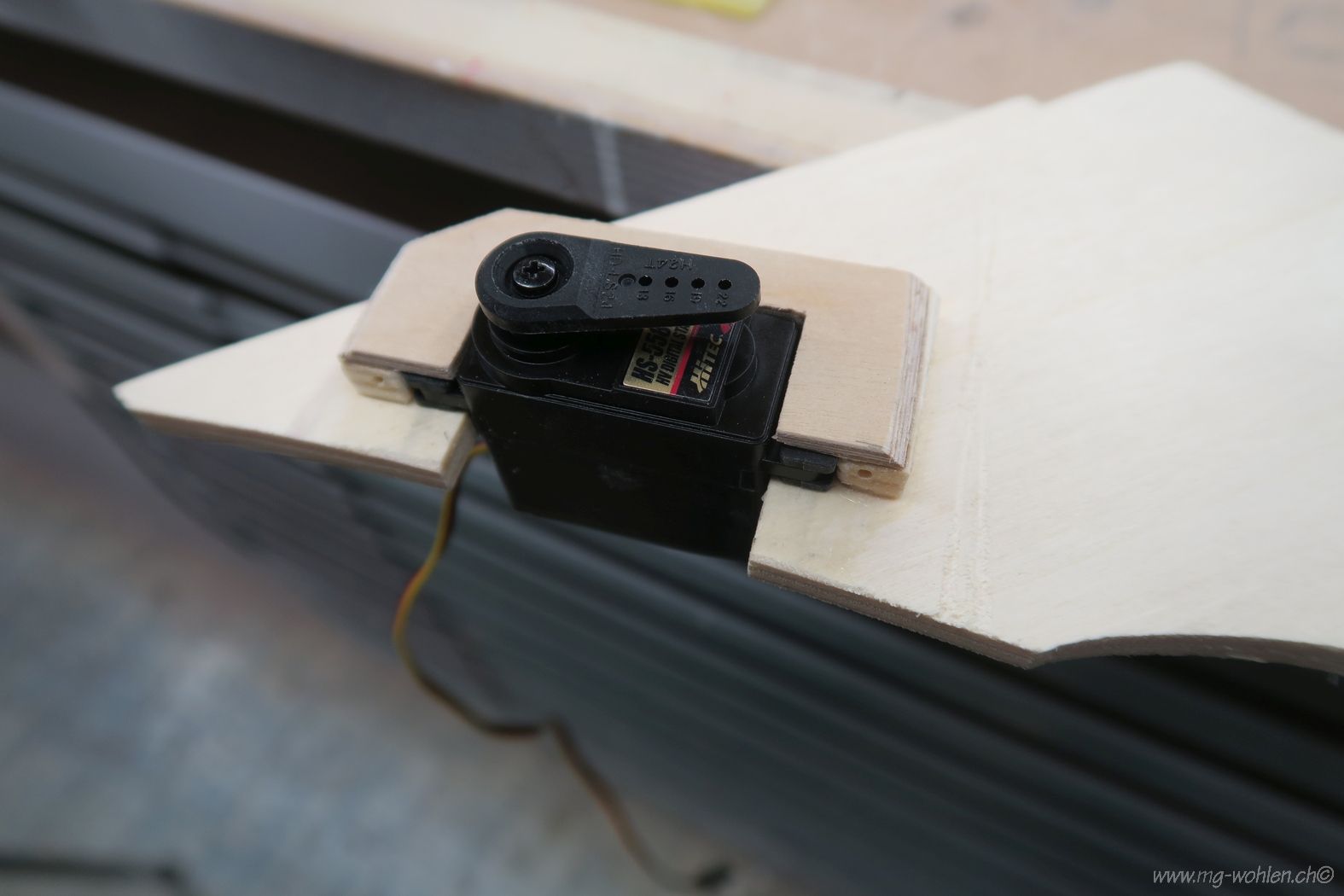

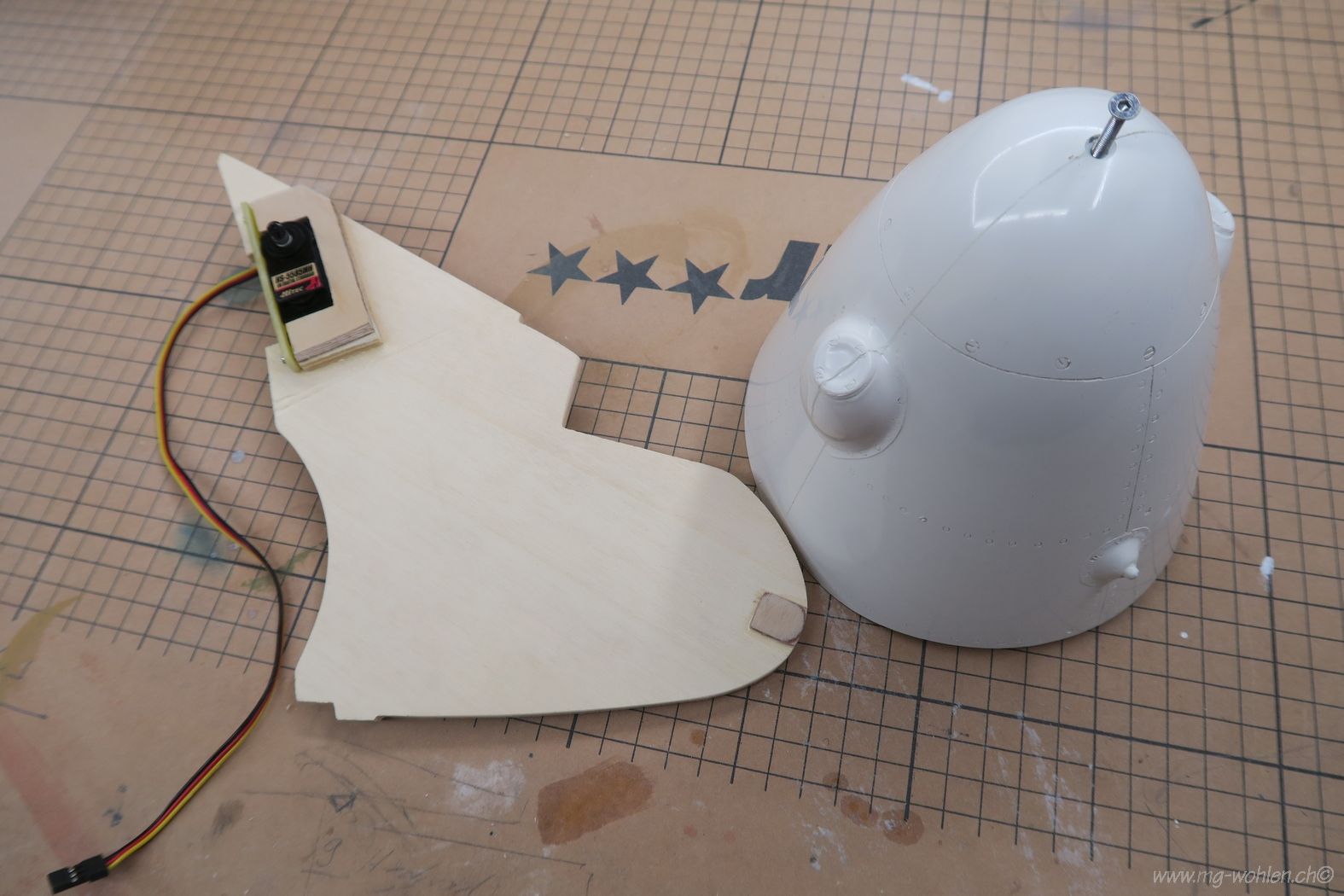

SLW Servo montiert
Das Seitenleitwerk muss am Ruder angepasst werden
Mindestens 5mm müssen weggeschliffen werden damit das Ruder passt
Dremel sei Dank

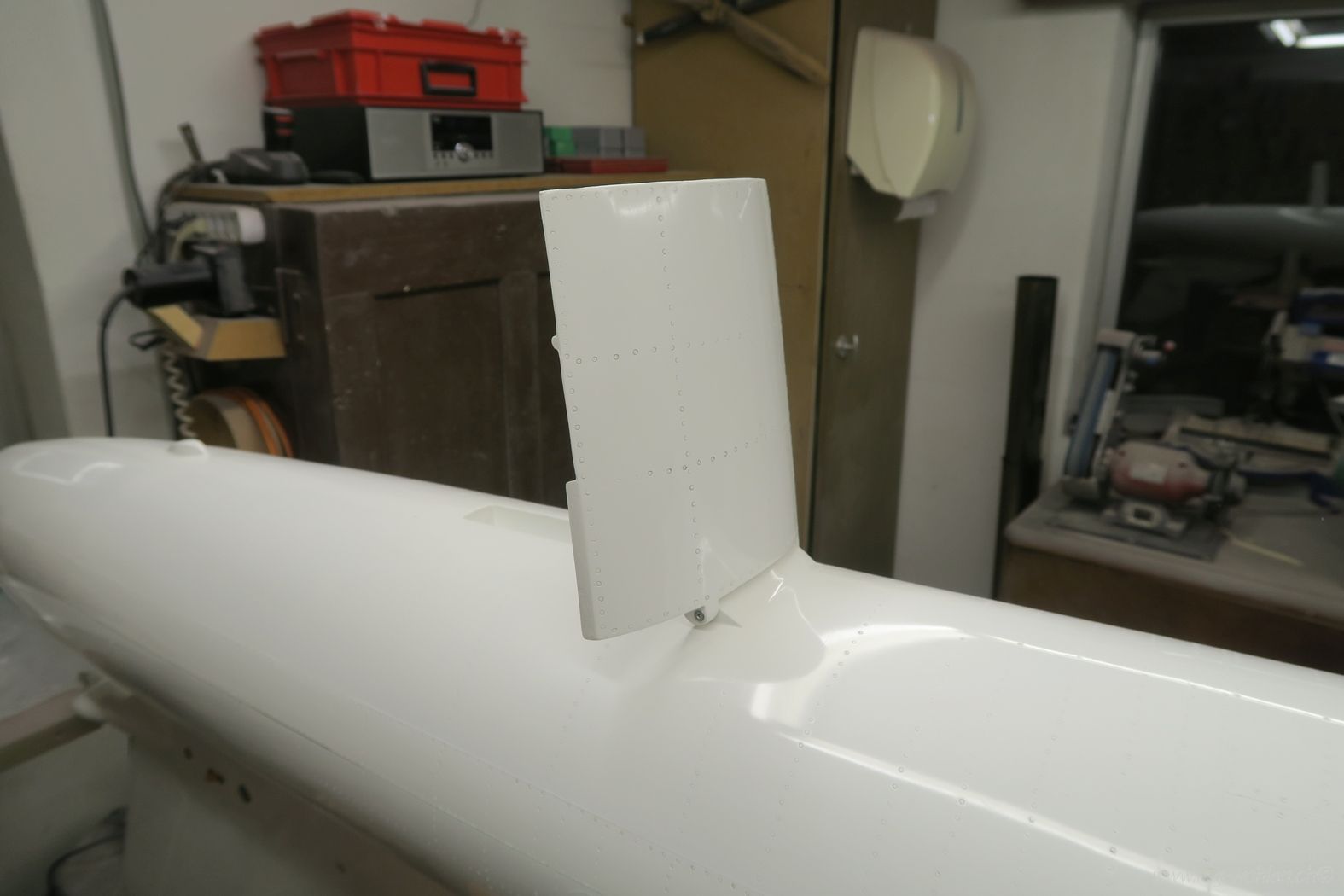

Nach dem Anpassen und der Lagerung einbauen kann das Ruder angelenkt werden

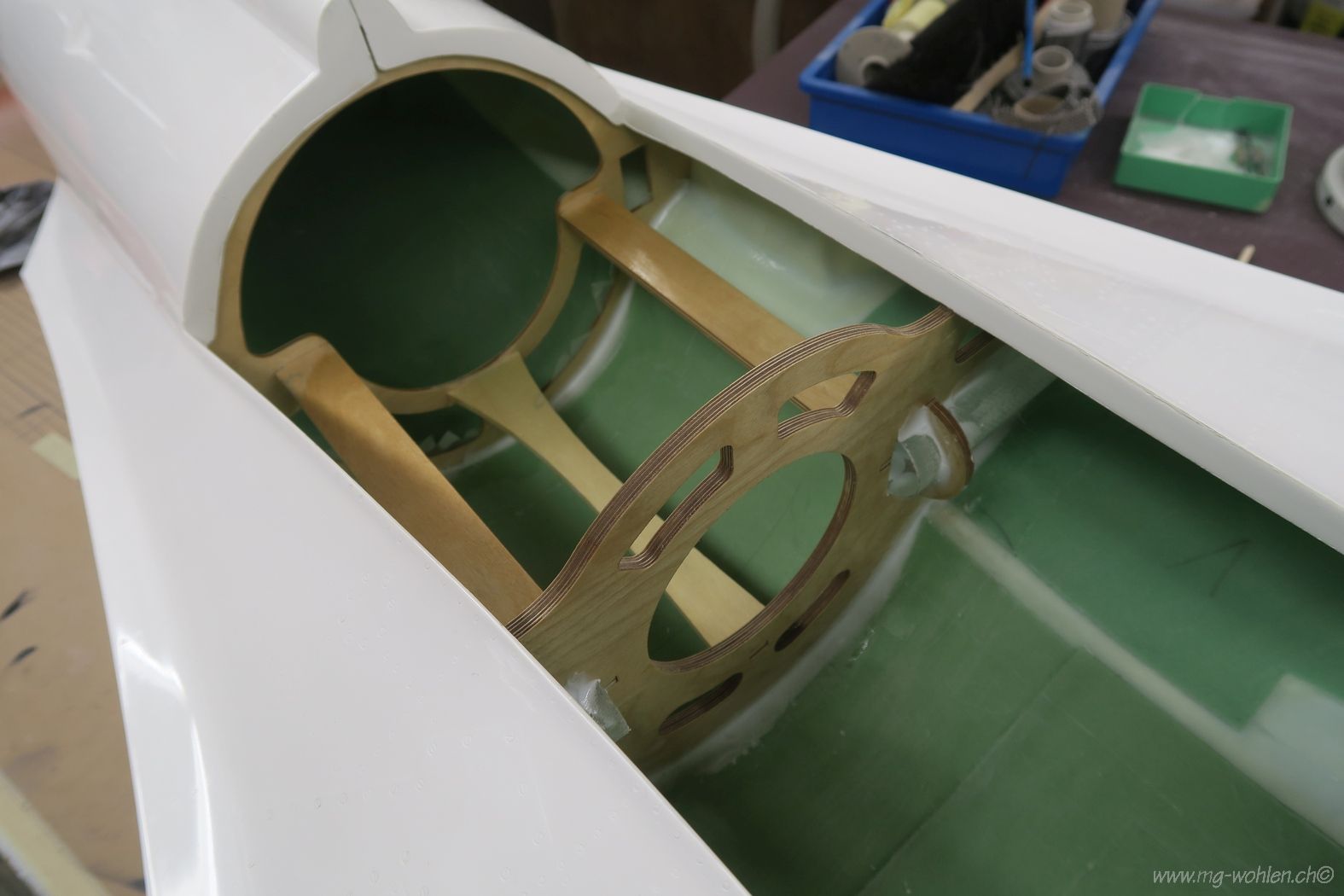

Die Triebwerkshalterung wird mit Harz eingestrichen

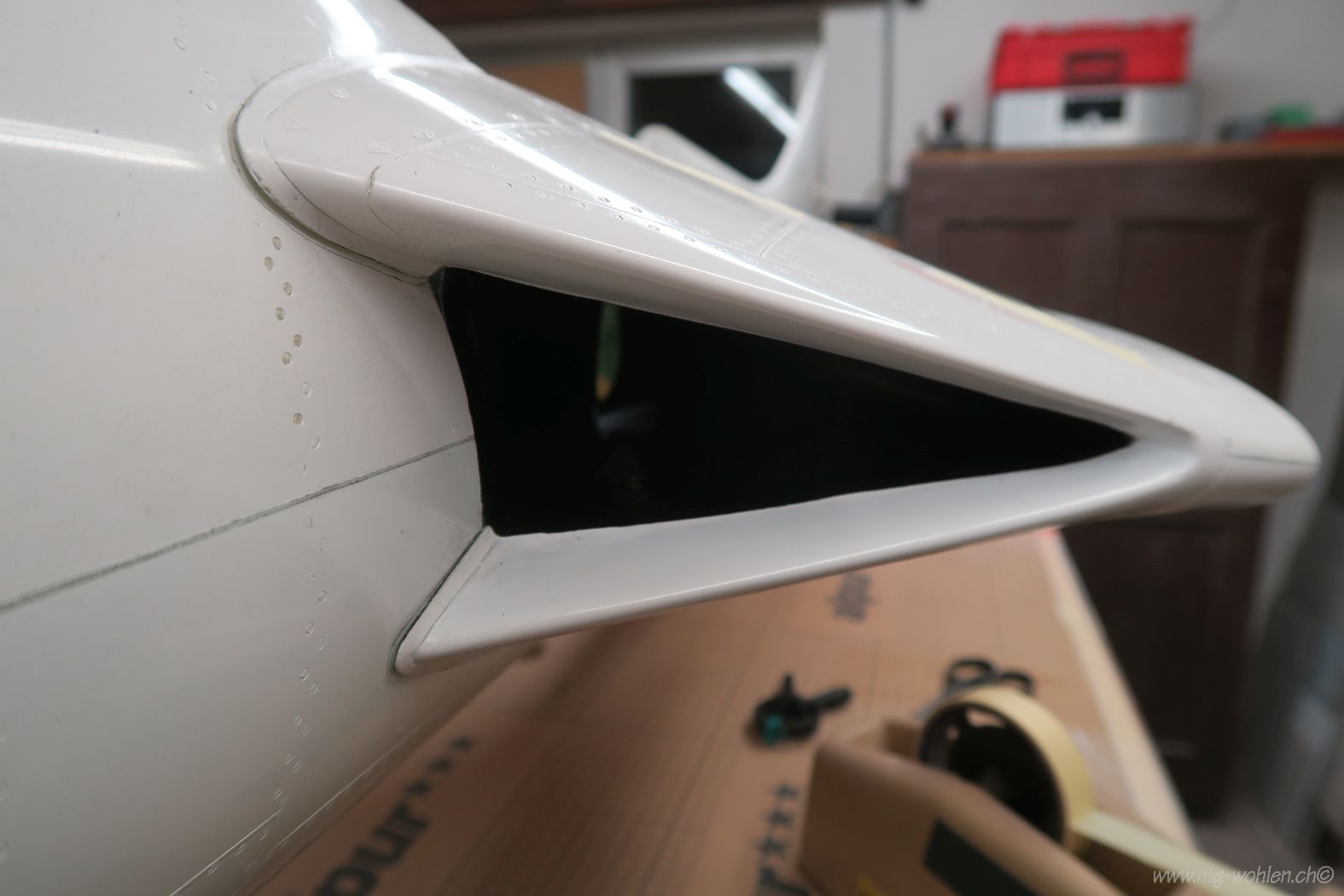

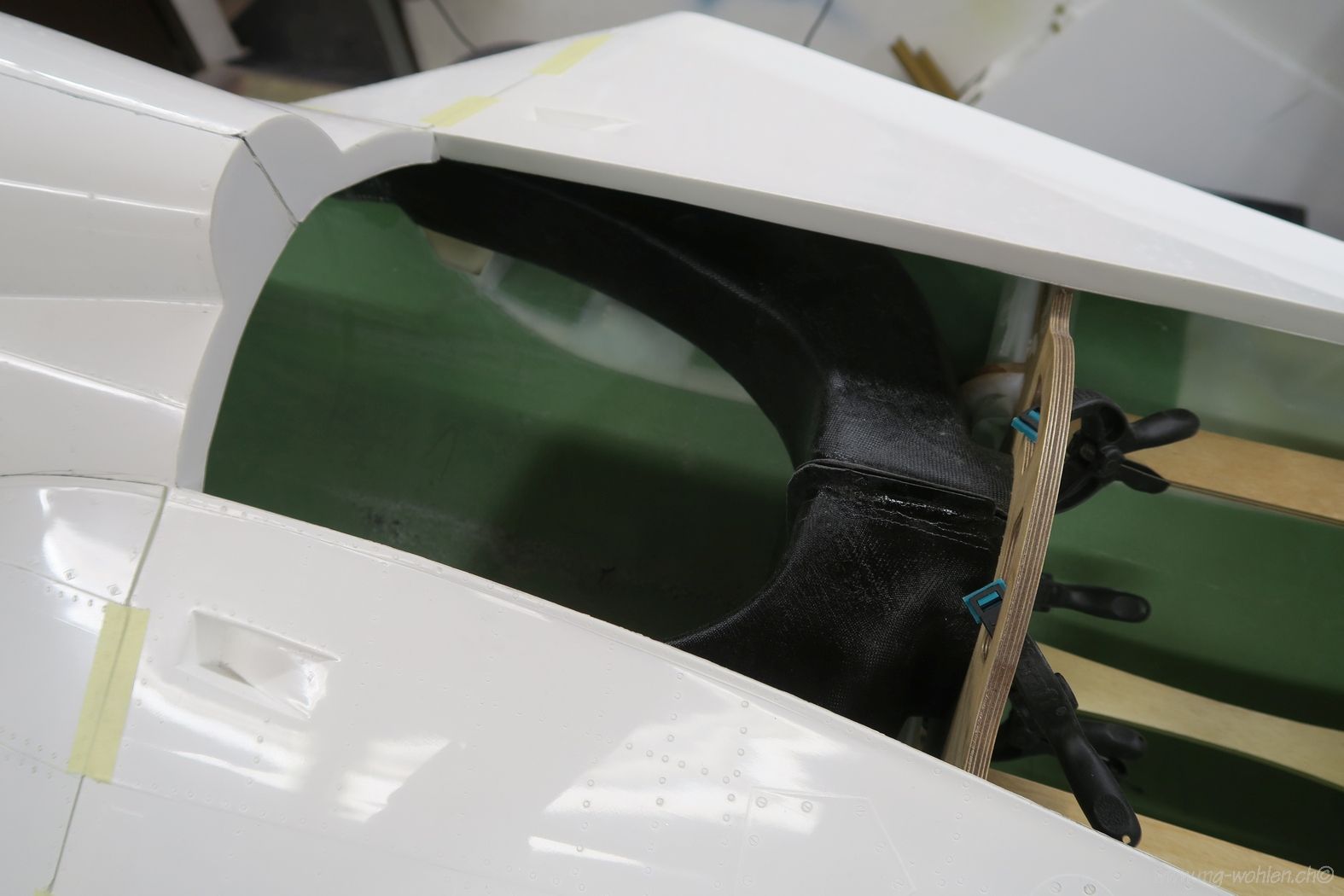

Die Luftkanäle werden eingepasst
Schleifen bis gut
Seitlich müssen die Kanäle dem Rumpf angepasst werden

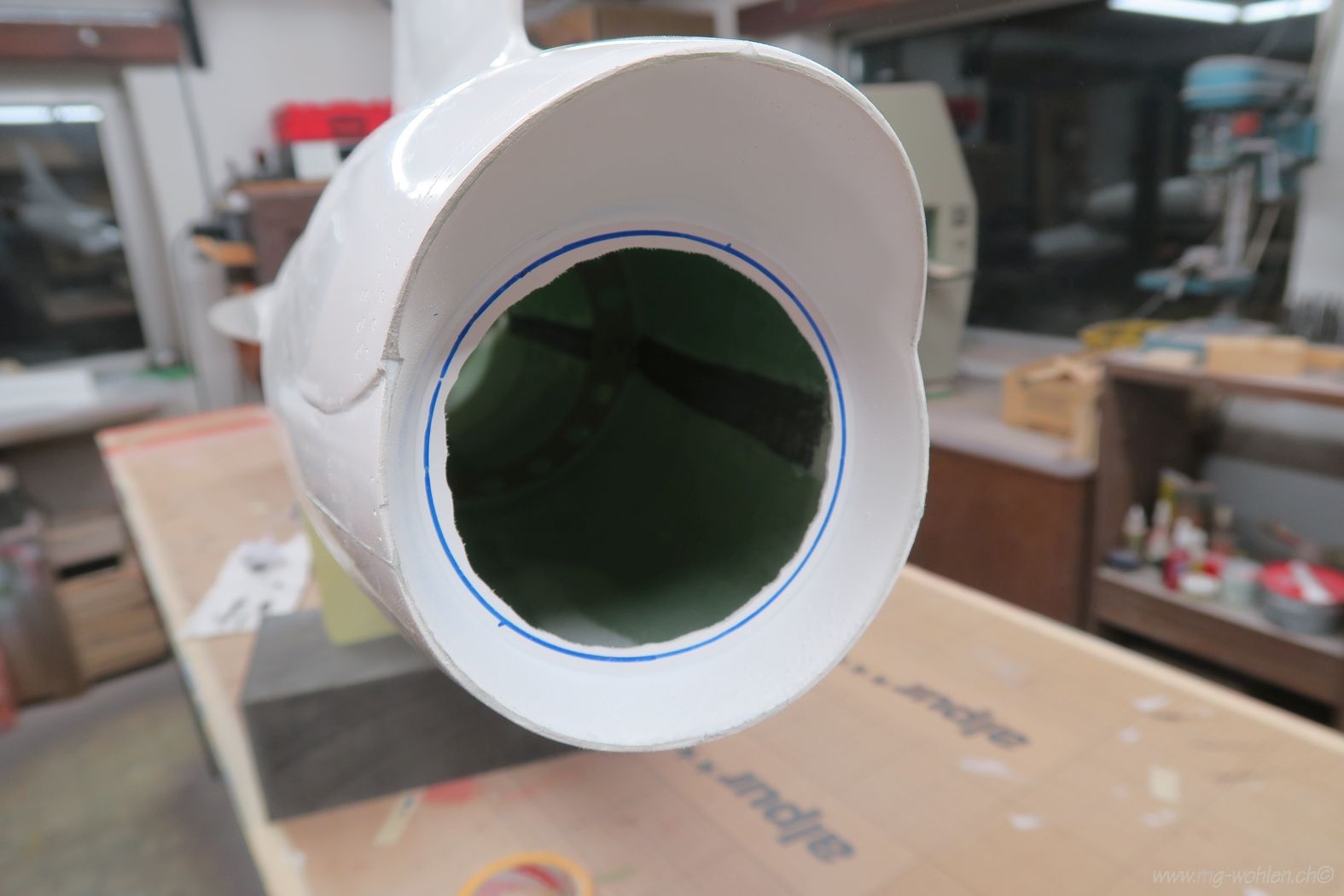

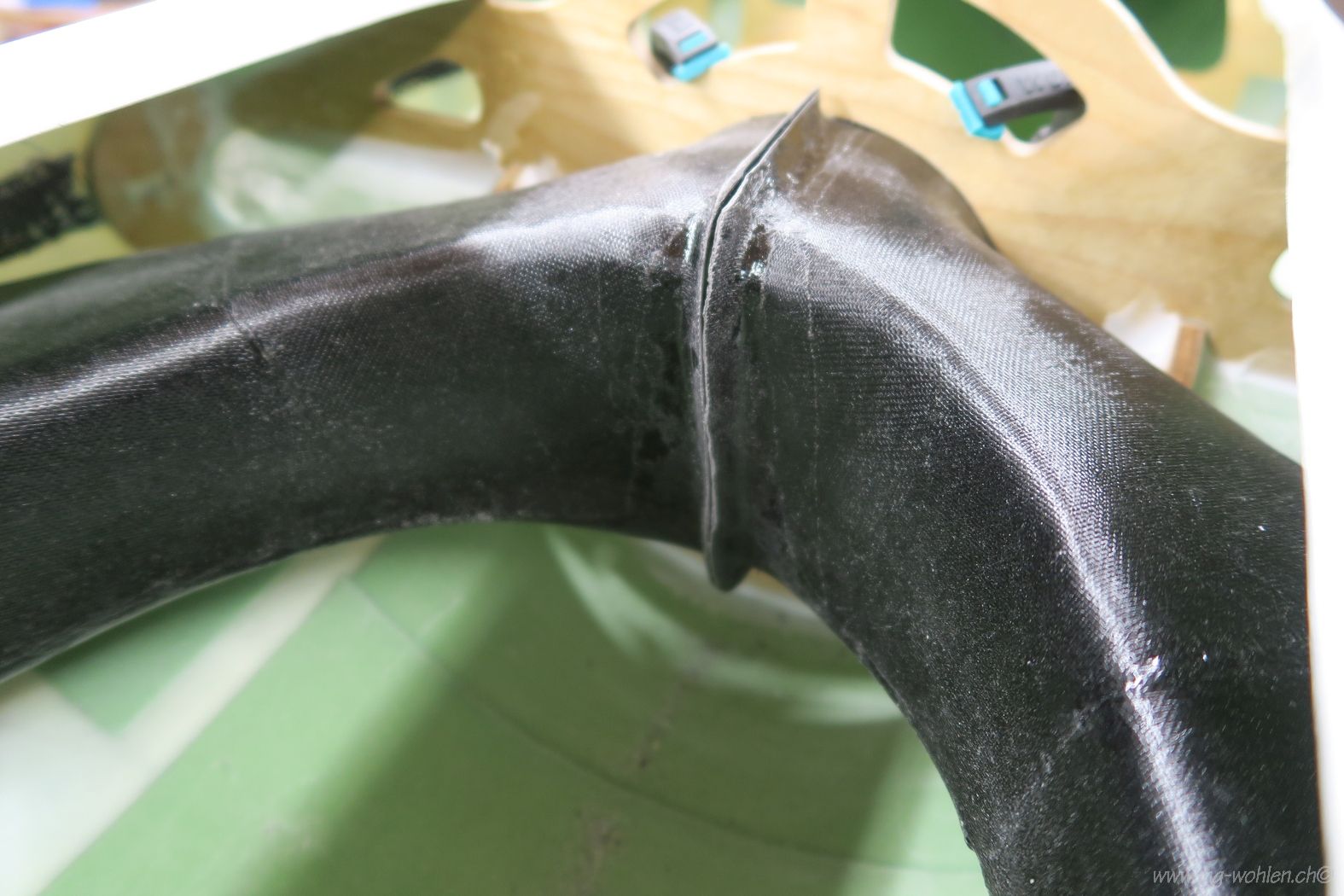

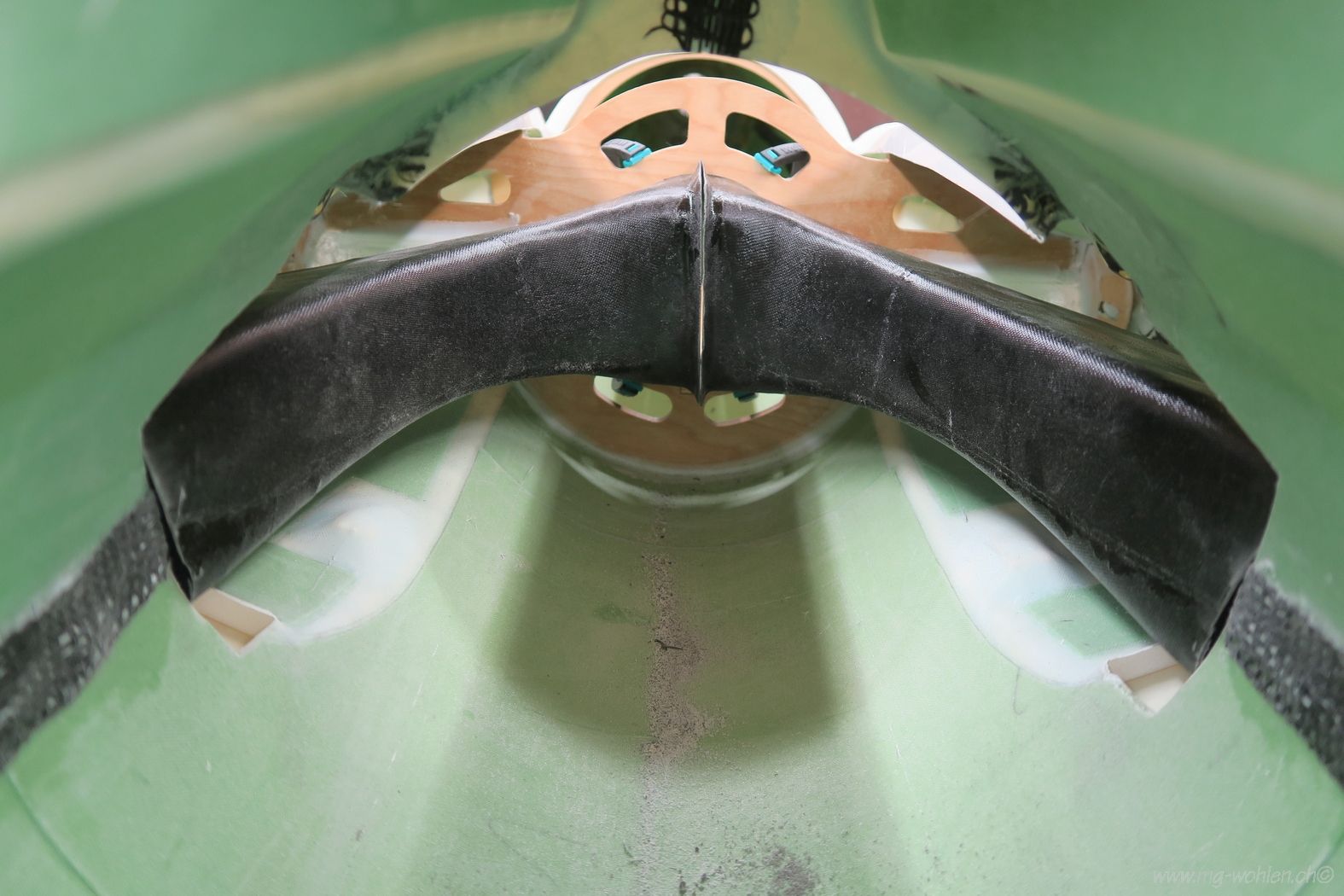

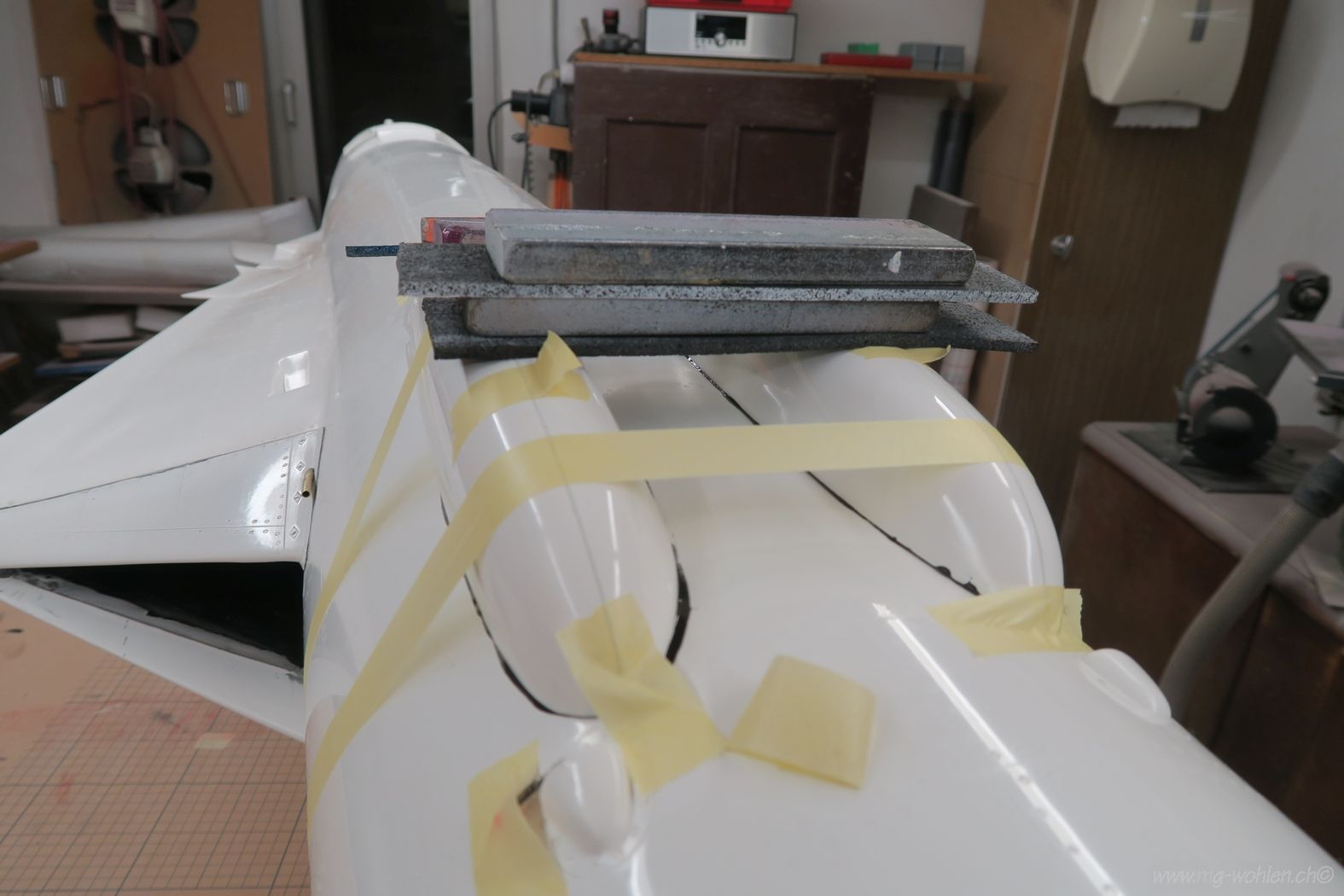

Die Einlauflippe wird noch schön mit dem Kanal verbunden
Zur Kontrolle alles provisorich ankleben
Diese Öffnung muss noch dem Schubrohr angepasst werden
Nach und nach wird ausgeschliffen

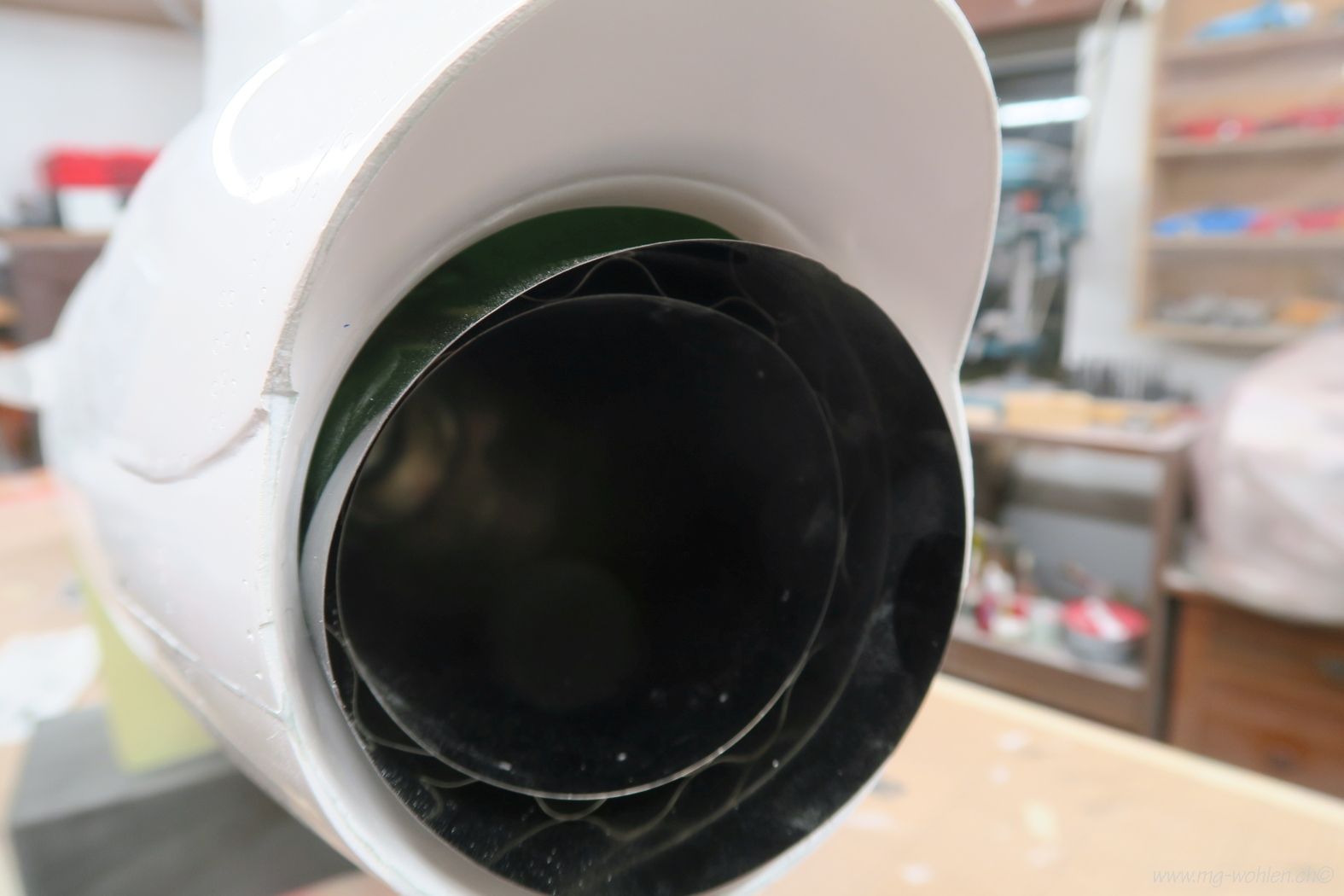

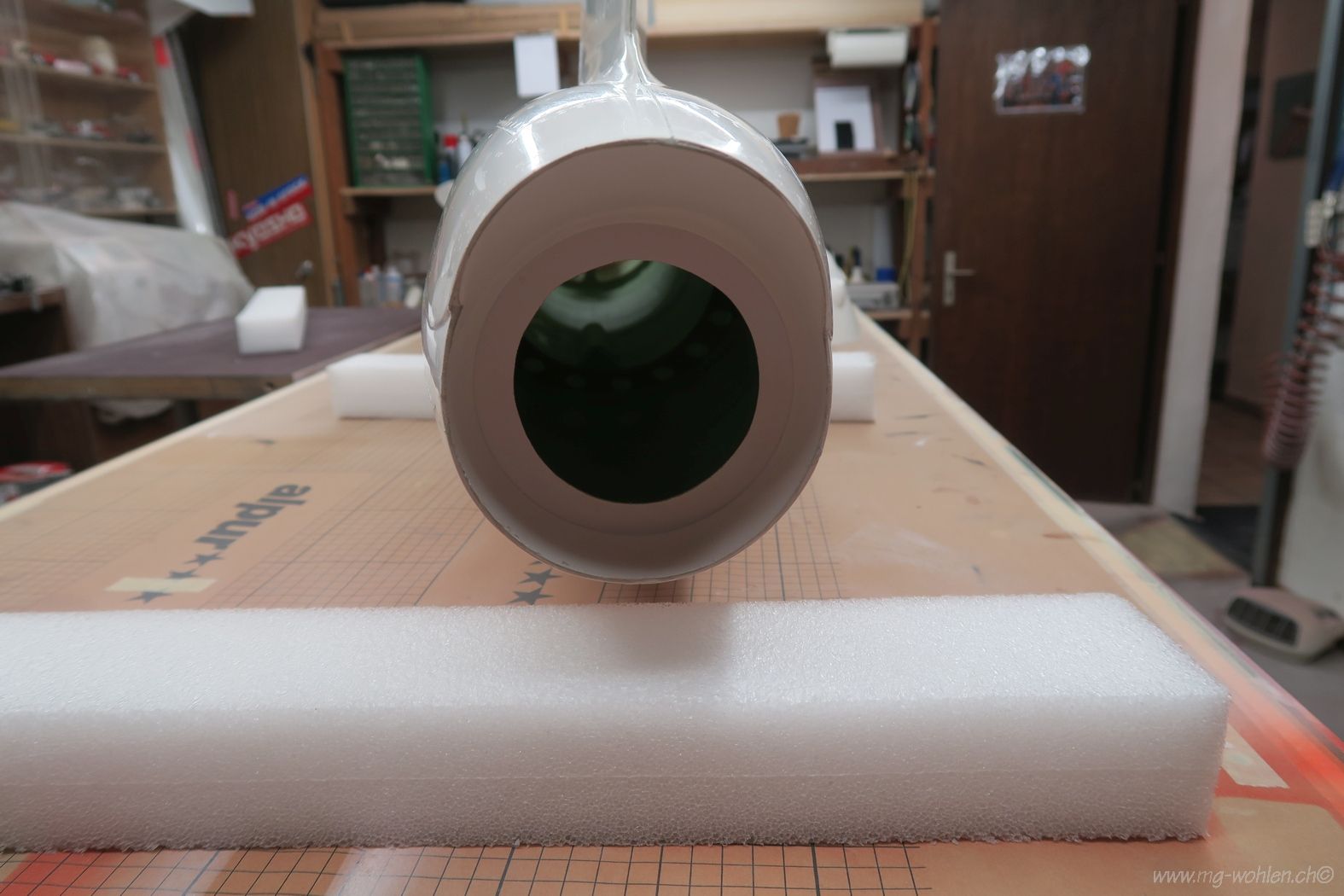

Der Auslass muss noch grösser werden

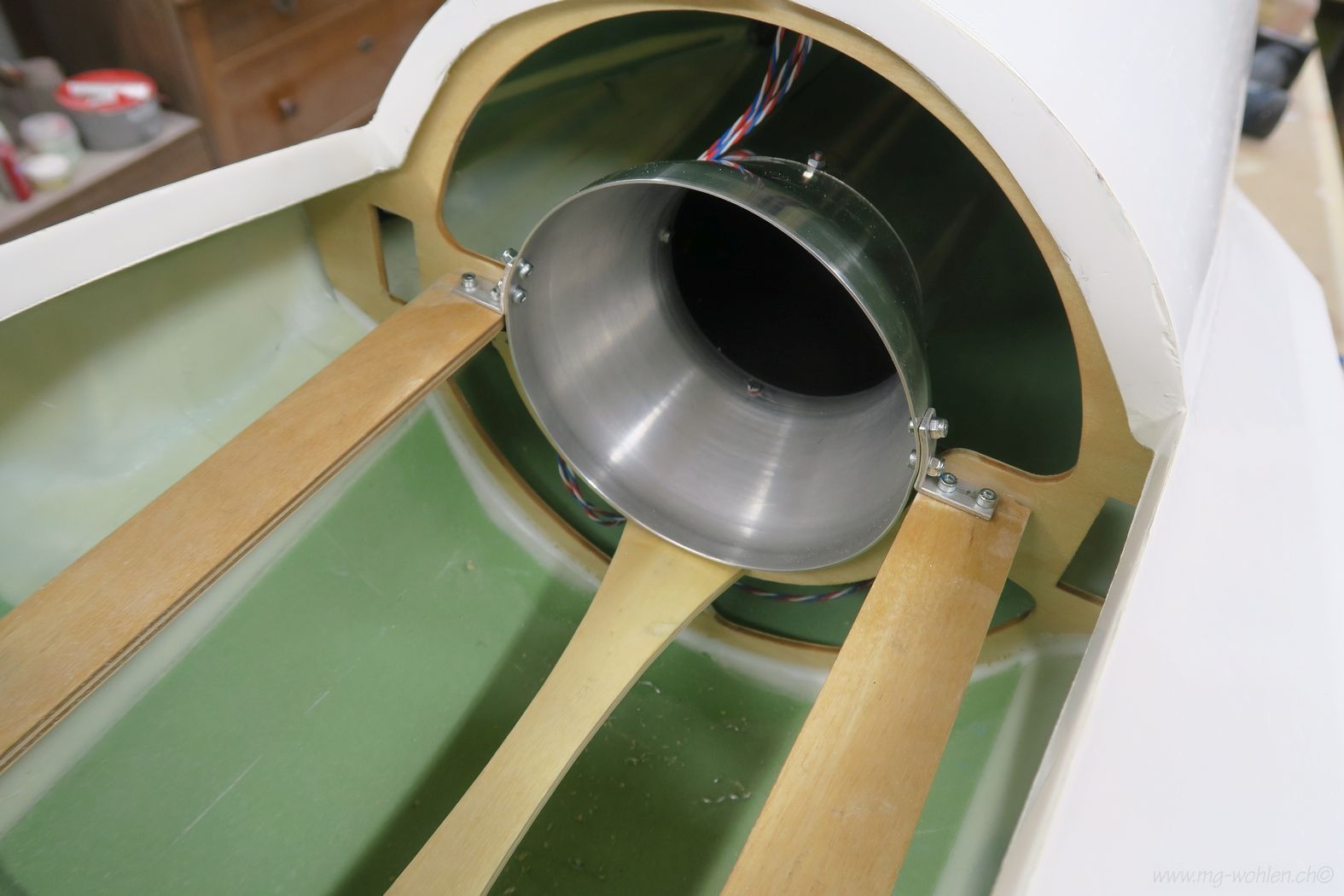

Das Schubrohr ist vorne nur mit zwei Laschen befestigt
Jetzt wird der Tank vorbereitet

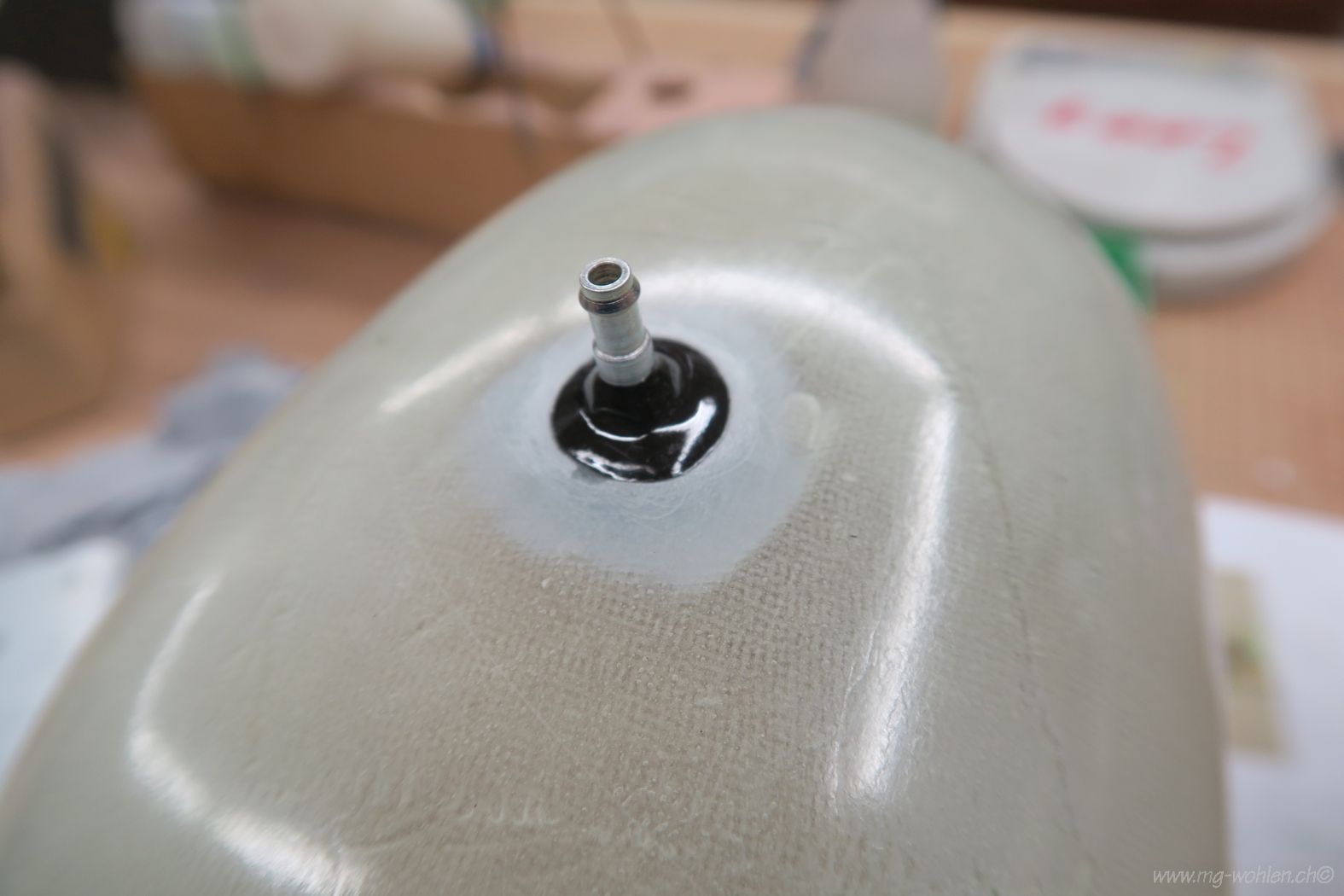

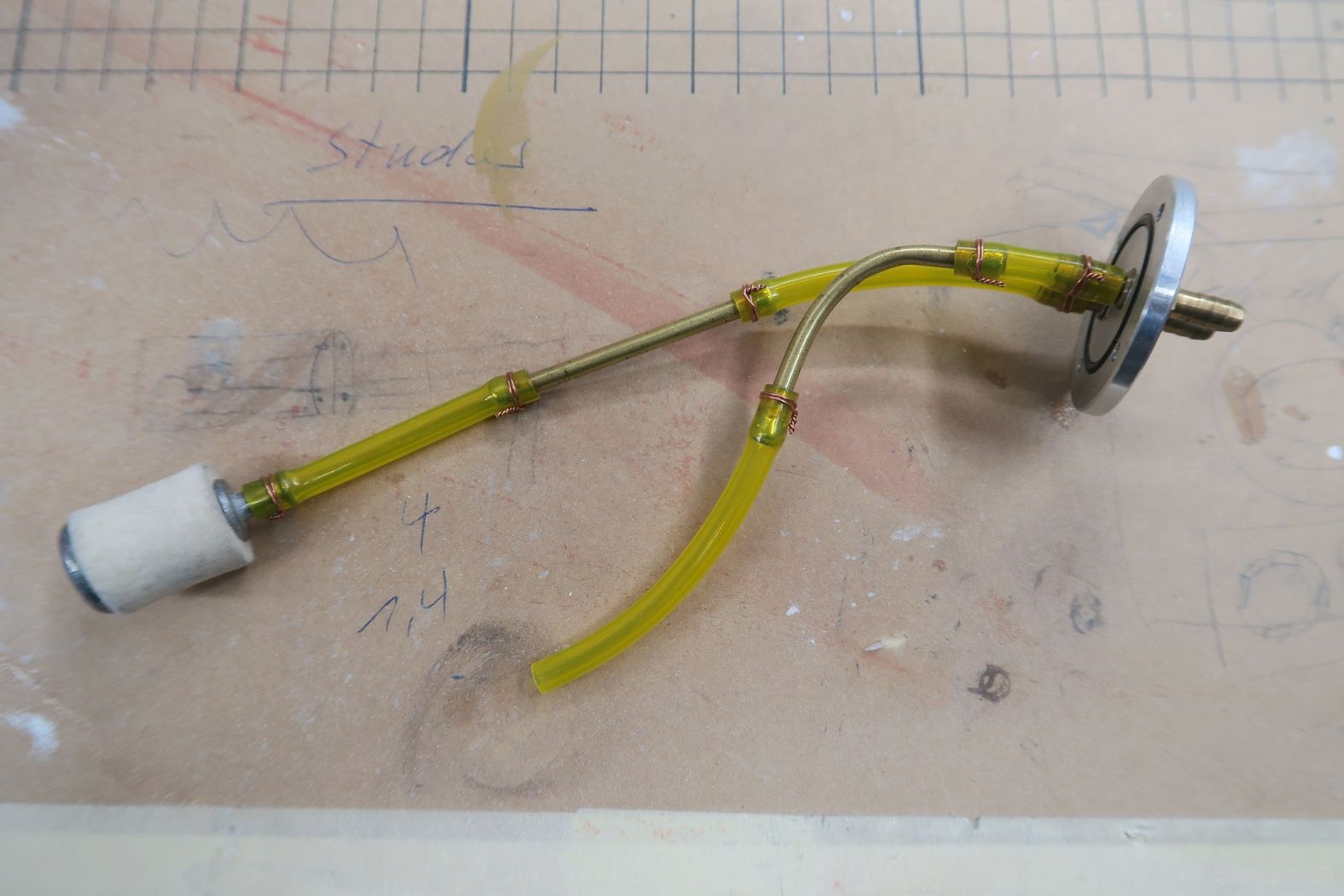

Die Tank Innerei
Die Haltelaschen sind eingeklebt

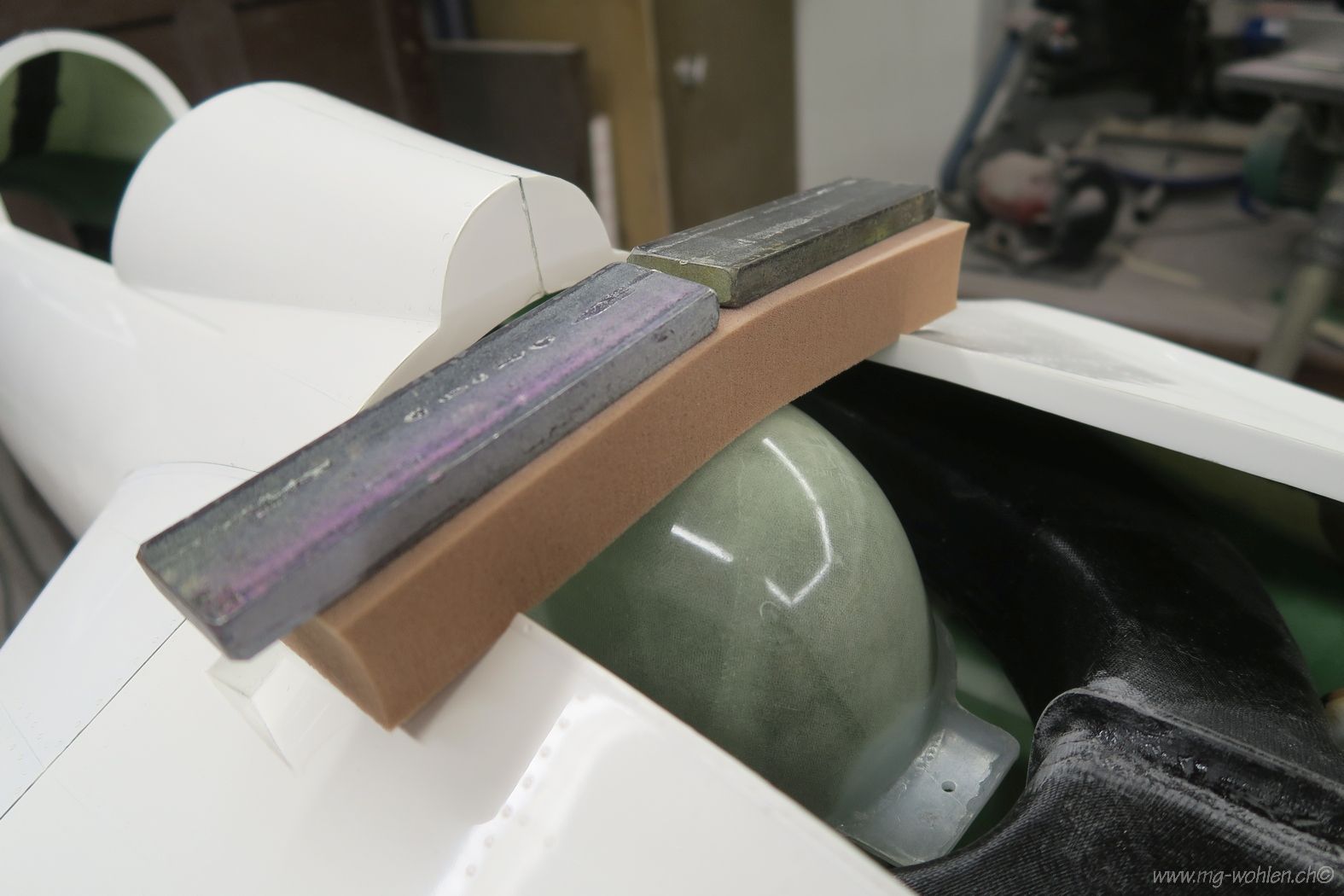

Der Tank muss bis zum Aushärten der Halterungen fixiert bleiben
Nach dem Aushärten werden die Haltelaschen noch laminiert

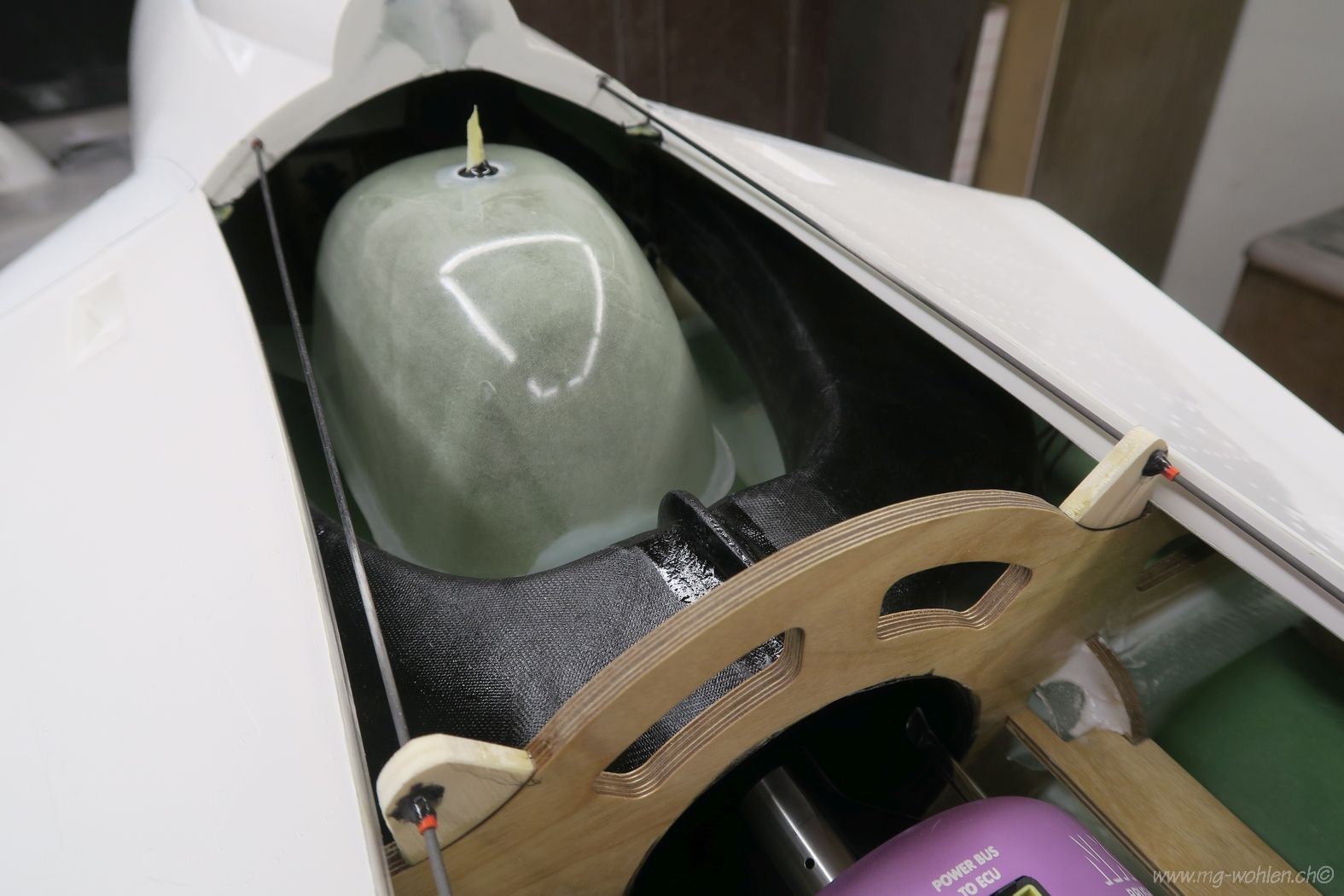

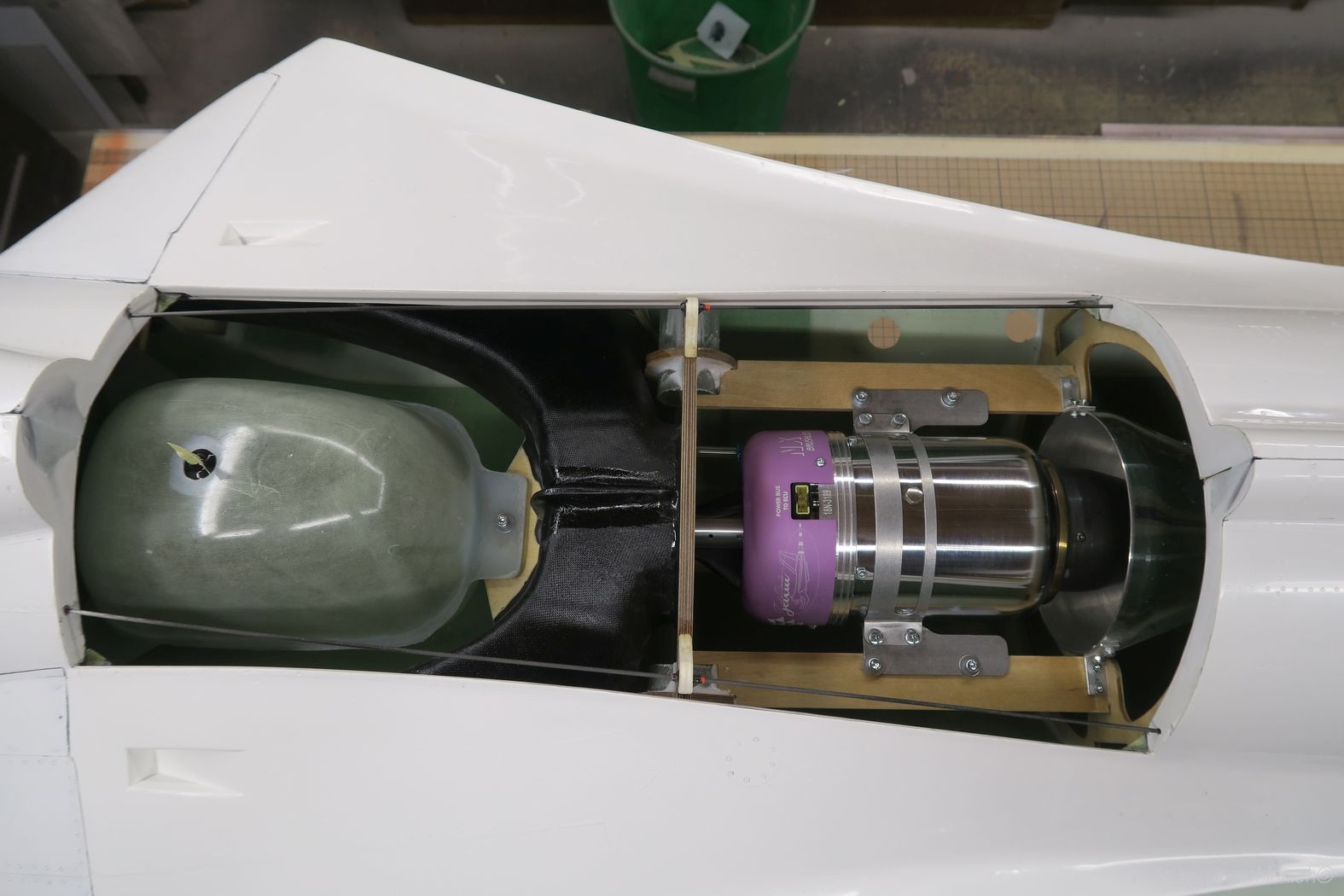

Tank fertig montiert

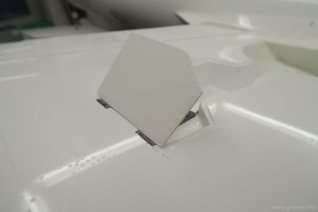

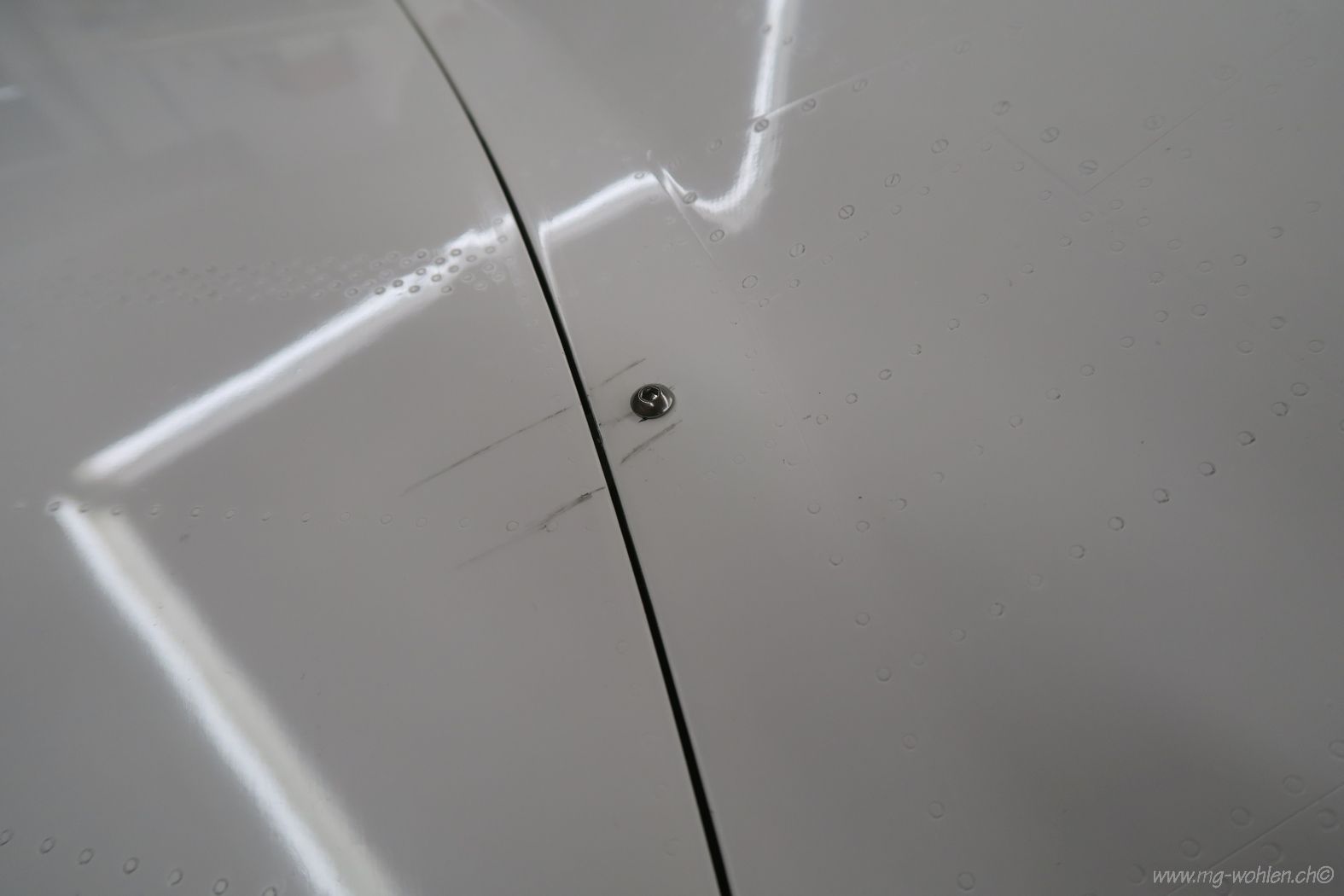

Die Speed Brake wird fix anngeschraubt
Hier wird die Halterung für den Pilotensitz eingeklebt
Der Rahmen für die Scheiben ist auch schon präpariert

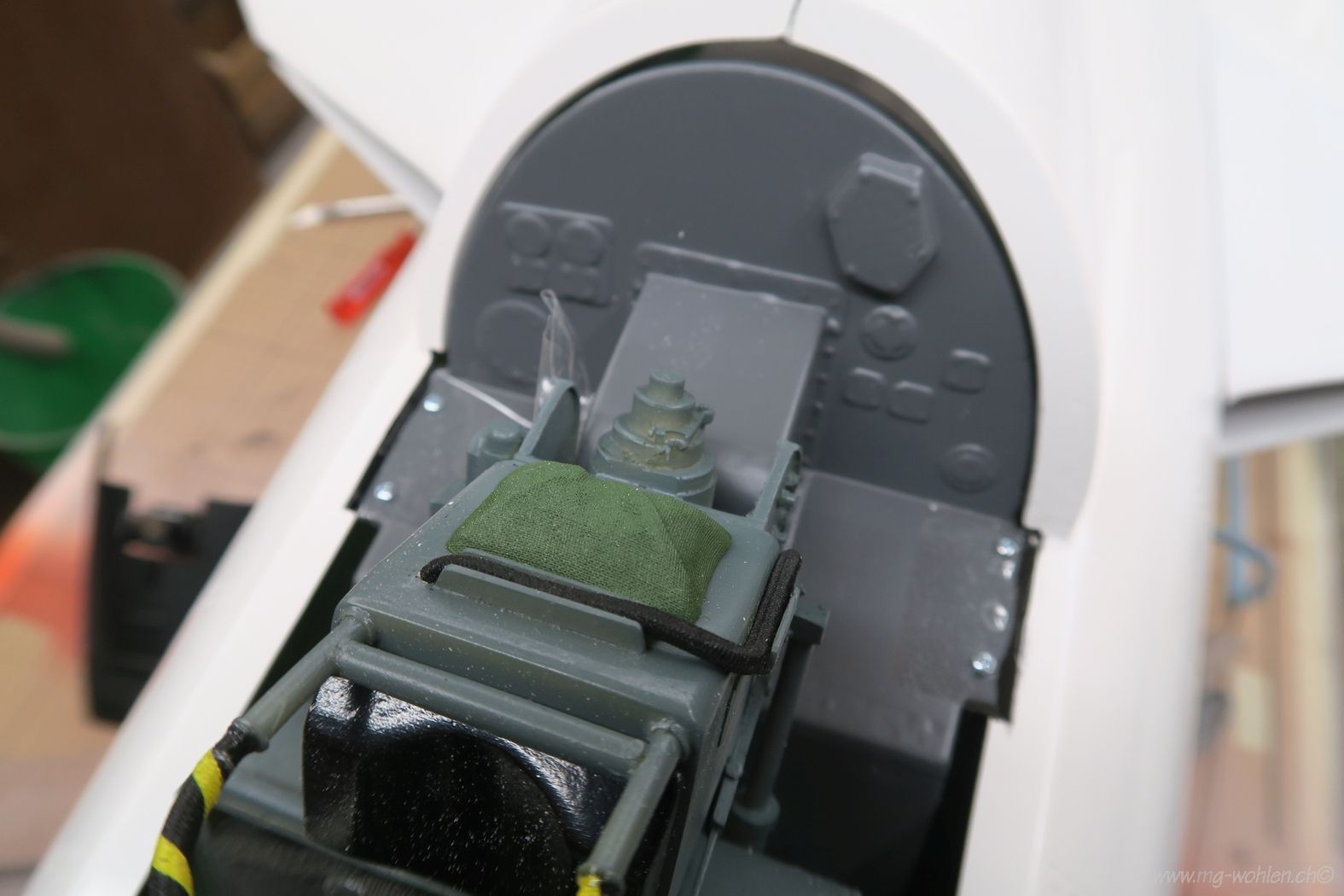

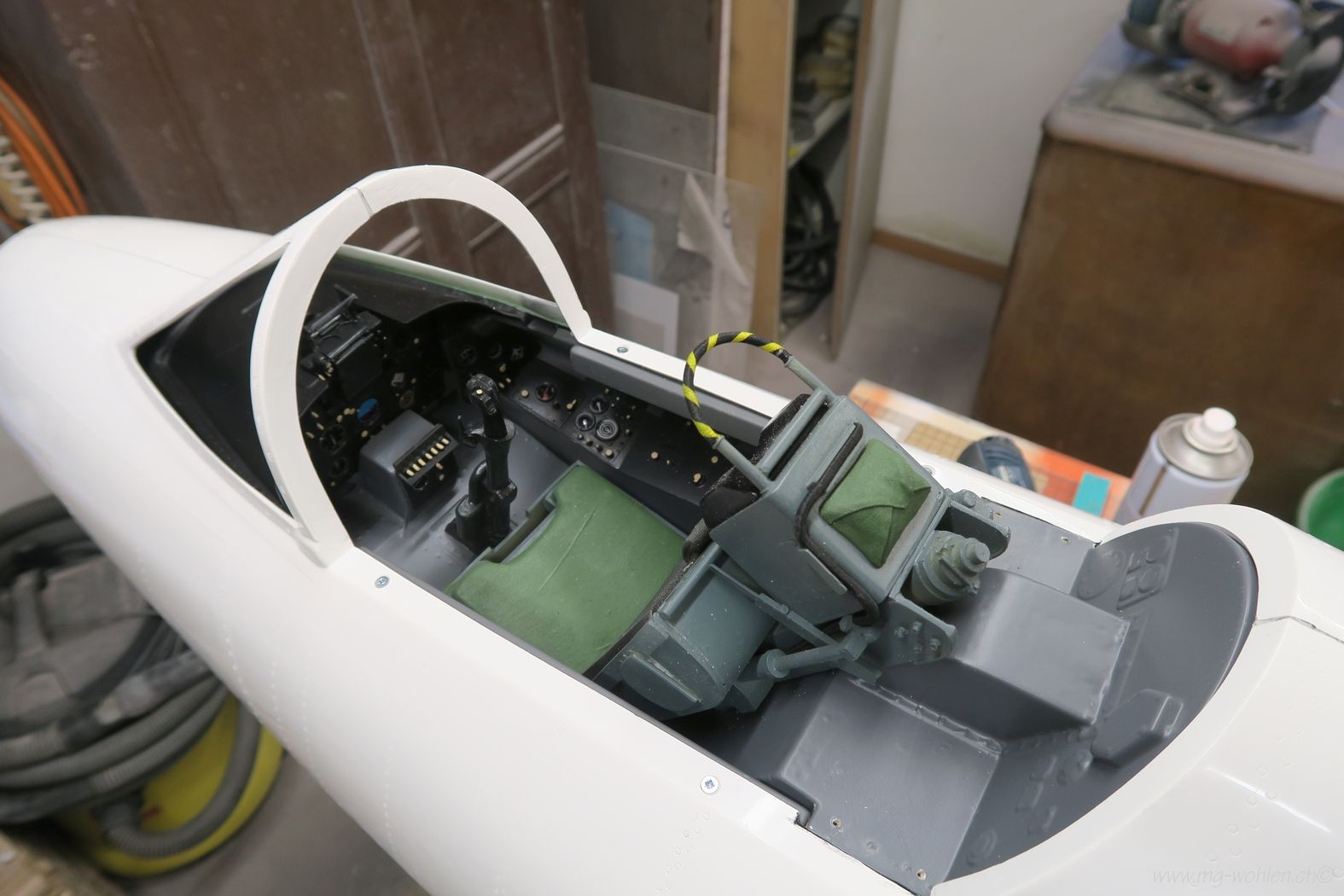

Der Pilot kann Platz nehmen

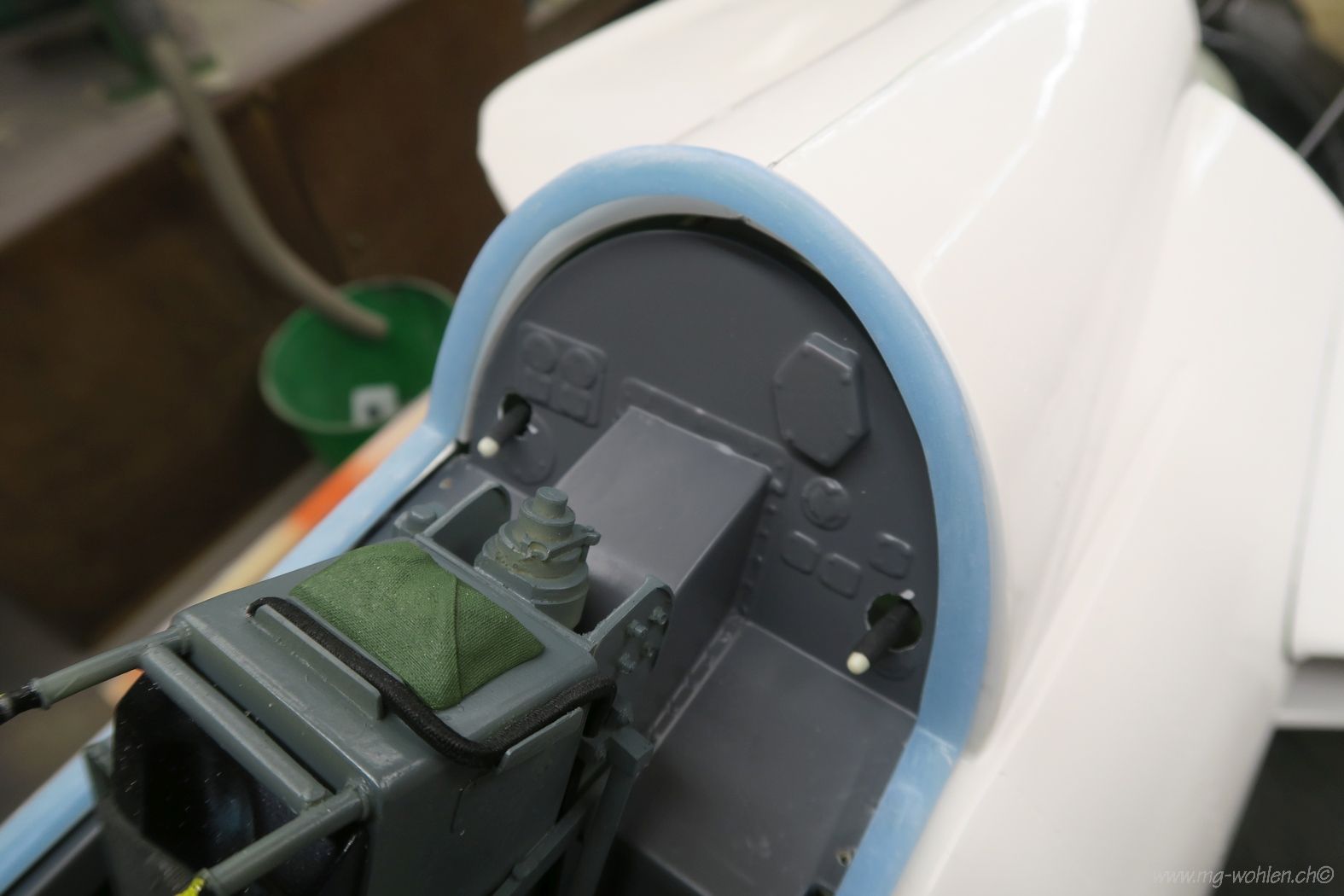

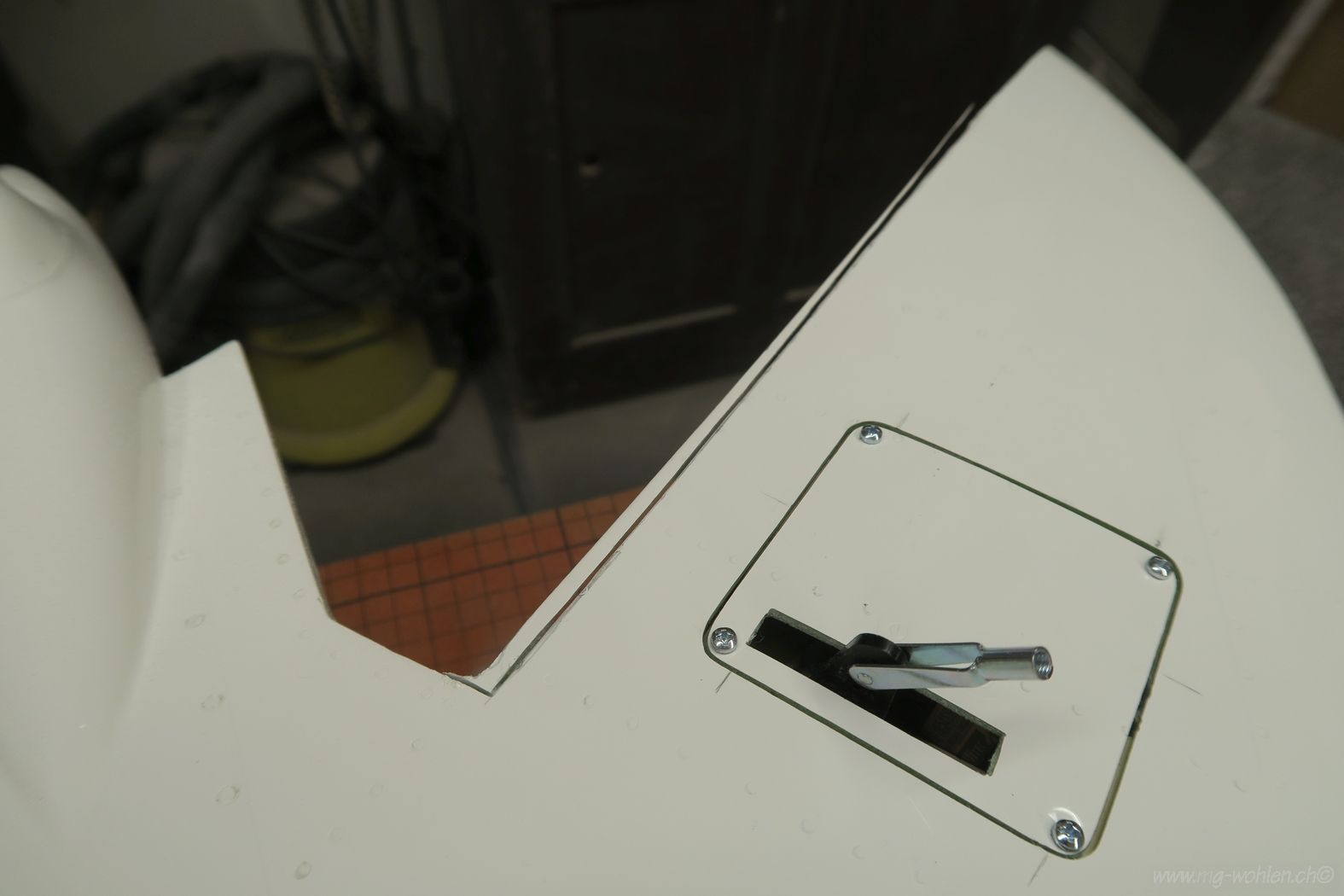

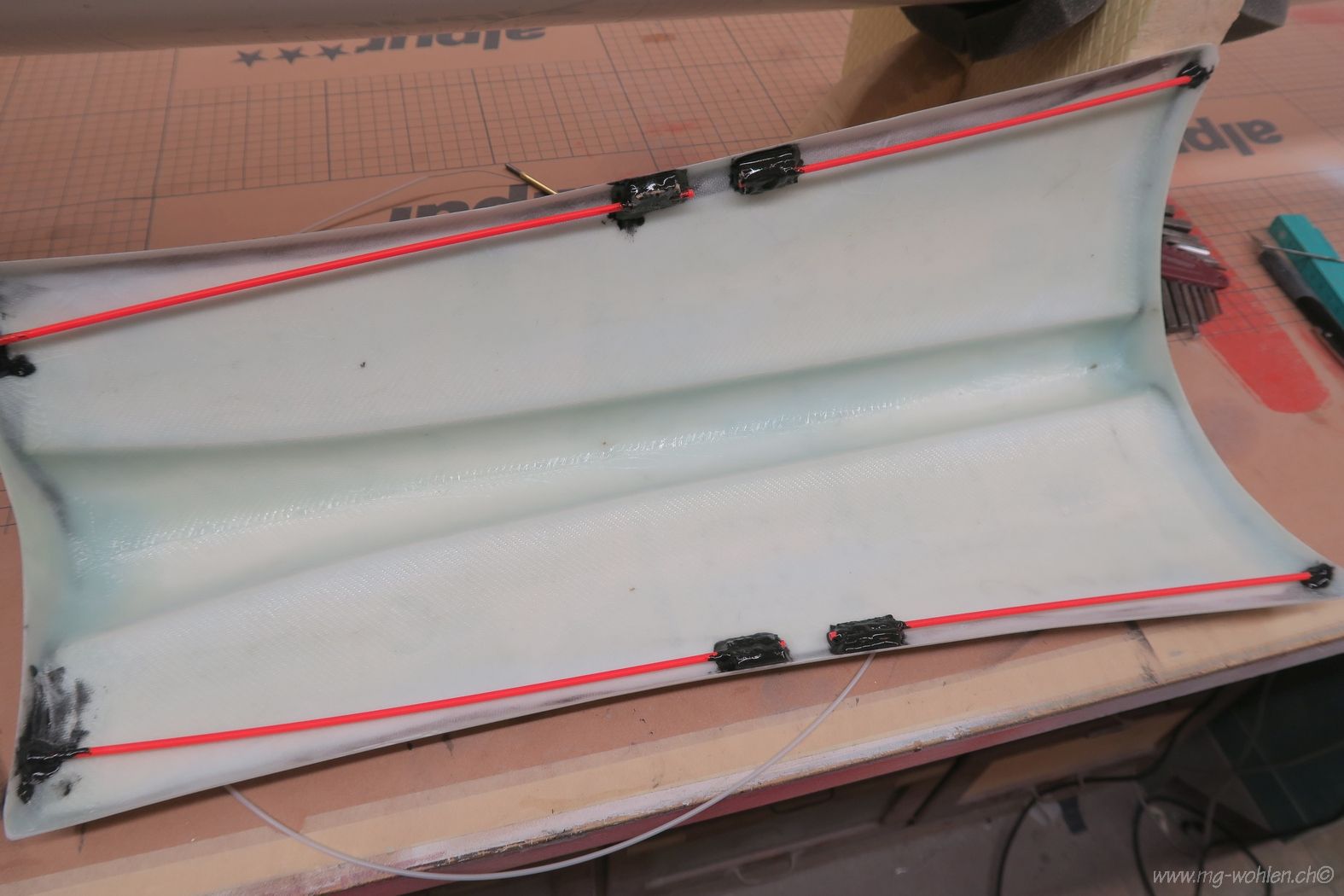

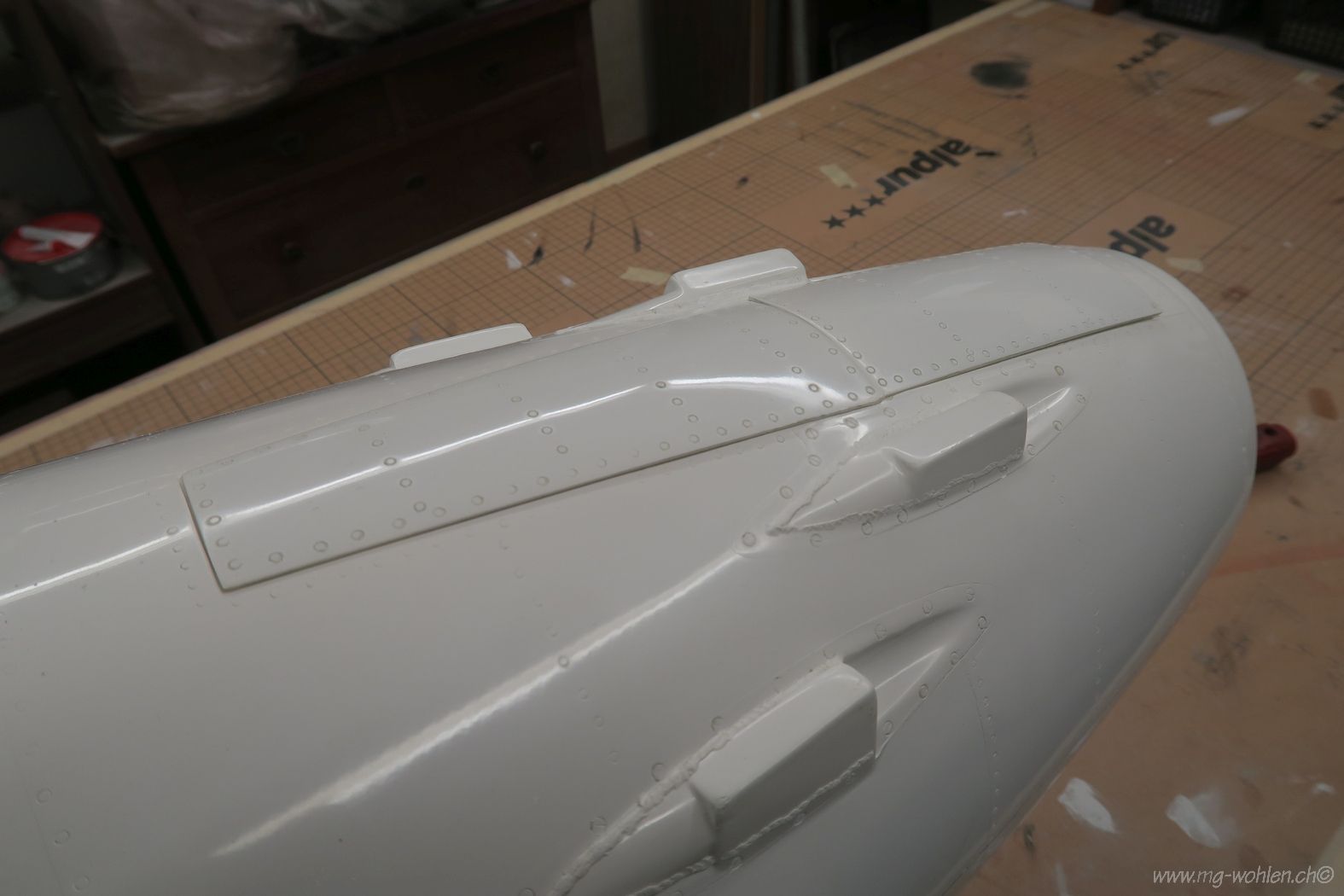

Hier sieht man den Verschluss für den Rumpfdecken
Die Lagerung vom Verschluss im Rumpfdeckel
Bedient wird der Verschluss von der Kabinenhaube her

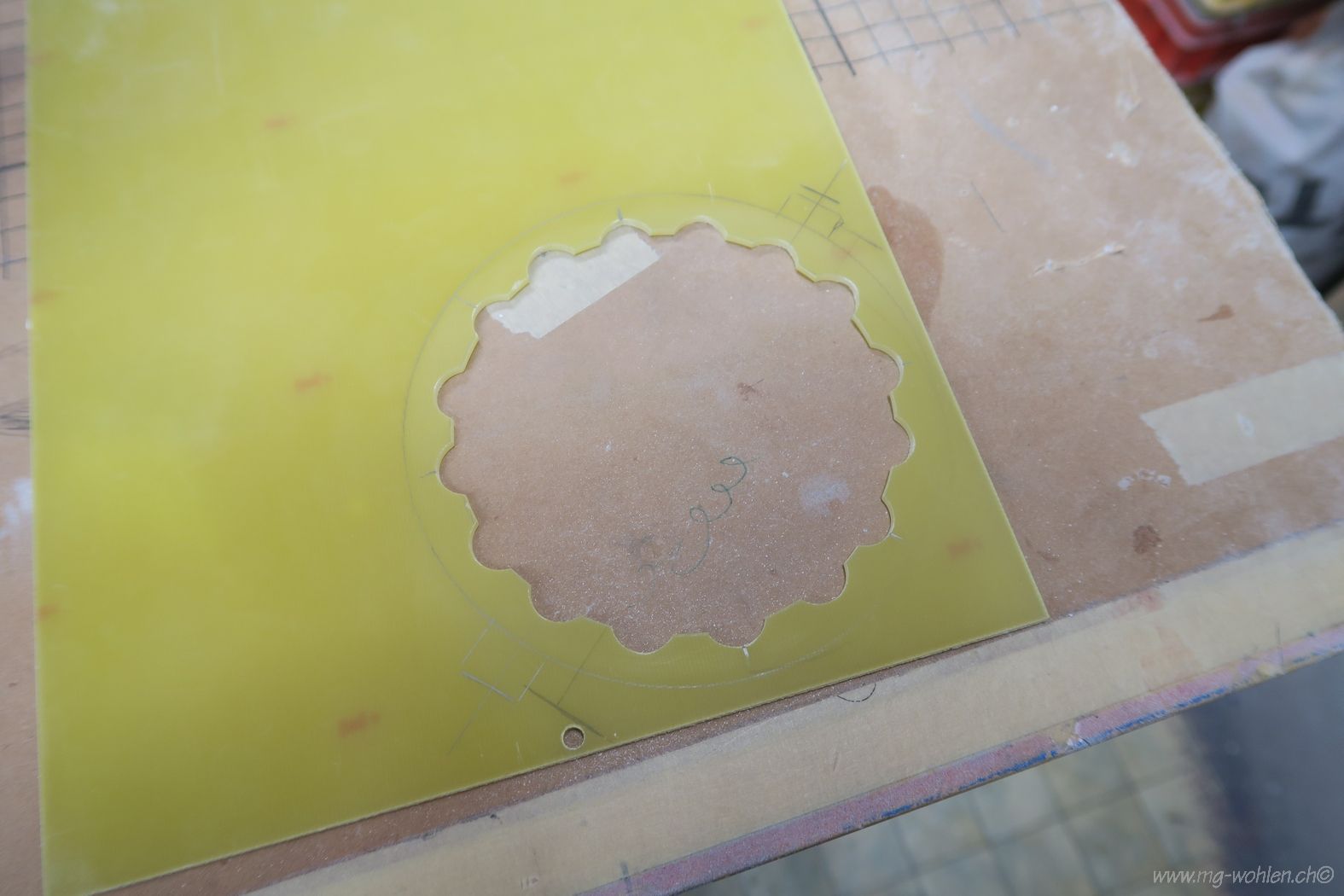

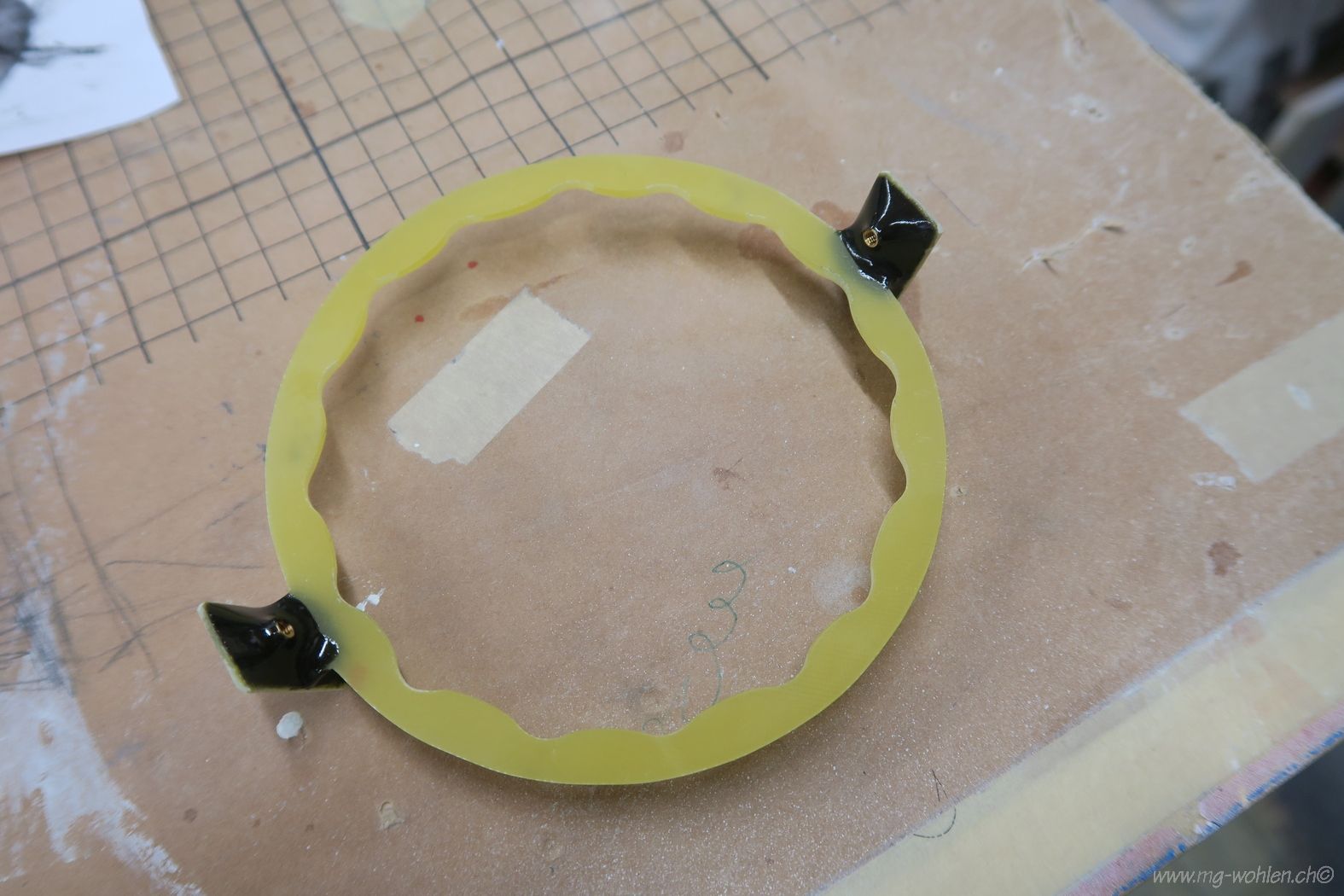

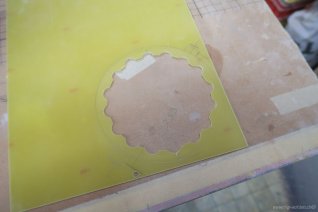

Aus einer Printplatte wird die Schubrohrhalterung ausgesägt

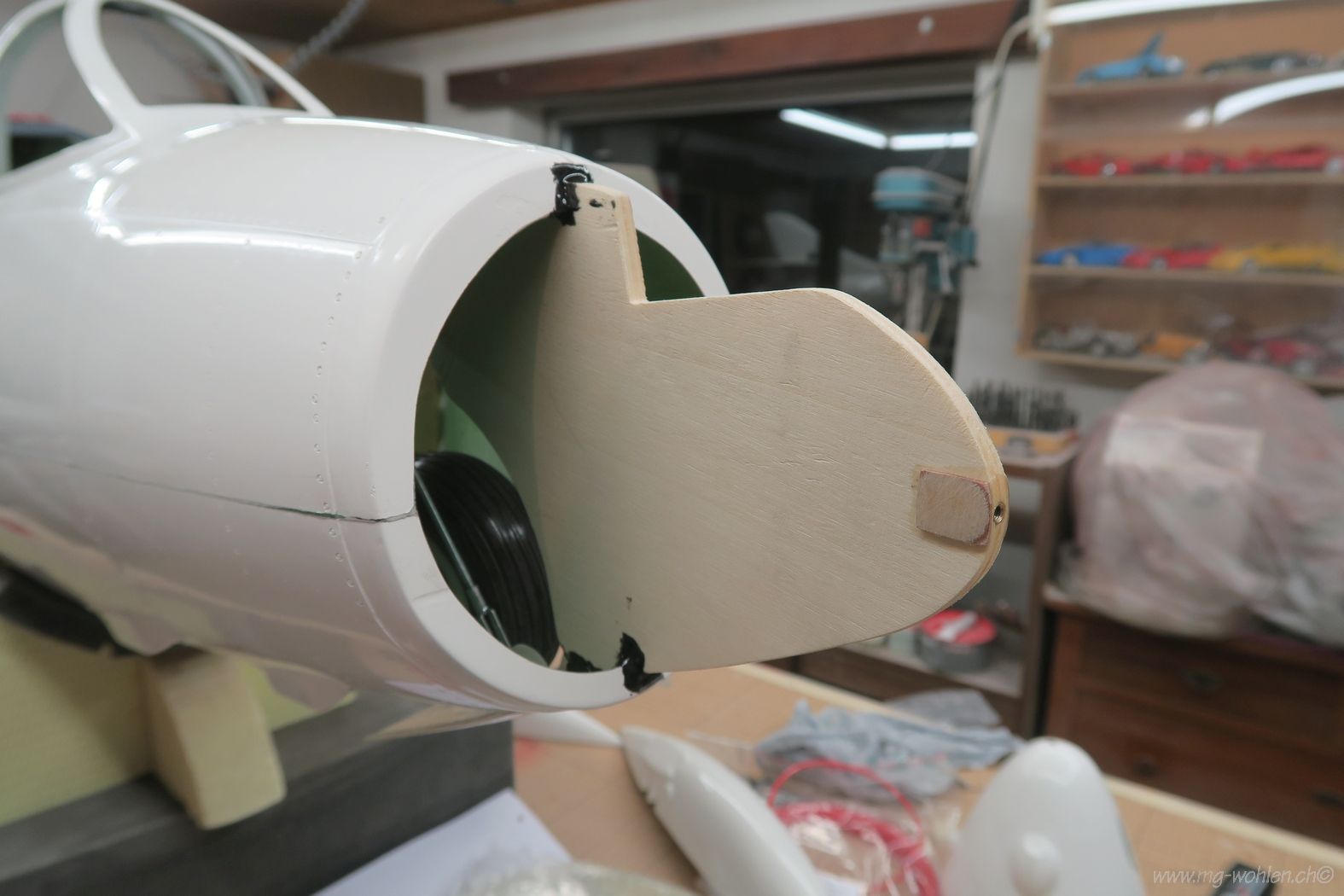

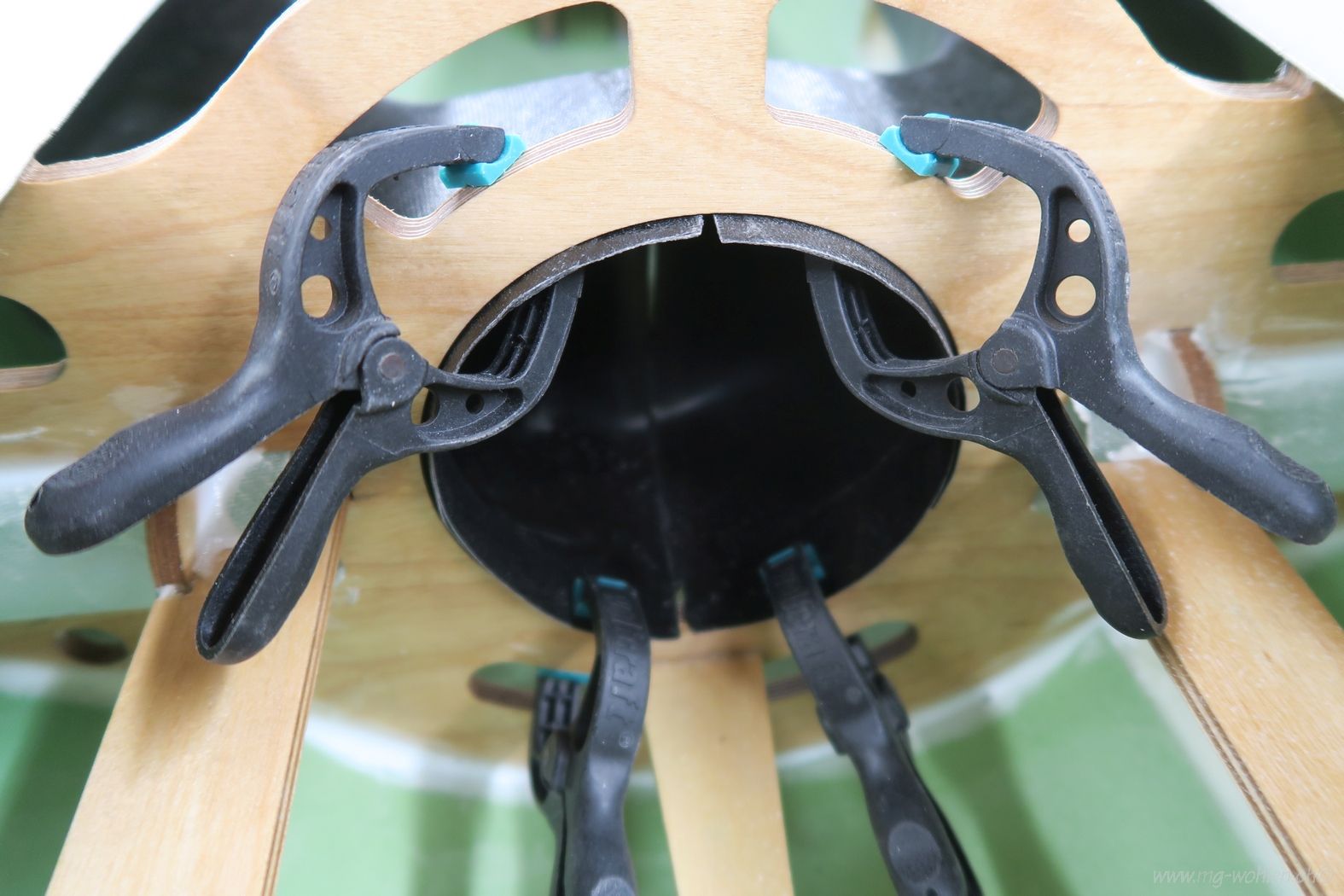

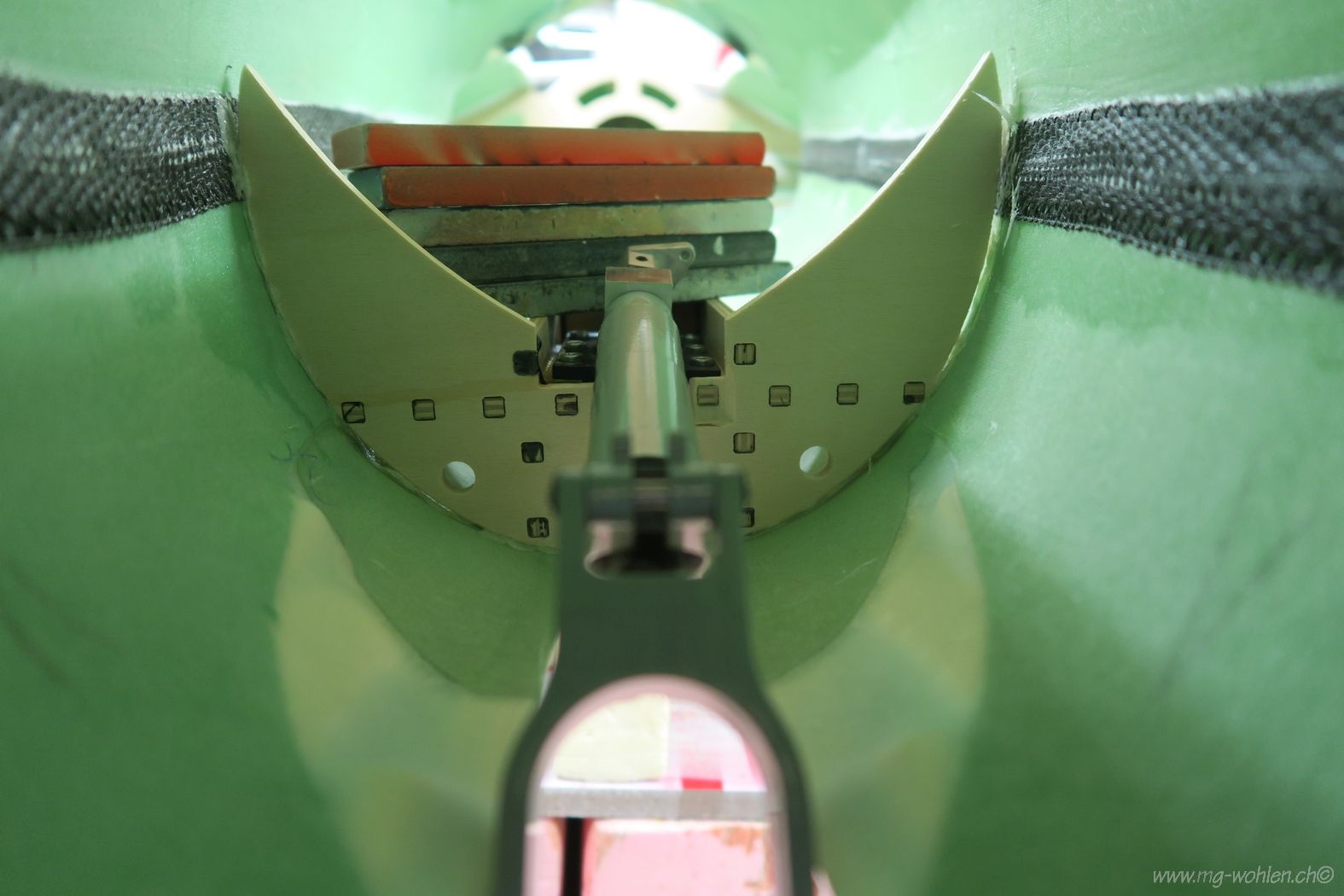

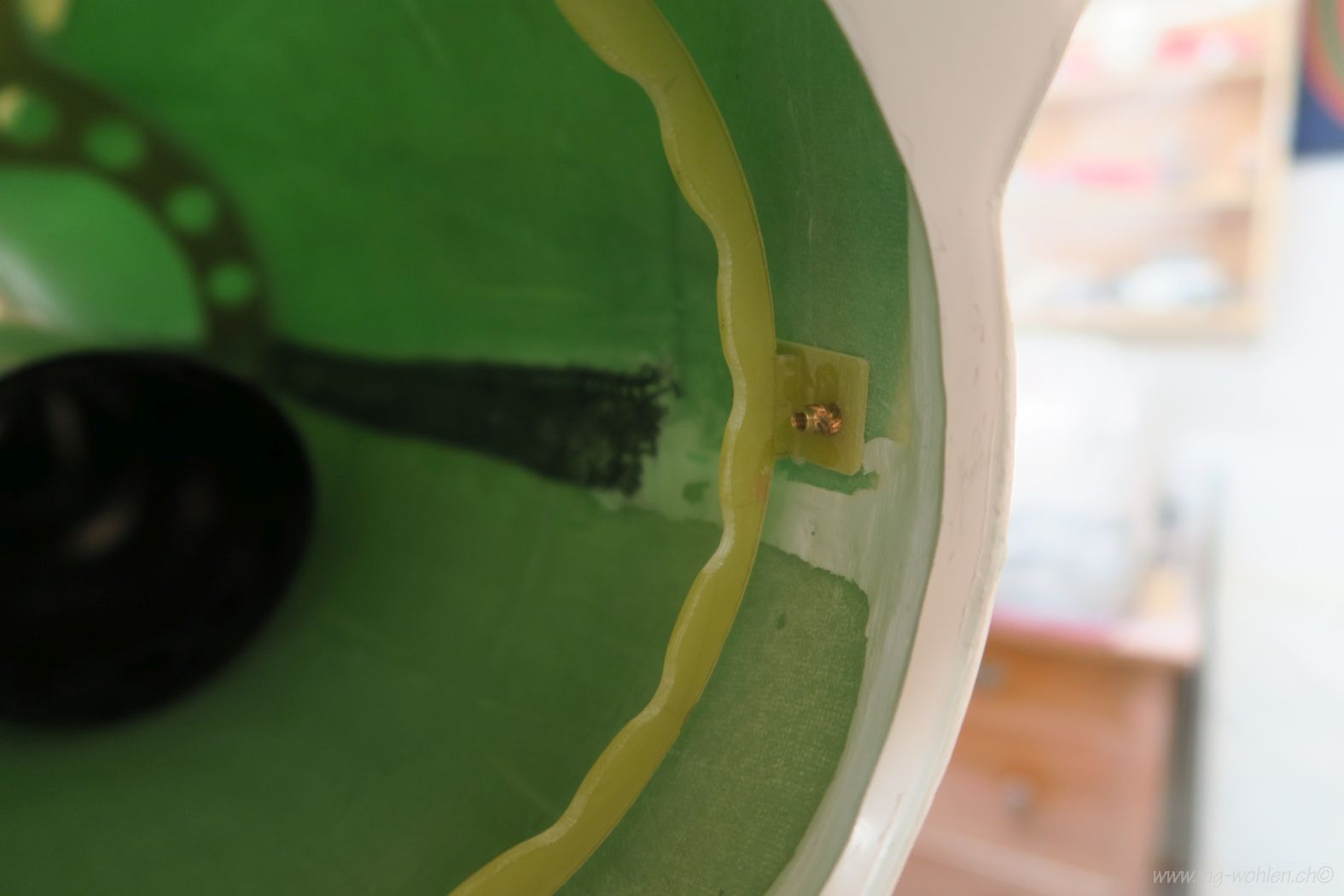

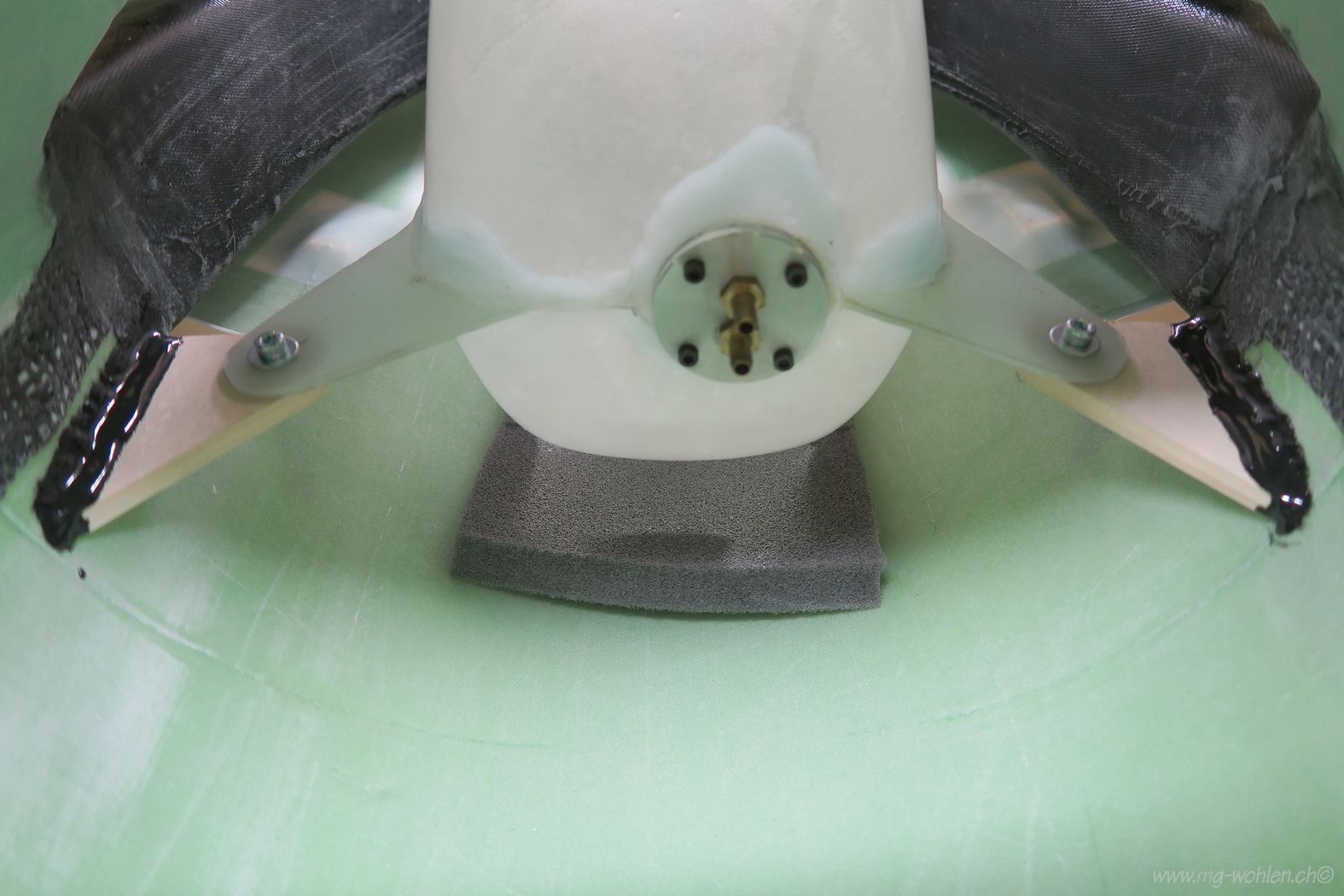

Die Halterung wird in das Rumpfheck eingepasst

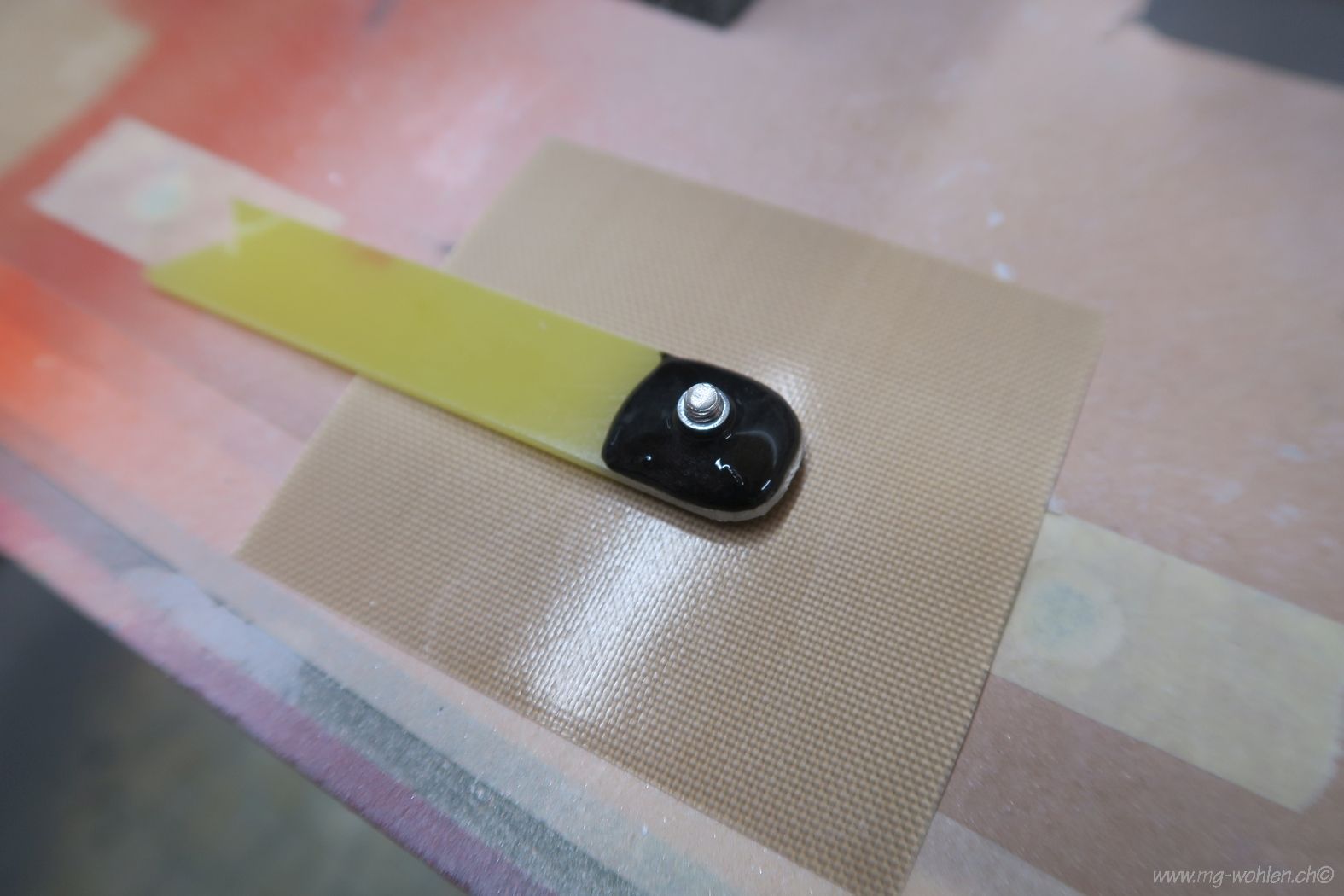

Die Haltelaschen werden mit eingedicktem Harz vermufft

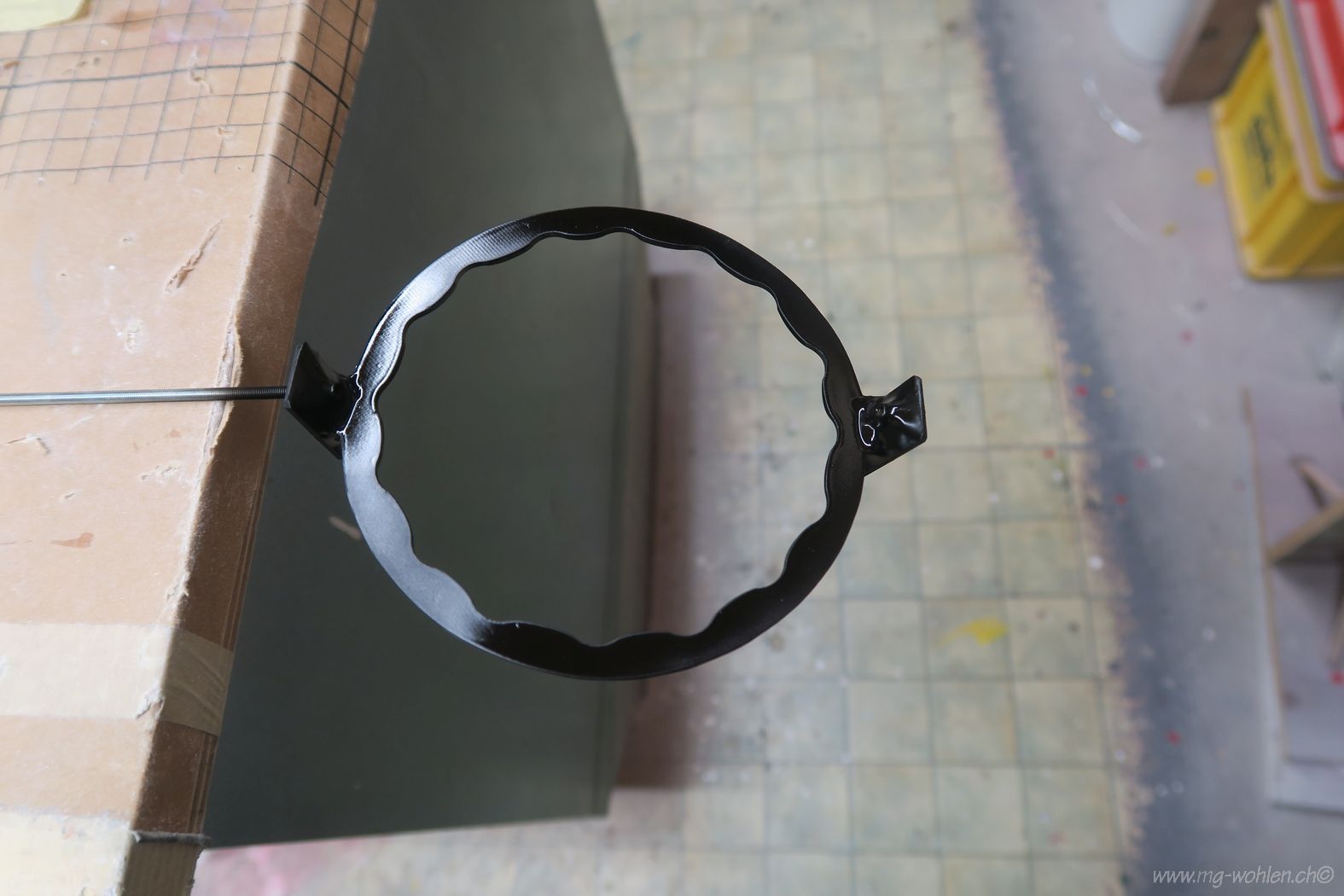

Die fertig gespritze Halterung

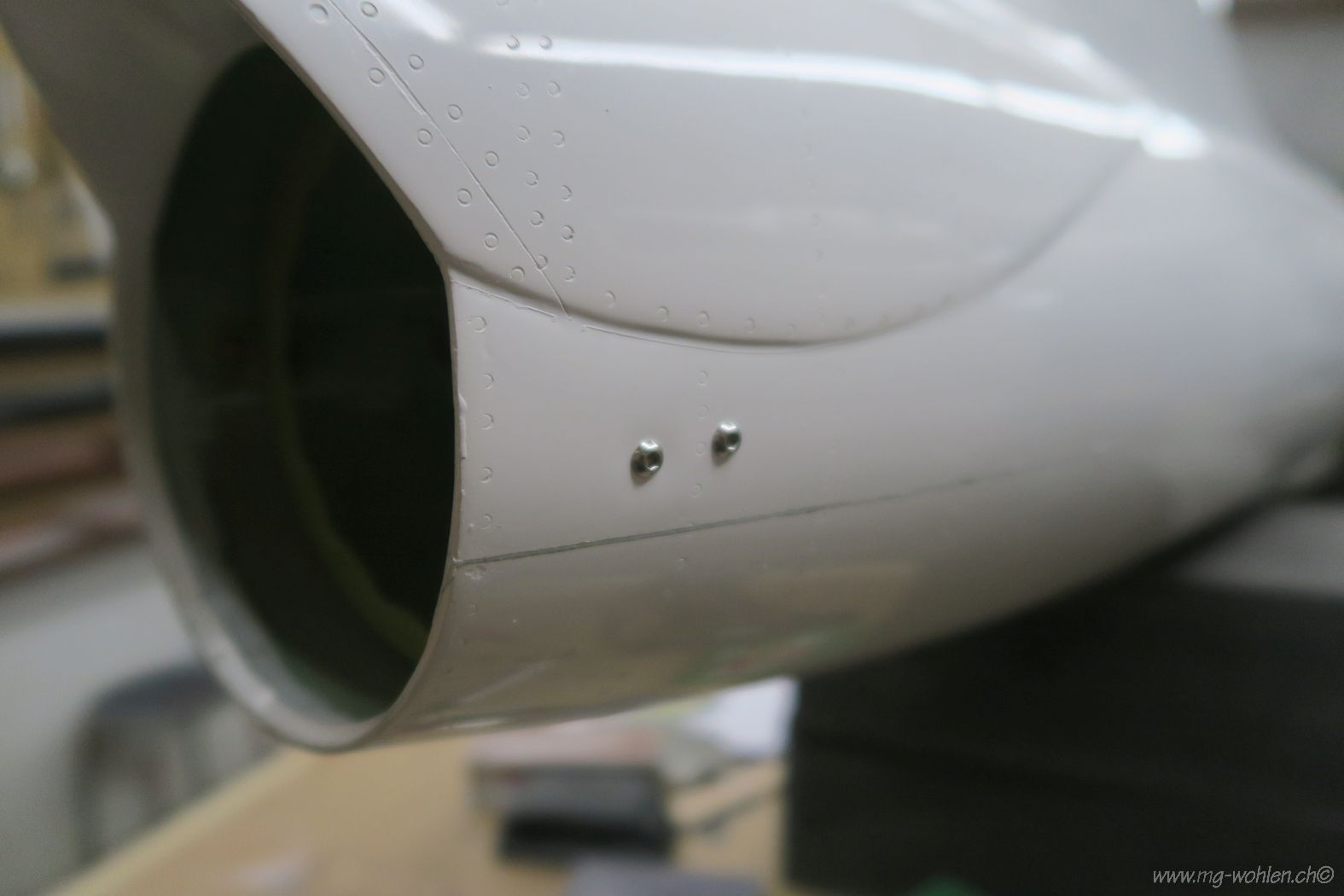

Die Halterung wird von aussen angeschraubt

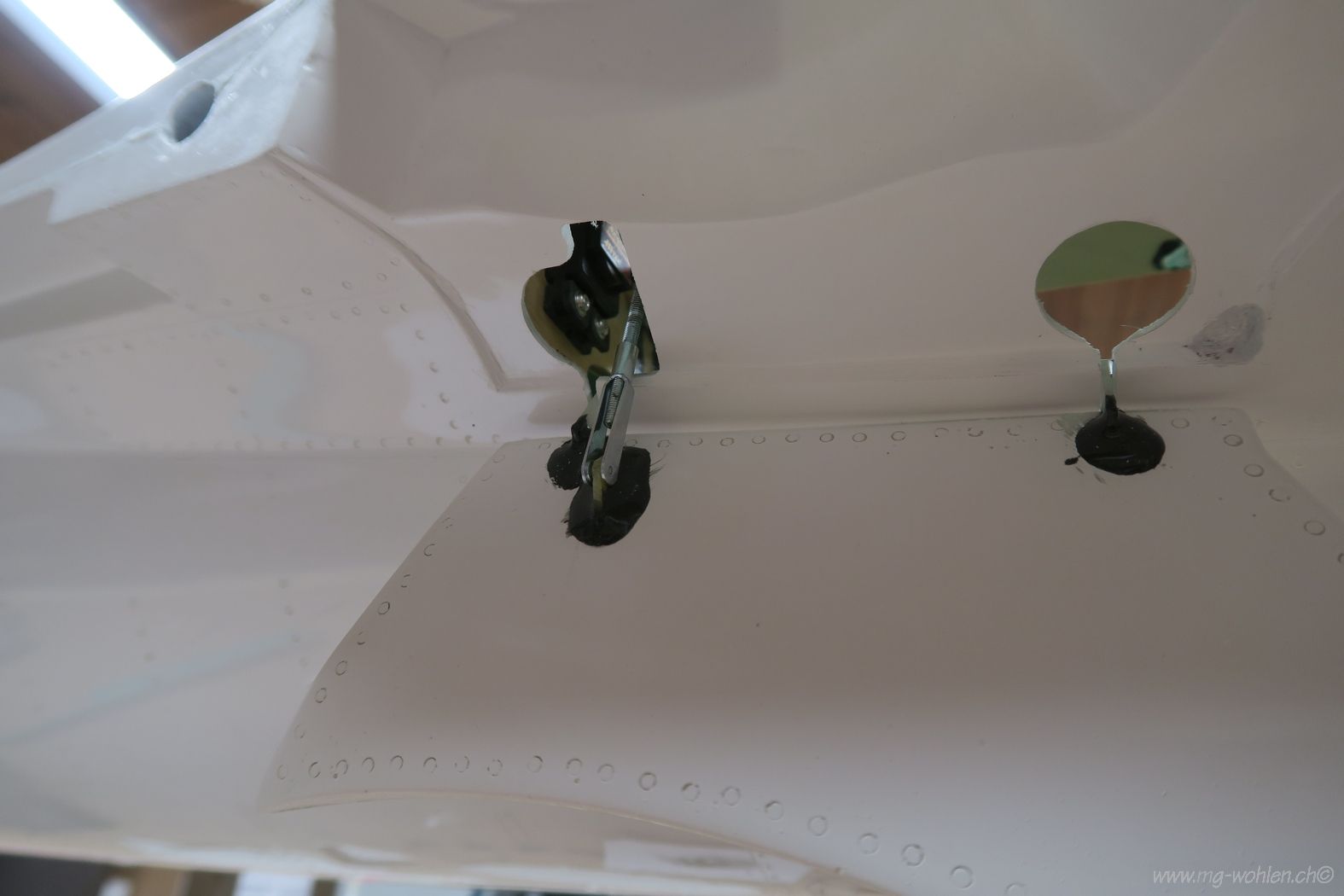

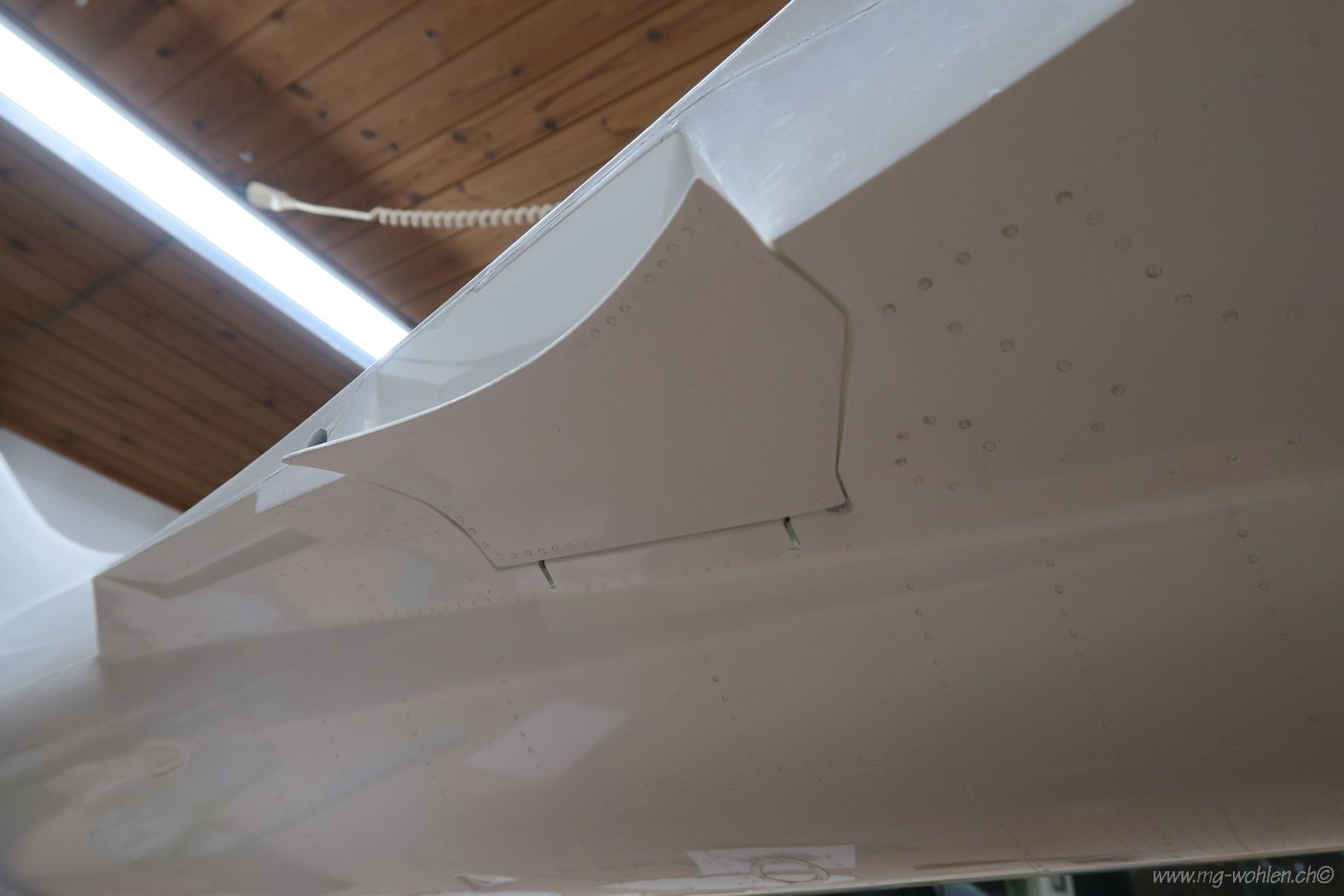

weiter geht es mit den inneren Radabdeckungen

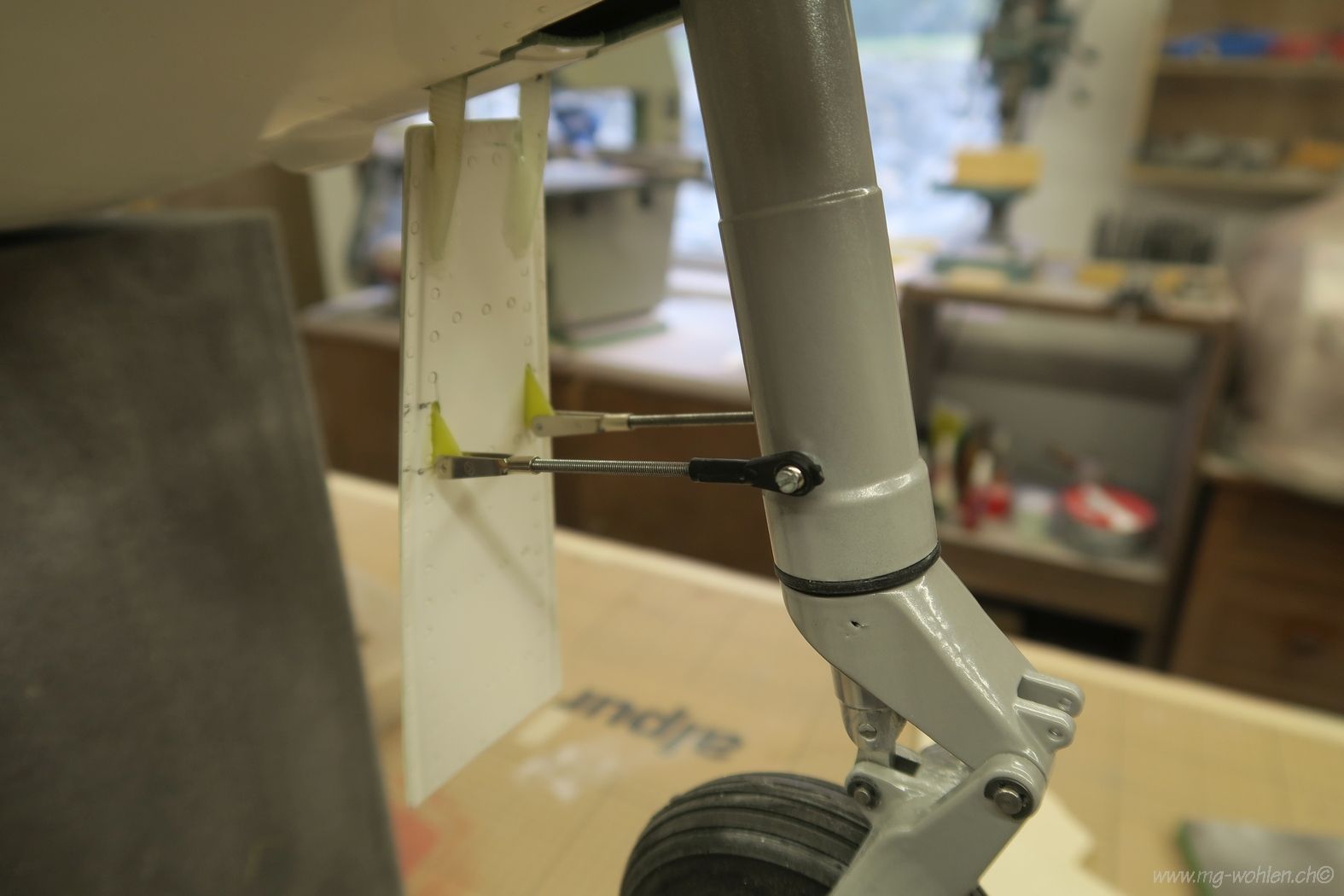

Die fertige Anlenkung der Radabdeckung
Servoweg 180° Klappe sauber geschlossen

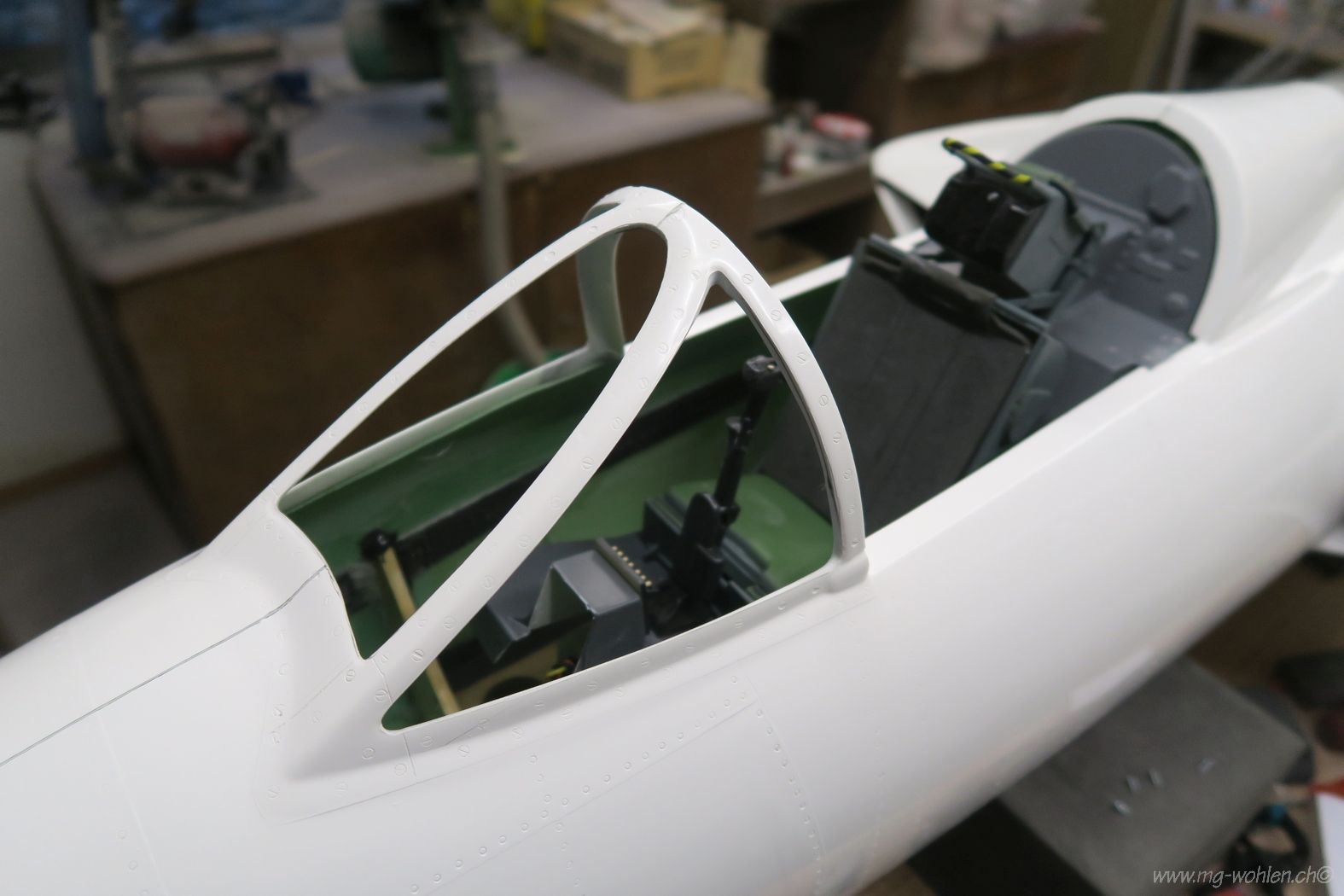

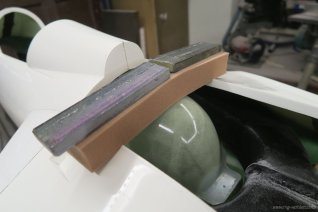

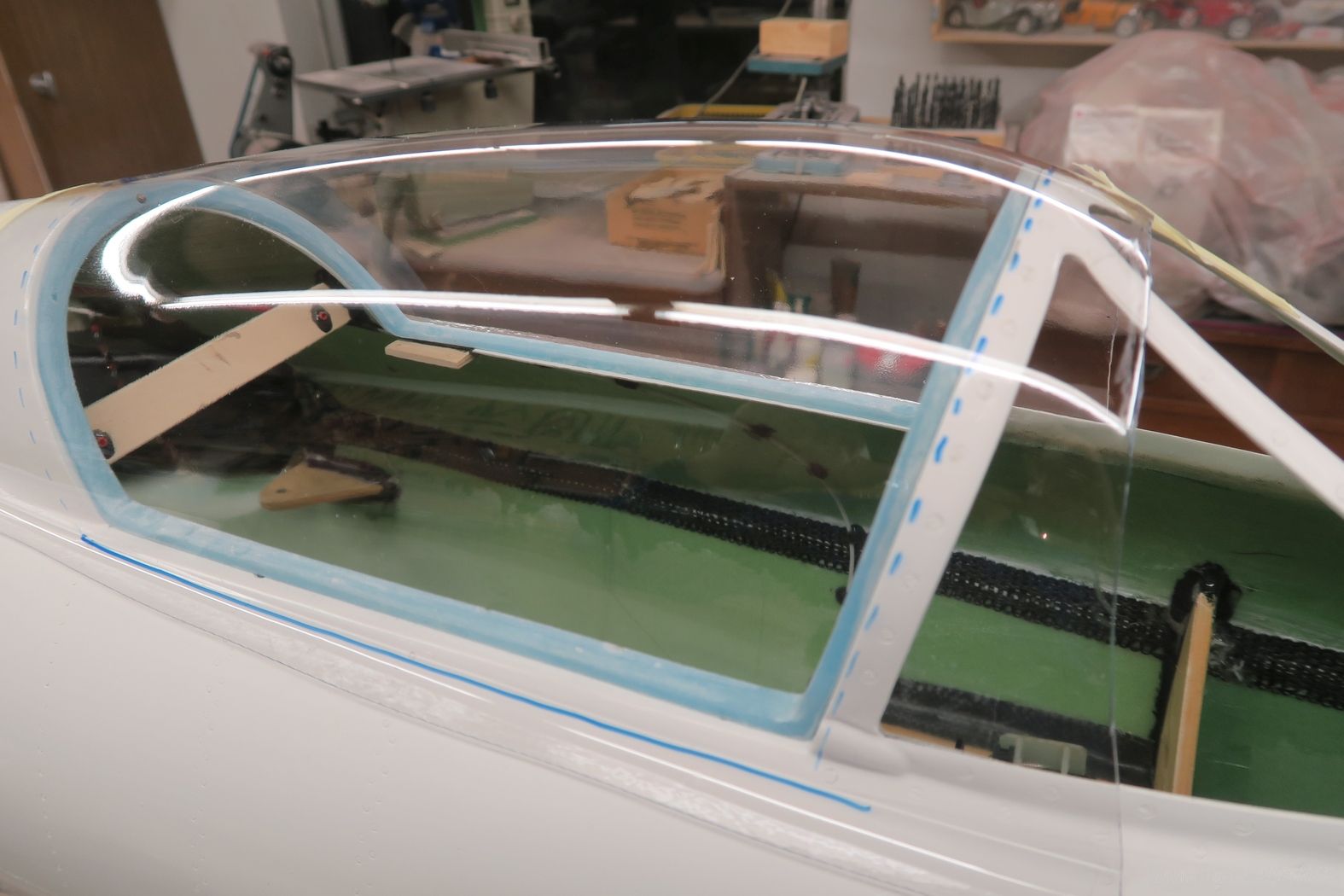

Die Kabinenhaube wird am Haubenrahmen angepasst
Wegen der Zugänglichkeit müssen Distanzen an die Steckerplatine angebracht werden

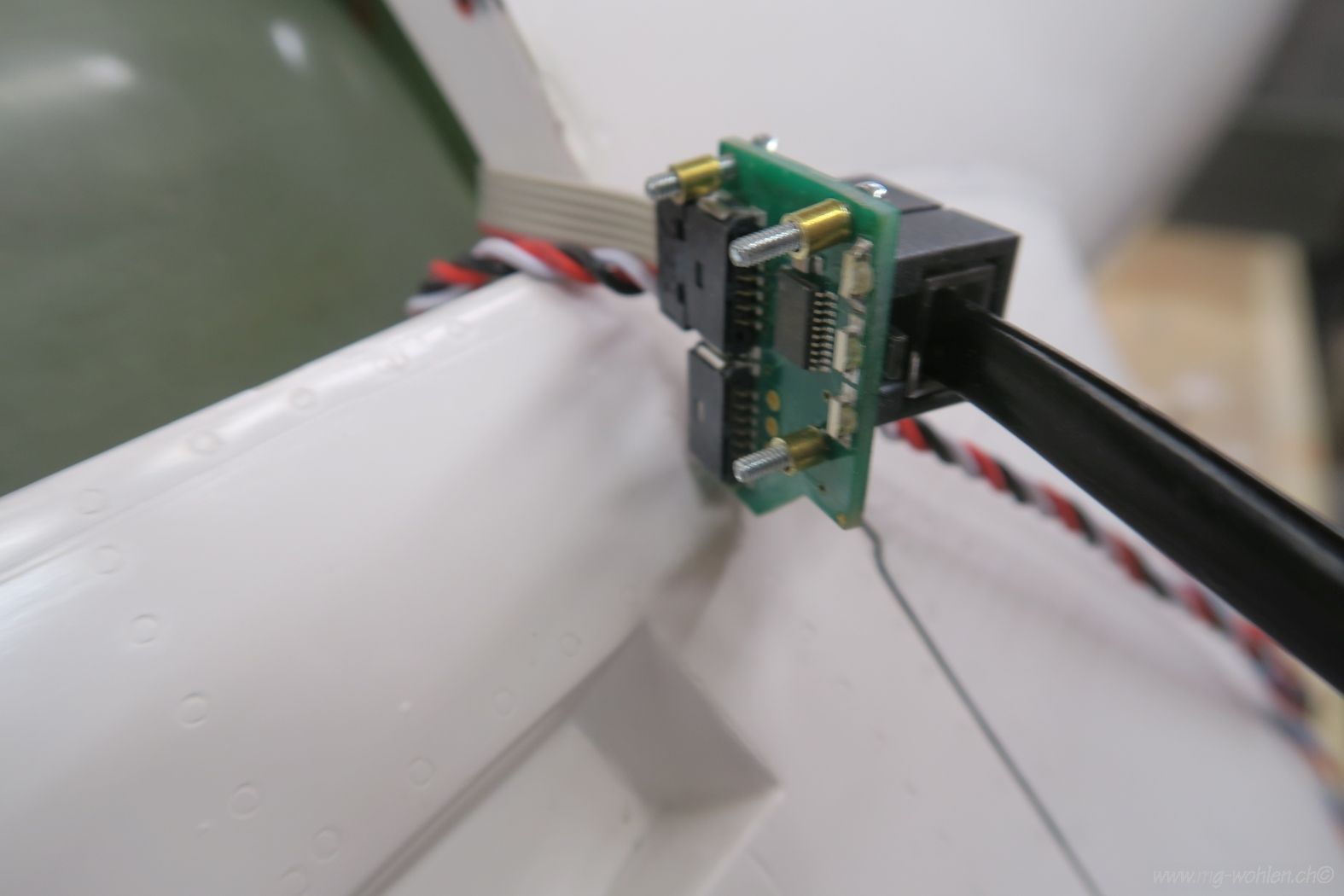

Die komplette Steckerhalterung

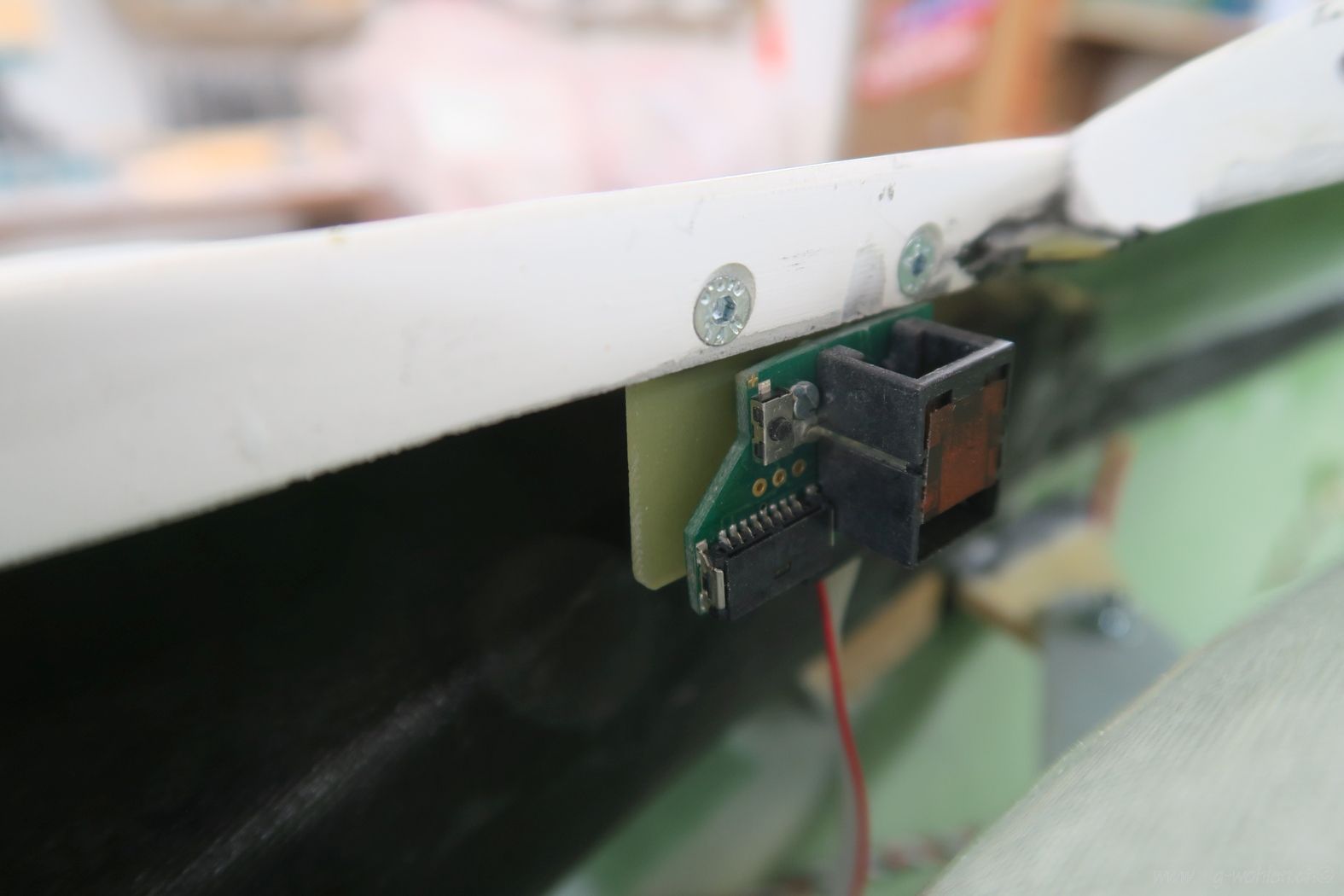

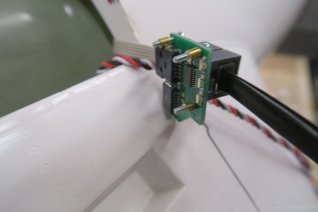

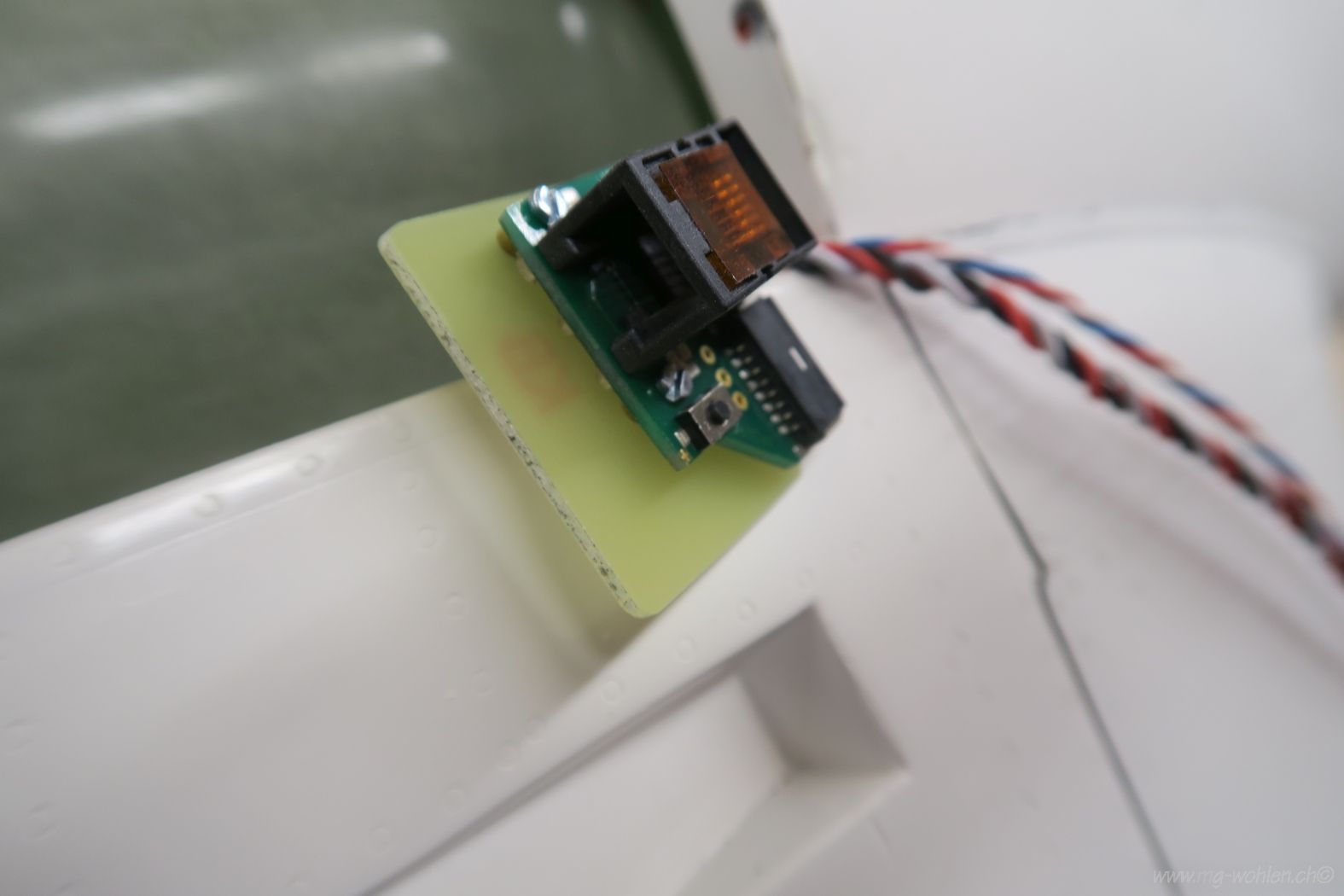

Die Schnittstelle zum Datenauslesen der Turbine

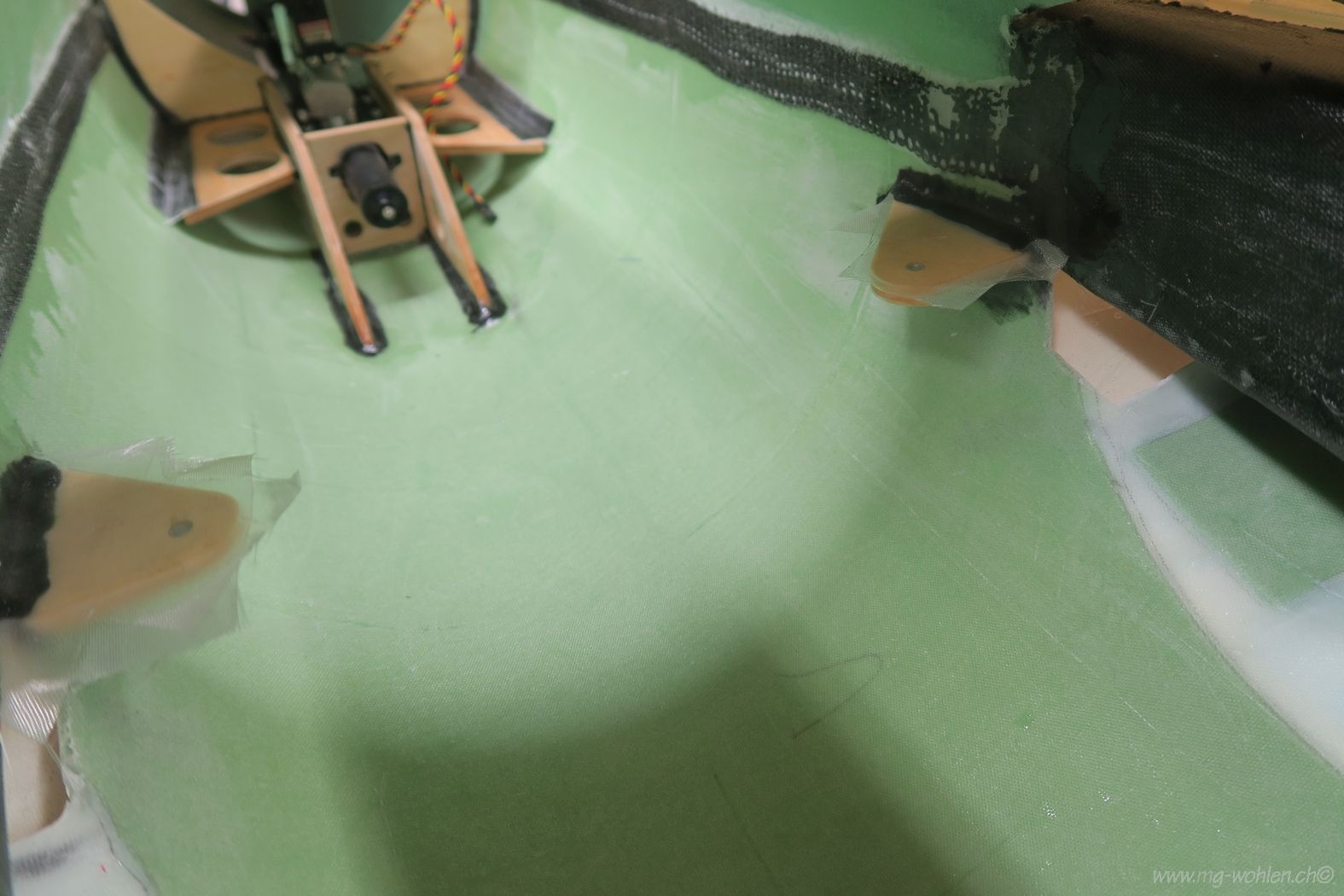

Die Akkuhalteplatte ist eingeklebt
Elektronik und Pneumatik am einbauen

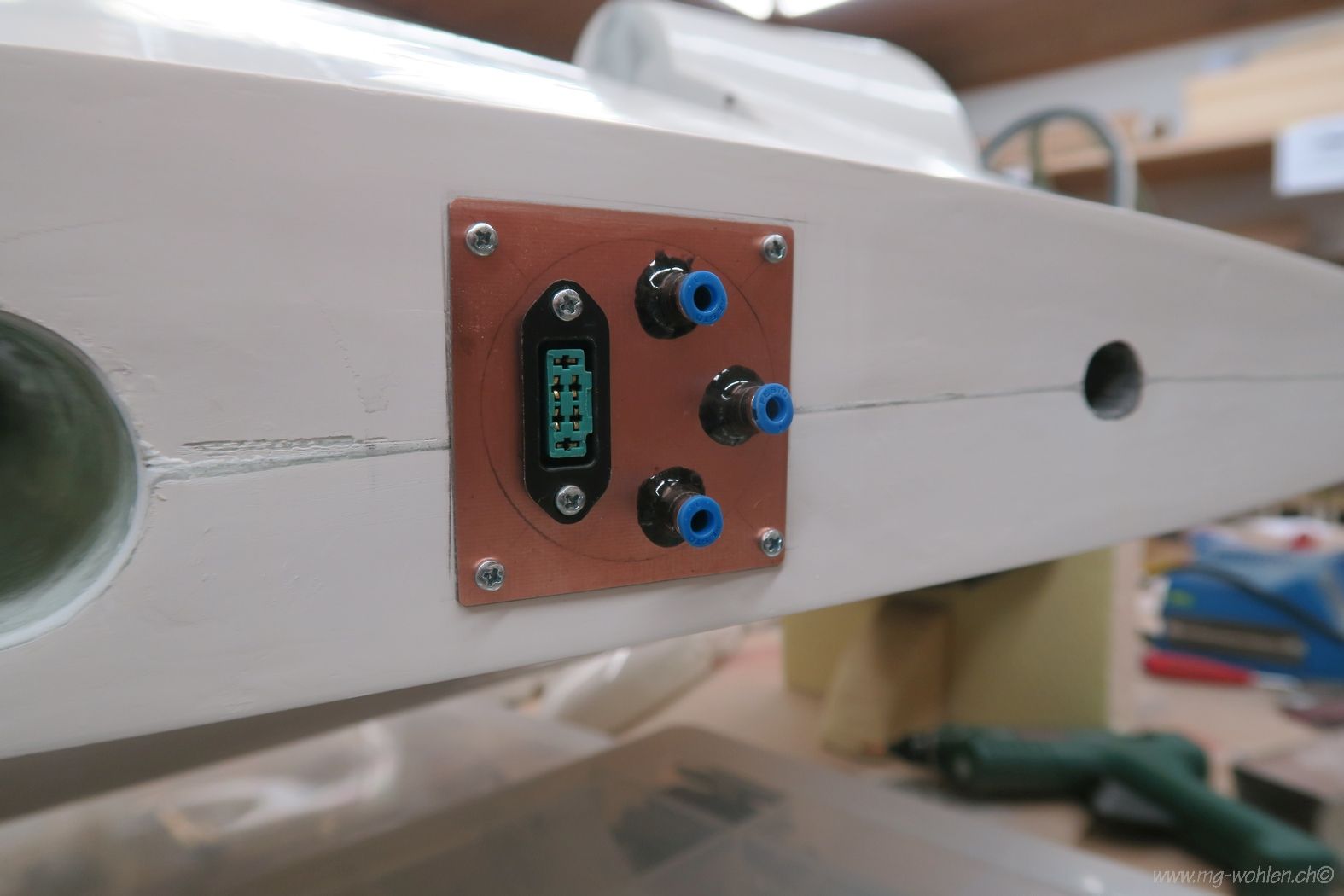

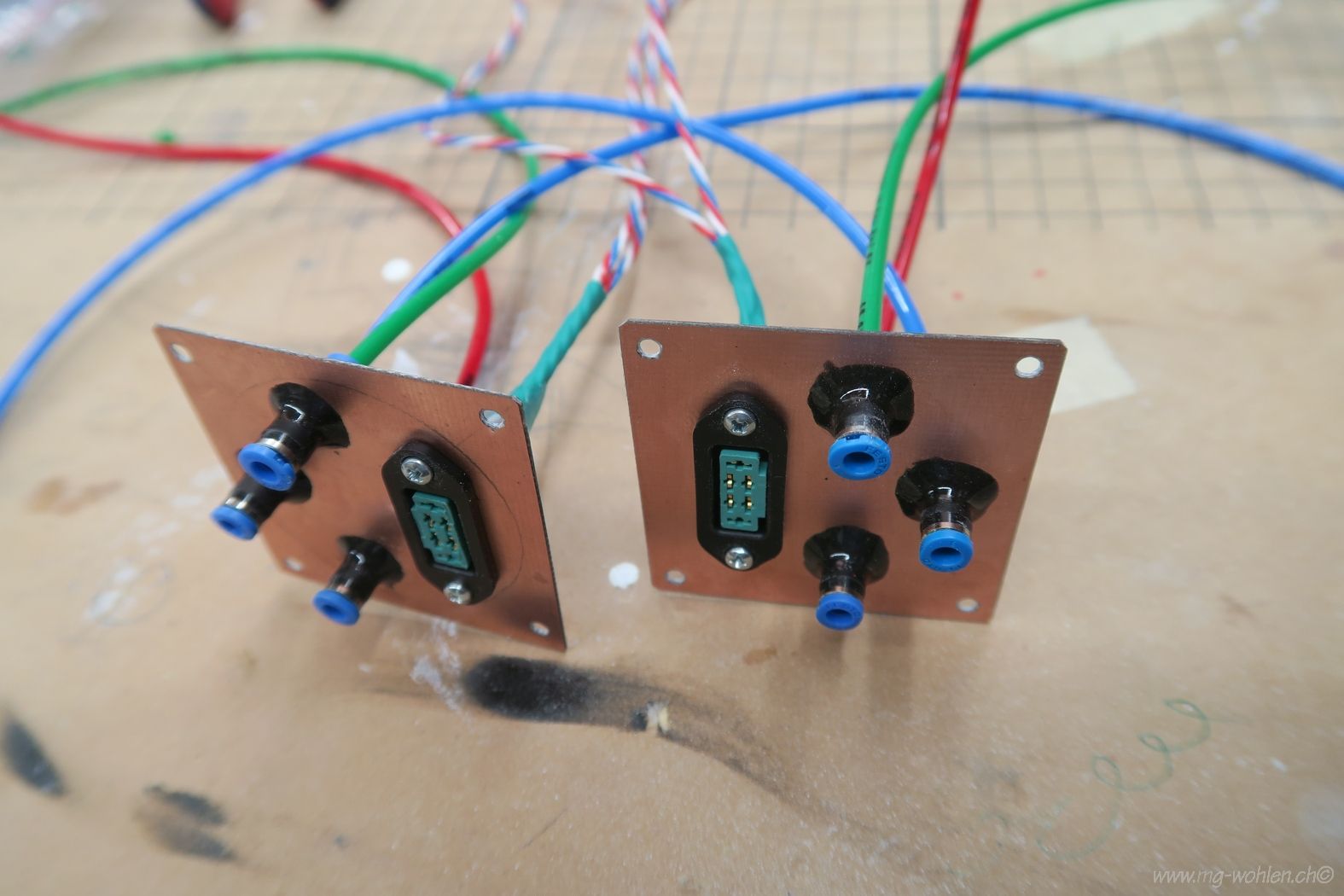

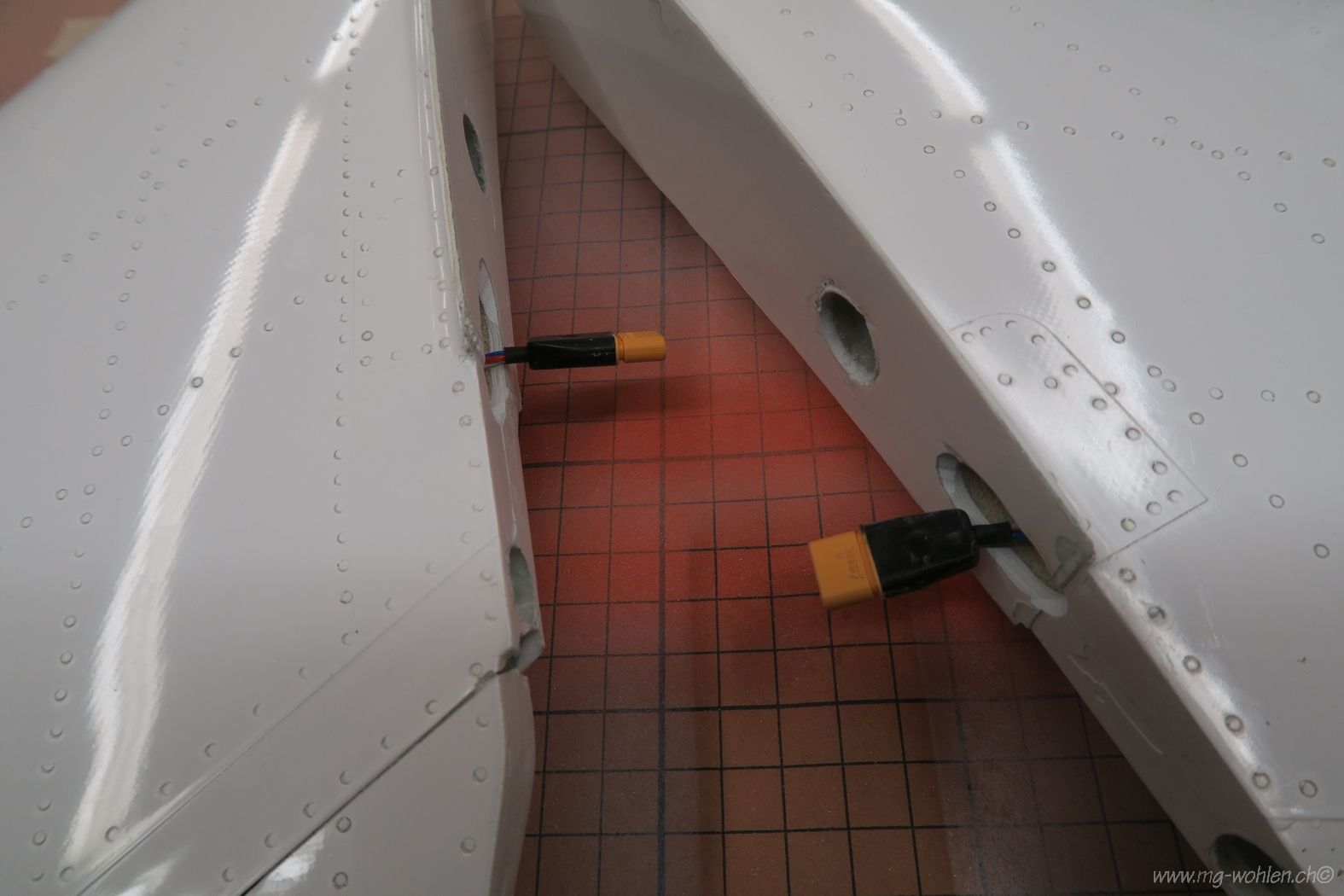

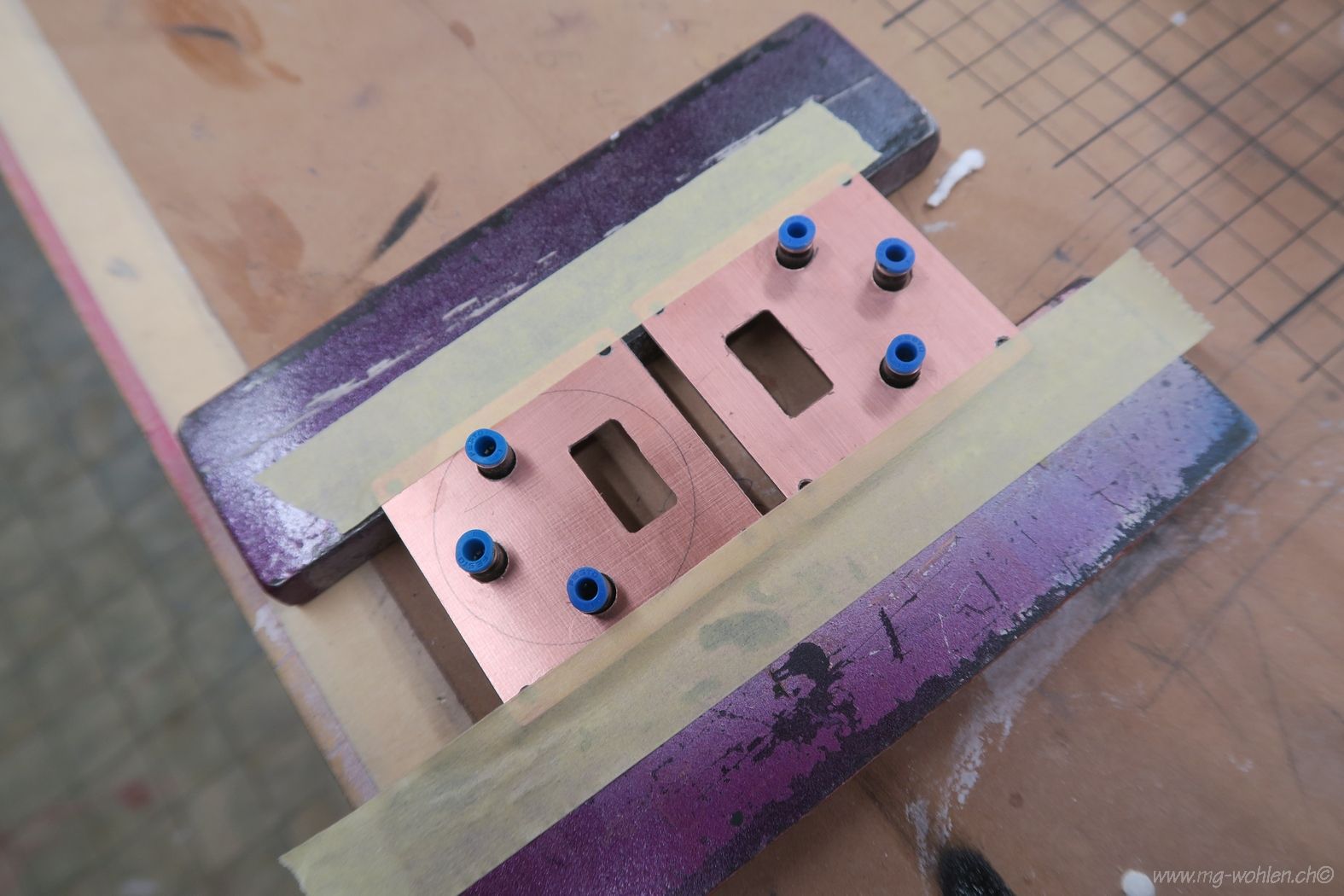

Das gibt die Verbindungen zum Flügel
Verbindungen fertig vorbereitet
Verbindungen eingebaut

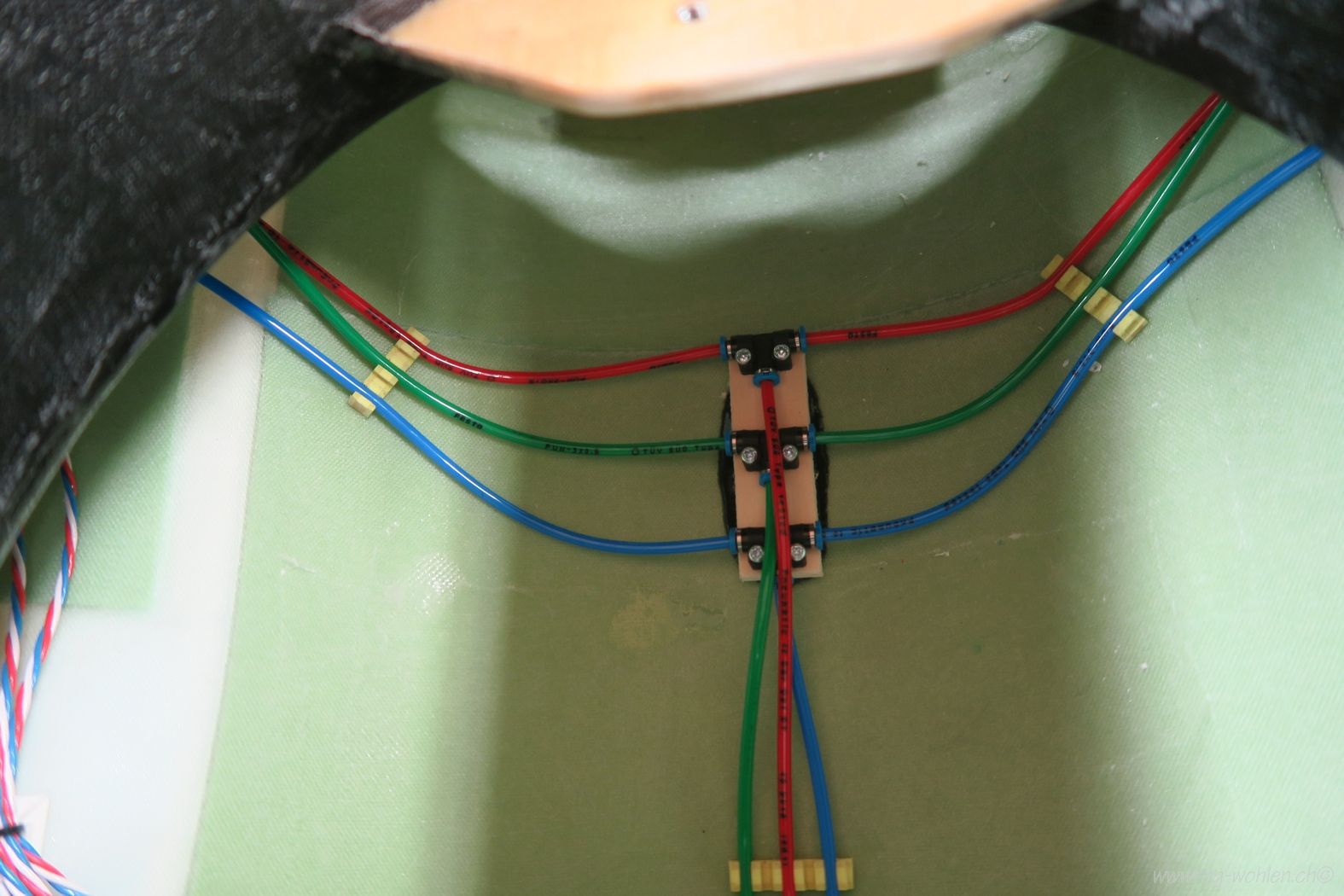

Die Verteilung der Luftschläuche für Bremse und Fahrwerk
Die ersten Kabelverbindungen

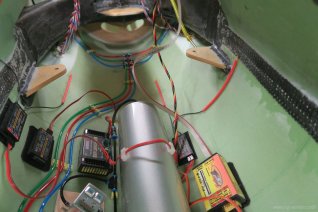

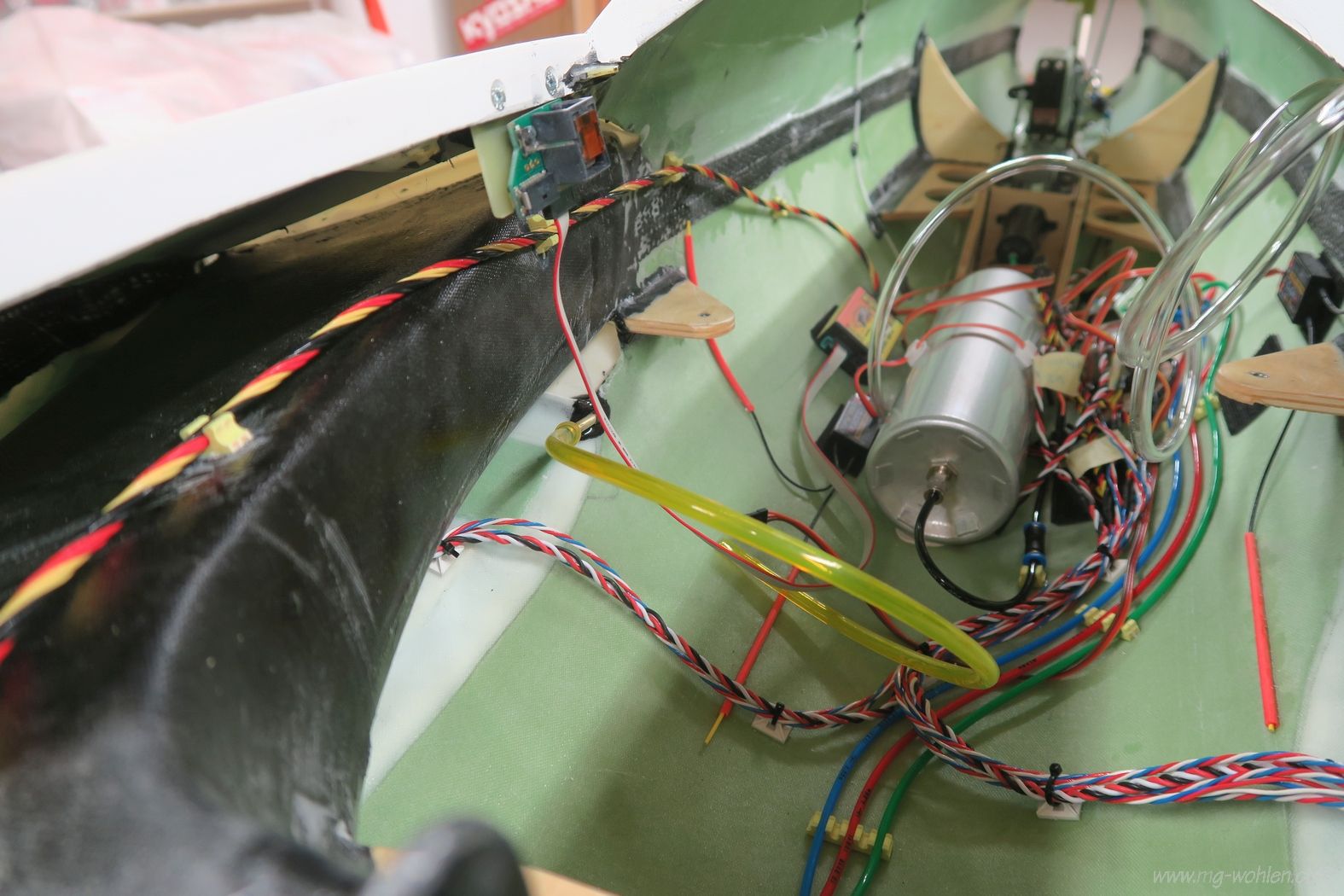

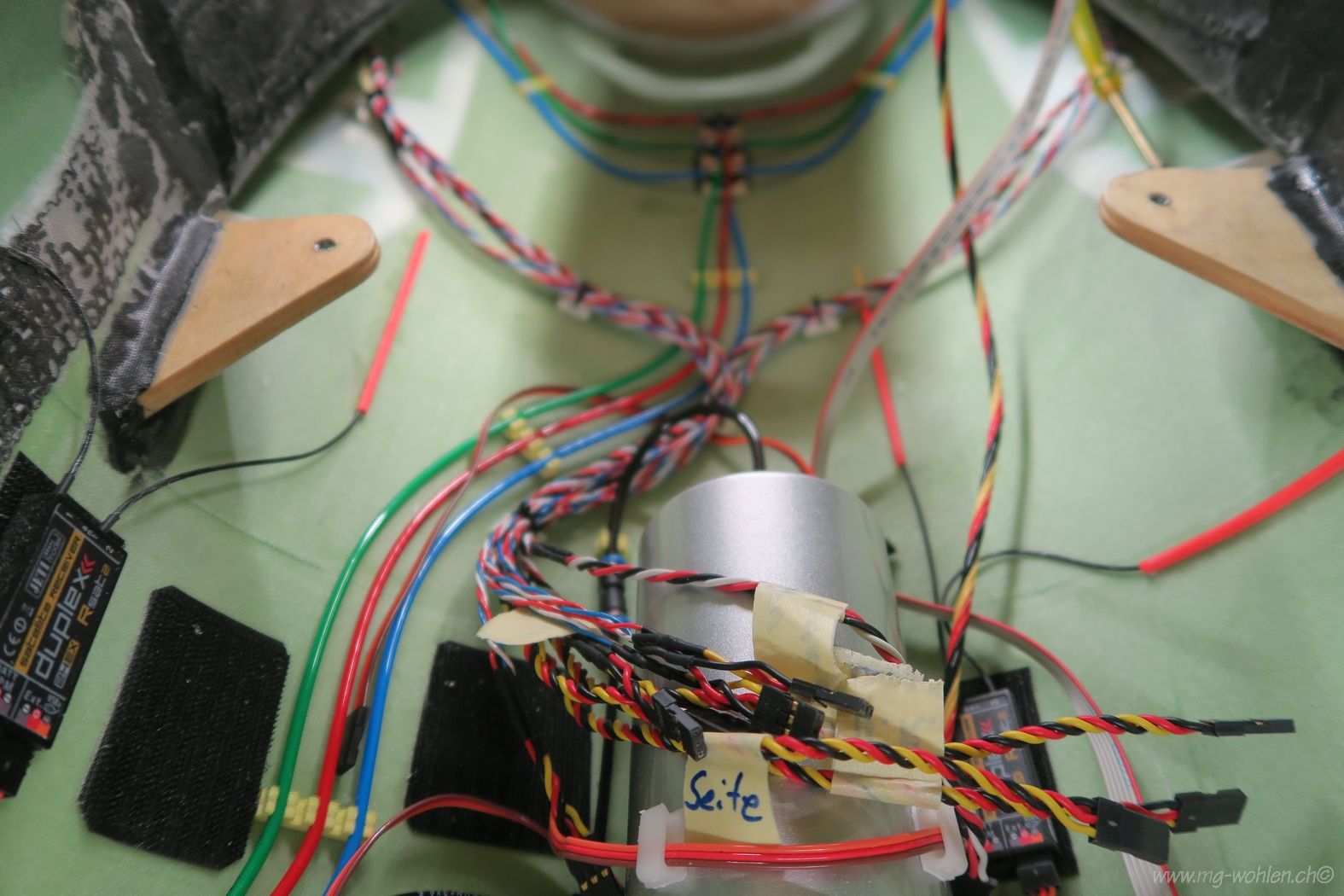

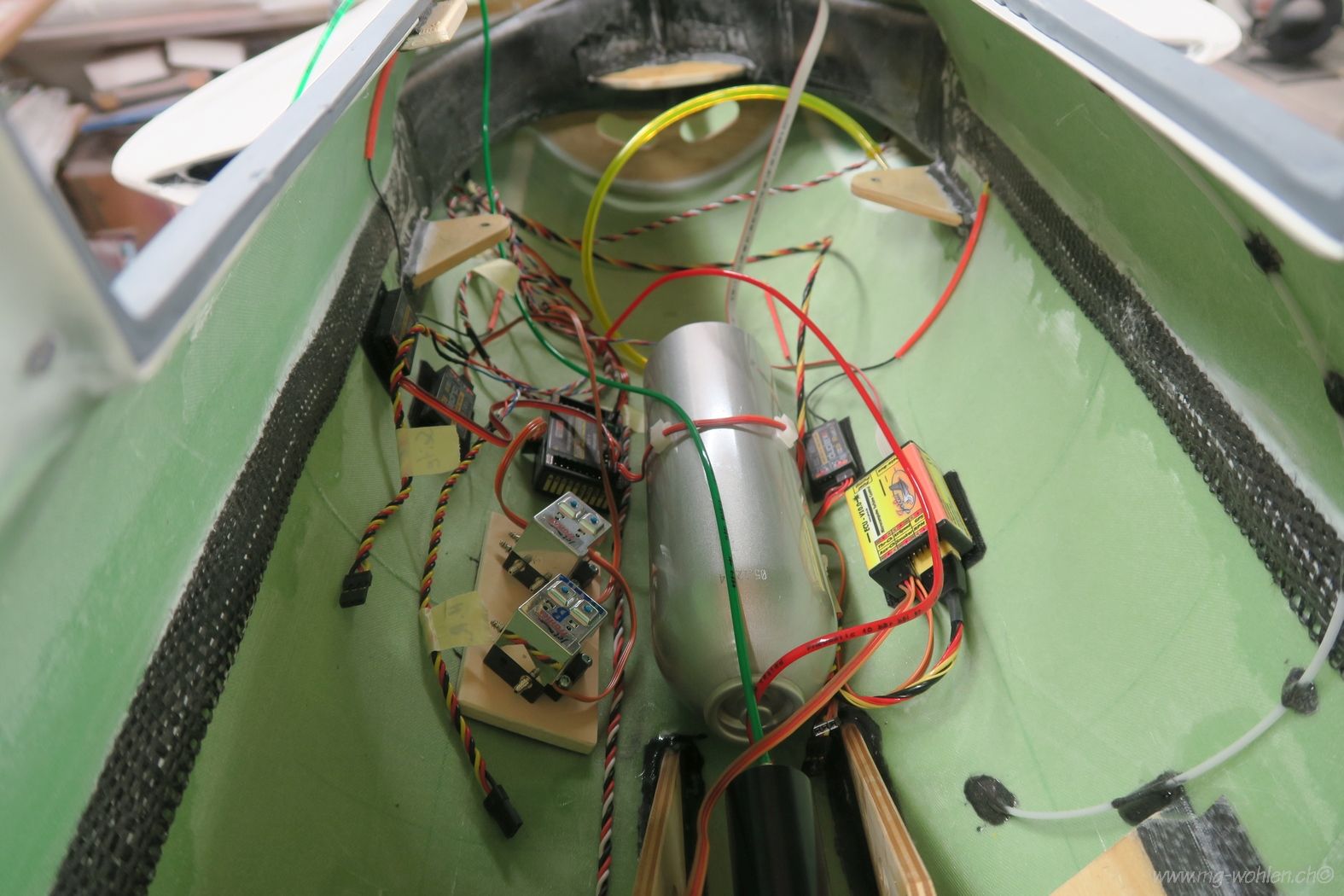

Von allen Seiten kommen Kabel
Hier muss noch aufgeräumt werden

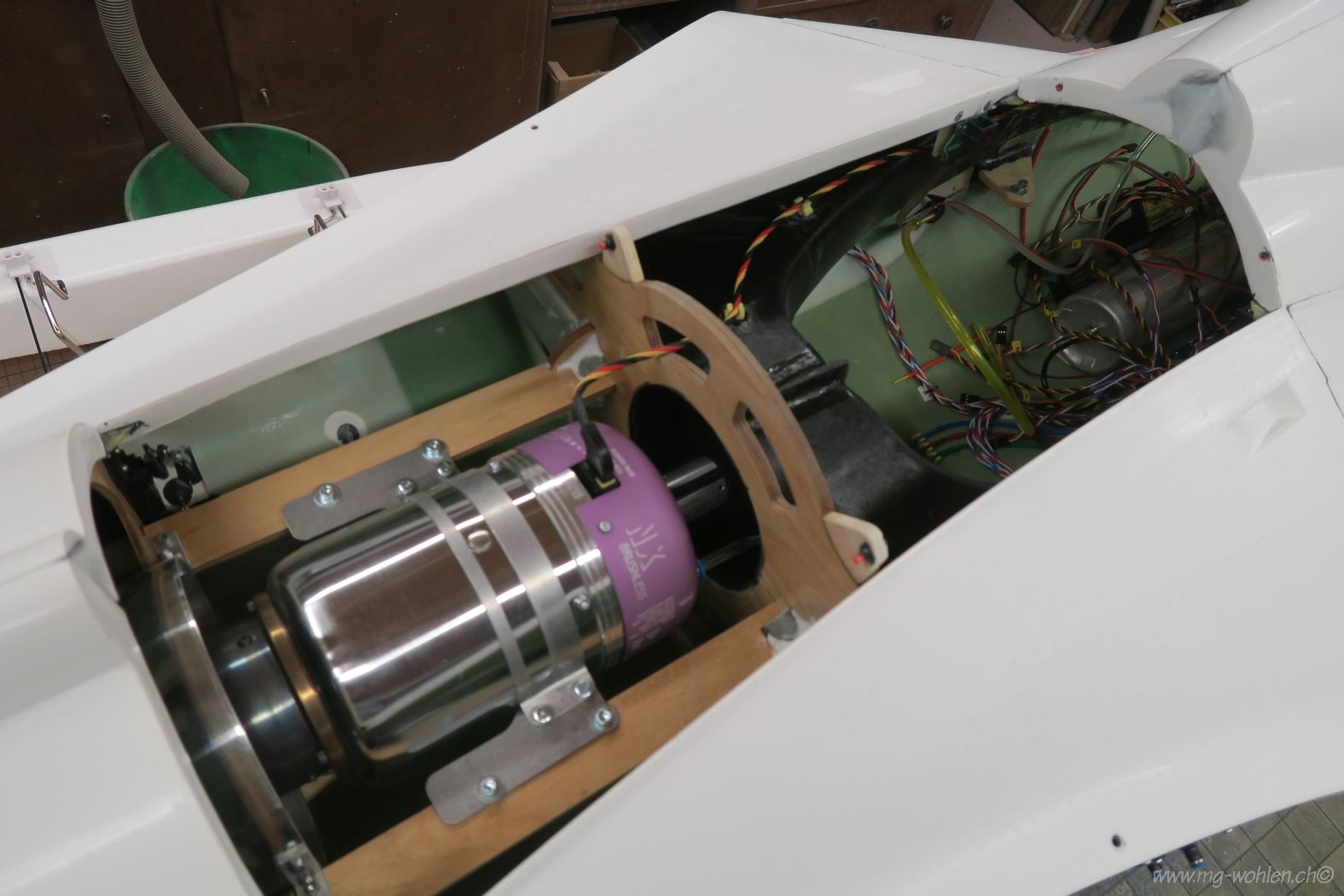

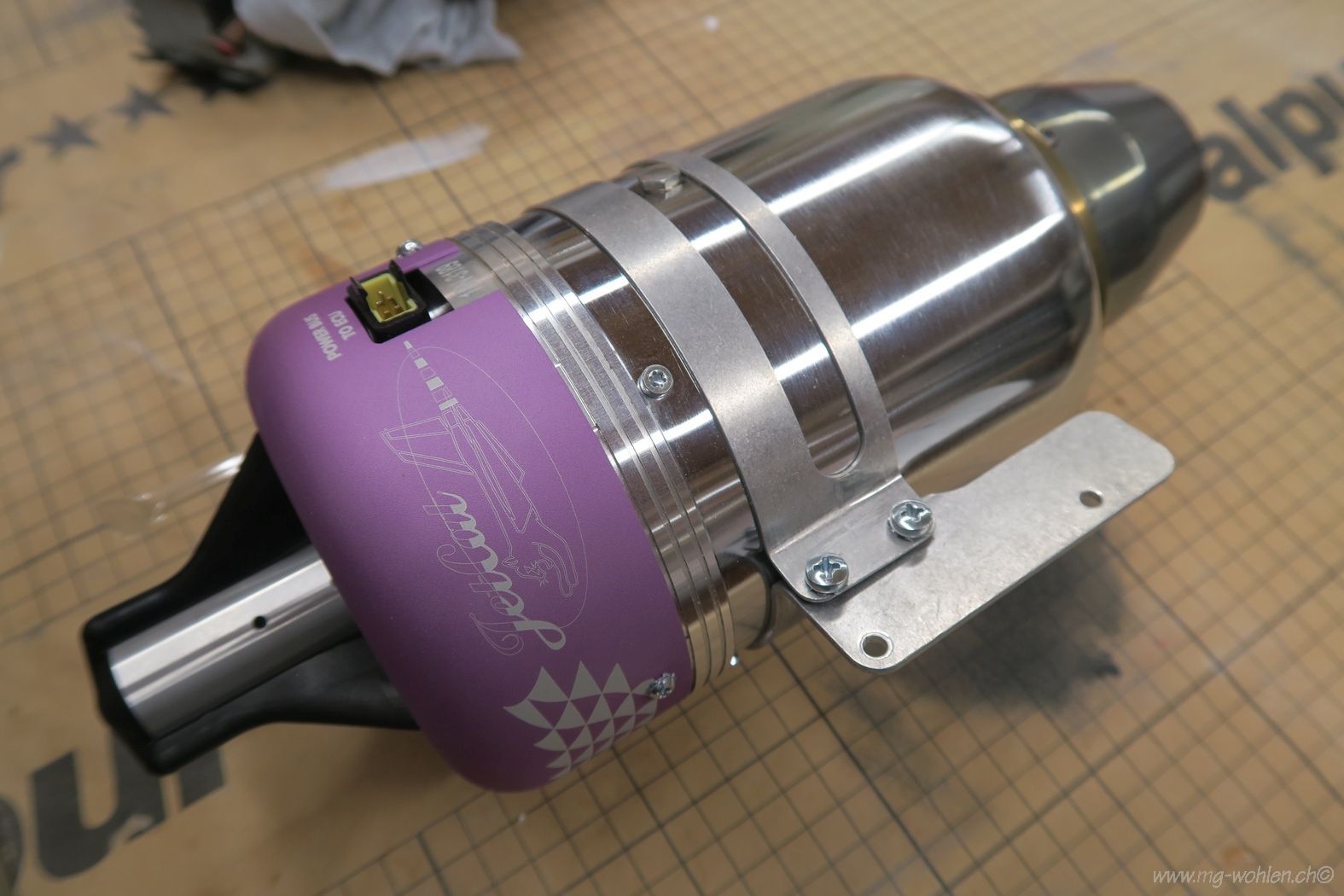

Der Treibling
Der Treibling an seinem Platz
Die Hülsensammler sind ausgerichtet
Hülsensammler fertig verklebt

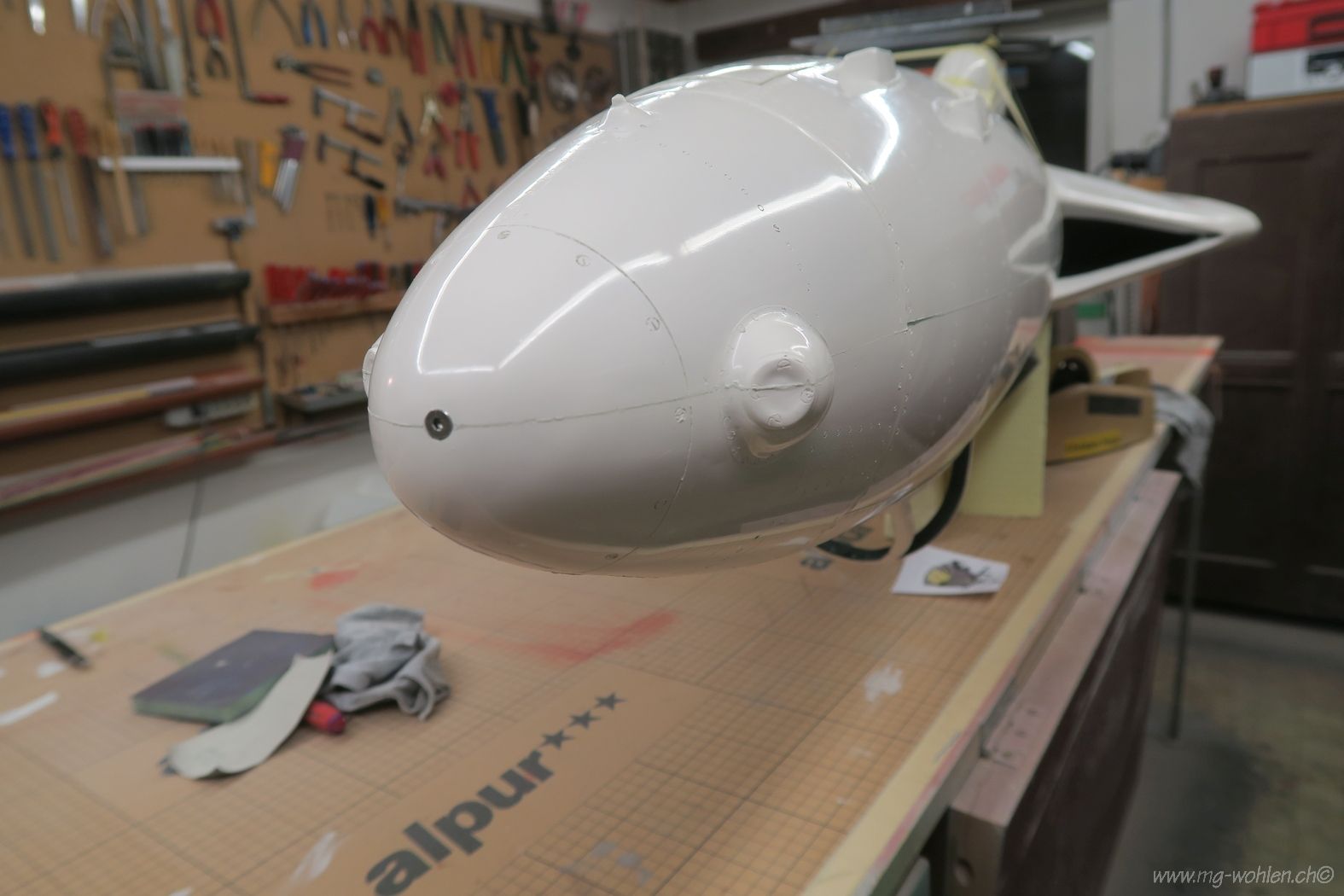

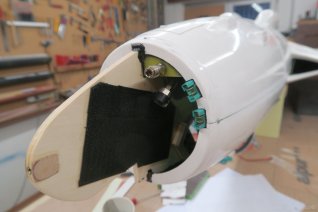

Für die Bugspitze muss noch eine Verdrehsicherung gemacht werden
Drei kleine CFK Stifte werden als Verdrehsicherung eingeklebt

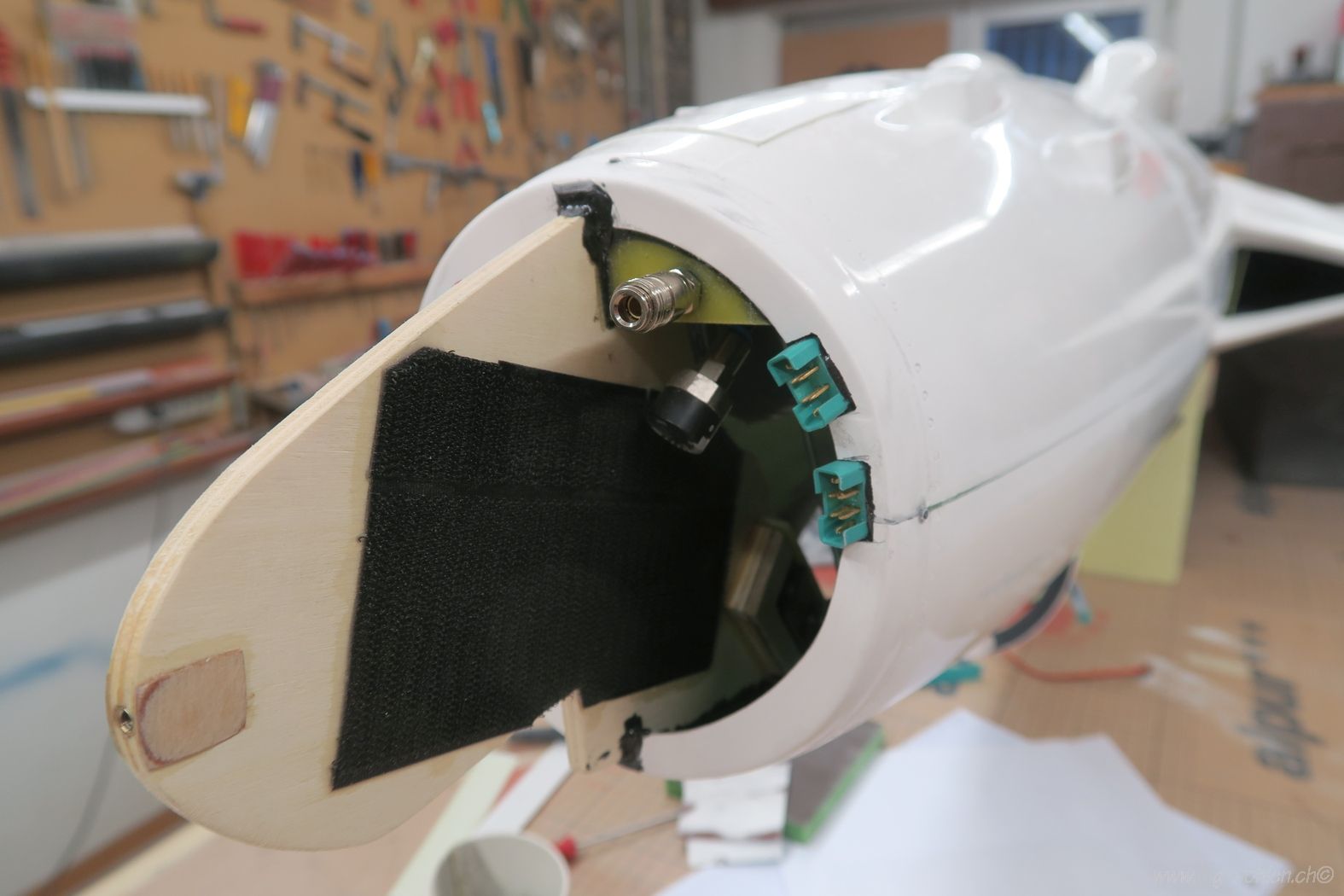

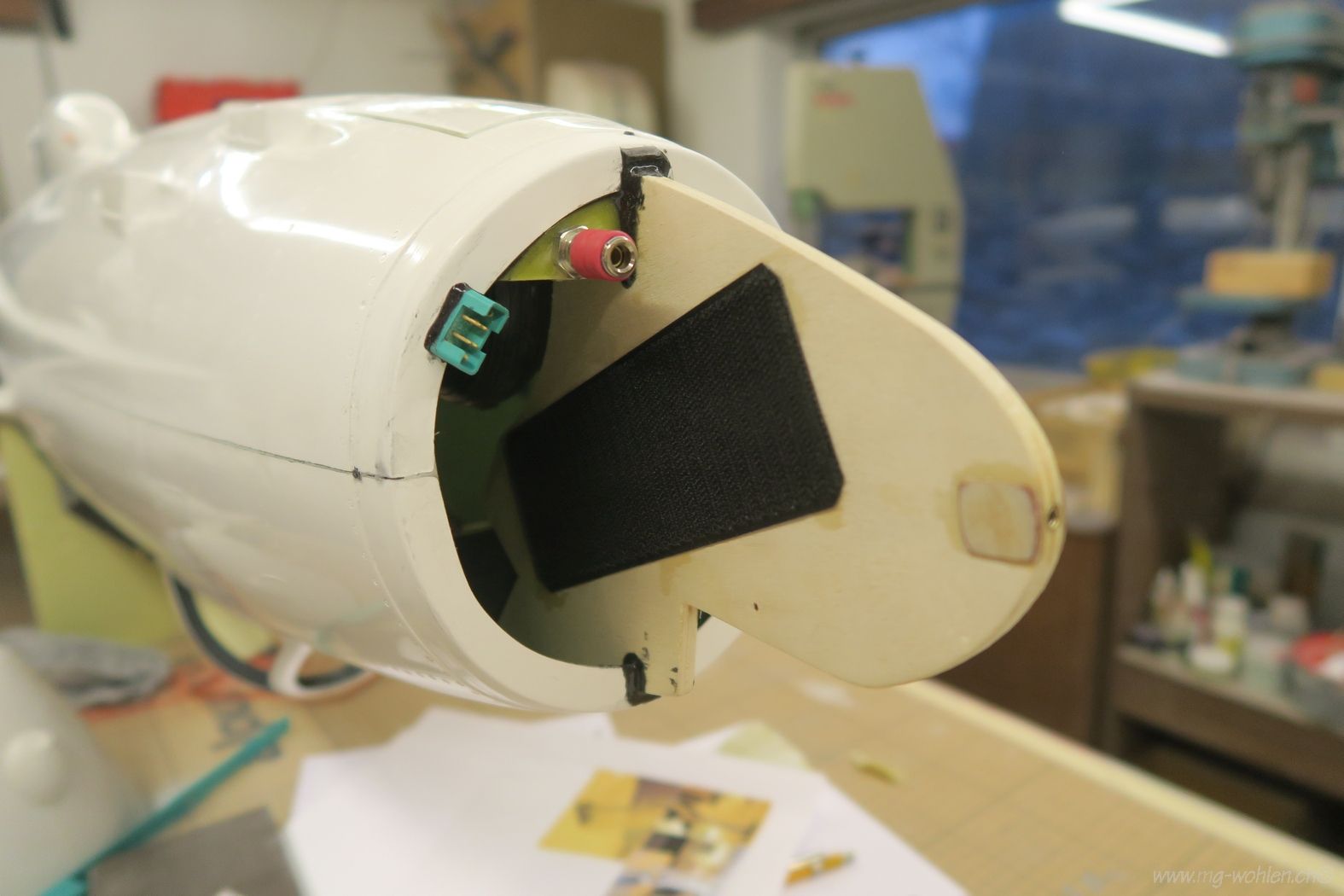

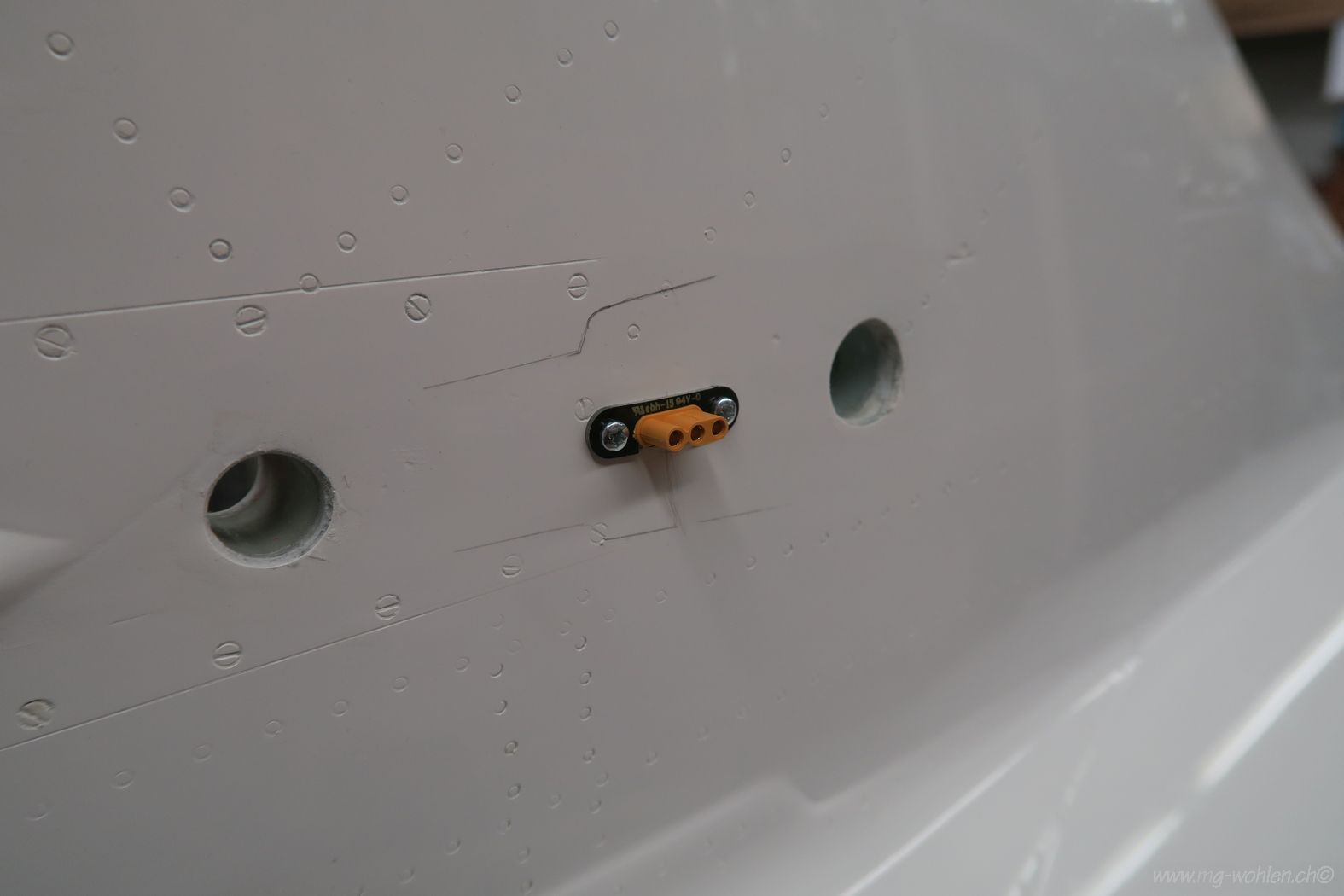

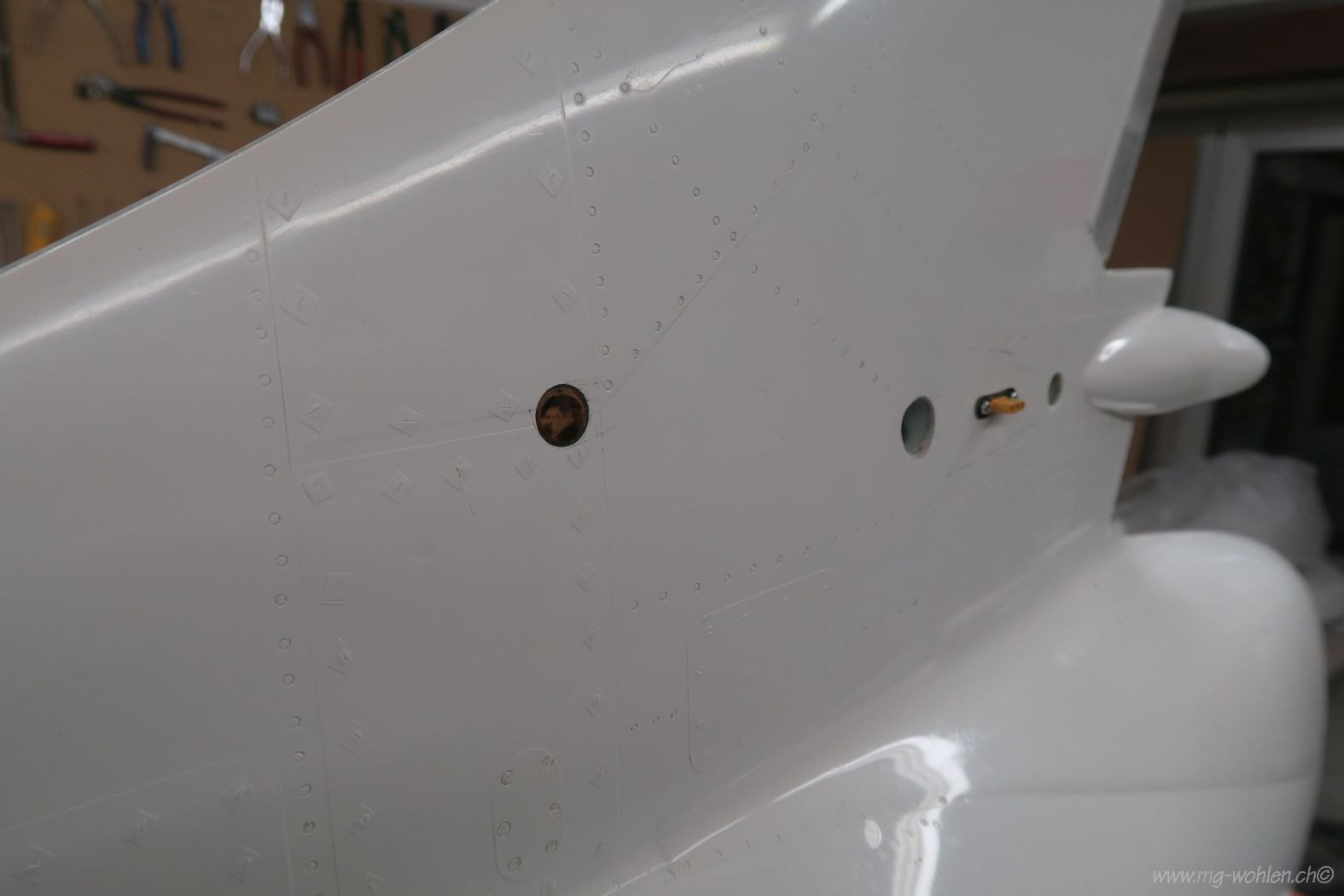

Luft und Stromsnschluss

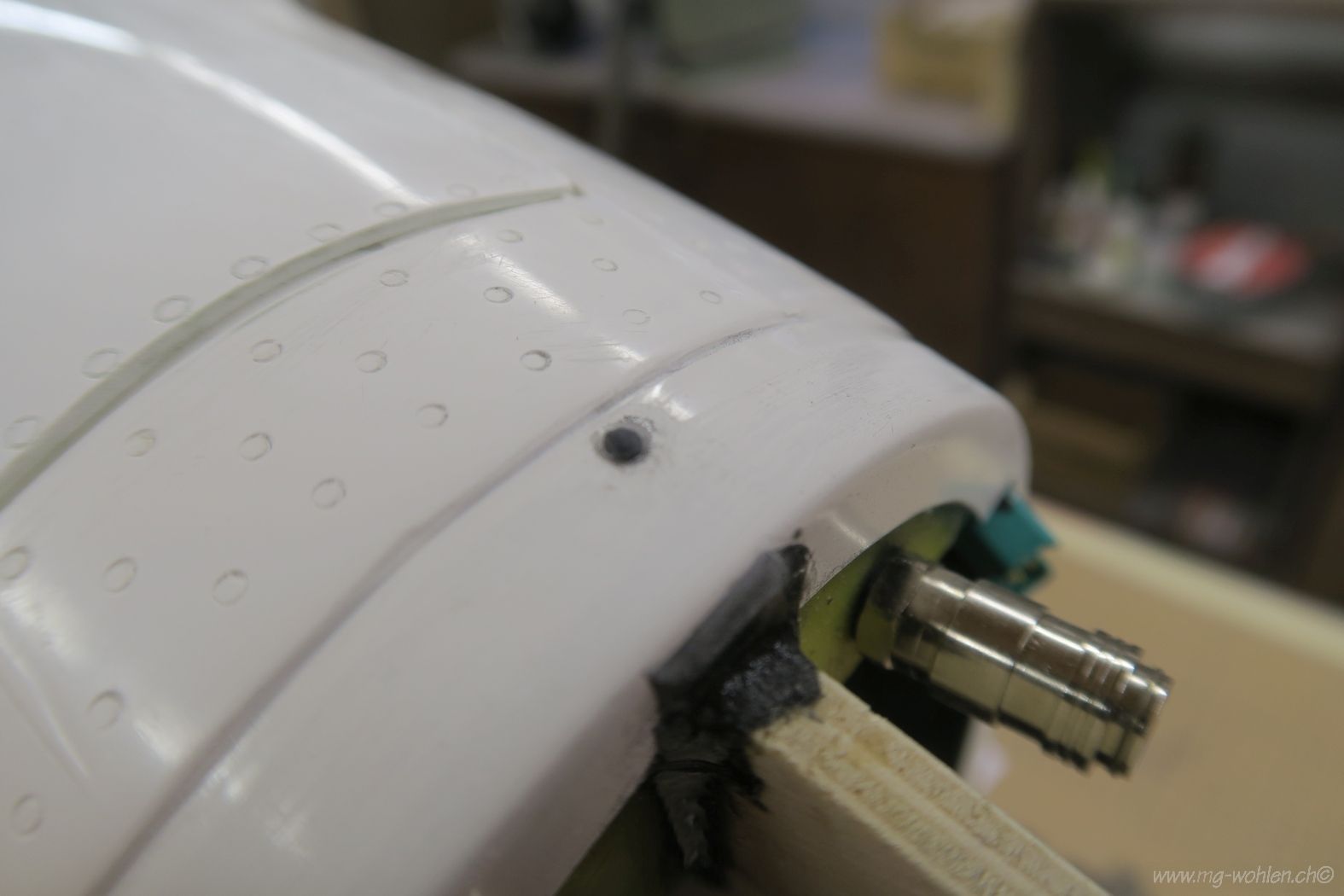

Tanken und Turbinenstrom

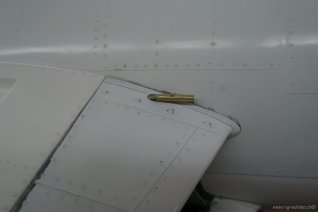

Dies ist die Tankentlüftung unter dem Flügel

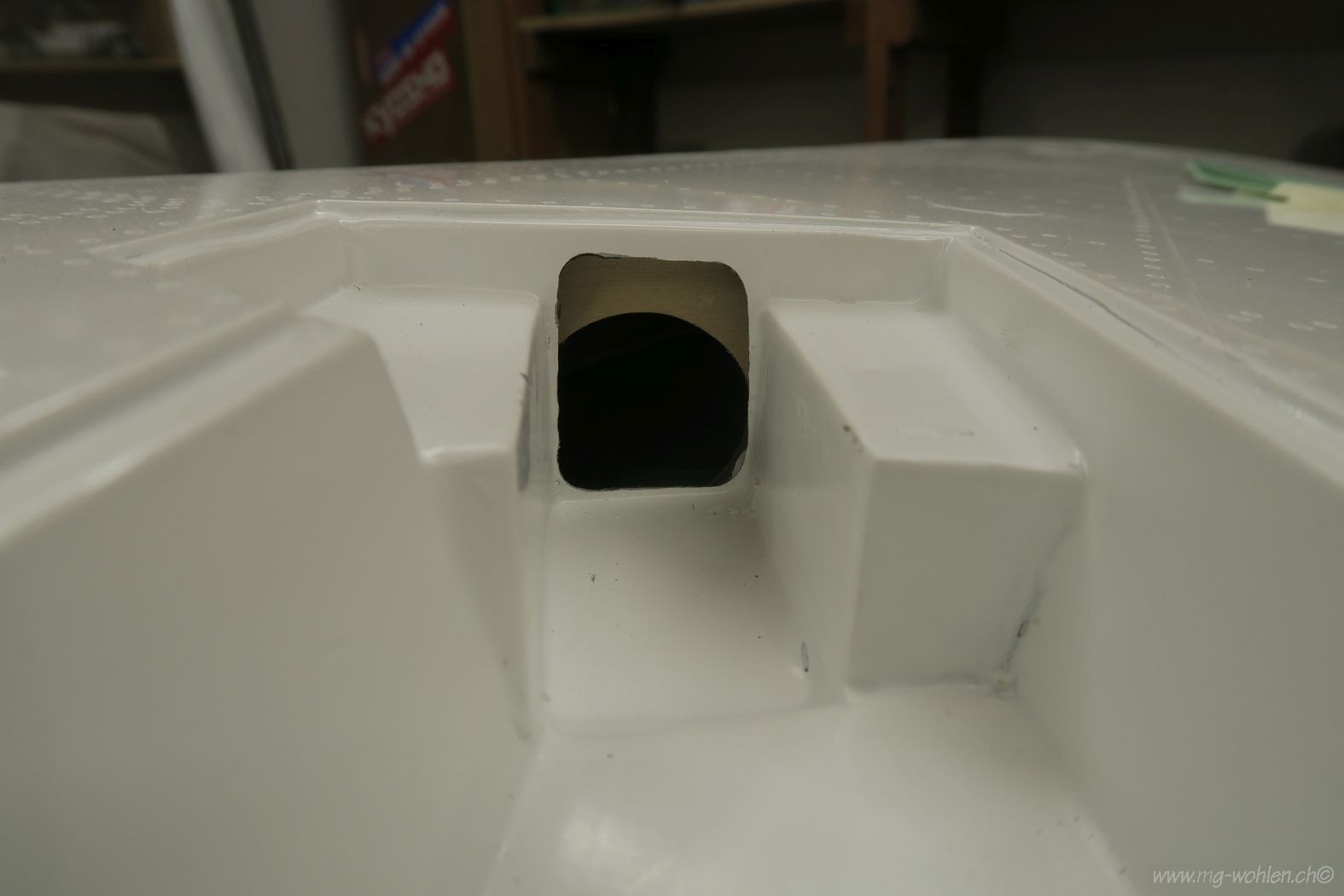

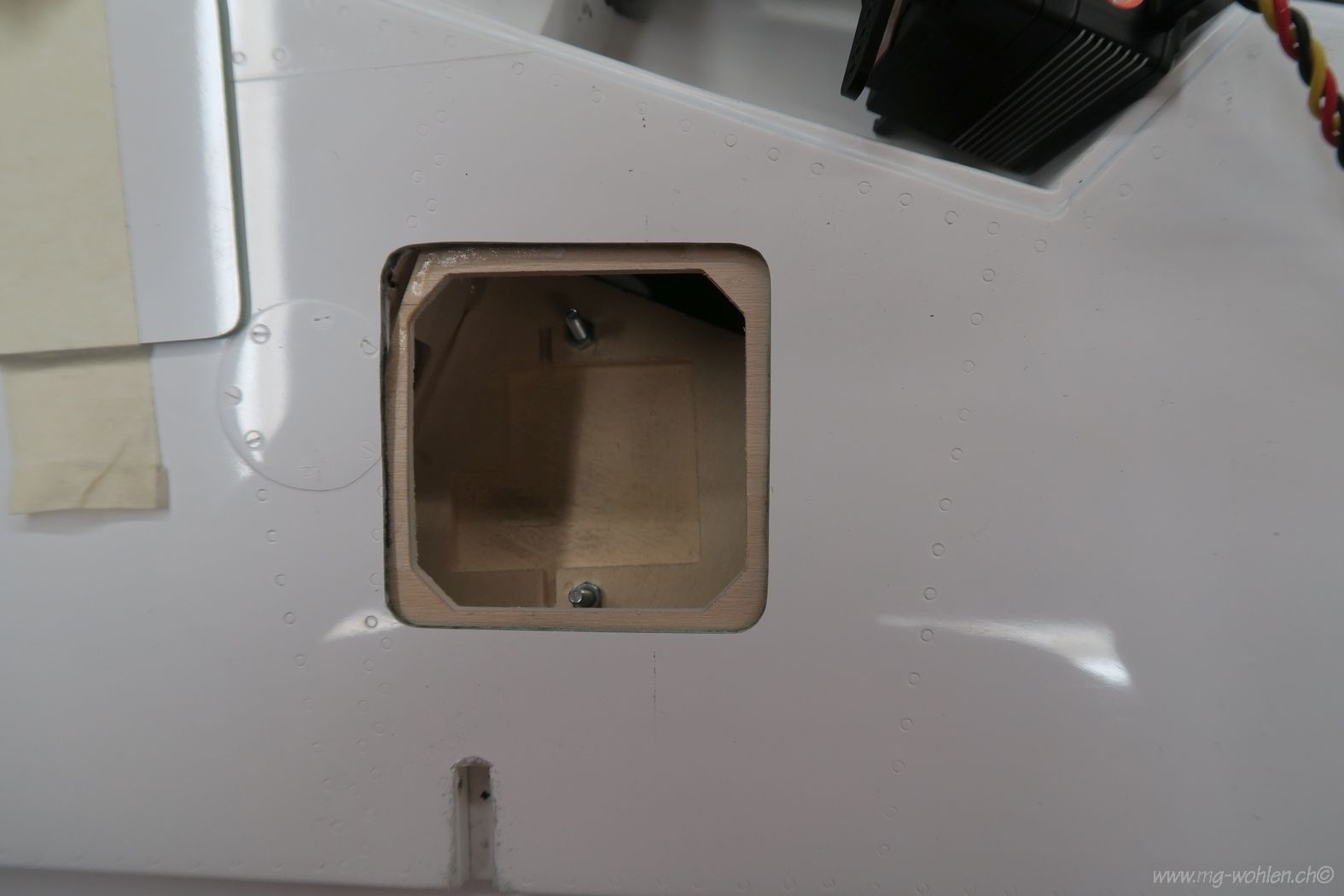

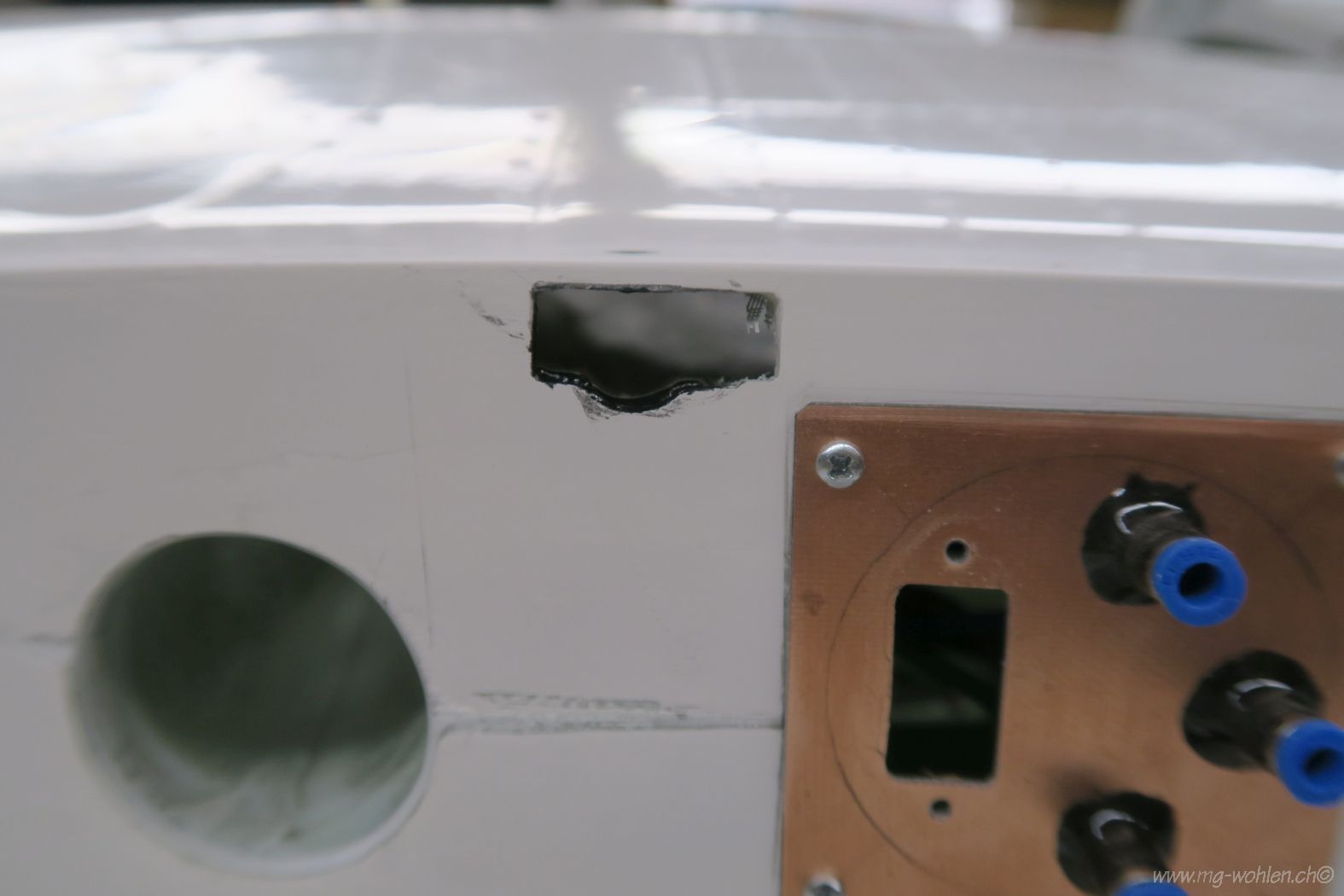

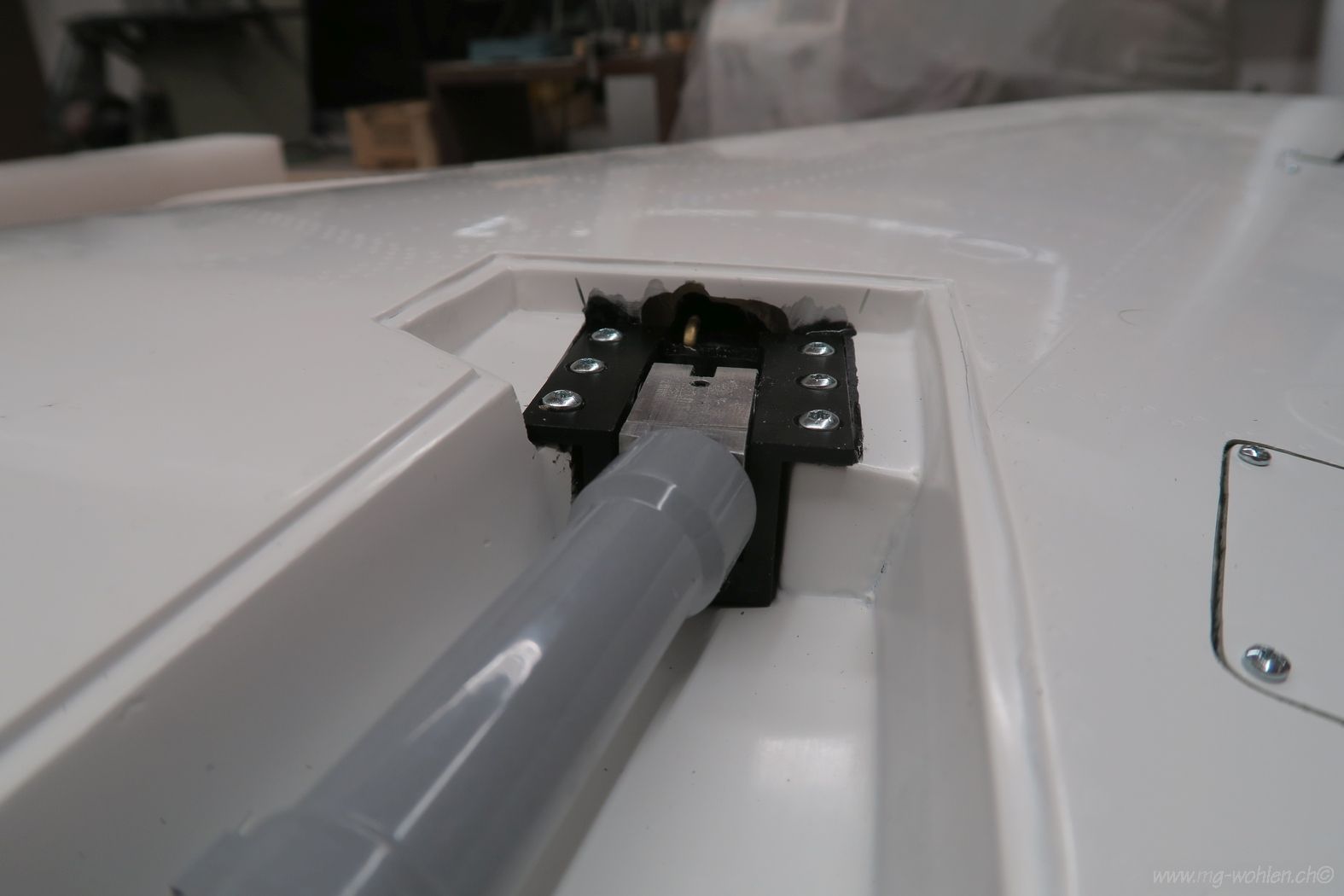

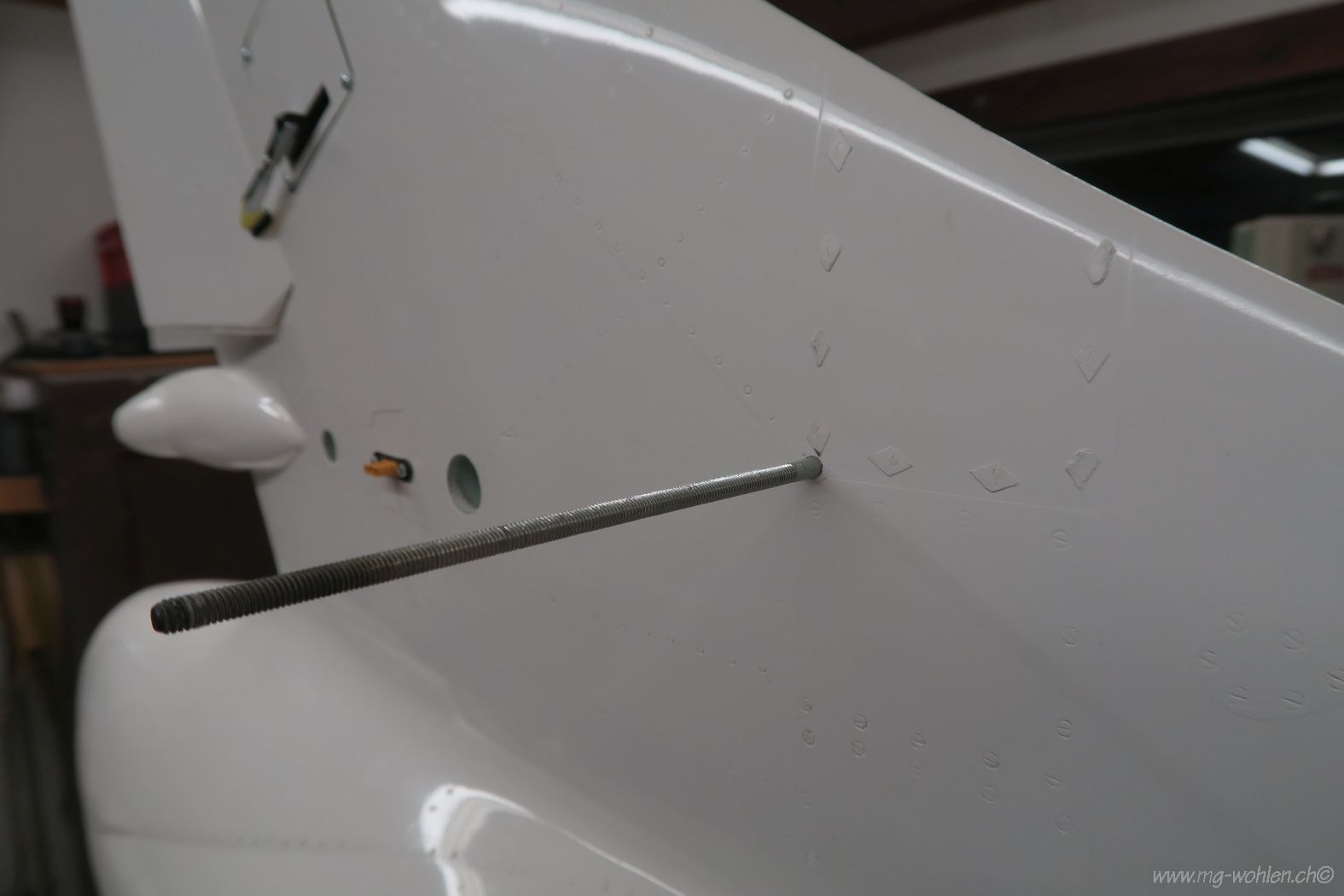

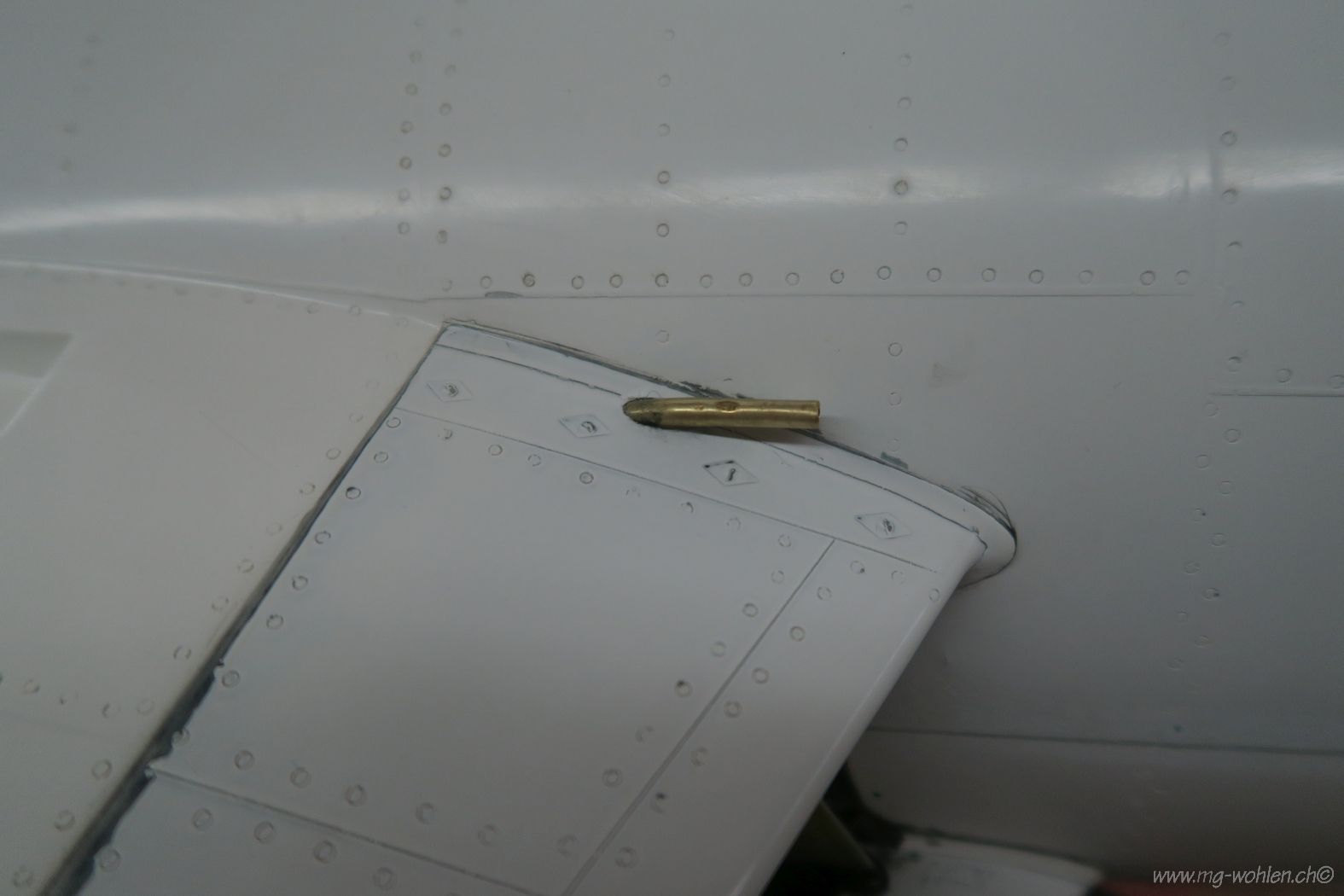

Die Öffnung am Rumpf für die Flächensicherung

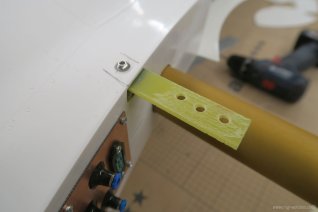

Die Flächensicherung vor dem einkleben
Die Flächensicherung ist für das Einkleben in die Fläche am Rumpf montiert
Flächensicherung fertig eingebaut

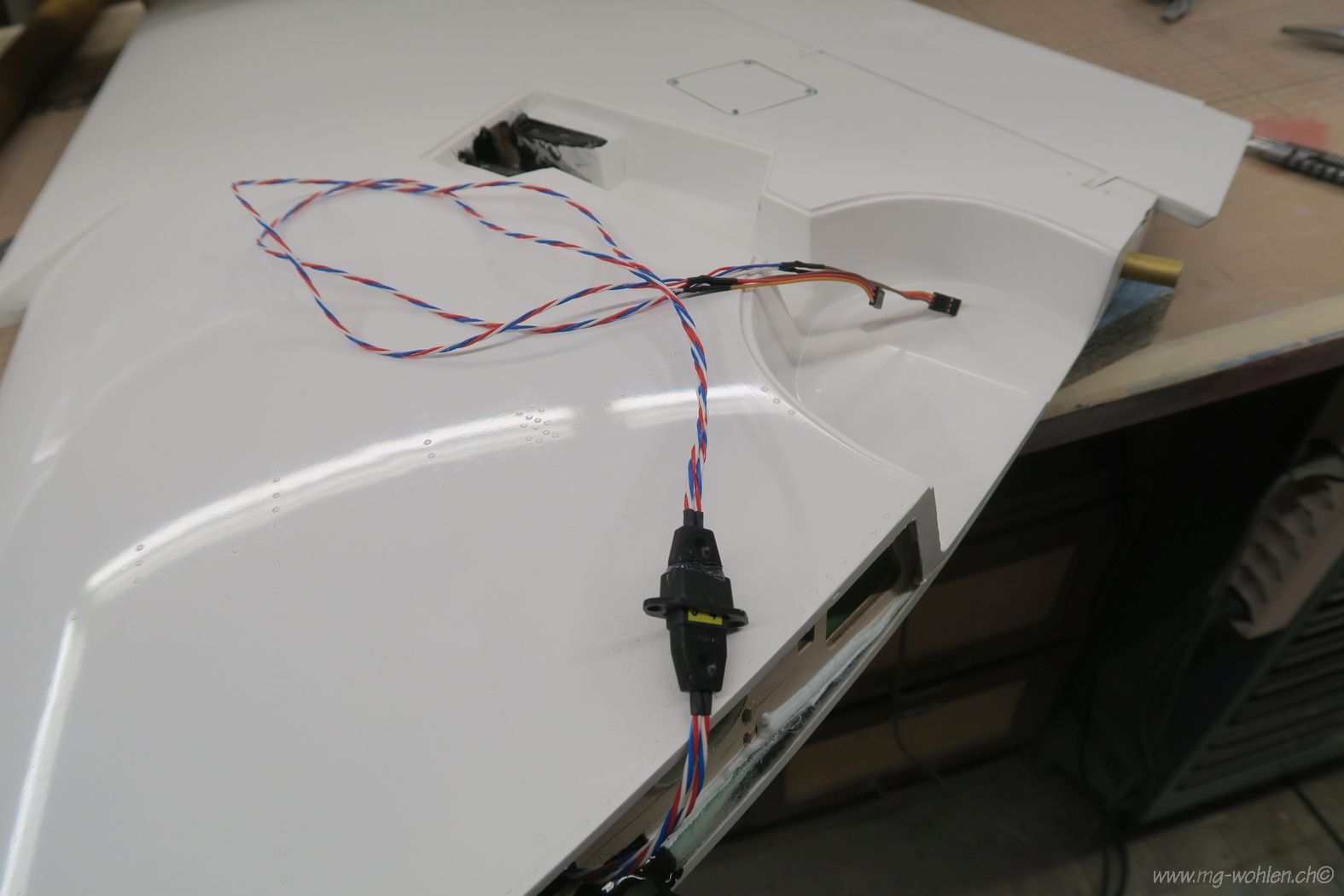

Die Restverkabelung zum Empfänger

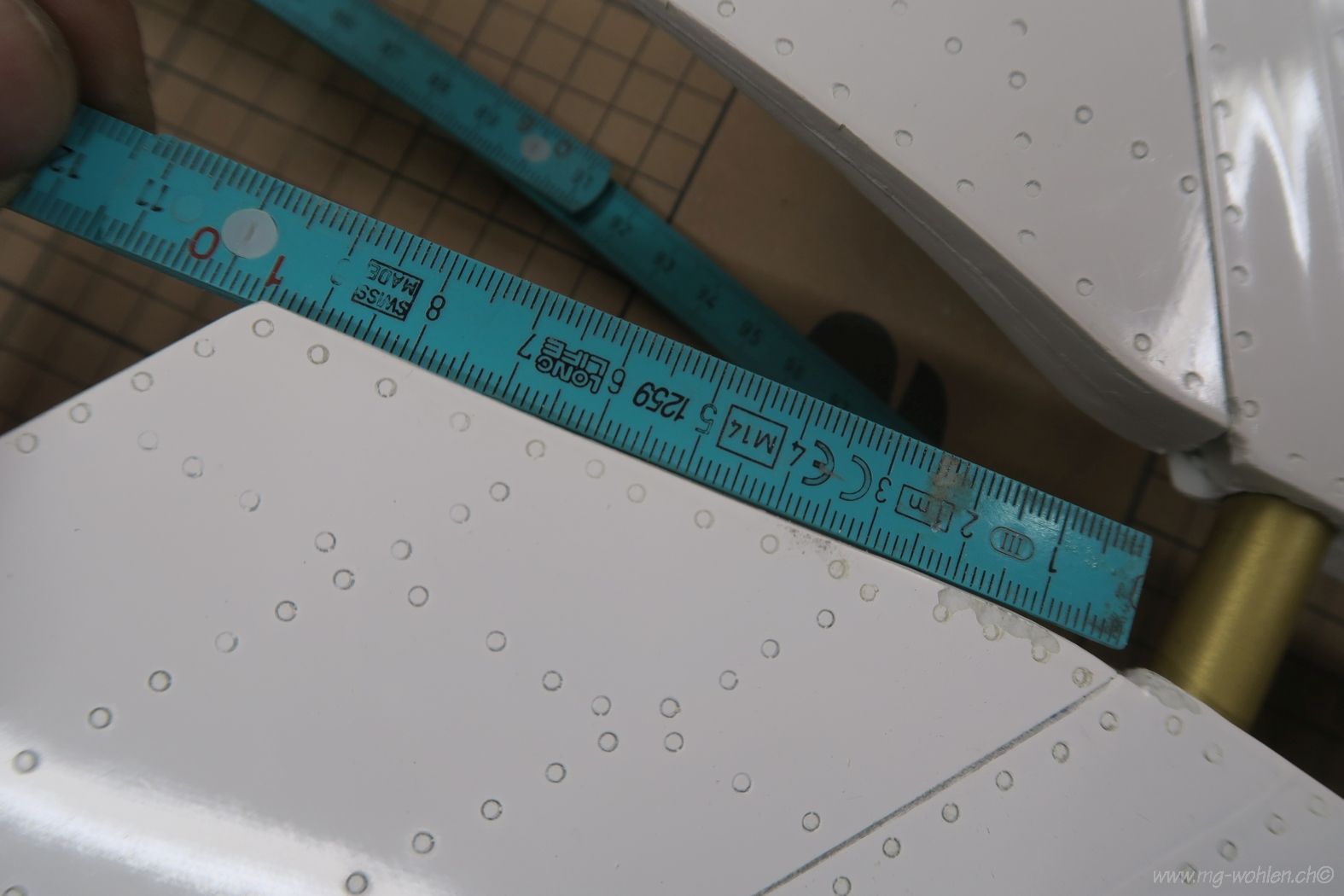

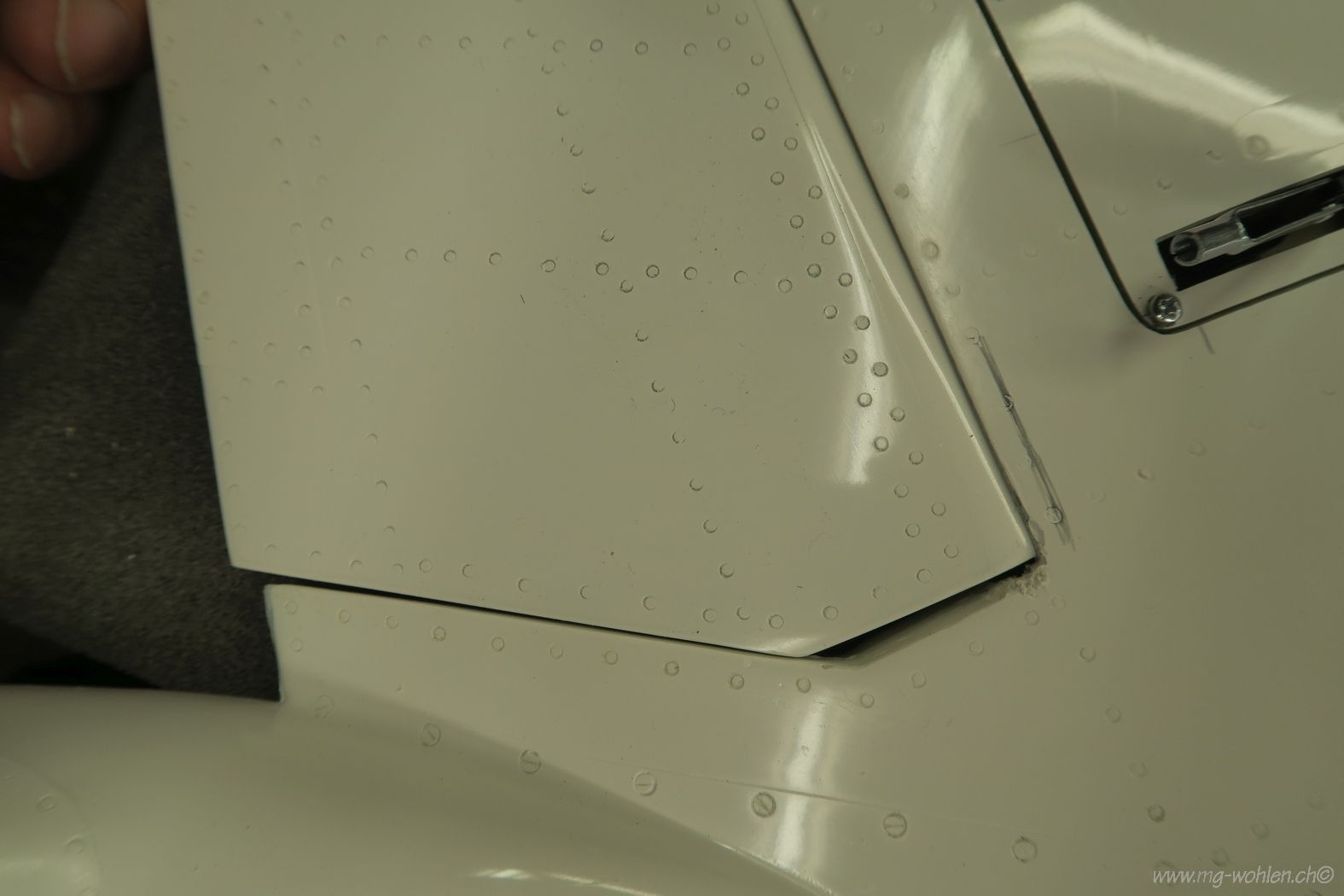

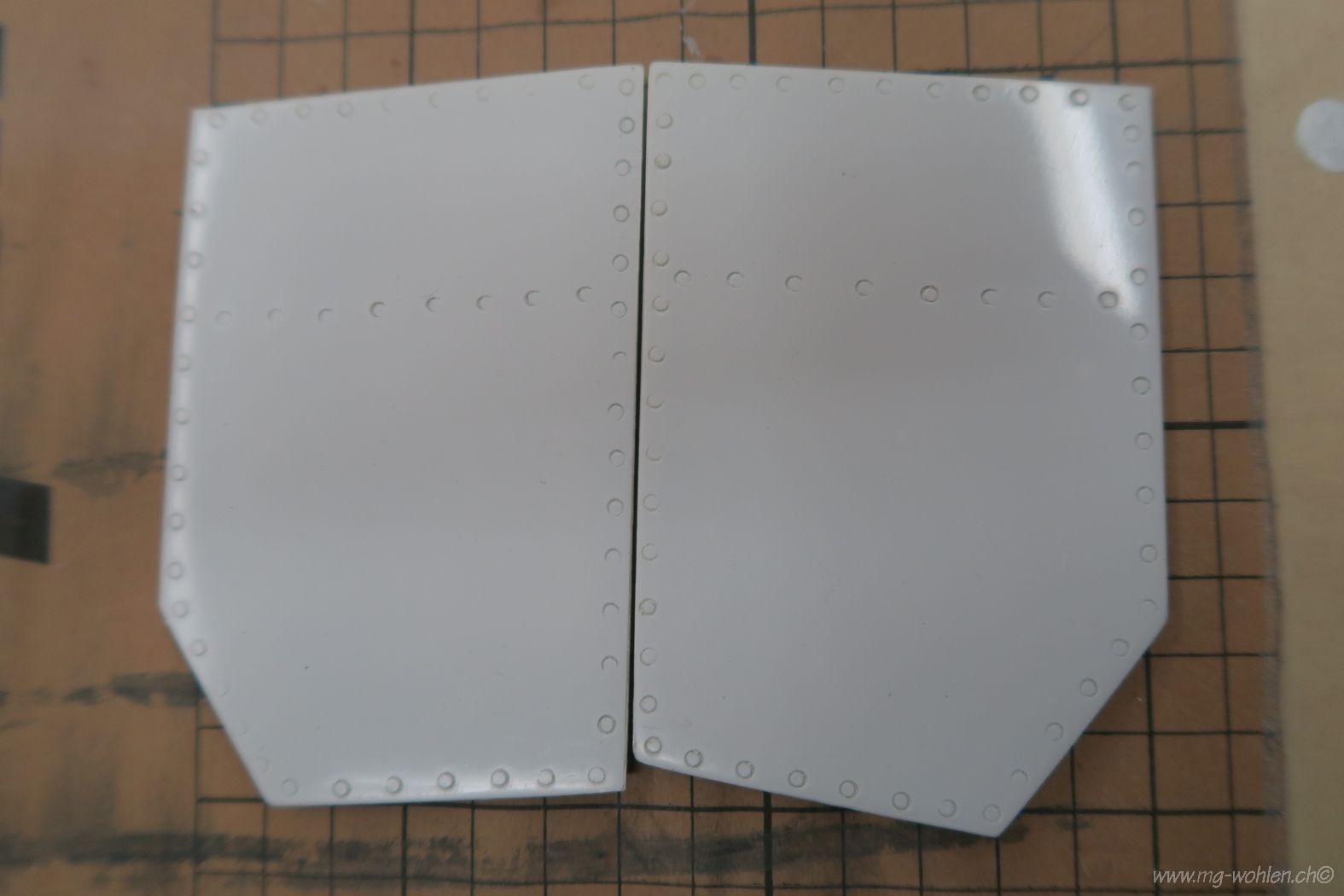

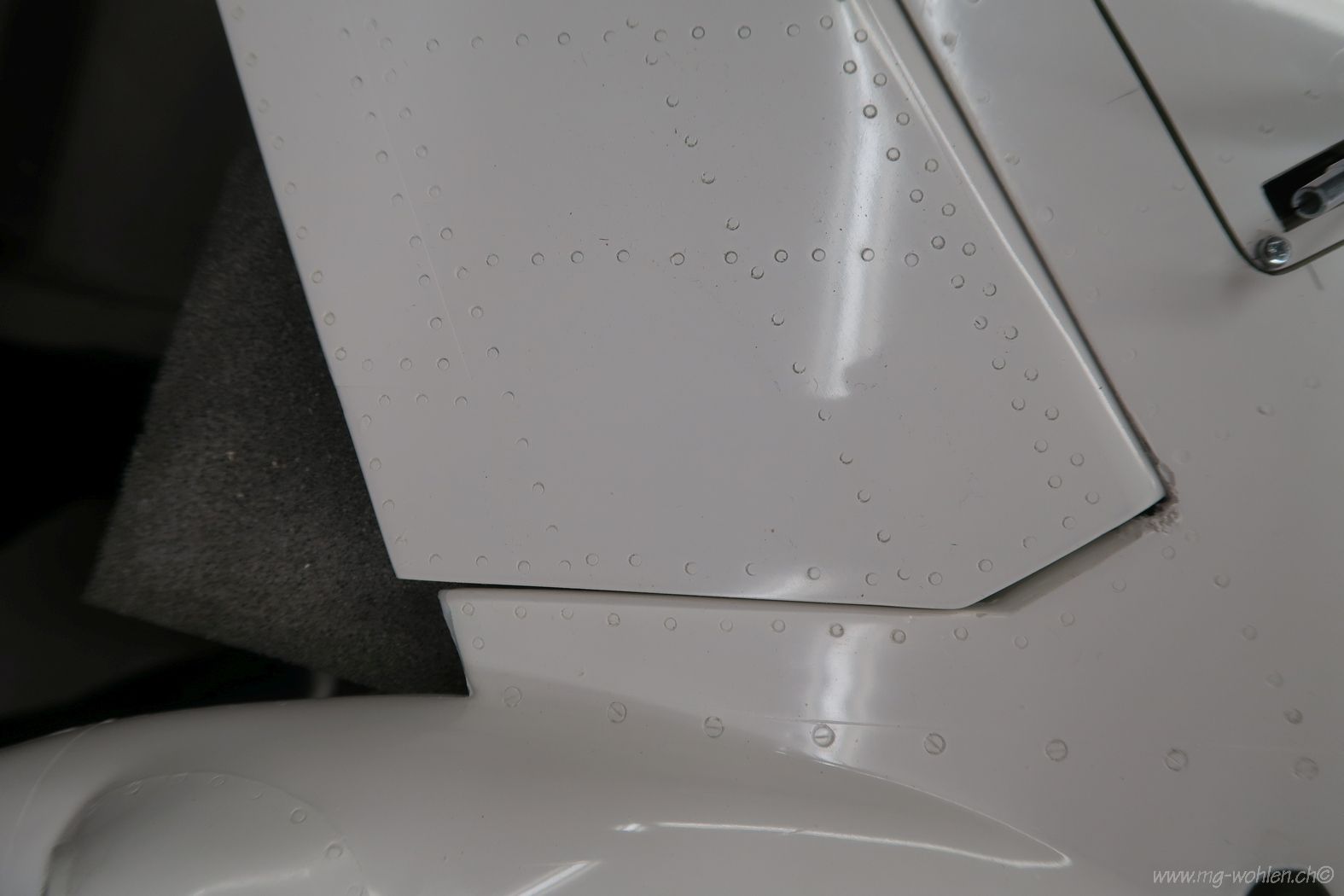

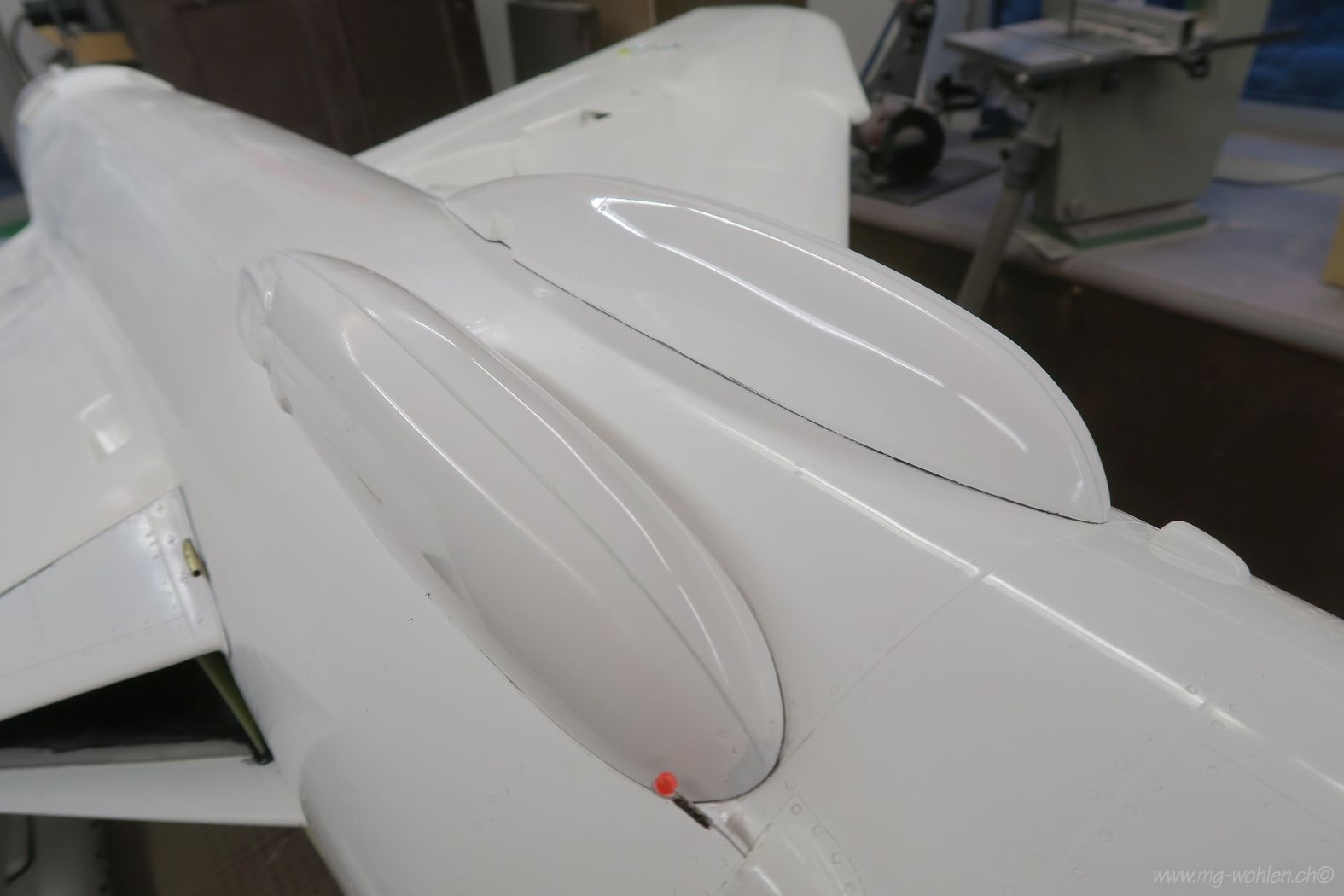

Die Abdeckungen haben fast 10mm Differenz

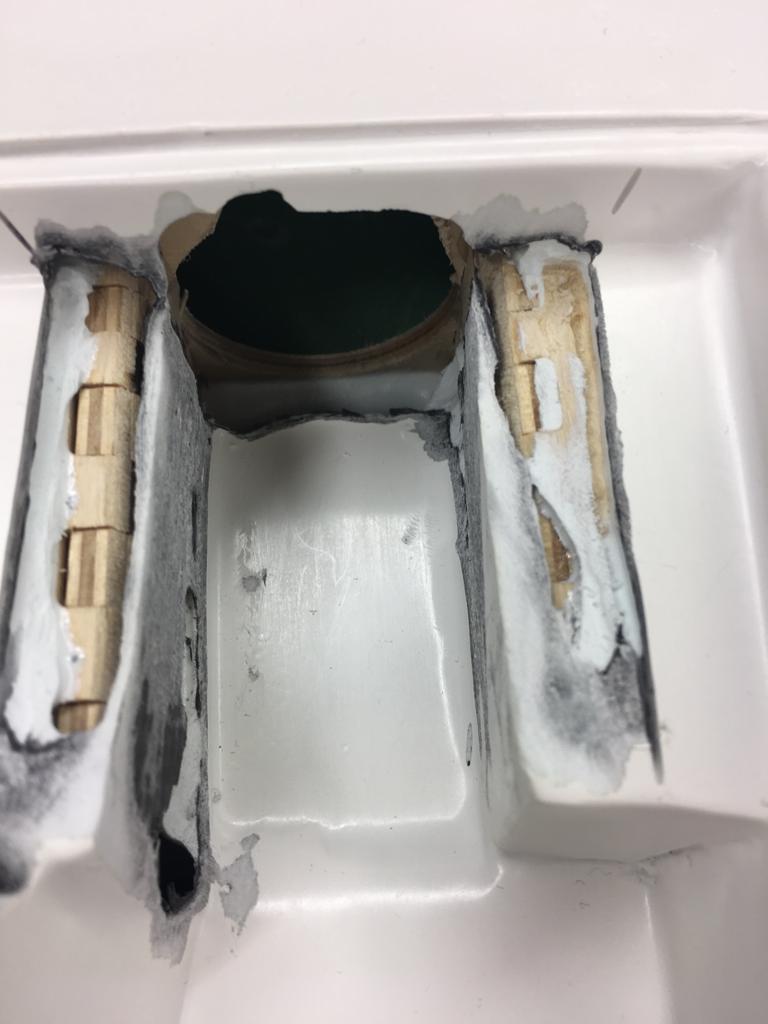

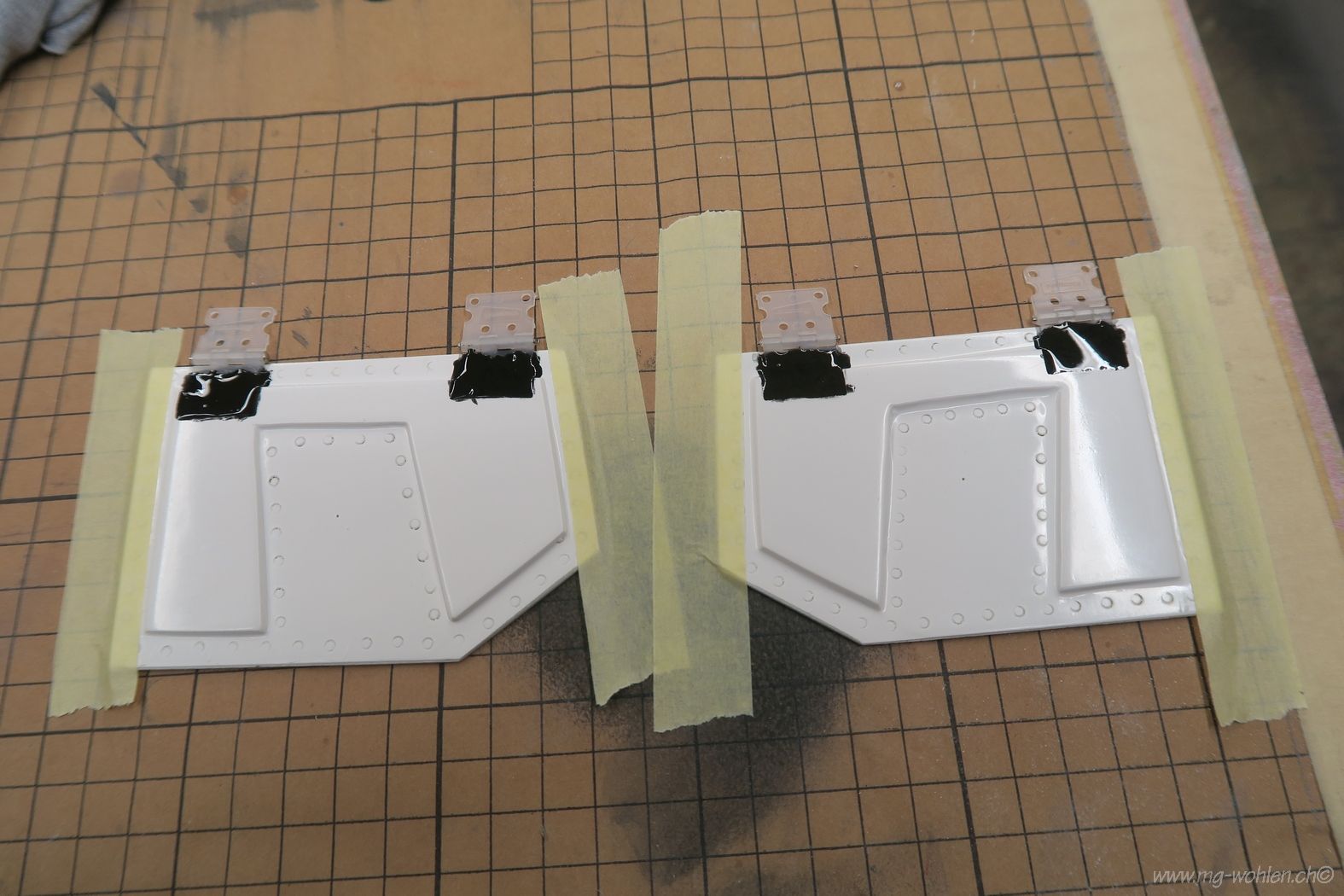

Die Scharniere werden in die Deckel versenkt

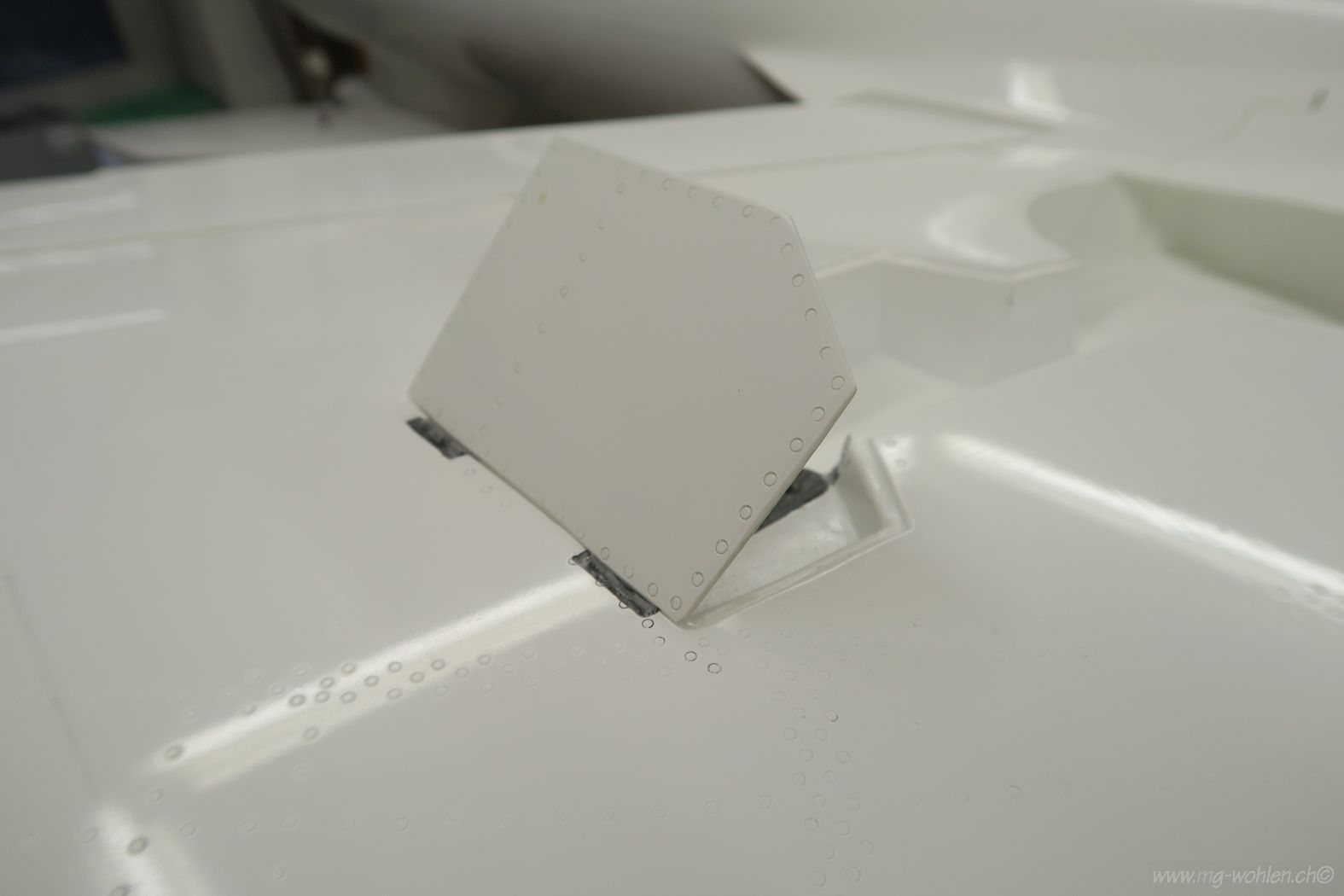

Die Deckel sind anscharniert

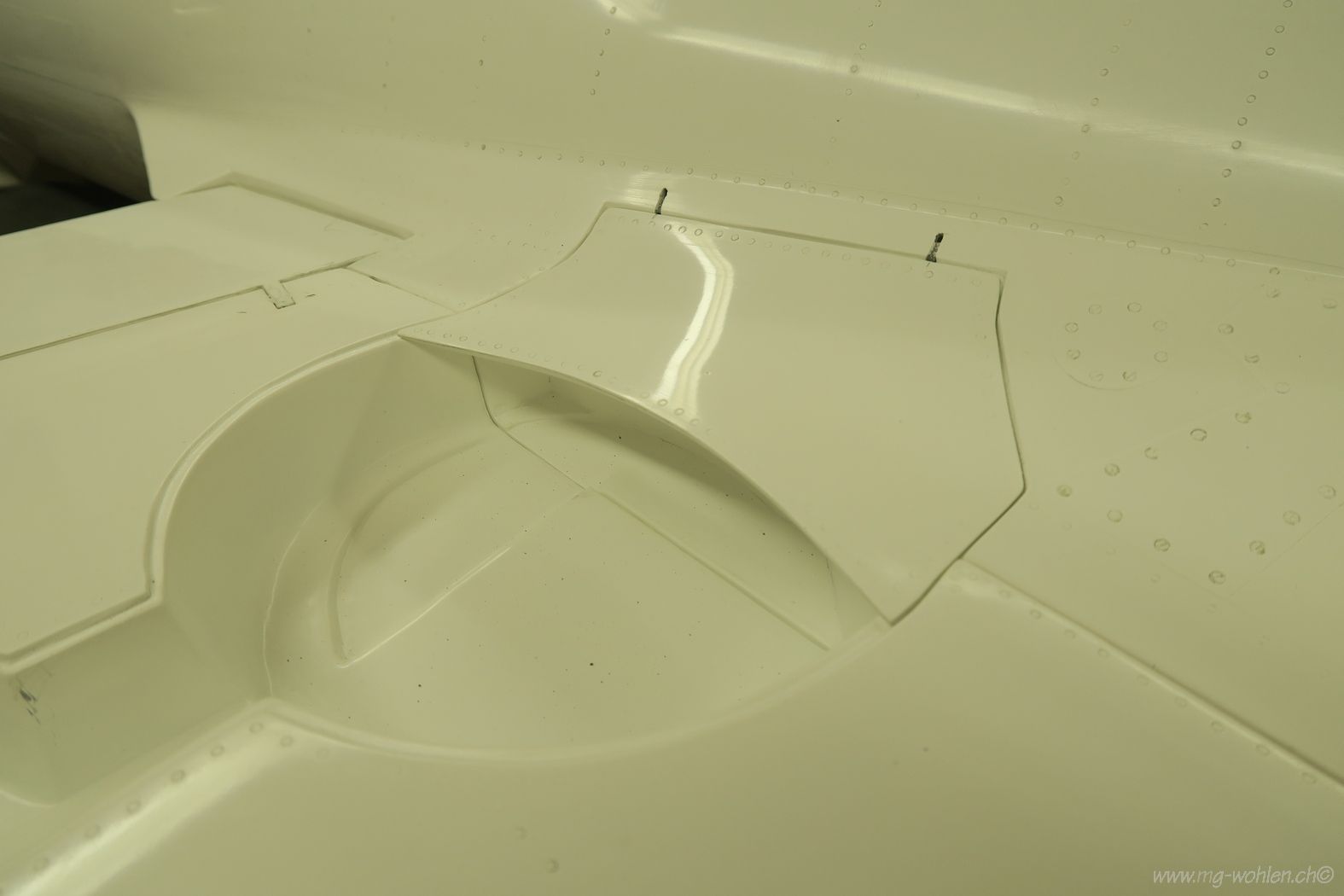

Landeklappe und innere Radabdeckung
