Der Rumpf wie er vom Hersteller kommt
Der Brandspant ist vom Hersteller schon eingeklebt

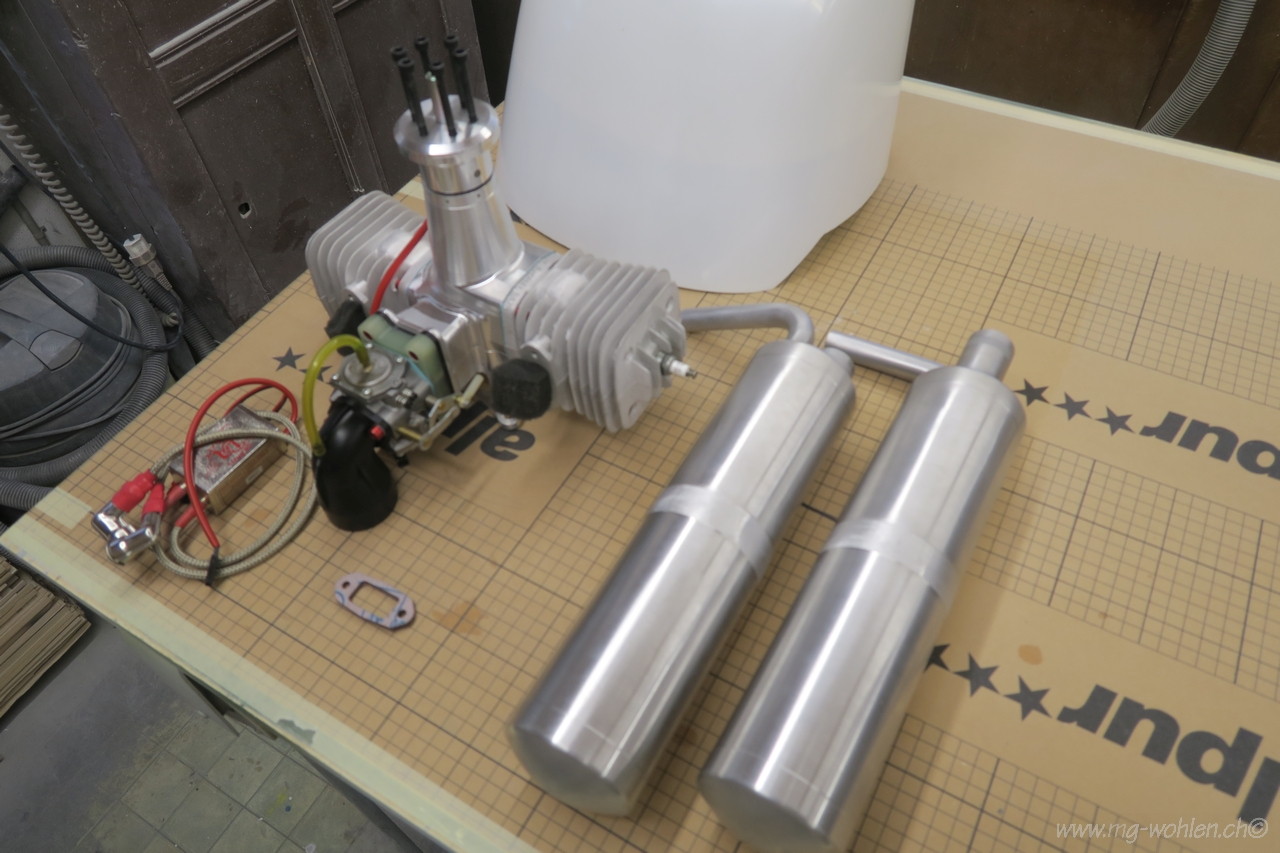

Und das muss alles eingebaut werden

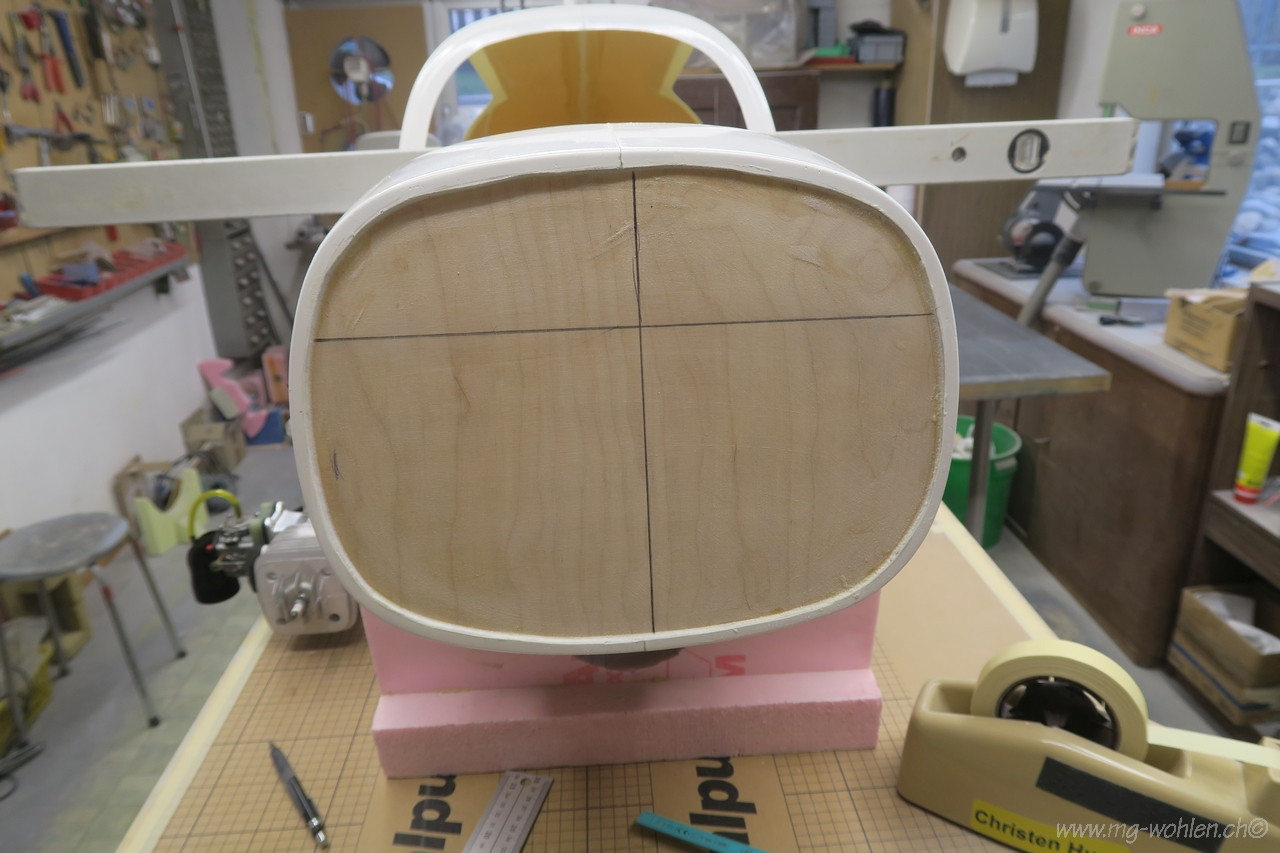

Als Erstes wird das Zentrum vom Motor eingezeichnet

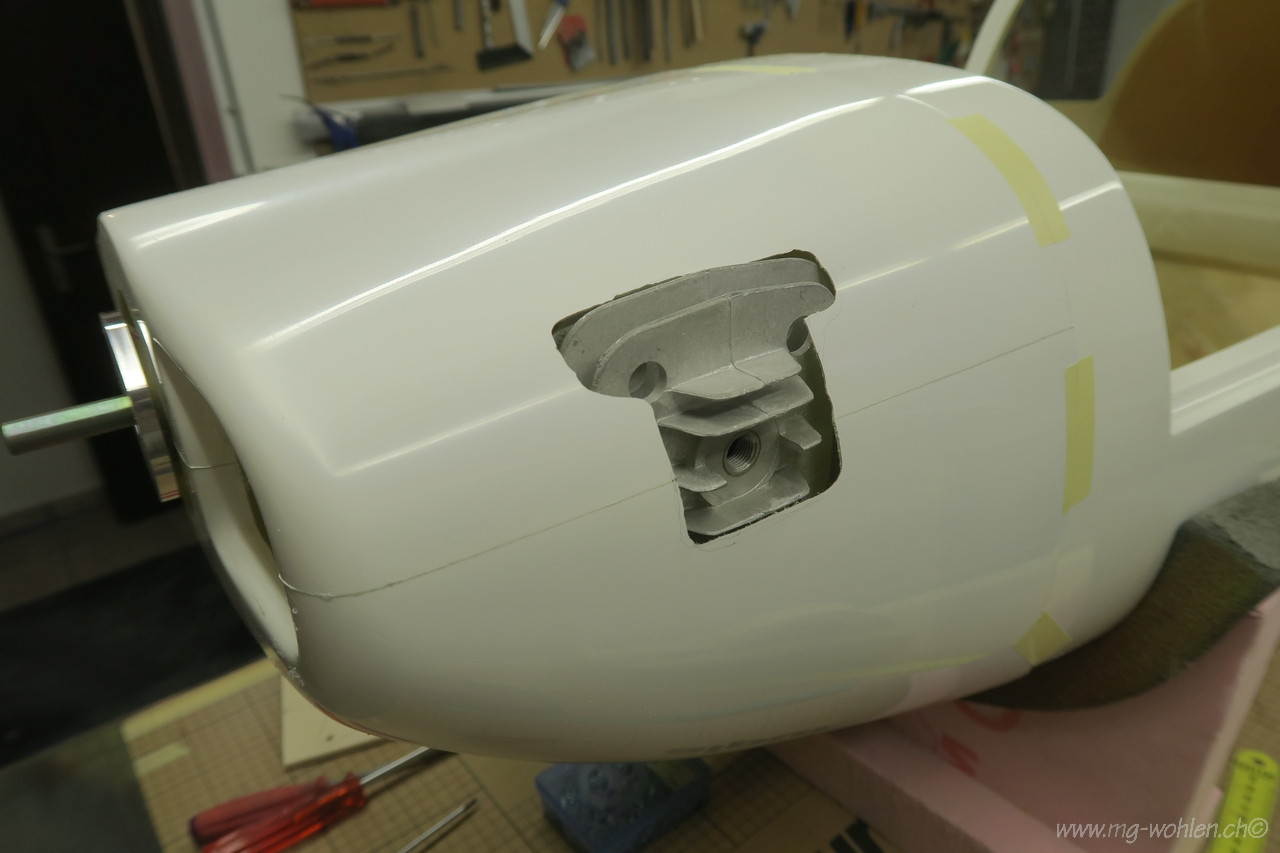

Da der 150 DA nicht ganz platz hat muss die Haube ausgeschnitten werden
Die Haube wird ausgerichtet
Der Brandspant wird mit CFK verstärkt
Für das Bugrad muss der Rumpf verstärkt werden
Verstärkung für die Schleppkupplung

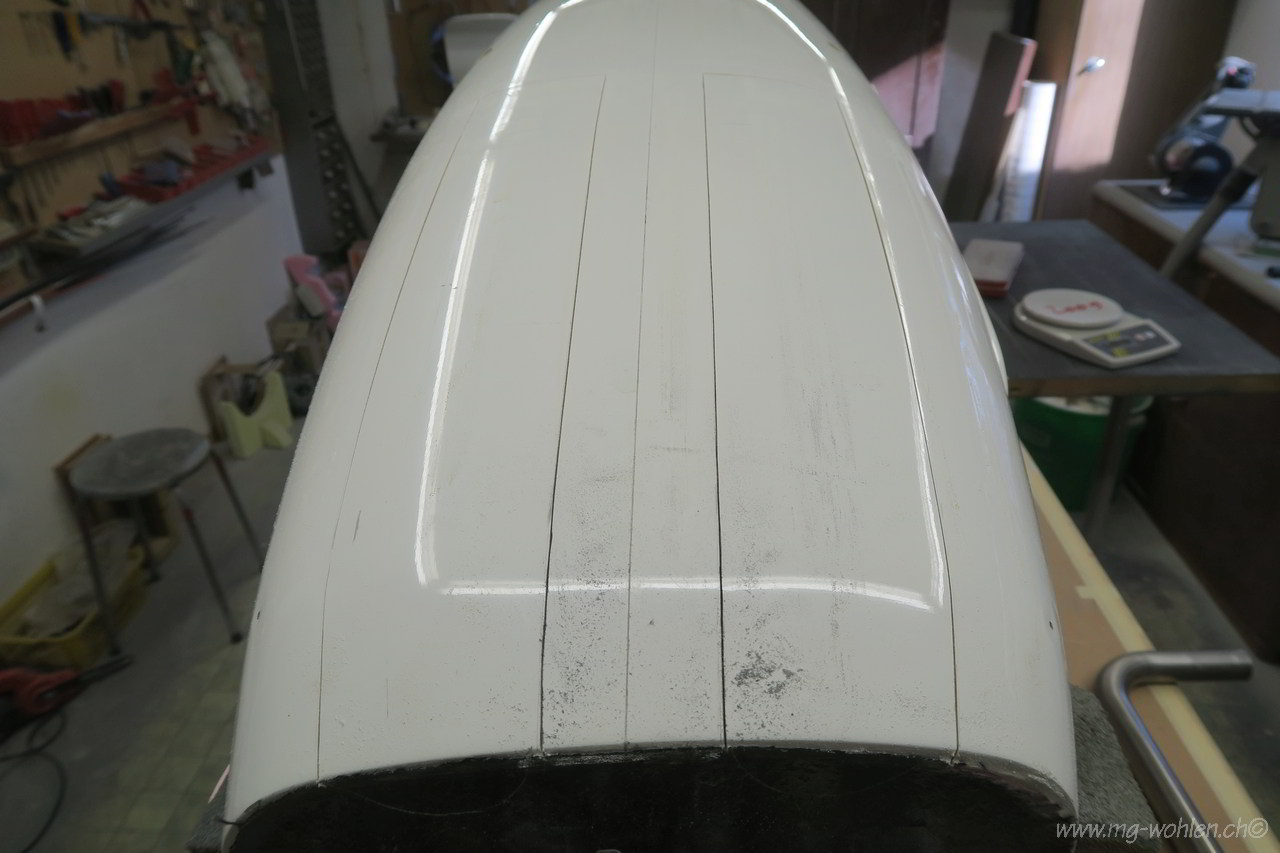

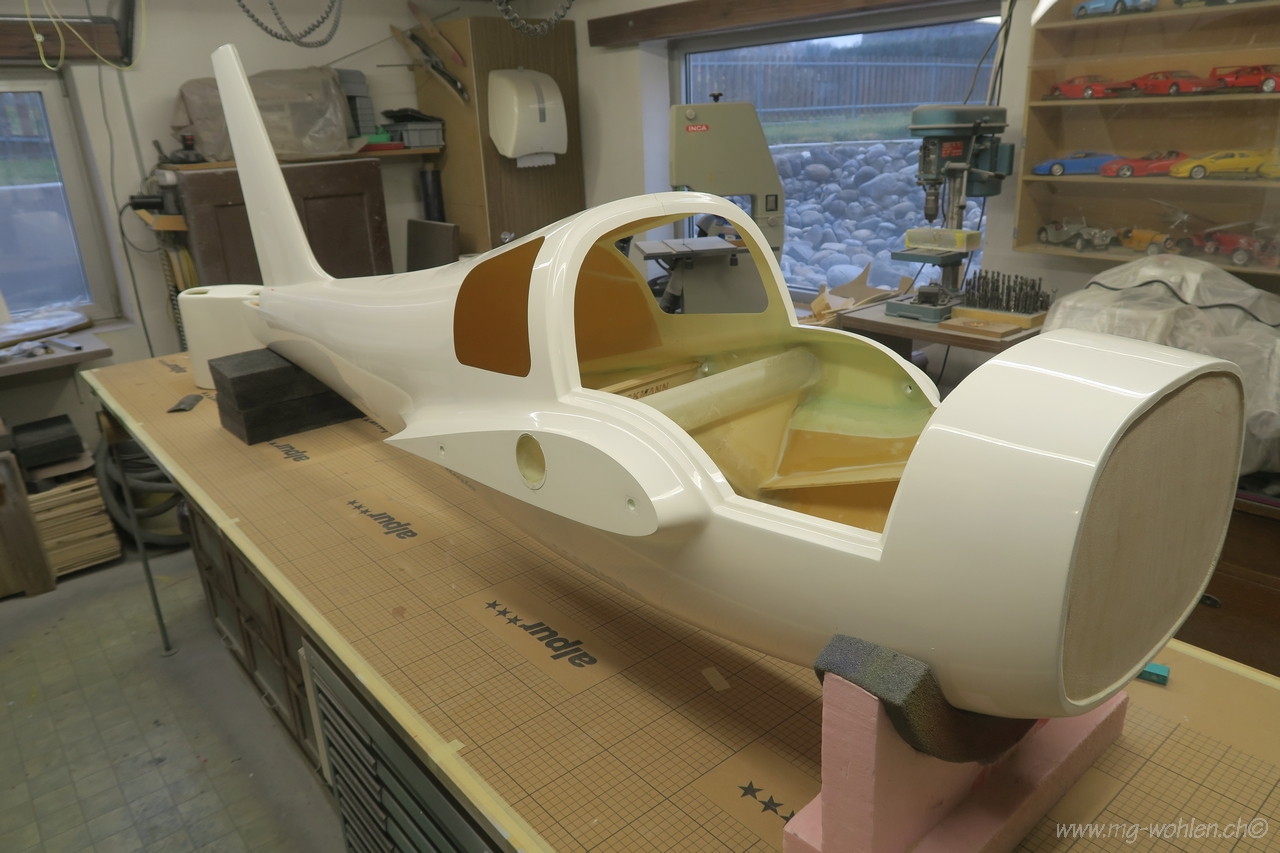

So schön war der neue Rumpf...
...bevor der Dremel...

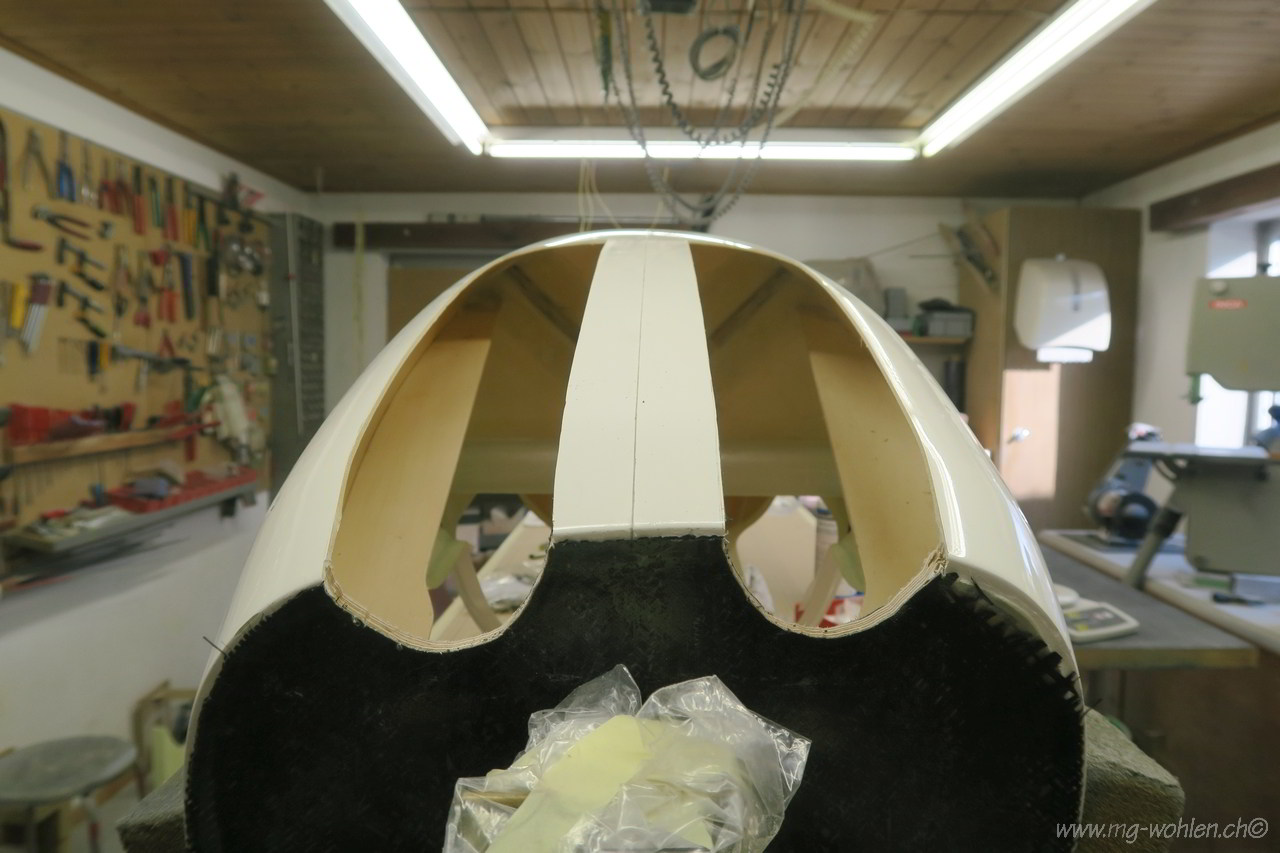

...seine Arbeit verrichtet hat

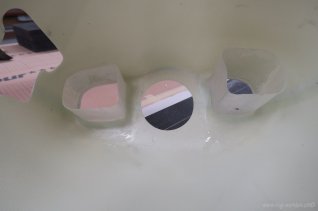

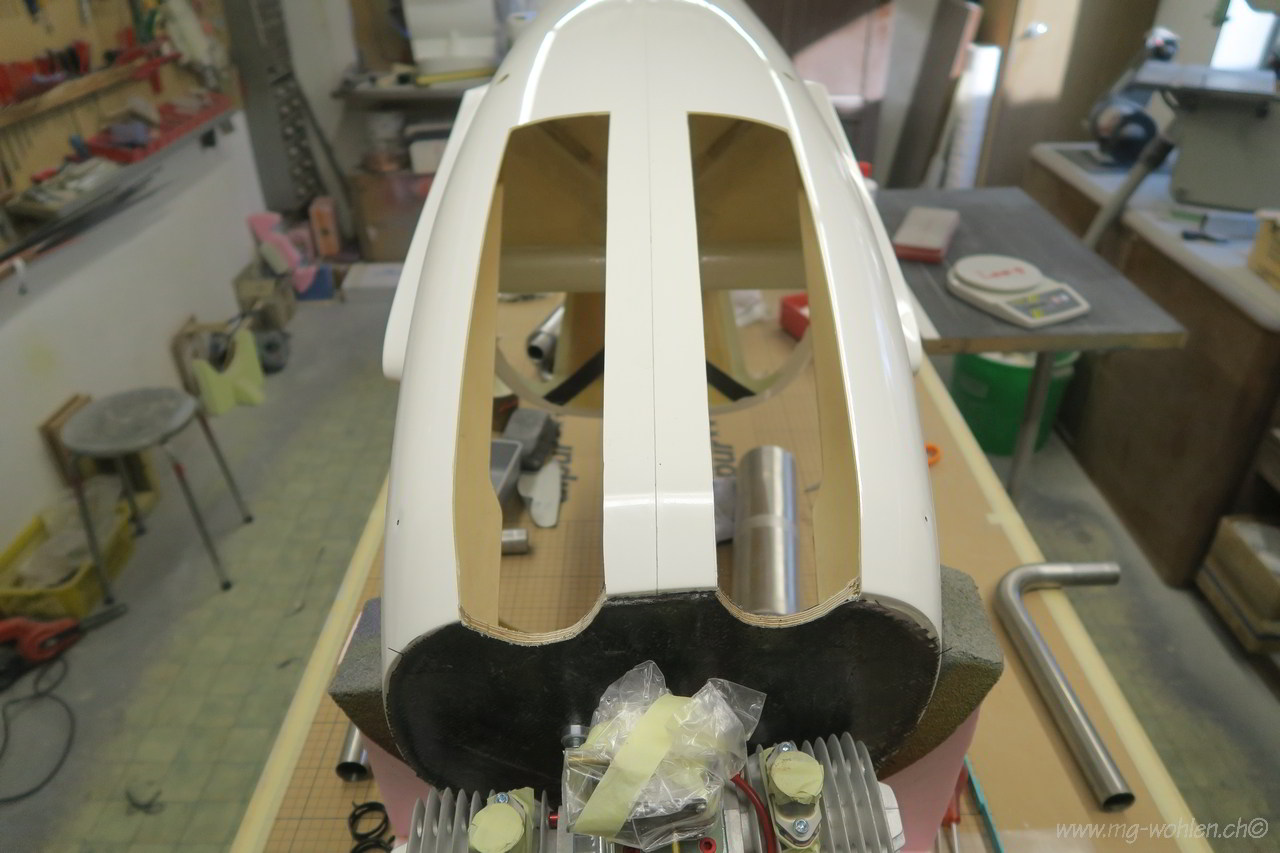

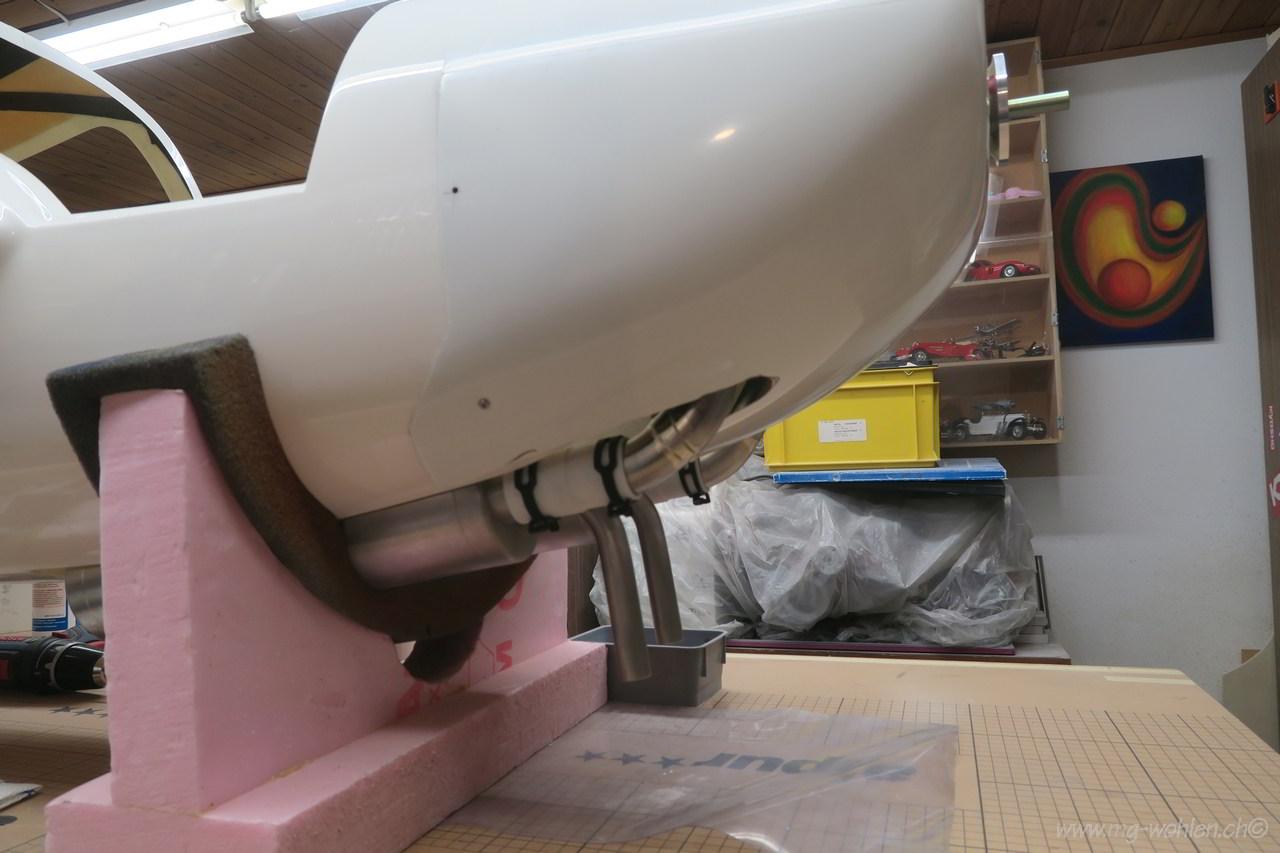

Hier kommen die Auspufftöpfe rein
Kleines Helferlein

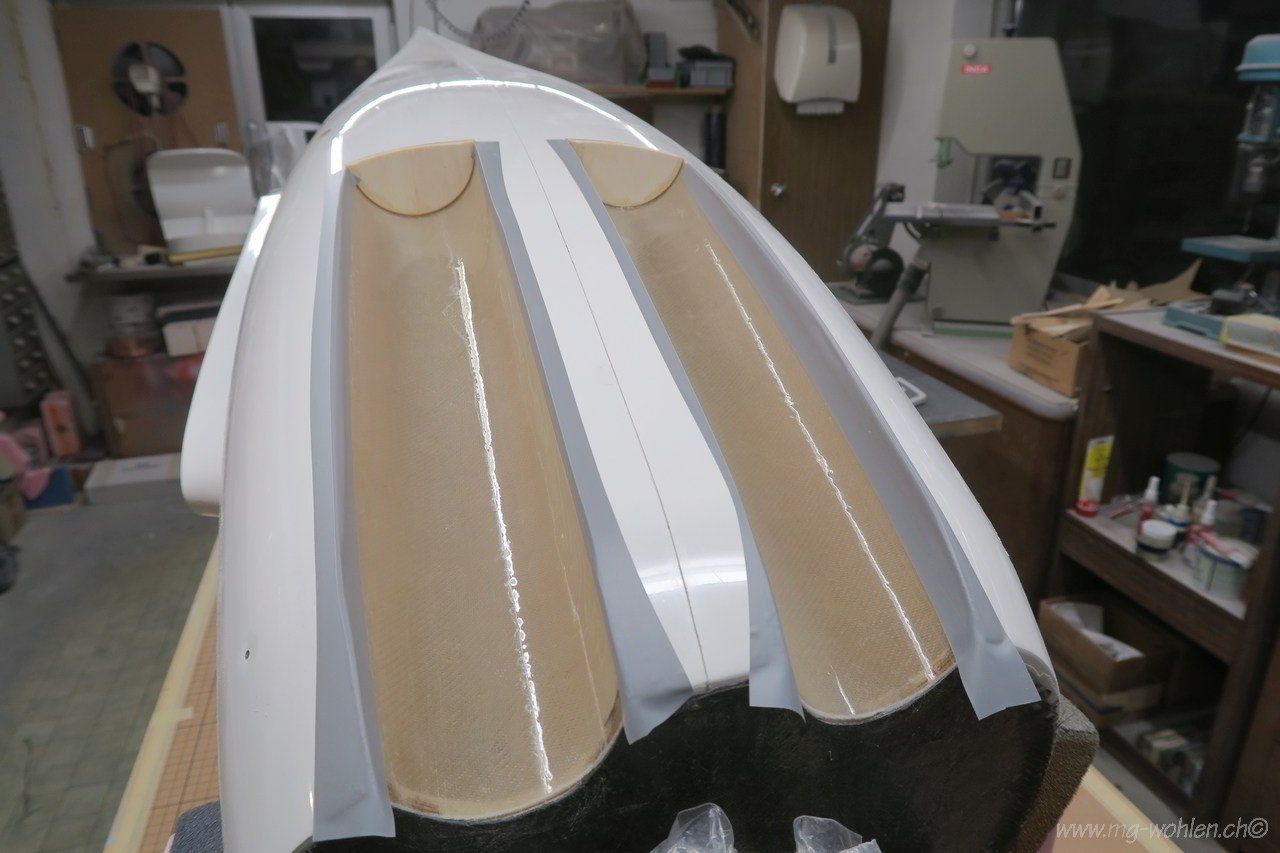

Die Halbschalen sind fixiert
Und so sieht es innen aus

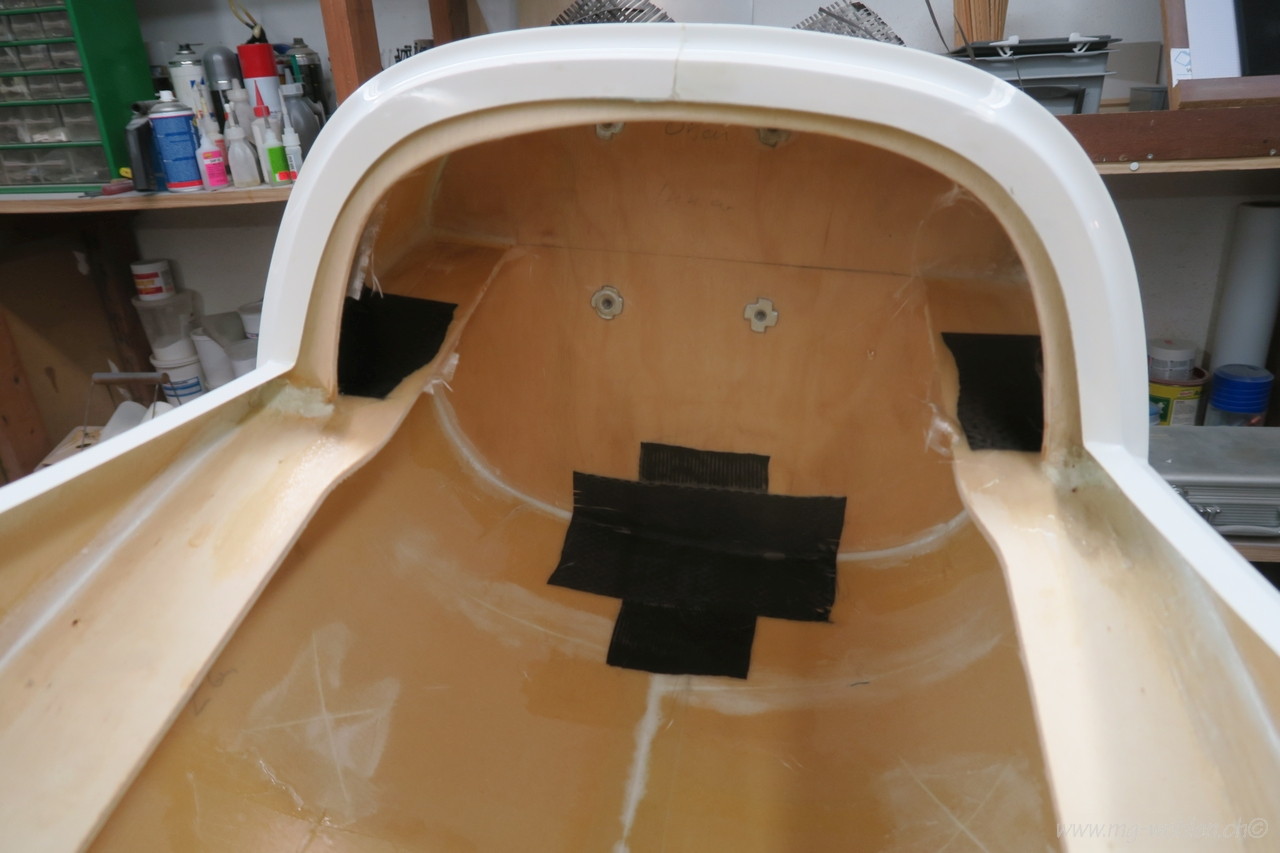

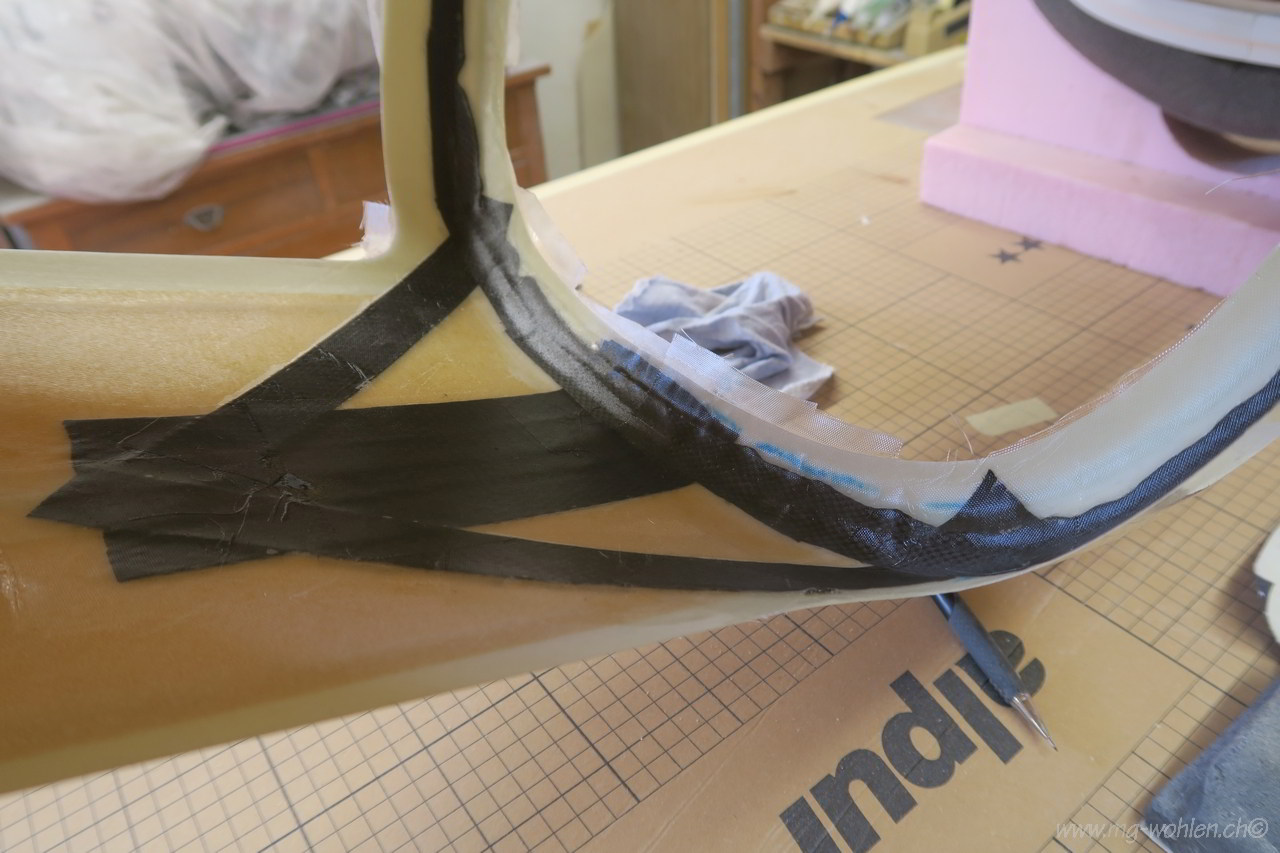

Alles von innen nochmals mit CFK und GFK verstärkt

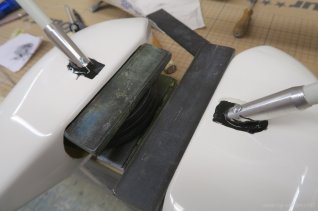

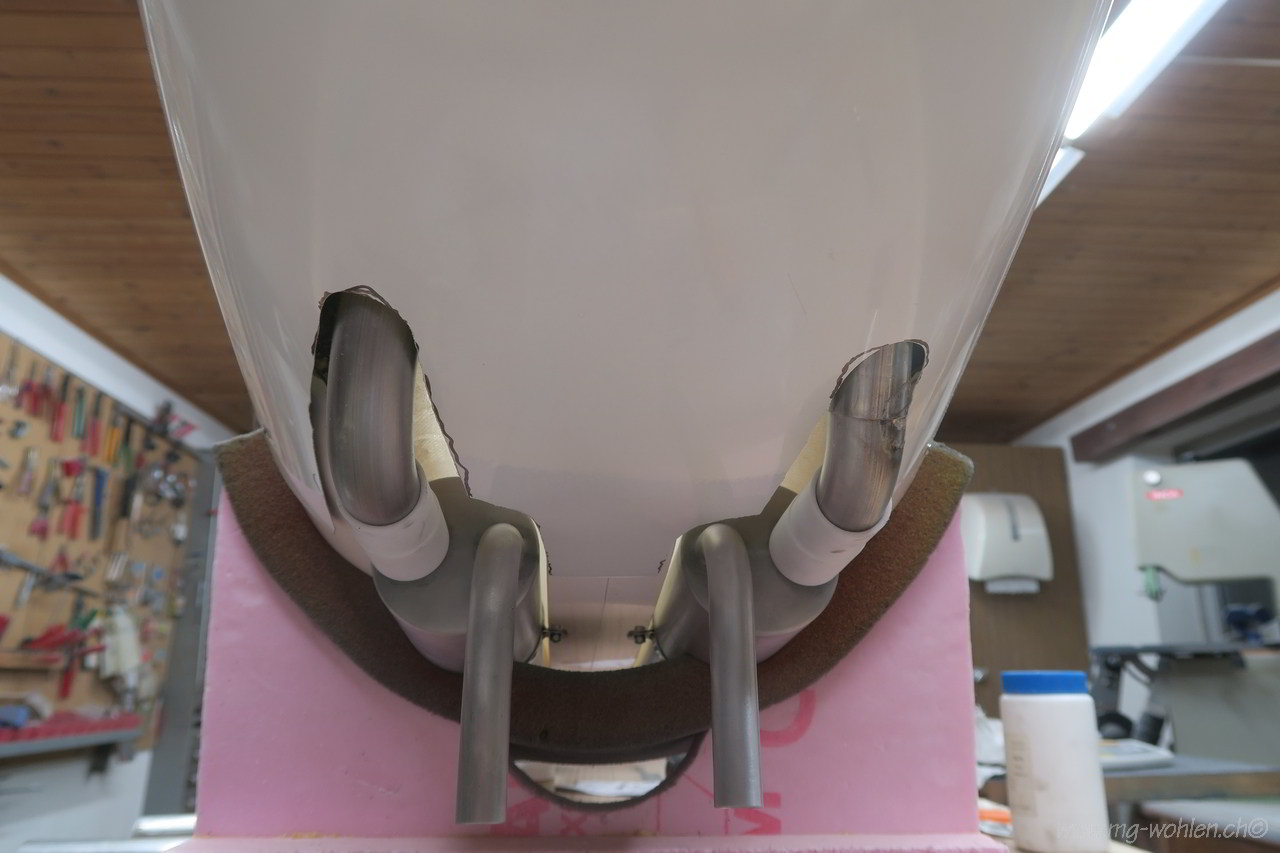

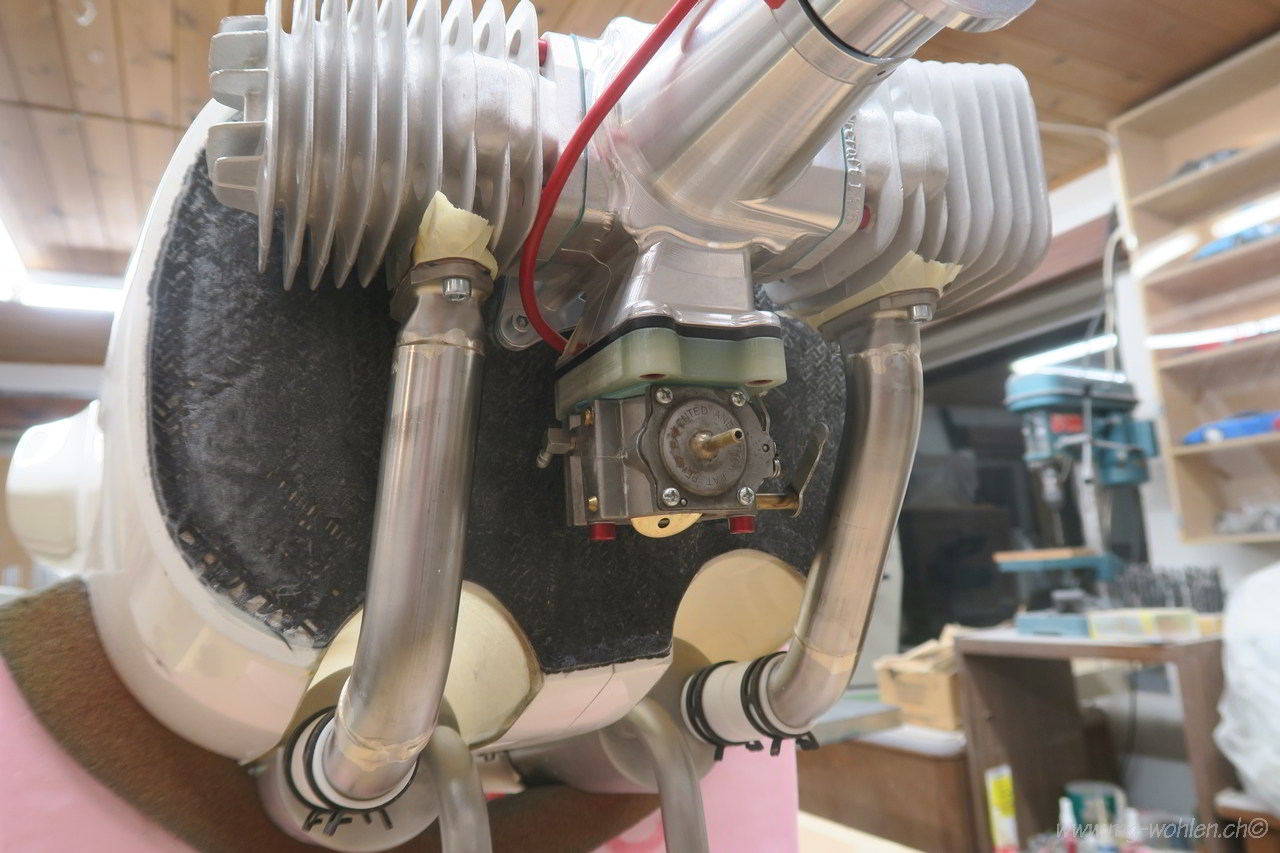

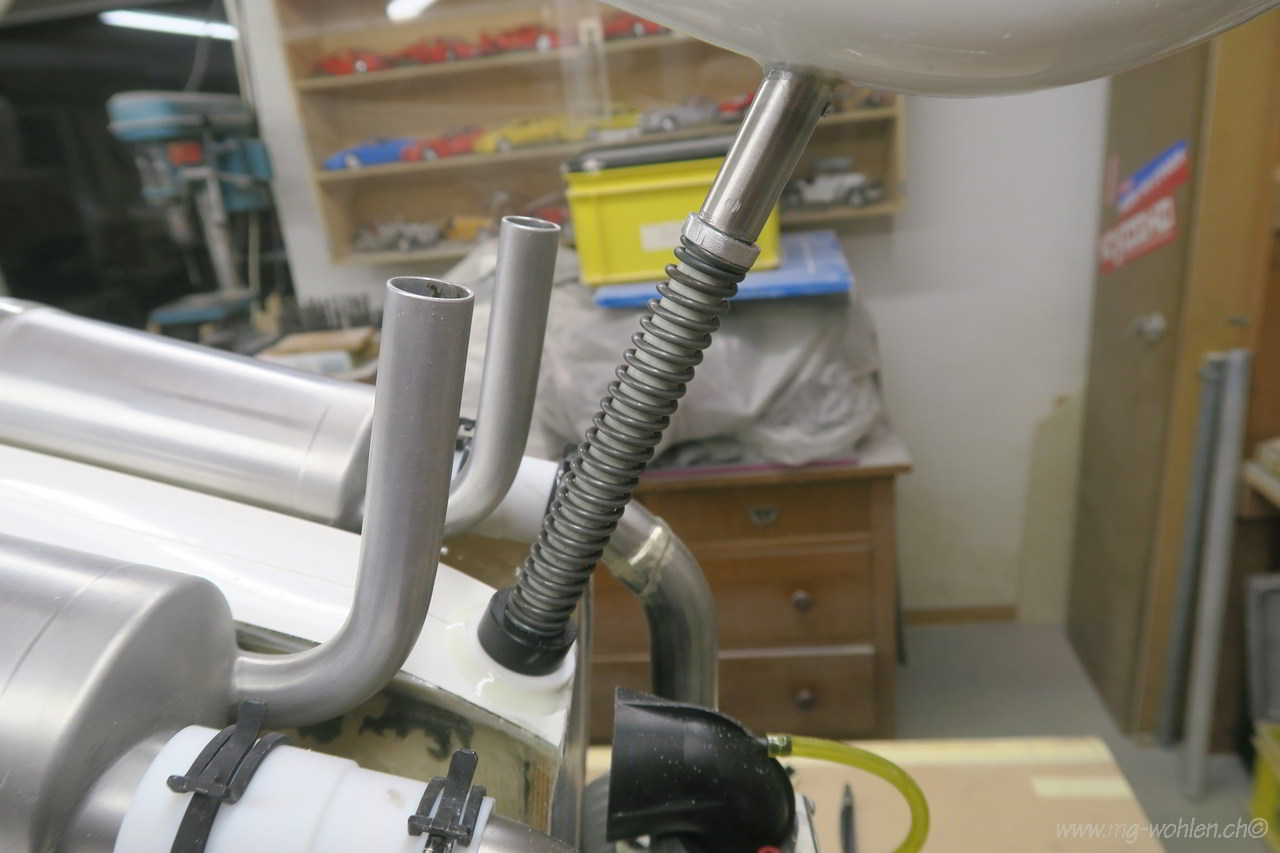

Die Auspuffkrümmer sind mit Silberlot gelötet

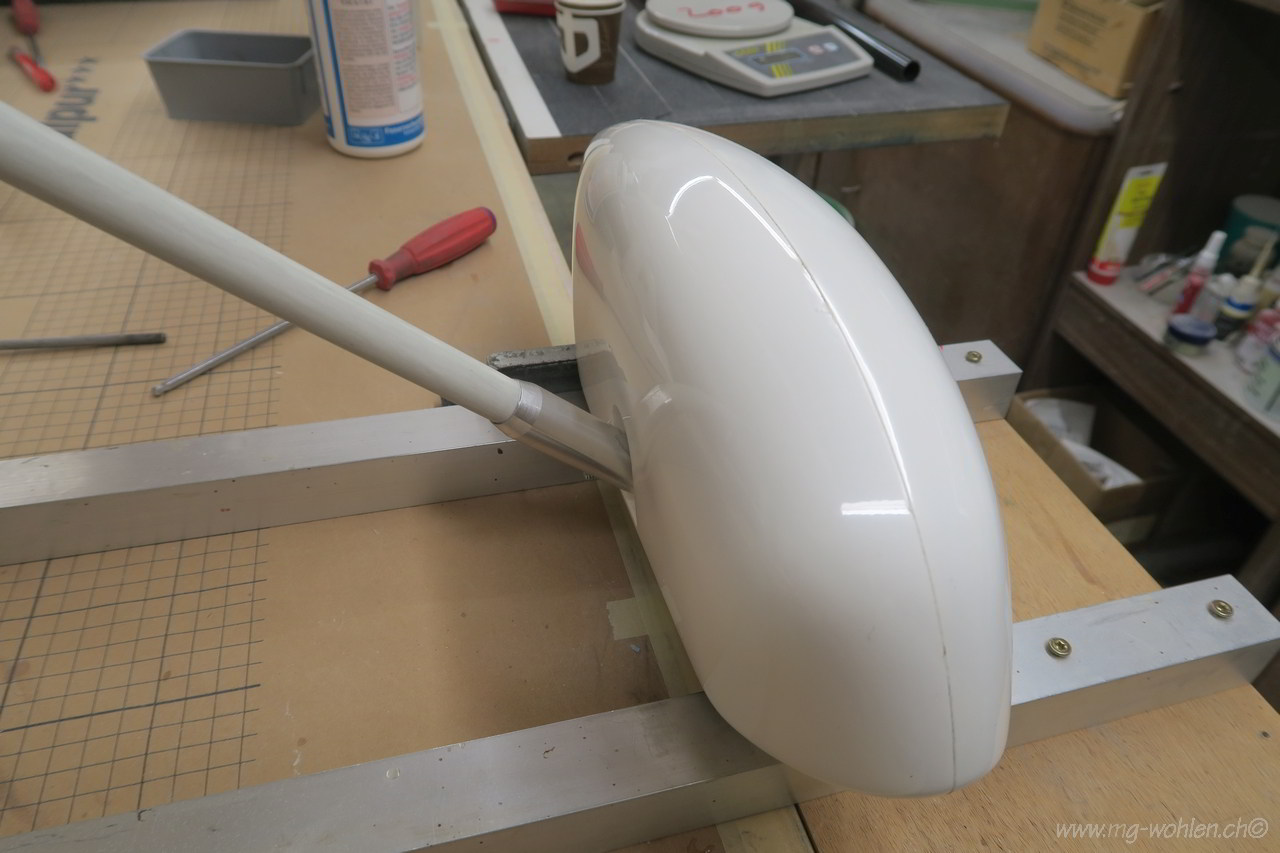

Die Motorhaube muss angepasst werden

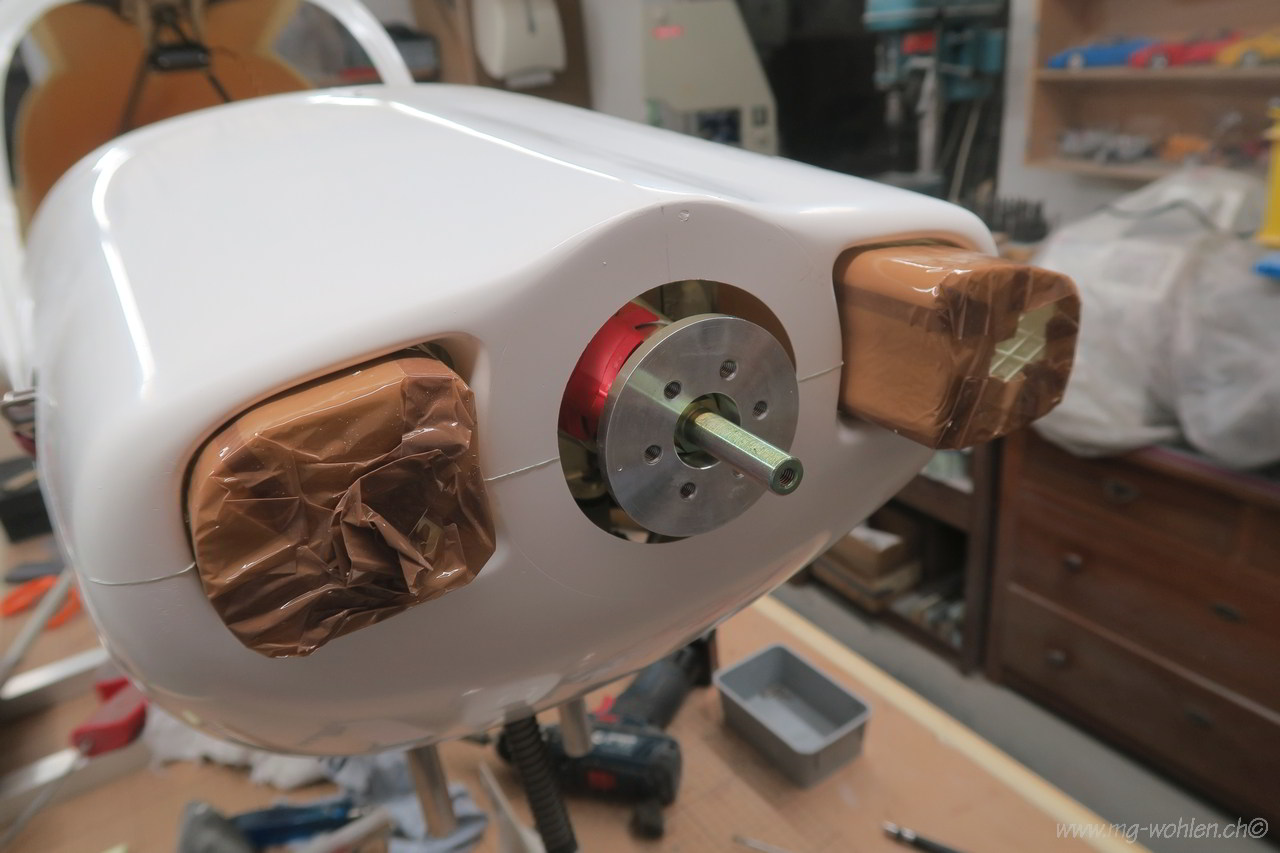

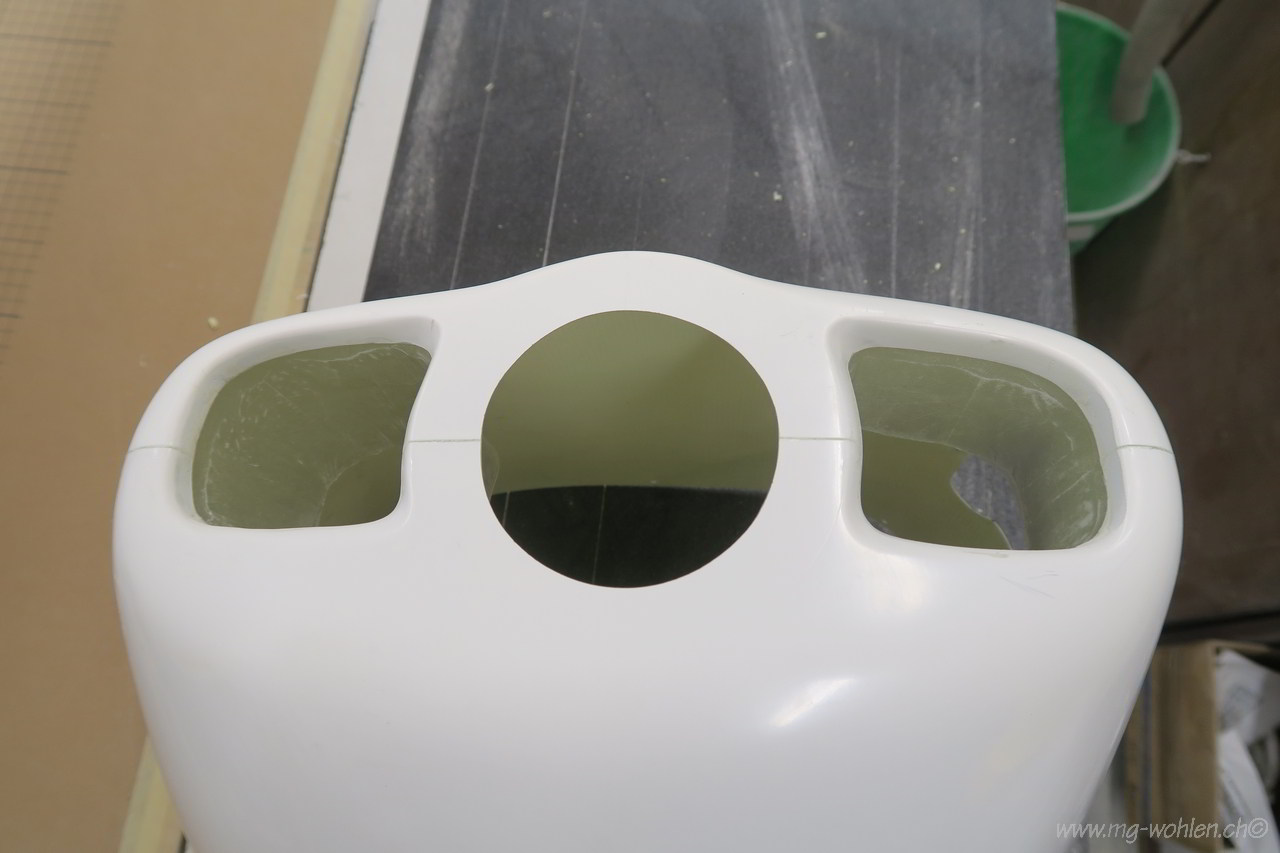

Alles grob ausgeschnitten

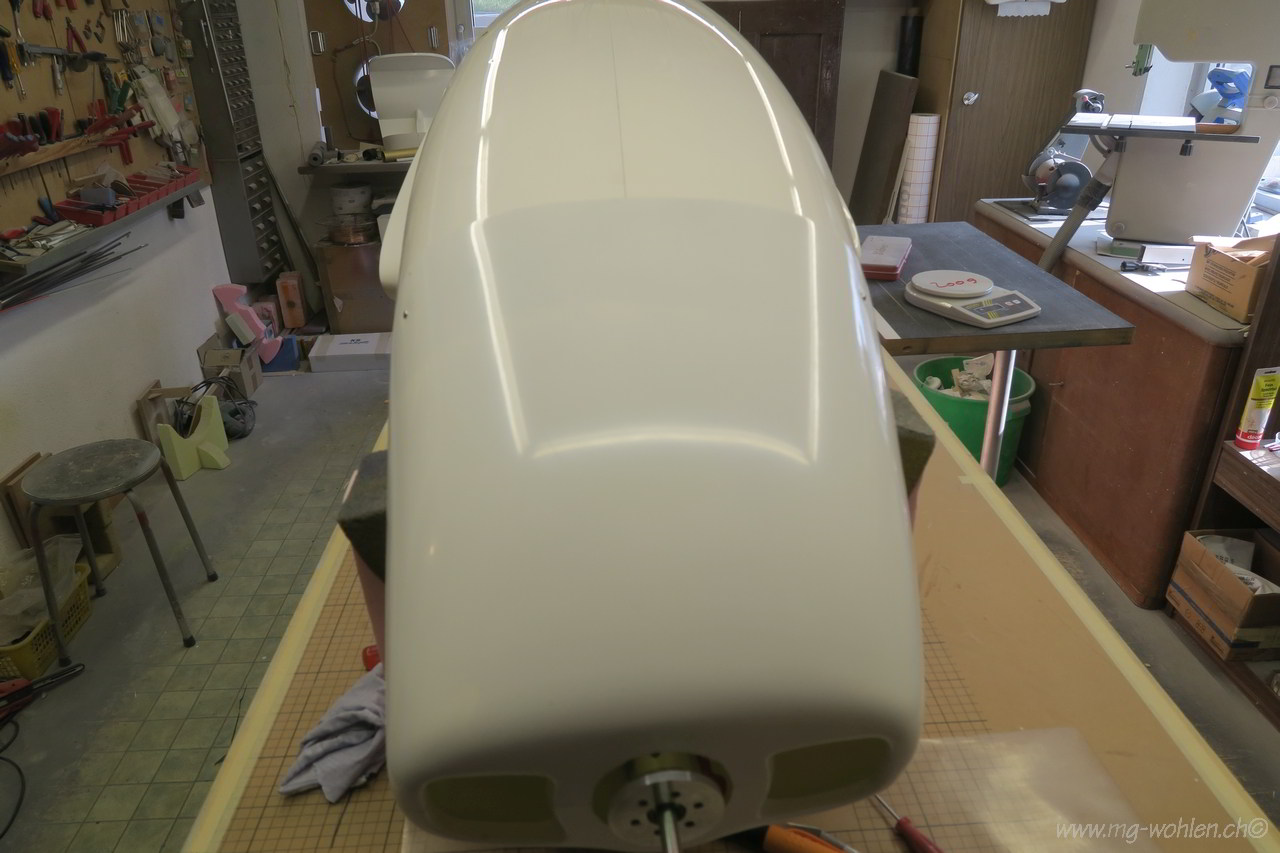

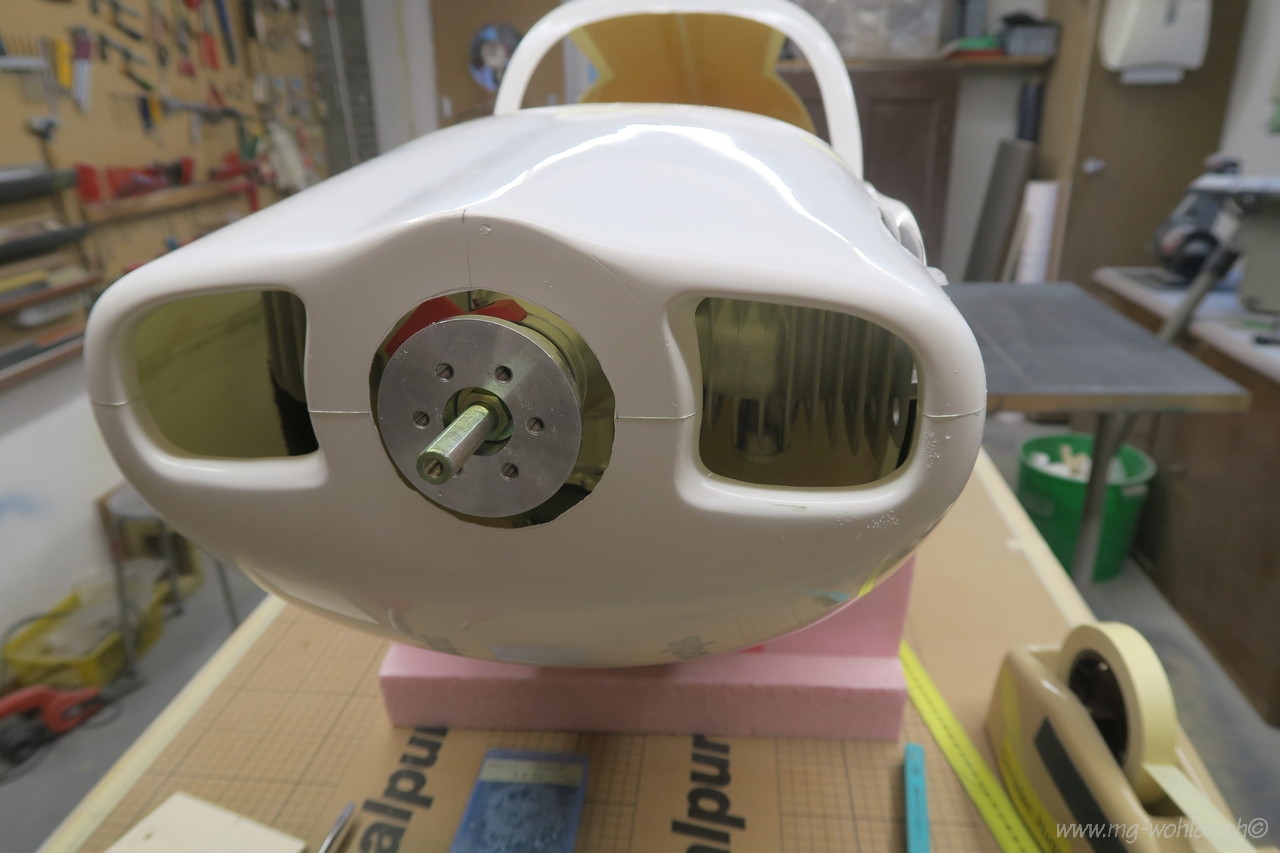

Möglichst mittig ausrichten
Das Bugfahrwerk wird vorbereitet

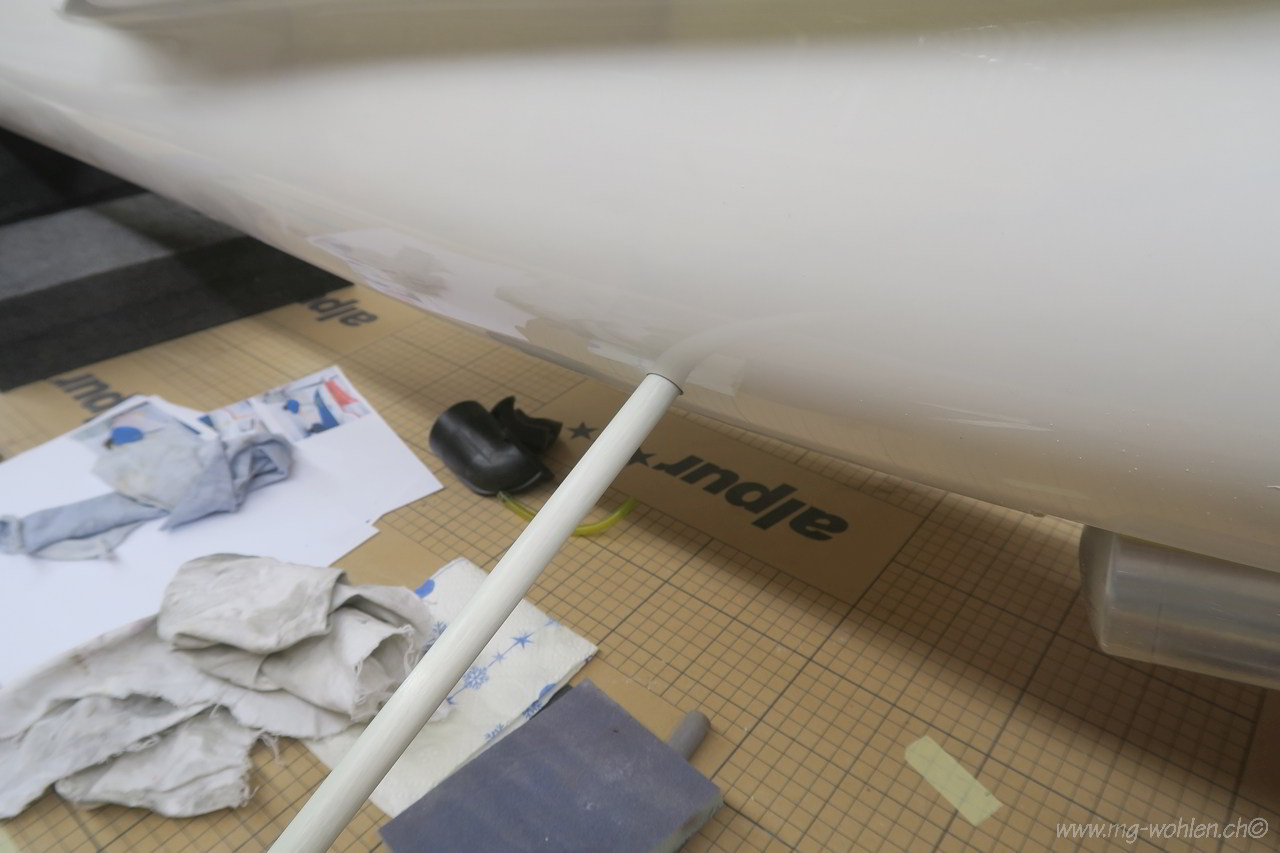

Das Loch für den GFK Stab wird angezeichnet

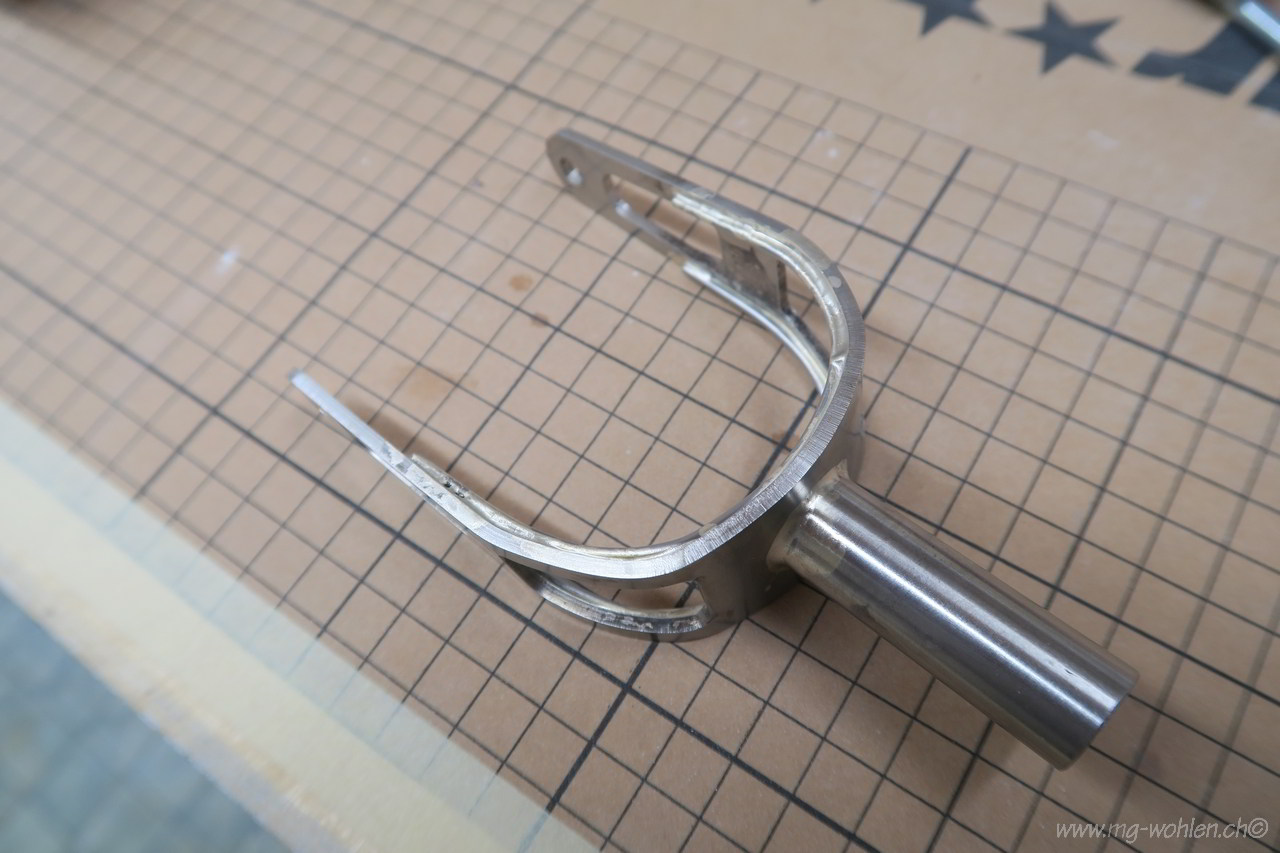

Die Bugradgabel wird für den harten Schleppeinsatz verstärkt
Der Radschuh ist mit der Gabel fest verklebt
Die Bugrad Führungen werden eingepasst

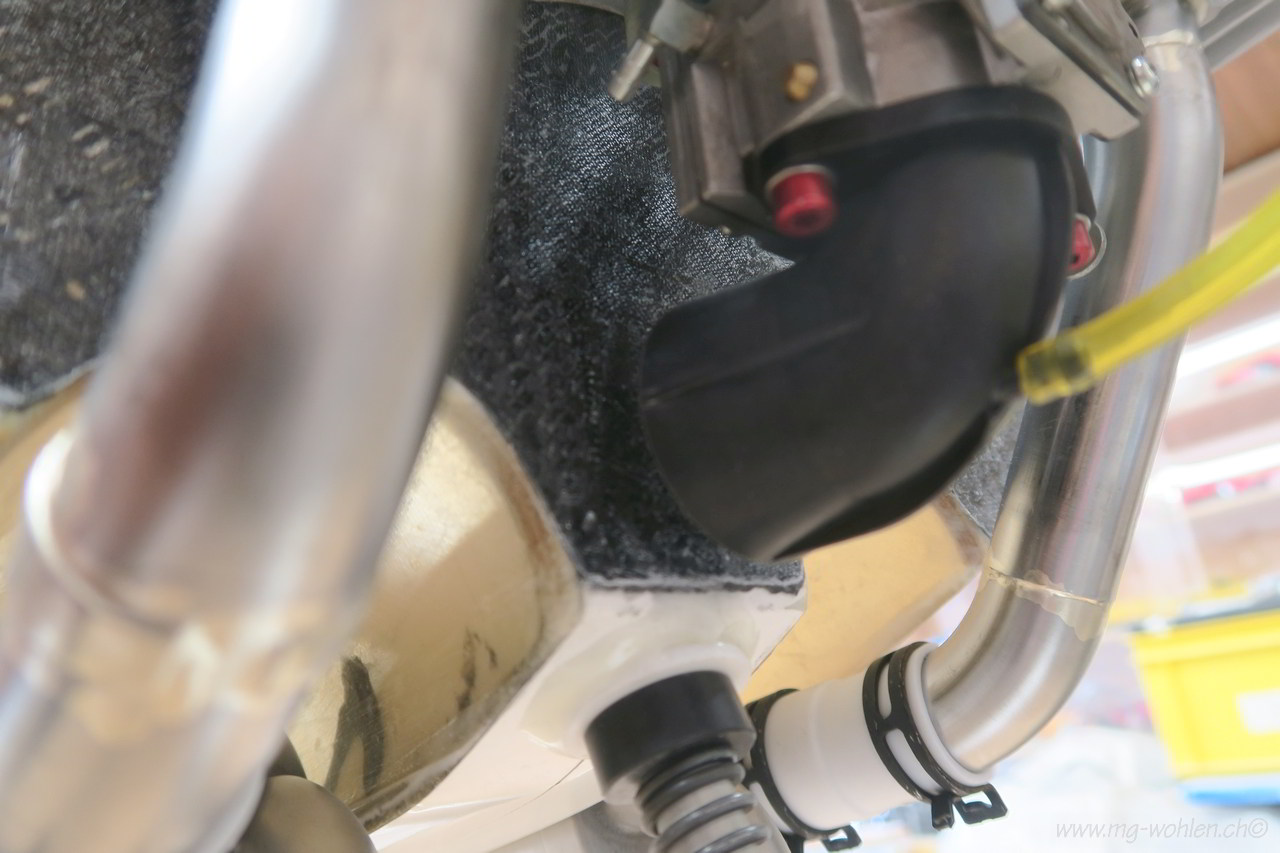

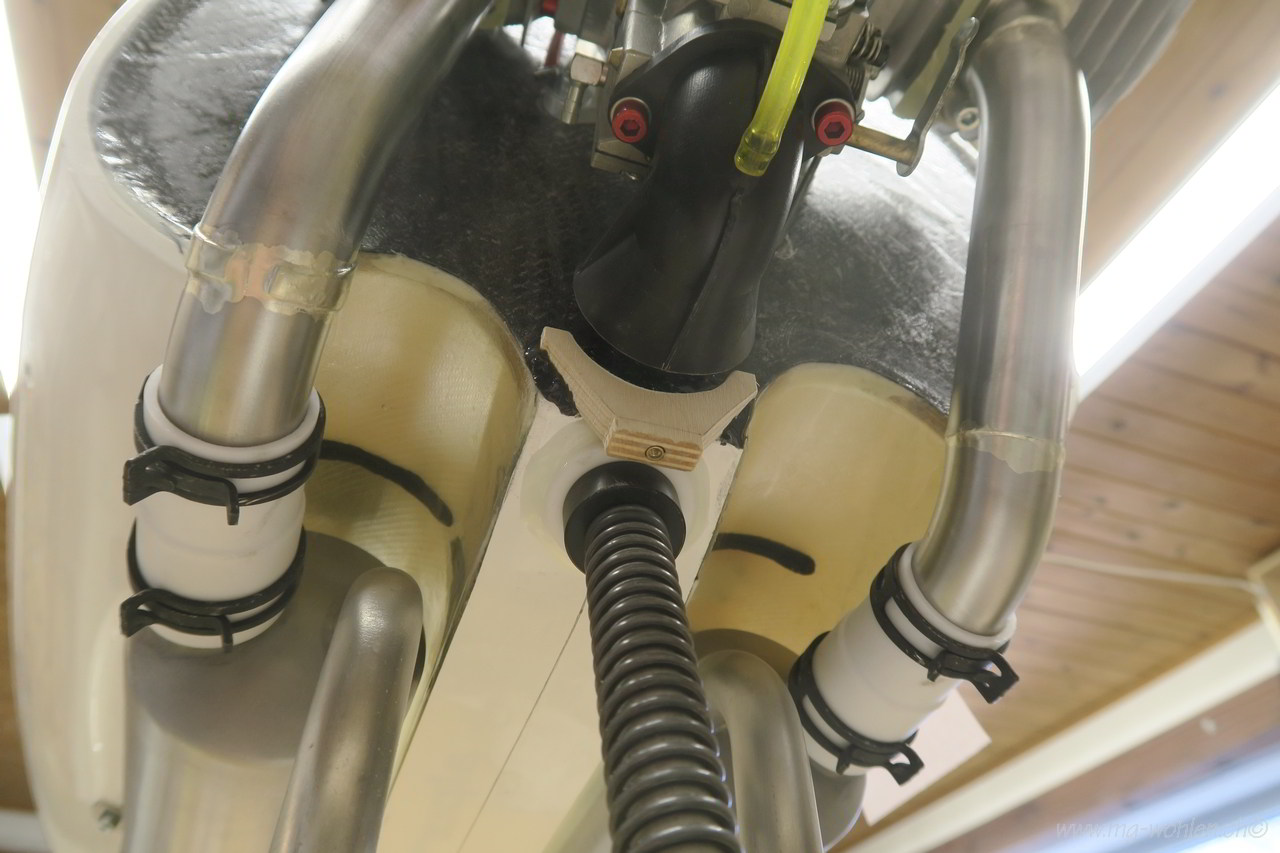

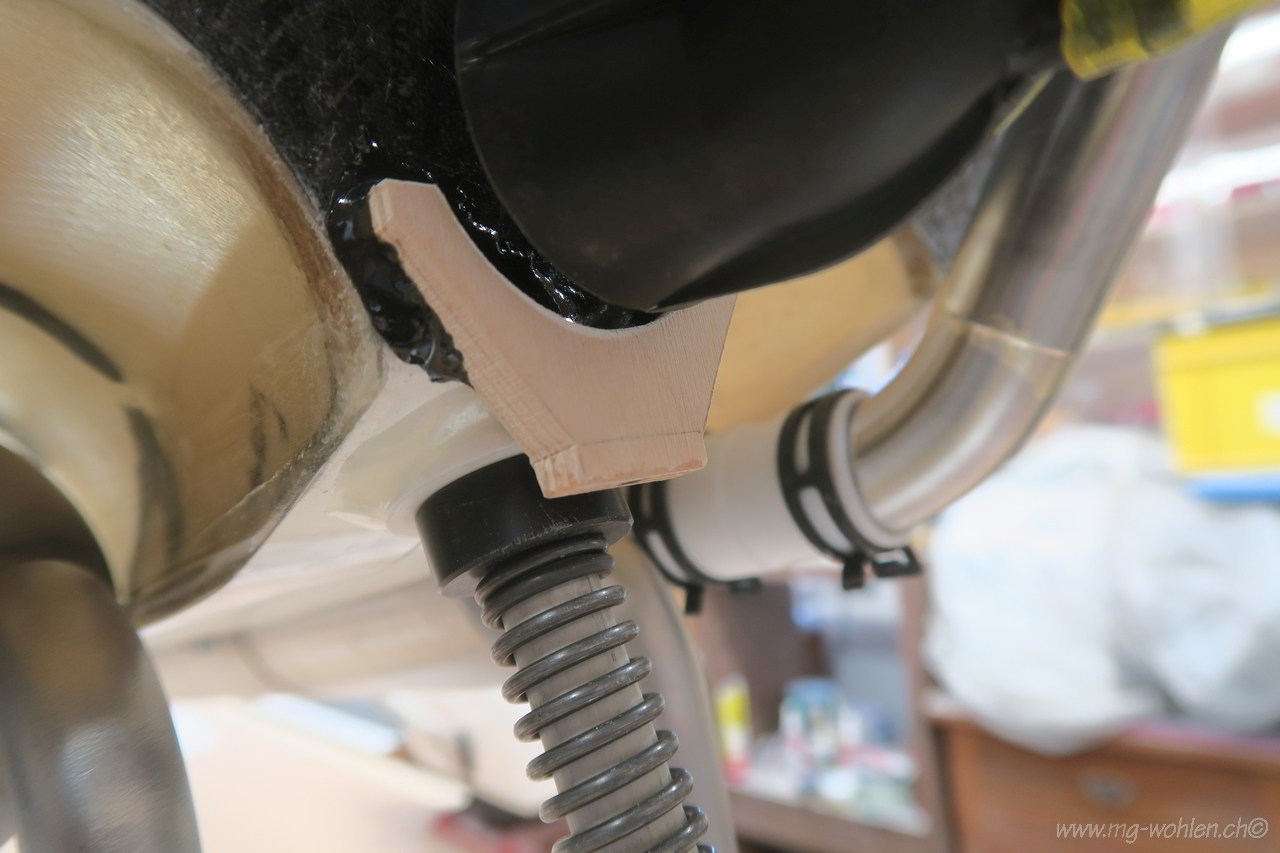

Knappe Sache mit der Ansaugung und der Bugradführung

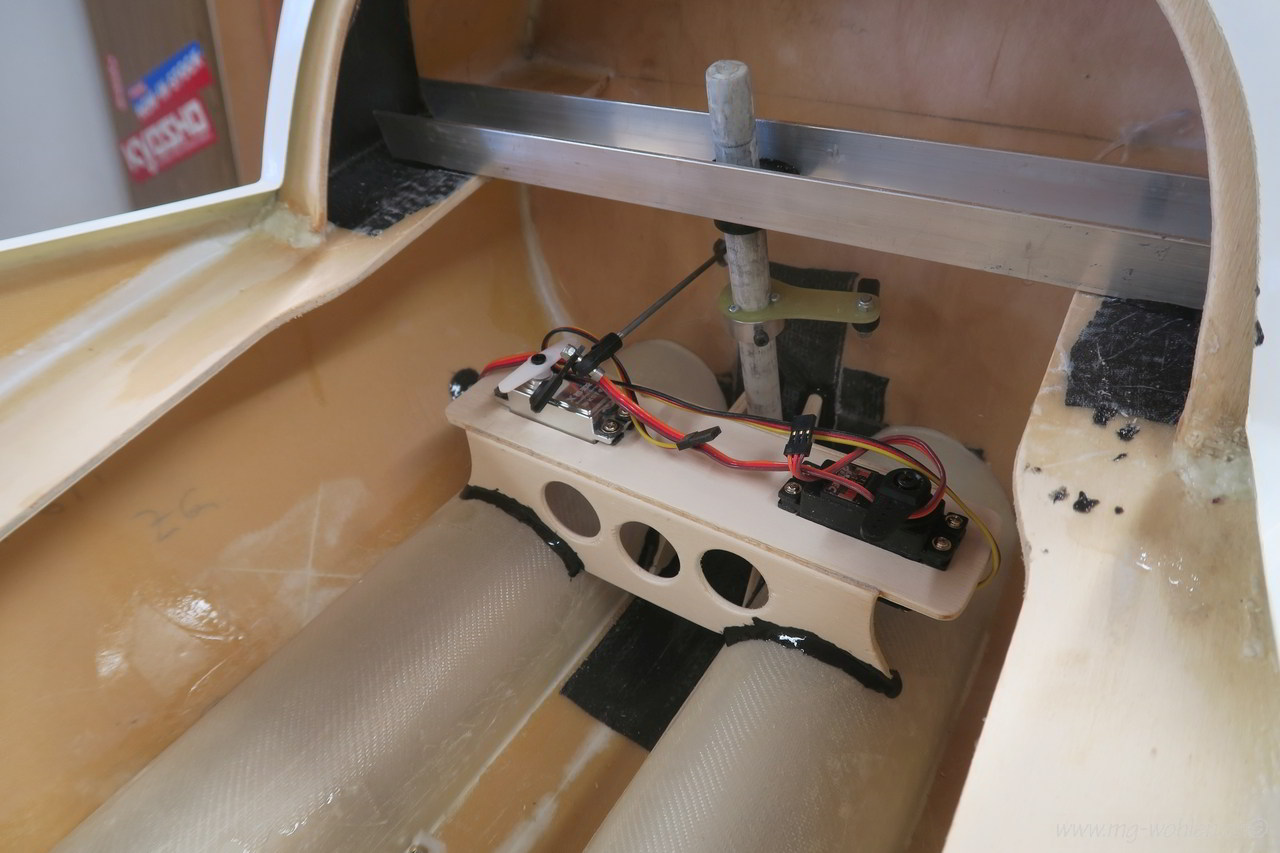

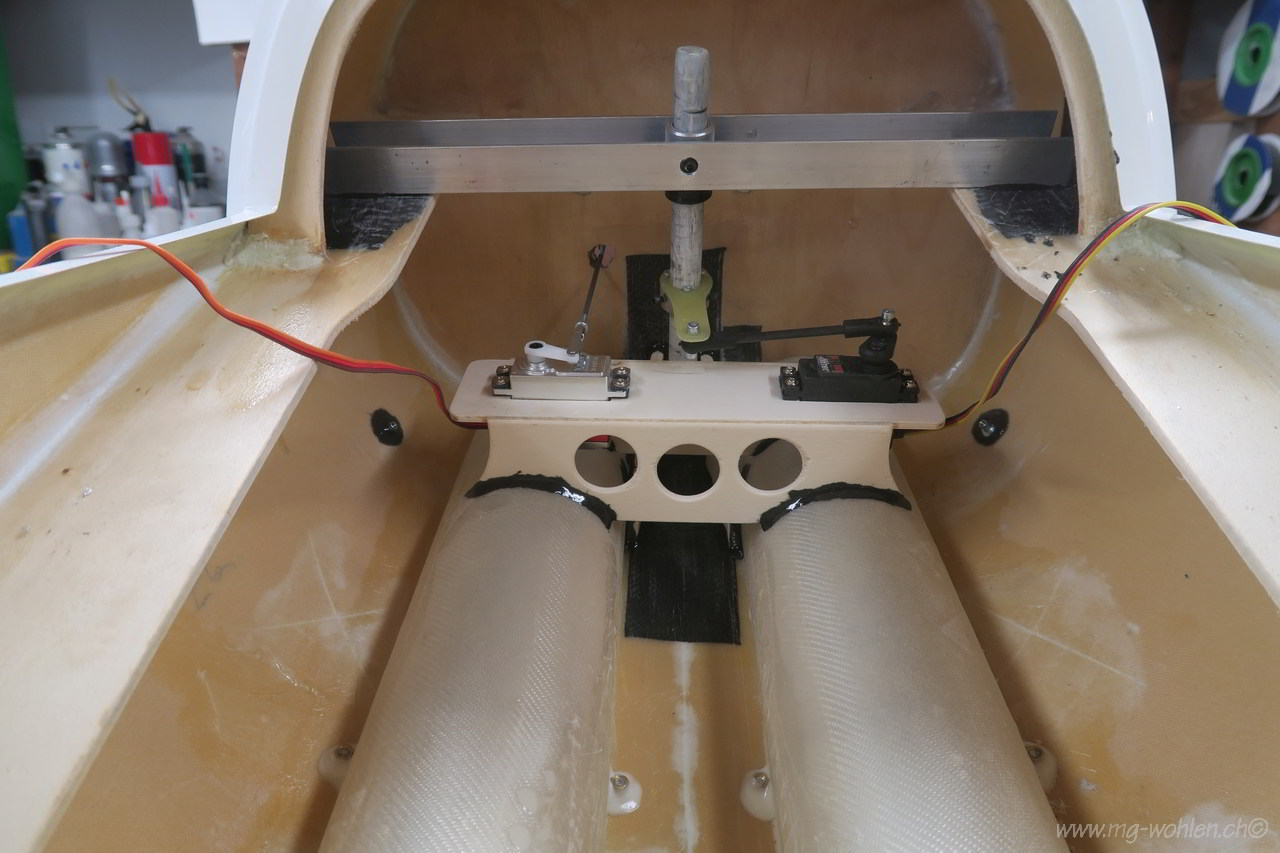

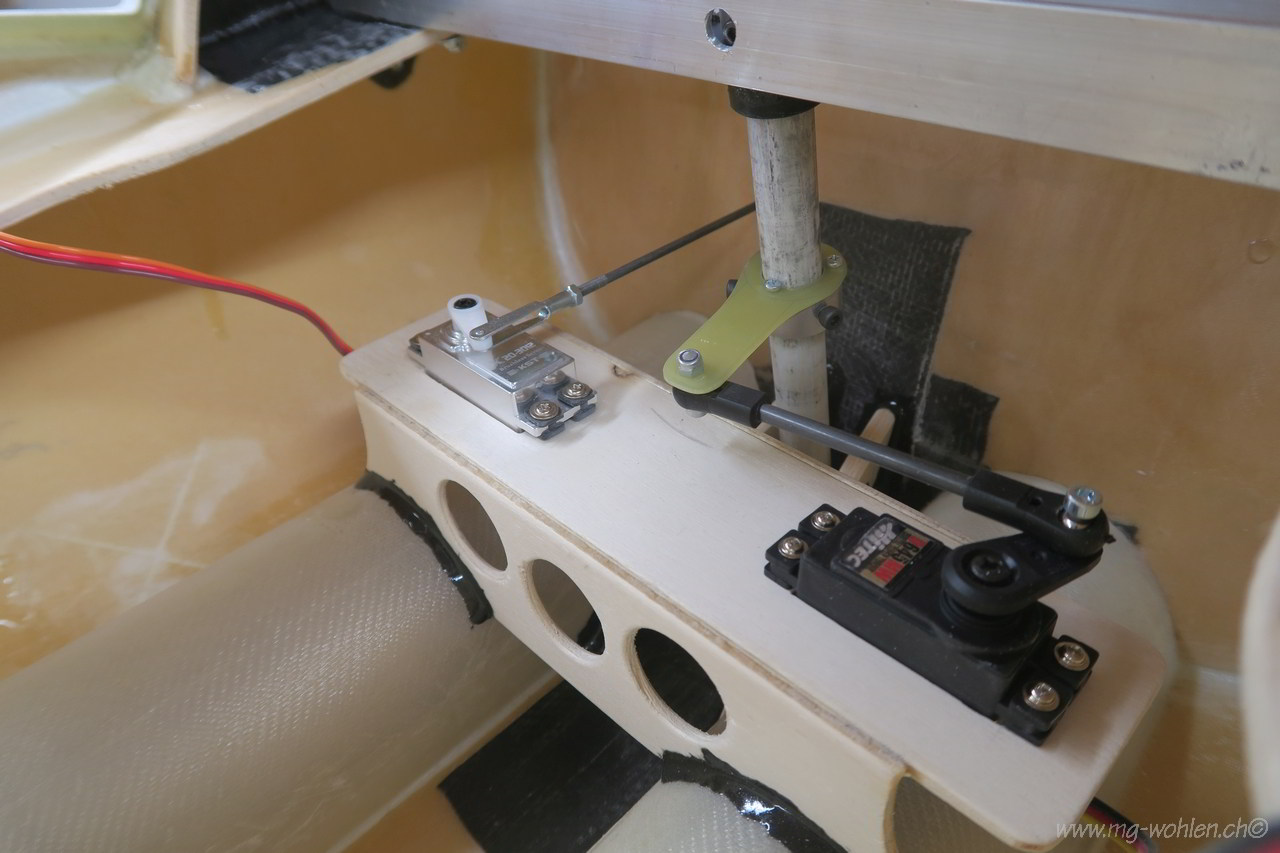

Die Halterung für das Gas und Lenkservo
Die fertigen Anlenkungen
Funktionsbereit und getestet

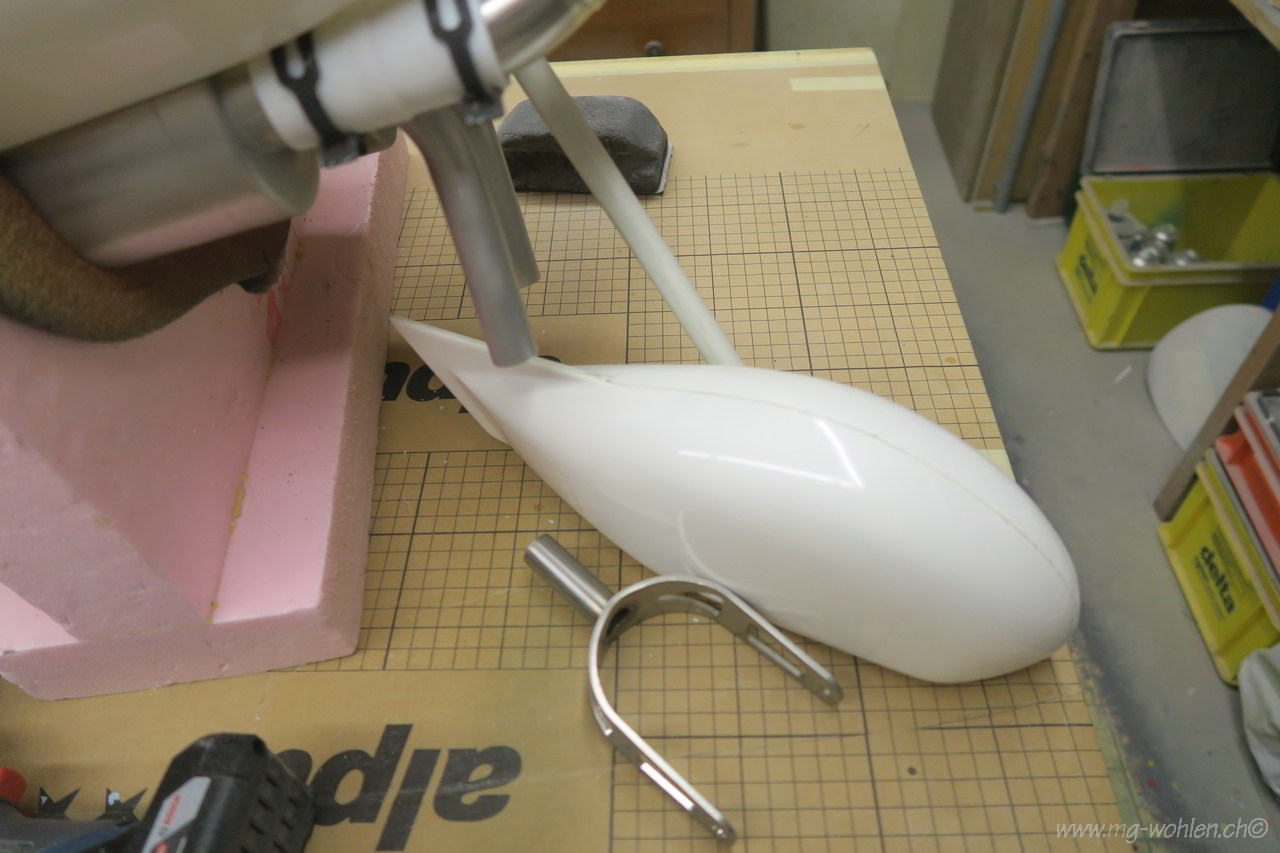

So sieht die Federung von aussen aus

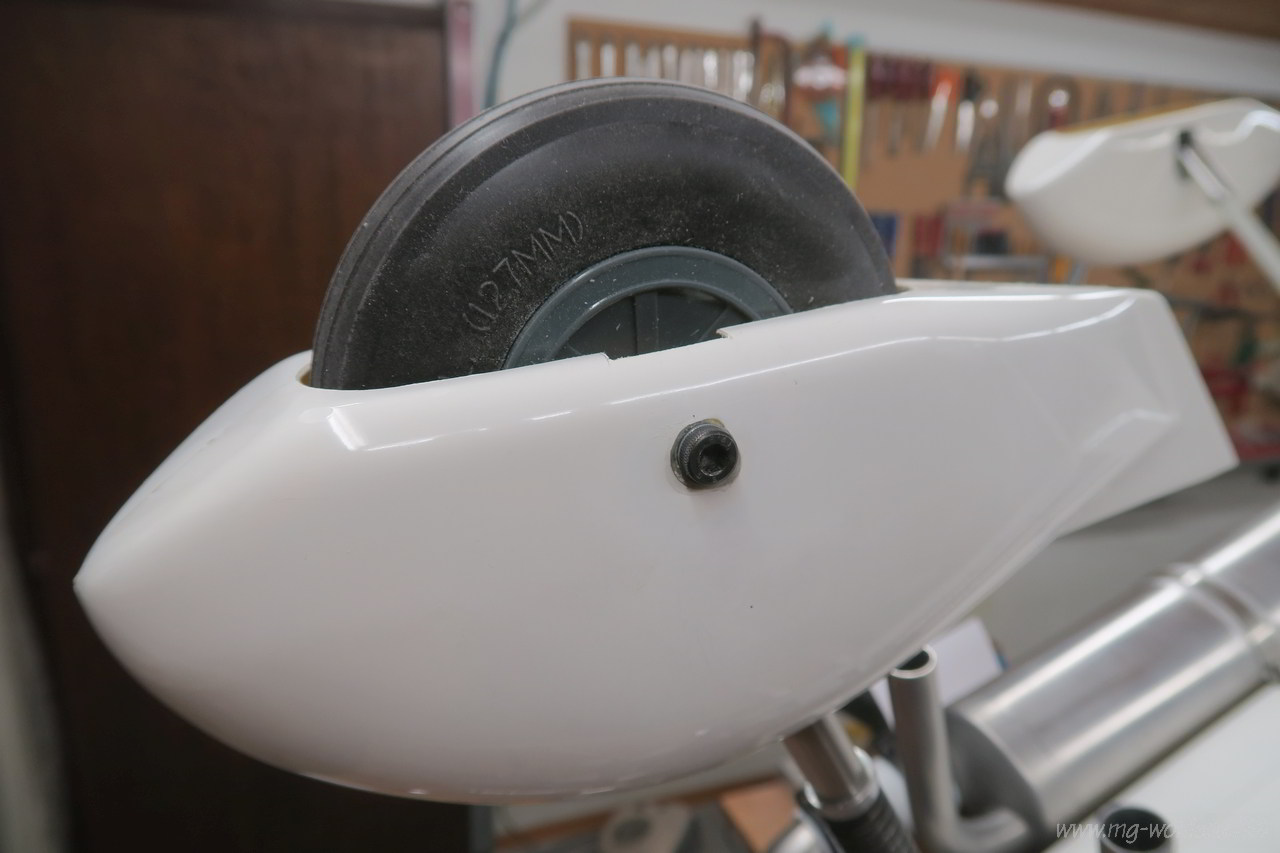

Bugrad montiert

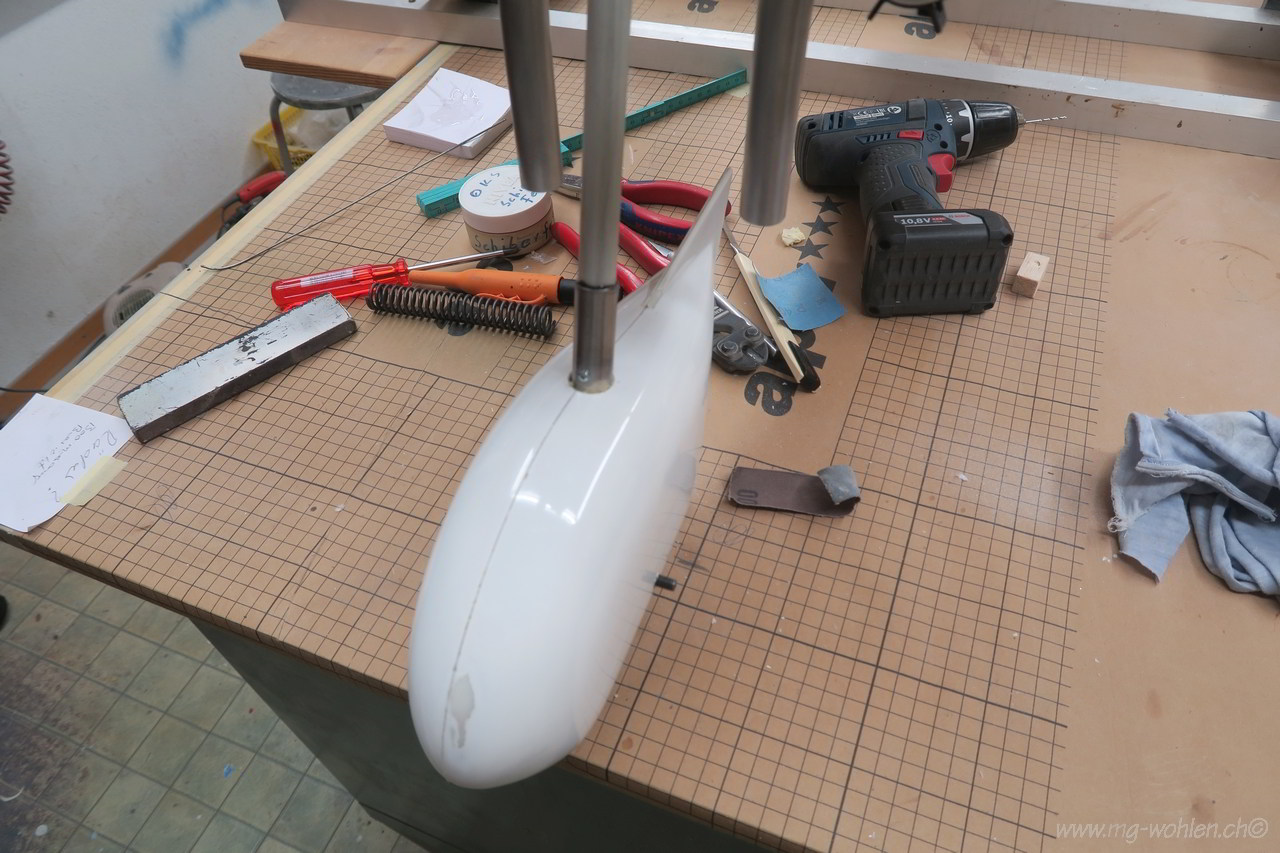

Die GFK Stäbe für das Hauptfahrwerk müssen passend geschliffen werden

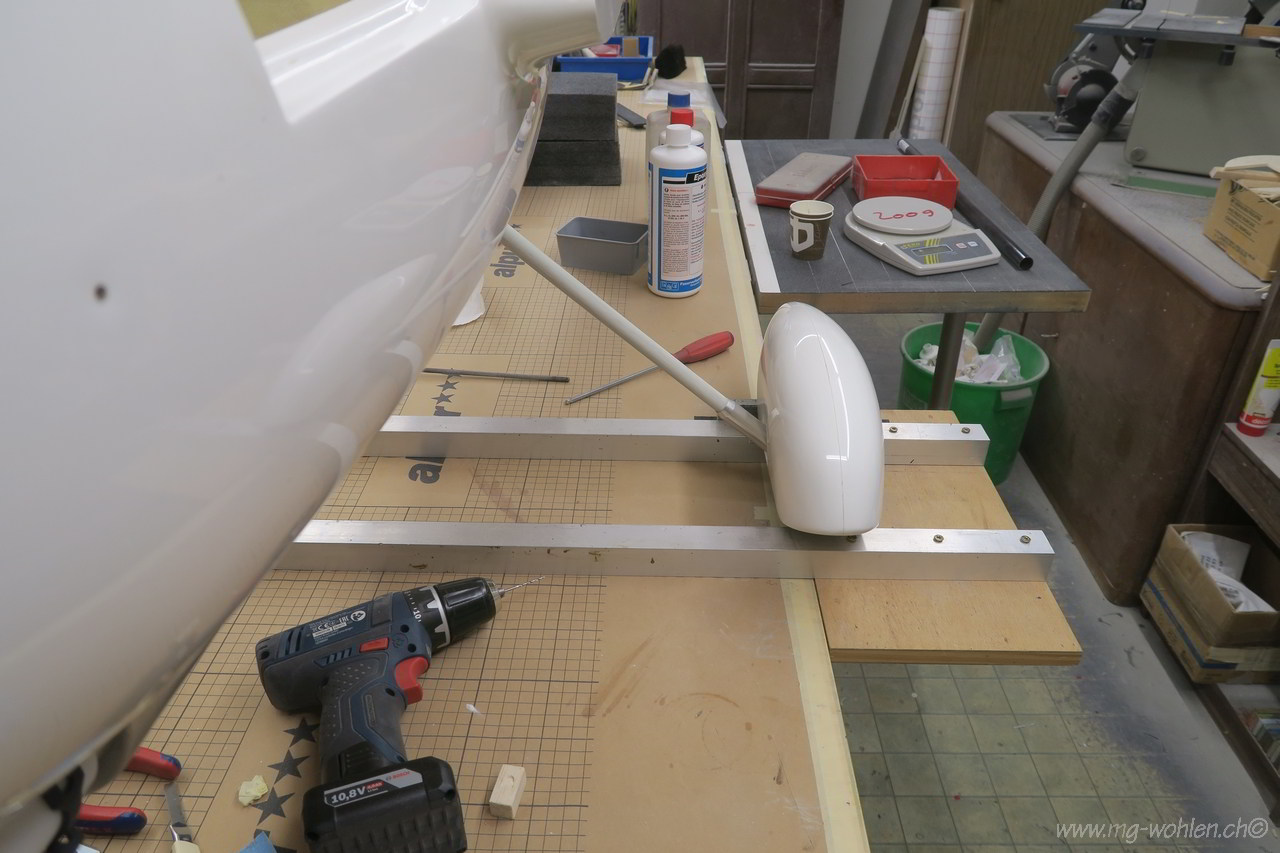

Radschuhe ausrichten
Wenn alles stimmt werden die Radschuhe verklebt
Verdrehsicherung

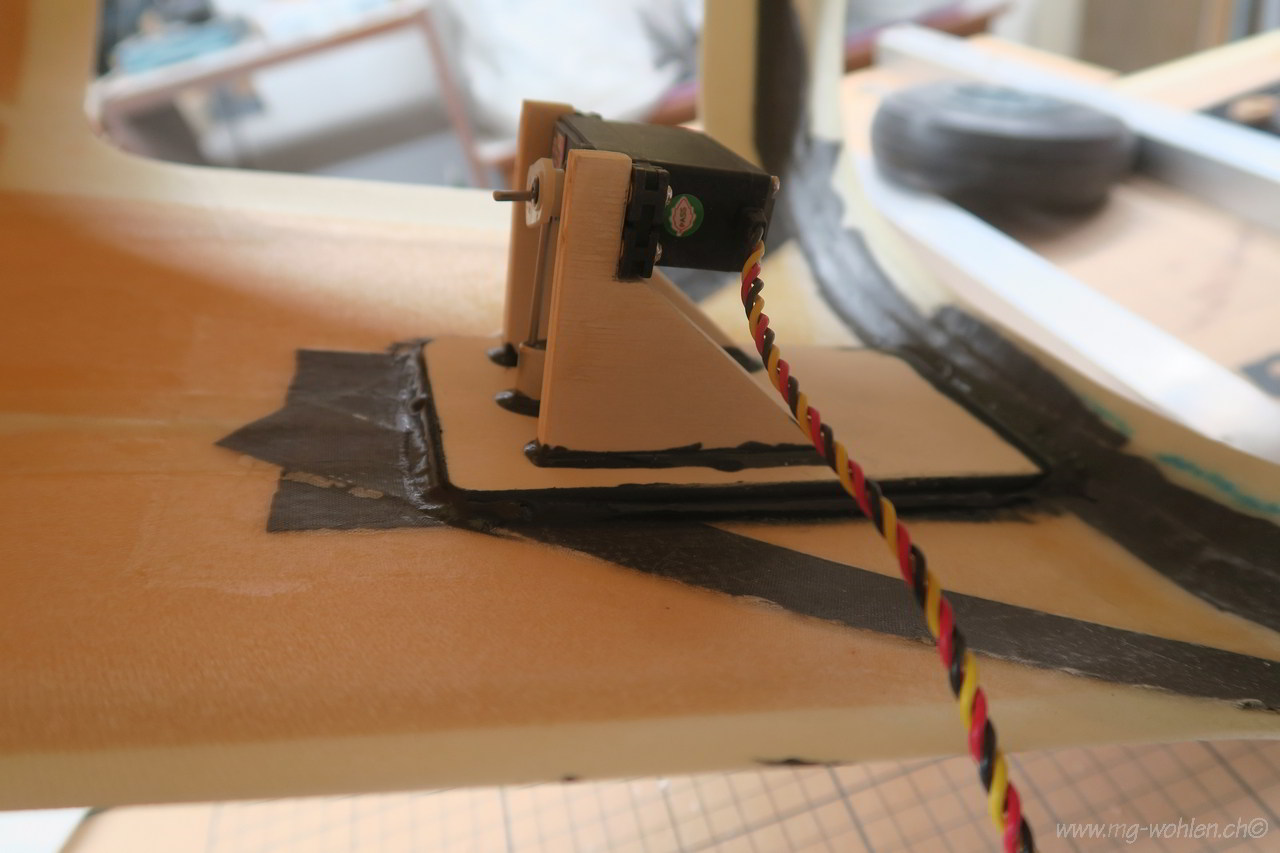

Schleppkupplung Typ Simpel einfach

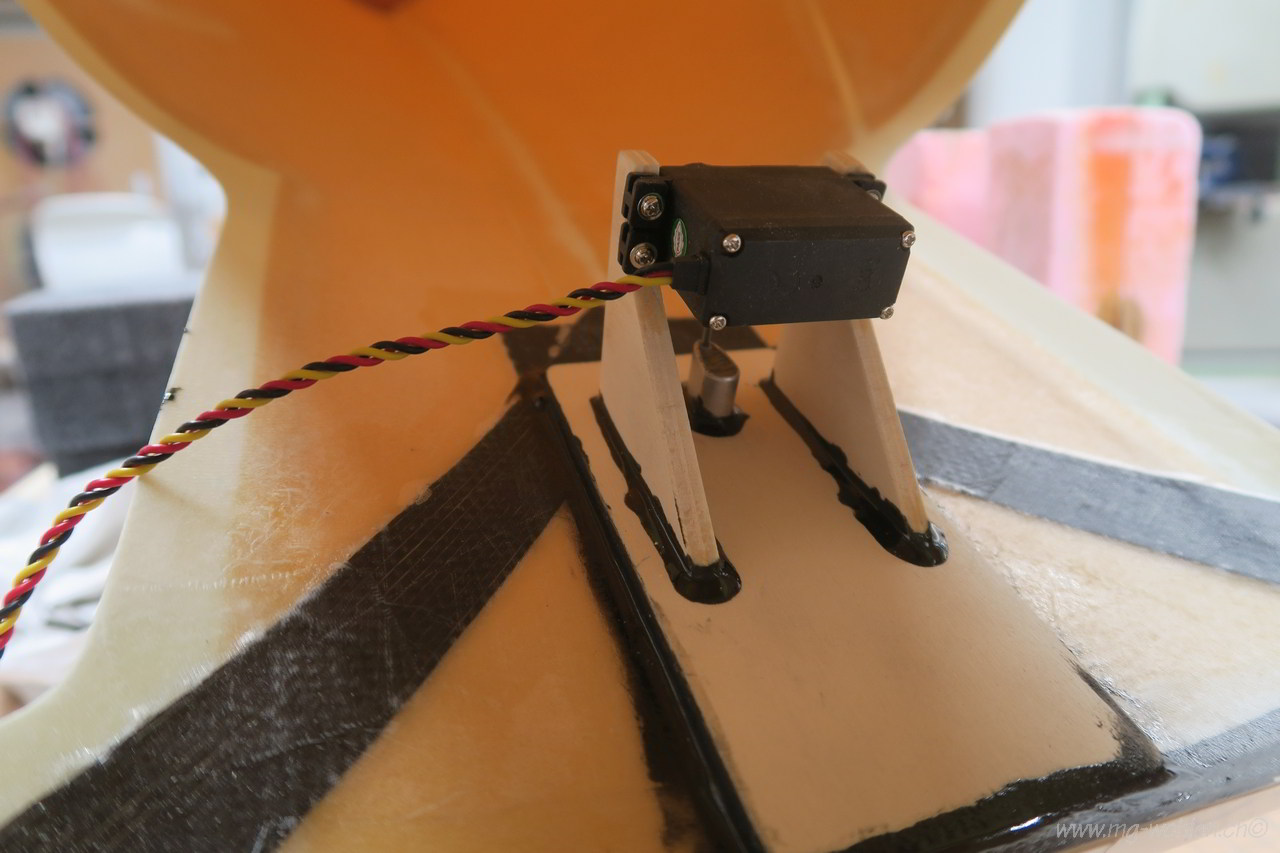

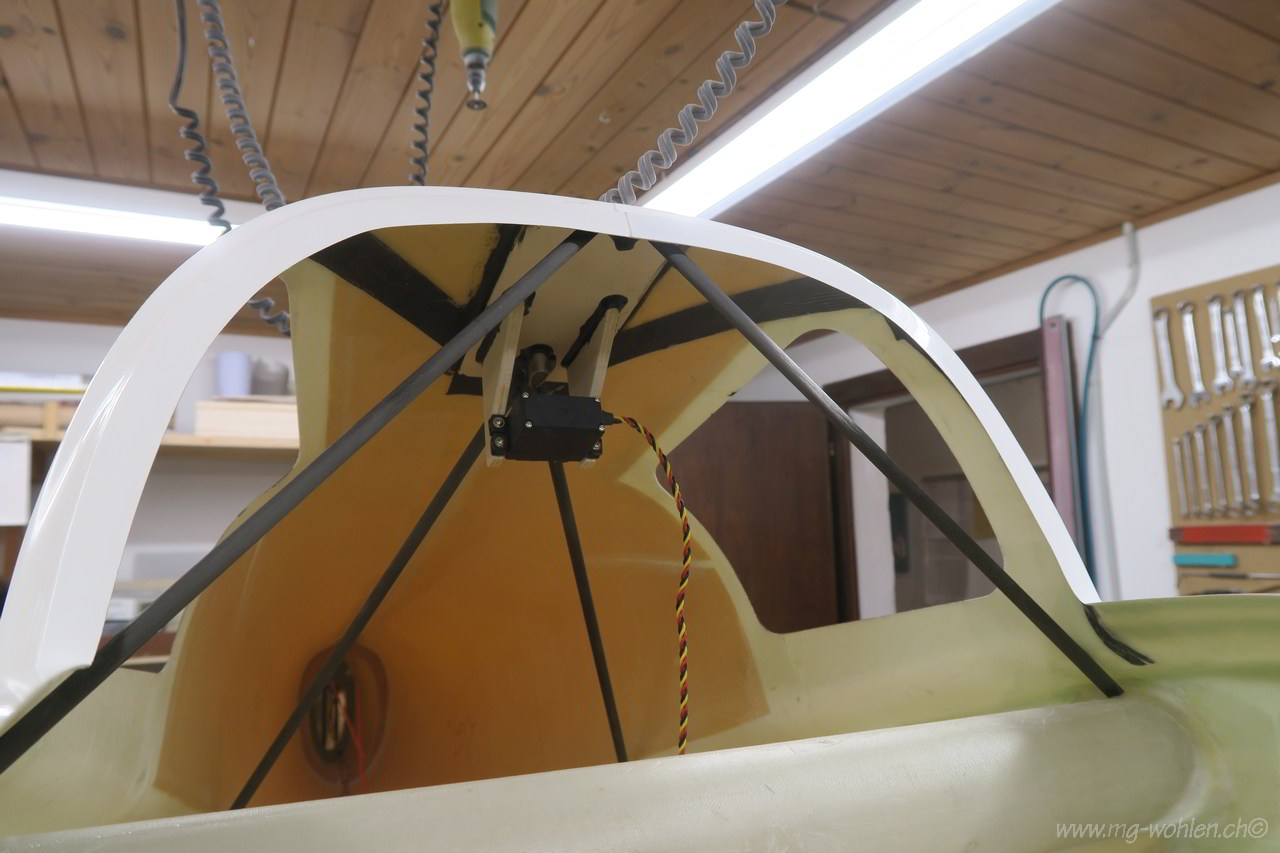

Das Servo kann von der Kabine her demontiert werden

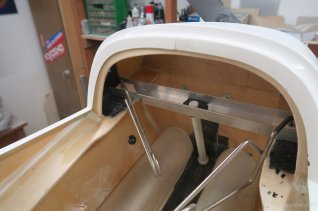

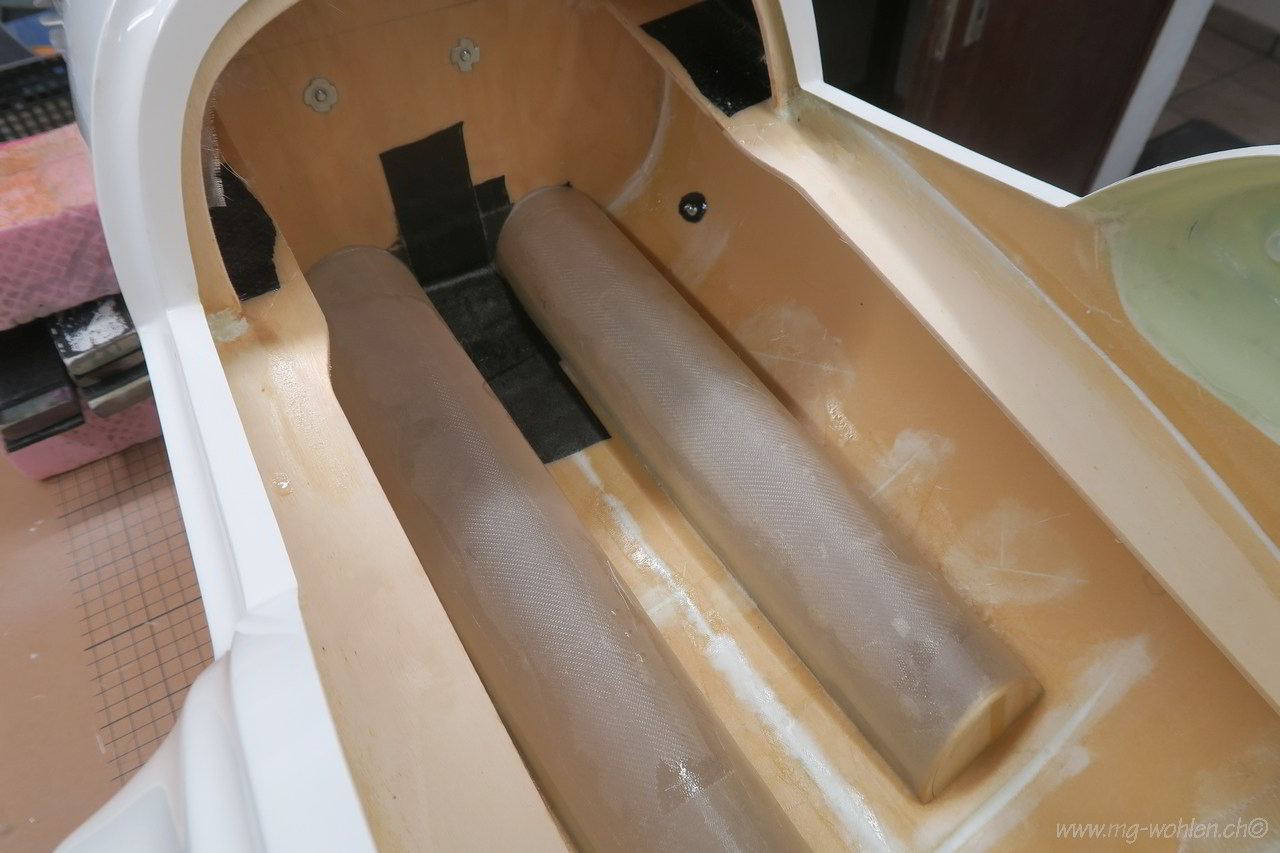

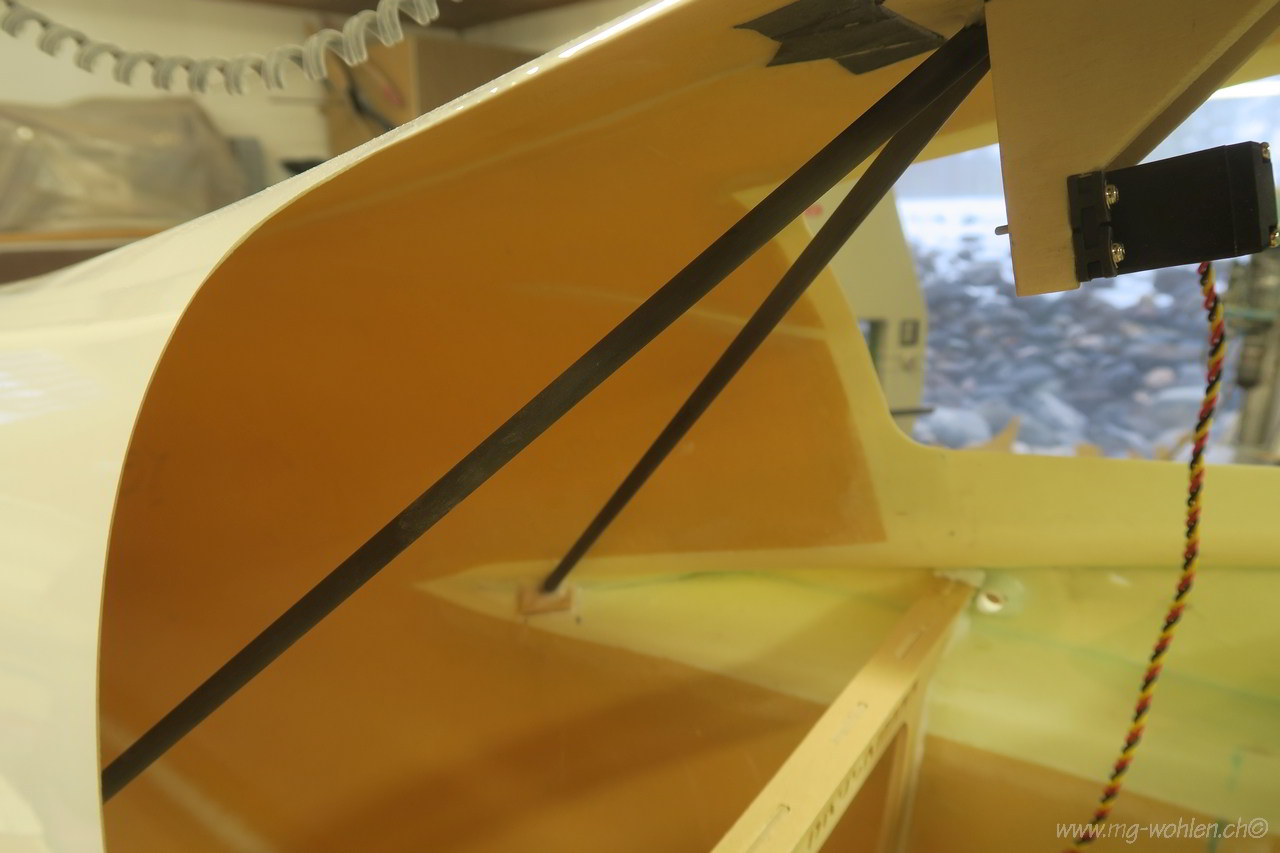

CFK Rohre als Verstärkung der Schleppkupplung
Verstärkung von vorne gesehen
Unter dem Rumpf muss noch eine Motorhaubenbefestigung gemacht werden
M3 Messinghülse eingeklebt

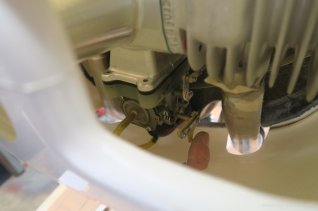

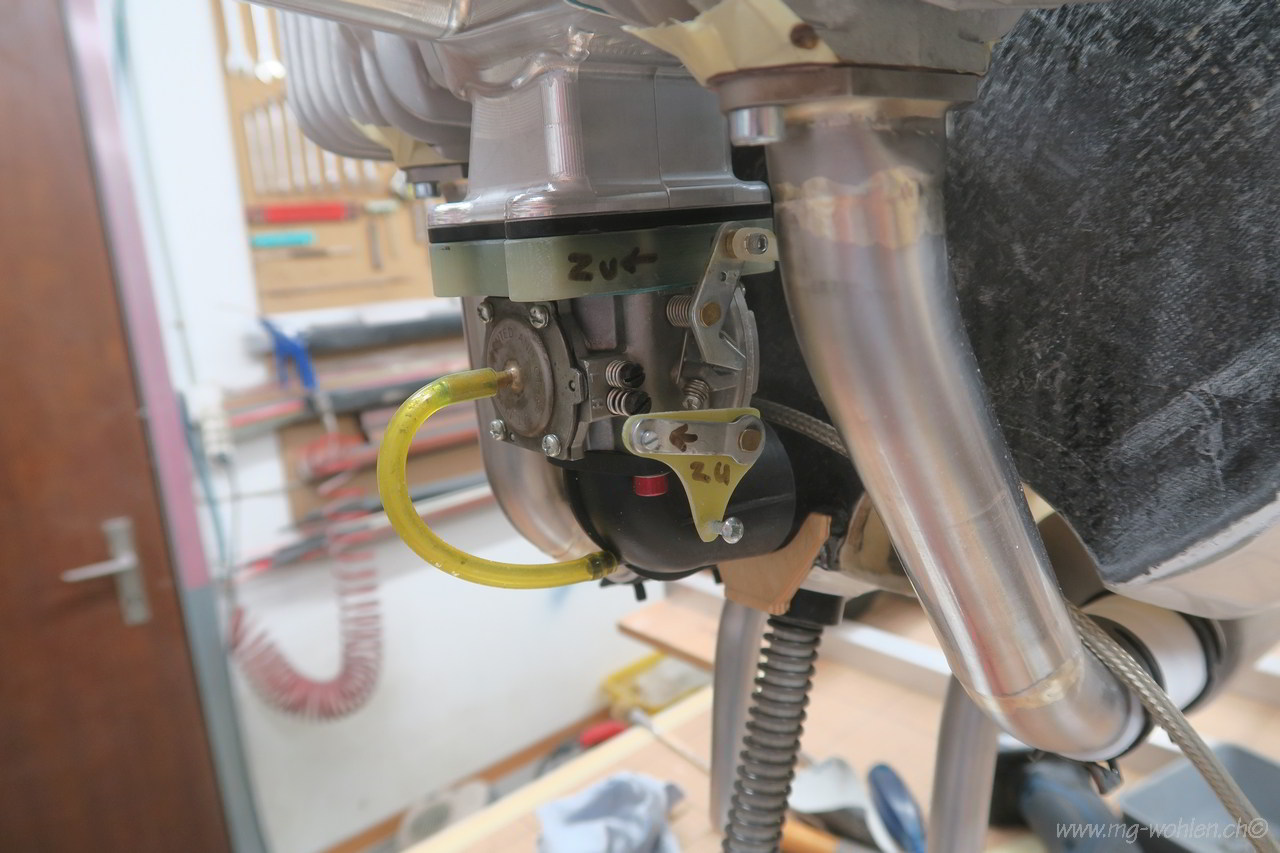

Der Chokehebel wird angepasst

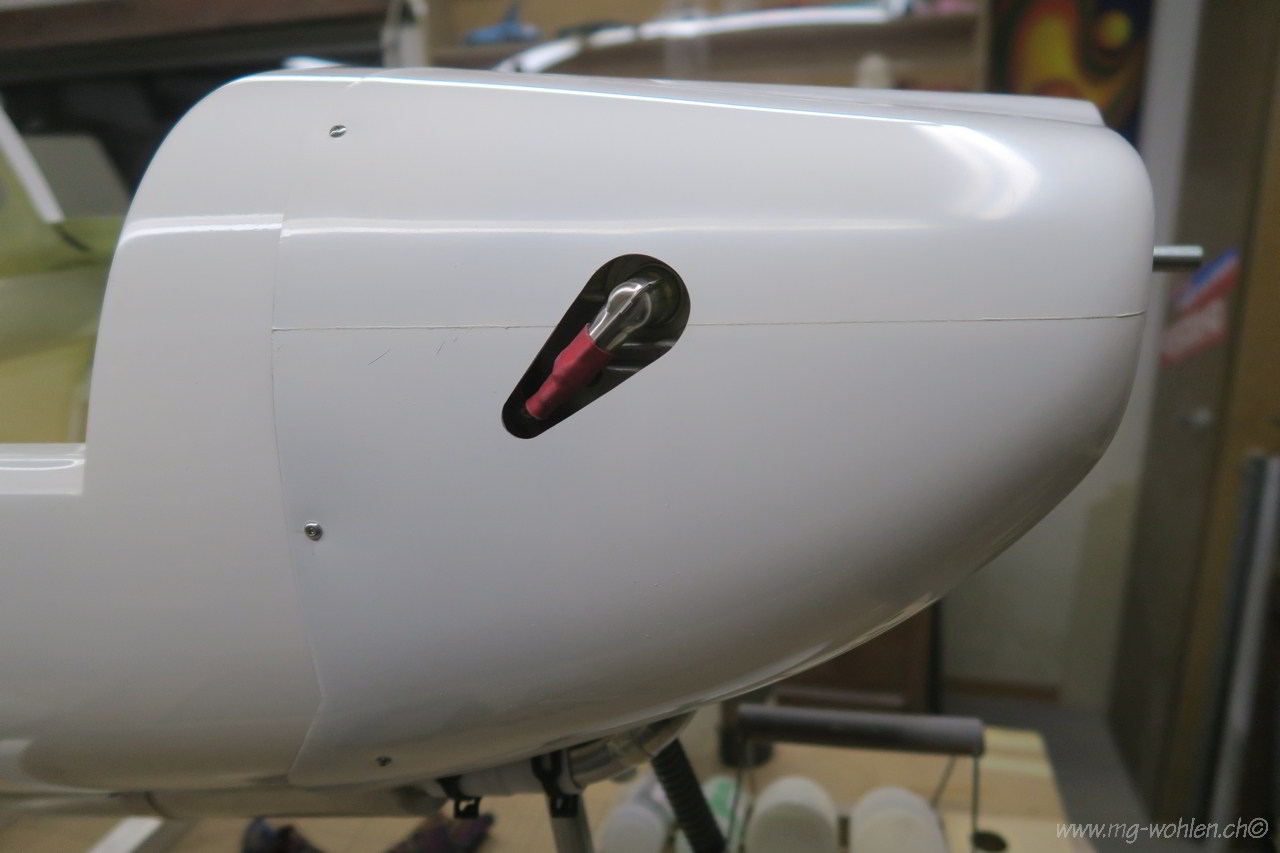

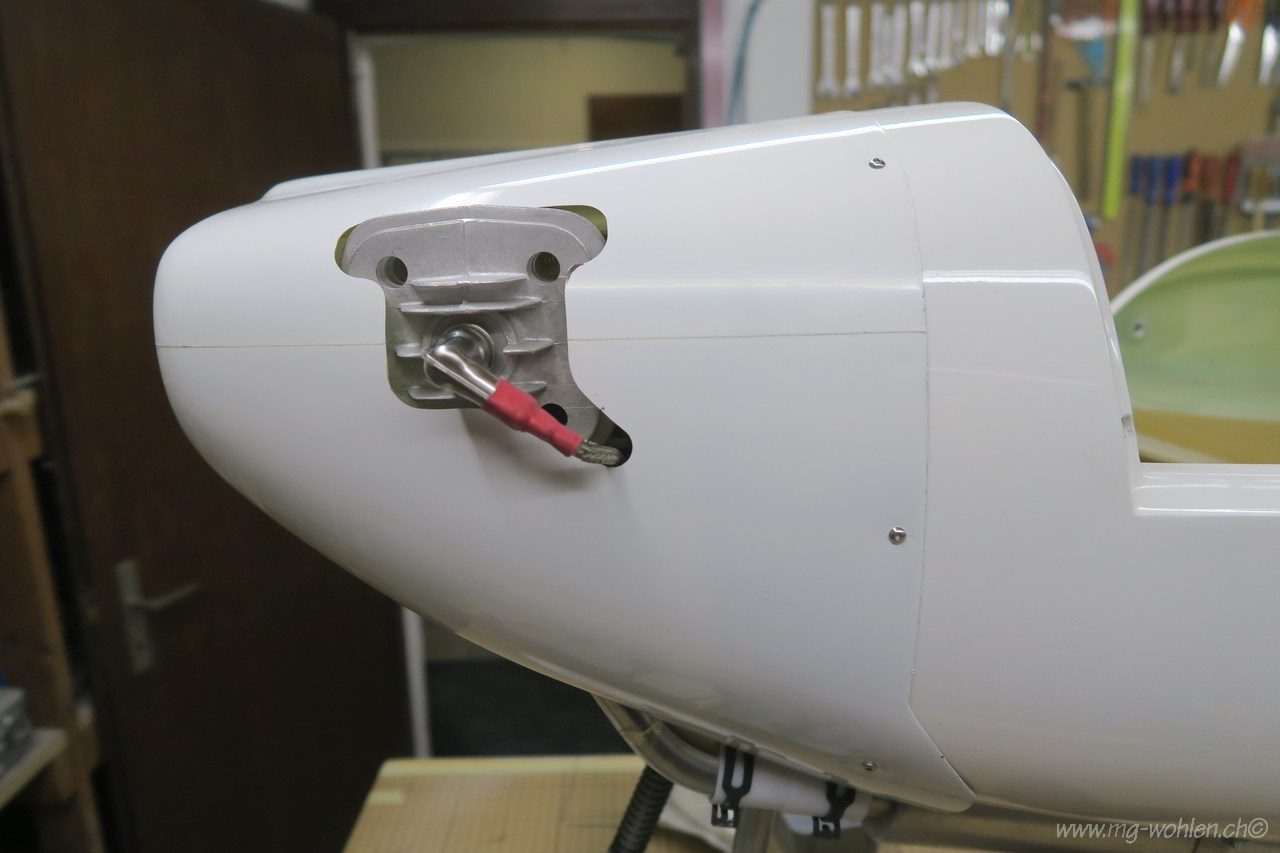

Der Chokehebel ist jetzt mit dem Finger erreichbar

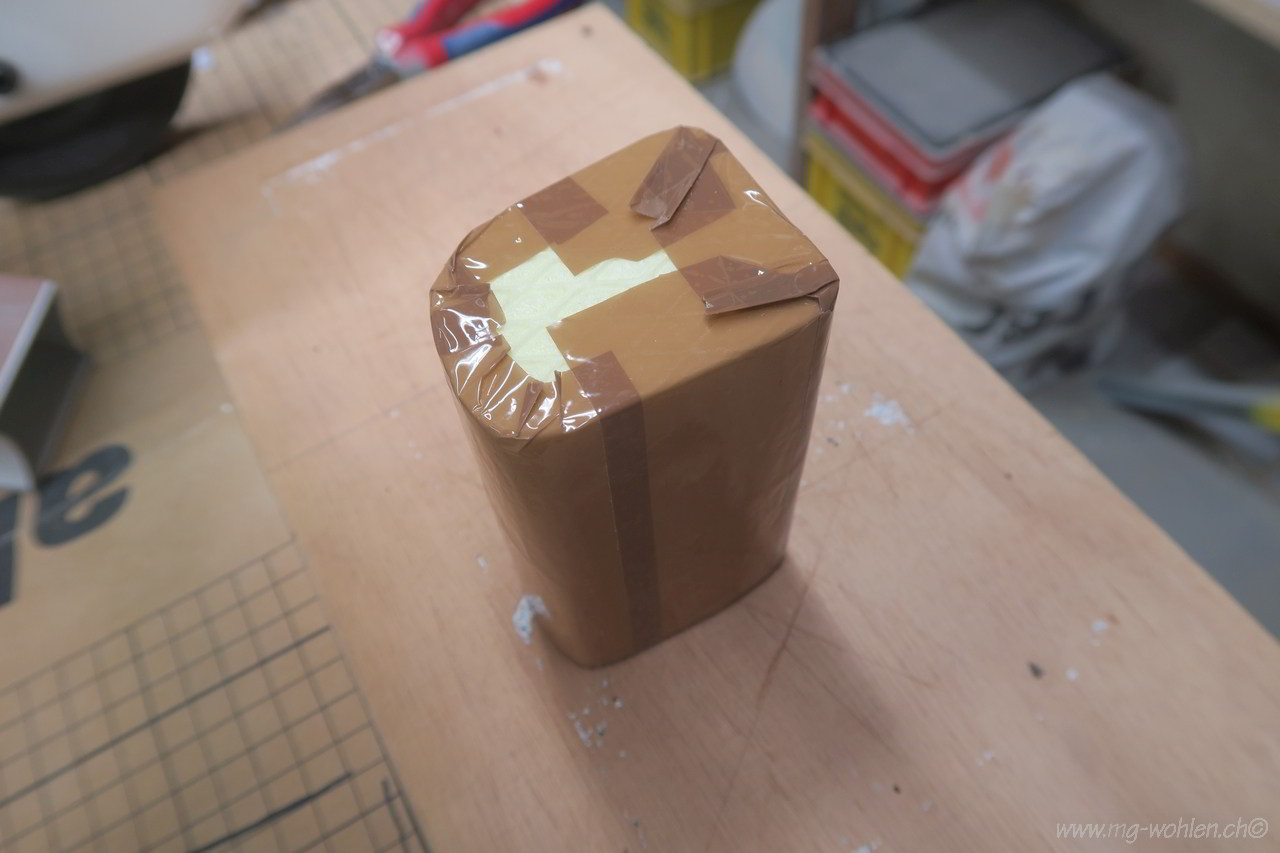

Urform für die Kühlluftführung
Urform eingepasst

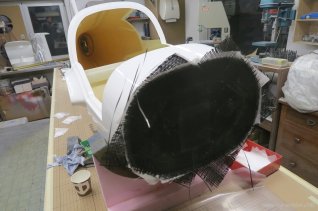

Urform von innen geglast
Urform entfernt
Die ganze Luftführung wird noch einmal mit GFK überzogen

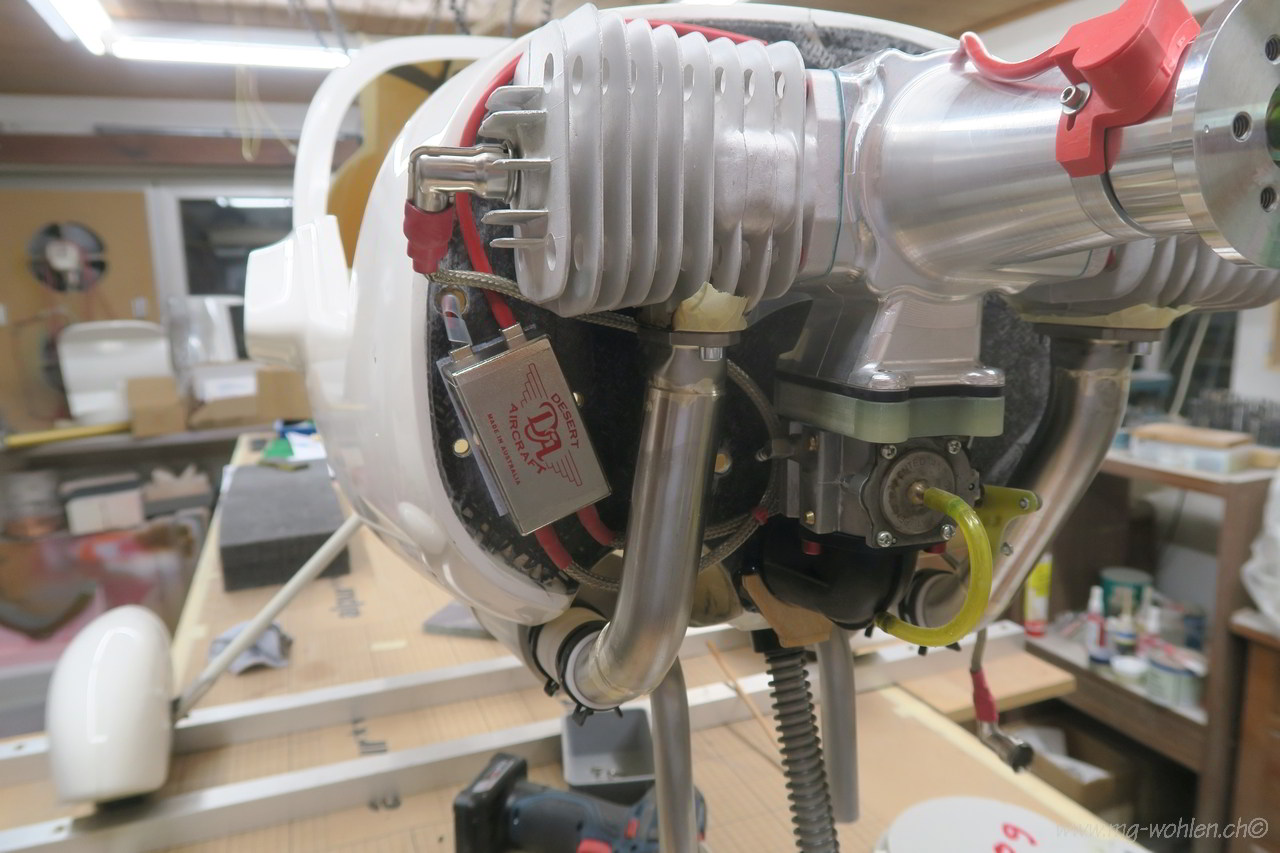

Auch die Zündung ist an ihrem Platz

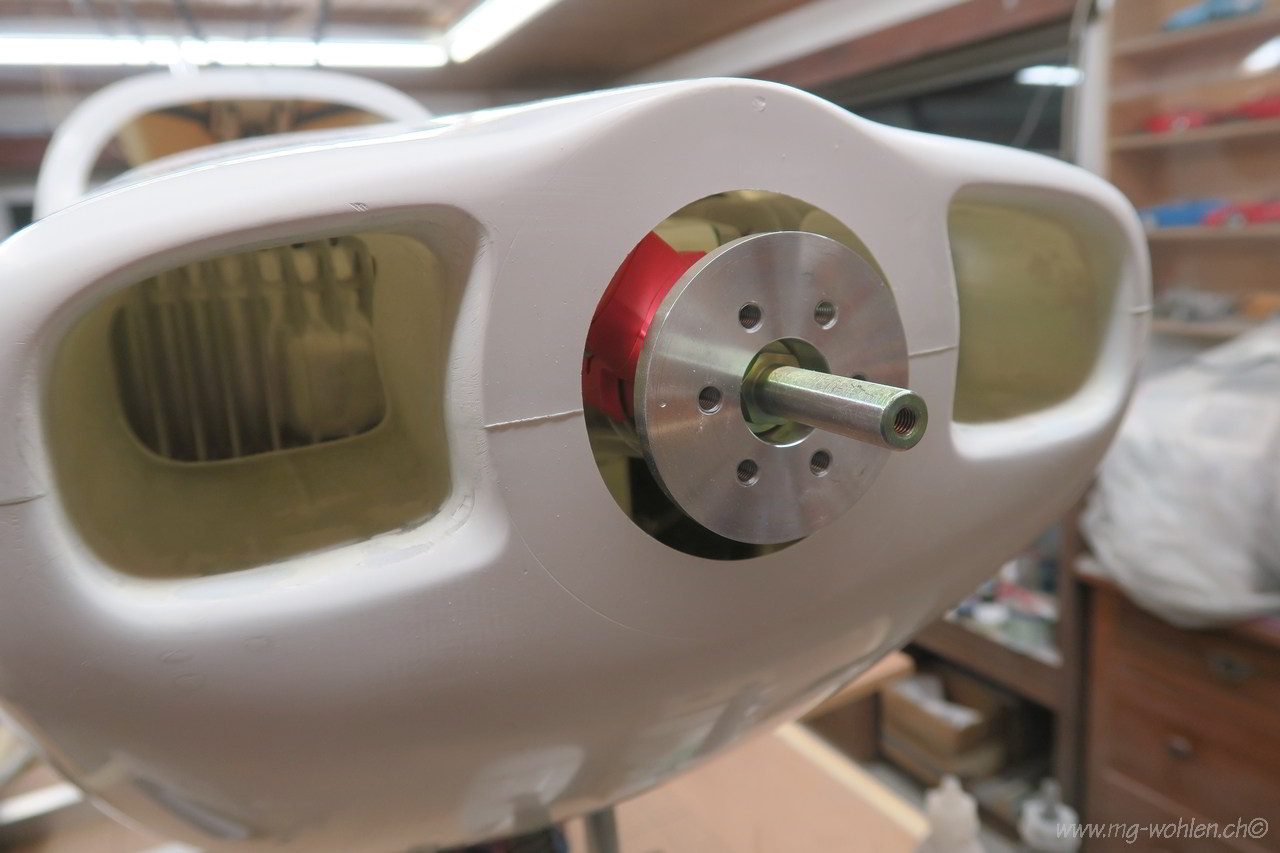

Das sollte für eine gute Kühlung reichen

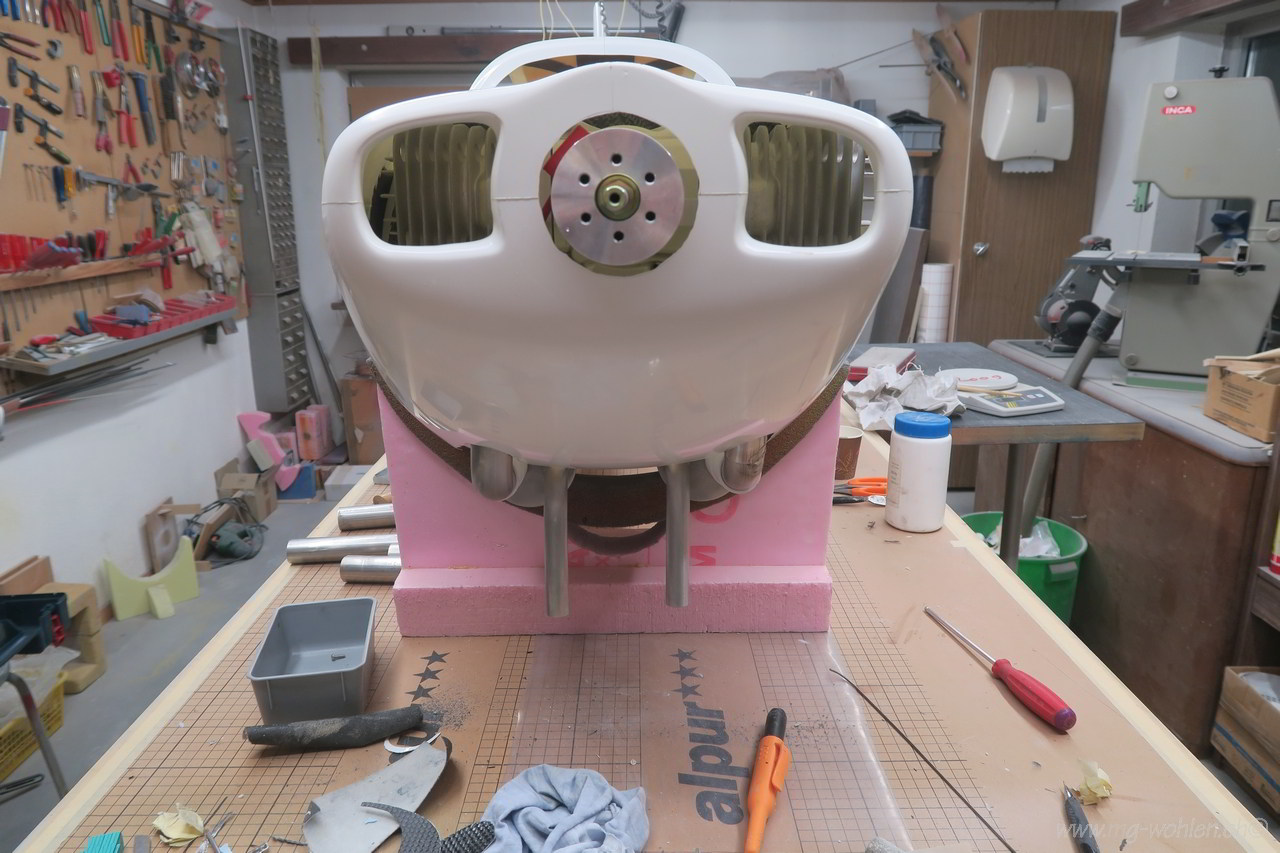

Der Ausschnitt auf der rechten Seite
Der Ausschnitt auf der linken Seite

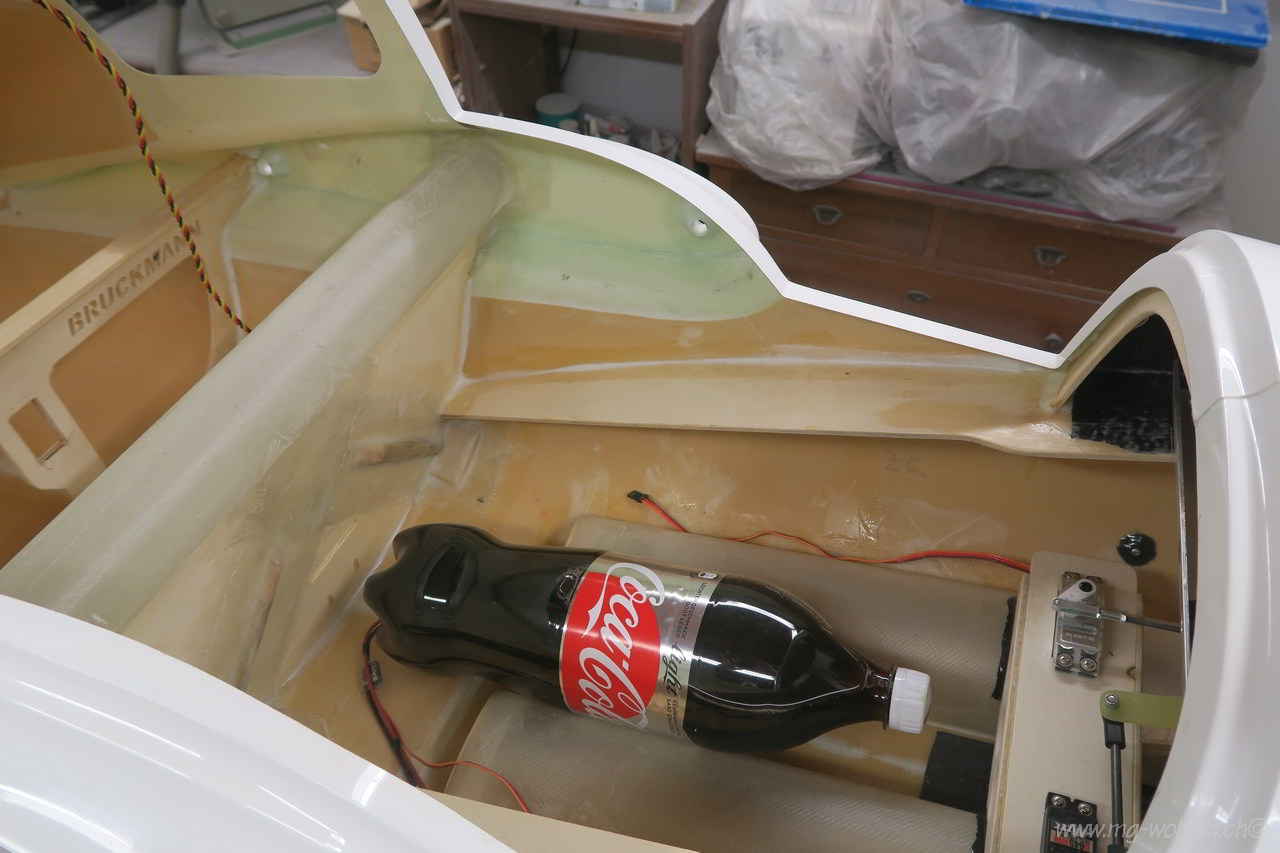

Der 1.5L Tank ist zu klein

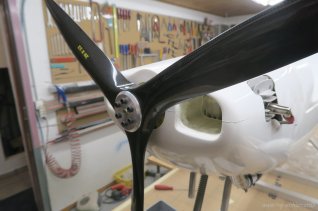

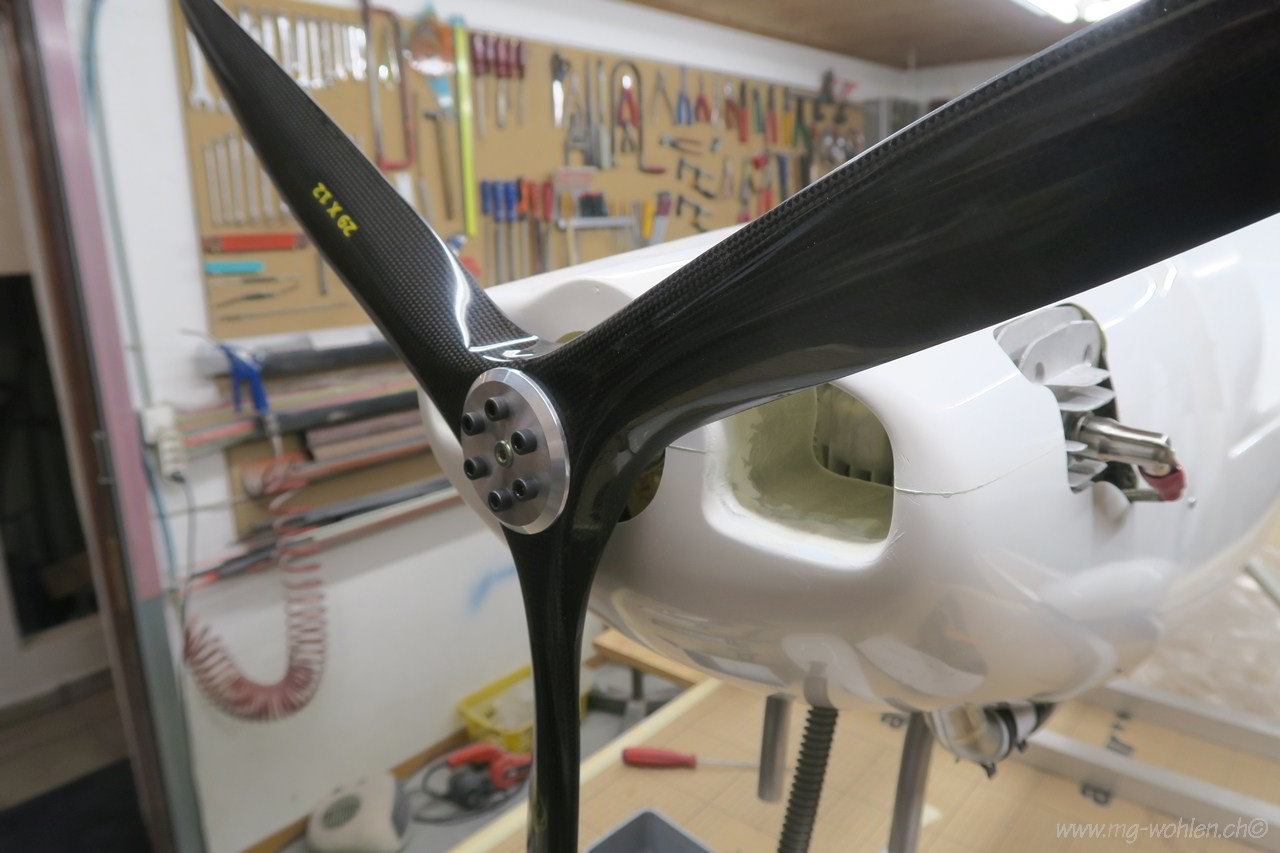

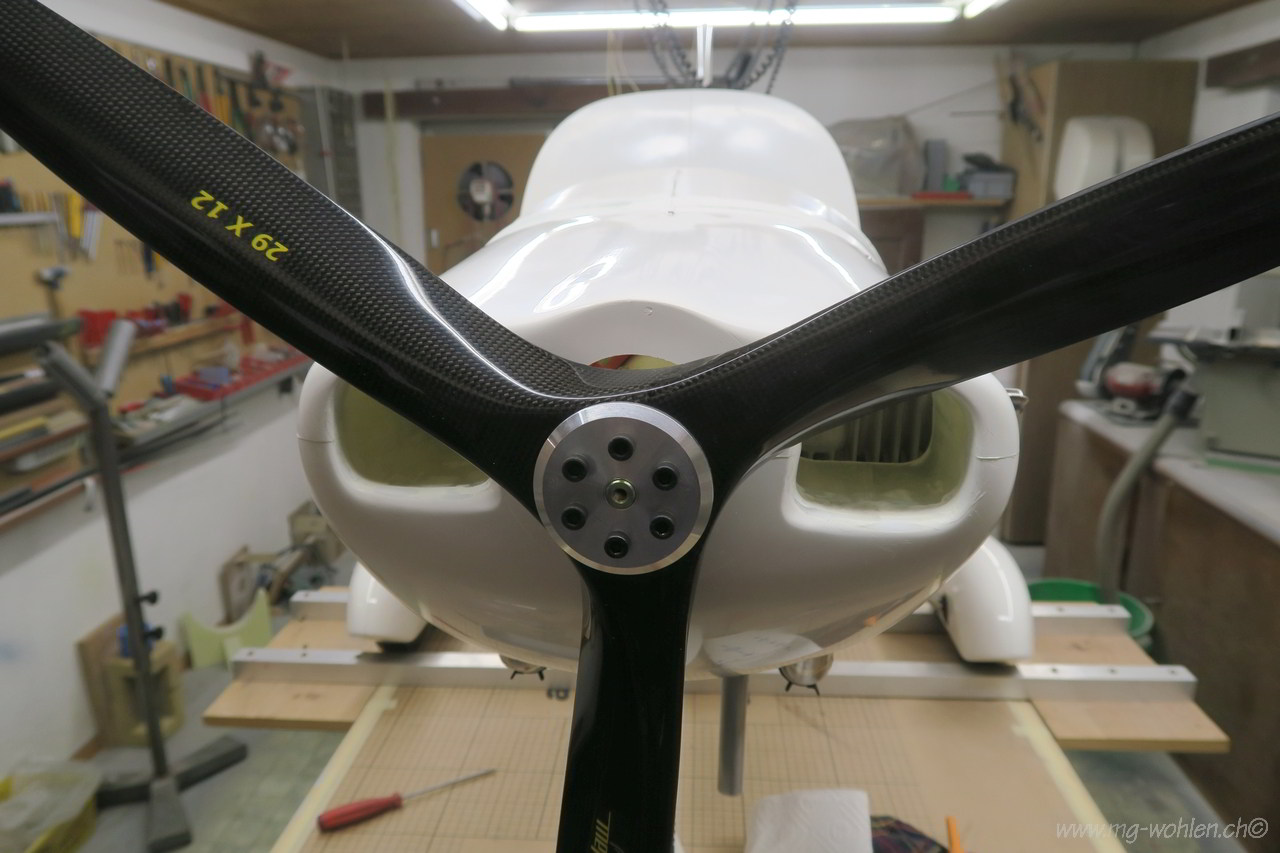

Der Prop ist montiert
Die Nabe ist zu gross für einen Passenden Spinner

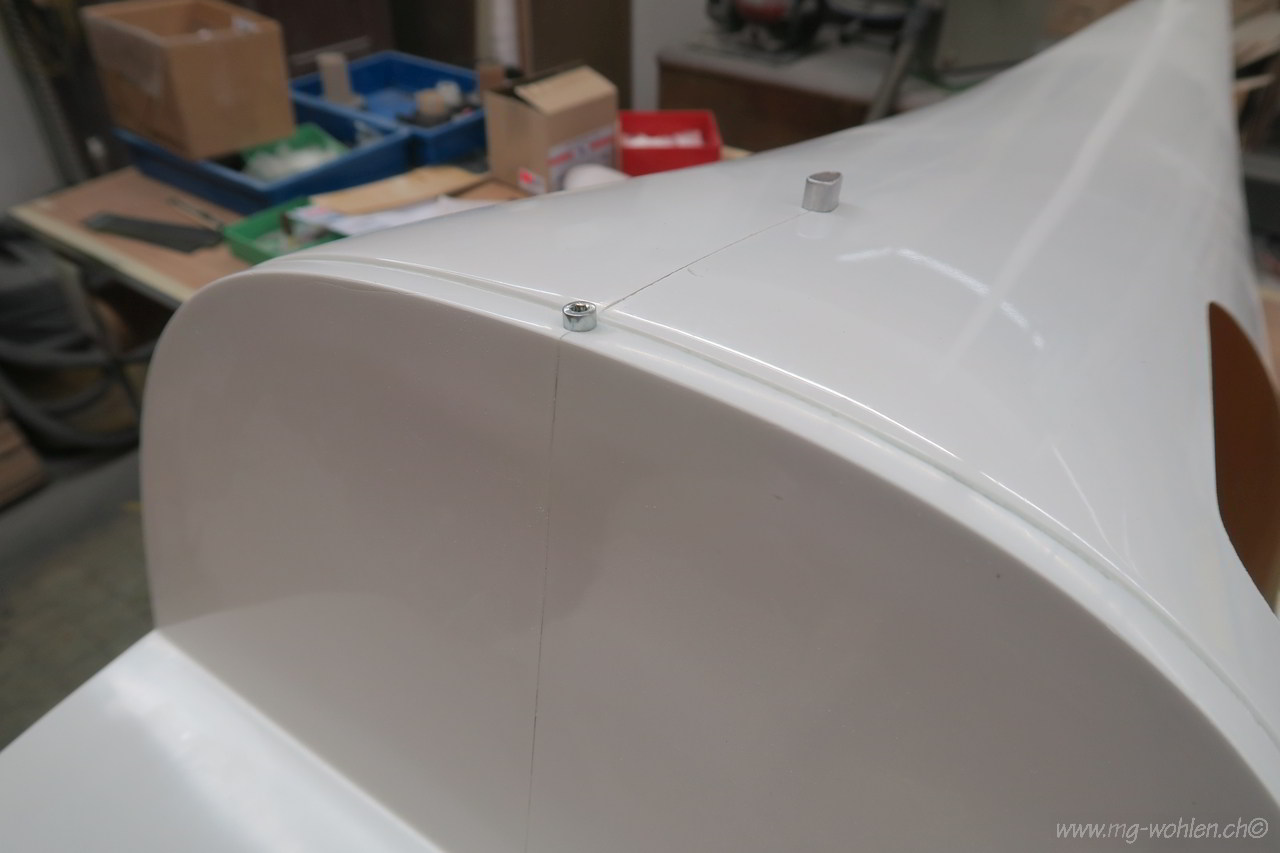

Die Kabine wird vorne mit drei Bolzen gehalten
Hinten wird die Kabine mit einer Schraube befestigt

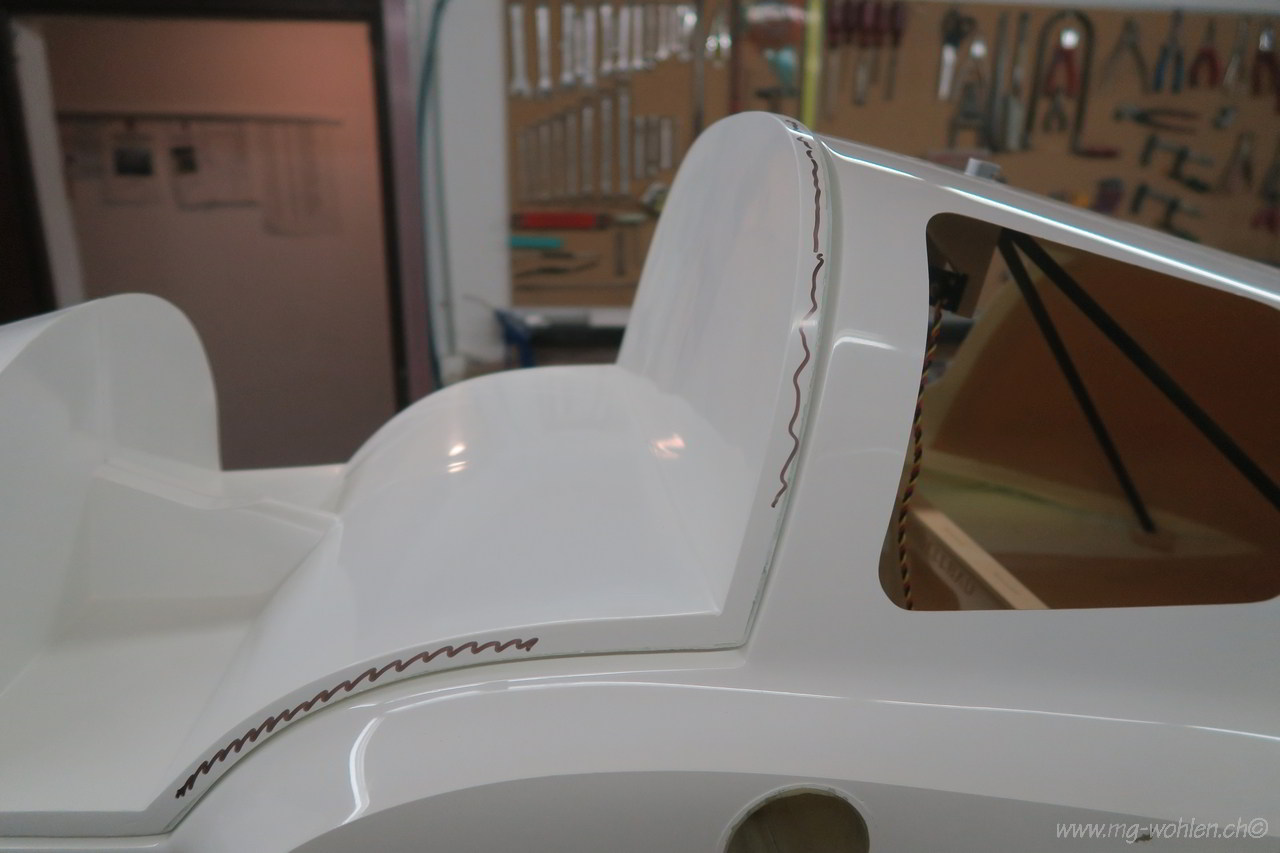

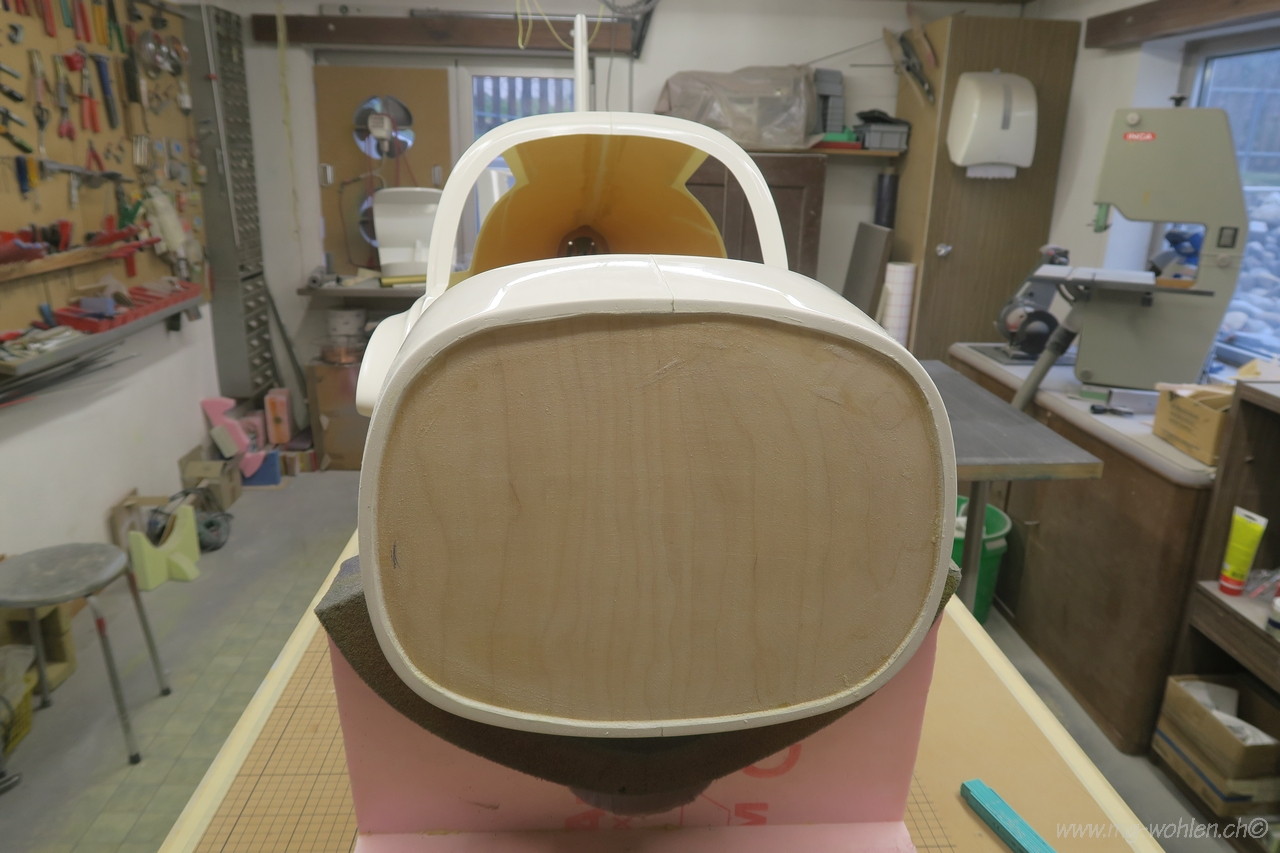

Der Haubenrahmen muss noch passend abgeschliffen werden

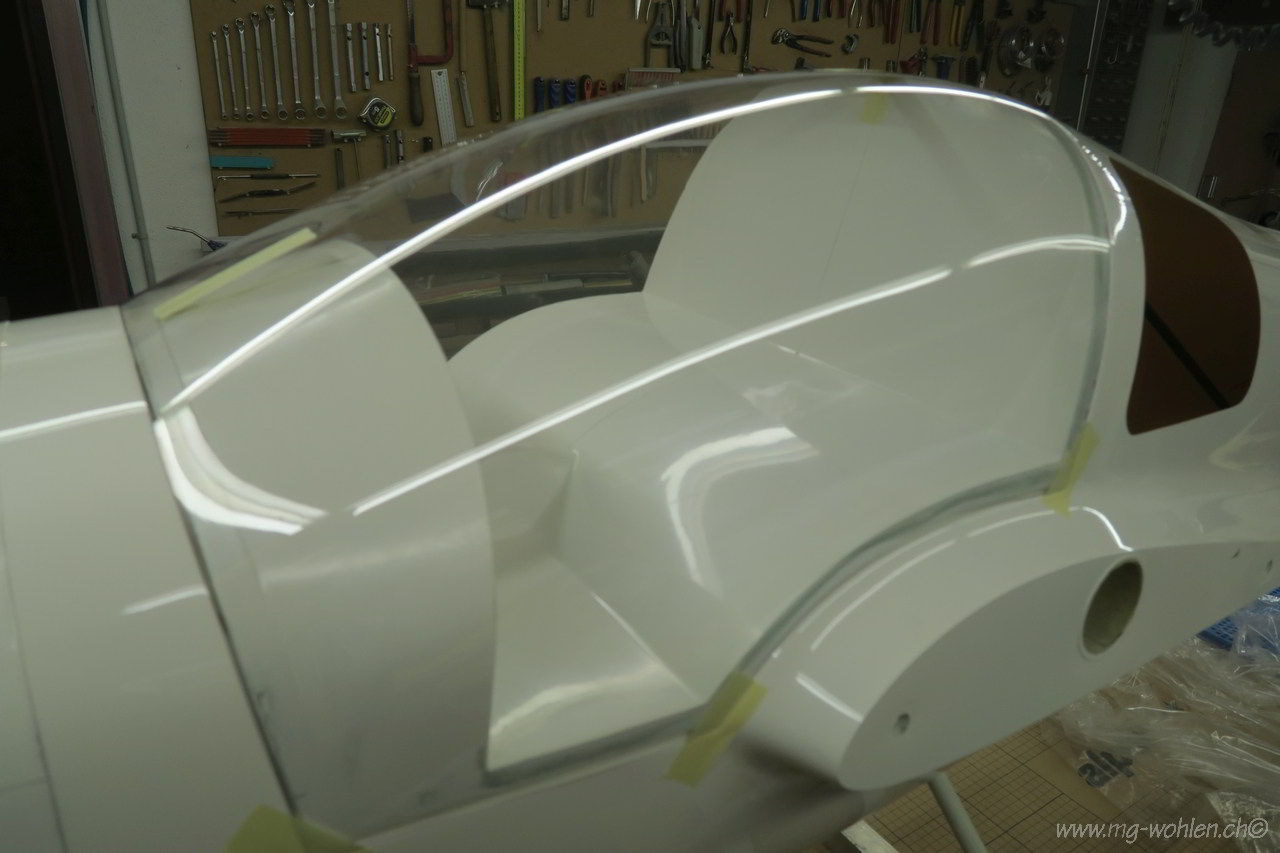

Haube zugeschnitten

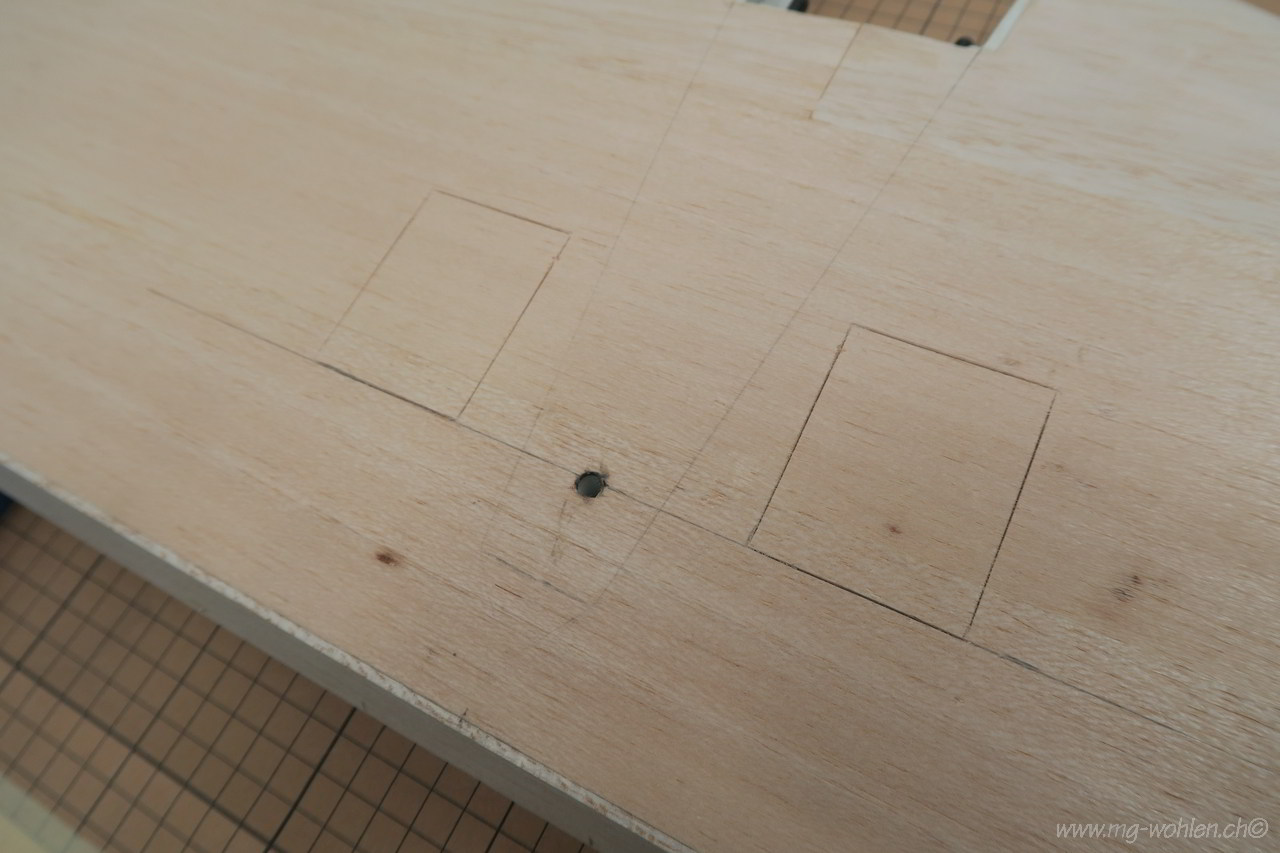

Öffnung für die Höhenruder anzeichnen
Die Beplankung ist ausgeschnitten

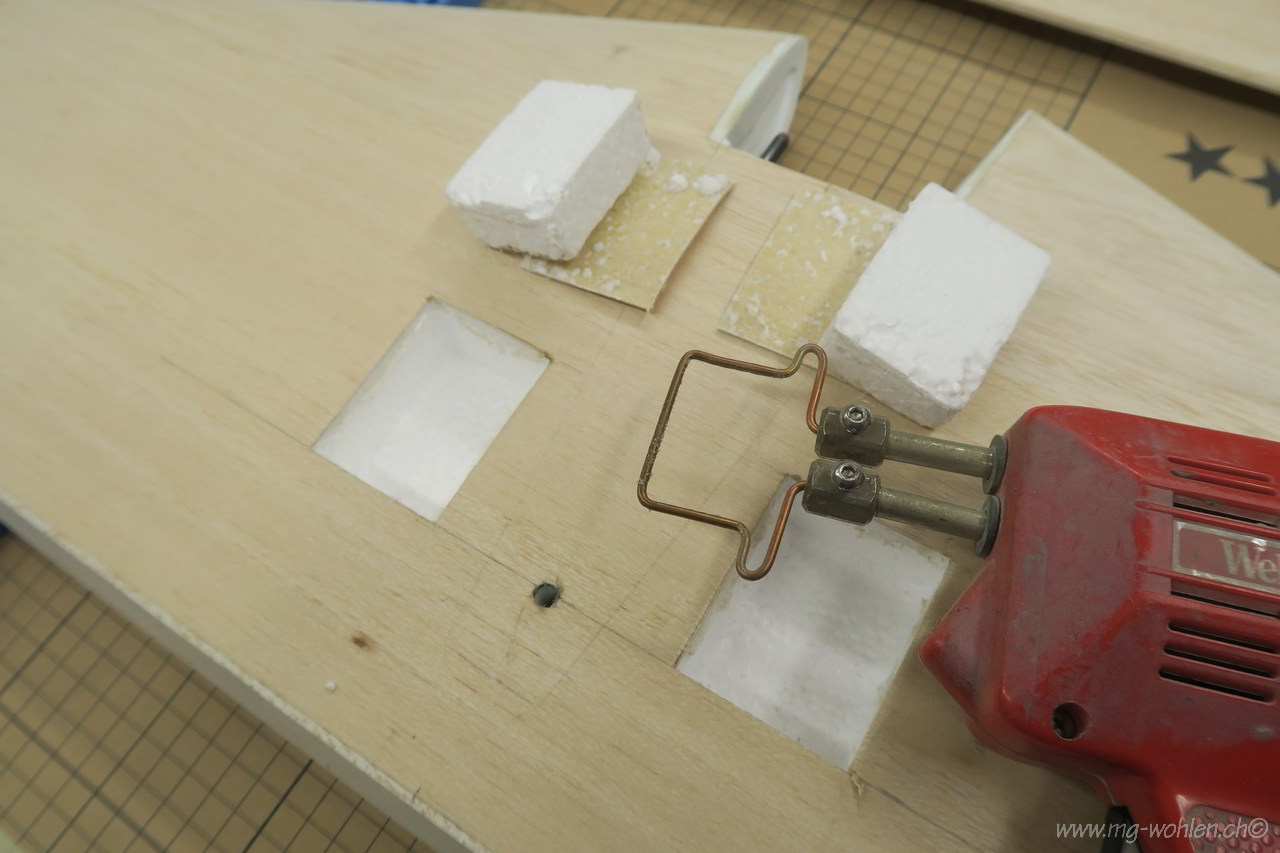

Der Styropor ist ausgeschnitten

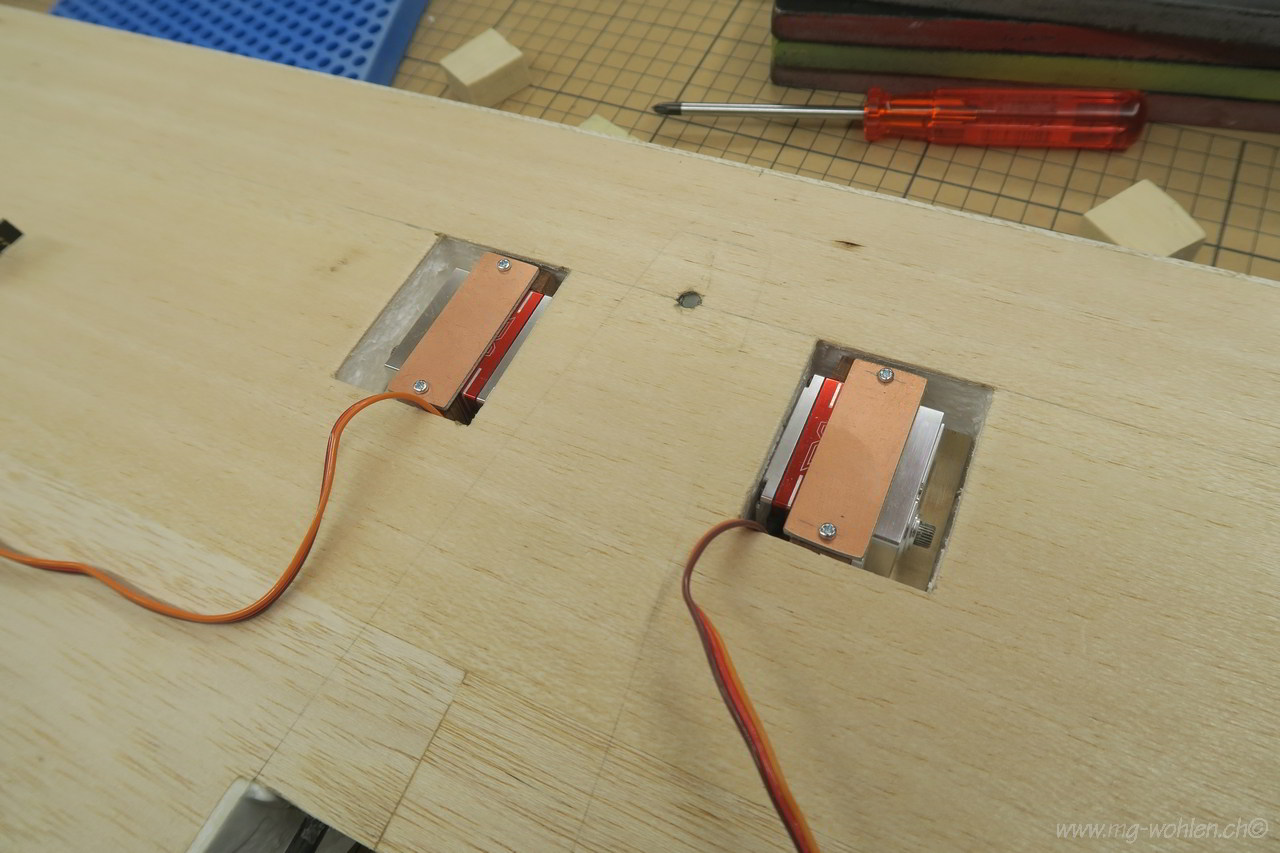

Die Servos sind eingepasst
Alles ist für die Montage vorbereitet

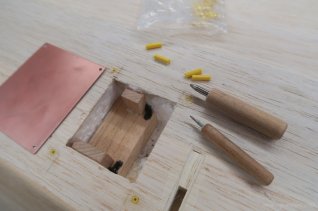

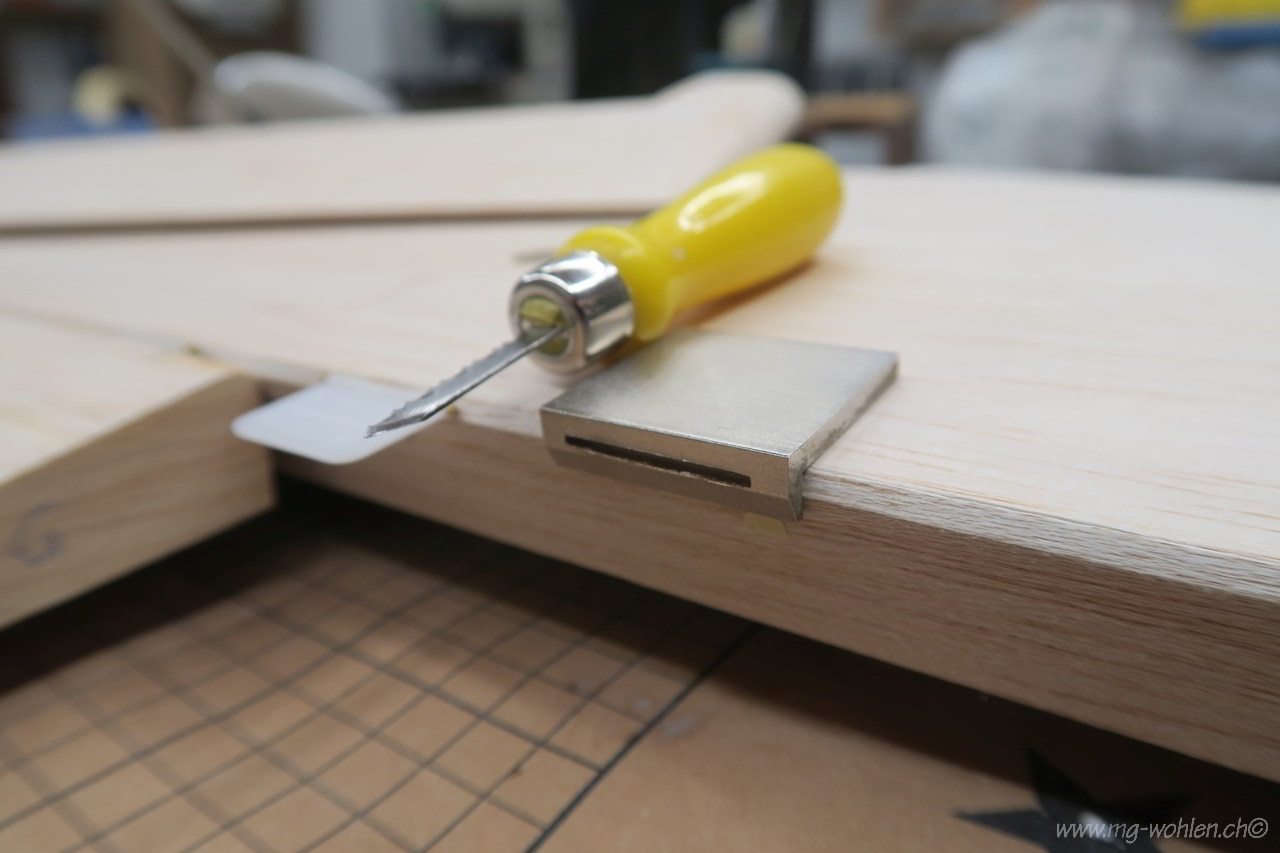

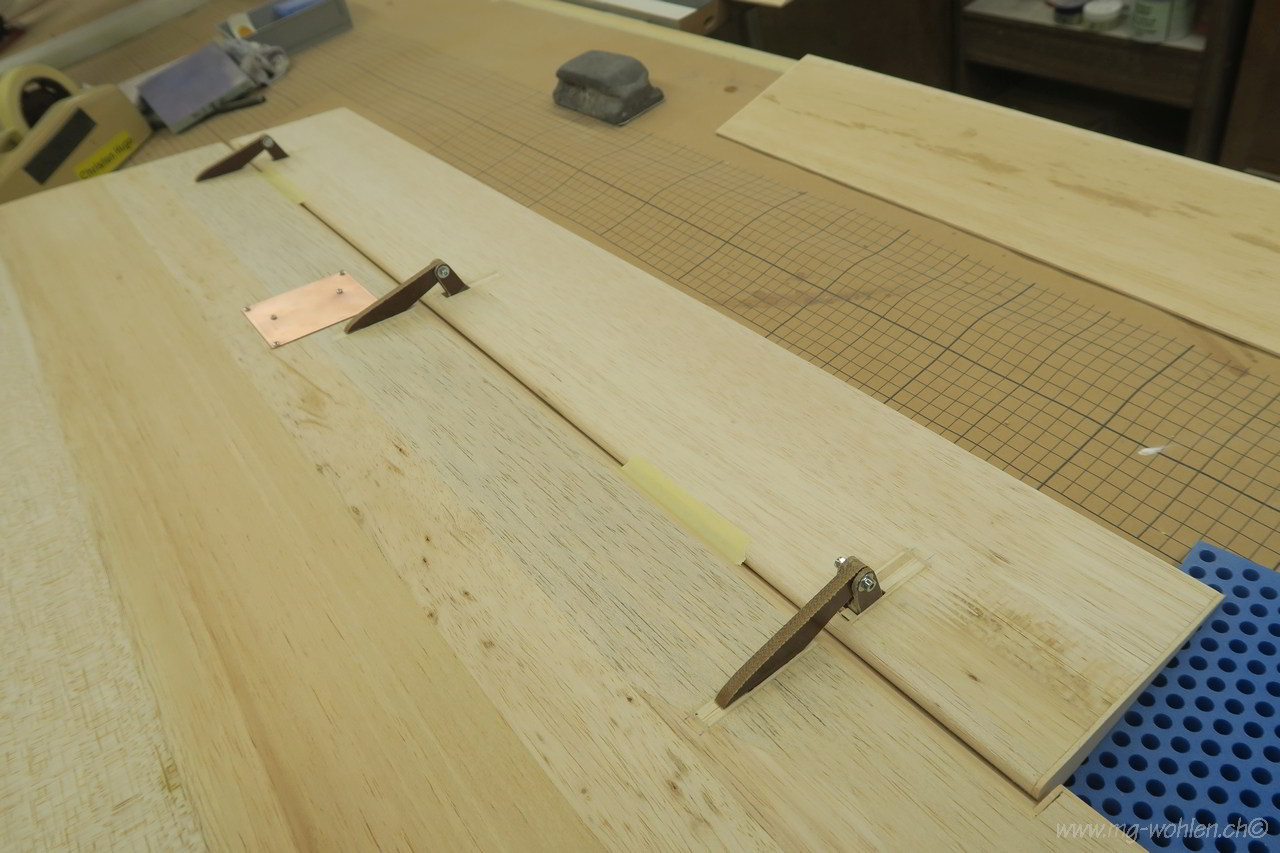

Altes aber gutes Werkzeug um die Scharnieren präzise zu setzen

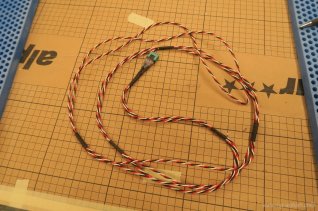

Der Kabelbaum für die Höhenruder Servos
Der Messingstab ist verbogen und muss ersetzt werden

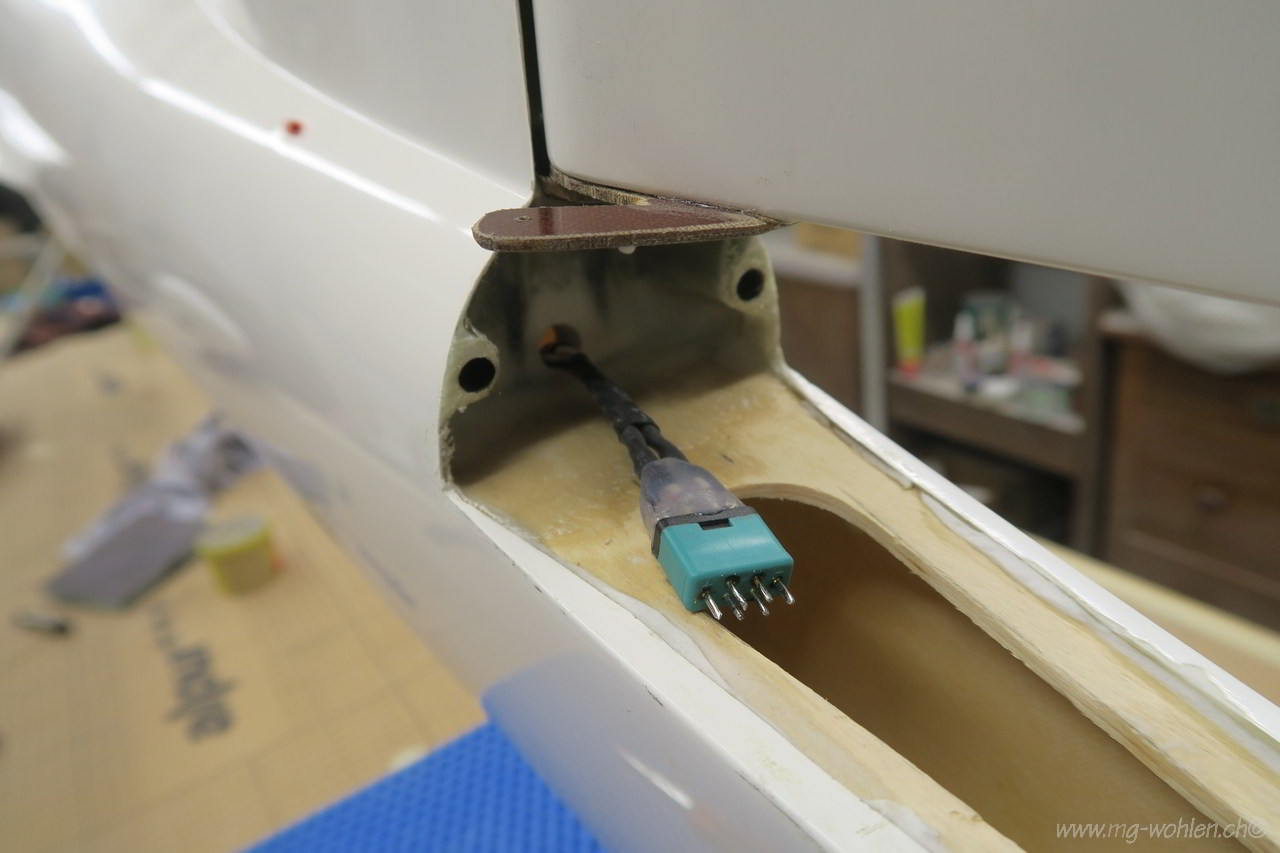

Der Anschluss für die Höhenruder Servos ist vorbereitet

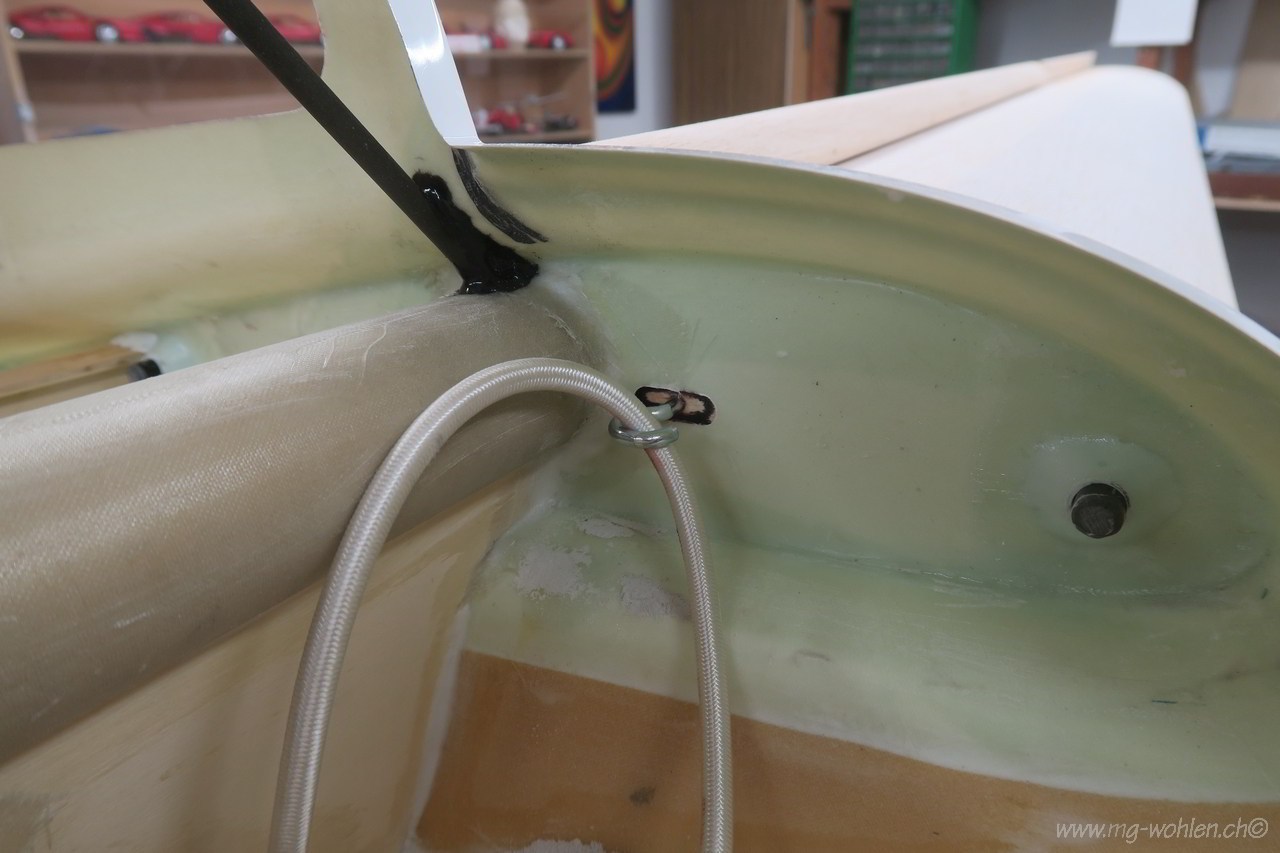

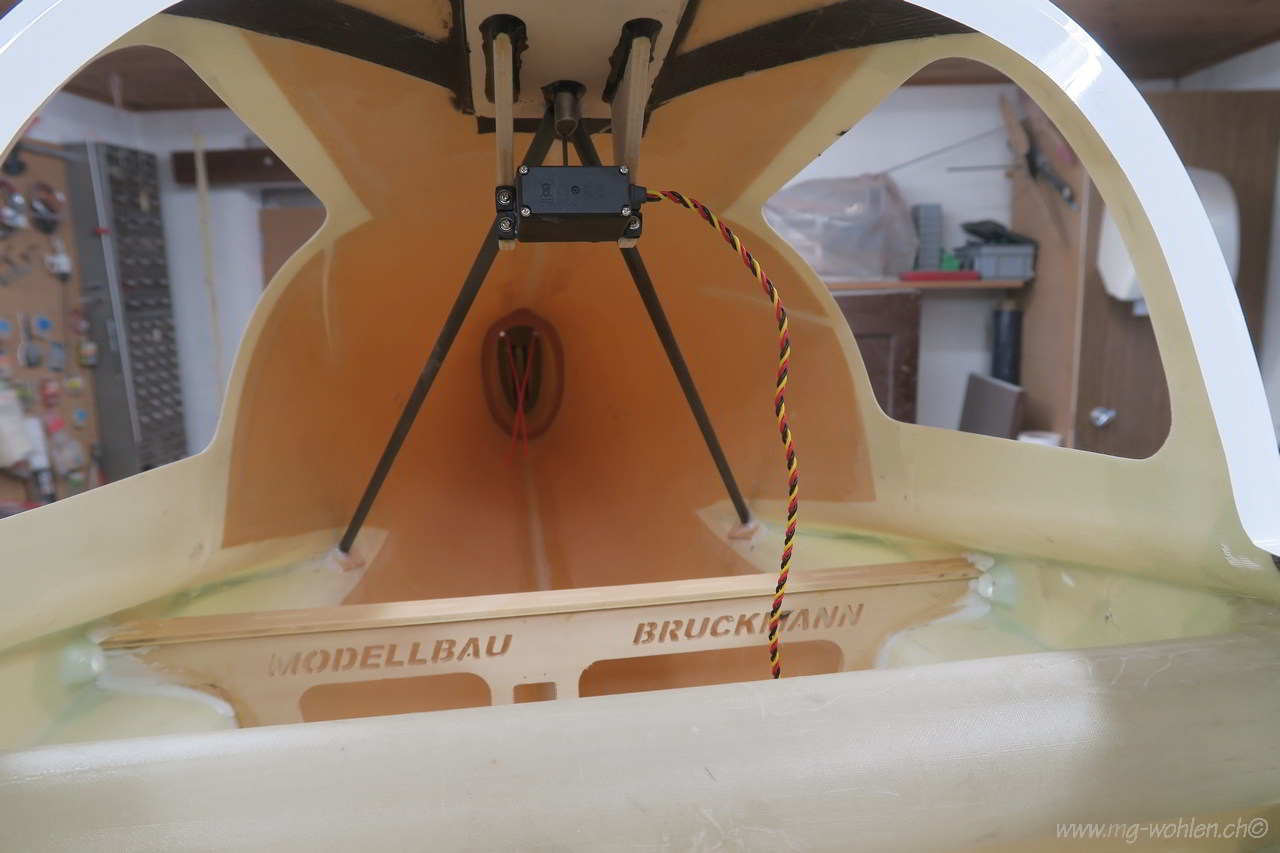

Nochmals zusätzliche Verstrebungen für die Schleppkupplung

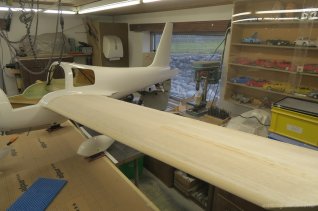

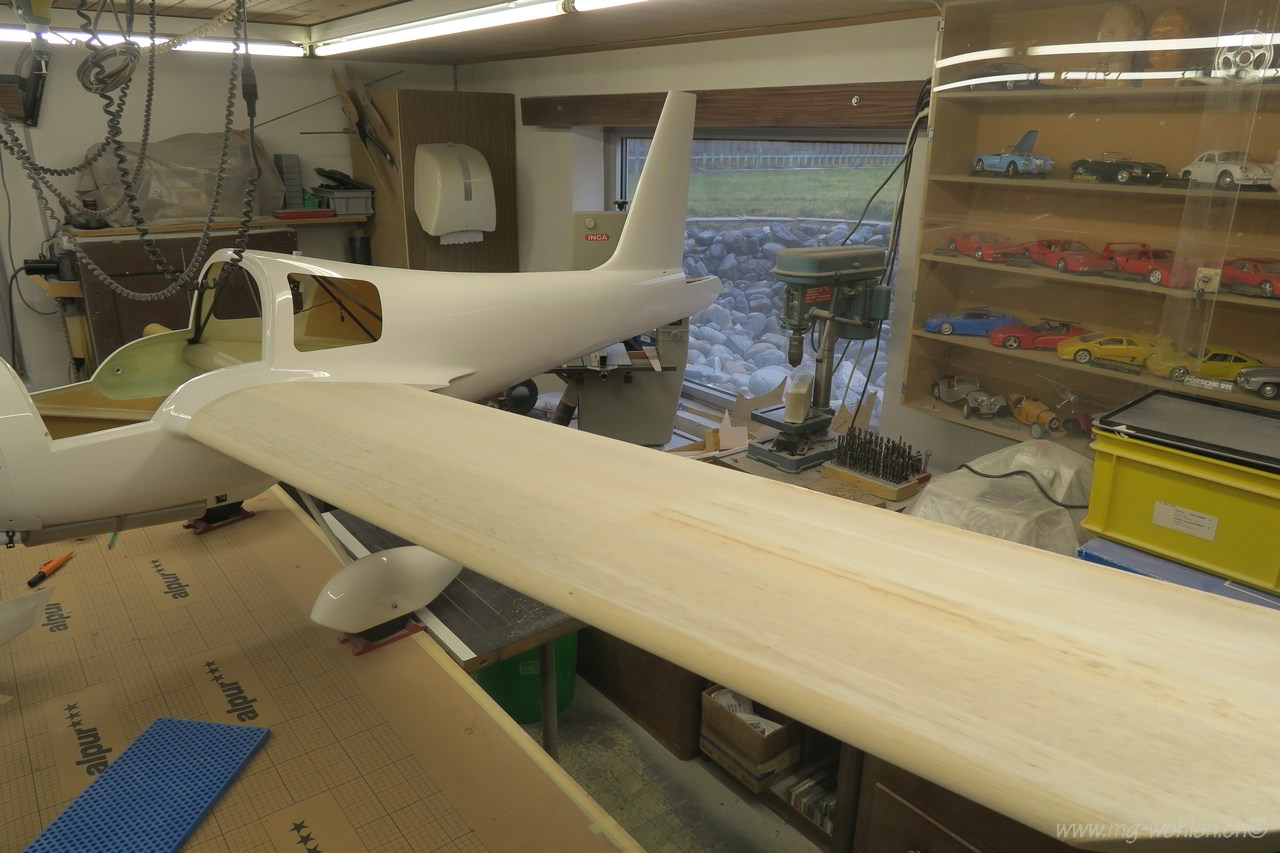

Flügel Anprobe
Die gute alte Flügelsicherung mit Gummi

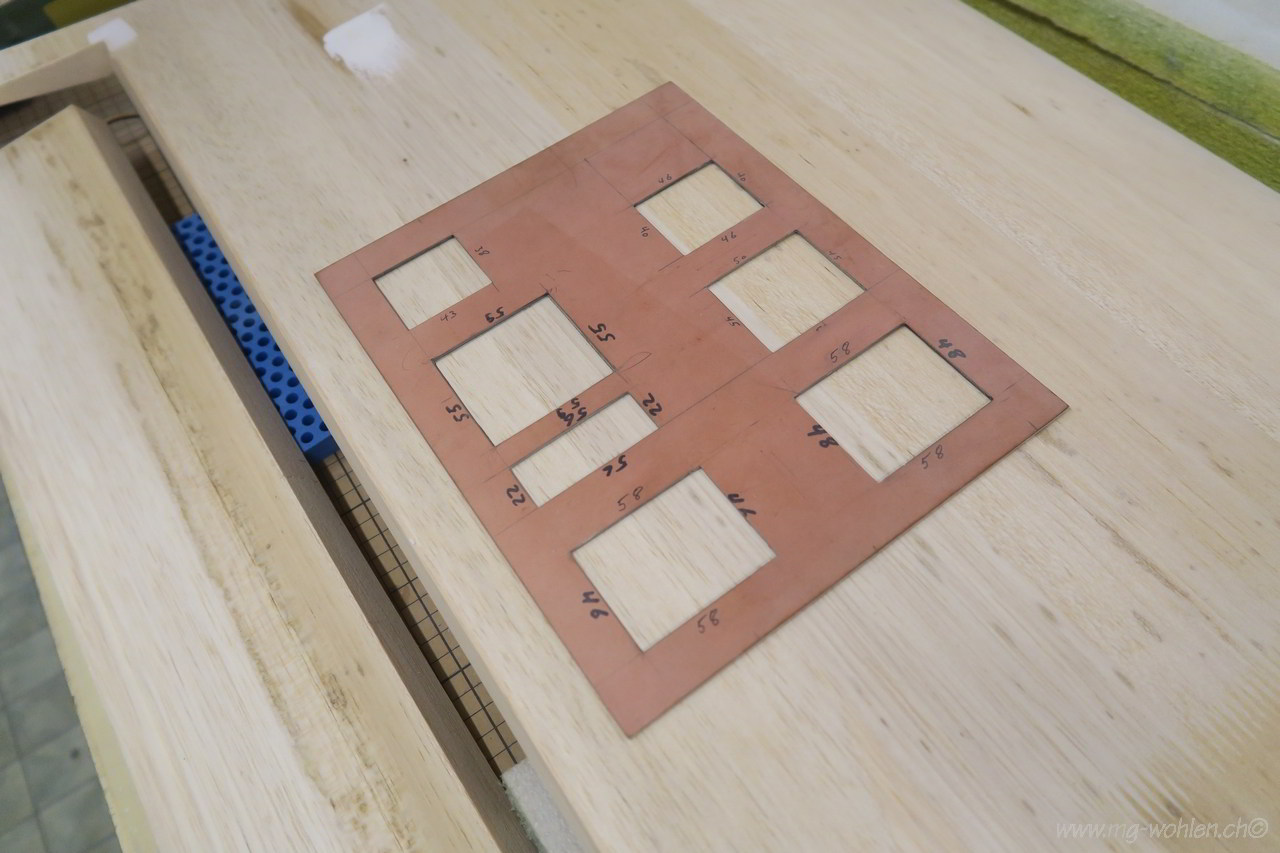

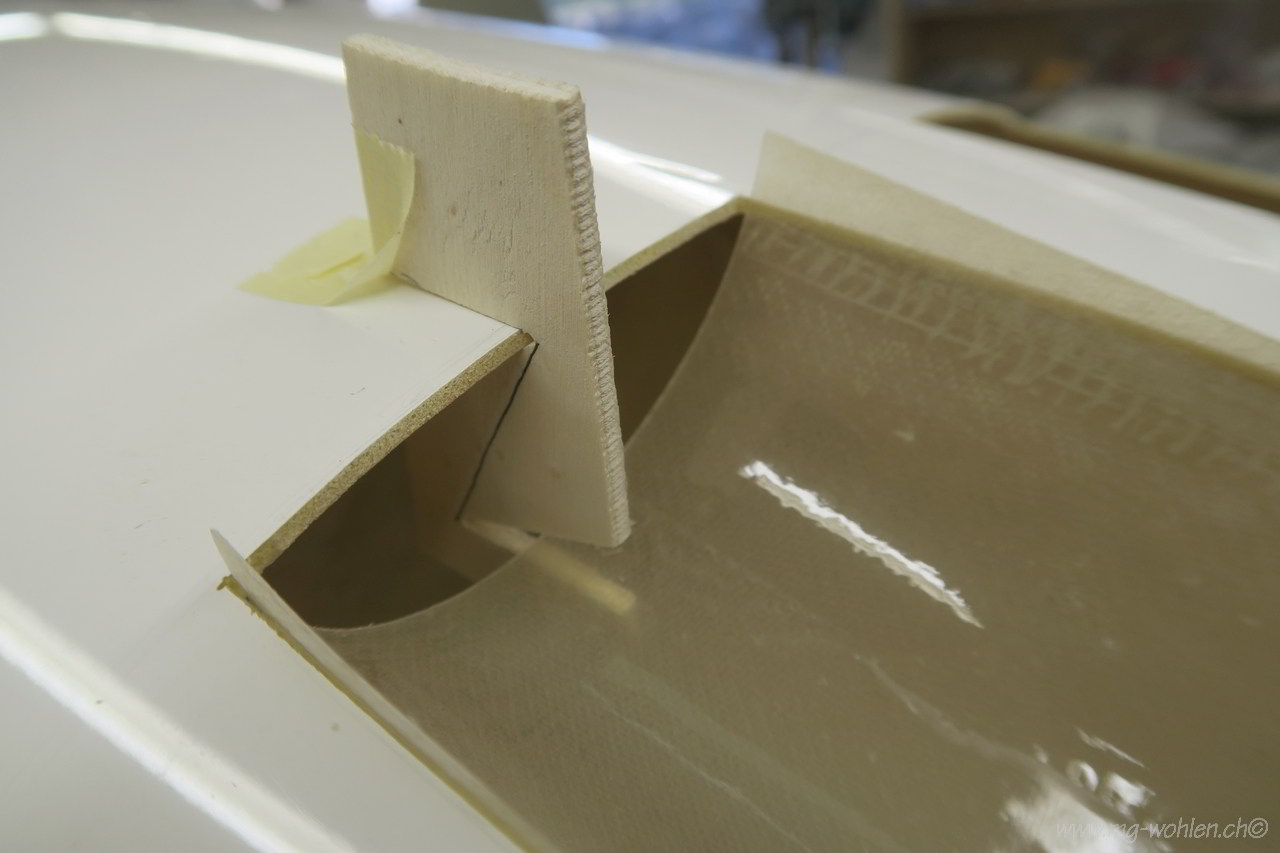

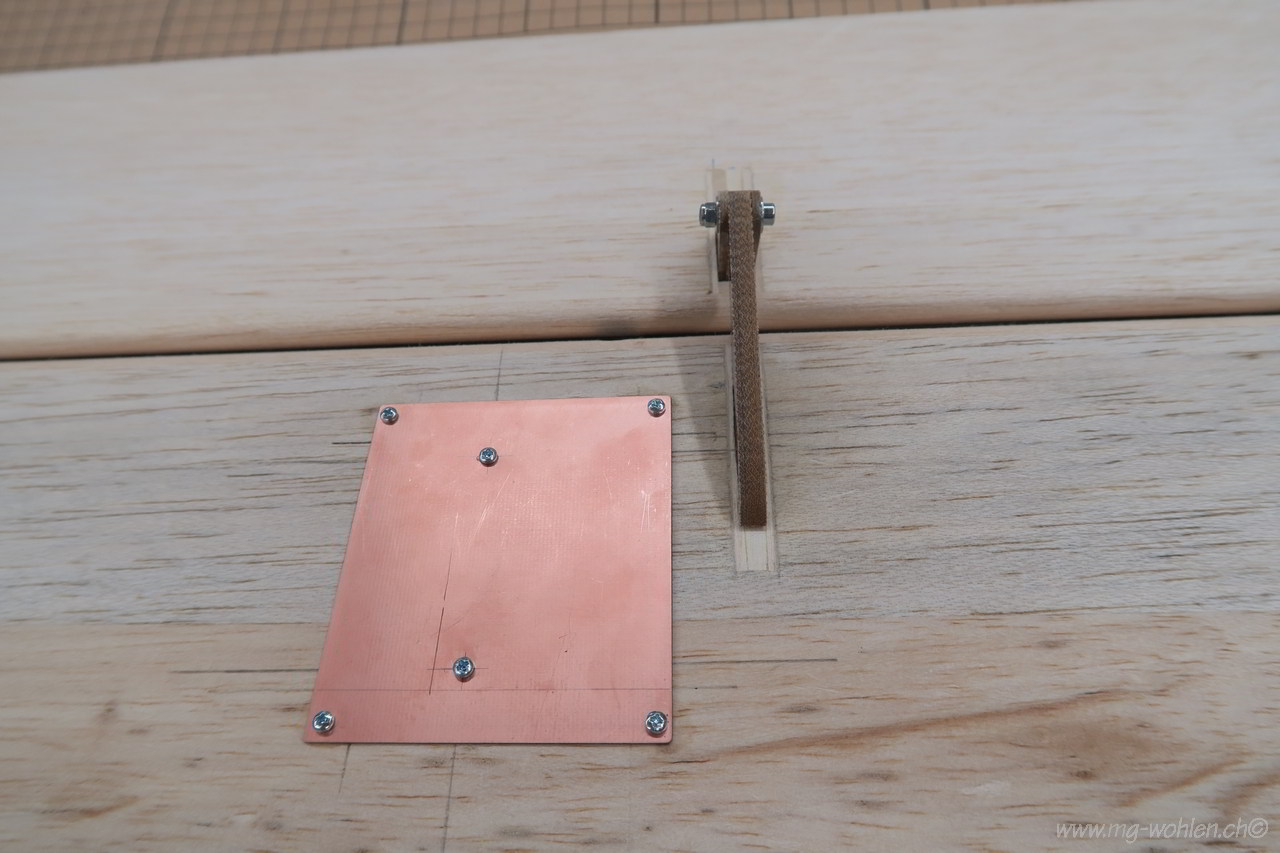

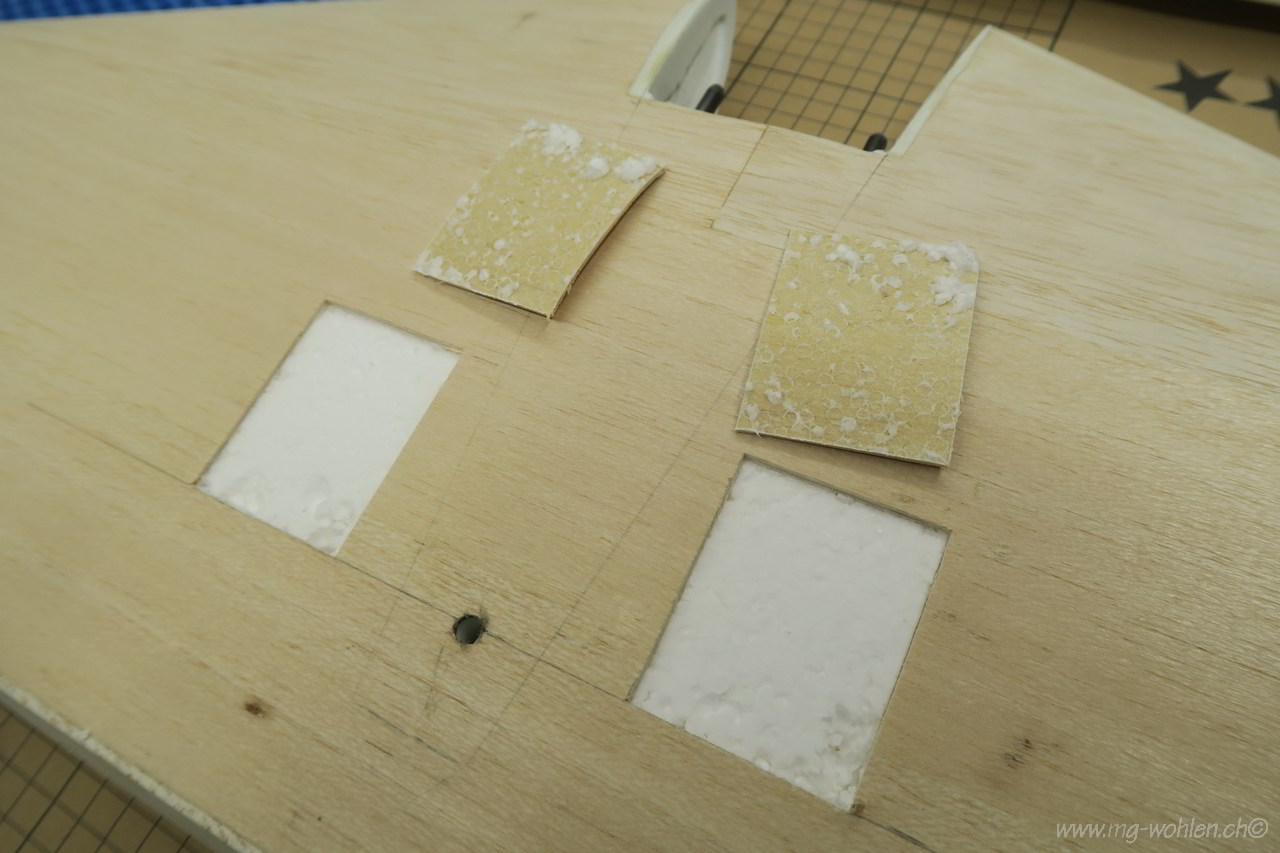

Servoausschnitte anzeichnen mittels Schablone
Servo Ausschnitte fertig

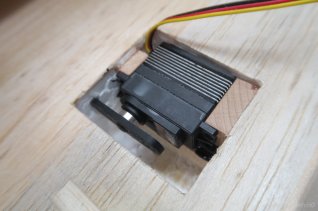

Servo passt

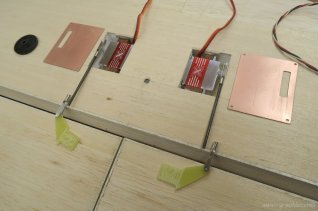

Die Servodeckel werden vorbereitet

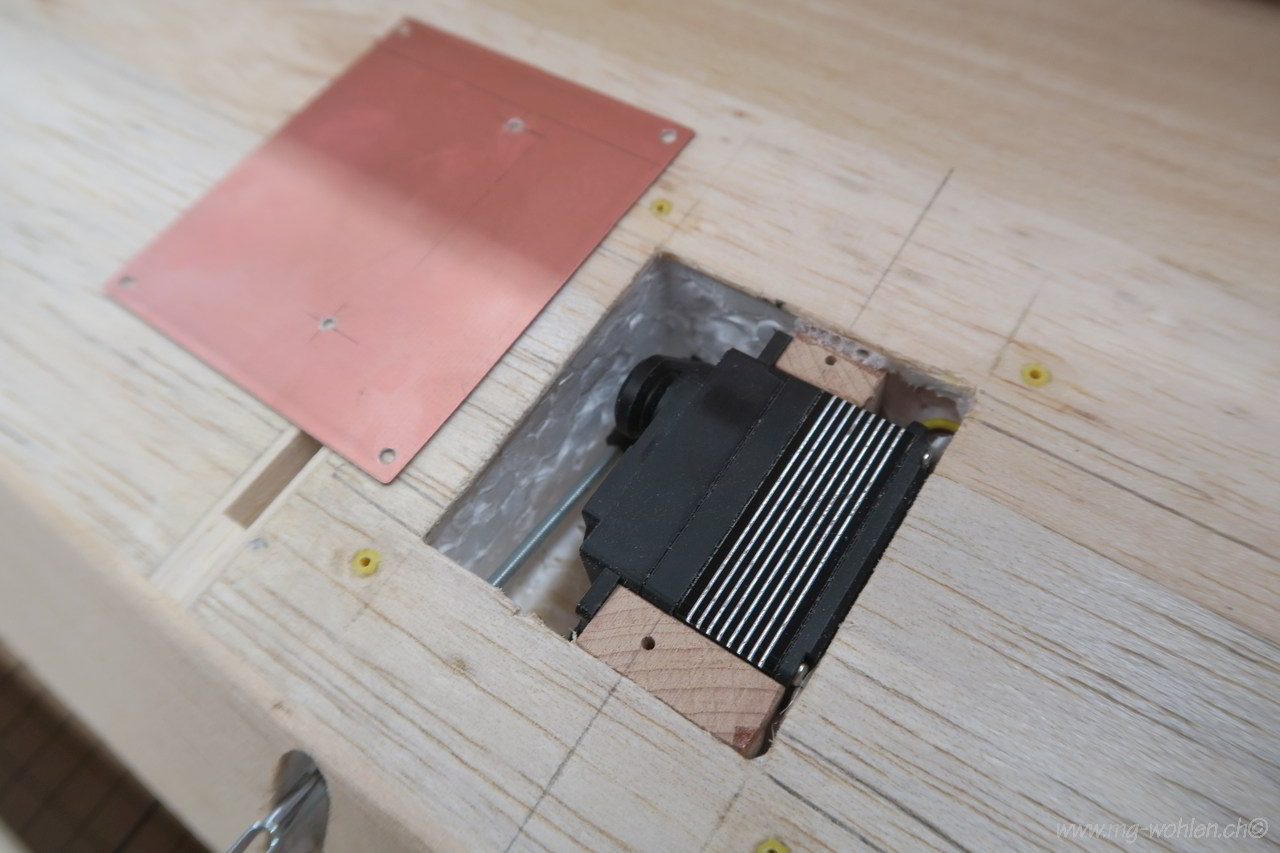

Die Landeklappenservos werden durch den Deckel gesichert
Verdeckte Anlenkung
Die Querruder werden standardmässig angelenkt
Scharnierkontrolle

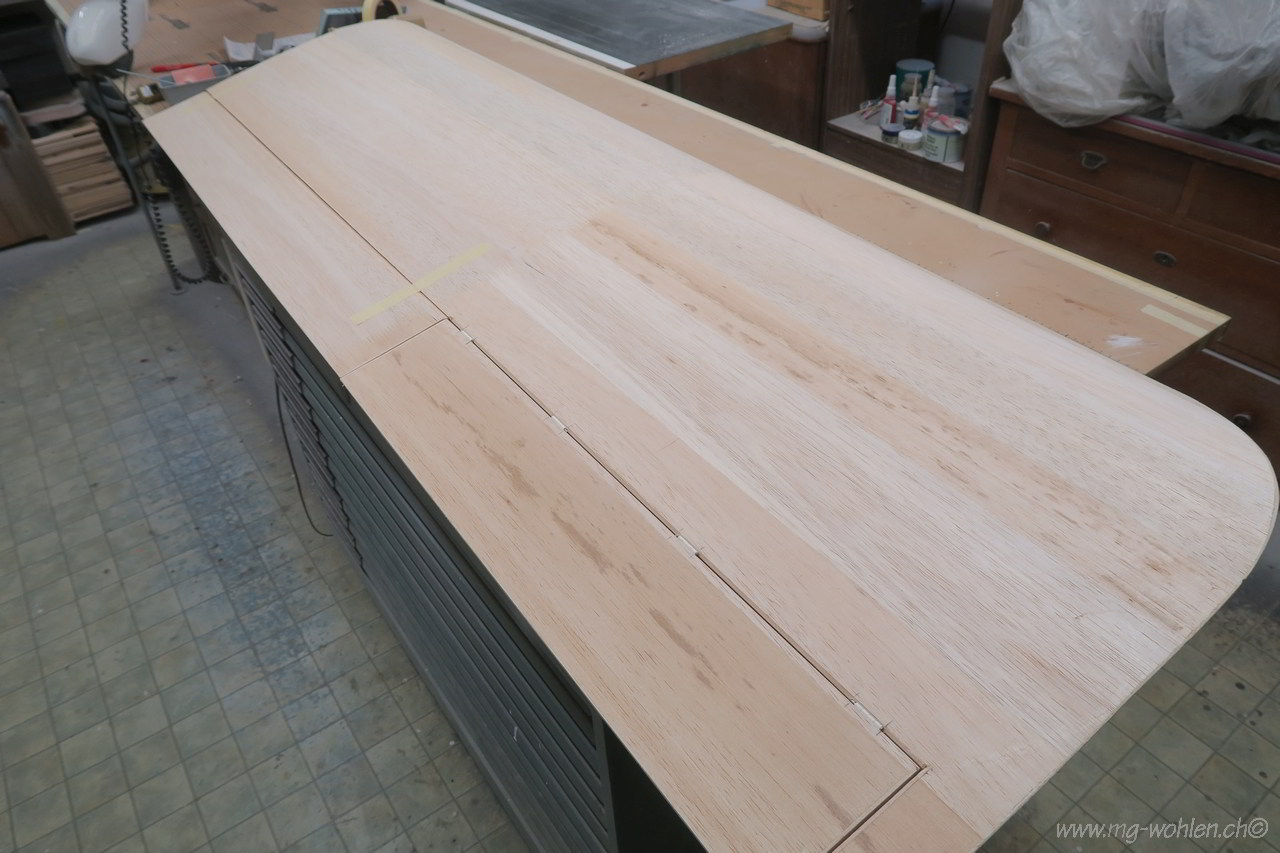

Alles vorbereitet aber noch nichts verklebt

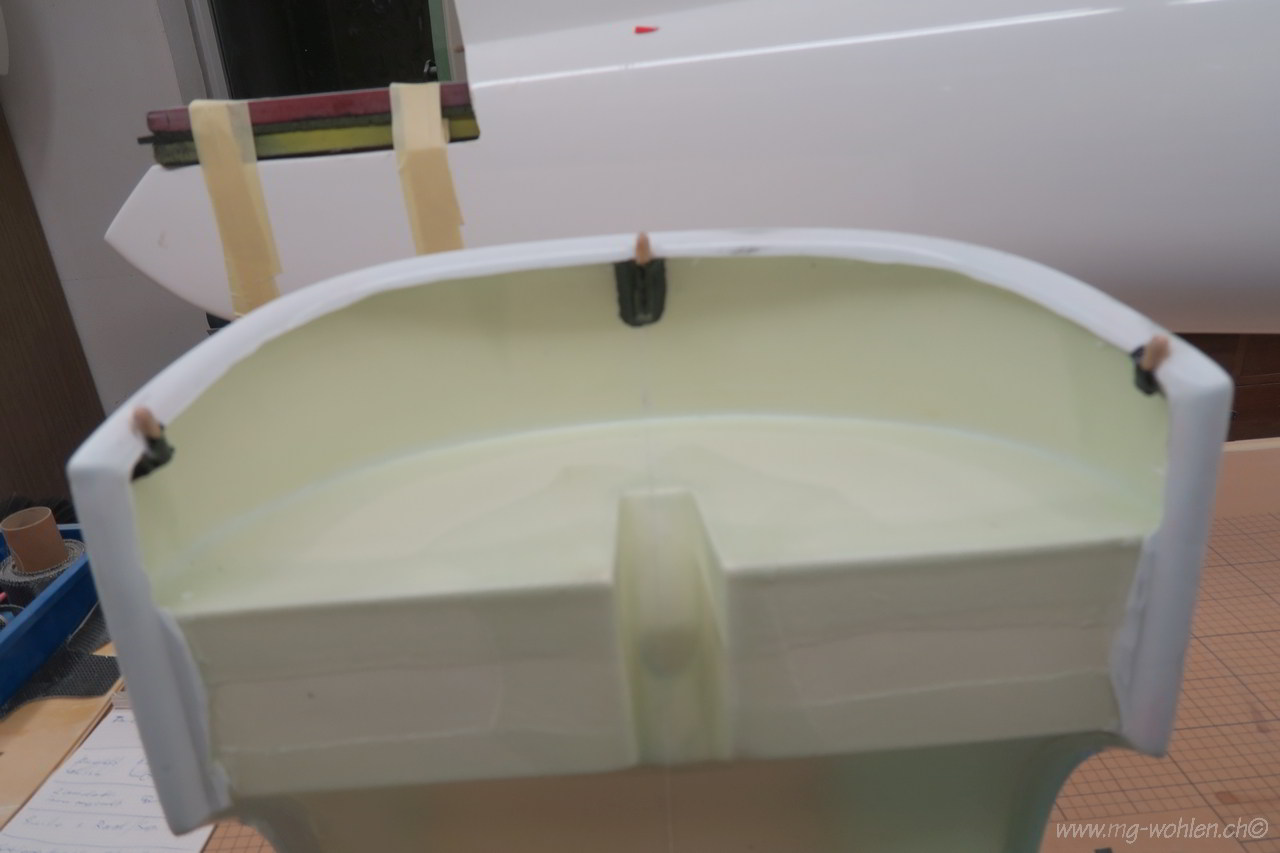

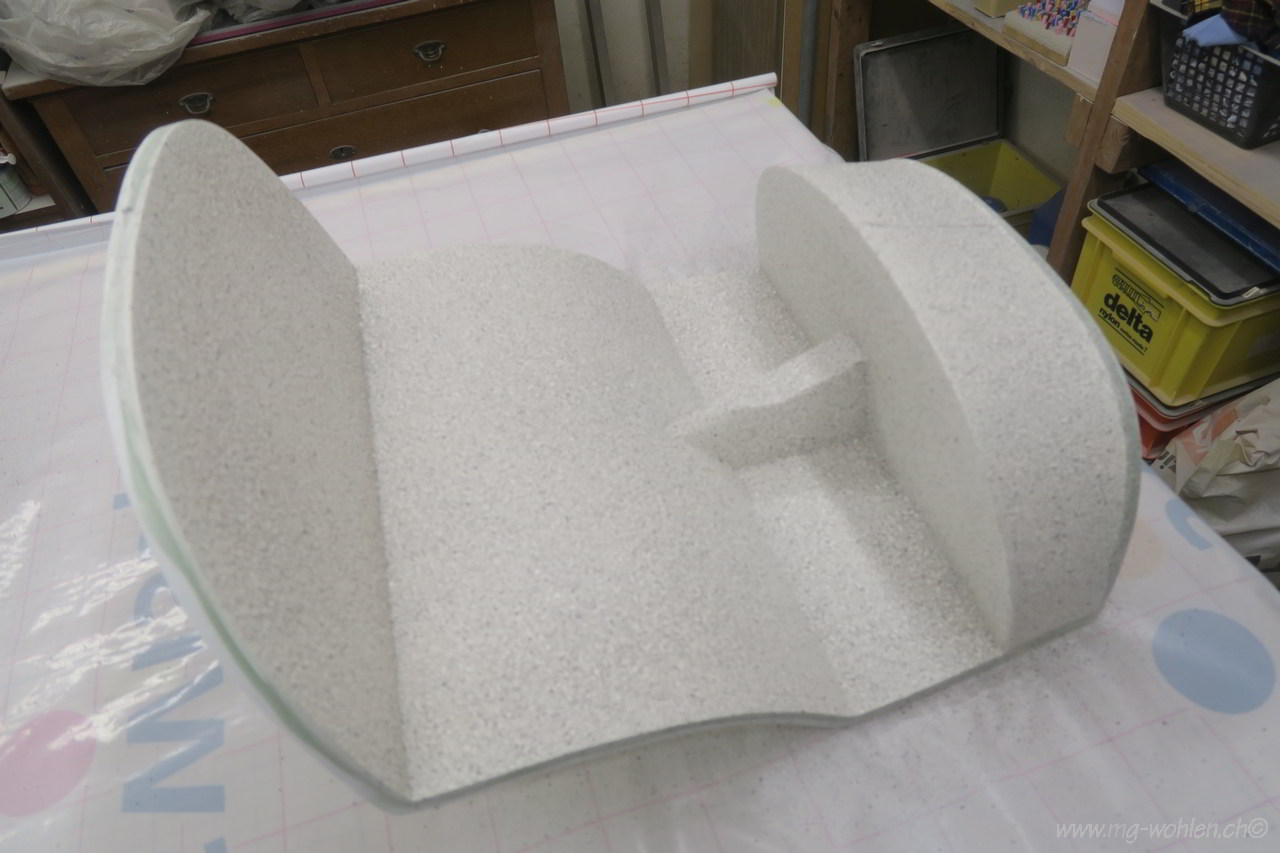

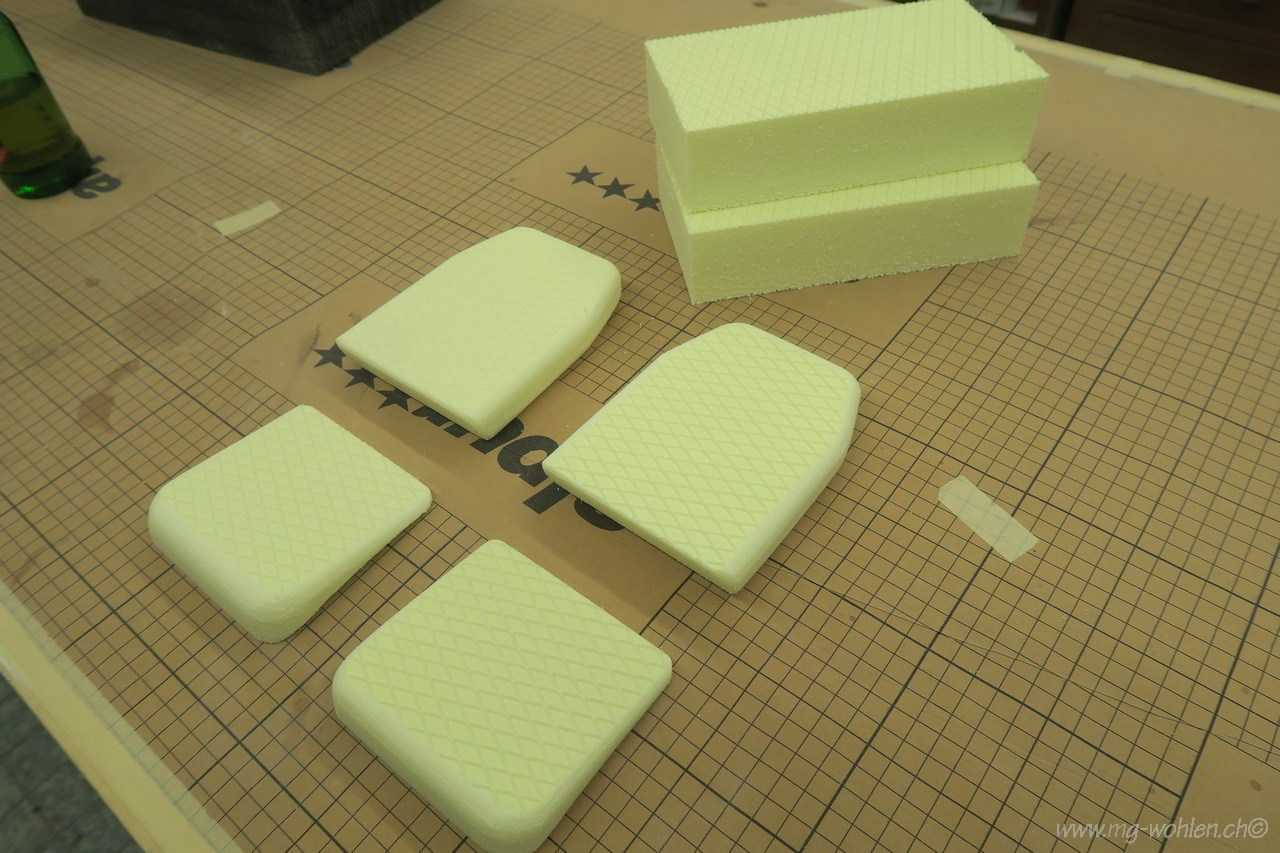

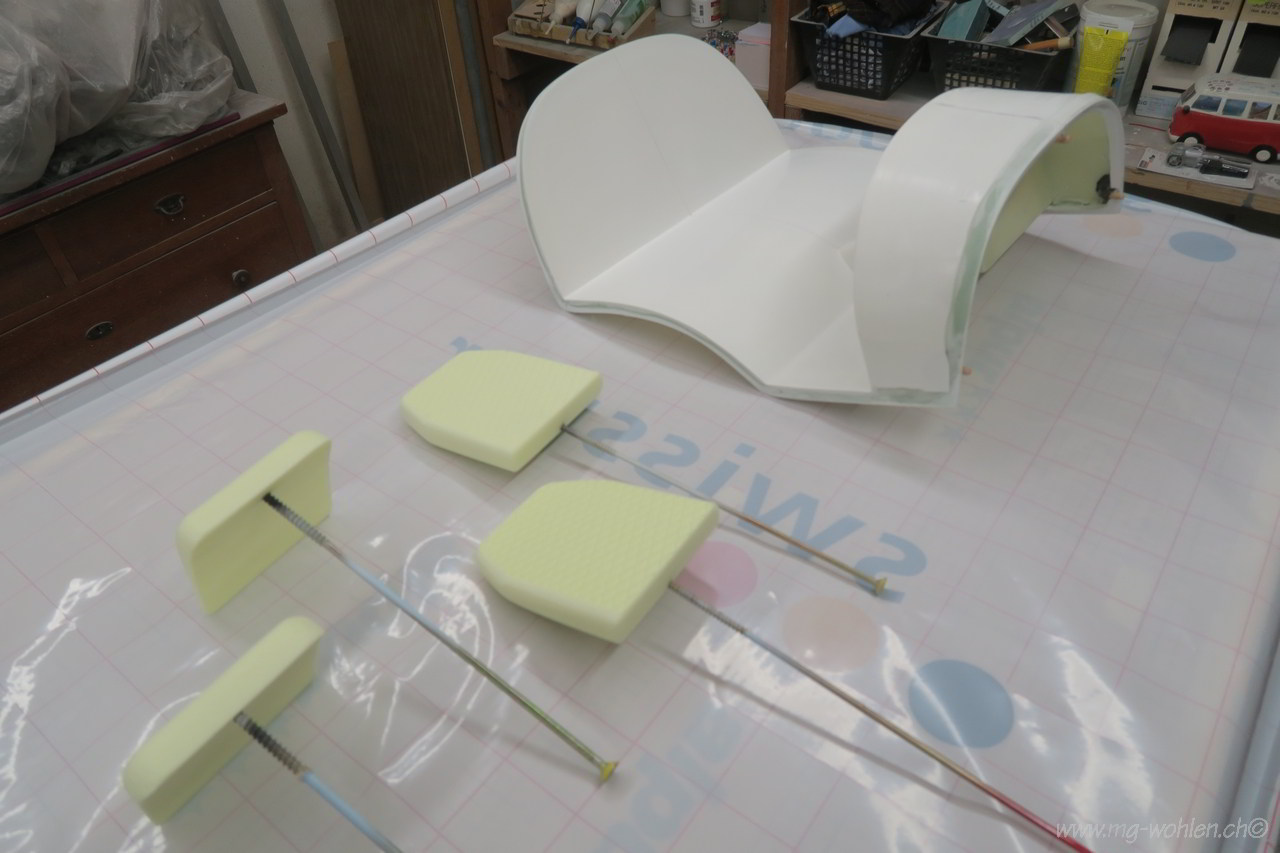

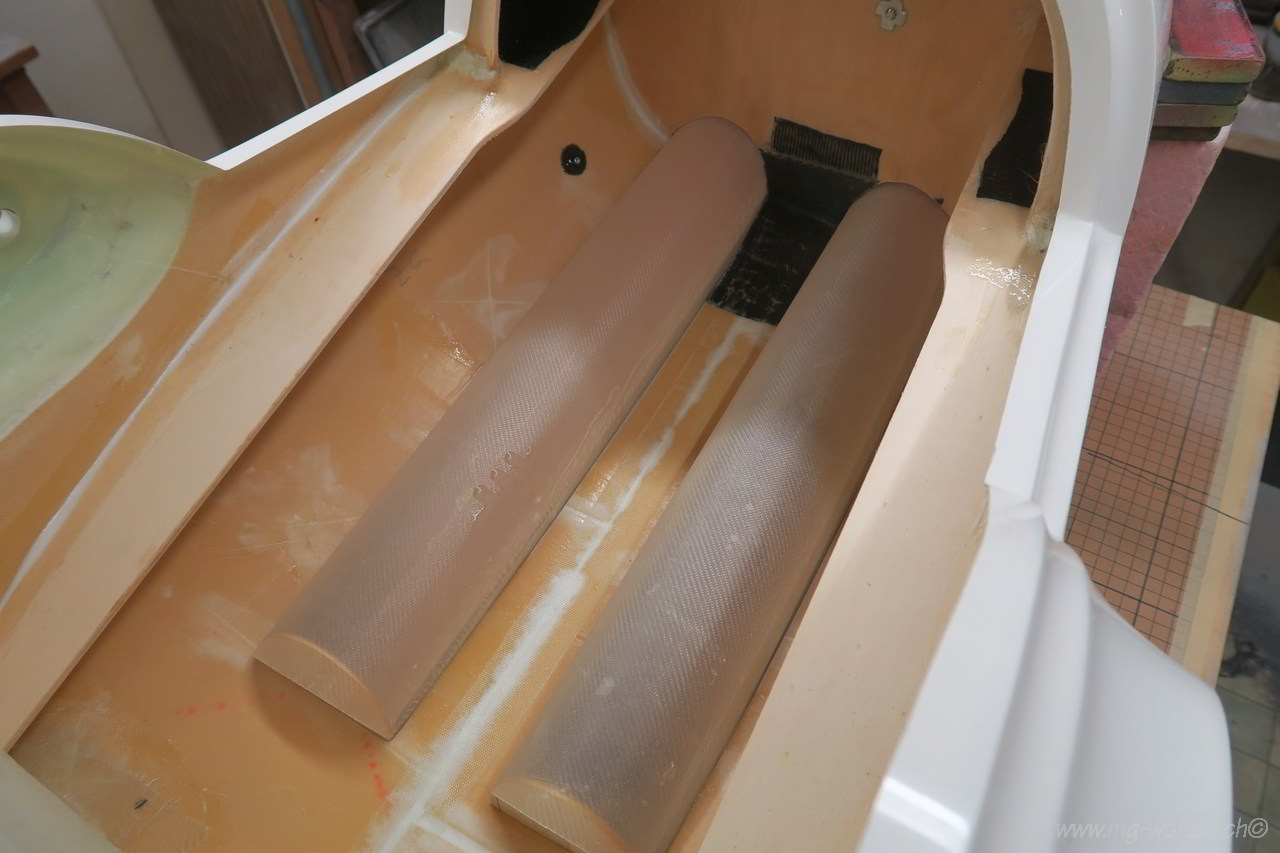

Sitz Herstellung
Grösse passt
Vorbereitung für das Spritzen
Innenraum mit Granitspay gespritzt

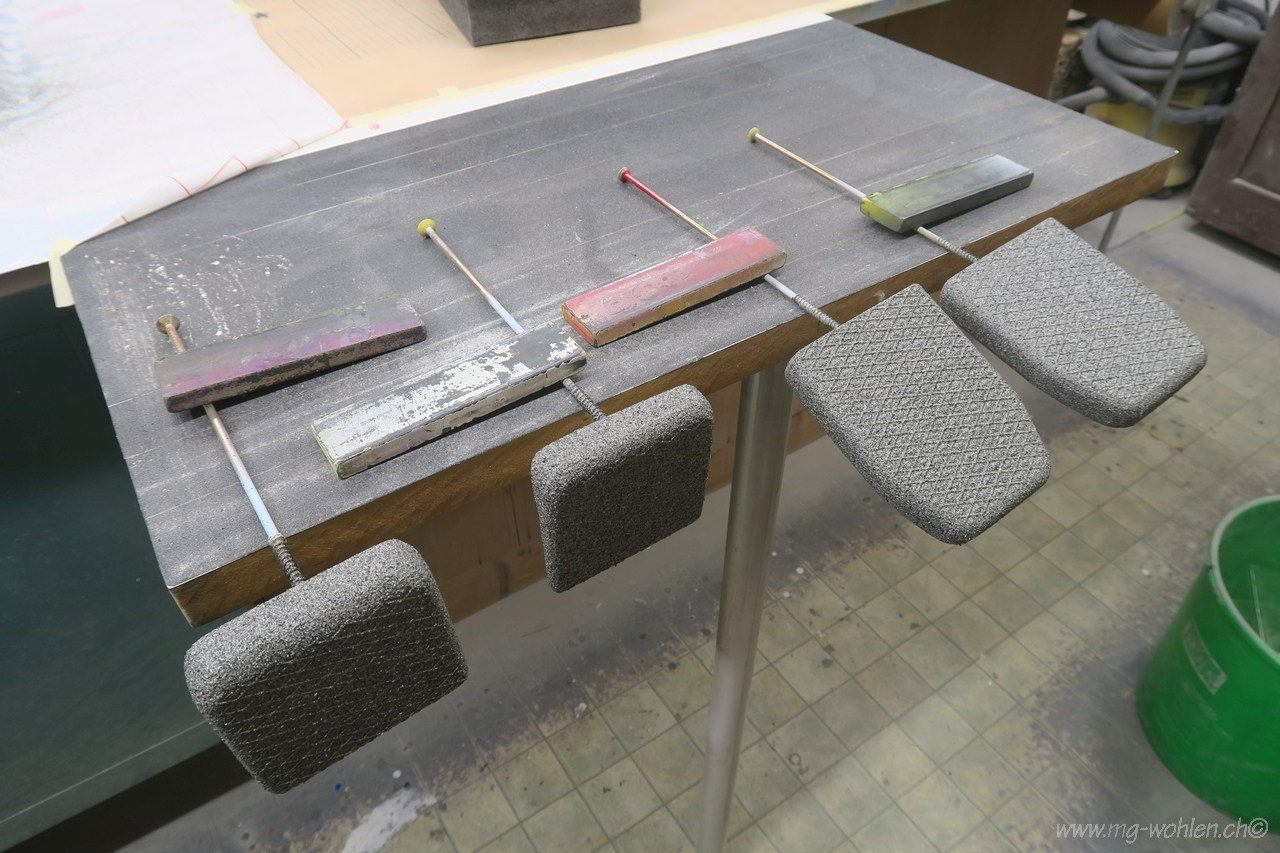

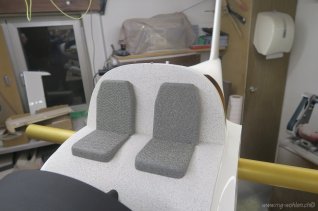

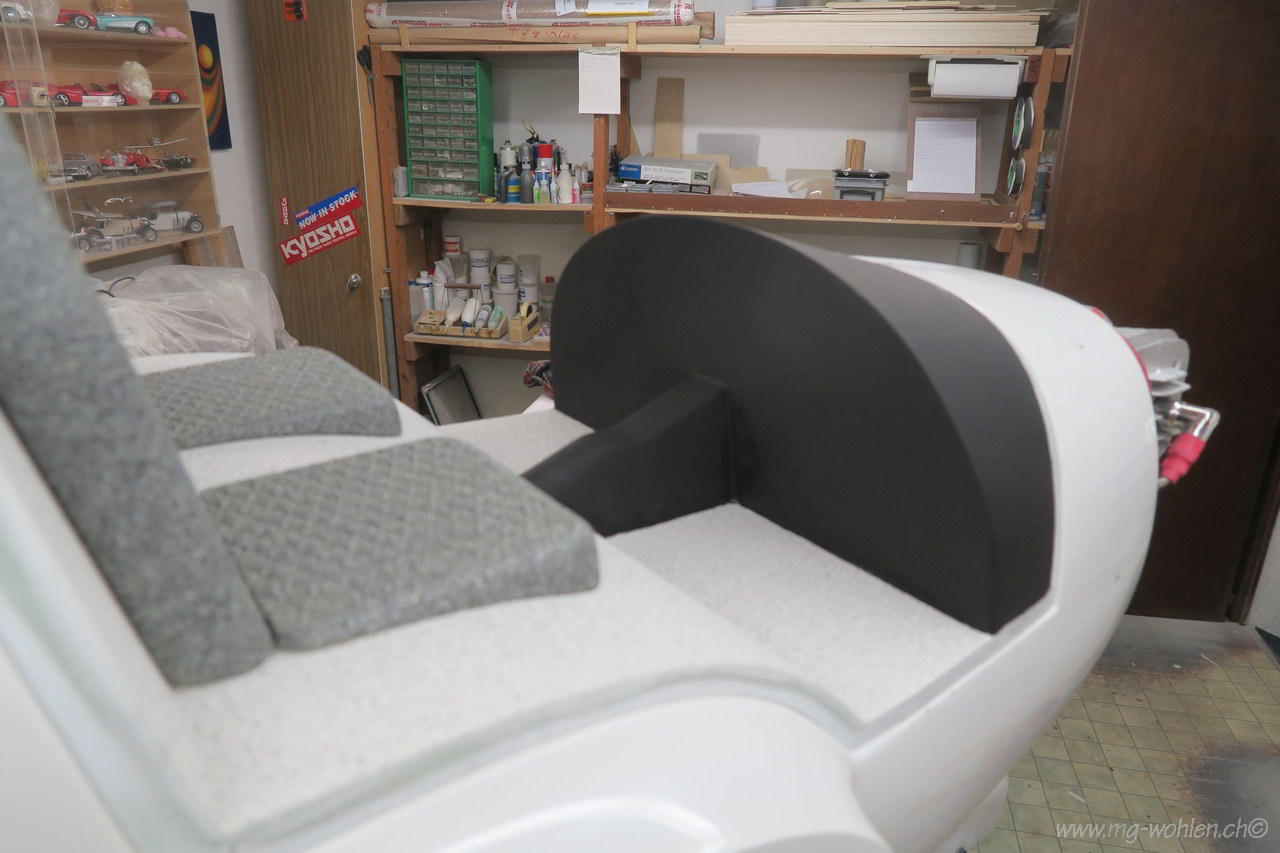

Auch die Sitze sind mit Granitspray gespritzt

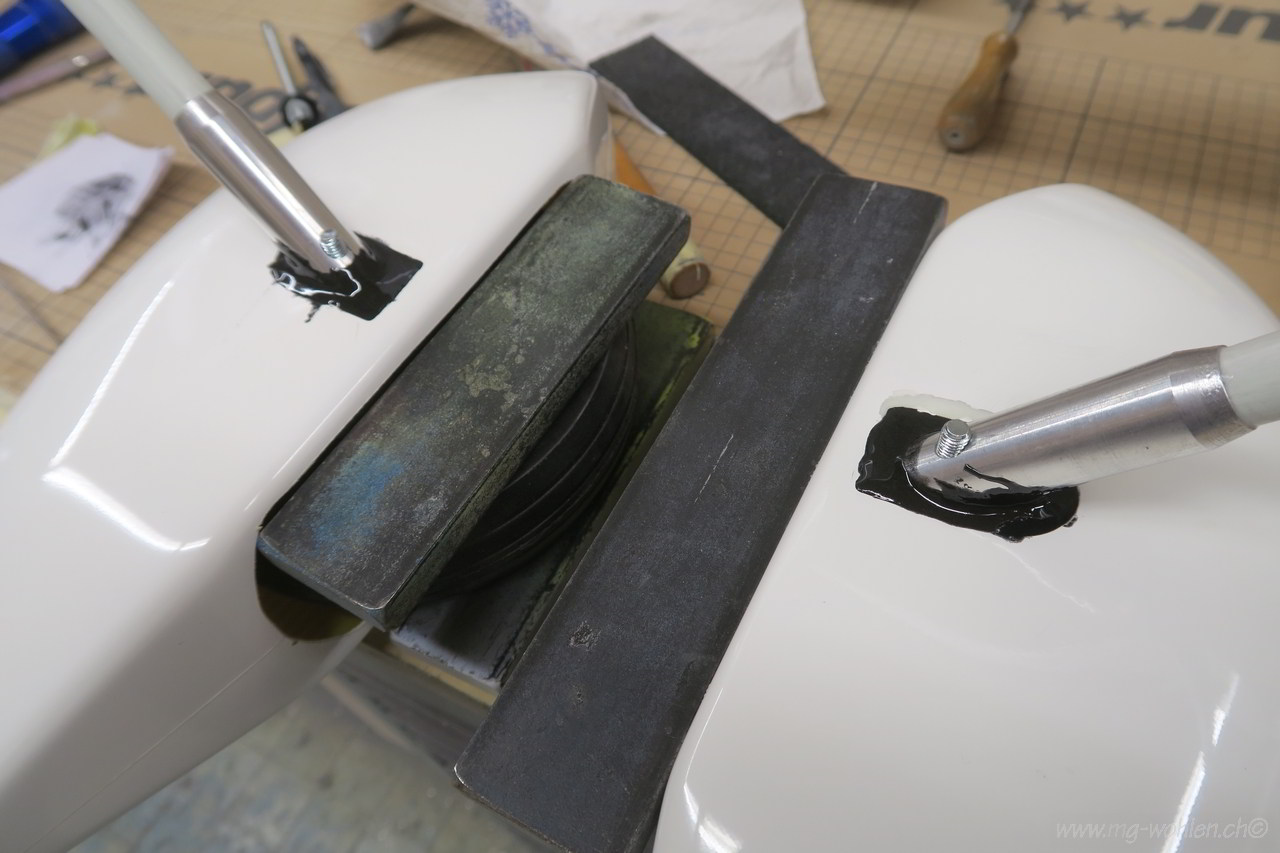

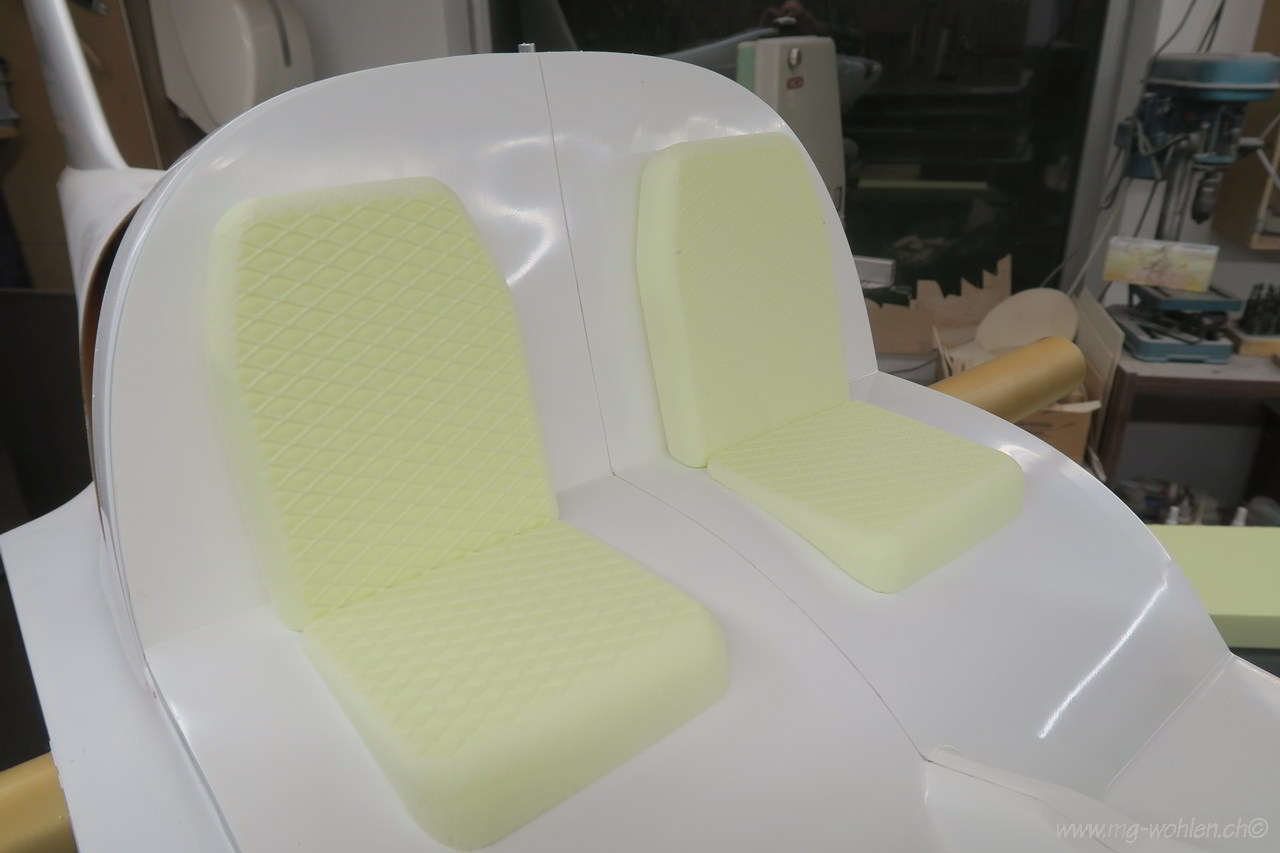

so werden die Sitze verklebt
Hier müssen noch ein paar Armaturen drauf

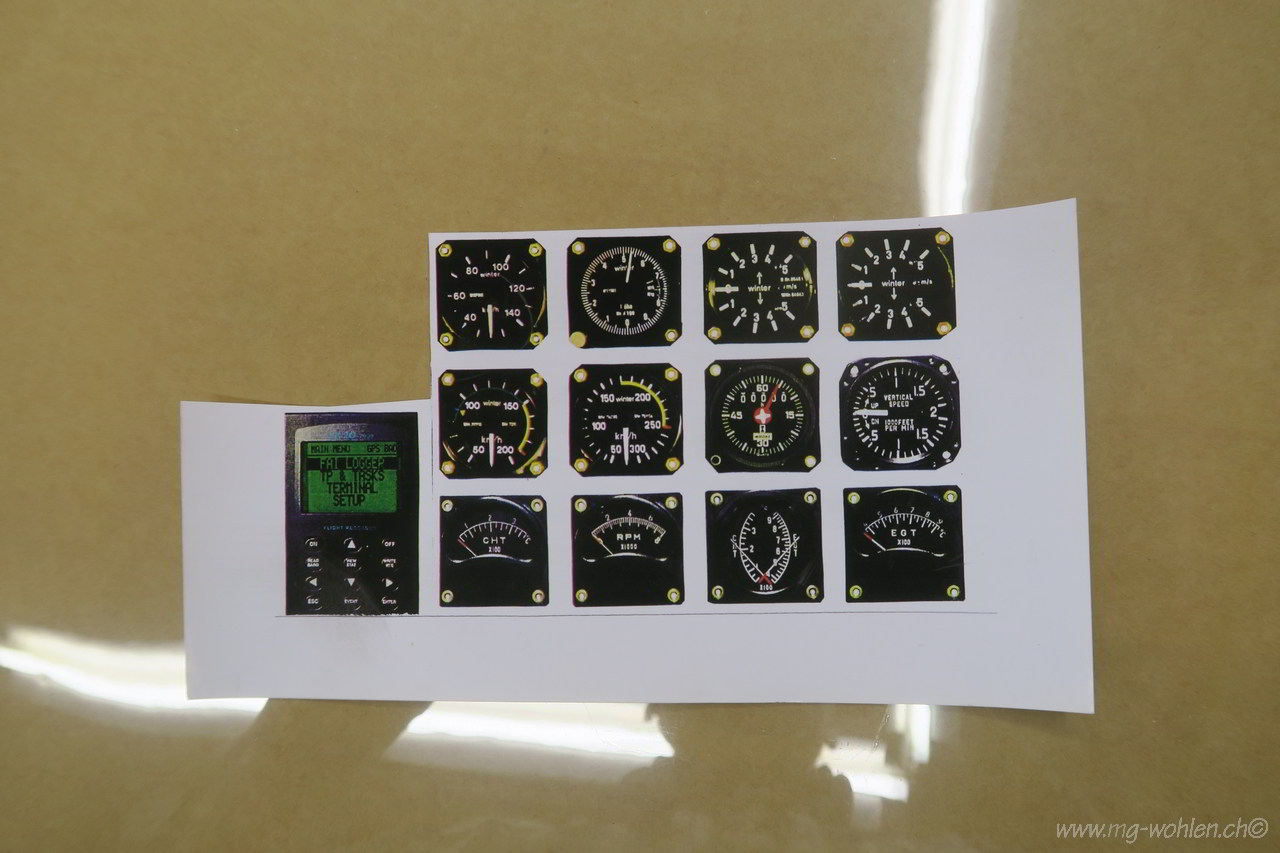

Armaturen auf Fotopapier ausgedruckt

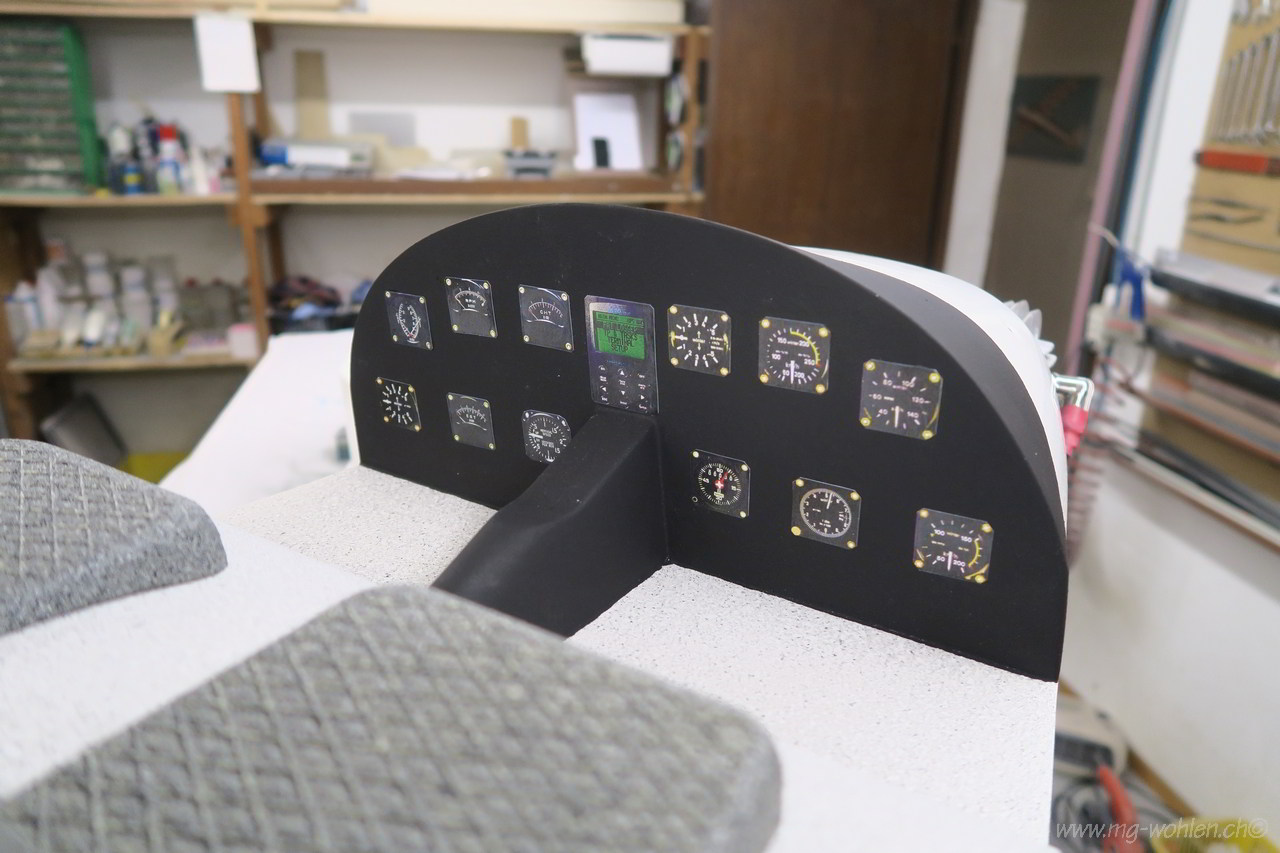

Die Armaturen aus Fotopapier sind aufgeklebt

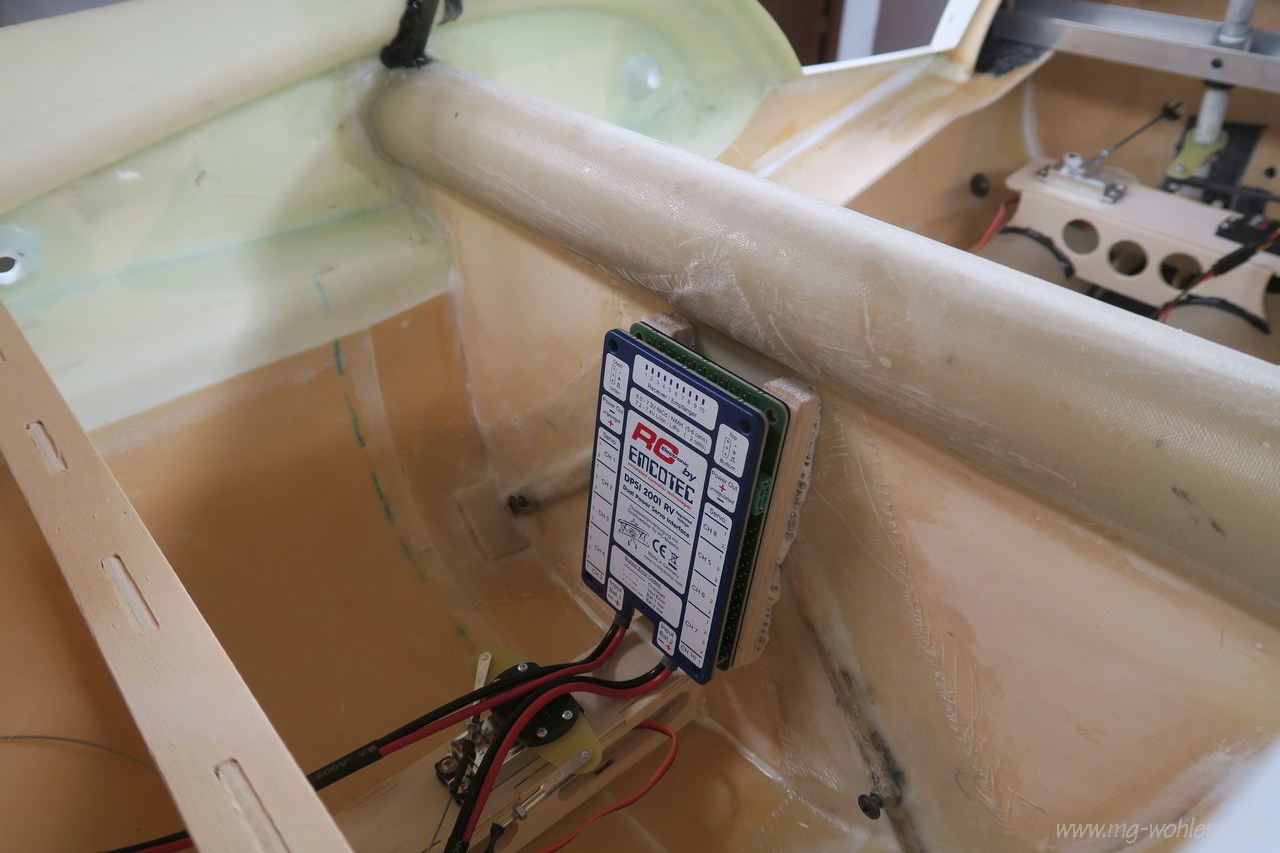

Akkuweiche montiert mit Klettband

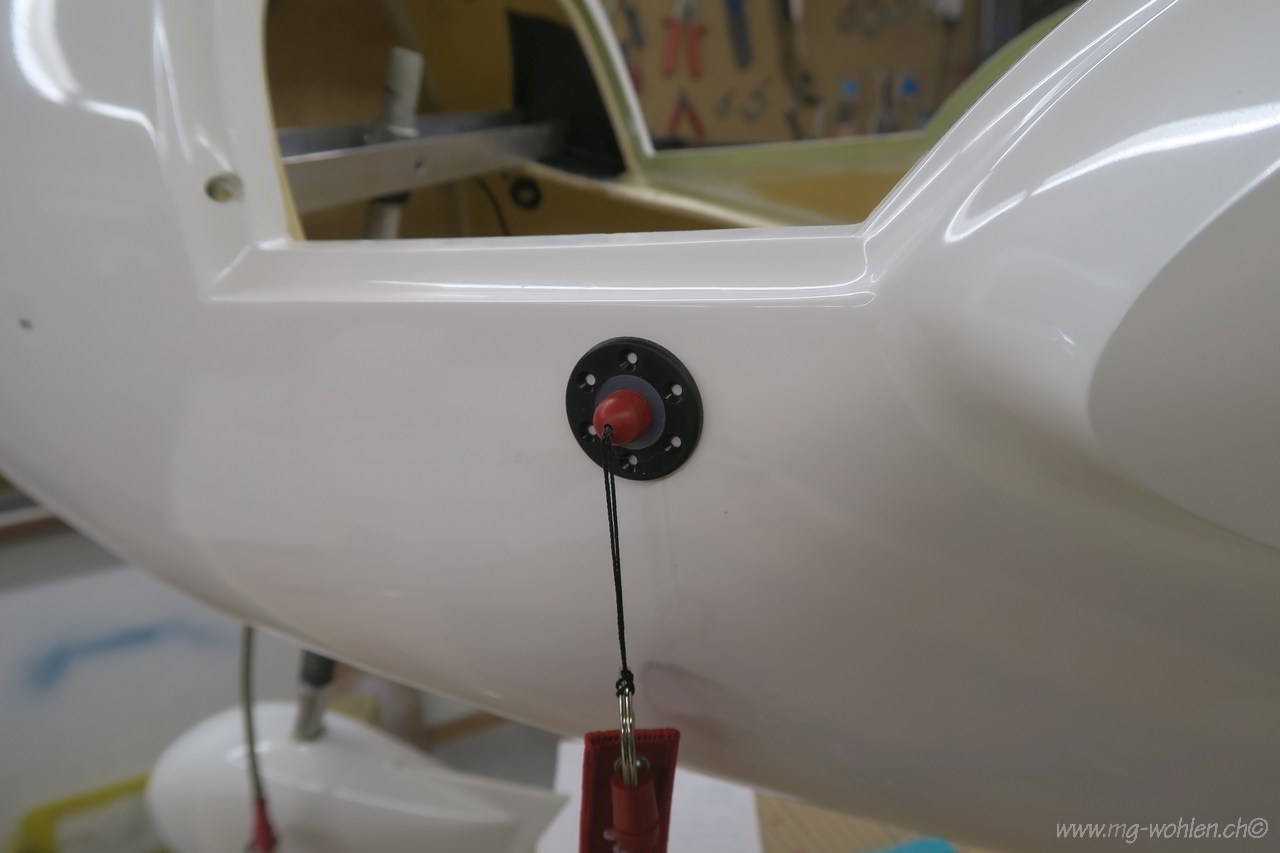

Ein Aus Schalter als Tankstutzen Imitation

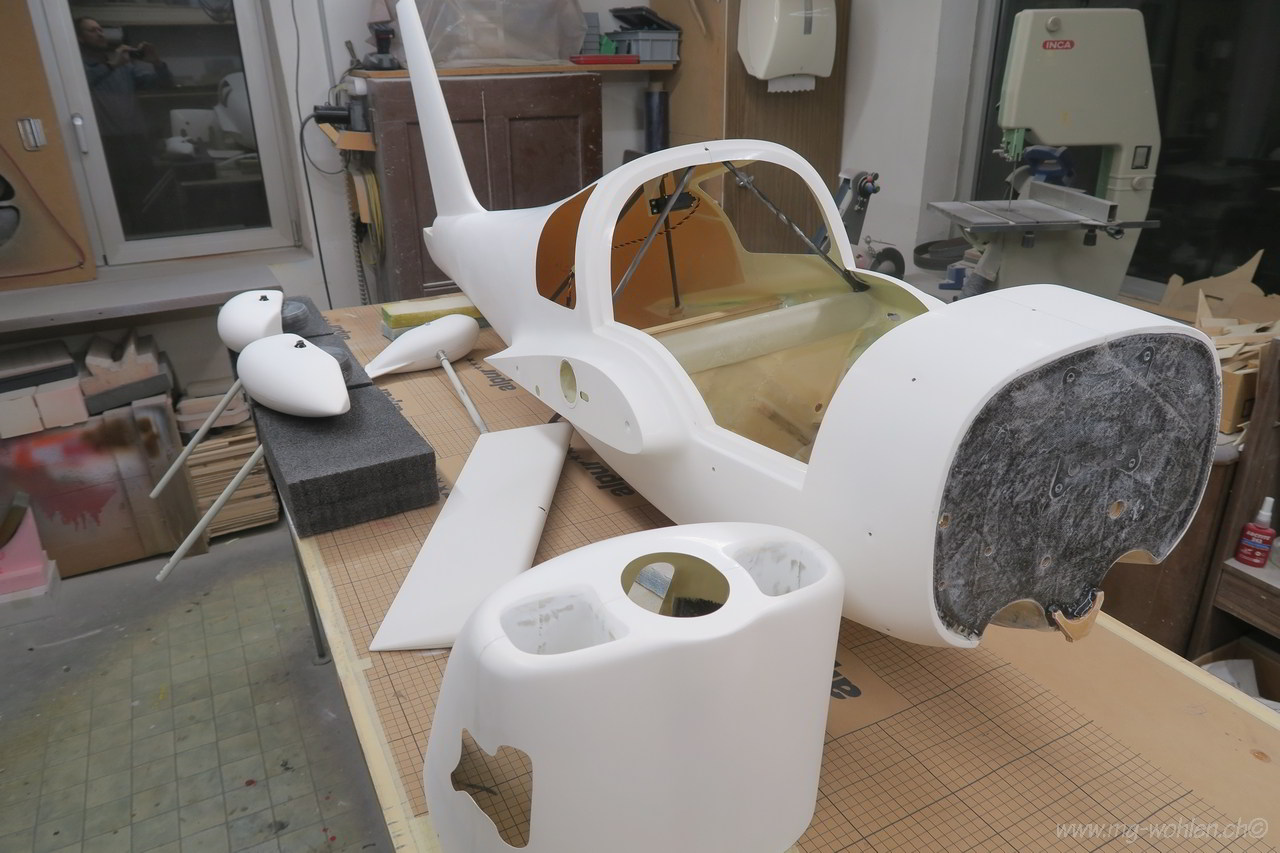

Der Swissi ist bereit für den Farbanstrich

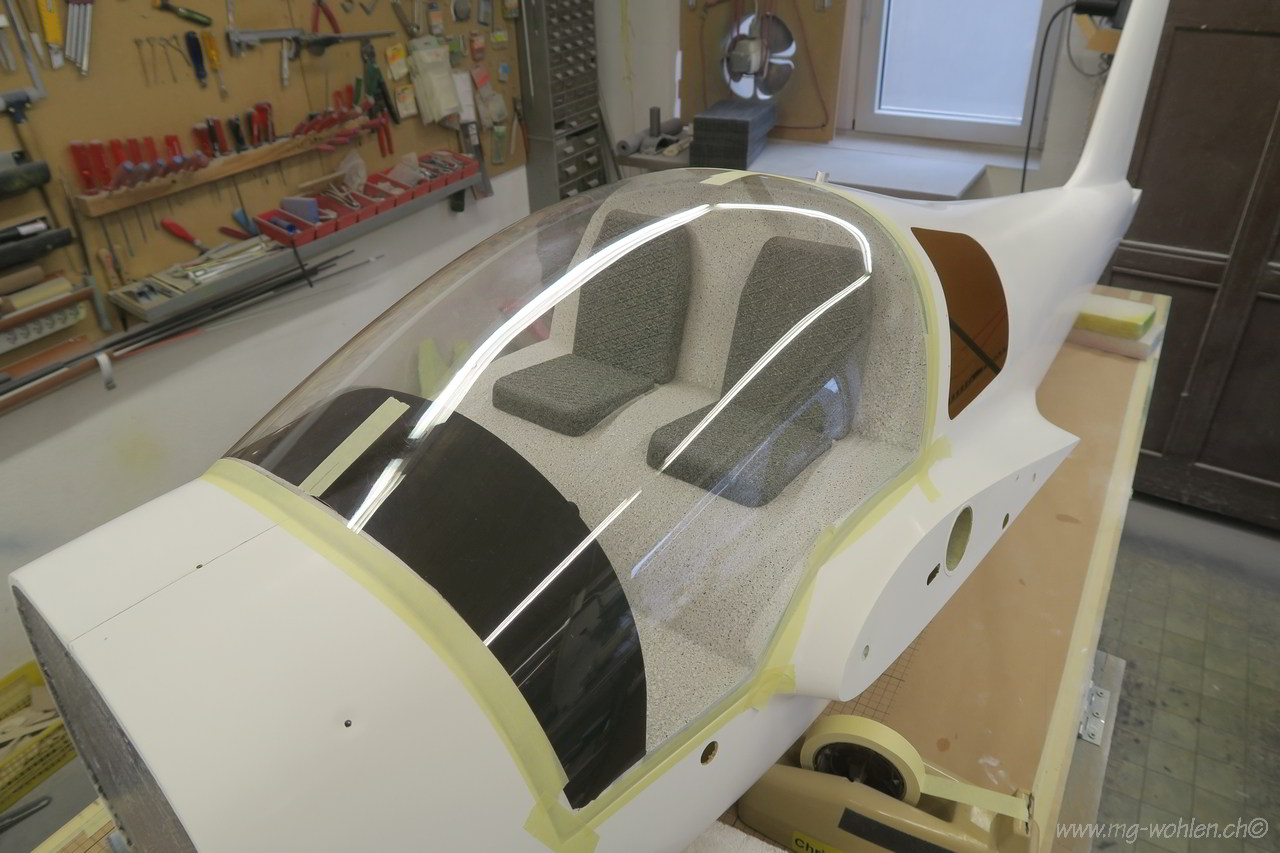

Vor dem Spritzen wird noch die Haube aufgeklebt

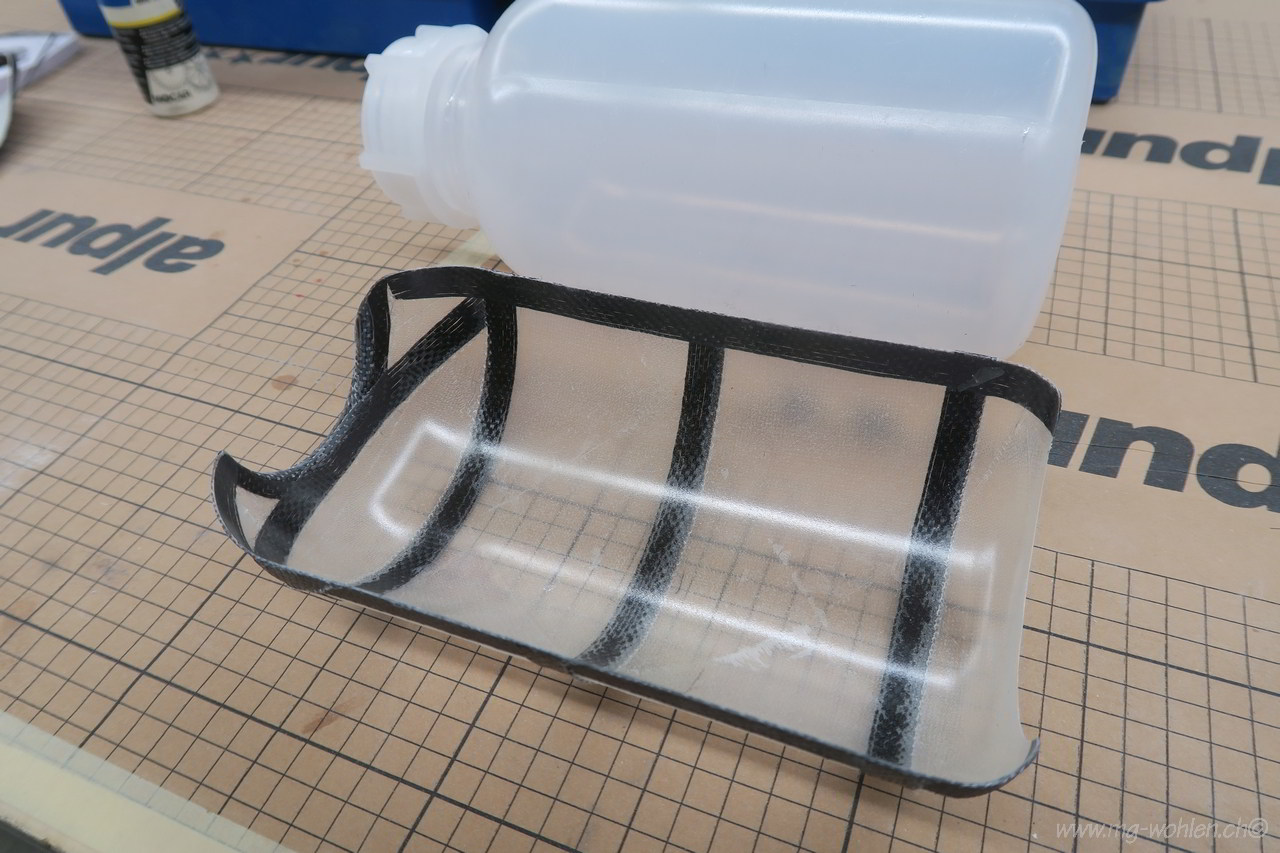

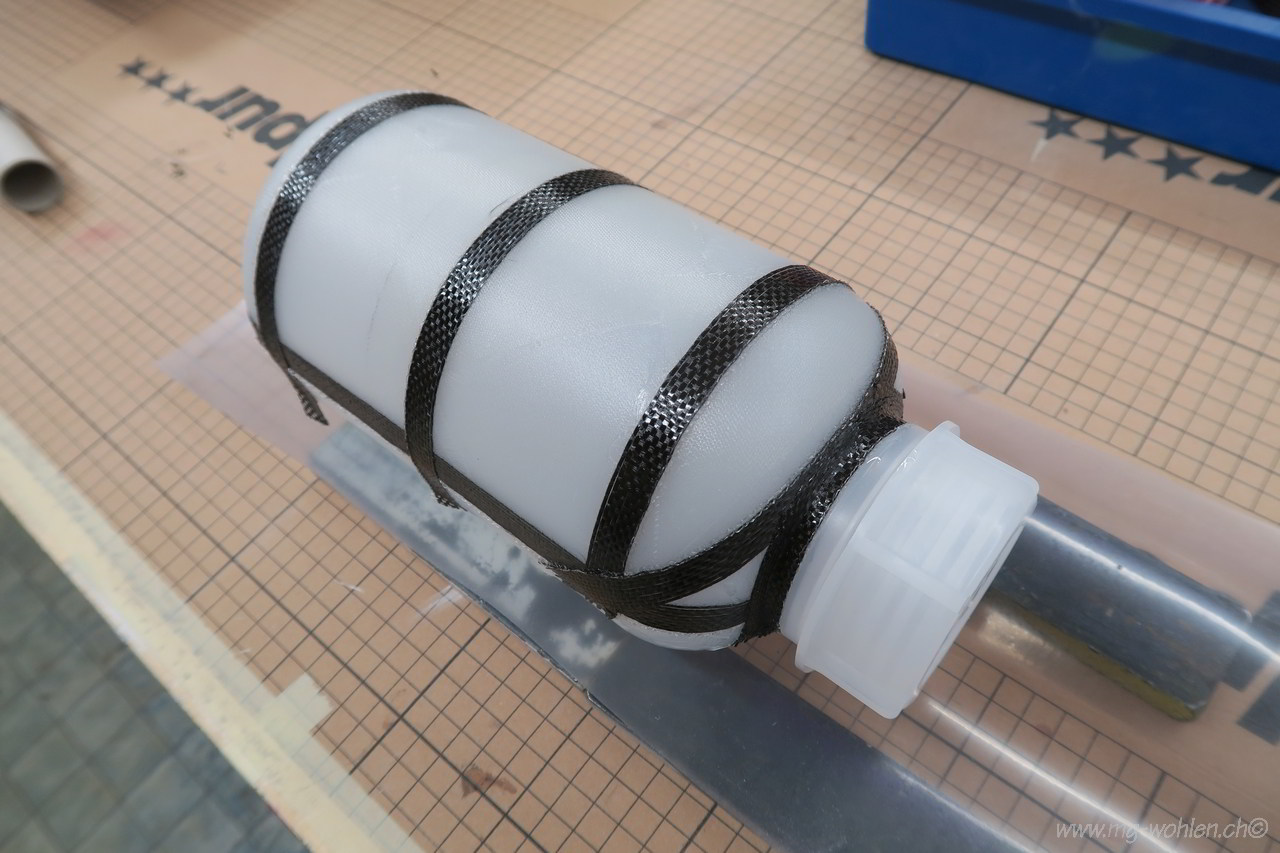

Das FFK und CFK wird direkt auf dem Tank Laminiert
Nach dem Entformen
Der Tank ist vorbereitet

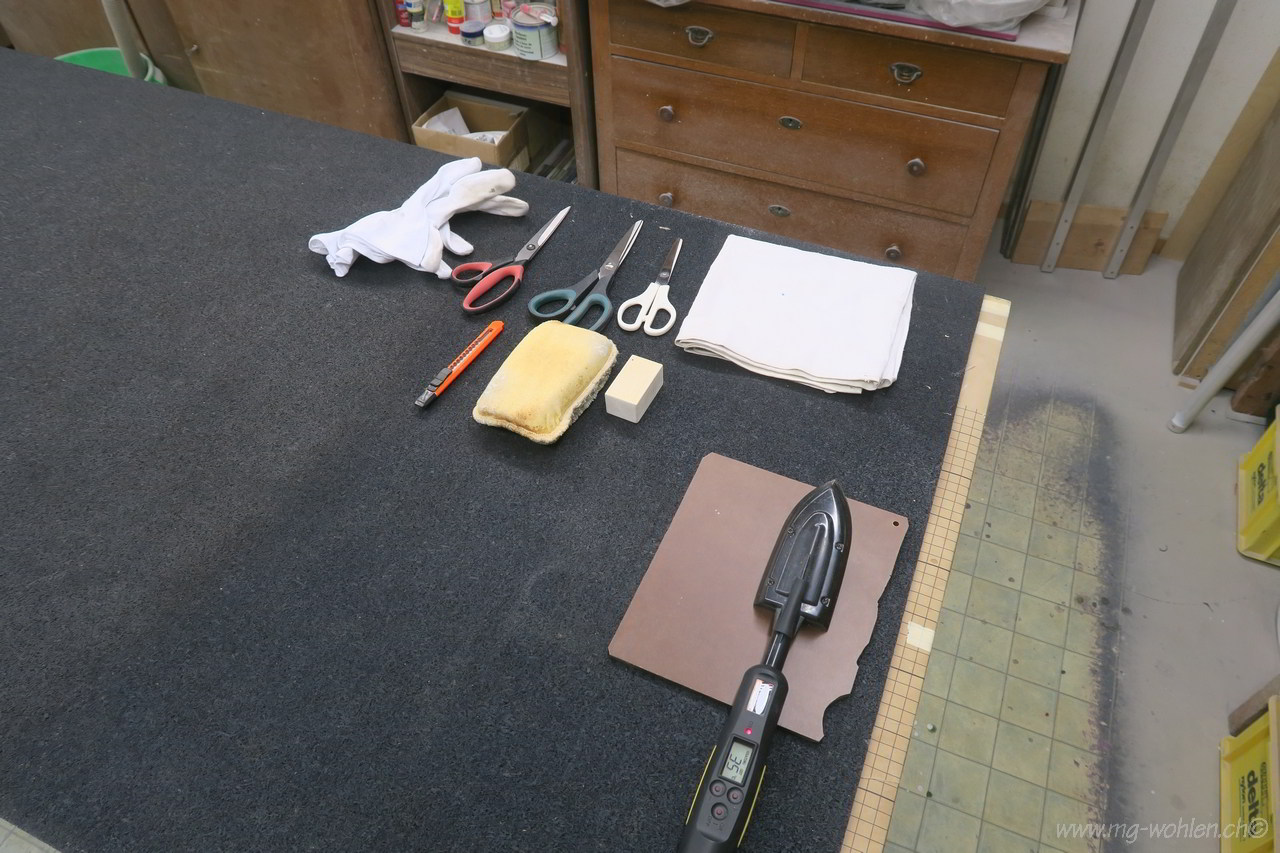

Bespann Werkzeug

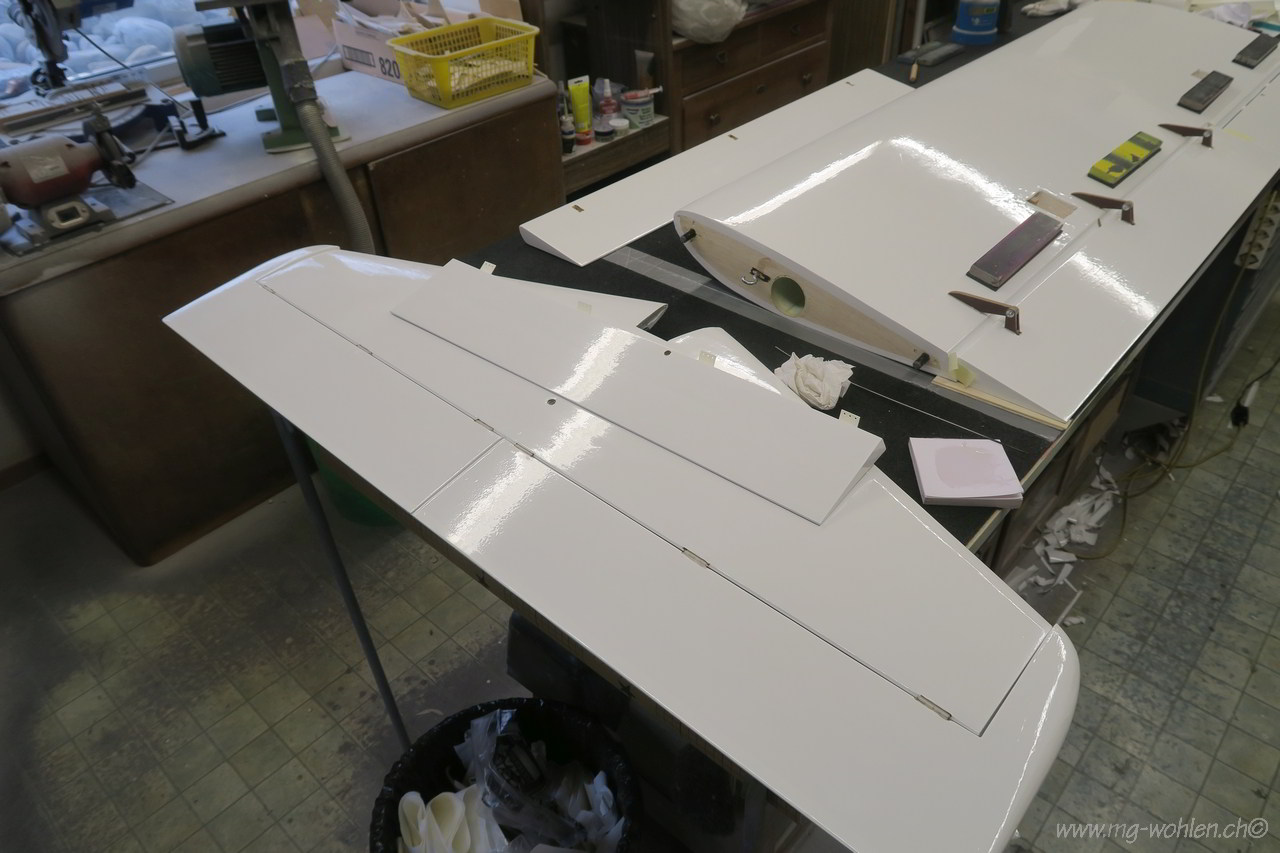

Die Flächen sind bespannt mit Oravover

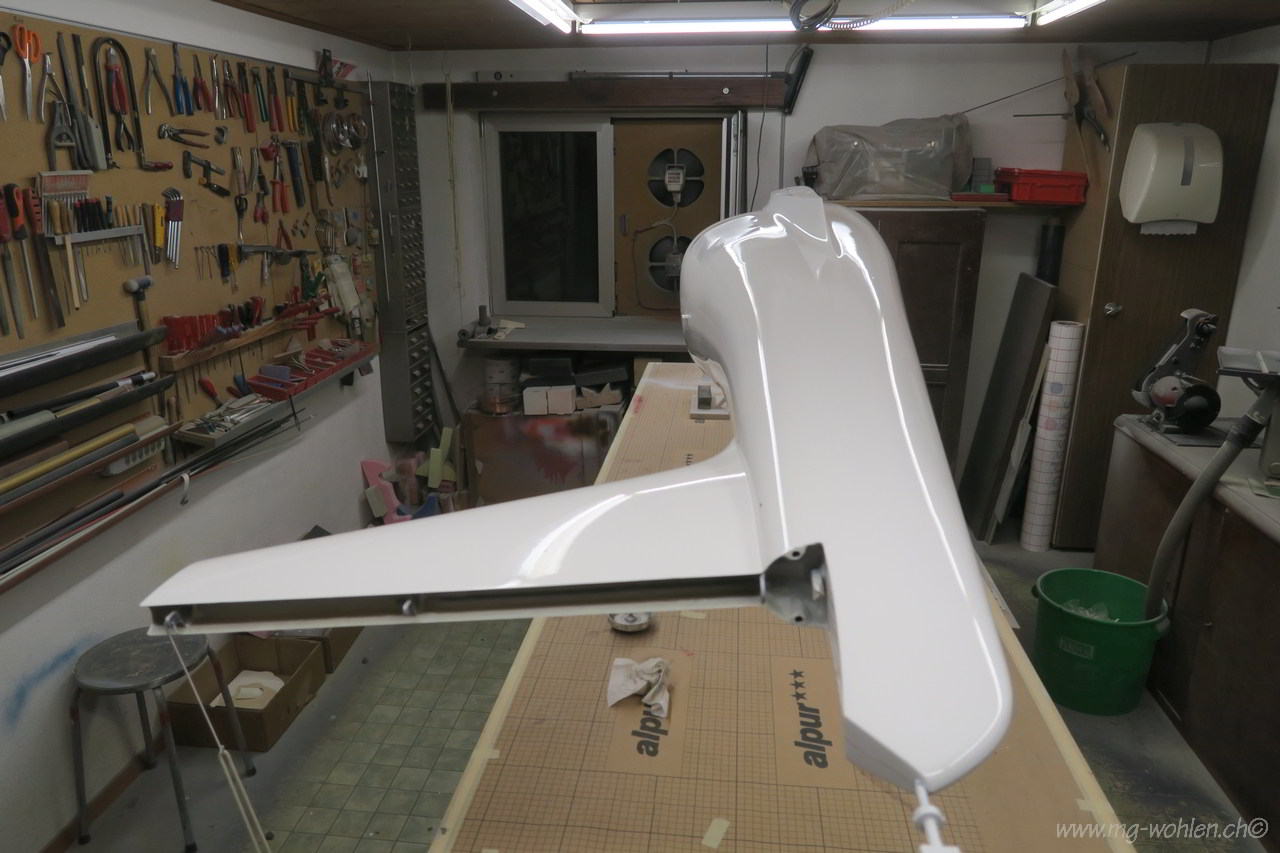

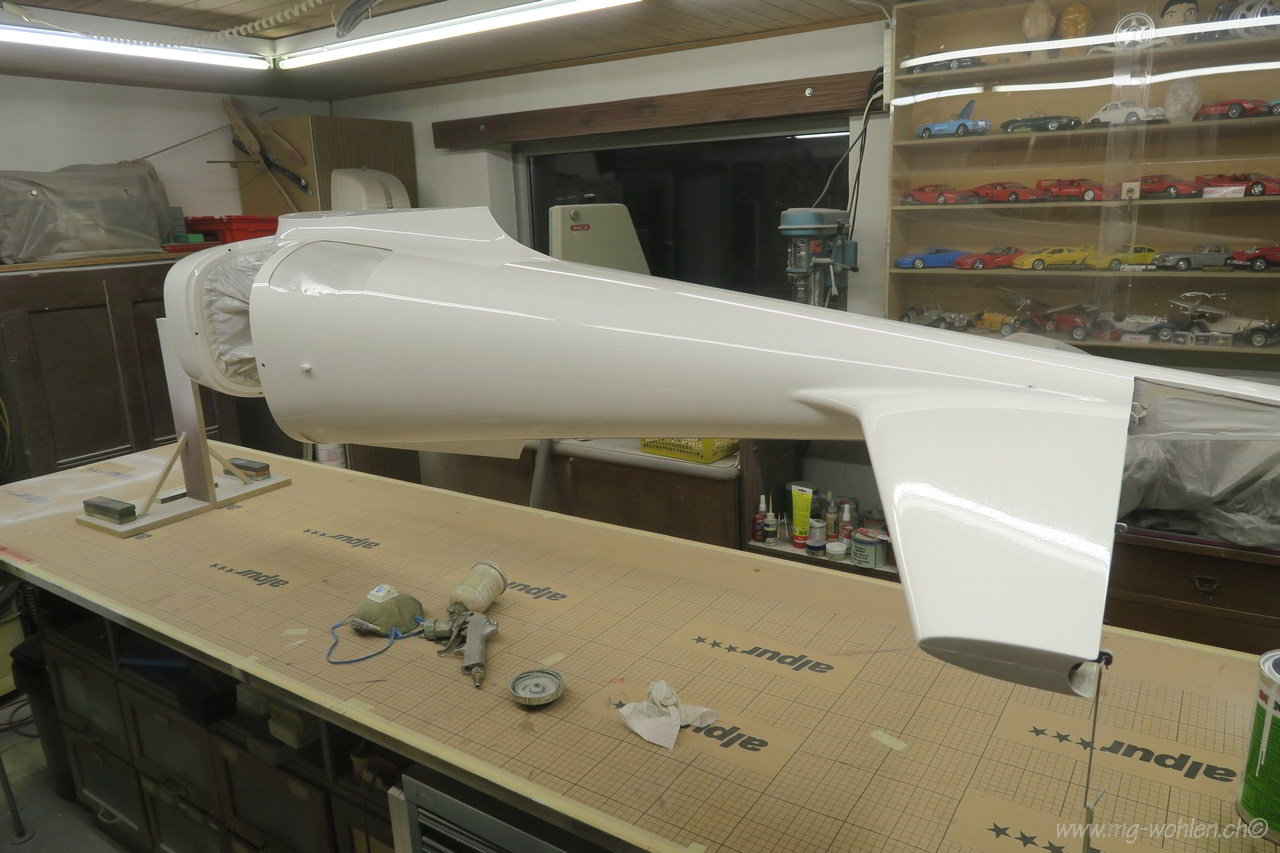

Der Rumpf wird weiss 2K gespritzt
Am trocknen

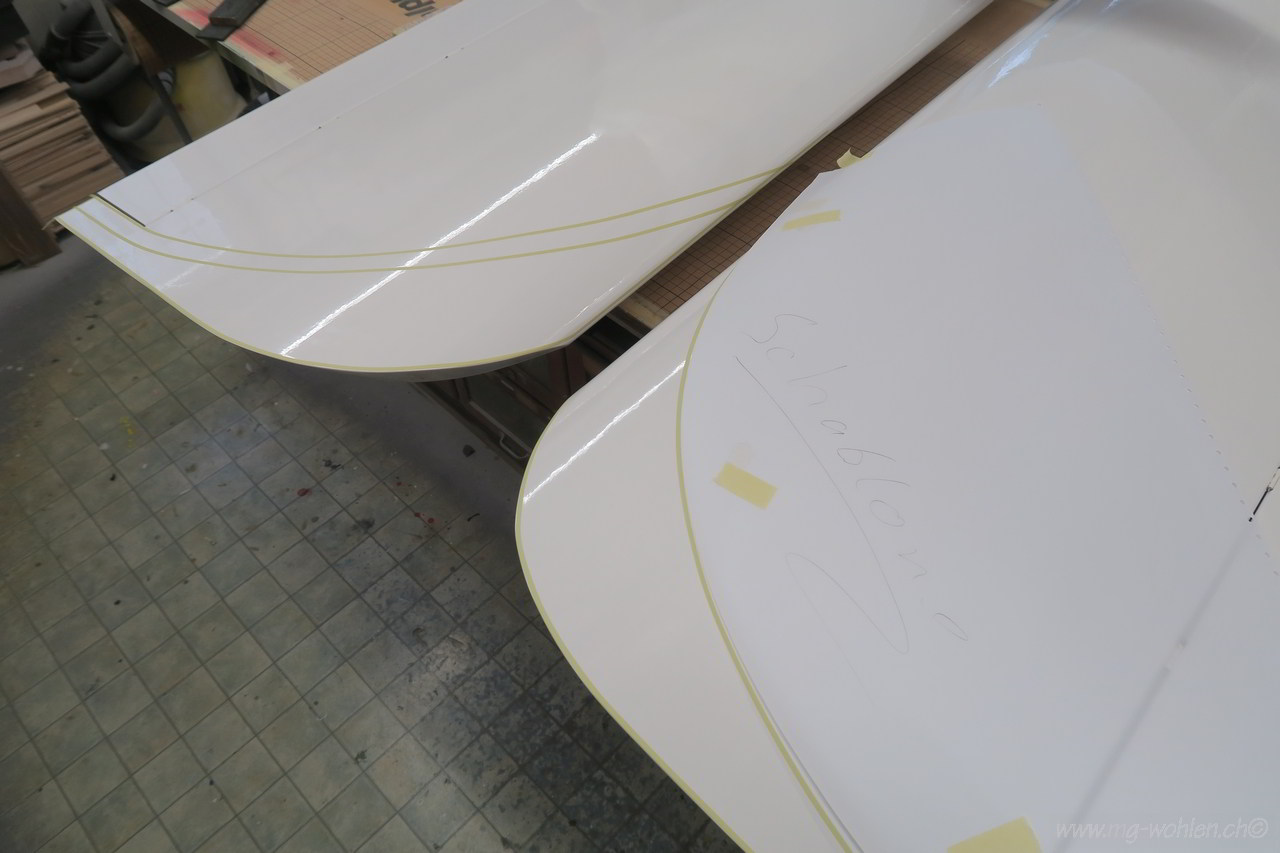

Vorbereitung für die zweite Farbe

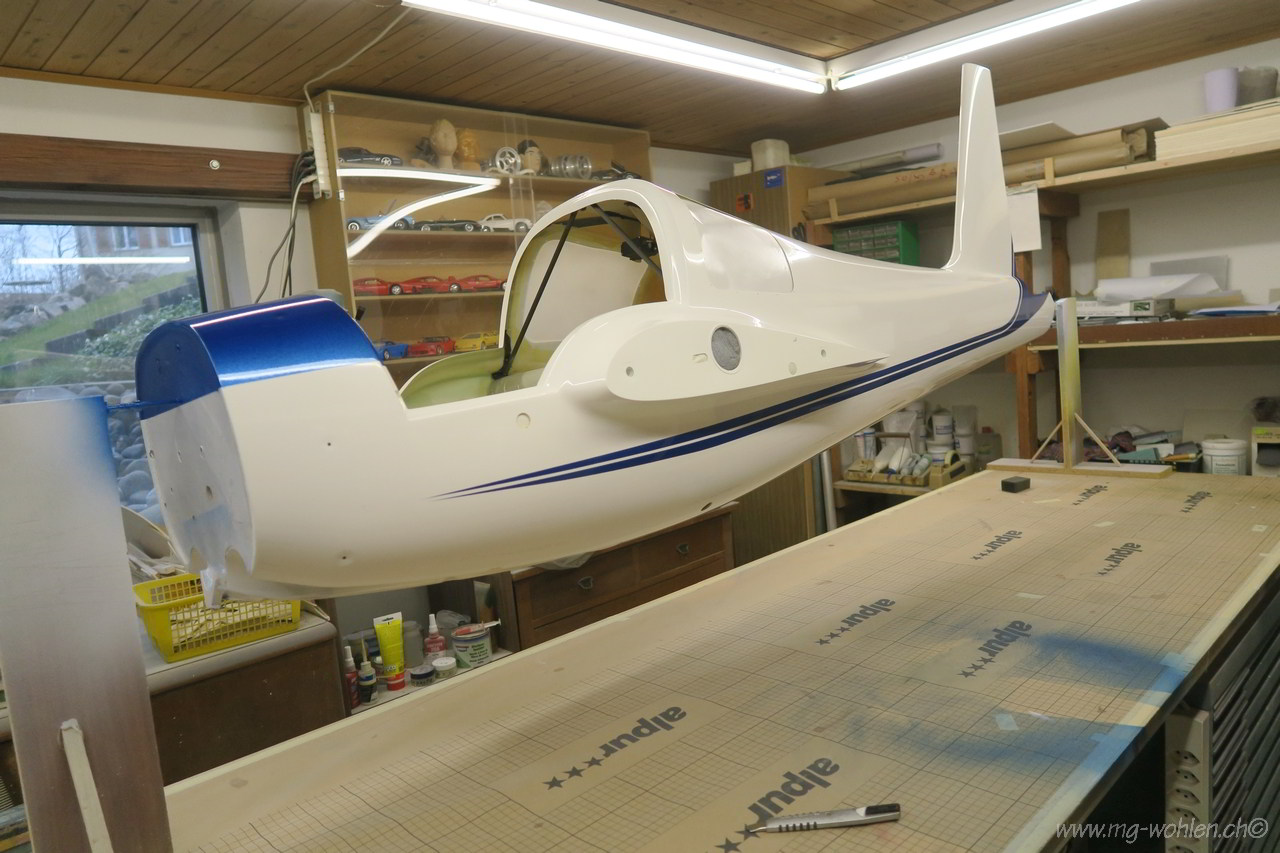

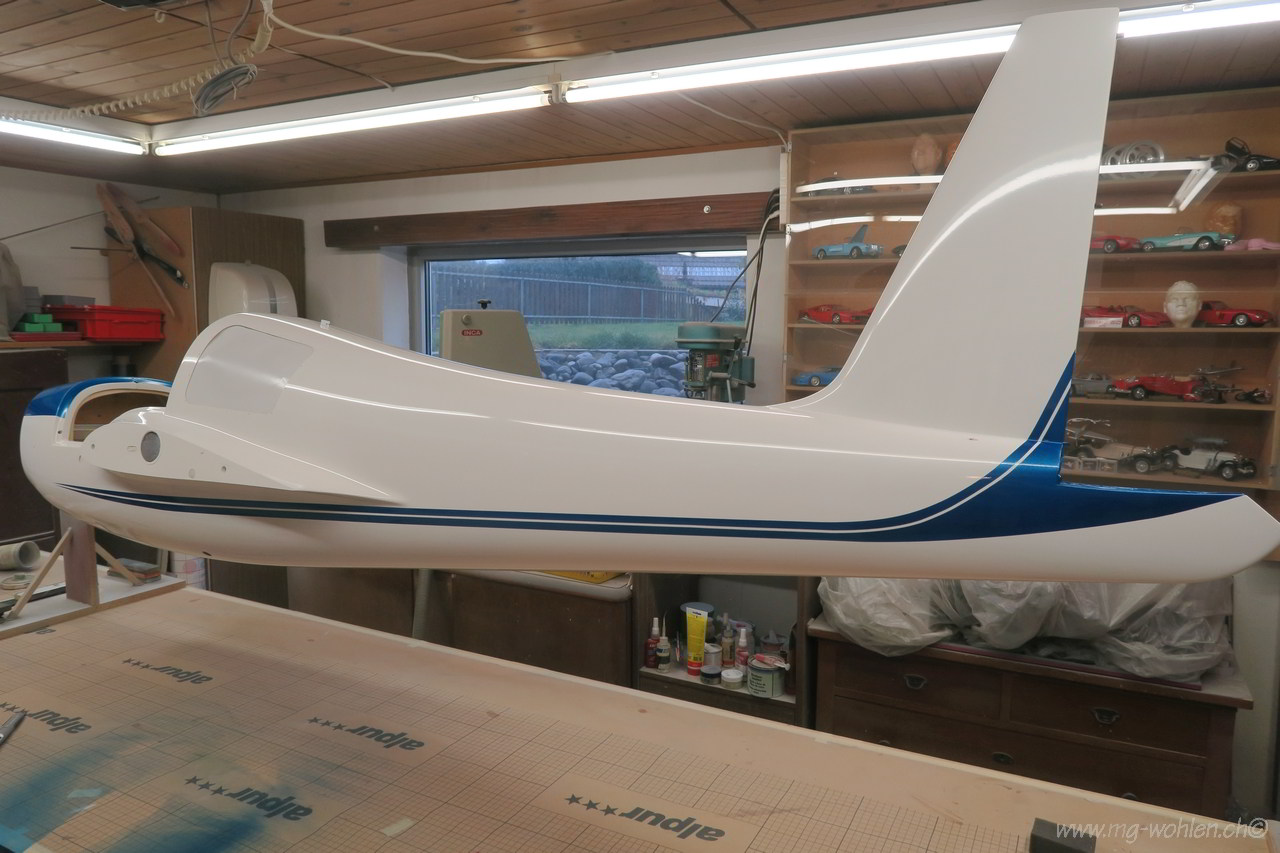

Auch der Rumpf ist bereit für die zweite Farbe

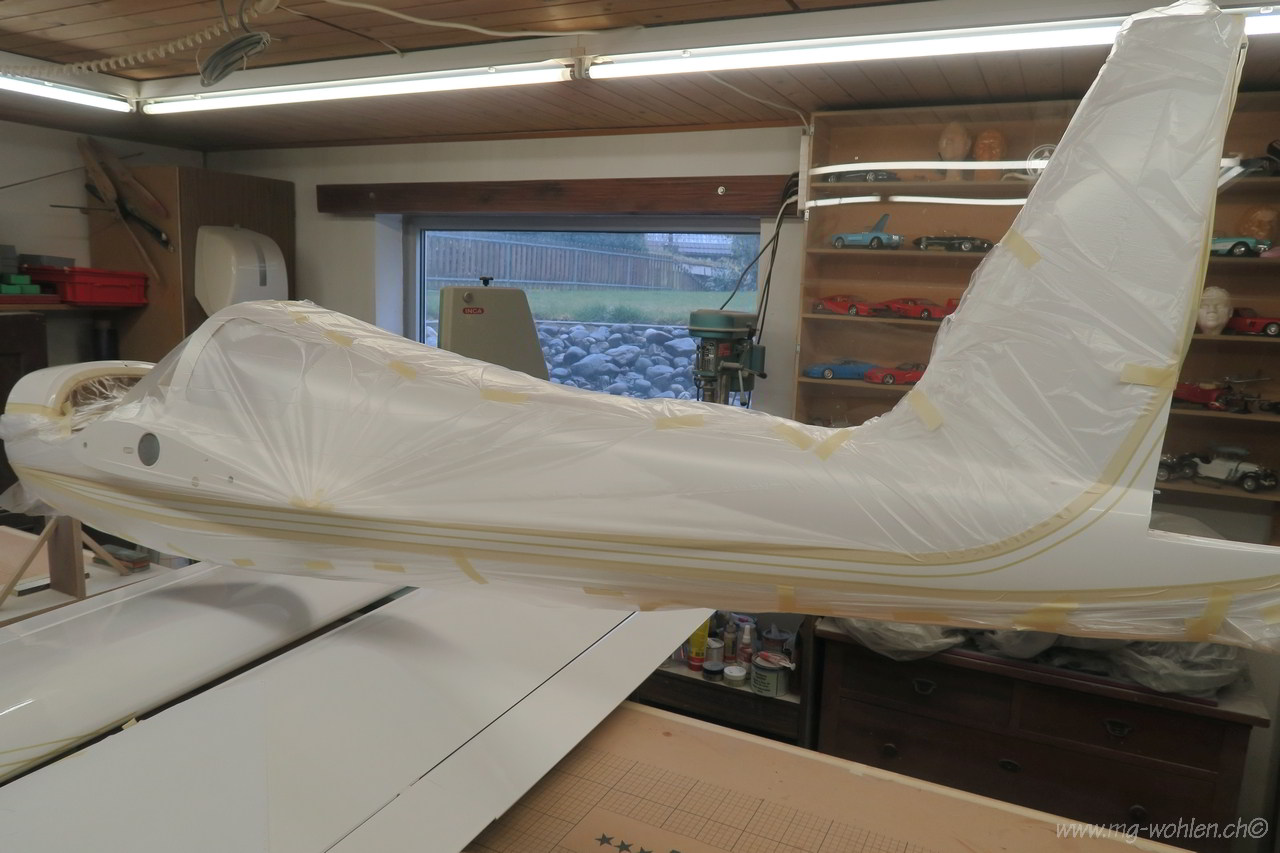

Immer viel Abdeckarbeit für wenig Farbe

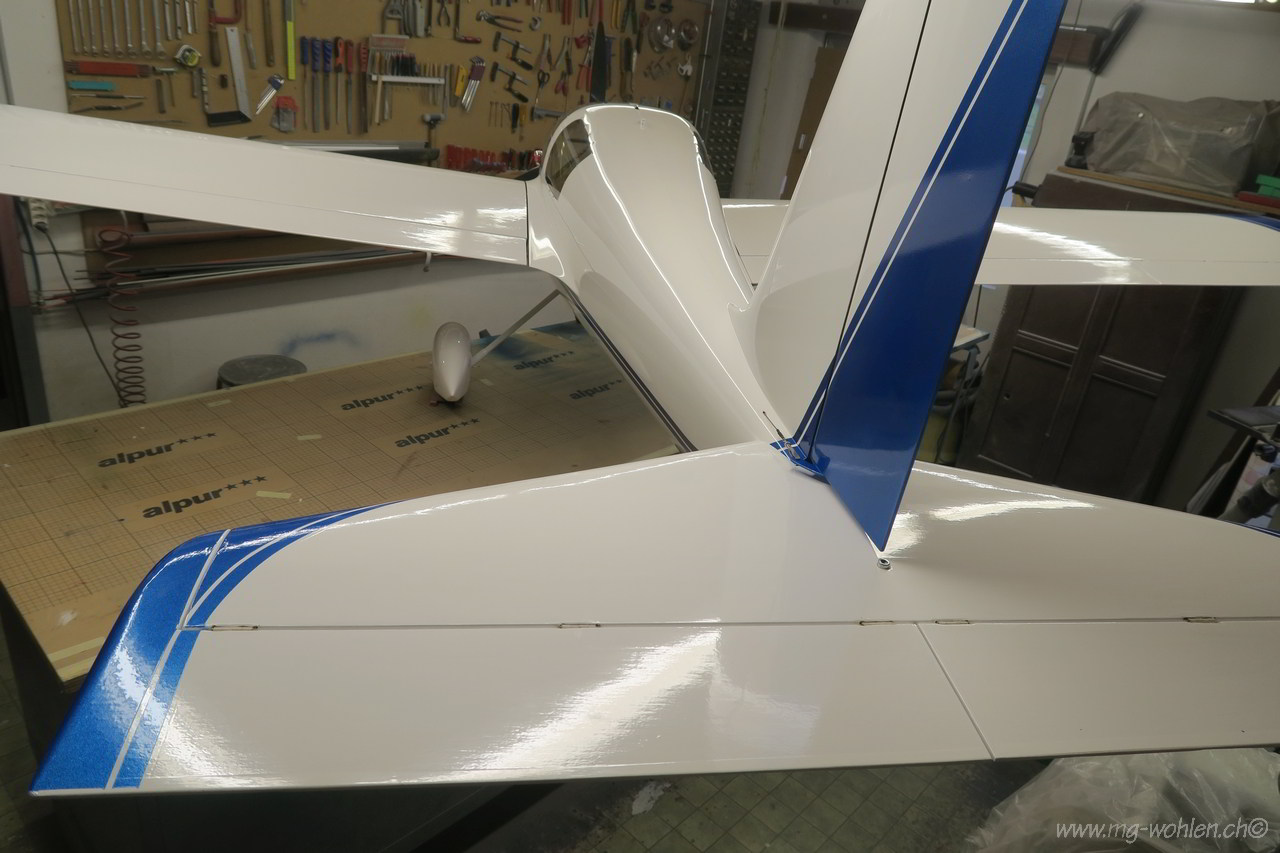

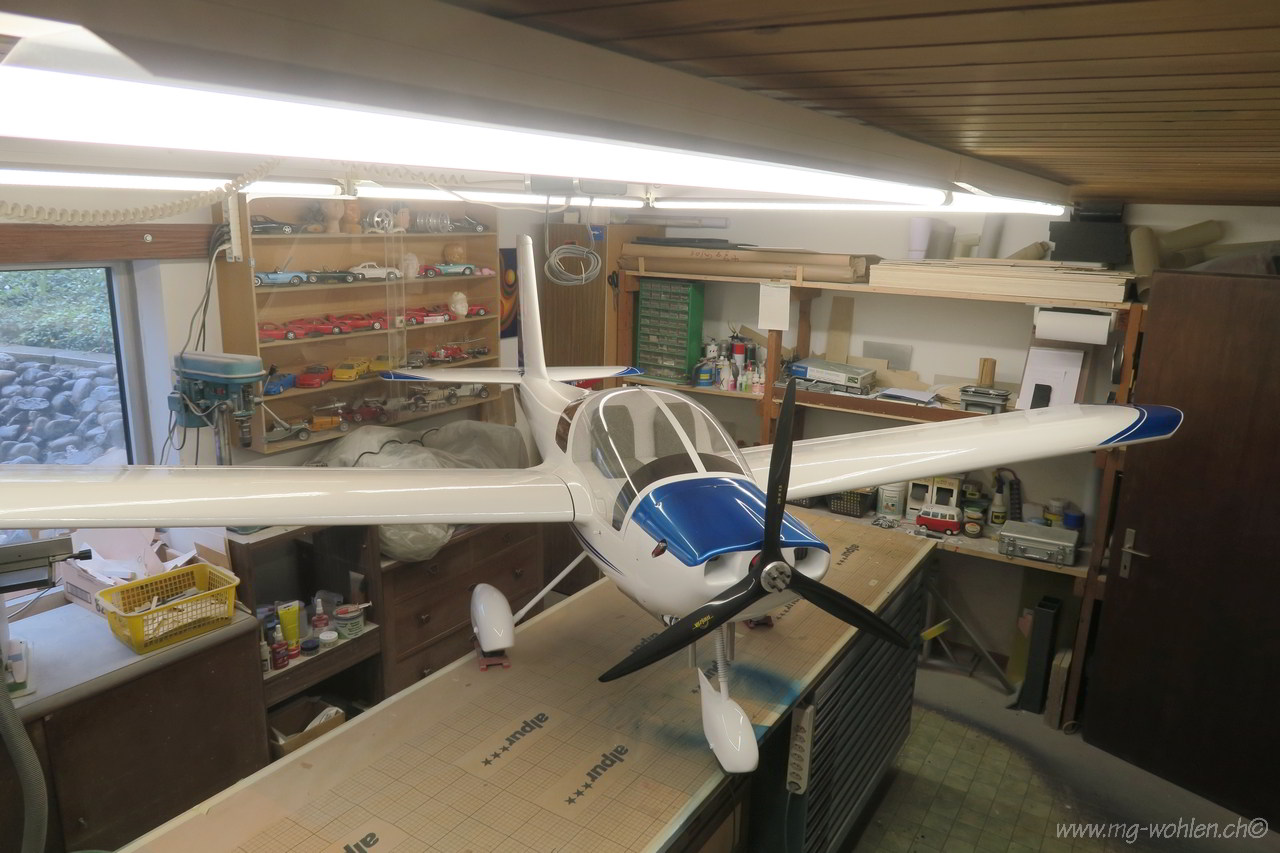

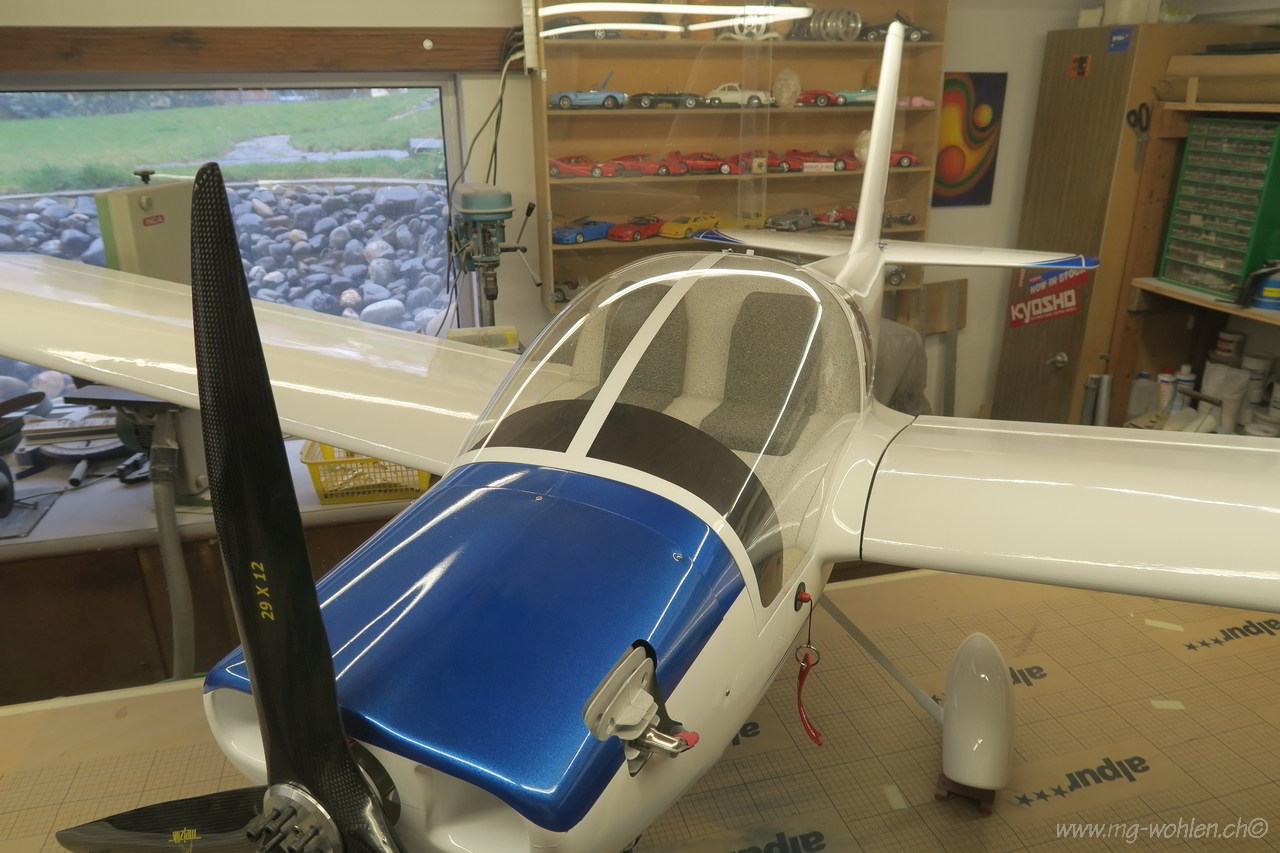

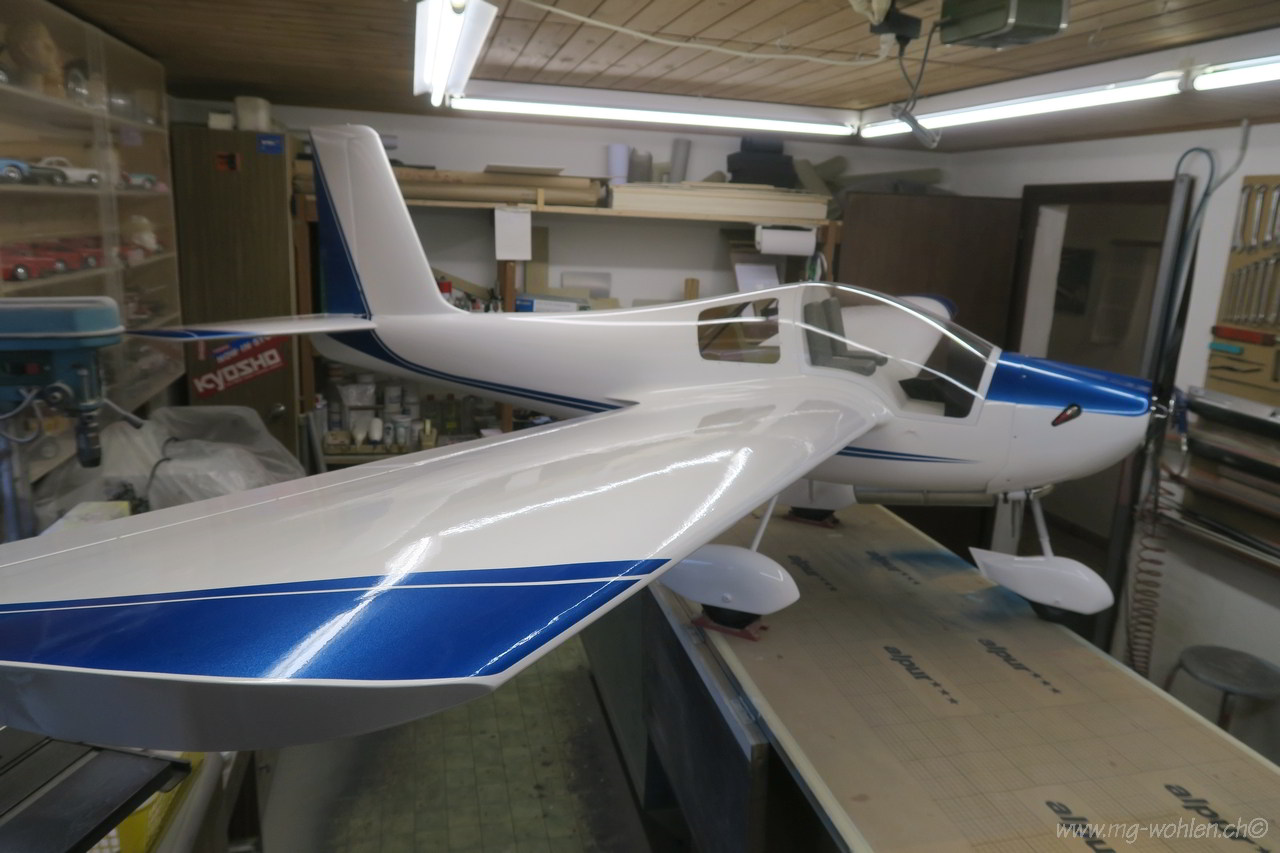

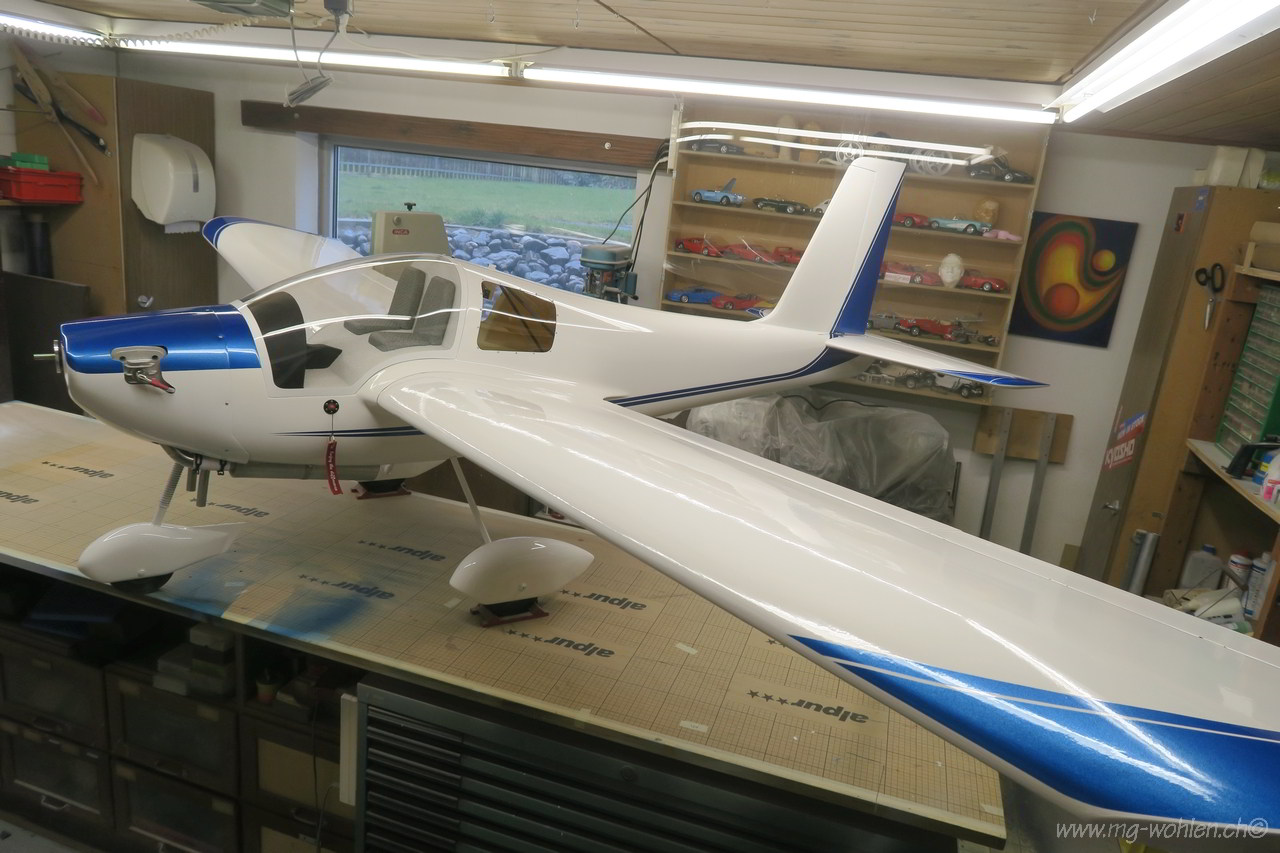

Von jetzt an kann die Endmontage gemacht werden

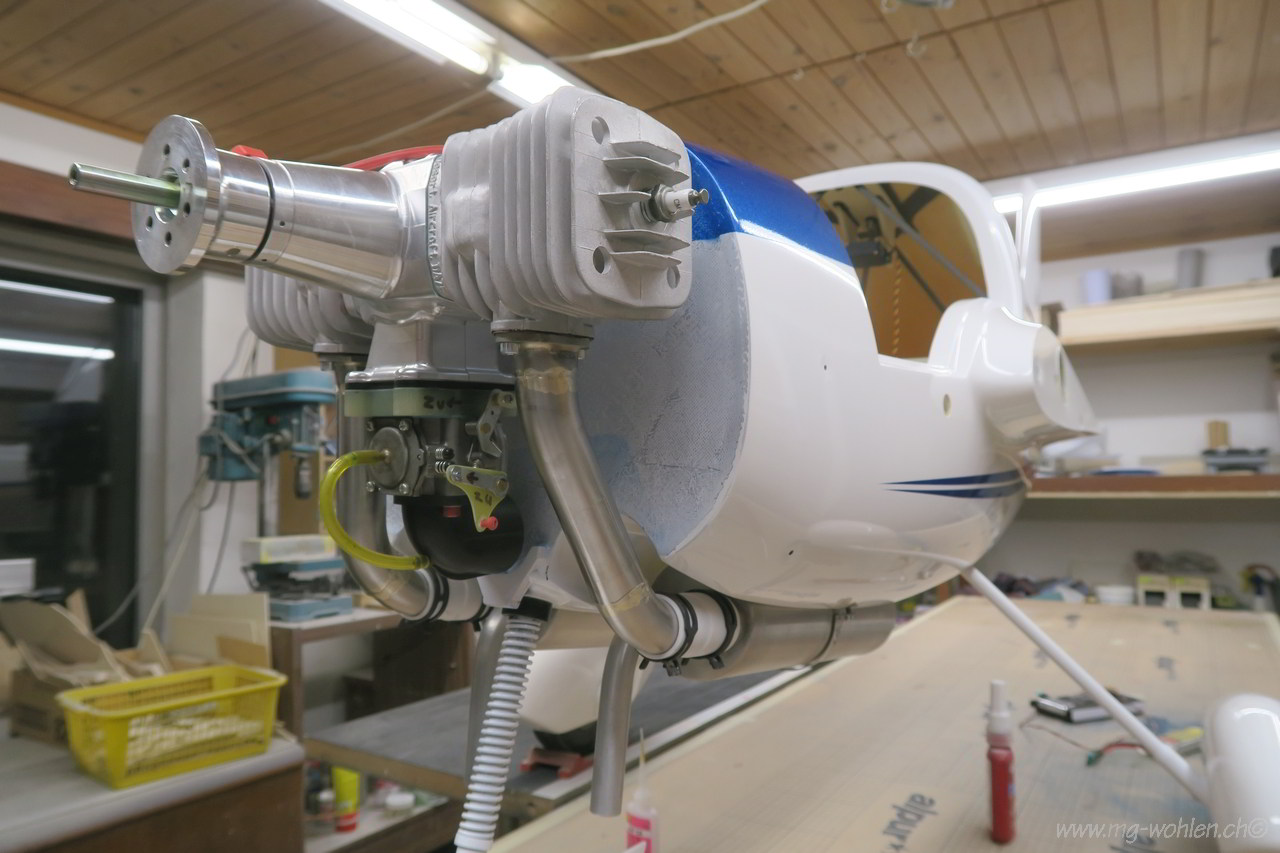

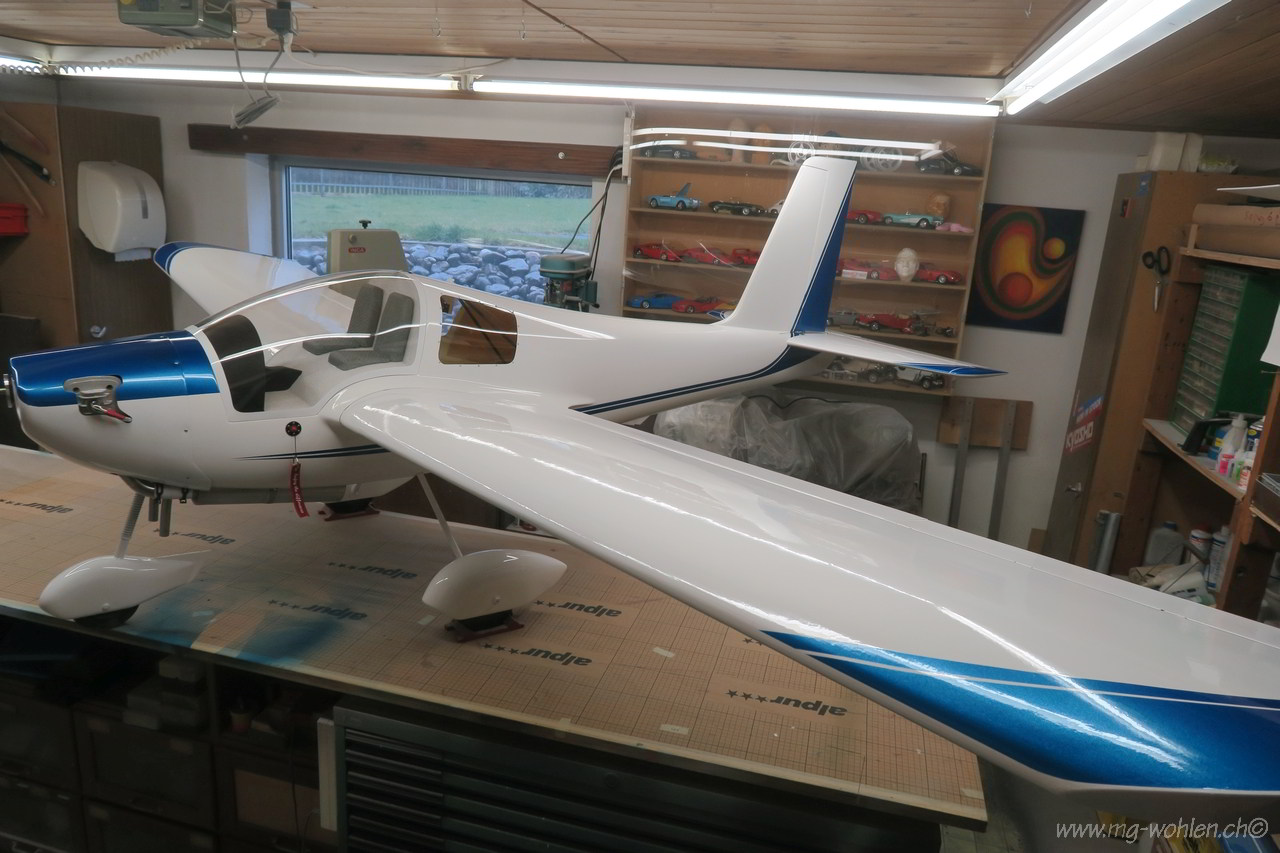

Fahrwerk und Motor sind fertig montiert

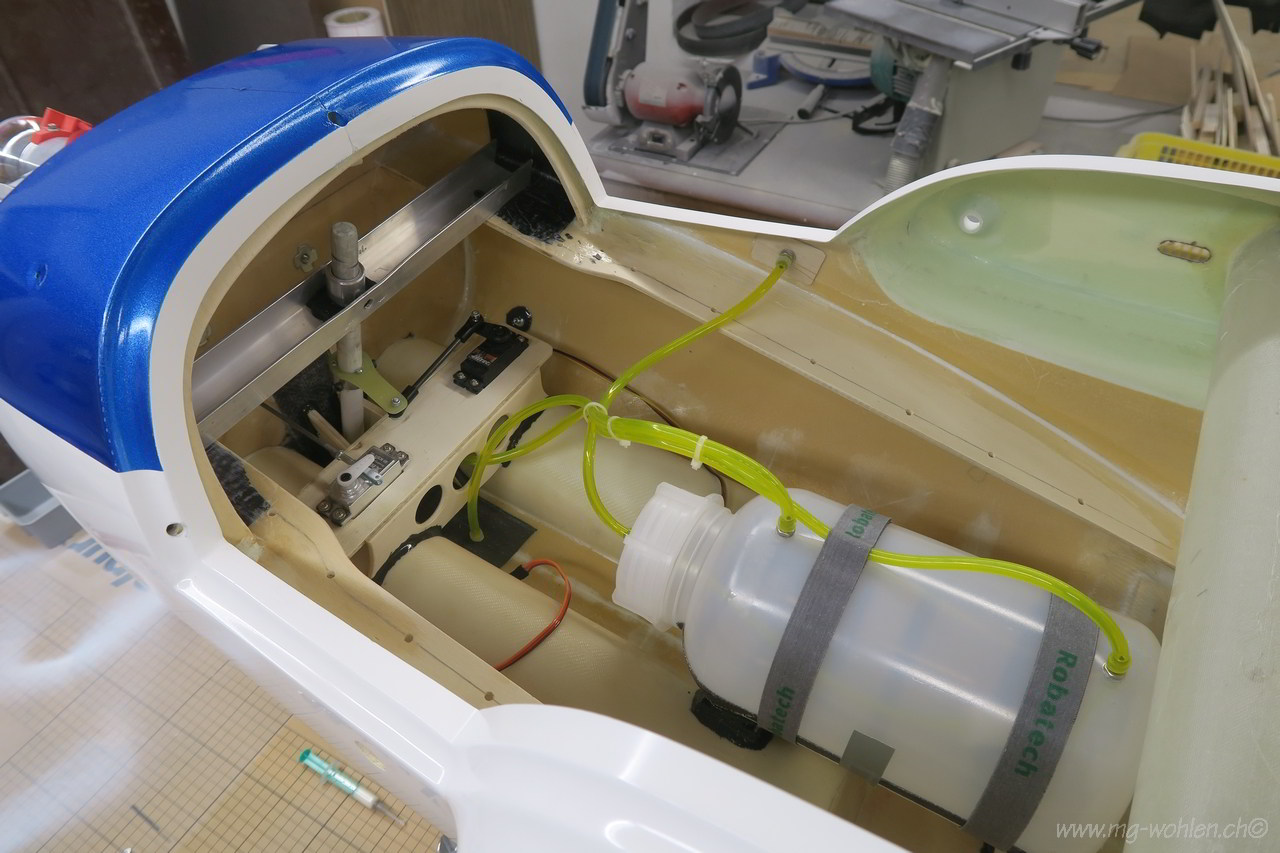

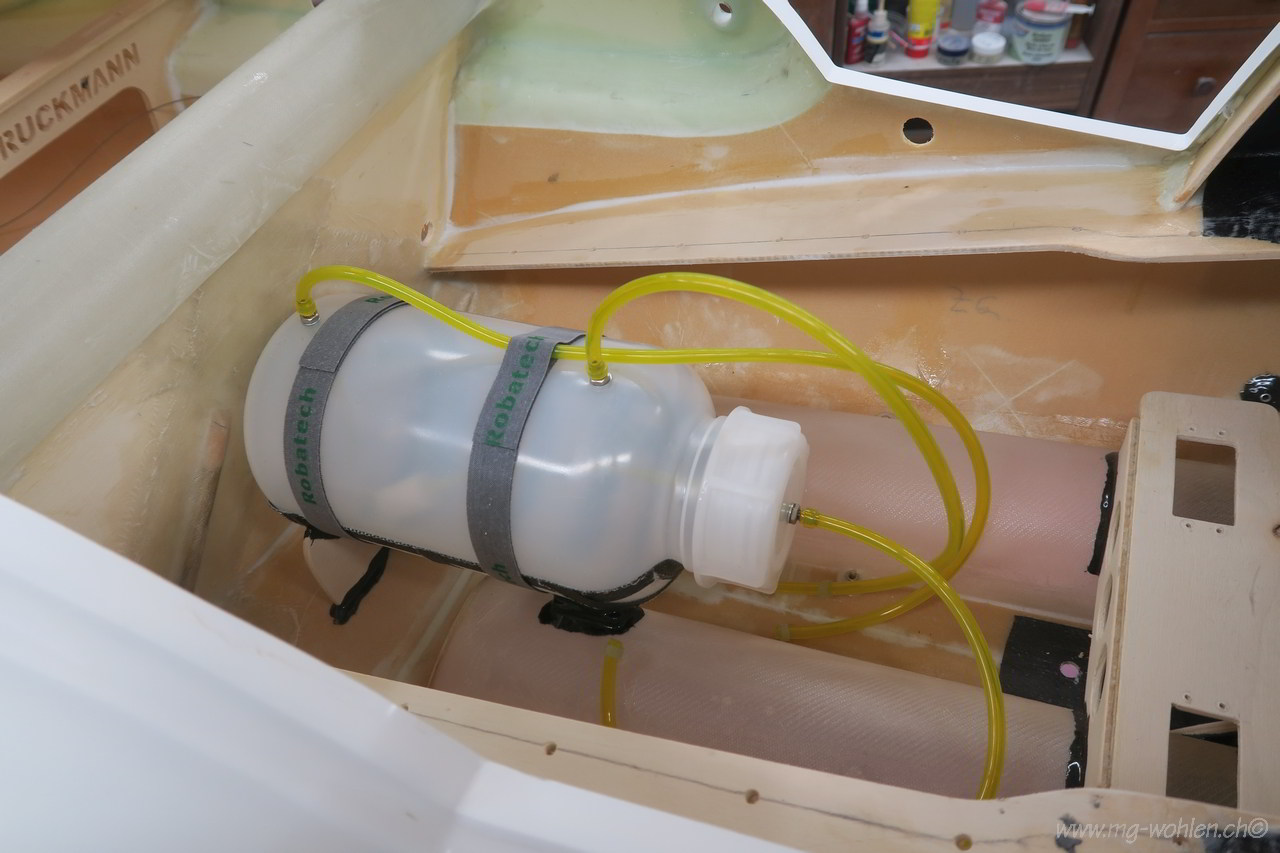

Der Tank ist angeschlossen
