Vor Baubeginn das erste Malheur

Dieses Fahrwerk muss eingebaut werden...

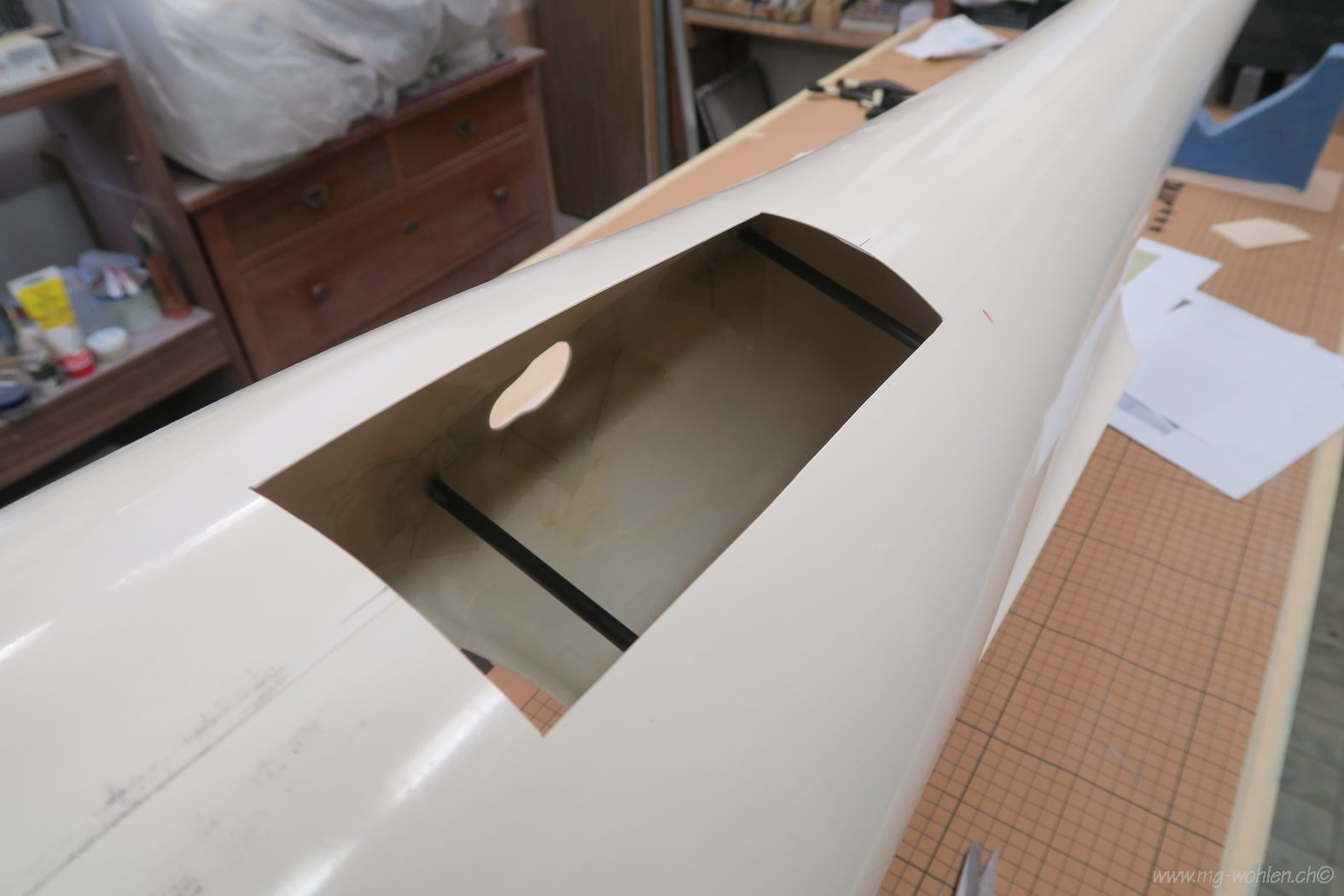

...also macht man ein Loch in den Rumpf

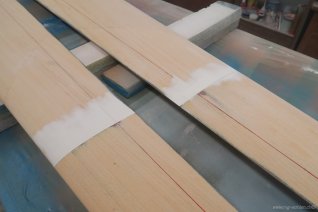

Die zugeschnittenen Verstärkungsbänder

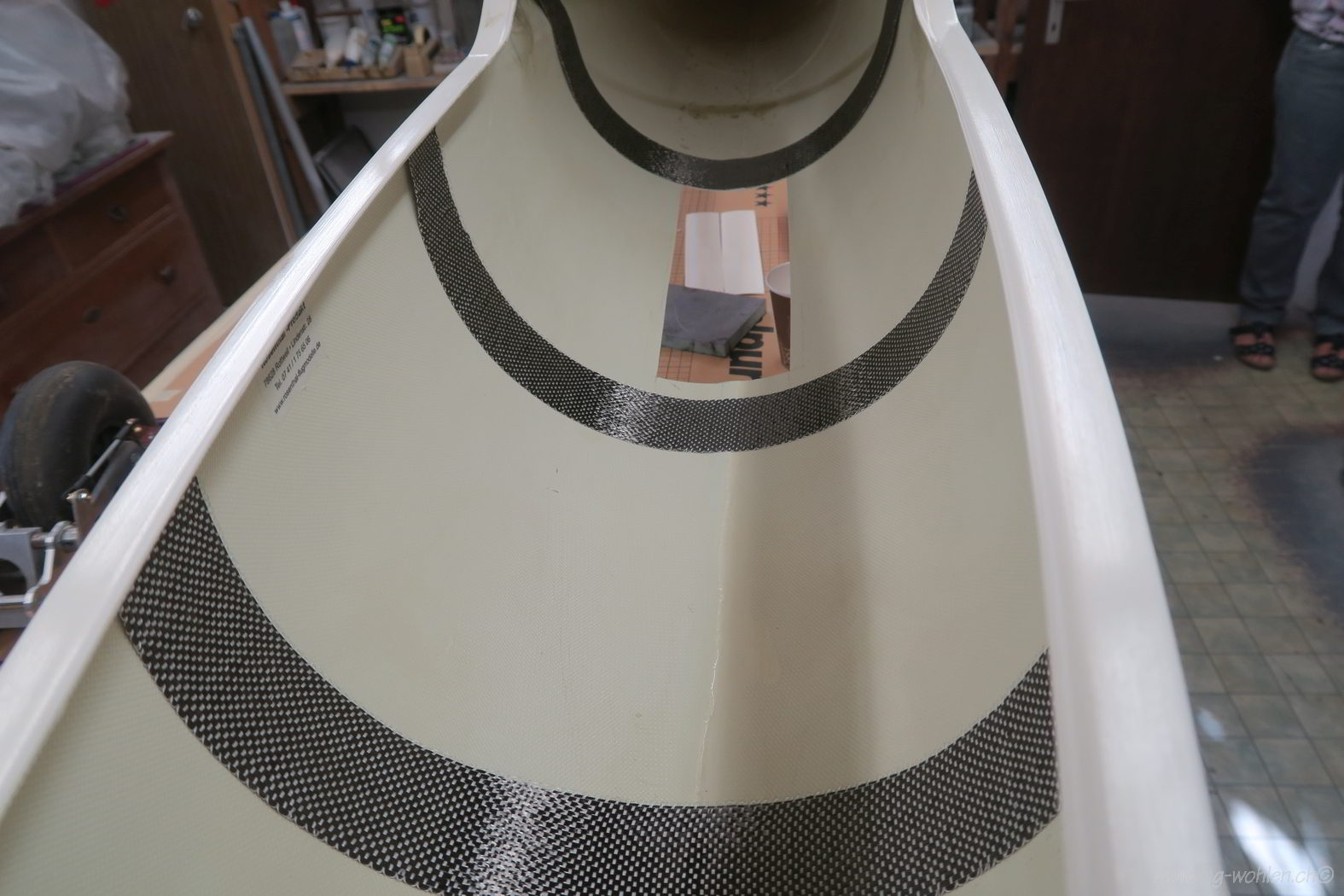

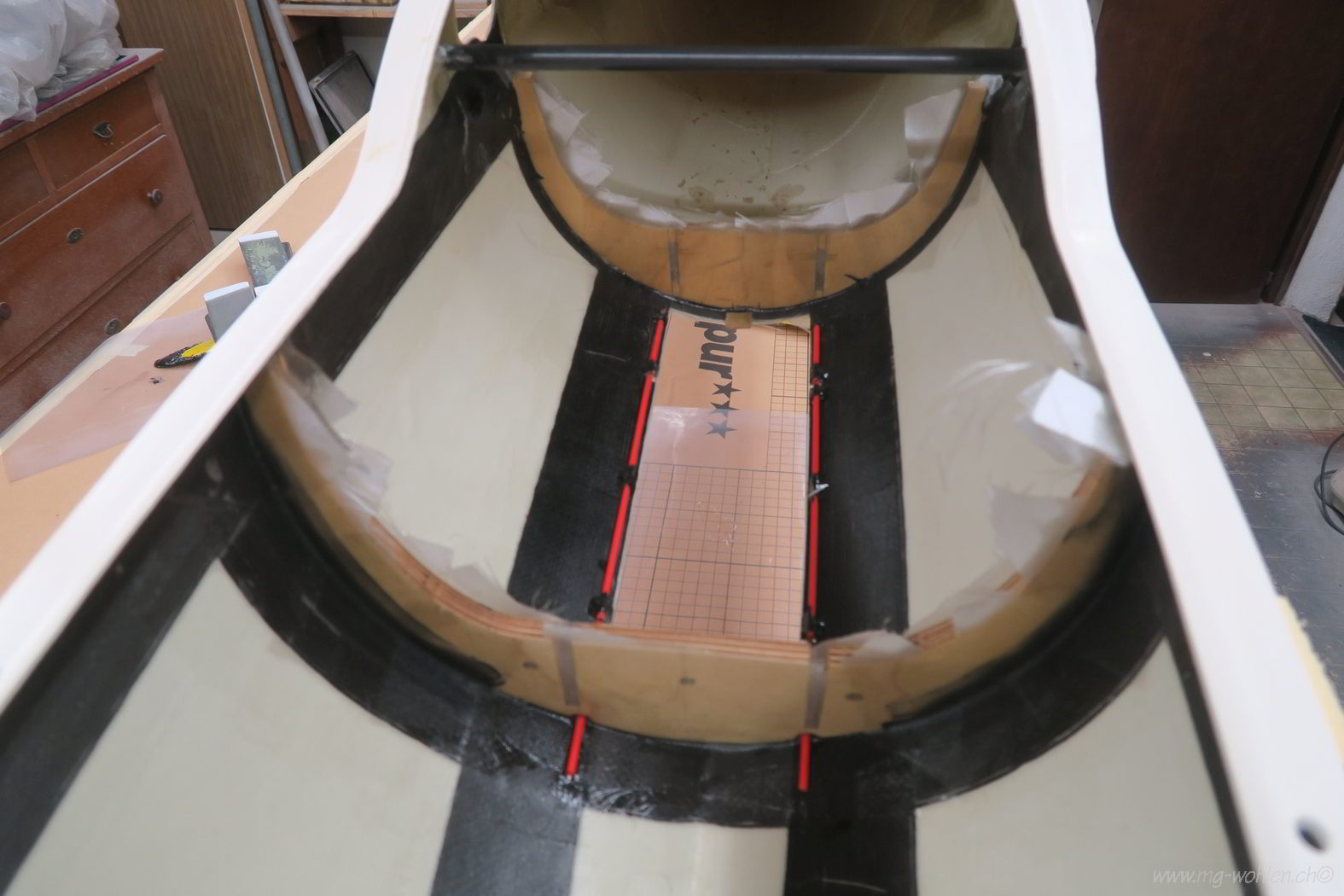

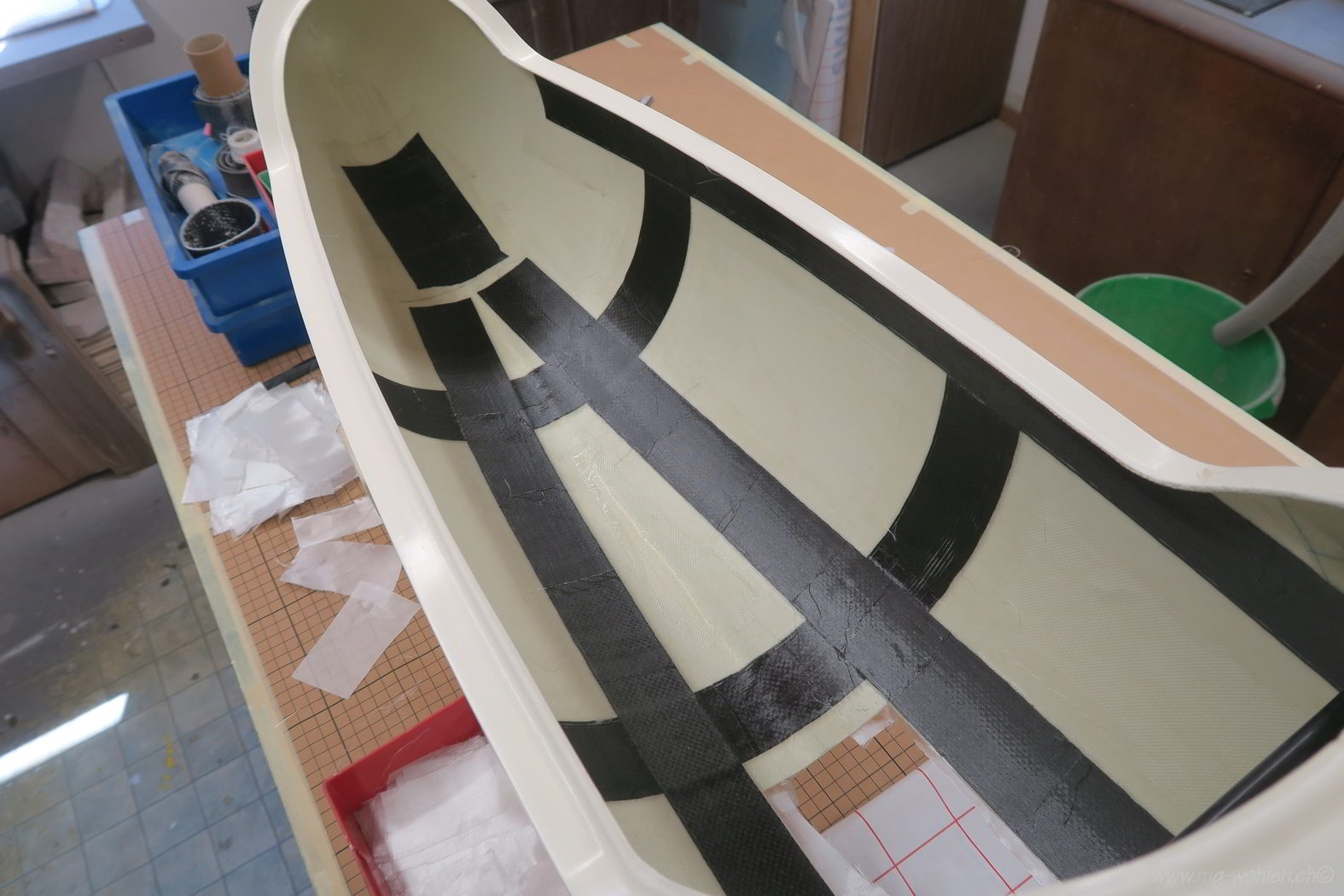

Verstärkungsbäder eingeharzt und überlaminiert mit 49g Glasgewebe

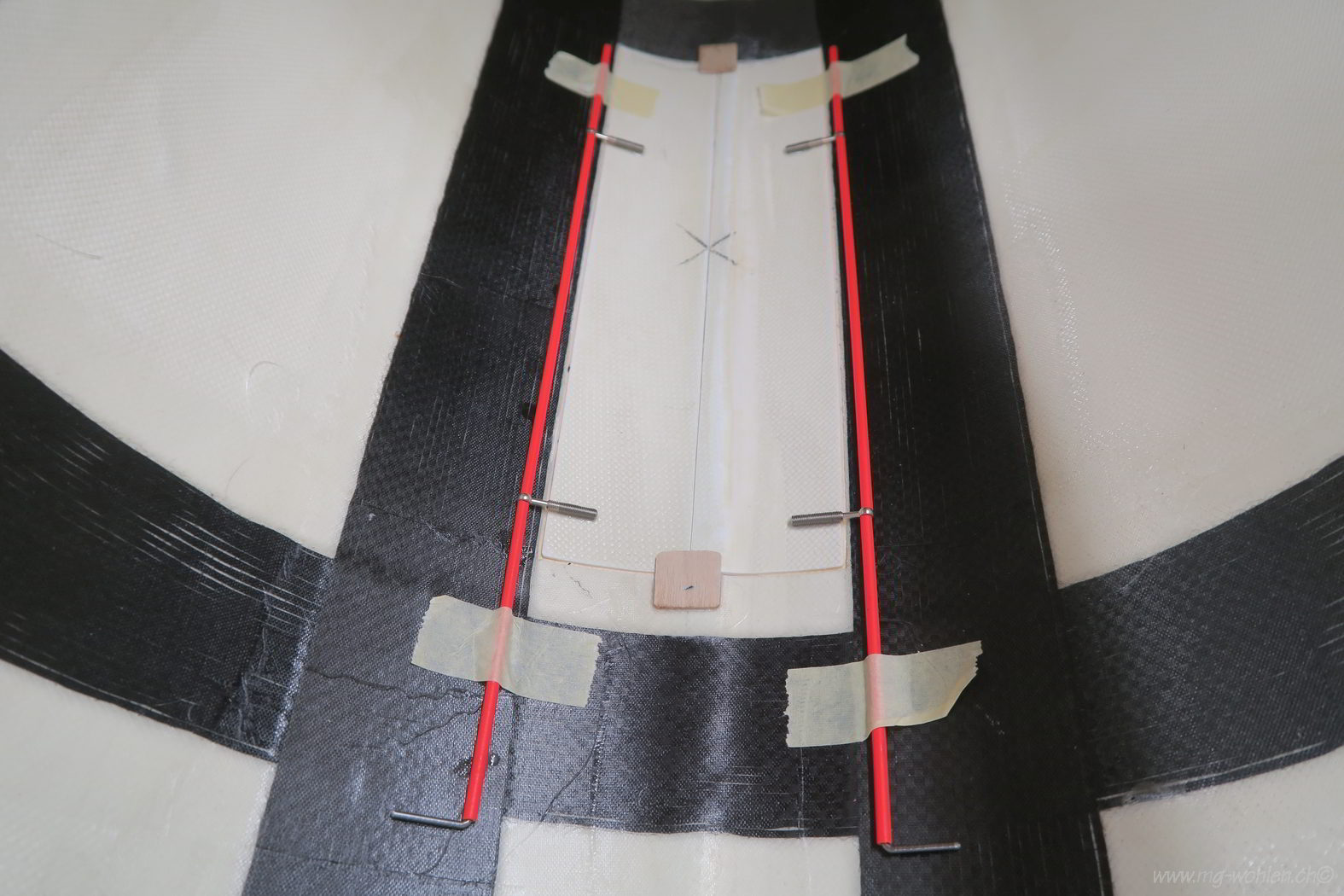

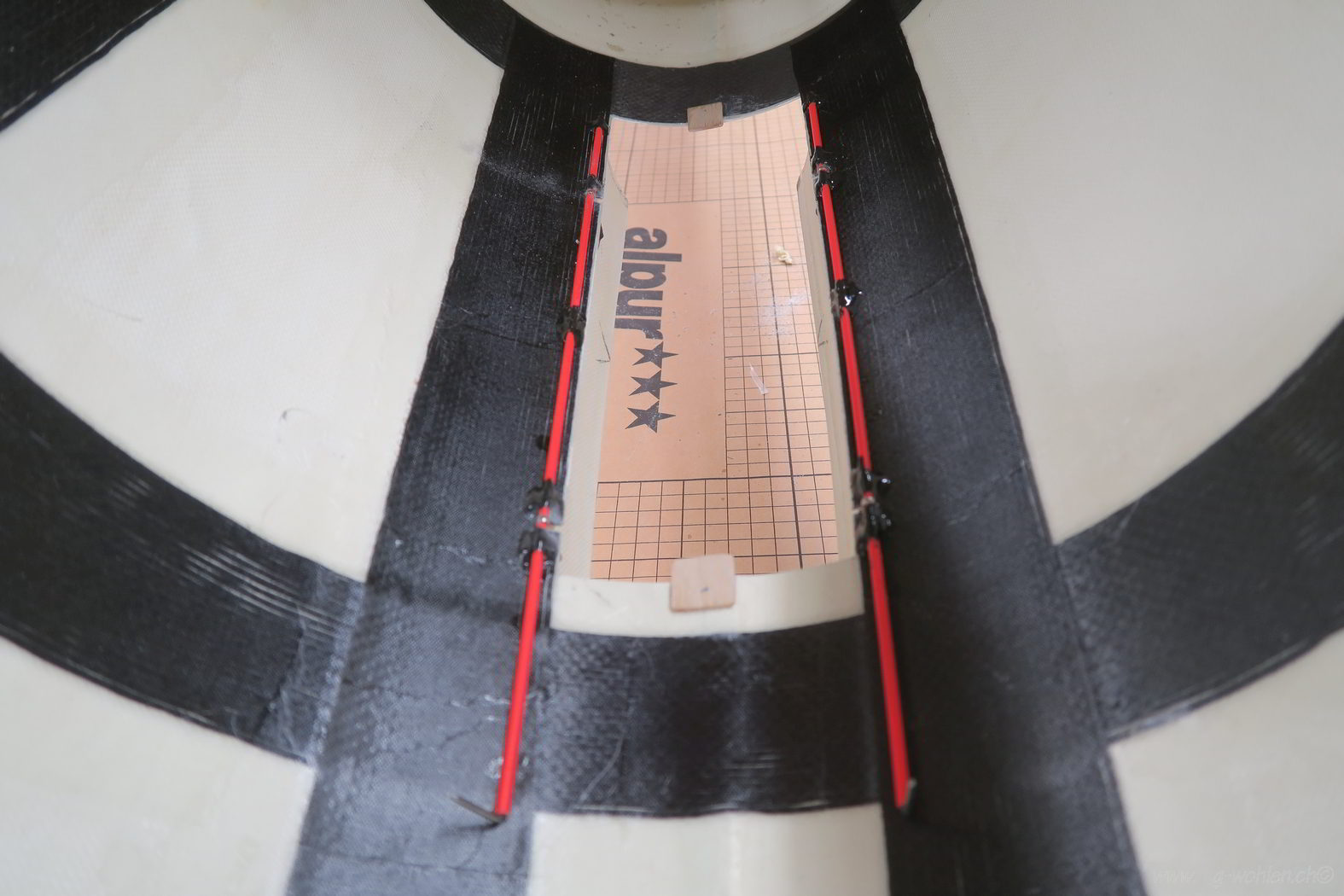

Die Scharnieren für die Fahrwerksklappen sind eingepasst

Das ganze wird mit Zacki fixiert

Nach der Funktionsprobe werden die Scharniere definitiv eingeklebt

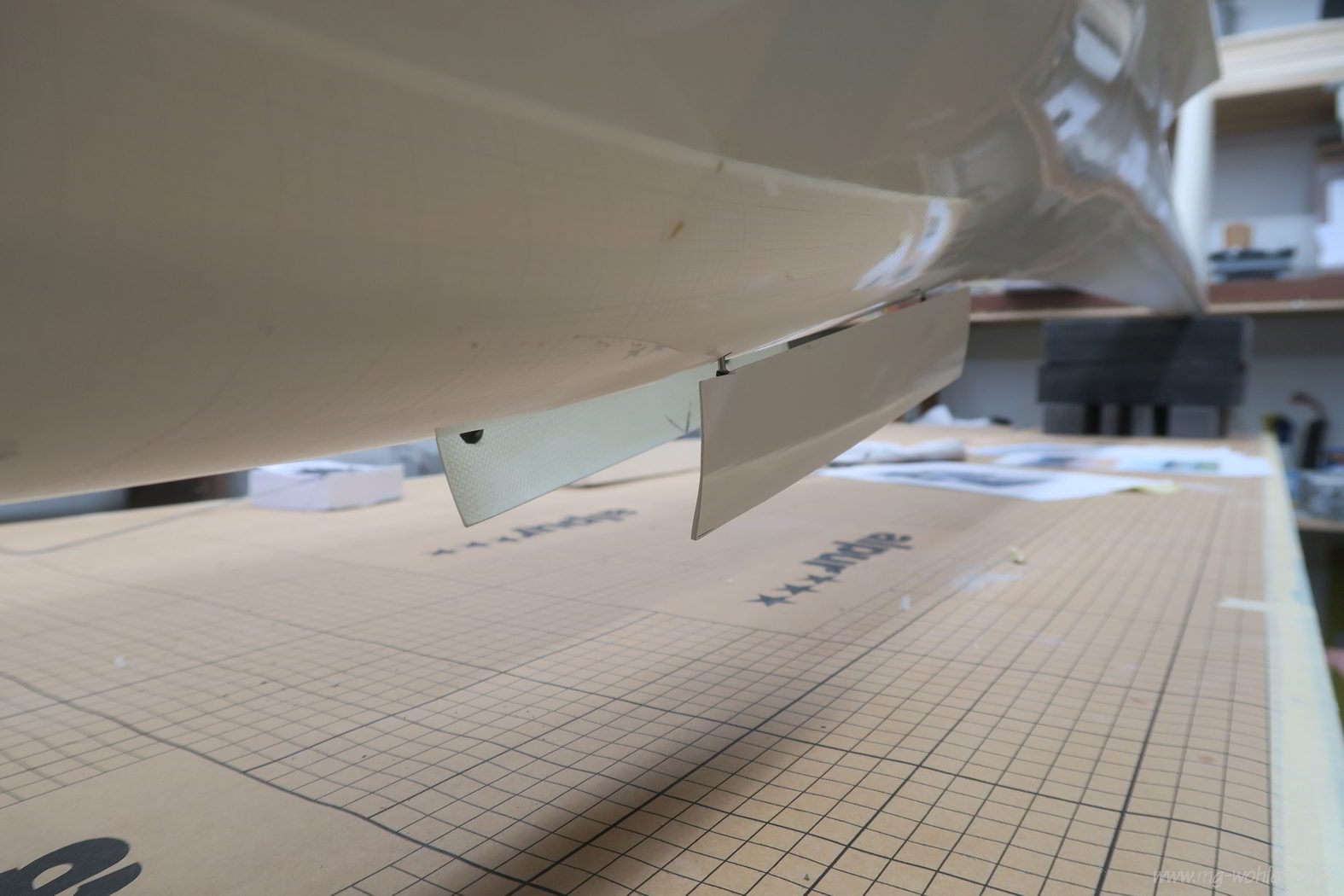

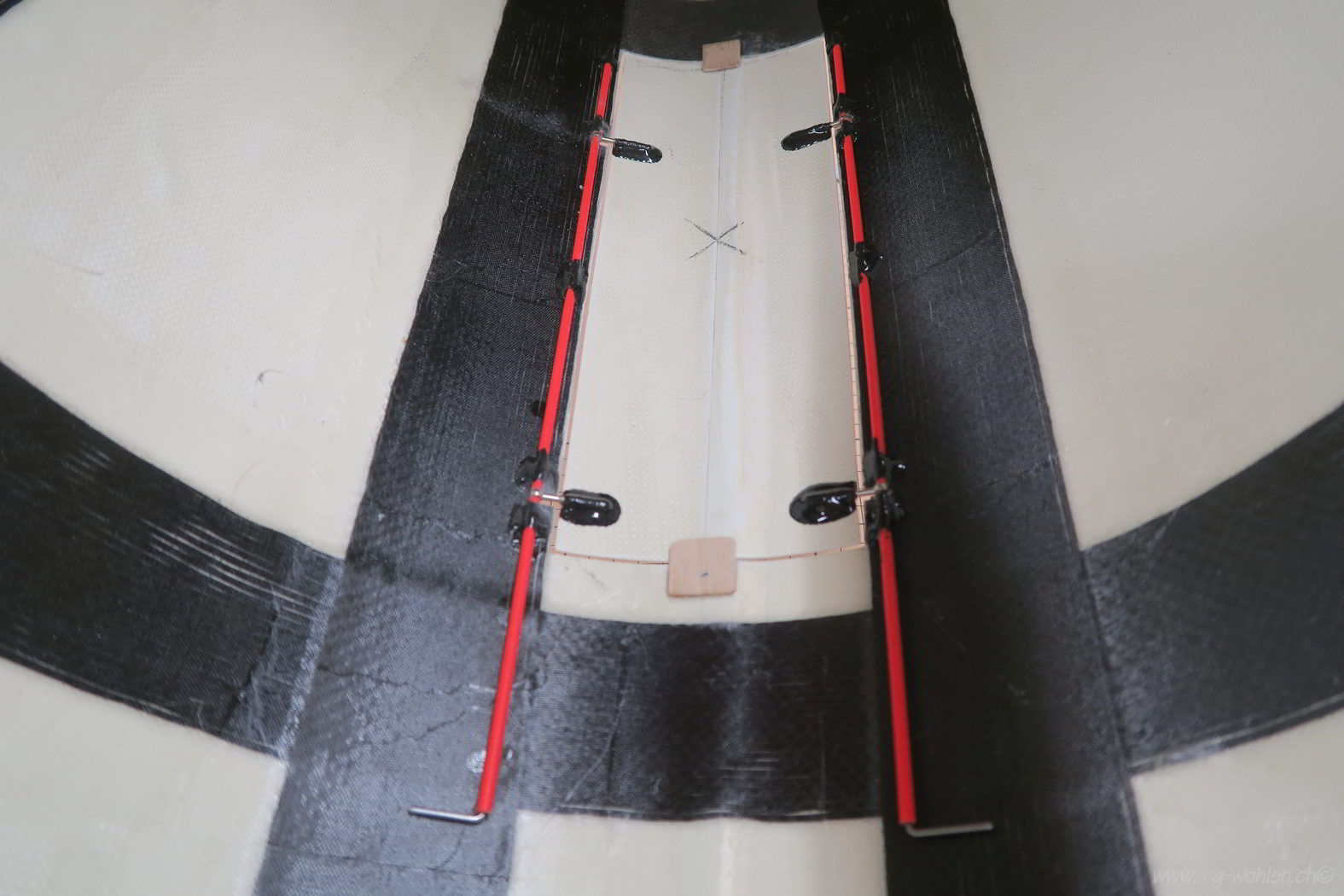

Die Klappen im geöffneten Zustand

Von aussen sieht es dann so aus

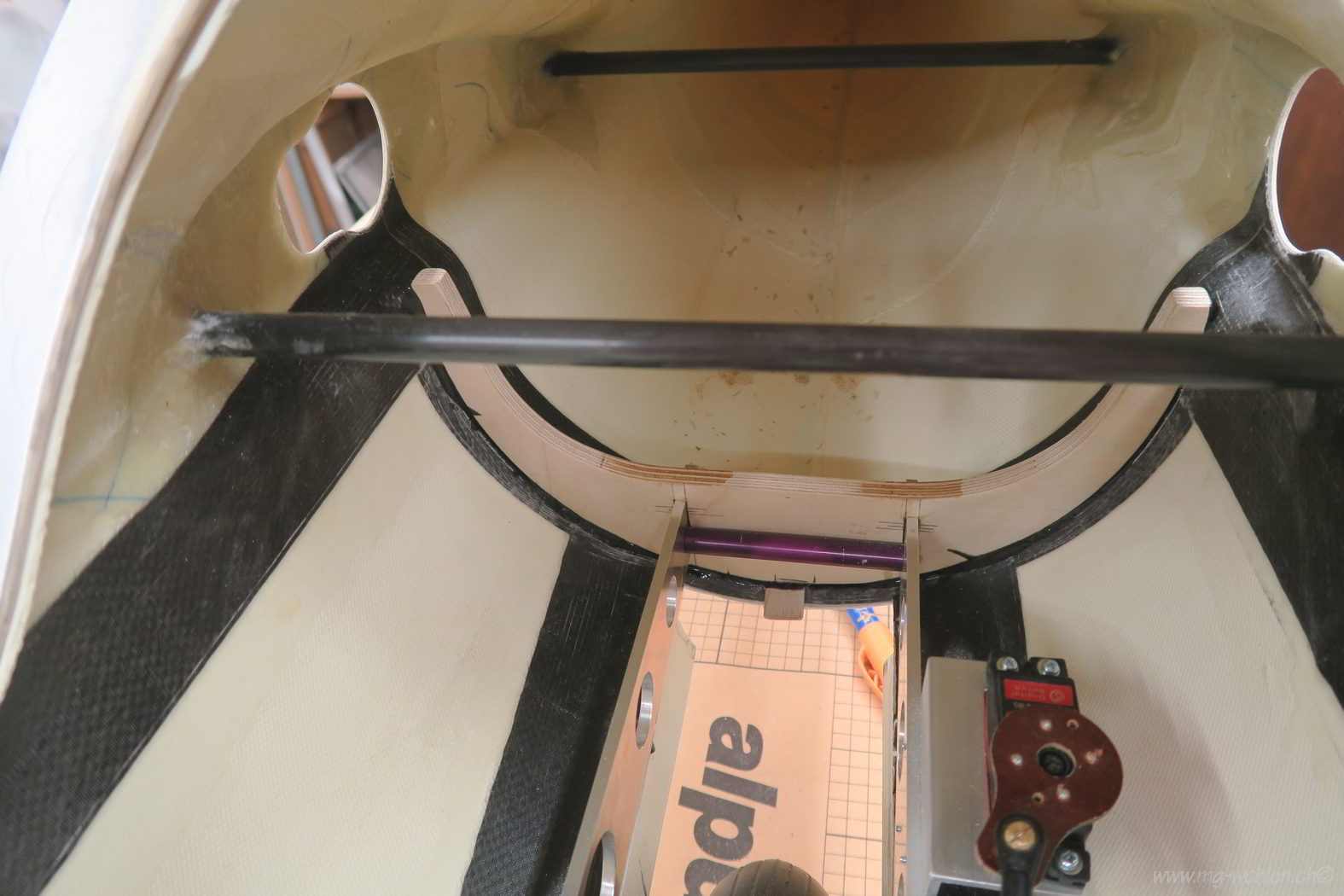

Der hintere Fahrwerksspant ist fixiert

Der vordere Fahrwerksspant am einpassen

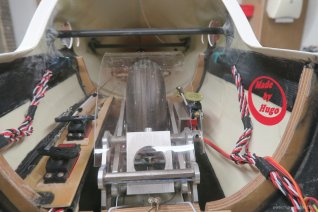

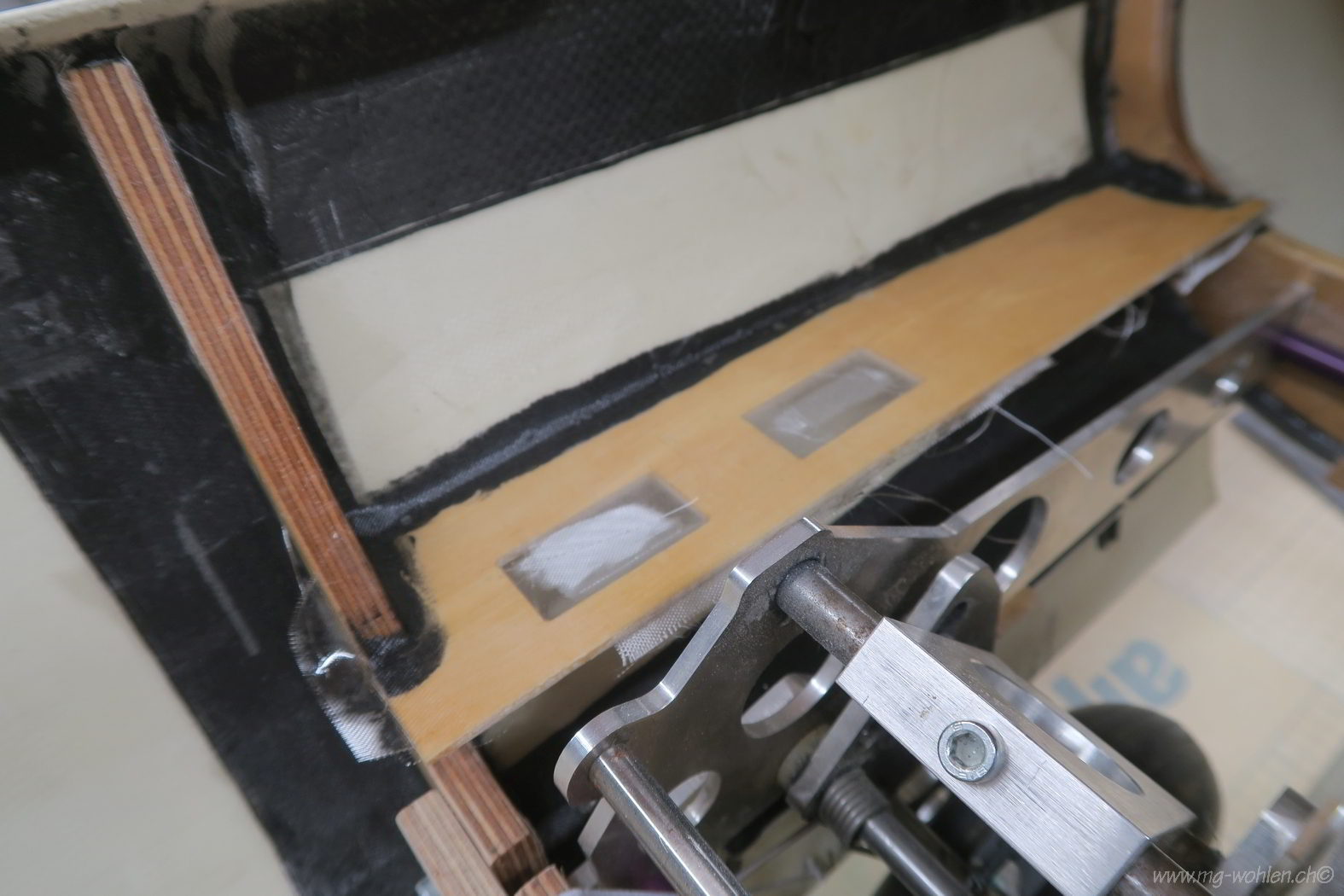

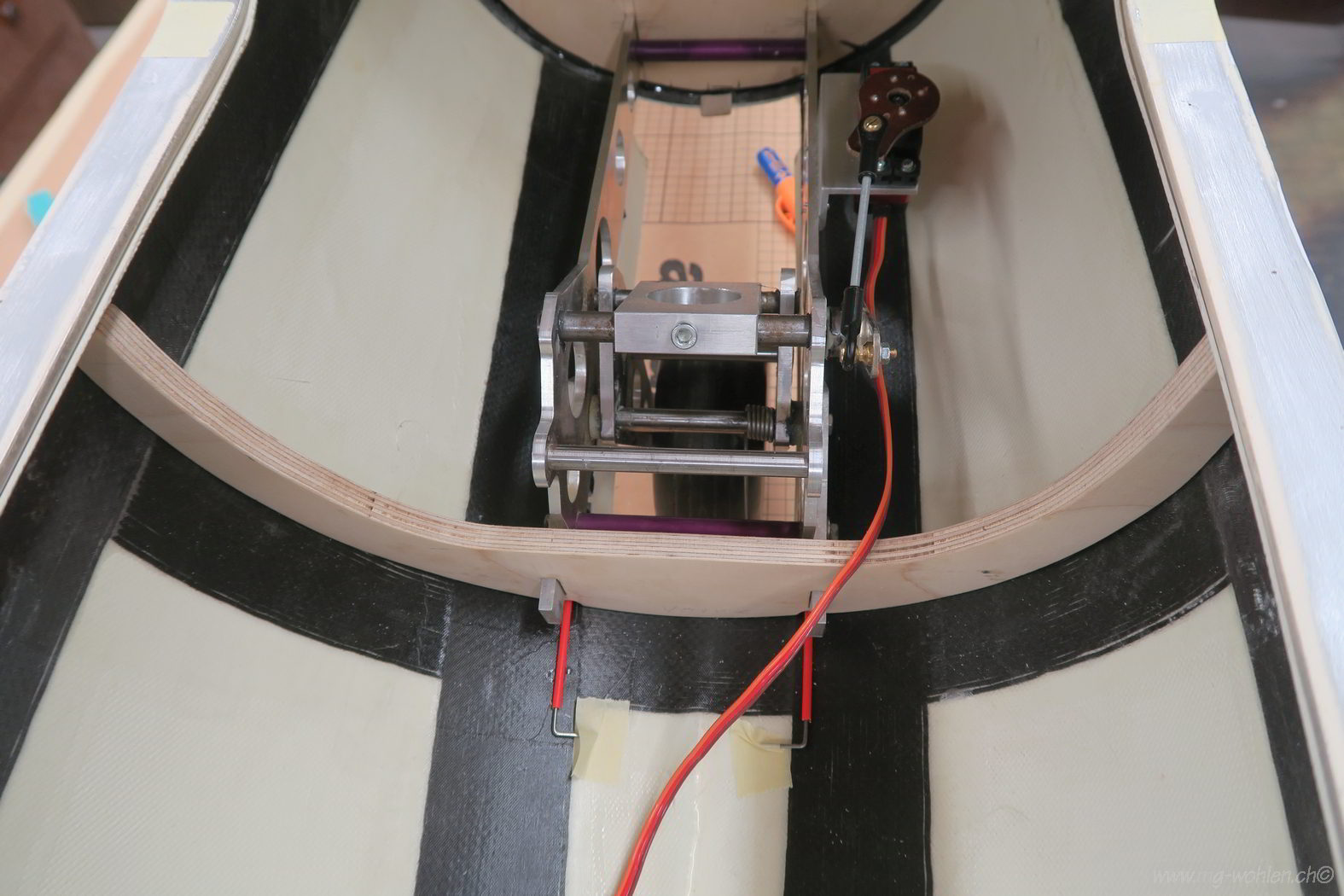

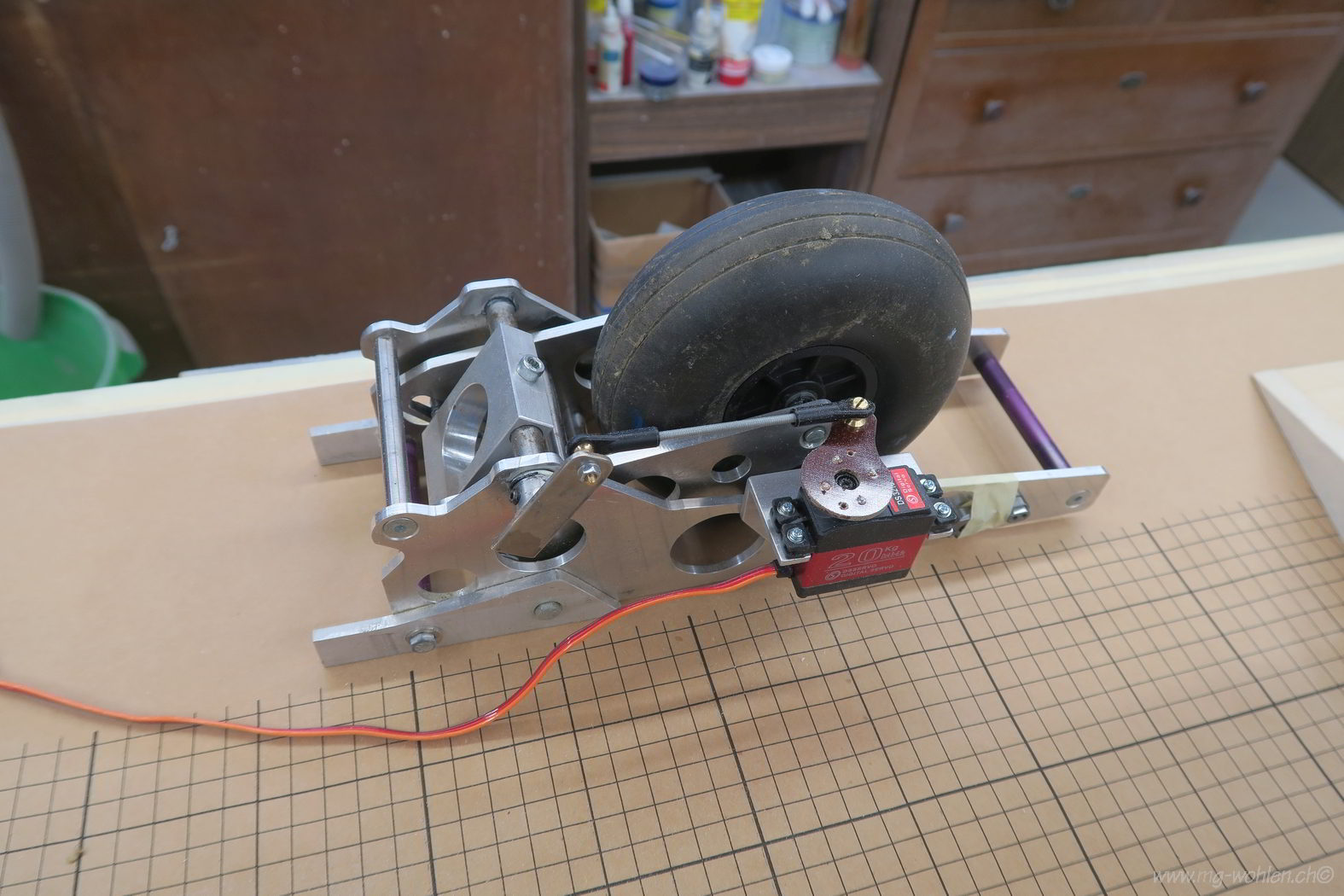

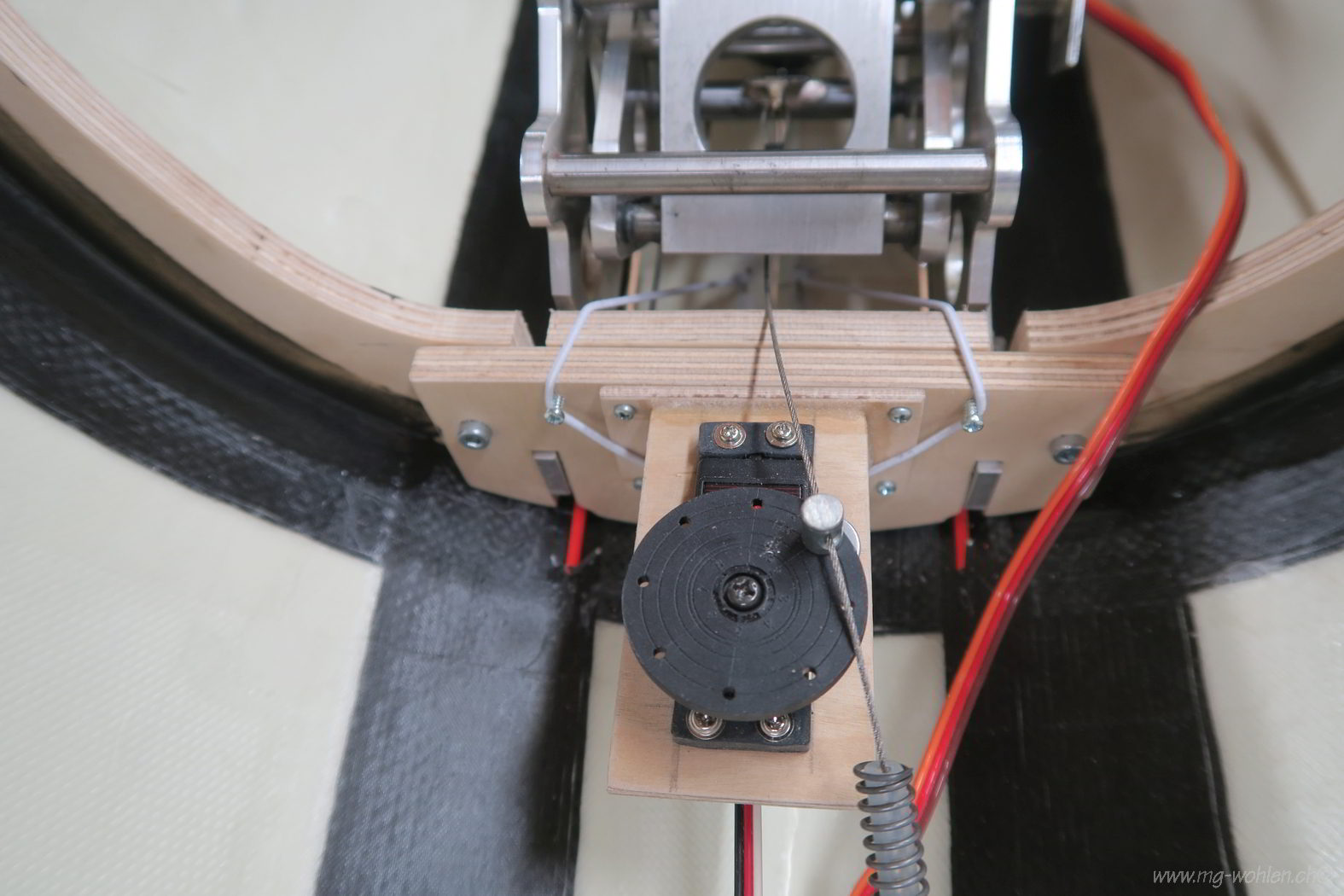

Die Bremse inkl. Halterung und Servo sind vorbereitet

Nach der Anpassung der Bremse kann alles überlaminiert werden

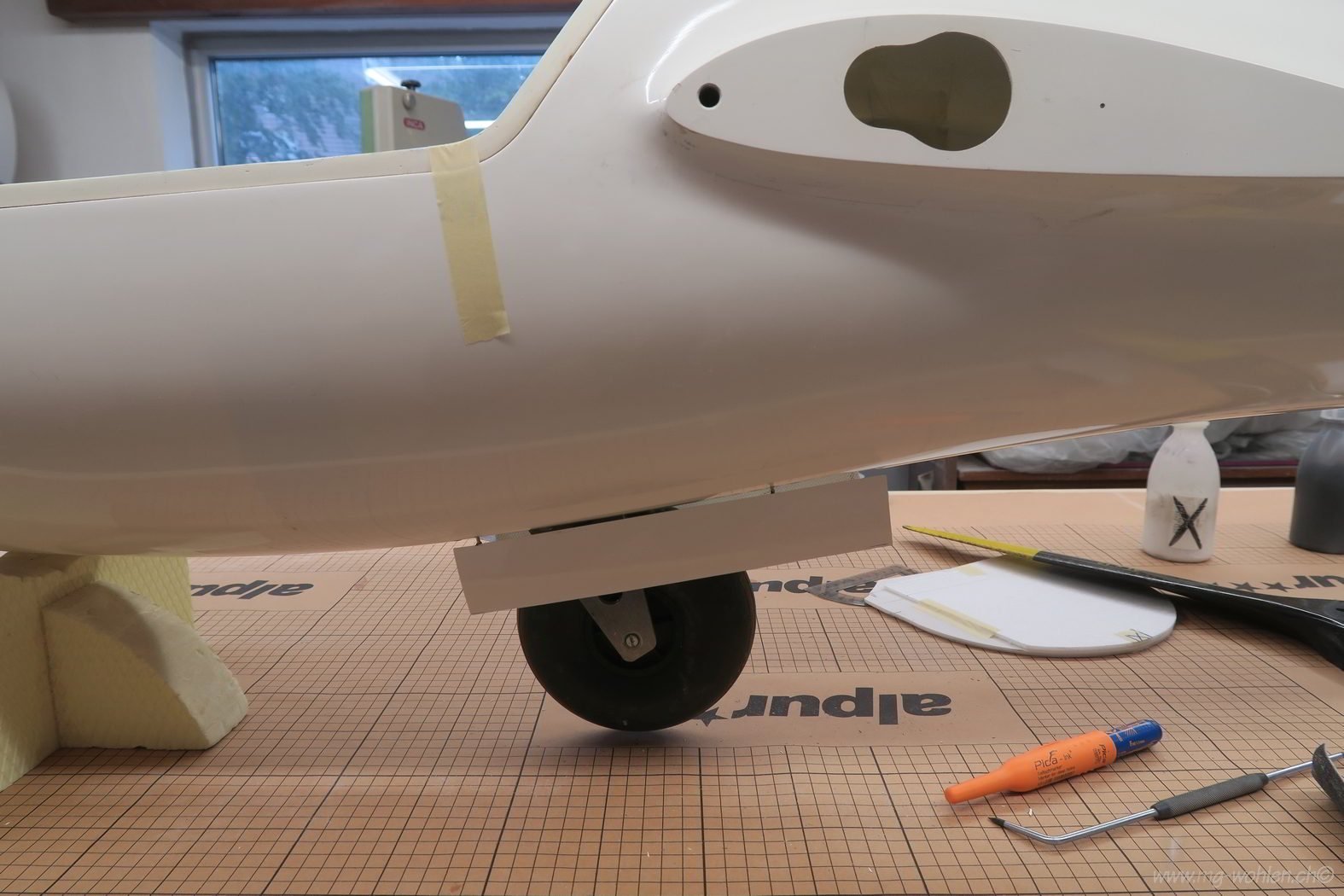

Fahrwerk ausgefahren

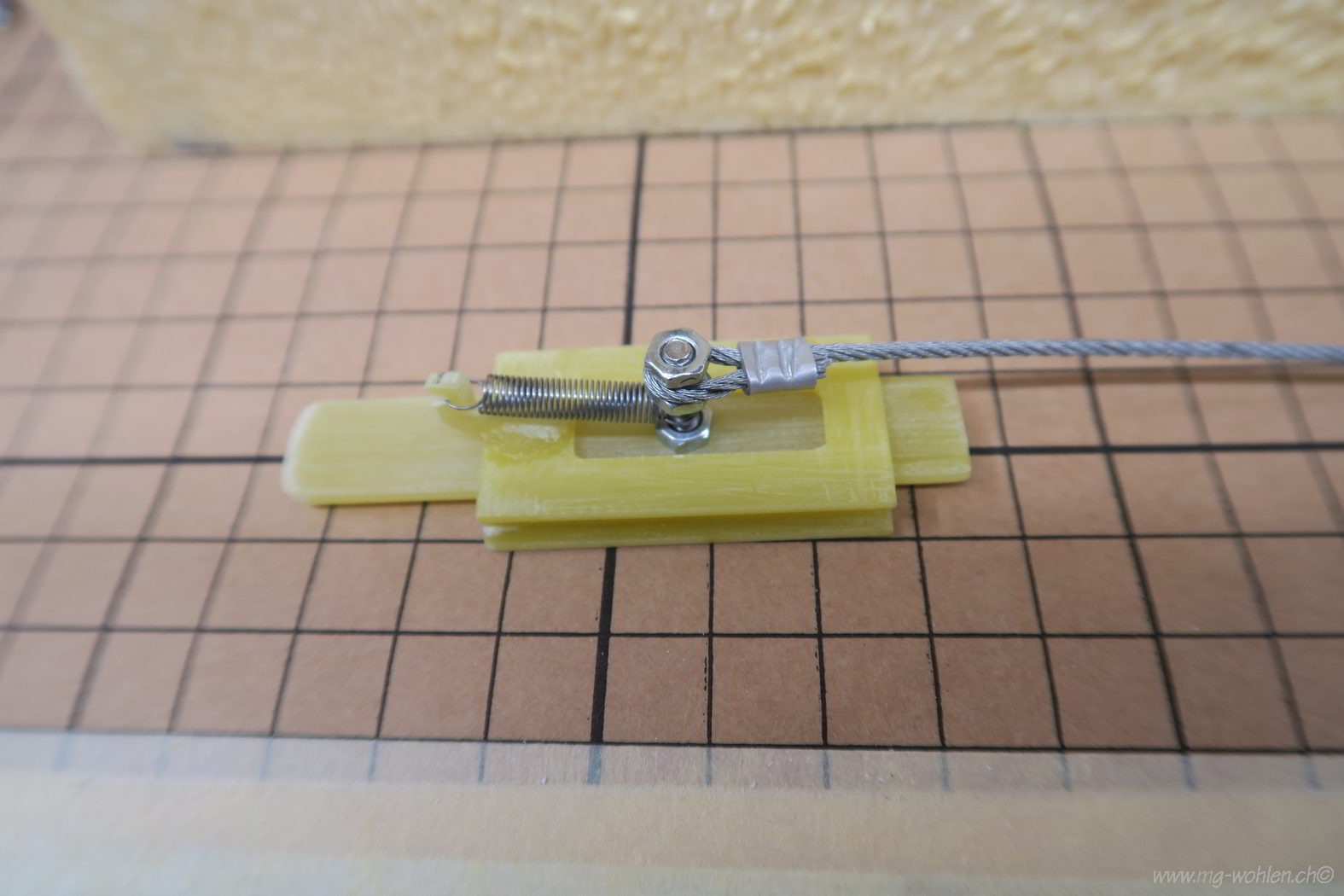

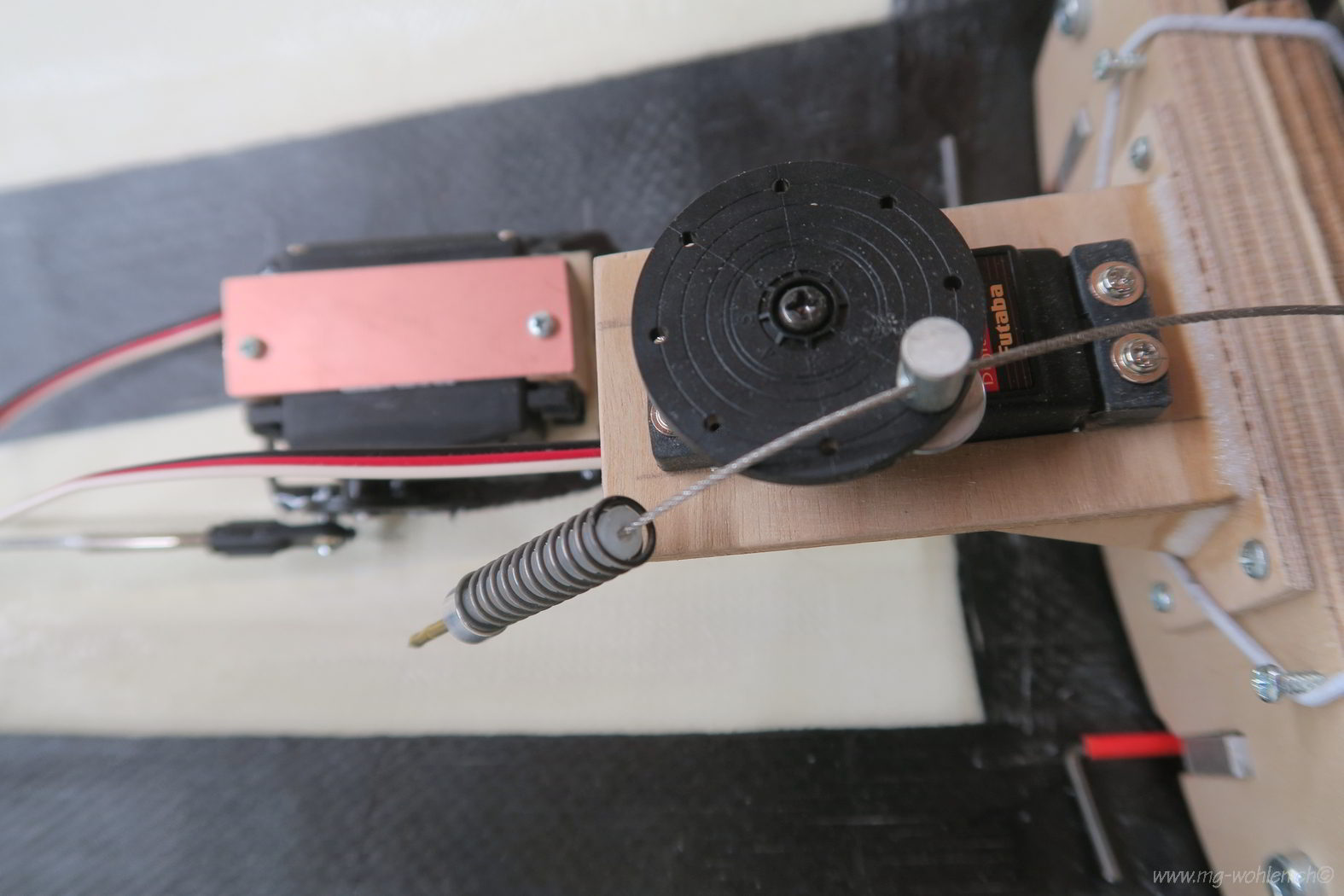

Bei der Bremse ist eine Dämpfungsfeder eingebaut um eine Blockade zu verhindern

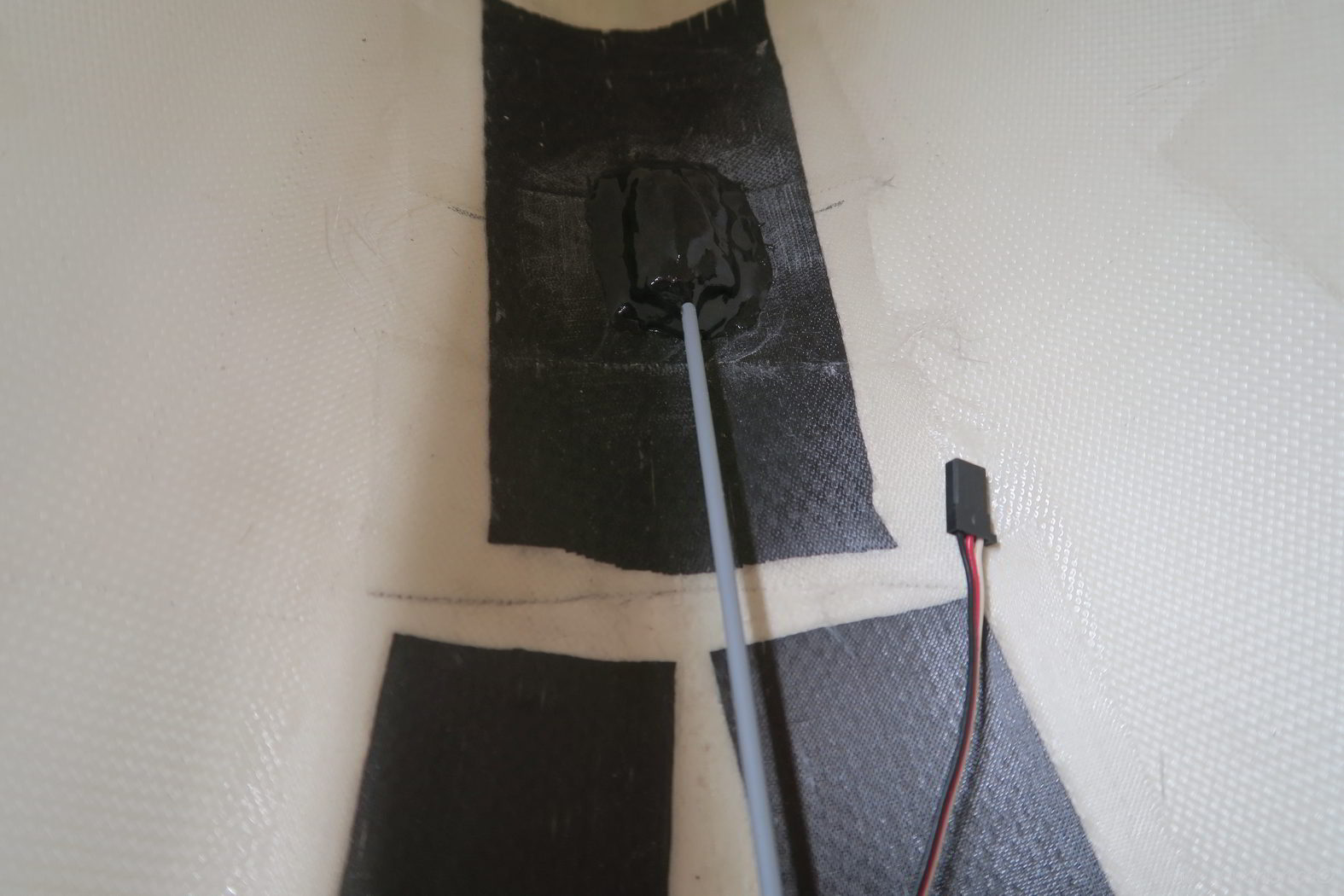

Für einen eventuellen Einbau eines Nasenmotors wird die Schleppkupplung unten eingebaut

Der defekte Haubenrahmen wird repariert und angepasst

Haubenverschluss Marke Eigenbau

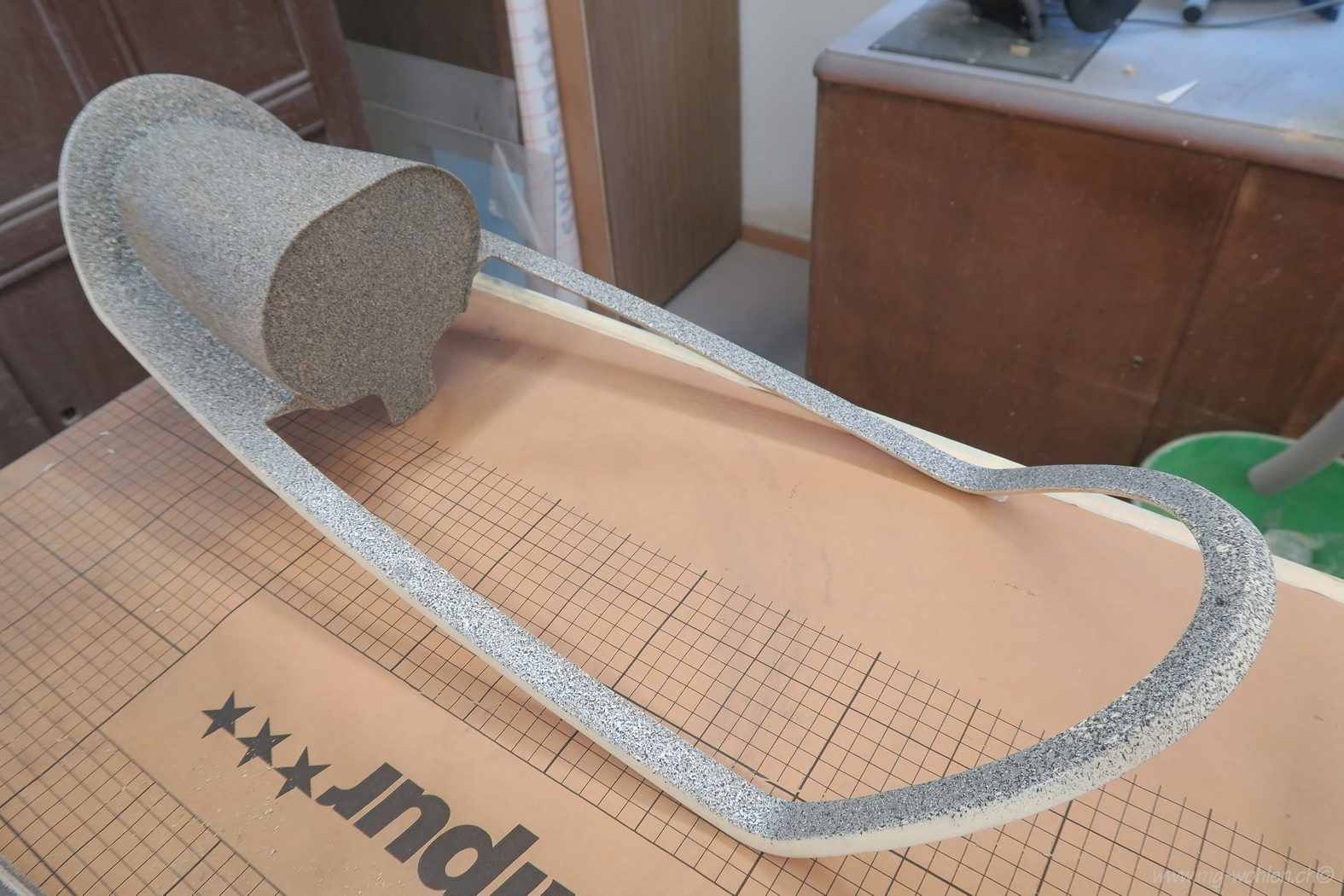

Auch der Haubenrahmen wird mit Granitspray gespritzt

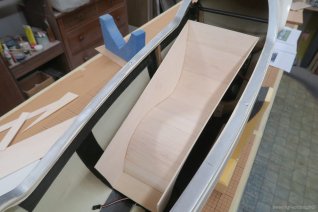

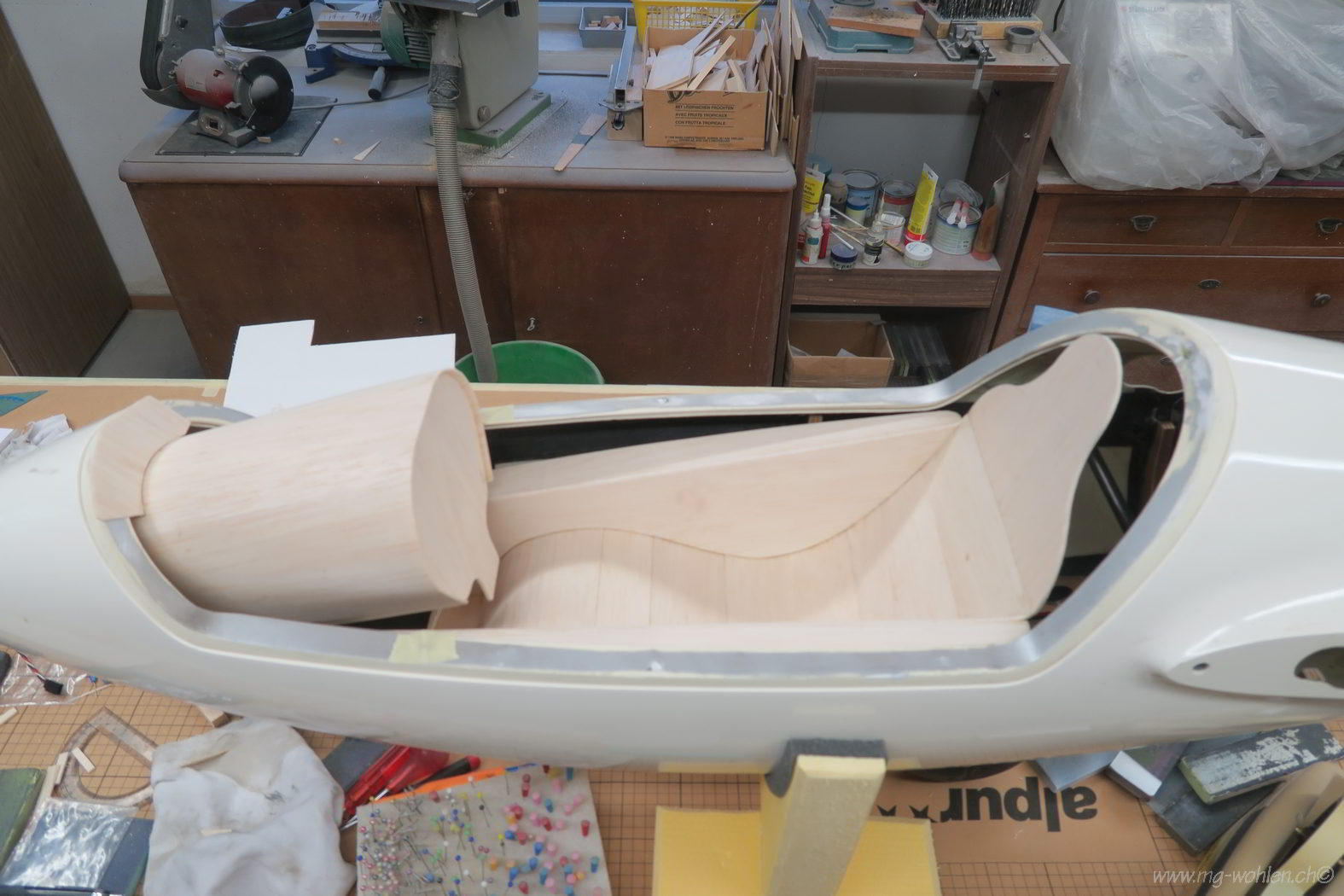

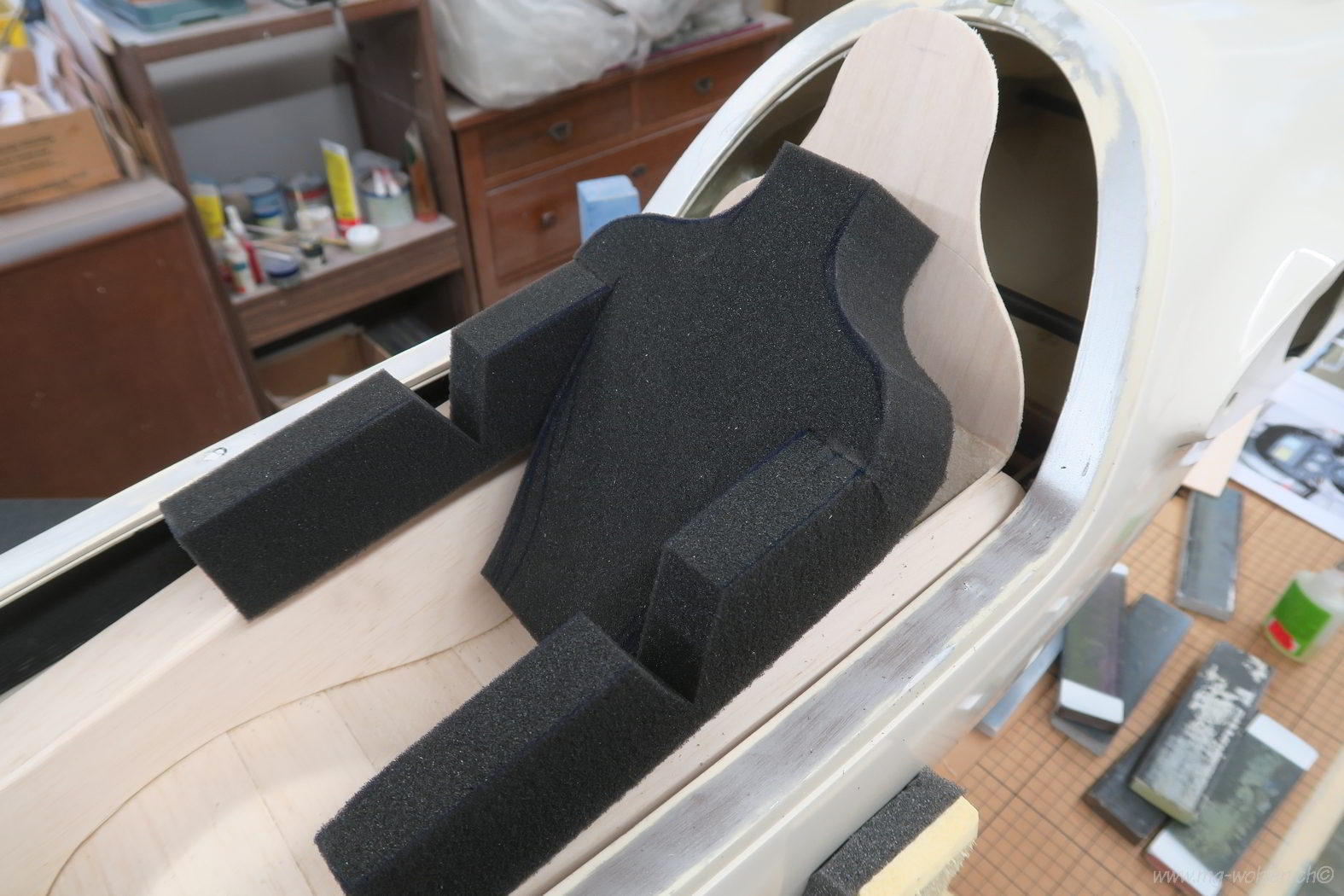

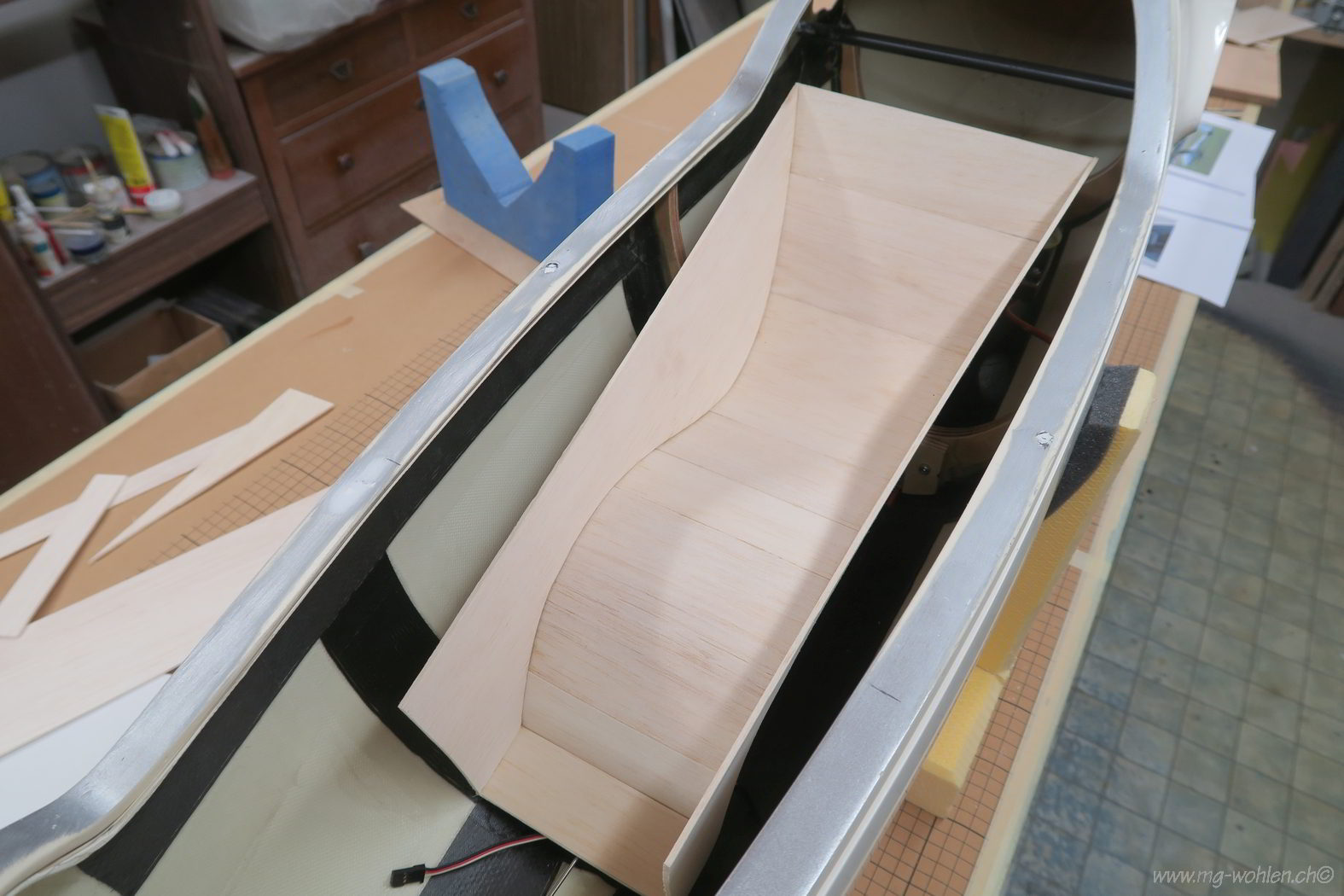

Der Pilotensitz muss in den Rumpf eingepasst werden

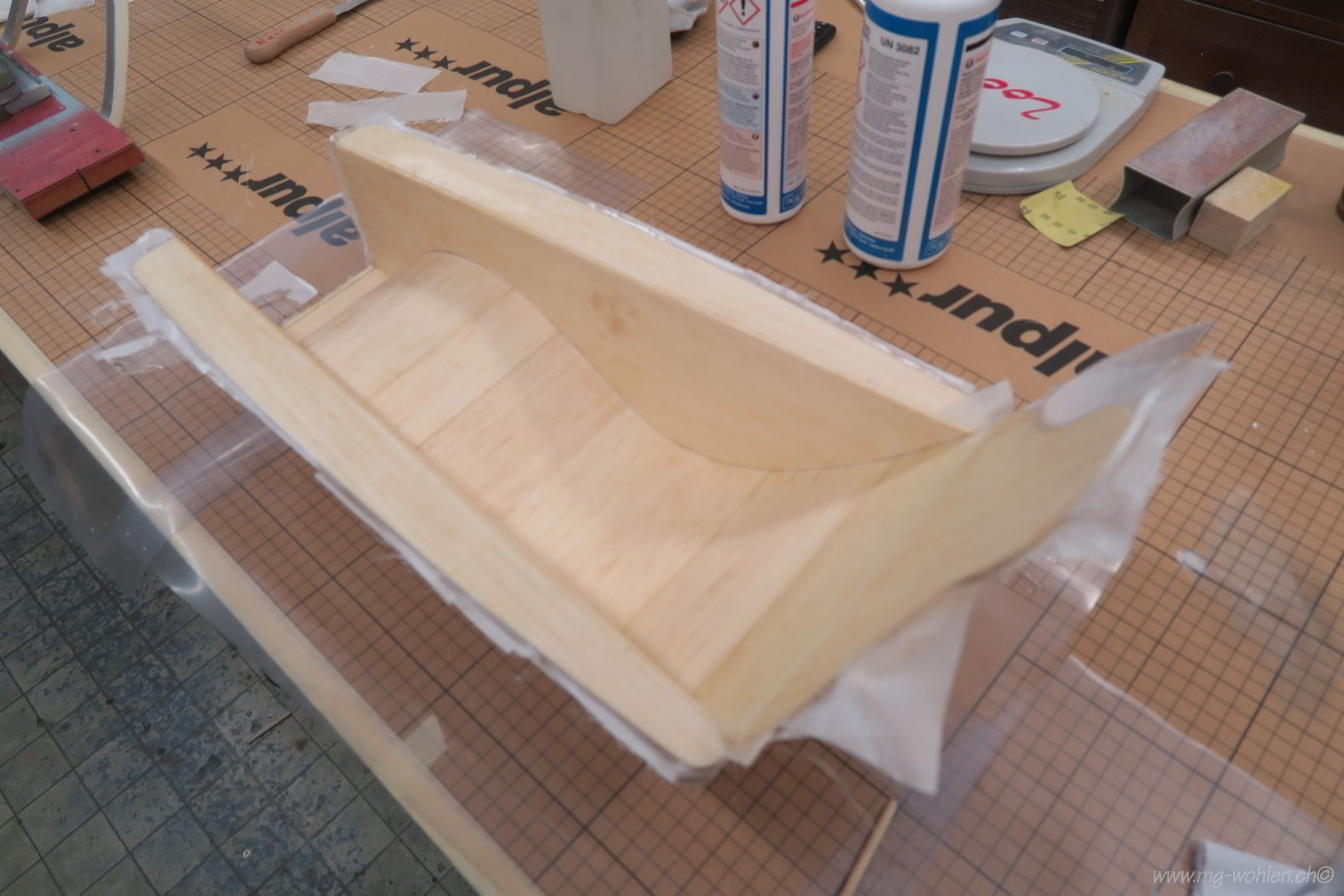

Zur Stabilität ist der Sitz beidseitig mit 49g Glas belegt

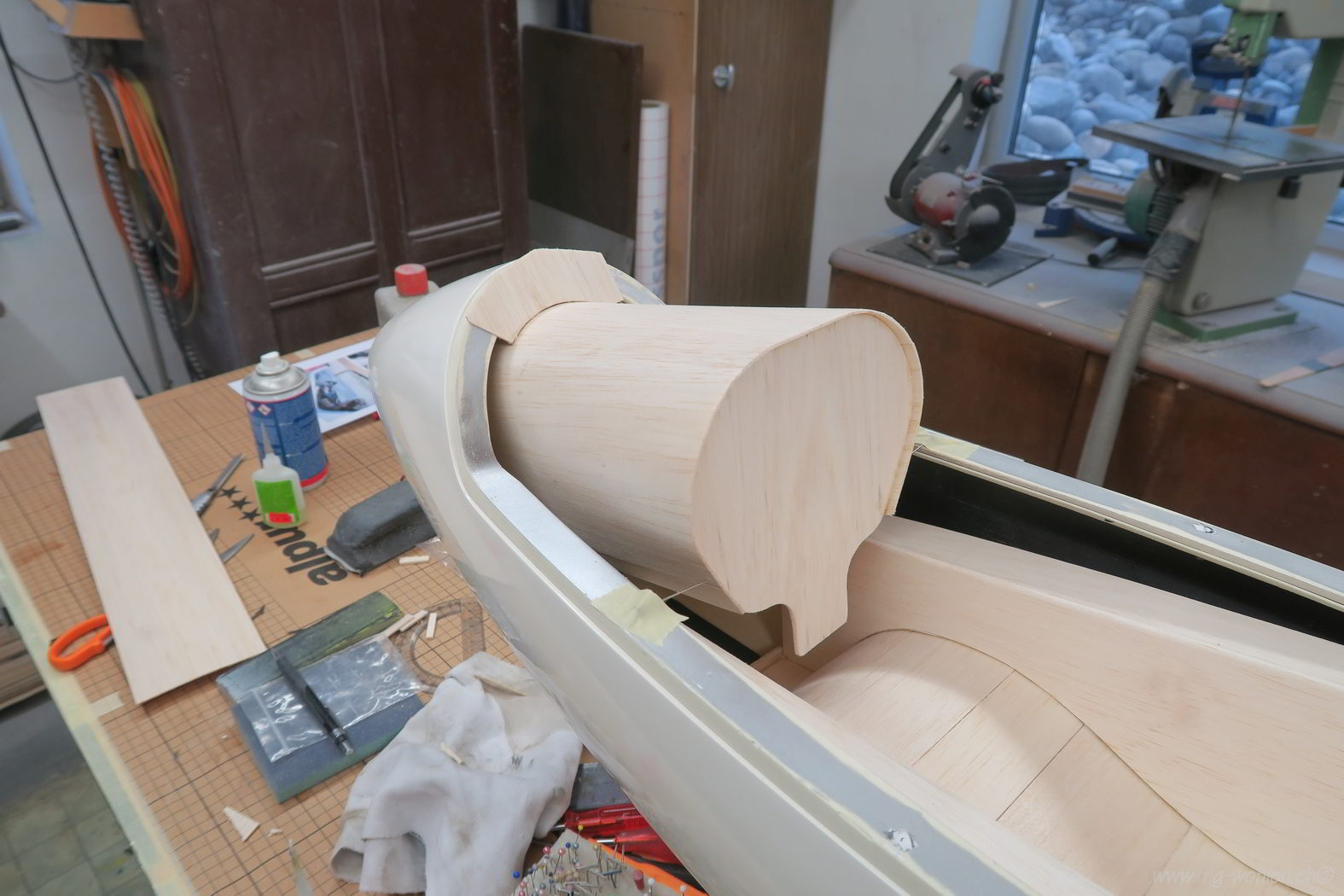

Ein Instrumentenpilz auch aus Balsaholz

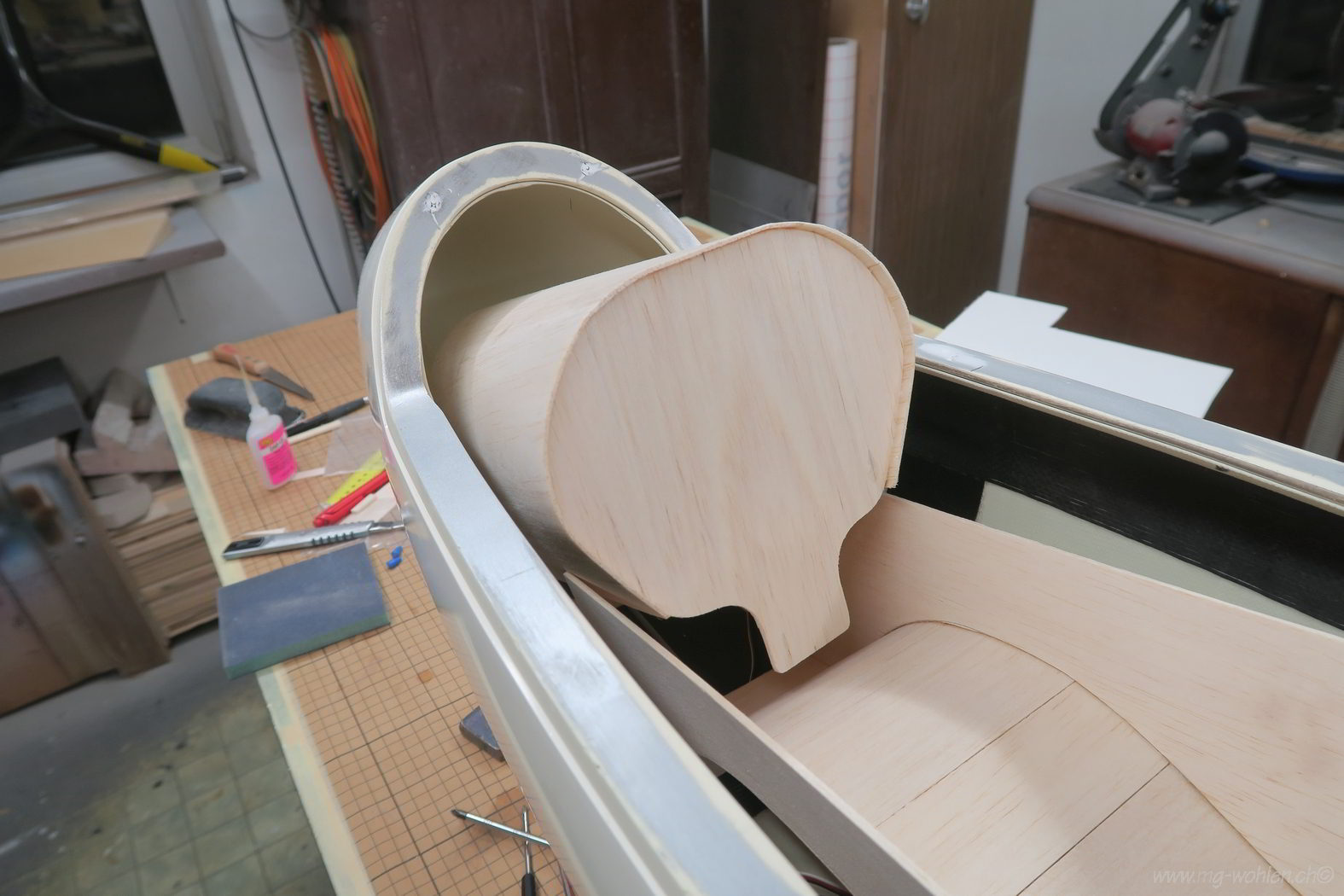

Der Instrumentenpilz ist prov. befestigt

Der Pilz wir am Haubenrahmen fix verklebt

Jetzt kann der Pilot konstruiert werden

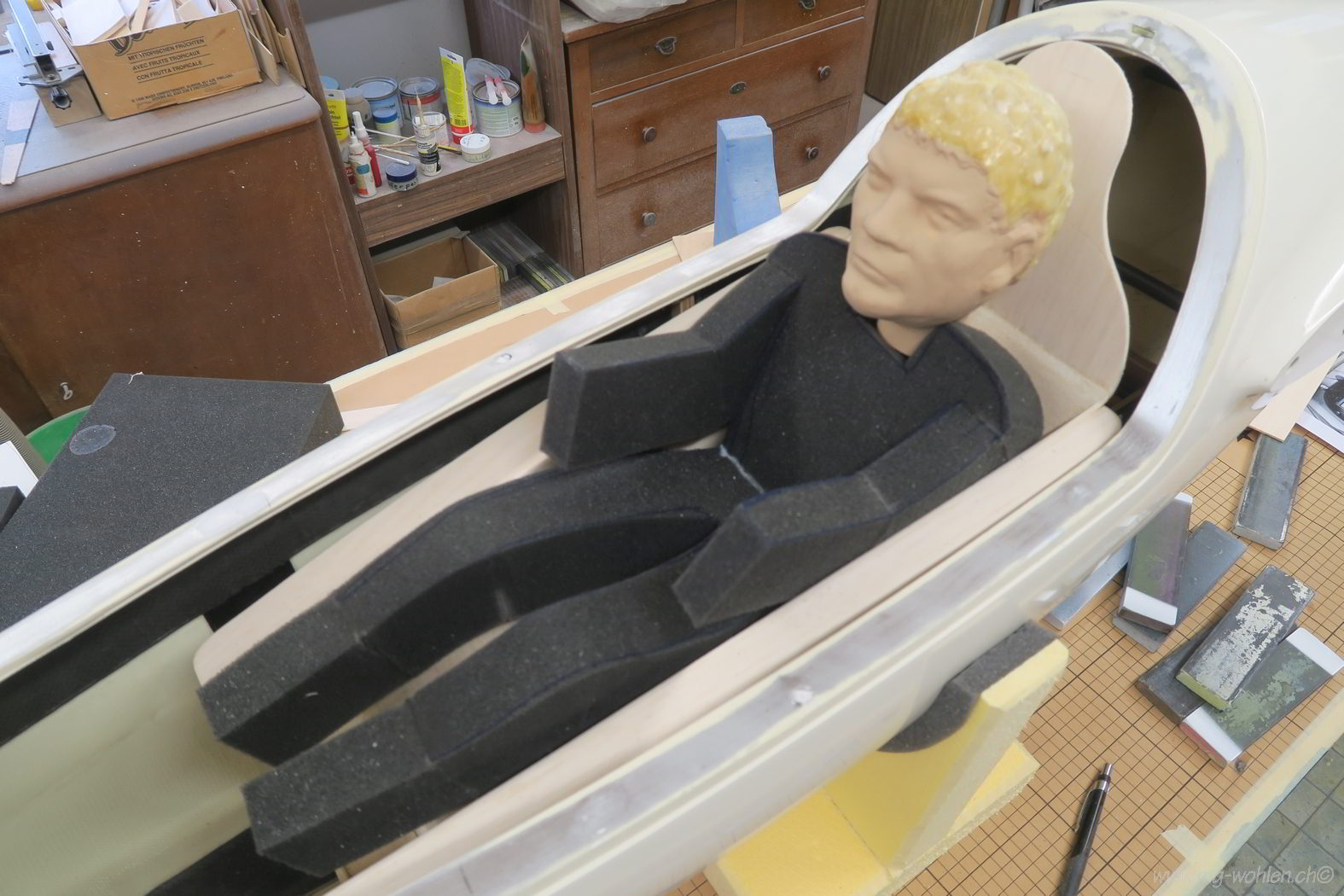

Die Grösse vom Piloten gibt der Sitz vor

Kleinwüchsig mit grossem Kopf

Hände und Beine werden geformt

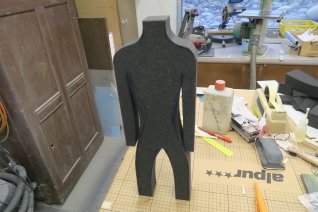

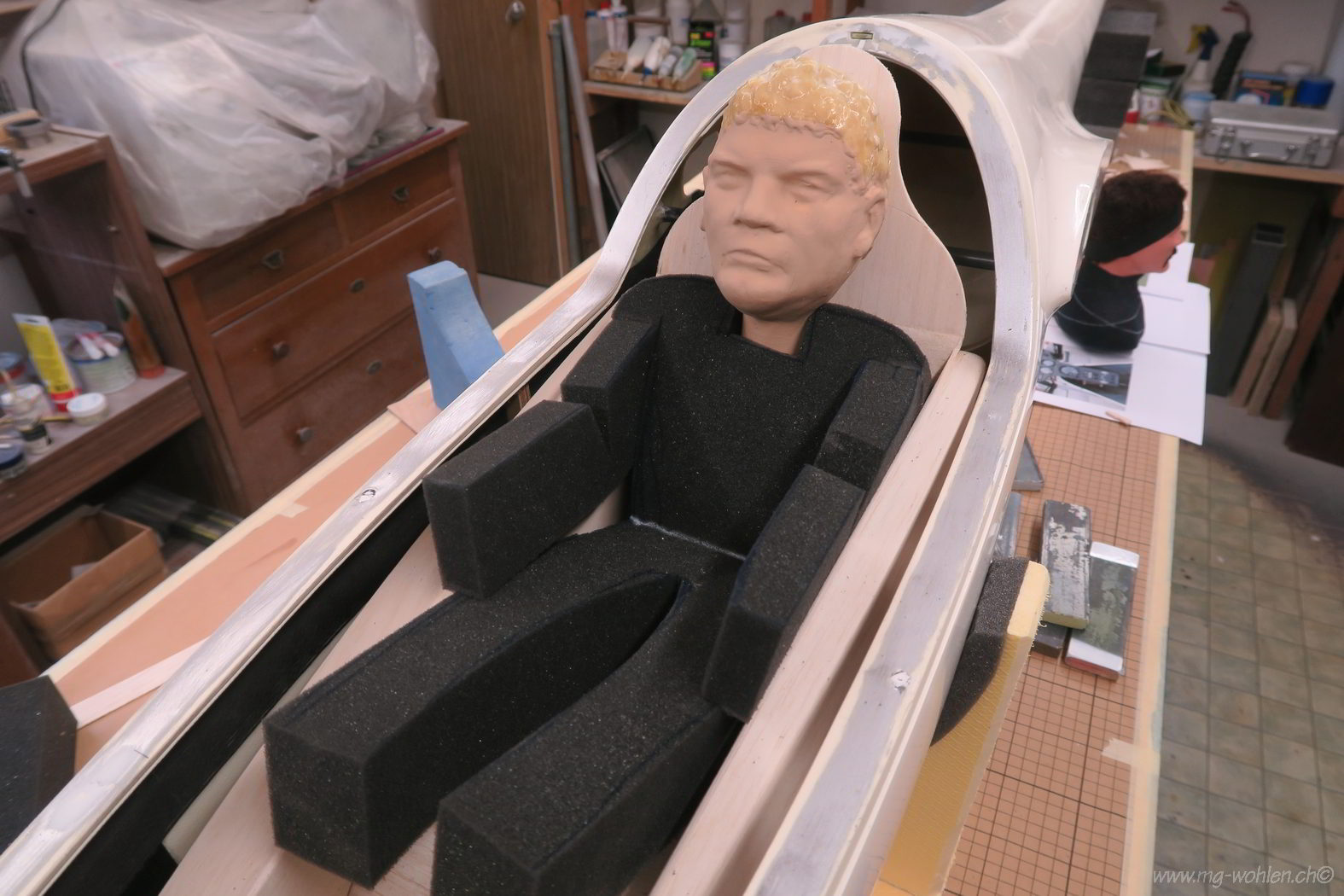

Vor dem Bekleiden ist er sehr schlank

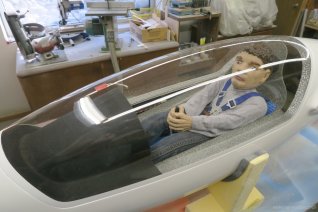

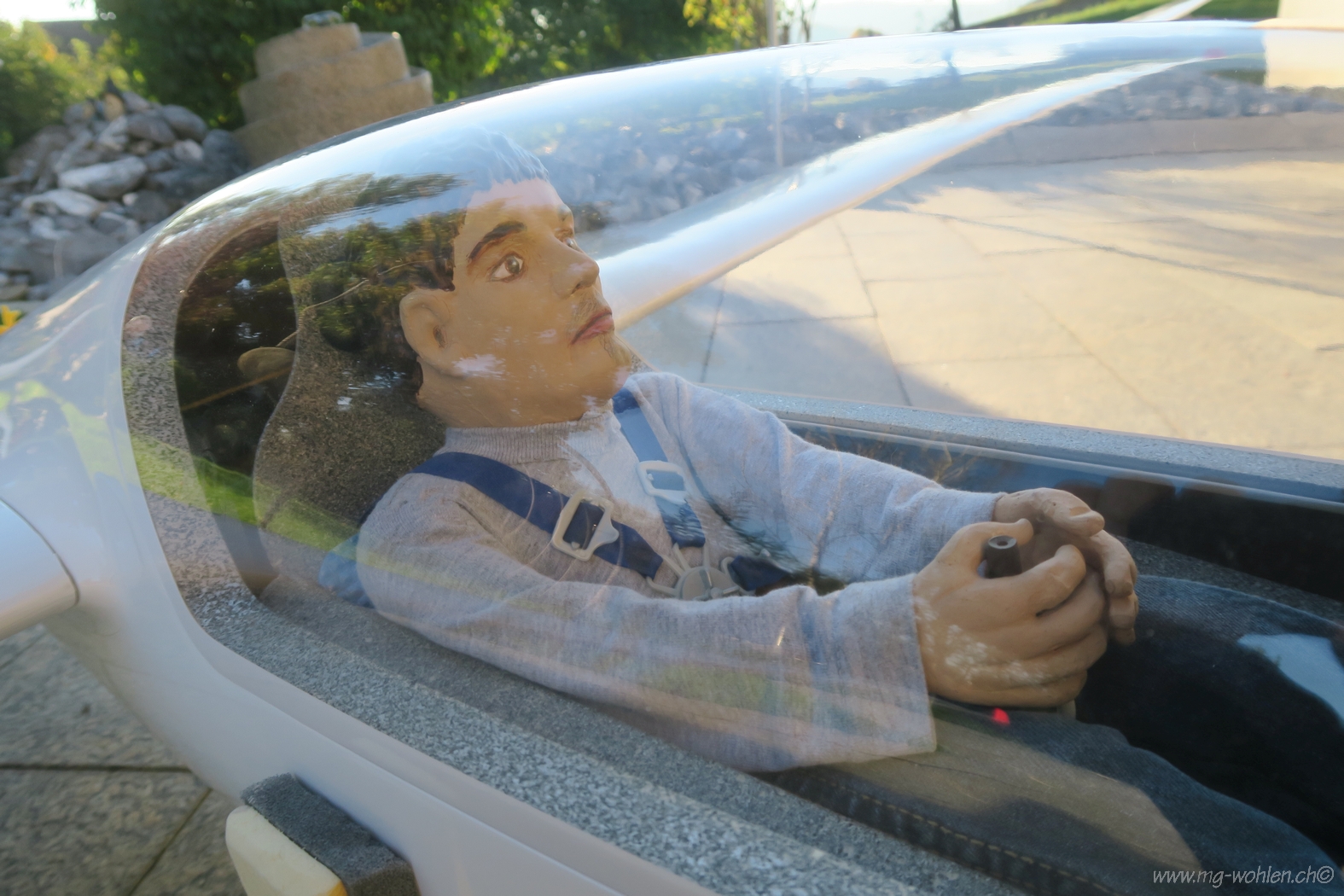

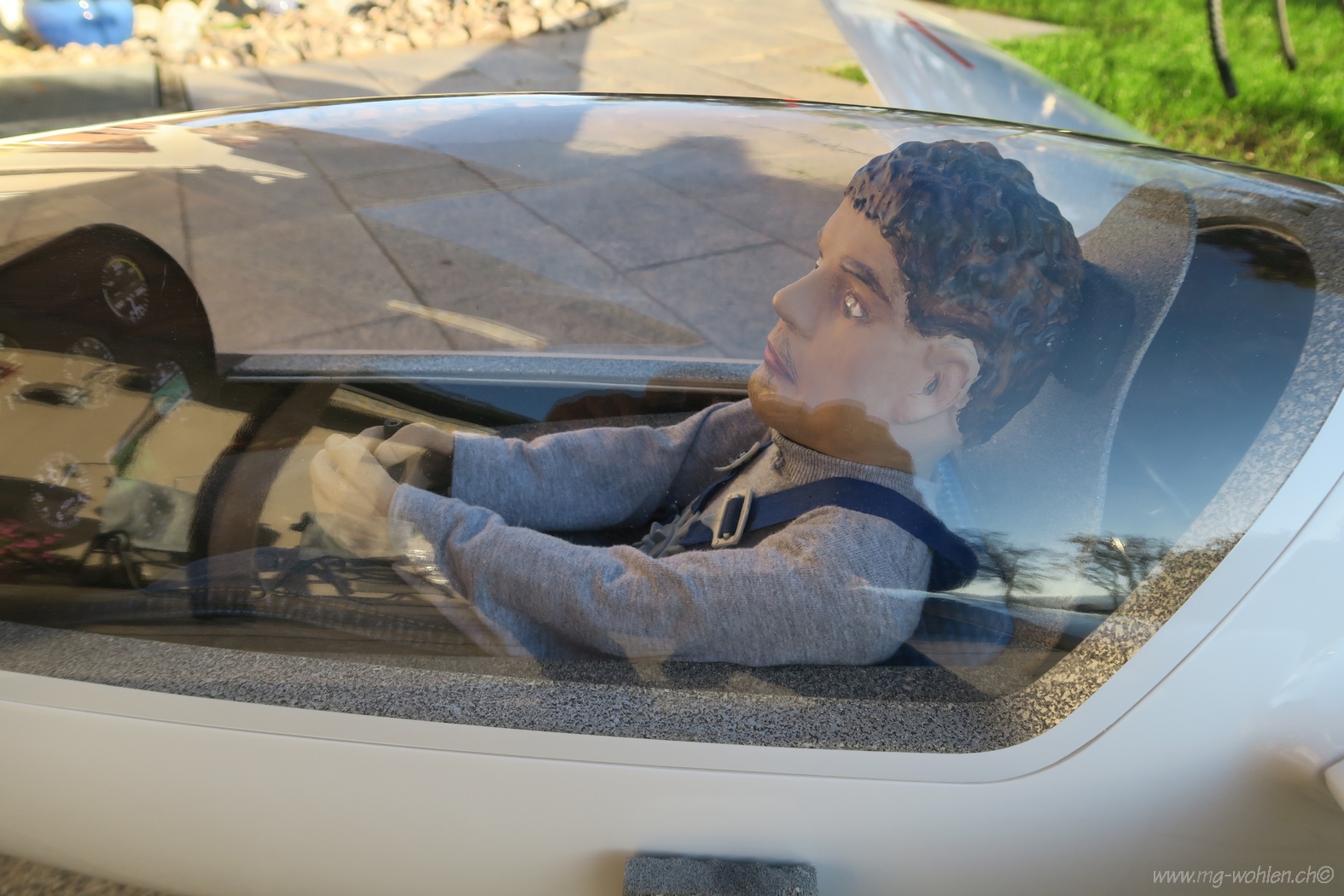

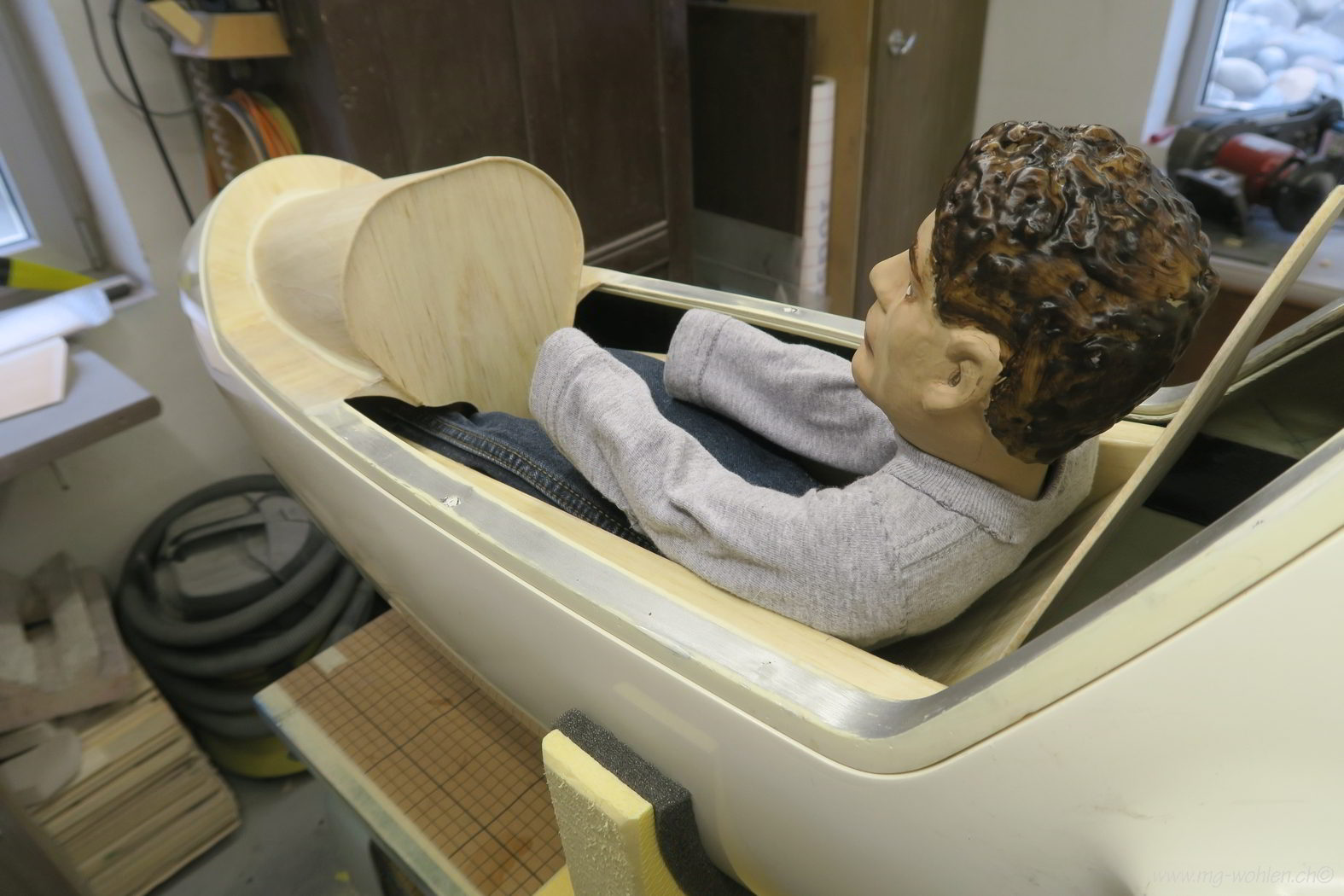

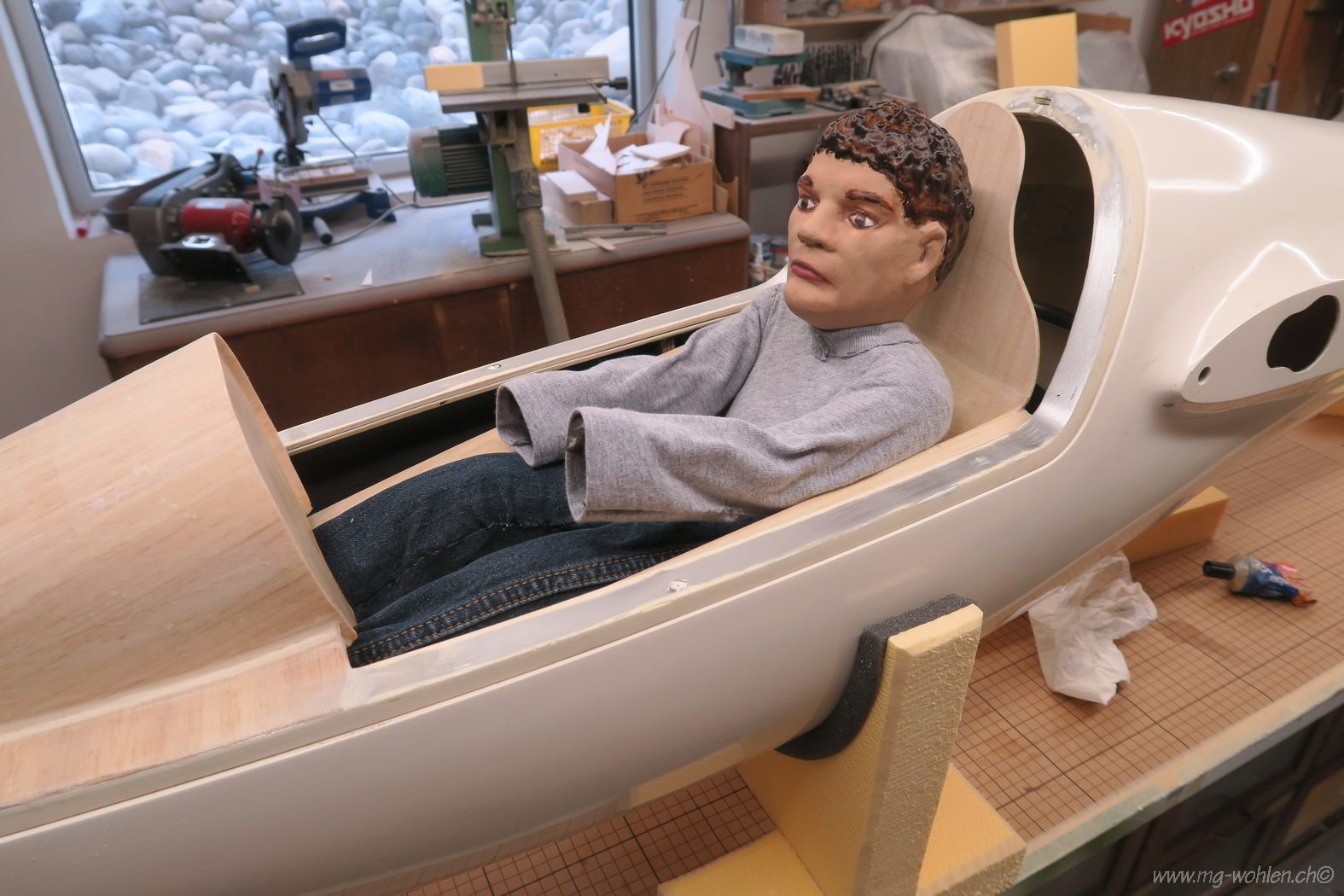

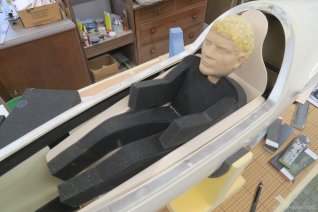

Angezogen ist es schon besser

Die Hände fehlen noch

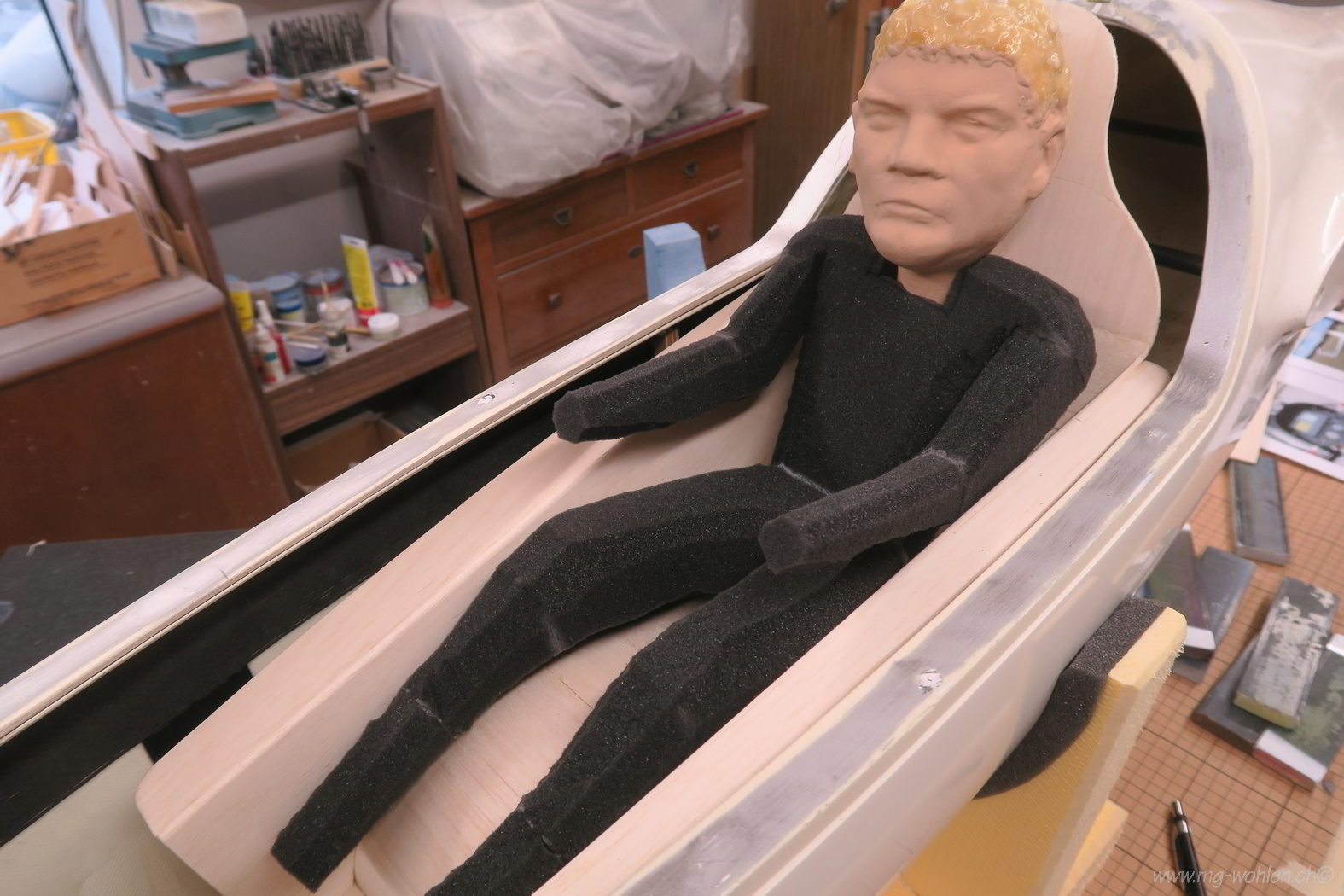

Eine Top Figur hat halt nicht jeder

Ohne Hände und Füsse würde ich auch so drein schauen

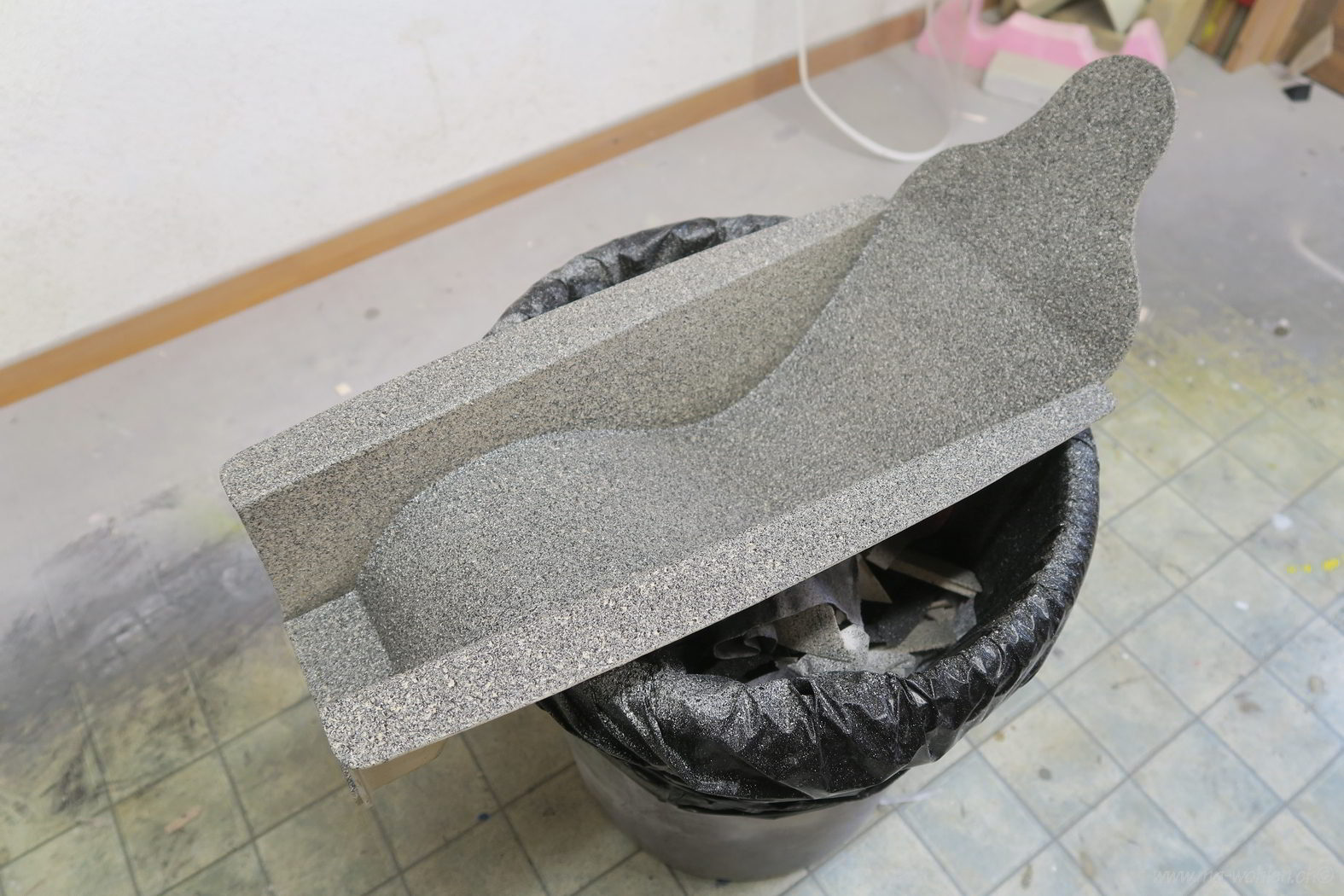

Granitspray aus dem Baumarkt

Weiter geht es mit dem Heckrad einbau

Das Höhenleitwerk hat 1° EWD zur Fläche

Die Anlenkung wird bewusst einfach und leicht gestaltet

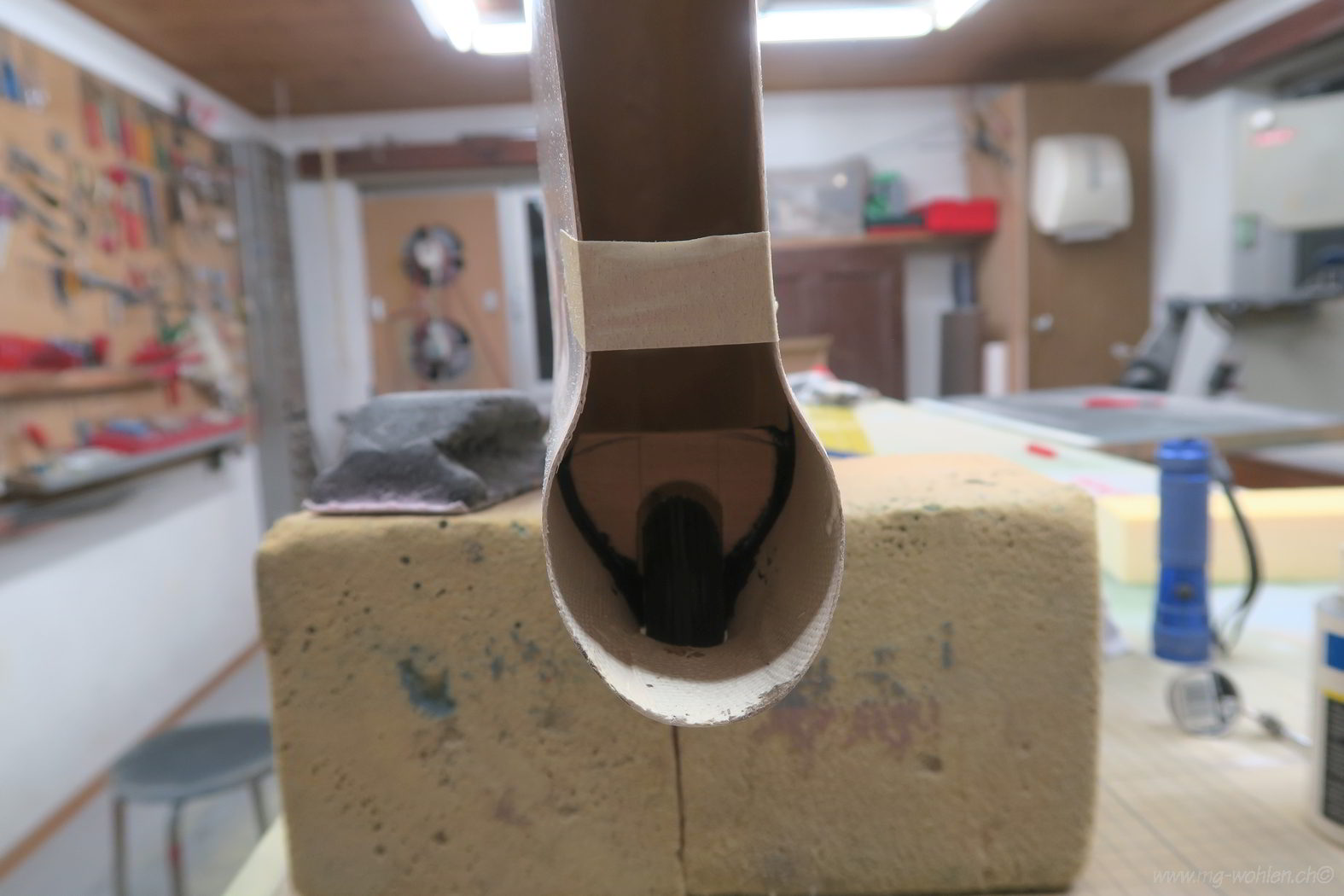

Der Abschlussspant in der Vorbereitung

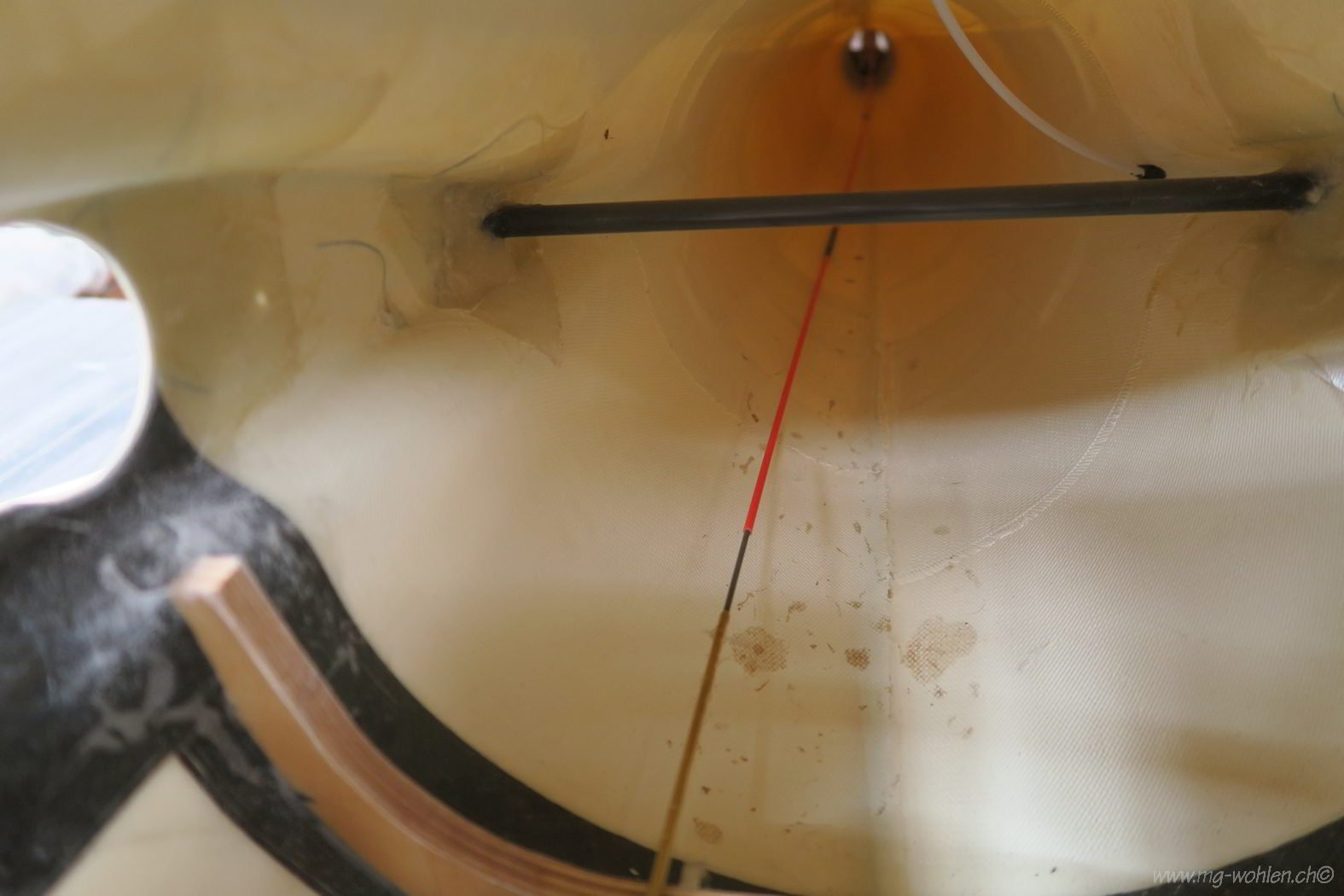

Der Bowdenzug muss verlängert werden

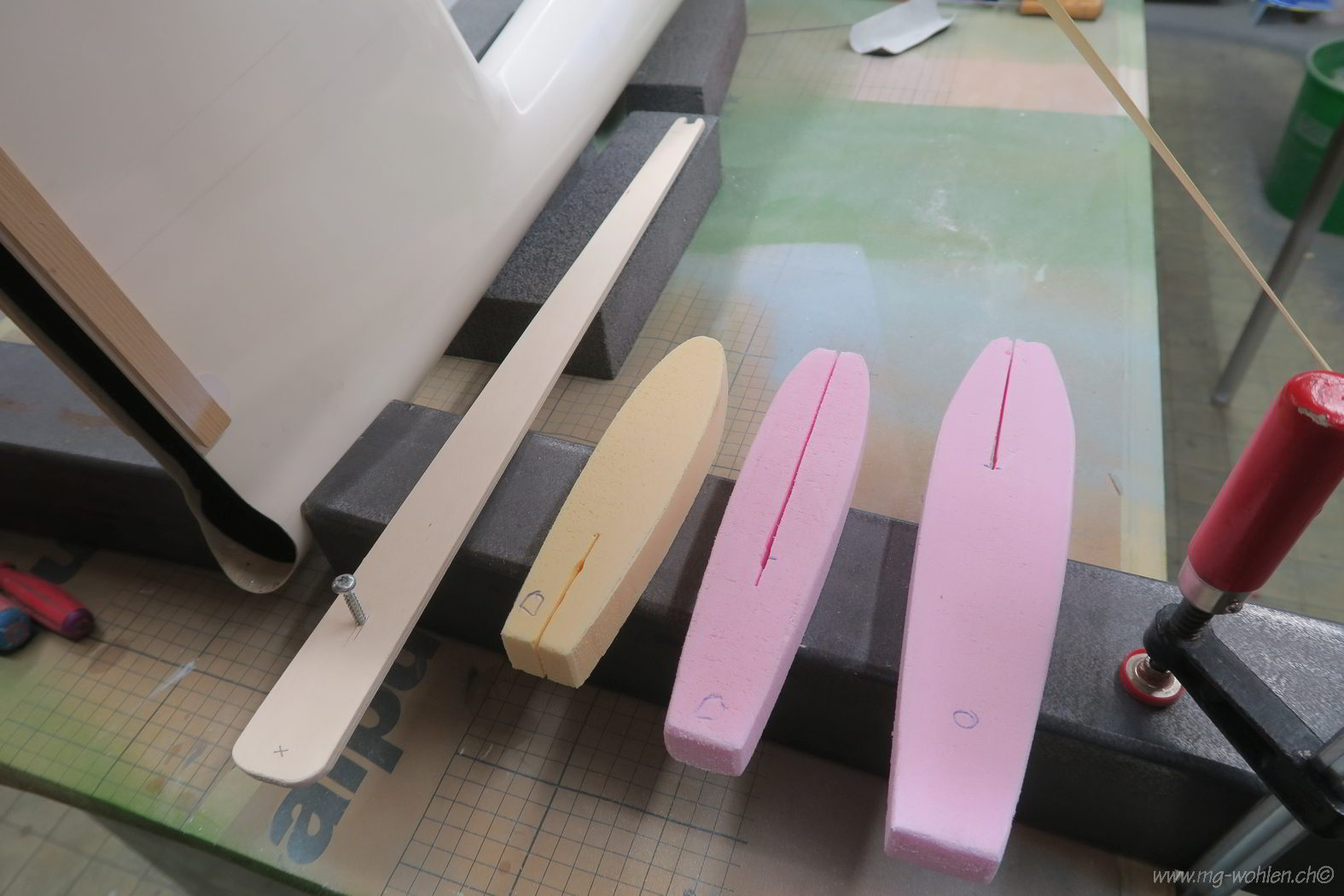

Dies sind Stützrippen für das Seitenleitwerk

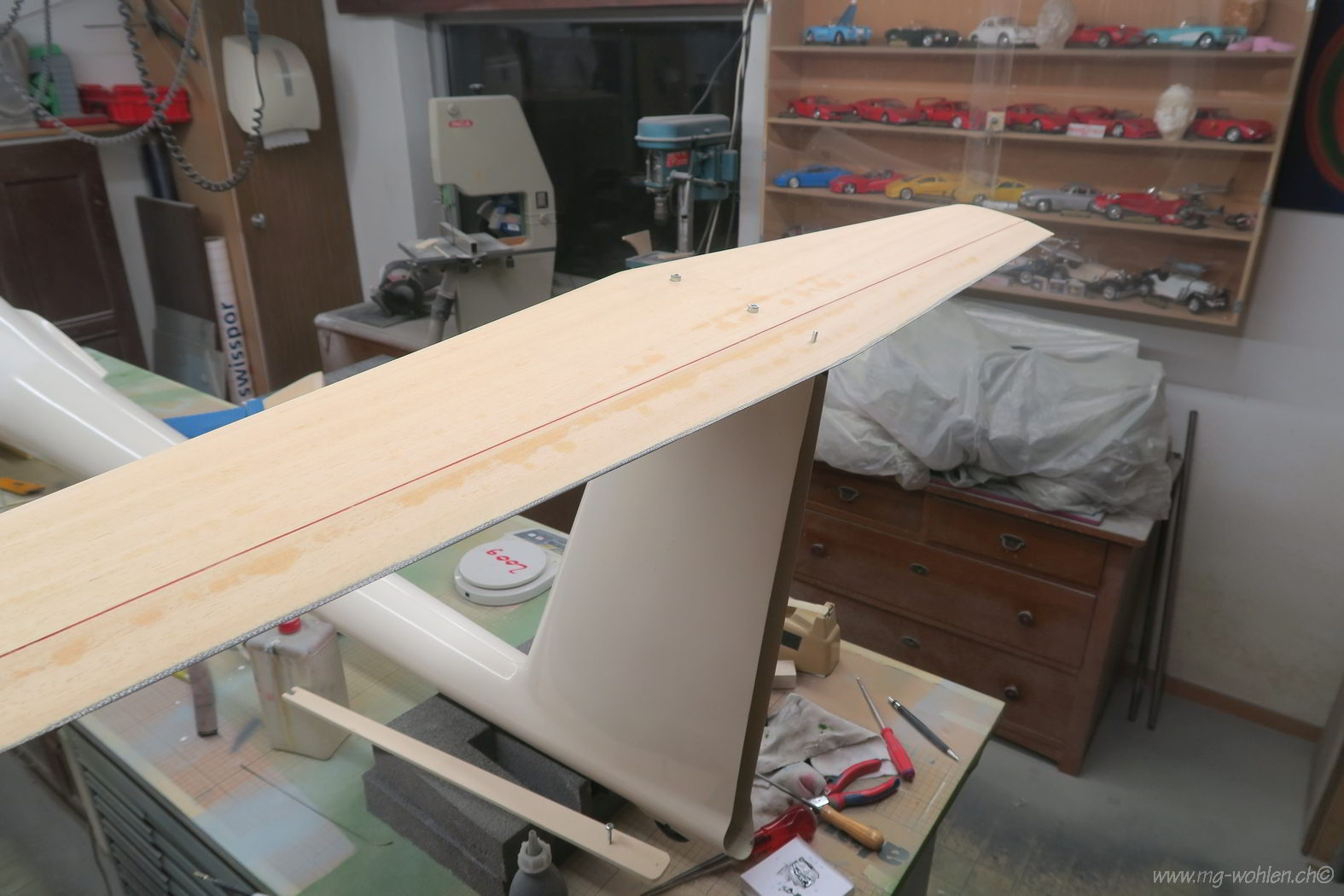

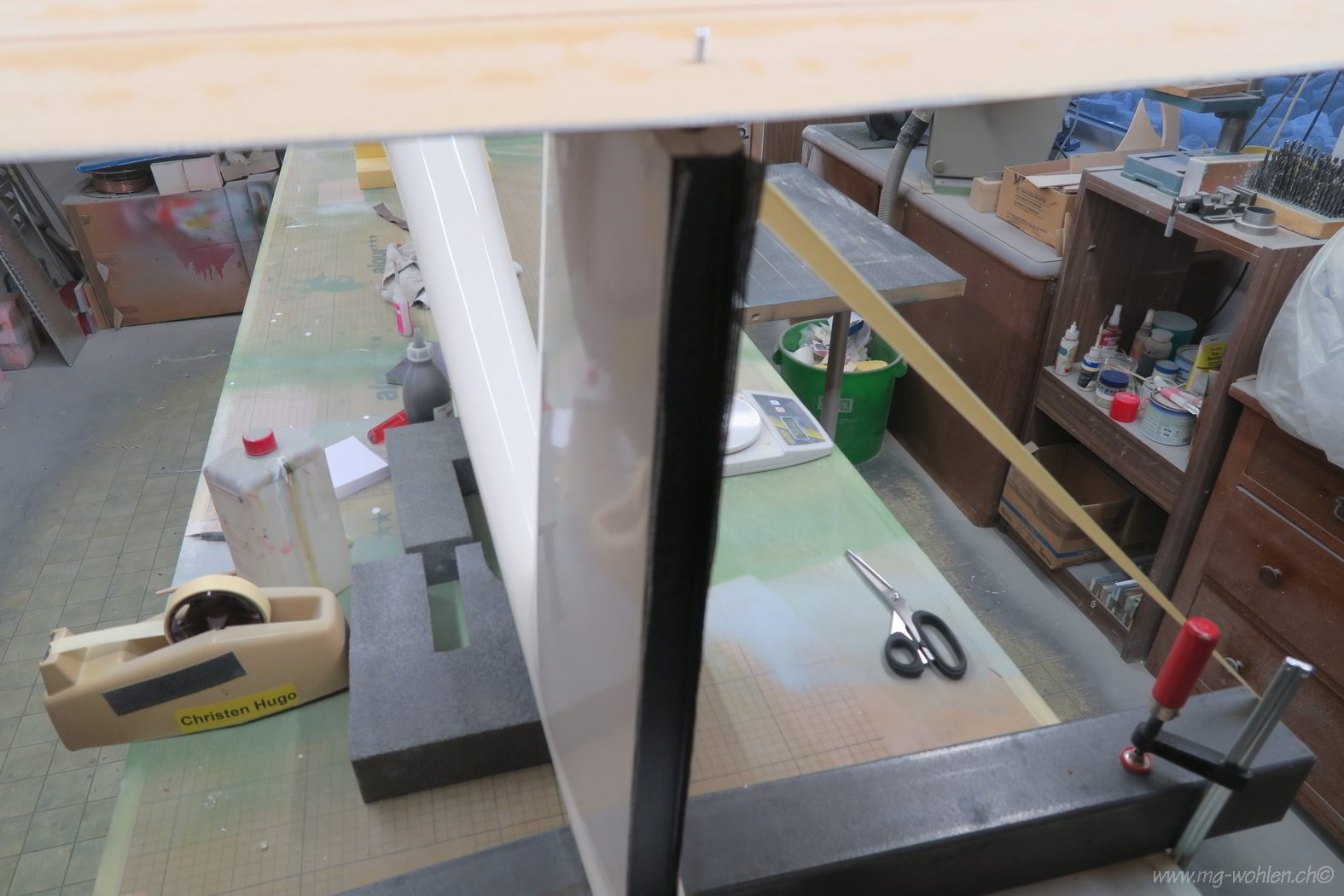

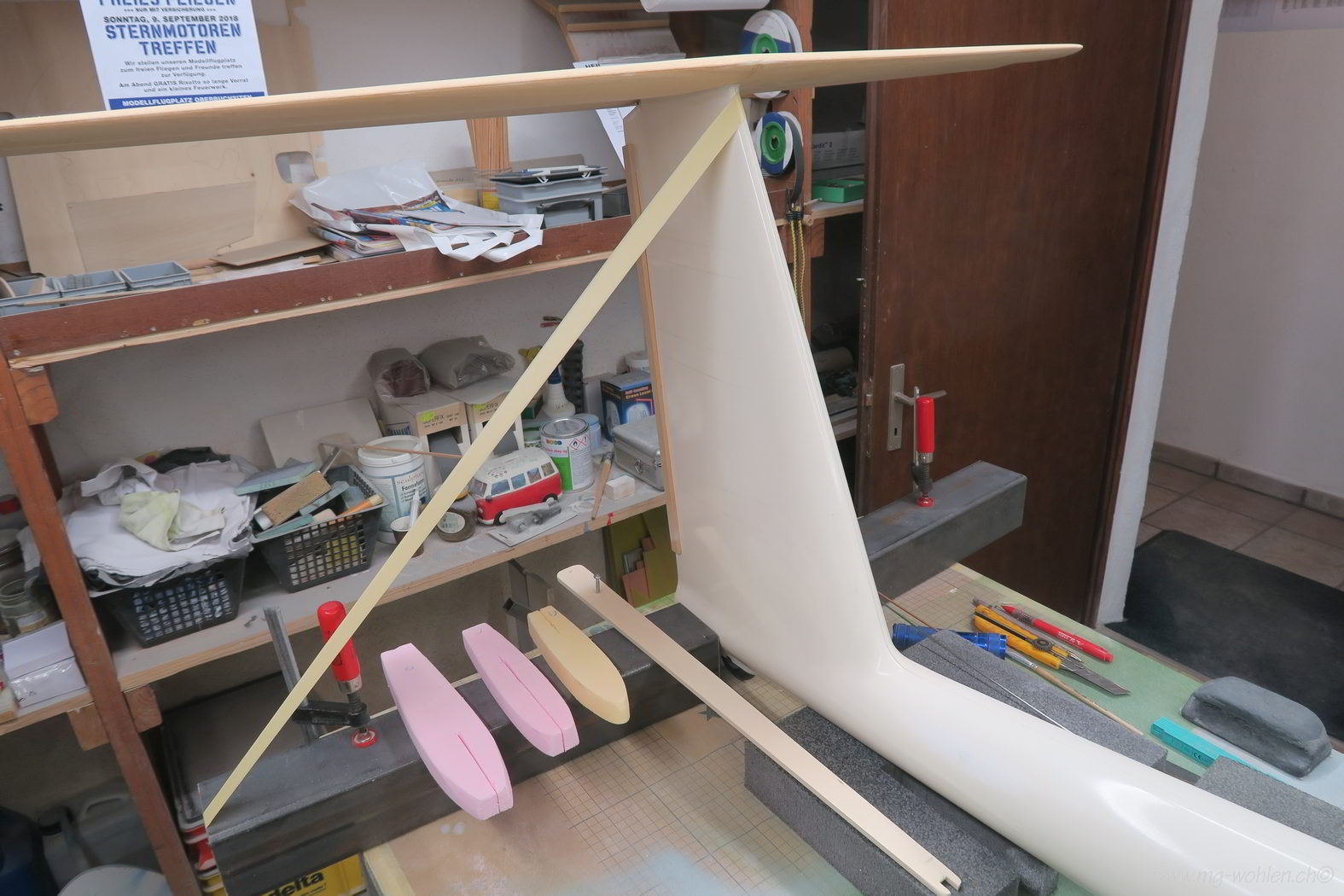

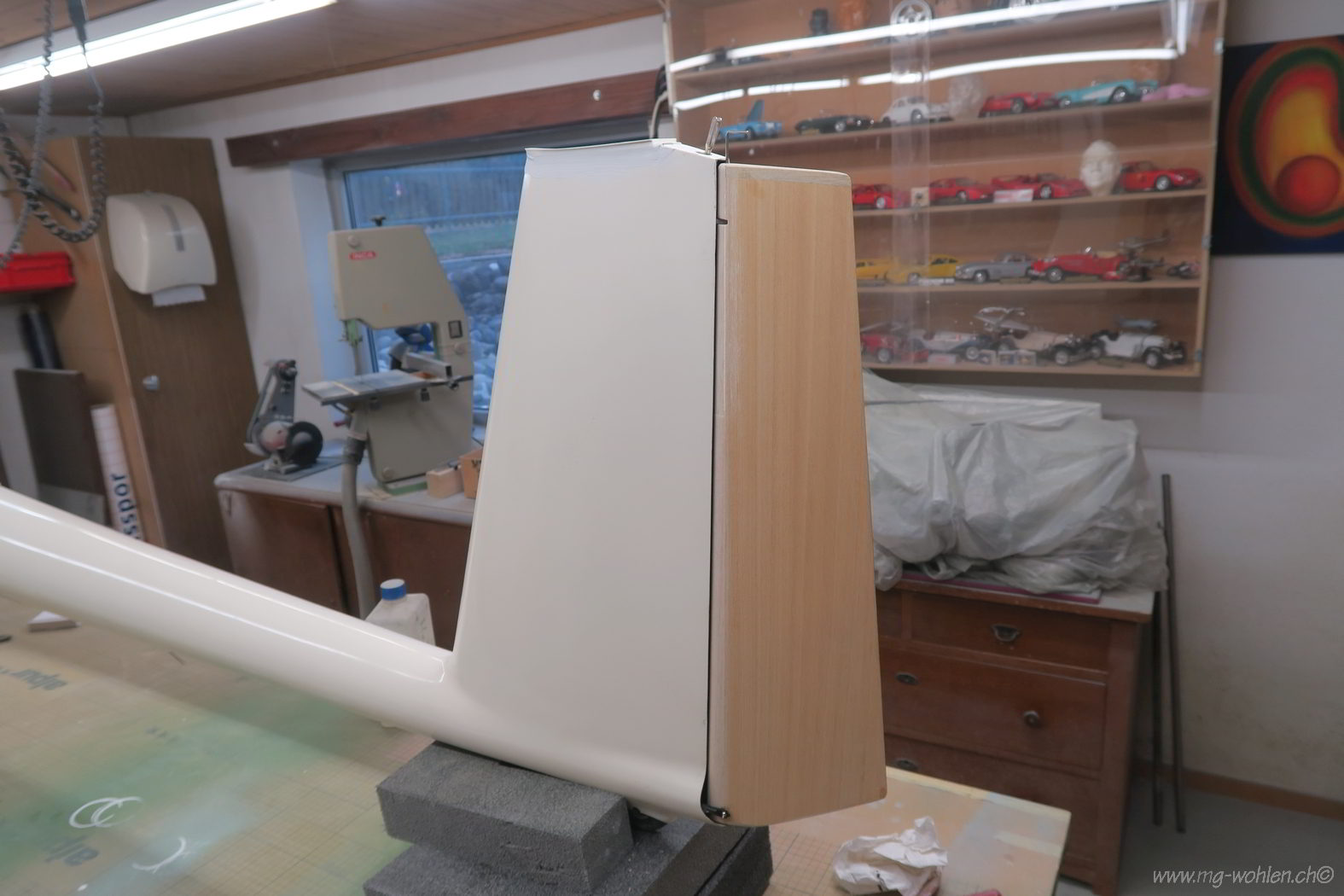

Das SLW und das HLW werden ausgerichtet

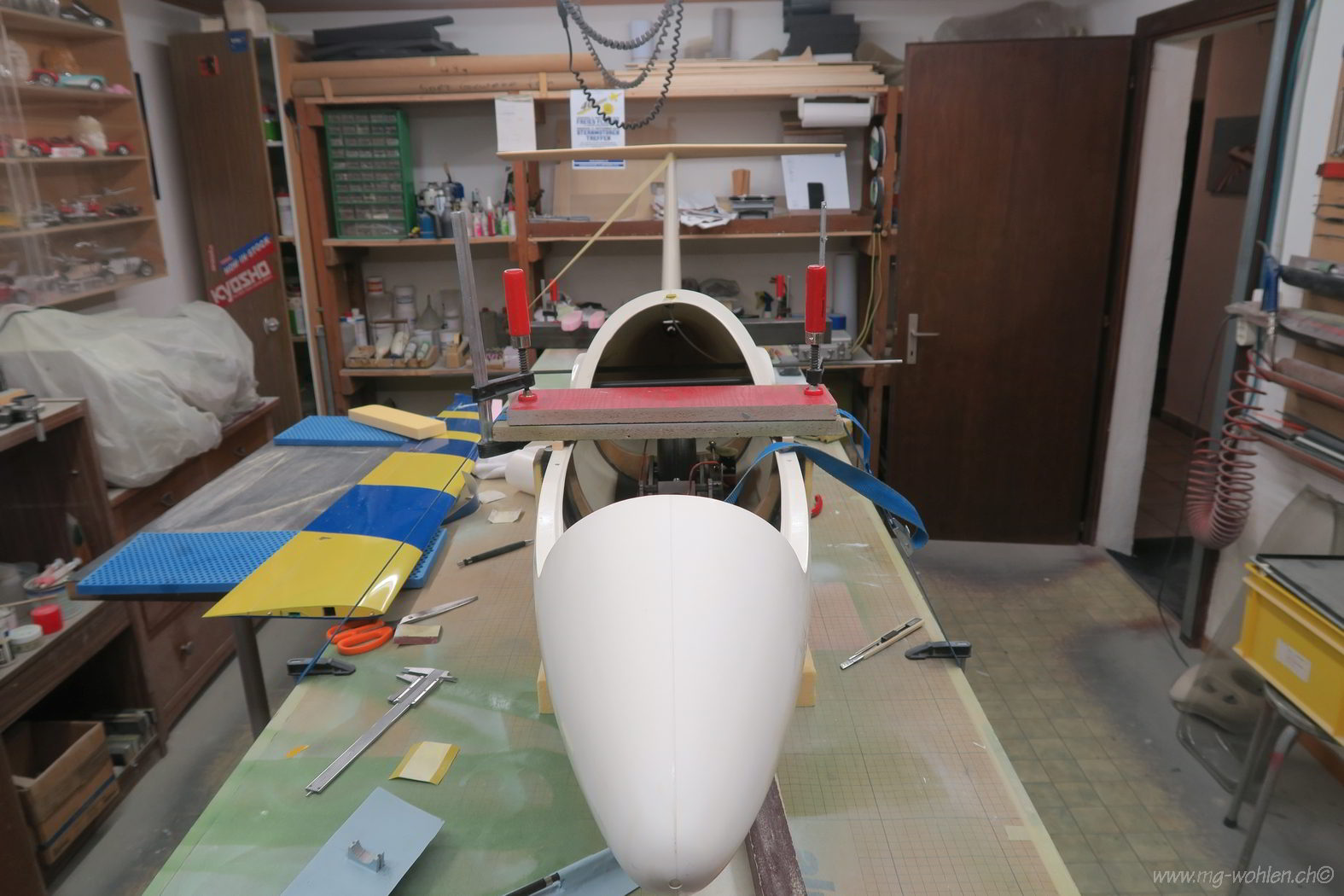

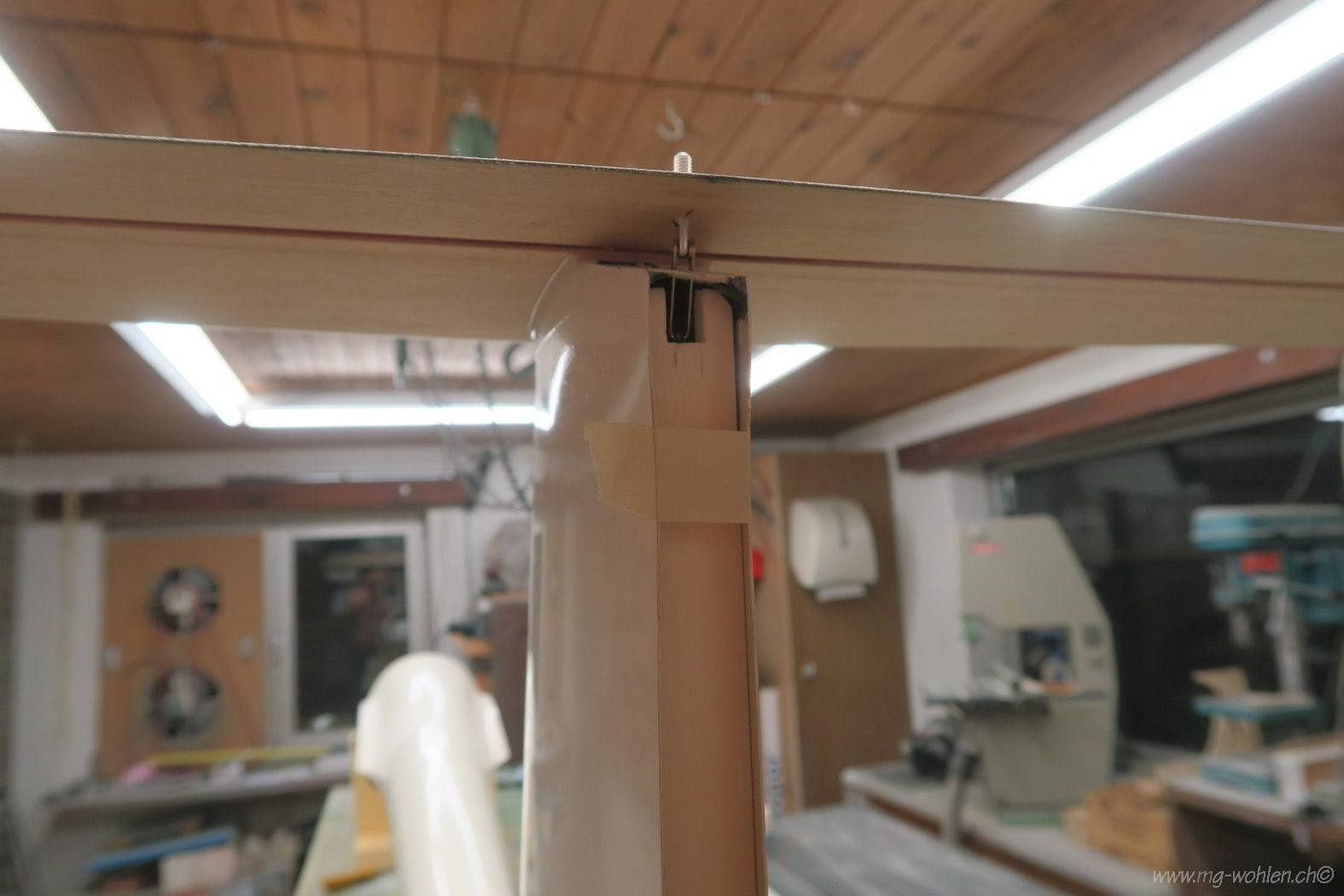

Alles in der Flucht und verspannt

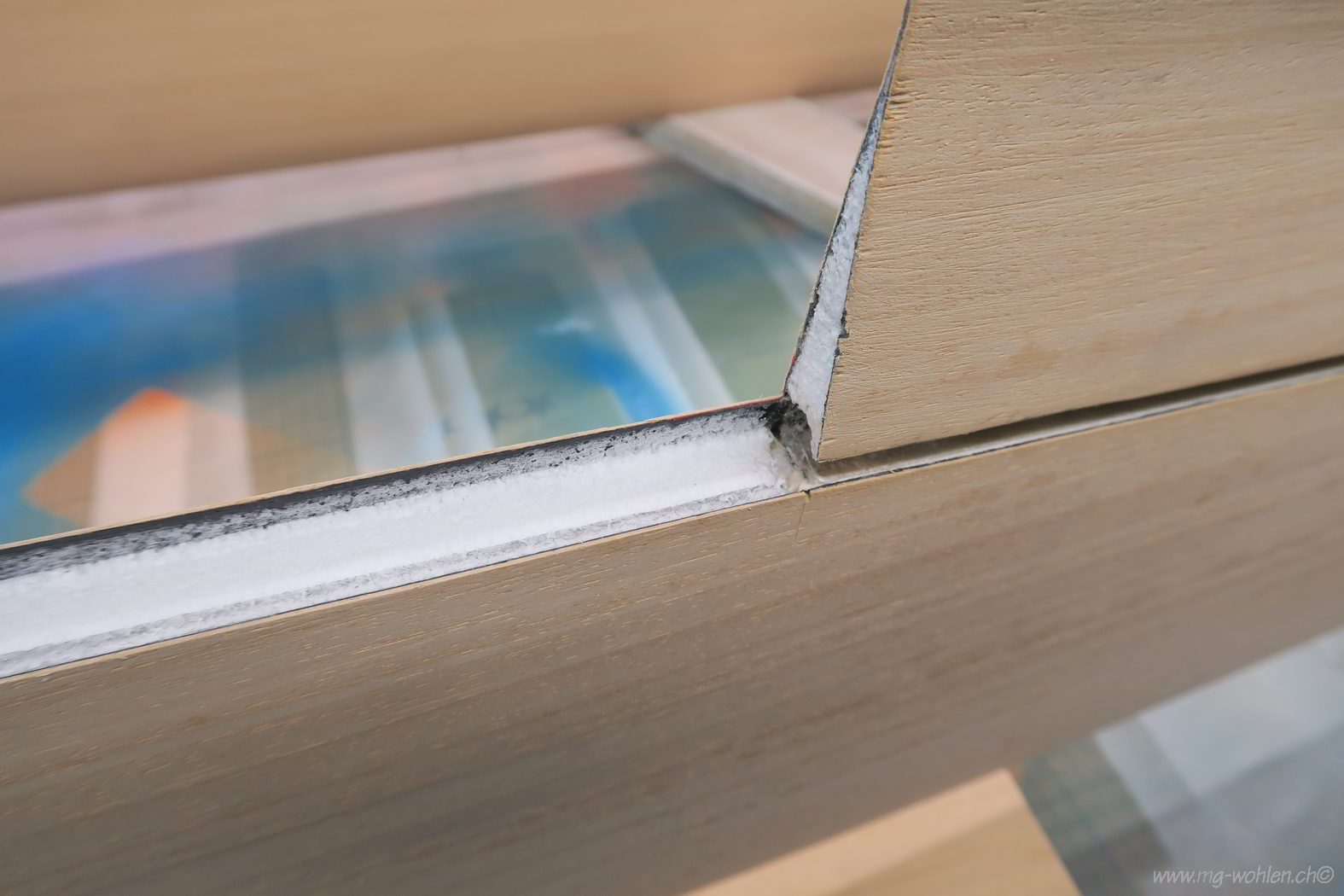

Jetzt werden die Rippen und der Abschlussspant eingeklebt

Der Abschlussspant wird noch mit CFK beschichtet

Hier werden die SLW Scharniere eingeklebt

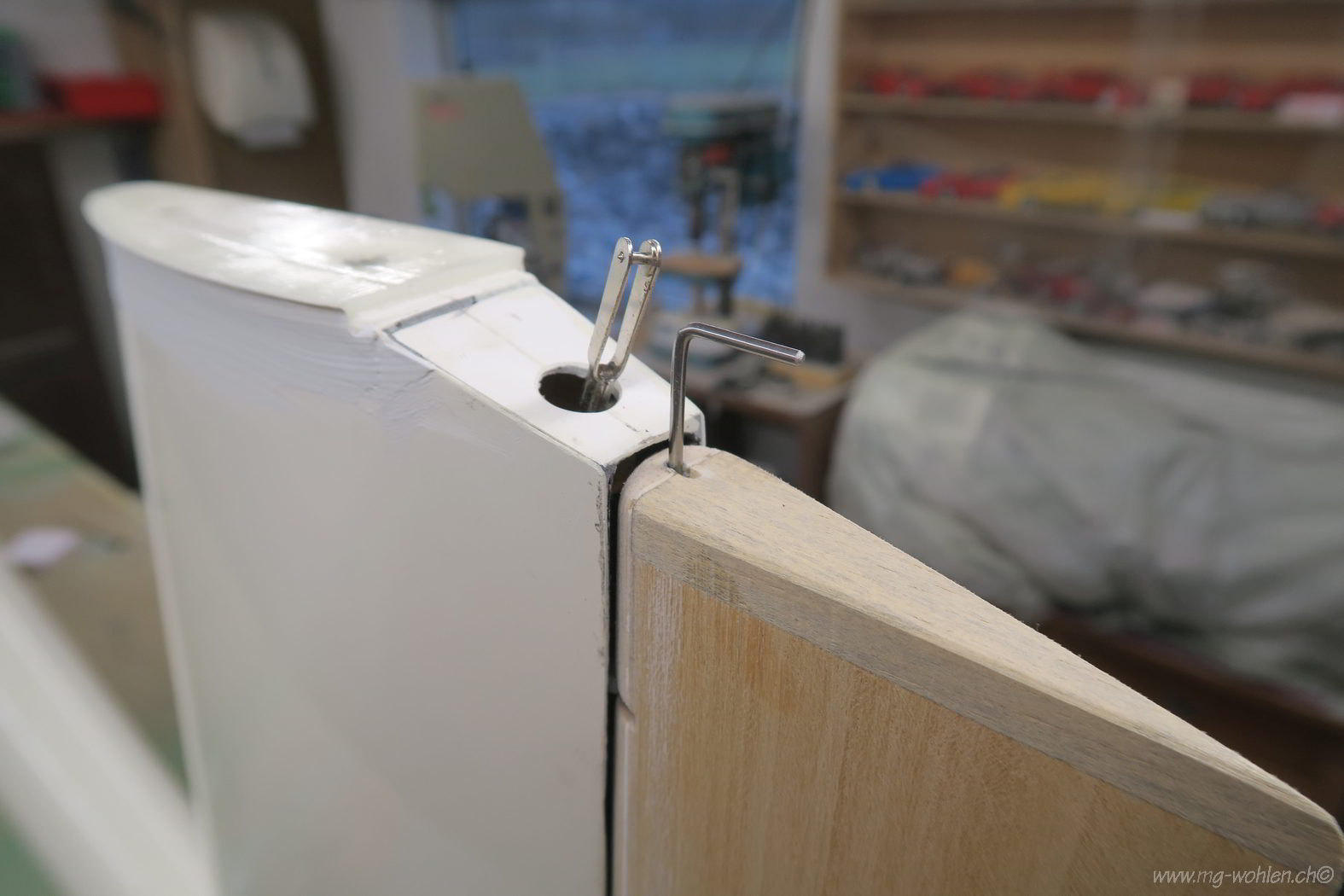

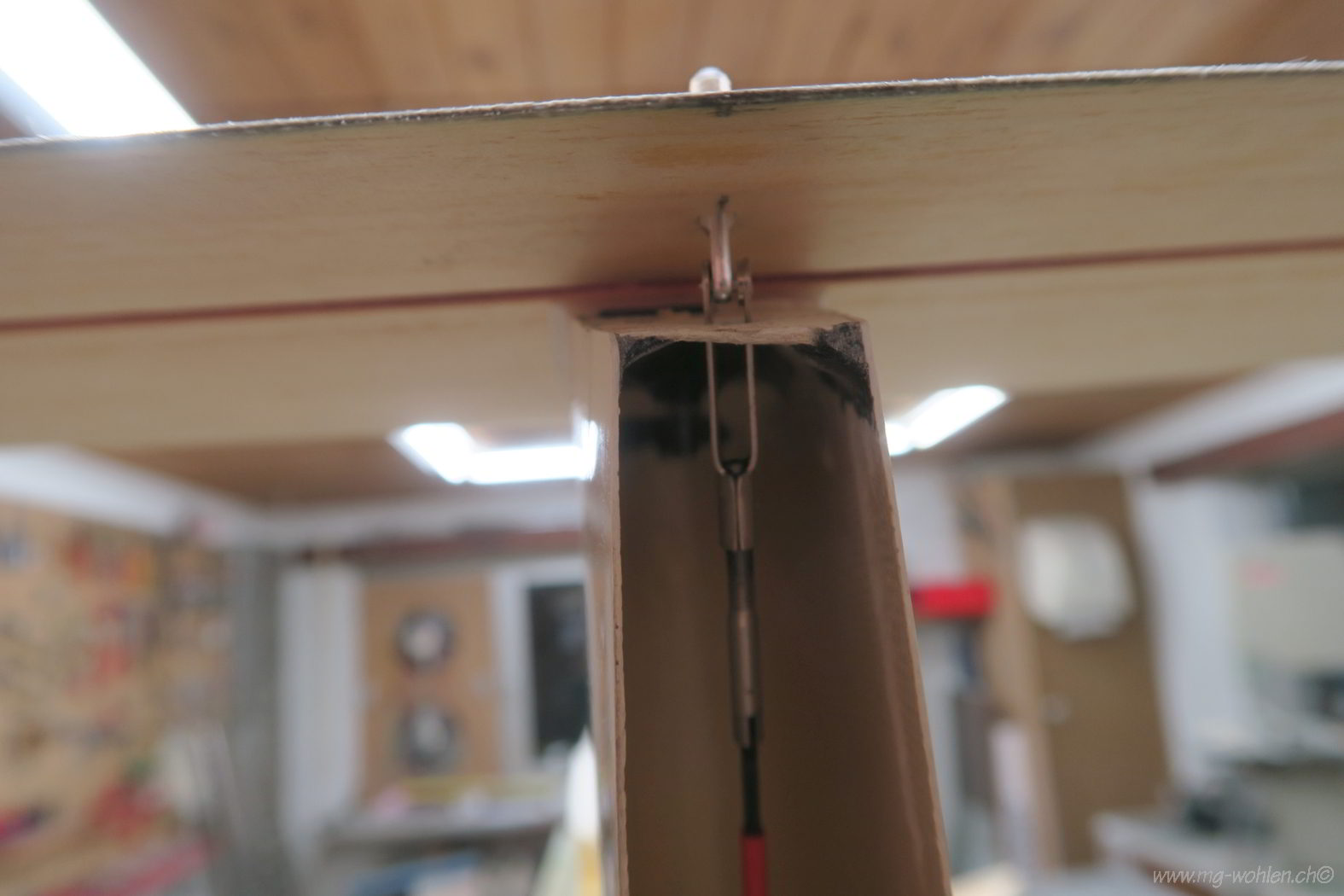

SLW Sicherung und HLW Anlenkung

Halterung für die beiden Ruderservos

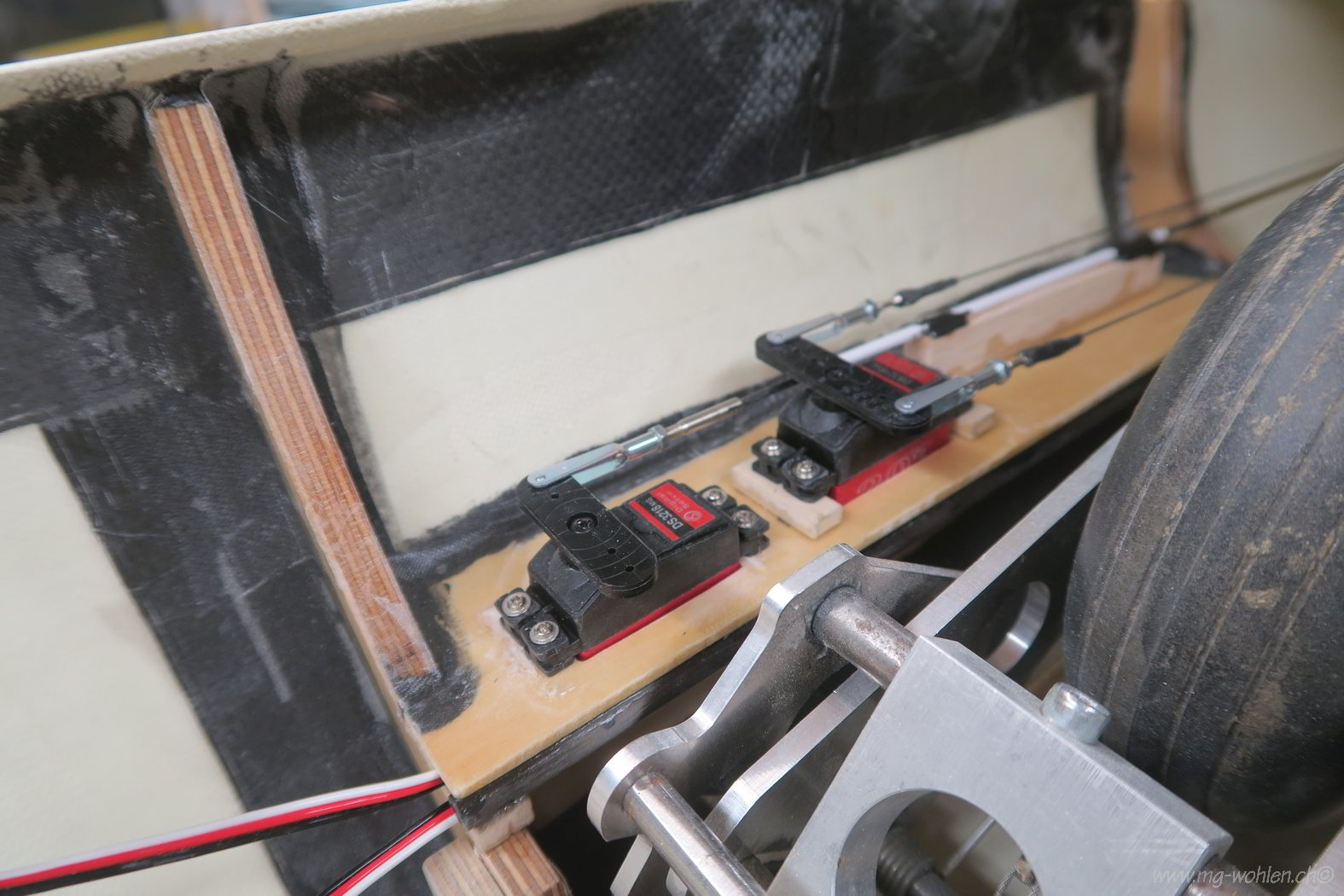

Höhen und Seitenruderservos eingebaut

Hier fehlen noch Wölbklappen

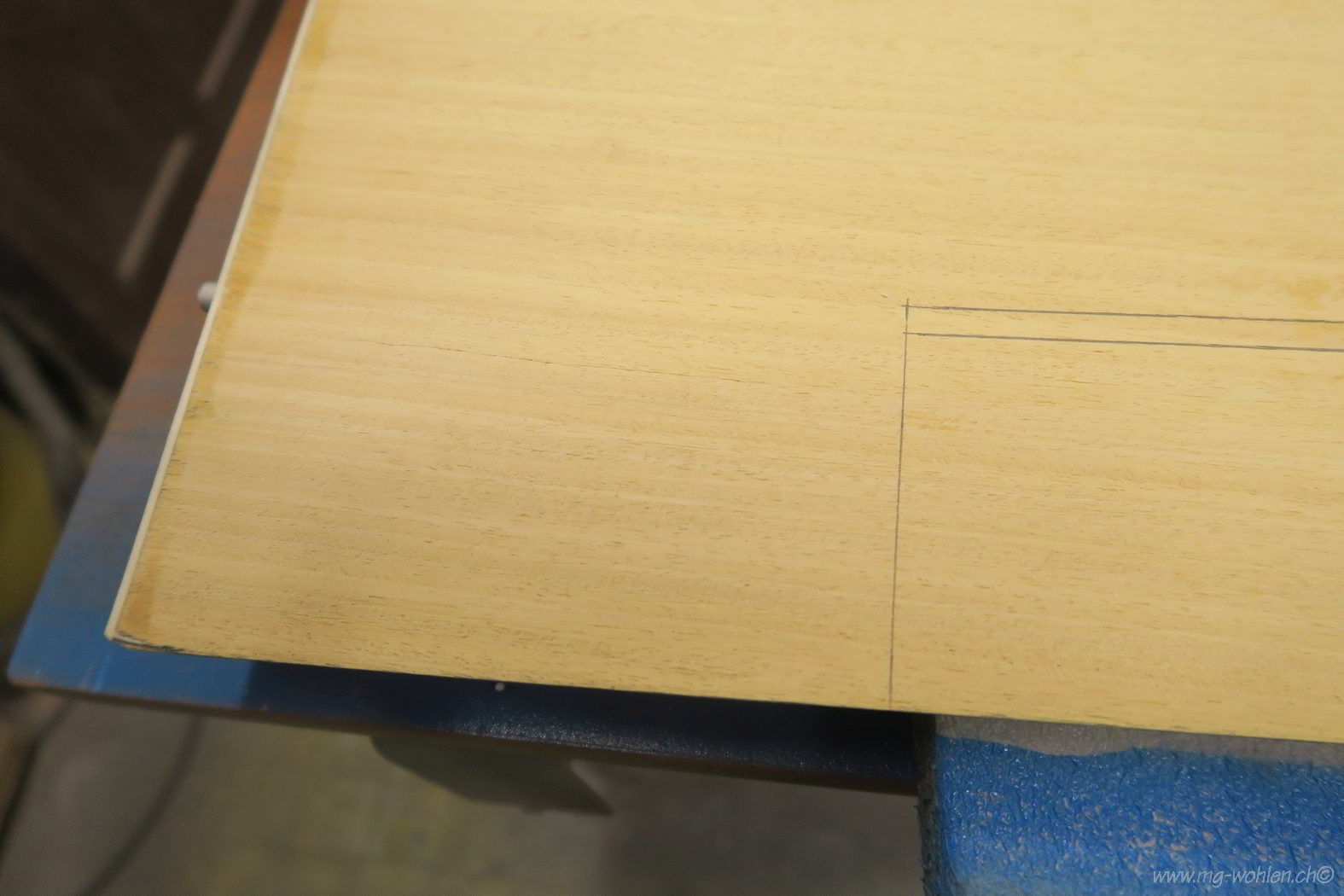

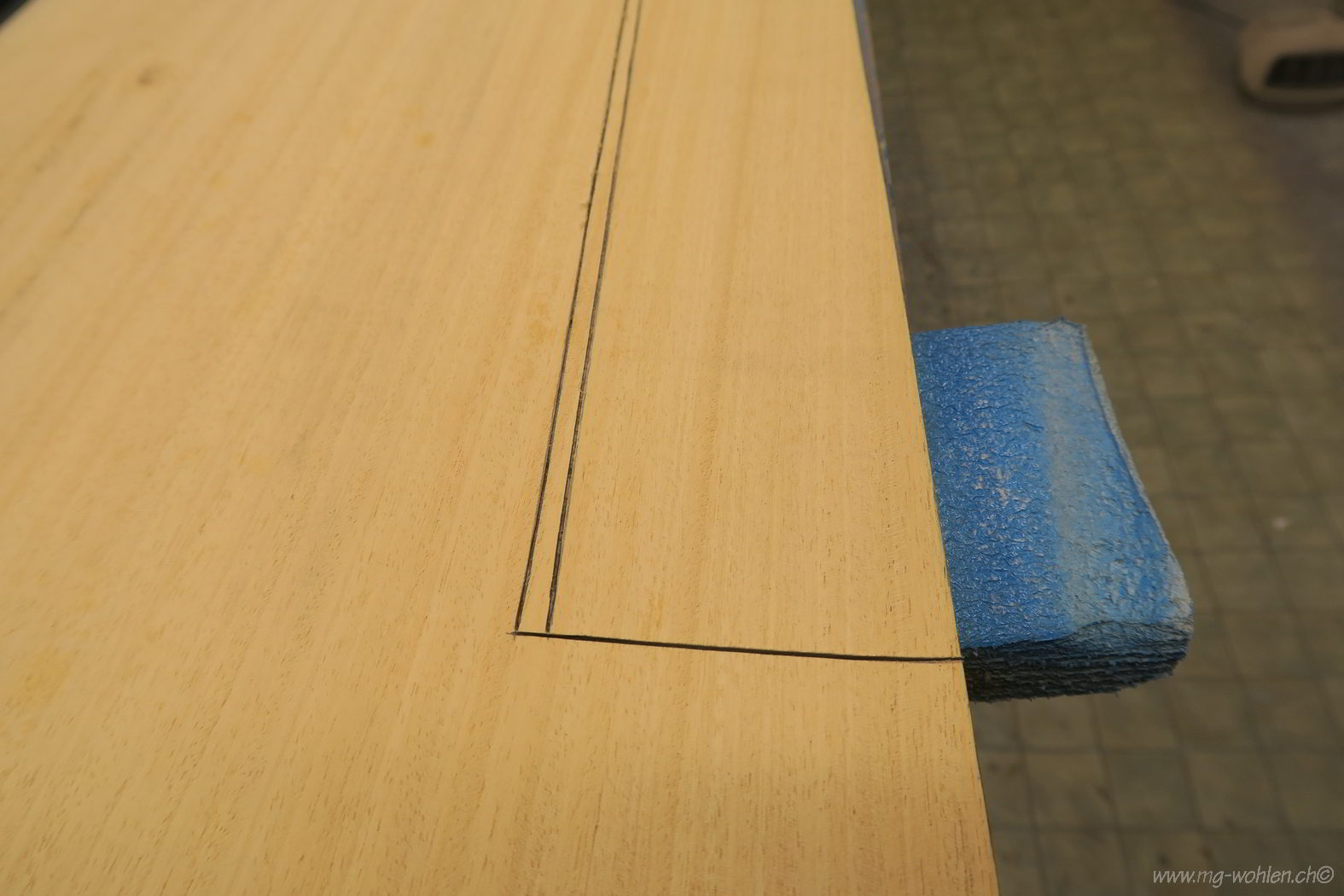

Der Ausschnitt für die Wölbklappen ist angezeichnet

Um einen Fixierpunkt zu haben bleibt ein Stück an der Fläche

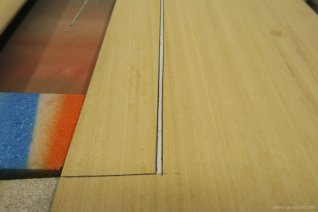

Mit der Trennscheibe die Beplankung durchgeschnitten

Die Beplankung ist entfernt

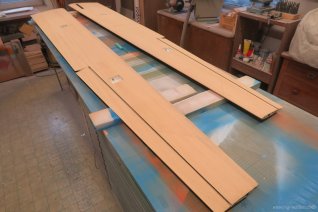

Die Wölbklappen sind abgetrennt

Der Ruderspalt muss sauber ausgeschliffen werden

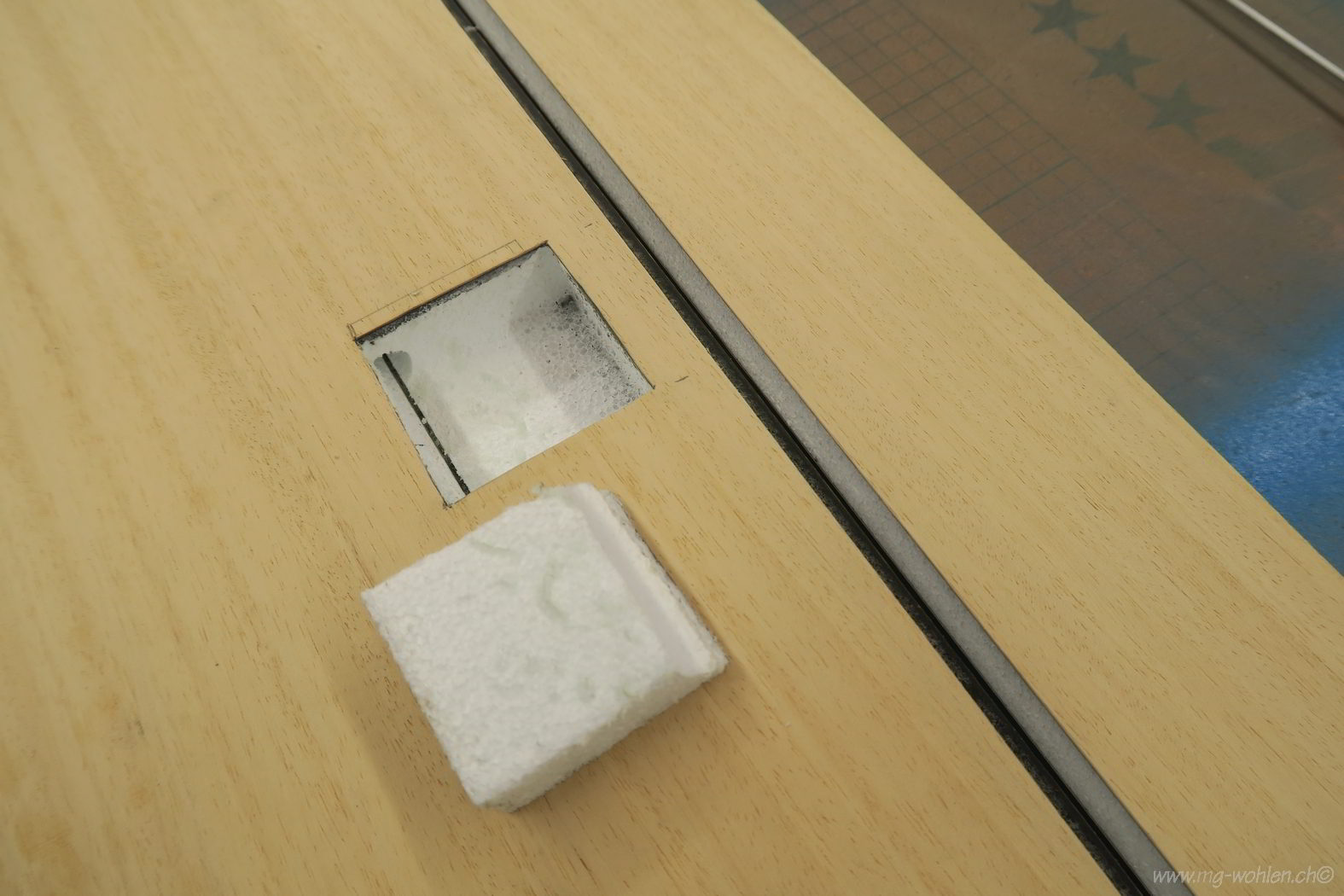

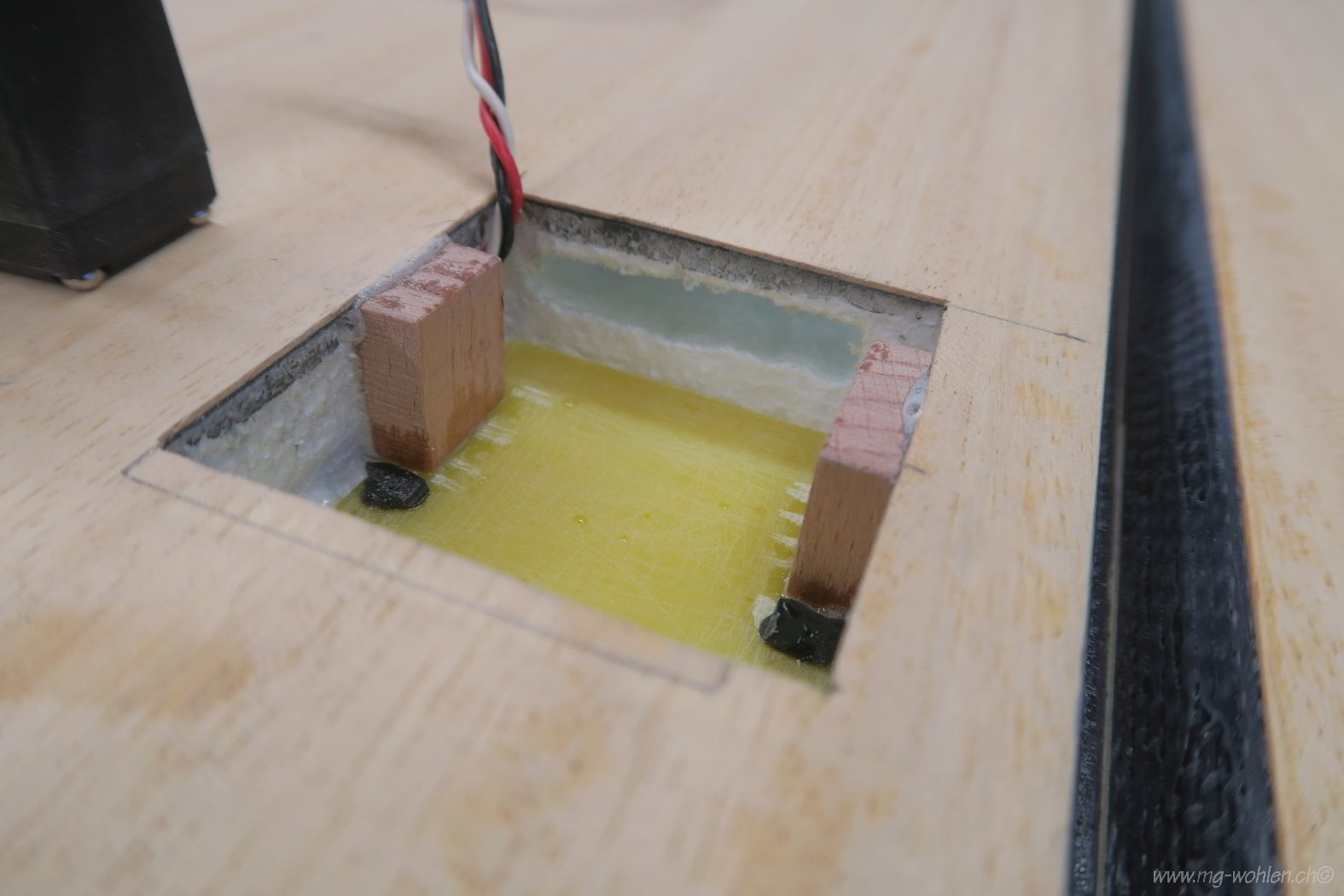

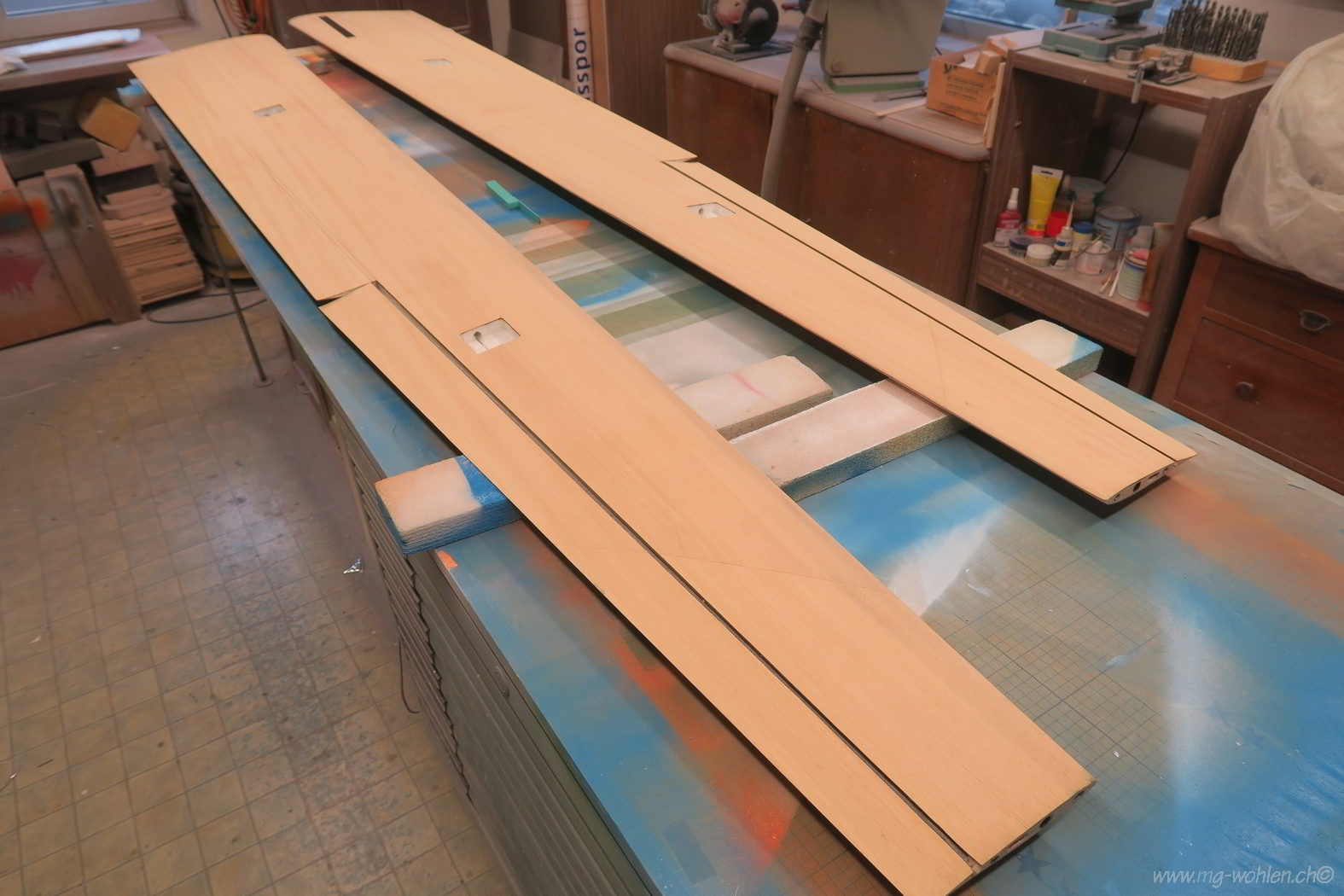

Die Öffnungen für die Flächeservos sind herausgetrennt

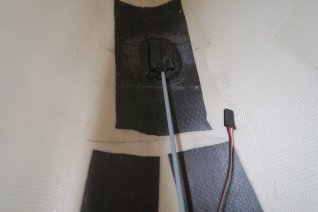

Die Schnittstellen sind mit CFK belegt

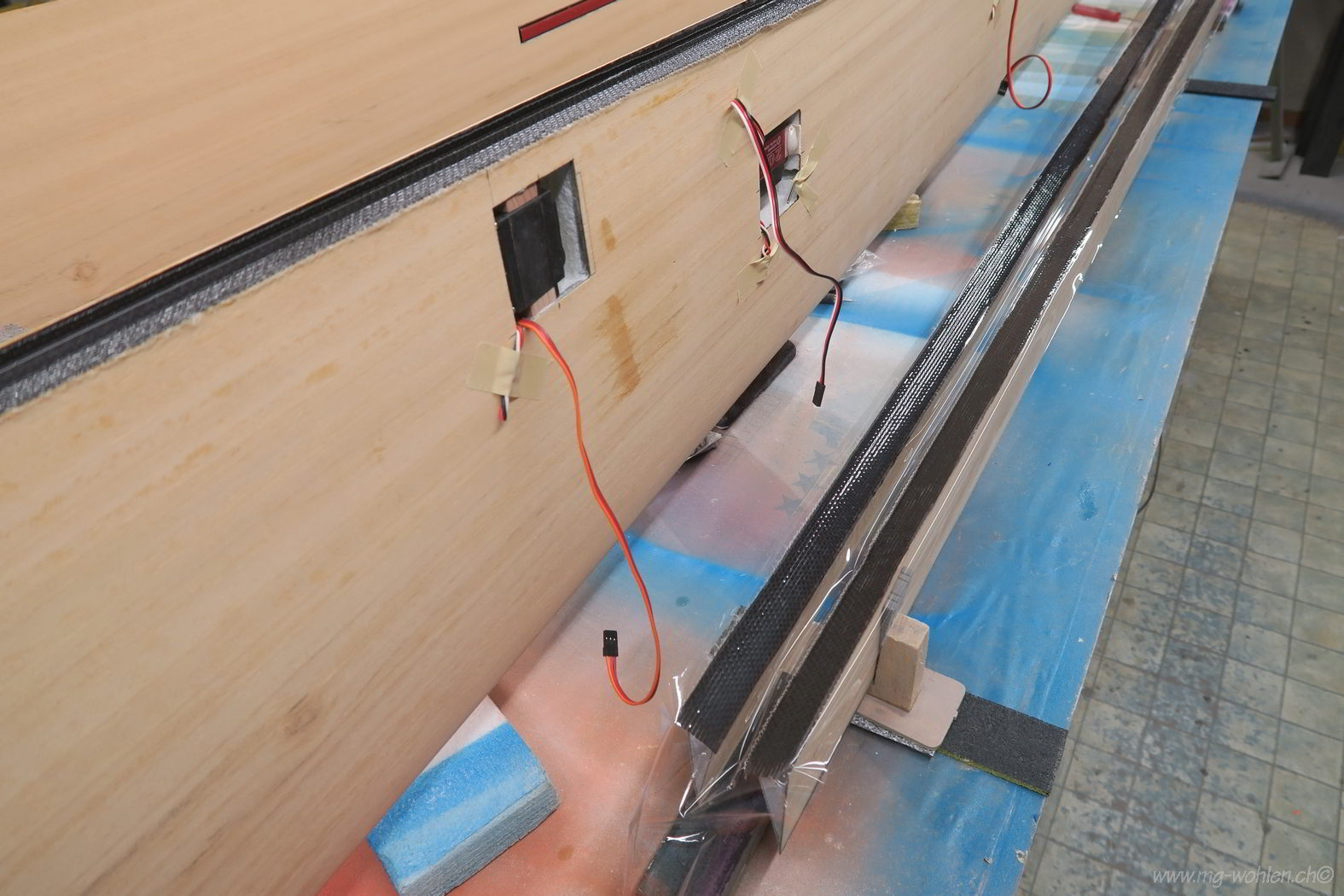

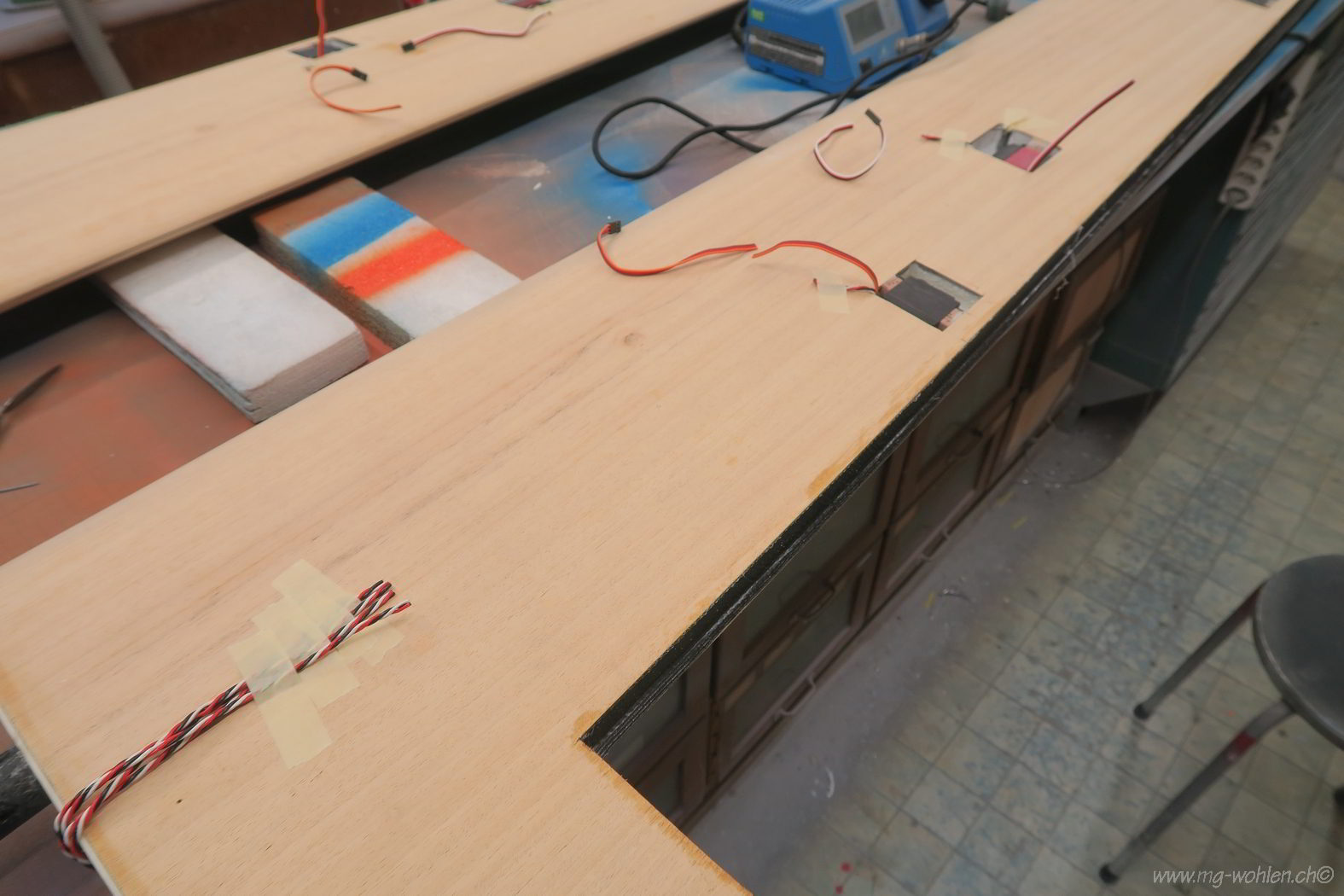

Die Servos am verdrahten

So werden die Servos fixiert

Die Aussenflächen müssen noch angepasst werden

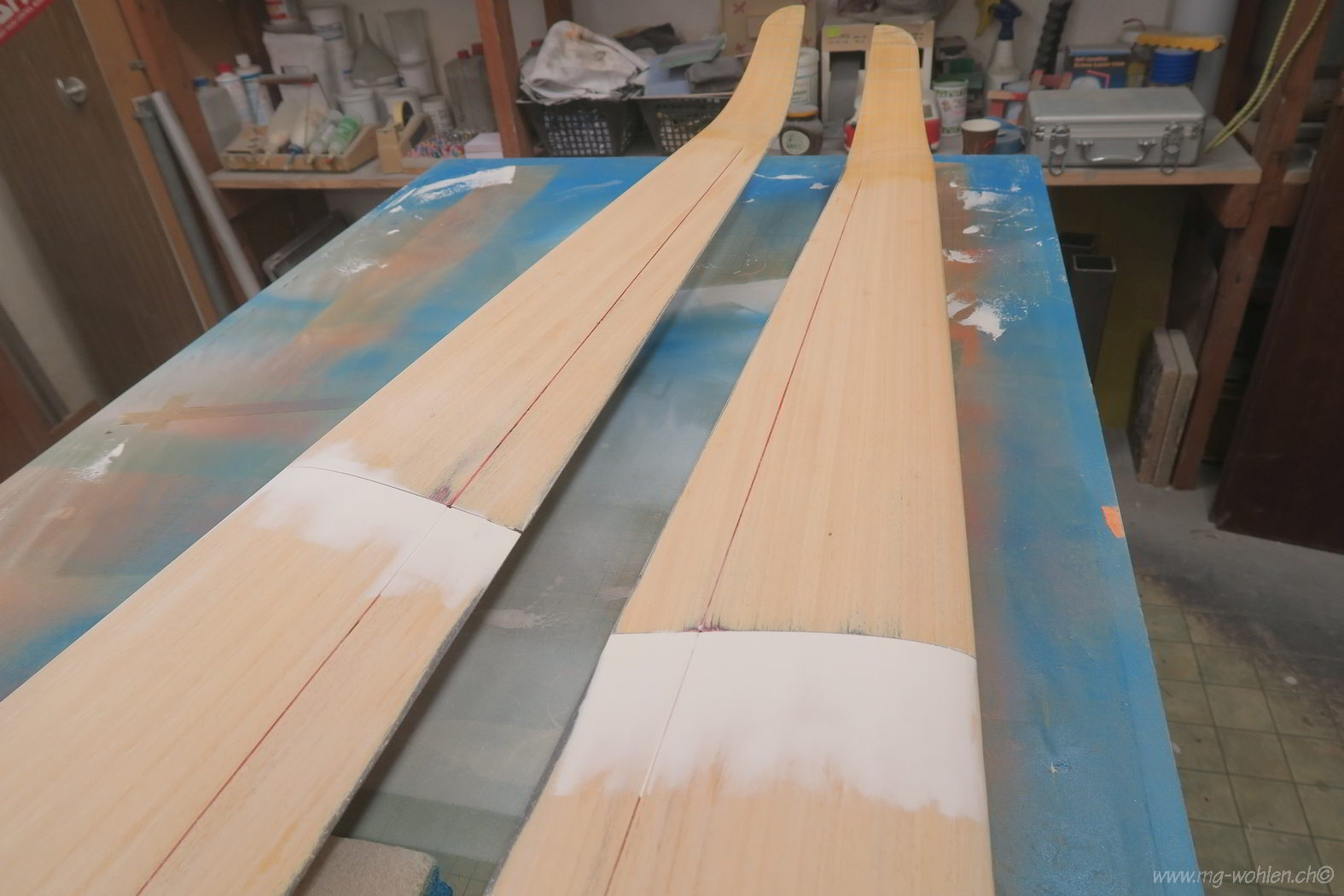

Fertig verspachtelt und verschliffen

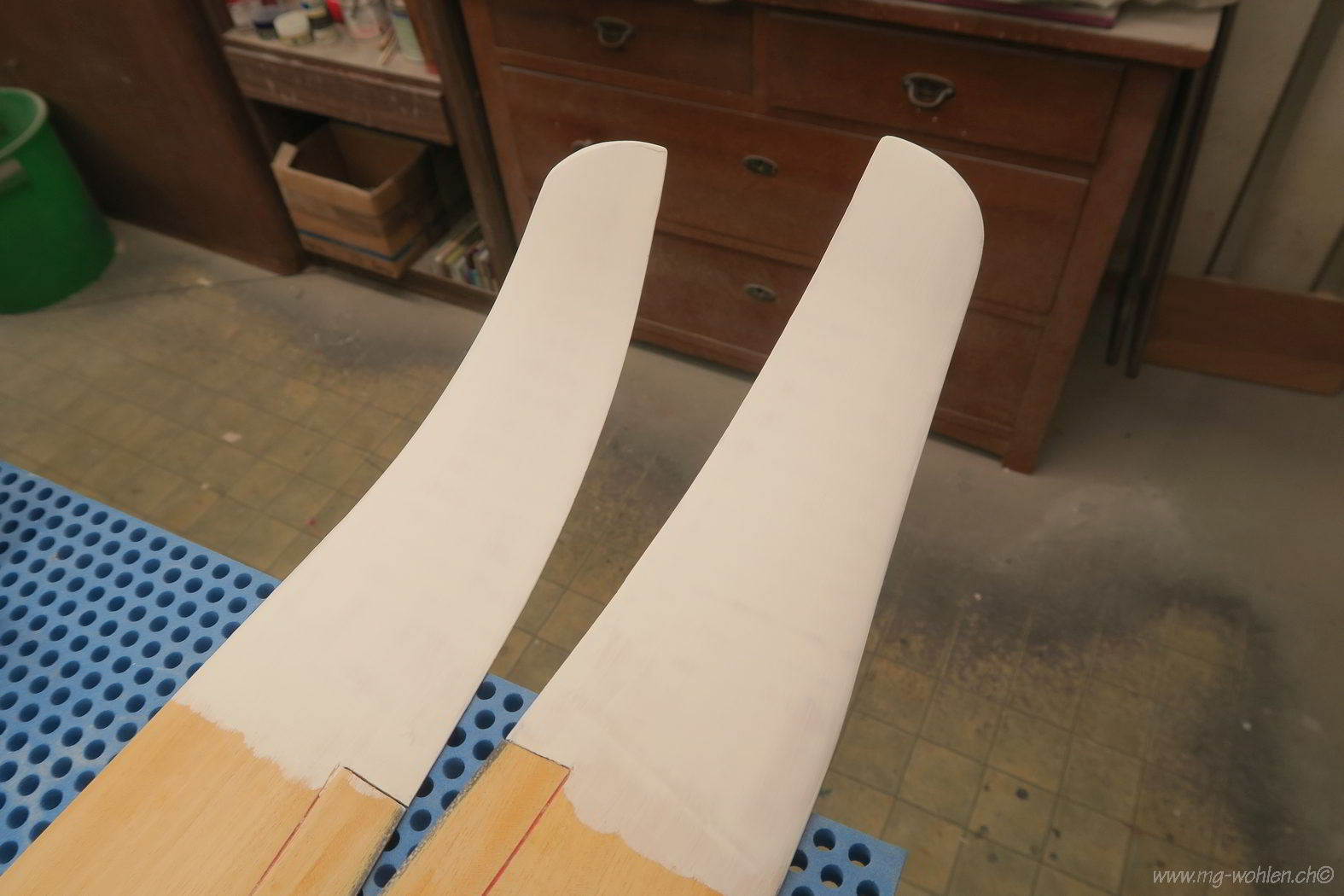

Da die Winglets gespritzt werden müssen diese verpachtelt sein

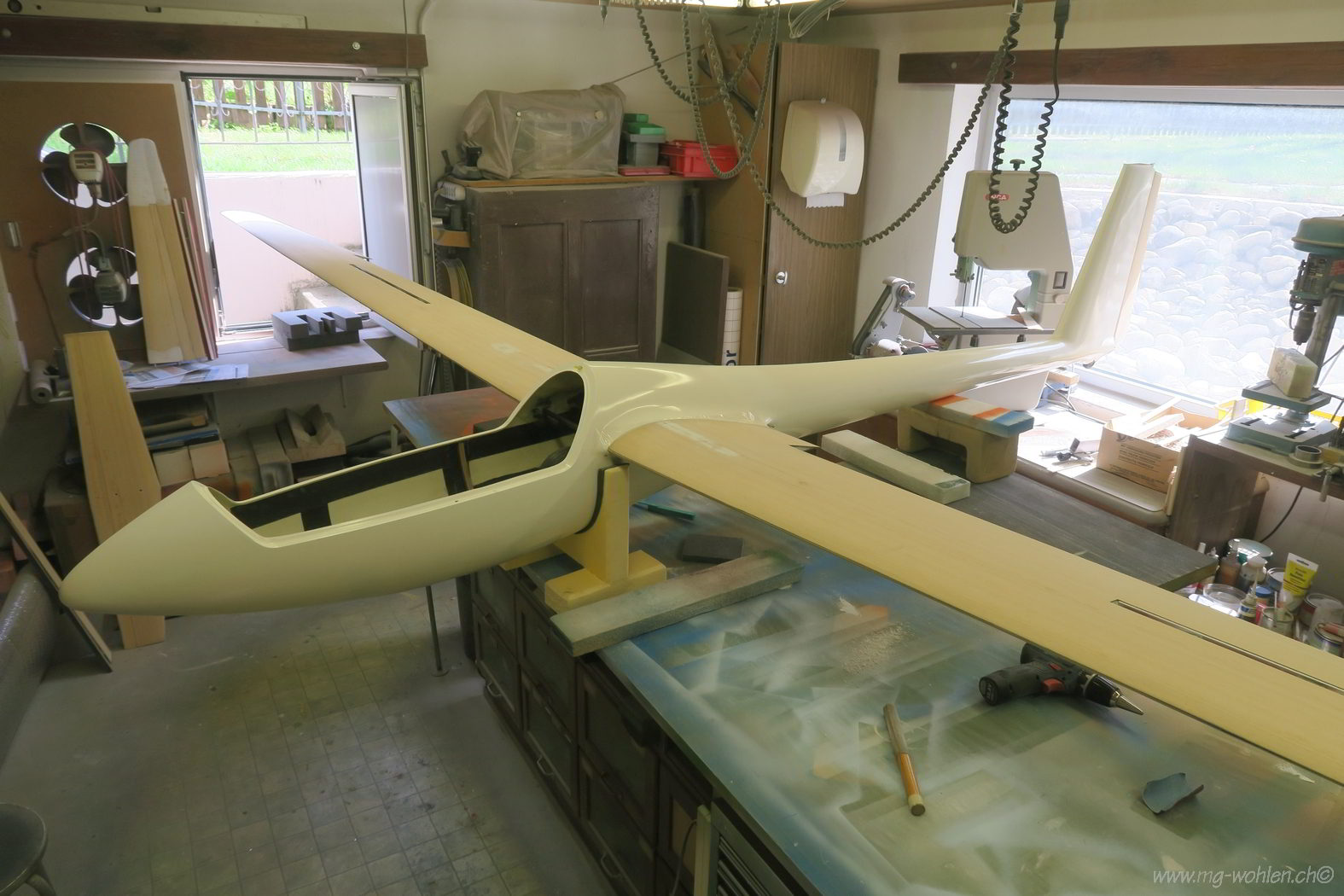

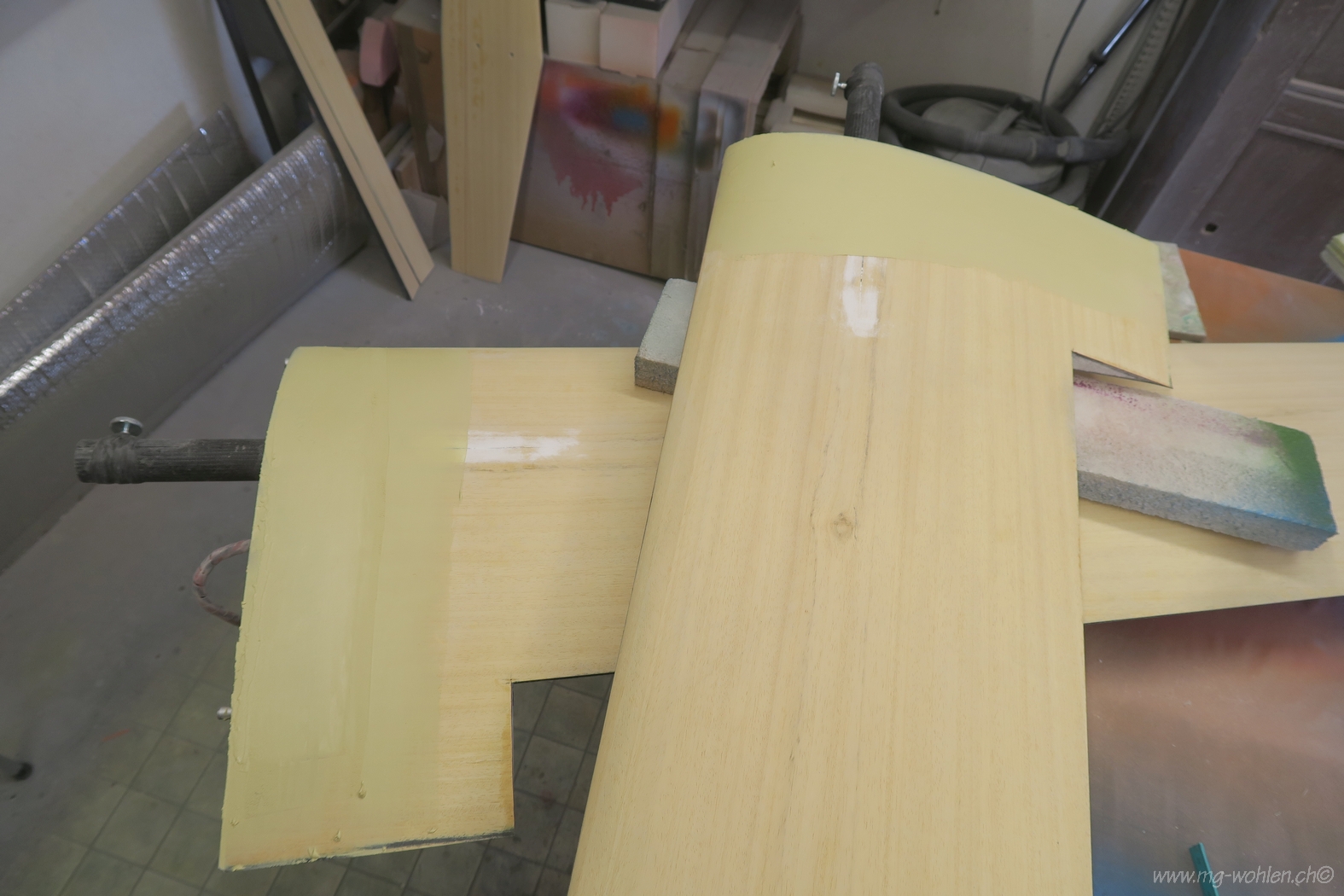

Das erste mal zusammenbauen ob alles passt

Da muss auch noch gespachtelt werden

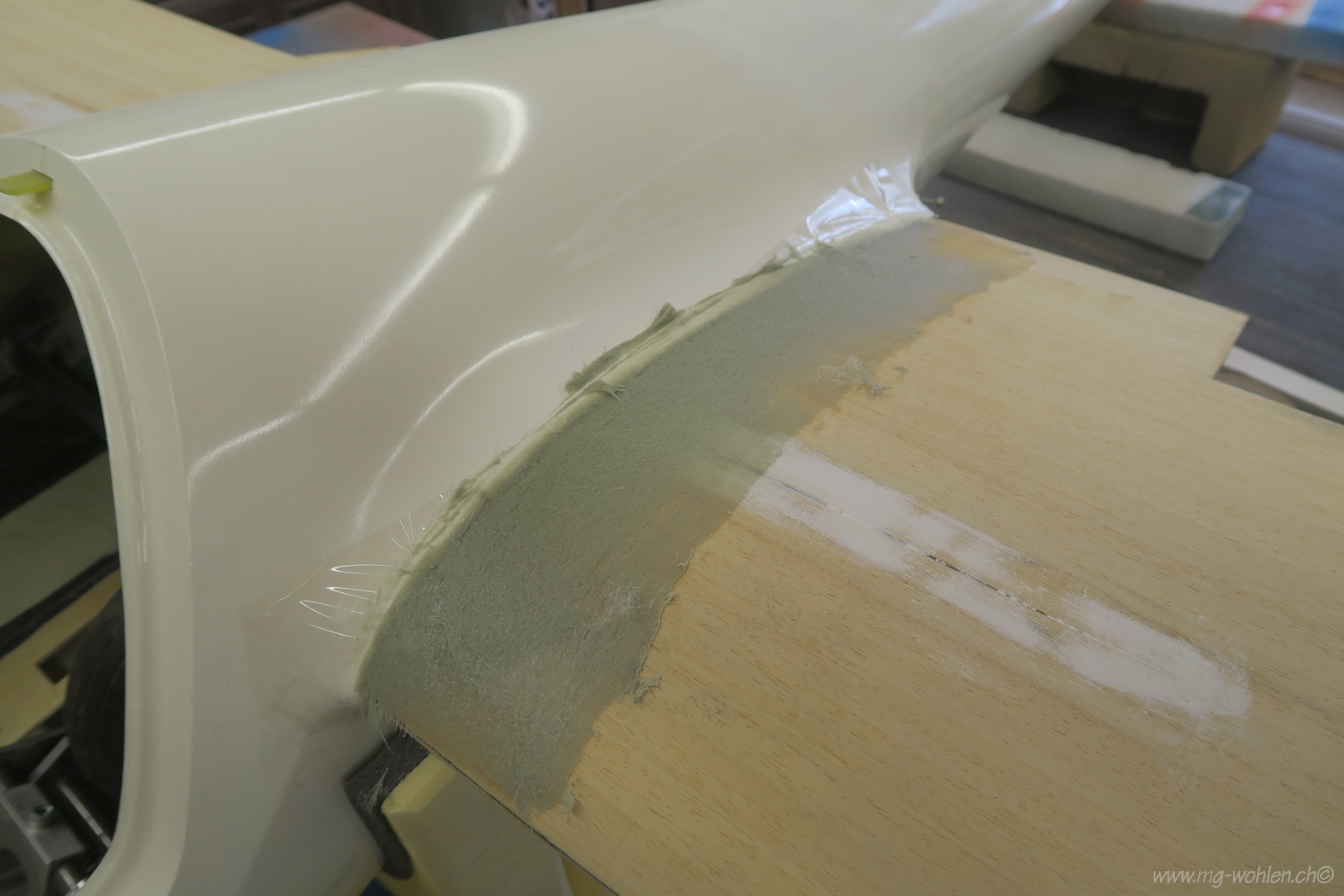

Mit GFK verstärktem Spachtel wird angepasst

Nachspachteln und dann sauber verschleifen

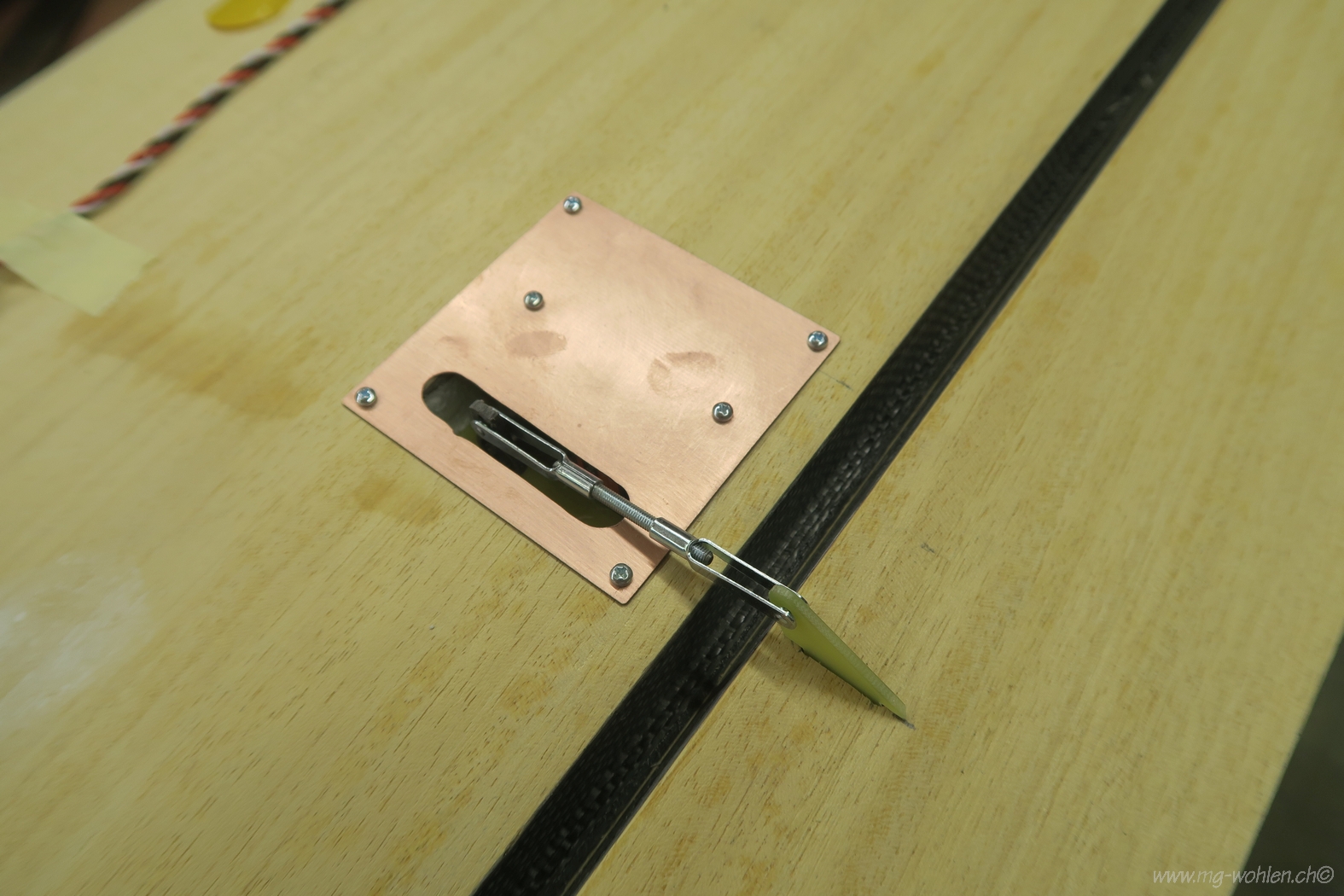

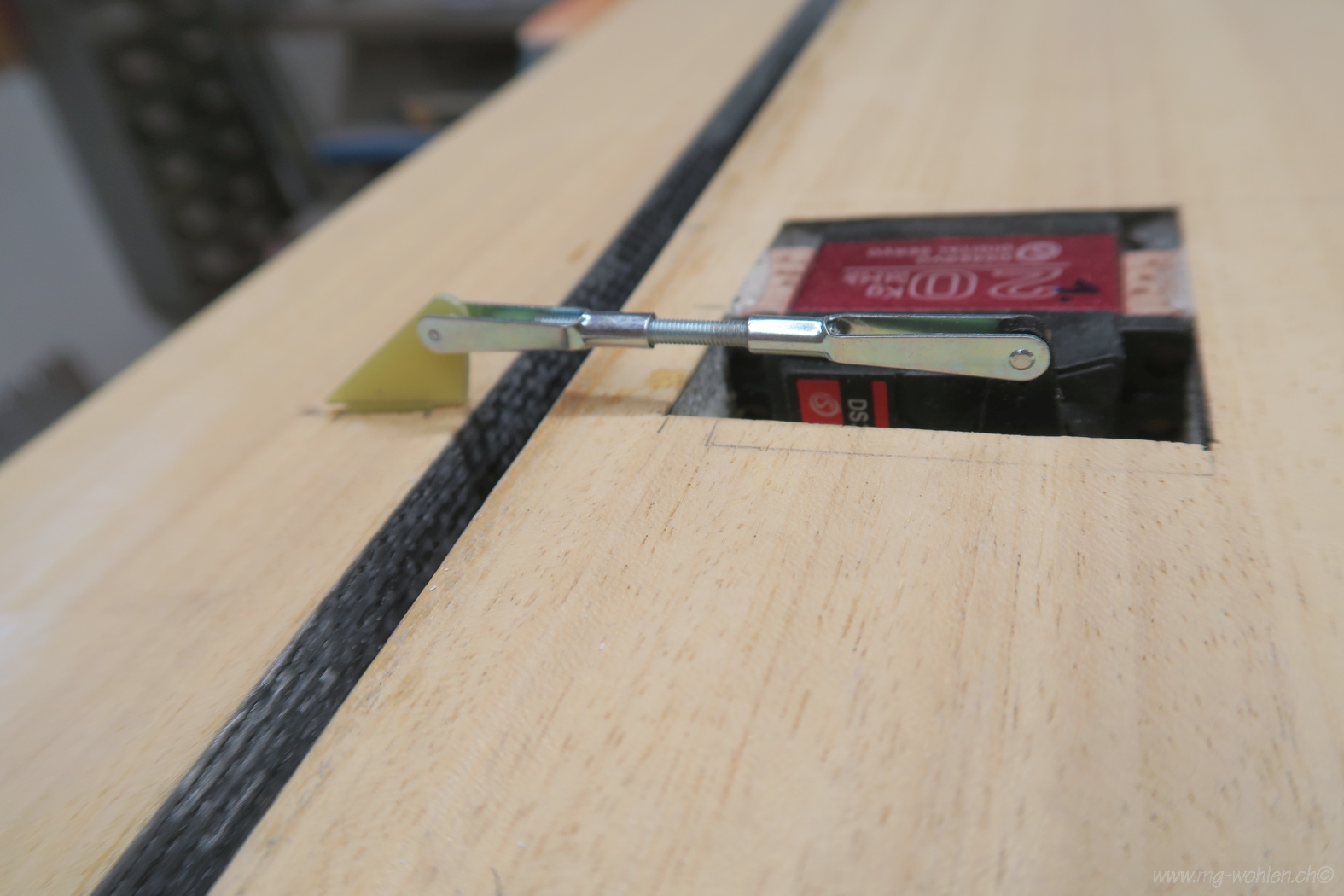

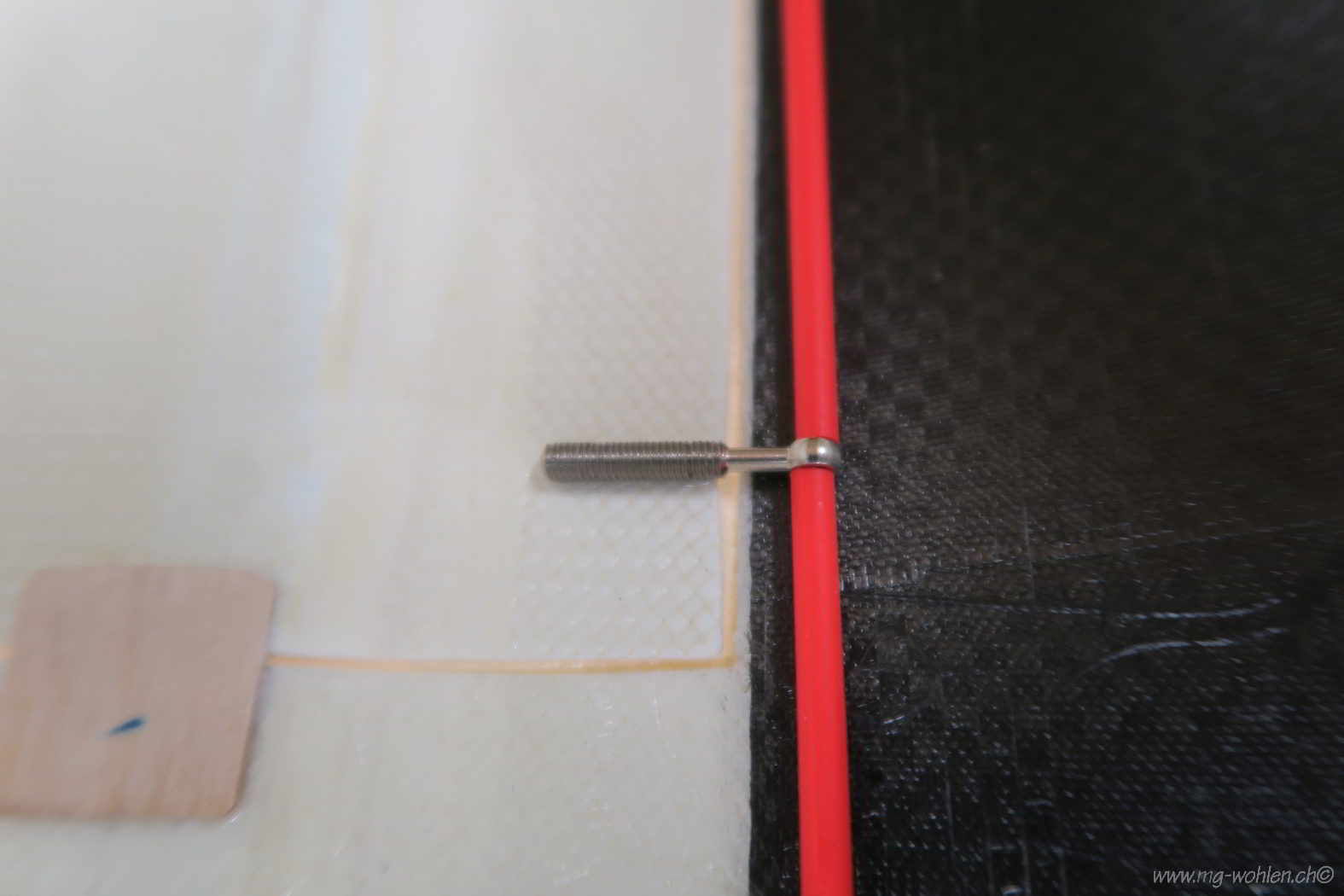

Die Anlenkung der Wölbklappen

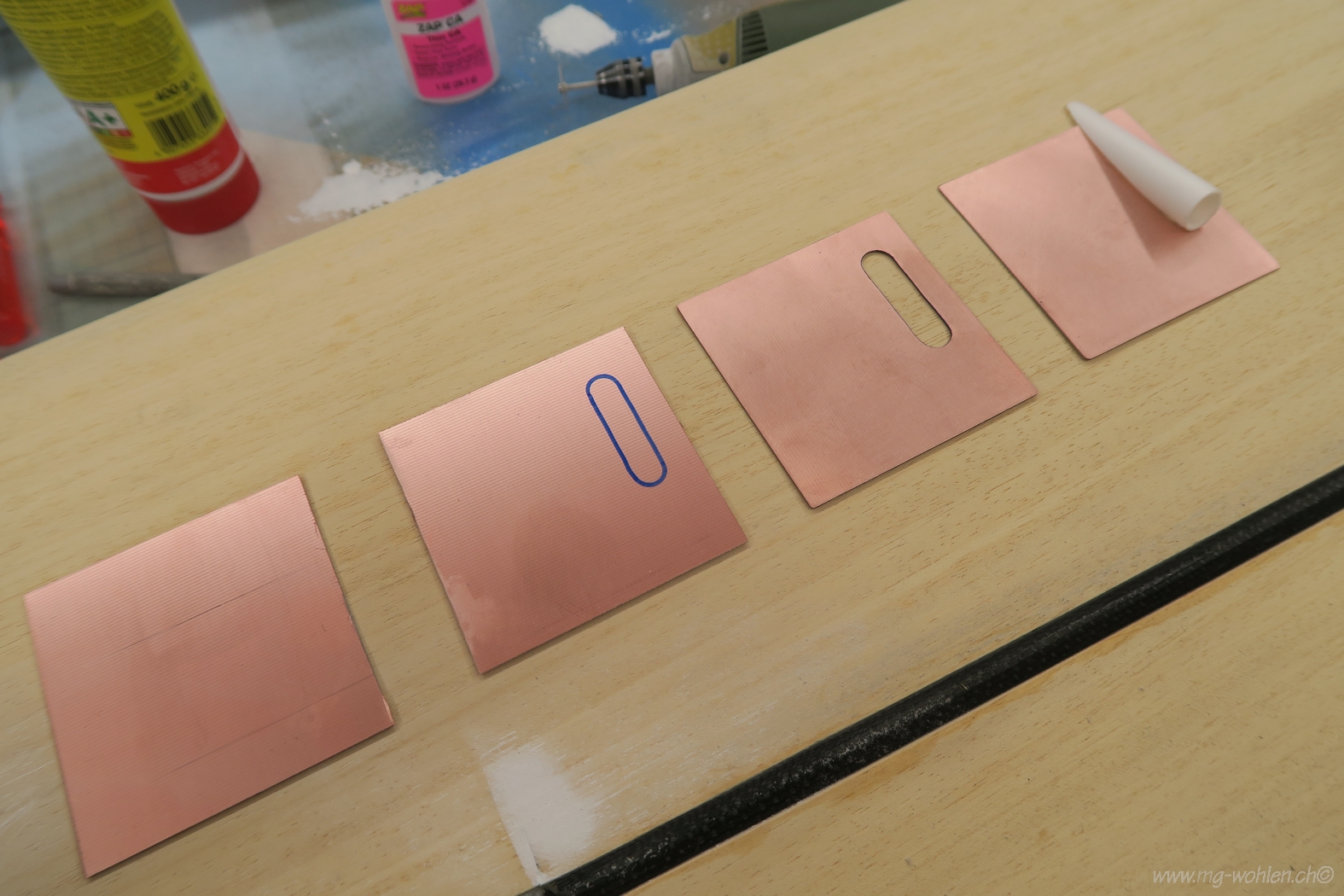

Servodeckel

Da kommt noch eine Hutze drauf

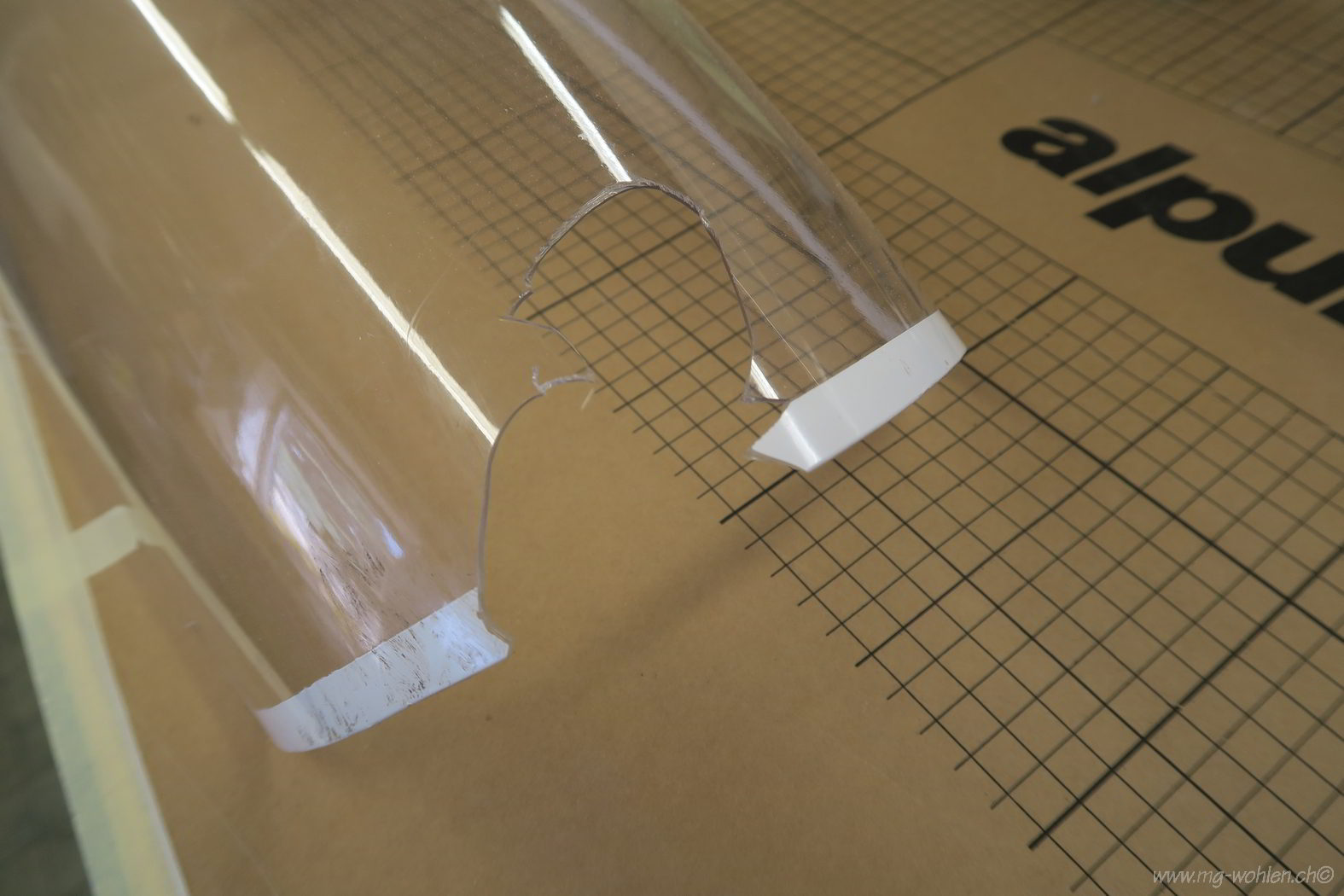

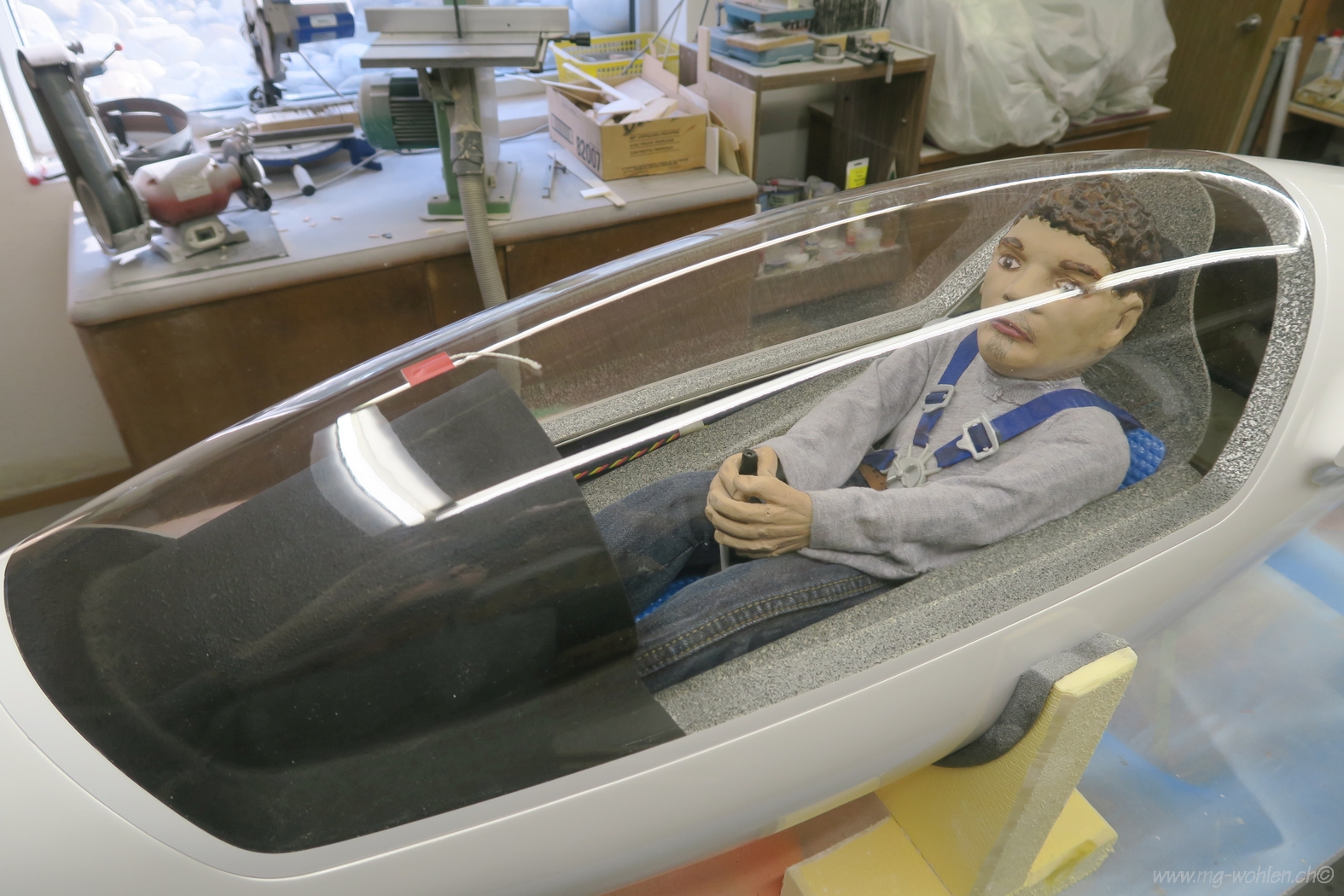

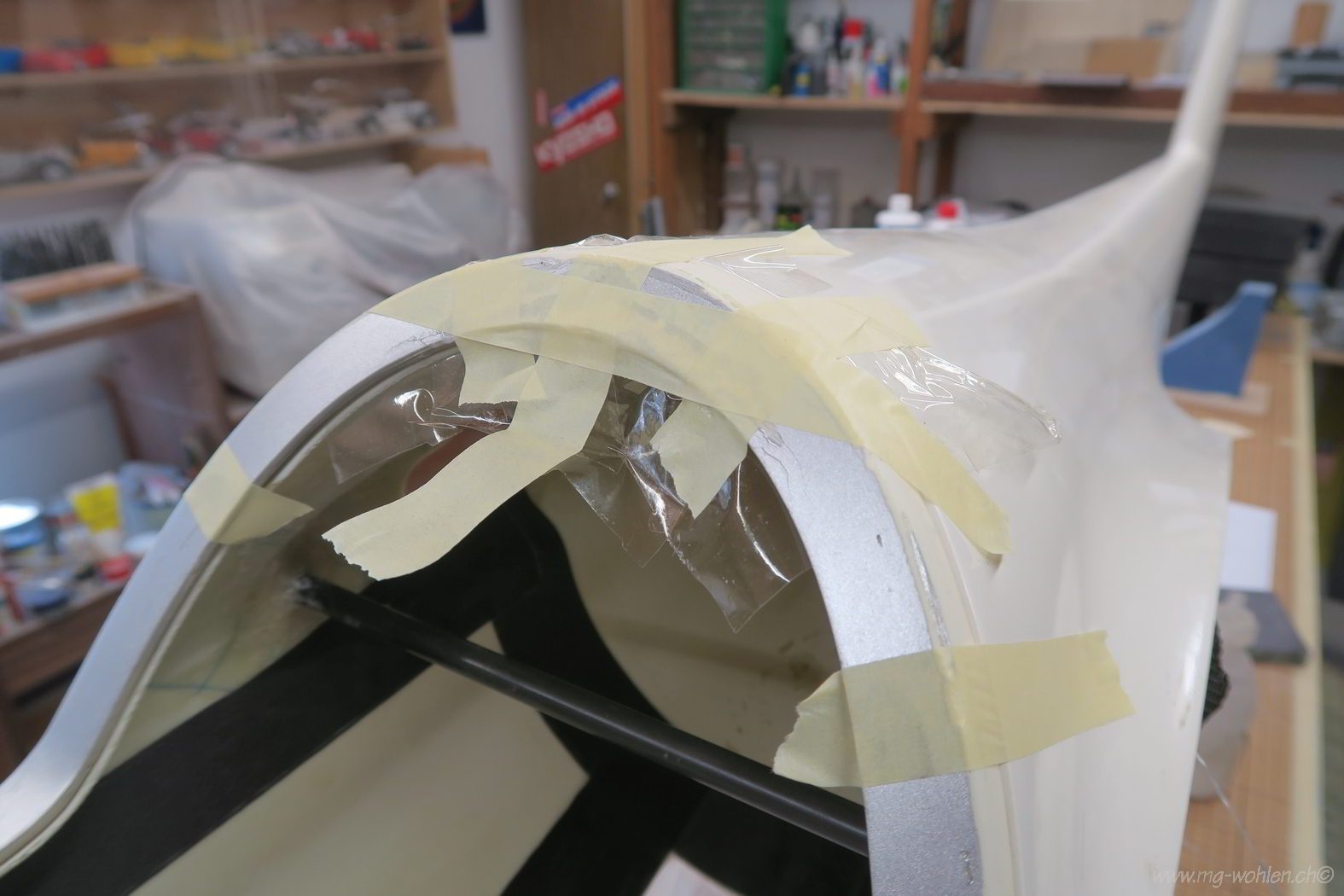

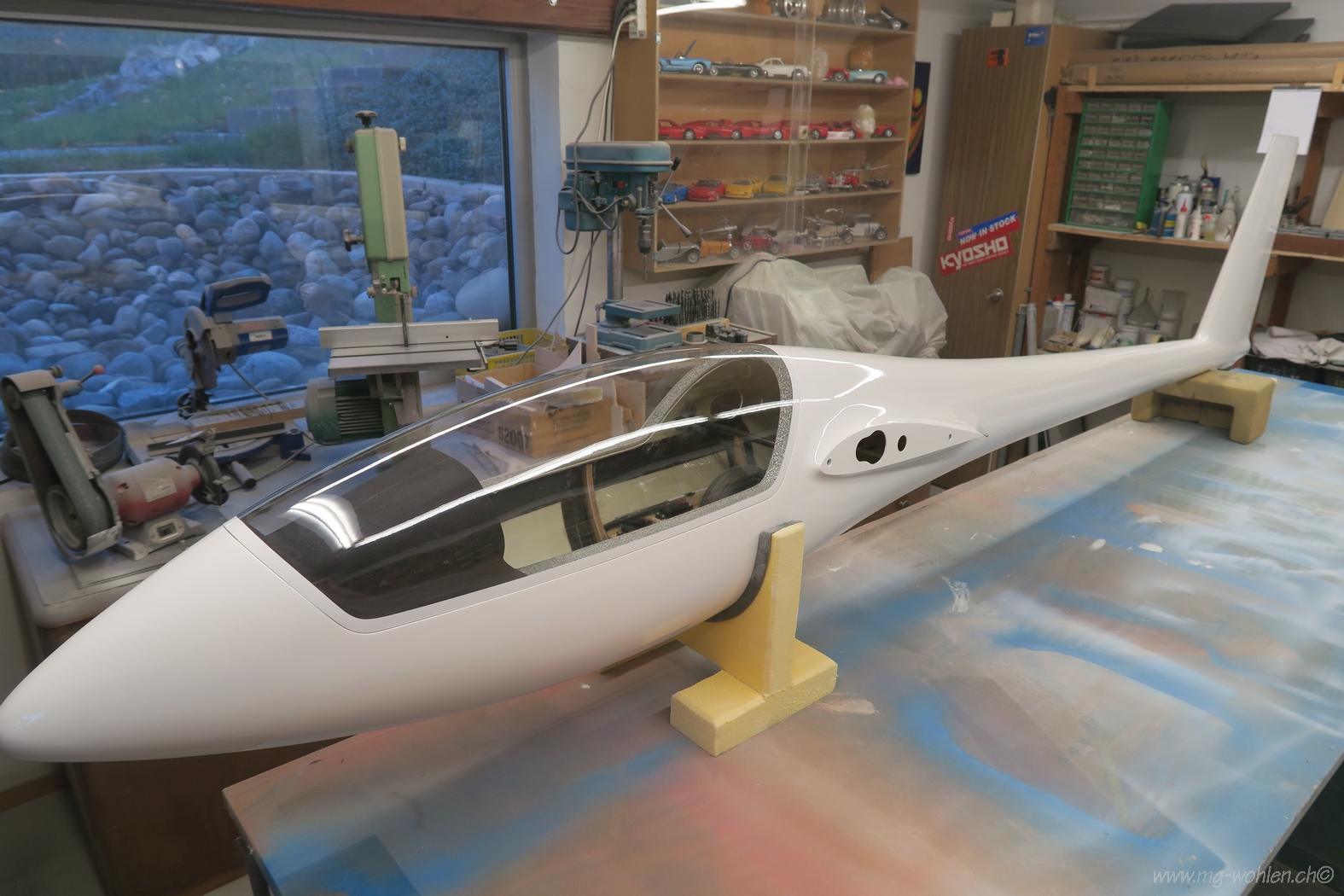

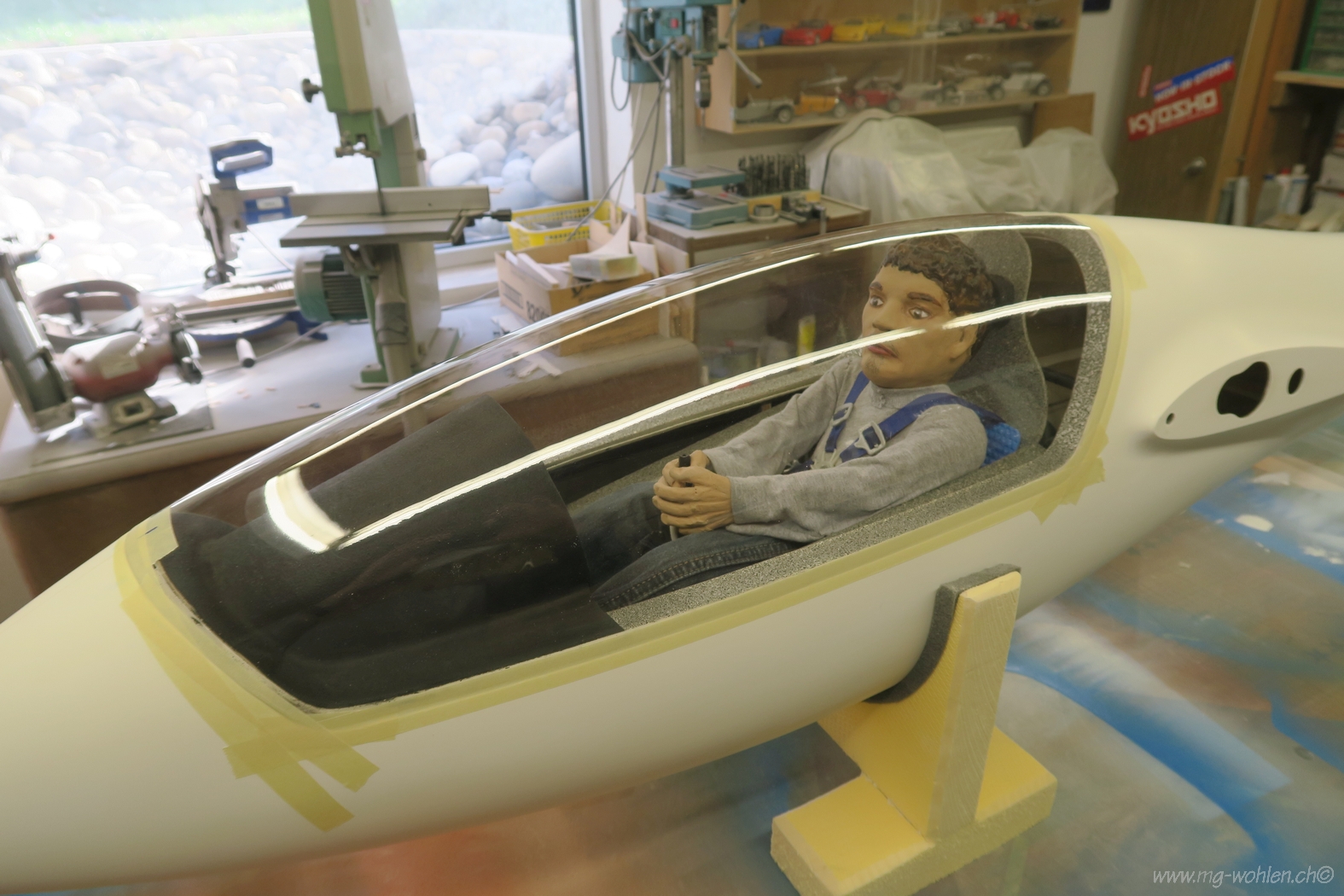

Die neue Haube ist zugeschnitten und aufgeklebt

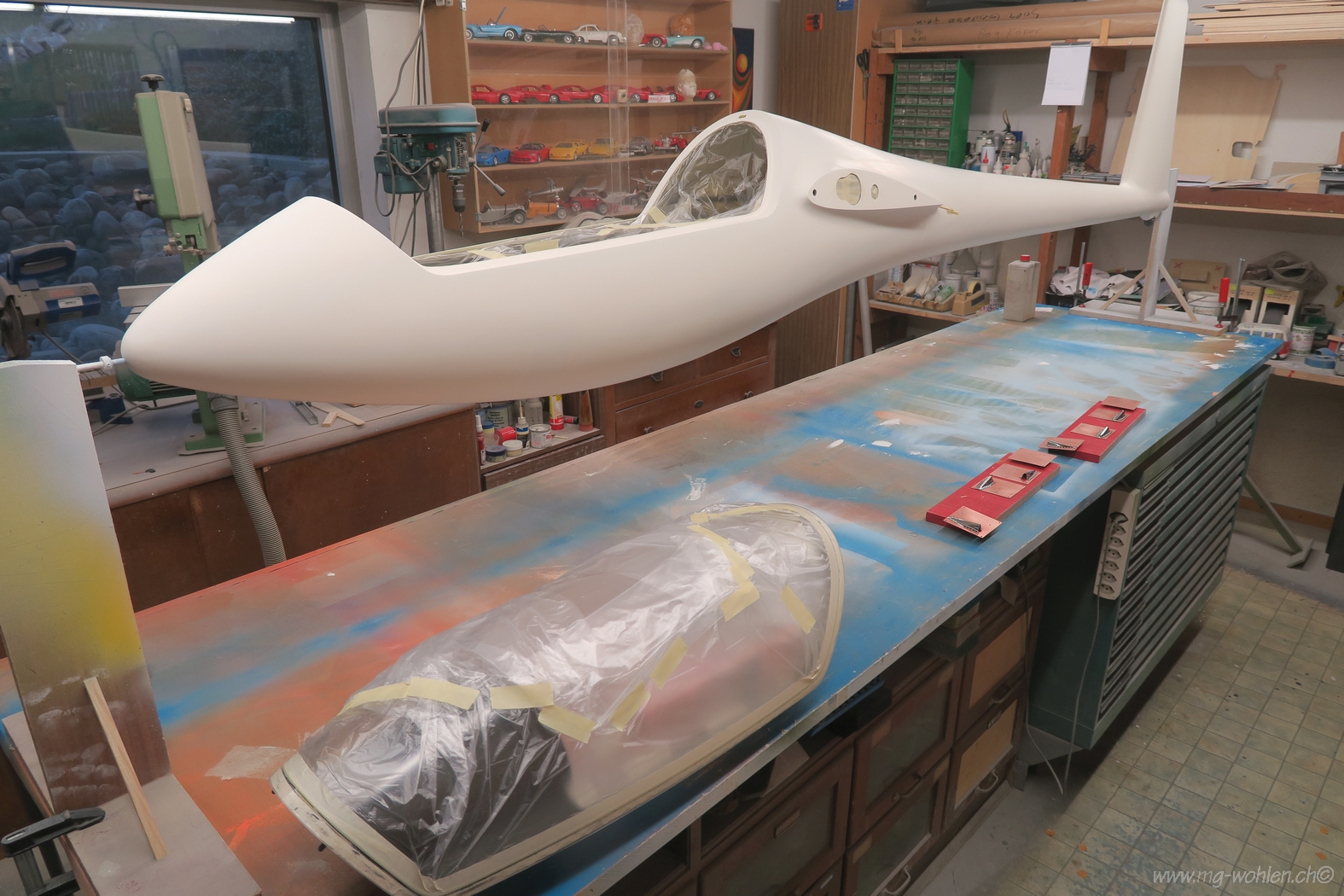

Der Rumpf ist Spritzbereit

Jetzt kommt der Endspurt

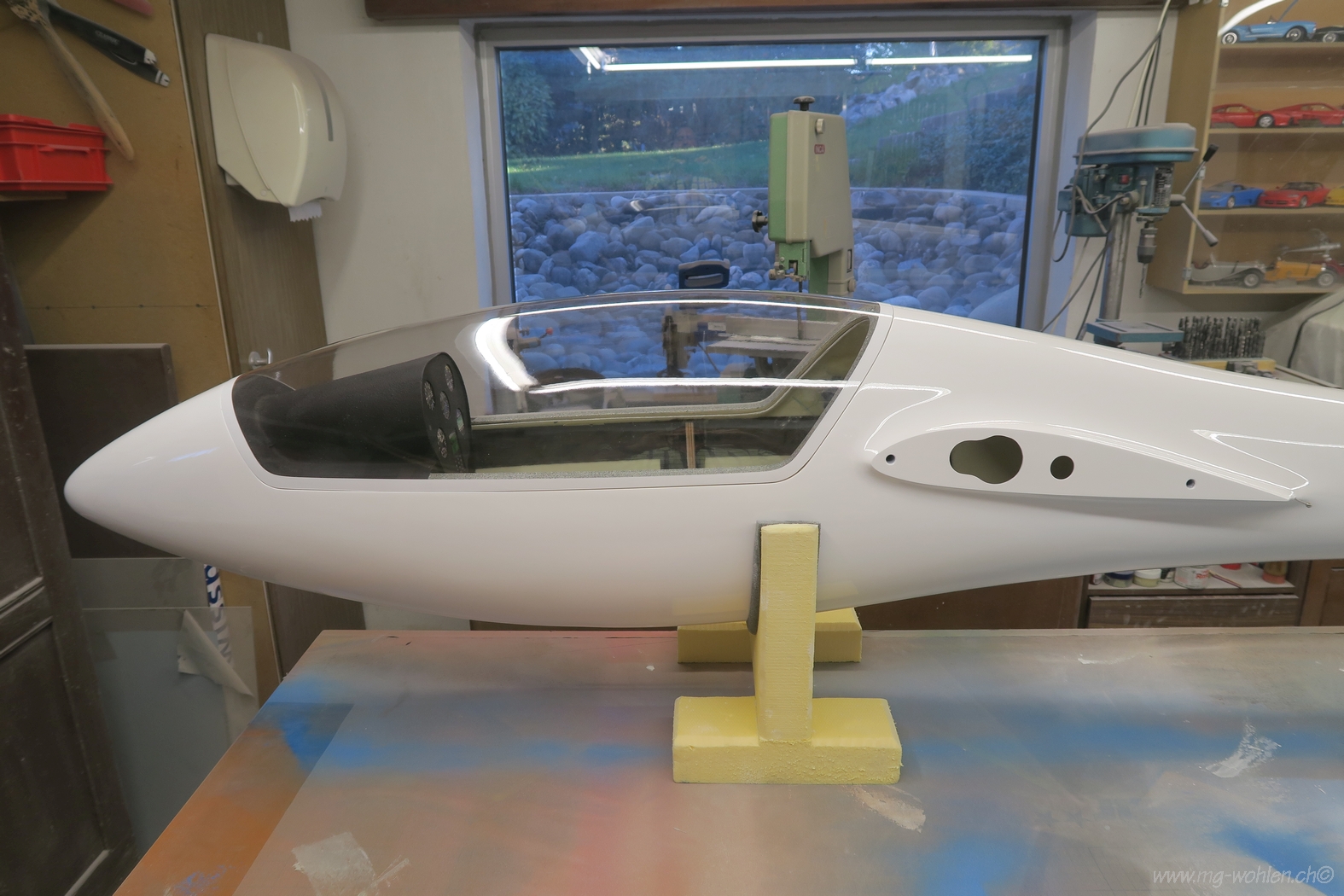

Der Rumpf diesmal ohne Lauf in der Farbe

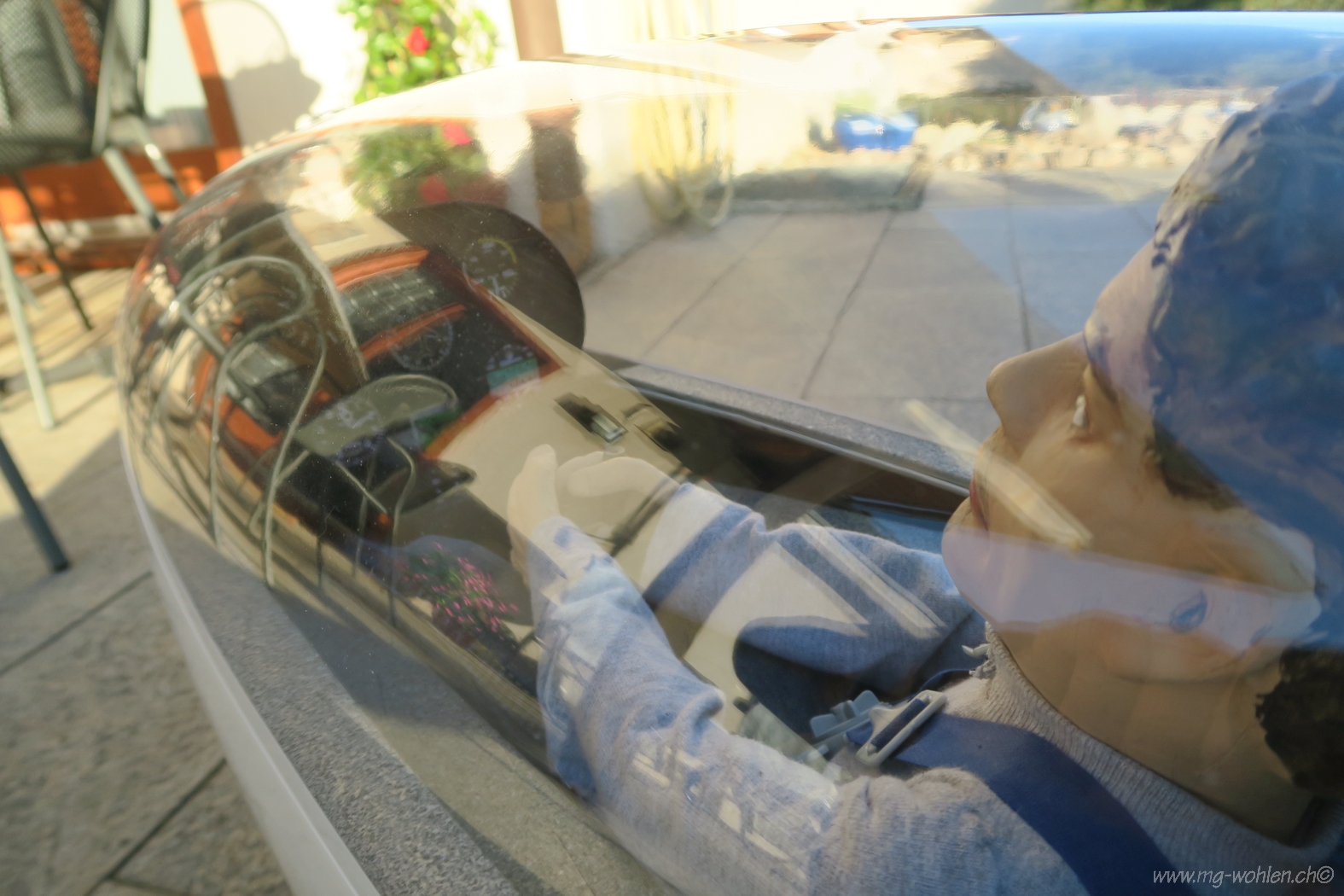

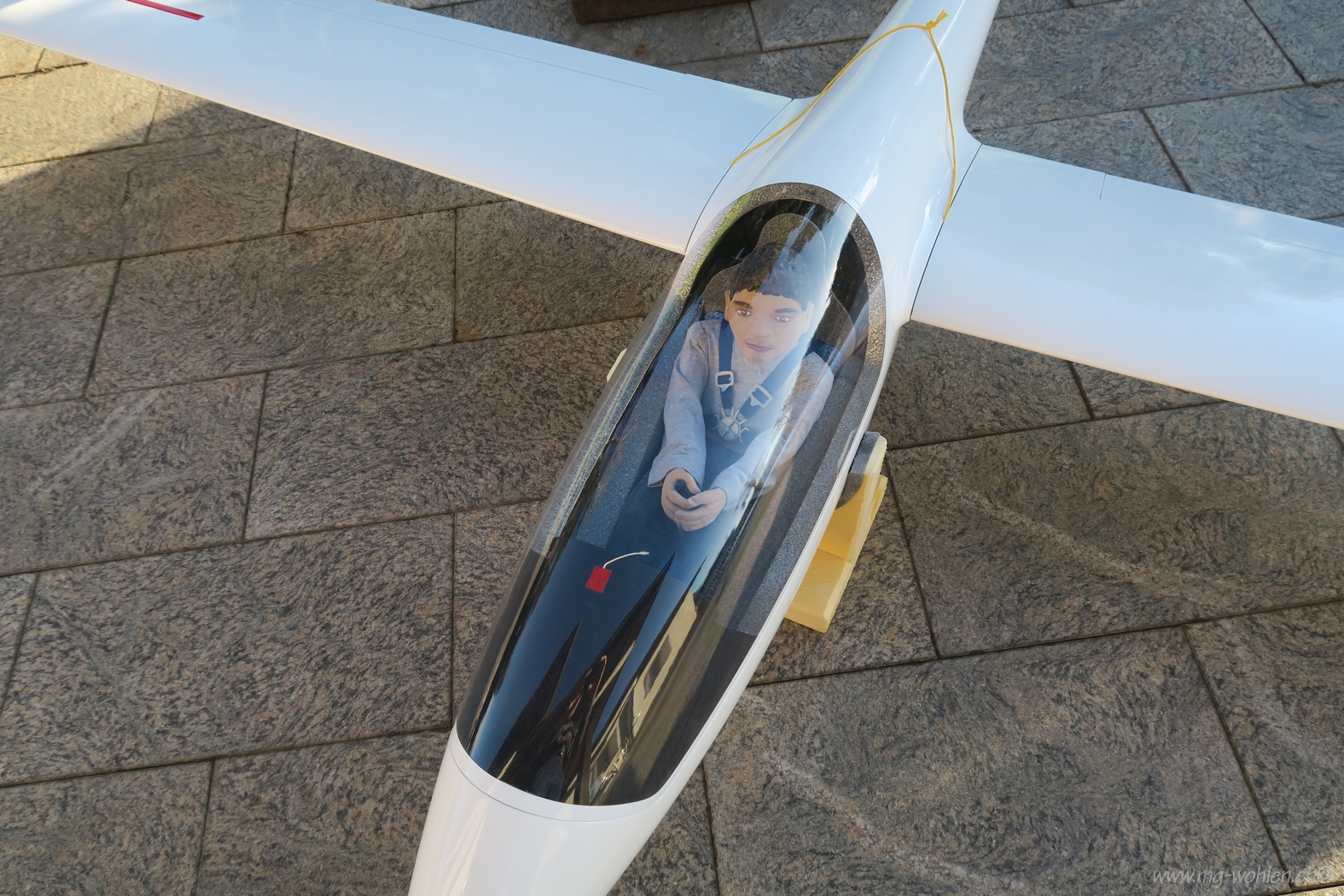

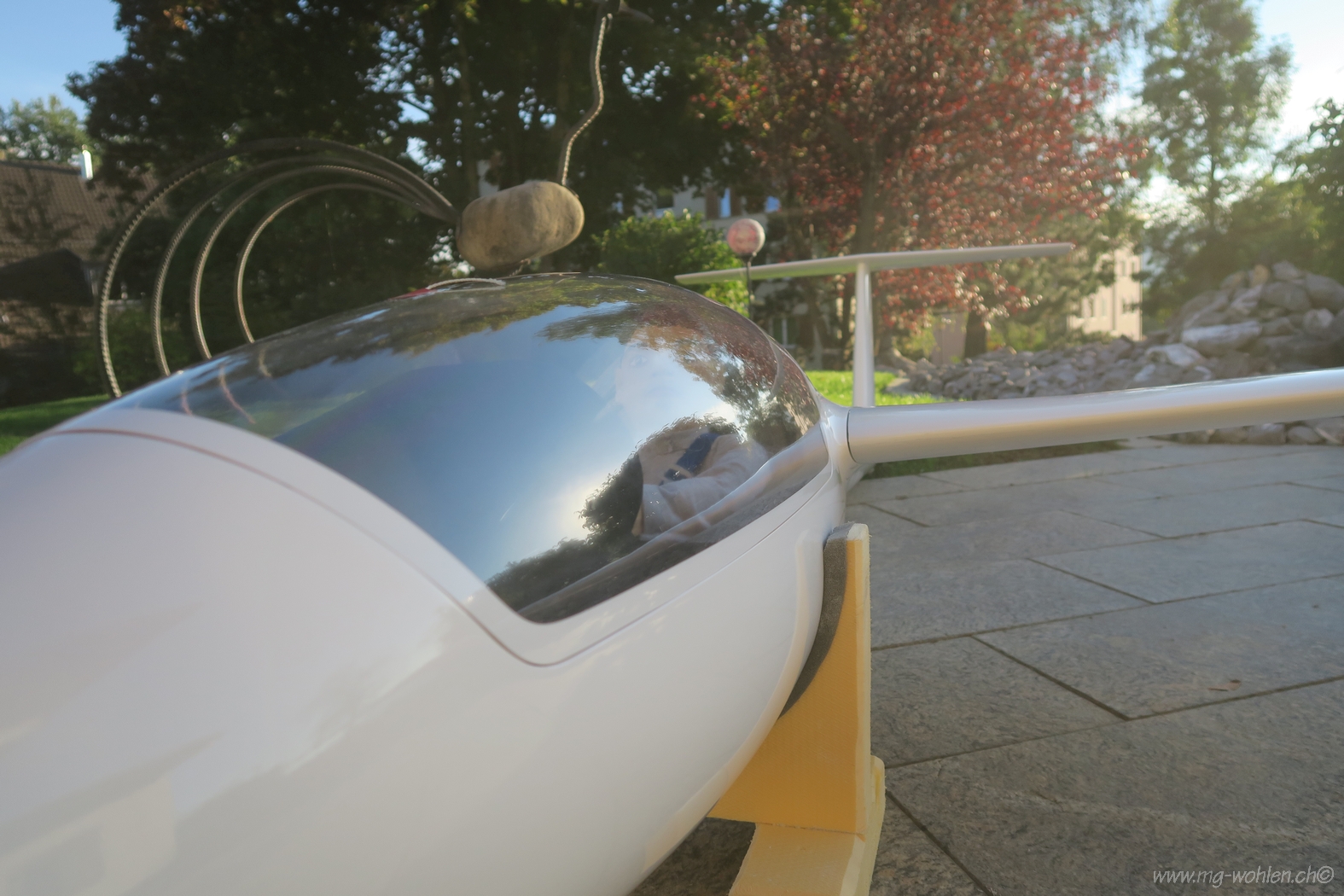

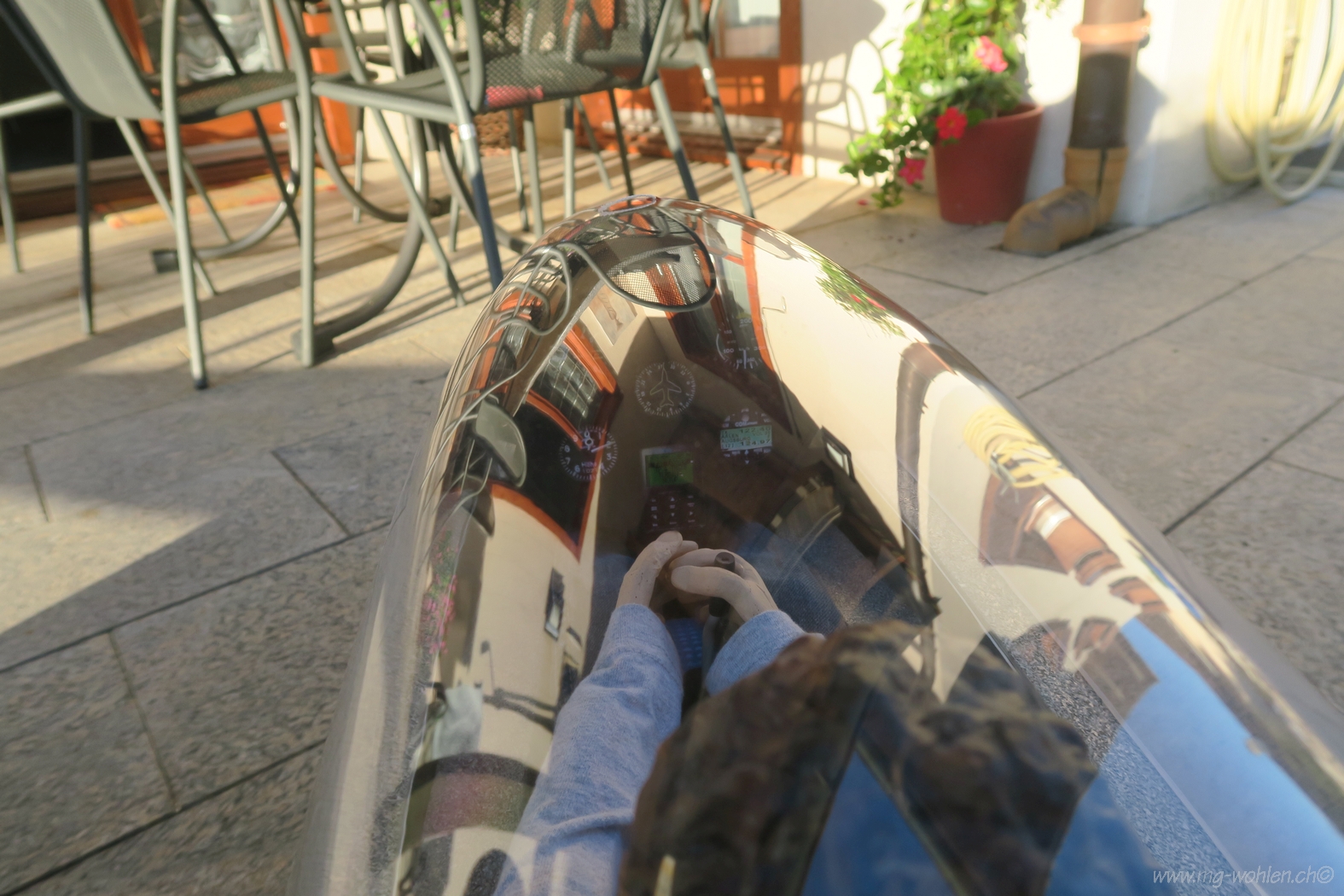

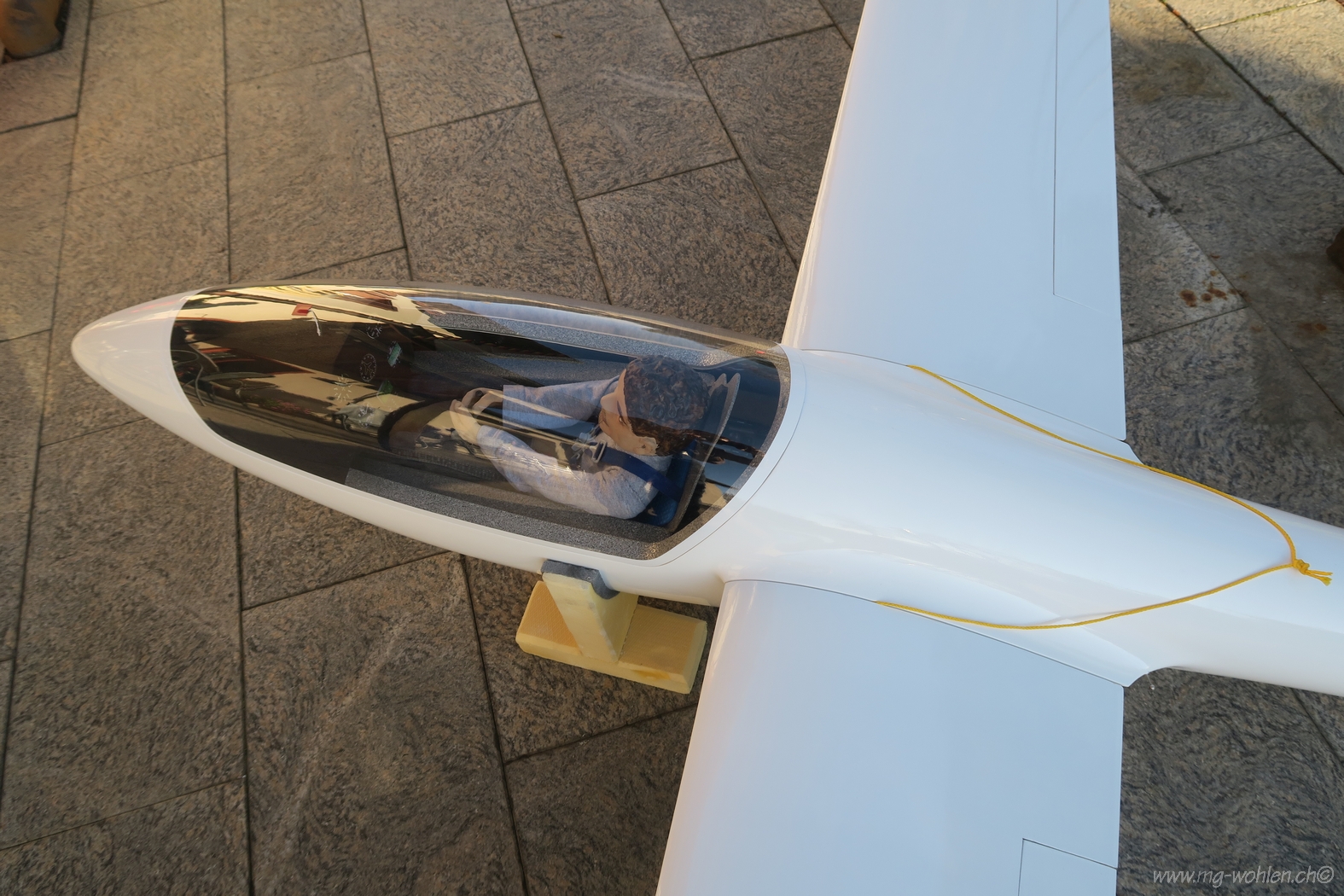

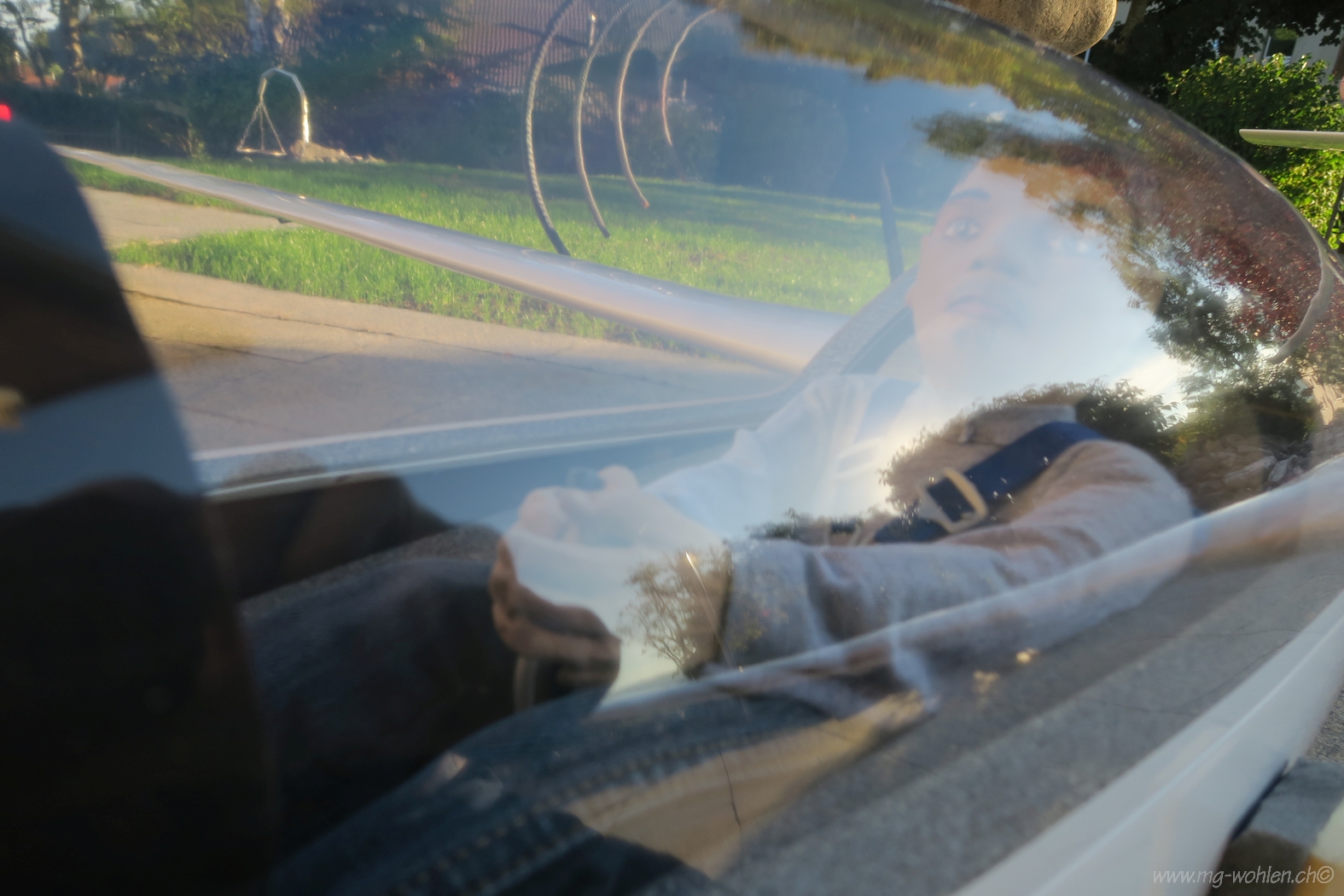

Der Schiebefaden auf der Haube

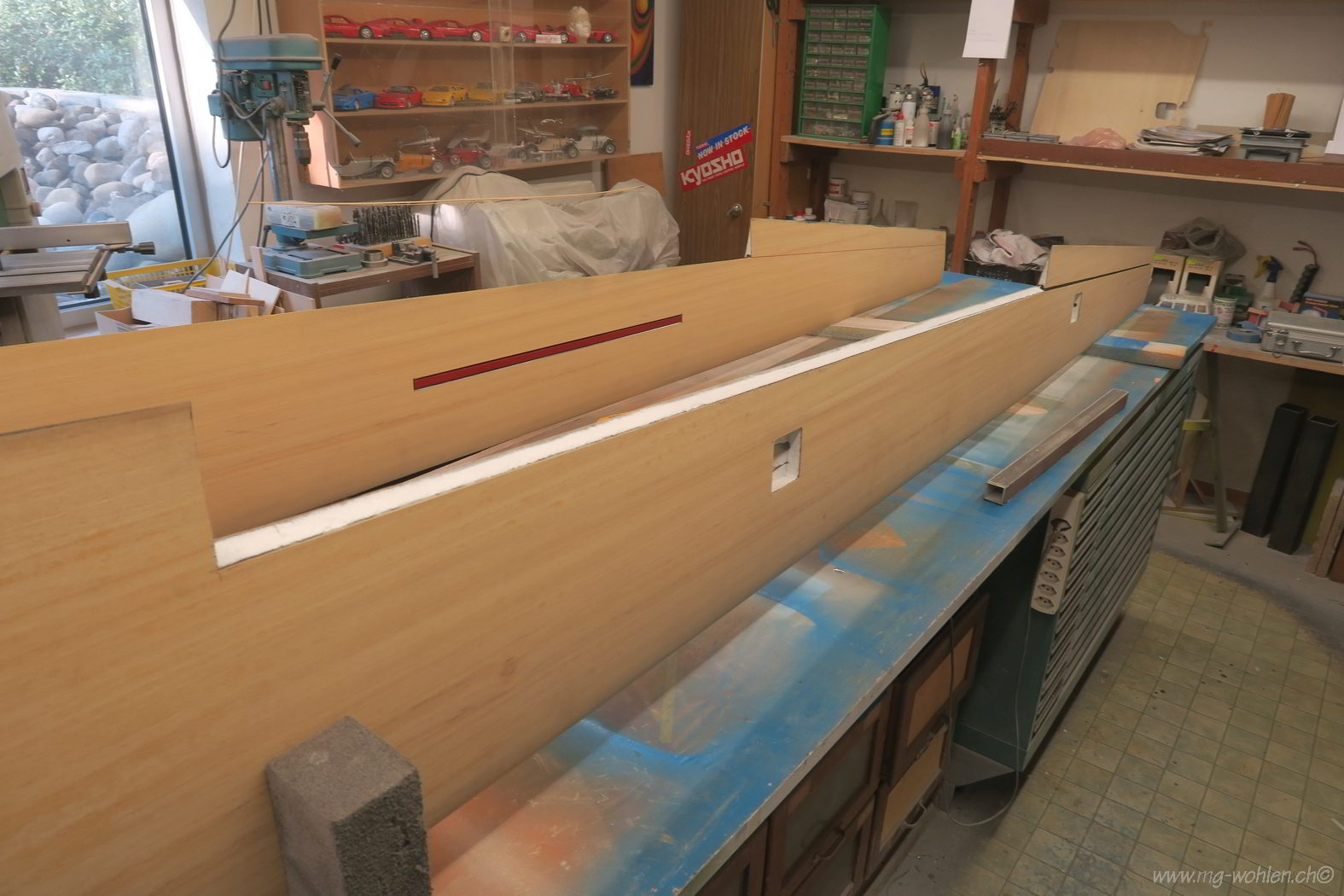

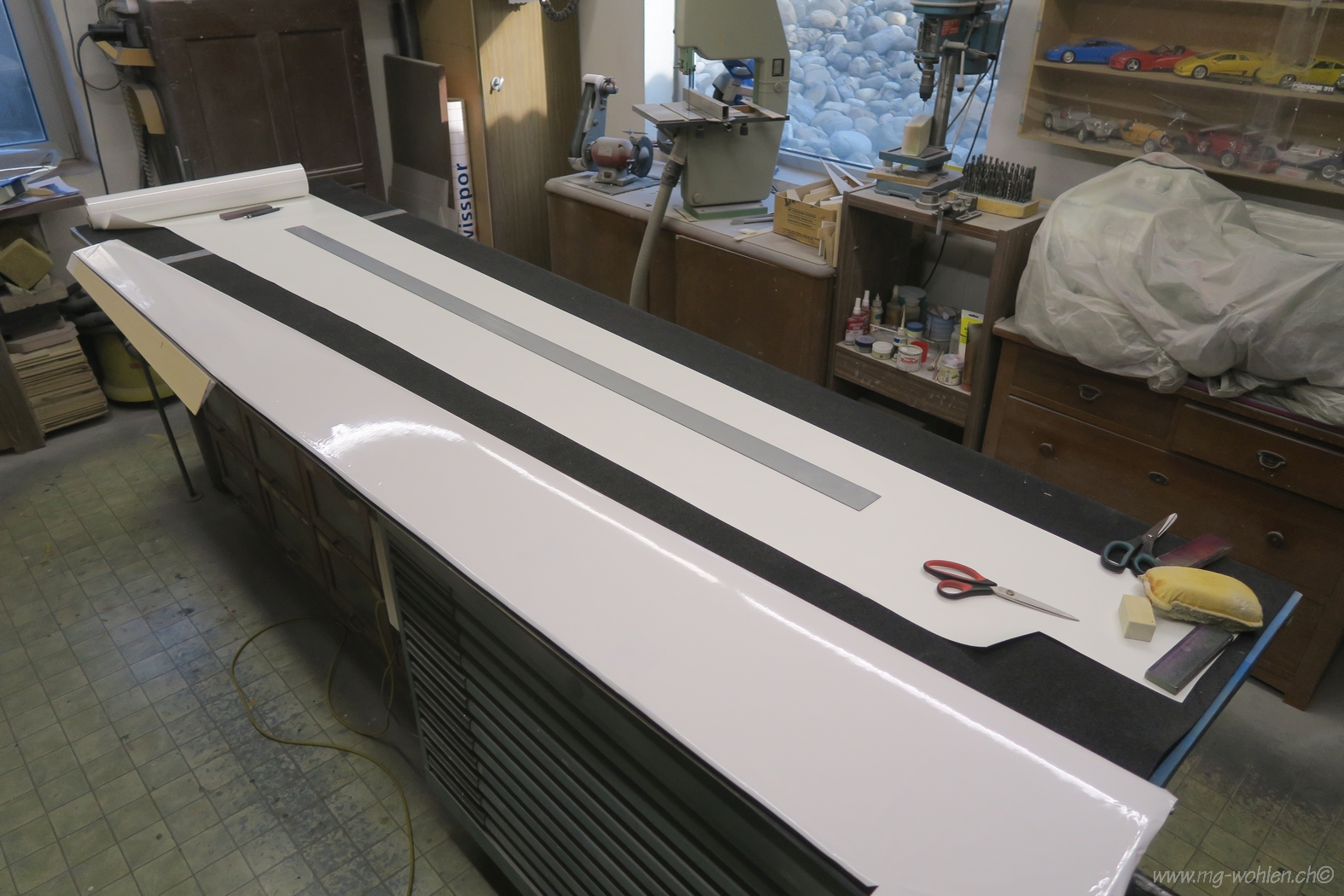

Die Flügel am bespannen

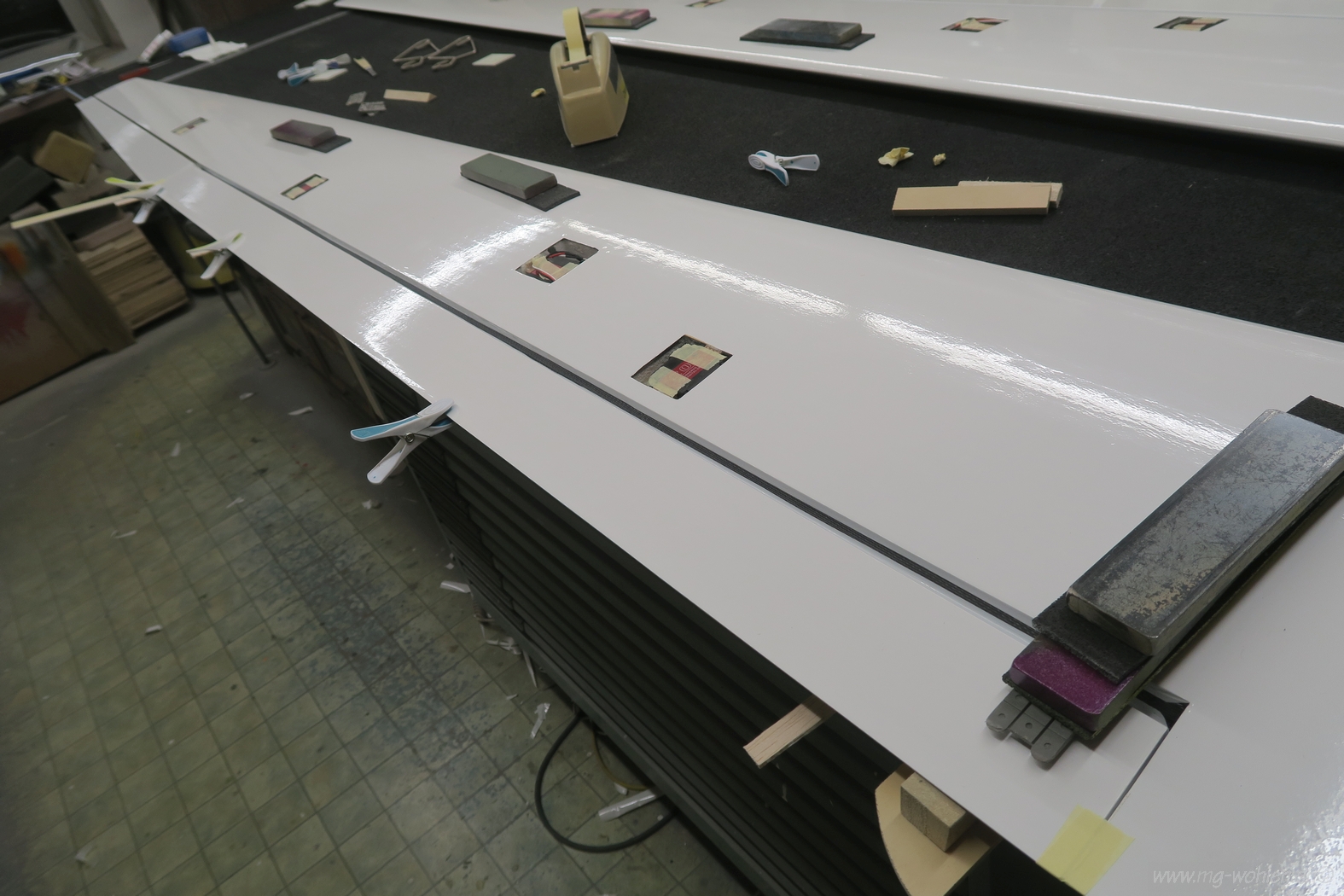

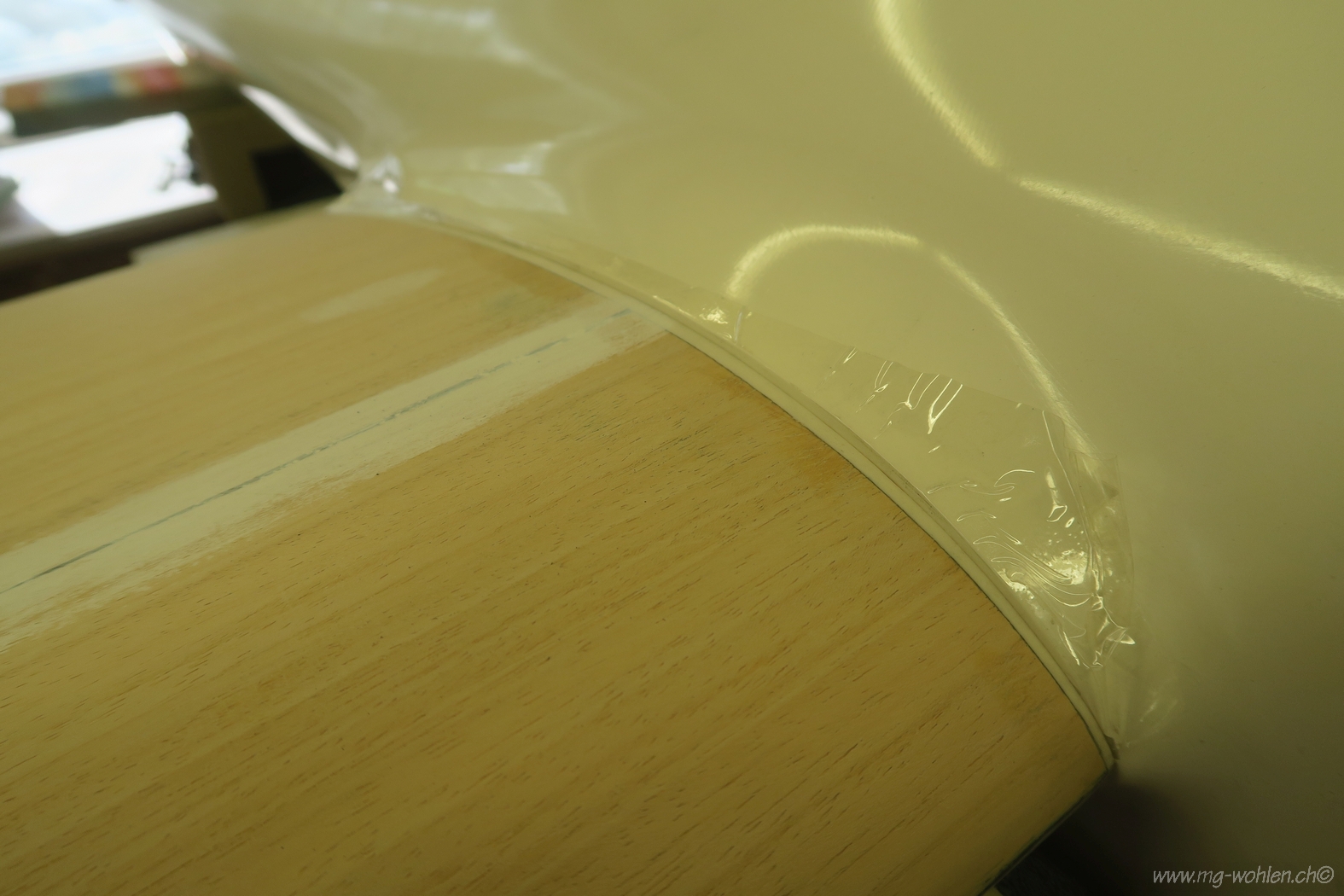

Die Wölbklappen werden mit Silikon anscharniert

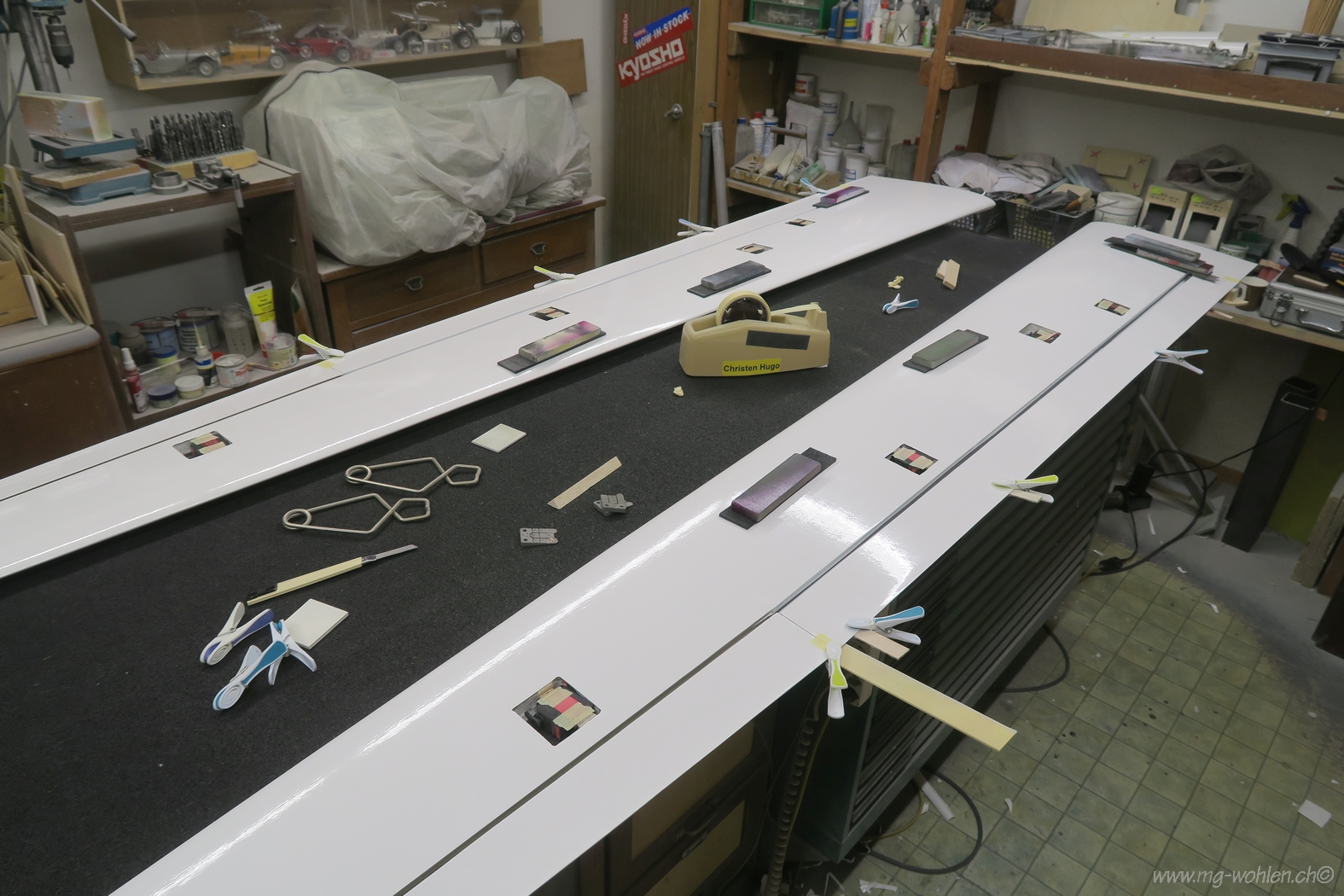

Während dem trocknen müssen die Ruder sauber fixiert werden

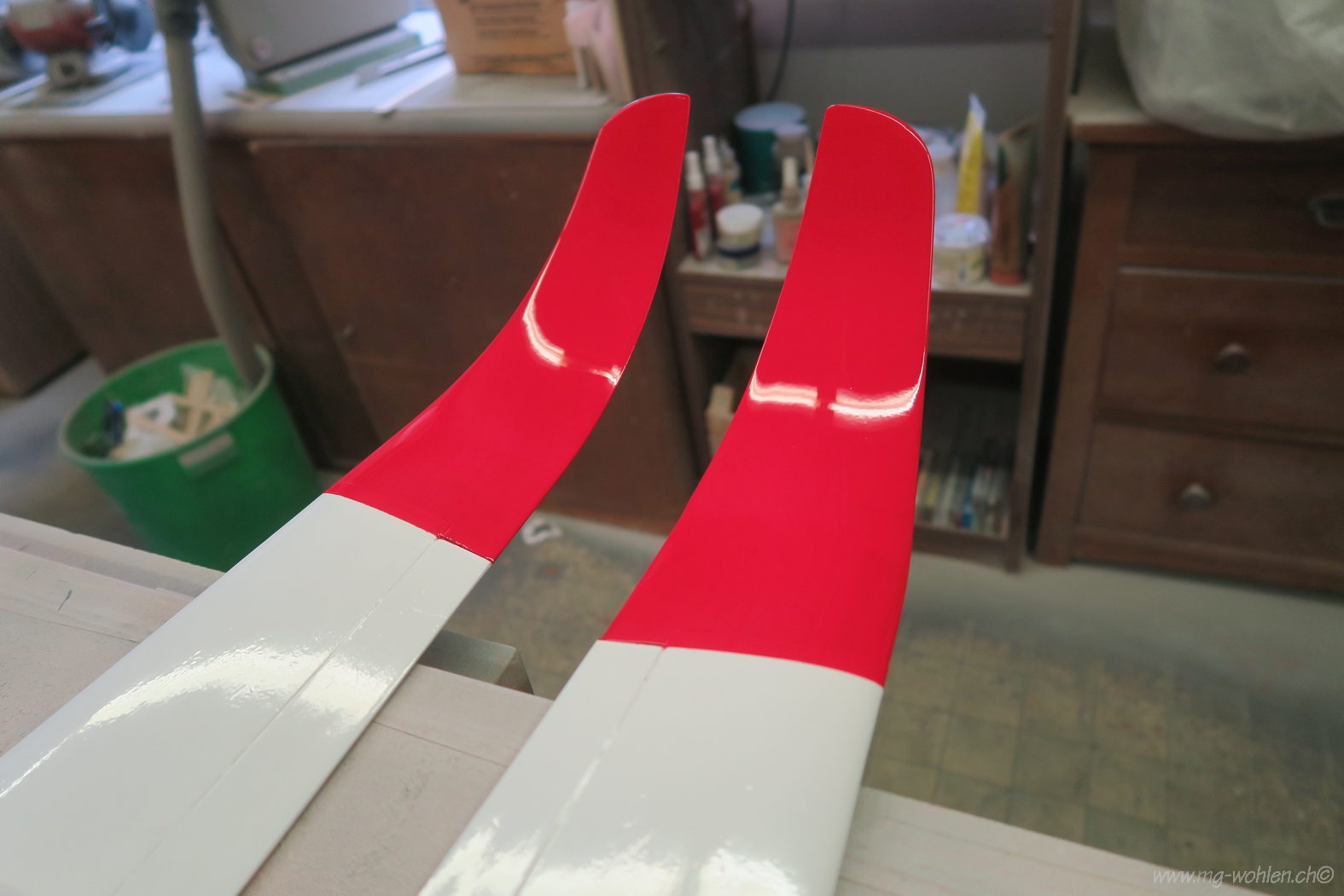

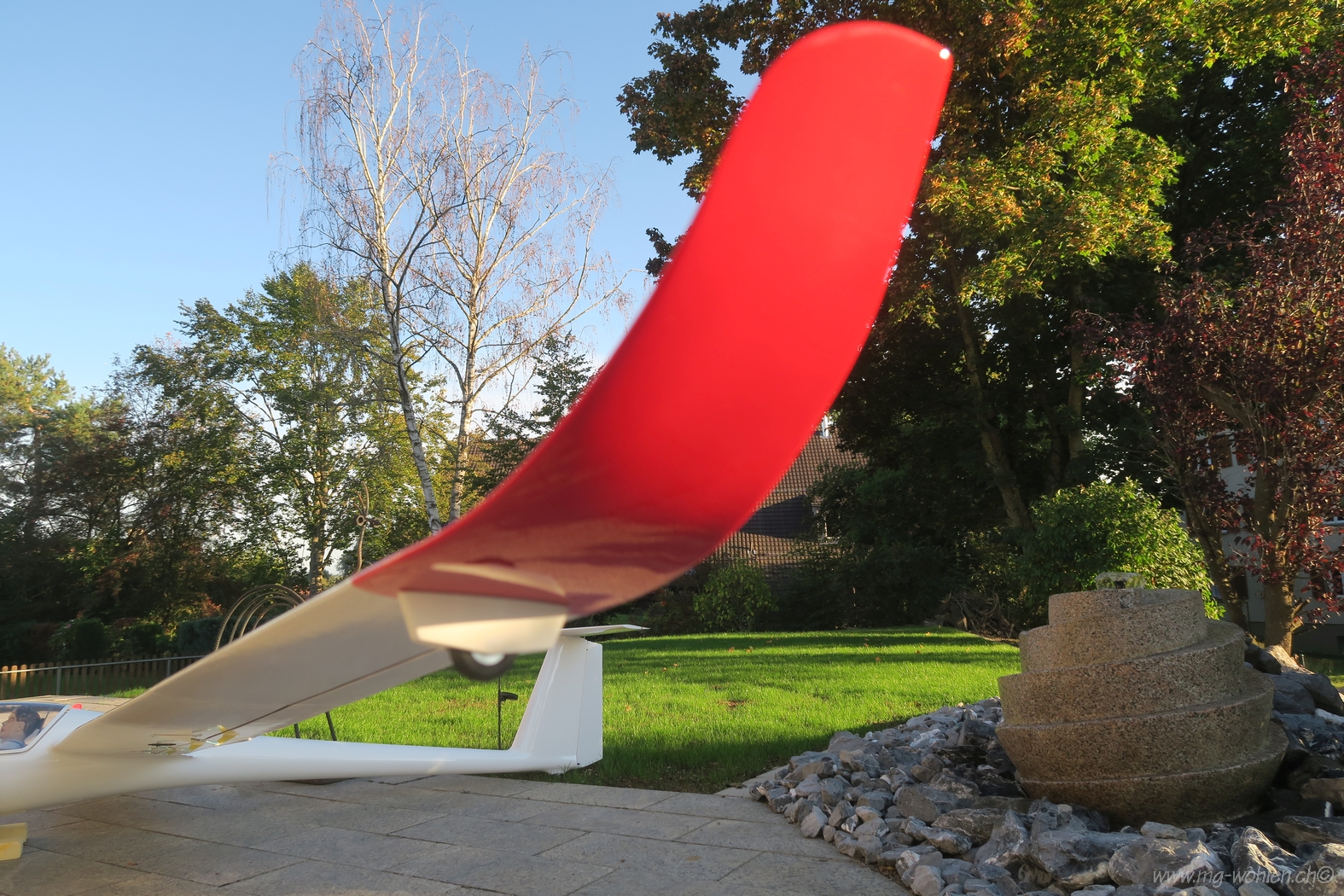

Die Winglets sind auch 2K gespritzt

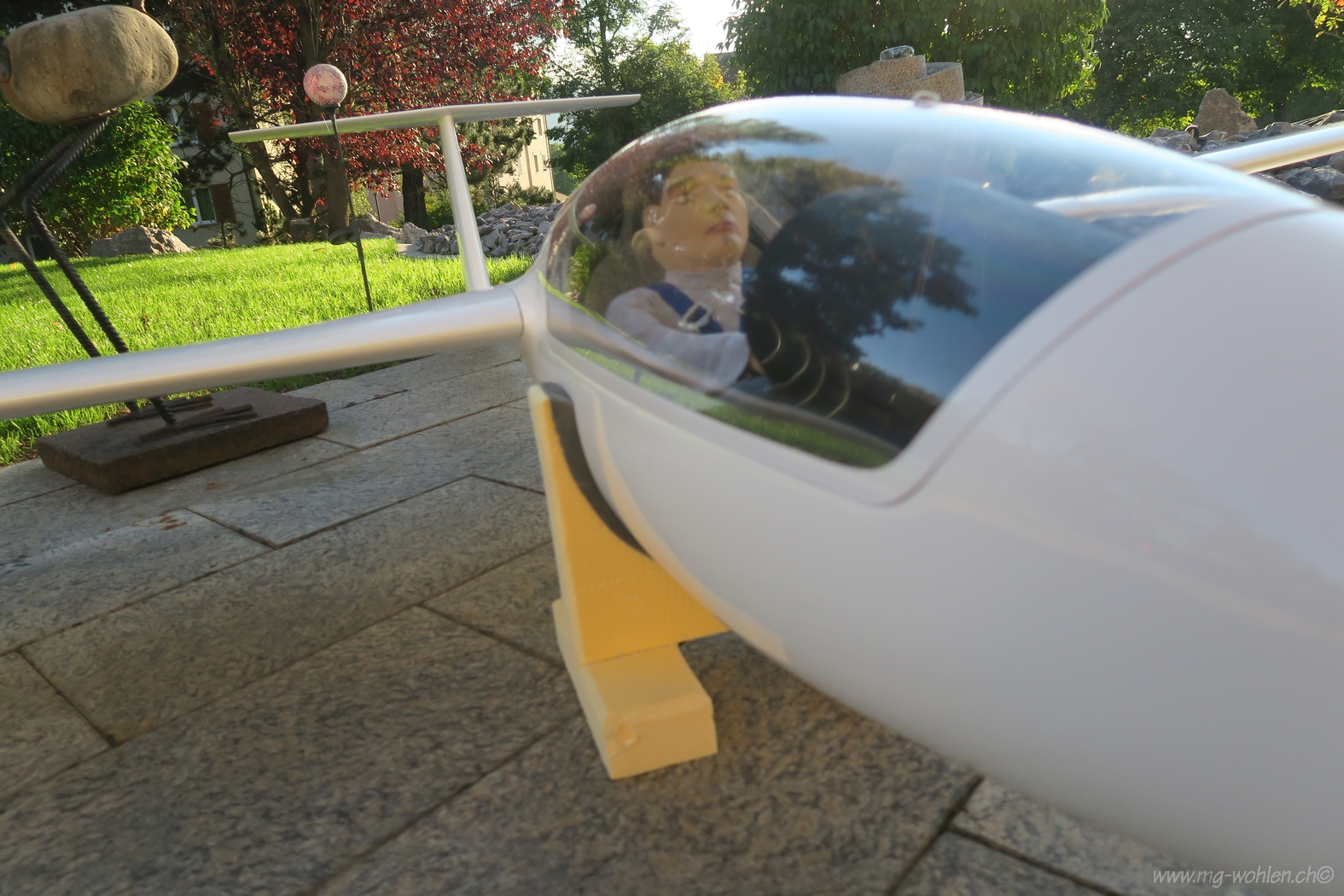

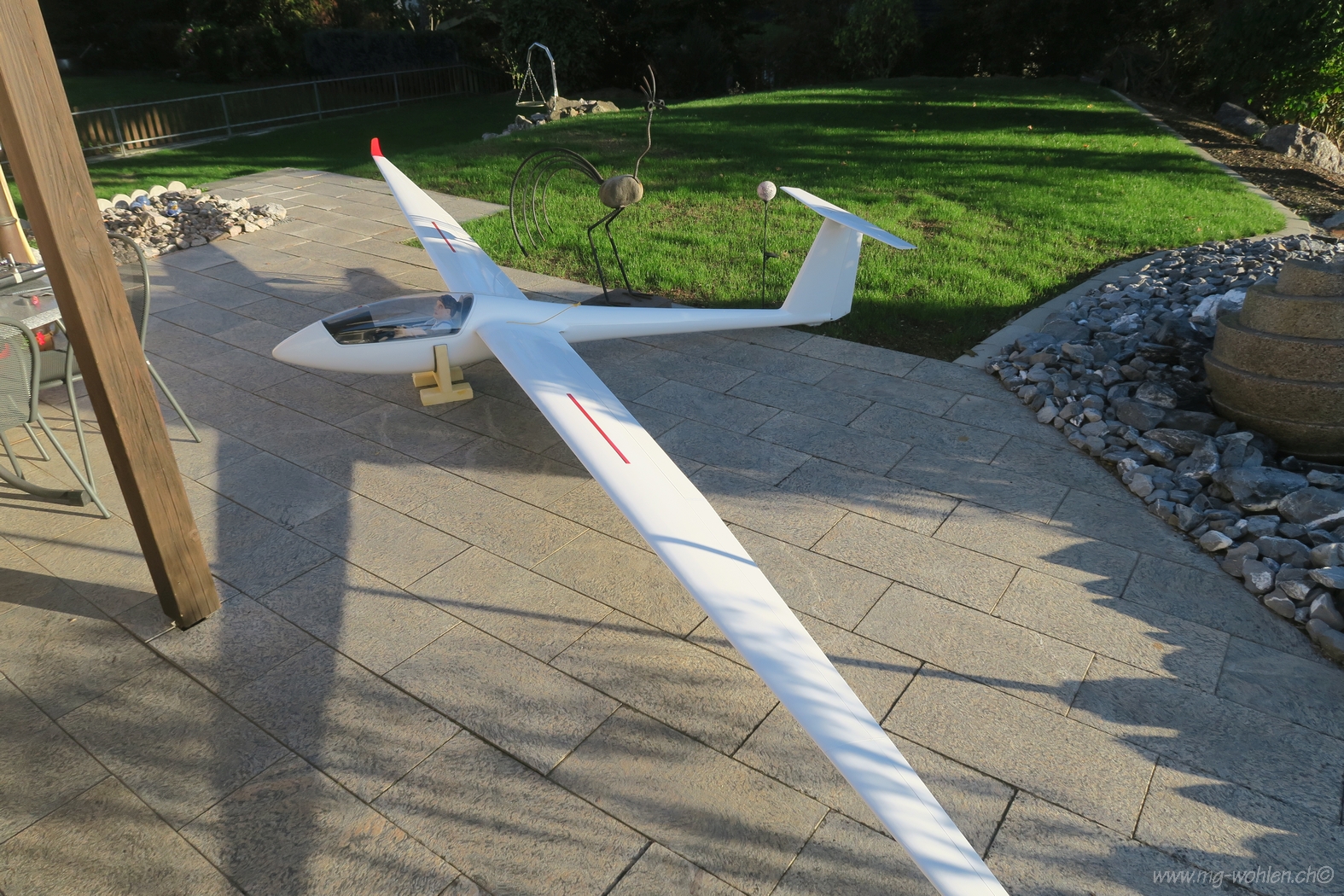

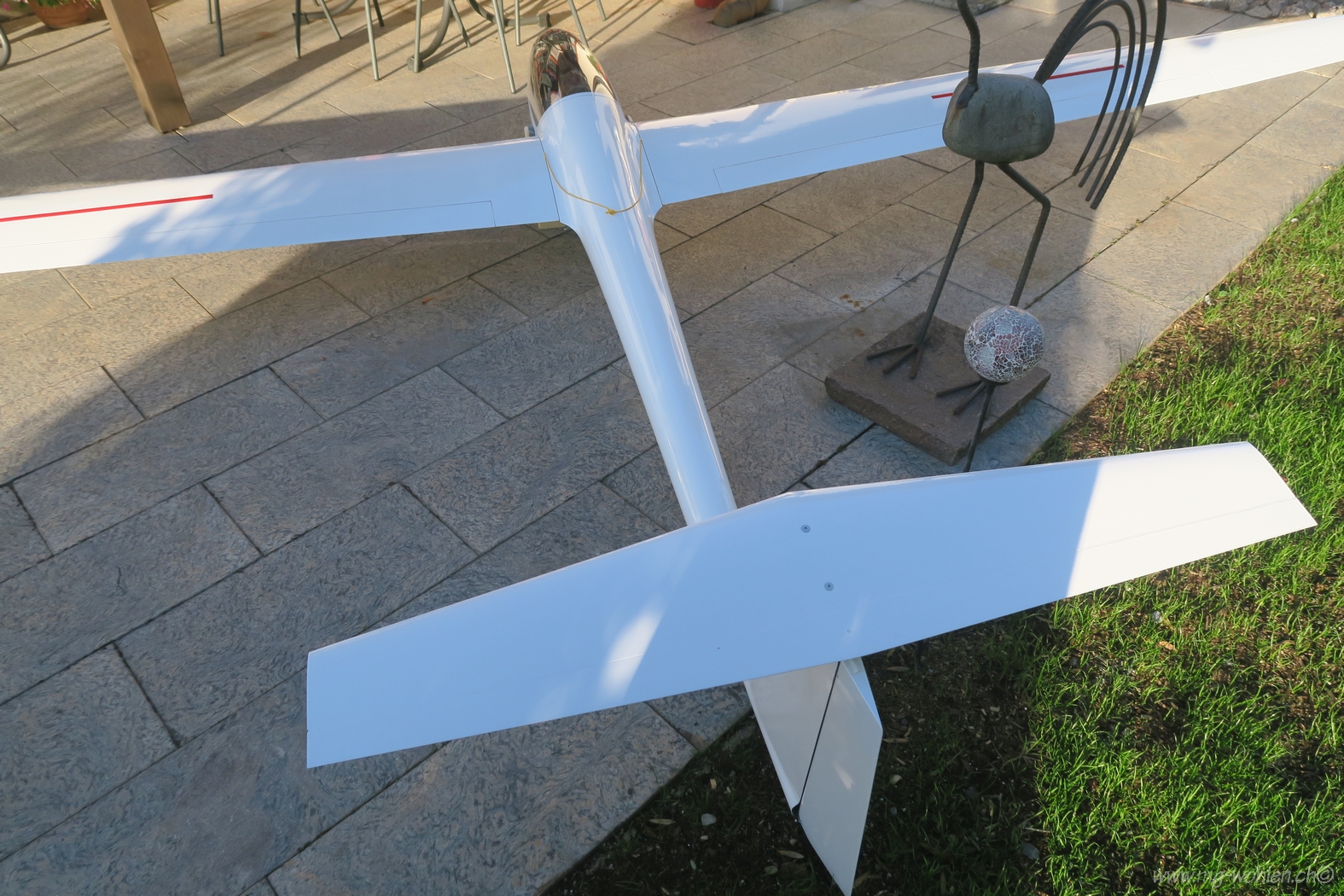

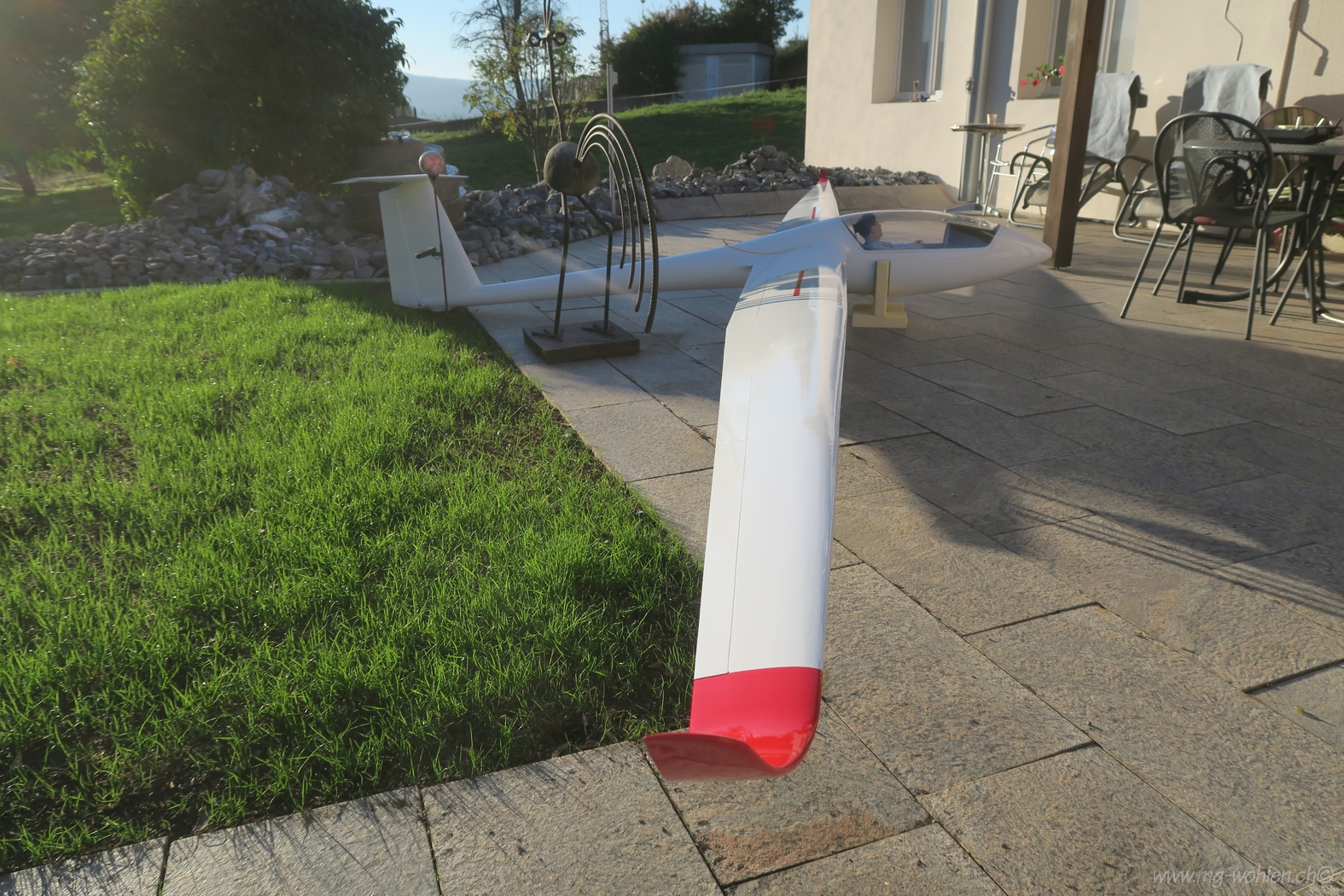

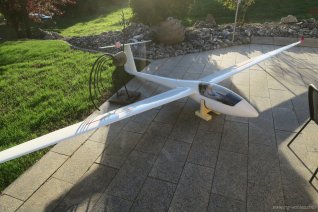

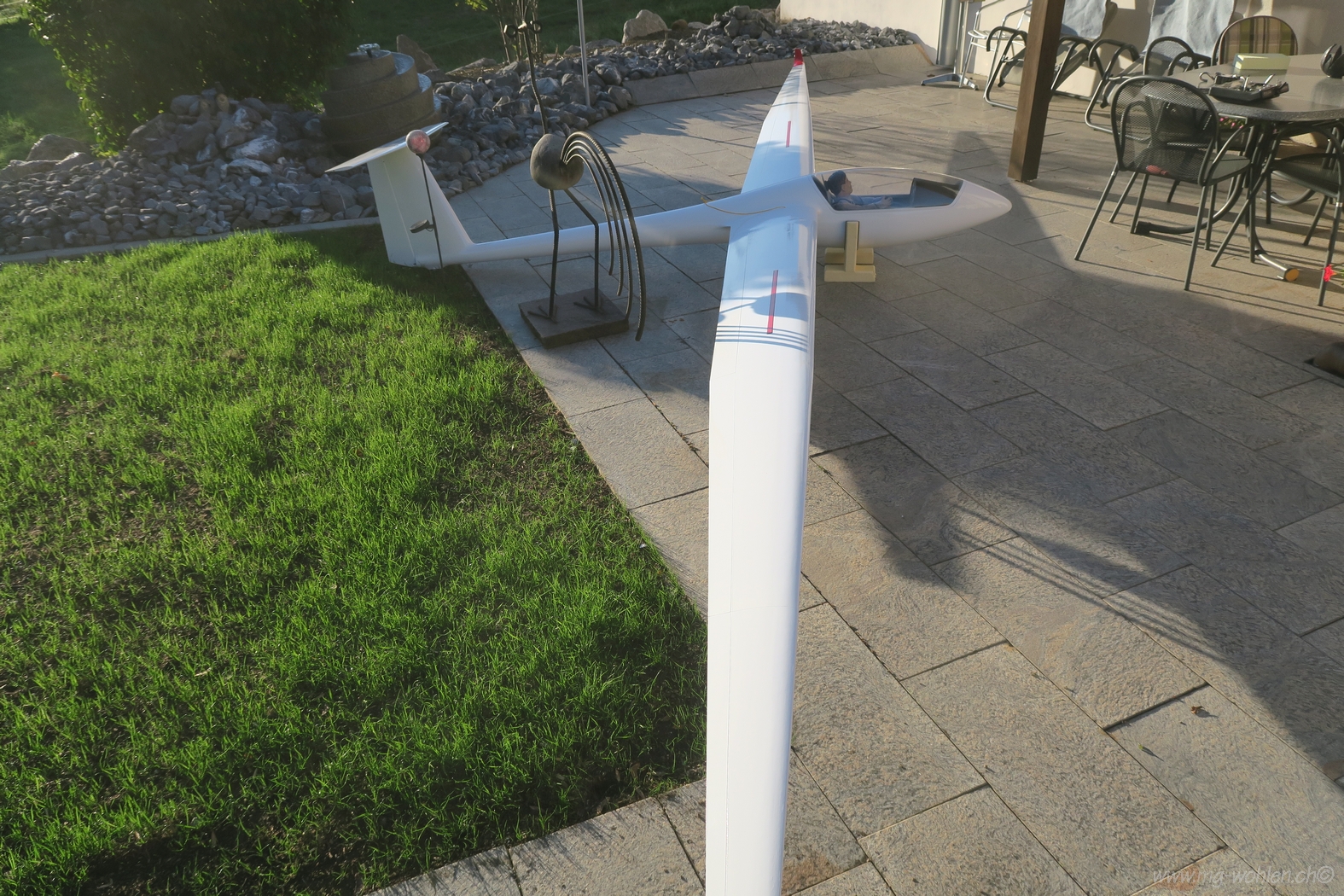

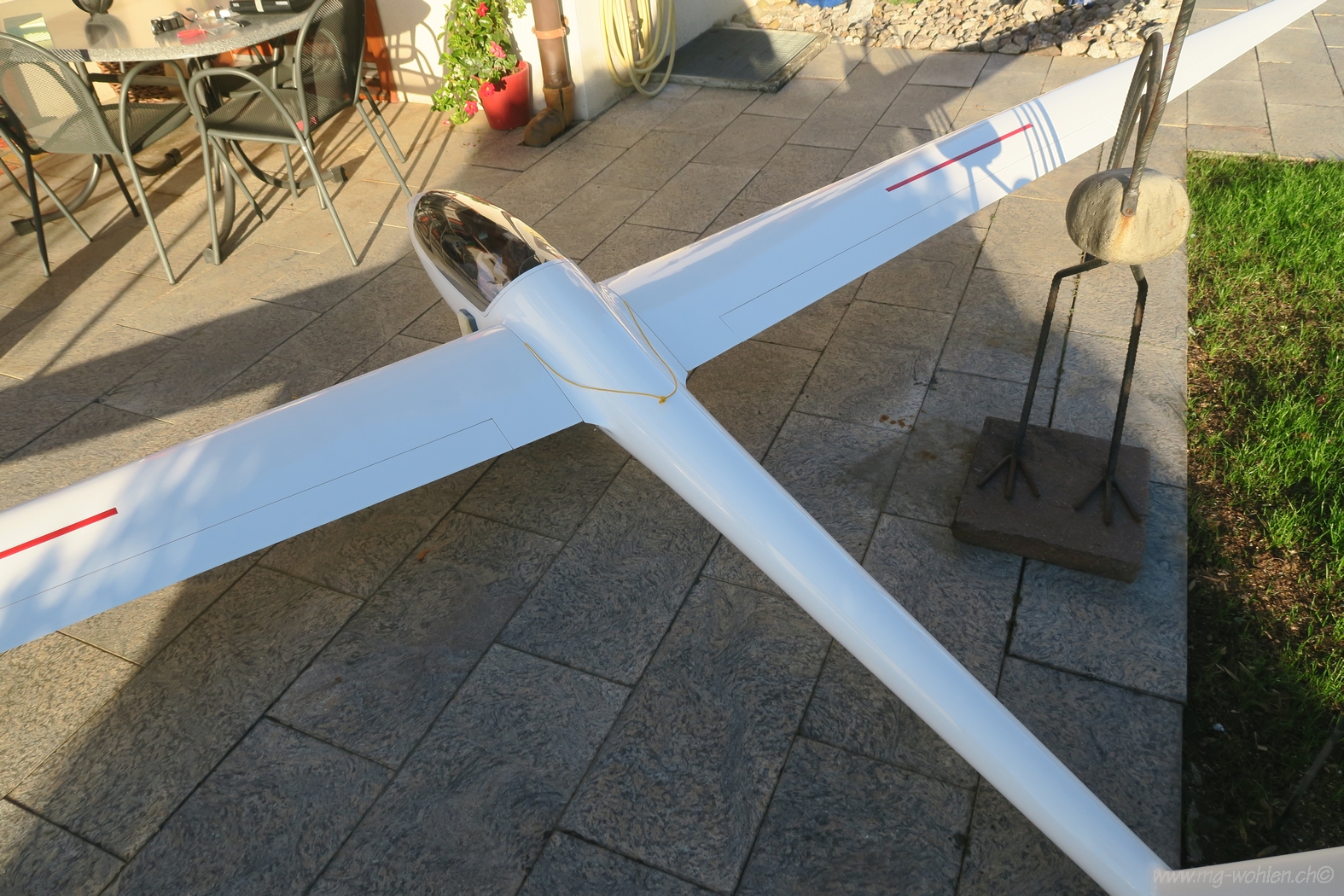

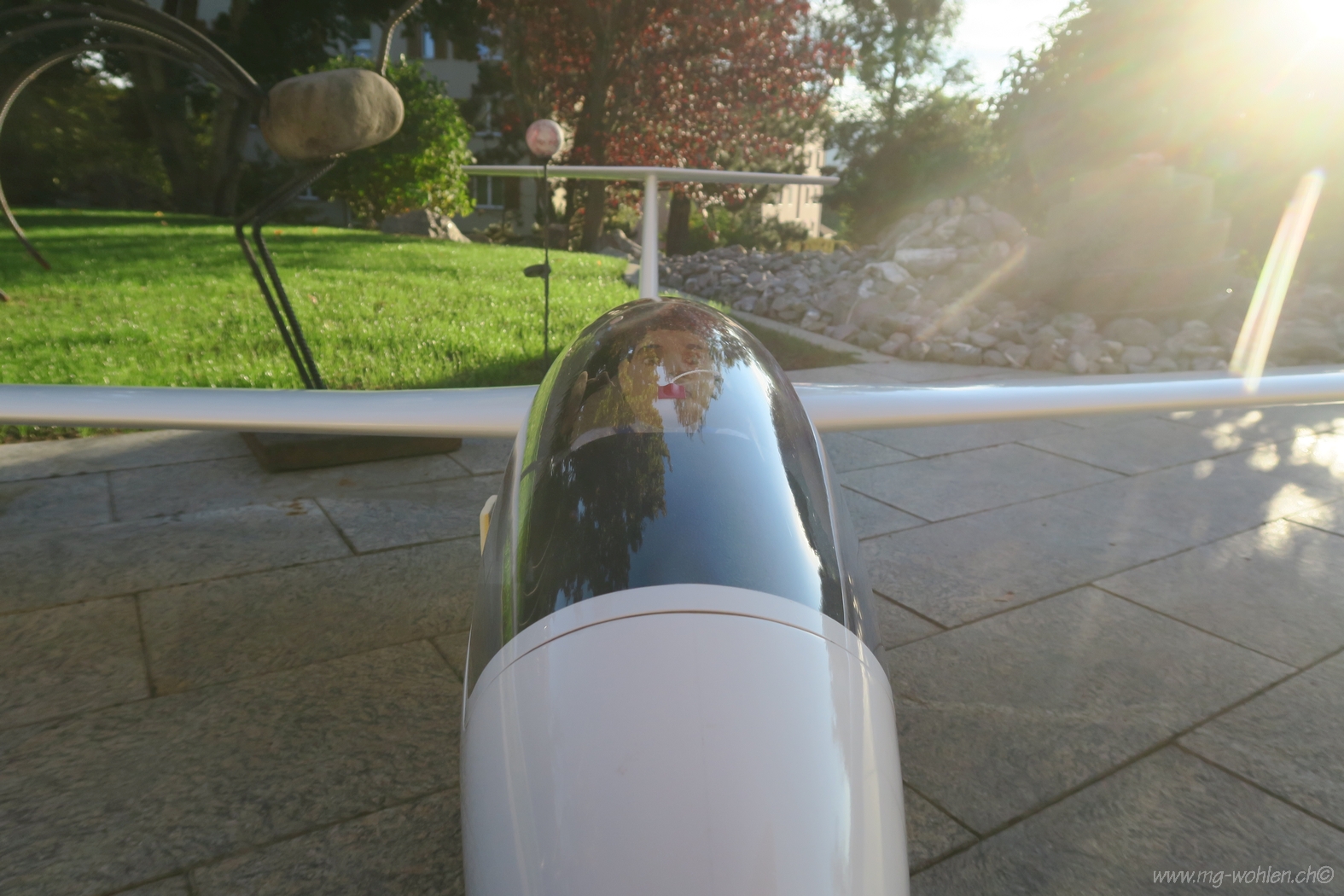

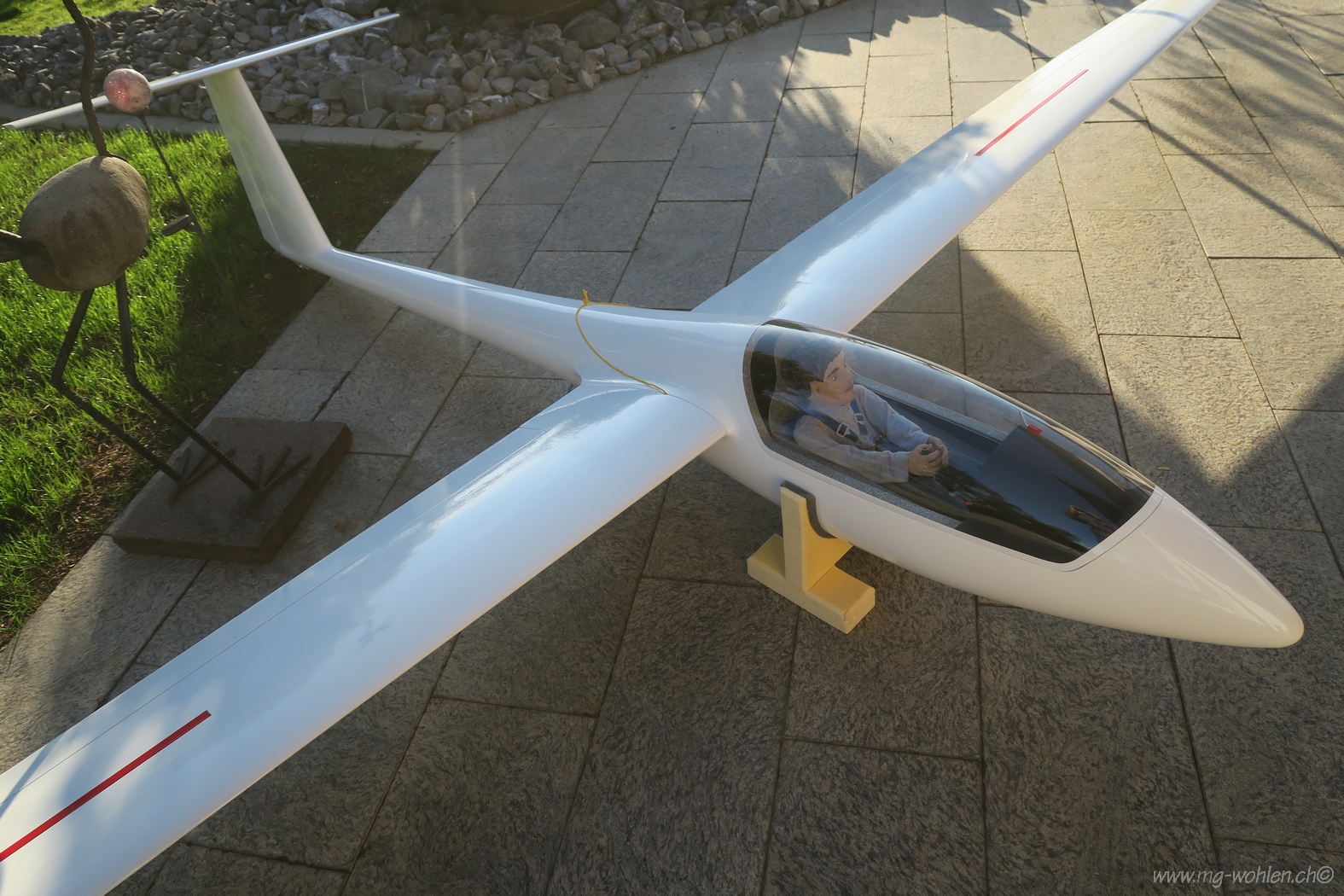

Zusammenbau an der frischen Luft

Schwerpunkt einsellung

Inklusive 2Kg Blei in der Nase ist Sie 18.6 Kg

Jetzt sind nur noch Kleinigkeiten zu machen

Stützrad montieren

Spritzschutz über dem Rad

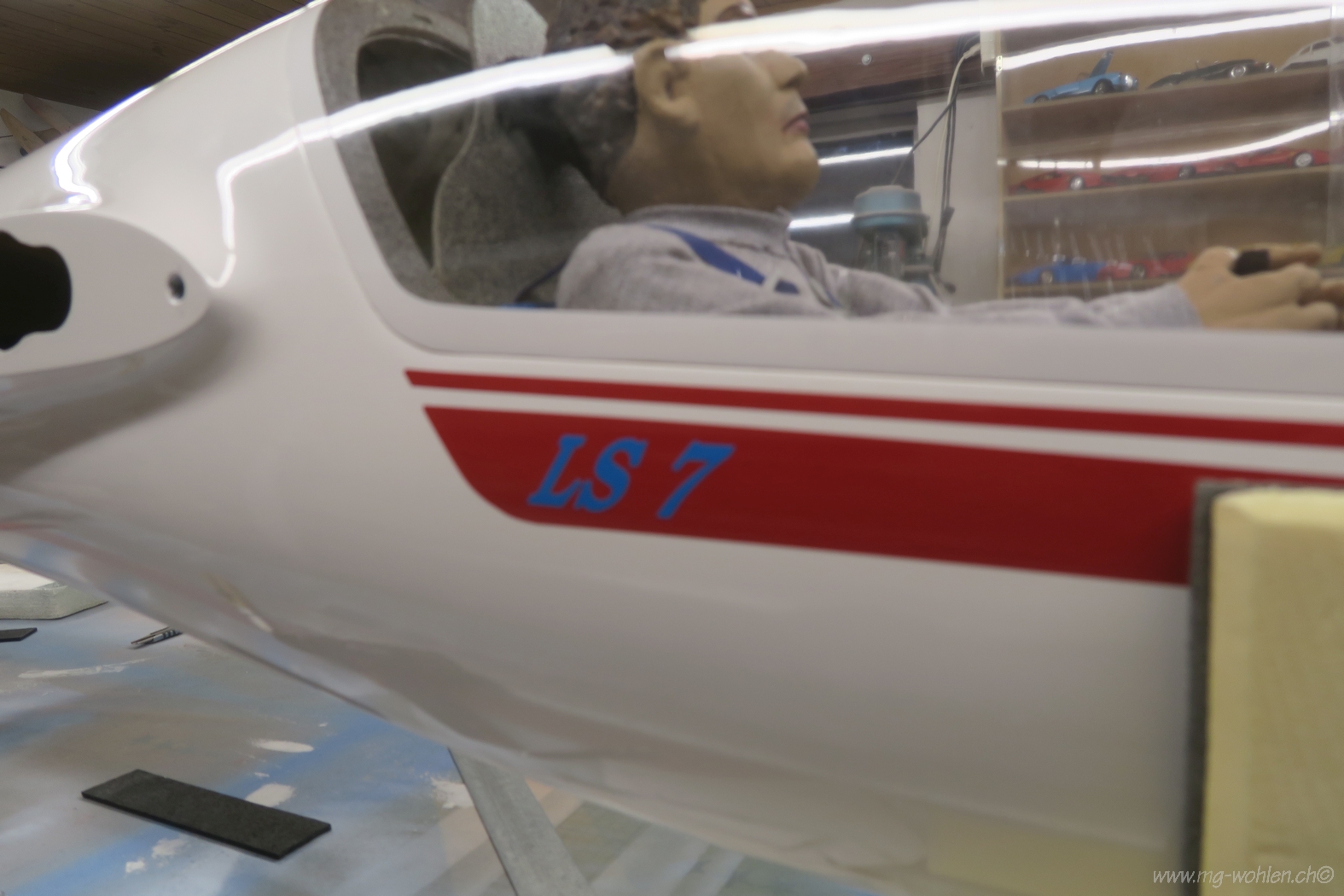

Beschriftung

Immatrikulation

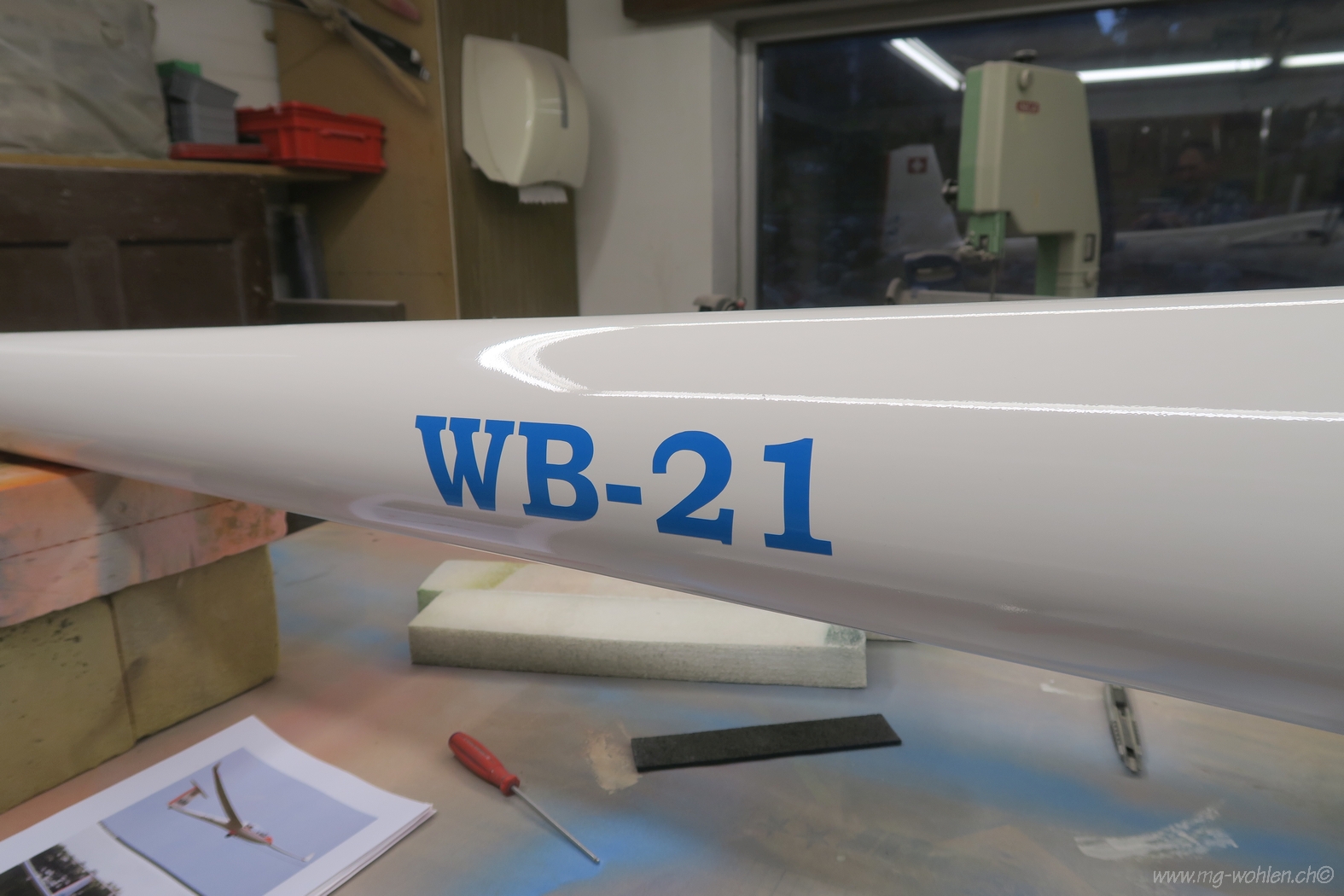

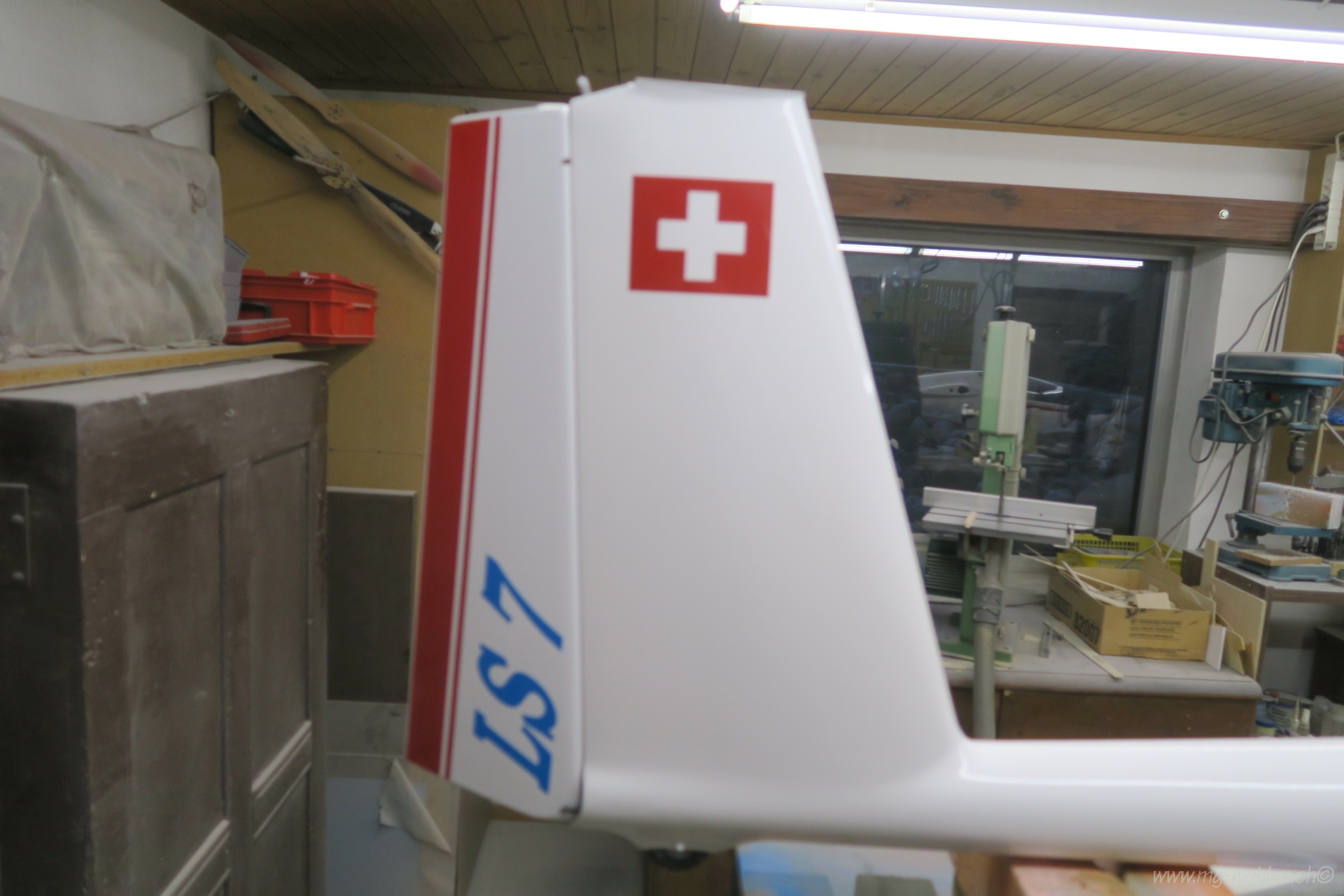

Beschriftung am Heck
