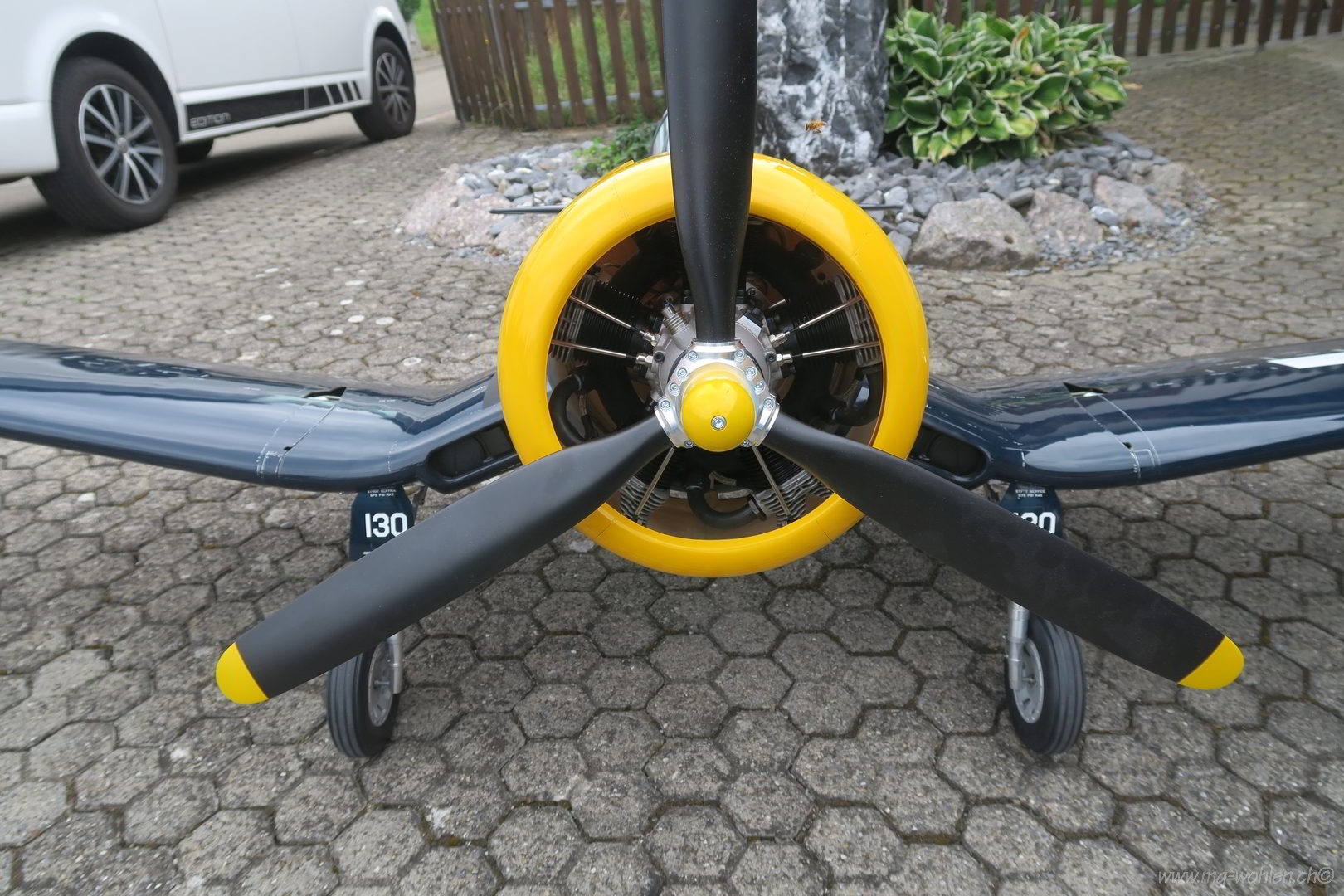

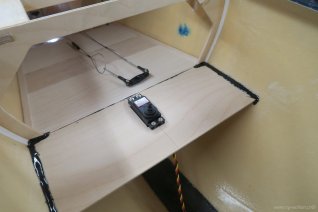

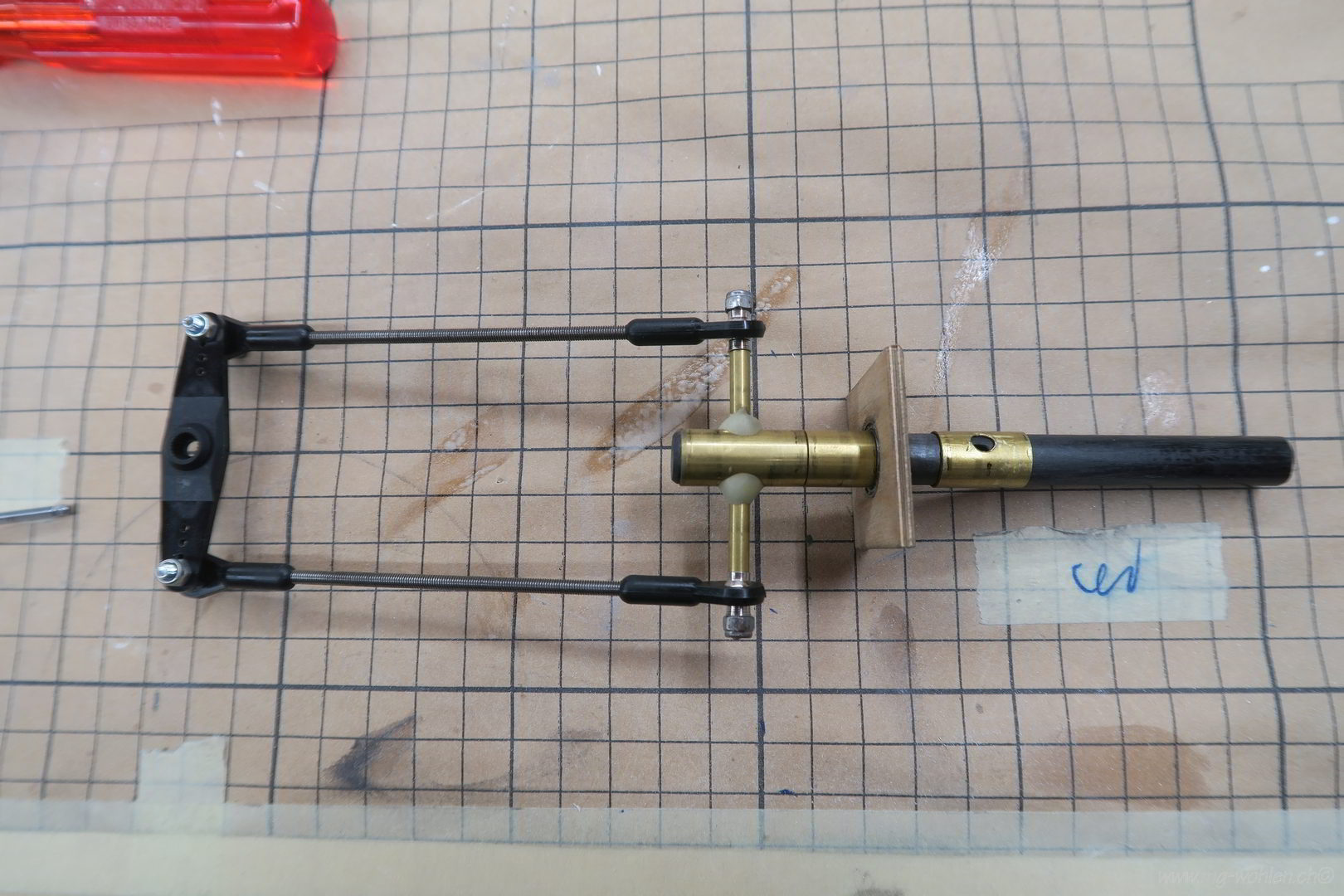

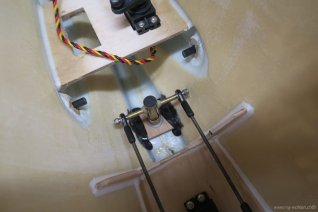

Angefangen wird mit der Anlenkung für das Seitenruder
Der Platz für die Anlenkung ist sehr knapp vorgegeben

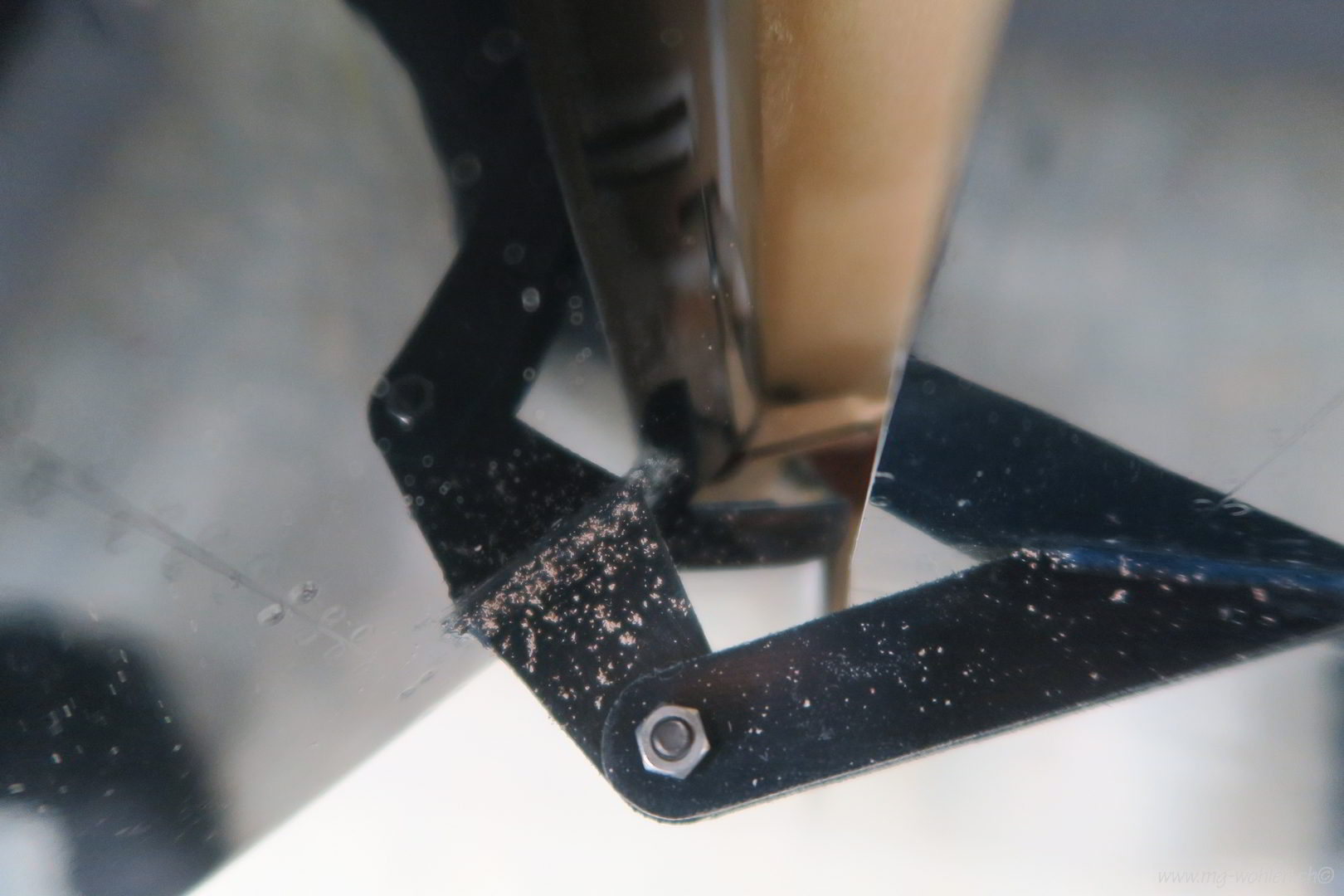

Für die Anlenkung muss am Spant Platz geschaffen werden

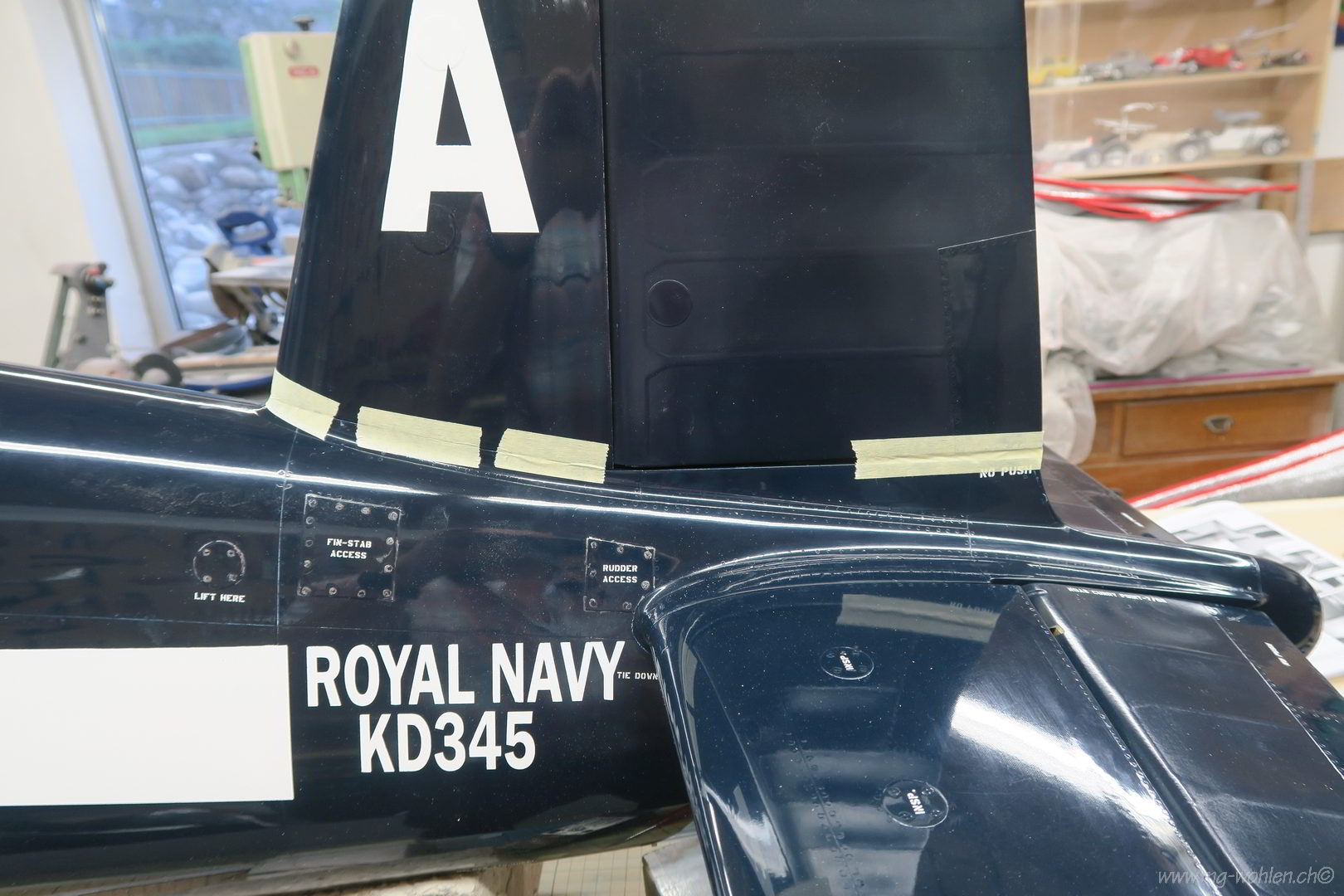

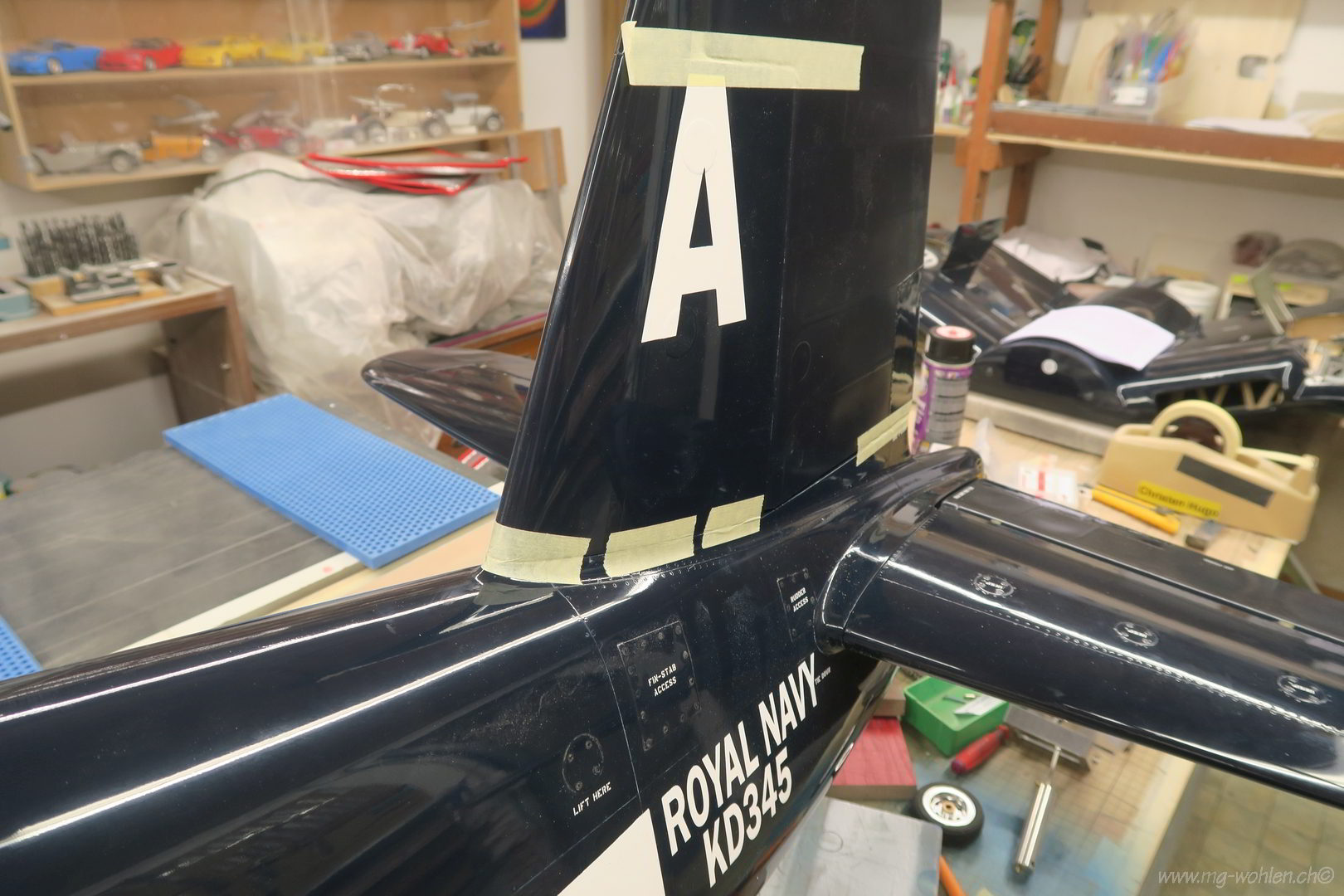

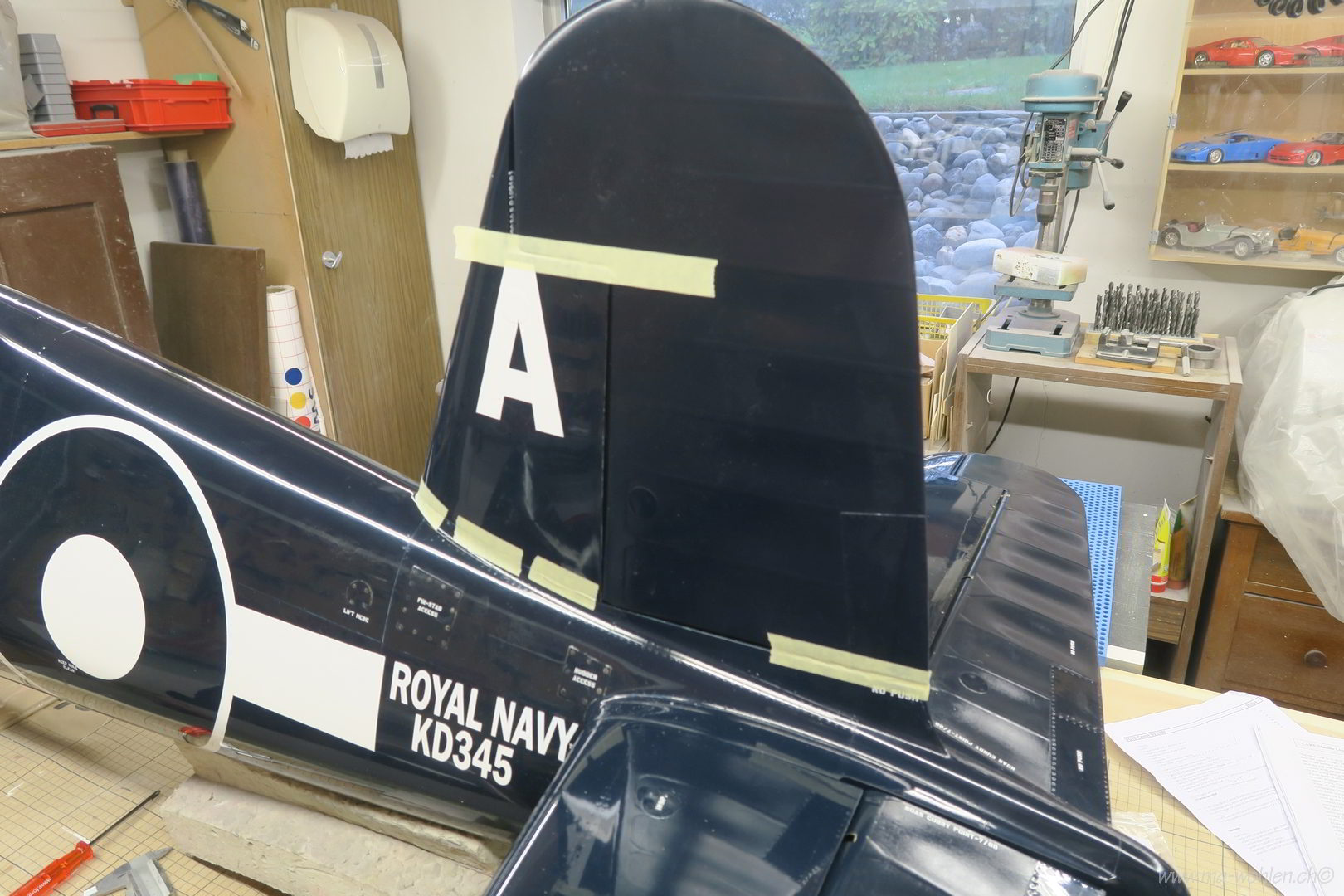

Das Seitenleitwerk wird angeklebt und fixiert
Hier sieht man die fertig verklebte Steuereinheit
Der Heckspant ist vorbereitet für die Montage vom Hecksporn

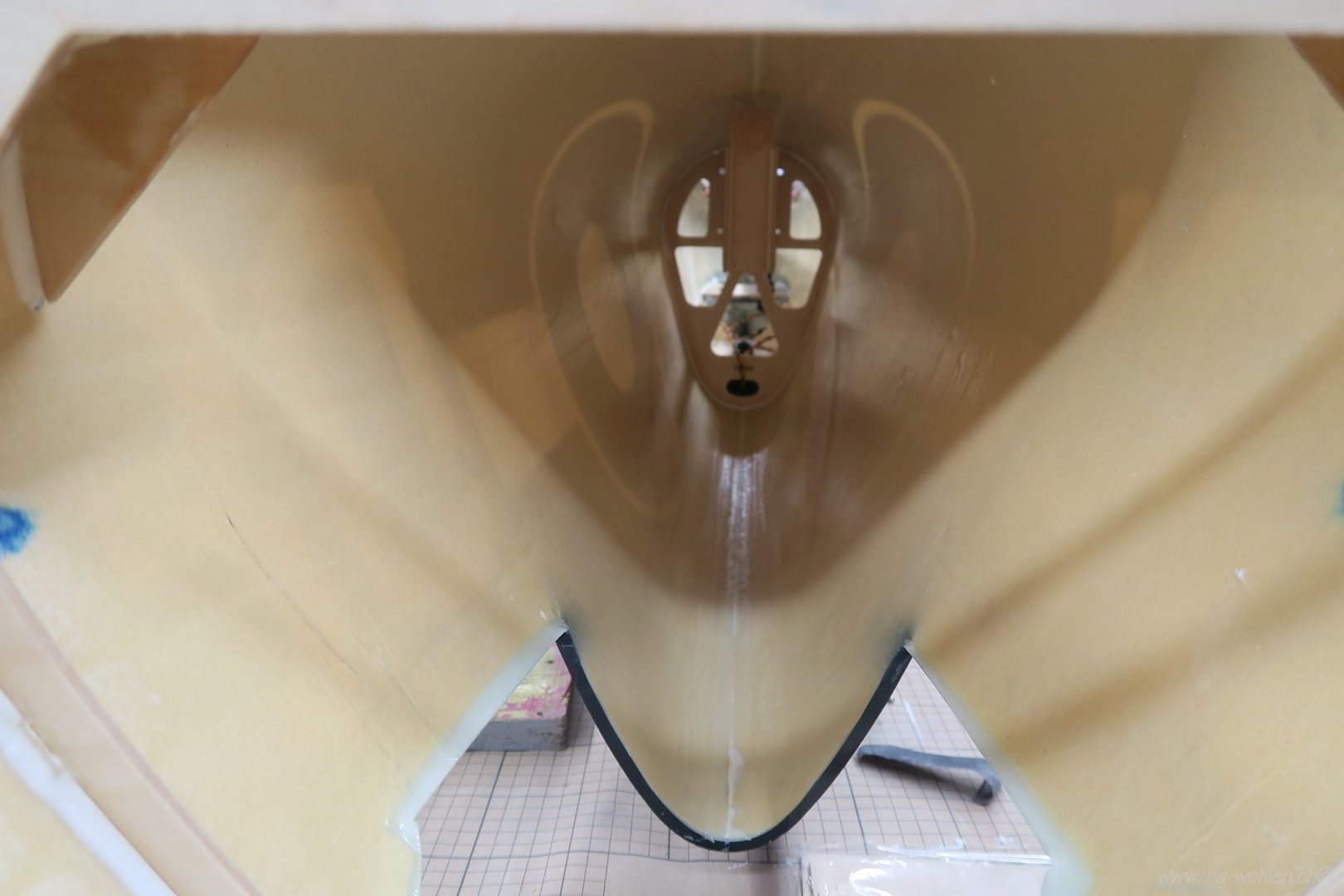

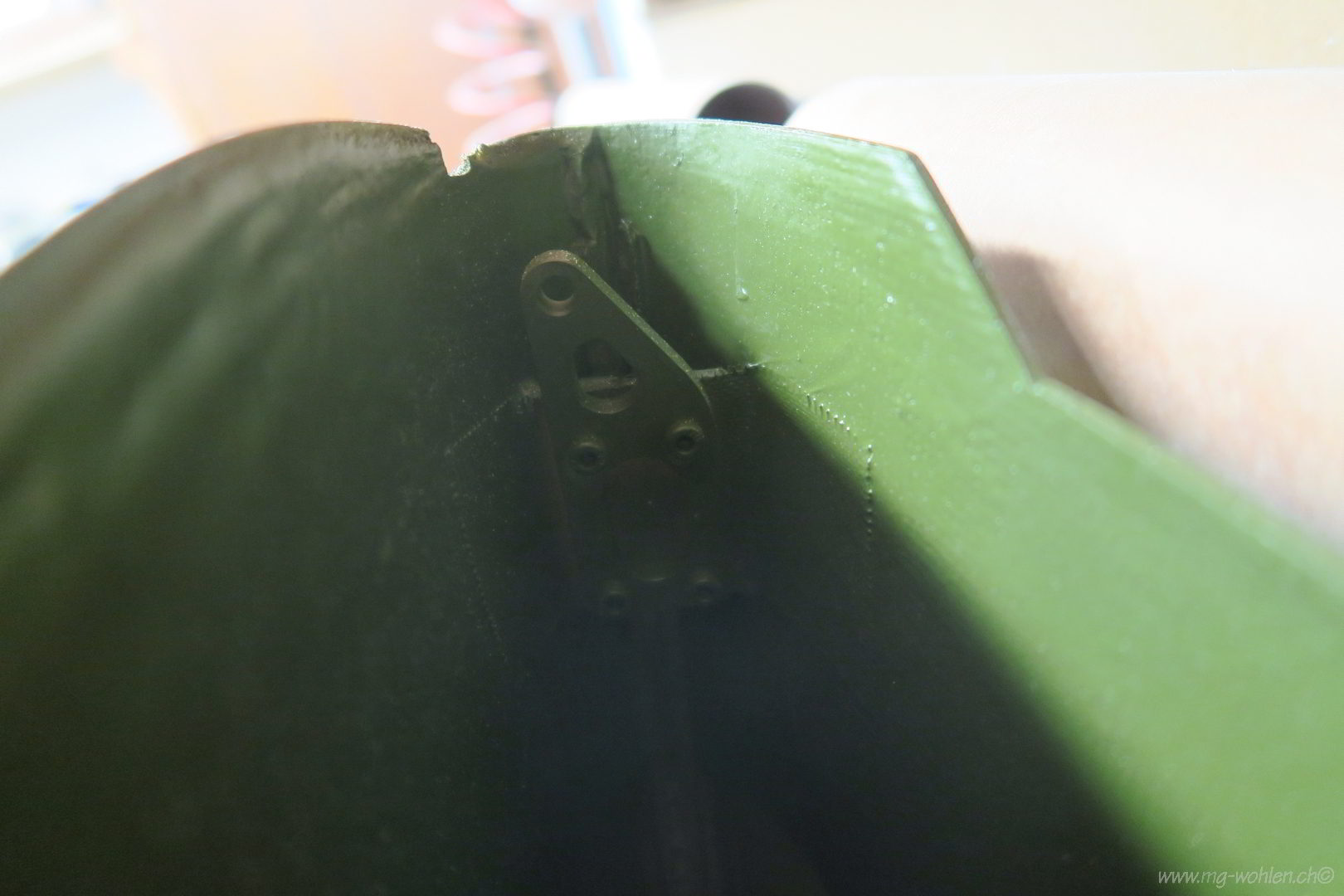

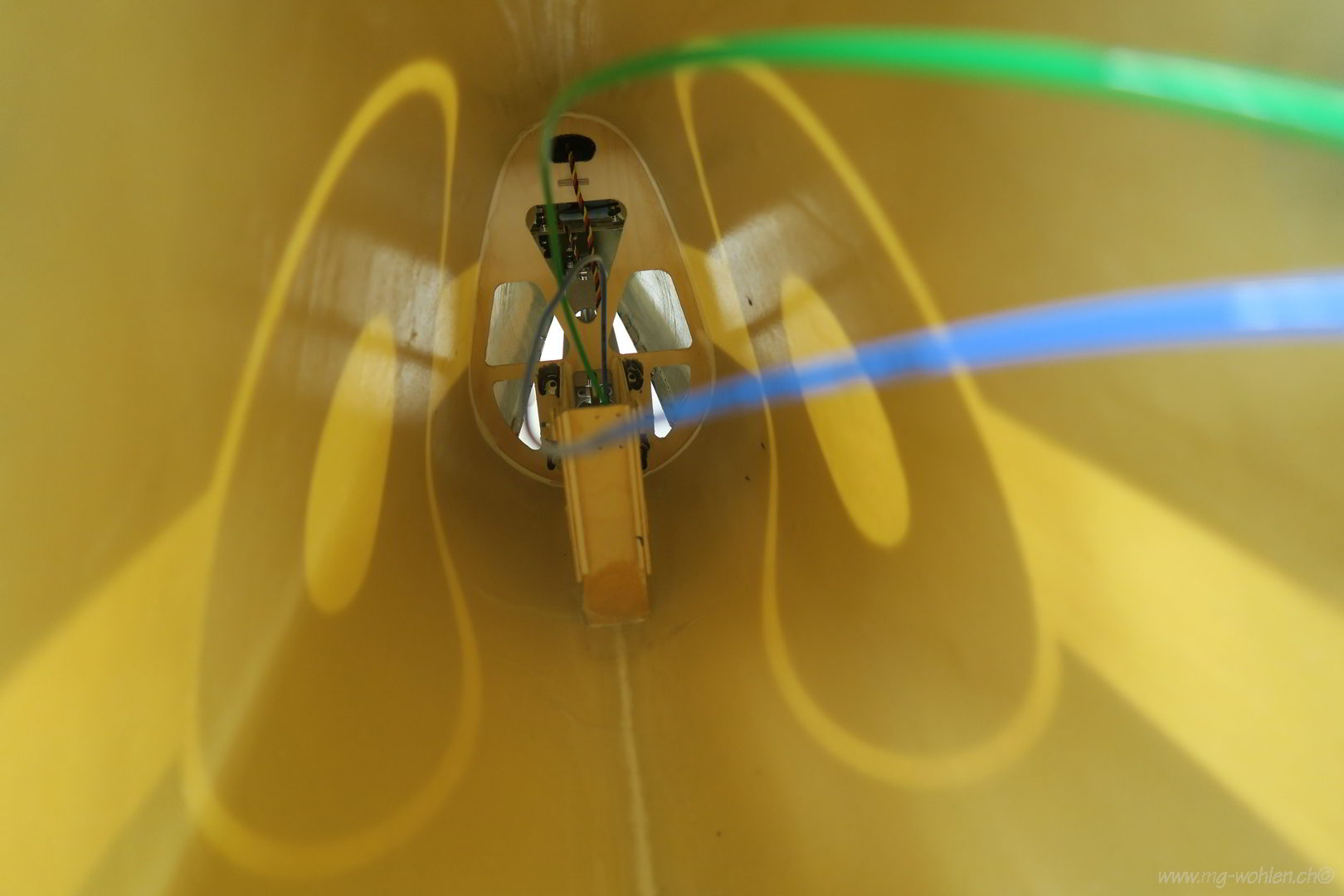

So sieht der Heckspant von innen aus

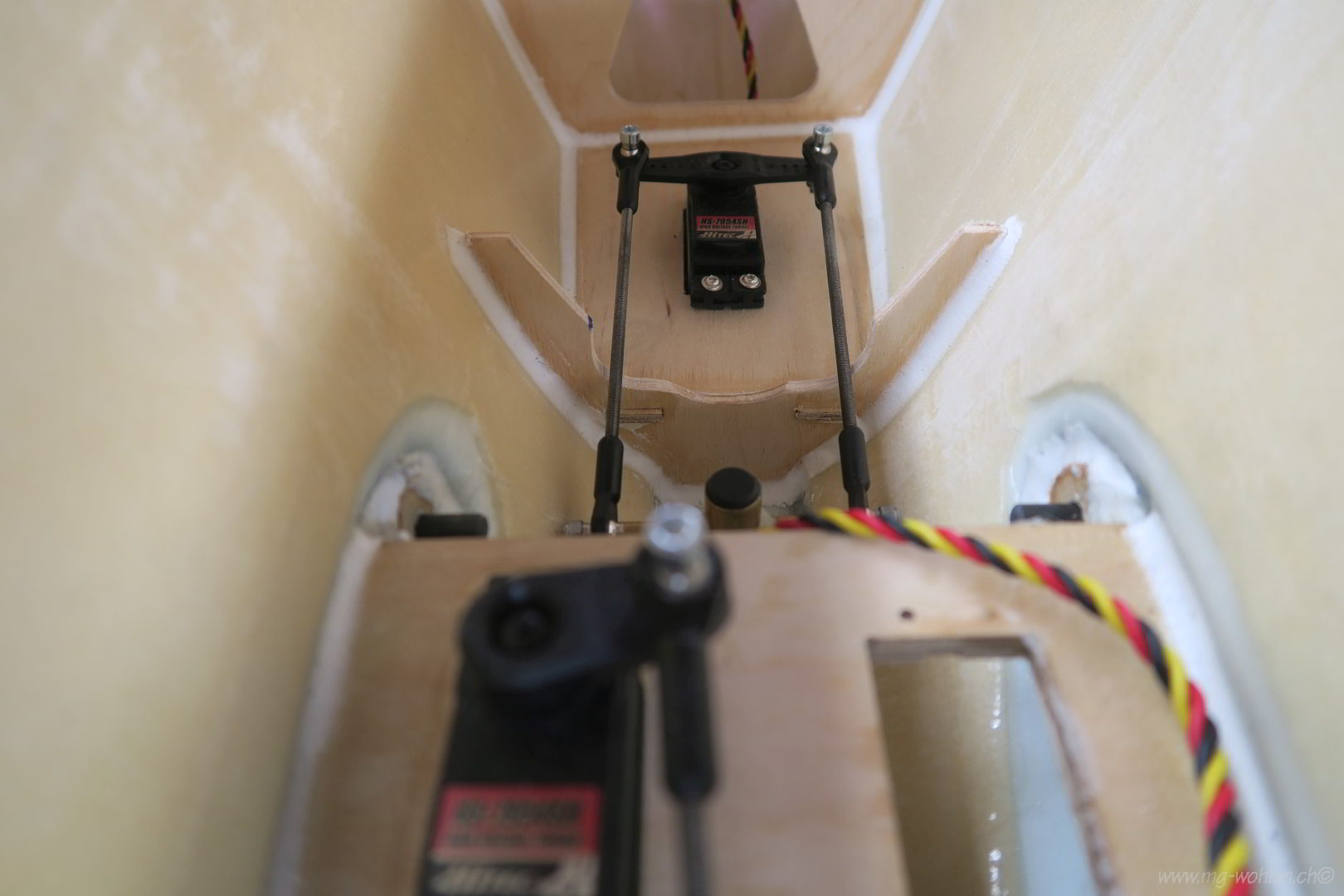

Für die Anlenkseile ist fast kein platz

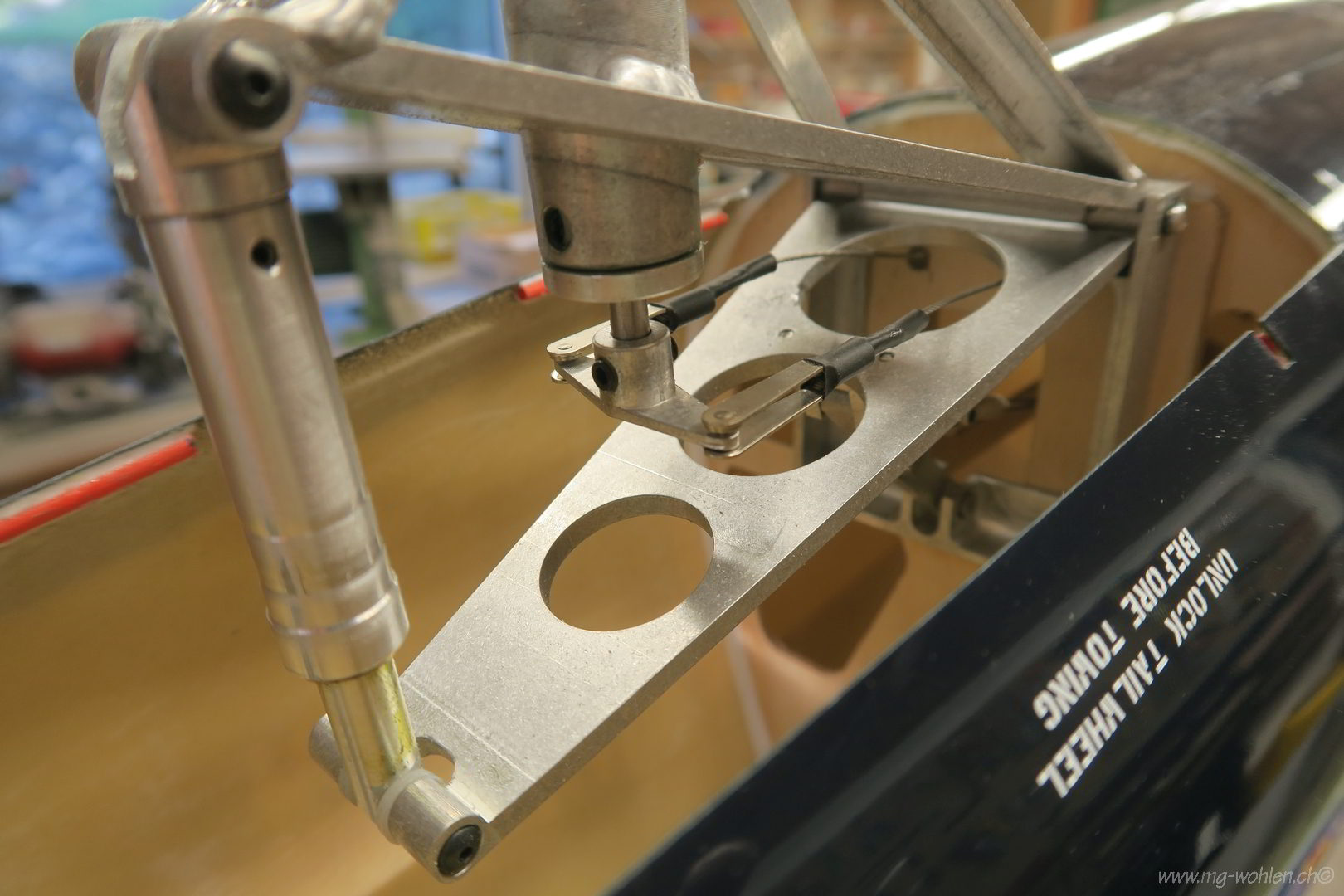

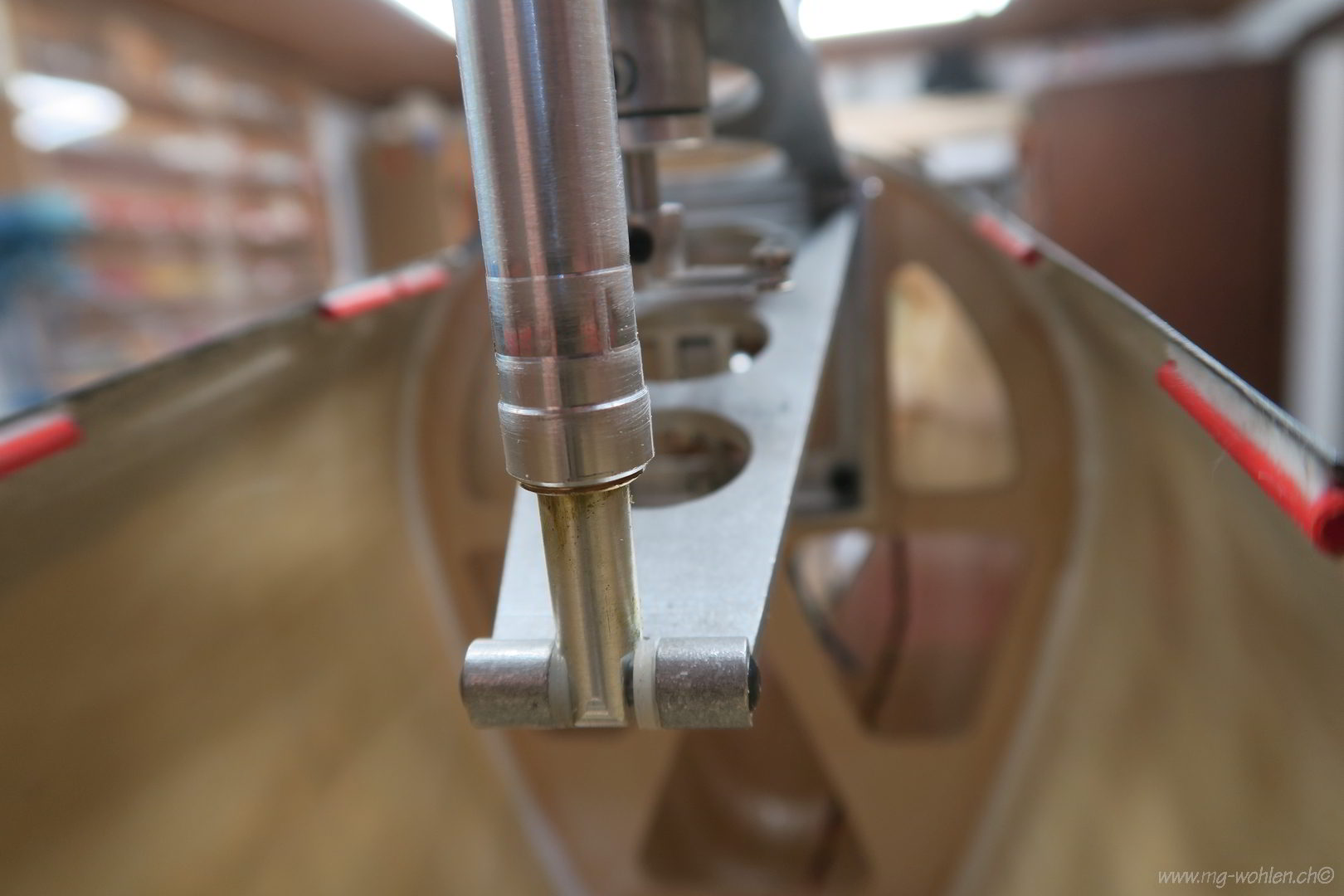

Die Federung vom Heckrad

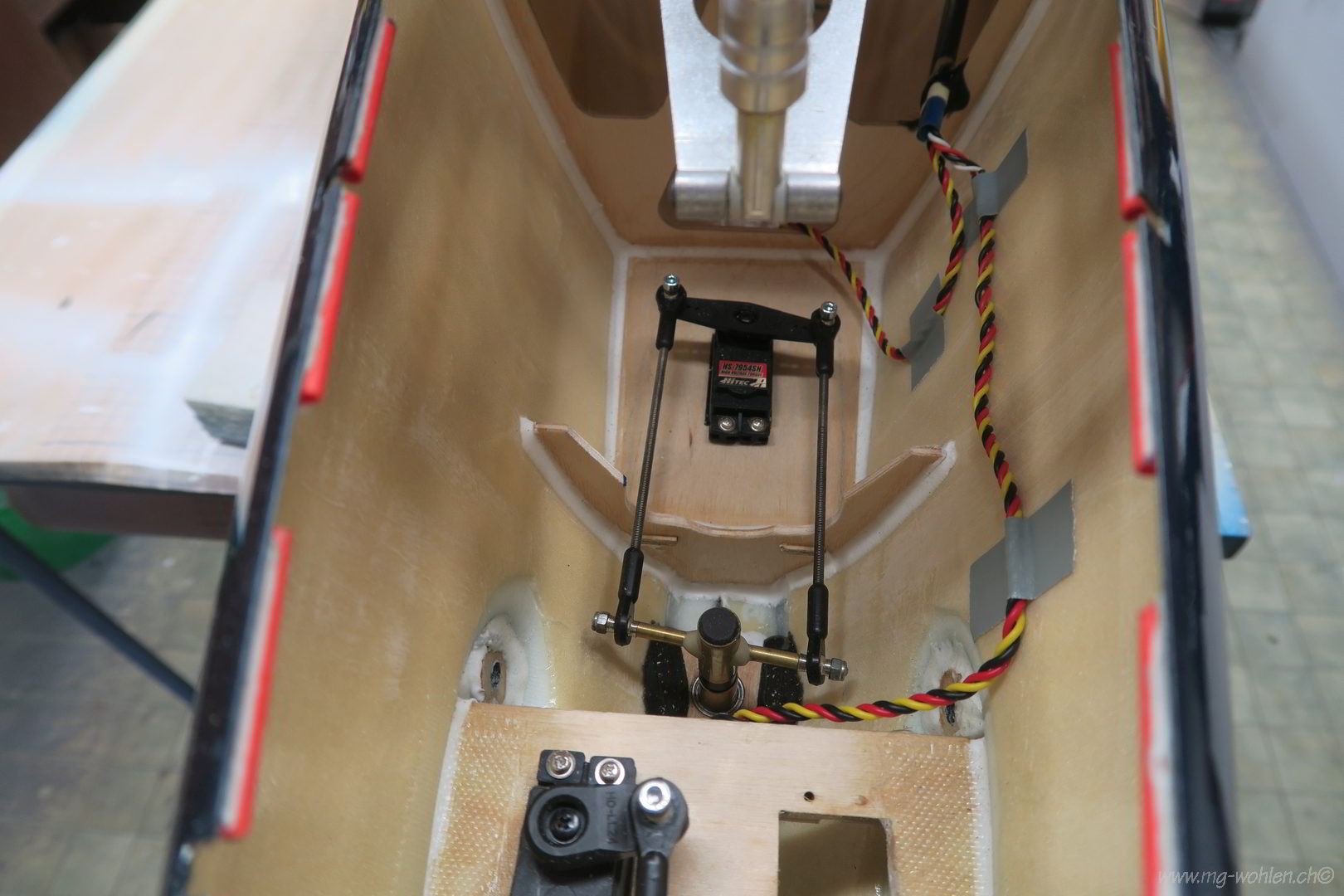

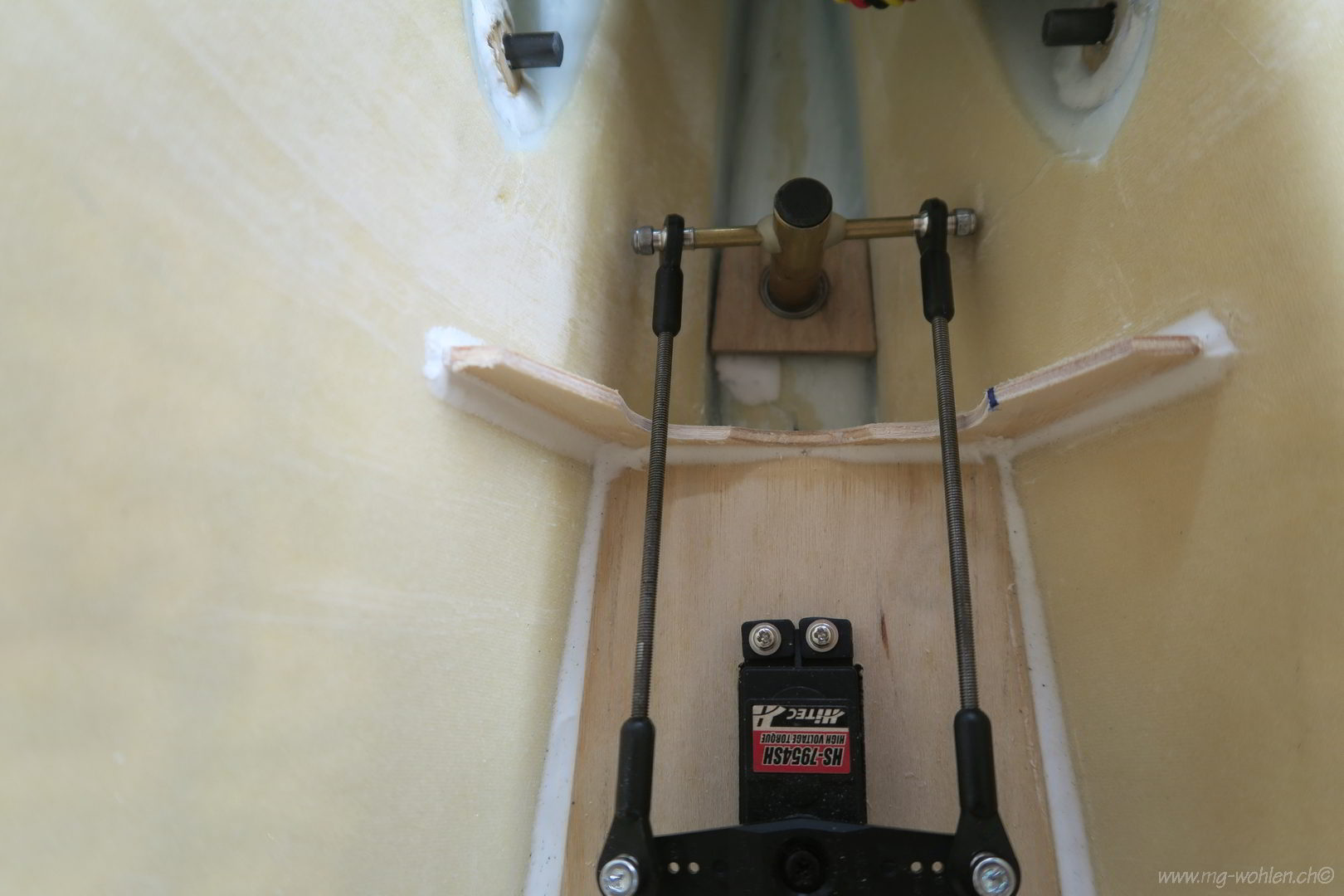

Das ist das Servo für das Heckrsd
Kabelführung im Heckbereich
Die ausschnitte für das Heckrad sind gemacht
Funktionskontrolle und warten auf Luftzylinder für die Klappen
Die Luftzylinder sind montiert

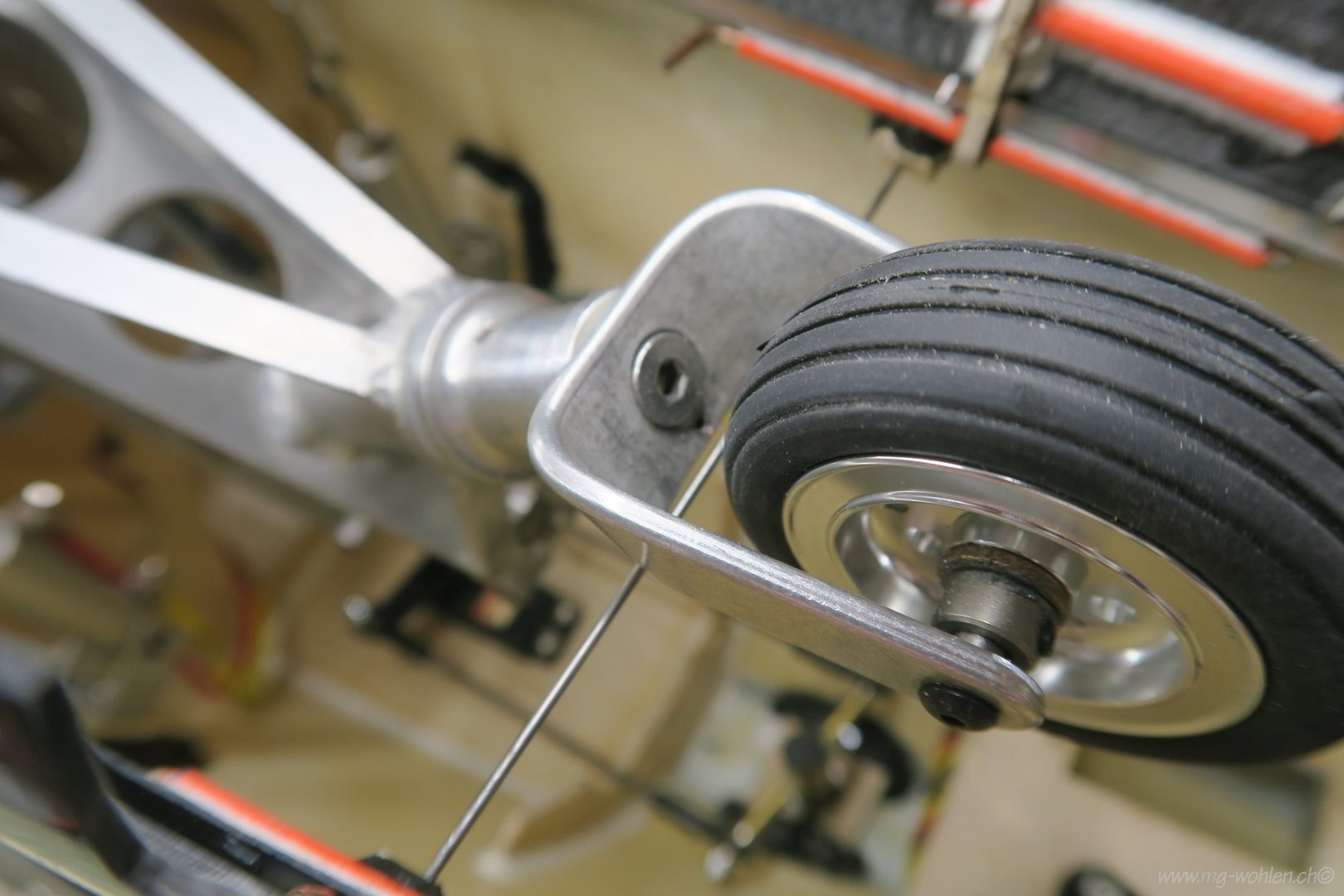

Damit das Heckrad im eingezogenen zustad gerade bleibt wird ein Querdraht eingebaut

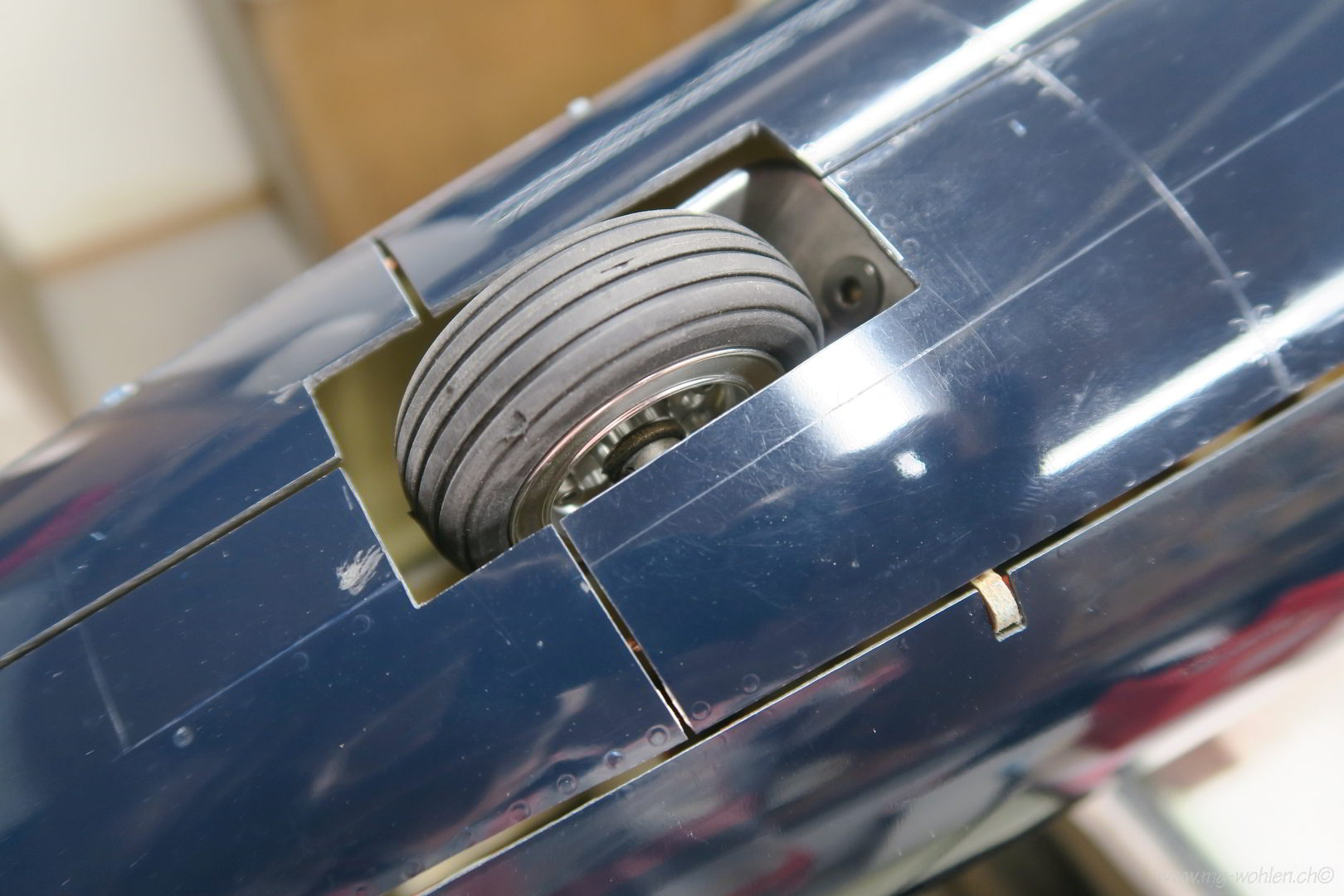

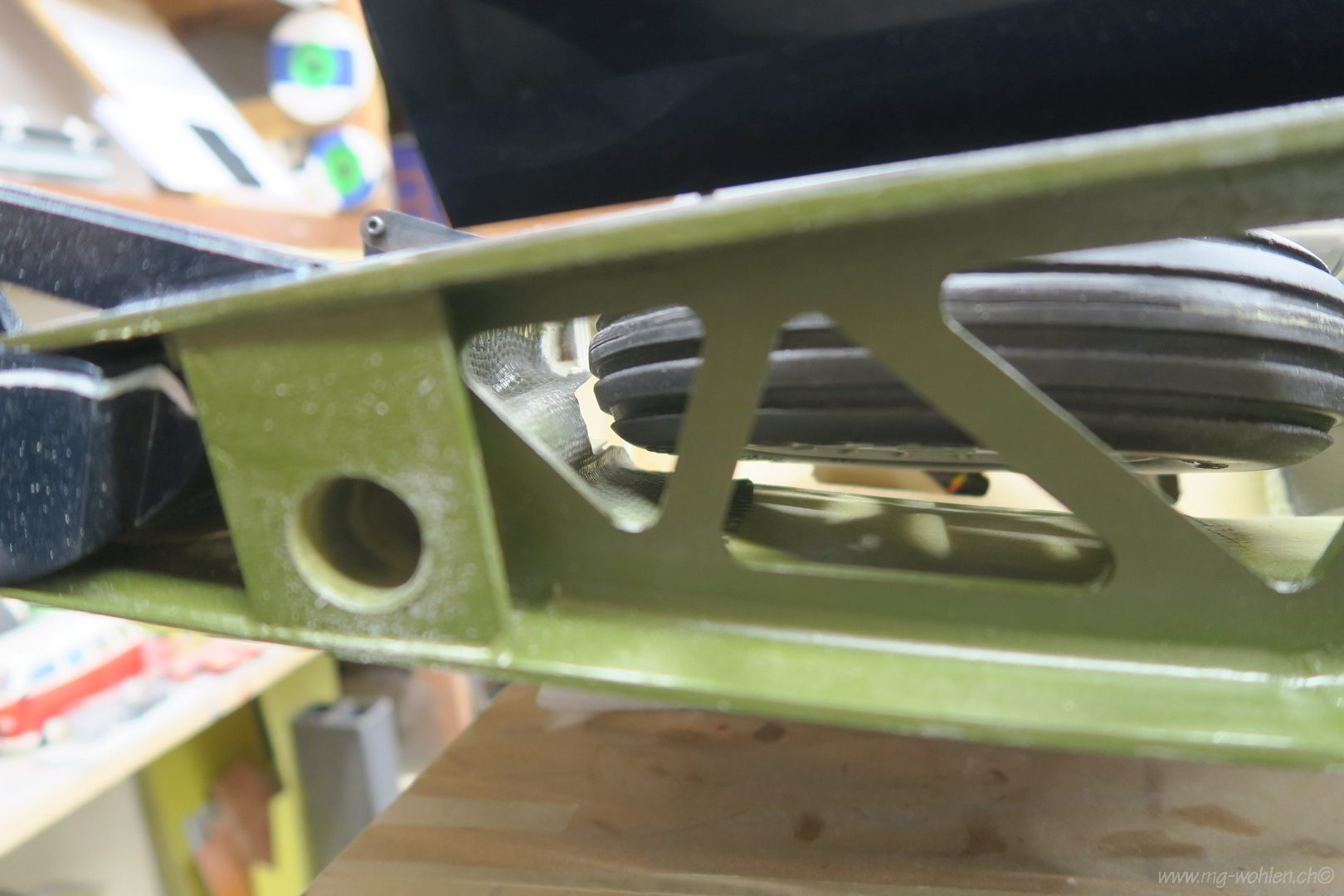

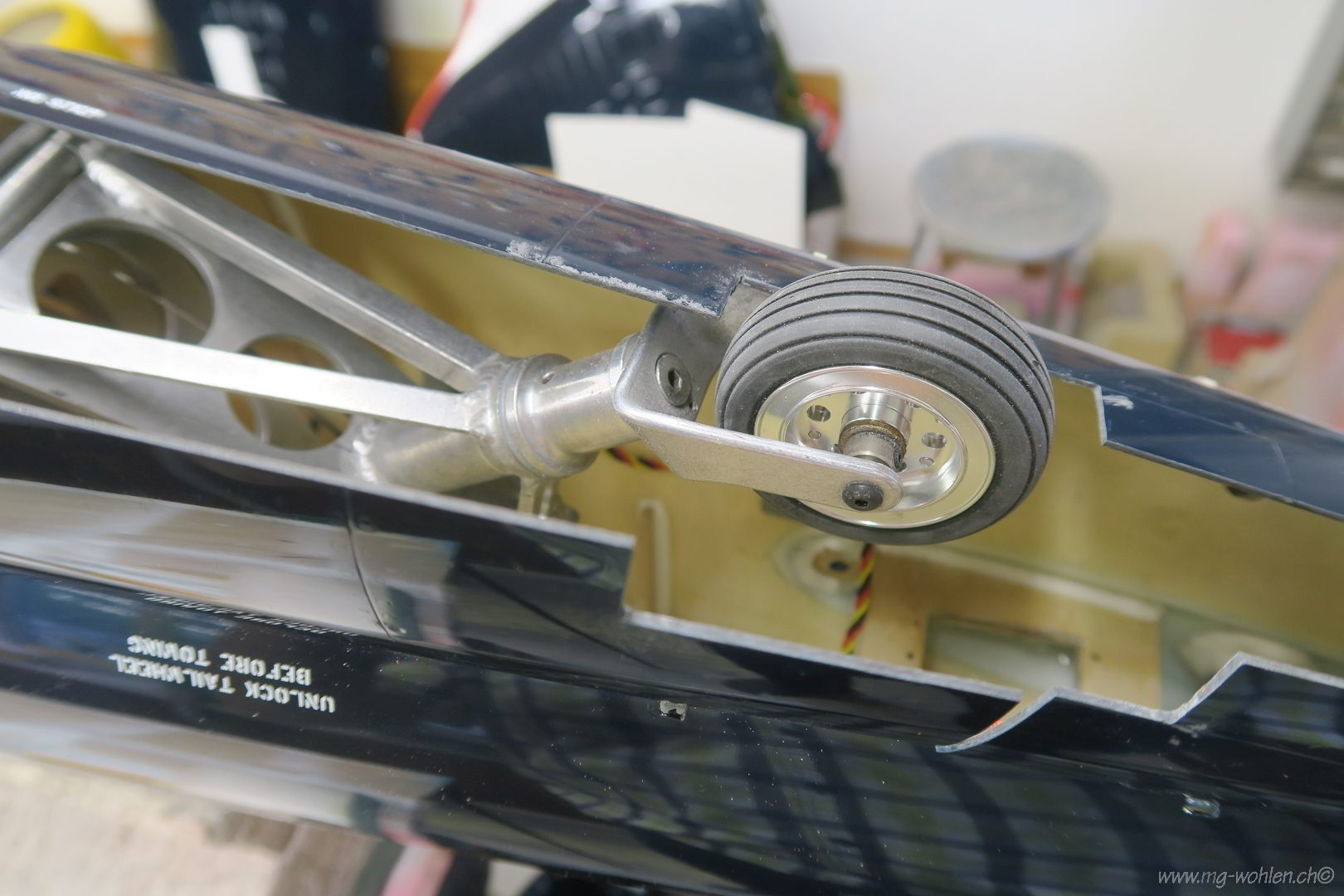

Das Heckrad wird nicht vollständig eingezogen

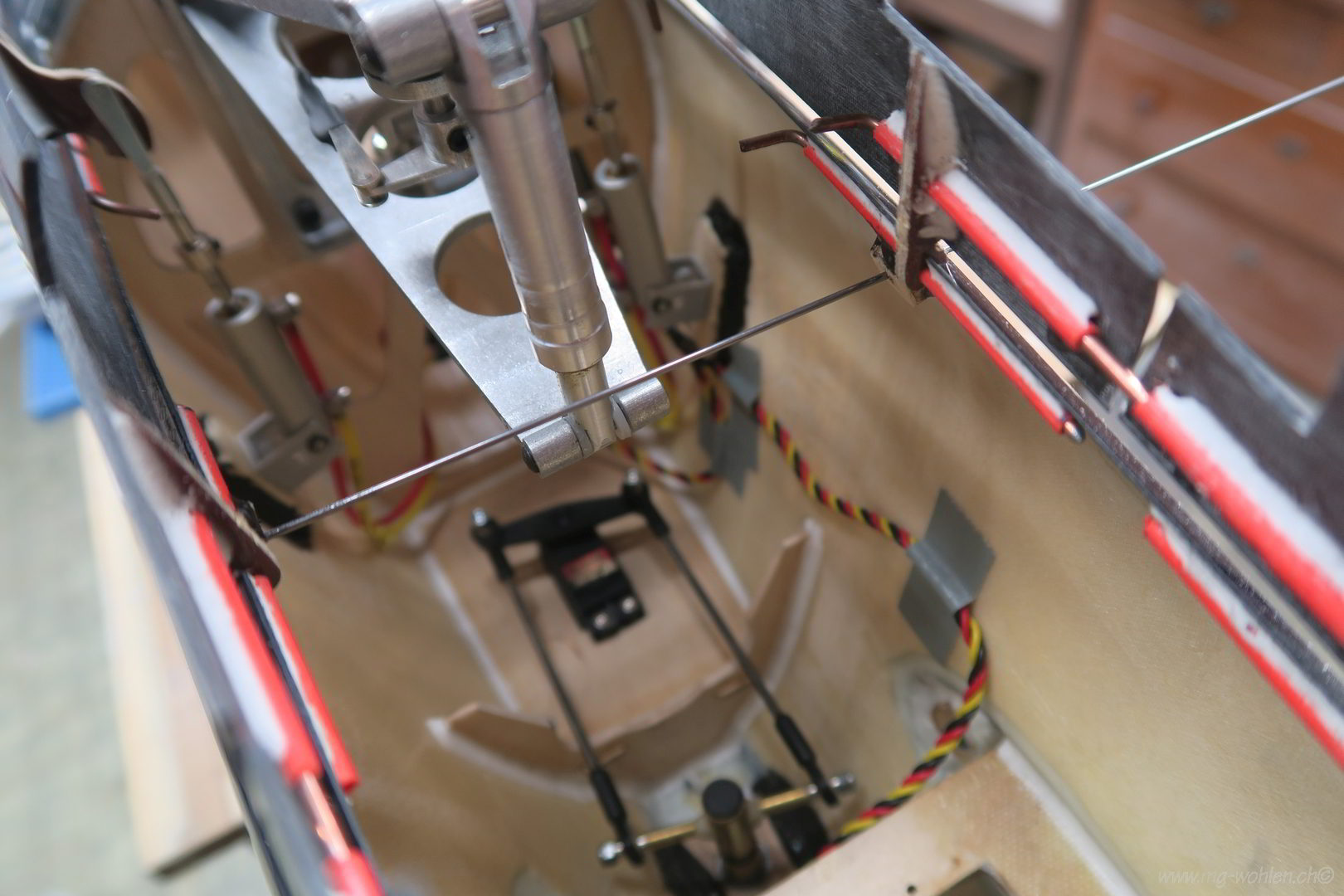

Schlauchverlegung im Heck

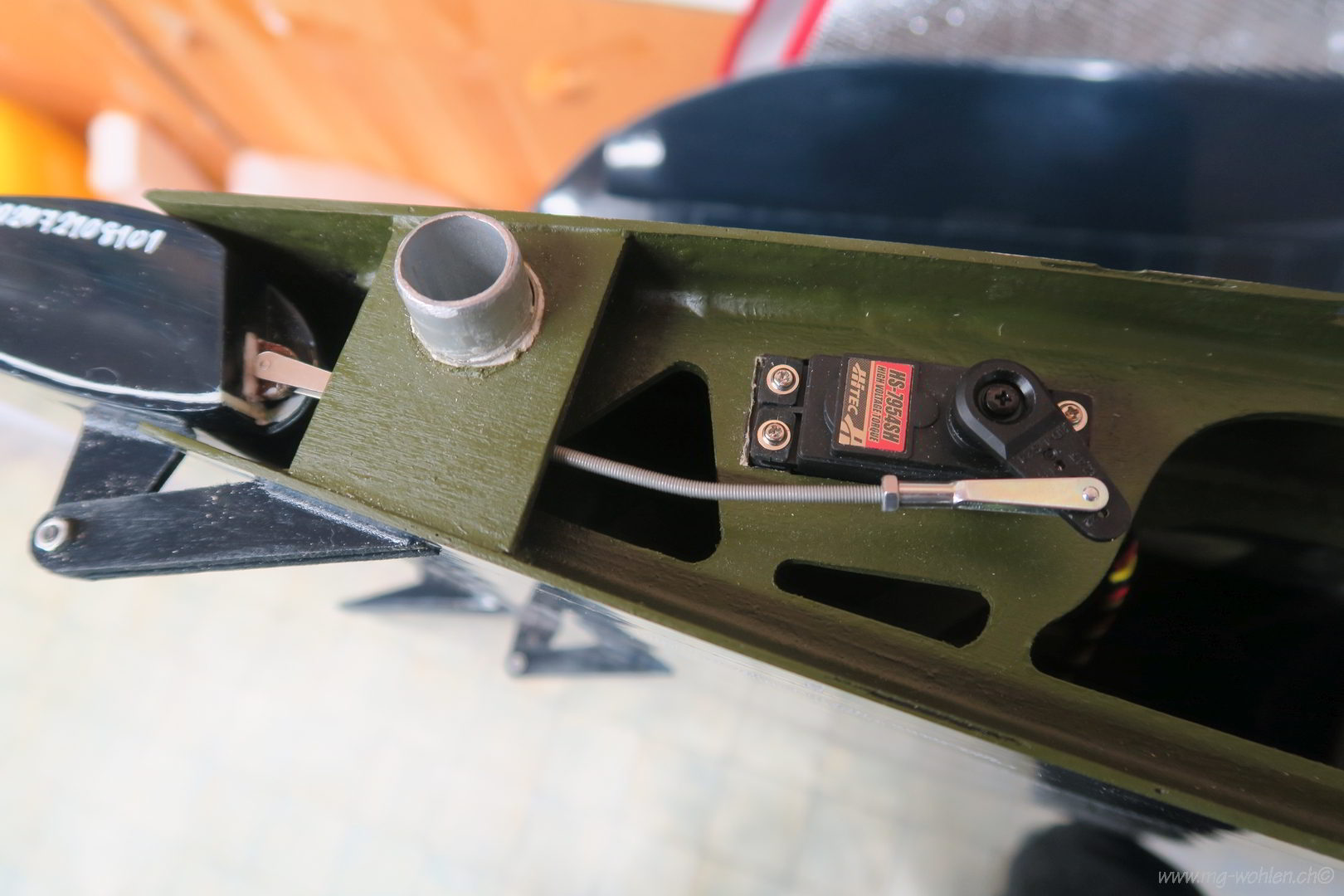

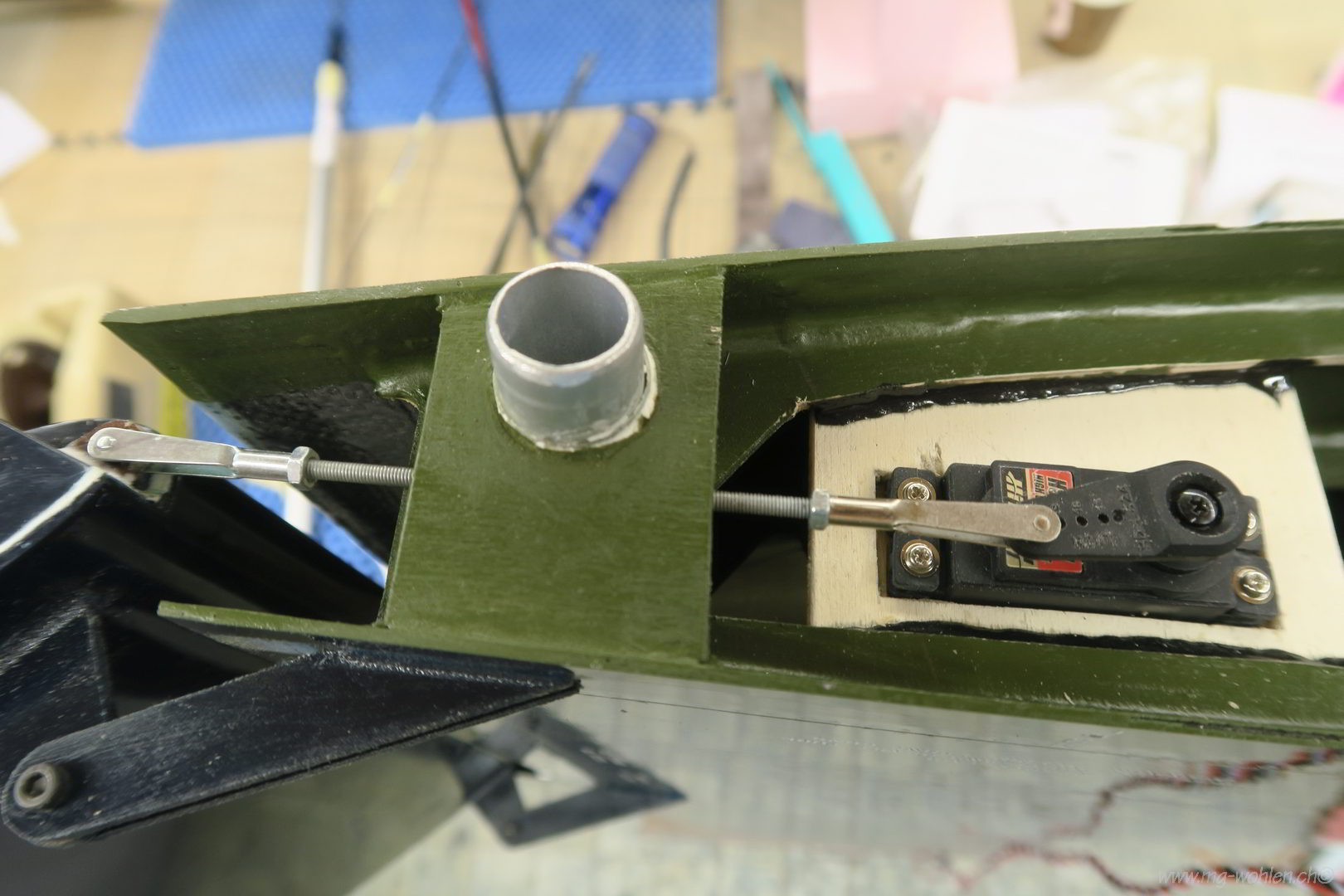

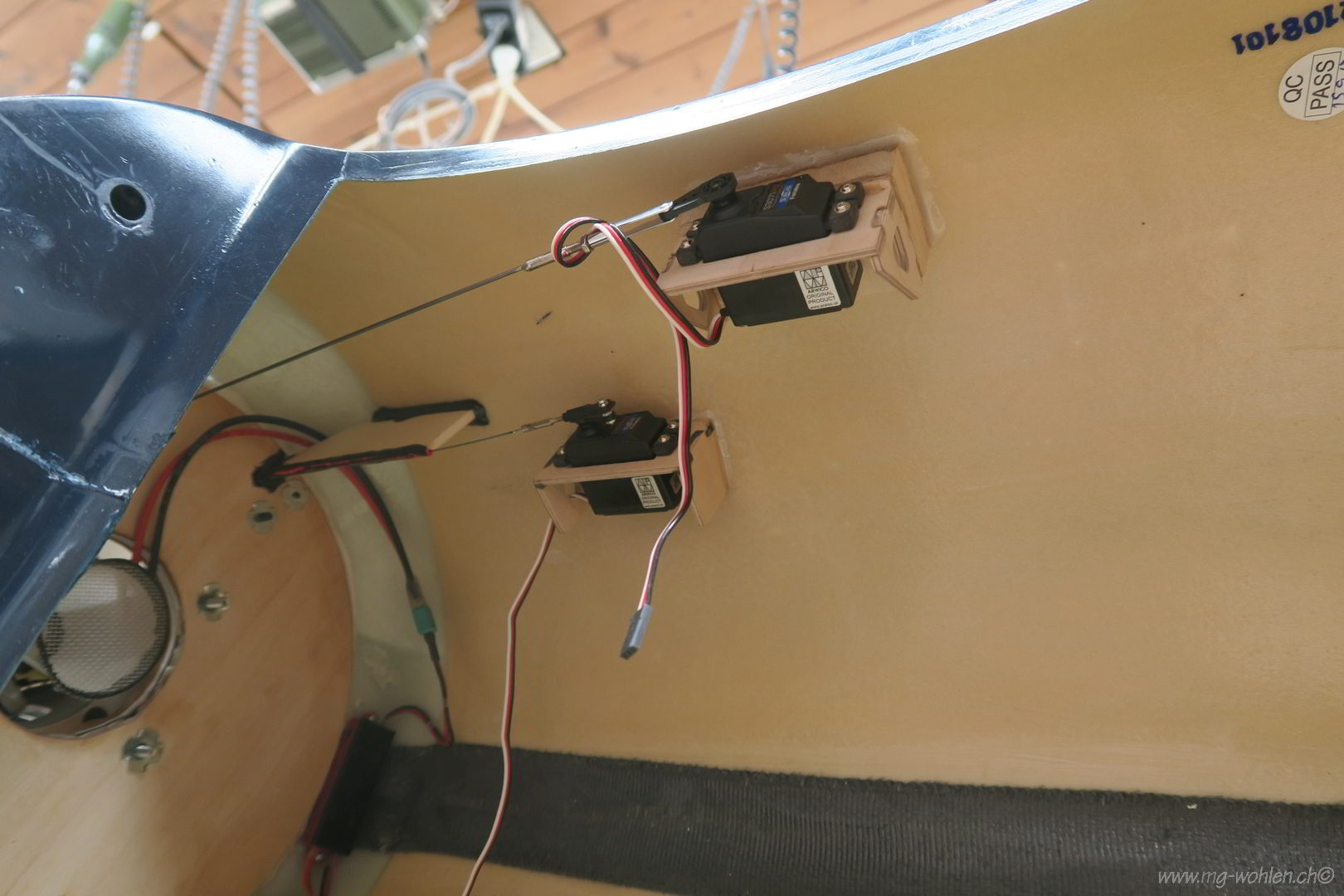

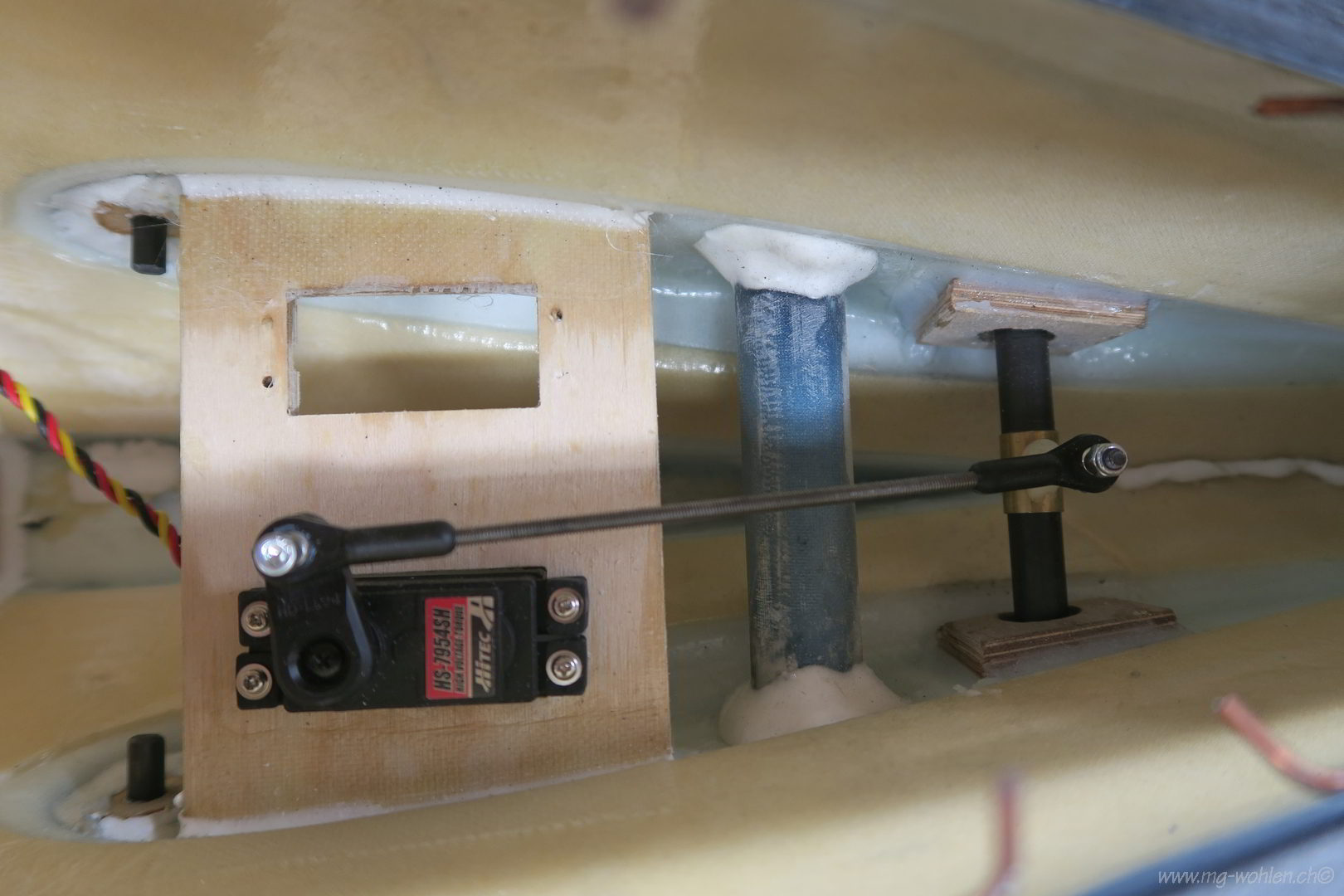

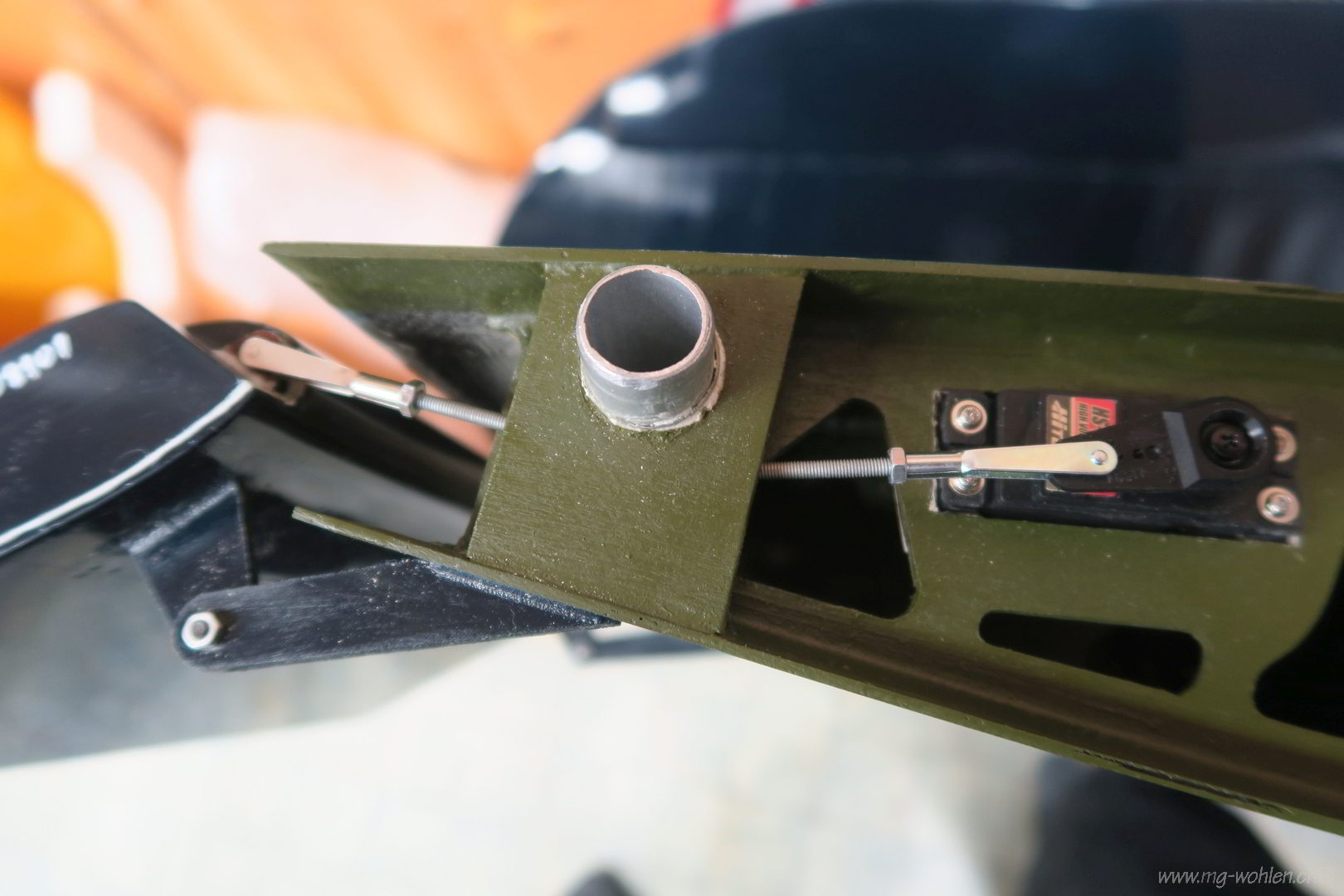

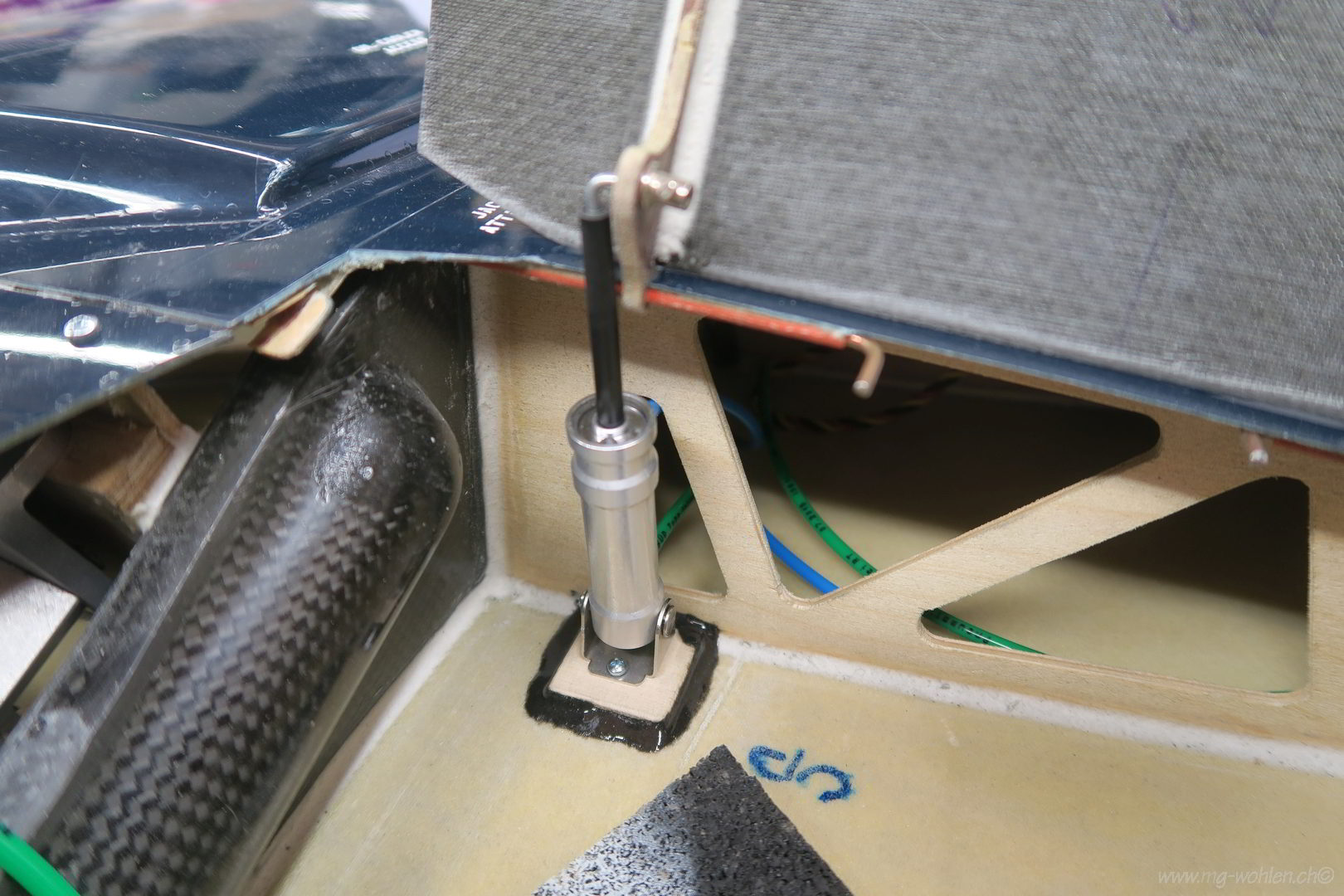

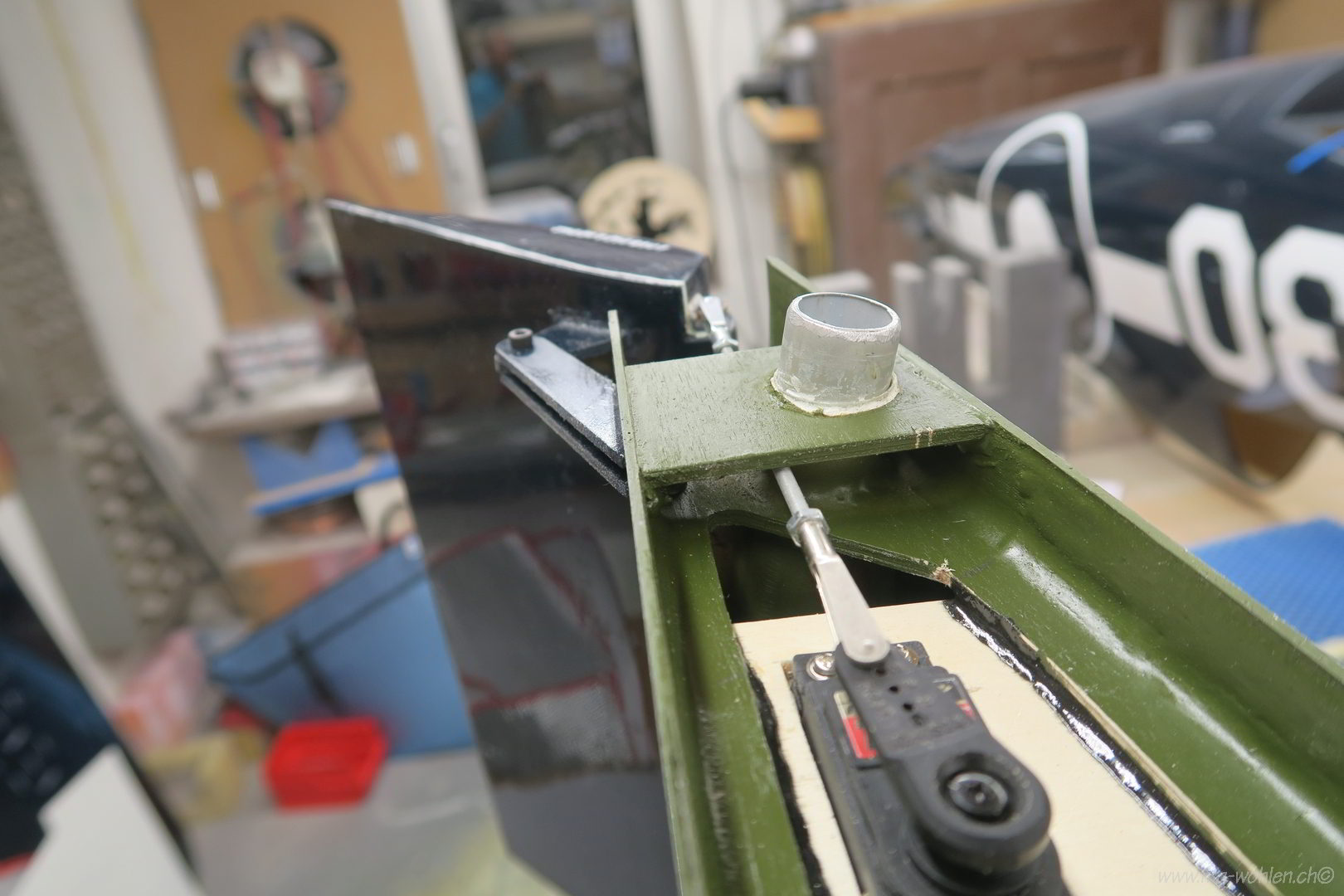

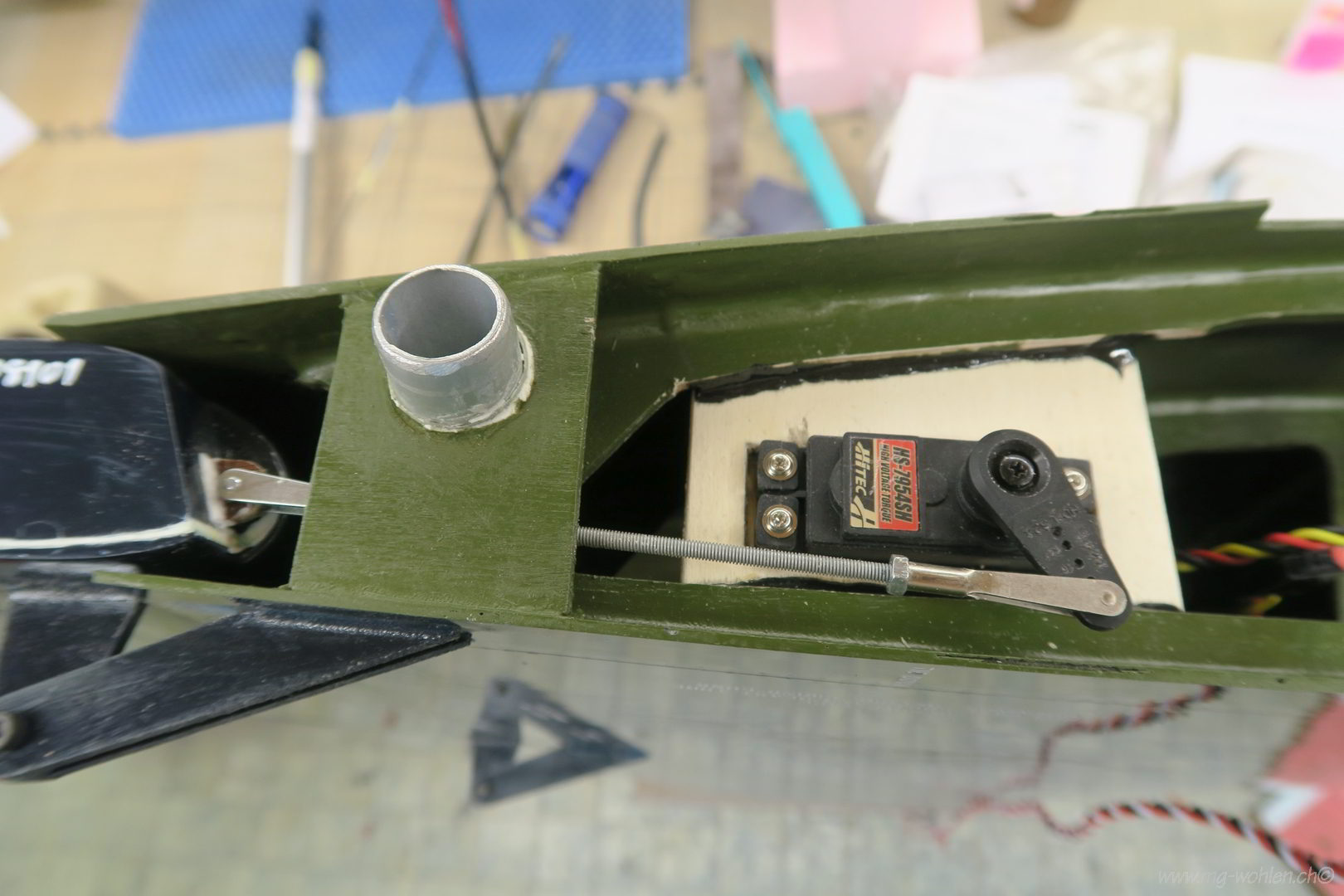

Höhenruder Servo
Höhenruder Montage
Die Passungen sind nicht ganz sauber
Diese Servos müssen zwingend versetzt werden
So darf ein Ruder nicht angelenkt werden
So muss es sein Ruder in Nullstellung
Ruder ausgefahren
Die Anlenkung geradewegs am Rohr vorbei

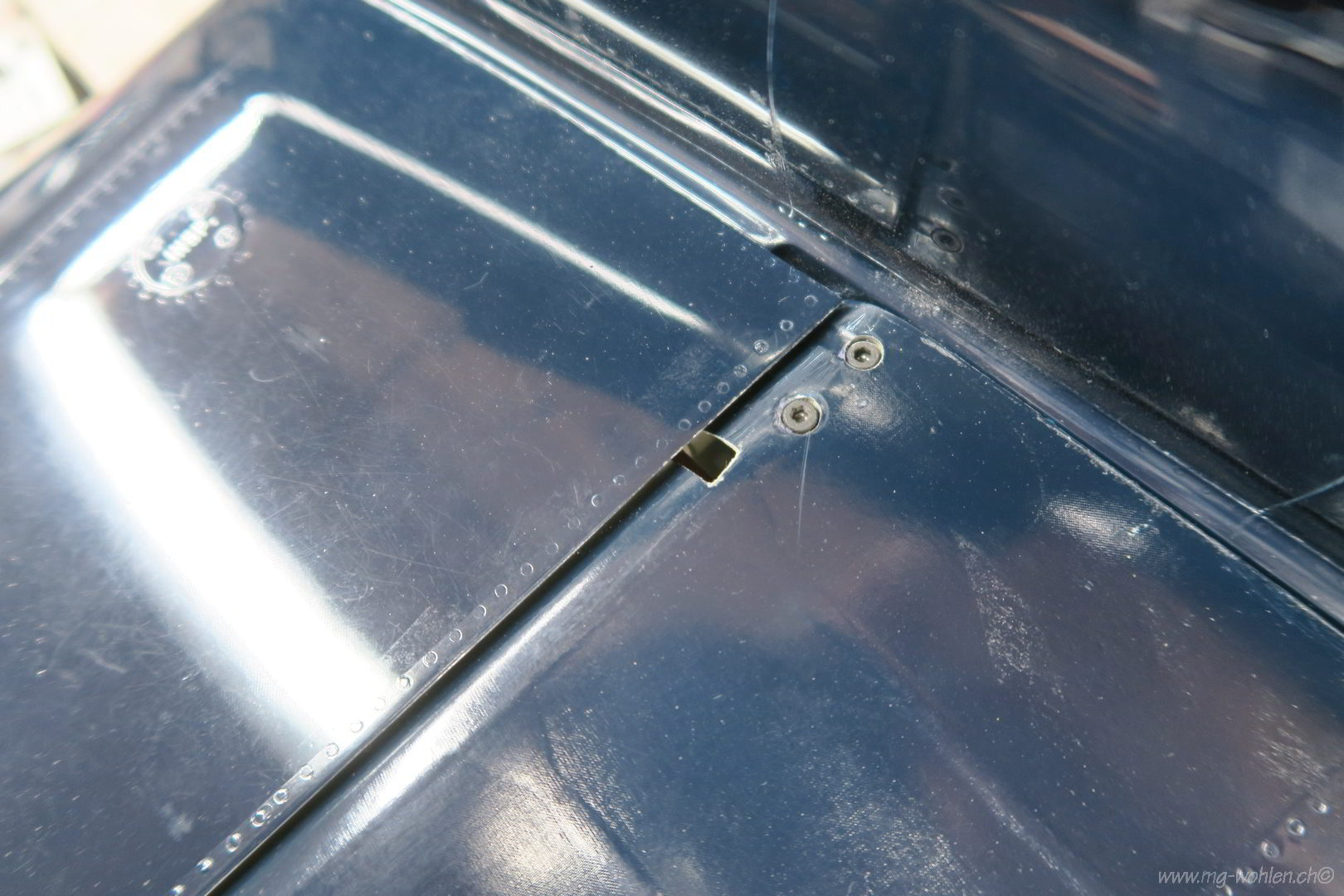

Die Scharnieren sind nur mit der Schraube gelagert
Fummlige Sache der Einbau der Querruderservos

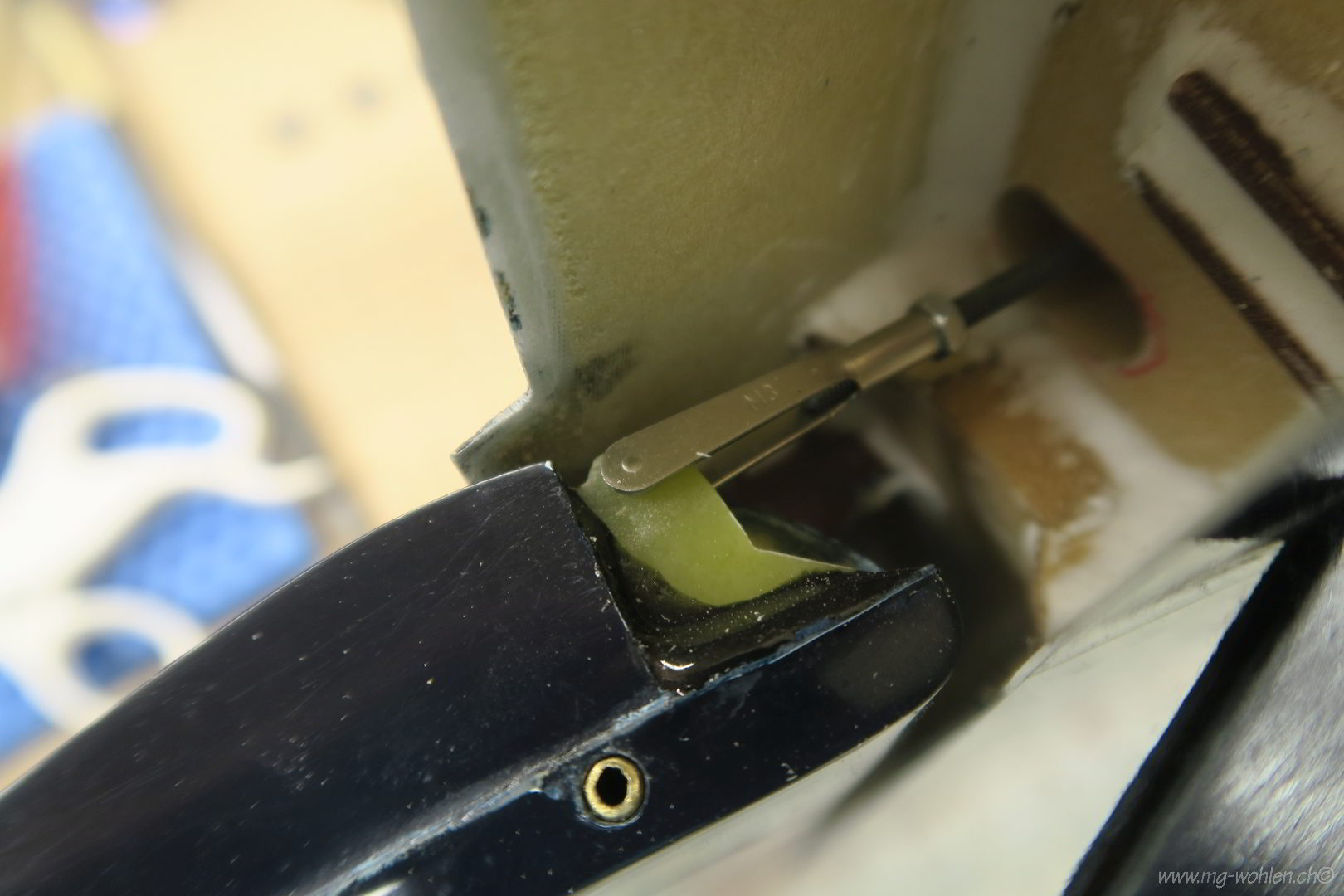

Die Anlenkung vom Querruder muss um 10mm Nach oben verlegt werden um eine sichere Funktion zu gewährleisten
Keinen Millimeter zuviel Platz

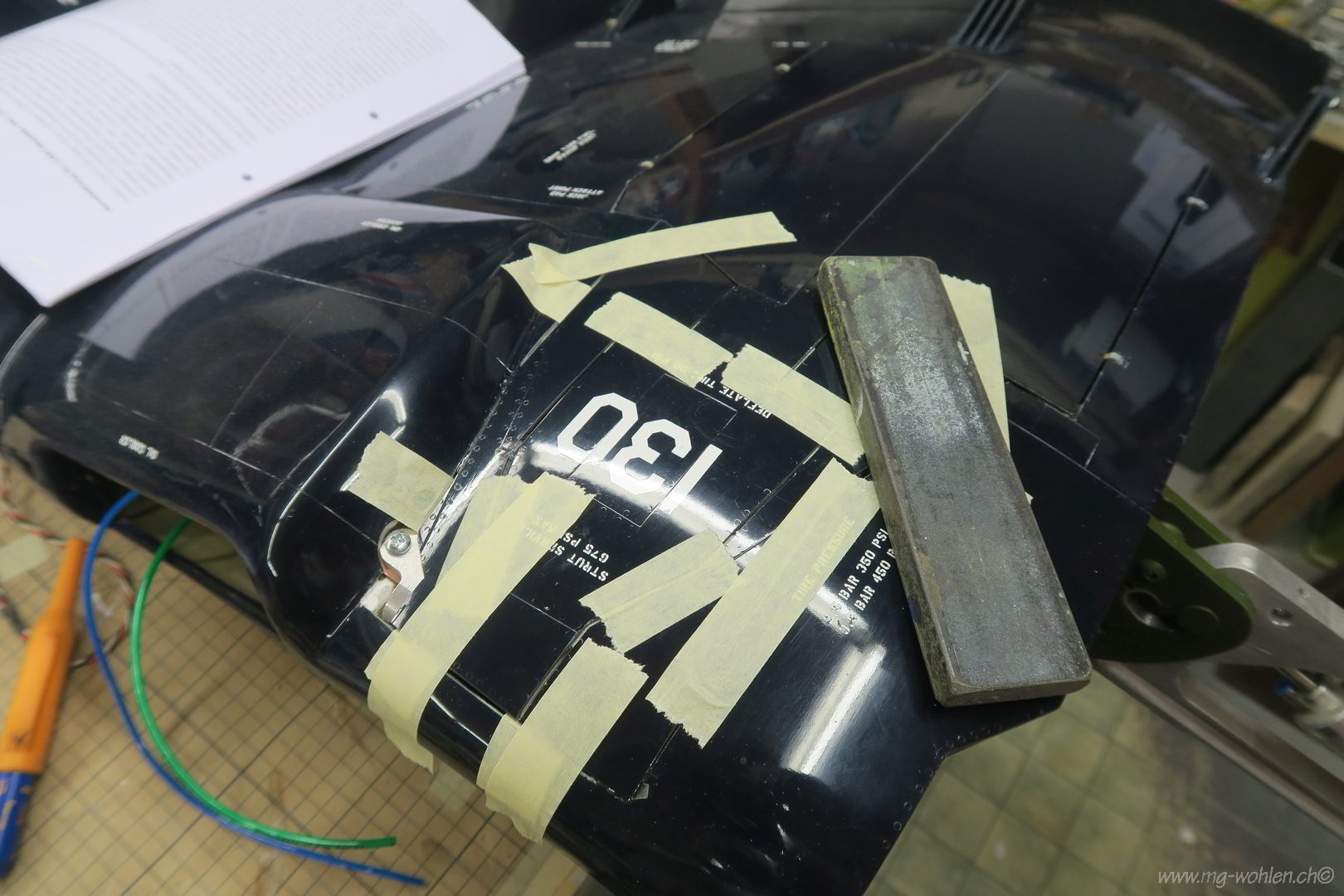

Die Beplankung unter dem Fahrwerk muss zum Teil weggeschliffen werden
Das Fahrwerk muss bei der Halterung unterlegt werden

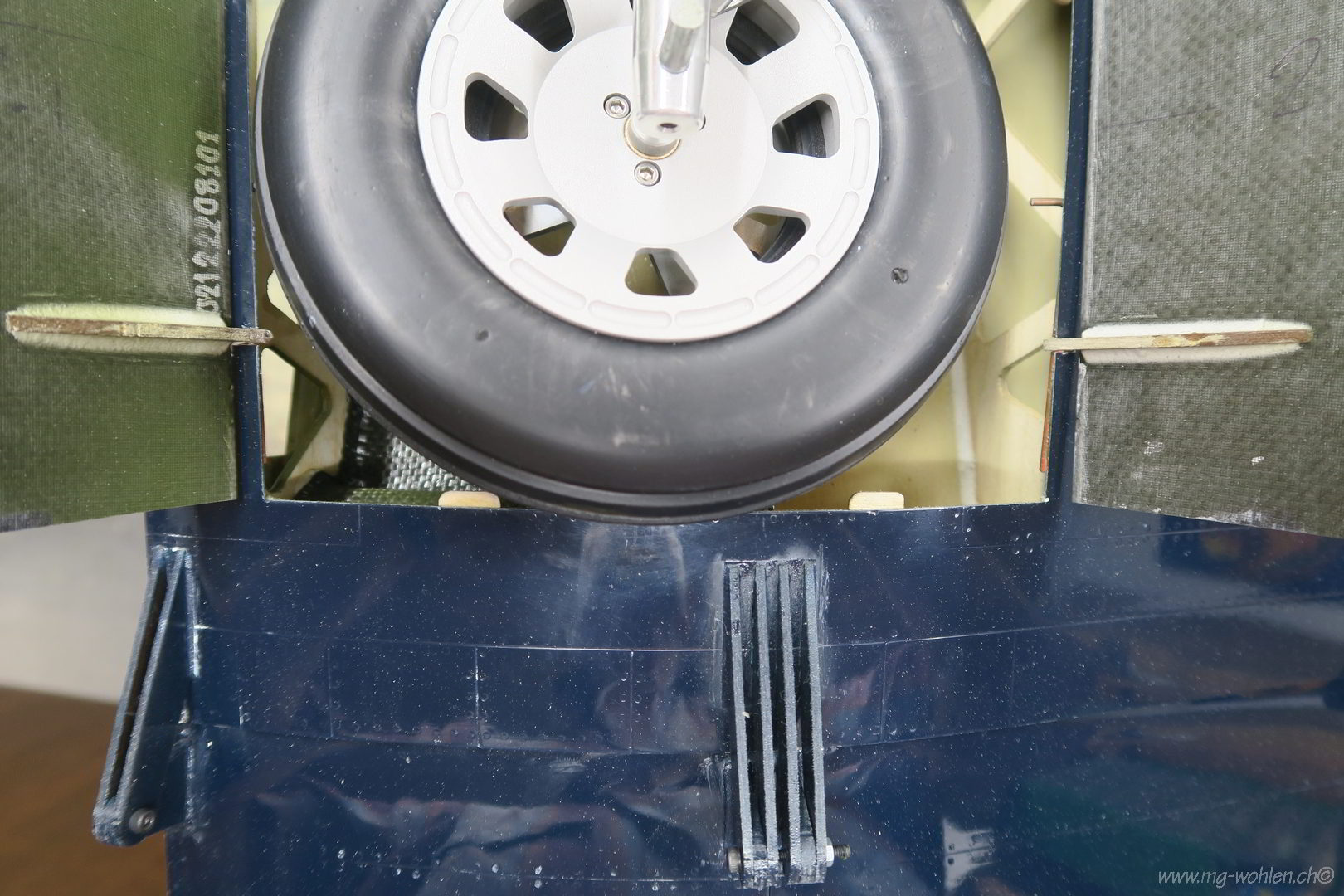

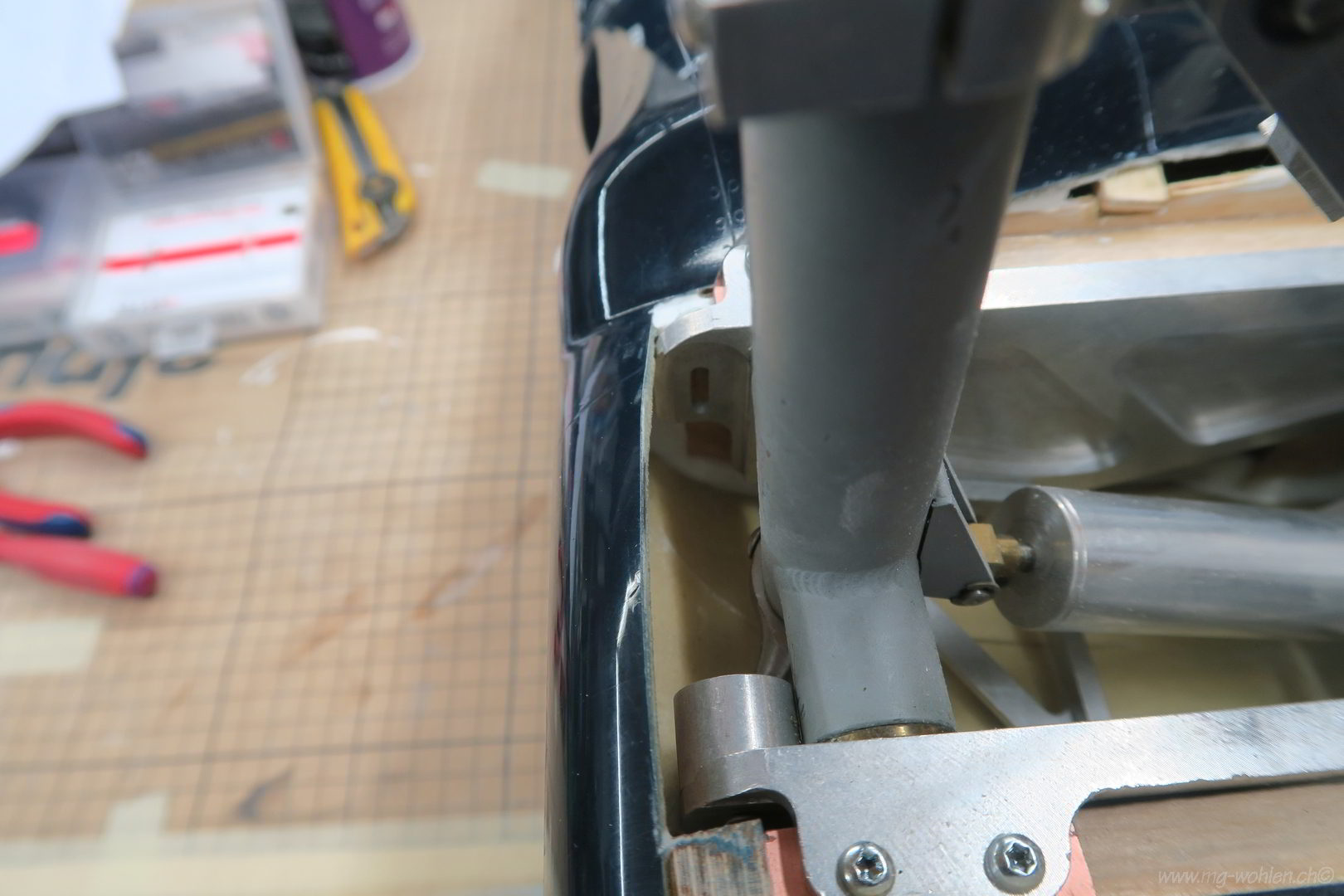

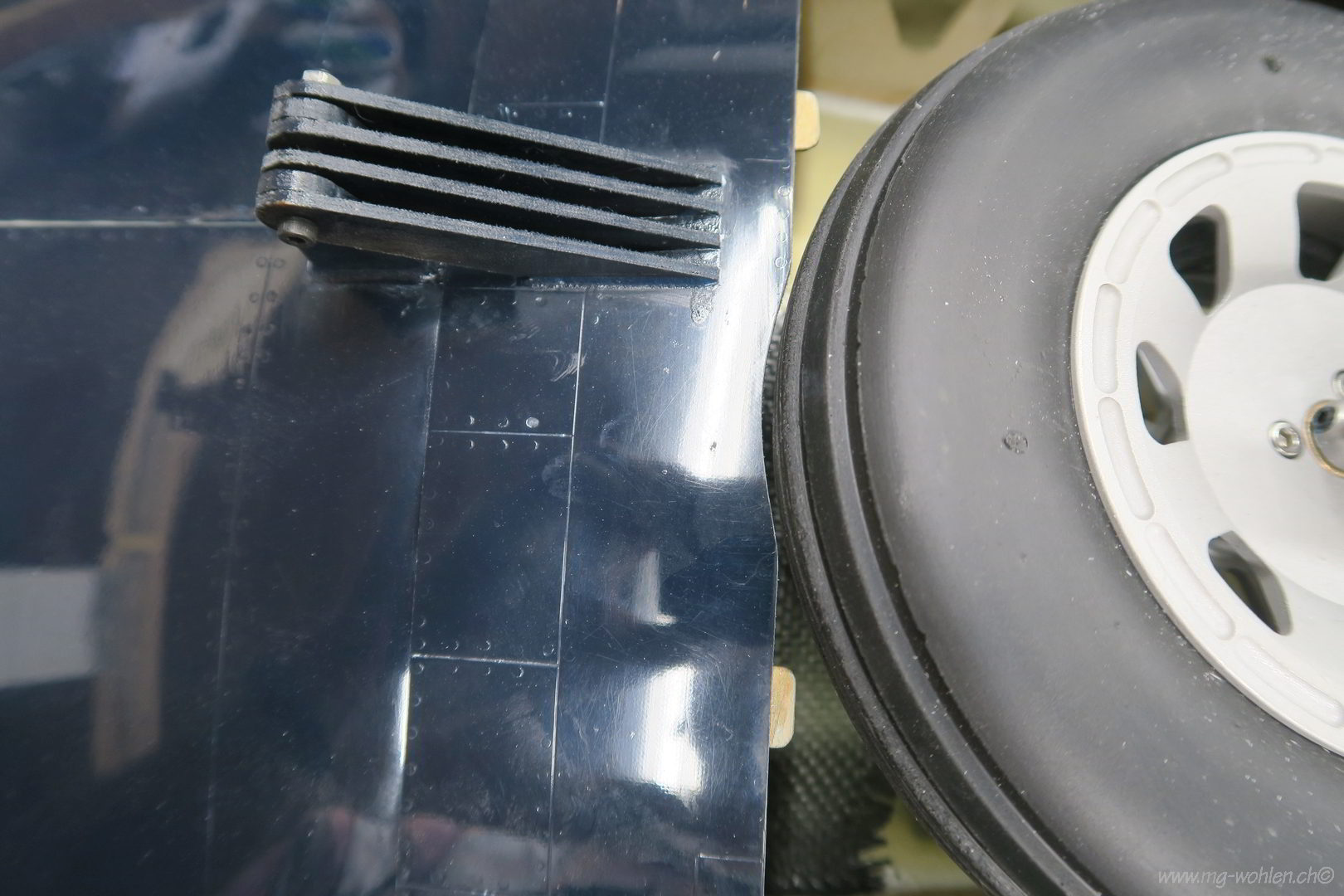

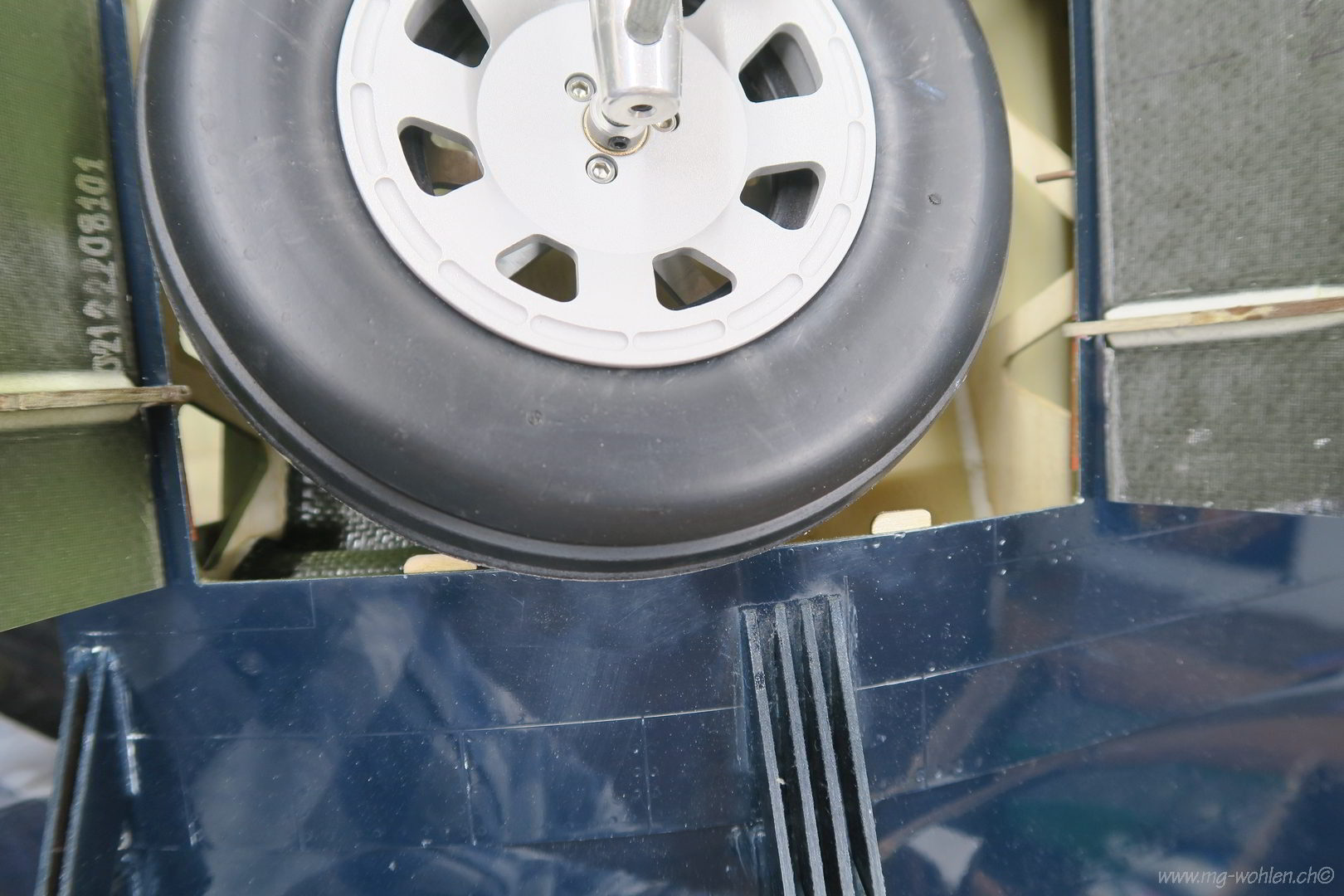

Hier sieht man gut dass das Rad zu wenig platz hat
Das Profil und die Beplankung muss angepasst werden
Alles sehr knapp

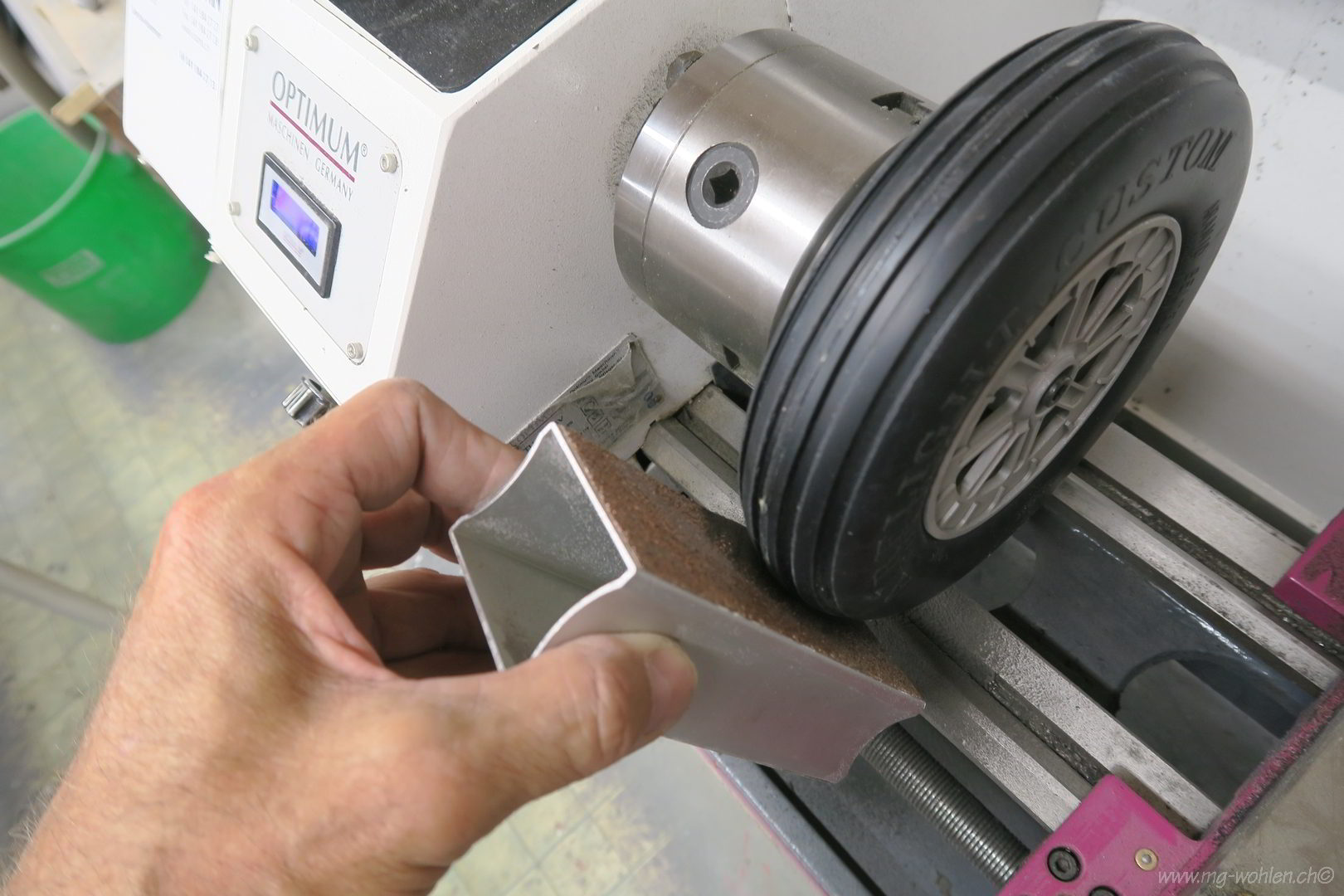

Auf dem Drehbank wird das Profil herunter geschliffen

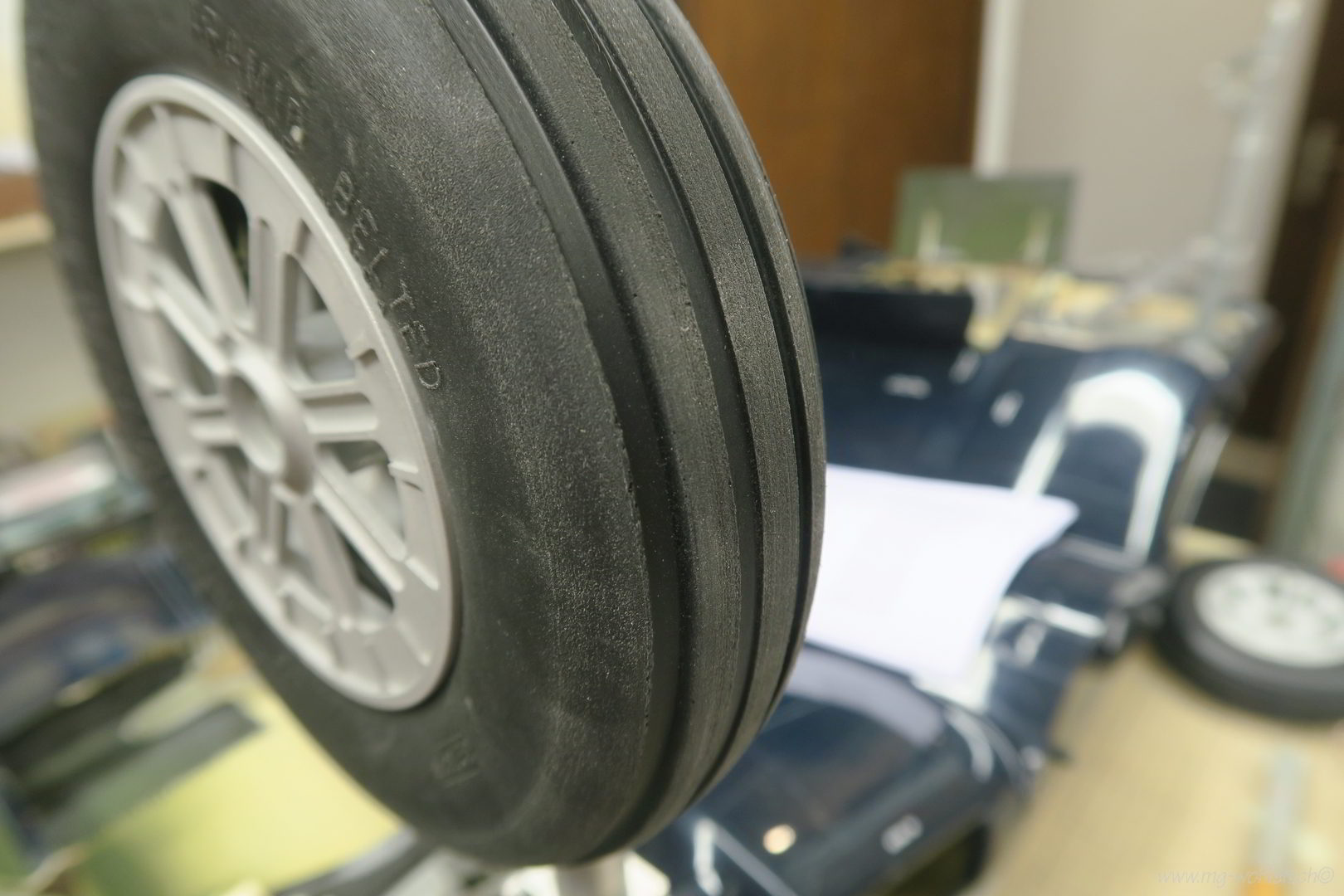

Das Rad ist jetzt 3mm kleiner
Angepasst und immer noch wenig spielraum
Auch der Holm musste mit der Feile bearbeitet werden

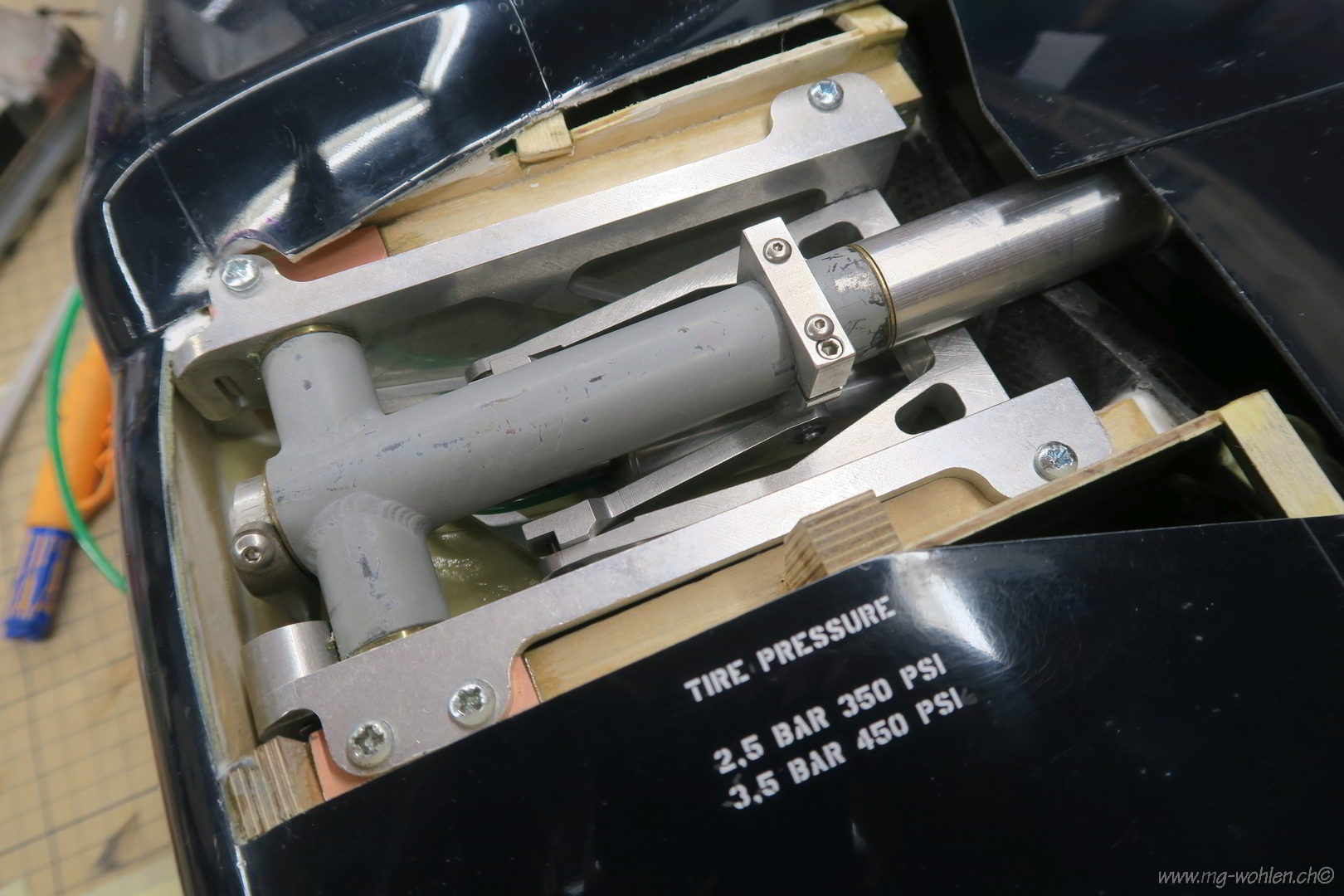

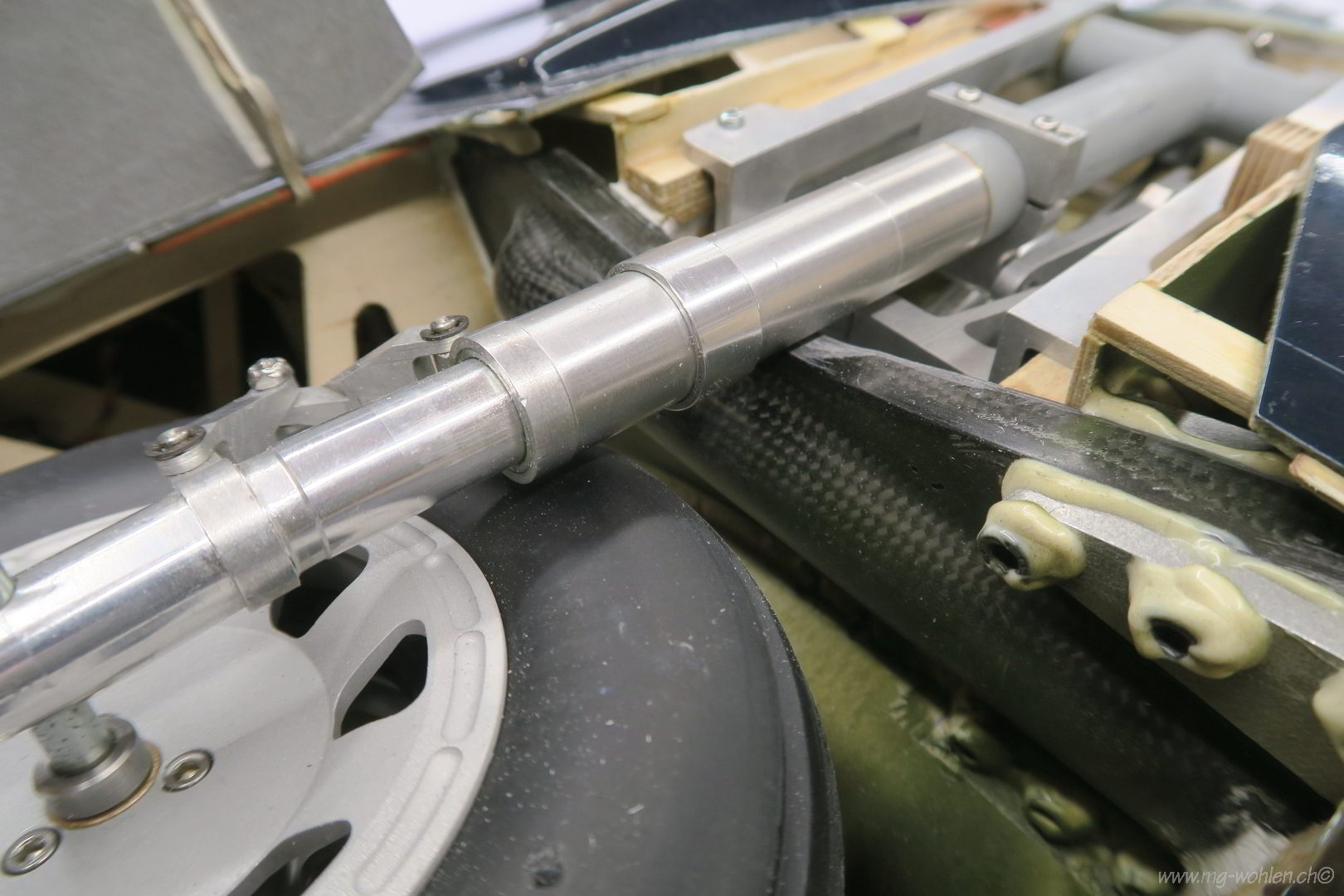

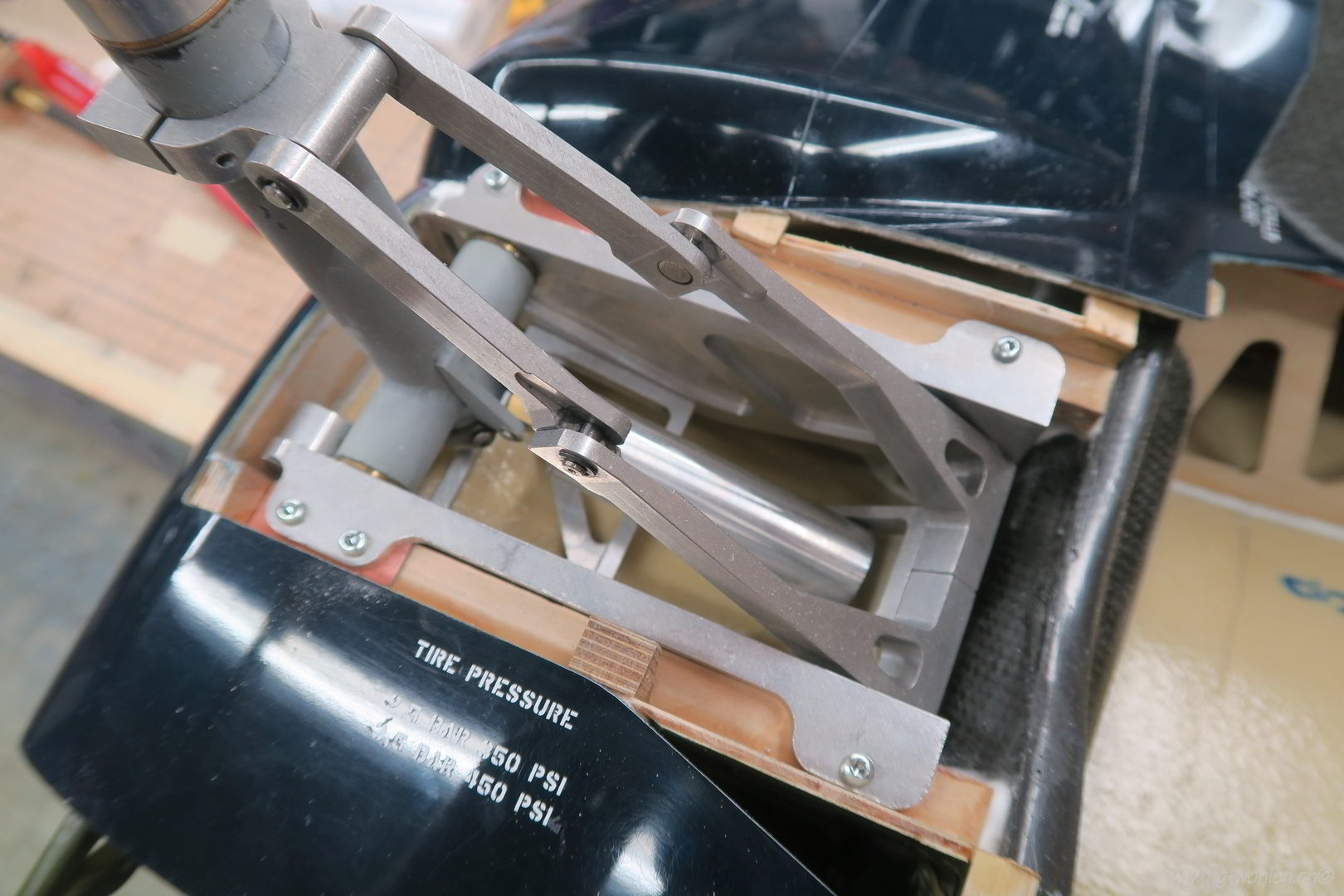

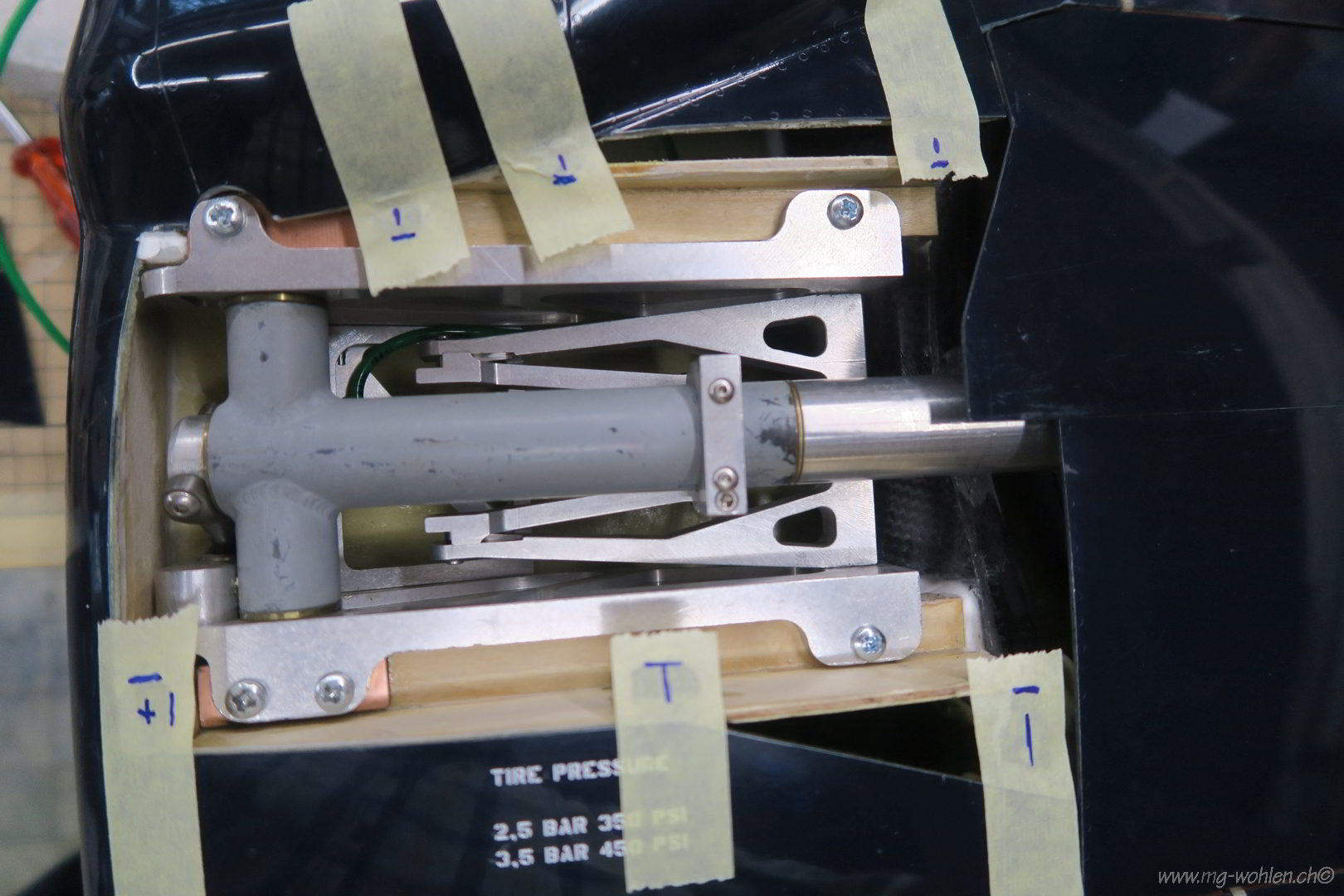

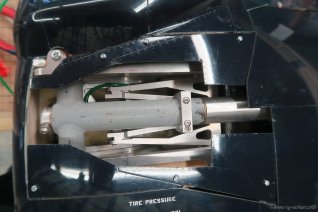

Das Fahrwerk ist fertig montiert

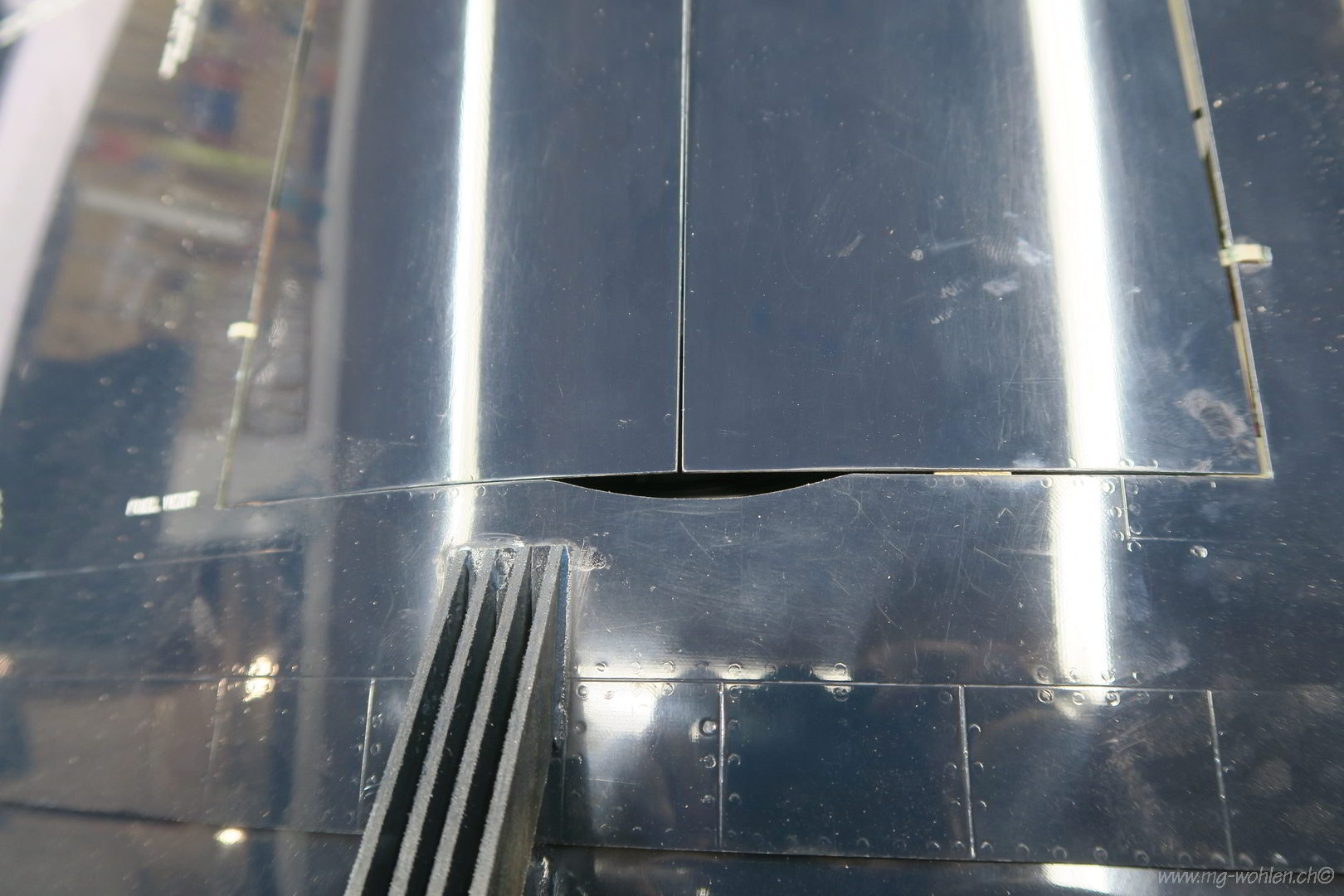

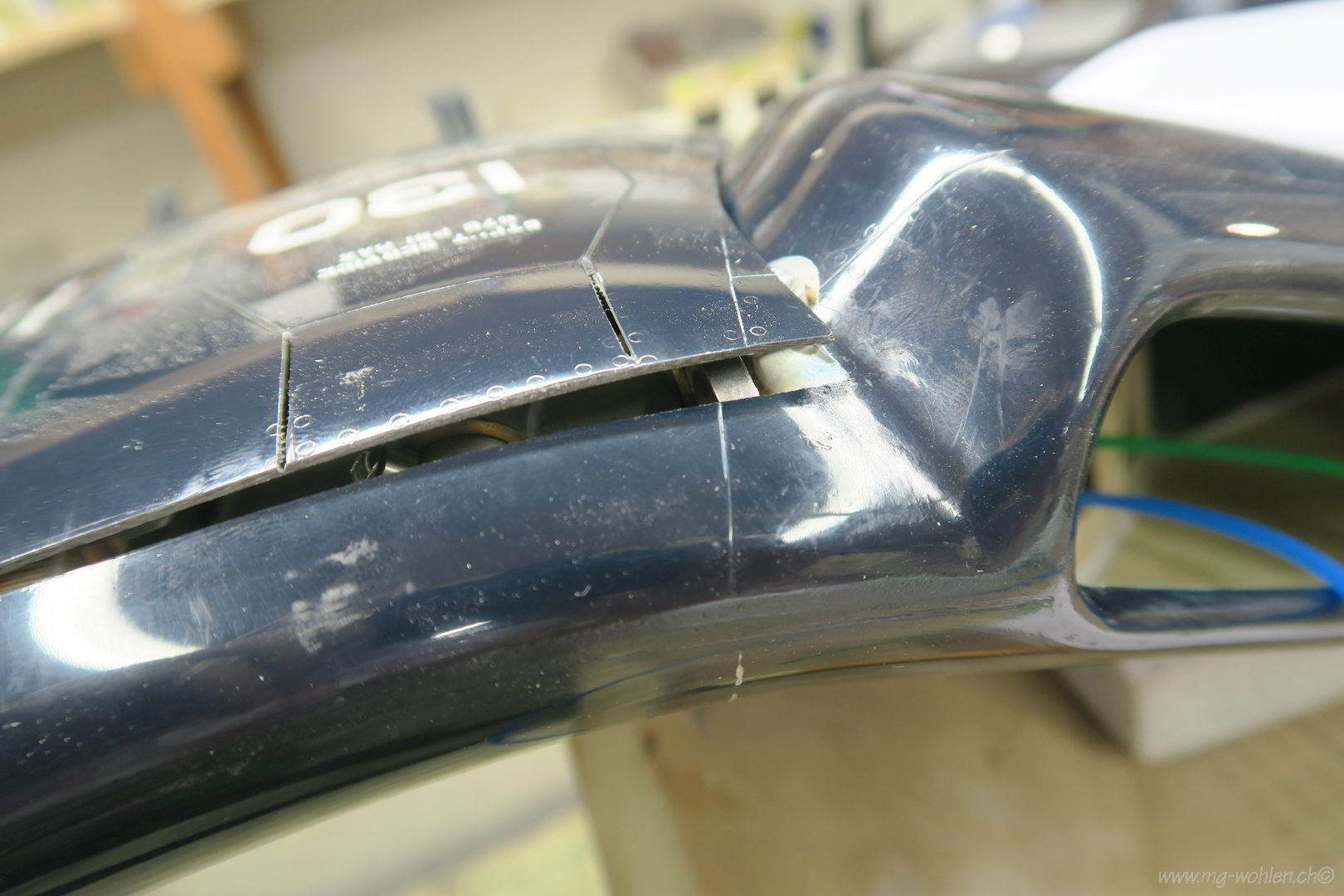

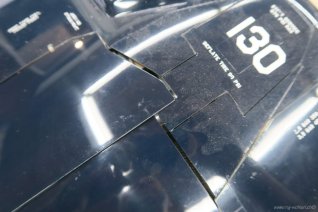

Mit dem Spalt muss man leben

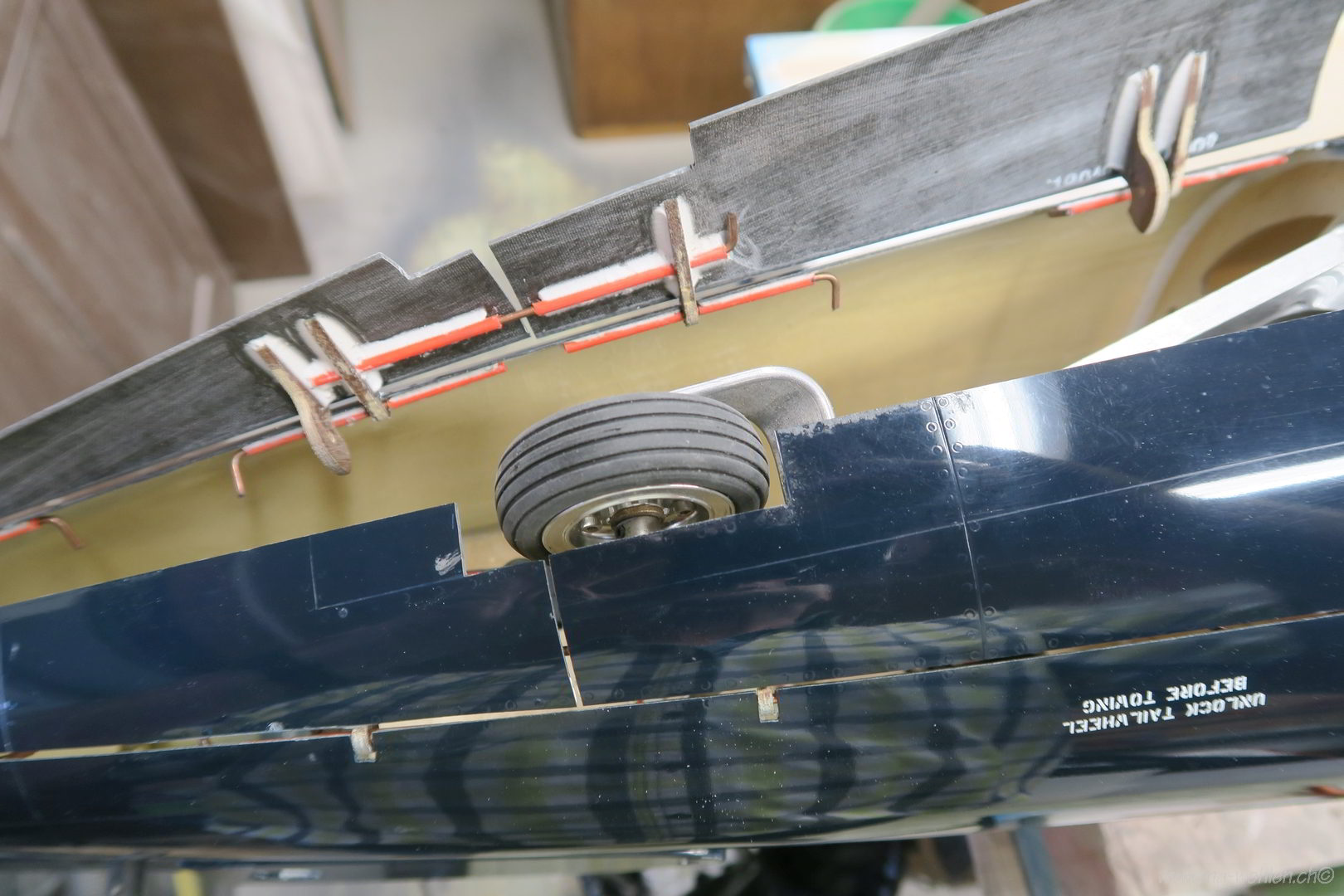

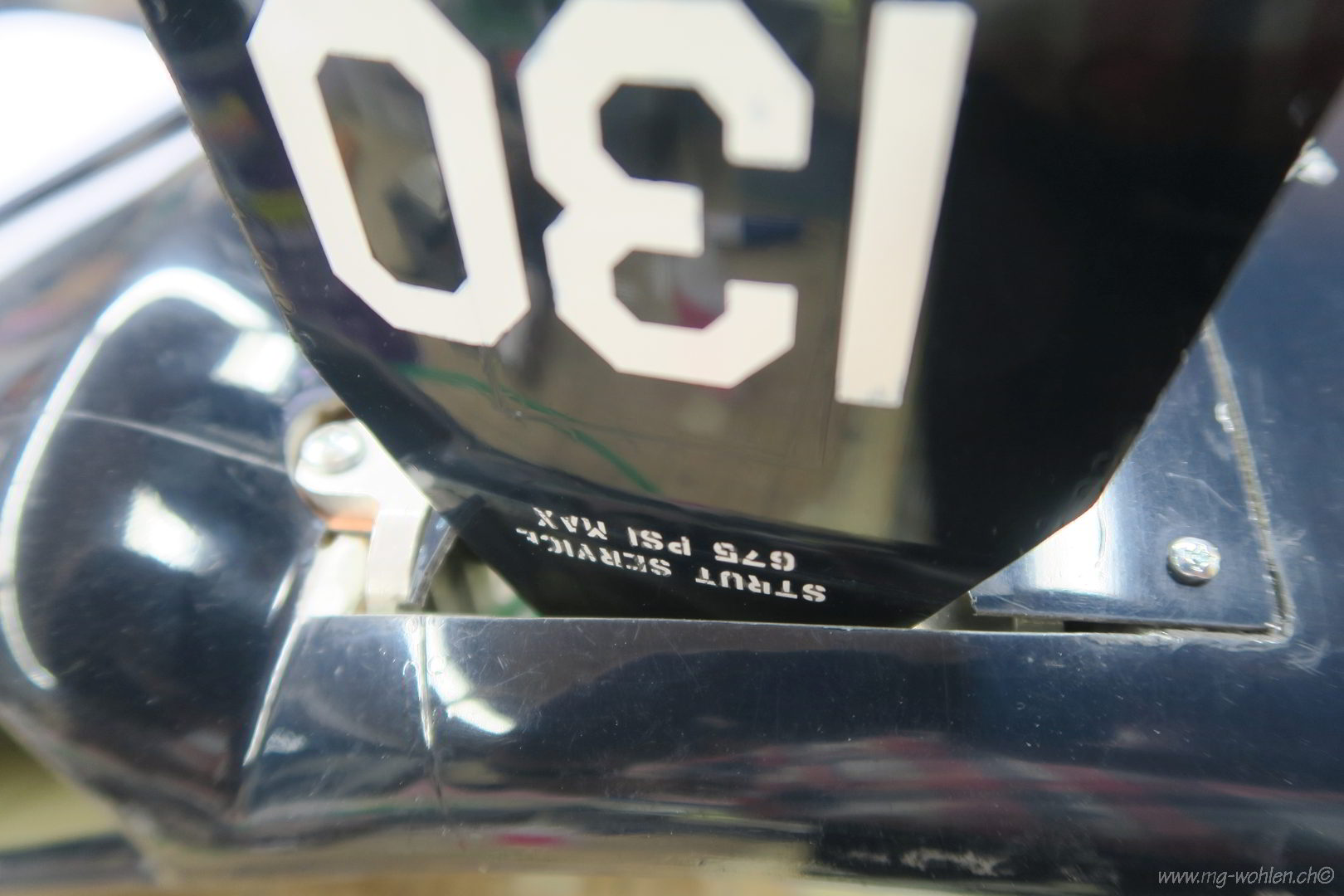

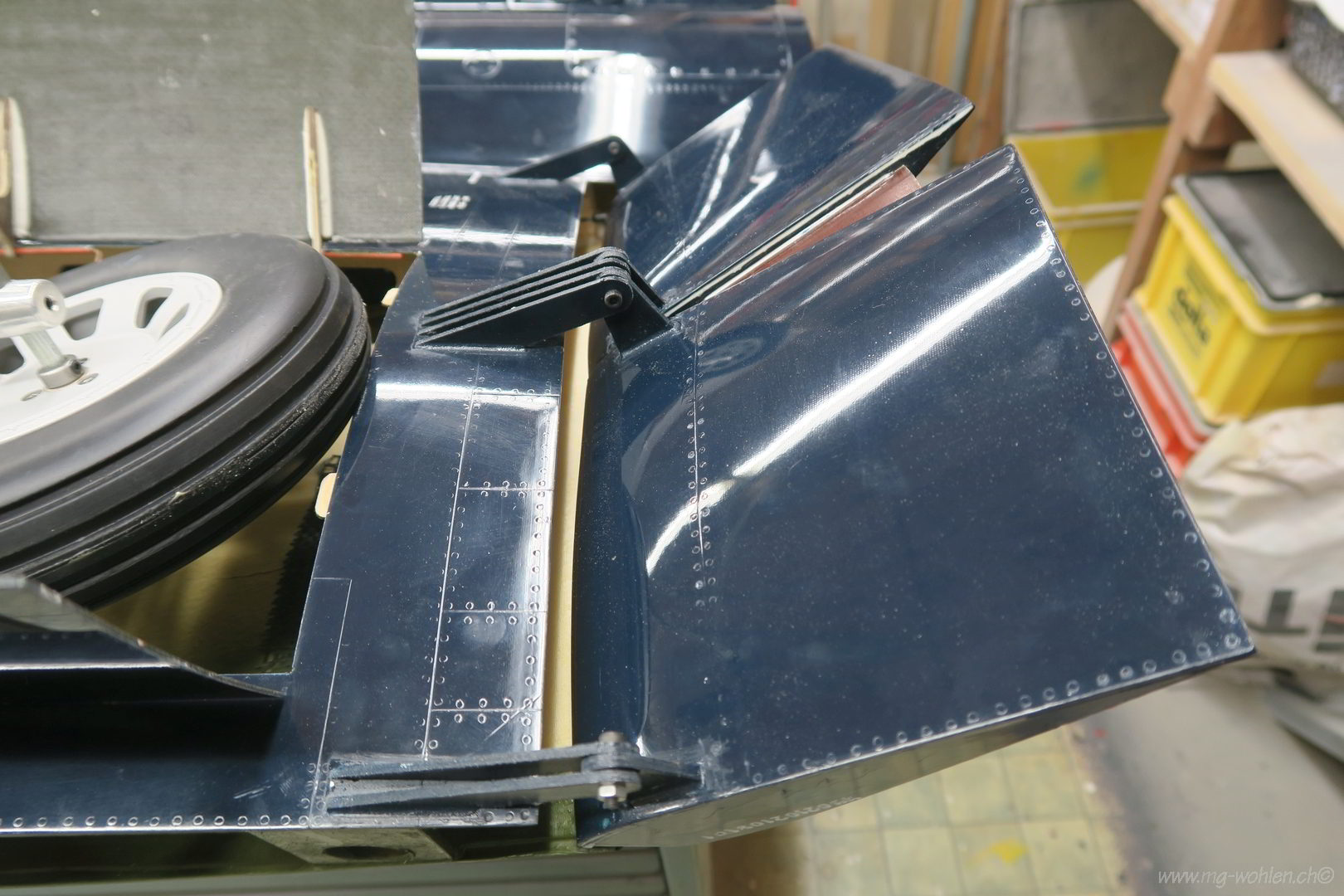

Die Fahrwerksklappen wollen auch nicht passen
Alles scheint im Weg zu sein
Alles zurecht geschnitten und provisorisch verklebt
Hier werden die montagelöcher angezeichnet
Angepasste Abdeckung verschraubt
Bei einer festen montage am Fahrwerk muss diese Abdeckung gekürzt werden

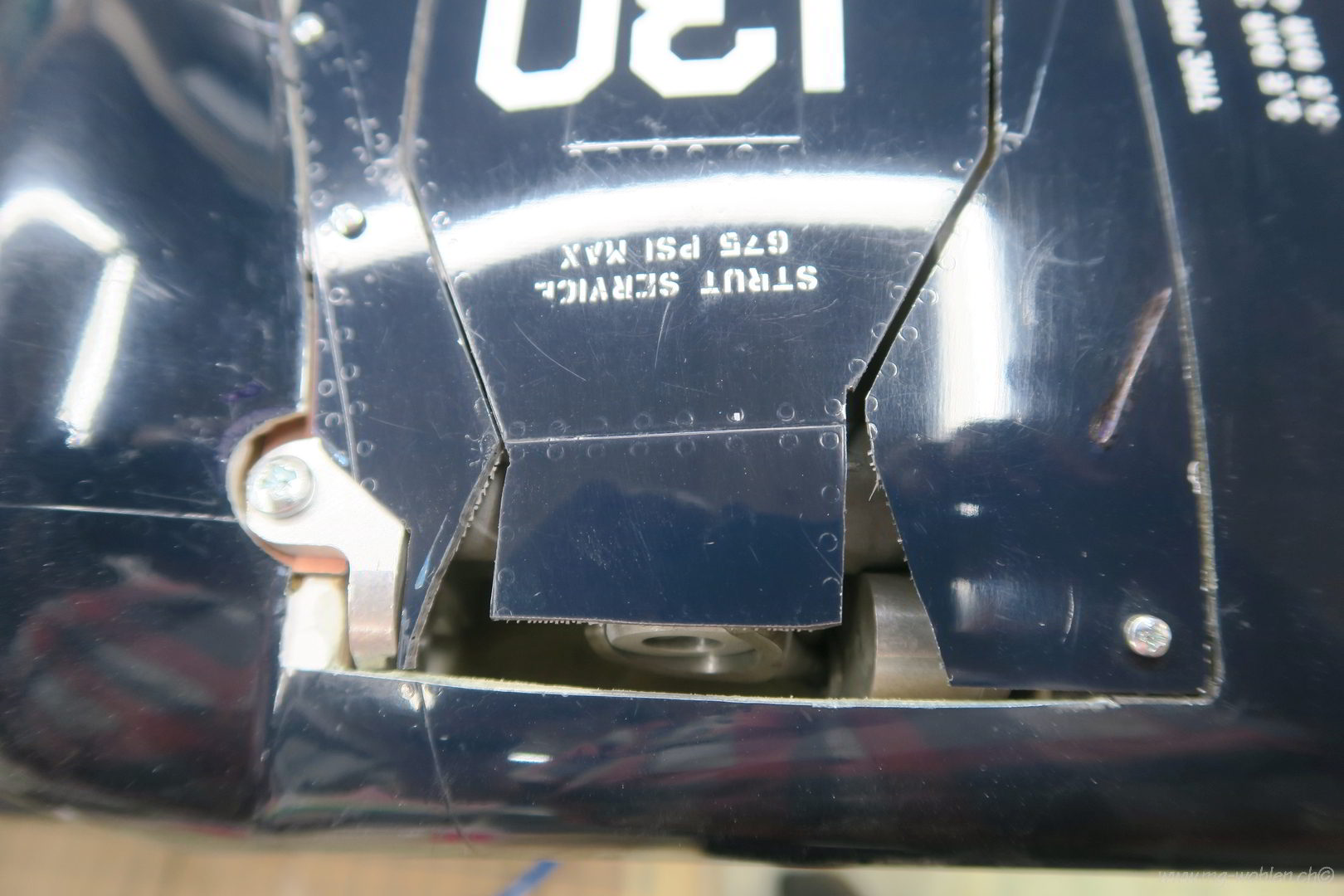

So kann die Abdeckung einfahren

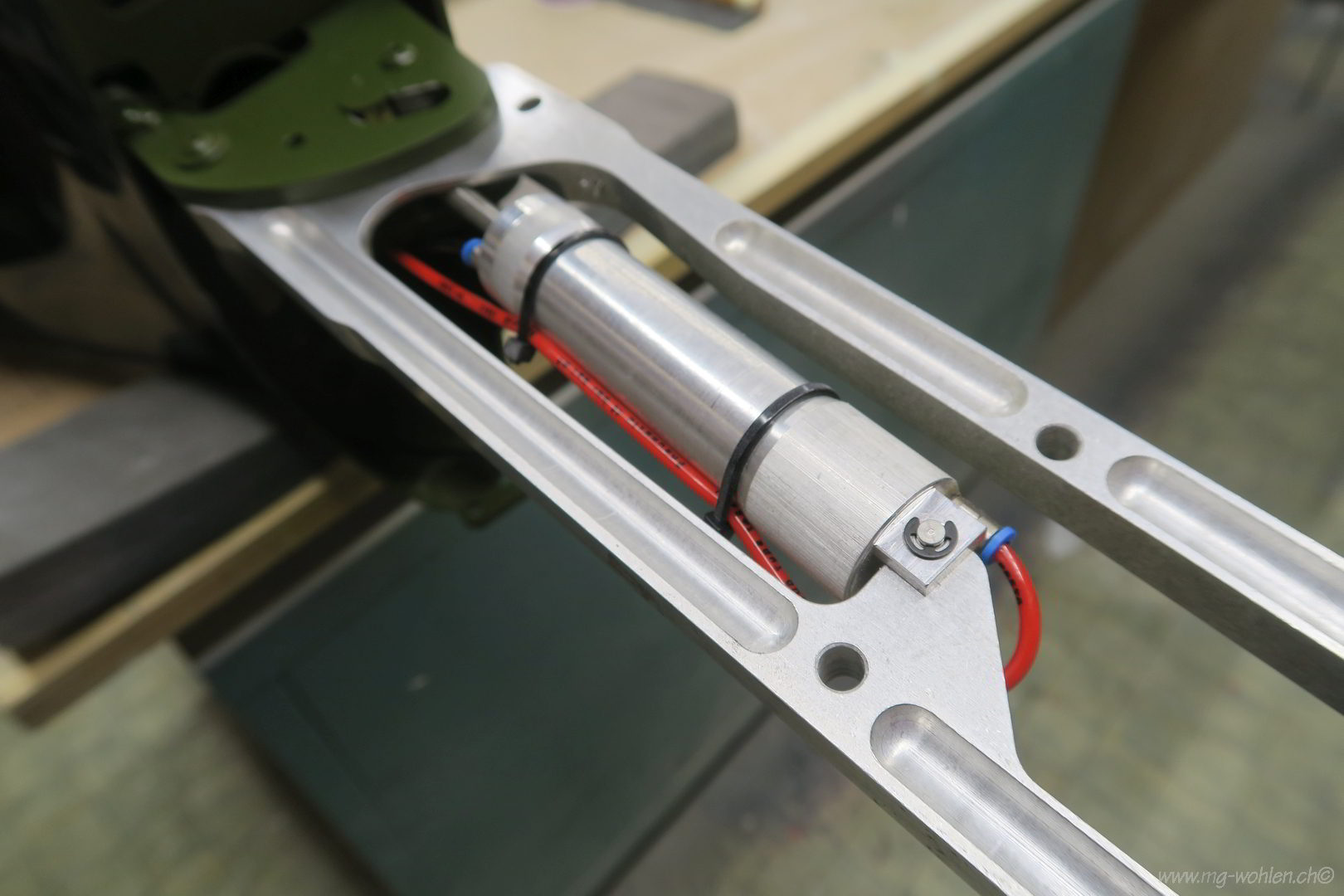

Ein Luftzylinder für Fahrwerksklappen

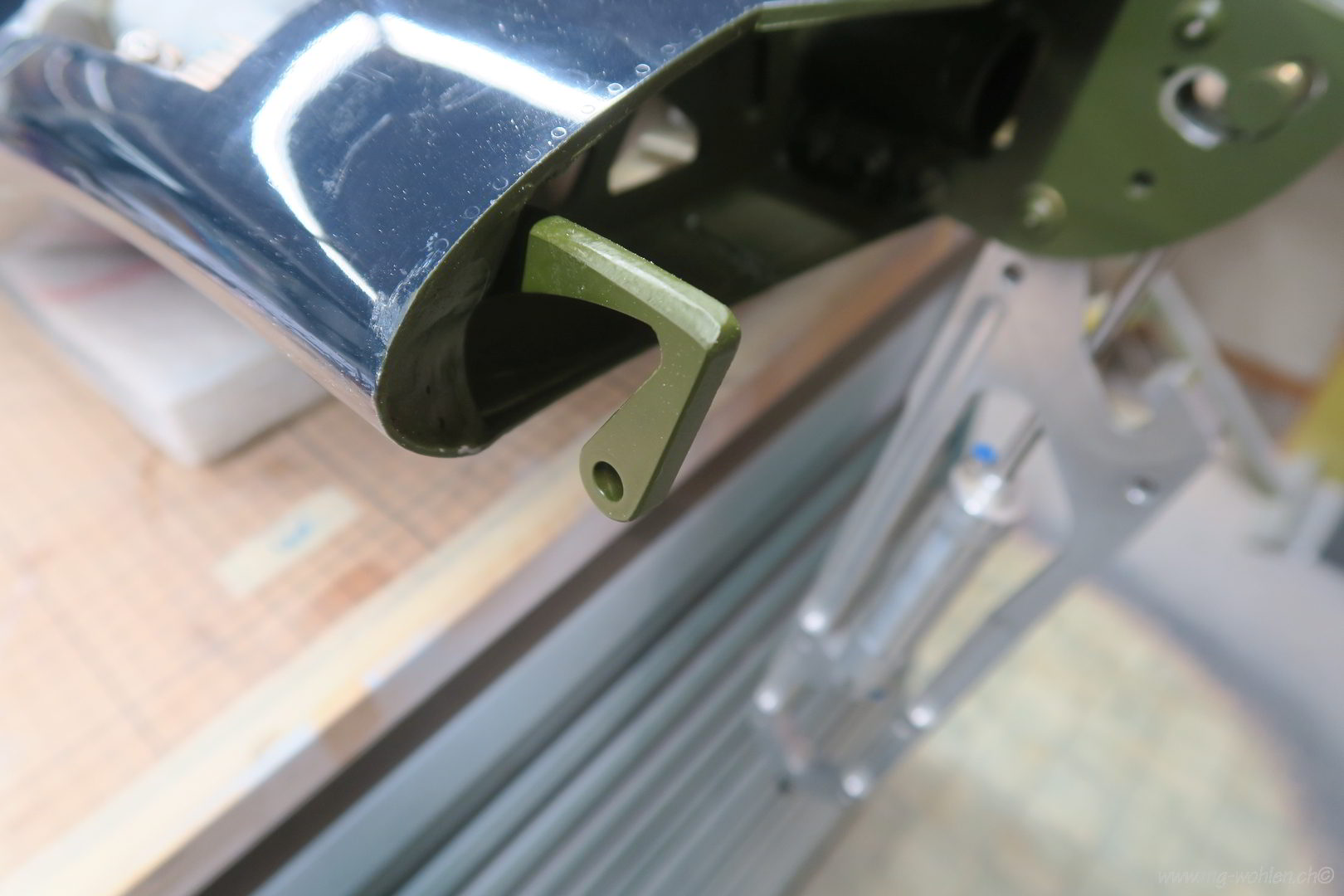

Die vordere Flügellagerung
Das Gegenstück der vorderen Flügellagerung
Mit diesen zwei Schrauben wird die Höhenruderanlenkung angeschlossen

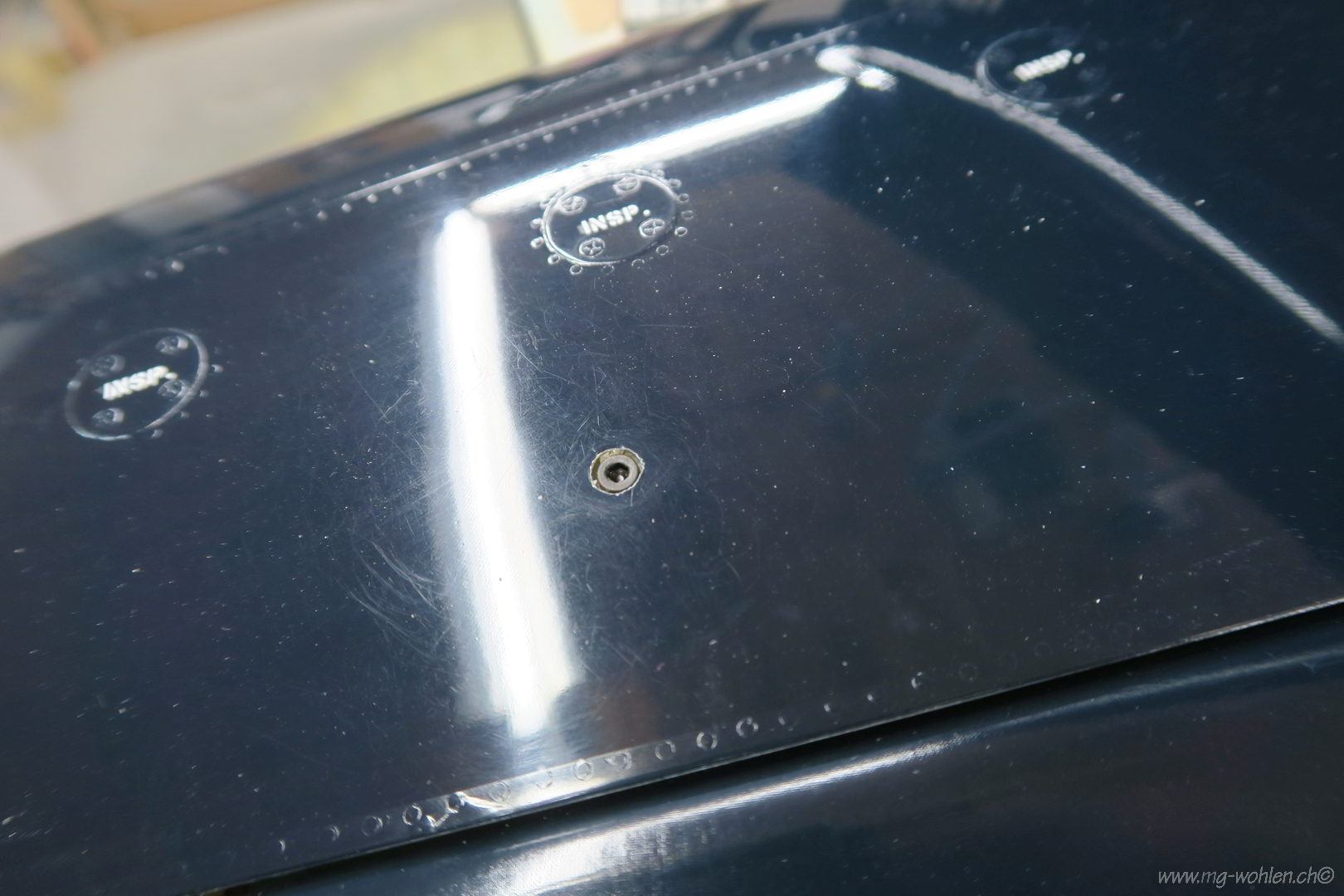

Diese Schraube ist für die Steckrohr sicherung vom Höhenleitwerk

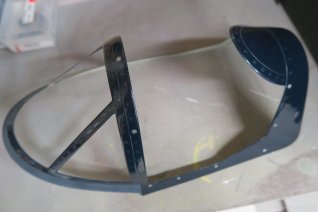

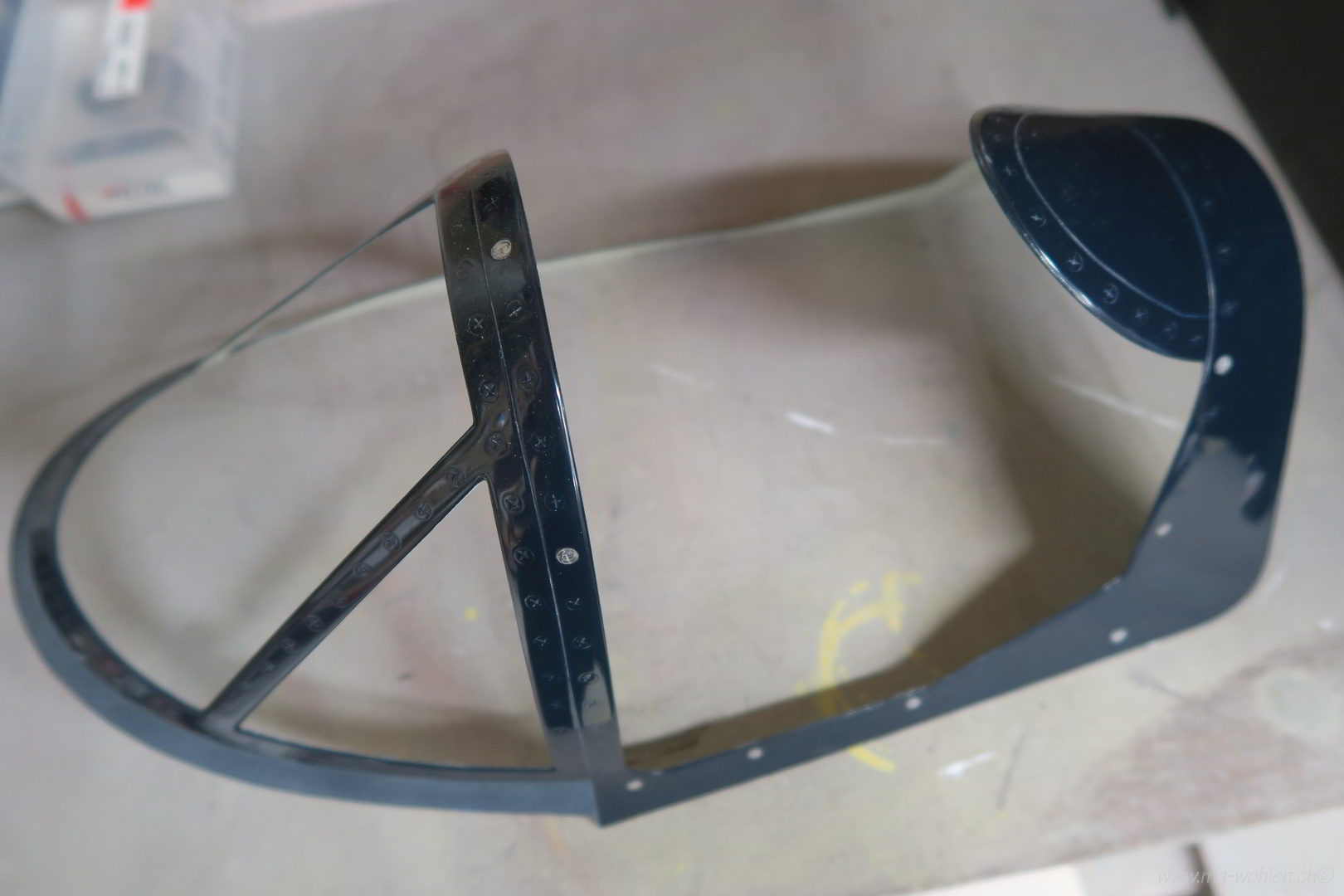

Der Haubenrahmen ist fertig beschnitten

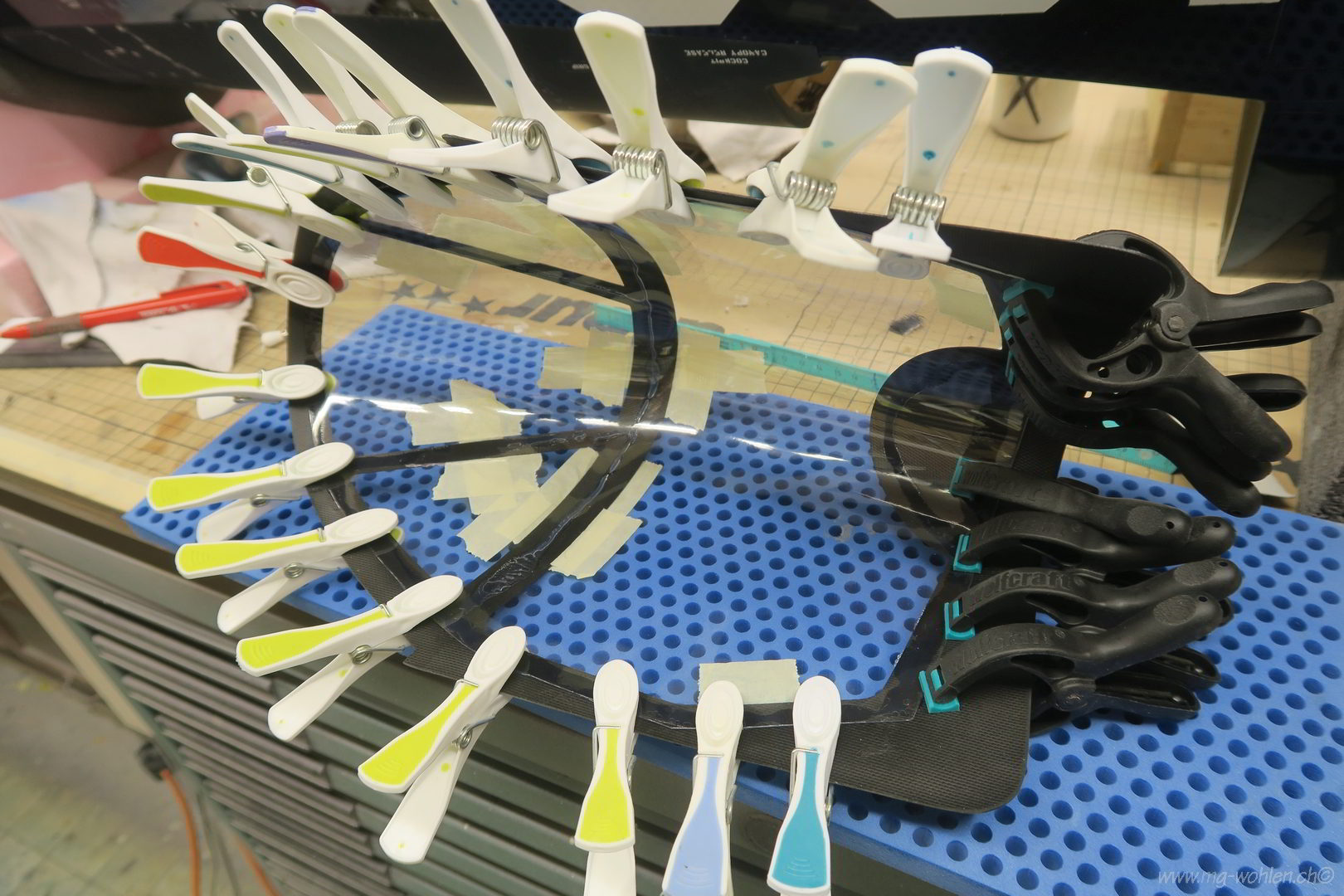

Hier wird die Scheibe in den Rahmen eingepasst

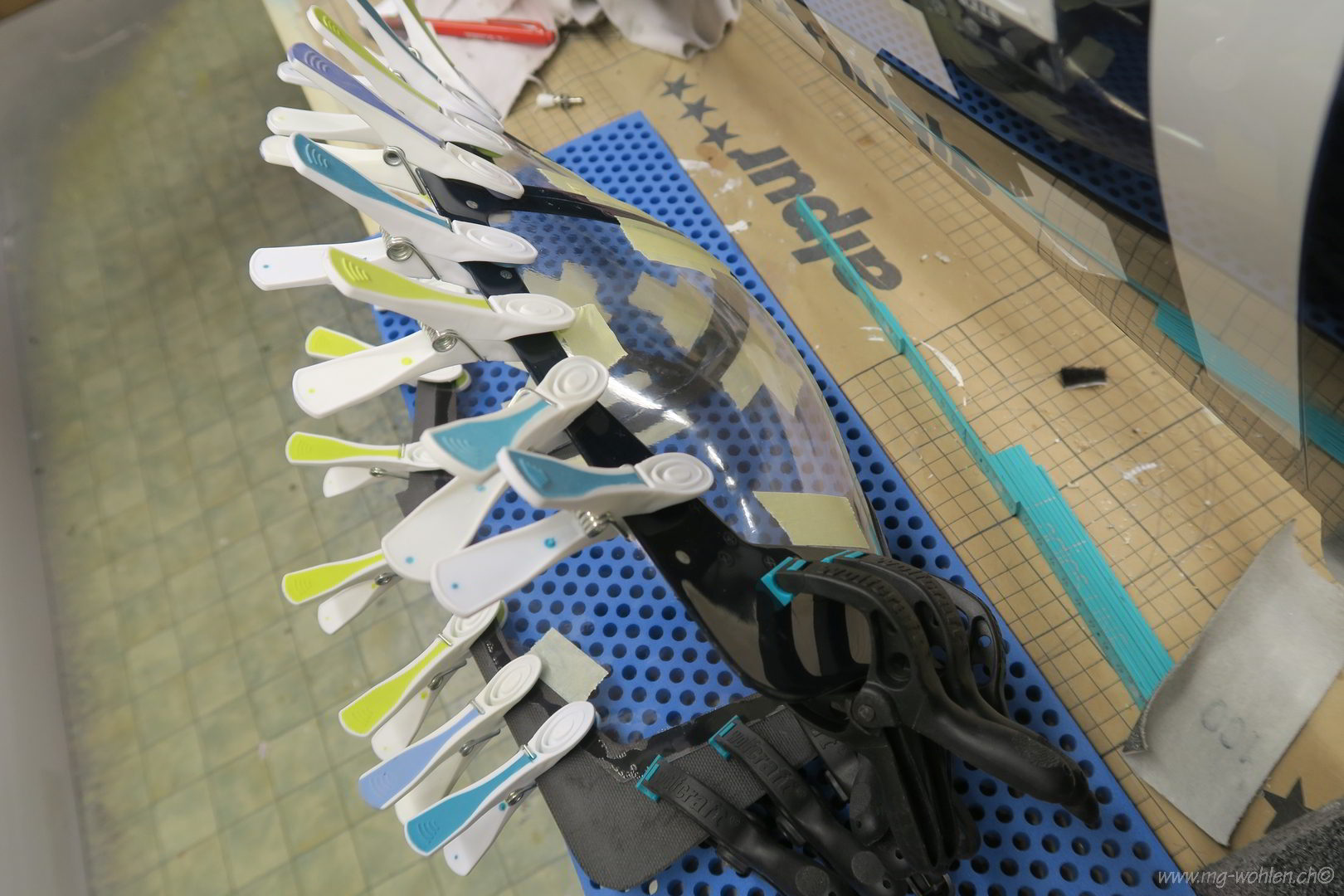

Die Haube am trocknen
Die ausgeschliffene Beplankung

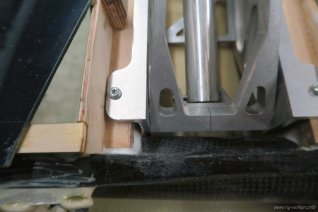

Auch an der Steckrohrhalterung musste weggeschliffen werden

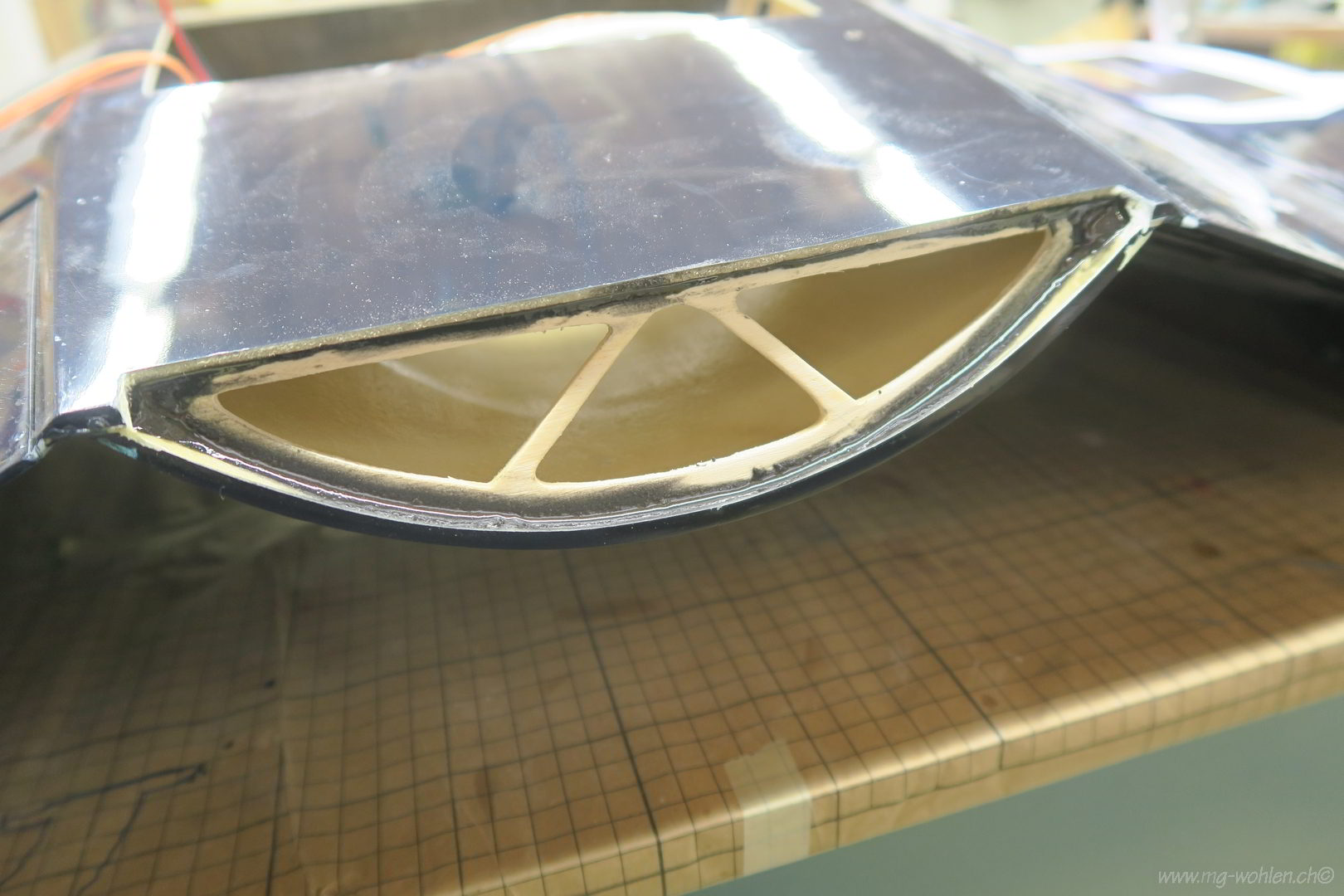

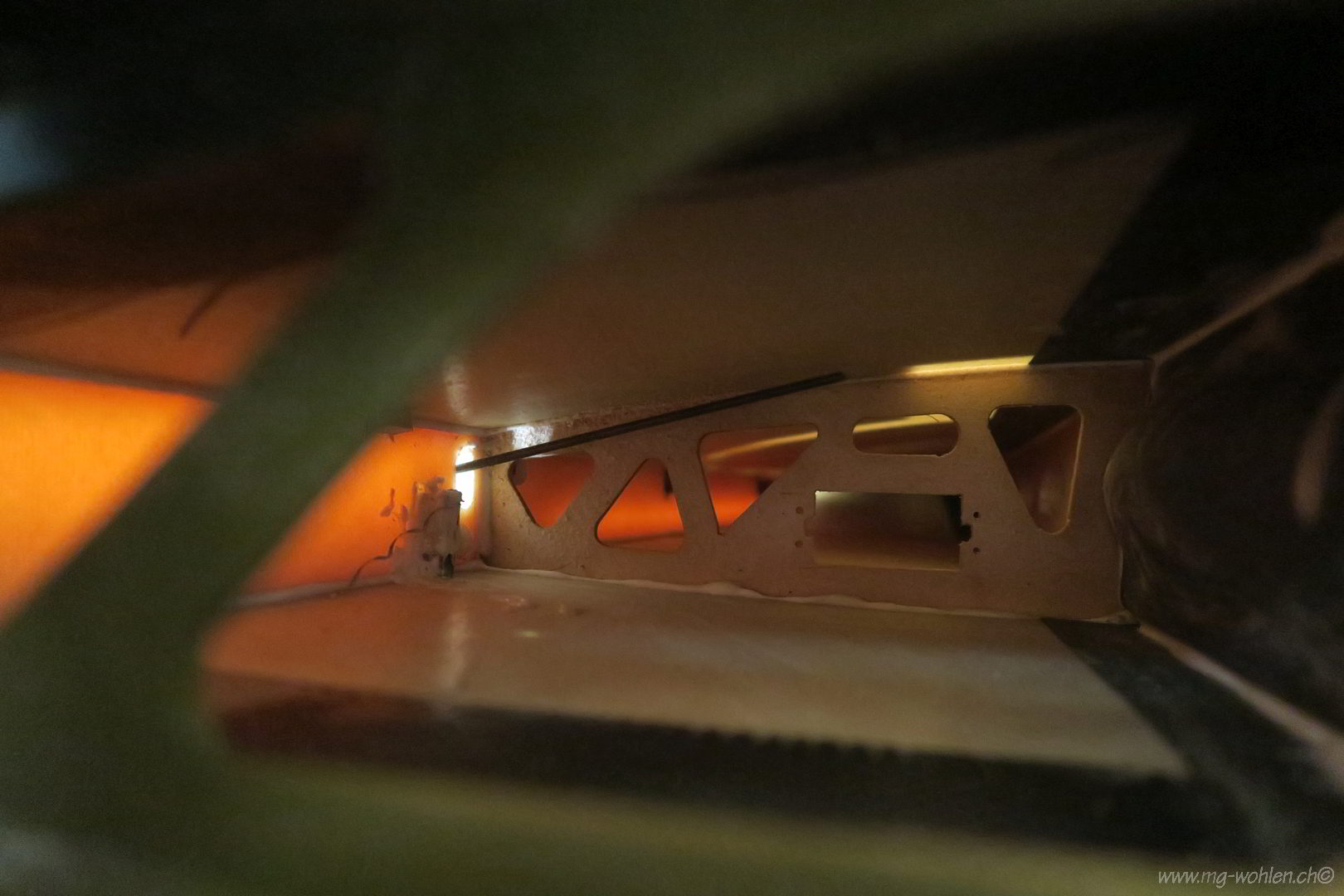

So sieht es von der Flügelrippe her aus
Die Motorhaubenbefestigung ist schon montiert

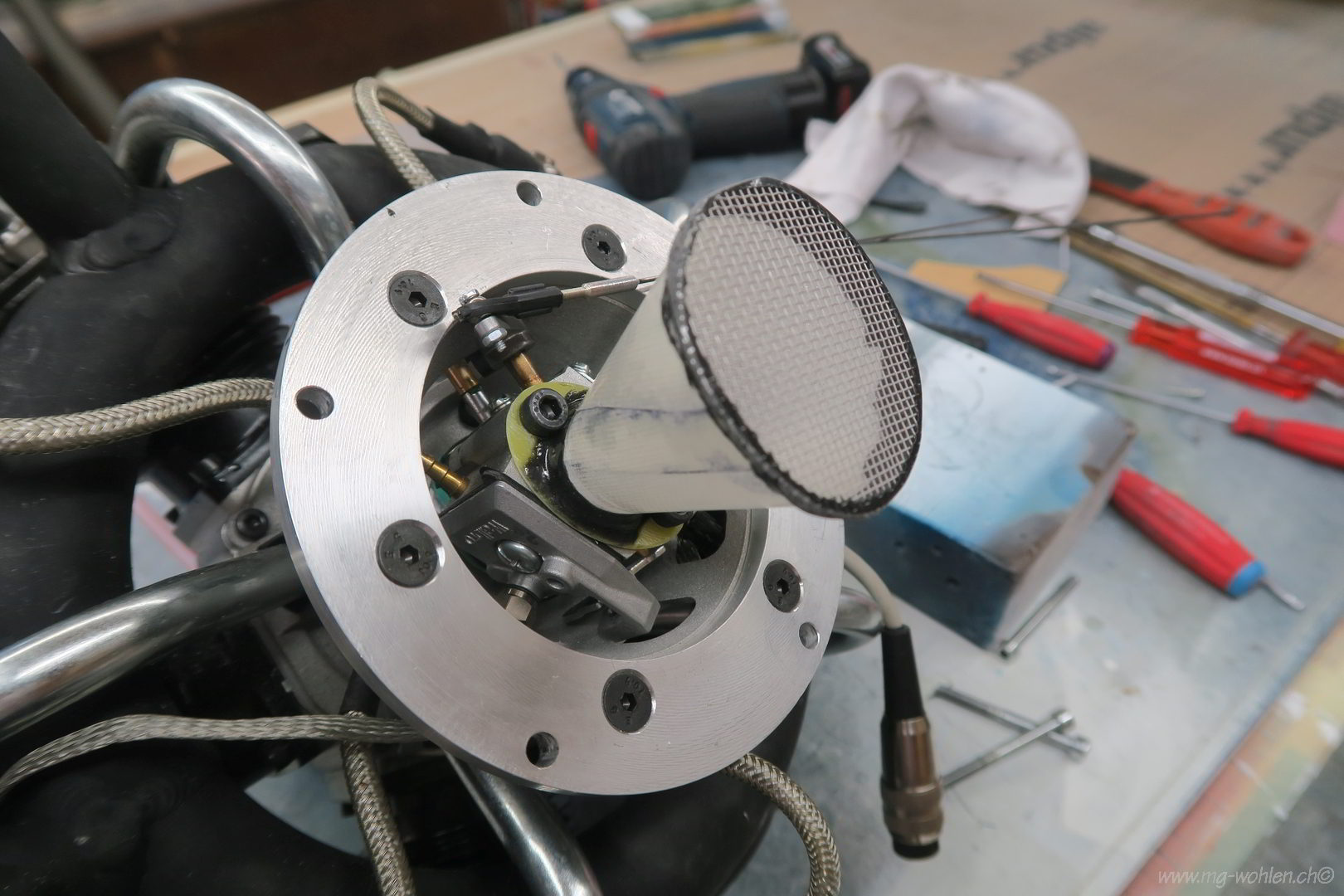

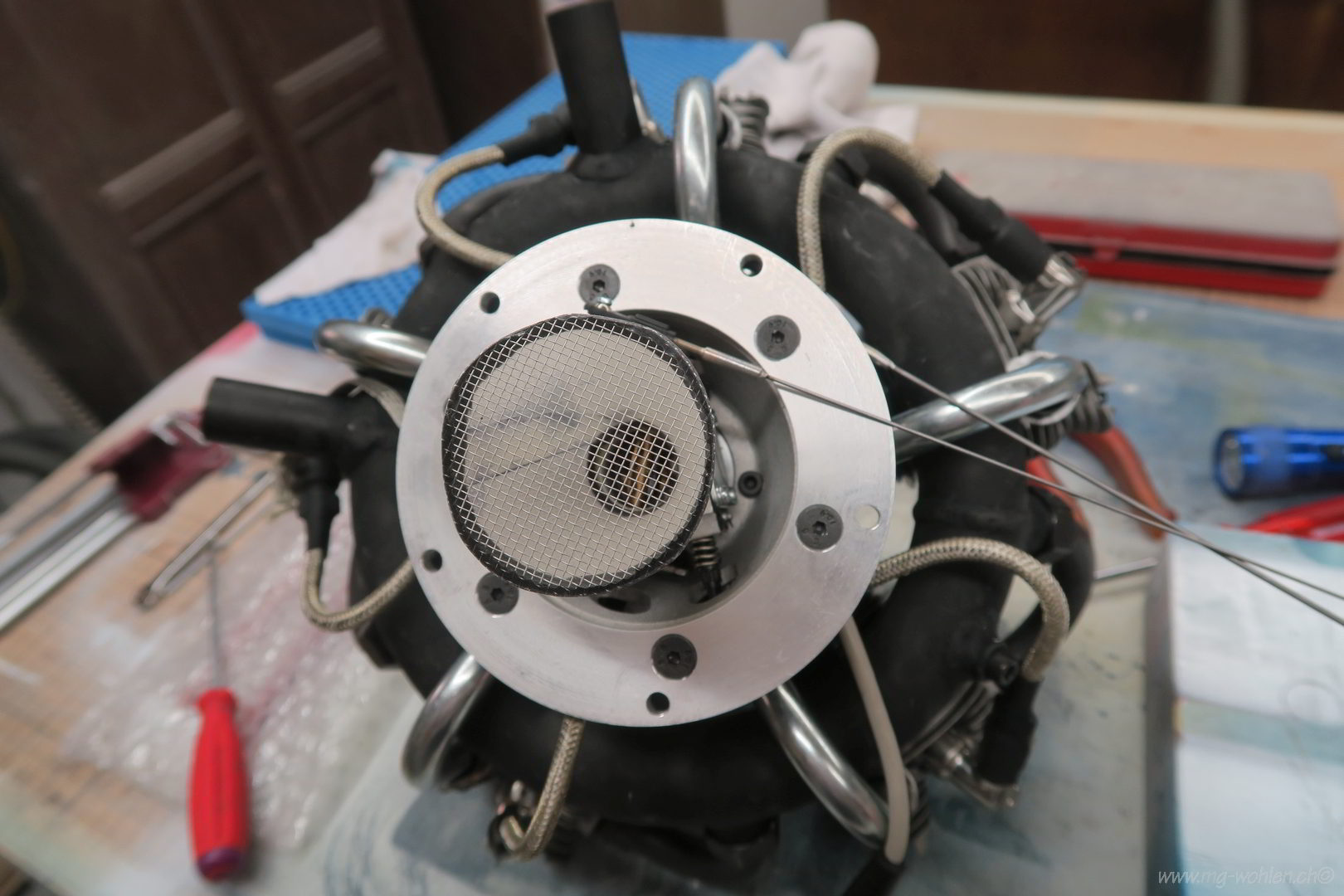

Ein Vergasertrichter im eigenbau

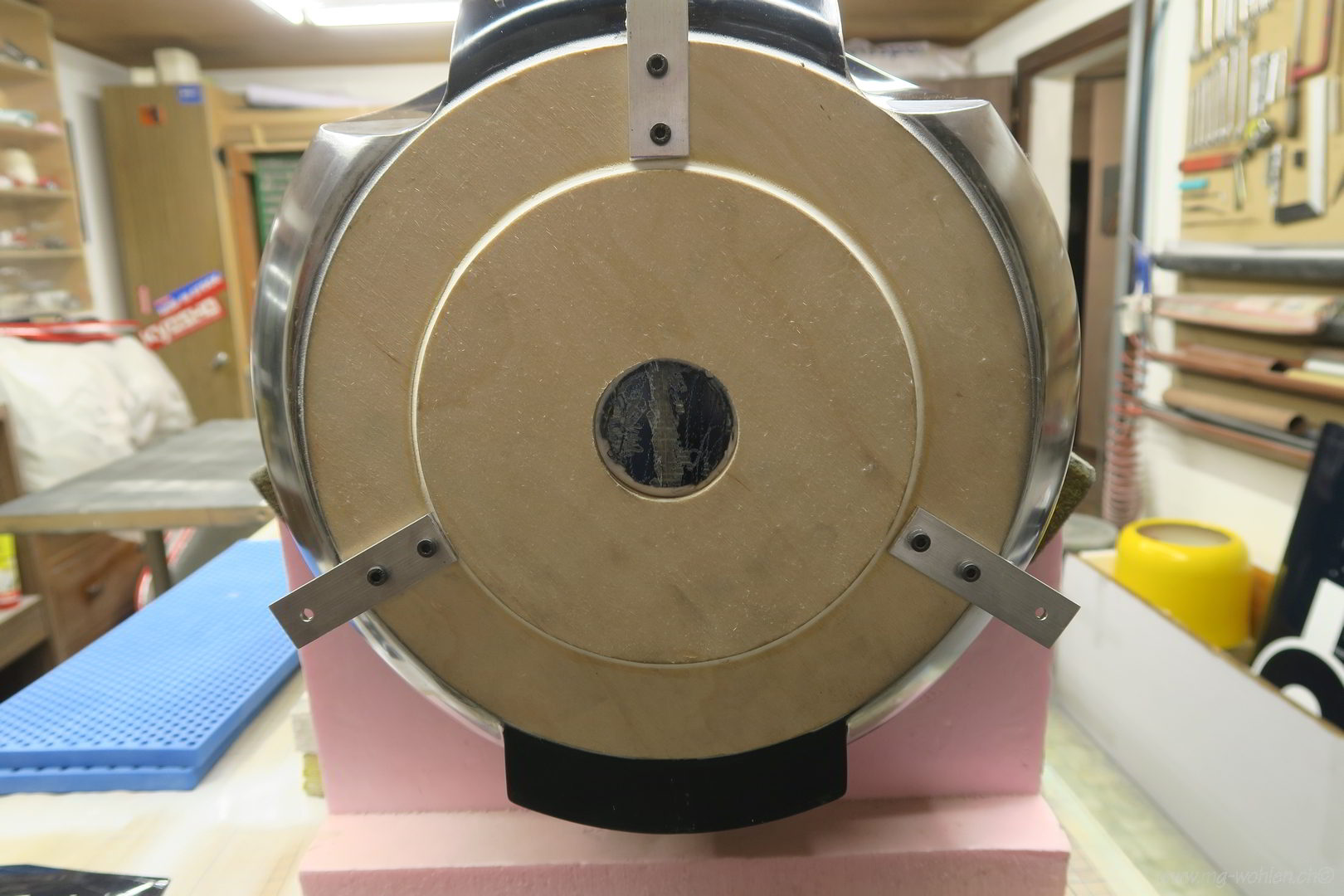

Der Adapterring mit 5 befestigungslöcher

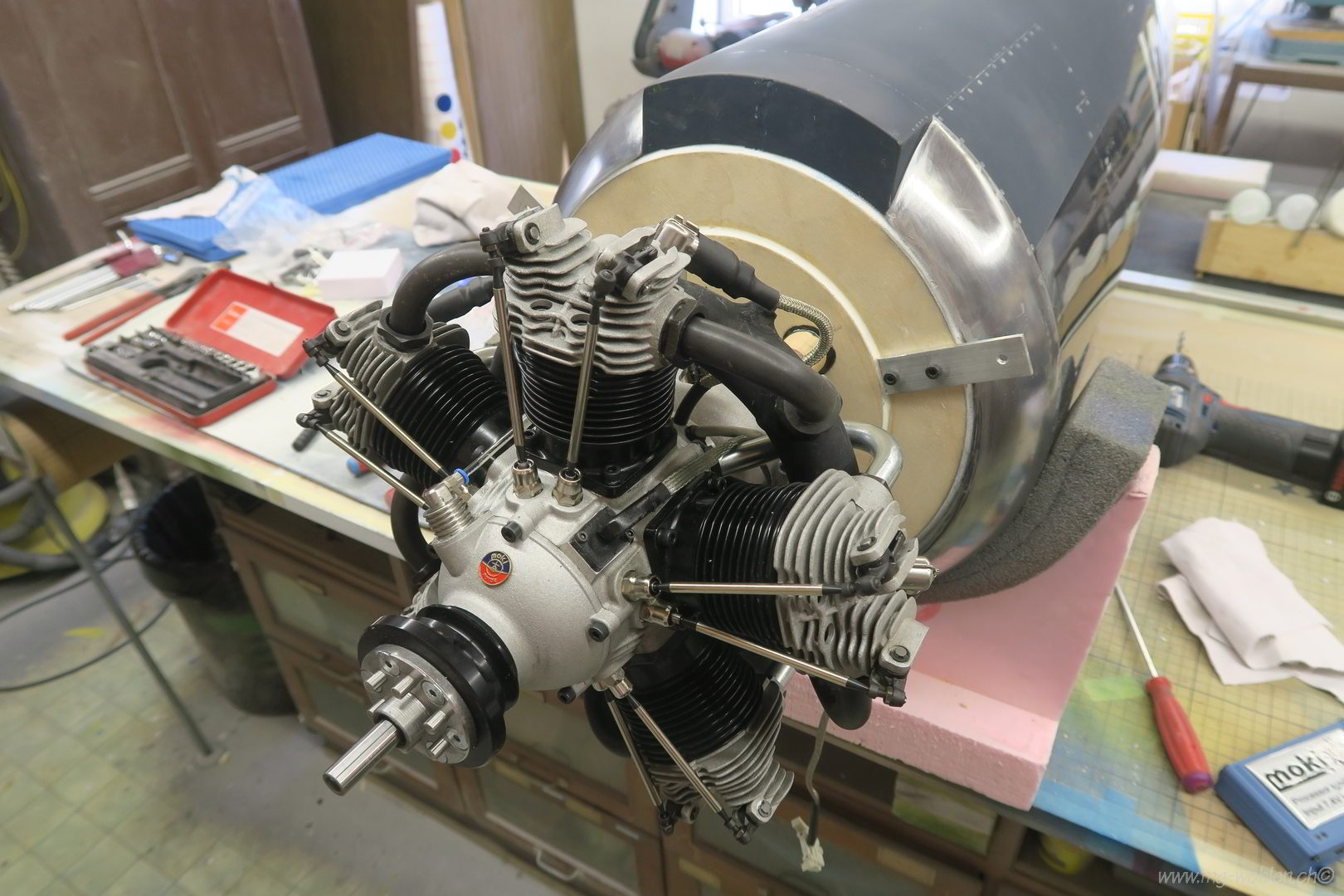

Der Motor ist ausgerichtet und montiert

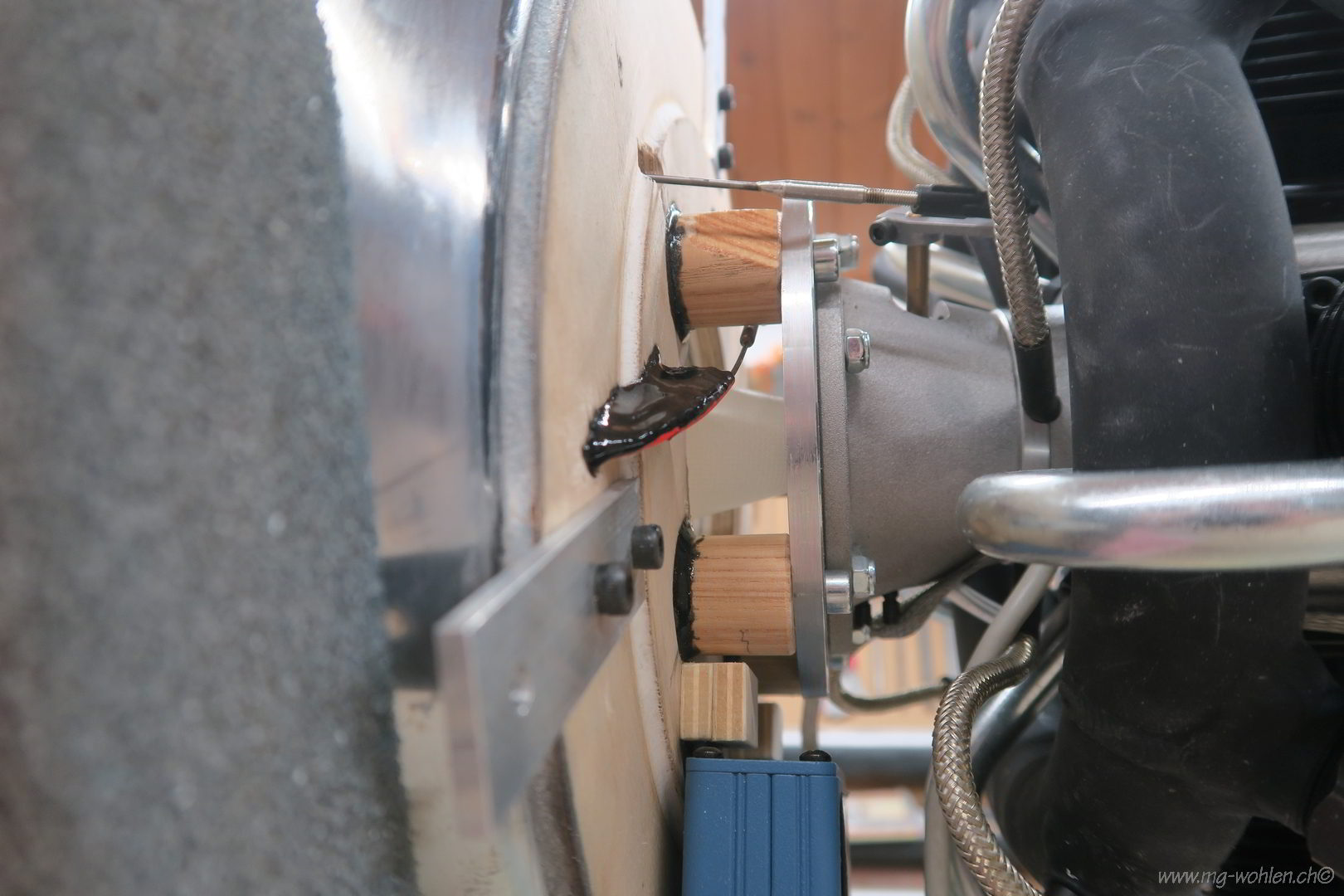

Der Motor muss mit Distanzen montiert werden

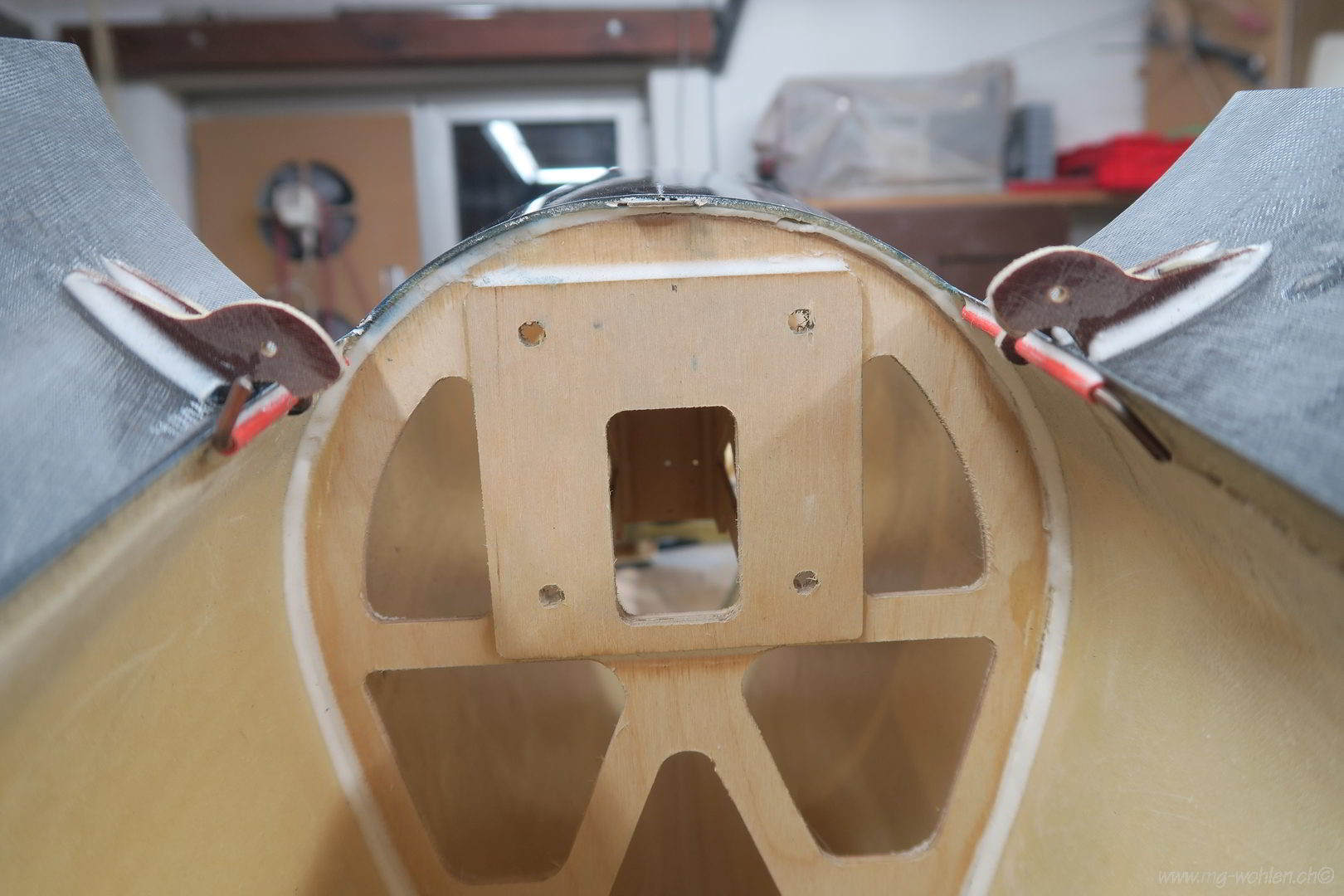

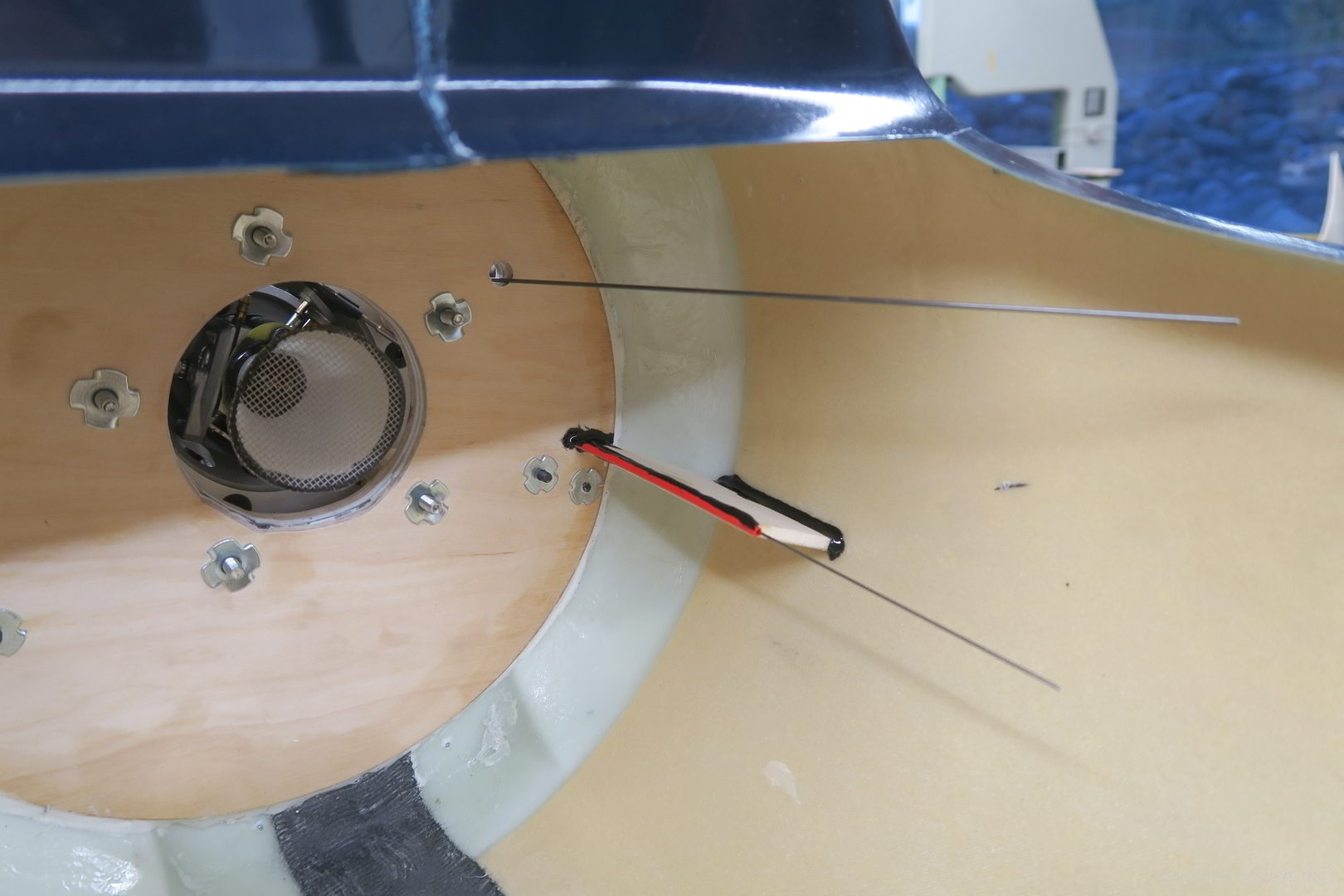

Und so sieht es innen am Motorspant aus

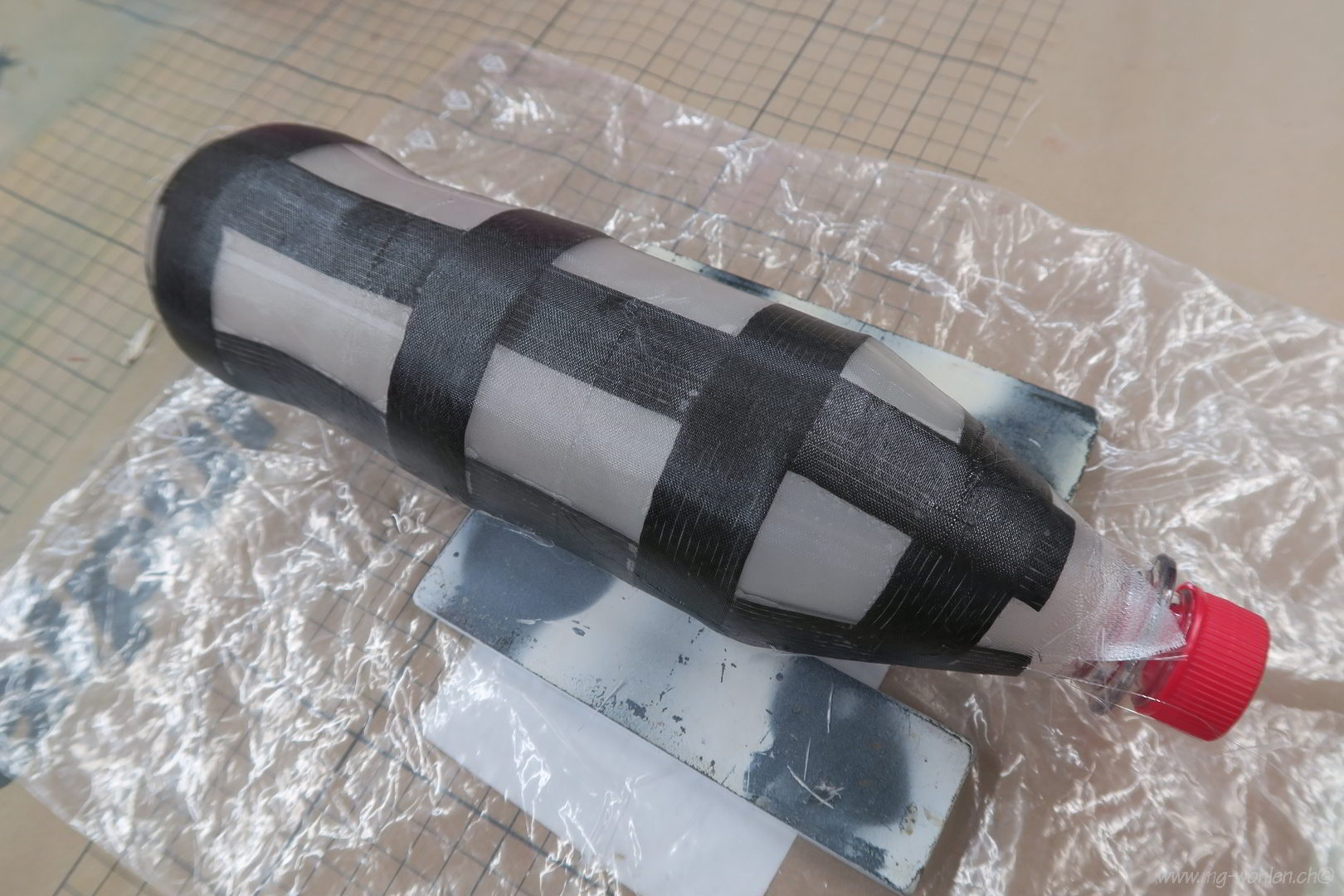

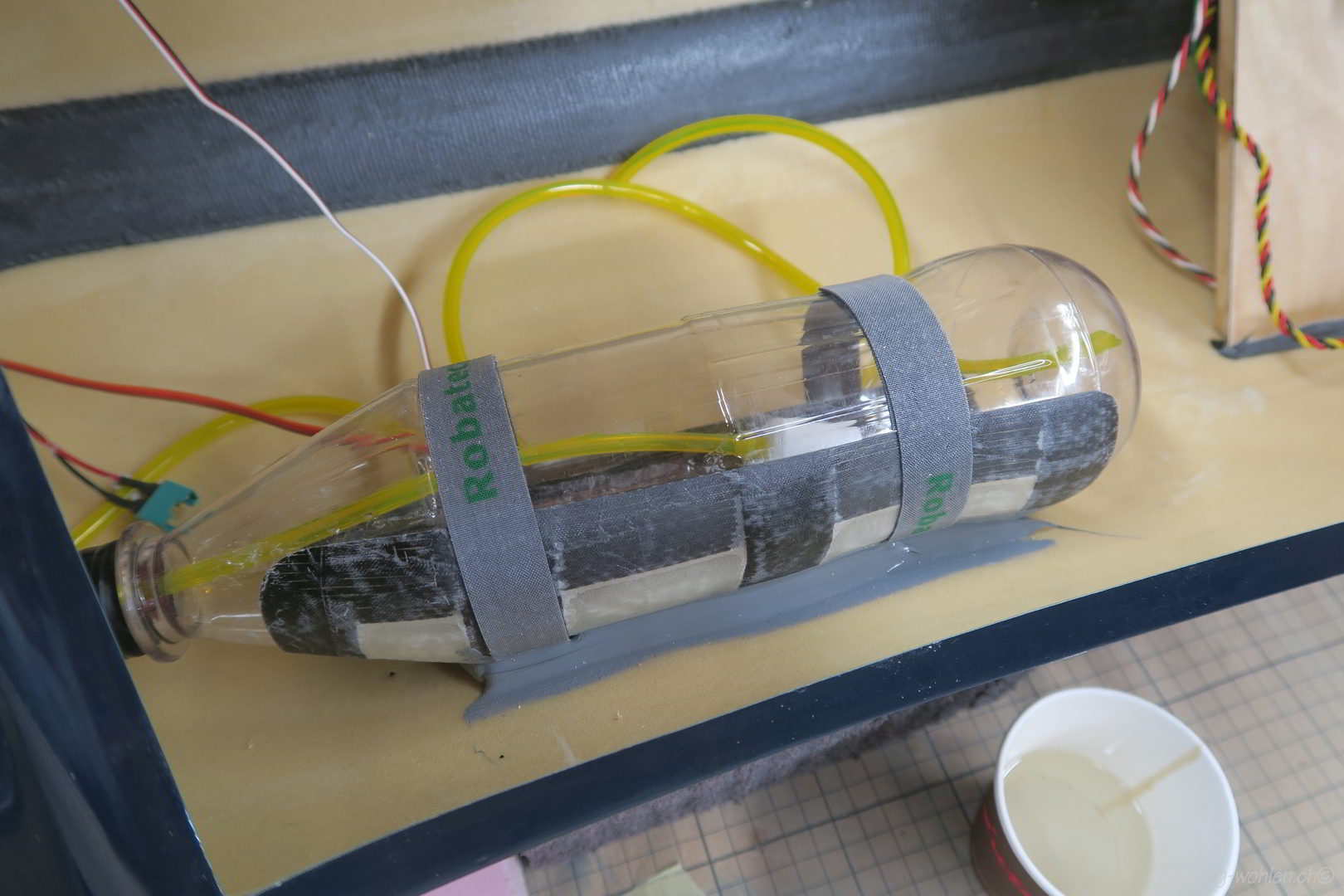

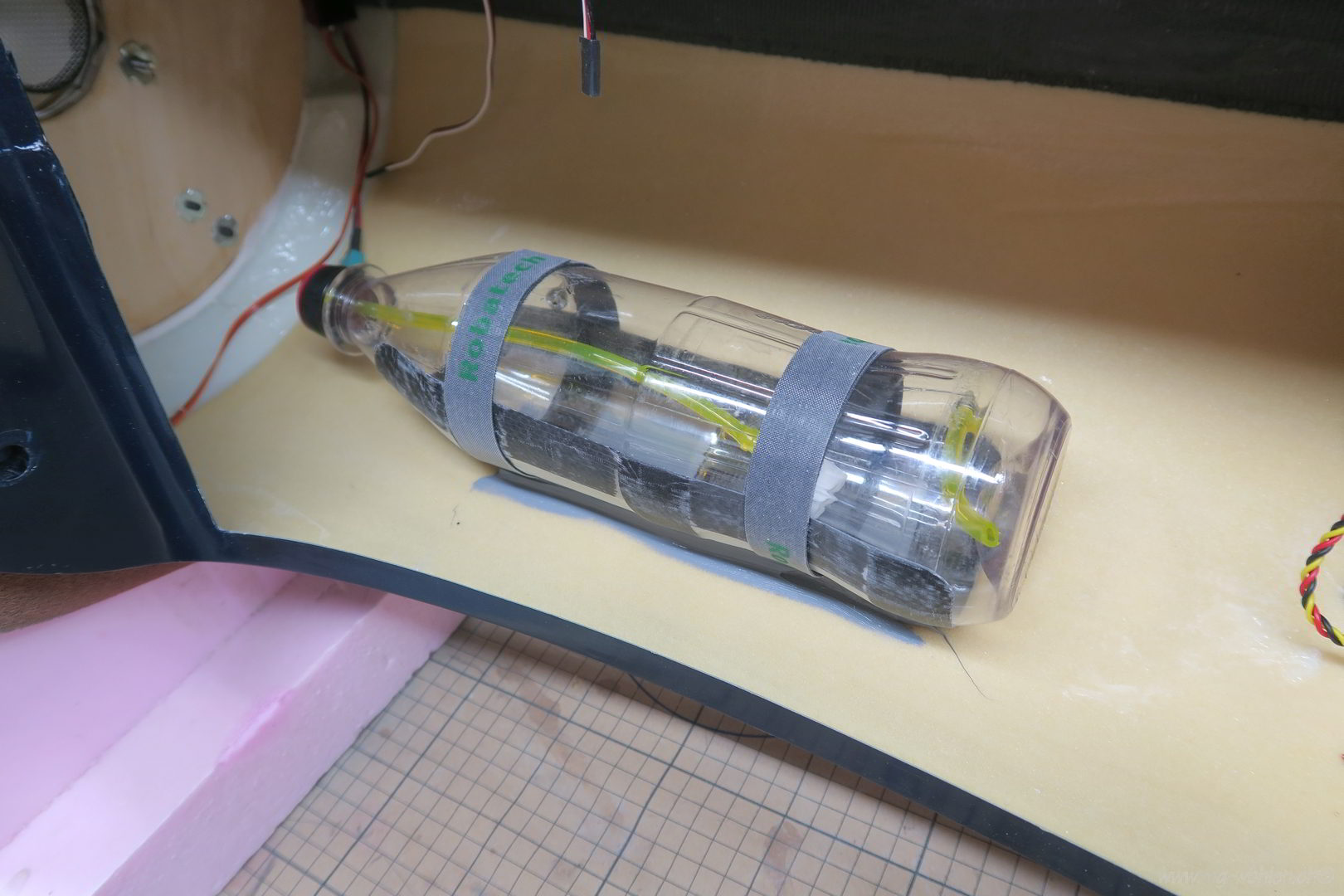

Colaflasche 1 Liter inklusive Halterung
Die Tankhalterung wird direkt an die Rumpfwand geklebt
Tank montiert und verschlaucht
Choke und Gasservo fertig montiert

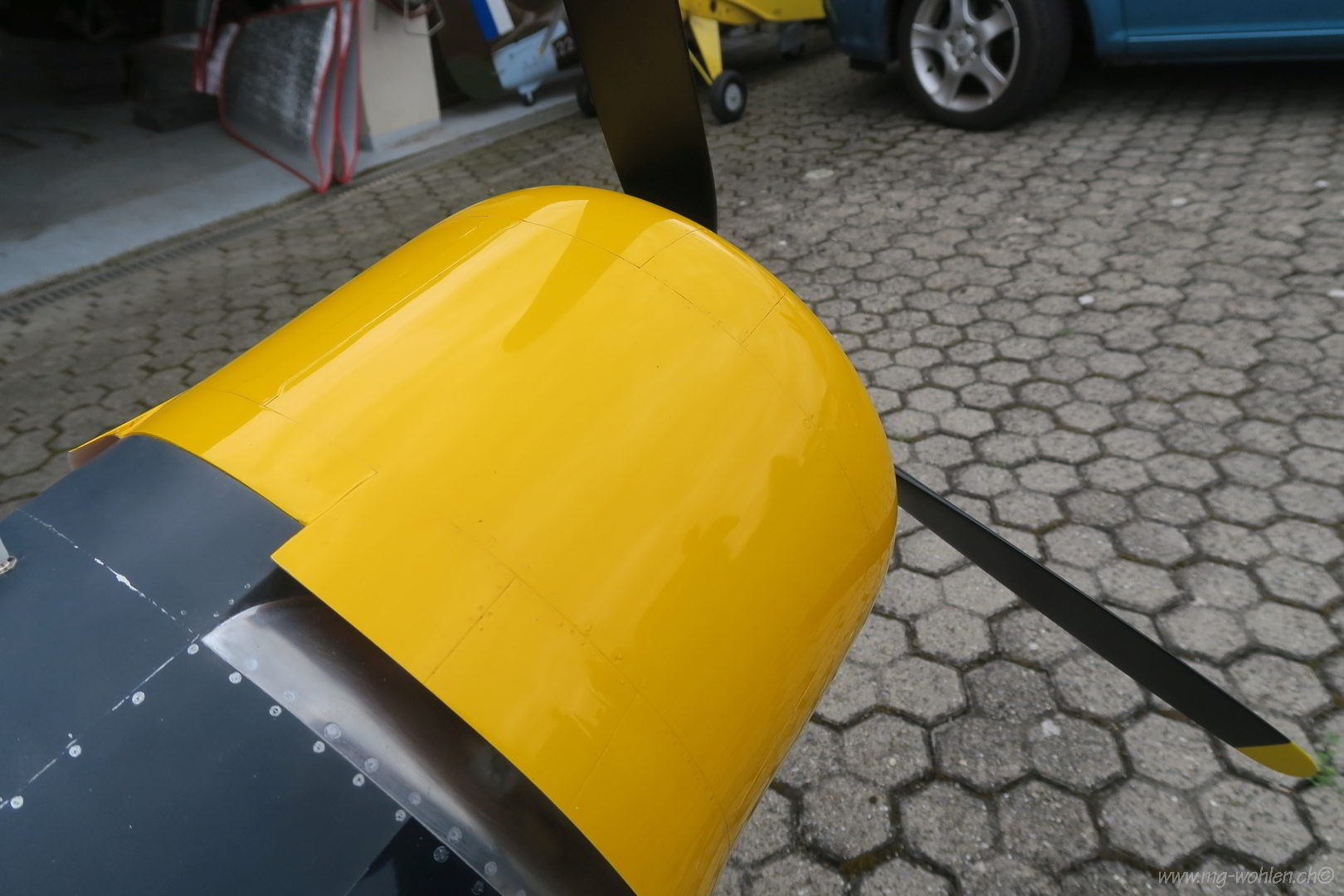

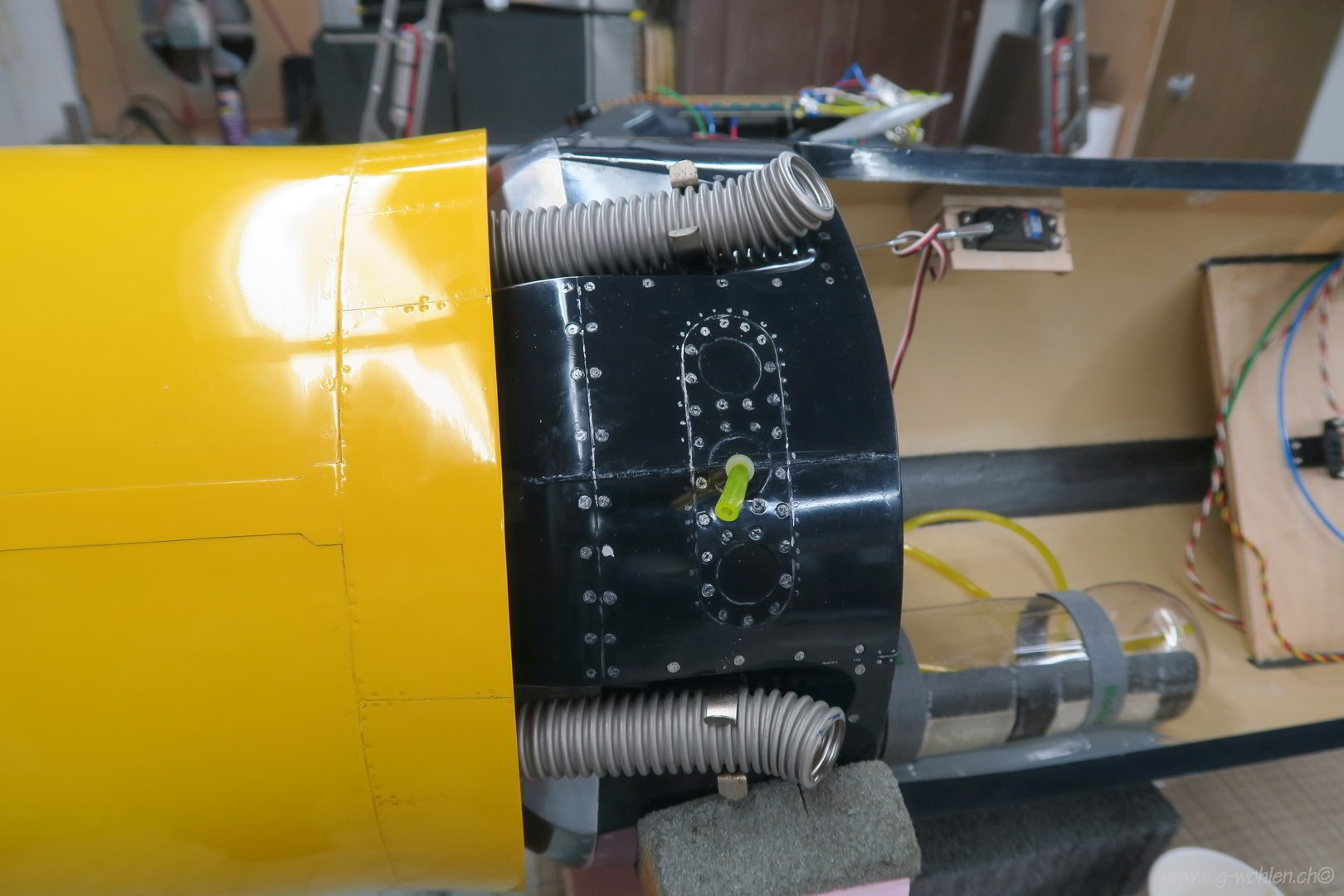

Motorhaube und Auspuffrohre sind fertig montiert

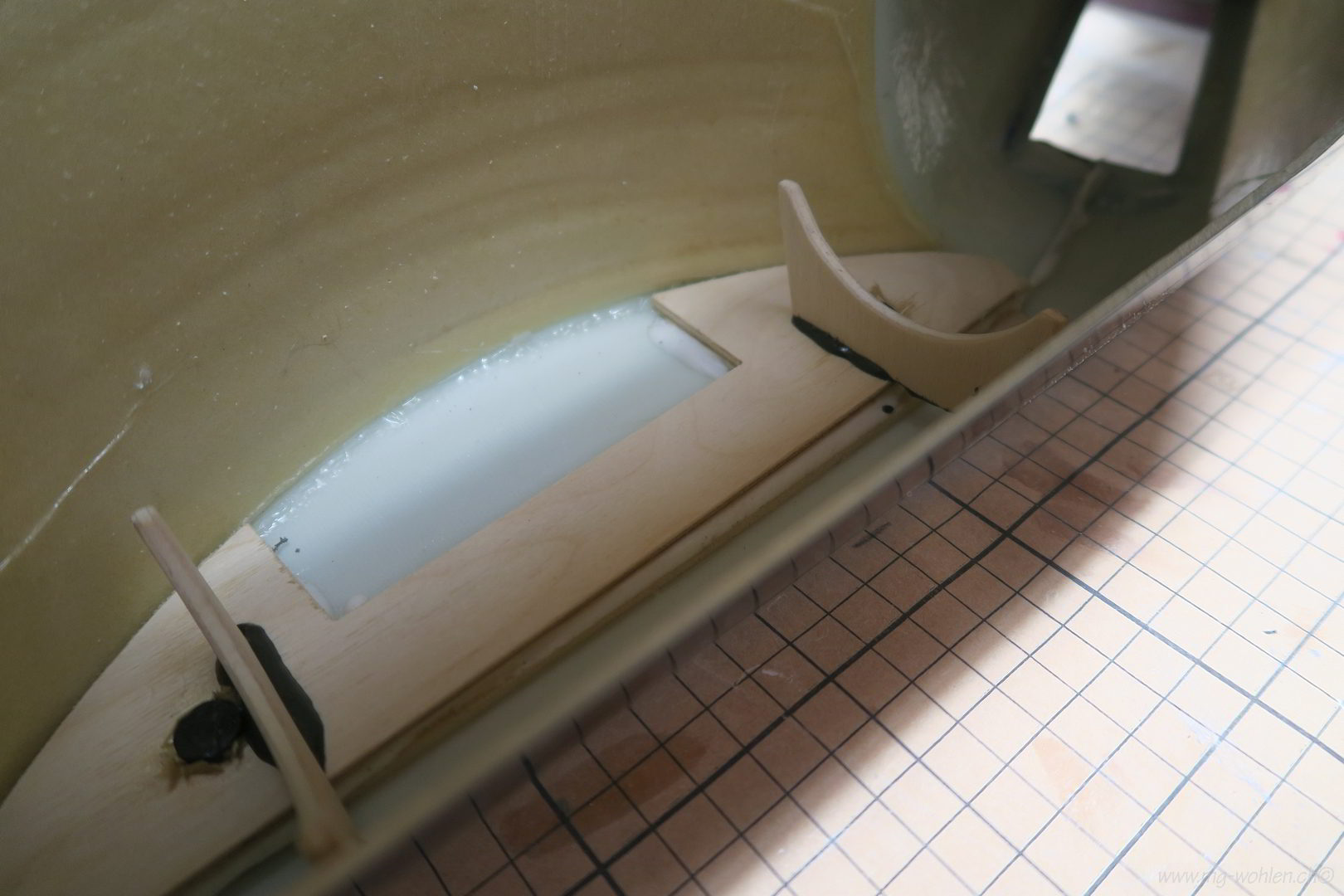

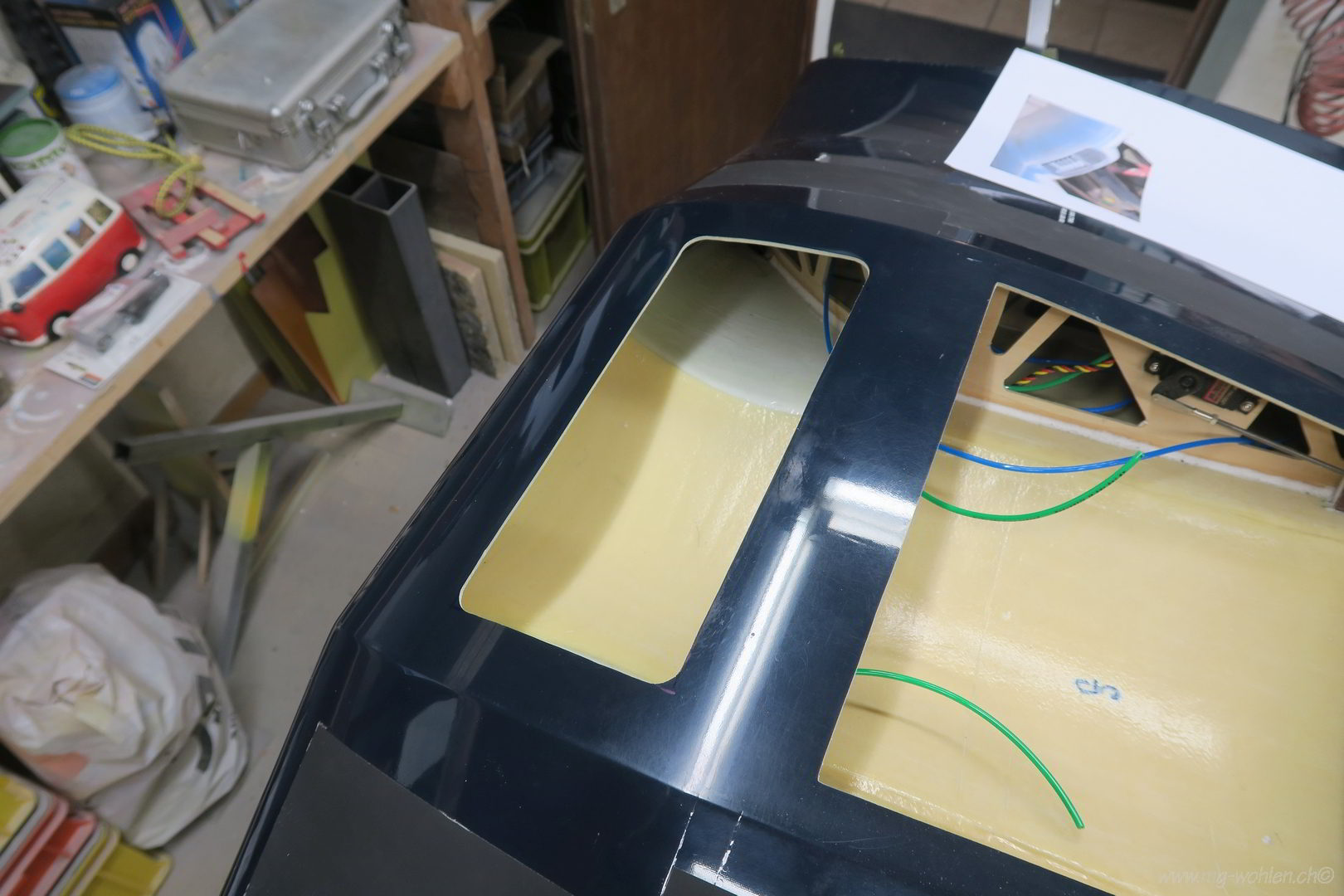

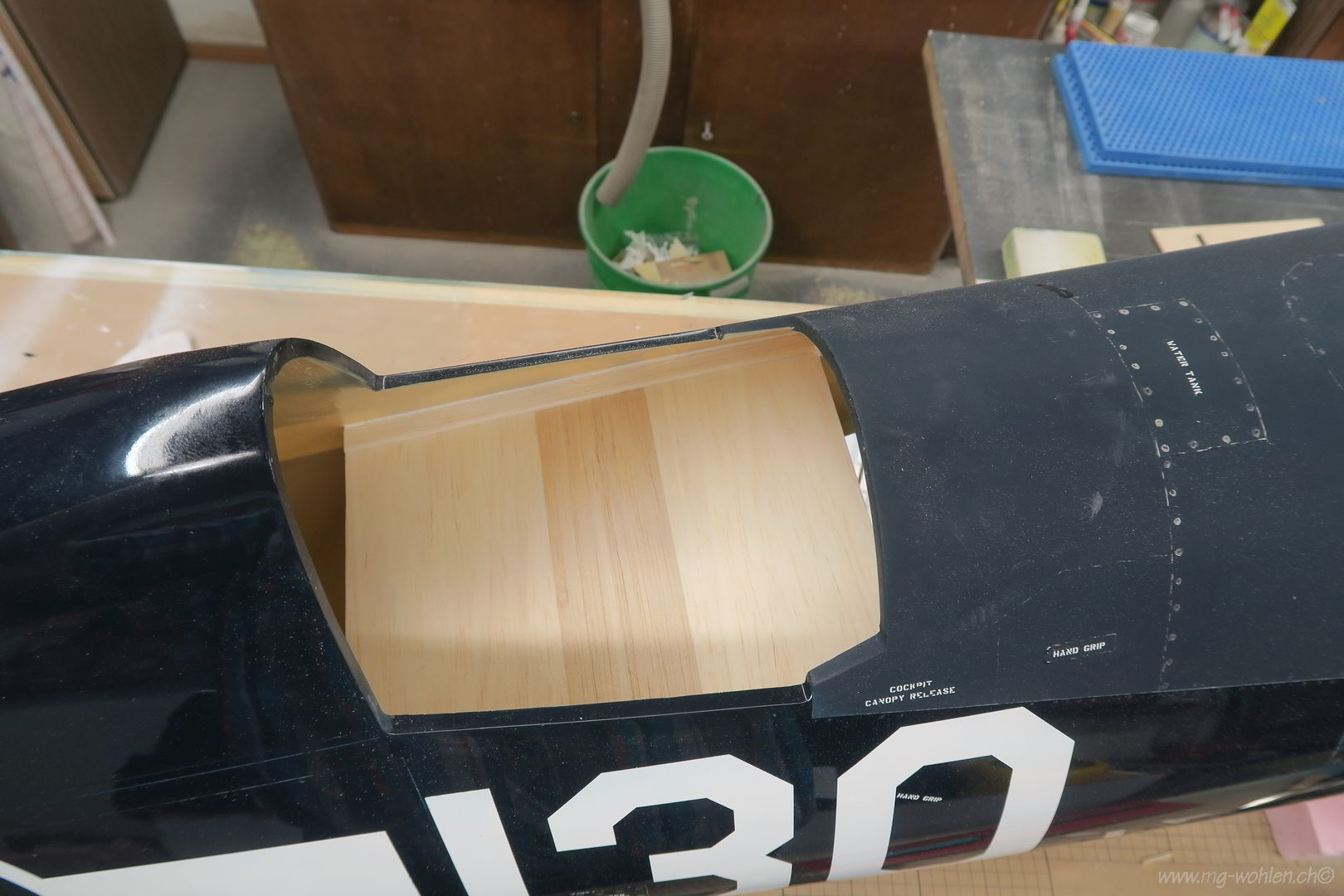

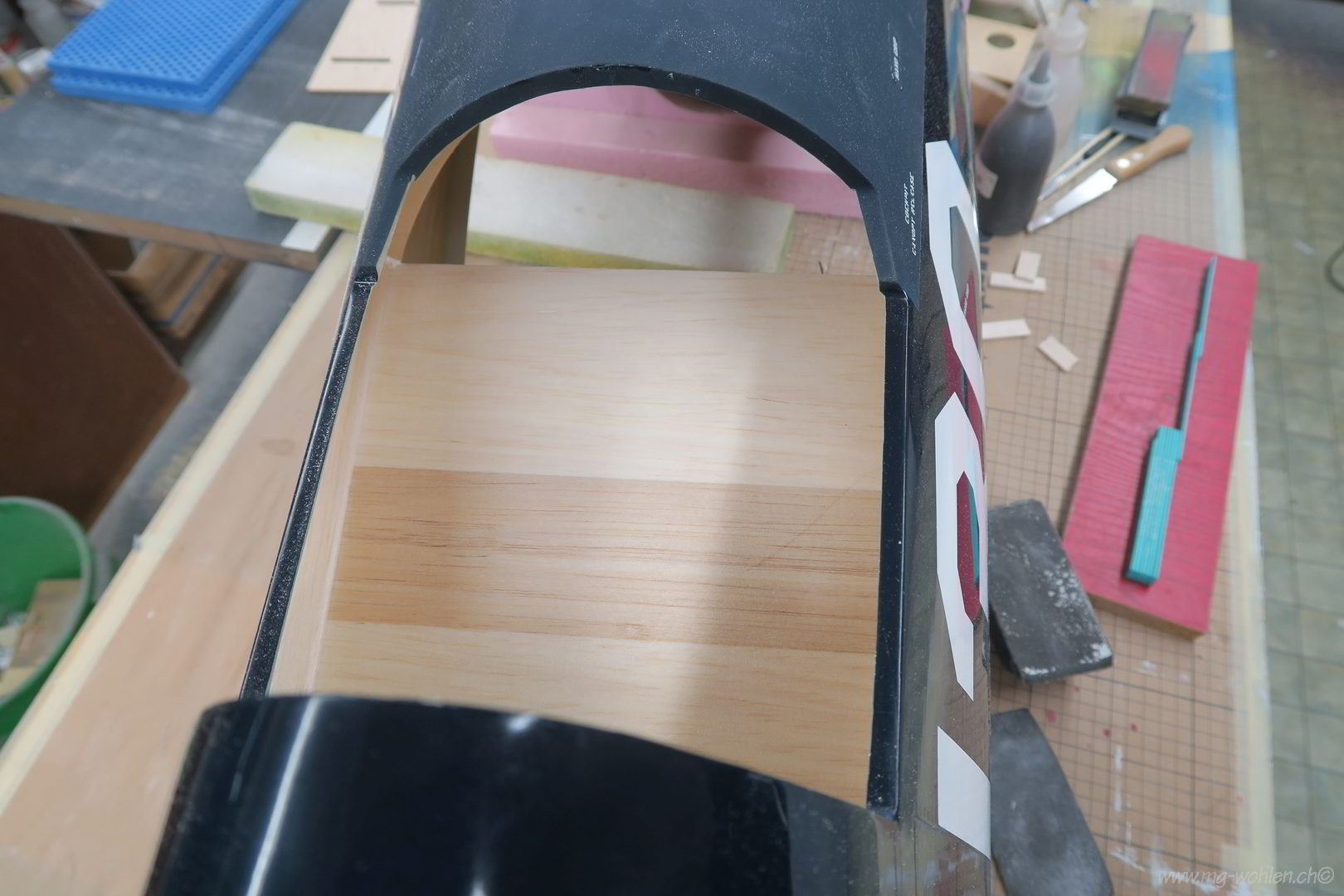

Cockpitboden

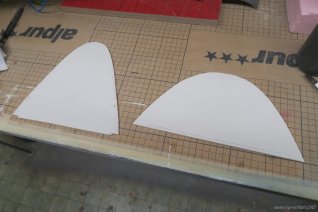

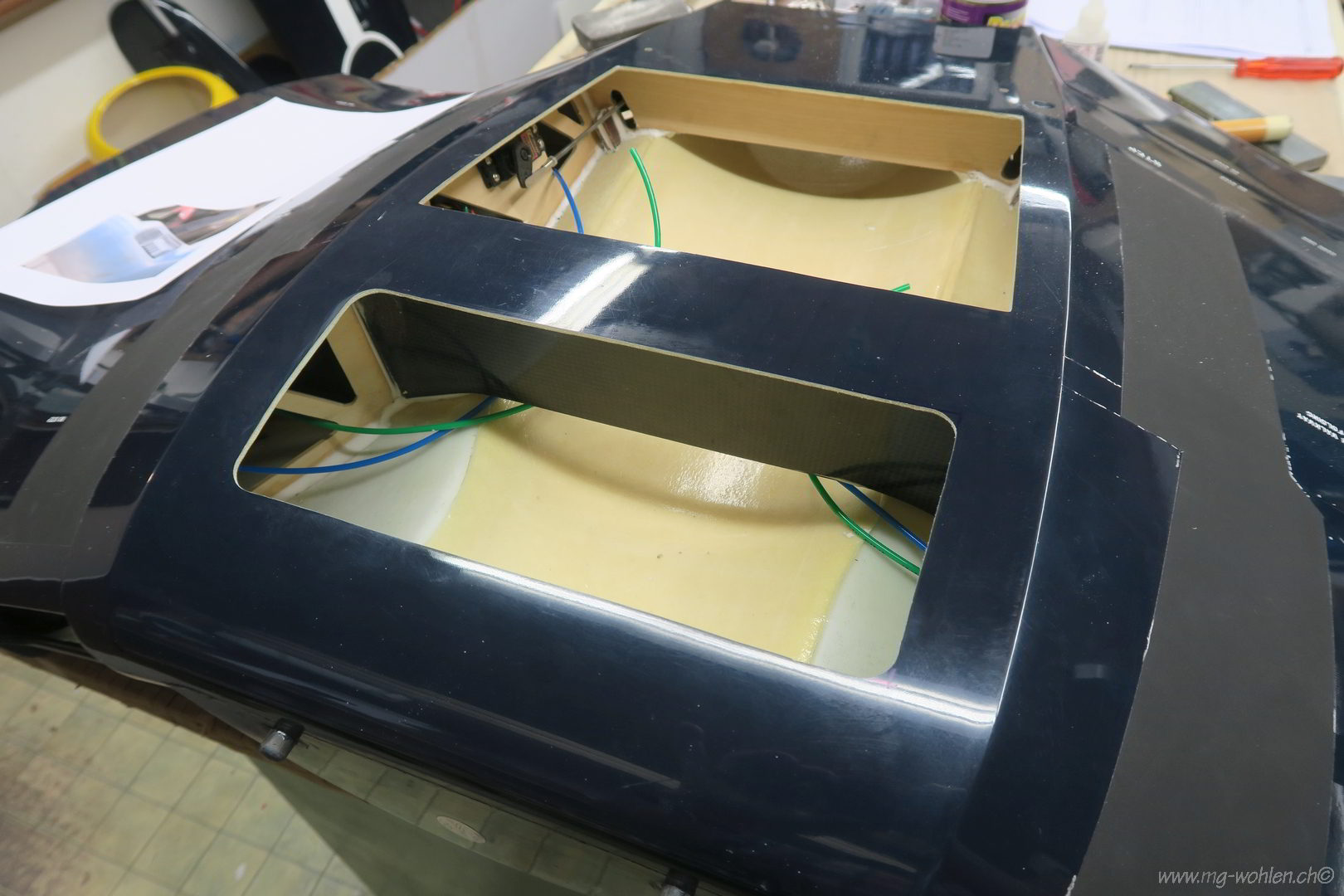

Depronschablonen fur das Cockpit
Hier wird auch noch verschlossen und dann schwarz angemalt

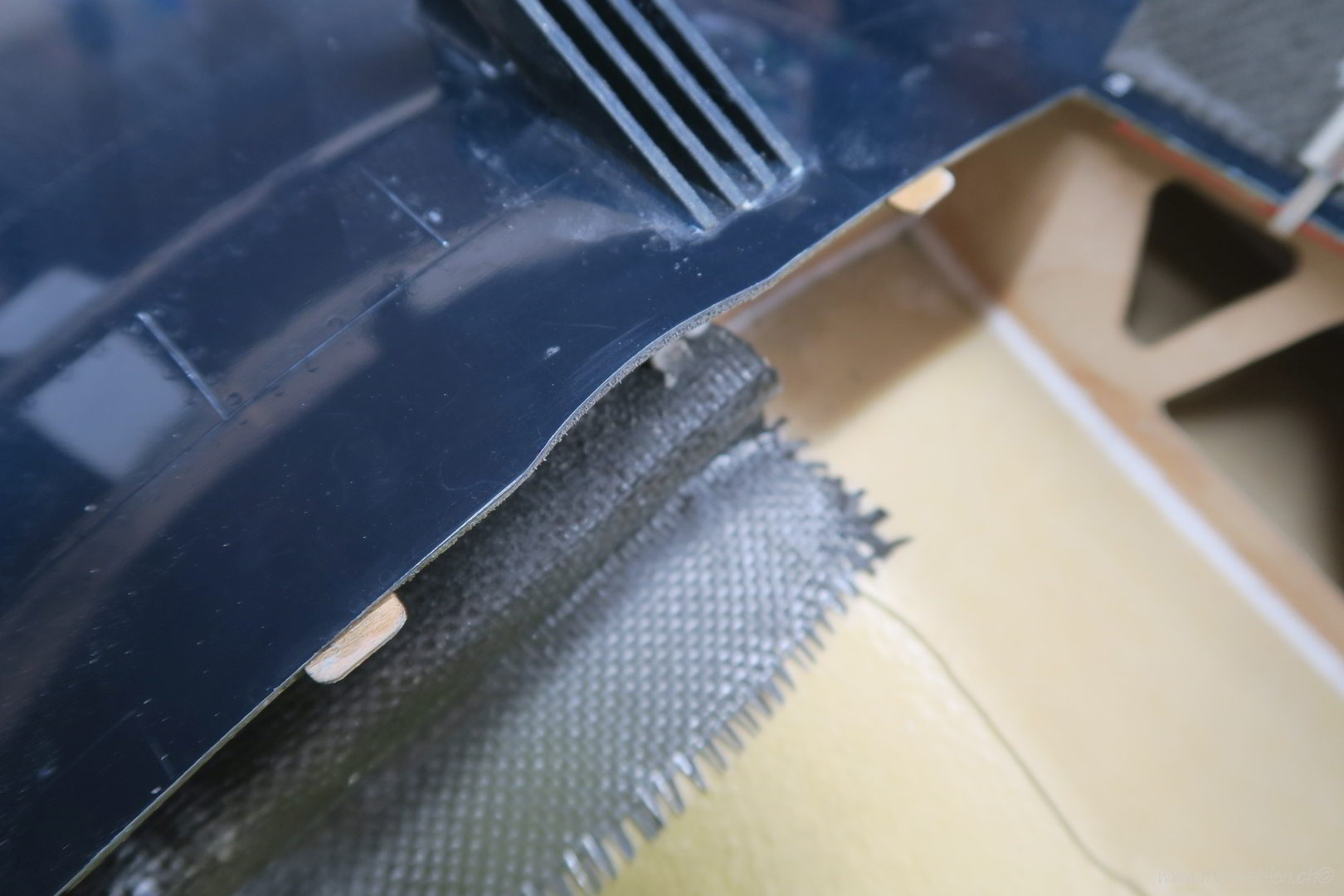

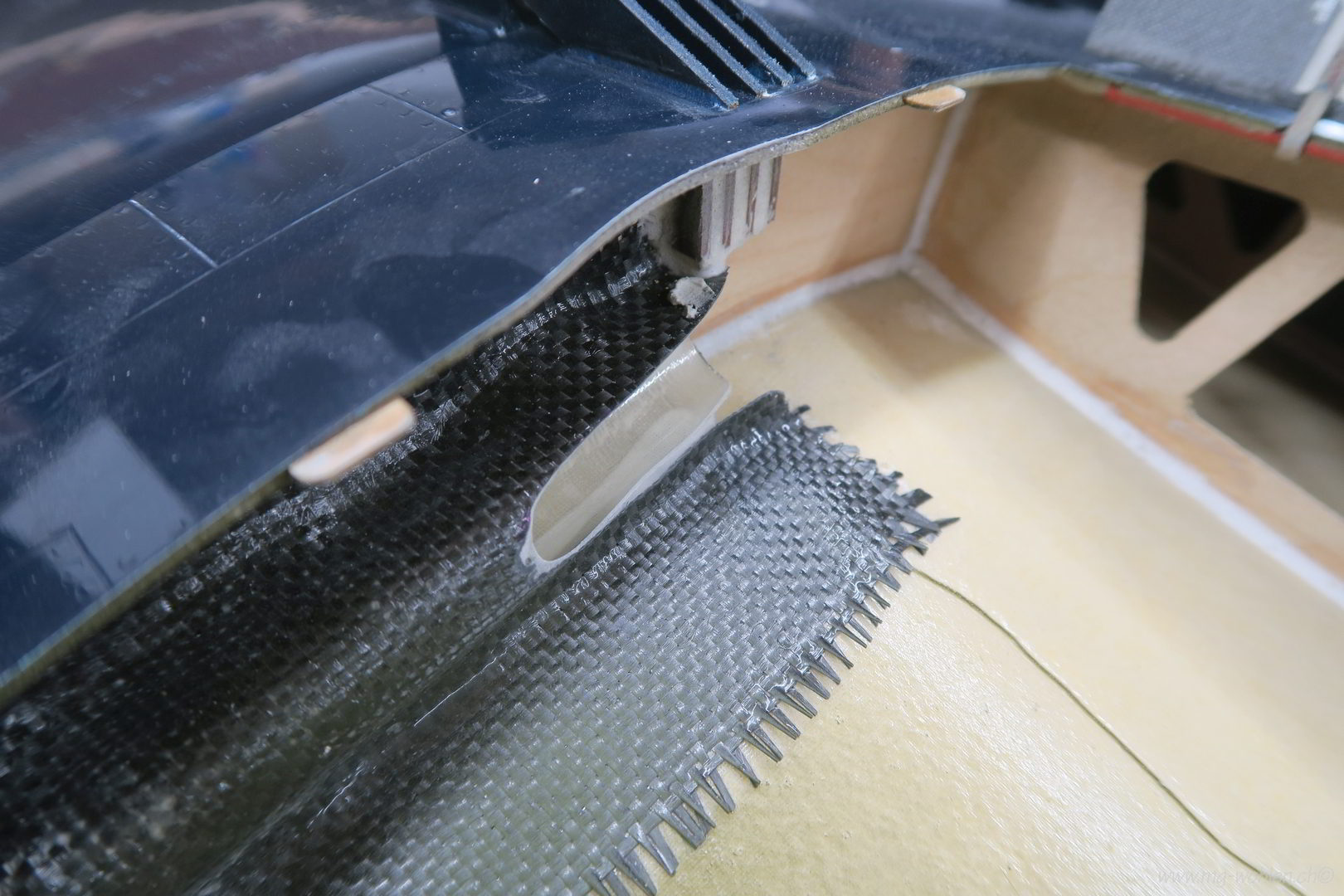

Um Platz zu schaffen wurde die Beplankung aufgeschnitten
Hier kommt der Lufttank hinein
Halterung für den Lufttank

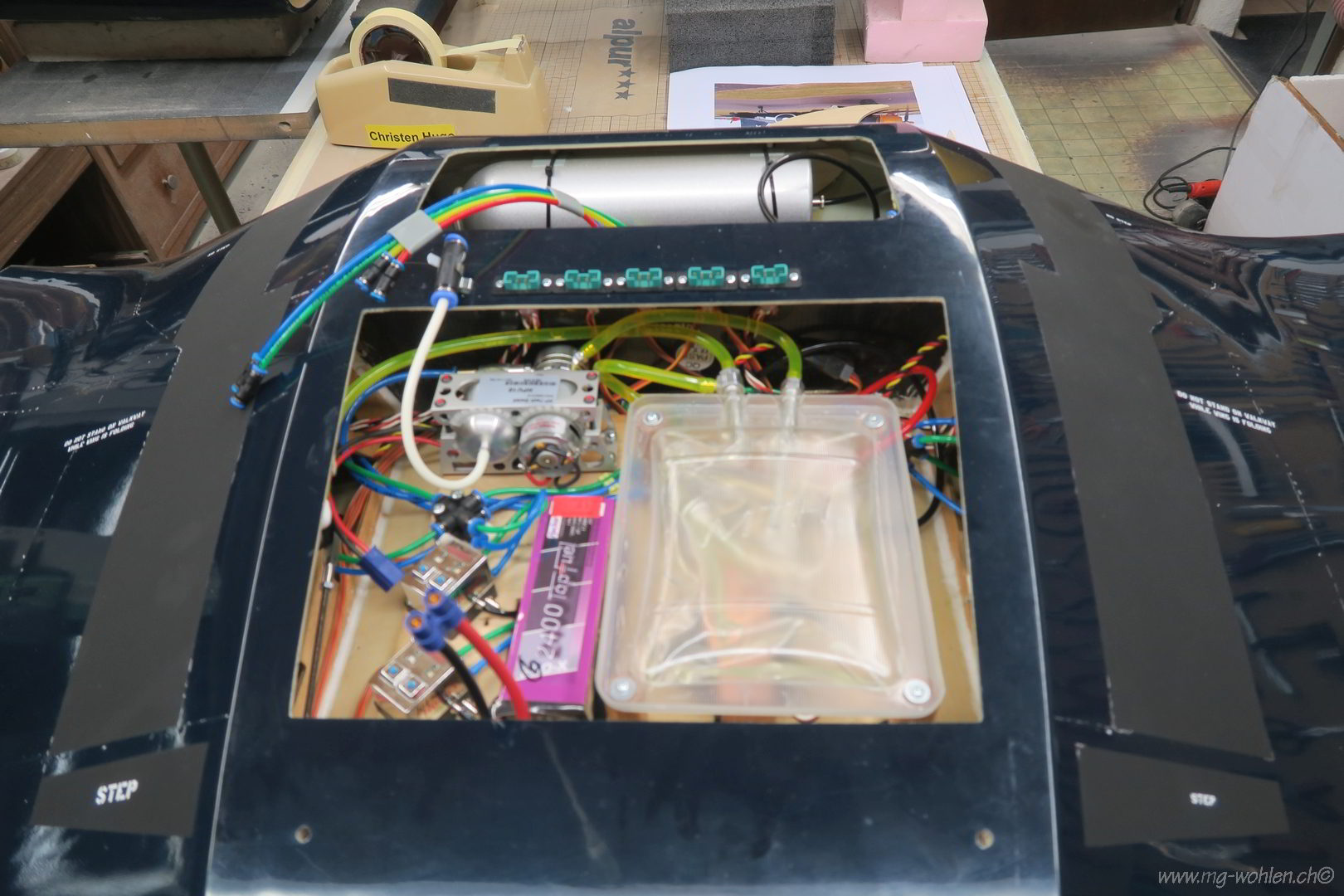

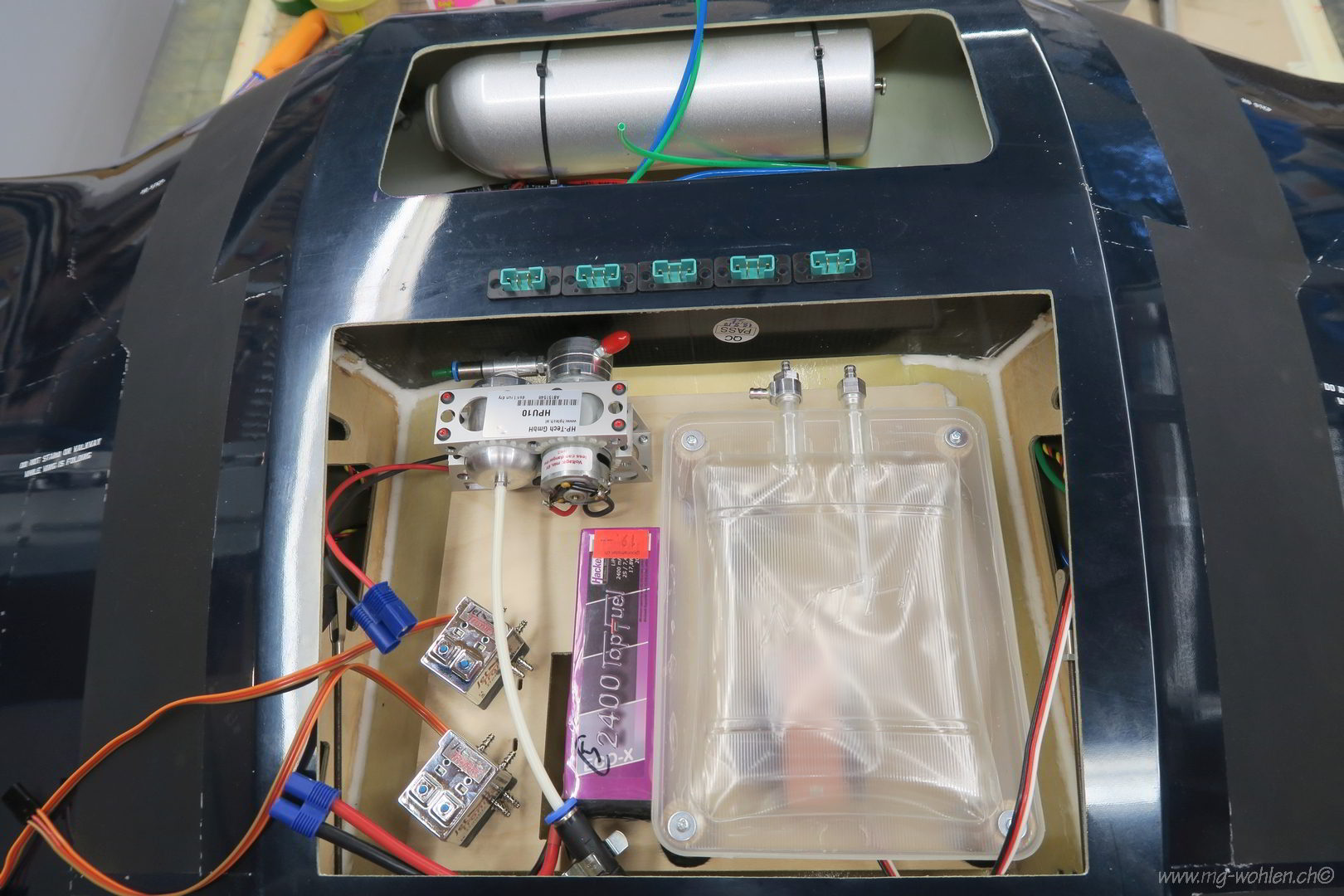

Hier sieht man den Lufttank und die Hydraulik
Im hinteren Teil muss noch eine Verstärkung eingebaut werden
Flügelzylinder angeschlossen

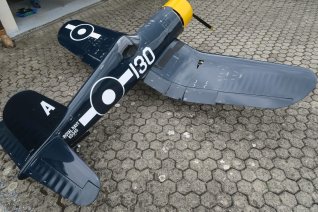

Funktion überprüfenm

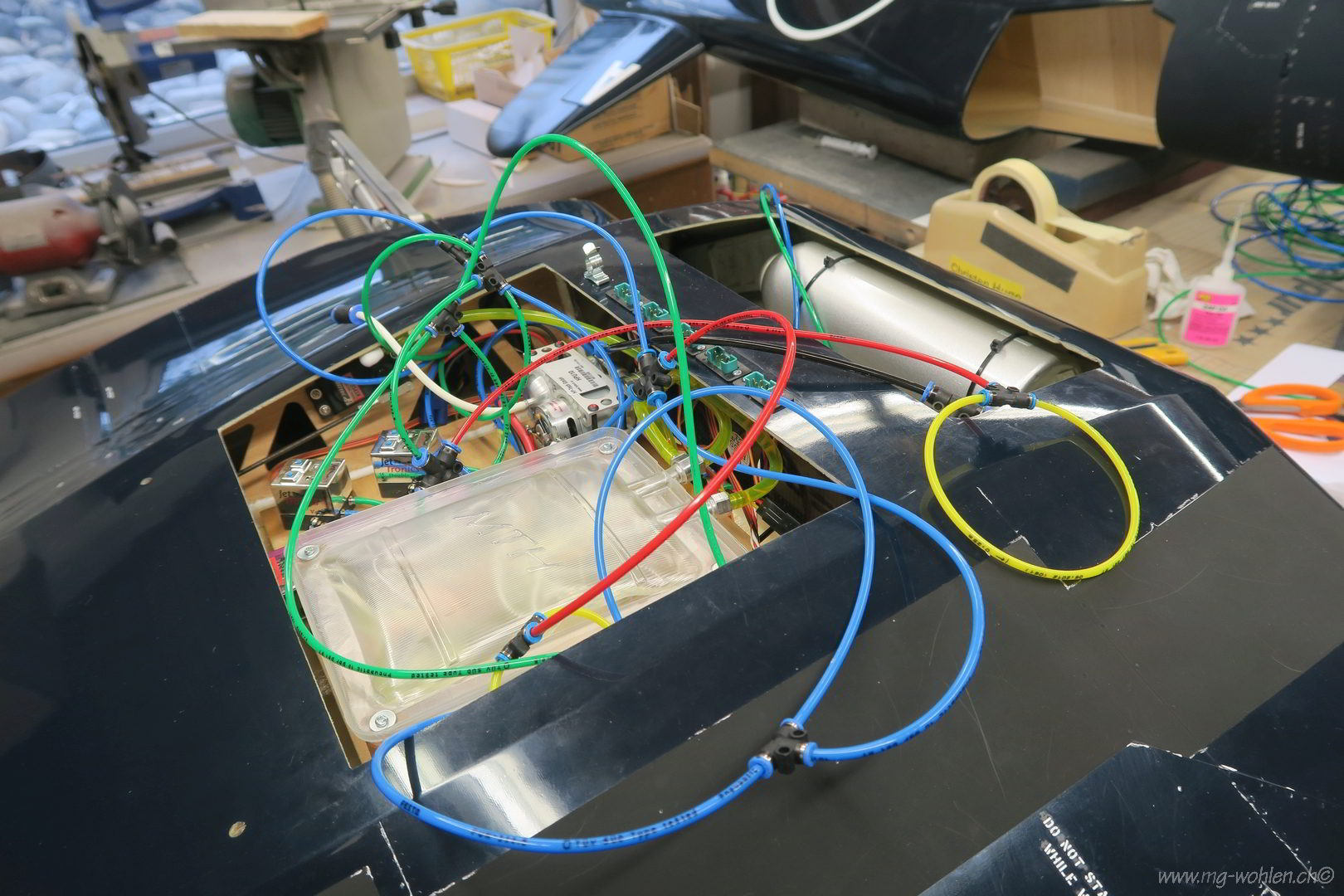

Das ganze ein bisschen sortieren

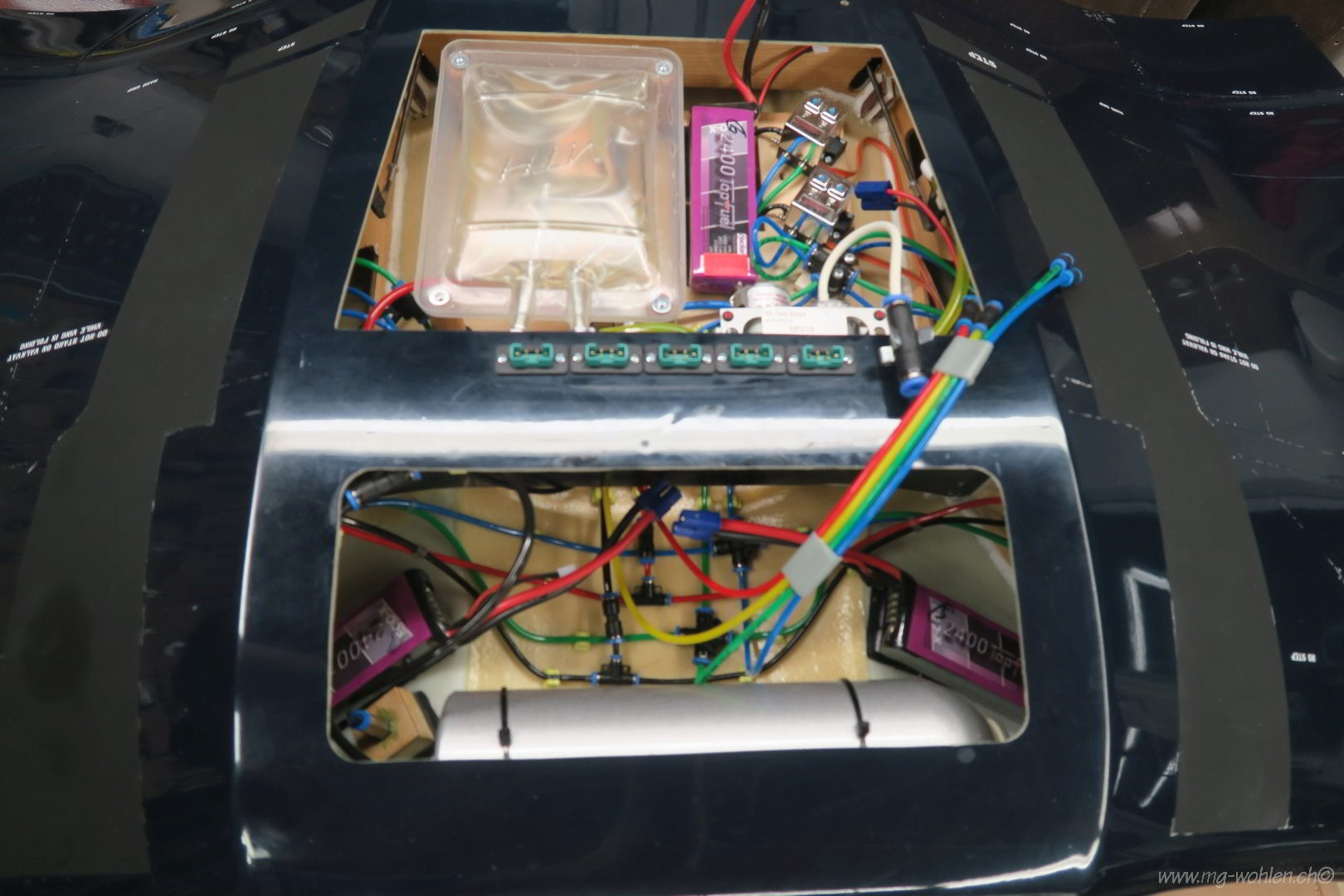

Und aufgeräumt
Schnittstelle Flügel zum Rumpf

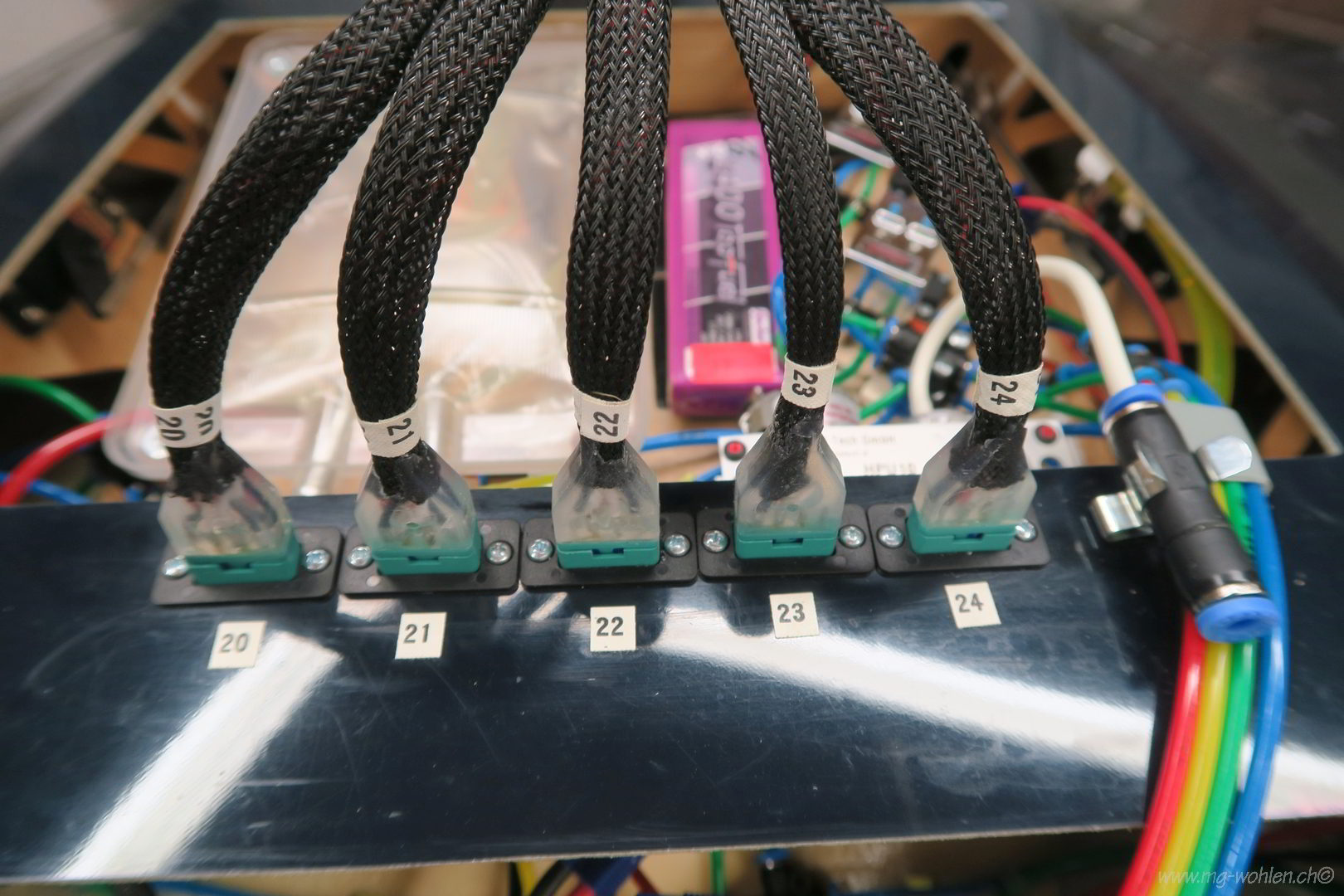

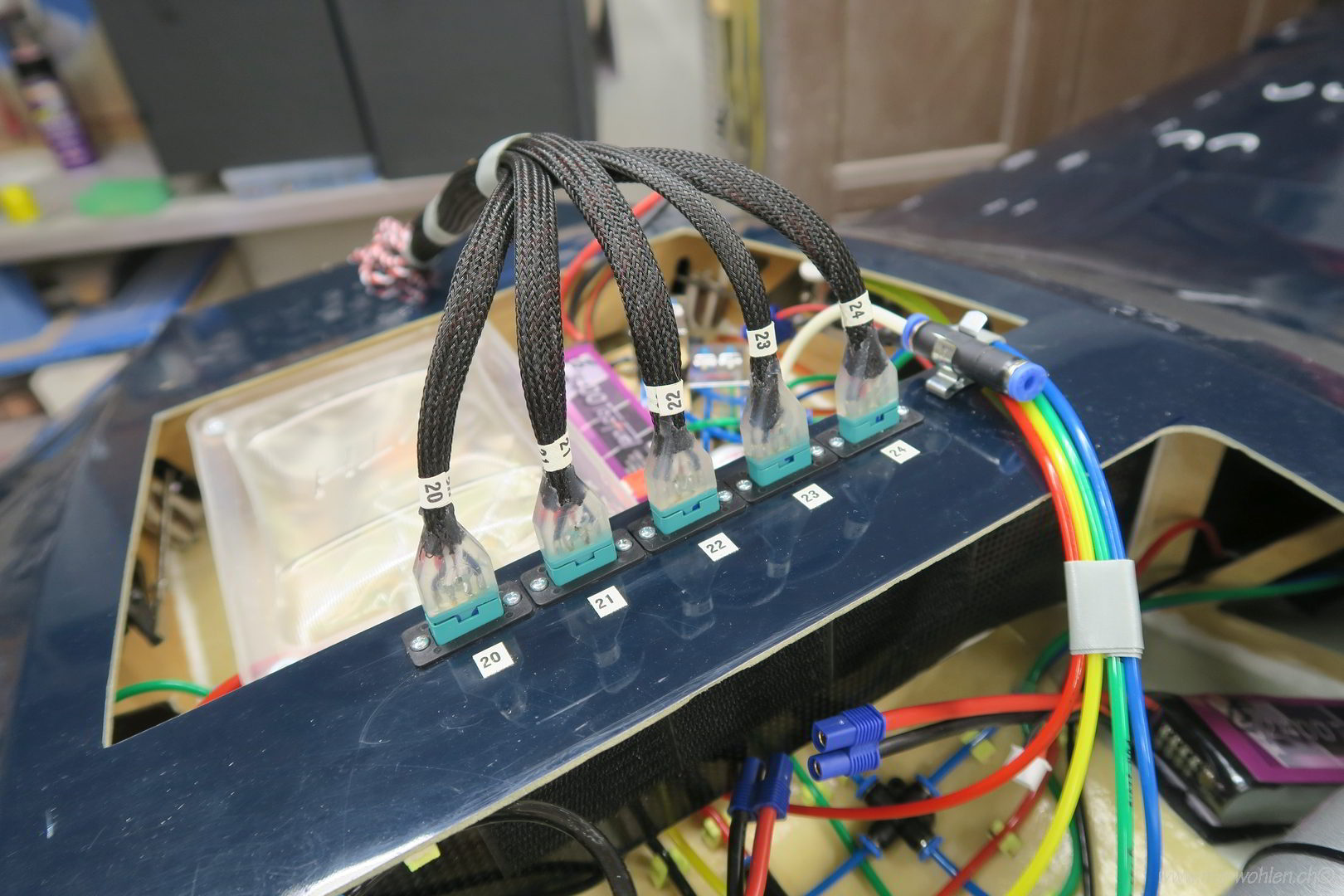

Das ganze noch nummerieren

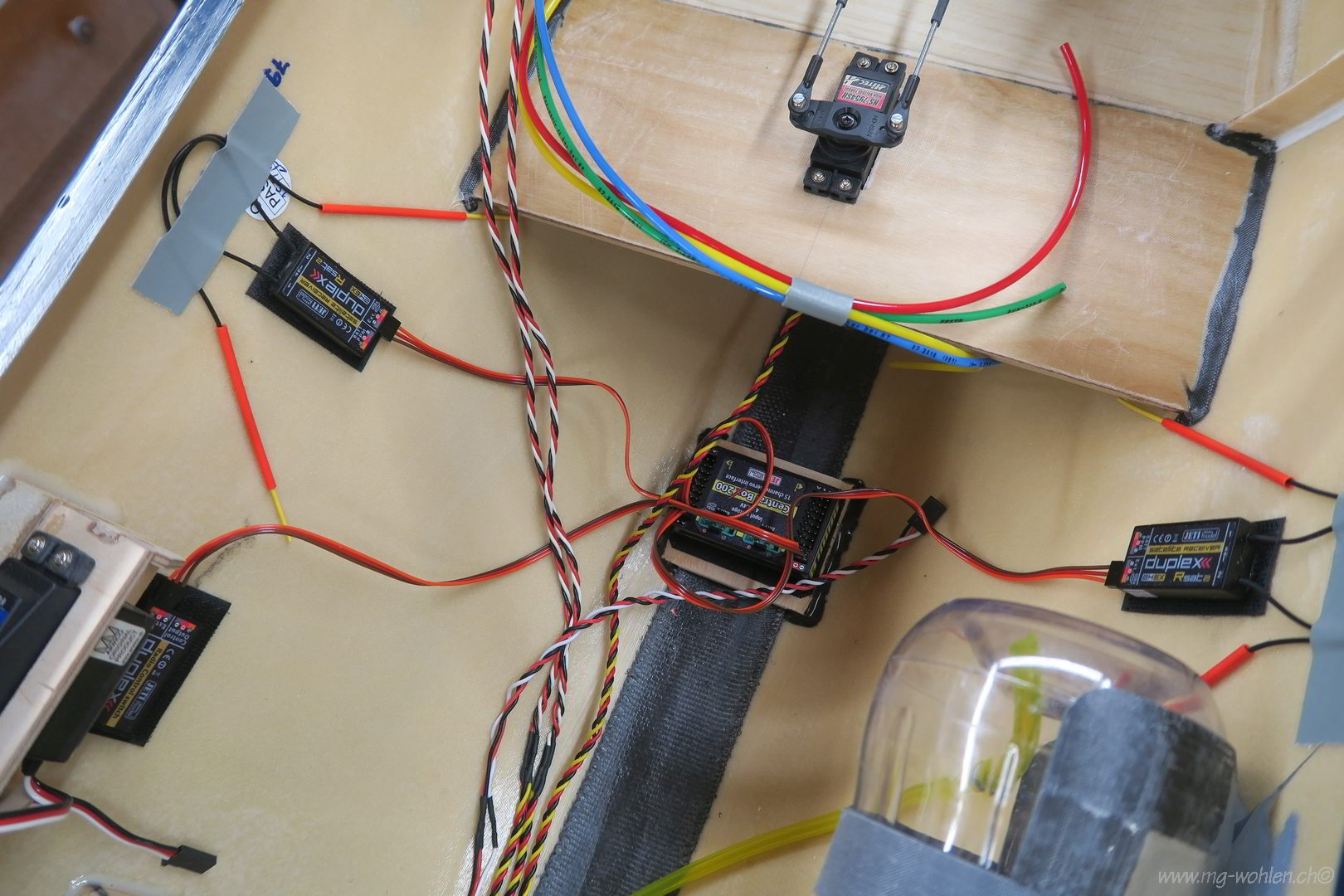

Empfänger und Sateliten im Rumpf
