Mein neues Projekt

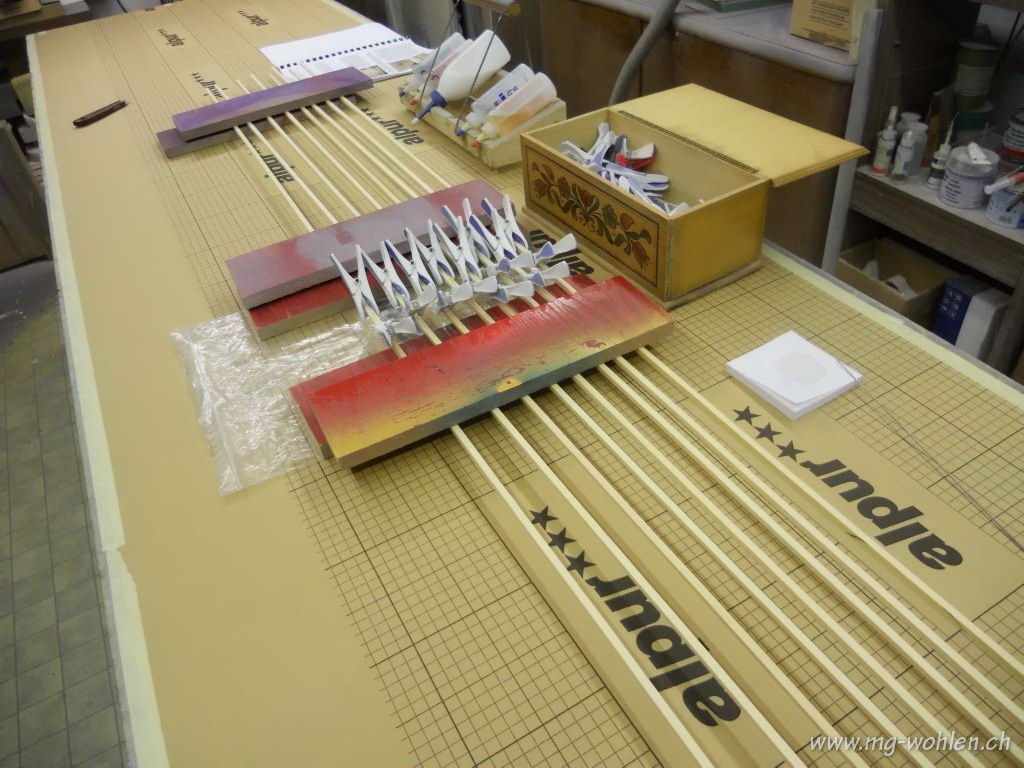

Die geschaefteten Holme zusammenkleben

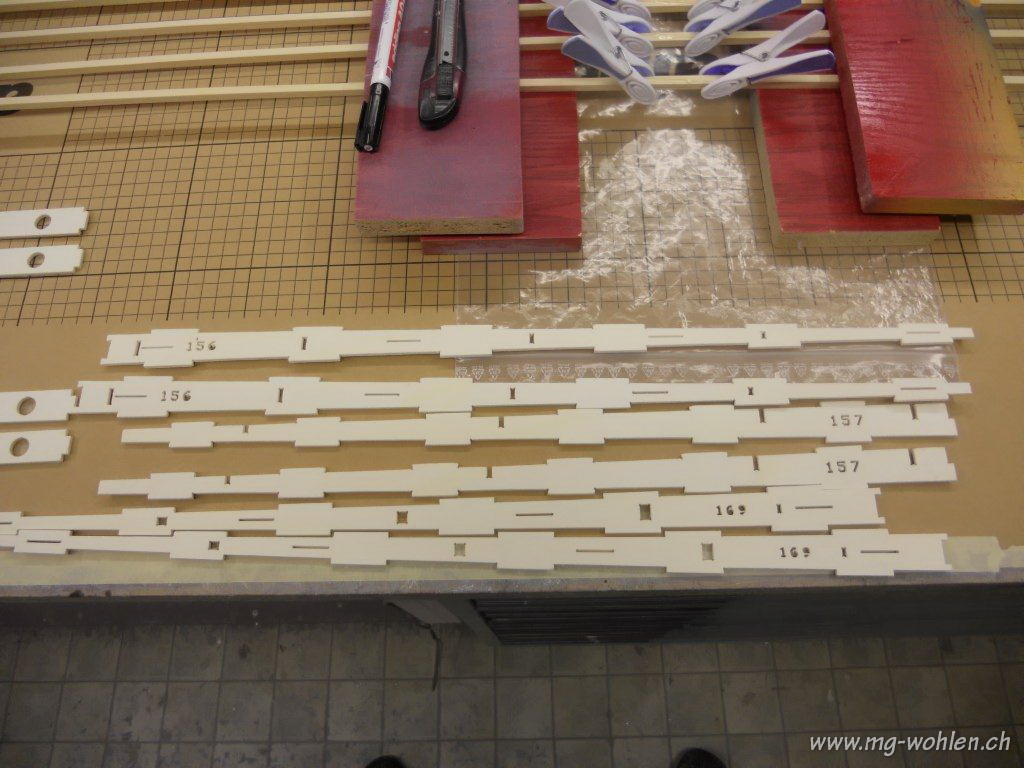

Angefangen wird mit dem Hoehenruder um mich an die bauart zu gewoehnen

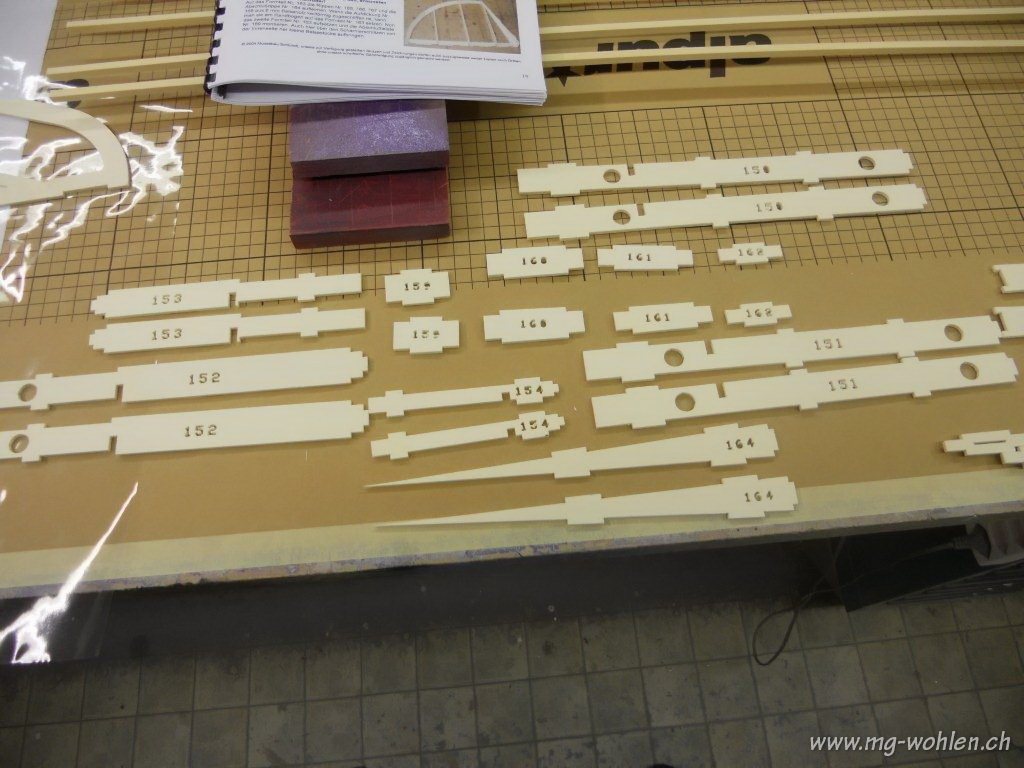

Die Rippen vom Hoehenruder

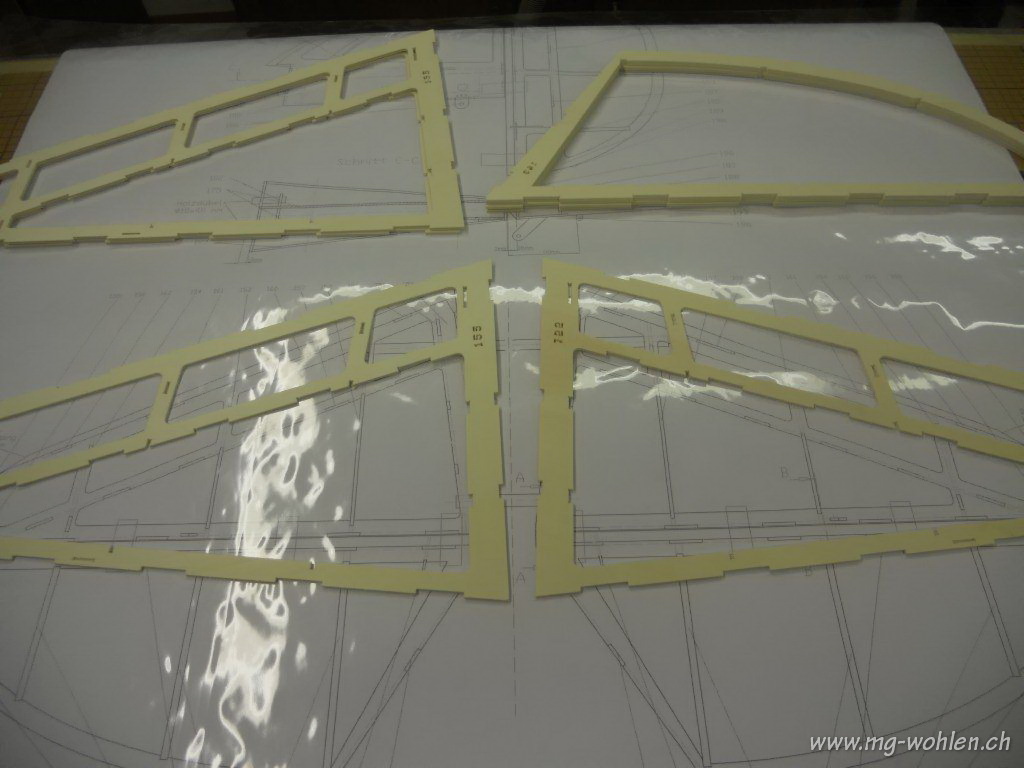

alles mit Weissleim verklebt und zusammengefuegt

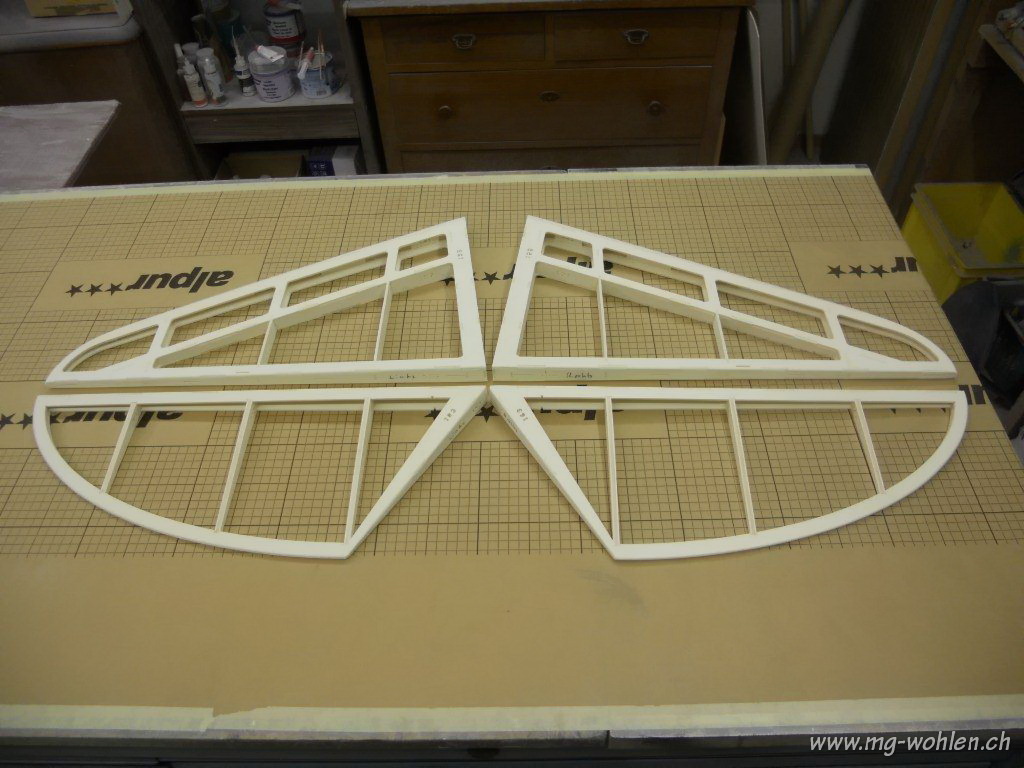

Das Ergebnis von einem Abend

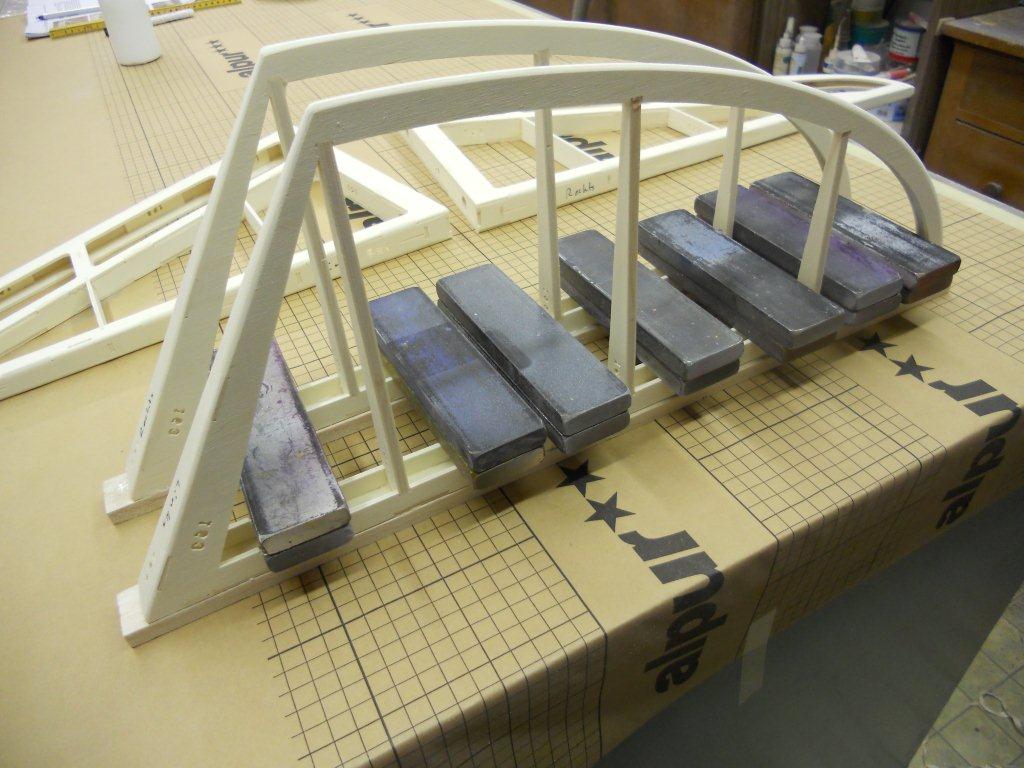

Und vor dem Schlafen gehen noch schnell eine Nasenleiste aufkleben

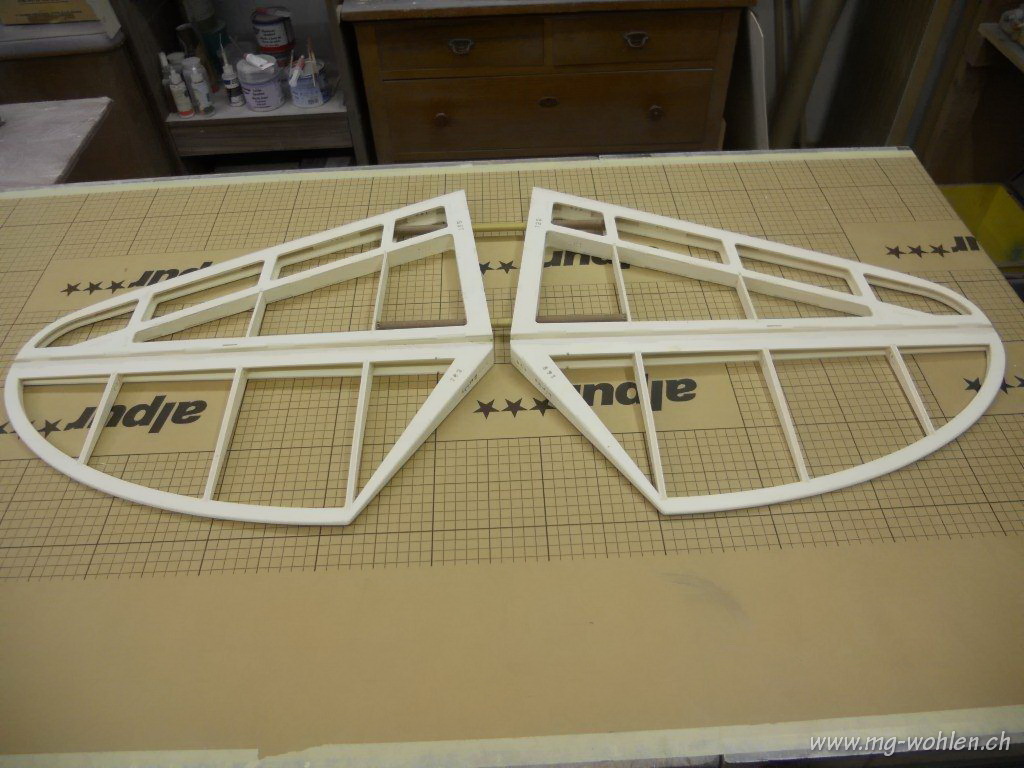

hoehenleitwerk fertig verschliffen inkl.steckung

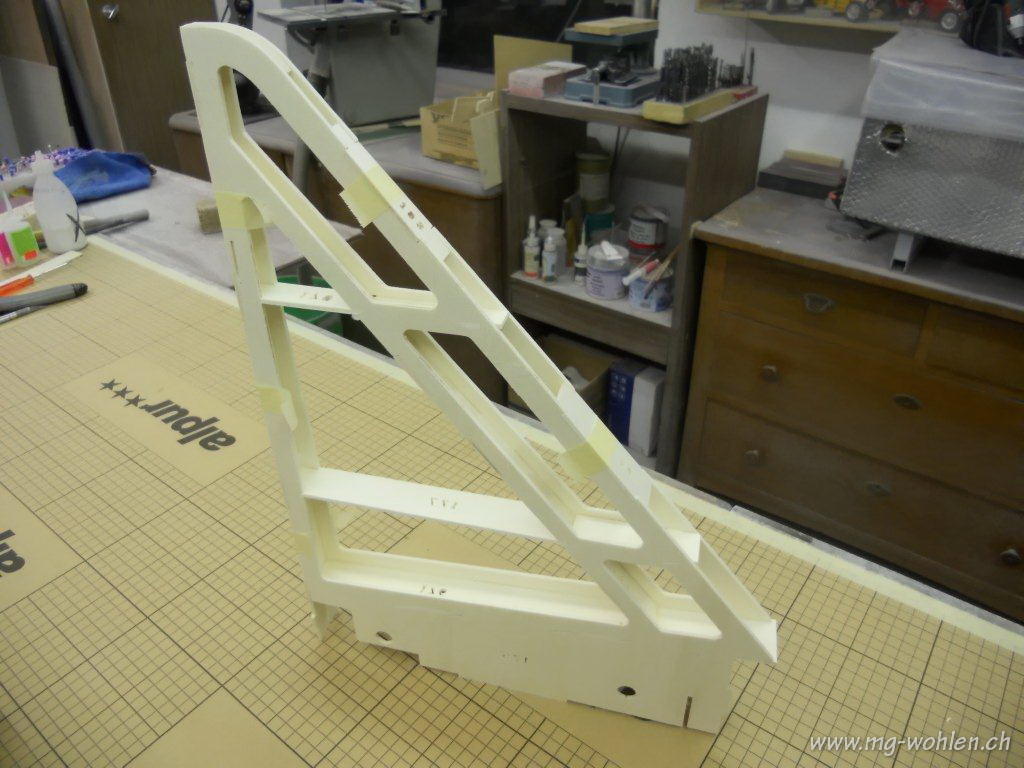

seitenleitwerk im rohbau

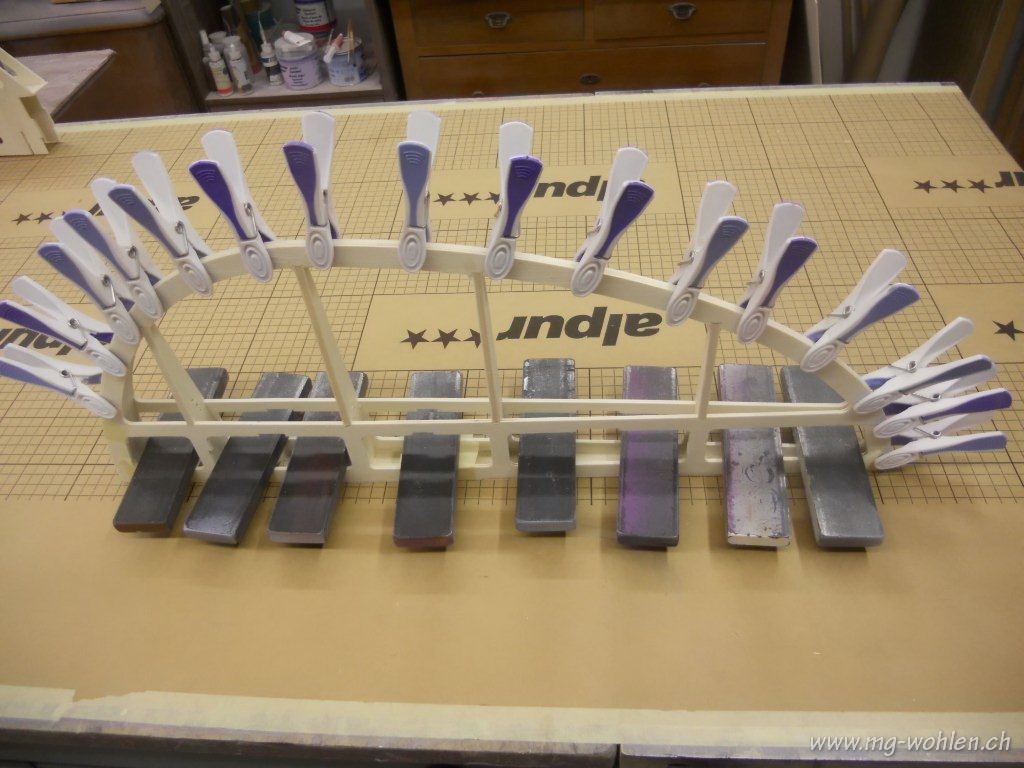

seitenruder ausrichten. die neuen waescheklammern mit gummieinlage sind hervorragend

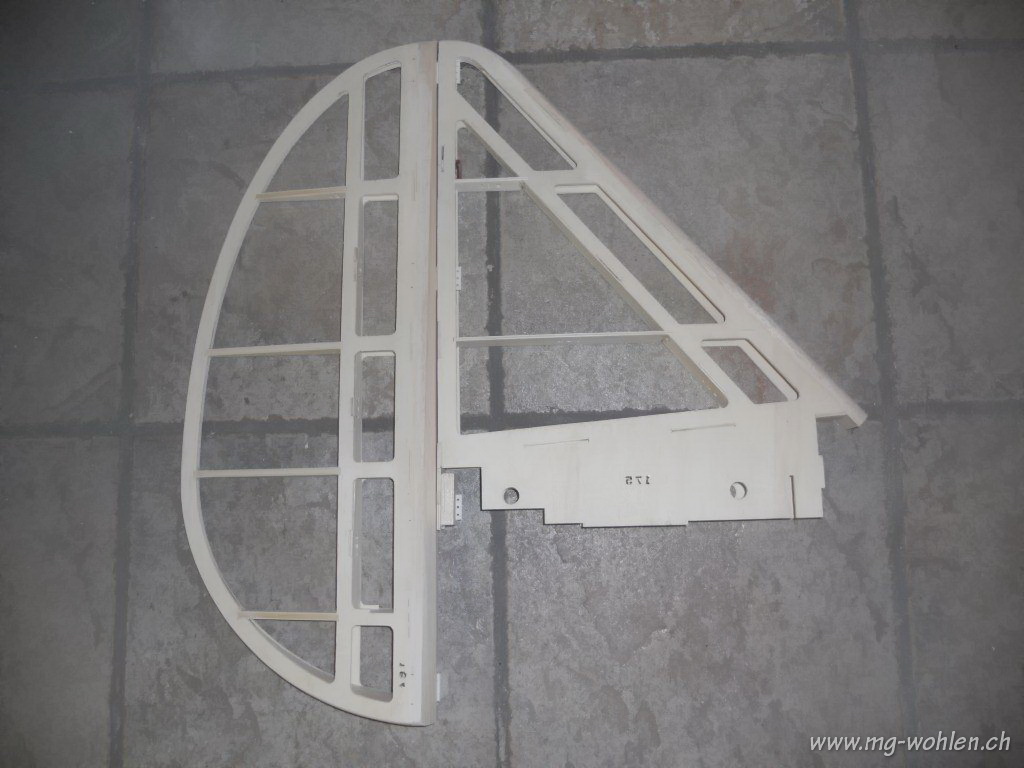

Seitenleitwerk im Rohbau verschliffen

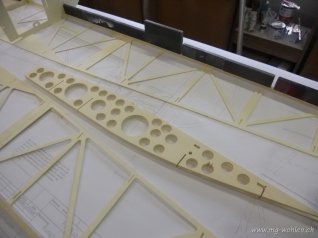

der Rohbau der Flaechen

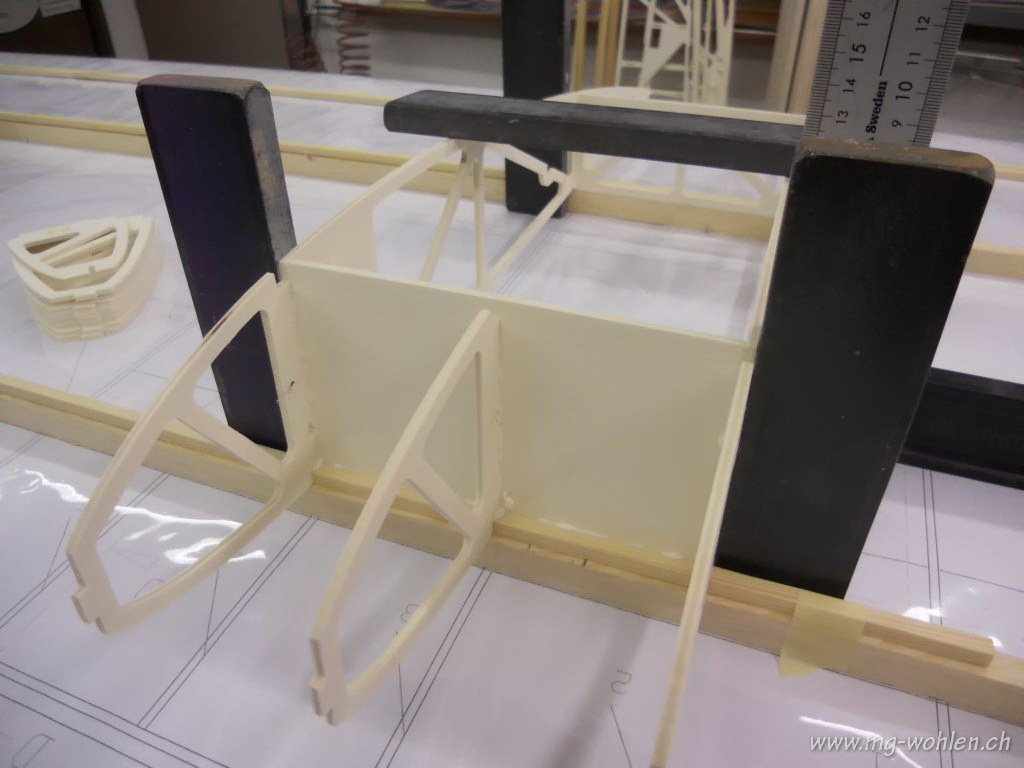

Wird auch mit Weissleim verklebt

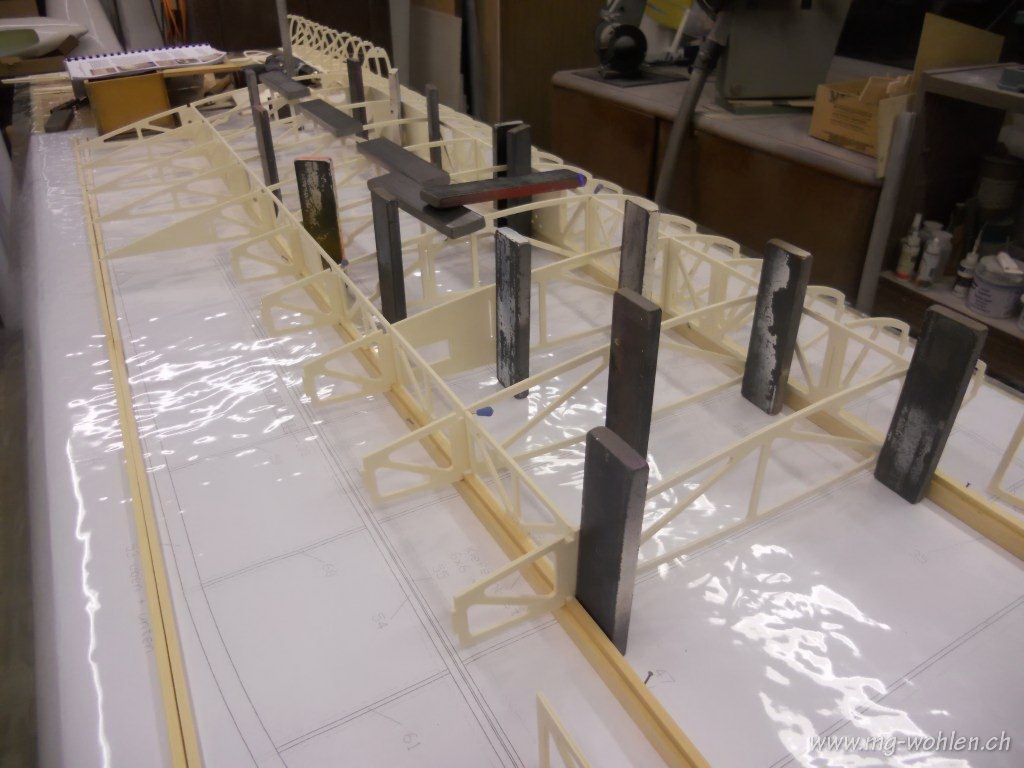

Und geht zuegig voran

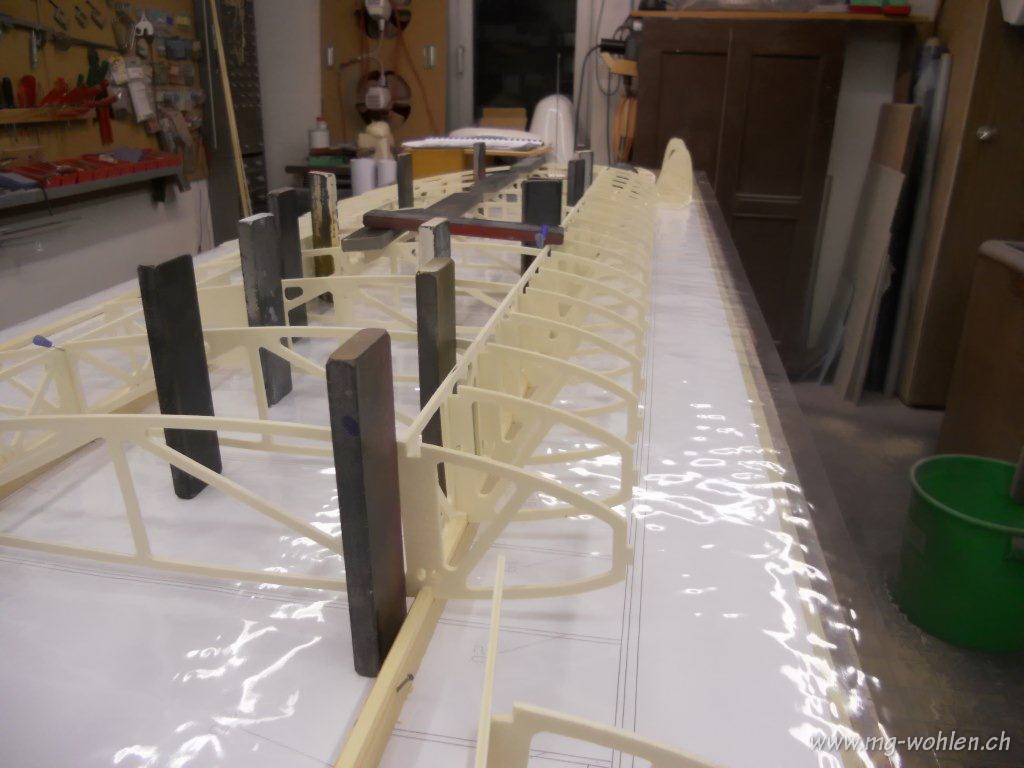

Holzbau ist einfach schoen
Die Flaechen bestehen hauptsaechlich aus Pappelsperrholz und Kiefernleisten

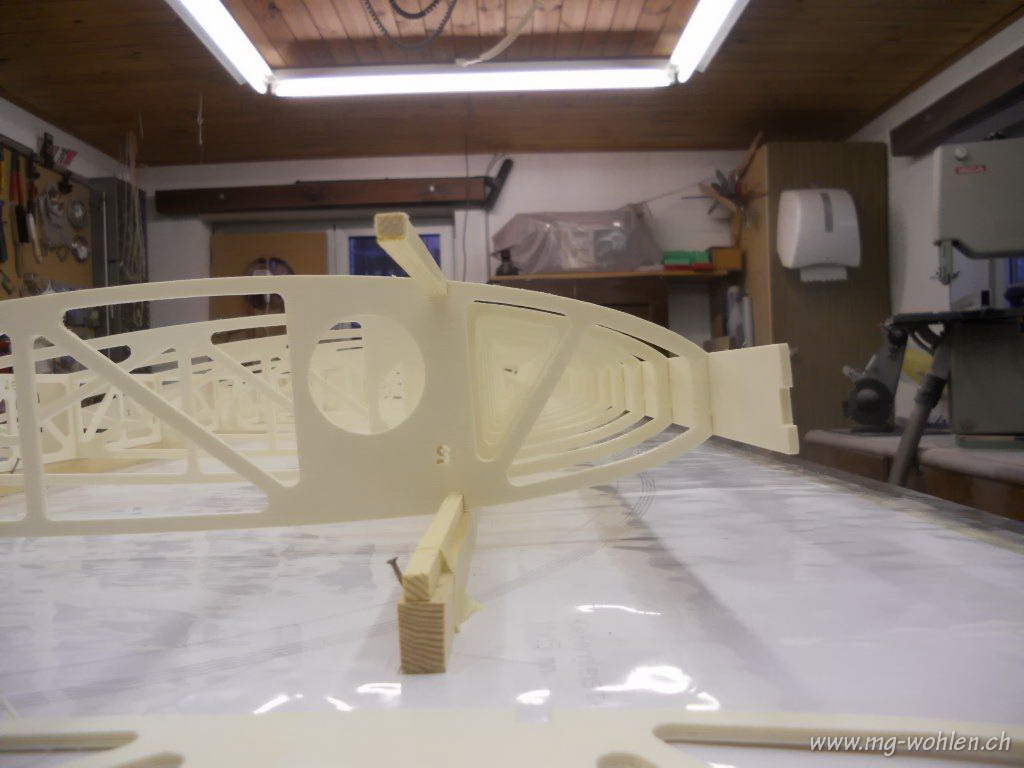

Dank sei CNC

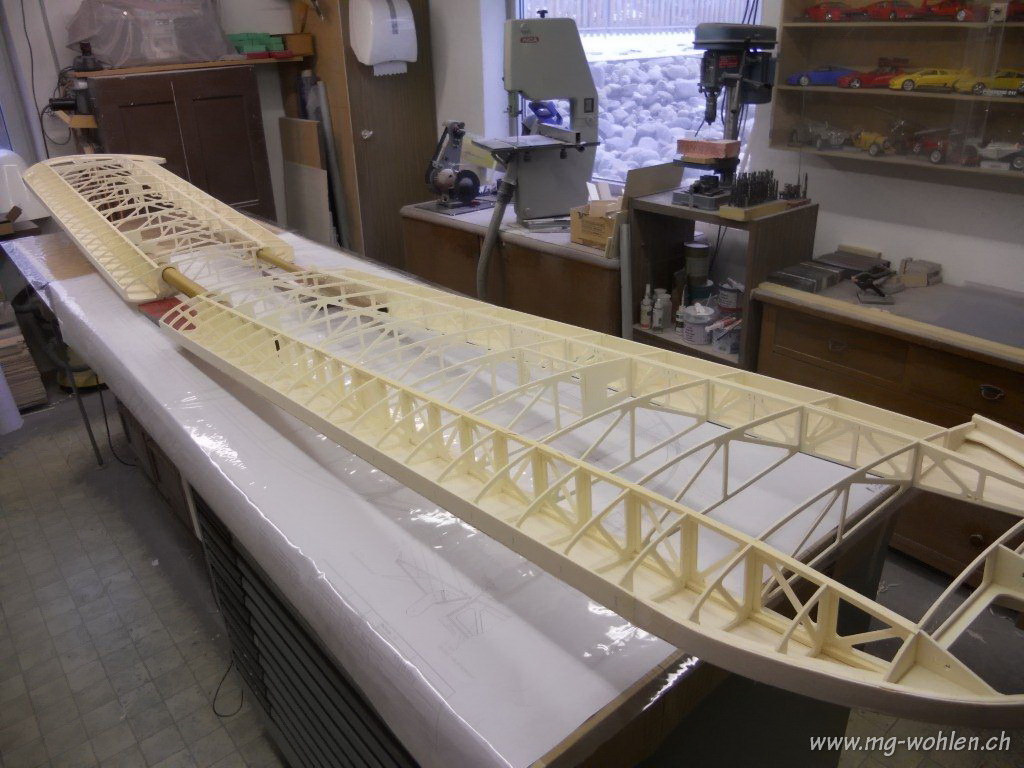

Beachtliche 380cm mit viel V-Form

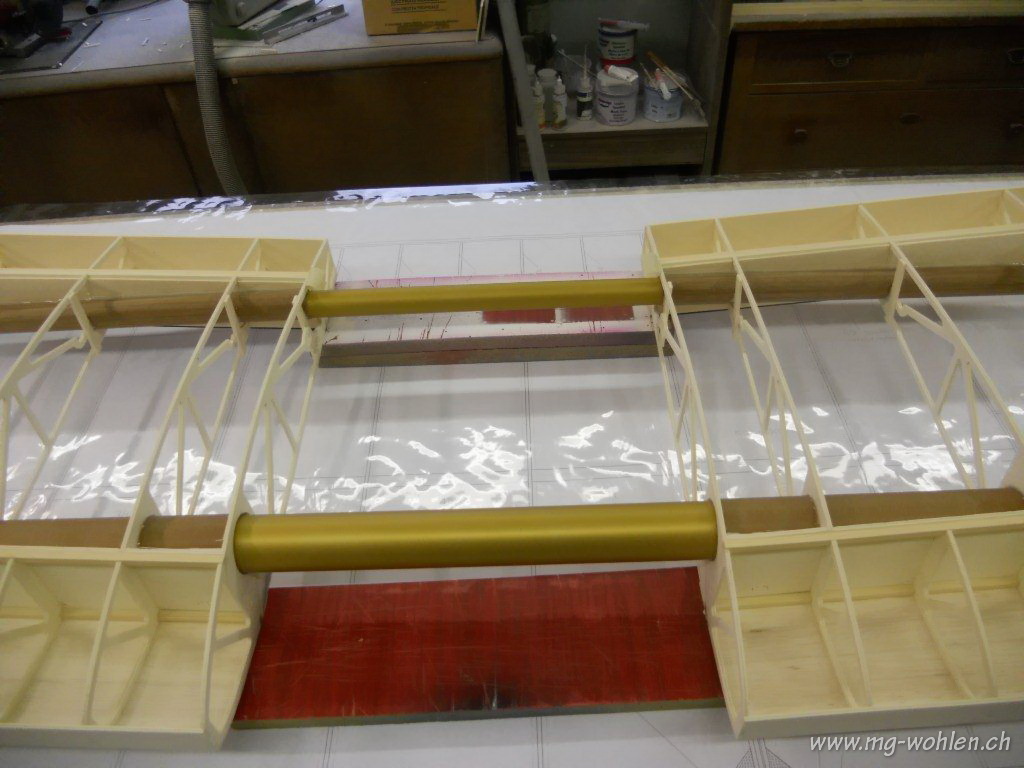

Ein zweites Steckrohr wurde zur Verstaerkung eingebaut

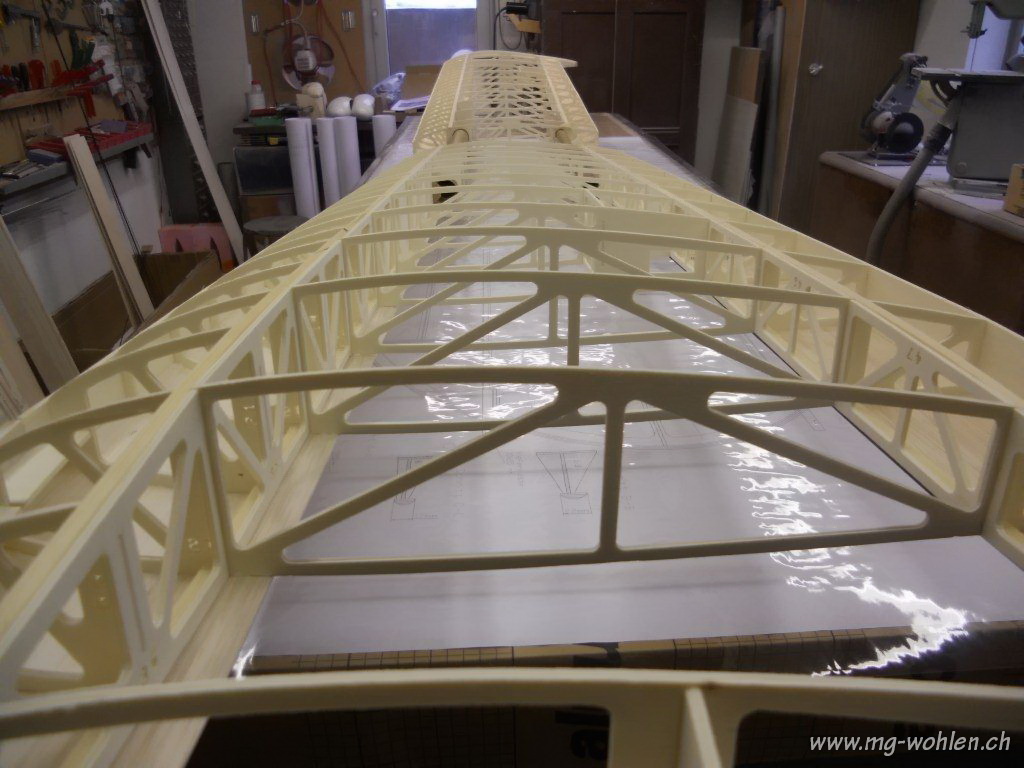

Filigran und schoen

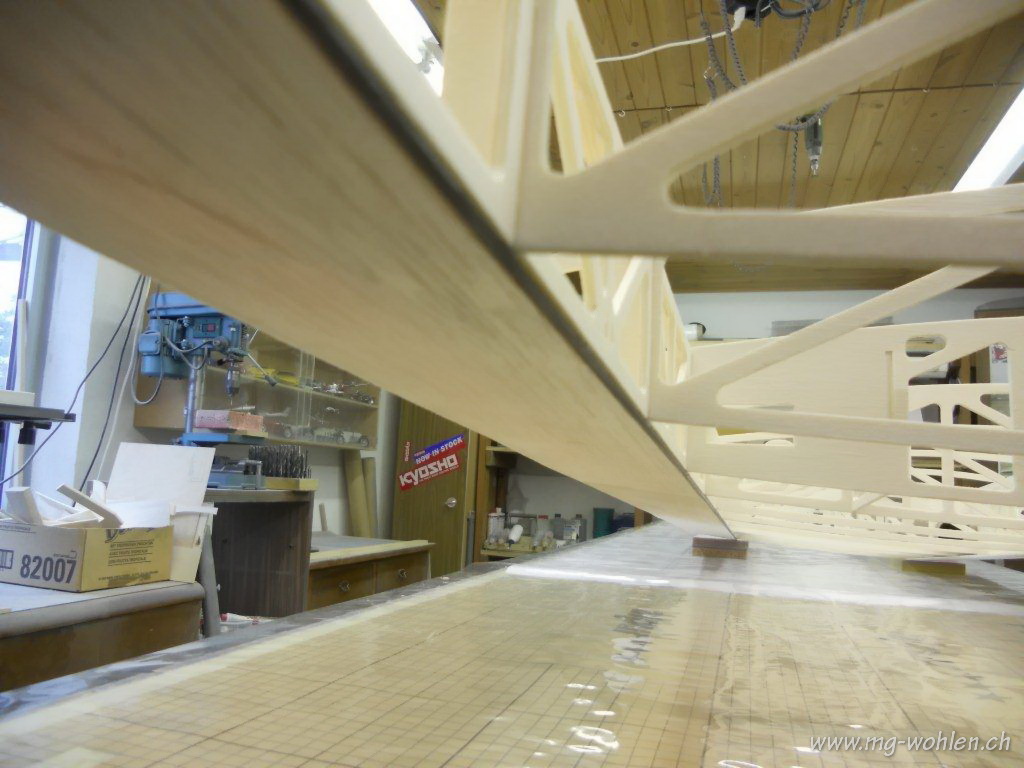

Ein 2mm Kohlestab zur Verstaerkung auf den hinteren Holm kleben

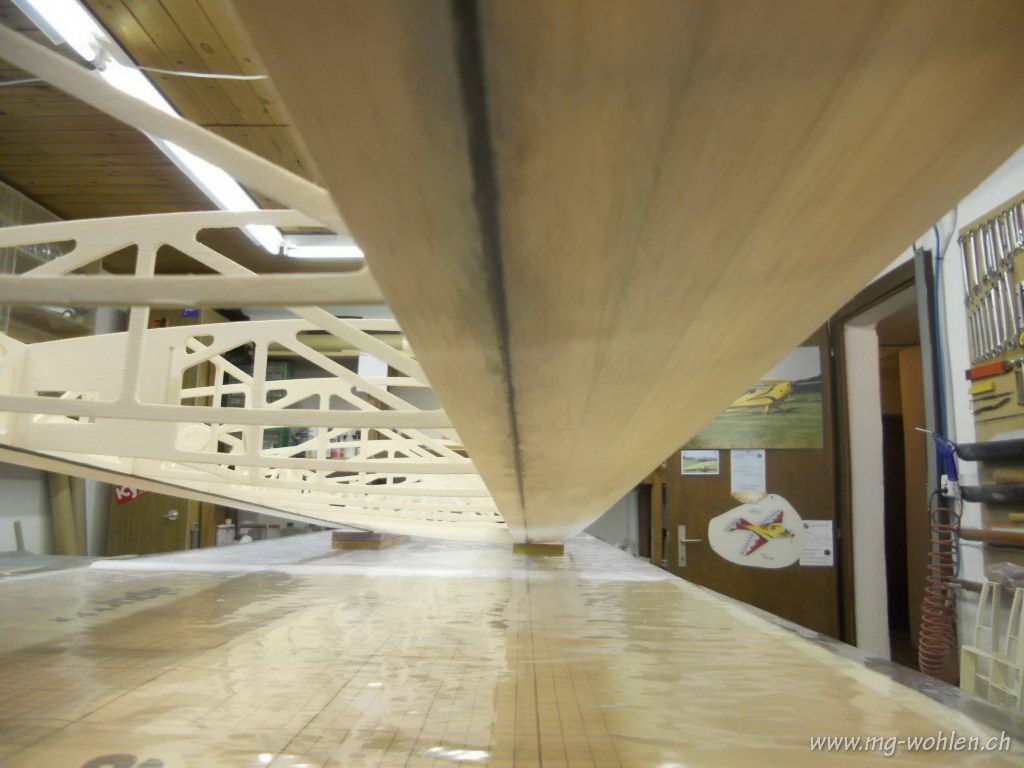

Auch der vordere Holm wird Verstaerkt

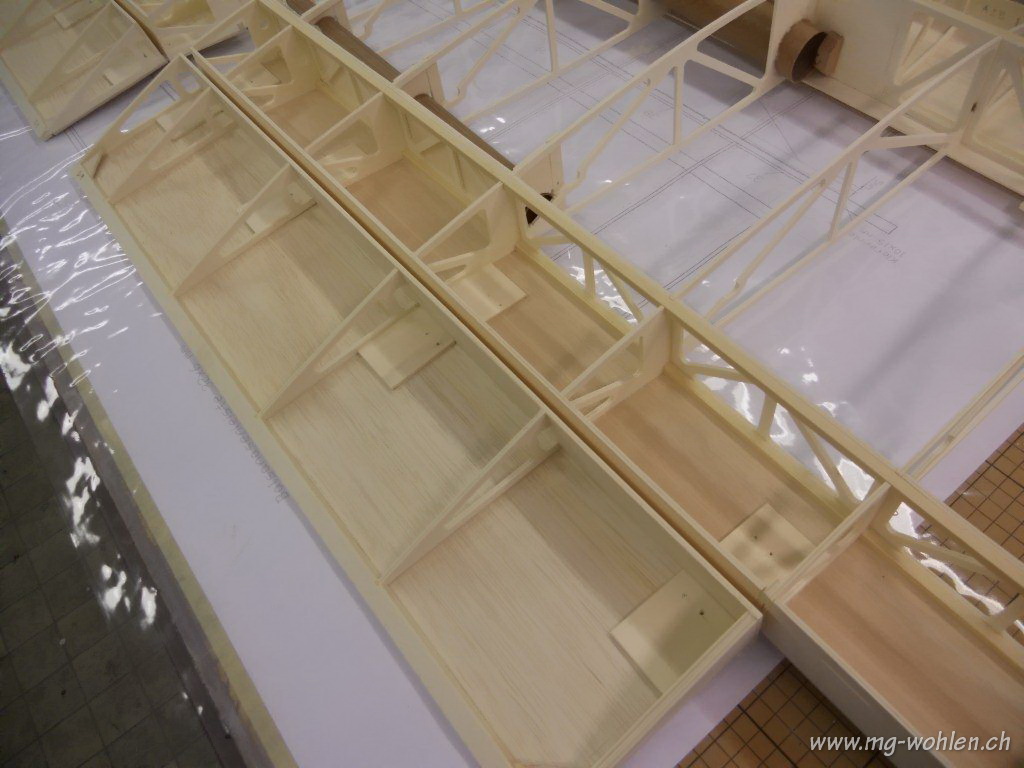

Und ich will Landeklappen

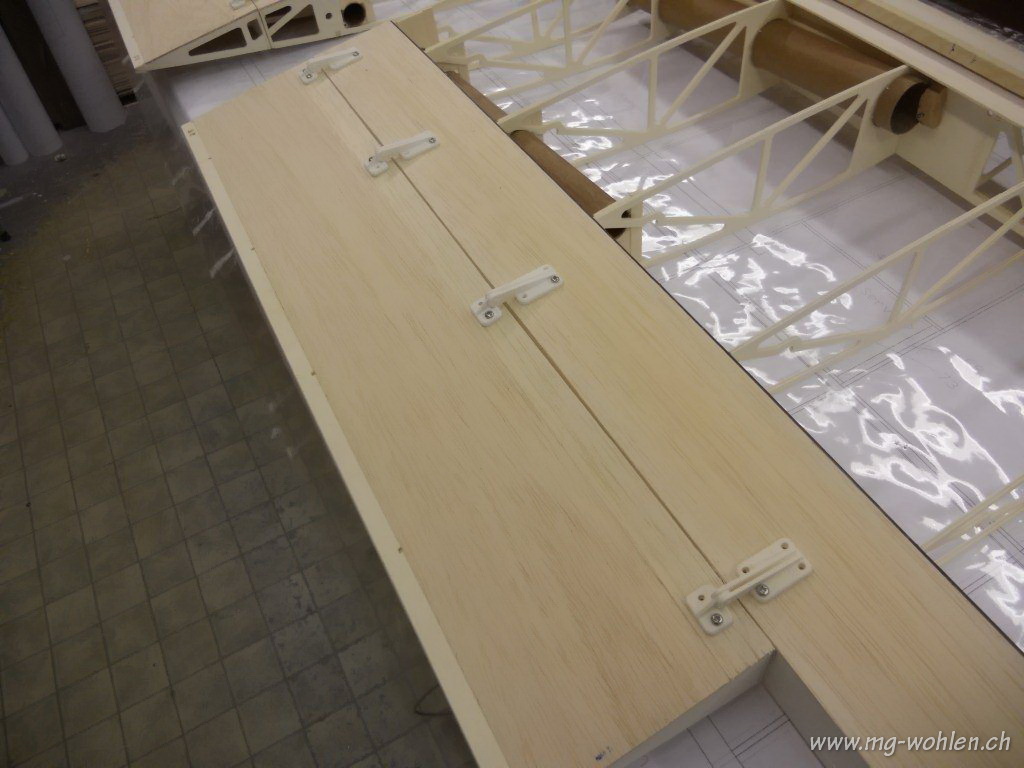

Die bekannten Klappenscharnieren bei denen niemand weiss wie man sie richtig montiert

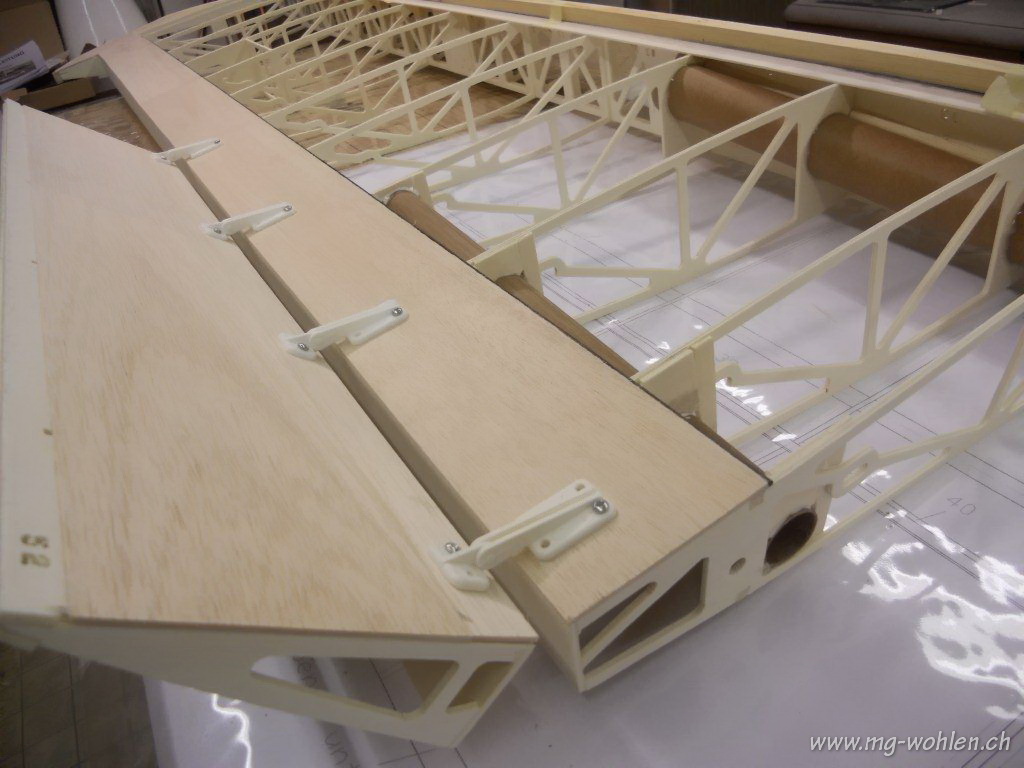

Man kann sie so oder so montieren ich montiere sie so

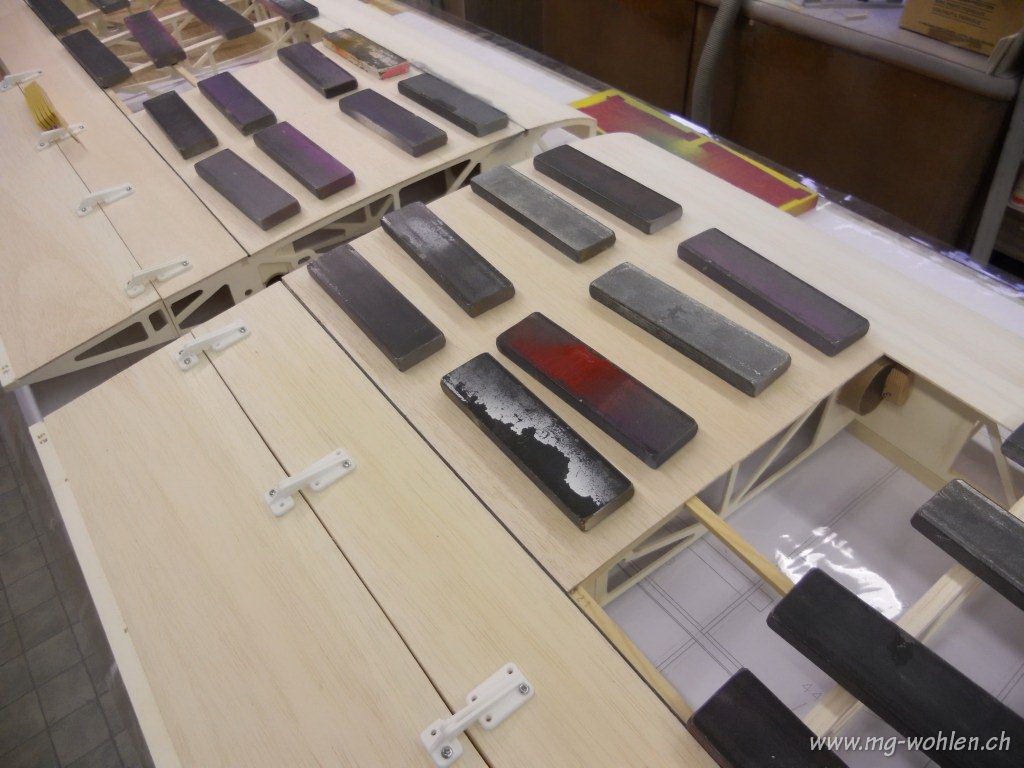

Vollbeplankung ueber zwei Rippenfelder

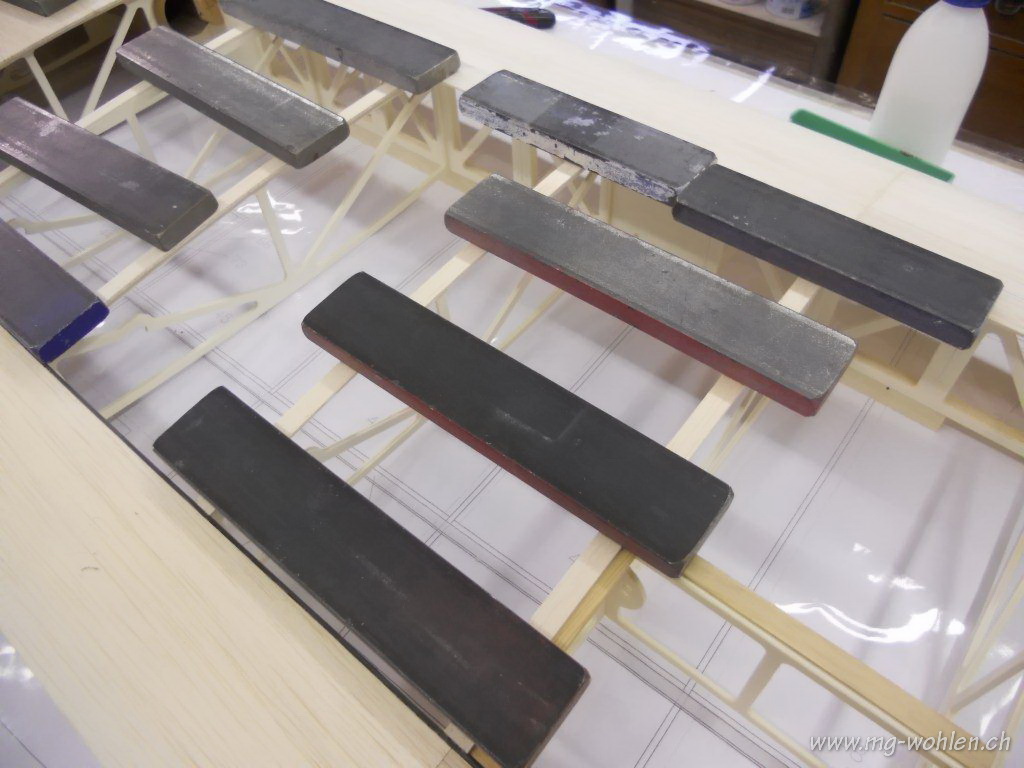

Dann nur noch die einzelnen Rippenaufleimer

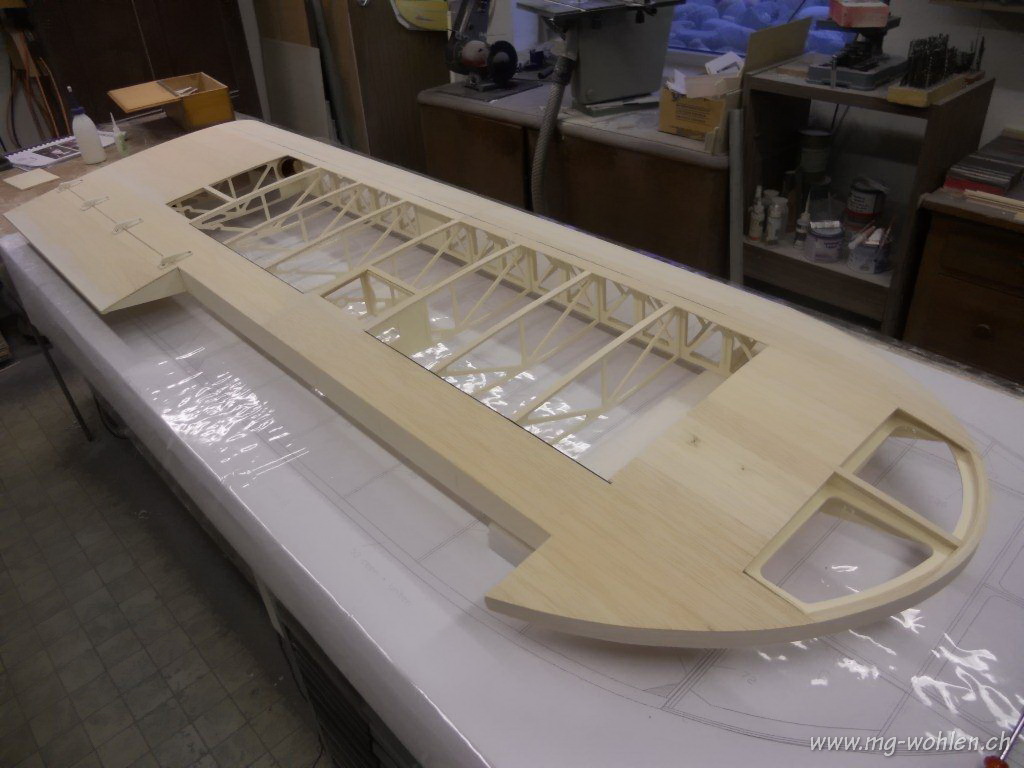

So sieht die fertige untere Beplankung aus

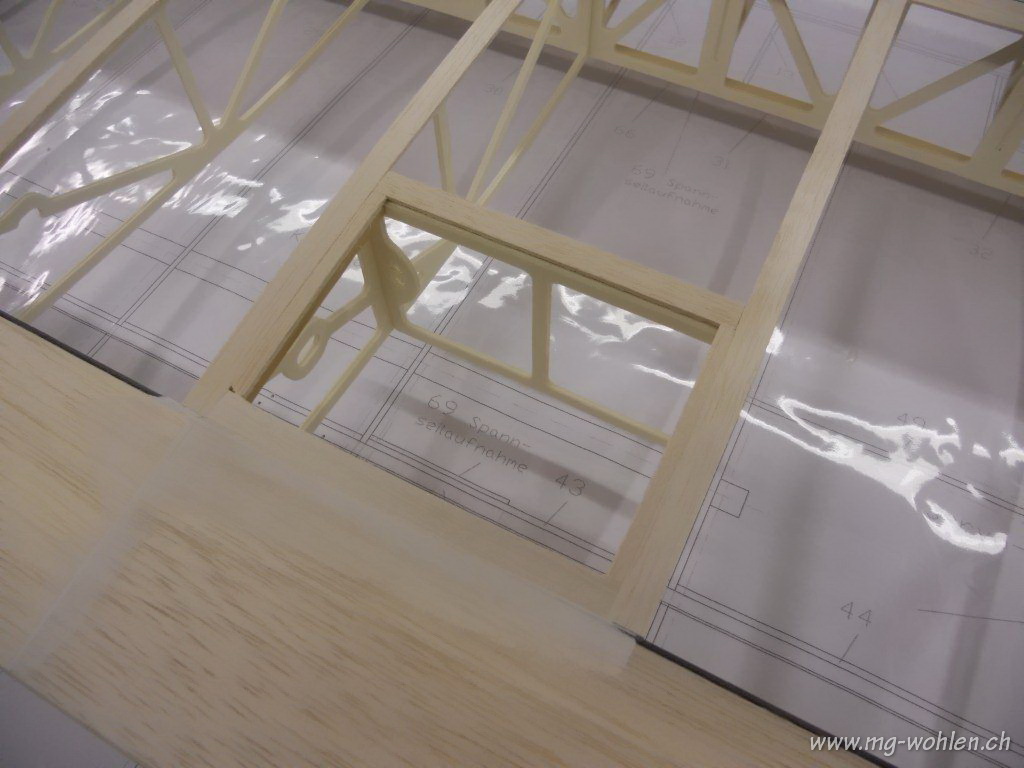

Dies ist die Oeffnung fuer das Querruderservo
Und die Oeffnung fuer das Landeklappenservo

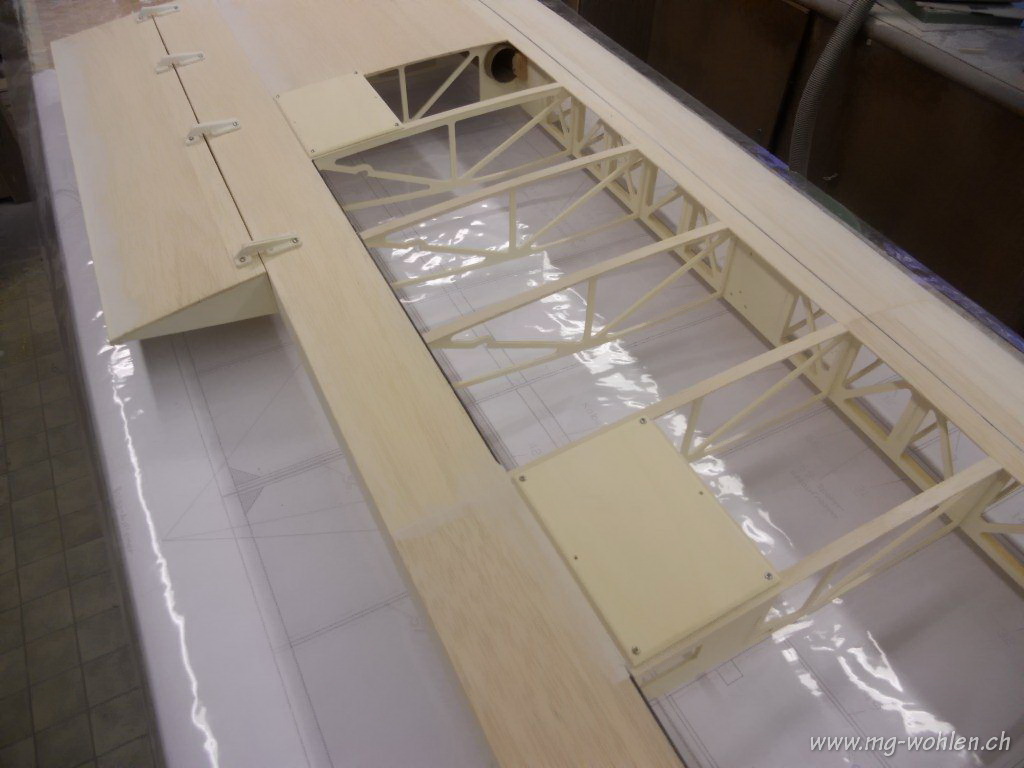

Die Servodeckel sind vorbereitet

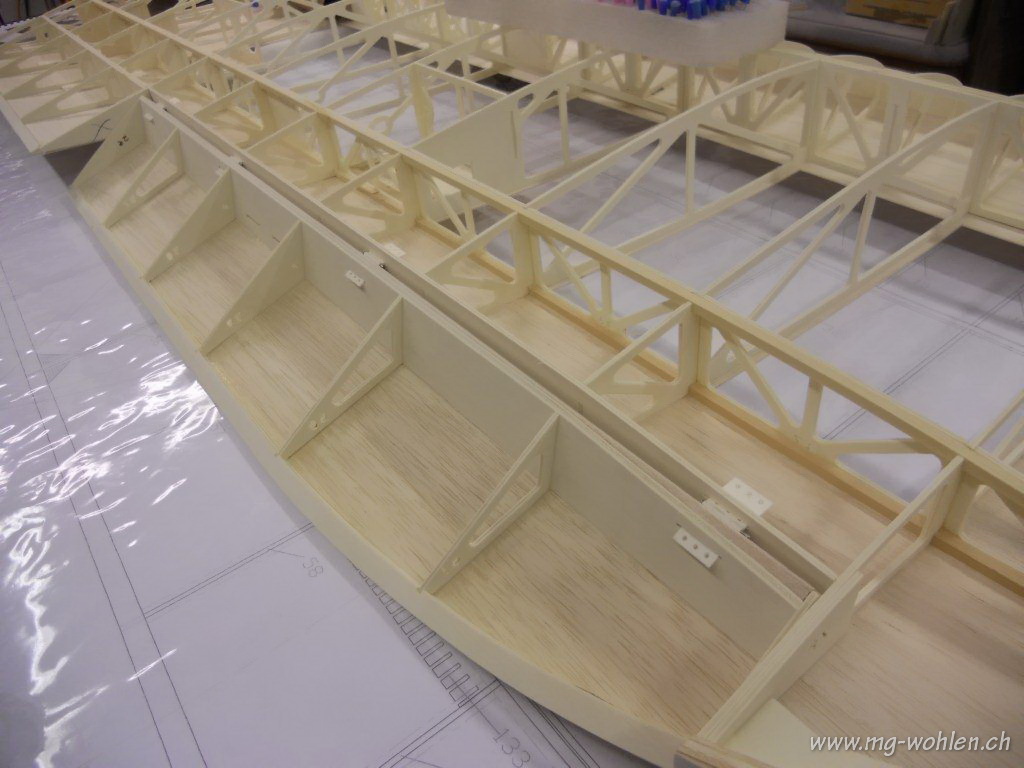

Die Querruder werden Bereitgemacht fuer Servoeinbau

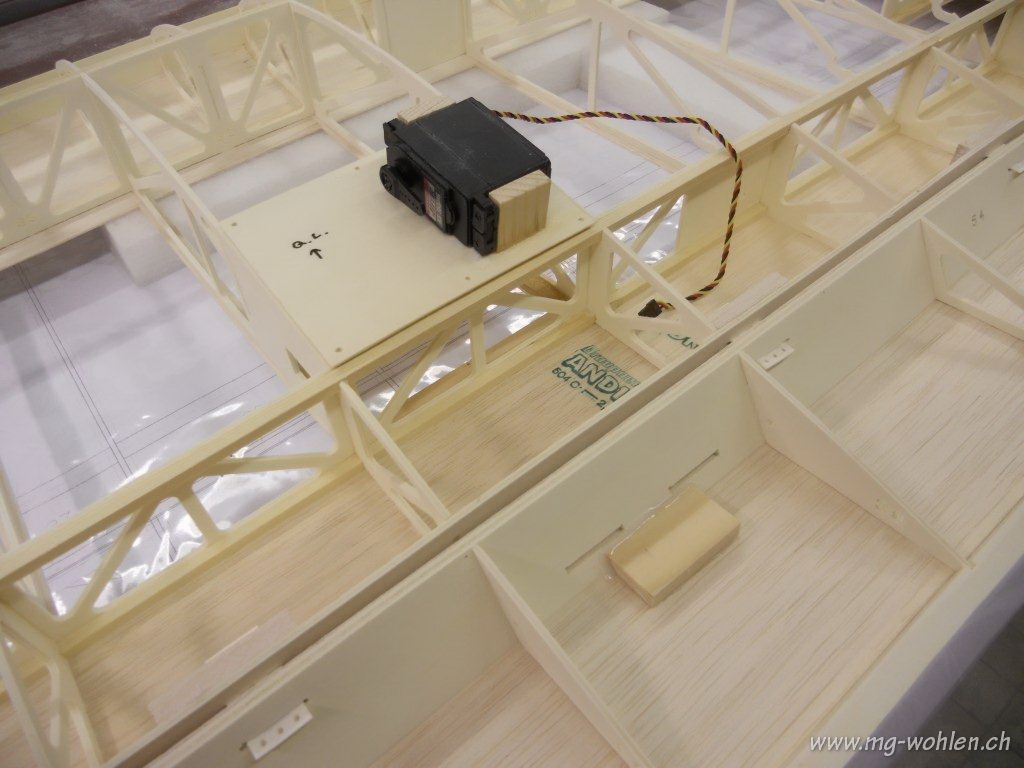

Verstaerkung fuer Ruderanlenkung

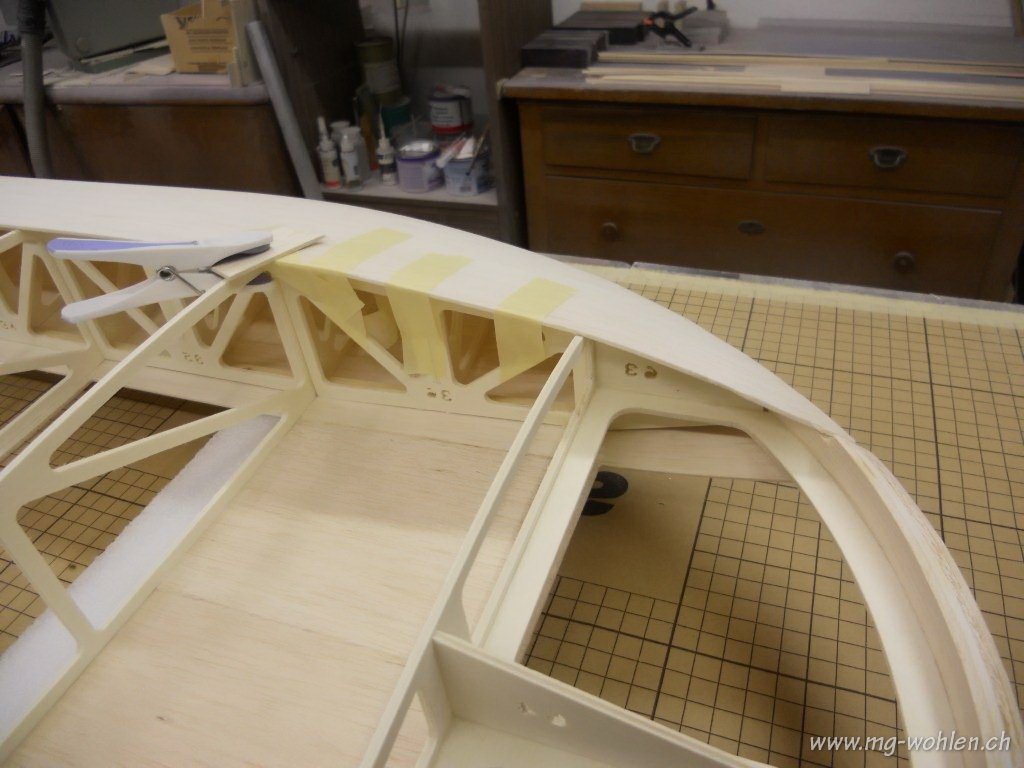

Die verzwickte Sache mit dem Beplanken von Rundungen
Mit anfeuchten Klebeband Waescheklammern und Geduld geht auch das
Das sieht doch schon richtig nach Fluegel aus

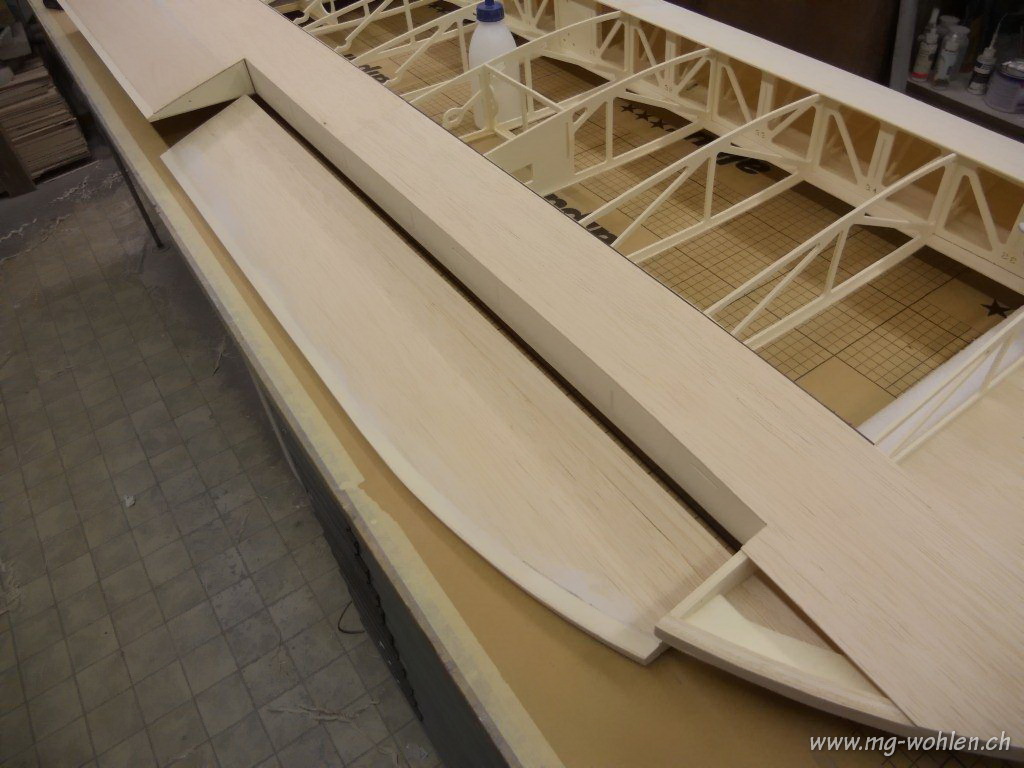

Und auch das Querruder wird vollbeplankt

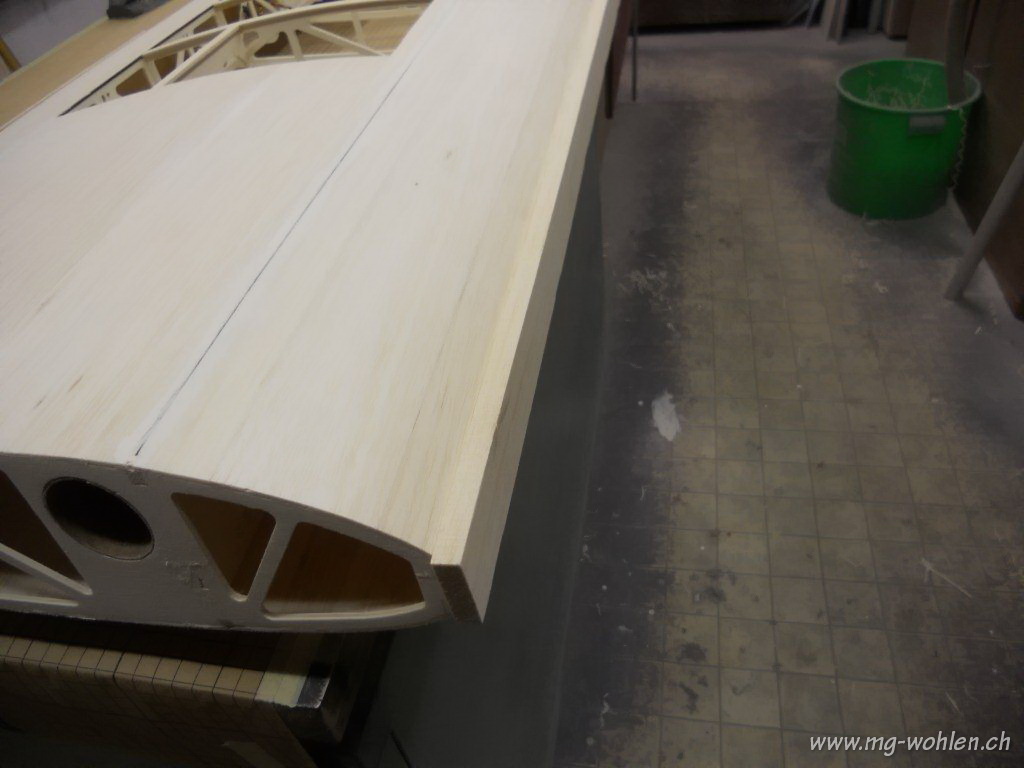

Die Nasenleiste ist zum Verschleifen bereit

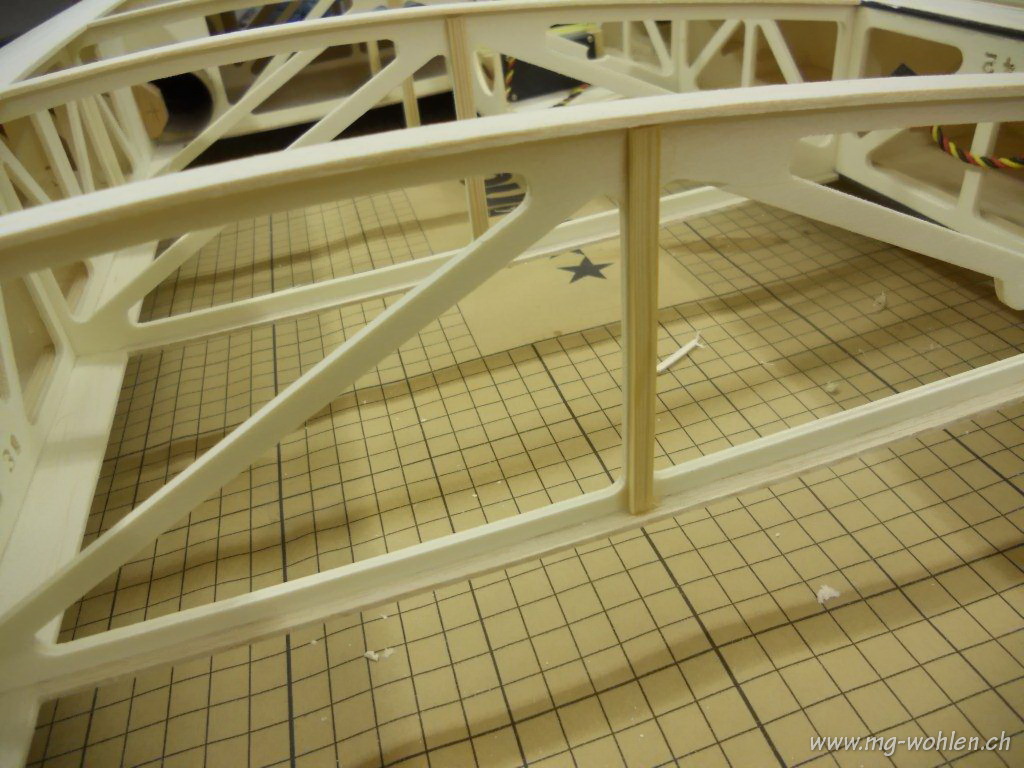

Die Mittelstege der Rippen waren zu schwach

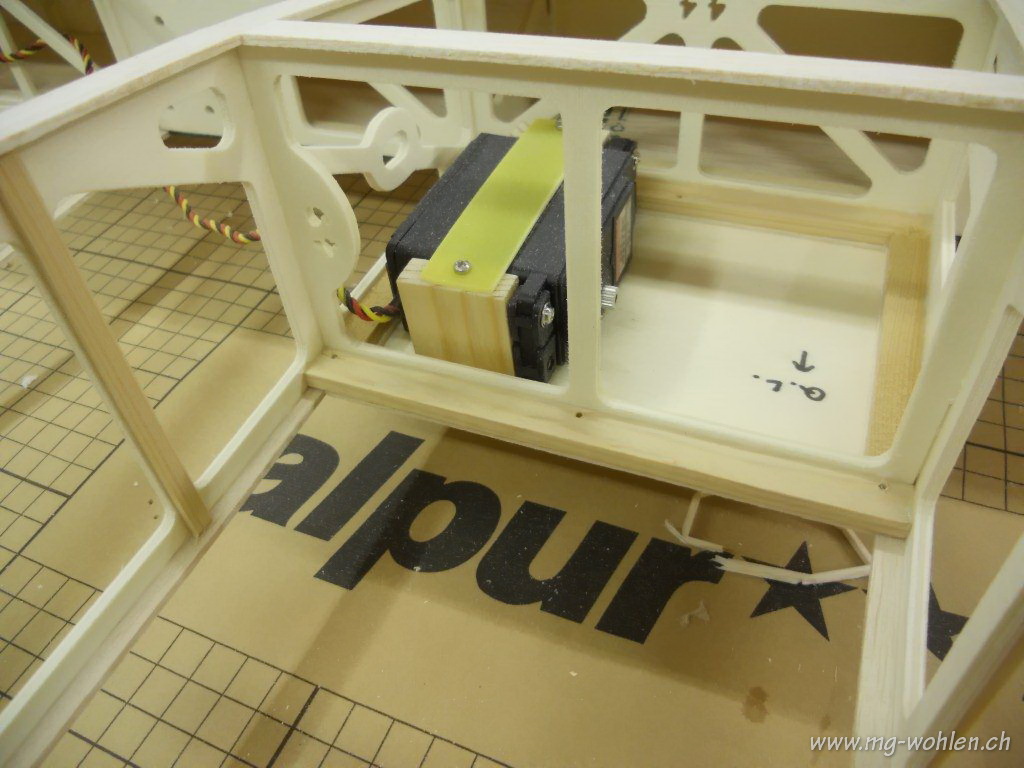

Das Querruderservo ist prov. montiert fuer die Funktionskontrolle
Die Beplankung musste auch noch Gespachtelt werden

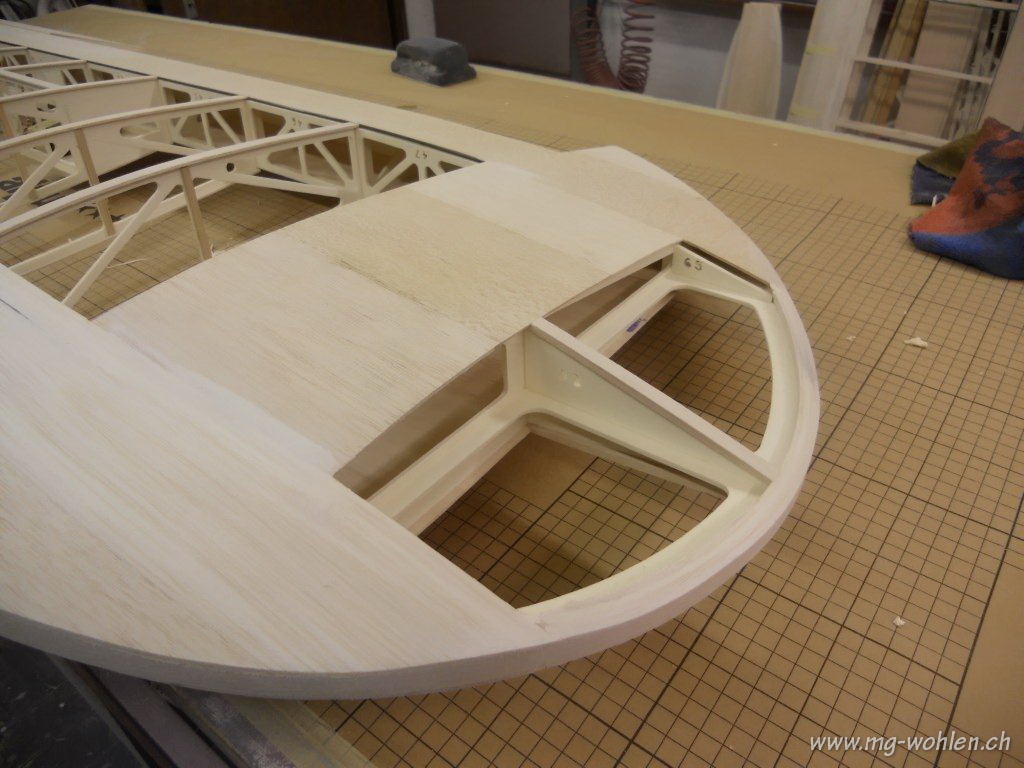

Auch die Randbogen muessen noch verschliffen werden

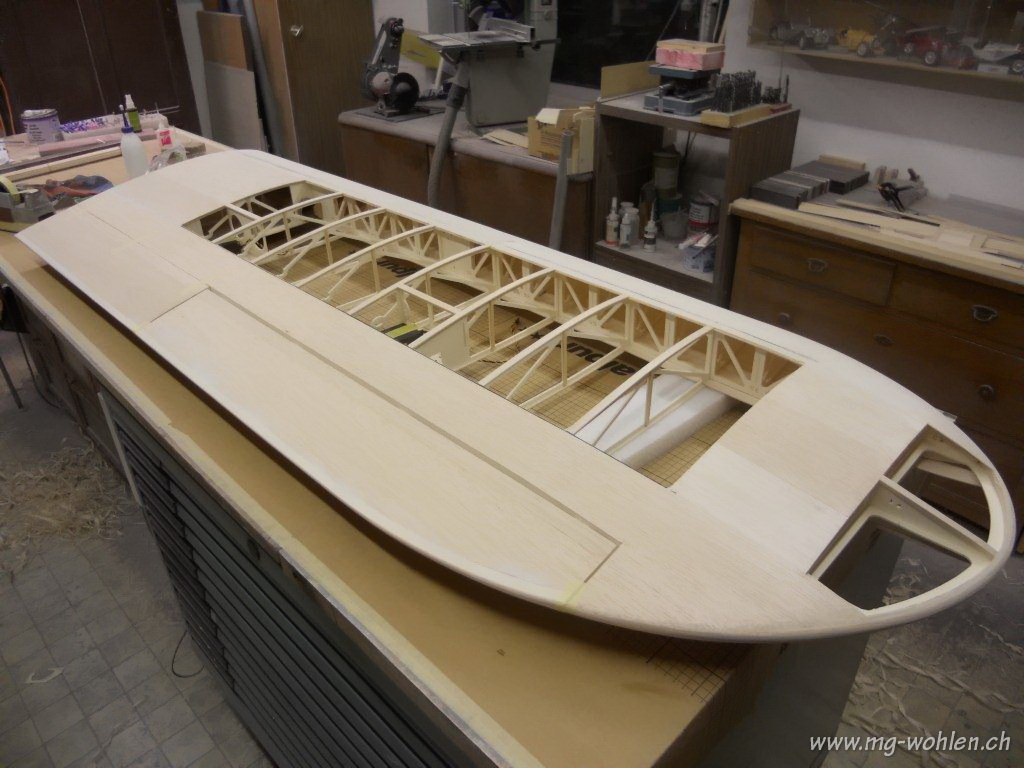

Gespachtelt verschliffen und angepasst

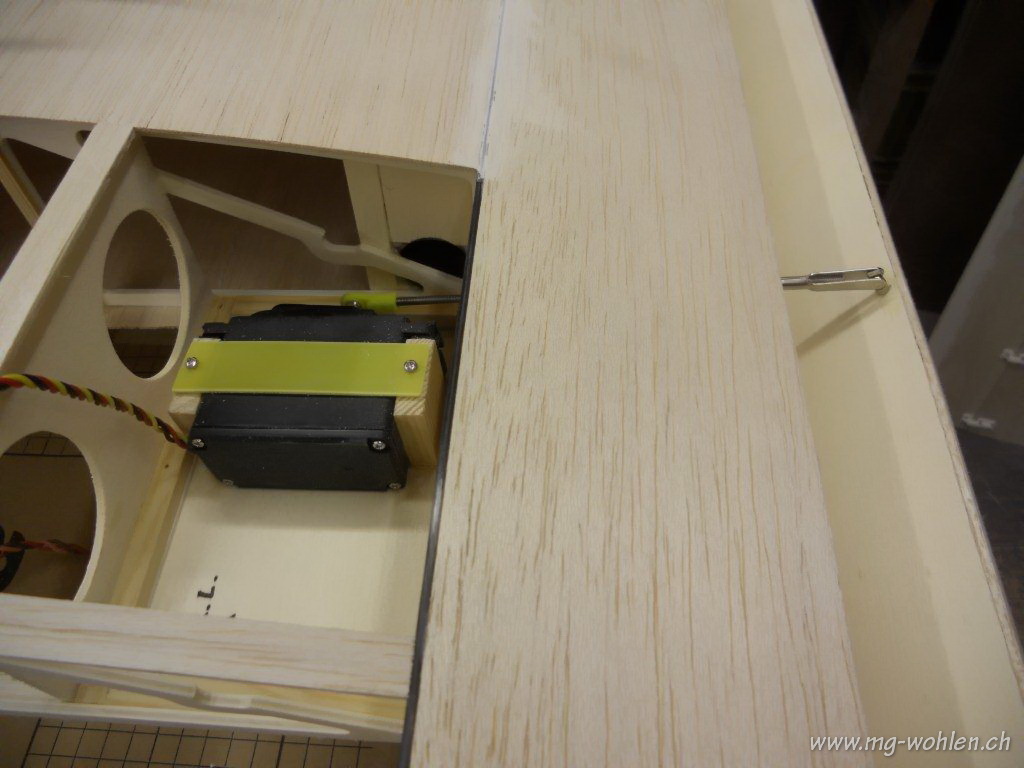

Gestaenge ablaengen und probieren

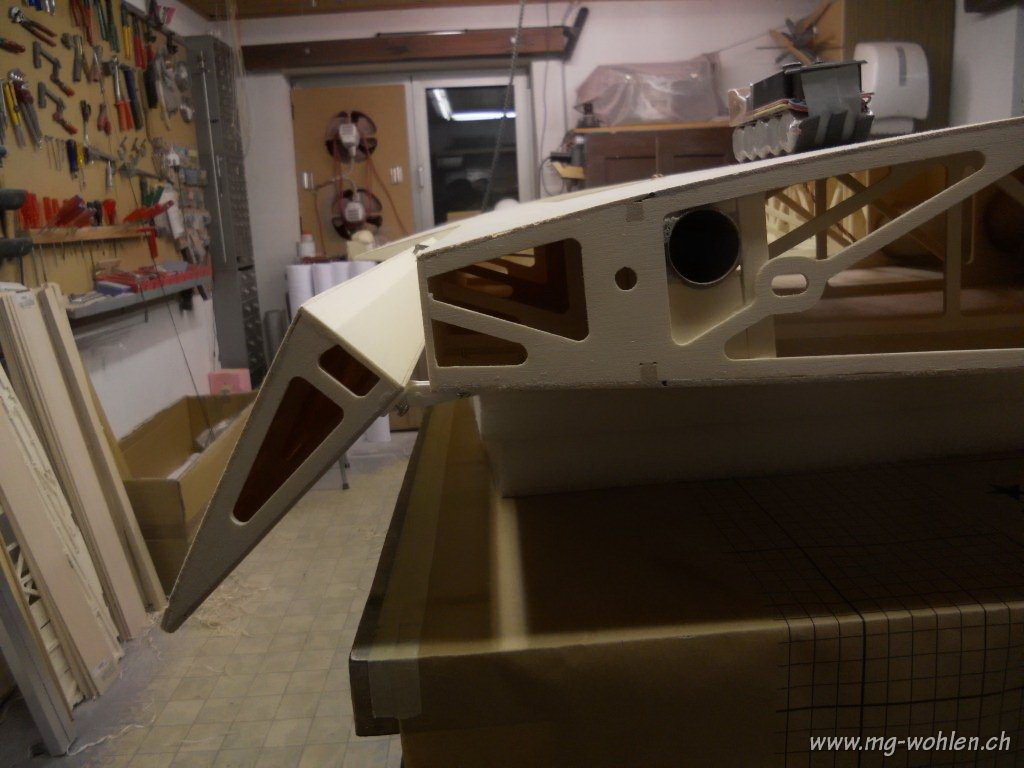

Passt die Wirkung der Klappen wird sich zeigen

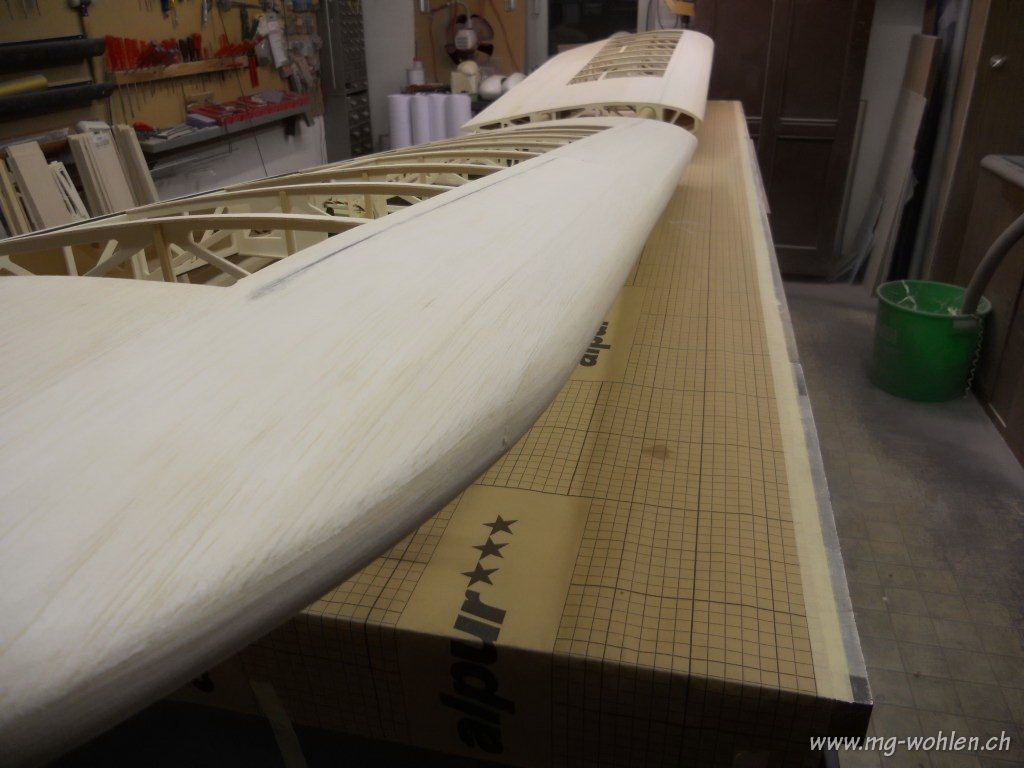

Die Nasenleiste ist verschliffen
Fluegel im Rohbau fertig

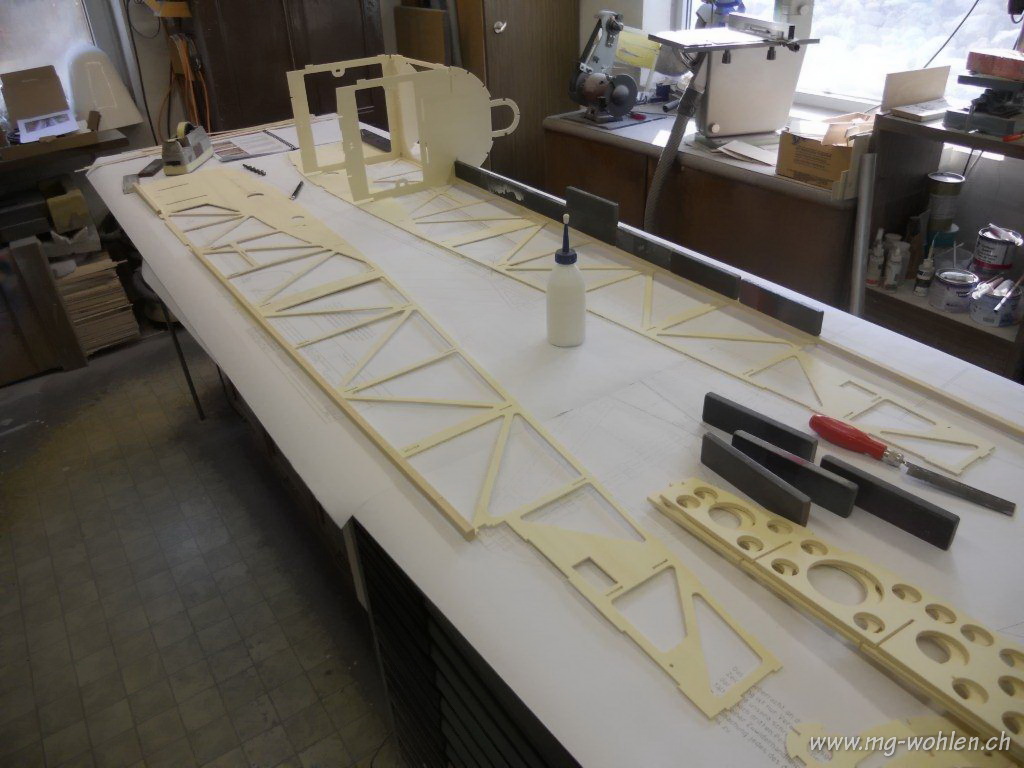

Der Rumpfbau beginnt

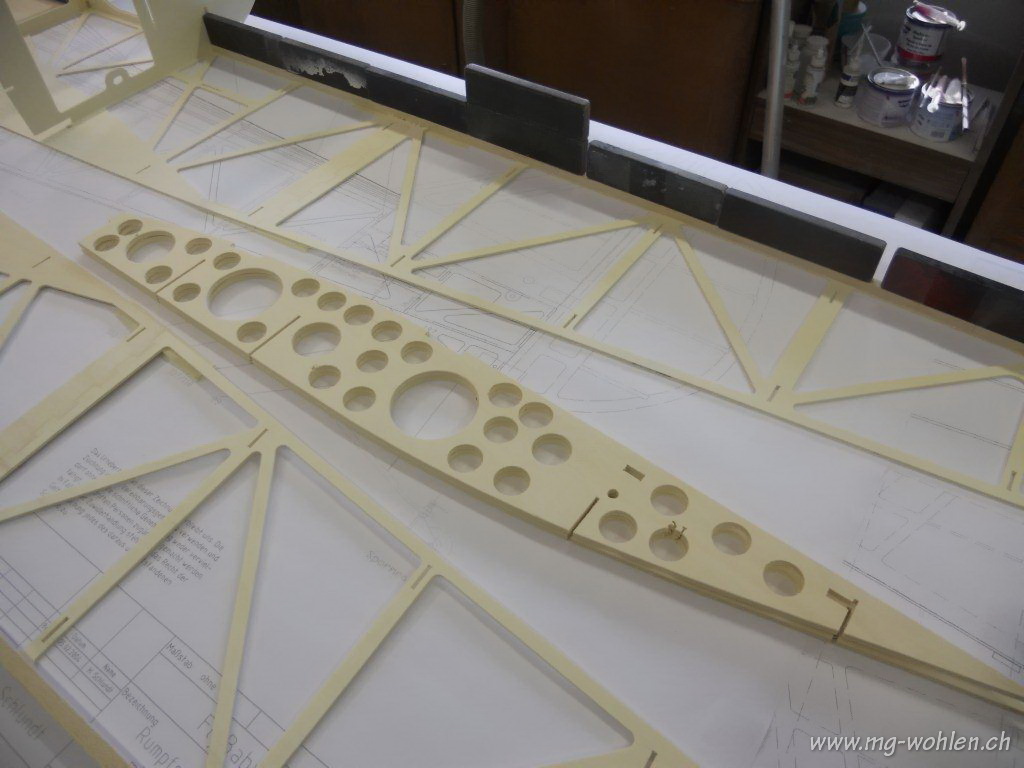

Irgendwo muss man Gewicht sparen

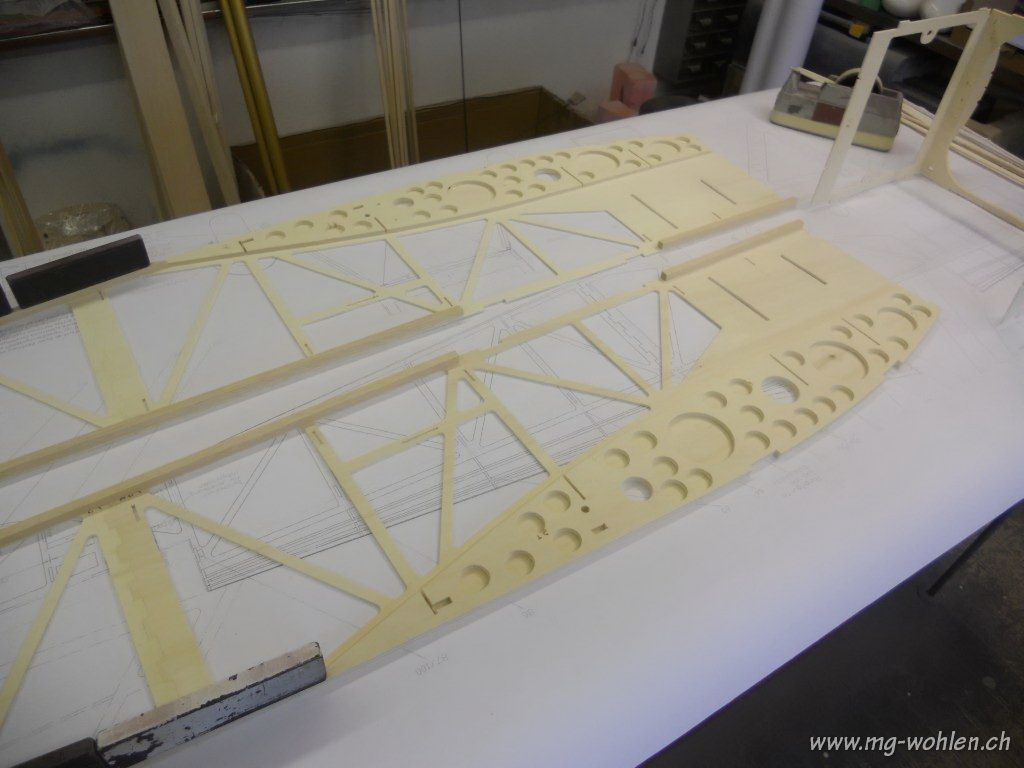

Die Rumpfverstaerkung wird aufgeklebt

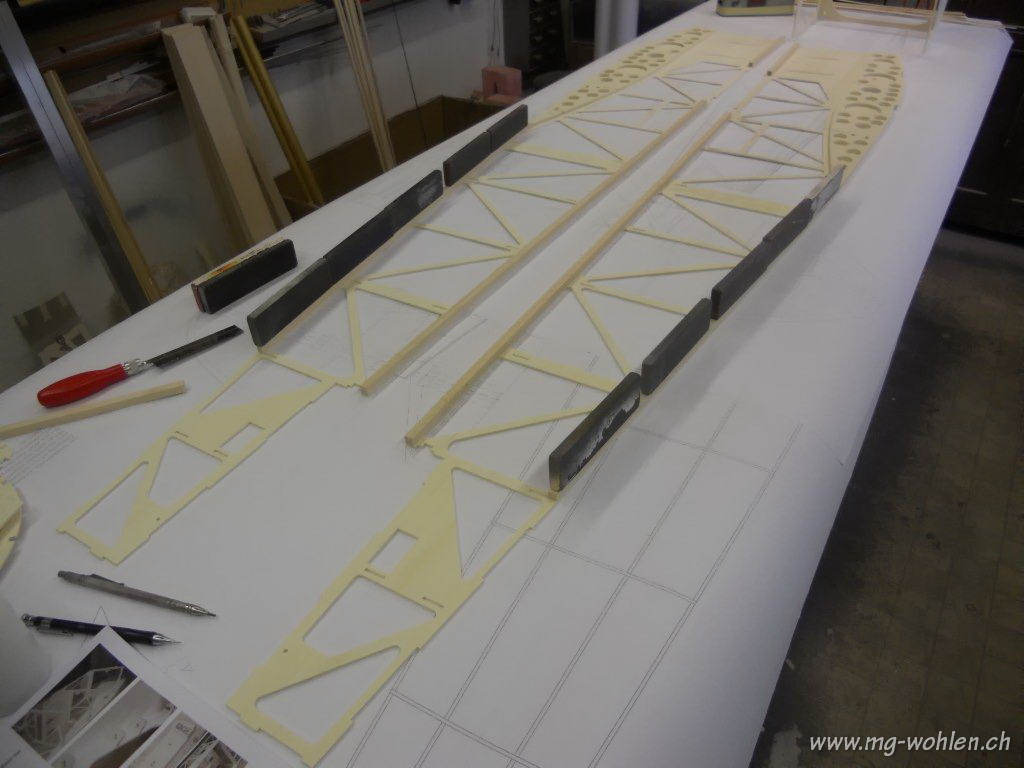

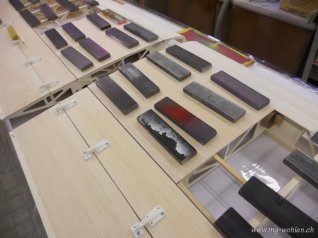

Damit das Ganze gerade bleibt beim Kleben muss es beschwert werden

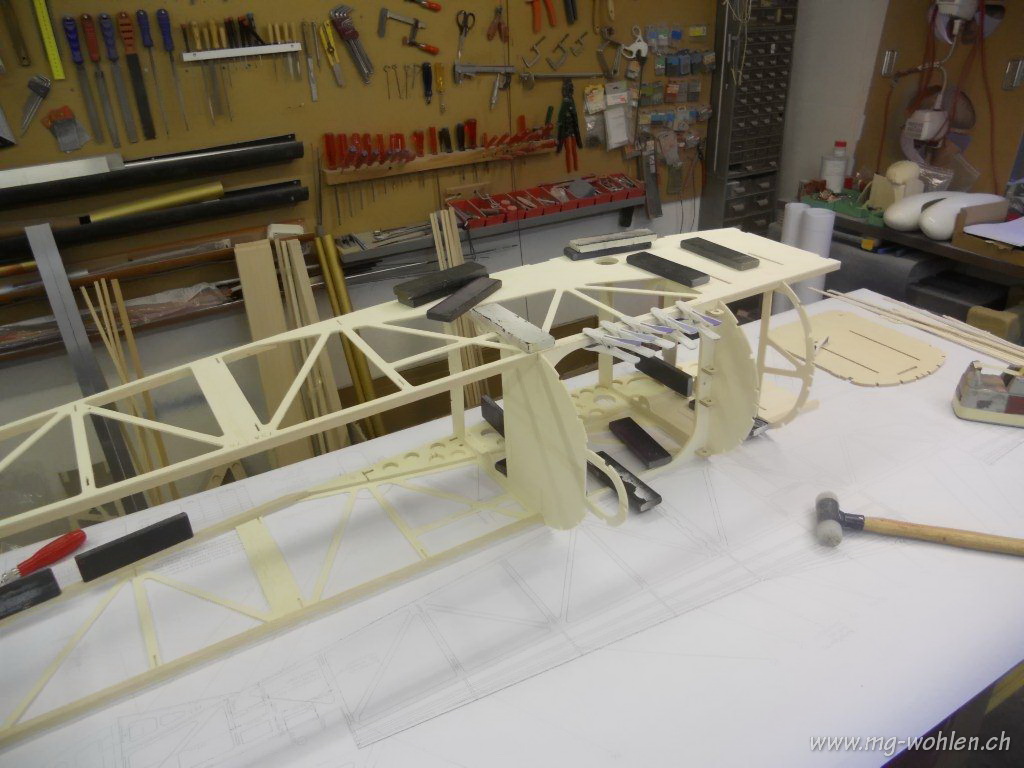

und das sieht schon irgendwie nach Rumpf aus

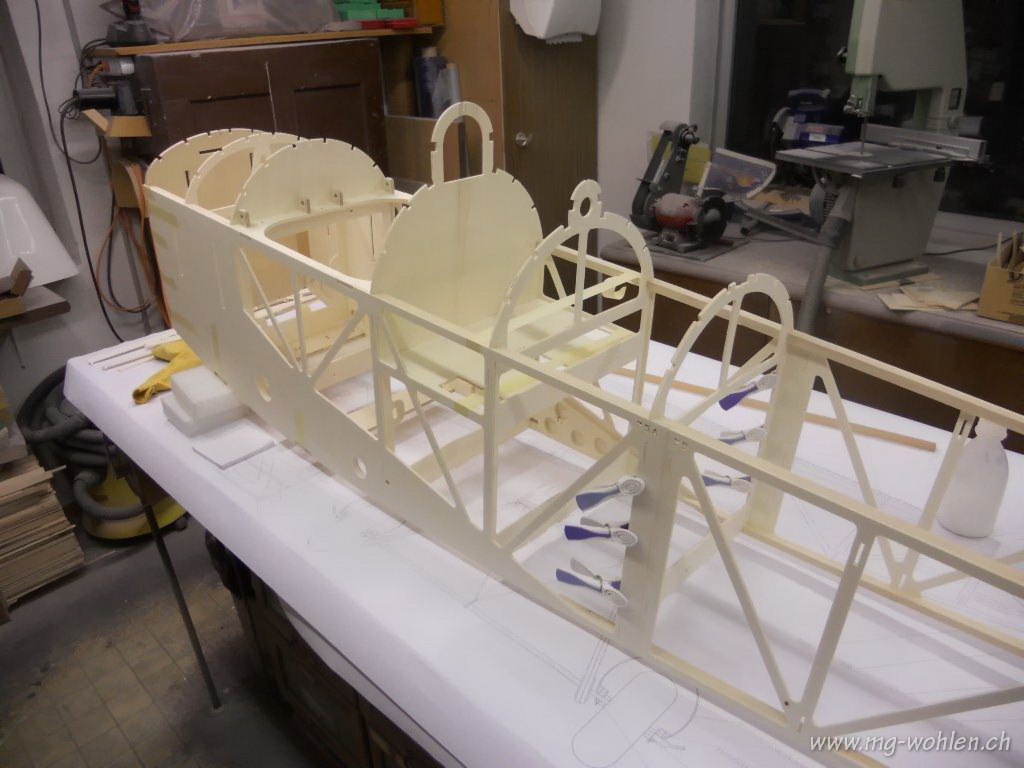

Ein Spant nach dem anderen

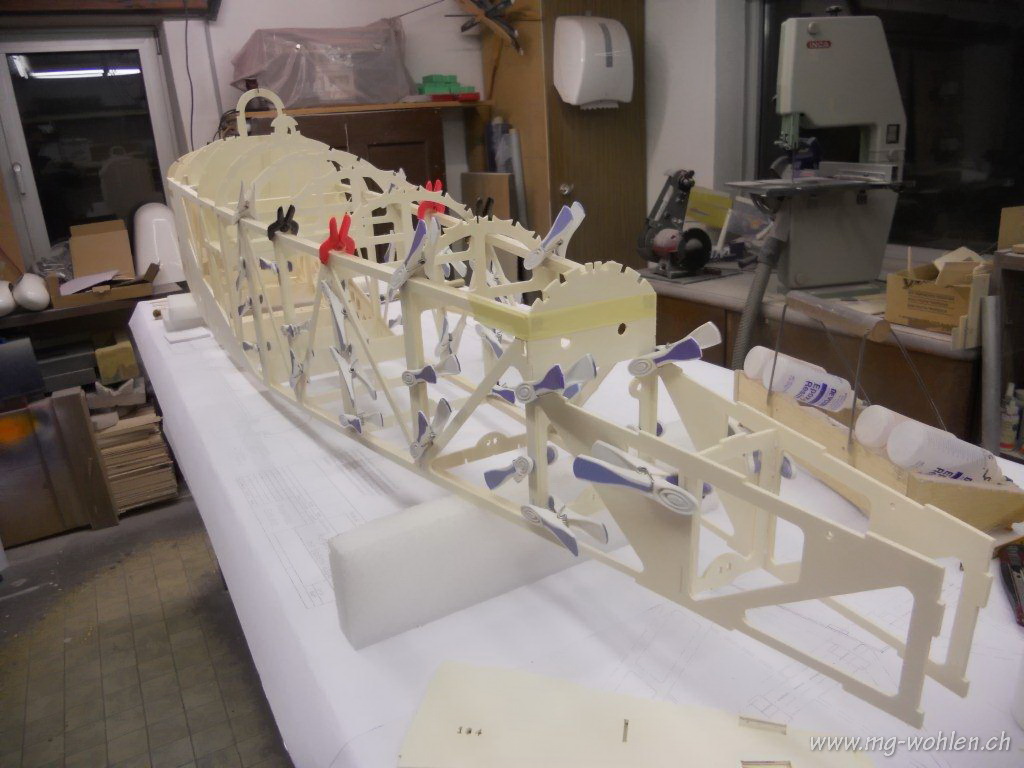

Und immer schoen aufpassen das der Rumpf gerade bleibt

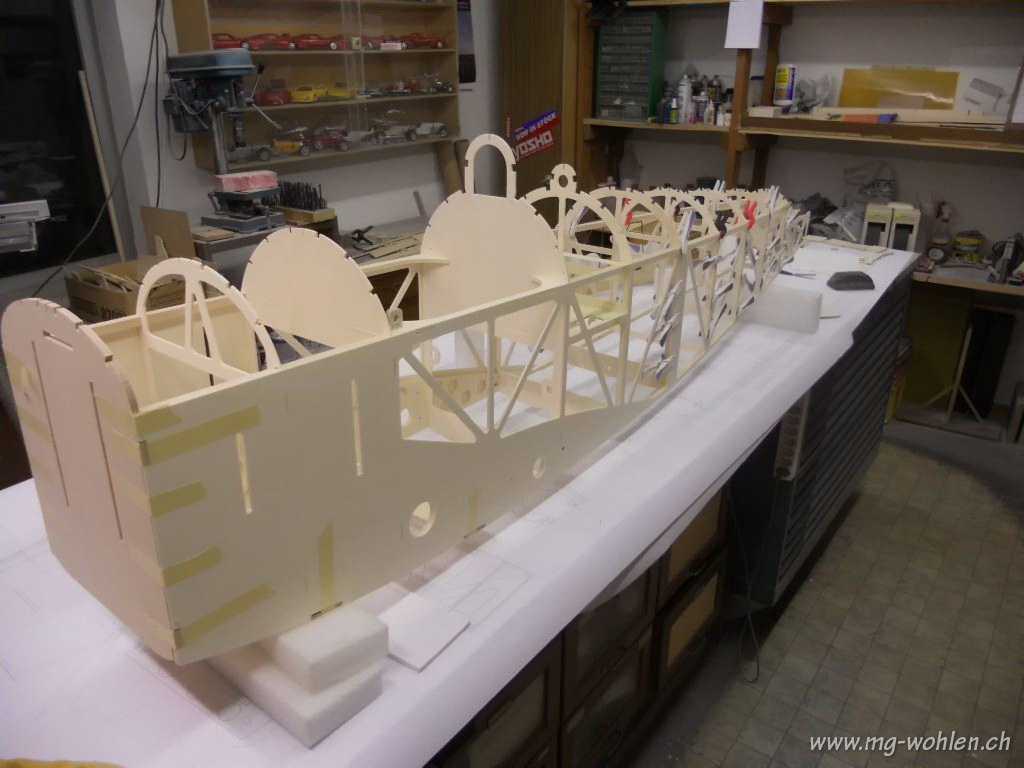

Massiver Motorspant

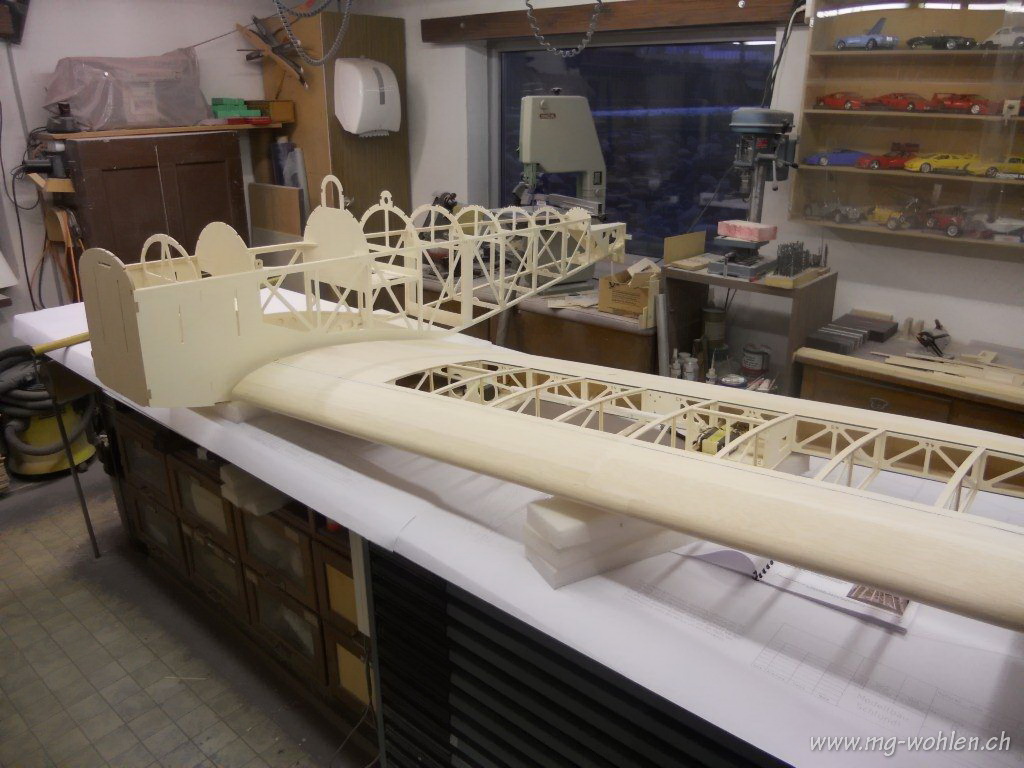

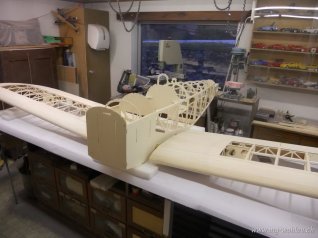

Das erste aprobieren von Rumpf und Flaeche

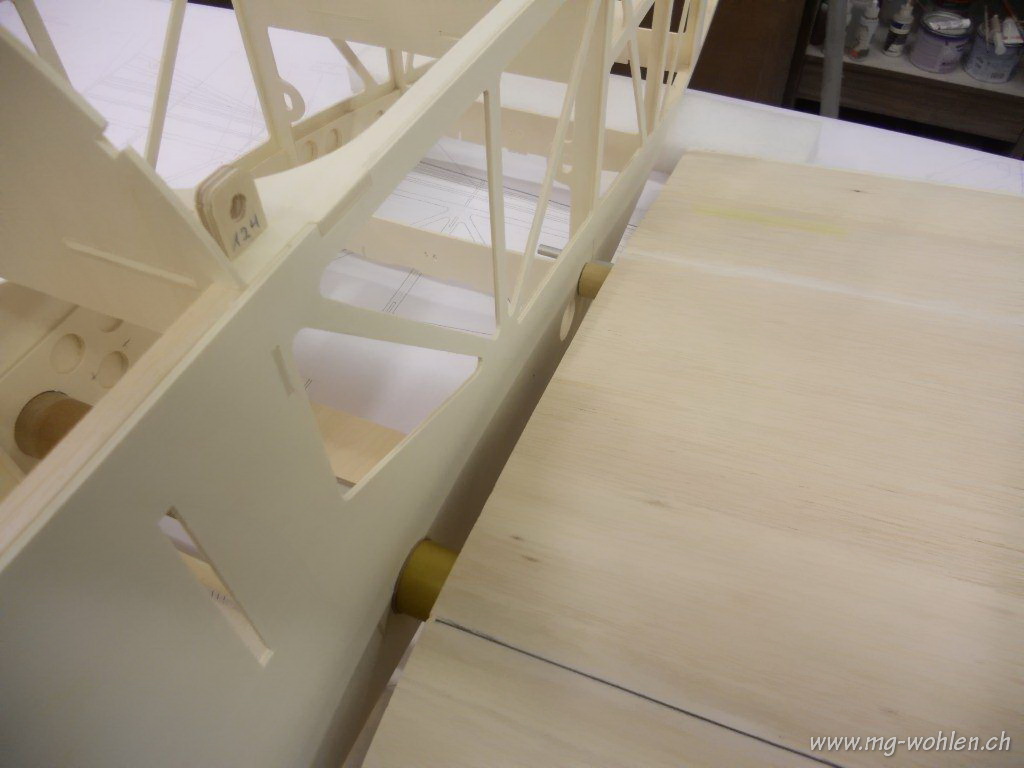

Die hintere Rohrsteckung am Rumpf anzeichnen

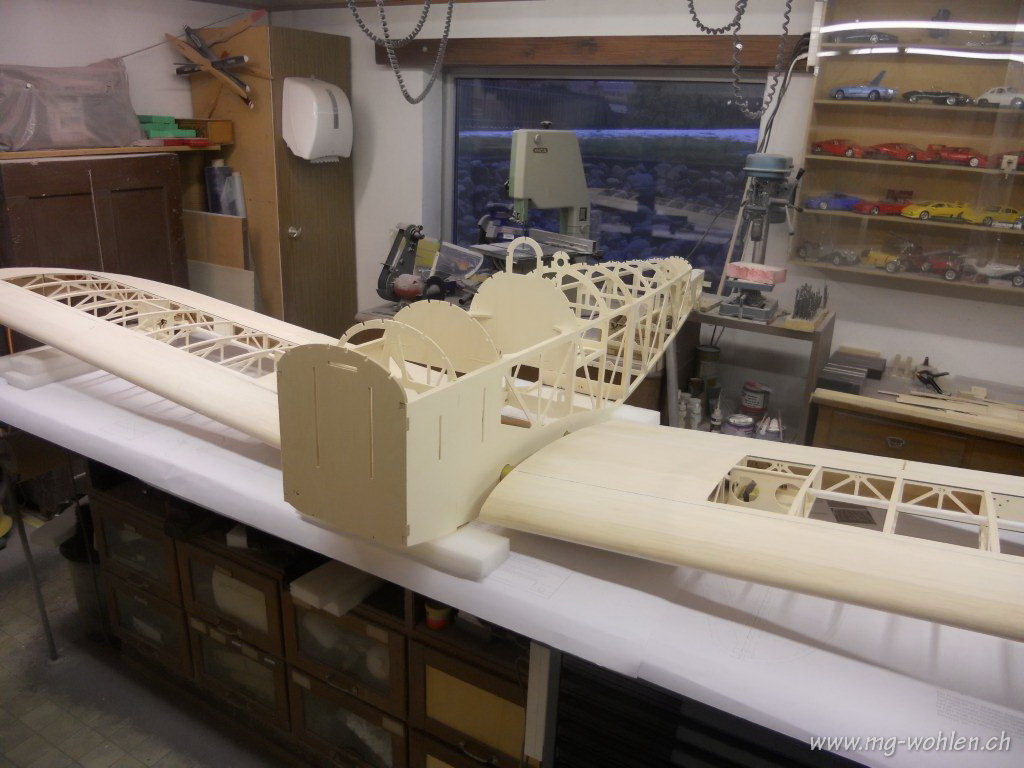

Die hintere Rohrsteckung ist angepasst

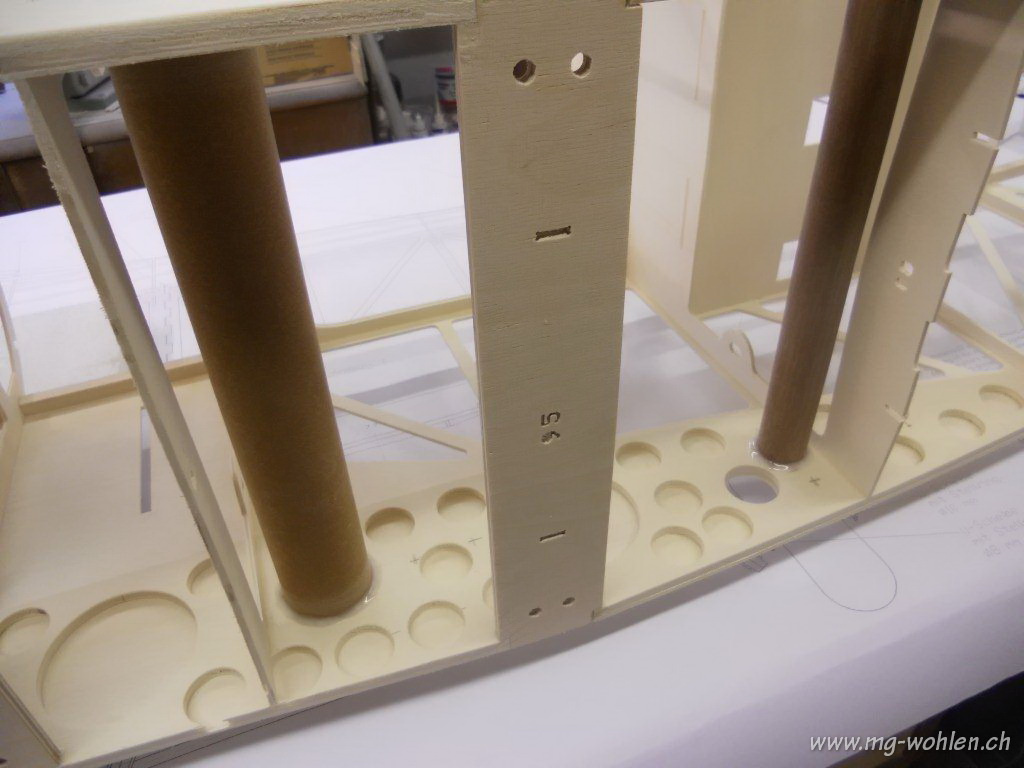

Die Rohrsteckung von innen verharzen

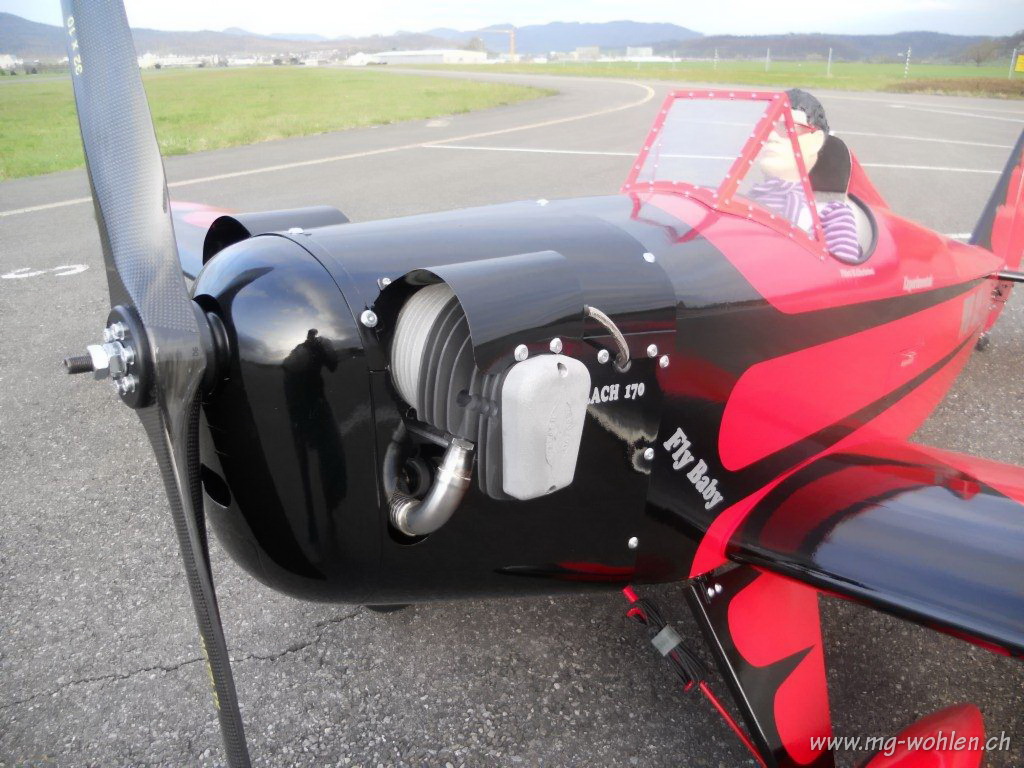

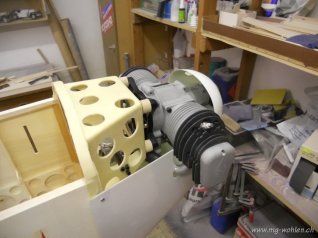

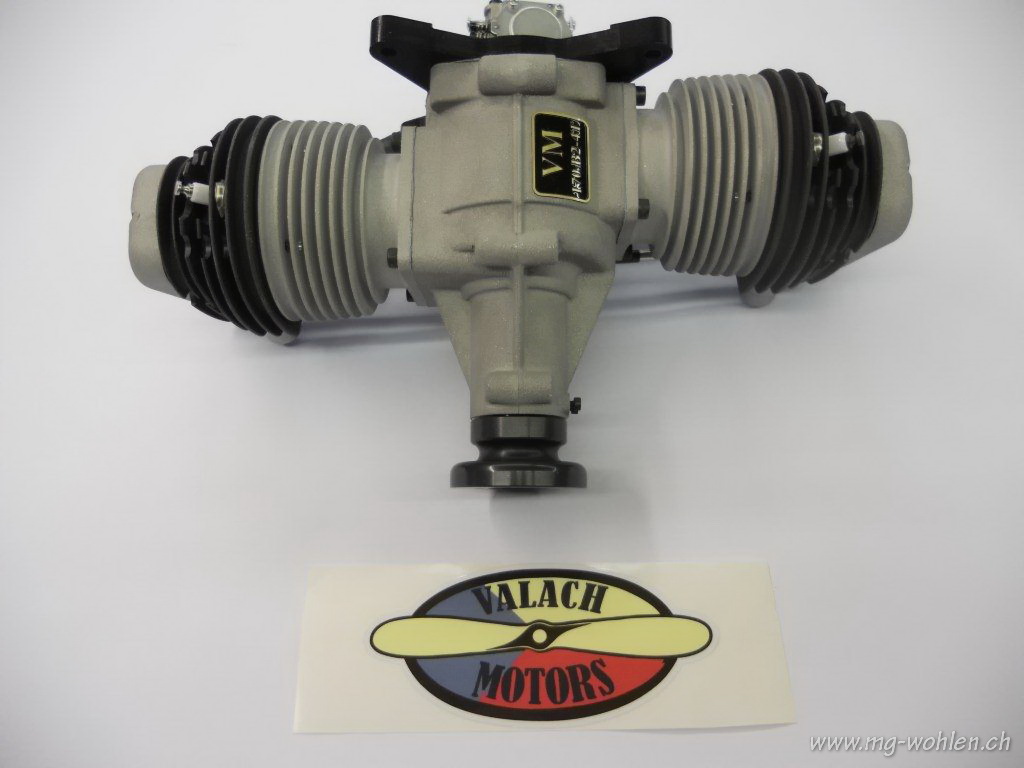

Valach 170ccm 5Kg Spaetestens jetzt ist klar warum ich die Flaechen verstaerkt habe

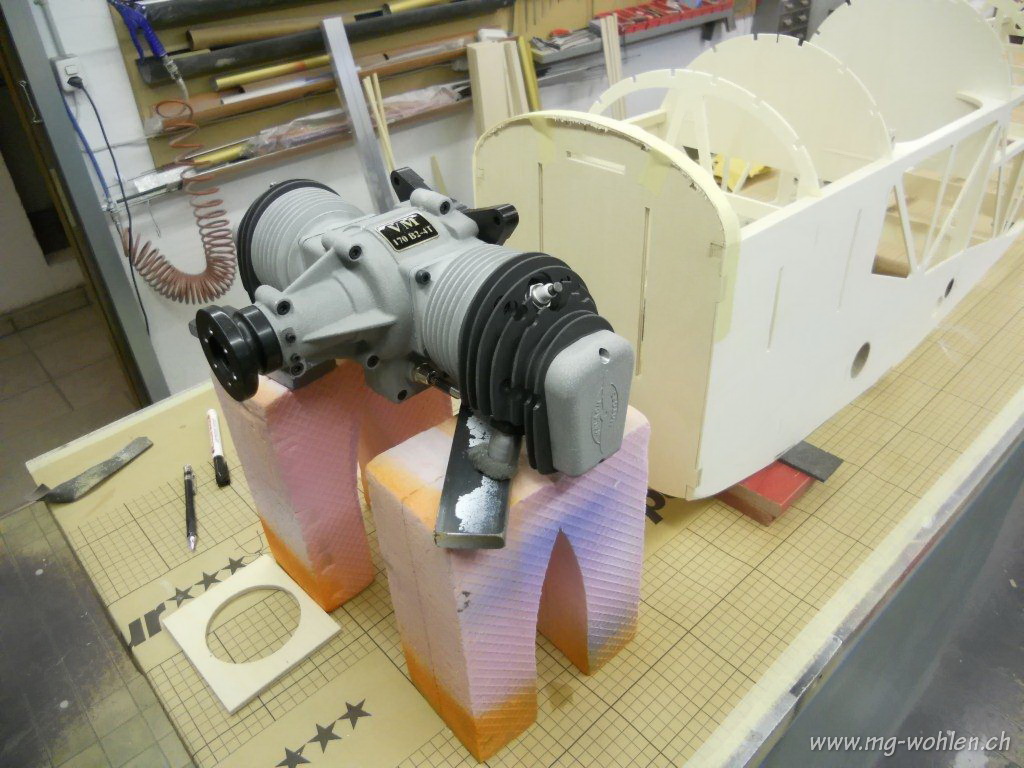

Der Motor wird ausgerichtet

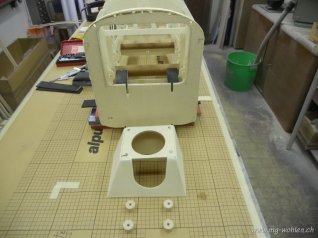

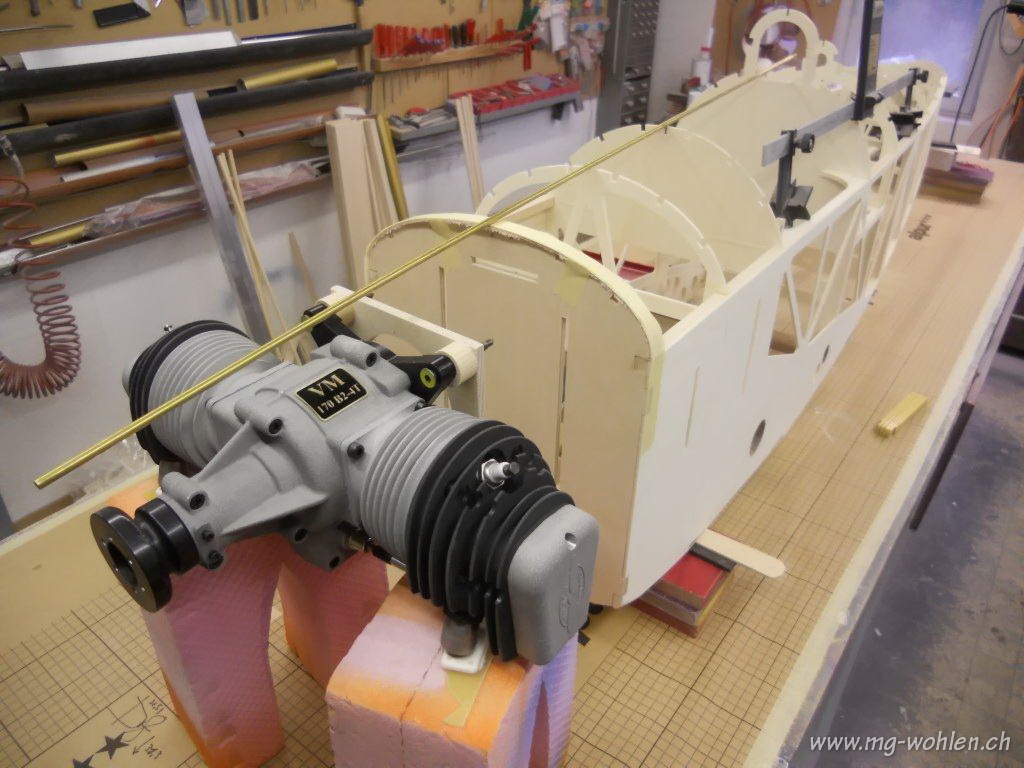

Ein Motordom wird nach Mass angefertigt

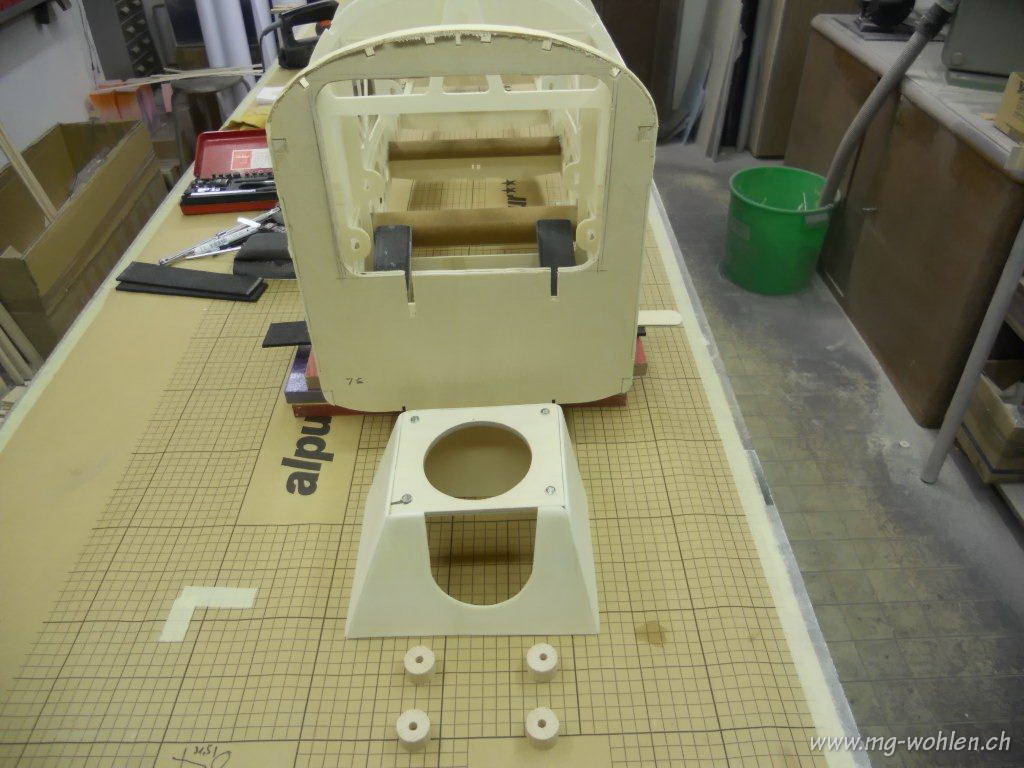

Der Motordom ist Rohbaufertig

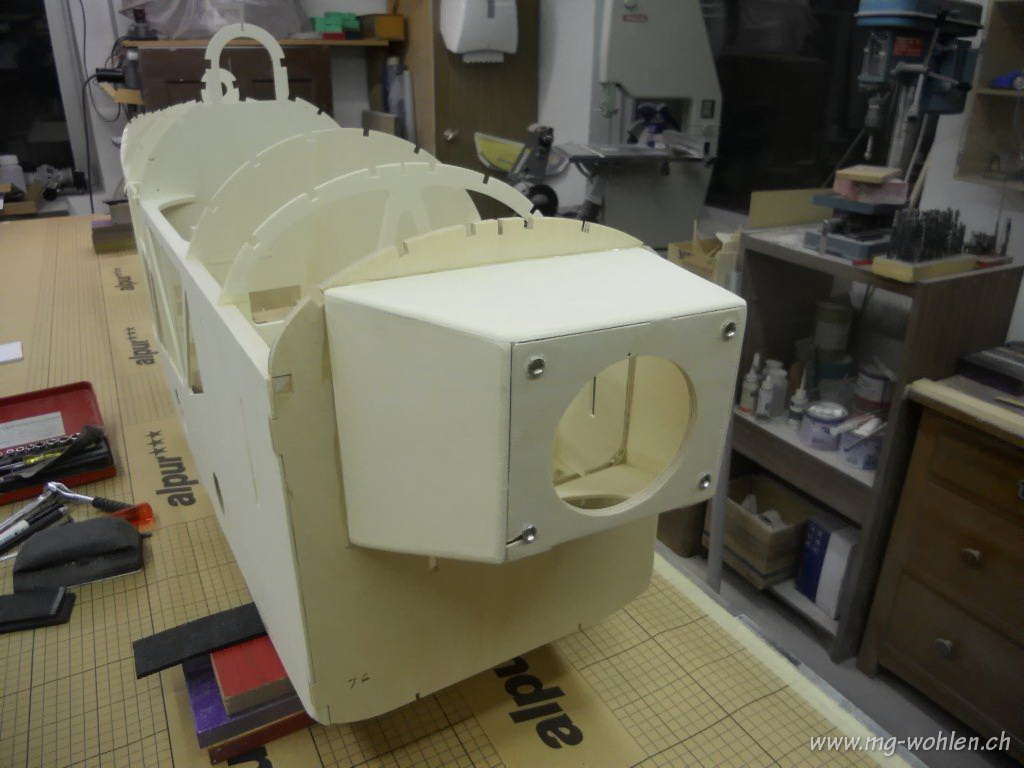

Seitenzug und Sturz sind mit dem Dom eingestellt

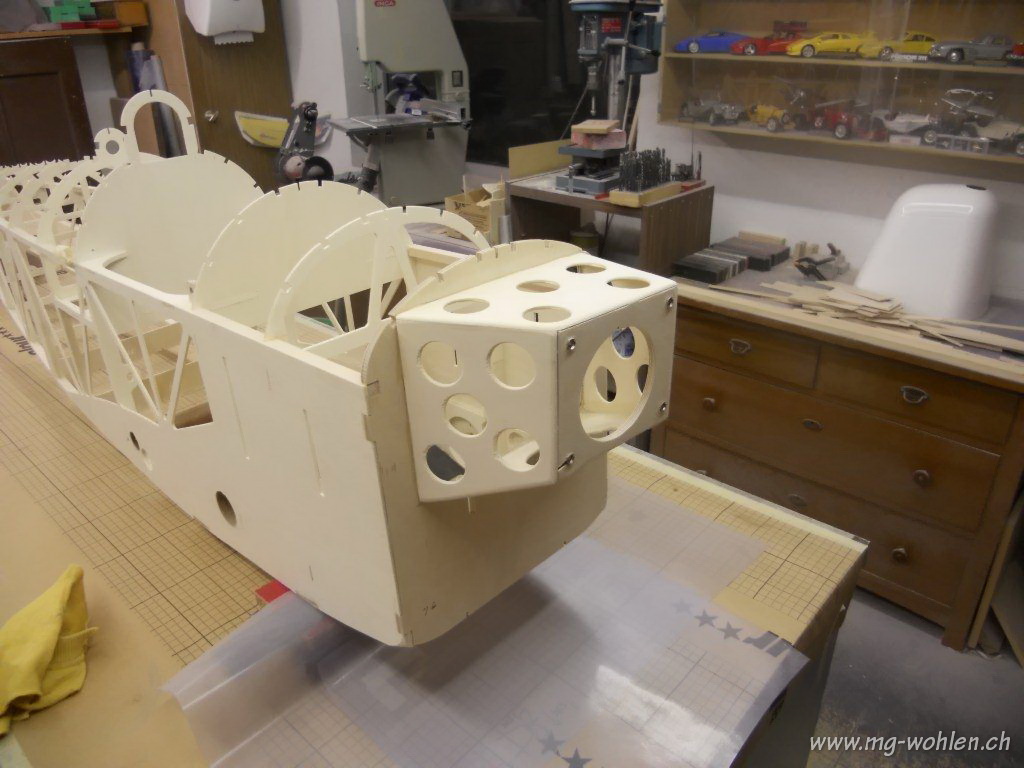

Der Dom fertig montiert und bereit zum glasen

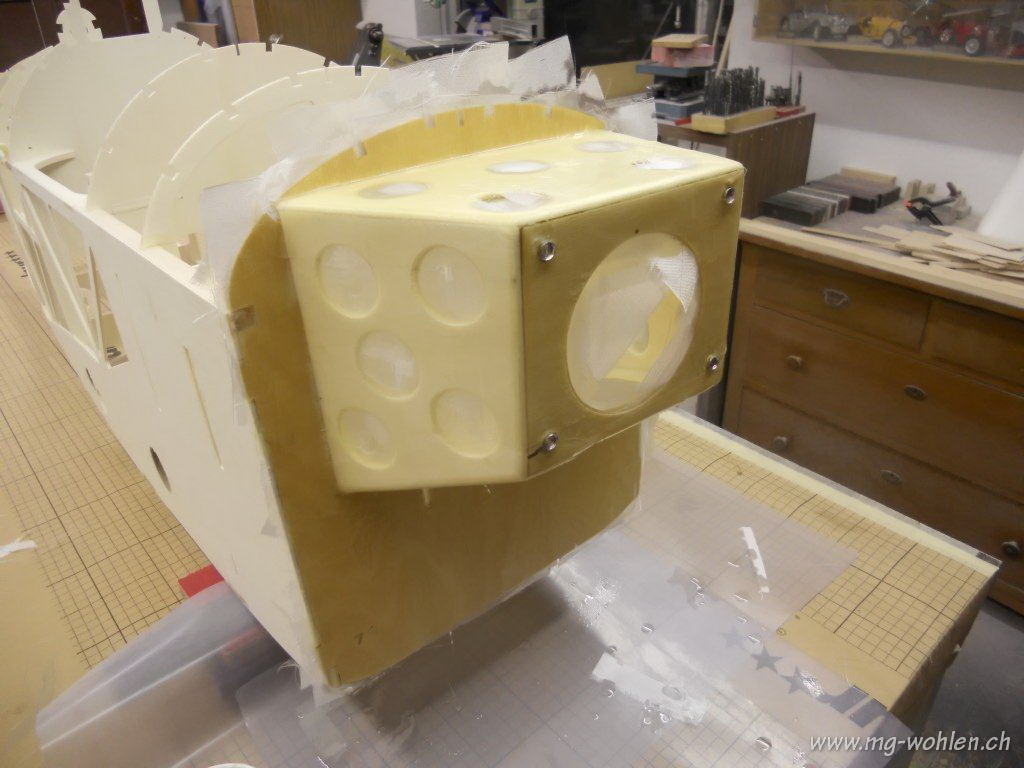

Trocknungspause

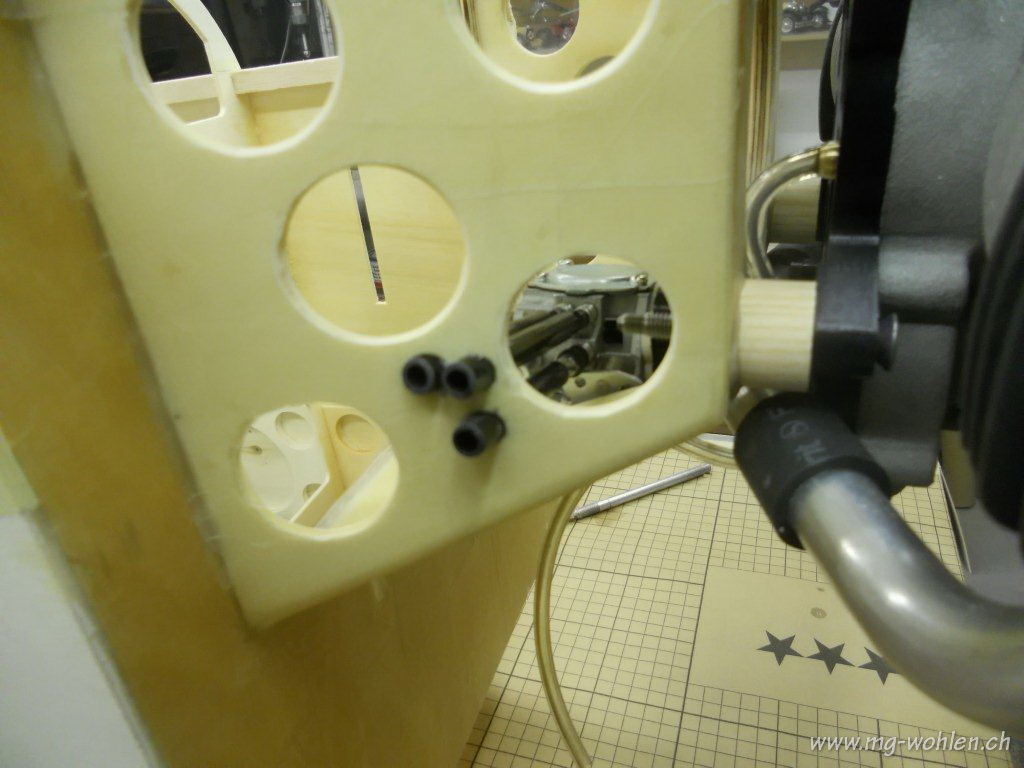

Nach dem Verputzen vom Motordom werden die Fuehrungsroehrchen zum Einstellen des Motors montiert

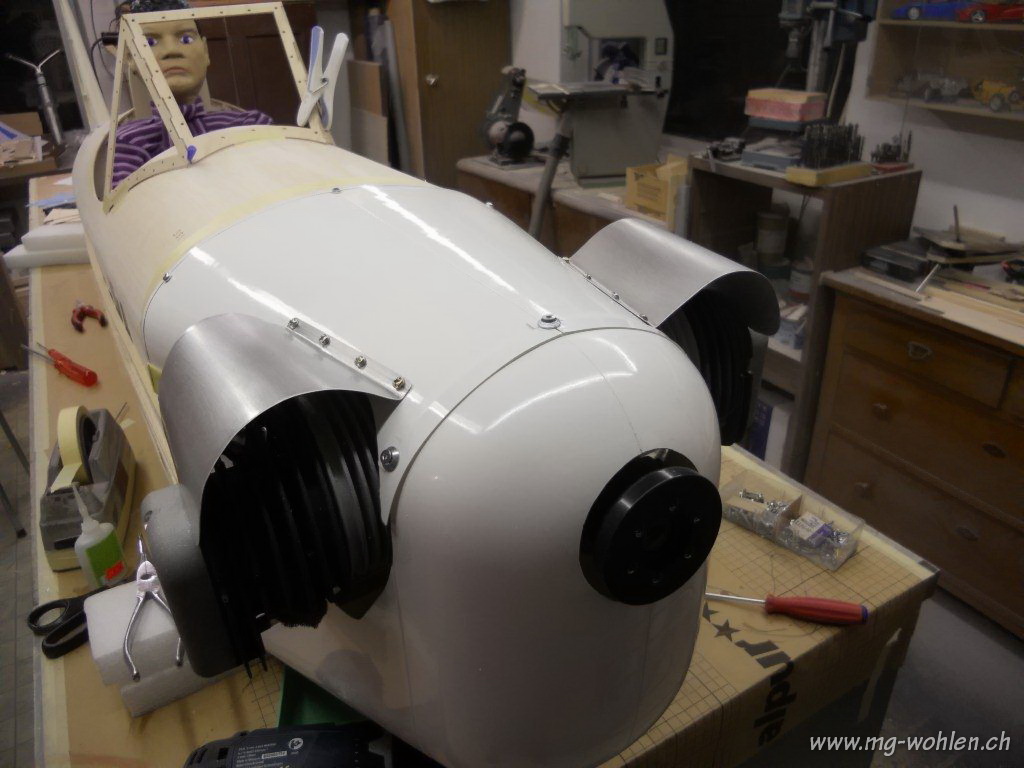

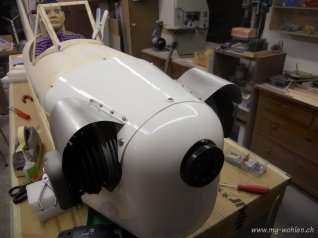

Jetzt wird zuerst die Motorhaube angepasst um das Platzverhaeltnis fuer den Auspuff zu Klaeren

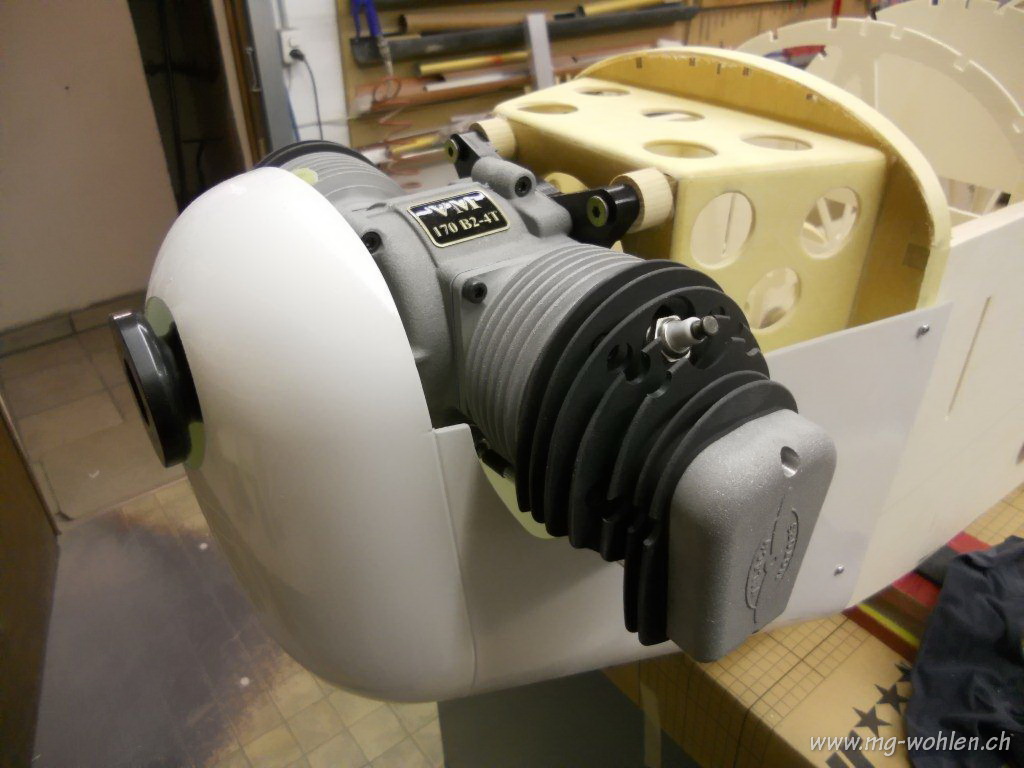

Der obere Deckel wird Schraubbar gemacht

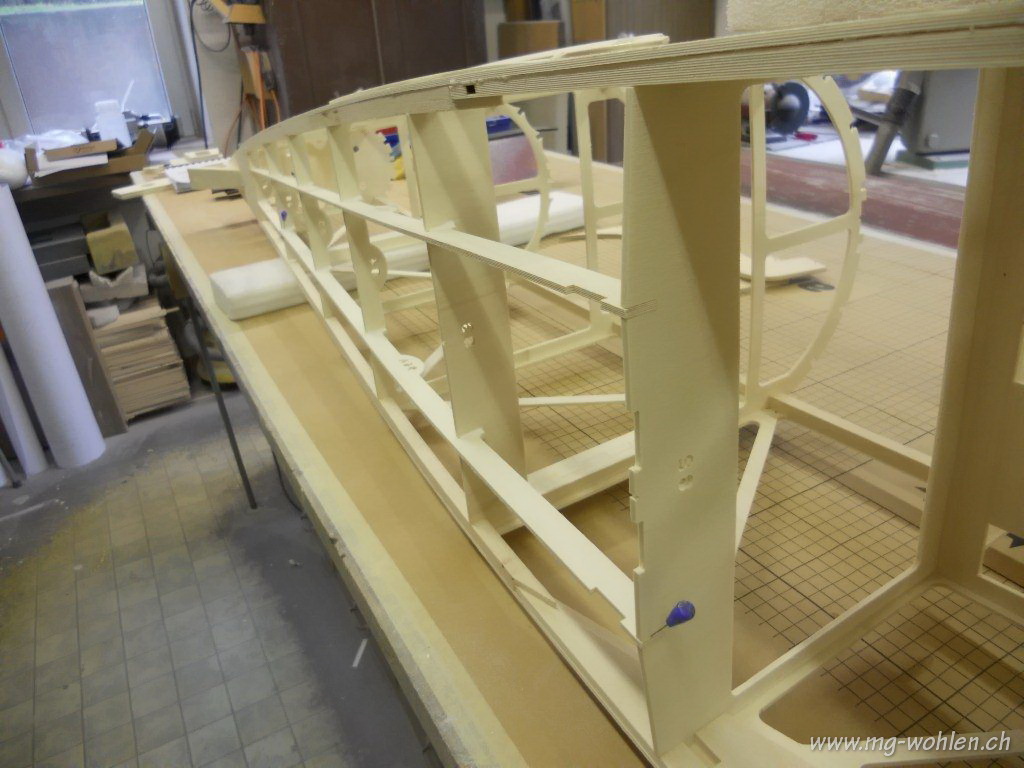

Die unteren Formgebenden Leisten sind Montiert

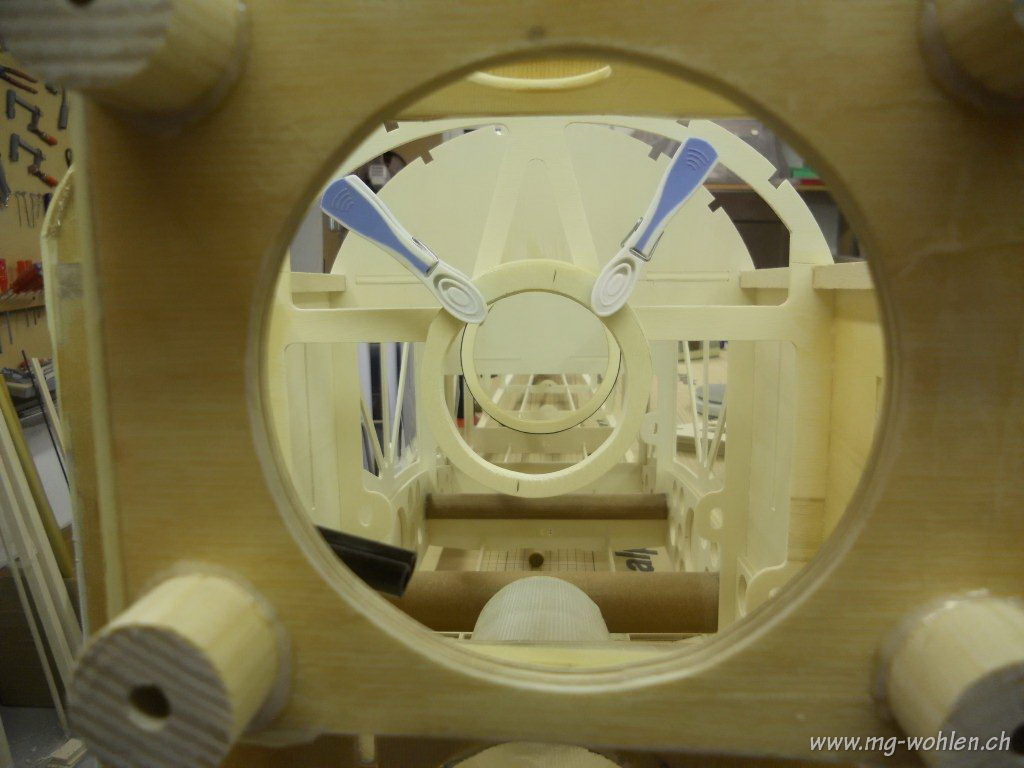

Hier sieht man die Tankhalterung

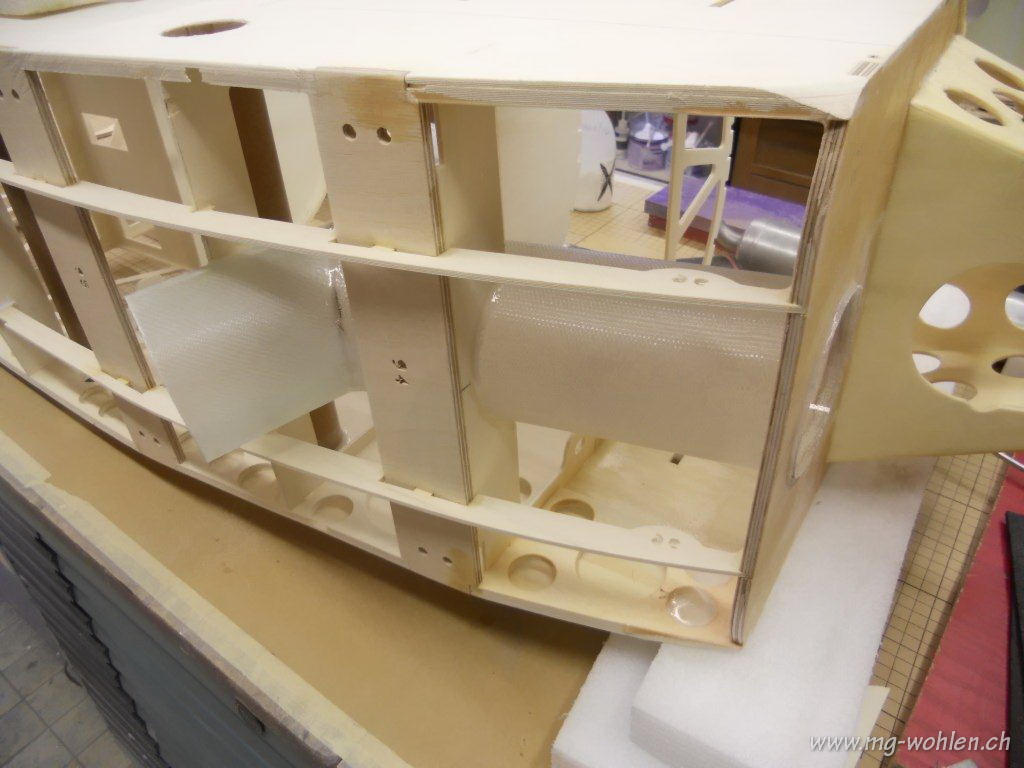

Der Auspufftunnel ist angepasst

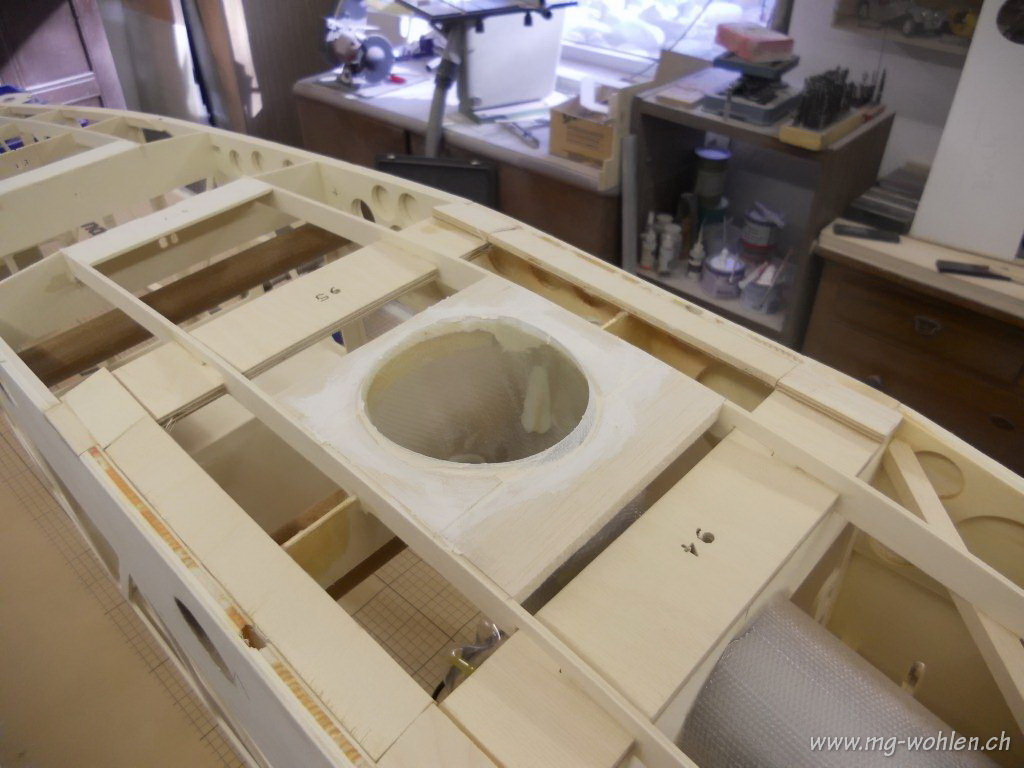

Der Ausgang wird fuers Bespannen vorbereitet
Und jetzt geht es an den Auspuff

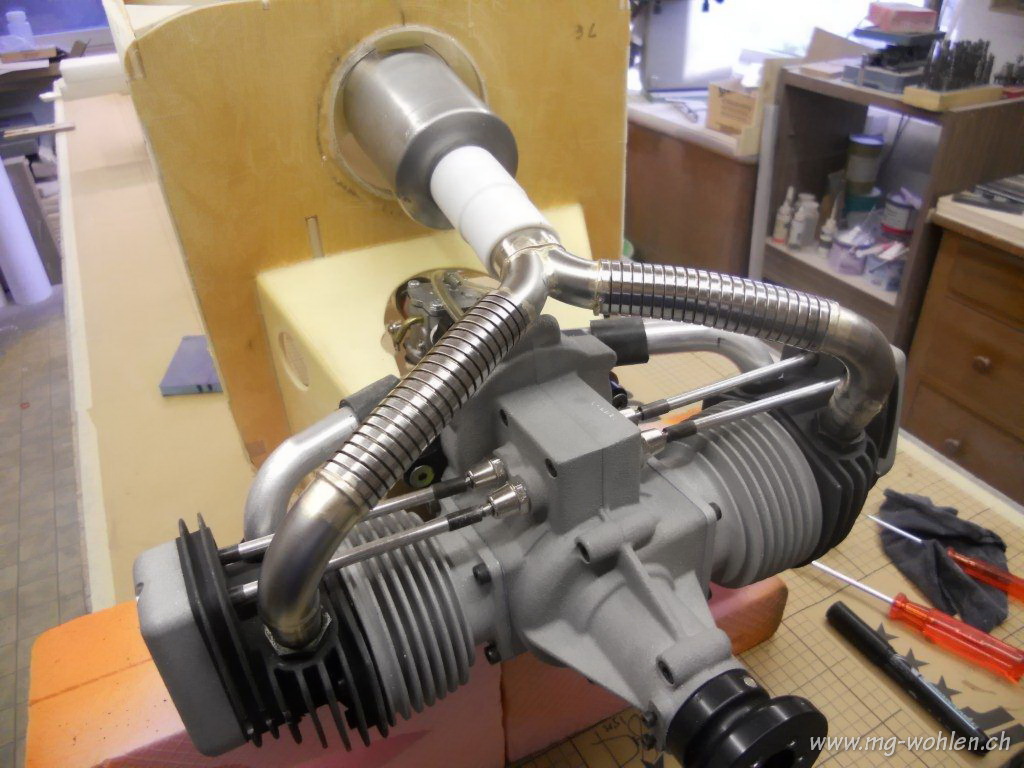

Der Auspuff ist der 1. Versuch er muss sich noch beweisen

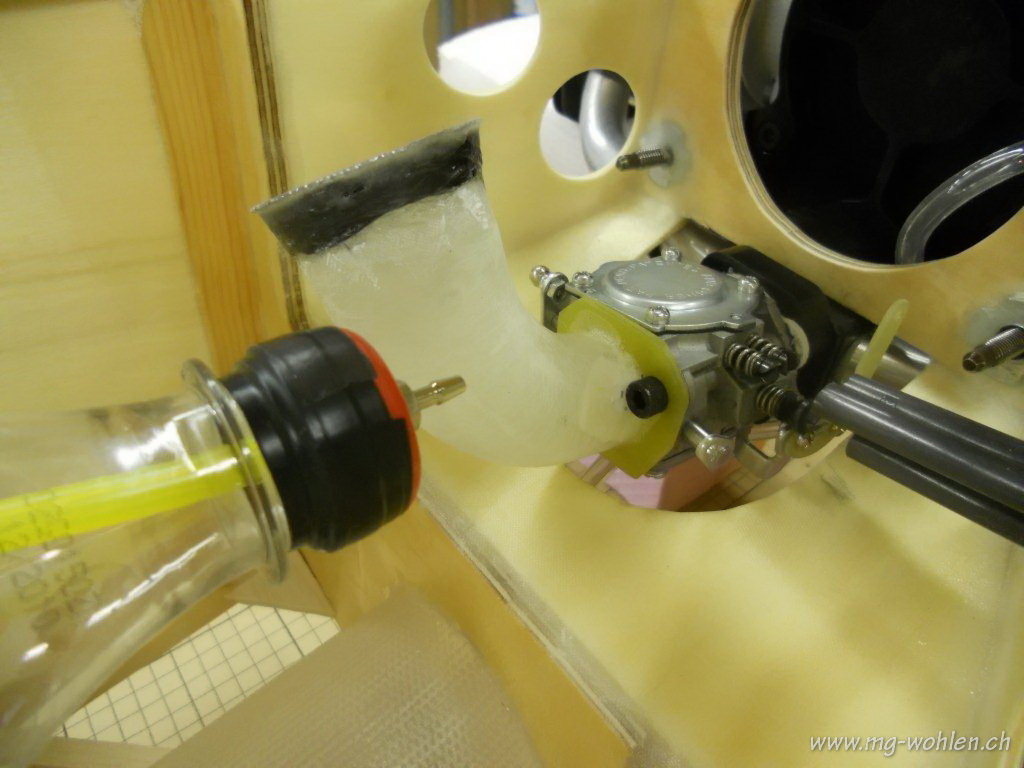

Ansaugbogen nach Oben damit weniger heraustropft
Ansaugbogen mit Schutzgitter

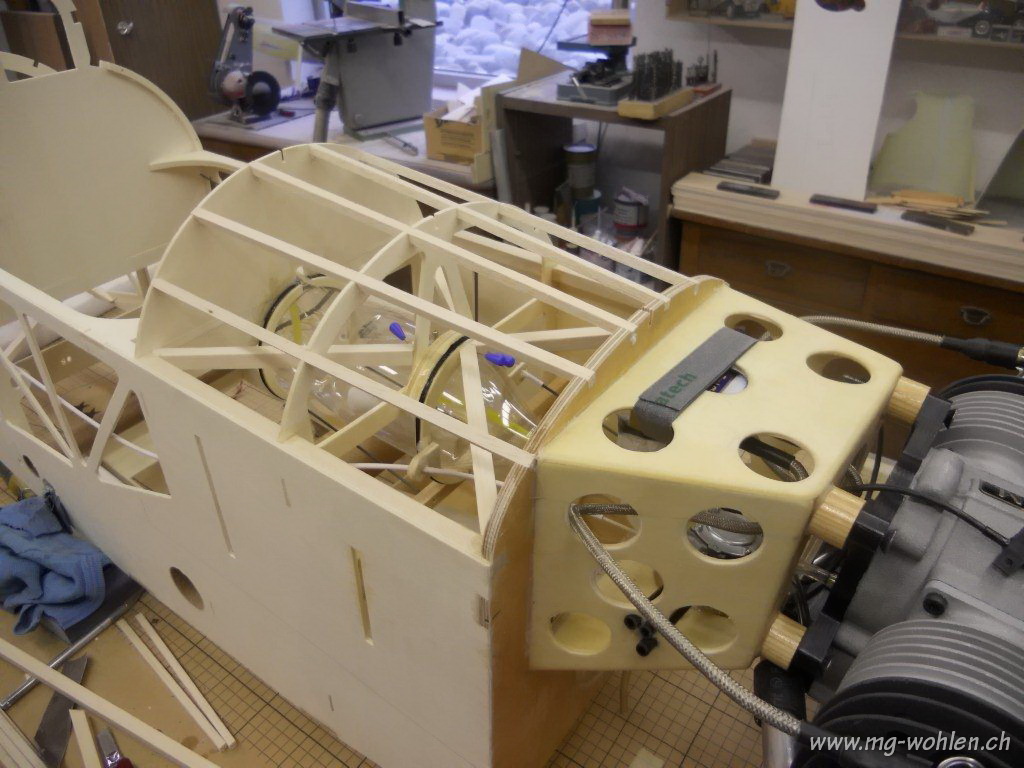

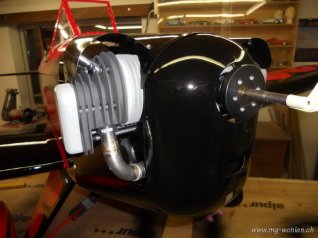

Jetzt kommt langsam Form ins Spiel, die Zuendung ist auch montiert

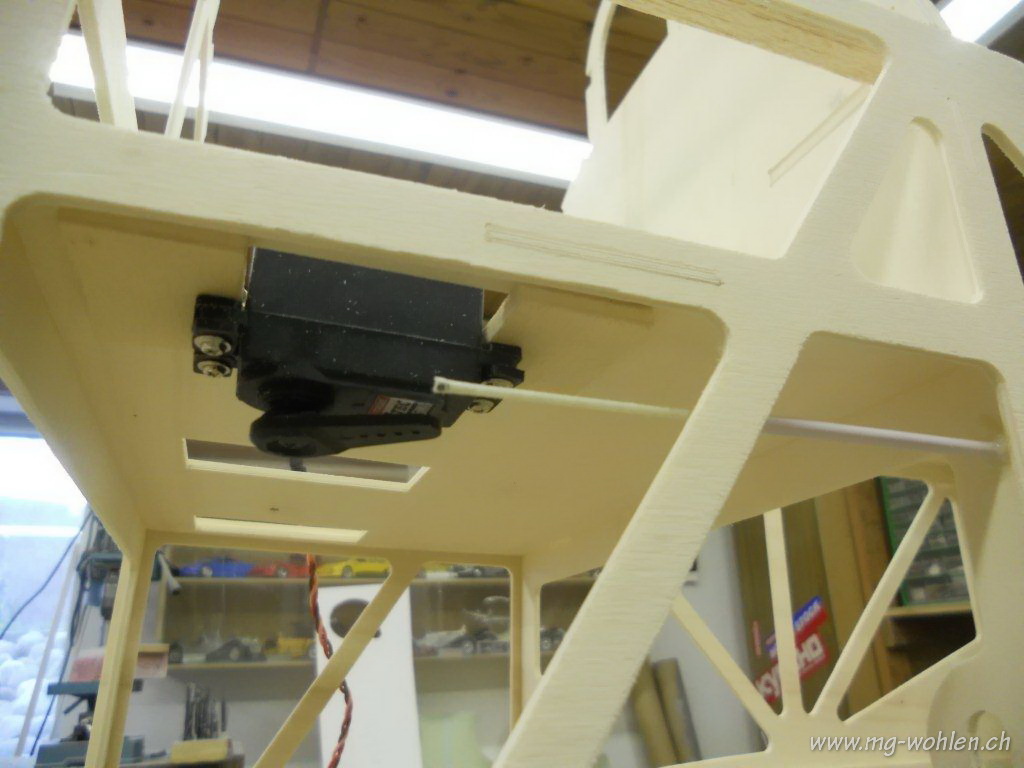

Das Gasservo wird von unten eingebaut
Hier sieht man die Verstaerkung von der Schleppkupplung

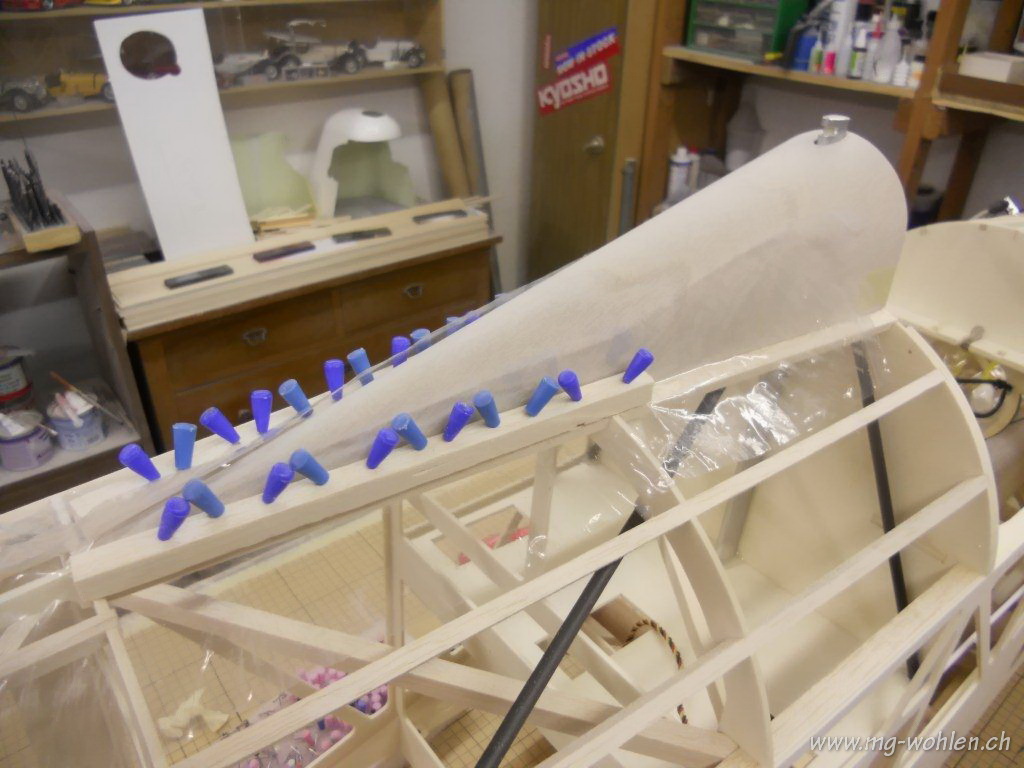

Die obere Rumpfrueckenbeplankung ist aus Flugzeugsperrholz

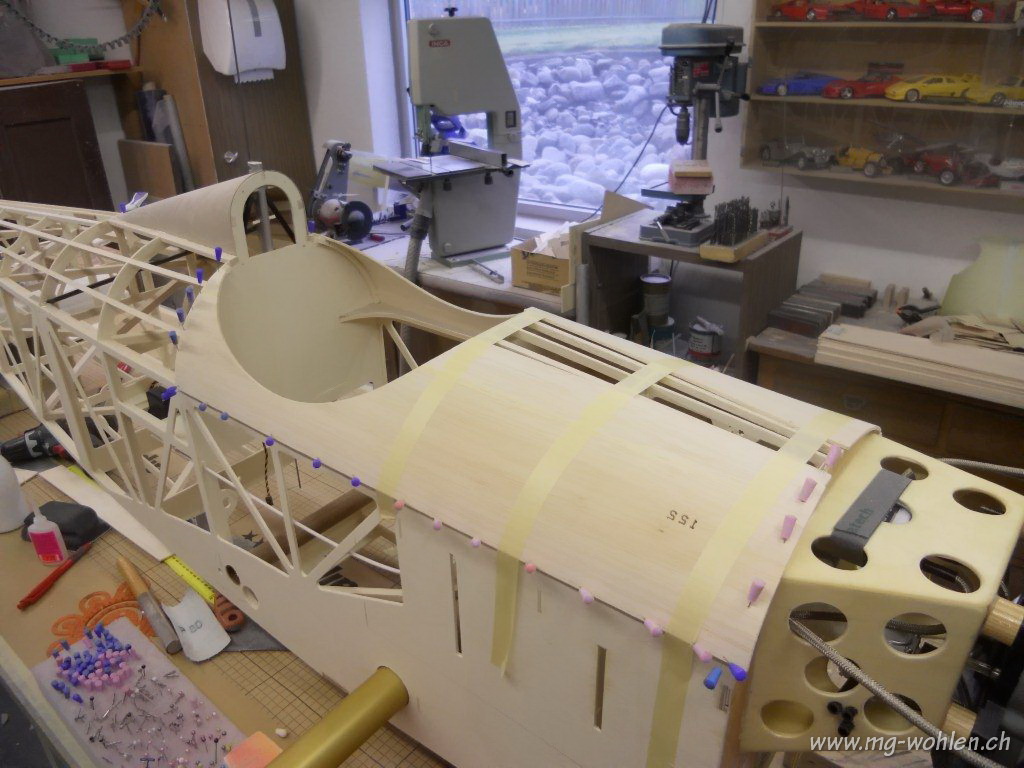

Die Beplankung anfeuchten und mit Weissleim verkleben
Waehrend die eine Seite trocknet kann auf der anderen Seite weitergearbeitet werden

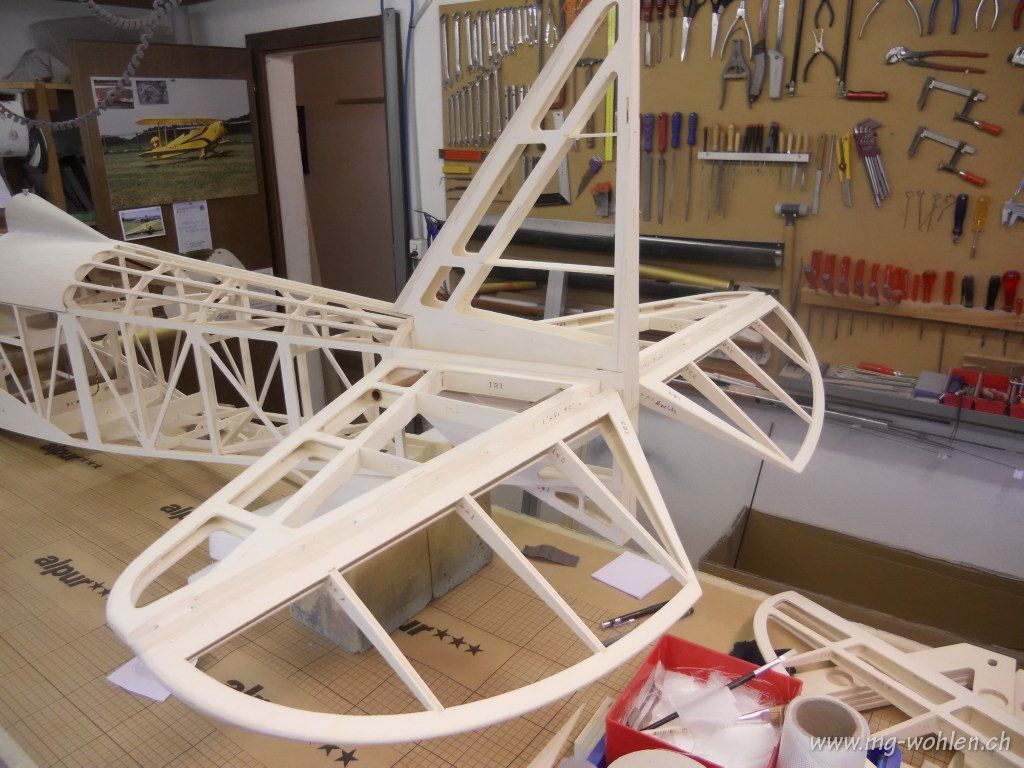

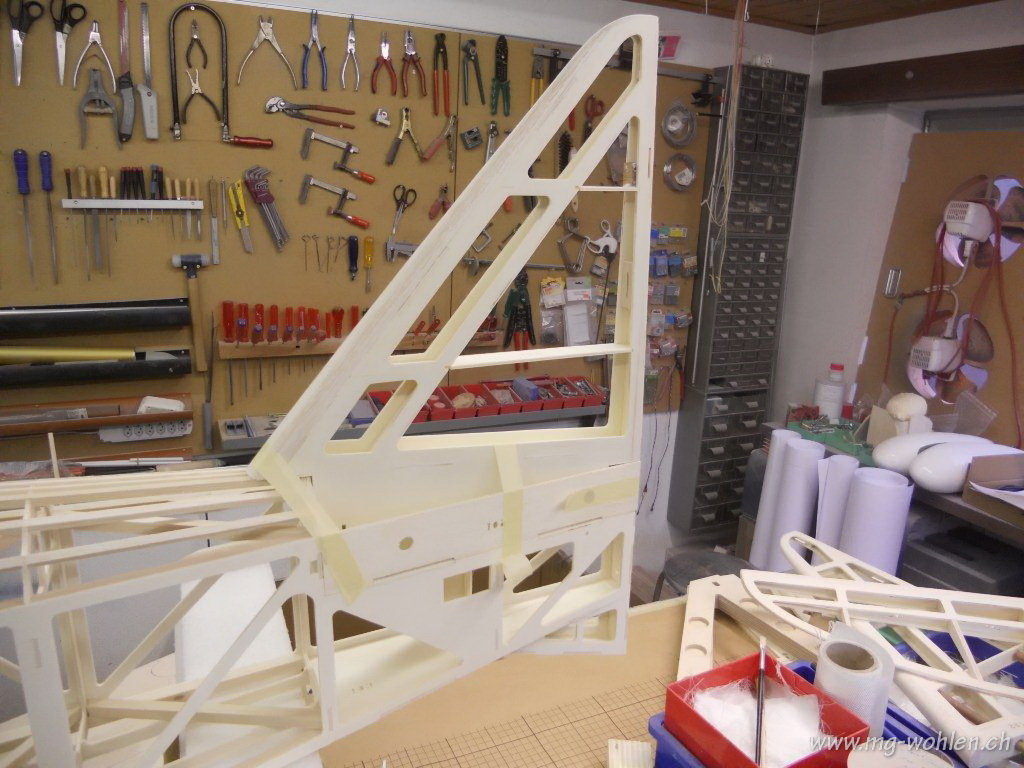

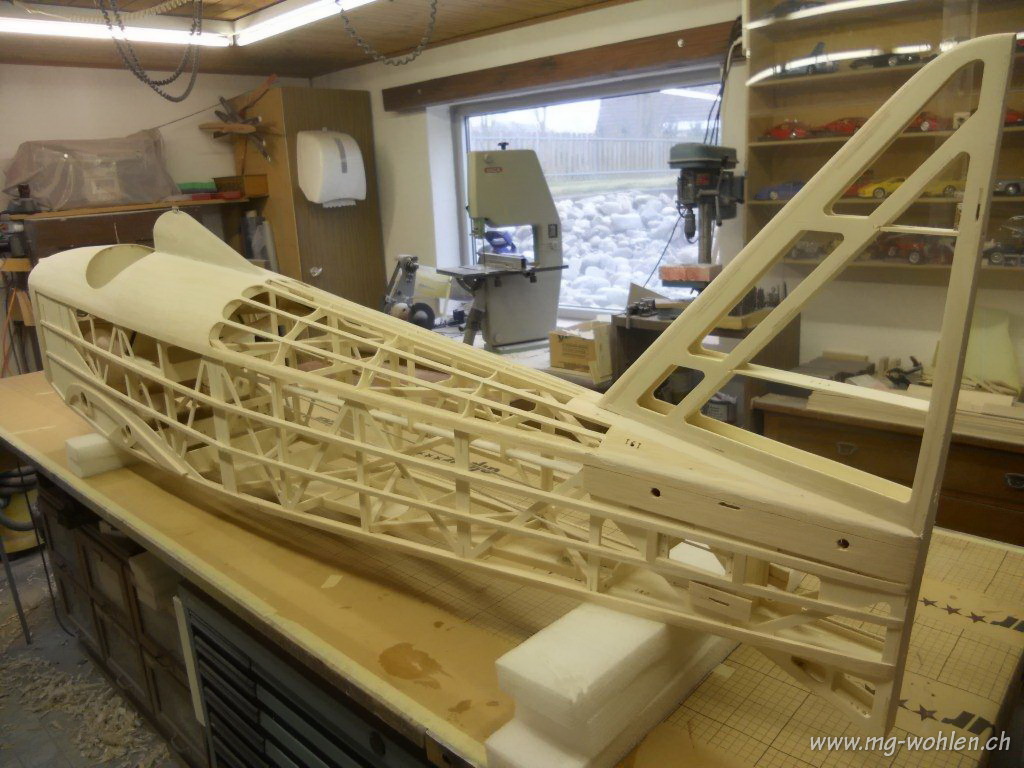

und waehrend die zweite Seite am Trocknen ist wird das Seitenleitwerk befestigt

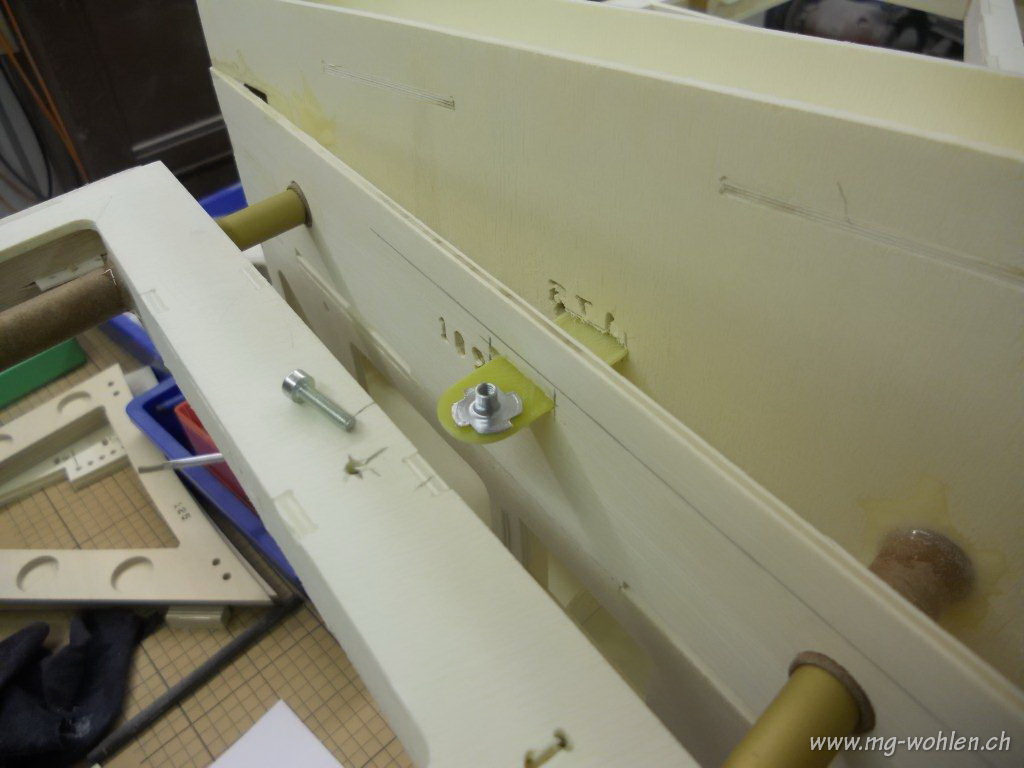

Die Sicherung vom Hoehenleitwerk wird vorbereitet aber erst am Schluss montiert

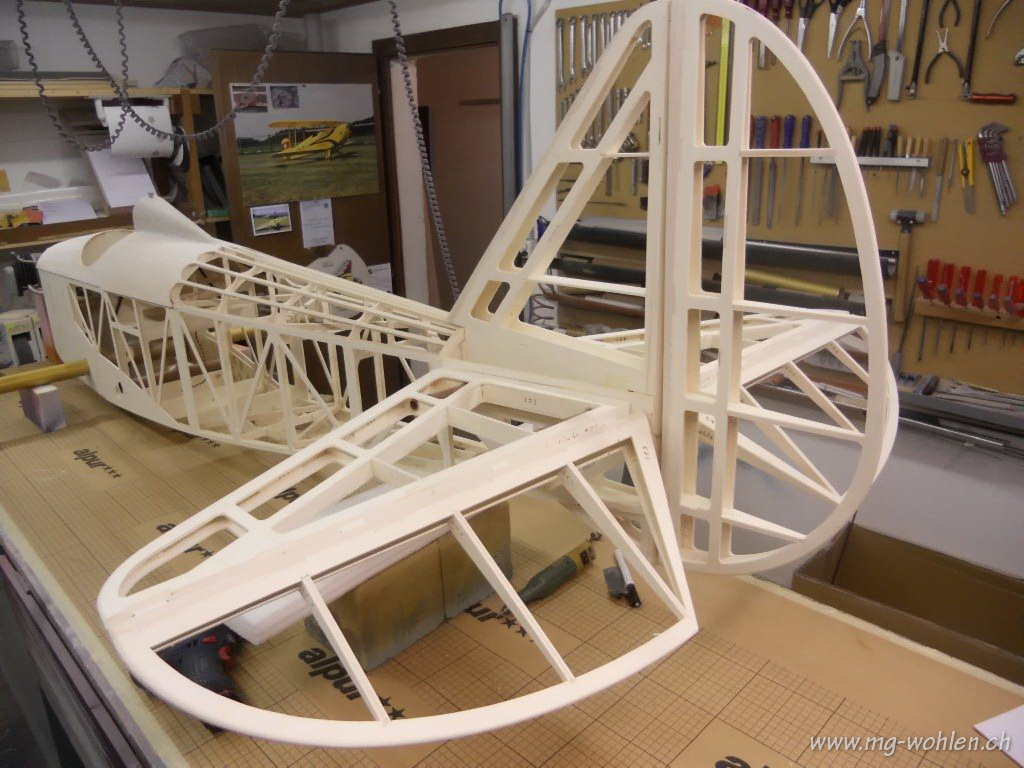

Passt alles

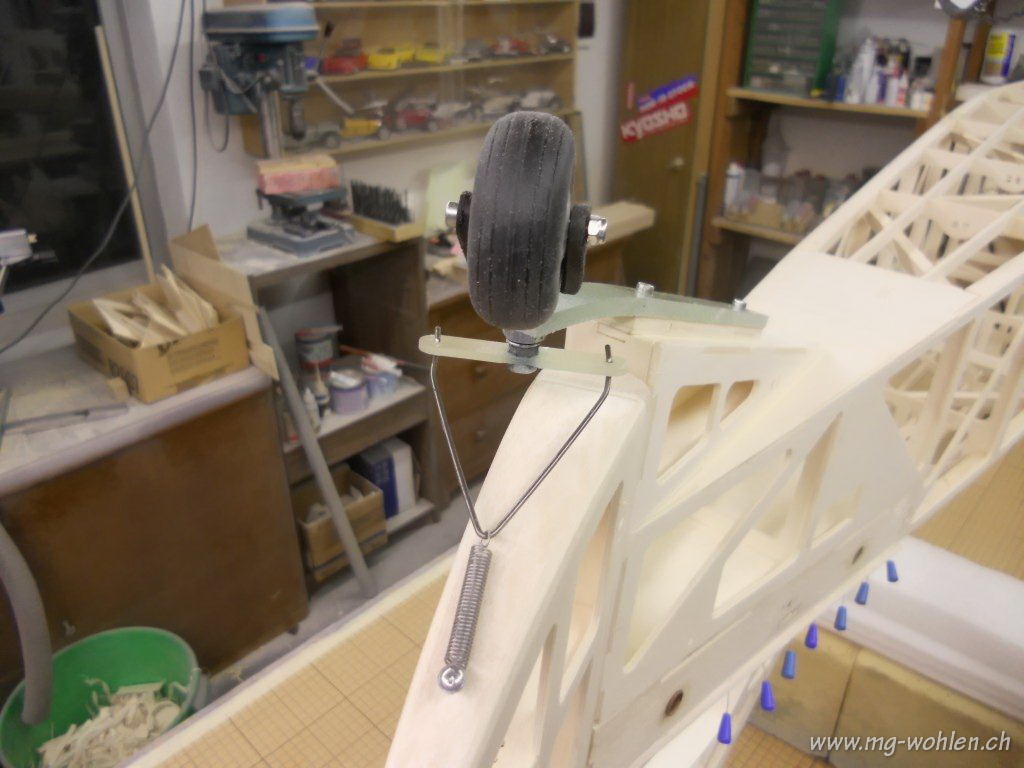

Einfache Loesung von der Heckradanlenkung

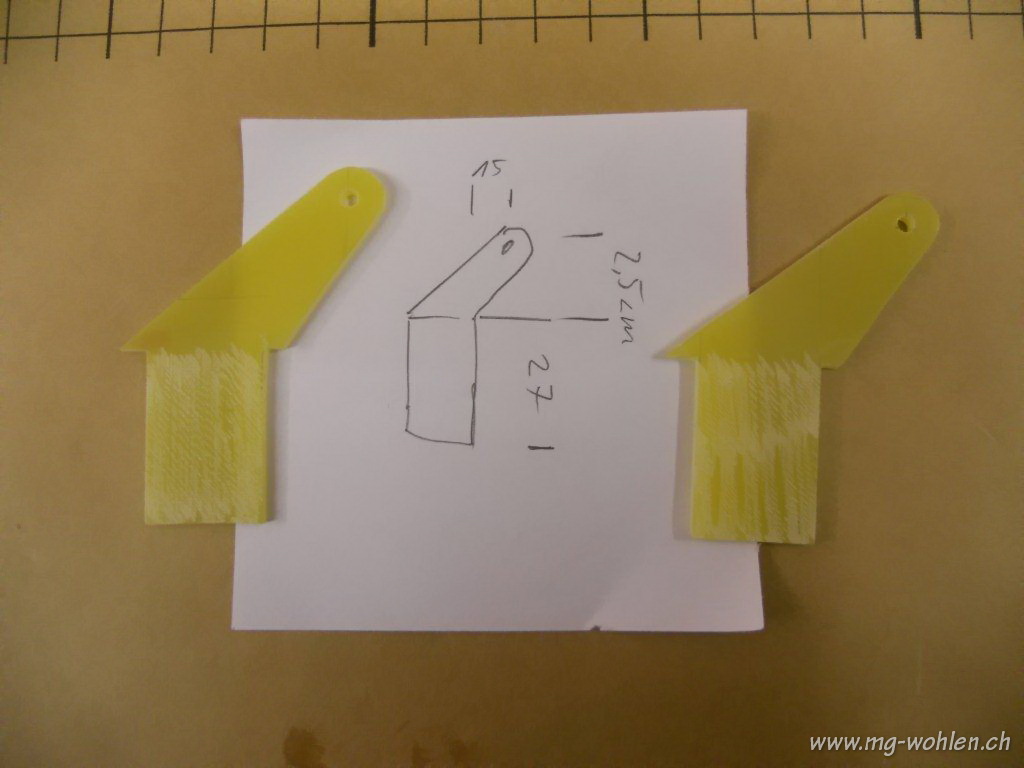

Hebelarmlaenge berechnet und Ruderhoerner angefertigt

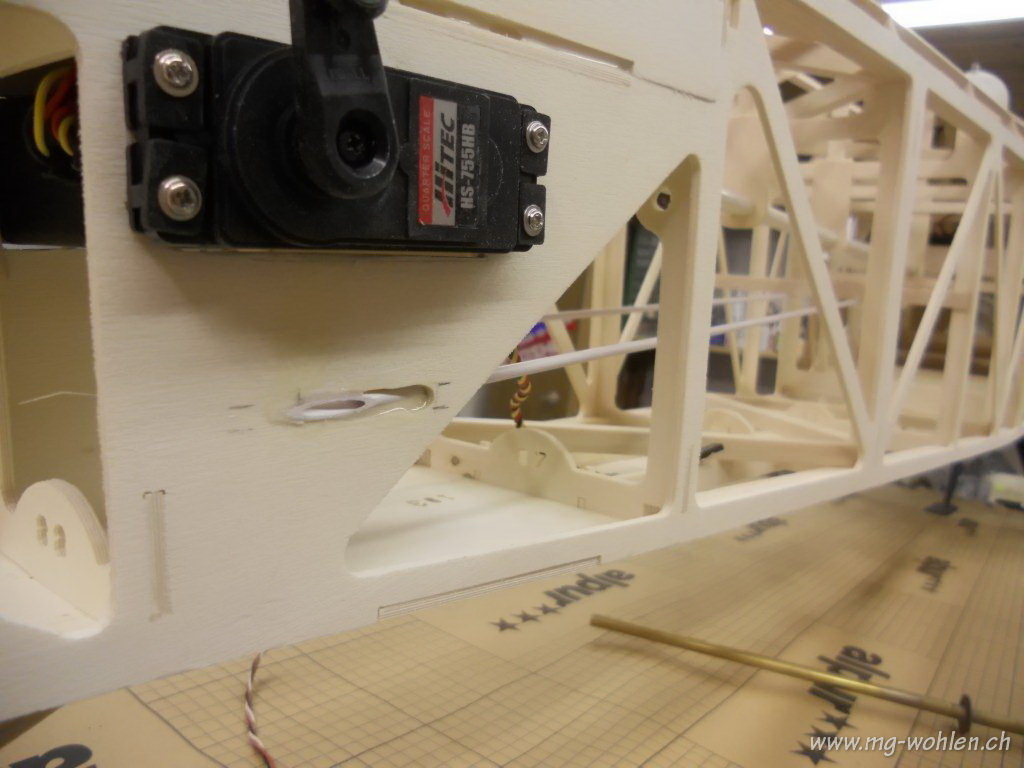

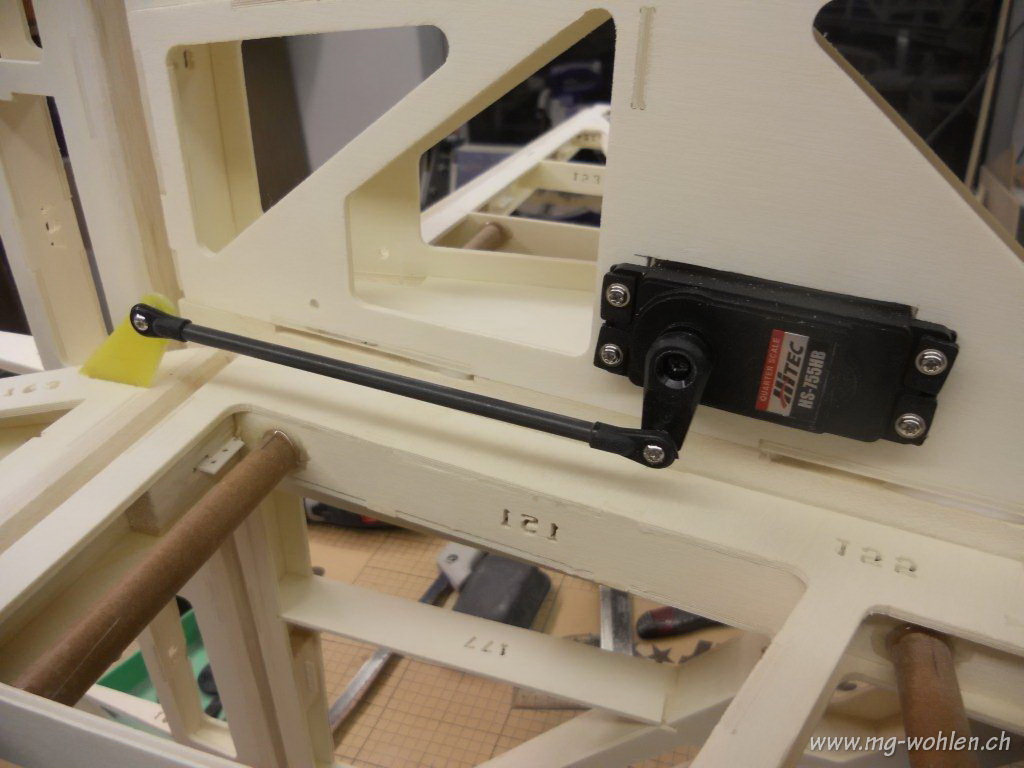

Das Servo macht den vollen Weg fuer den Ruderausschlag

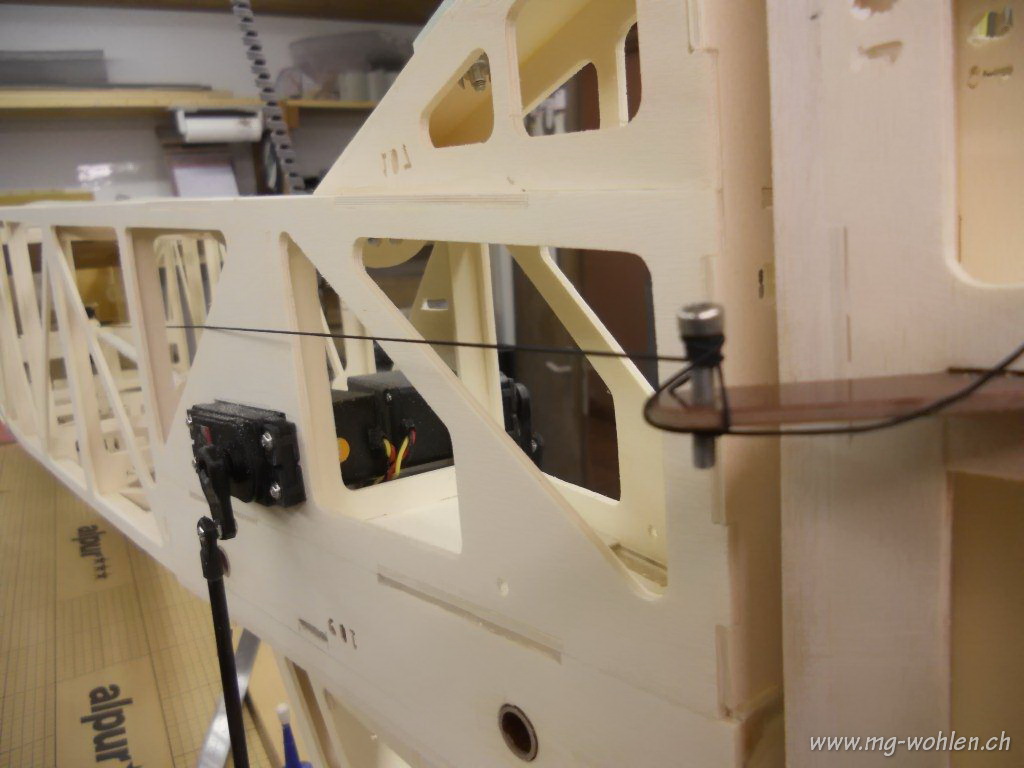

Hier wird mit einem Gummifaden festgelegt wo der Bowdenzug hinkommt

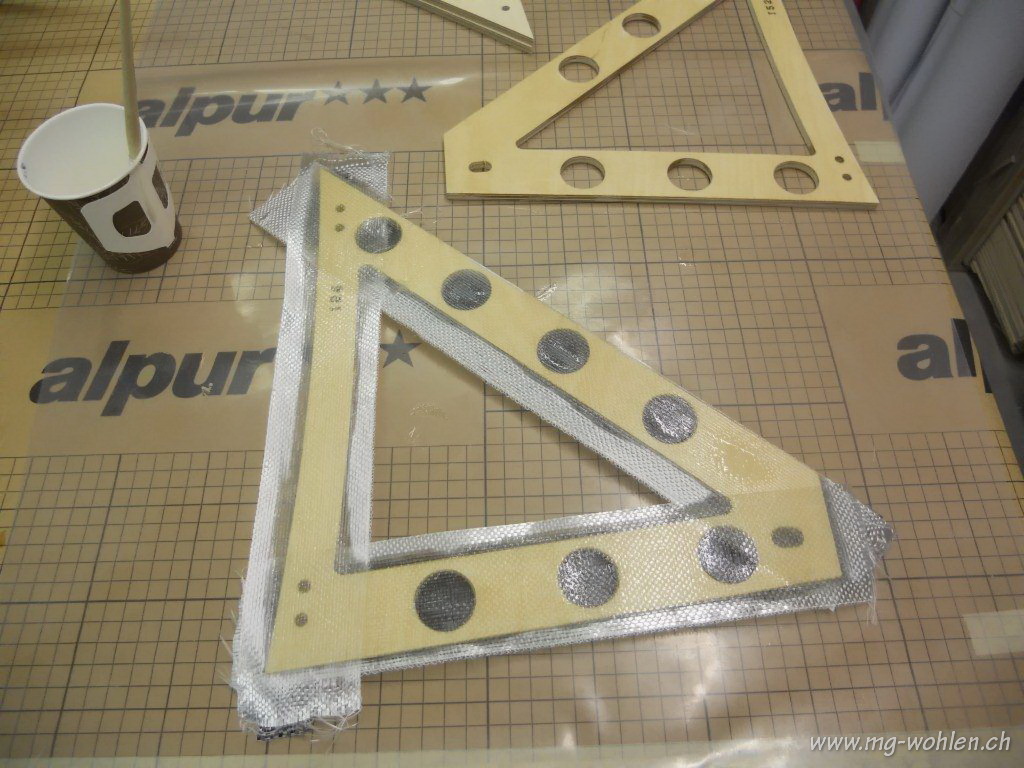

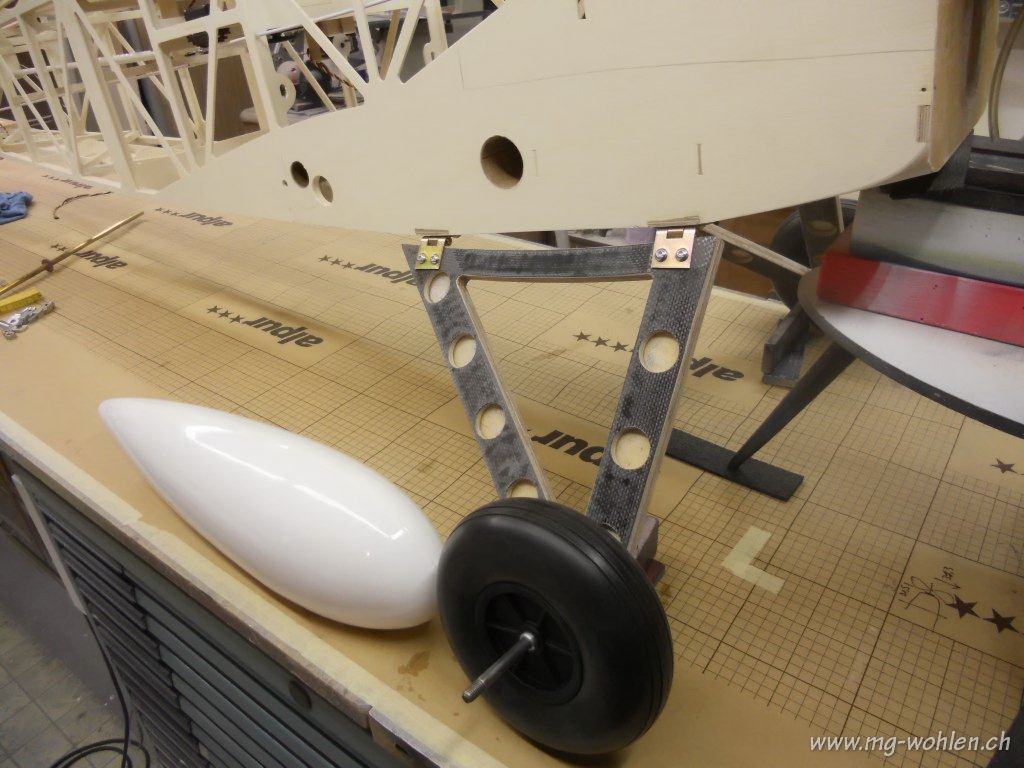

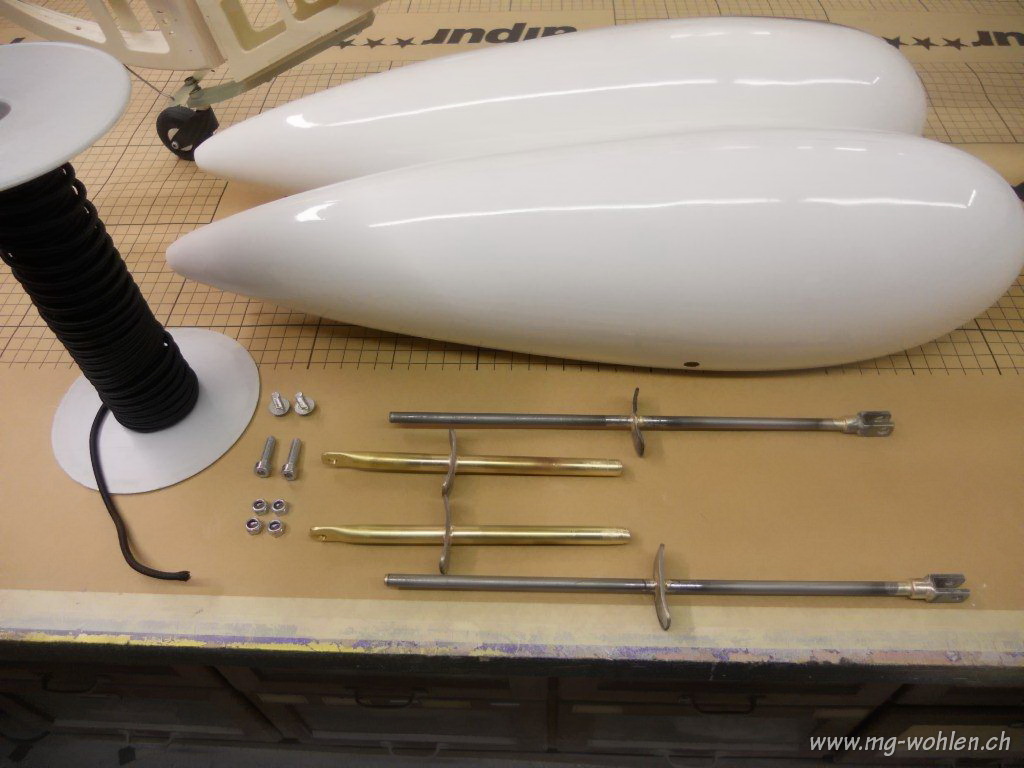

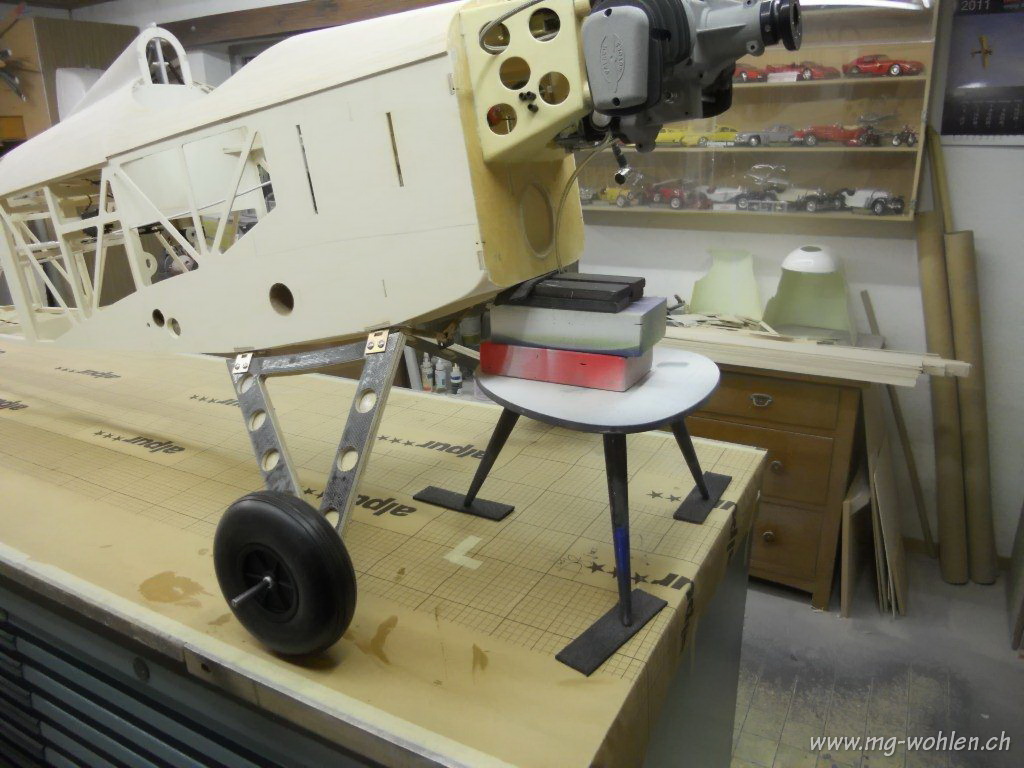

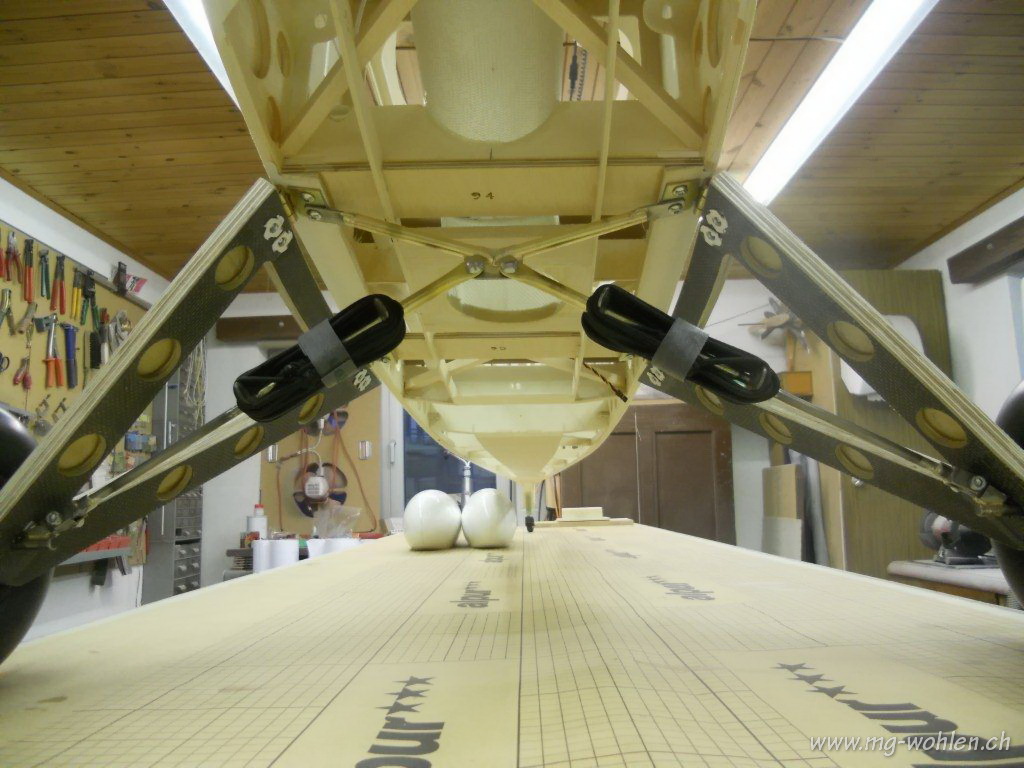

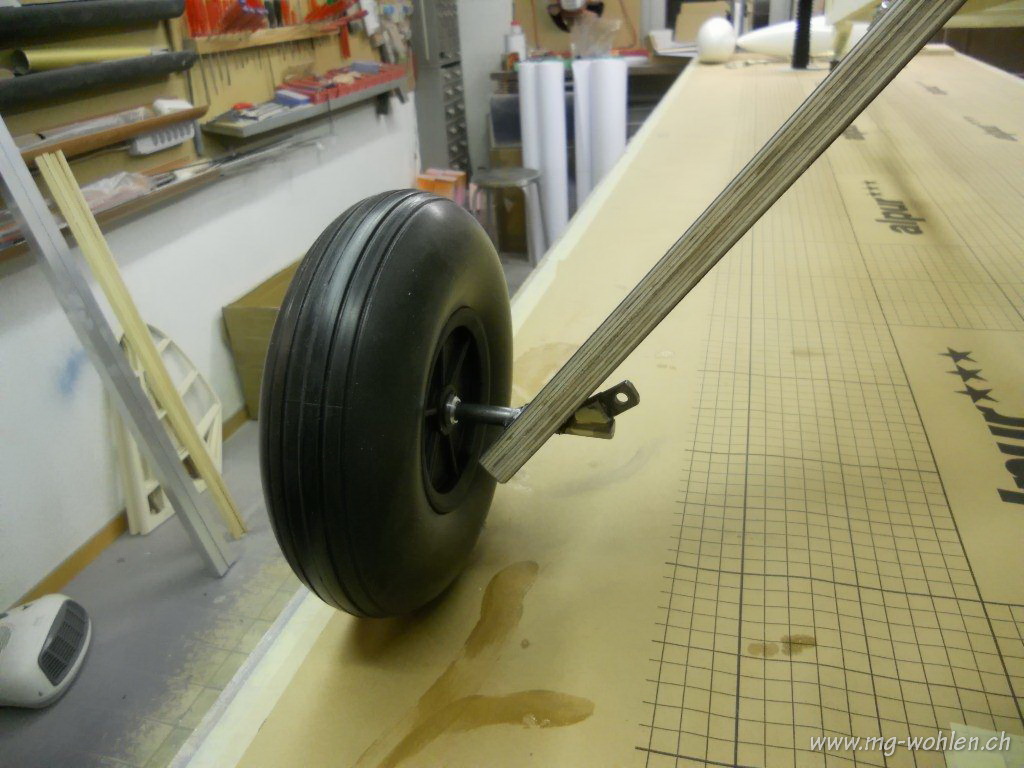

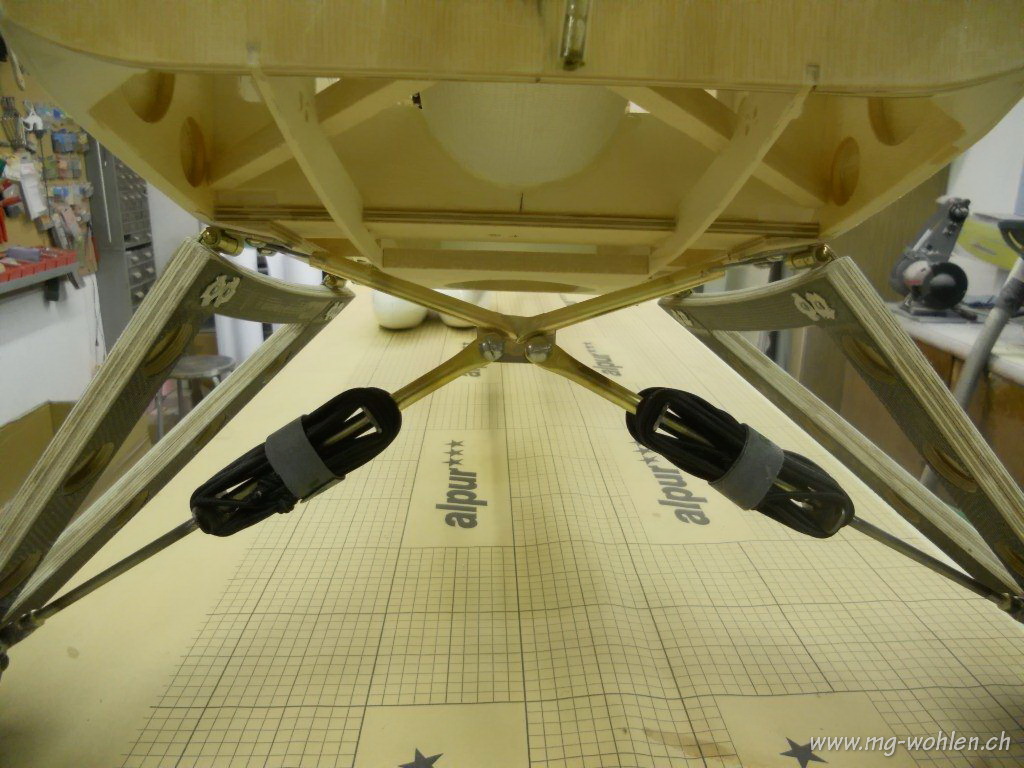

Das Fahrwek wird mit Kohle und Glas verstaerkt

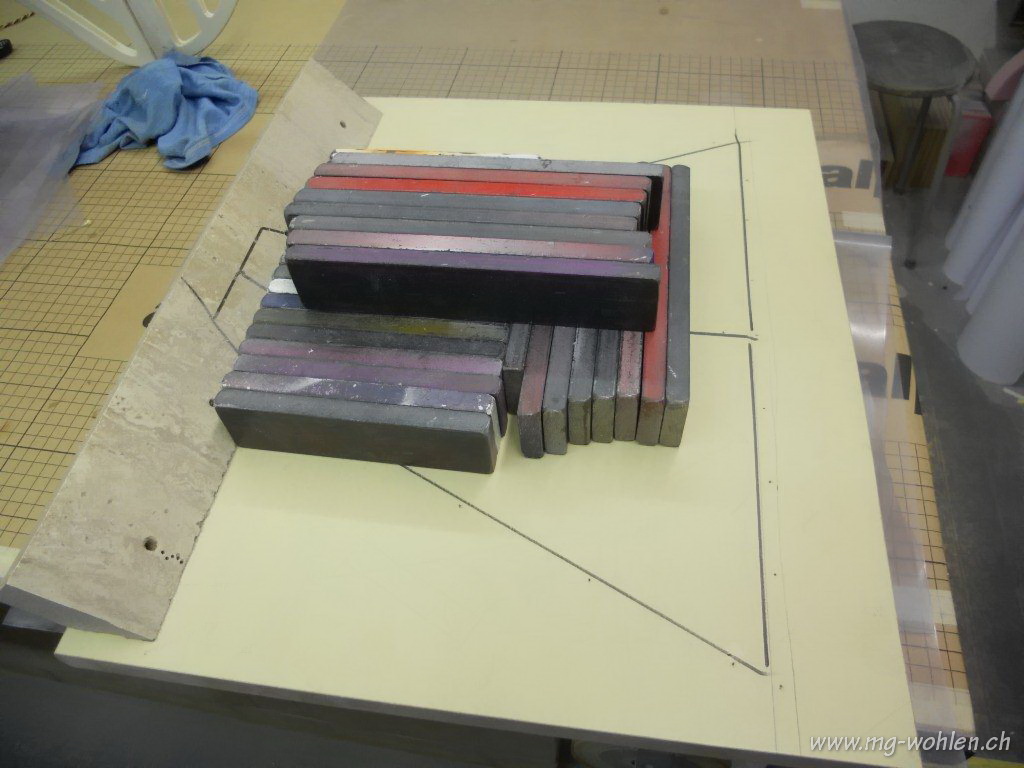

Und dann gepresst
